способы устранения неисправностей и ремонт своими руками + видео » АвтоНоватор

Карбюратор серии К-151 выпускается отечественным предприятием «Пекар». Он соответствует всем современным стандартам, обеспечивая надёжность эксплуатации транспортных средств любого рода. Однако, как и любой другой узел автомобиля, карбюратор периодически нуждается в обслуживании и ремонте.

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;
второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;
верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;
главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;
система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;
ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;
переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Таблица: параметры карбюраторов серии К-151

Модификация определяется мощностью двигателя.

Основные неисправности и их устранение

Элемент неисправен если:

увеличивается расход топлива;
выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;
автомобиль теряет динамику («тупит») при разгоне;
двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

С карбюратора снимается верхняя крышка.
Отворачивается винт, фиксирующий ось поплавка.
Корректируется ось и восстанавливается положение поплавка в камере.
Ключом на 10 выворачивается клапан и заменяется на новый.
Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

Из карбюратора выкручивается пробка топливного жиклёра.
Тонкой медной проволокой из гнезда достаётся сам жиклёр.
Снимается жиклёр с электромагнитного клапана.
Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
Доработанный жиклёр закручивается на клапан.
Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Ремонт карбюратора К-151

Для ремонта необходимо знать порядок разборки и сборки механизма.

Разборка

Полная разборка обычно не требуется. Тем не менее ознакомление с порядком её проведения будет полезно любому автолюбителю. Для этого потребуются следующие инструменты:

плоская отвёртка;
тонкие пассатижи или плоскогубцы;
рожковый ключ на 12;
рожковый ключ на 22;
шило.

Для разборки карбюратора следует выполнить следующие действия:

Откручиваются четыре гайки и устройство целиком снимается со шплинтов.
Корпус с внешней стороны тщательно очищается от грязи с помощью бензина или керосина и тонкой кисточки. В продаже имеются специальные средства для чистки карбюраторов.
Корпус карбюратора с внешней стороны тщательно очищается от грязи
Плоской отвёрткой отворачиваются семь винтов крепления крышки карбюратора. Крышка снимается.
Из полости карбюратора тонкими пассатижами вынимается шплинт и тяга пускового элемента.
Снимается пружина возврата с заслонки воздуха.
Отвёрткой отворачиваются два винта крышки поплавковой камеры. Крышка снимается с корпуса камеры вместе с резиновым уплотнителем.
Отвёрткой отворачивается винт-держатель и из камеры удаляется распылитель эконостата и его прокладка.
С пускового устройства снимаются крышка, пружинка и диафрагма.
Вытаскивается пробка поплавка и сам поплавок с иглой вынимается из камеры.
Рожковым ключом на 12 отворачивается место посадки игольчатого клапана поплавкового механизма.
Рожковым ключом на 22 отворачивается крепёжный винт штуцеров фильтра топлива.
Из полости карбюратора вынимается топливный фильтр вместе с прокладками и крепежом.
Рожковым ключом на 12 откручивается и вынимается сама поплавковая камера.
Гаечным ключом на 12 отворачивается и снимается поплавковая камера
С помощью тонкой проволоки или шила вынимаются воздушные и топливные жиклёры.
Откручивается топливный блок карбюратора, затем — блок холостого хода.
После снятия жиклёров откручивается топлиынй блок карбюратора
Куском тонкой проволоки или шилом вынимаются жиклёры ГДС.
Откручиваются четыре винта и вынимается ускорительный насос.
Карбюратор переворачивается и отвёрткой откручиваются два винта крепления блока дроссельных заслонок.
Из корпуса выворачиваются винты качества.

Видео: разборка К-151

Полная разборка карбюратора осуществляется при его промывке.

Для металлических частей используются растворители 644–652. Резиновые и пластмассовые элементы чистятся отдельно от металлических специальными чистящими средствами или обычным бензином. Жиклёры чистят тонкой медной проволокой или зубочистками.

При замене износившихся деталей карбюратора на новые категорически запрещено использование герметика для их фиксации.

Сборка

При сборке карбюратора следует быть предельно внимательным. Это обусловлено многочисленными мелкими деталями, каждую из которых необходимо установить на своё место.

Порядок сборки К-151 следующий:

В пустой корпус перевёрнутого карбюратора вкручиваются винты качества и два винта крепления дроссельных заслонок.
Карбюратор переворачивается, в полость устанавливается насос-ускоритель и двумя винтами прикручивается к чашке корпуса.
В свои гнёзда вворачиваются жиклёры главной дозирующей системы.
Подсоединяется блок холостого хода и топливный блок.
Топливные и воздушные жиклёры аккуратно устанавливаются в предназначенные для них отверстия.
Устанавливается и закрепляется поплавковая камера.
В полость чашки устанавливается и фиксируется топливный фильтр, подсоединяется штуцер.
На место возвращается игольчатый клапанный механизм.
Вставляются поплавок и игла.
К пусковому механизму подсоединяются диафрагма и пружинка, механизм закрывается крышкой и фиксируется.
Эконостат вставляется на своё место и прикручивается к корпусу.
К корпусу поплавковой камеры привинчивается её крышка.
На воздушную заслонку устанавливается пружинка возвратного механизма.
На своё место возвращается шплинт карбюратора.
Крышку устанавливается на место и тщательно прикручивается.

Видео: сборка К-151

Подключение шлангов, трубок и проводов

К установленному на двигатель карбюратору нужно подсоединить шланги, трубки и провода. Это тоже довольно трудоёмкая процедура. Чтобы не ошибиться, шланги, трубки и провода при демонтаже карбюратора следует подписать или пометить.

Подключения выполняются в следующей последовательности:

Сначала к поплавковой камере карбюратора подсоединяется самый крупный патрубок подачи топлива.
Шланг возврата топлива подключается к самому нижнему отводу карбюратора, с противоположной от мотора стороны.
Два тонких шланга идут в разных направлениях: один к клапану экономайзера, второй на заслонки дросселя.
Подсоединяется шланг вакуумника.
Последним к верхнему выводу карбюратора присоединяется шланг принудительной вентиляции.

Видео: подключение шлангов

Таким образом, карбюратор серии К-151 можно отремонтировать, почистить и доработать самостоятельно. При этом рекомендуется помечать все соединения и детали, чтобы не перепутать их при сборке. Промывку и чистку карбюратора с полной разборкой следует проводить не реже, чем раз в год. В этом случае он прослужит максимально долго.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

Карбюраторы К-151

Канд. техн. наук А. Дмитриевский

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин^–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум CO и CH

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (n_{хх мин}) и повышенной (n_пов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др.). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет , то проверка ведется при 3 000 мин^–1. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет , то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН – 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

Параметры карбюраторов К-151
Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Диаметр диффузоров, мм: – большого – малого	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
главная дозирующая система: – топливный – воздушный	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
системы холостого хода и переходной системы 2-ой камеры – топливный – воздушный I – воздушный II – эмульсионный	95/150 85/280 330/270 1,1*	95/150 85/280 330/270 1,1*	95/150 85/280 330/270 1,1*	95/150 85/200 370/270 2,0*
топливный эконостата	280	280	280
Диаметр распылителя ускорительного насоса, мм	0,4	0,4	0,4	0,35
Производительность ускорительного насоса, см3/10 циклов	7,5–12,5	5,0–9,0	10,0–14,0
Пусковые зазоры, мм: – воздушной заслонки – дроссельной заслонки	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3
Уровень поплавковой камеры, мм	20,0–23,0	20,0–23,0	20,0–23,0	20,0–23,0

После регулировки двигателя при n_пов переходим на режим n_{хх мин}. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменяется. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить n_{хх мин}. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7–1,0%. Концентрация СН при исправном двигателе находится в пределах 180–250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин^–1. На прогретом двигателе винтом количества устанавливаем n_{хх мин}. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше n_{хх мин}, т.е. при n_{хх мин}=600 мин^–1 устанавливаем примерно 680 мин^–1, а при n_{хх мин}= 800 мин^–1 n_рег=950 мин^–1. Затем винтом качества уменьшаем число оборотов до n_{хх мин}.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

Замерзание карбюратора | Карбюратор

При температуре воздуха от +9°С до -5°С, в условиях высокой влажности воздуха (туман, дождь, мокрый снег) у карбюраторов проявляется склонность к замерзанию. При такой погоде вероятность образования льда на дозирующих элементах увеличивается при длительной езде по трассе с постоянной скоростью. Лёд образуется в тех местах, где скорость воздуха очень велика — у кромки дроссельной заслонки и на распылителях. Нарастание льда происходит при езде, когда дроссельная заслонка долгое время находится в одном положении.

Лёд закупоривает воздушные отверстия в переходной системе первой камеры, возле кромки дроссельной заслонки. Образуясь на распылителях, лёд уменьшает их внутреннее сечение. Это приводит к значительному обогащению рабочей смеси, так как замерзают только воздушные дозировки, а количество бензина остаётся тем же. В результате обогащения смеси свечи зажигания покрываются толстым слоем нагара. Искрообразование на свечах ухудшается настолько, что двигатель теряет мощность и в конце концов останавливается.

Как только автомобиль остановился, лёд в карбюраторе начинает таять под воздействием тепла двигателя. Через 5-10 минут карбюратор опять готов к эксплуатации.

Типичная схема подогрева воздуха

A — вакуумное устройство управления заслонкой;

B — заслонка;

C — температурный регулятор;

D — подвод горячего воздуха;

E — подвод холодного воздуха.

После запуска двигателя появится чёрный дым из глушителя, так как свечи зажигания ещё покрыты нагаром и не могут образовать мощной искры. Но через 10-15 минут езды электроды свечи очищаются от нагара и сгорание топлива в цилиндрах нормализуется.

Во время дальней поездки в сырую и холодную погоду замерзание карбюратора может происходить через каждые 70-100 км. пути.

Чтобы убедиться в том, что причиной аварийной остановки автомобиля стало замерзание карбюратора, необходимо сразу после остановки снять крышку воздухоочистителя. Вид покрытых льдом распылителей карбюратора на горячем моторе сразу прояснит ситуацию. После остановки двигателя лёд в карбюраторе тает очень быстро, и если помедлить со снятием крышки воздухоочистителя, то вы увидите только мелкую водяную росу на дроссельной заслонке.

Следует запомнить, что замерзание карбюратора происходит при высокой влажности и температуре воздуха близкой к нулю. К этому можно добавить, что обзамерзанию елементов главной дозирующей системы способствуют бензины с низкой температурой кипения.

Замечено, что при более сильном морозе карбюратор не замерзает, так как влажность морозного воздуха намного ниже.

При движении в городском цикле замерзание карбюратора маловероятно, так как частые движения дроссельной заслонки способствуют слетанию тонкой корки льда и скорость воздуха при этом, постоянно меняется.

Чтобы уменьшить вероятность обмерзания карбюратора изготовители автомобилей предусматривают различные конструкции подогрева воздуха на входе в карбюратор.

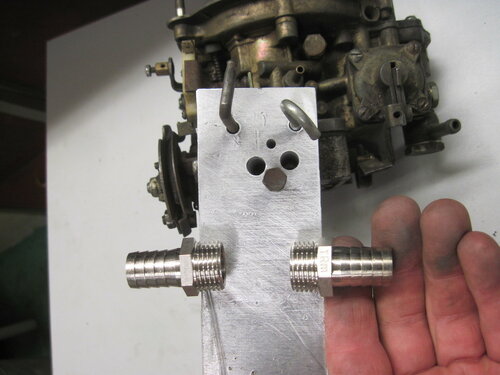

Кроме этого, на карбюраторах существуют системы подогрева области дроссельной заслонки с помощью подвода охлаждающей жидкости или электрическими обогревателями.

Вакуум от впускного коллектора подводится через резиновую трубку к температурному регулятору в корпусе воздушного фильтра. От температурного регулятора другая трубка подключается к вакуумному устройству, которое управляет положением заслонки в сопле воздушного фильтра. Некоторые другие системы используют термостат, который непосредственно соединён с заслонкой. В обеих системах заслонка открывается, закрывается или находится в промежуточном положении в соответствии с температурой воздуха.

На большинстве систем с карбюраторами “Пирбург” тёплый воздух от выпускного коллектора подводится ко входу в карбюратор при температуре воздуха под капотом ниже 15°С.

При повышении температуры выше 15°С температурный регулятор постепенно изменяет значение разрежения в системе и заслонка начинает перекрывать подачу тёплого воздуха. Заслонка полностью перекроет подачу подогретою воздуха при температуре приблизительно 25-30°С. Некоторые другие системы могут закрывать подогрев при более высоких температурах, в соответствии с указаниями завода-производителя автомобиля.

Доработка карбюратора к 151 – АвтоТоп

УАЗ – это легендарный автомобиль, который прославился не только среди военных, но и гражданского населения. Завод действительно не пожалел сил и времени на него. Он надежный, прост в обслуживании и ремонте, но требует постоянного внимания, так как является «рассадником» неполадок. Одним из больных мест является система питания. Регулировка такого сложного узла, как карбюратор К151 на УАЗе «Буханка» – не сложная процедура. Однако она требует правильной техники выполнения. Сегодня вы узнаете, как выполняется чистка и настройка, а также регулировка карбюратора к 151 на уазе.

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

Поплавковая камера;
Дроссельная заслонка;
Жиклеры;
Диафрагма;
Металлический корпус с крышкой;
Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Схема карбюратора К 151

Пояснение к схеме:

крышка;
клапан разбалансированности поплавковой камеры;
поплавок;
воздушный жиклер переходной системы;
эмульсионный жиклер переходной системы;
винт крепления распылителя эконостата вторичной секции;
воздушный жиклер главной дозирующей системы вторичной секции;
распылитель эконостата;
эмульсионная трубка главной дозирующей системы вторичной секции;
выпускной шариковый клапан ускорительного насоса;
распылитель ускорительного насоса;
воздушная заслонка;
малый диффузор первичной секции;
воздушный жиклер главной дозирующей системы первичной секции;
эмульсионная трубка главной дозирующей системы первичной секции;
блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
эмульсионный жиклер системы холостого хода;
воздушный жиклер холостого хода;
регулировочный винт перепуска топлива системы ускорительного насоса;
вытеснитель;
корпус поплавковой камеры;
перепускной жиклер ускорительного насоса;
выпускной шариковый клапан ускорительного насоса;
пружина;
диафрагма ускорительного насоса;
крышка ускорительного насоса;
рычаг привода ускорительного насоса;
главный топливный жиклер первичной секции;
трубка;
диафрагмы экономайзера принудительного холостого хода;
клапан экономайзера;
ограничительный колпачок;
винт регулировочный состава смеси;
отверстие в корпусе ЭПХХ;
корпус экономайзера принудительного холостого хода;
отверстие выходное системы холостого хода;
винт эксплуатационной регулировки холостого хода;
прокладки;
отверстия переходные системы холостого хода;
дроссельная заслонка первичной секции;
кулачок привода рычага ускорительного насоса;
ролик рычага ускорительного насоса;
обводной канал системы холостого хода;
дроссельная заслонка вторичной секции;
прокладки;
корпус смесительных камер;
трубка подвода разрежения к электромагнитному клапану;
трубка к вакуум-корректору;
главный топливный жиклер вторичной секции;
штуцер вентиляции картерных газов;
электронный блок управления;
микровыключатель;
фильтр;
электромагнитный клапан;
штуцер;
топливный фильтр;
топливо подающая труба;
пробка;
язычок регулировки хода топливного клапана;
топливный клапан;
язычок регулировки уровня топлива в поплавковой камере;
электропривод клапана разбалансировки поплавковой камеры.

↑

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Чистка карбюратора УАЗ

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

Отогнуть регулировочные тяги поплавка;
Поставить крышку на место;
Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Схема снижения расхода на карбюраторе к-151

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

Требуется подогнать воздушные и топливные жиклёры.
Провести настройку зажигания на грань детонации.
Правильно отрегулировать холостой ход.

Большим винтом крутим примерно положенное количество оборотов.

После большим винтом понижаете обороты — не многим больше положенных ± 100. И выравниваете до нужного количества маленьким винтом.

Вот так выполняется снятие, установка и настройка карбюратора К 151 на УАЗе. Как видите, в этой процедуре нет ничего сложного и справиться с ней сможет любой начинающий водитель. Желаем удачи на дорогах!

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.html

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

Таблица: параметры карбюраторов серии К-151

Модификация определяется мощностью двигателя.

Основные неисправности и их устранение

Элемент неисправен если:

увеличивается расход топлива;

выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;

автомобиль теряет динамику («тупит») при разгоне;

двигатель нестабильно работает на холостом ходу.

Двигатель глохнет на холостом ходу

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

Карбюратор заливается бензином

С карбюратора снимается верхняя крышка.

Отворачивается винт, фиксирующий ось поплавка.

Корректируется ось и восстанавливается положение поплавка в камере.

Ключом на 10 выворачивается клапан и заменяется на новый.

Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Чего ты ещё от К-151 хочешь? Хорошо хоть так работает!А если серьёзно: болячка проявилась только сейчас? Т.е. в холодную погоду? Я это к чему: у К-151 нет подогрева блока холостого хода. Видел его инеем зимой покрытым? А 5–8 мин на ХХ достаточно для обмерзания. Мой 151, благополучно выкинутый много лет назад, тоже не реагировал на состав смеси(точнее делал это так как хотел он, а не я

Сергей Анатольевич

http://forum. uazbuka.ru/showthread.php?t=9222

Тюнинг

Из карбюратора выкручивается пробка топливного жиклёра.

Тонкой медной проволокой из гнезда достаётся сам жиклёр.

Снимается жиклёр с электромагнитного клапана.

Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.

Доработанный жиклёр закручивается на клапан.

Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Ремонт карбюратора К-151

Для ремонта необходимо знать порядок разборки и сборки механизма.

Разборка

тонкие пассатижи или плоскогубцы;

рожковый ключ на 12;

рожковый ключ на 22;

Для разборки карбюратора следует выполнить следующие действия:

Откручиваются четыре гайки и устройство целиком снимается со шплинтов.

Корпус с внешней стороны тщательно очищается от грязи с помощью бензина или керосина и тонкой кисточки. В продаже имеются специальные средства для чистки карбюраторов.

Корпус карбюратора с внешней стороны тщательно очищается от грязи

Плоской отвёрткой отворачиваются семь винтов крепления крышки карбюратора. Крышка снимается.

Из полости карбюратора тонкими пассатижами вынимается шплинт и тяга пускового элемента.

Снимается пружина возврата с заслонки воздуха.

Отвёрткой отворачиваются два винта крышки поплавковой камеры. Крышка снимается с корпуса камеры вместе с резиновым уплотнителем.

Отвёрткой отворачивается винт-держатель и из камеры удаляется распылитель эконостата и его прокладка.

С пускового устройства снимаются крышка, пружинка и диафрагма.

Вытаскивается пробка поплавка и сам поплавок с иглой вынимается из камеры.

Рожковым ключом на 12 отворачивается место посадки игольчатого клапана поплавкового механизма.

Рожковым ключом на 22 отворачивается крепёжный винт штуцеров фильтра топлива.

Из полости карбюратора вынимается топливный фильтр вместе с прокладками и крепежом.

Рожковым ключом на 12 откручивается и вынимается сама поплавковая камера.

Гаечным ключом на 12 отворачивается и снимается поплавковая камера

С помощью тонкой проволоки или шила вынимаются воздушные и топливные жиклёры.

Откручивается топливный блок карбюратора, затем — блок холостого хода.

После снятия жиклёров откручивается топлиынй блок карбюратора

Куском тонкой проволоки или шилом вынимаются жиклёры ГДС.

Откручиваются четыре винта и вынимается ускорительный насос.

Карбюратор переворачивается и отвёрткой откручиваются два винта крепления блока дроссельных заслонок.

Из корпуса выворачиваются винты качества.

Видео: разборка К-151

Полная разборка карбюратора осуществляется при его промывке.

Сборка

Порядок сборки К-151 следующий:

В пустой корпус перевёрнутого карбюратора вкручиваются винты качества и два винта крепления дроссельных заслонок.

Карбюратор переворачивается, в полость устанавливается насос-ускоритель и двумя винтами прикручивается к чашке корпуса.

В свои гнёзда вворачиваются жиклёры главной дозирующей системы.

Подсоединяется блок холостого хода и топливный блок.

Топливные и воздушные жиклёры аккуратно устанавливаются в предназначенные для них отверстия.

Устанавливается и закрепляется поплавковая камера.

В полость чашки устанавливается и фиксируется топливный фильтр, подсоединяется штуцер.

На место возвращается игольчатый клапанный механизм.

Вставляются поплавок и игла.

К пусковому механизму подсоединяются диафрагма и пружинка, механизм закрывается крышкой и фиксируется.

Эконостат вставляется на своё место и прикручивается к корпусу.

К корпусу поплавковой камеры привинчивается её крышка.

На воздушную заслонку устанавливается пружинка возвратного механизма.

На своё место возвращается шплинт карбюратора.

Крышку устанавливается на место и тщательно прикручивается.

Видео: сборка К-151

Подключение шлангов, трубок и проводов

Подключения выполняются в следующей последовательности:

Сначала к поплавковой камере карбюратора подсоединяется самый крупный патрубок подачи топлива.

Шланг возврата топлива подключается к самому нижнему отводу карбюратора, с противоположной от мотора стороны.

Два тонких шланга идут в разных направлениях: один к клапану экономайзера, второй на заслонки дросселя.

Подсоединяется шланг вакуумника.

Последним к верхнему выводу карбюратора присоединяется шланг принудительной вентиляции.

Видео: подключение шлангов

Доброго времени суток, всякому читающему мой БЖ.
Здесь я распишу про доработку своего к151с.
Все, что описано здесь, это отнюдь не научные открытия, а просто факты. Опытные люди занют про это, и меня научили (в частности пытаюсь перенять опыт своего отца). Мало ли, вдруг кто-то что-то новое узнает.

Предисловие: Я свой мотор выше 4000 тысяч оборотов не кручу ВООБЩЕ! Поэтому ВСЕ что здесь написано не делает из Волги гоночный боллид, а скорее направлено на устойчивую, безотказную работу карбюратора.

1) ИГОЛЬЧАТЫЙ КЛАПАН
Я не знаю как у вас, а что у меня на к151С, что у отца на к151В западает игла. Все дело в его убогой конструкции и с этим ничего не поделать.

2) РАСПЫЛИТЕЛЬ УСКОРИТЕЛЬНОГО НАСОСА
На 151С так называемый «носик» — двойной, одновременно льет в обе камеры. НО: втормчная камера начинает работать при отрытии первой камеры на 2/3, т.е. в моем случае практически никогда (редко когда жму тапку в пол, обычно не более половины хода педали).

3) РАСПЫЛИТЕЛЬ ПЕРВИЧНОЙ КАМЕРЫ
Эта идея была взята у этого человека. Евгений Травников

Подробнее все можно узнать в группе в ВК : Теория ДВС

В моем же случае мне помог Руслан , за что ему низкий поклон, отдавший мне один ДААЗ на растерзание))))

Он был разобран, а интересующая меня железка извлечена, отмыта карбклинером, надфилем была придана более-менее «крыловидная» форма, зашкурено нулёвкой (можно было бы и пастой Гои полирнуть, но это уже лишка, т.к. это даст толк только на высоких оборотах, для меня же и этого вполне хватает).

Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Малый винт — крутите в обе стороны до достижения максимума оборотов.
Диаметр диффузоров, мм: большого; малого.	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
Пропускная способность жиклёров, см 3 /мин:
Главная дозирующая система: топливный жиклёр; воздушный жиклёр.	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
Система холостого хода и переходная система второй камеры топливный жиклёр; первый воздушный жиклёр; второй воздушный жиклёр; эмульсионный жиклёр.
Топливный жиклёр эконостата	280	280	280
Диаметр распылителя ускорительного насоса, мм	0,4	0,4	0,4	0,35
Производительность ускорительного насоса, см 3 /10 циклов	7,5–12,5	5,0–9,0	10,0–14,0
Пусковые зазоры, мм: воздушной заслонки; дроссельной заслонки.	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3
Уровень поплавковой камеры, мм	20,0–23,0	20,0–23,0	20,0–23,0	20,0–23

Карбюратор к 151 переливает почему

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2.45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

Запорный механизм, расположенный в верхней крышке поплавковой камеры;
Дозирующая система, состоящая из воздушных и топливных жиклеров;
Регулировочные винты и клапан экономайзера системы ХХ;
Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
На больших оборотах ТВС обогащает эконостат;
Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
Вышеописанные действия рекомендовано проделать дважды для надежности.
После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания. Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом.

Снимается верхняя часть корпуса.
Примерно на четверть откачивается топливо.
Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
Вручную подкачивается бензин.
Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз. Важно после изменения положения язычка каждый раз сливать топливо из камеры.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Заключение

Регулировка, ремонт и подключение карбюратора К-151 требует от владельца авто терпеливости и усидчивости. Работа достаточно объёмная, но отрегулированный и очищенный механизм работает в несколько раз эффективней. К-151 сложный в конструктивном плане, сломаться в нем может абсолютно любая деталь, в некоторых случае придется полностью его разбирать. Новичку вряд ли будет по силам такая задача, но, если запастись свободным временем и терпением, решить самостоятельно любую проблему удастся в собственном гараже. Чаще всего проблемы возникают из-за различных загрязнений – особенно жиклеров. Важно следить за состоянием всего узла и регулярно его очищать от продуктов сгорания.

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

Устройство карбюратора К-151 довольно сложное

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.html

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

Таблица: параметры карбюраторов серии К-151

Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Диаметр диффузоров, мм: большого; малого.	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
Пропускная способность жиклёров, см 3 /мин:
Главная дозирующая система: топливный жиклёр; воздушный жиклёр.	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
Система холостого хода и переходная система второй камеры топливный жиклёр; первый воздушный жиклёр; второй воздушный жиклёр; эмульсионный жиклёр.
Топливный жиклёр эконостата	280	280	280
Диаметр распылителя ускорительного насоса, мм	0,4	0,4	0,4	0,35
Производительность ускорительного насоса, см 3 /10 циклов	7,5–12,5	5,0–9,0	10,0–14,0
Пусковые зазоры, мм: воздушной заслонки; дроссельной заслонки.	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3	1,4–1,7 1,1–1,3
Уровень поплавковой камеры, мм	20,0–23,0	20,0–23,0	20,0–23,0	20,0–23

Модификация определяется мощностью двигателя.

Основные неисправности и их устранение

Элемент неисправен если:

увеличивается расход топлива;

автомобиль теряет динамику («тупит») при разгоне;

двигатель нестабильно работает на холостом ходу.

Двигатель глохнет на холостом ходу

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

Карбюратор заливается бензином

С карбюратора снимается верхняя крышка.

Отворачивается винт, фиксирующий ось поплавка.

Корректируется ось и восстанавливается положение поплавка в камере.

Ключом на 10 выворачивается клапан и заменяется на новый.

Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Чего ты ещё от К-151 хочешь? Хорошо хоть так работает!А если серьёзно: болячка проявилась только сейчас? Т.е. в холодную погоду? Я это к чему: у К-151 нет подогрева блока холостого хода. Видел его инеем зимой покрытым? А 5–8 мин на ХХ достаточно для обмерзания. Мой 151, благополучно выкинутый много лет назад, тоже не реагировал на состав смеси(точнее делал это так как хотел он, а не я

Сергей Анатольевич

http://forum.uazbuka.ru/showthread.php?t=9222
