Электросхема ваз 2108 карбюратор низкая панель: Электрическая схема ВАЗ 2108, 2109, 21099 с низкой панелью приборов

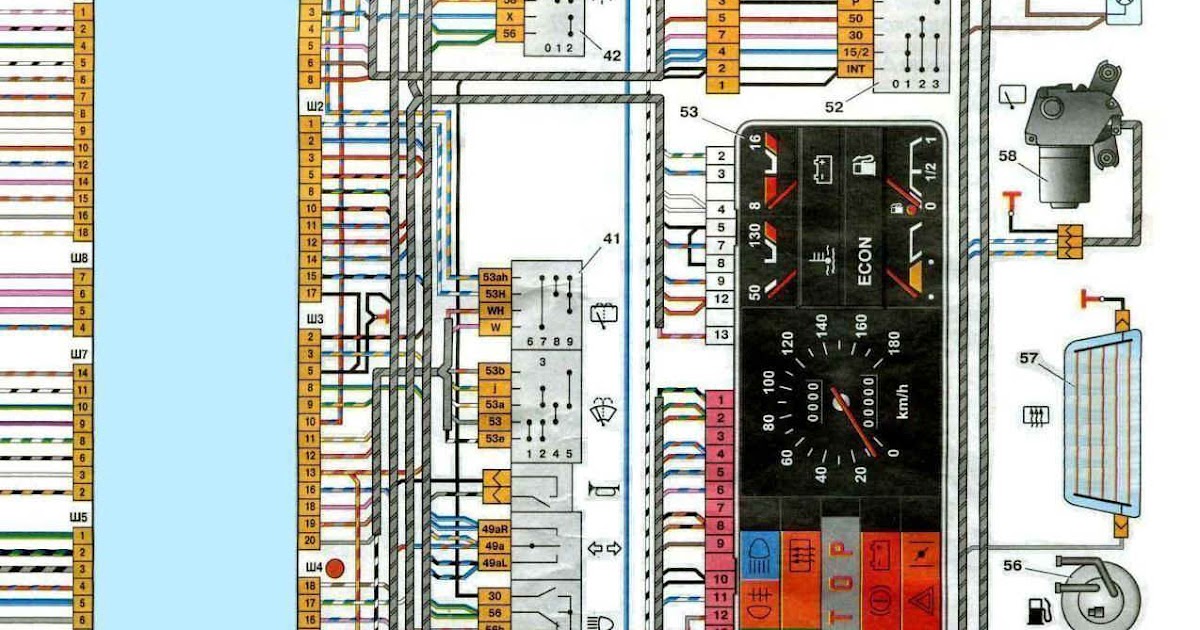

Электросхема Ваз 2109 (карбюратор)

1 – блок-фара	31 – электродвигатель очистителя ветрового стекла
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей)	32 – прикуриватель
3 – выключатель подкапотной лампы	33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал	34 – штепсельная розетка для переносной лампы
5 — электродвигатель вентилятора системы охлаждения двигателя	35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора	36 – лампа освещения вещевого ящика
7 – генератор	37 – монтажный блок
8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей)	38 – выключатель освещения приборов
9 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей)	39 — выключатель контрольной лампы стояночного тормоза
10 — электромагнитный клапан включения омыва ветрового стекла	40 – выключатель стоп-сигнала
11 – свечи зажигания	41 – подрулевой переключатель
12 – датчик–распределитель зажигания	42 – выключатель наружного освещения
13 – катушка зажигания	43 – выключатель аварийной сигнализации
14 – выключатель света заднего хода	44 — выключатель заднего противотуманного света
15 — датчик указателя температуры охлаждающей жидкости	45 — предохранитель цепи противотуманного света
16 – стартер	46 – выключатель обогрева заднего стекла
17 – аккумуляторная батарея	47 – боковые указатели поворота
18 – датчик уровня тормозной жидкости	48 – плафон
19 – коммутатор	49 — разъем для подключения к плафону индивидуального освещения
20 – датчик верхней мертвой точки 1-го цилиндра	50 – выключатели плафона на стойках дверей
21 – колодка диагностики	51 – реле зажигания
22 — блок управления электромагнитным клапаном карбюратора	52 – выключатель зажигания
23 – реле включения стартера	53 – комбинация приборов
24 – концевой выключатель карбюратора	54 — выключатель контрольной лампы воздушной заслонки карбюратора
25 – электромагнитный клапан карбюратора	55 – задние фонари
26 – датчик контрольной лампы давления масла	56 – датчик указателя уровня и резерва топлива
27 – электродвигатель омывателя стекол	57 – элемент обогрева заднего стекла
28 – электродвигатель вентилятора отопителя	58 — электродвигатель очистителя заднего стекла
29 — дополнительный резистор электродвигателя отопителя	59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя

Электрооборудование ВАЗ 2108, 2109, 21099

Подгорание коллектора якоря оказывает влияние на работу стартера не лучшим образом.

Читать далее «Признаки (симптомы) подгорания коллектора якоря стартера»

В комбинации приборов автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью имеется вольтметр, позволяющий в режиме реального времени следить за напряжением в бортовой сети.

Читать далее «Как подключен вольтметр на ВАЗ 2108, 2109, 21099?»

К комбинации приборов автомобилей ВАЗ 2108, 2109, 21099 с низкой панелью приборов (панель 2108) присоединено две колодки проводов.

Читать далее «Распиновка проводов комбинации приборов ВАЗ 2109 (низкая панель)»

На автомобилях ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов и ВАЗ 2105, 2107 в комбинации (щитке) приборов установлен вольтметр.

Читать далее «Почему дергается стрелка вольтметра в щитке приборов»

Электродвигатель вентилятора отопителя салона (моторчик «печки») автомобилей ВАЗ 2108, 2109, 21099 работает в паре с дополнительным (добавочным) резистором.

Читать далее «Дополнительный резистор электродвигателя «печки» ВАЗ 2109»

На автомобилях ВАЗ 2108, 2109, 21099 под рычагом стояночного тормоза («ручником») установлен выключатель контрольной лампы стояночного тормоза — «лягушка» соединенный проводом с контрольной лампой в комбинации приборов.

Читать далее ««Лягушка» ручника ВАЗ 2109 (2108, 21099) схема подключения»

Посмотрим как подключены указатели поворота (поворотники) на автомобиле ВАЗ 21093 (21083, 21093) с инжекторным двигателем и европанелью (панель 2114).

Читать далее «Как подключены указатели поворота ВАЗ 21093 инжектор»

Периодические перебои в работе двигателя на холостом ходу зачастую могут быть связаны с пропусками зажигания.

Читать далее «Пропуски зажигания при работе двигателя, причины»

На примере генератора 37.3701 автомобиля ВАЗ 2108, 2109, 21099 проведем проверку конденсатора установленного на его задней крышке.

Читать далее «Как проверить конденсатор генератора»

В монтажном блоке предохранителей и реле 2114 автомобиля ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и на некоторых с карбюраторным 21083 устанавливается реле контроля исправности ламп.

Читать далее «Реле контроля исправности ламп ВАЗ 21093, схема подключения»

На автомобили ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и карбюраторным 21083 устанавливался блок индикации бортовой системы контроля.

Читать далее «Блок индикации бортовой системы контроля ВАЗ 21093, распиновка»

На часть автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 устанавливался датчик уровня моторного масла в поддоне.

Читать далее «Датчик уровня масла ВАЗ 21083, 21093, 21099»

Электросхема ВАЗ 2109 (схема проводки) инжектор и карбюратор: неполадки в электрооборудовании

Автор: Виктор

Проблема неработоспособности проводки известная многим нашим соотечественникам, особенно, если речь идет о транспортных средствах российского автопрома.

Более того, неисправности, связанные с электрикой, могут стать причиной невозможности полноценной эксплуатации авто в целом. Какие элементы включает в себя электросхема ВАЗ 2109 и что нужно знать о ее неисправностях, узнайте из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

1. При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.
2. После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.
3. Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.
4. Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

1. Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.
2. После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока. При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.
3. Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем. Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять. Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.

Фотогалерея «Проблемы в работе проводки»

1. Вышедший из строя блок предохранителей

2. Подгоревшие контакты

3. Обрыв проводки

Инжекторный мотор

Что касается инжекторных ДВС с форсунками, то в них неисправности, как показывает практика, обычно связаны с выходом из строя датчиков либо же самой электрики.

Для диагностики причины неисправности нужно сделать следующее:

• в первую очередь необходимо отсоединить провод питания от датчика, на который есть подозрения;
• после этого, с помощью омметра, нужно измерить на контактах сопротивление;
• значение сопротивления необходимо сверить с номинальным показателем, который должен быть указан в сервисной книжке к автомобилю.

Видео «Интерактивная схема проводки»

Из видео ниже вы можете ознакомиться с интерактивной схемой электропроводки в «девятках» (автор — канал stups87).

 Загрузка …

Электросхемы Ваз 2109 высокая и низкая панель.

В интернете существует большая путаница с электросхемами Ваз 2109. Причиной путаницы являются следующие факторы:
1) Модели с карбюраторной системой питания выпускались с низкой панелью (до 1998 года) и с высокой панелью (1998-2013 года).
2) Модели с высокой панелью могут быть как с карбюраторной, так и с инжекторной системой питания.
3) Выпускались экспортные варианты девятой модели с дополнительными опциями, например стеклоподъемниками, которых в базовой комплектации нет
4) ЭСУД (электронная система управления двигателем) или ,как еще называют, ЭБУ различных модификаций.

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно:
1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109? Если не знаете, смотрим на картинки:

высокая панельВаз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля.
2) Если двигатель инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш автомобиль — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично.
То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4) Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей:

Проводка Ваз 2109 высокая панель

Проводка Ваз 2109 низкая панель

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок нарисован одним цельным блоком, в  другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля.

Также нашел неплохую программку для владельцев старых Ваз 2108 2109. Программка эта делает электросхему интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

interaktivnaya-shema-provodki-vaz-2109

Интерактивная схема проводки Ваз 2108, Ваз 2109 низкая панель

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов на схеме и на самом автомобиле должна совпадать.  Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106

24.04.2020 Схема системы зажигания

Кратко о главном

На автомобилях ВАЗ расположено сразу два источника электроэнергии — генератор и аккумулятор. После запуска силовой установки всё электрооборудование автомобиля получает питание именно от генератора, батарея – не исключение, она тоже заряжается именно от генератора. Аккумулятор нужен только для главного – подавать напряжение на стартер, чтобы запустить всю систему и потреблять лампочки, приёмники и другое оборудование при выключенном двигателе.

Водители, предпринимающие попытки найти в интернете информацию об электропроводке своего автомобиля, почти всегда оказываются в сложном положении: дело в том, что выпускались модели с высокой и низкой панелью, а также инжекторной и карбюраторной системой. Кроме этого, встречается и экспортный вариант, оснащённый дополнительными опциями, отсутствующими в базовой комплектации, например, стеклоподъёмниками. Все эти различия вносят поправки в электрическую схему авто и из-за этого разобраться порой просто невозможно.

Чтобы точно определить, какая схема ВАЗ необходима владельцу автомобиля, следует разобраться со следующими факторами.

1. Определить, какую панель имеет машина — высокую или низкую. Это можно выяснить по расположению приборов. Если авто имеет инжектор, то практически наверняка на нём установлена высокая панель.
2. Электрическая схема экспортного варианта точно такая же, как и у базового, исключение лишь составляют некоторые опции
3. Если необходима схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Какие неисправности появляются чаще всего

Даже опытные механики всегда условно разделяют проблемы с электросетью ВАЗа на два типа: проблемы с генератором и неисправности с остальными приборами. Именно поэтому два эти класса сложностей никогда нельзя объединять и рассматривать следует по отдельности.

Интересные знания и опыт можно подчерпнуть из данного видеоролика:

Несмотря на то, что схема электрооборудования ВАЗ-2108 с карбюратором и низкой панелью имеет отличия от авто с высокой, основные компоненты, а также их неисправности являются общими.

Неисправности генератора

Если на панели загорается красная лампочка, это может означать только одно — питание от генератора к оборудованию попросту не поступает. В подобной ситуации глушить силовую установку нельзя и добираться до дома придётся без остановок, поскольку повторно автомобиль можно и не завести.

После того как вы доберетесь до дома, проблема решается поэтапно таким образом:

1. проверить ремень генератора, если он порван – это всё объясняет, вал вращается, но не передаёт энергию дальше;
2. если ремень цел, нужно проверить его натяжение, его наличие не решает вопрос, т.к. он может попросту пробуксовывать; для этого достаточно нажать на него рукой сверху, если он прогнулся на 10 или 15 см, то всё хорошо;
3. отвернув гайку крепления генератора к кузову, с помощью монтировки необходимо отодвинуть устройство, после чего она обратно затягивается;
4. нужно проверить цел ли предохранитель и заменить его.

После того, как все эти действия поэтапно выполнены, необходимо запустить мотор и проверить, погасла ли сигнальная лампочка.

Проводка в процессе демонтажа

Если этого не произошло, значит проблема не устранена. В такой ситуации следует проверить тонкий проводник, соединяющий генератор с АКБ. Он может быть оборван или просто окислились клеммы. Также разумным является (если проблему не обнаружили или с проводником ничего не понятно) набросить дополнительный провод вместо проводника и проверить сигнальный индикатор.

Если положительный результат снова не достигнут, стоит проверить сам генератор. Начинающим автолюбителям лучше обратиться в сервисный центр, а опытные могут проверить работу регулятора напряжения этого устройства.

Причём для того чтобы это сделать, снимать генератор вовсе не следует. Необходимо запустить мотор и дать ему время поработать на средних оборотах. Замер проводится при включённых фарах, установив щупы вольтметра на соответствующую клемму регулятора и массу генератора.

Нормальным напряжением считается 13 — 14 В. Если этот показатель оказался более высоким или низким, то регулятор необходимо заменить. Более высокий показатель указывает на то, что регулятор не выпрямляет напряжение и посылает «пики» на аккумулятор, более низкое означает, что внутреннее сопротивление или полупроводниковые элементы регулятора вышли из строя. Регулятор желательно заменить, ремонтировать его следует, лишь при глубоких навыках радиотехники.

Неисправности приборов

Чаще всего на ВАЗ возникают проблемы с контрольными лампочками или некоторыми приборами. Все эти элементы электросхемы машины ВАЗ-2109 с карбюратором или инжектором расположены на панели.

Если поломка кроется в указателях уровня бензина либо температуры, то источником проблемы может стать не только их неисправность, но также обрыв в цепи питания. Владельцу автомобиля необходимо прозвонить всю электроцепь, а если это не помогает, проверить работоспособность датчиков и самих приборов. Когда контрольные лампочки постоянно горят, то их следует заменить либо проверить контакты.

Однако в случае появления всех этих неисправностей всё же стоит прозвонить всю цепь, чтобы убедиться в её полной работоспособности. Ещё одна распространённая неисправность — проблемы с работой спидометра. Чаще всего её источником оказывается тросик.

Также стоит проверить степень затяжки крепёжных гаек наконечников. Иногда при работе спидометра слышится шум. Причина его появления чаще всего кроется в деформации гибкого вала.

Тюнинг системы электрического питания ВАЗ

Некоторые владельцы ранних моделей автомобиля сталкиваются с необходимостью замены силовой установки из-за выработки ею своего ресурса. После этого подвергается доработке и электросхема ВАЗ с карбюратором.

Так как инжекторная система впрыска топлива имеет большое количество датчиков, то предстоит заменить проводку в машине. Если вы думаете, что эта непосильная задача, спешим вас обрадовать. Разобравшись со схемой, каждый автолюбитель способен внести эти изменения самостоятельно без особых навыков.

Так выглядит тюнингованая проводка автомобиля ВАЗ

Это касается всех высоковольтных проводников, а также проводов системы зажигания. Однако предварительно следует изучить описание электропроводки ВАЗ-2109, так как в некоторые электронные системы машины вносить изменения нельзя, например: менять форму блок-фар; систему освещения заднего номера; устанавливать звуковые приборы с сигналами аварийных служб.

Одновременно с внесением изменений в электрическую схему авто следует проверить и работоспособность основных датчиков, расположенных в подкапотном пространстве. Зачастую необходимость в изменении проводки возникает и при установке современной системы сигнализации. Владельцу ВАЗ-2109 необходимо периодически проводить осмотр штатной проводки с целью выявления возможных механических повреждений или нарушения целостности изоляционного покрытия проводов.

Электросхема ваз 2108 карбюратор низкая панель

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью) схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)

Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

— Сигнальные лампы в щитке и на панели приборов

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).

Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.

Лампа — сигнализатор стояночного тормоза (ручника) . Загорается при поднятии ручника.

Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Схема электрооборудования ВАЗ-2108

– блок-фара;
– электродвигатели очистителей фар*;
– выключатель подкапотной лампы;
– звуковой сигнал;
– электродвигатель вентилятора системы охлаждения двигателя;
– датчик включения электродвигателя вентилятора;
– генератор;
– электромагнитный клапан включения омыва фар*;
– электромагнитный клапан включения омыва заднего стекла*;
– электромагнитный клапан включения омыва ветрового стекла;
– свечи зажигания;
– датчик-распределтель зажигания;
– катушка зажигания;
– выключатель света заднего хода;
– датчик указателя температуры охлаждающей жидкости;
– стартер;
– аккумуляторная батарея;
– датчик уровня тормозной жидкости;
– коммутатор;
– датчик верхней мертвой точки 1-го цилиндра;
– колодка диагностики;
– блок управления электромагнитным клапаном карбюратора;
– реле включения стартера;
– концевой выключатель карбюратора;
– электромагнитный клапан карбюратора;
– датчик контрольной лампы давления масла;
– электродвигатель омывателя стекол;
– электродвигатель вентилятора отопителя;
– дополнительный резистор электродвигателя отопителя;
– переключатель вентилятора отопителя;
– электродвигатель очистителя ветрового стекла;
– прикуриватель;
– лампа подсветки рычагов отопителя;
– штепсельная розетка для переносной лампы;
– подкапотная лампа;
– лампа освещения вещевого ящика;
– монтажный блок;
– выключатель освещения приборов;
– выключатель контрольной лампы стояночного тормоза;
– выключатель стоп-сигнала;
– подрулевой переключатель;
– выключатель наружного освещения;
– выключатель аварийной сигнализации;
– выключатель заднего противотуманного света;
– предохранитель цепи противотуманного света;
– выключатель обогрева заднего стекла;
– боковые указатели поворота;
– плафон;
– разъем для подключения к плафону индивидуального освещения;
– выключатели плафона на стойках дверей;
– реле зажигания;
– выключатель зажигания;
– комбинация приборов;
– выключатель контрольной лампы воздушной заслонки карбюратора;
– задние фонари;
– датчик указателя уровня и резерва топлива;
– элемент обогрева заднего стекла;
– электродвигатель очистителя заднего стекла;
– фонари освещения номерного знака;
Порядок нумерации штекеров в колодках :

А – выключателя зажигания; Б – электродвигателя очистителя ветрового стекла.

* – Устанавливается на части выпускаемых автомобилей.

Привет всем!Вот решил выложить для вас схемы!Как говарится свой тайник все в одном месте!Думаю вам пригодится!И вам понравится!)
Удачи и ровных дорог!)))
————————————————————————————————————————-

Проводка на автомобилях ВАЗ 2108 (карбюратор и инжектор): ее замена и электросхема

Никто не может отрицать важность электрической системы автомобиля, ведь она позволяет объединить в одну цепь все приборы, использующиеся в машине. Сама по себе электросхема ВАЗ 2108 — достаточно сложный узел, несмотря на то, что по сравнению с современными авто «восьмерка» не так напичкана различными устройствами и девайсами. Подробнее об основных элементах системы, а также неисправностях вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Какие элементы включает в себя схема?

Основные компоненты электрической схемы в ВАЗ 2108:

• система зажигания, включающая в себя замок, стартер, свечи, трамблер, а также высоковольтные провода, передающие ток;
• узел звукового сигнала;
• электрических стеклоподъемников, если таковыми оборудован автомобиль;
• отопительная система;
• обогрев заднего стекла;
• освещение, включающее в себя фары головного света, габаритные огни, поворотники, стоп-сигналы, светильники в салоне, а также противотуманные фонари, если ими оснащена машина;
• система омывания лобового и заднего стекол, включающая в себя щетки стеклоочистителя, а также электродвигатель;
• вентилятор охлаждения;
• приборная панель, где расположены спидометр, тахометр, датчики топлива и температуры двигателя, эконометр, а также все индикаторы;
• подрулевые переключатели управления поворотниками, системой омывания, а также дальним светом;
• АКБ;
• генераторный узел.

Полная схема оборудования «восьмерки»

В целом схема электрооборудования состоит из множества устройств, и неважно, об инжекторе идет речь или о карбюраторе, высокой приборкой оборудована машина или низкой панелью.

Основные узла любой электросистемы, без которых эксплуатация двигателя невозможна, следующие:

1. Приборная панель. Если она выходит из строя, эксплуатация автомобиля будет невозможной. Даже если машина заводится, водитель не сможет знать, с какой скоростью движется, какая температура двигателя, сколько топлива осталось в баке.
2. Система зажигания, объединяющая в себе несколько компонентов, о которых мы уже рассказывали.
3. Аккумулятор, благодаря которому производится запуск силового агрегата, также это устройство позволяет работать электроприборам и оборудованию при выключенном моторе.
4. Генераторный узел является одним из основных, так как именно он осуществляет питание всего электрооборудования при функционирующем моторе. Когда автомобиль едет, генератор также питает аккумулятор, позволяя восполнить потраченную им энергию на запуск мотора.
5. Монтажный блок с предохранителями, расположенный в моторном отсеке, под лобовым стеклом напротив водительского сиденья.

1. Схема подключения генератоного устройства 2. Бесконтактная система зажигания

Основные поломки

Так как все цепь проводки состоит из разных и множественных элементов, неполадок в ее работе может быть очень много.

Все неисправности можно условно разделить на несколько групп:

1. Прибор сломался. К примеру, если не работают дворники, то скорей всего, проблема кроется в электродвигателе омывателя либо трапеции. Если не работает печка, то мог выйти из строя сам отопитель.
2. Обрыв в цепи. Такая проблема особенно актуальна для отечественных автомобилей. Обрыв проводов либо их перетирание обычно случаются в местах, где имеются движущиеся детали и элементы. Если проблема действительно заключается в этом, то на будущее учтите, что электропроводку нужно укладывать таким образом, чтобы на нее не воздействовали какие-либо механизмы.
3. Перегорел предохранитель. Если в работе тех или иных устройств возникли проблемы, автовладелец в первую очередь должен произвести диагностику состояния предохранительных деталей. Как правило, они выходят из строя в результате перенапряжения, поэтому перед заменой необходимо понять, по какой причине в системе произошел скачок, чтобы избавиться от нее.
4. Нет контакта. Если провод целый, но контакта нет, то скорей всего, один конец провода просто отошел либо окислился. Если это так, то проводок нужно просто подключить заново, а если есть необходимость, то его также нужно зачистить.

Все работы по диагностике состояния электроцепи производятся с использованием тестера — мультиметра. Если в работе электросистемы имеются проблемы, а вам не приходилось заниматься их ремонтом, о лучше обратитесь за помощью к электрику. Вам придется заплатить, но зато вы сможете не переживать касательно качества выполненных работ (автор видео о переделке проводки при переходе с карбюратора на инжектор — канал ЖЕЛЕЗНЫЙ ЯЩИК).

Меры профилактики

Какие меры профилактики позволят сохранить исправность электропроводки:

1. Все проблемы, которые возникают в работе электроустройств, должны быть решены как можно быстрее. Если их будет очень много, нормальная эксплуатация авто будет невозможной.
2. При установке новых приборов укладка проводки должна осуществляться там, где нет трущихся деталей и механизмов, это позволит сохранить ее целостность. Кроме того, при прокладке учитывайте, что все провода должны быть надежно заизолированы.
3. Использование самодельных предохранителей в монтажном блоке не допускается. Если перегорел предохранительный элемент, то самодельные устройства (монетки или проволочные перемычки) можно ставить только для того, чтобы доехать до ближайшего магазина. Использование таких предохранителей может привести к замыканию и даже возгоранию, поэтому будьте аккуратны.
4. Периодически осуществляйте диагностику работоспособности генератора, в частности, речь идет о его ремне. Необходимо следить за тем, чтобы ремешок всегда был нормально натянут, поскольку его недостаточное или избыточное натяжение также отразится на работе электросистемы.
5. Дважды в год заряжайте аккумулятор, проверяйте наличие электролита в банках, а также визуально осматривайте корпус на предмет повреждений либо трещин. Повреждения и трещины в конструкции приведут к утечке электролита, что, в свою очередь, станет причиной разряда устройства.
6. Постарайтесь не использовать дешевые китайские девайсы и приборы, к примеру, разветвители в прикуриватель. Как известно, гнездо прикуривателя рассчитано на определенную мощность, а если вы решите одновременно подключить в него несколько устройств, нагрузка на гнездо возрастет в разы.

 Загрузка …

Видео «Ремонт проводки в восьмерке своими руками»

Как производится ремонт проводки в автомобиле ВАЗ 2108 и какие особенности и нюансы при этом следует учитывать — все это подробно описано на видео ниже (автор — НИКОЛАЙ ГОРОШКО).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные схемы подключения (инжектора и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для печати на принтере.Все электрооборудование автомобиля условно можно разделить на следующие узлы:

• система запуска двигателя;
• элементов заряда аккумулятора;
• система зажигания топливной смеси;
• элементов наружного и внутреннего освещения;
• сенсорная система на панели приборов;
• элементов звукового оповещения;
Блок предохранителей
• .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда АКБ;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора реле давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле аварийной сигнализации и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — плафоны, расположенные в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде аккумулятора;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного огня;
62 — лампа сигнальных указателей;
63 — контрольная лампа дальнего света фары;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель указателя поворота стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле выключателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели бокового поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда аккумулятора;
5 — реле ближнего света;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле включения электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителя;
30 — блок дополнительных предохранителей;
31 — главный блок предохранителей;
32 — реле-прерыватель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках передних дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — выключатели освещения, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде аккумулятора;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — контрольная лампа дальнего света фары;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле стеклоподъемника передней двери ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки подключаются к элементу обогрева заднего стекла ***;
74 — фонарь багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
c — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
d — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Электросхема ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунок
29 жгут проводов форсунок к жгуту зажигания
30 блок жгута жгута панели приборов к жгуту системы зажигания
31 переключатель
32 комбинация приборов
33 табло двигатель противотоксичная система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле бензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Блок диагностики.
X2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенератор;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства, воспроизводящие импульсы;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле защиты линий электропередач установленных дополнительных стеклоподъемников;
3 — устройство переключения стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель лобового стекла
F3 (8A) Левый дальний свет и сигнальная лампа дальнего света
F4 (8A) Дальний свет правая фара
F5 (8A) Предохранитель левого ближнего света
F6 (8A) Ближний правый свет и задний противотуманный свет
F7 (8A) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, освещение салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Указатель давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 033 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

.

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 – 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

• 1 — передние и габаритные фонари;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — внутреннее освещение;
• 5 — соединительные элементы звуковых импульсных устройств;
• 6 — электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых устройств;
• 9 — реле защиты цепи электродвигателя вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в моторном отсеке;
• 12 — электродвигатель омывателя лобового стекла;
• 13 — контроллер, контролирующий объем расходных материалов тормозов;
• 14 — распределитель, именуемый распределительным устройством системы зажигания;
• 15 — электродвигатель стеклоочистителя, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — источник света моторного отсека;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
• 23 — аккумулятор;
• 24 — реле, АКБ управления защитой от перенапряжения;
• 25 — реле включения световых приборов ближнего света;
• 26 — цепь реле включения световых приборов дальнего освещения;
• 27 — реле стеклоочистителя;
• 28 — блок вспомогательный с предохранительными устройствами;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — устройство включения источника света заднего хода;
• 31 — выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — устройство прерывания указателей поворота и световой сигнализации;
• 34 — электродвигатель системы отопления салона;
• 35 — выключатель тормоза;
• 36 — реле ЛЭП обогрева заднего стекла;
• 37 — добавочный резисторный элемент электродвигателя системы отопления;
• 38 — световой индикатор системы освещения багажного отделения;
• 39 — выключатель приборов внешнего освещения, расположенный на центральной консоли в салоне автомобиля;
• 40 — выключатель включения и выключения системы обогрева заднего стекла;
• 41 — выключатель зажигания;
• 42 — коммутационное устройство осветительных приборов, используемое для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных огней;
• 44 — выключатель звуковых сигналов установлен на руле в салоне;
• 45 — рычаг включения и переключения режимов системы очистки стекол;
• 46 — выключатель системы омывания лобового стекла;
• 47 — коммутационное устройство включения освещения пульта управления;
• 48 — переключатель включения и выключения световой сигнализации;
• 49 — прикуриватель;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
• 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
• 53 — световые приборы, сигнализирующие об открытых передних дверях;
• 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
• 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в системе охлаждения;
• 57 — указатель указателя давления моторной жидкости со световым прибором;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
• 62 — спидометр, отображающий информацию о скорости движения машины;
• 63 — контрольный световой индикатор включения внешних осветительных приборов;
• 64 — контрольная лампа включения поворотников;
• 65 — световой индикатор включения дальнего освещения оптических устройств;
• 66 — реле кратковременного включения светового устройства включения ручного тормоза;
• 67 — выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
• 70 — источники света в салоне автомобиля;
• 71 — прибор обогрева заднего стекла;
• 72 — световой индикатор освещения багажного отделения;
• 73 — регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
• 74 — заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

• 1 — аккумулятор;
• 2 — генераторная установка «шестерка»;
• 3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
• 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера

Электросхема стартера в сборе на ВАЗ 2106

Шестерка для запуска силового агрегата привязана к стартеру:

• 1 — стартерное устройство автомобиля;
• 2 — аккумулятор;
• 3 — генераторная установка;
• 4 — выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — аккумулятор.

Схема бесконтактных СЗ на «шестерку»

Обозначение комплектующих:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — датчик распределения;
• 7 — свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

• 1 — концевой выключатель карбюраторного агрегата;
• 2 — сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутационное устройство;
• 6 — выключатель зажигания, замок.

Схема подключения указателей поворота и сигнализаций

Схема указателей поворота и световой сигнализации

Обозначение узлов:

• 1 — осветительные приборы поворотных огней, установленные в передних оптических устройствах;
• 2 — аккумулятор;
• 3 — автогенератор;
• 4 — габаритные огни поворота, расположенные на передних крыльях;
• 5 — основной монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — выключатель зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в салоне автомобиля на центральной консоли;
• 9 — устройство включения и выключения поворотных огней;
• 10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
• 11 — спидометр с контрольным световым индикатором включения поворотников;
• 12 — световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала

Включение и выключение звуковых импульсов

Описание основных элементов этого элемента электрической схемы:

• 1 — звуковые устройства, используемые для воспроизведения импульсов;
• 2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
• 3 — включение звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — аккумулятор.

Цепь пуска электродвигателя отопителя

Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — коммутационное устройство электродвигателя печки в салоне;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный агрегат;
• 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери

Схема активации электрического стеклоподъемника

Описание позиции:

• 1 — главный модуль безопасности;
• 2 — реле для защиты линий электропередач установленных дополнительных электрических стеклоподъемников;
• 3 — выключатель стеклоподъемника, установленный на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — вспомогательный модуль с элементами безопасности;
• 7 — выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B — к коммутационному устройству системы освещения панели. Выход B — это обозначение разъемов в блоке двигателя системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора

Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генераторная установка для питания оборудования напряжением;
• 3 — аккумулятор;
• 4 — катушка зажигания;
• 5 — блок переключателей, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — клапан самой карбюраторной установки;
• 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя

Схема электродвигателя вентилятора охлаждения

Описание узлов:

• 1 — генераторный агрегат, установленный под капотом;
• 2 — аккумулятор;
• 3 — замок или замок зажигания;
• 4 — главный модуль с элементами безопасности;
• 5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
• 6 — контроллер включения вентиляционного устройства;
• 7 — сам вентилятор;
• 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Видео «Самостоятельная инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранителей на «шестерке».

Как известно, электрическая цепь в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Вне зависимости от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

аккумулятор
• с отрицательным контактом на кузове автомобиля;
Пусковое устройство
• с выводом «50»;
• генератор — один из основных элементов электрической схемы ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи питания;
• выключатель зажигания;
• реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа соединения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

При перебоях в проводке есть несколько вариантов поведения машины в этом случае:

1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
2. Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.

• контролирует все возможности системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать 21063 с исправной световой сигнализацией (автор видео — Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

1. В режиме 0 импульс от АКБ входит только два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

1. Проверить аккумулятор. Возможно, он просто вымотался.
2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
3. Диагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.

Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео — AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле выключателя аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводной, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которые имеет схема электропроводки ВАЗ 2106, следующие:

• активация электрических цепей непосредственно через замок зажигания;
• подключение к АКБ с участием блока предохранителей;
• токопроводящих ящиков ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

1. В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена выключателя зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
• Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

• корпус замка;
Контактный диск
• ;
Запорный стержень
• ;
• ролик и контактная втулка;
• блок.

Проверка работы распределителя

Как поменять замок

Разборка старого агрегата

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

• выключить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия фиксатора — для этого вставьте шило в отверстие и защелкните замок;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
• поставил новый замок в обратном порядке.

Контактная группа по замене

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать запчасти рекомендуется только качественными, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

• корпус отформован аккуратно и с ровными краями;
• верх замка плавно прокатан;
• широкую голограмму нельзя оторвать, не разрушив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, пропадает авария , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

Блок коммутации
• ;
Катушка
• ;
• комплект электропроводки высокого напряжения;
• свечи зажигания — ДВРМ;
• соединительных проводов.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих провода пойдут на контакт «B».
3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

на заметку для начинающего автолюбителя

Отечественный автопром всегда несколько отставал от своих западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности.«Восьмерка», вышедшая в 84-м году прошлого века, сменилась на своего пятидверного «родственника» «Девятку» всего через три года, то есть в 1987 году. Отличалась она не только наличием дополнительная пара дверей, но и в других дизайнерских решениях. Панель приборов автомобиля ВАЗ 2109 также была значительно доработана инженерами-разработчиками КБ АвтоВАЗ, что сразу бросается в глаза искушенному отечественному автомобилисту.

Конструкторы решили, что все же далеко ходить не стоит, и не пошли по пути своих зарубежных коллег.Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был стать чем-то выдающимся. Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», поэтому особого шика от нее никто не ожидал. Из-за этого дашборд получился довольно простым и незамысловатым. Но с этим справился даже ребенок, и это, несомненно, обрадовало потребителей.

Панель приборов «Девятка» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, Волжский автозавод появится чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов.Сразу видно, что надо было провести серьезную работу по расположению приборов на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.

Нижняя и верхняя планки

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились гораздо позже, и по ряду причин были менее удачными.Они также различались, начиная с выпуска 87 и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешний дизайн также претерпел незначительные изменения, в основном спереди.

На нижней панели приборов была только одна циферблата, на классической — спидометр, а на высокой — два основных, больших стрелочных индикатора (такой же спидометр, как и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.

Еще был вольтметр на «низкой» панели, который потом убрали за ненадобностью. Спидометр был размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девятка» таковой так и не стала.

Сразу над стрелкой спидометра находился показатель суточного пробега автомобиля, а под ним — общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней — по центру.

Все остальные индикаторы систем автомобиля на «нижнем» пульте собраны в специальном блоке с левой стороны в виде специальных контрольных ламп.

Например, датчик давления масла, регулировка заслонки карбюратора, знак функции «СТОП», габариты включения-выключения и т. Д. По-другому устроили высокую панель, по бокам разместили спидометр и тахометр, а в средней части — все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части панели приборов расположена дополнительная индикаторная полоска.Однако автомобилистам «высокая» панель не очень понравилась, так как в холодную погоду она начинала дребезжать, и печка с ней работала намного хуже, чем с «низкой».

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года специально для модели ВАЗ 2108 была разработана более современная панель приборов, которая получила название «европанель». Естественно, для установки его, хотя бы как вариант, стали и по. Этот вариант панели имел трапециевидную форму с закругленными краями, выглядел более эргономичным и обтекаемым, а значит, более привлекательным.

Доминирующее место на «европанели» заняли тахометр и спидометр, а все остальные индикаторы и индикаторы были размещены вокруг, играя второстепенную роль, однако, не мешая водителю, считывать информацию друг от друга. Более того, датчики пройденного расстояния, за сутки, и вообще в этой версии, были уже цифровыми, как дань все более развивающемуся научно-техническому прогрессу.

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками регулировки обдува, розеткой для прикуривания сигарет и другими необходимыми кнопками.Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку … Это не требует серьезного вмешательства в комбинацию приборов … Просто меняется комбинация приборов ВАЗ 2109, которая идет с высокой панелью.

Улучшение работы подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все вывески снаружи. Качество такого освещения оставляет желать лучшего. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести определенную доработку.Обычно здесь используется прозрачная накладка. Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель автомобиля ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Для подсветки новой площадки изнутри сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником. Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов.Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диода следующая.

По окончании приклеивания диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. При проведении этого ремонта необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель.Чаще всего пластик покрывают кожей или красят. Для этого сначала снимается штатная торпеда, после чего производятся дополнительные работы. Хотя такой ремонт доставляет много хлопот, на результат стоит потратить время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы: отвертка универсальная

• ;
• рожковые ключи;
• комплект торцовых головок;
• плоскогубцы;
ножницы
• ; Поролон
• ;
• плотный материал на липучке (Guerlain).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги регулировки нагрева, а также откручиваются консоли. Для этого воспользуйтесь крестовой головкой универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого механизма отверните шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии.Для этого сначала нужно разобрать крепление корпуса. Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего устройство снимается.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения руля с валом и снимается штурвал.Затем откручиваются остальные винты крепления, после чего освобожденная торпеда снимается. На данном этапе можно считать, что схема демонтажа высоких панелей успешно реализована.

В разобранной торпеде есть доступ к отражателям системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

Если у одних автомобилей ВАЗ 2109 панель высокая, то у другой — низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой приборной панели и ее компонентами на основе изображения ниже.

Эта диаграмма содержит следующие элементы.

комн.	Что это такое
	Комбинация приборов
	Замок зажигания
	Форсунки центральные отопления и вентиляции салона
	Боковые форсунки отопления и вентиляции салона
	Крышка бардачка
	Заглушка
	Выключатель обогрева стекла на двери багажника
	Выключатель задней противотуманной оптики
	Выключатель аварийной сигнализации
	Центральный выключатель наружного освещения
	Пульт управления системой отопления и вентиляции
	Радиоразъем
	Рычаг переключения передач
	Рычаг ручного тормоза
	Пепельница
	Прикуриватель
	Рычаг управления омывателем лобового стекла и стеклоочистителя
	Педаль газа
	Педаль тормоза
	Сцепление
	Ручка закрытия воздушной заслонки
	Выключатель звукового сигнала
	Ручка обнуления счетчика суточного пробега
	Выключатель освещения панели приборов
	Ручка управления гидрокорректором фар
	Рычаг привода замка капота
	Рычаг управления фарами и указателями поворота

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Как показано на рисунке, компоненты комбинации приборов следующие.

комн.	Что это такое
	Спидометр
	Указатель температуры охлаждающей жидкости
	Вольтметр
	Указатель уровня топлива в баке
	Контрольная лампа резерва топлива
	Эконометр
	Счетчик суточного пробега автомобилей
	Счетчик общего пробега
	Контрольная лампа уровня заряда аккумуляторной батареи
	Контрольная лампа воздушной заслонки
	Контрольная лампа включения аварийки
	Контрольная лампа низкого уровня тормозной жидкости
	Контрольная лампа включения ручного тормоза
	Контрольная лампа аварийного низкого давления масла
	Контрольная лампа указателей поворота
	Контрольная лампа включения боковой оптики
	Контрольная лампа включения задней противотуманной оптики
	Контрольная лампа дальнего света
	Контрольная лампа включения заднего обогрева стекла

Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт панельных элементов;
• Автомобильная звукоизоляция;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работу следует проводить строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
3. Откручиваем 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
4. Отсоединить колодку от переключателя задней противотуманной оптики.
5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
6. Отсоединить колодку от аварийного выключателя.
7. Снимите колодку с проводкой с выключателя наружного освещения.
8. Отключите розетку от прикуривателя.
9. Отсоединить разъем проводки от прикуривателя и снять облицовку панели.
10. Снимите 4 фиксатора панели управления термоэлемента.
11. Отвинтить 2 крепления козырька панели приборов.
12. Снимите непосредственно козырек самой комбинации приборов.
13. Пружинные зажимы должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Откручиваем гайку крепления спидометра, затем отсоединяем его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с эконометрического фитинга и снимите шплинт.
18. Отсоедините трос от спидометра, сбрасывающий счетчик пробега за сутки.
19. Теперь необходимо отключить красный блок от комбинации приборов.
20. Снять ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно тянуть к себе.
21. Отверните фиксирующую гайку выключателя освещения приборов.
22. Отверните гайку крепления патрубка гидрокорректора фары.
23. Снимите рулевое колесо и его переключатели на рулевой колонке.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
26. Демонтируйте эту трубку, взяв с собой выключатель зажигания.
27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Должно появиться тяга. После этого ручка снимается со стержня.
28. Открутите 2 фиксатора направляющей штанги воздушной заслонки, которые крепят ее к приборной панели.
29. Выкрутите крепежный винт с левой стороны панели приборов.
30. Выкрутить крепления левой нижней панели.
31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному крепежу, который нужно открутить, чтобы в результате снять приборку.

Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя типами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок	Запись
32	Указывает, какой. Индикатор перестает работать после поворота руля.
33	Световая лампа, которая включается при включении ближнего света.
34	Загорается при включении ПТФ — противотуманные фары.
35	Фара дальнего света.
36	Предупреждает водителя, когда работает обогреватель заднего стекла.
37
38	Спидометр.
39
40	Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41	Датчик уровня напряжения бортовой сети ТС.
42
43	лампочка включения сигнализации.
44	Диод загорается при аварийном состоянии тормозной системы.
45	Значок воздушной заслонки или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот элемент появляется при низком уровне заряда аккумулятора автомобиля.
48	Счетчик общего пробега автомобиля.
49	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50	Линия, дальше которой выходить не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель «Высокая»

Внизу высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, фиксирующий пробег автомобиля.
44
45	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
46	Контрольная лампа.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Контрольная лампа водителя о неисправности сигнальных ламп.
49	Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор износа тормозных колодок на передних колесах.
51	Загорается лампочка, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52	Индикатор недостаточного давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54	Этот значок на комбинации высокого щита представляет собой тахометр, который показывает уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка предназначена для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64	Диод индикации включения правого поворотника.
65	Лампа загорается при недостаточном давлении моторной жидкости в системе.
66	Диод загорается, если уровень топлива в баке критический.
67	Лампа всасывания, встречается только в карбюраторных автомобилях.
68	Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69	Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок	Запись
42	Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота рулевого колеса в нужном направлении.
43	Световая лампа европанели, включающаяся при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения фар дальнего света.
46	Этот элемент схемы извещает автомобилиста о.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Спидометр, показывающий скорость автомобиля во время движения.
49	Счетчик, фиксирующий суточный пробег автомобиля.
50	Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53	Лампа включения аварийной сигнализации.
54	Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание его диагностике.
55	Значок воздушной заслонки карбюратора.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Чтобы не было проблем с запуском двигателя, лучше подзарядить аккумулятор.
58	Счетчик общего пробега автомобиля в километрах.
59	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60	Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61	Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео по подключению щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла выдает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкции даны на примере нижней приборной панели, но в целом она идентична для остальных приборных панелей. H не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
3. Также можно отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, снимаем этот элемент.
5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его нужно будет заменить.
7. Затем отключите белый выход и снимите эконометрический шланг.
8. Затем следует отсоединить кабель сброса данных суточного пробега от спидометра.
9. Последним этапом будет отключение красного разъема и демонтаж самого щита. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор ролика — Сделай Сэм! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выверните винты, которыми крепится козырек комбинации приборов.

• Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом отверните гайки крепления регуляторов к корпусу панели и, сняв гайки, протолкните их внутрь.

• Переходим к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
• Снимите трубку рулевой колонки с фиксатором.

• Слегка вытяните тягу привода воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты крепления консоли снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Подключение тахометра ВАЗ 2109, инжектор. Схема подключения тахометра ваз. Причины движения стрелки тахометра и плавающей скорости

Тахометр — это устройство, которое служит для отображения данных о количестве оборотов, совершаемых коленчатым валом. Если обычные начальные тахометры только сообщали об этом, то современные модели оснащены дополнительными функциями, полезными для водителя — расходом топлива, рекомендацией оптимального режима движения и т. Д.

Что можно получить

Виды

Важно отметить, что автомобили ВАЗ 2109 с низкой панелью полностью лишены такого прибора, как тахометр от заводского производителя. Этим устройством оснащается ВАЗ 2109 с высоким пультом, только качество и эффективность его работы оставляет желать лучшего.

Оптимальным решением для владельцев девяток с высокой и низкой панелью является покупка новой современной вычислительной техники и установка ее как внештатное устройство на ВАЗ 2109.Это предоставит дополнительную информацию, плюс даже немного украсит интерьер вашего автомобиля.

Но прежде чем идти в магазин за техникой, следует узнать о типах тахометров.

Покупая тахометр для своего автомобиля, обязательно указывайте, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Или просто скажите, что вам нужен девайс на девятку.

Родной аппарат — ничего особенного

Цена вопроса

Стоимость устройства — вечно обсуждаемый вопрос.Некоторые думают, что покупать дорогую технику не имеет смысла, так как на ВАЗ все запчасти доступны и дешевы сами по себе.

Но покупка дешевого тахометра влечет за собой получение ложной информации. Имеющиеся устройства могут иметь погрешность 20-30%. Смысл в установке такого оборудования, если данные все равно не совпадают с реальностью и вы не получаете реальной выгоды от агрегата?

В среднем хороший тахометр на ВАЗ 2109 обойдется в 1000-2000 руб. Не так уж много денег, чтобы сэкономить.Установив его самостоятельно, вся настройка будет стоить стоимости устройства, считывающего обороты. А как его установить, мы вам подробно расскажем.

Установка

Все, тахометр в ваших руках, так что можете смело отправлять в собственный гараж и приступать к подключению прибора.

Бояться самостоятельной сборки не стоит. Хотя тахометр является электрическим устройством, он состоит из трех проводов. Поэтому даже неопытные водители легко справятся с поставленной задачей.

Разобраться с проводкой — не проблема

Решите заранее, где будет располагаться ваше устройство считывания частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Одни устанавливаются прямо на панели приборов, другие — возле замка зажигания. Постарайтесь выбрать такую ​​площадку, где устройство не будет мешать и не портит внешний вид салона.

С местом определились, можно смело приступать к работе.

1. Протяните провод тахометра из салона в моторный отсек.Практика показывает, что удобнее всего выводить через отверстие, предназначенное для троса спидометра.
2. Чтобы упростить себе задачу, возьмите прочную, но достаточно тонкую проволоку. Понадобится около метра длины. Обмотайте кабель тахометра на одном конце изолентой. Просто делайте это осторожно, чтобы он мог пройти через отверстие тросика спидометра.
3. Вставьте другой конец провода в выходное отверстие и начните толкать. Так что вы без лишних хлопот протянете проводку к моторному отсеку.
4. Разложите провода. +12 — В катушке зажигания, Сигнал — К катушке зажигания, а Минус — масса вашего автомобиля в любом доступном и удобном месте. Для надежности проследите, чтобы массу можно было прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаяйте к устройству провода полноценные, качественные, прочные провода сечением 1 квадратный мм. Старайтесь выбирать провода, которые будут соответствовать стандартным цветам проводки тахометра.Затем наденьте наконечники на другую сторону провода 1 кв. Мм.

Схема подключения

1. Отвинтите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подсоедините проводку в соответствии со схемой выше.
2. Гайку затягивать, только тянуть, демонстрировать собственные силы не стоит. В противном случае вы рискуете порвать резьбу, а устранить такой дефект проблематично.
3. Подключите заземление. Для этого выберите участок, где провод не будет мешать, не будет цепляться за другие агрегаты, перегреваться и т. Д.
4. Проверить работу устройства. Для этого включите зажигание. При этом на вашем тахометре должен гореть гордый 0. Это означает, что заголовки теперь нулевые, коленчатый вал не вращается.

1. Заведите машину. На холостом ходу нормальные для ВАЗ 2109 обороты составляют 750-850 оборотов в минуту. Соответствующая информация должна появиться на приборе в салоне.
2. Если в тахометре есть дополнительная функция вольтметра (очень полезная функция для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками).Выбрав режим вольтметра, на экране должны появиться данные о текущем напряжении сети — около 11-12 В при нормальной зарядке аккумулятора.

В помощь автомобилисту: схема подключения тахометра на карбюратор ВАЗ 2109

Что такое тахометр? Какая схема подключения тахометра на карбюраторе ВАЗ 2109? Называется тахометр техническим прибором, отображающим количество оборотов коленчатого вала двигателя. Прибор показывает не только обороты двигателя.Современные разработки информируют водителя о расходе топлива, рекомендуют более оптимальный режим движения. Есть устройства с другими функциями. Обычно это электронные модели.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различных типов. Модели ВАЗ 2109 с невысокой панелью лишены этого умного устройства. На машинах с высокой панелью такое устройство есть, но его качество вкупе с оперативностью работы далеко от тех, которых ждут автолюбители.Поэтому оптимальным решением для владельцев таких автомобилей станет приобретение и установка нового устройства. Неважно, низкая у машины панель или высокая. Его можно установить в таком месте, где он будет не только выдавать дополнительную информацию, но и украсит интерьер автомобиля. Перед покупкой устройства необходимо ознакомиться с его видами.

На автомобилях с дизельными двигателями устанавливаются тахометры, считывающие импульсы тока с генератора.

Катушки зажигания устанавливаются на бензиновых агрегатах.Возникающие на них импульсы считываются тахометром. Устройства имеют немного другую структуру. Это зависит от количества рабочих цилиндров в двигателе. При покупке устройства нужно обязательно сказать о количестве цилиндров. Достаточно просто сообщить продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость товара. Некоторым автовладельцам кажется, что нет смысла покупать дорогие запчасти, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может привести к тому, что прибор будет давать информацию с искажениями, которые могут достигать 20 и даже 30%.Реальной пользы от такого устройства вы не получите.

Хороший прибор для авто можно приобрести по цене порядка 1000-2000 руб. При таких ценах довольно сложно что-то сэкономить. А установить устройство своими руками сможет даже новичок. Таким образом, весь тюнинг автомобиля сократится до стоимости устройства.

Установка тахометра

Вы купили и привезли домой новый тахометр. Теперь вы можете пойти в свой гараж, чтобы поставить прибор на машину с карбюратором.Установить и подключить его не так уж и сложно. Это устройство электрическое, но не стоит его бояться. Как его подключить? Схема подключения тахометра предельно проста. Подключить 3 провода, идущие от устройства, легко даже неопытному человеку. Итак, приступим. Из этого следует:

• выбрать место для устройства в автомобиле;
вывод
• проводов из салона в пространство под капотом;
• распределяем провода на катушку зажигания и по массе автомобиля;
• проверьте работу устройства.

Выбор места на ваше усмотрение. Вы можете установить тахометр на панели приборов или рядом с замком зажигания. Лишь бы устройство не мешало водителю и не портило внешний вид салона. Затем выводятся провода. Лучше всего это делать через отверстие, в которое проходит тросик спидометра. В помощь можно взять кусок жесткой, но довольно тонкой проволоки метровой длины. Кабель, идущий от тахометра, наматывается на конец провода изолентой так, чтобы он проходил через отверстие.Таким образом без проблем можно протянуть все провода под капотом. Подключите провод +12 к клемме B, сигнал к клемме K. Для отрицательного вывода нужно найти подходящее место на массе автомобиля. Лучше зажать гайкой.

Стандартные провода тахометра очень тонкие и очень хрупкие. Имеет смысл сначала припаять к ним качественные провода сечением около 1 мм². Цвета лучше не менять. Концы должны быть оснащены стандартными наконечниками.Теперь можно открутить гайки на катушке зажигания, подключить провода и затянуть крепеж. Не прилагайте больших усилий при затяжке гаек. Вы можете очень легко порвать нить.

После установки нужно проверить работу тахометра. При включении зажигания шкала прибора должна быть 0. Запустите двигатель. На холостом ходу прибор должен показывать примерно 750-850 оборотов коленчатого вала в минуту. Если есть функция проверки сетевого напряжения, включите ее.При нормальном заряде АКБ напряжение должно быть 11-12 В. Если все показания соответствуют вышеперечисленным, можно считать прибор установленным.

Заключение по теме

Всем знакомые автомобили ВАЗ 2109 тахометром на заводе не комплектуются.

Этот недостаток легко исправить самостоятельно, купив в магазине штатное устройство.

Стоит 1000-2000 руб. Он считывает и показывает количество оборотов коленчатого вала, некоторые марки контролируют напряжение бортовой сети, имеют часы с будильником и могут иметь множество других функций.Это очень полезное и умное устройство подключается всего с помощью 3-х проводов. Их невозможно перепутать. С работой справится даже самый неумелый автомобилист. Точно так же тахометры устанавливаются на автомобили марок ВАЗ 21099 и ВАЗ 2108.

корчим.ру

Тахометр ваз 2109 | Ремонт ВАЗ 2108 2109 21099

Автомобиль ВАЗ 2109 при производстве на заводе-изготовителе штатным тахометром не комплектуется. Однако эту ситуацию легко исправить. При необходимости контролировать обороты двигателя, можно установить тахометр фрилансера.В продаже есть самые разные тахометры, многие из них имеют второстепенные функции: вольтметр, часы, будильник и др. Тахометры бывают двух типов: для бензиновых и дизельных двигателей. Принцип работы тахометра

бензинового двигателя

основан на расчете импульсов тока на катушке зажигания. В дизельном двигателе нет катушки зажигания, поэтому тахометр дизельной машины снимает импульсы тока с генератора. Тахометры бензиновых двигателей также делятся в зависимости от количества цилиндров в двигателе автомобиля.Поэтому при покупке тахометра продавец спросит у вас: бензин или дизель и марку автомобиля. Обычный тахометр для ВАЗ 2109 с функцией вольтметра будет стоить около 15 долларов.

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр для ВАЗ 2109, теперь нужно определить место его установки: кто-то надевает приборная панель, кто-то возле замка зажигания. В общем в таком месте, чтобы не портить внешний вид салона и смотреть показания тахометра.Тахометр прикреплен с обратной стороны двусторонним скотчем. Конечно, не все мы электрики, но тахометр — это электрическое устройство и его нужно как-то подключить. Хорошей новостью является то, что у тахометра всего три провода, поэтому сделать что-то неправильно будет сложно.

Подключение тахометра ВАЗ 2109

Первым делом необходимо вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Вытаскиваем провод из салона

Берем кусок тонкого жесткого провода длиной около метра и обматываем провод тахометра на одном из его концов изолентой. Делайте это осторожно: чтобы он не был слишком толстым и держался крепко. Затем вставляем другой конец провода в отверстие для троса спидометра и проталкиваем под капот. Затем со стороны капюшона вытаскиваем проволоку нашу проволоку. Теперь нужно подключить провода: + 12 В — катушка зажигания, Сигнал — К катушке зажигания.Минус — масса машины в любом удобном для вас месте, лучше, если она будет нажата гайкой. Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности применяется следующий способ: к проводам кабеля тахометра припаять обычные провода сечением 1 мм2 (также можно надеть изюминка, но это менее надежный вариант) Очень хорошо, если подобрать провода под цвет родных проводов тахометра. С другой стороны, наконечники надеваются на провод сечением 1 мм2.

Ключом на 10 откручиваем гайки на катушке зажигания и подключаем провода по приведенной выше схеме.

Подключение катушки зажигания

Закручиваем гайки сильно, но без фанатизма, так как порванная резьба на катушке зажигания никому не нужна. Теперь подключаем массу. Готово, тахометр подключен к вашему ВАЗ 2109.

Подключаем массу

Проверяем его работу. Включаем зажигание: прибор покажет нулевые обороты.

Обороты двигателя

Заводим машину: на холостом ходу должно быть около 750-850 оборотов в минуту.Если тахометр оборудован вольтметром, переключитесь в режим вольтметра и следите за напряжением бортовой сети

.

Бортовое напряжение

Вот и все, на ВАЗ 2109 установлен тахометр. На автомобилях ВАЗ 2108, ВАЗ 21099 тахометр устанавливается аналогично.

На главную

vaz2109.net

Самостоятельное подключение тахометра к ВАЗ 2109

Тахометр — один из многих транспортных средств измерения. Этими устройствами сегодня оснащены все отечественные автомобили, хотя для «девятки» с низкими панелями их установка при производстве не предусматривалась.Почему не работает тахометр на высокой панели ВАЗ 2109 с карбюраторным двигателем и что делать в таких случаях — читайте в этой статье.

Тахометр на ВАЗ 2109 — это устанавливаемый на автомобили прибор для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленчатого вала в данный момент поддерживает силовой агрегат. Также данное устройство позволяет не допускать превышения возможных допустимых оборотов двигателя.

Панель приборов с установленным цифровым прибором

Основное назначение тахометра на карбюраторе ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя.В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на повышенную передачу. Также это устройство можно использовать для регулировки во время езды или при работе двигателя на холостом ходу.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала нужно определиться с типом:

1. Цифровые устройства позволяют отображать информацию о работе силового агрегата на специальном дисплее. Если установить данное устройство на карбюратор ВАЗ 2109, прибор сможет более точно выставить экономайзером пороги форсированного холостого хода.
2. Аналоговые устройства сегодня более популярны. Такие устройства позволяют наглядно продемонстрировать количество оборотов мотора с помощью шкалы и движущейся по ней стрелки (автор видео — Илья Попов).

«> Панель приборов у каждой машины своя. Все они различаются по стилю и дизайну, но всех их объединяет то, что все они отображают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости автомобиля (спидометр), а также количестве оборотов двигателя в минуту (тахометр , ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .

Что такое тахометр и зачем он нужен?

Тахометр — Это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин). Показания тахометра необходимы для того, чтобы водителю (обычно новичку) было легче ориентироваться и выбирать правильную передачу (высокую или низкую).Также тахометр необходим для того, чтобы по количеству оборотов контролировать правильную работу мотора. Например, при плавающей или слишком высокой скорости можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочные). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра — 1 тысяча оборотов. Чуть позже цифровые (электронные) тахометры стали появляться на автомобилях преимущественно западного производства.Данные в электронных тахометрах отображаются на табло (LCD или LCD). В современных автомобилях цифровые тахометры выглядят как аналоговые, потому что, как и старые тахометры, они отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки отказа тахометра

• Плавающие обороты холостого хода (стрелка тахометра дергается даже при неподвижном автомобиле, а нога не на педали газа).
• Стрелка не реагирует на педаль газа (стоит на нуле или в другом крайнем положении).

Не работает тахометр

ВАЗ — общие причины

Первым делом нужно проверить состояние проводки и контактов. Часто неисправности тахометра, кроется в обрыве провода или плохом контакте. Визуально осмотрите на предмет дефектов (разрывов, плохого крепления, окисления и т. Д.).

Неисправен датчик частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решите данную проблему, проверьте датчик или замените его.

Как это ни странно, но в некоторых случаях причина неработающего тахометра может заключаться в банальном заклинивании стрелки или ее вращении на шкиве.

Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.

Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к подергиванию стрелки тахометра.Причина в различии линейного сопротивления тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится к замене (уменьшению номинала) резистора на плате КП.

Проверить предохранители. Иногда они становятся причиной проблем с тахометром. Убедитесь, что все предохранители не повреждены и не подвержены окислению или плавлению.

В заключение хочу отметить, что приведенные выше причины и методы диагностики являются поверхностными и наиболее распространенными.Узнать подробнее о проблеме и понять , почему не работает тахометр или почему дергается стрелка тахометра, можно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться за помощью к специалистам на СТО.

Пошаговое подключение тахометра на ВАЗ-2109

Помимо спидометра, хоть какой-то водитель с приборной панели читает ряд принципиальных показаний.Это, например, остаток топлива в баке, температура охлаждающей жидкости и т. Д. Отдельно стоит тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Обычно им руководствуются при переключении передач. Также тахометр позволяет не «облажаться» двигателем при длительной работе на высоких оборотах.

Таким устройством оснащены все современные автомобили. Но если говорить о ВАЗ-2109, то тахометр здесь есть далеко не во всех версиях.В общем, не стоит забывать, что автомобили семейства Lada-Samara проектировались еще в прошлом веке. На ВАЗ-2109 ранее года выпуска устанавливали низкую панель. Одна из его особенностей — отсутствие тахометра. На «девятке» более поздних годов выпуска стоит уже высшая панель. Он вооружен, в том числе, и тахометром, но для многих автовладельцев работа этого устройства подвергается критике. Дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Подключение тахометра на автомобиле ВАЗ-

2109

Итак, разберемся, как установить это устройство на «девятку».Следует сразу подчеркнуть, что система подачи топлива здесь особой роли не играет — инжектор или карбюратор . Если говорить о тахометрах, то здесь совсем другие моменты. Как известно, в настоящее время наиболее распространены автомобили со следующими типами двигателей:

В зависимости от этого и подбирается тахометр, если, конечно, в стоковой версии не идет. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, а точнее — возникающие здесь импульсы.Однако конструкцией дизельных электростанций эта площадка не предусмотрена.

Соответственно здесь тахометр считывает импульсы не с катушки зажигания (за отсутствием таковой), а с генератора.

Кроме того, имеет значение количество цилиндров в двигателе. Поэтому, выбирая тахометр, нужно уделять внимание моменту. Однако вы можете просто сказать продавцу, что вам нужен прибор на «девятку», и он сам подберет подходящий вариант.

ВАЗ 2108 установка тахометра

Сделай сам.

Тюнинг ваз 2108 своими руками (Тахометр с 06 поставил на 2108)

В данном видео описана установка тахометра от шестерки на 2108, 2109 , 2199.

Самый радикальный вариант установки тахометра на ВАЗ-2109 — установка европанели. Однако не забывайте, что это довольно хлопотное дело. Хотя, с другой стороны, интерьер машины преображается в лучшую сторону, особенно в вечернее время. Если вы не хотите заморачиваться с заменой панели, то тахометр можно установить отдельно.

В этом случае сначала необходимо определить тип устройства. Если позволяют финансы, то можно приобрести современные приборы, которые будут показывать не только частоту вращения коленчатого вала, но и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена таких устройств довольно высока, но они очень информативны, а внешне очень привлекательны, особенно ночью, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию.То есть фактически на слух вы продолжите переключать передачи.

После выбора модели следует определиться с местом установки тахометра. Он должен быть расположен таким образом, чтобы считывать показания без затруднений. Кроме того, тахометр не должен мешать обзору или перекрывать другие приборы, которые также дают важную информацию. Желательно, чтобы устройство вписывалось в салон автомобиля и не выглядело здесь как инородное тело.

Однако установка самого тахометра внутри автомобиля — это только полдела.Ведь прибор должен быть правильно на штекер . Здесь нет ничего особенно сложного, и с с заданием вы справитесь сами. По большому счету здесь нужно правильно подключить всего 3 проводки. Согласитесь, что перепутать здесь очень сложно.

В первую очередь нам нужно вывести провода от прибора в подкапотное пространство. Лучше всего это делать через отверстие для тросика спидометра уже в корпусе девятки. Здесь нам понадобится жесткая проволока.Основное требование — она ​​не должна быть слишком толстой. Теперь берем изоленту и прикрепляем ею к проводу провода. Не нужно слишком много наматывать. Просто убедитесь, что соединение надежное. Далее вставляем в отверстие для троса спидометра второй конец провода и аккуратно проталкиваем в моторный отсек. Теперь осталось только вытащить провода. Эта работа не займет у вас много времени, поэтому рекомендуется делать все в спешке.

Теперь приступаем к основному этапу, то есть подключению проводов.Как уже было сказано выше, в данном случае их 3 штуки. Первые два (12-вольтовые и сигнальные) — к контактам «В» и «К» , катушки зажигания соответственно. Теперь осталось исправить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, на котором провод можно закрепить гайкой. На этом все — осталось только проверить устройство в работе.

Как видите, ничего сложного тут действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра.Поэтому с этой задачей справится даже начинающий автомобилист. Ну и в заключение хочу дать один совет. Многие тахометры, которые сегодня можно найти в торговых точках, имеют довольно тонкие провода. Это, в свою очередь, значительно увеличивает риск повреждения. Чтобы обезопасить себя от такого нежелательного момента, рекомендуется заменить провода на более надежные — сечением не менее 1 квадратный миллиметр.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

По каким причинам на холостых вазах плавает 21099 карбюратор ?

Старые автомобили сегодня стали легендой. Одной из таких, кажется, вечно существующих моделей стал ВАЗ-21099, который широкой публике известен больше как Lada Sputnik. Эта модель — «работа» Волжского автозавода.

Немного истории

Несмотря на то, что модель кажется старой, ее выпуск планировался в марте 1990 года, но произошел несколько позже. В декабре 1990 года ВАЗ-21099 начали выпускать большими сериями.Украинский завод собирал эту машину до 2011 года из российских спецавтомобилей.

Версия с Украины имела немного другое название — ЗАЗ-21099. ВАЗ-21099 выпускался под разными названиями. Все они различались интерьером, деталями, годом выпуска и страной сборки. Экспортные наименования ВАЗ-21099:

1. Салон
2. Лада Самара
3. Лада Соболь
4. Лада сагона
5. Лада форма
6. Лада Победа

Все эти автомобили носили общее название «Самара».Но ВАЗ-21099 существенно отличался от всех.

1. Передняя часть имела длинные крылья.
2. Более длинный капюшон.
3. Отсутствие пластикового «клюва» спереди.
4. Новая решетка.
5. Панель приборов серого цвета (в других моделях преобладающий цвет — коричневый).

Почему не работает тахометр на ВАЗ 2107.

Это та машина, которую люди помнят в то время. Но в 2004 году ВАЗ-21099 был полностью снят с производства на АвтоВАЗе и произошла замена.Вместо старой, всем известной модели появился ВАЗ-2115. Это то, что заставило украинских коллекционеров продолжать собирать легенду. Однако в 2011 году этот автомобиль был снят с производства во всех странах.

Вместе с ним перестали выпускаться ВАЗ-21093. ВАЗ-21099 Победа считается самой продвинутой моделью. Его важнейшее преимущество — стандартные станочные параметры (4х4). Однако по сравнению со старой моделью есть только несколько улучшений. Добавлен.

1. Редуктор заднего моста от Volkswagen Golf Syncro.
2. Вискомуфта.
3. Коробка передач угловая.
4. Коробка передач.

Также Victory отличается невероятной динамикой, так как двигатель форсированный. Его проходимость соответствовала всем нормам, что идеально позволяло использовать полный привод. Но времена прошли, а широкого признания модель не получила. Поэтому вскоре компания прекратила свою работу.

Похожие новости

Стоит отметить, что ВАЗ поставлялся во все страны Европы. В свое время он громко заявил о себе и навсегда останется легендой.

Многие сегодня предпочитают эту машину по двум простым причинам.

1. По цене намного дешевле современных иномарок, проста в обслуживании, имеет недорогие запчасти.
2. Патриотизм и стремление сохранить легенду.

Но несмотря на то, что причины существенные, а машина действительно хорошего качества, времена сделали свое дело, и поэтому, как бы я ни хотел это признавать, машина способна выйти из строя. В первую очередь страдает карбюратор.

Не работает тахометр ВАЗ 2109

Мой канал. Тахометр не работает на высоте девятки.

Регулировка карбюратора

При частом использовании автомобиля карбюратор требует постоянного ухода. Это не значит, что его нужно мыть на улице. Этот способ подходит, если детали сильно загрязнены и из-за этого нарушена их функциональность. Внутренняя очистка деталей обязательна.

Чем лучше владелец следит за чистотой своего автомобиля, тем дольше продлится его жизнь.Для мытья деталей лучше всего использовать специальные тряпки и щетки. Не забывайте, что мелкая щетина от щеток может попасть в детали.

Важно постоянно следить за этим, так как мелкий мусор может повредить большой карбюратор. Сегодня существует очень много разных сервисов, которые предоставляют возможность очистить автомобиль, используя специальное оборудование и соответствующие инструменты. Работы проводят квалифицированные специалисты.

Каждому водителю очень важно следить, прыгает стрелка тахометра или нет.Ведь именно она — самая важная подсказка и сигнал к действию.

Похожие новости

Почему не работает тахометр на ВАЗ 21099.

Тахометр — это специальный прибор, с помощью которого можно следить за состоянием карбюратора. Стрелка тахометра всегда указывает причину. Опытные водители знают, как работает тахометр на ВАЗ 21099 карбюратор. Есть несколько ключевых моментов, зная которые, можно определить причину поломки.

Причины движения стрелки тахометра и плавающей скорости

Если она регулярно дергается, то это однозначно указывает на проблему внутри машины. Необходимо обратить внимание на тахометр на карбюраторе ВАЗ 21099 и провести несколько действий.

1. Проверить свет, который называется «чек». Если этот индикатор горит, полная диагностика укажет на ошибку. Если в машине такой лампочки нет, то определить поломку будет еще сложнее.
2. Следующим шагом будет проверка проводки. Многие отслеживают контакты только со знаком плюс и минус, а потом удивляются , почему не работает тахометр на ВАЗ 21099 . На самом деле нужно проверять не только плюсовой и минусовой провод, но и качество контакты сами.
3. Самая частая причина подергивания стрелки тахометра — плохие контакты трамблера.
4. Если все вышеперечисленное в порядке, а стрелка тахометра продолжает подпрыгивать, нужно приступить к проверке системы зажигания.Если система зажигания не работает должным образом, причина найдена.
5. Также может быть такая ситуация, когда неисправность тахометра возникла сразу после замены каких-либо деталей в автомобиле или проведения анализа. Теперь нужно еще раз проверить, все ли установлено правильно. Очень важно обратить внимание на нулевое положение. Если он установлен неправильно, то тумблер, который находится за панелью, поможет выстроить необходимое положение.
6. ВАЗ чек 21099 карбюратор .Если стрелка продолжает сильно дергаться, то, возможно, переключатель уже не дееспособен.

Очень важно постоянно следить за состоянием своего автомобиля и проверять работу всех деталей, а также своевременно заменять детали, так как одна деталь может привести к поломке всего механизма.

Многих интересует вопрос: почему на ВАЗ плавающая скорость? Самый главный ответ: причина не всегда в самом карбюраторе. Вполне могут выйти из строя система питания и система зажигания.Все это должен показать тахометр.

Признаки плавающих оборотов.

1. Обороты меняются: либо вниз, либо, наоборот, вверх.
2. Промахи наблюдаются.
3. Слушайте свечи в карбюраторе.
4. Слышны хлопки в глушителе.

Причины плавучего движения.

1. Неправильно отрегулирован карбюратор, что привело к неисправности тахометра.
2. Следующая причина — неисправность.соленоидный клапан. Проверить можно, сняв и включив двигатель. Если есть щелчок, значит, клапан работает.
3. В топливную смесь попал избыточный воздух.
4. Загрязнение каналов и жиклеров системы.
5. Если все вышеперечисленное вызывает вопрос, почему плавают холостые обороты ВАЗа, нужно проверить воздушный фильтр ВАЗ 2109. И не забыть следить за стрелкой тахометра.

Проведение ремонта стартера ВАЗ 21099 Провести ремонт стартера ВАЗ 21099 довольно несложно, ведь основных узлов там не так много.Продам, цена его невысокая, если ассоциировать с аналогами российского производства. Увы, реально отремонтировать нереально. Если восстановить, то пострадает надежность. Потому что если переход, если …

Тахометр, на ВАЗ-2109 устанавливался только на автомобили с высокой панелью, причем схема подключения зависела от того, какой двигатель устанавливался, карбюраторный или инжекторный. На «девятке» с карбюраторным двигателем сигнал на тахометр идет с вывода катушки зажигания и в случае нештатной работы поиск неисправности нужно начинать с вывода катушки зажигания, к которому прикручены два провода.

Бывают случаи, когда они загибаются так, что располагаются рядом с центральным высоковольтным проводом и в случае пробоя искра попадает на эти провода, от которых тахометр начинает выходить из строя. Аналогичная картина наблюдается и в случае окисления этих контактов. При резком движении стрелки тахометра в ту или иную сторону можно предположить, что виновником данной неисправности будет выключатель, который через некоторое время выйдет из строя. Тахометр, по сути, является индикатором неисправностей, возникающих в системе зажигания.

Если с контактами на катушке зажигания все в порядке, то придется снять панель приборов и прозвонить провод, идущий от катушки зажигания к разъему «А» третьей клеммной колодки на панели приборов. Не лишним будет проверить этот контакт на наличие оксидов. В нормальном состоянии провода и контакты разъема придется проверить на печатной плате панели приборов, но для этого потребуется тестер и соответствующие знания в области электротехники.Поэтому, скорее всего, придется обратиться к квалифицированному автоэлектрику.

Если на автомобильном инжекторном двигателе стоит ВАЗ-2109. Тахометр принимает данные с модуля зажигания. Поэтому искать неисправность необходимо, проверяя провод идущий от модуля зажигания к пятому контакту штекерного разъема «А» на панели приборов. Если эта схема исправна, вам также придется проверить печатную плату панели приборов. Сбои в работе тахометра приводят к замене обычных высоковольтных проводов зажигания силиконовыми из-за разницы их сопротивлений.

Конструкция замков зажигания всех автомобилей ВАЗ. Плотчка Замок зажигания ВАЗ Снятие замка зажигания ВАЗ 2109

Добро пожаловать!
Замок зажигания ломается довольно редко, но все же бывает. После взлома замка его непременно нужно заменить на новый, но как спросить? Некоторые люди все равно отвечают на этот вопрос, а некоторые нет. Для тех, кто не знает людей, мы подготовили эту статью, в которой будет подробно описан ход замка зажигания.А в конце статьи вы найдете видеоролик, в котором будет подробно описан ход замены этого замка.

Примечание!
Для замены замка зажигания понадобятся следующие инструменты: в первую очередь нужны отвертки, а так же дрель, небольшой молоток, проход и обязательно нужно запастись!

Резюме:

Когда менять замок зажигания и контактную группу?
Подлежит замене при его поломке, а также при потере ключа, и даже если личинка в замке перестала вращаться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель остановил машину.

Как заменить замок зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) вначале «Акб — аккумуляторная батарея», откручиваем гайку, удерживающую клем «-» на аккумуляторной батарее и затем скидываем клемму. (Как скинуть минус Клема с АКБ, смотрите статью про «Замена АКБ на ВАЗе», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением.(Как снять кожух и оба переключателя, см. В статье: «Замена подрулевых переключателей»)

• Далее для наглядности будет показана операция, когда рулевое колесо снято, но все же снимается замок зажигания и не снимается рулевое колесо.

3) Вставьте вставку, если замок позволяет, тогда в этом случае вставьте в нее ключ зажигания и установите положение «0».

Примечание!
Ключ должен быть установлен в таком положении только для отключения противоугонного устройства!

4) Теперь открутите четыре болта, которыми крепится замок зажигания.В том случае, если эти болты у вас есть болт с обрезной головкой, то прогоните их молотком и зубилом. (Обязательно прочтите пункт «»)

Примечание!
Если это не удается, то в этом случае попробуйте вкрутить все четыре болта, но делайте это осторожно, ничего не повредив!

5) После того, как болты ослаблены, снимаем их с помощью столбов из отверстия.

7) Теперь отсоедините колодку проводов от электрического разъема.

8) И напоследок подгоняем под приборную панель, а уже отсоединяем разъем от замка зажигания до реле.

Установка:
Установка нового замка производится в обратной последовательности.

Проверка контактных площадок проводов:

1) Вначале снимите замок с автомобиля, используя для этого текст выше.

Примечание!
Прибор должен будет четко показывать «0», при другом обстоятельстве замените контактную группу!

Замена контактной группы:

1) Для запуска снятого замка зажигания с помощью отвертки открутите винт, фиксирующий крышку замка зажигания.

2) Затем отпустите две пластмассовые защелки фиксации крышки замка.

3) После этого снимаем крышку.

4) И в заключение снимаем контактную группу с замка зажигания.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства Самара замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится только двумя болтами, а сверху фиксируется крючком, который обозначен значком Красная стрела!

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрочашки в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, очень важный элемент в любом автомобиле. Практически все оборудование в автомобиле проходит через замок зажигания. Что это за исключение? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может происходить по-разному: нового образца — трехпозиционным, коротким ключом и без реле зажигания, либо старого образца — четырехпозиционным, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. разъем выключателя зажигания,
3. выключатель зажигания.

Название режимов, положение замка и цепи питания.

Положение замка	Контактные телефоны	Цепи, входящие в комплект
0 — отключено	30 и 30/1.	Автомобиль обесточен, питание осуществляется только в цепях, подключенных напрямую к АКБ
«I» — зажигание	30 — int	При текущем положении основные работы — наружное освещение, длинные и низкие фары, подсветка приборов и освещение в автомобиле.
	30/1 — 15/1	Все приборы управления должны работать, легкий задний ход, очиститель лобового стекла, обмотка возбуждения генератора, указатели поворота, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	С этой позиции работает дальний свет фар, задний передний противотуманный, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, фартер.
«II» — стартер	30 — внутренний
	30/1 — 15/1	Такие же цепи работают как «зажигание»
	30–50	Включает стартер
III — Парковка	30 — int	Те же цепи работают как «зажигание»
	30/1 — р.	Стояночное освещение

Как проверить исправность / неисправность замка зажигания «Девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя. В такой ситуации необходимо отремонтировать замок зажигания или, в случае серьезной неисправности, просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться в исправности неисправности замка зажигания. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение.Во время таких действий следует замкнуть цепь, по которой оценивается работоспособность замка. Например, при повороте ключа зажигания в третье положение должна срабатывать система защиты, а при повороте ключа в нулевое положение эта система должна отключиться. Любые отклонения здесь говорят о реальных проблемах с зажиганием.

Еще один способ проверить работоспособность замка — покрутить руль. Его не следует блокировать. Блокировка должна срабатывать только при вторичном повороте ключа зажигания из первого положения во второе.А во втором положении ключ, как известно, можно повернуть только с нулевого положения.

Наиболее частые проблемы с замком зажигания.

Многие из «девятки» владельцев отмечают одну неприятную особенность своих железных «коней» — это то, что со временем замок зажигания в них просто тюрьма. Даже если установили совсем недавно. Скорее всего, данный дефект — заводской брак и нужно обращаться в магазин, где вы приобрели новый замок зажигания (для этого лучше оставить чеки с покупок на возврат.Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при запуске двигателя клин замка зажигания на стартер поступает напряжение, что может привести к выходу из строя этой детали. Но это вовсе не значит, что за новой запчастью нужно бежать в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок щелкает.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление.Этот элемент состоит из двух частей: механической и электрической.
Из-за этой неисправности замка зажигания на ВАЗ 2109 многие могут представить большие проблемы, справиться с которыми они не могут сами. Данное издание ставит перед читателем цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Что такое я

Для начала приведем структуру замка.
Узнаем, как это выглядит, каков принцип работы и так далее:

• Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, не зависящие от замка. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийный пункт, лампочка салона и подсветка на торпеде.

• Замки зажигания разные: нового или старого образца. Первая разновидность без реле имеет три позиции и короткий ключ, вторая с реле — четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Характерные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что при обнаружении проблем вы можете устранить их своими руками, потому что на девятке, как правило, установлена ​​устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в неисправности

Вот совет, как убедиться, что замок зажигания действительно не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.Обязательно встречаются в этой цепи в цепочке. Смотрим по схеме: если клавиша «1», работает ли наружное освещение или приборы управления;
• Рекомендуется проверить все позиции замка. Если наблюдаются отклонения от нормы, проблема с замком;
• Проверить исправность замка зажигания можно и следующим способом: покрутить руль, который не должен блокироваться. Блокировка на рабочем рулевом колесе должна быть только при вторичном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок, можно: взять обыкновенную переносную лампу и одним концом подсоединить к массе, другим — к замку.Включите зажигание — если лампочка горит нормально, замок в порядке. Если лампочка тускло или не горит — замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок обнадеживает. Это даже наблюдается в «девятках», когда замок новый. Причина — заводской брак или то, что показано ниже.

Примечание. Стан замка может быть из-за проблем взаимодействия со стартером.В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок сломается.

• Замок со временем изнашивается, что приведет к его плохой работе;
• Замок зажигания легко обнадеживает неудачной попыткой угона автомобиля, а также любым неточным движением.

Ремонт и замена

Как правило, замок можно отремонтировать. В случае неудачи его придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранилась или есть возможность поменять замок целиком, то лучше сделать последнее.

Личинки и их замена

Так сделайте следующее:

• Снимаем крышку и откручиваем болты крепления, затягивая хомут замка зажигания.

Примечание. У болтов есть срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала ослабляют ударом неровностей, а потом откручивают проходом.

• Две части зажима отделяются таким образом, что они выходят из зацепления;
• Личинку можно менять уже на этом этапе эксплуатации;
• Вытаскиваю боковой штифт, который держит личинку в замке.

Совет. Личинку легко демонтировать тонкой отверткой, например, с часов. При этом нужно постучать по замку молотком.

• Если вытащить личинку, после того, как был удален боковой штифт, ничего не получится, можно попробовать забить личинку тонким сверлом;
• Если вам снова не удалось удалить личинку, рекомендуется окончательно снять блокировку;
• Удалите заглушки проводов.

Примечание. Одна из заглушек (та, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно прикрыть рукой панель.

• Если замок зажигания с реле, то используйте его из-под панели;
• Разъем разъединителя;
• Так же снимаем массовую проволоку;
• Снимаем крышку, нажимая на защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверка работы на месте перед тем, как собрать все на место.Поверните ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки руля. Если рулевой вал не заблокирован при полном повороте балки, отрегулируйте правильное расположение замка на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до отрыва головки. Желательно использовать ключ на «10».

Контактная группа

Если выход из строя замка заключен в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию замка (как это сделать, написано выше).
Вот несколько рекомендаций, которые необходимо соблюдать:

• Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо раскрыть. Сделайте это проще всего с помощью шитья.

Неисправности замка зажигания на ВАЗ 2109 сможем устранить своими руками.В процессе работы будет очень полезно изучить различные фото — материалы и схемы, посмотреть тематический видеообзор.
Цена ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выкрутите шесть винтов кожуха стойки.

Снимите нижнюю крышку рулевой колонки лицом к замку зажигания.

Снимите верх рулевой колонки.

Отсоединить колодку с проводами замка зажигания от жгута проводов.

Отсоединить колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы выключить противоугонное устройство.Откручиваем четыре крепежных болта (два болта расположены сверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109 Схема проводов

Замок зажигания ВАЗ 2109 Принципиальная электрическая схема и переключатель выключателя 1 — реле зажигания, 2 — Штекерный разъем замка зажигания, 3 — Замок зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Положение ключа	Контакты под напряжением	Цепи в комплекте
«0» — включены
Очки «I»		Наружное освещение.Осветительные приборы. Фары дальнего света
		Обмотка возбуждения генератора. Система зажигания. Очиститель лобового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Обратный свет. Устройства управления
		Средняя и дальняя фара. Туман. Faroocomiters. Очиститель заднего стекла. Обогрев заднего стекла. Шайба. Вентилятор отопителя. Система вентилятора охлаждения двигателя
«II» -статер		См. Позицию I
		См. Позицию I
		Стартер
«III» стоячий		См. Позицию I
		Габаритный свет

Устройство Снятие и установка замка зажигания, а также подключение контактной группы группы замка зажигания ВАЗ 2109 не зависит от типа панели приборов, то высокий, то низкий, замки зажигания одно и тоже.

Всем владельцам этого автомобиля необходимо знать, что представляет собой схема и возможные нарушения в работе этого замка. В случае поломки, зная эти вещи, вы сможете решить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четыре положения, у которых есть длинный ключ. А новый образец без реле, с тремя позициями (короткий ключ).

При любой из неисправностей может помочь ремонт замка, однако, если он не исправит ситуацию, потребуется полная замена устройства или его контактной группы в зависимости от проблемы.

Однако перед тем, как принимать какие-либо меры, следует убедиться, что замок зажигания действительно неисправен. Проверить правильность и правильность работы замка можно с помощью проводов, соединяющих провода, которые в зависимости от различных положений ключа показаны, между контактами которых происходит замыкание.

Несмотря на то, что сломан замок зажигания или сгорела его контактная группа, мы в любом случае открываем замок.

Итак, для замены замка необходимо произвести следующие действия:

Необходимо снять катушку руля, открутив винты, соединяющие верхнюю и нижнюю части колеса.При снятии защиты мы получаем доступ к самому замку и переключателям похищения.

Снимите облицовку с пластика, открутив ее отверткой.

Установите новый замок, соблюдая все эти действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если есть такая возможность его поменять. При этом очень важно позаботиться о том, чтобы новый замок был действительно качественным.

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек.Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного подразделения Lada «Спутник». На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 1980-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109.Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе стал значительным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик. Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Поскольку в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей испытывали трудности с транспортировкой своих родных и близких, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей.В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова не было ни слова: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все получилось в обратном порядке.В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверными хэтчбеками.

Выход на рынок нового автомобиля, спроектированного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа.Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как выяснилось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990-х. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Экстерьер

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом.Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар. В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная часть кузова в своем роде, примыкающая к капоту и установленным впереди крыльям.Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники. Такой наряд элементов уменьшился, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями смотрелись неприятно.

Решили использовать только одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы.Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных черт».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров.Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили выпуск бензобаков из пластика, которые намного проще и легче собрать, чем другие. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов.Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 вида панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес автомобиля, но с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, так что не стоит отвлекаться от езды по дороге.

Частично это было достигнуто за счет компактного расположения элементов управления. Внутри руля расположен один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники.Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья хорошо фиксируются на теле. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью. Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-х тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литра на сотню километров и 5,7 литра в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадок» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается. Таким образом, в городе этот показатель держится на уровне 8,6 литра на сотню, а на трассе падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самый компактный — это 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин.Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме составляет около 6,7 литра на каждые 100 километров.

Кроме того, позже начали выпускать двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Максимальный крутящий момент 118 Нм достигается при 2800 об / мин.На каждые 100 км пути расход топлива ВАЗ 2109 составляет 8,0 л в черте города и 5,8 л по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике».Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед.Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча». Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своей конструкции такая балка аналогична многочисленным переднеприводным машинам прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади. Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель управления сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплял обшивкой.Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей кареткой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки. Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, поскольку имеется небольшое искажение.Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость активности в тихом скоростном режиме, при этом плотно и с натяжением наматывается на торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется.Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому в большей степени описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать.Была стандартная печка, простой руль и штатные сиденья с установленными ремнями безопасности.

Наружные зеркала заднего вида можно было регулировать изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысок, поэтому вы можете купить машину на ходу от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшие средства, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы управлять машиной, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

• Недорогая машина советского производства;
• Передний привод, безусловно, можно считать плюсом;
• Допустимая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
• Допустимый расход топлива;
• Идеально для тюнинга;
• Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

• Коррозия металла;
• Внешность явно на любителя;
• Небольшой ресурс некоторых деталей;
• Промежуточная шумоизоляция салона;
• Малооборудование;
• Очень мало свободного места, особенно для задних пассажиров;
• Багажник малый;
• Плохая проходимость;
• Салон некачественный;
• Низкий уровень безопасности;
• Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 до сих пор остаются противоречивые чувства. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, автомобиль идеален для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также очень хромает качество материалов и пластика, используемого для отделки, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что автомобилю уже много лет и в свои годы он был очень популярен в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.«Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

на заметку начинающему автомобилисту

Добро пожаловать!
Сегодня мы заменим приборную панель «нижняя панель» на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Примечание!
В артикуле заменяется комбинация приборов на нижней панели! (О том, как заменить комбинацию приборов на высокой панели, читайте в статье «»)

Сколько будет стоить замена приборной панели низкой панели на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная комбинация приборов «низкая панель» вам обойдется примерно в 1000-2400 рублей.

Что нужно для замены нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.

Как заменить нижнюю панель панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините трос спидометра от коробки передач.
2) После чего отверткой откручиваем два винта, которыми крепится козырек панели приборов.

Примечание!
На фото руль снят для наглядности!

4) Затем, зажав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от эконометрического штуцера.

Примечание!
Если кабель сильно изношен, замените его новым!

10) Снимите комбинацию приборов с панели.

Установка:
1) Установите новую комбинацию приборов в порядке, обратном снятию.

Важно!
1) Перед началом работы отсоединить минусовой полюс от аккумуляторной батареи!

Для новичков!
Вопрос: Как выглядит стандартная «нижняя панель» комбинации приборов?
Ответ:

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками для регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Для улучшения тюнинга приборной панели ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку.Не требует серьезного вмешательства в приборную панель. Комбинация приборов ВАЗ 2109, оснащенная высокой панелью, просто меняется.

Улучшение подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все индикаторы снаружи. Качество такого освещения довольно низкое. Для того, чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторую доработку. Обычно здесь используется прозрачная накладка.Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель машины ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Чтобы новая крышка подсвечивалась изнутри, сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником. Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов.Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диодов следующая.

По окончании проклейки диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. Выполняя данный ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, производят тюнинг передней панели.Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимают штатную торпеду, после чего производятся дополнительные работы. Хотя такой ремонт очень хлопотный, результат стоит того, чтобы на него потратить свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Для быстрого и качественного проведения такого ремонта потребуются следующие инструменты и материалы: отвертка универсальная

• ;
• ключи рожковые;
• набор торцовых головок;
• плоскогубцы;
ножницы
• ; Поролон
• ;
• плотный материал с липучкой (герлен).

Перед снятием панели отсоедините кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого управления выкручиваются шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии. Для этого сначала монтируют оболочку.Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос незаметно снимается. На следующем этапе эксплуатации снимается замок зажигания, после чего устройство снимается.

Еще одна схема разборки относится к рулевому управлению. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок демонтируется узел соединения руля направления с валом и снимается штурвал. Далее закручиваются оставшиеся крепежные винты, после чего освобожденная торпеда снимается.На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.

В разобранной торпеде открывается доступ к форточкам системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

На автомобили семейства ВАЗ 2109 с завода устанавливались как низкие, так и высокие панели приборов. Подробное описание приборной панели ВАЗ 2109 как низкой, так и высокой можно увидеть, прочитав эту статью.

Панель приборов ВАЗ 2109 высокая панель

Описание панели приборов ВАЗ 2109 (Высокая панель) : 1.Замок зажигания, 2. Выключатель аварийной сигнализации, 3. Рычаг переключателя стеклоочистителей и омывателей, 4. Гнездо магнитолы, 5. Центральные форсунки систем вентиляции и отопления салона, 6. Бортовой компьютер (серийно установлен). , 7. Панель приборов, 8. Крышка бардачка, 9. Боковые форсунки системы вентиляции и отопления, 10. Накладка на динамик, 11. Полка, 12. Переключатели стеклоподъемников (устанавливаются в комплекте), 13 Прикуривателя, 14. Пульт управления вентиляцией и обогревом Нахожусь в салоне, 15.Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Ручка крышки воздушной заслонки карбюратора, 19. Педаль акселератора, 20. Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений (устанавливается в комплекте), 26. Выключатель заднего противотуманного света, 27. Выключатель противотуманных фар (устанавливается в комплекте), 28. Обогрев заднего стекла, 29 Рычаг блокировки капота, 30. Указатель поворота и переключатель фар, 31. Выключатель наружного освещения, 32.Приборный щиток.

Детали на комбинации приборов для высокой панели (торпеды) ВАЗ 2109

1. Спидометр, 2. Ручка сброса для счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Указатель уровня топлива, 6. Световая панель для бортовой системы мониторинга, 7. Дисплей «ТЕСТ», 8. «СТОП», 9. Контрольная лампа неисправности стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12.Контрольная лампа износа передних тормозных колодок, 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контроль падения уровня масла в картере двигателя la МПа, 15. Указатель температуры охлаждающей жидкости, 16. Тахометр, 17. Стояночный тормоз. световой индикатор, 18. Контрольная лампа системы впрыска «CHECK ENGINE» («Проверьте двигатель»), 19. Контрольная лампа крышки карбюратора, 20. Контрольная лампа остатка топлива, 21. Контрольная лампа аварийного давления масла в системе впрыска. система смазки двигателя, 22. Контрольная лампа включения указателей правого поворота, 23.Контрольная лампа заряда аккумулятора, 24. Контрольная лампа контрольная лампа поворота левого указателя поворота, 25. Контрольная лампа непристегнутых ремней безопасности, 26. Контрольная лампа незакрытых дверей, 27. Контрольная лампа включения габаритных огней, 28 Контрольная лампа включения дальнего света фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») Системы снижения токсичности.

Панель приборов ВАЗ 2109 низкая панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1.Комбинация приборов, 2. Выключатель зажигания, 3. Панель приборов, 4. Центральные патрубки системы вентиляции и отопления, 5. Боковые патрубки системы вентиляции и отопления, 6. Крышка перчаточного ящика, 7. Полка, 8. Заглушка, 9 Выключатель обогрева стекла двери задка, 10. Выключатель задних противотуманных фар, 11. Выключатель аварийной сигнализации, 12. Центральный выключатель наружного освещения, 13. Панель управления. для системы вентиляции и отопления, 14. Разъем для магнитолы, 15. Рычаг переключения передач, 16 Рычаг стояночного тормоза, 17.Пепельница, 18. Прикуриватель, 19. Рычаг переключателя стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Крышка крышки воздушной заслонки карбюратора, 24. Выключатель звукового сигнала, 25. Ручка ежедневного сброса счетчик пробега, 26. Переключатель освещения приборов, 27. Рукоятка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг переключателя указателей поворота и фар.

1. Спидометр, 2. Индикатор температуры охлаждающей жидкости, 3. Вольтметр, 4.Индикатор уровня топлива, 5. Контрольная лампа остатка топлива, 6. Эконометрический, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа «СТОП», 10. Контрольная лампа зарядки аккумулятора, 11. Контрольная. лампа прикрытия воздушной заслонки карбюратора, 12. Контрольная лампа включения аварийной сигнализации, 13. Контрольная лампа падения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа и давление масла. , 16. Контрольная лампа указателей поворота, 17. Контрольная лампа включения габаритного фонаря 18.Контрольная лампа Задние противотуманные фары 19. Контрольная лампа индикатора дальнего света 20. Контрольная лампа включения обогрева стекла задней двери.

Как снять панель приборов на ВАЗ 2109 высокая

1. Снимите облицовку рулевого колеса.
2. Отверните гайку рулевого колеса так, чтобы конец гайки был заподлицо с концом вала рулевой колонки. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не откручивайте сразу гайку колеса: при резком ударе рулевое колесо может соскользнуть со шлицев и нанести травму.Отметьте положение руля относительно вала.
3. Резкие удары рукой сбивают рулевое колесо со шлицев рулевого вала
4. Наконец откручиваем гайку и снимаем руль.
5. Выверните шесть винтов, крепящих нижнюю крышку рулевой колонки.
6. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.
7. Снять верхний капот рулевой колонки.
8. Ослабьте болт крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
10. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя. При отключении колодок с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
11. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.
12. Вытяните ручку воздушной заслонки карбюратора (всасывание), чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта крепления накладки консоли панели приборов.
14. Снимите накладку с консоли.
15. Выньте гнездо прикуривателя из розетки.
16. Выньте пепельницу из гнезда, нажав на заглушку сигареты.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления нагревателем, поддев их отверткой.
19. Отсоедините колодку проводов от переключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора фар, потянув ее на себя.
22. Снимите ручку переключателя освещения комбинации приборов.
23. Отверните гайку крепления гидрокорректора света фар.
24. Вставить выключатель освещения комбинации приборов и корректор света фар в панель.
25. С помощью отвертки снимите боковые форсунки с обеих сторон панели приборов.
26. Выкрутите по одному винту на крышке с обеих сторон панели приборов.
27. Подцепите отверткой и снимите переключатель внешнего освещения с панели.
28. Отсоедините колодку с проводами от выключателя внешнего освещения. Вставьте блок внутрь панели приборов.
29. Подцепить отверткой и вынуть розетку для радиоаппаратуры. Если на автомобиле установлено радиооборудование, сначала снимите его.
30. Выверните винт, которым крепится обшивка панели приборов.
31. Вставьте две отвертки, чтобы загнуть пластиковые защелки.
32. Поднимите облицовку приборной панели.
33. Отсоединить колодку с проводами от гнезда прикуривателя.
34. Отсоедините колодку с проводами от разъема освещения прикуривателя.
35. Отсоедините колодку с проводами от лампы освещения выключателя аварийной сигнализации.
36. Отсоедините колодку с проводами от выключателя сигнализации и окончательно снимите накладку панели приборов.
37. Слегка отожмите и снимите накладку динамика с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.
38. Отсоедините колодку с проводами от выключателя обогрева стекла двери спинки.
39. Снять блок с переключателя задних противотуманных фар.
40. Выверните два винта, которыми крепится комбинация приборов.
41. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.
42. Отсоедините красный блок с проводами от комбинации устройств.
43. Отсоедините колодку с проводами от бортовой системы управления.
44. Отсоединить блок замка зажигания с проводами от реле зажигания.
45. Отсоедините провод массы от реле зажигания.
46. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
47. Выкрутите по одному винту нижнего крепления панели приборов с двух сторон.
48. Отсоединить обувной ящик от проводов лампы перчаточного ящика.
49. Ослабьте два крепежных винта и опустите панель управления нагревателем вниз.
50. Откручиваем два винта на верхнем креплении панели приборов с двух сторон.
51. Возьмите отвертку и выньте по одной заглушке с каждой стороны приборной панели. Выкрутите по одному винту со стороны панели приборов с обеих сторон панели.
52. Выкрутите винт центрального крепления панели приборов.
53. Снимите приборную панель.

Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.

Как снять торпеду на ваз 2109 low

1. Снимите три ручки управления нагревателем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Выверните два винта, которыми крепится облицовка консоли панели приборов с обеих сторон консоли.
4. Наденьте подушечку на себя.
5. Отсоедините колодку с проводами от выключателя задних противотуманных фар.
6. Отсоедините две колодки с проводами и один провод от переключателя обогревателя заднего стекла.
7. Отсоедините колодку с проводами от выключателя сигнализации.
8. Снимите блок проводов с выключателя наружного освещения.
9. Отсоединить колодку с проводами освещения прикуривателя.
10. Отсоедините жгут проводов от прикуривателя и снимите облицовку консоли.
11. Выверните четыре винта, которыми крепится панель управления нагревателем.
12. Выверните два винта, которыми козырек крепится к комбинации приборов.
13. Снимите козырек комбинации устройств.
14. Сожмите пружинные зажимы.
15. Снимите корпус комбинации приборов с панели.
16. Отверните гайку крепления и отсоедините трос от спидометра.
17. Отсоедините белый блок с проводами от комбинации приборов.
18. Снимите шланг с эконометрического штуцера.
19. Вынуть шплинт.
20. Отсоедините трос сброса суточного счетчика пробега от спидометра.
21. Отсоедините красный башмак от комбинации приборов.
22. Снимите ручки гидрокорректора фар и выключатель освещения комбинации приборов, потянув их на себя.
23. Отверните гайку крепления выключателя освещения комбинации приборов.
24. Отверните гайку крепления гнезда гидрокорректора света фар.
25. Снимите рулевое колесо и подрулевые переключатели.
26. Установите ключ в замке зажигания в положение «1», чтобы выключить противоугонное устройство, и отсоедините блок с проводами замка зажигания.
27. Отверните два болта и две гайки крепления трубы рулевой колонки.
28. Снимите трубку рулевой колонки с замком зажигания.
29. Вытяните ручку воздушной заслонки карбюратора (всасывание), чтобы появилась тяга, и снимите ручку с тяги.
30. Выверните два винта, которыми направляющий стержень воздушной заслонки крепится к панели приборов.
31. Выверните винт, которым крепится панель приборов с левой стороны.
32. Выкрутите винт нижнего крепления панели приборов с левой стороны.
33. Выверните винт, которым панель приборов крепится справа.
34. Выкрутите винт нижнего крепления панели приборов с правой стороны.
35. Выверните винт, которым панель приборов крепится к бардачку.
36. Ослабьте один винт, которым консоль панели приборов крепится с обеих сторон, и снимите панель приборов.

Установка малой торпеды на ВАЗ 2109 производится в порядке, обратном снятию.

Если у вашего автомобиля низкая приборная панель, рекомендуем установить накладки на панель ВАЗ 2109, они придадут интерьеру автомобиля более современный вид и удобство использования торпеды в целом.

Дизайн салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели — очень трудоемкая работа, на которую уходит достаточно времени. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Процедура демонтажа нижнего варианта

Низкая панель приборов используется на некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть кабины, то проделайте работу так:

1. Первым делом снимаем со щита 3 ручки, переключая режимы печки.
2. Снять ручку управления воздушным потоком просто — слегка потяните ее на себя.
3. С обеих сторон экрана снимите фиксаторы декоративной накладки и сдвиньте ее на себя.
4. Отсоединить колодки с проводами от выключателей противотуманных фар и обогревателя заднего стекла. Последний — это еще один провод, который нужно отключить.
5. Отсоедините выключатель аварийного освещения и прикуриватель.
6. Теперь можно приступить к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 фиксатора, которые необходимо будет удалить.
8. Далее снимаем 2 крепежа с панели приборов.
9. Снять козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации устройств.
11. Открутите крепления спидометра и отсоедините его от троса привода.
12. На панели приборов найдите блок с белыми проводами и отключите его от питания.
13. Найдите эконометрический штуцер и снимите с него шланг.Затем вы можете удалить шплинт.
14. Затем отсоедините спидометр от троса, с помощью которого снимаются показания прибора за сутки.
15. Отключите красную проводку от источника питания.
16. Вытащить ручки гидрокорректора и выключателя света.
17. Отверните две крепежные гайки, которые находятся у домкрата гидрокорректора и рядом с переключателем подсветки приборов.
18. Снимите рулевое колесо и расположенные под ним переключатели.
19. Снять силовые блоки с замка зажигания можно только в том случае, если перевести ключом в положение 1.
20. Снимите 2 крепежа и столько же гаек с рулевой колонки.
21. Вместе с выключателем зажигания снимите рулевую колонку.
22. Потяните рукоятку воздушной заслонки на себя, чтобы снять ее со звена. Эта тяга удерживается двумя крепежными элементами, которые необходимо удалить.
23. С левой стороны и внизу панели приборов отверните болты. Проделайте то же самое с правой стороной.
24. Внутри бардачка есть еще одно крепление, которое нужно открутить.
25. Снимите последние крепления и осторожно снимите панель.

Теперь вы можете заменить ее на новую торпеду или провести плановый ремонт.

Как снять высокую панель типа

Если на ВАЗ-2109 установлена ​​высокая модель панели, то действовать нужно иначе:

1. Сначала снимите рулевое колесо, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух шурупах.
4. Снимите пепельницу и прикуриватель.
5. Вытяните ручку управления вентилятором.
6. Подденьте отверткой и снимите декоративные ручки управления обогревателем отопителя салона.
7. Будьте осторожны при снятии колодок силовых проводов, идущих к переключателю печки и к лампе подсветки регулировки обогрева.
8. Снимите ручки корректора фар и управления освещением приборной панели.
9. Поверните эти ручки с головкой под торцевой ключ и осторожно вставьте их внутрь.
10. Снимите дефлекторы обдува левого и правого боковых окон, а также открутите крепеж, который находился под ними.
11. Подденьте выключатель фар отверткой и потяните на длину проводов, отключите от сети. Верните блок обратно в пластиковую часть.
12. Снимите магнитолу или стандартную магнитолу, а затем открутите центральную декоративную опору.
13. По краям декоративной накладки есть защелки, которые нужно прижать, чтобы снять декоративную часть панели приборов движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные крышки и динамики, отсоединив их от проводки. После этого обесточьте заднее стекло и выключатель противотуманных фар.
16. Откручиваем крепления и снимаем панель приборов, откручиваем центральный винт на спидометре и отсоединяем его от тросов.Отсоедините щиток.
17. Отсоединить и отсоединить замок зажигания, отсоединить тягу управления воздушной заслонкой от источника питания.
18. Отсоедините свет в личном отсеке от лампы питания. Выверните оставшиеся крепления слева и справа, снимите панель.

Отечественный автопром всегда несколько отставал от западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности. «Восьмерка», появившаяся в 84-м году прошлого века, была заменена своим пятидверным «двоюродным братом» «Девяткой» всего через три года, то есть в 1987 году.Он отличался не только наличием дополнительной пары дверей, но и другими дизайнерскими решениями. Его существенно доработали инженеры-разработчики КБ АвтоВАЗ, как и приборная панель автомобиля ВАЗ 2109, что сразу бросается в глаза искушенному отечественному автолюбителю.

Дизайнеры решили, что далеко ходить не стоит, и не пошли по пути своих зарубежных коллег. Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был быть чем-то выдающимся.Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочей лошадки», а потому особого шика от нее никто не ожидал. Из-за этого приборная панель была оформлена достаточно просто и понятно. Но с этим справился даже ребенок, и это, конечно, обрадовало потребителей.

Панель приборов Nines имела прямоугольную, стандартную форму, закругленные углы, а также стильные козырьки, на Волжском автозаводе появились чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов.Сразу видно, что надо было хорошо поработать над расположением устройств на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.

Низкая и высокая панель

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились значительно позже и по ряду причин были менее удачными. Они также отличались от начала выпуска 87-го и последующих модификаций.Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешняя конструкция претерпела незначительные изменения, в основном спереди.

На нижней приборной панели был только один индикатор часового типа, на классическом — спидометр, а на верхней панели — два основных, больших датчика (те же спидометр и тахометр). Кроме того, индикатор уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.

На «низком» пульте тоже был вольтметр, который впоследствии убрали за ненадобностью. Спидометр размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девяткой» так и не стало.

Сразу над стрелкой спидометра был показан суточный пробег автомобиля, а под ним — общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней — по центру.

Все остальные индикаторы работы систем автомобиля на «низком» пульте собраны в специальном блоке с левой стороны, в виде специальных сигнальных ламп.

Например, датчик давления масла, регулятор заслонки карбюратора, функциональный знак «СТОП», включение / выключение габаритов и т. Д. Высокая панель была устроена иначе, спидометр и тахометр размещены по бокам, а в средней части находились все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части панели приборов расположилась дополнительная лента индикаторов. Однако «высокая» панель не особо понравилась автомобилистам, так как на морозе она начинала дребезжать, а печка с ней работала намного хуже, чем с «низкой».

Европанель для ВАЗ 2109

Кроме того, с 1996 года специально для модели ВАЗ 2108 разработана более современная панель приборов, которая получила название «Европанель». Естественно, что устанавливать его, хотя бы как вариант, начали.Панели этого типа имели трапециевидную форму с закругленными краями, выглядели более эргономичными и обтекаемыми, а значит, более привлекательными.

Тахометр и спидометр заняли лидирующее место на европанели, а все остальные индикаторы и индикаторы были размещены вокруг, играя второстепенную роль, однако не мешая водителю считывать информацию друг от друга. Причем датчики пройденного расстояния, за сутки, и вообще в этой версии уже были цифровые, как дань все более развивающемуся научно-техническому прогрессу.

Схема подключения автомобиля — знать место каждого провода! Как читать электрические схемы автомобиля? Как правильно читать электрические схемы

Сегодня машина давно перестала быть роскошью в семье. Сегодня личный автомобиль стал неотъемлемой частью рабочего дня любого делового человека. Для одних это незаменимый помощник, зарабатывающий деньги, для других — еще один член семьи, которому требуются постоянные денежные взносы. Хорошо, когда машина новая и безотказная.В ремонте нет необходимости, головная боль с заменой фильтров, масла, регулировок колес и т. Д. К сожалению, не многие из нас готовы сразу ехать и покупать новую машину из салона. Так что вам придется столкнуться с различными проблемами его восстановления и ремонта. Хорошо, когда есть средства на его ремонт профессиональными автомеханиками (хотя, если бы они были, была бы новая машина), но когда их нет, мы, засучив рукава, начинаем разбираться в своей машине на своей. сил и силы друзей и знакомых.Одна из объемных тем, требующих подробного объяснения, — это электрическая схема автомобиля. Ведь неважно, являетесь ли вы владельцем старой «Лады» или новенького Мерседеса, рано или поздно вам придется заниматься заменой предохранителей, ремонтом силовой проводки или обновлением перегоревших ламп. Что ни говори, а в машине довольно много электрических схем, и неважно, старая она или новая, отечественная или иномарка. Конечно, невозможно охватить весь автопром, описав электрическую схему автомобиля в одной статье, поэтому мы решили рассказать о работе электрической части отечественного автомобиля, а также поговорить об электронике импортного производства. иномарки.Для простоты понимания модели будут описаны не новые. Мы уделим особое внимание отдельным электрическим датчикам и компонентам, а также рассмотрим их работу и проверки работоспособности, чтобы автолюбитель, неожиданно столкнувшийся с дорожной проблемой, был готов ее решить и устранить. Для этого у каждого автомобилиста должен быть хотя бы самый дешевый китайский тестер в арсенале дорожного ремонтного инструмента, который может проверить цепь на короткое замыкание, сопротивление контактов датчика и текущее напряжение.

Электрическая схема автомобиля ВАЗ-2108

На рисунке изображена электрическая схема ВАЗ-2108. На первый взгляд может показаться, что электрическая схема сложная и запутанная, на самом деле это не так. К тому же в этой модели автомобиля электрическая схема считается одной из самых простых и понятных. Чтобы понять, как работает электрическая часть отечественного автомобиля, пройдемся по нумерации и назначению элементов схемы. Все электрические соединения схемы для наглядности обозначены проводниками разного цвета.Если провода уходят в жгут (а в машине вся жгут), они обозначаются серыми линиями с диагональной полосой. Это утверждение относится только к данной схеме. В электрической схеме автомобиля другой модели нужно следить за его цветовым кодом на предмет наличия проводов.

1. Блок-фара — содержит 3 лампы: лампа ближнего / дальнего света с двумя нитями накала, фонарь габаритный и лампа указателя поворота. Сюда поступает только управляющее положительное напряжение. Масса снимается прямо с кузова автомобиля.Если есть проблемы со светом (мигает, горит тускло или постоянно перегорает лампочки, то сначала проверьте массу).

2. Электродвигатели постоянного тока для очистителей фар (доступны не на всех моделях, в основном в экспортном исполнении).

3. Концевой выключатель освещения моторного отсека, который загорается при открытии.

4. Звуковой сигнал (звуковой сигнал). При его выходе из строя необходимо проверить реле, которое им управляет, а также соответствующий предохранитель.

5.Электродвигатель постоянного напряжения, на шкиве которого установлен вентилятор охлаждения радиатора. Когда температура охлаждающей жидкости достигает критической точки, срабатывает датчик включения электродвигателя, замыкающий 86-й контакт реле на массу. Реле соединяет 87 и 30 контактов, вентилятор начинает работать. Как только температура упадет, датчик размыкает управляющие контакты, и вентилятор прекращает работу. Положительное напряжение с генератора поступает на реле от контактной группы замка зажигания.

6. Датчик температуры мембранного типа, контролирующий работу охлаждающего вентилятора.

7. Трехфазный генератор, вырабатывающий положительное напряжение 13,8-15 вольт в зависимости от его скорости. Для выпрямления внутри него из диодов собрана схема Ларионова.

8. Электромагнитный клапан, контролирующий включение омывателя фар.

9. Электромагнитный клапан, контролирующий включение омывателя заднего стекла.

10.Электромагнитный клапан, контролирующий включение омывателя лобового стекла.

11. Свечи зажигания (по одной на каждый цилиндр). Важный элемент при воспламенении смеси. От их состояния зависят динамические характеристики автомобиля, а также расход топлива.

12. Прерыватель-распределитель зажигания, контролирующий возникновение импульсов тока и появление искр на свечах зажигания в определенный момент времени (актуально для карбюраторных двигателей).

13.Катушка зажигания, в которой напряжение бортовой сети преобразуется в высоковольтные разряды, необходимые для искрения на свечах зажигания.

14. Концевой выключатель лампы подкапотного пространства.

15. Датчик, отображающий температуру охлаждающей жидкости.

16. Стартер — двигатель постоянного действия с ротором, который раскручивает маховик двигателя до образования искры на свечах зажигания. Это необходимо для того, чтобы завести машину.

17. Аккумуляторная батарея — вместе с генератором образуют основной элемент питания бортовой сети автомобиля.

18. Бочки с электронным выключателем — поплавковые. Датчик указывает на отсутствие или низкий уровень охлаждающей жидкости в системе автомобиля.

19. Выключатель — подает управляющие импульсы на катушку зажигания, которые усиливаются катушкой зажигания и распределяются прерывателем на каждую свечу.

20. Датчик верхней точки поршня первого цилиндра (в инжекторных двигателях иномарок это магнитный зуб на маховике, либо отсутствие зуба).

21. Диагностический разъем для подключения специализированного оборудования.

22. Модуль управления электромагнитным клапаном в карбюраторе.

23. Реле, через которое подается напряжение с замка зажигания на стартер на момент автозавода.

24. Прицеп, отключающий карбюратор.

25. Электромагнитный клапан в карбюраторе.

26. Датчик, указывающий на низкое давление масла. Лампа на панели приборов указывает на то, что необходимо срочно долить моторное масло.

27. Электродвигатель, который включается при мытье окон и нагнетании омывающей жидкости.

28. Электродвигатель печки.

29. Специализированное сопротивление, изменяющее ток электродвигателя печки, а соответственно и скорость обдува.

30. Переключатель скорости вентилятора печи. Он отображается на передней панели управления в салоне автомобиля.

31. Электродвигатель, управляющий дворниками, очищающими лобовое стекло.

32.Прикуриватель, выставленный в салоне.

33. Лампа подсветки рычагов управления печкой и каменкой.

34. Отдельная розетка для подключения выносной лампы на 12 вольт.

35. Подсветка капота.

36. Лампа, которая встроена в перчаточный ящик и загорается при его открытии.

37. Монтажный соединительный блок с коммутационными зажимами и предохранителями.

38. Выключатель освещения для электроприборов.

39. Концевой выключатель лампы стояночного тормоза.Обычно в него встроен механизм.

40. Выключатель стоп-сигналов (стоп-сигнал).

41. Многофункциональный переключатель поворотов, омывателя фар и включения ближнего и дальнего света на рулевой колонке.

42. Кнопка — выключатель головного света.

43. Кнопка — выключатель, активирующий аварийный останов.

44. Выключатель задних противотуманных фонарей.

45. Предохранитель цепи задней противотуманной фары.

46. Кнопка — выключатель обогрева заднего стекла.

47. Боковые фонари указателей поворота.Они идут параллельно с передними и задними фонарями.

48. Лампа для внутреннего освещения авто.

49. Разъем, подключенный параллельно к лампе салона, для дополнительного индивидуального освещения салона.

50. Выключатель освещения боковых стоек в салоне.

51. Реле зажигания автомобиля. Довольно часто это не удается. Сначала проверьте, перестал ли автомобиль подавать признаки жизни и не заводится ли он.

52. Контактная группа зажигания.

53.Панель приборов, на которой отображаются основные приборы и сигнальные лампы.

54. Концевой выключатель лампы сигнализации закрытия заслонки карбюратора (всасывания).

55. Задние фонари на 5 ламп. Масса присоединяется аналогично передним фарам к кузову автомобиля.

56. Поплавковый датчик уровня топлива в бензобаке.

57. Электродвигатель стеклоочистителя заднего стекла.

58. Лампы освещения номерного знака подключены параллельно.

Эту или любую другую подобную электрическую схему автомобиля можно найти в сервисной инструкции по ремонту и обслуживанию конкретной модели или в Интернете.Здесь мы рассмотрели обобщенную схему сборки. Также представлены электрические схемы автомобиля отдельных узлов, более подробно раскрывающие суть работы электроники автомобиля. Для импортированных моделей в основном все схемы указываются блоками или чертежом узла.

Основные датчики системы управления двигателем и методы их проверки

Ниже мы рассмотрим основные датчики управления двигателем в автомобилях Daewoo. Такое оборудование установлено на многих автомобилях, поэтому данный раздел будет актуален для большинства начинающих автомобилистов.

Датчик температуры охлаждающей жидкости

Этот датчик температуры представляет собой термистор, сопротивление которого изменяется в зависимости от температуры. Зависимость изменения обратно пропорциональна. Чем выше температура, тем ниже его сопротивление. Проверяется методом измерения сопротивления обычным электронным тестером. Значения термостойкости приведены в таблице.

Если показатели отклоняются от значений, указанных в таблице, датчик будет врать.В этом случае стоит заменить.

Датчик температуры воздуха

Датчик температуры воздуха приклеен к воздушной гофре, идущей от воздушного фильтра к дроссельному узлу. По этому датчику автомобильный компьютер корректирует состав топливной смеси (соотношение воздух / топливо). Если он перестанет работать, компьютер перейдет в автономный режим. Увеличивается расход бензина. По своей работе этот датчик аналогичен датчику температуры охлаждающей жидкости. У исправного датчика сопротивление должно соответствовать указанным значениям из таблицы ниже.

Датчик положения коленчатого вала двигателя (ДПКВ)

Установлен в непосредственной близости и коленвал. Реагирует на метку шестерни коленчатого вала. Его задача — дать понять компьютеру положение поршневой системы. Он синхронизирует электронное управление деталями двигателя с данными ЭБУ. Очень важный датчик. Без его регулировки или при поломке автомобиль может перестать заводиться. 3-контактный датчик. На его выводах 1 и 2 значение сопротивления должно быть не более 500-600 Ом.

Датчик положения дроссельной заслонки

Часто из-за этого (или из-за самого дросселя) обороты холостого хода начинают плавать, либо они становятся слишком высокими или слишком низкими. Такие датчики бывают двух видов: контактные и бесконтактные. Контактные датчики представляют собой обычный потенциометр, бесконтактные — специальную электронную схему. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети. При полностью закрытом дросселе на двух крайних контактах из трех его сопротивление должно составлять 1-3 кОм.При его повороте сопротивление должно плавно измениться до 5-7 кОм. Резкие скачки или провалы указывают на неисправность датчика. Временно можно припилить монтажные отверстия овальной формы и перемещать датчик относительно его оси. Таким образом, мы сместим его исходное положение. В этом случае необходимо сбросить данные бортового компьютера. Для этого на минуту сбрасываем плюсовую клемму с АКБ.

Датчик абсолютного давления (датчик MAP)

Присутствует как в автомобилях с инжекторным двигателем, так и в установках ГБО.Чаще всего его устанавливают в моторном отсеке на переднем щите. Этот датчик необходим для определения изменения давления во впускном коллекторе в зависимости от текущей нагрузки и частоты вращения коленчатого вала. Поставляется с напряжением питания 5 В. и принимает данные о текущем давлении. Датчик герметичен, потому что через него проходит воздушная система двигателя. Внутри есть сопротивление с лезвиями. В зависимости от разряда лопасти гнутся, изменяя величину сопротивления. Изменяя напряжение на выходе датчика, компьютер понимает, сколько воздуха поступает в двигатель, и регулирует постоянный состав смеси.При включении зажигания на крайние контакты должно поступать его питающее напряжение 5В. Сигнал снимается со среднего контакта, напряжение которого на холостом ходу должно быть около 1,3 В.

Датчик скорости автомобиля

Ввинчивается в коробку передач. Функционально работает как датчик Холла. Этот датчик передает на электронный блок управления (ЭБУ) импульсные сигналы, частота которых прямо пропорциональна скорости вращения передних колес автомобиля. Чтобы это проверить, вам понадобится осциллограф.Обычным тестером проверить нельзя. В худшем случае спидометр ляжет, либо спидометр не покажет скорость автомобиля. Этот датчик не влияет на работу двигателя.

Датчик концентрации кислорода (лямбда-зонд)

Датчик, от которого зависит количество подаваемого в двигатель топлива. Датчик установлен в выпускном коллекторе. Его задача — измерить количество кислорода в выхлопных газах (выхлопных газах). По его значениям компьютер контролирует состояние топливно-воздушной смеси.При его неисправности увеличивается расход топлива, появляются рывки, ухудшаются показатели токсичности выхлопных газов. Его неисправность определяется при компьютерной диагностике автомобиля.

Сегодня, с таким быстрым развитием технологий, очень важно уметь читать электрические схемы автомобилей. И не думайте, что это нужно только владельцам современных иномарок, в которых полно автоматики. Даже если у вас старая Лада , также будет полезно ознакомиться с этой информацией, так как устройство любой машины требует наличия автоэлектрика.

Что такое электрические схемы?

Схемы подключения — это обычное графическое изображение, на котором показаны пиктограммы различных элементов, расположенных в определенном порядке в цепи и соединенных последовательно или параллельно. Более того, такие чертежи не отображают фактическое расположение этих элементов, а только указывают их взаимосвязь друг с другом. Таким образом, разбирающийся в них человек с первого взгляда сможет определить принцип работы прибора.

В схемах всегда изображаются три группы элементов: источники питания, генерирующие ток, устройства, отвечающие за преобразование энергии, и узлы, передающие ток; разные проводники играют свою роль .Источником питания могут быть гальванические элементы с очень малым внутренним сопротивлением. Электродвигатели часто отвечают за преобразование энергии. Все объекты, составляющие схему, имеют свои символы.

Зачем разбираться в электрических схемах?

Умение читать такие схемы очень важно для каждого, у кого есть автомобиль, ведь это поможет существенно сэкономить на услугах специалиста. Конечно, самостоятельно устранить серьезную поломку без участия профессионалов сложно, и это чревато, потому что ток не терпит ошибок.Однако если речь идет о какой-то элементарной неисправности, или если нужно подключить ЭБУ, фары, габаритные огни и т. Д., То сделать это своими руками вполне реально.

Кроме того, часто мы хотим ввести в схему дополнительные электронные устройства, такие как сигнализация, радио, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным устройствам.Это актуально и для владельцев автомобилей с прицепом, так как иногда возникают проблемы с его подключением. И тогда вам понадобится электрическая схема прицепа автомобиля и, конечно же, навыки, чтобы в ней разобраться.

Как читать электрические схемы автомобиля — основные обозначения

Для того, чтобы понять принцип работы того или иного устройства, знающему человеку будет достаточно взглянуть на схему подключения. Рассмотрим основные нюансы, которые помогут разобраться в цепочках даже новичку.Понятно, что ни одно устройство не будет работать без тока, подаваемого по внутренним проводникам. Эти маршруты обозначены тонкими линиями, и их цвет должен соответствовать фактическому цвету проводов.

Если схема подключения состоит из большого количества элементов, то дорожка на ней представлена ​​отрезками и промежутками, при этом места их соединения или соединения необходимо указать.

Цифры, указанные на узлах, должны соответствовать действительным числам.Цифры в кружках обозначают места соединений проводов знаком «минус», а обозначение токоведущих дорожек облегчает поиск элементов, расположенных на разных цепях. Комбинации цифр и букв соответствуют разъемным соединениям. Существуют специальные таблицы, по которым очень легко идентифицировать элементы электрических схем. Их очень легко найти как в Интернете, так и в руководствах для специалистов. В целом схемы автоэлектрики легко читаются, главное разбираться в функциональности их элементов и следить за номерами.

Каждая машина оснащена электрооборудованием, будь то потребители напряжения или его источники. Все используемые устройства, а также электрические цепи, их соединяющие, отмечены на схеме подключения. Как самостоятельно расшифровать условные обозначения в электрических схемах, зачем это нужно и какие компоненты включает оборудование? Об этом и поговорим ниже.

Что такое автомобильные электрические схемы?

Какие устройства и элементы входят в электропроводку и электрооборудование автомобиля? Принципиальная электрическая схема представляет собой визуальное изображение, на котором указаны все пиктограммы используемых компонентов без исключения.Все устройства расположены на схеме в определенном порядке, и между собой они могут быть соединены как последовательно, так и параллельно. При этом следует учитывать, что электрическая схема легкового или грузового автомобиля на самом деле не показывает фактическое расположение оборудования. Он только показывает, как подключены все потребители и источники энергии.

Независимо от машины, схема включает в себя следующие компоненты:

• оборудование энергосистемы, используемое для генерации напряжения;
• устройств преобразования энергии;
• Кроме того, сеть также включает компоненты, используемые для передачи тока, т.е.е. проводники.

Какие возможности открываются перед автовладельцем, разбирающимся в схемах?

В схеме авто каждый владелец автомобиля должен разбираться в электрической схеме, ведь при возникновении неисправностей в оборудовании можно справиться с поломкой самостоятельно. Естественно, если в работе сети и оборудования возникли более сложные проблемы, выявить их самостоятельно, не имея опыта, вряд ли удастся. Особенно если учесть, что в современных автомобилях используются более сложные схемы, что связано с применением большего количества различных устройств.

Также необходимость разобраться в работе той или иной схемы для автомобиля может возникнуть у тех автовладельцев, которые хотят внести коррективы в систему. Например, если вы планируете улучшать и настраивать автомобиль, это не обязательно подразумевает использование модернизированных обвесов или бамперов. Если салон настроен, автовладелец может установить новую аудиосистему или кондер, в таком случае без изменений не обойтись. Кроме того, нужно разбираться в работе схемы на тот случай, если вы решите самостоятельно установить противоугонную установку.

Те автомобилисты, которые периодически пользуются прицепом, тоже должны уметь разбираться в схеме, так как часто наши соотечественники сталкиваются с проблемой подключения. Так или иначе, если вы хотите установить дополнительные устройства и добавить их систему, то понимание схемы подключения просто необходимо.

Какое электрооборудование любого автомобиля?

Как было сказано выше, любая бортовая сеть включает источники энергии, потребителей, проводники, а также элементы управления.Источники энергии включают автомобильный аккумулятор, а также генераторный агрегат. Назначение АКБ — подавать ток всем потребителям при выключенном двигателе, запускать его, а также при работе силового агрегата на пониженных оборотах. Но основным источником энергии по-прежнему считается генераторный агрегат, который позволяет подавать питание на все оборудование и восстанавливать заряд аккумуляторов. При этом следует учитывать, что емкость аккумулятора, а также мощность генераторного устройства должны полностью соответствовать техническим параметрам потребителей напряжения, это необходимо для поддержания энергетического баланса.

Что касается потребителей, то все они разделены на несколько групп:

1. Основные. Эти потребители энергии включают топливную систему, зажигание, впрыск, систему управления двигателем (ЕСМ), автоматическую коробку передач и рулевое управление с усилителем, в частности рулевое управление с усилителем.
2. Доп. К ним относятся система охлаждения, освещение и оптика, активная и пассивная безопасность, кондиционер, печка, автосигнализация, акустика, а также система навигации.
3. Есть и краткосрочные потребители.К таким потребителям относятся системы комфорта, стартапы, клаксон, прикуриватель (автор ролика — канал Kroom & coTV).

Также любая электромонтажная система подразумевает использование элементов управления. С их помощью обеспечивается слаженная работа источников энергии, а также ее потребителей. В перечень элементов управления входят монтажные блоки с устройствами безопасности и реле, модули управления. Эти устройства обычно располагаются децентрализованно. В современных автомобилях большинство функций, которые должны выполнять реле, закреплены за модулями управления, т.е.е. блоки управления. Также во многих автомобилях сегодня используются мультикомплексные системы, в частности, шины данных, соединяющие электронные компоненты.

Основные аспекты правильного чтения электрической схемы оборудования

Итак, как читать схемы автомобилей и что нужно знать об их расшифровке? Как вы уже поняли, не зная расшифровки, вы не сможете отремонтировать проводку и оборудование в случае необходимости. Подробную схему на конкретную модель автомобиля стоит отметить в сервисной инструкции к автомобилю.Глядя на нее, можно увидеть десятки различных знаков электрооборудования, которые соединены линиями. Каждая из этих линий окрашена в определенный цвет — это цвет проводов в системе электропроводки (видео снято каналом MR.BORODA).

Более современные автомобили используют сложные схемы, так как такие автомобили оснащены большим количеством оборудования и устройств. В таких электрических схемах проводники могут быть обозначены отрезками или с промежутками.

Какие аспекты следует учитывать при расшифровке электрической схемы машины:

1. Как мы уже сообщали, все электрические цепи отмечены цветом, соответствующим их фактическому состоянию.Это значительно облегчает процесс ремонта и замены проводки. Цвет самой жилы может быть однотонным или двойным, это говорит о том, основной ли это кабель или дополнительный. В том случае, если мы имеем в виду дополнительные проводники, то на самой электрической схеме они обычно обозначаются штриховыми отрезками, которые бывают либо продольными, либо поперечными.
2. Если в вашем автомобиле несколько электрических цепей расположены на одном жгуте, при этом они имеют одинаковую маркировку, то такие цепи характеризуются гальваническим сопротивлением.То есть эти кабели просто соединяются между собой.
3. Если цепь входит в обвязку, на ней будет отмечено небольшое отклонение в определенном направлении, в котором она повернута.
4. Обычно на любой схеме есть несколько проводов одного цвета, обычно черного цвета. В данном случае речь идет об электрических цепях, подключенных к земле, то есть кузову автомобиля. Такие контакты называются массовыми.
5. Если говорить непосредственно о реле, то в данном случае контакты указываются в состоянии, когда по обмотке устройства не передается энергия.Если рабочее состояние устройства стандартное, то эти элементы могут отличаться друг от друга, так как они могут быть открытыми и закрытыми.
6. Кроме того, взглянув на электрическую схему, можно увидеть, что на самих цепях могут быть нанесены дополнительные символы. А именно речь идет о подключении электрической цепи к потребителю энергии. Такое обозначение позволит потребителю точно узнать, где подключена цепь, при этом неточно проследить ее разводку.
7. Если вы заметили, что на устройствах или оборудовании указаны конкретные номера, то эти номера все равно должны совпадать.Например, если число обведено кружком, это означает, что это точка подключения цепи к отрицательной клемме. Если вас интересуют сочетания букв и цифр, то штекерные соединения отмечены.

Фотогалерея «Обозначения схем»

Заключение

Как правило, к сервис-мануалу пользователя прилагается специальная таблица, с помощью которой можно оптимально расшифровать отдельные компоненты электросети.Те автовладельцы, которые никогда ранее не сталкивались с необходимостью расшифровки, могут столкнуться с трудностями при выполнении этой задачи. Вам нужно быть более внимательными, чтобы точно расшифровать все составляющие и составляющие. Напрямую принцип расшифровки одинаков вне зависимости от того, о какой машине идет речь — иномарке или отечественной машине.

Видео «Как самостоятельно выявить проблемы в работе электриков?»

Если вы не знаете, как самостоятельно определить неисправность в системе электропроводки автомобиля, рекомендуем ознакомиться с видеороликом, подробно описывающим этот процесс (видео опубликовано компанией High-frequency Auto electric канал).

Каждый автовладелец должен уметь правильно расшифровывать символы, которые присутствуют в электрических цепях автомобиля. Ведь на практике неисправность в работе электрооборудования может настигнуть водителя в любой момент, даже на дороге. Поэтому важно разобраться в этом вопросе, чтобы в случае необходимости суметь устранить неисправность самостоятельно.

Что такое электрические схемы?

Чтобы правильно прочитать базовую расшифровку автомобильных электрических цепей и знать, что означают символы в электрических цепях, мы сначала разберемся с концепцией.Принципиальная схема электрооборудования автомобиля представляет собой графическое изображение, на котором изображены пиктограммы различных компонентов. Эти компоненты системного устройства устанавливаются в определенном порядке в электрическую цепь и могут соединяться между собой параллельно или последовательно.

Следует отметить, что электрическая схема автомобиля не отображает фактическое расположение этих компонентов, а демонстрирует их взаимосвязь между собой. То есть автолюбитель, умеющий своими руками разобраться в устройстве системы и прочитать расшифровку, с первого взгляда поймет принцип работы электрооборудования.

Любая электрическая схема транспортного средства содержит несколько групп компонентов:

• устройств энергосистемы, предназначенных для генерации напряжения;
• элементов, предназначенных для преобразования энергии;
• , а также системные устройства, необходимые для передачи напряжения (эту функцию выполняют проводники).

Различные гальванические компоненты, характеризующиеся небольшим внутренним сопротивлением, действуют как источники питания для системы. Все виды электродвигателей предназначены для преобразования энергии.В любом случае электрическая схема автомобиля содержит условно обозначенные на ней объекты.

Зачем разбираться в электрических схемах?

Каждый владелец транспортного средства должен уметь ознакомиться с базовой схемой подключения устройств по назначению устройств, так как в случае поломки это сэкономит деньги на ремонте. Конечно, без участия специалистов устранить более сложные системные неисправности будет проблематично. К тому же электрооборудование автомобиля, особенно современного, — довольно сложная система, не терпящая ошибок.Но если пробой в электрической цепи не особо значительный или нужно просто подключить оптику, то сделать это своими руками возможно.

Кроме того, тем автомобилистам, которые хотят внести изменения в работу системы, очень важно понимать, из каких элементов состоит электрооборудование автомобиля. Например, сегодня многие отечественные водители производят тюнинг автомобилей своими руками различными способами. Это не обязательно должна быть установка новых бамперов или обвесов — иногда самому хочется провести тюнинг салона, установив новую мультимедийную систему или кондиционер.Кроме того, понимание схемы электрооборудования автомобиля своими руками необходимо и при установке противоугонной системы — ведь без защиты автомобиля в это время не обойтись (автор видео — HF Auto Электрический).

Также необходимо ознакомиться со схемой подключения тем водителям, у которых есть прицеп, так как часто возникают трудности с подключением его своими руками к системе. В любом случае, если вы решили установить в систему дополнительное оборудование, то возможность считывания электрической схемы вам пригодится.Как минимум, без этого у вас не получится правильно подключить провода своими руками и настроить оборудование.

Как читать электрические схемы автомобиля — основные обозначения

Итак, рассмотрим основные моменты, которые позволят правильно прочитать схему подключения оборудования любого транспортного средства. Ведь как уже было сказано выше, без этих знаний отремонтировать устройства своими руками просто невозможно. Конечно, ни одно устройство не может работать без подачи напряжения на устройство через внутренние проводники.

Электросхема автомобиля с обозначением всех элементов должна быть в сервисной книжке автомобиля. Глядя на него, вы уберете множество разных обозначений устройств и устройств, соединенных линиями. Следует отметить, что каждая из этих линий может иметь свой определенный цвет, который фактически должен соответствовать фактическому цвету проводов электрической цепи (автор видео — High-frequency Auto Electric).

В случае, если в автомобиле установлено несколько электроприборов и устройств, то на схеме будет отмечено большое количество компонентов.Соответственно и сама разводка на нем могут быть изображениями зазоров и отрезков. Поначалу это может сбивать с толку, но ничего сложного в этом нет, вполне можно разобраться самостоятельно.

Любая схема состоит из следующих элементов:

1. Блок питания. В этом случае эту функцию выполняет аккумулятор или генератор автомобиля.
2. проводников, то есть. Эти компоненты позволяют передавать ток по сети.
3. Аппаратура управления.Такие устройства необходимы, чтобы замкнуть проводку или при необходимости открыть ее. Следует отметить, что устройства этого типа могут присутствовать, а могут и не присутствовать на схеме подключения.
4. Непосредственные потребители напряжения. Этот предмет включает в себя все электрическое оборудование, которое потребляет энергию, преобразуя ток в другой вид энергии. Например, если это прикуриватель, то этот элемент преобразует напряжение в тепловую энергию.

Если возникла необходимость ремонта автомобиля своими руками, необходимо при расшифровке схемы учитывать основные принципы:

1. Любые жилы, о которых говорилось выше, отмечены на схеме определенным цветом.Что касается самого цвета, то провод может быть одного или двух цветов, то есть может быть как первичным, так и вторичным. Если речь идет о дополнительных компонентах, то к ним следует нанести штрихи — они могут быть поперечными или продольными.
2. Если несколько проводов подключены к одному и тому же жгуту и ​​имеют одинаковую маркировку, они имеют гальваническое соединение. Другими словами, эти проводники просто соединяются друг с другом.
3. В любой цепи, если проводник входит в жгут, он должен иметь небольшой уклон в сторону, где находится.
4. На практике, то есть в большинстве цепей, черным цветом отмечены проводники, которые подключаются непосредственно к массе транспортного средства, то есть к его корпусу.
5. Что касается реле, то их контакты имеют маркировку в состоянии, когда напряжение не проходит через обмотку устройств. В стандартном состоянии эти компоненты разные, потому что они могут быть как закрытыми, так и открытыми.
6. Также можно заметить, что определенные знаки могут располагаться на проводниках, в частности, в том месте, где провод подключается к оборудованию.Благодаря такому обозначению водитель может сразу понять, куда идет этот проводник, не отслеживая схему в целом.

Если определенные механизмы указаны на определенных механизмах, то они должны соответствовать номерам. Если в кружочке обозначена та или иная цифра, то это говорит о том, что у вас подключение проводника с минусом. Что касается цифровых и буквенных комбинаций, то они соответствуют разъемным соединениям.

В сервисную книжку может входить таблица, позволяющая легко расшифровать определенные сетевые элементы, характерные для конкретной модели автомобиля.В общем, если возникла необходимость расшифровать схему, самое главное — проявить усердие, чтобы понимать, что означает то или иное обозначение. Разобравшись в принципе расшифровки, вы легко определите назначение всех элементов.

У иномарок другая маркировка, но принцип такой же.

Видео «Как правильно расшифровывать элементы схемы в автомобиле»

Подробнее об этой проблеме рассказано в видео ниже (автор видео — MR.БОРОДА).

Электрическая цепь — это специализированное графическое изображение, на котором показаны пиктограммы различных элементов, расположенных в определенном порядке в цепи, а также соединенных параллельно или последовательно. В то же время стоит отметить, что любой такой рисунок не демонстрирует фактическое расположение определенных элементов, а используется только для обозначения их взаимосвязи друг с другом. Таким образом, человек, умеющий читать электрические схемы, с первого взгляда может понять принцип работы устройства.

В схеме три группы элементов:

• источники питания, берущие на себя функцию генерации тока;
• различных устройств, отвечающих за дальнейшее преобразование энергии;
• узлов, передающих ток (проводников).

Источником могут служить различные гальванические элементы, характеризующиеся небольшим сопротивлением. В этом случае в преобразовании энергии участвуют различные электронные двигатели. Более того, важно знать условные обозначения каждого отдельного объекта, составляющего эту схему, поскольку без этих знаний трудно считывать электрические схемы.

Зачем они нужны?

Многие люди часто задаются вопросом, зачем они вообще нужны. Однако на самом деле разбираться в них важно каждому автомобилисту, ведь если вы умеете читать электрические схемы, то впоследствии сможете существенно сэкономить на услугах профессионалов. Конечно, самостоятельно провести ремонт каких-либо особо сложных неисправностей без привлечения к этим работам квалифицированных специалистов будет непросто, и в принципе это чревато дальнейшими осложнениями.Но если вам нужно исправить какую-то мелкую неисправность или подключить фары, ЭБУ, аккумулятор и другие элементы, вы даже можете сделать это самостоятельно, если знаете, как читать электронные схемы.

Почему они для автомобилиста?

Часто люди хотят добавить в схему самые разные электронные устройства, включая радио, сигнализацию, кондиционер и многие другие устройства, которые значительно упрощают процесс вождения и делают нашу жизнь более комфортной. В этом случае также важно понимать, как научиться читать электрические схемы, ведь в подавляющем большинстве случаев они обязательно применяются практически к каждому устройству.

Особенно это актуально для владельцев автомобилей с прицепом, ведь с его подключением часто возникают самые разные проблемы. В таких случаях нужно будет использовать электрическую схему прицепа автомобиля, и при этом уметь разбираться в ней, так как научиться читать электрические схемы за короткое время не получится.

Основные понятия

Чтобы понять принцип работы конкретного устройства, знающий человек может просто взглянуть на его электрическую схему.При этом довольно важно учесть несколько основных нюансов, которые помогут детально прочитать такие рисунки даже новичку.

Конечно, ни одно устройство не может нормально работать без тока, протекающего по внутренним проводникам. Эти пути обозначены тонкими линиями, цвет которых выбирается в соответствии с фактическим цветом проводов.

В случае, если в электрическую схему входит достаточно большое количество элементов, трасса на ней отображается в виде промежутков и отрезков, а места их соединения или соединения должны быть указаны в обязательном порядке.

Кроме того, числа, которые указаны на узлах, также должны полностью соответствовать действительным числам, иначе считывать электрические цепи (символы) было бы бессмысленно. Цифры, указанные в кружках, определяют места подключения «минуса» к проводам, а обозначение токоведущих дорожек облегчает поиск элементов, находящихся на разных цепях. Комбинации букв и цифр полностью соответствуют разъемным соединениям, при этом существует довольно большое количество специализированных таблиц, с помощью которых можно просто идентифицировать элементы любой схемы.Такие таблицы достаточно легко найти не только в Интернете, но и в различных руководствах для специалистов. В общем, разобраться, как правильно читать принципиальные схемы, не так уж и сложно. Главное в этом — понимать функционал различных элементов, а также уметь правильно следить за цифрами.

Чтобы понять, как правильно читать автомобильные электрические схемы, вам необходимо не только подробно понимать условные обозначения различных компонентов, но также иметь хорошее представление о том, как они сформированы в блоки.Чтобы вы могли понять особенности взаимодействия нескольких элементов электронного устройства, стоит научиться определять, как сигнал передается и преобразуется. Далее мы посмотрим, как читать электрические схемы. Для новичков инструкция следующая:

1. Изначально необходимо ознакомиться со схемой размещения силовых цепей. В подавляющем большинстве случаев места подачи питающего напряжения на каскады устройства расположены ближе к верху схемы.Питание подается непосредственно на нагрузку, после чего оно передается на анод электронной лампы или непосредственно на коллекторную цепь транзистора. Следует определить место совмещения электрода с выводом нагрузки, так как в этом месте усиленный сигнал полностью снимается с каскада.
2. Установите входные цепи на каждой ступени. Следует выделить основной элемент управления, а затем подробно изучить вспомогательные, которые к нему примыкают.
3. Найдите конденсаторы, расположенные возле входа каскада, а также на его выходе.Эти элементы чрезвычайно важны в процессе усиления переменного напряжения. Конденсаторы не предназначены для пропускания через них постоянного тока, в результате чего значение входного сопротивления следующего блока не сможет вывести каскад из стабильного состояния по постоянному току.
4. Начните исследовать каскады, которые используются для усиления определенного сигнала постоянного тока. Всевозможные элементы, образующие напряжение, совмещаются между собой без конденсаторов. В подавляющем большинстве случаев такие каскады работают в аналоговом режиме.
5. Точная последовательность этапов определяется для определения направления сигнала. Особое внимание в этом случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также следует определить, какие каскады подключены параллельно, а какие — последовательно. При использовании параллельного каскадирования несколько сигналов будут обрабатываться абсолютно независимо друг от друга.
6. Помимо понимания того, как читать электрические схемы, вы также должны понимать прилагаемые к ним схемы подключения, которые обычно называют монтажом.Особенности компоновки различных компонентов электронного устройства помогут вам понять, какие блоки в этой системе являются основными. Помимо прочего, электрическая схема позволяет легче определить центральный компонент системы, а также понять, как он взаимодействует со вспомогательными системами, поскольку без этих значений трудно считывать автомобильные электрические цепи.

Как учиться?

Даже если человек досконально понимает различные условные обозначения, которые используются в электронных схемах, это не означает, что он сразу сможет понять, как сигналы передаются между компонентами.Поэтому для того, чтобы научиться не только называть конкретные компоненты схемы, но и определять их взаимодействие друг с другом, необходимо овладеть определенным количеством приемов чтения принципиальных схем.

Типы цепей

Прежде всего, необходимо научиться отличать стандартные силовые цепи от сигнальных. Следует обратить внимание на то, что место подачи питания на каскад практически всегда отображается вверху соответствующего элемента схемы.Постоянное напряжение питания почти во всех случаях изначально проходит через нагрузку и только со временем передается на анод лампы или на коллектор транзистора. Точка соединения конкретного электрода с нижним выводом нагрузки будет местом снятия усиленного сигнала с каскада.

Входные цепи

Часто для тех людей, которые приблизительно понимают, как считывать электрические цепи автомобиля, входные цепи каскада не требуют каких-либо объяснений.В этом случае следует учитывать, что дополнительные элементы, расположенные вокруг управляющего электрода активного компонента, гораздо важнее, чем может показаться на первый взгляд. Именно с помощью этих элементов формируется напряжение так называемого смещения, с помощью которого компонент будет переведен в гораздо более оптимальный режим постоянного тока. Не следует забывать, что разные активные компоненты имеют индивидуальные особенности метода подачи смещения.

Конденсаторы

Обязательно обратите внимание на конденсаторы, расположенные как на входе, так и на выходе каскада, усиливающего переменное напряжение.Эти конденсаторы не проводят постоянный ток, и поэтому ни входное сопротивление, ни входной сигнал не могут вывести каскад из режима постоянного тока.

Каскады усиления

Далее обязательно обратите внимание на то, что определенные каскады используются для усиления постоянного тока. В конструкции таких каскадов полностью отсутствуют специализированные генераторы напряжения, при этом они соединяются между собой без использования конденсаторов. Некоторые экземпляры могут работать в аналоговом режиме, а некоторые — только в ключевом режиме.В последнем случае обеспечивается минимально возможный нагрев активного компонента.

Последовательность

Если в системе одновременно используются несколько каскадов, вам необходимо научиться точно понимать, как через них проходит сигнал, поскольку без этих знаний вы не сможете правильно прочитать электрические цепи автомобиля. Необходимо развивать навыки определения каскадов, которые, например, совершают определенные преобразования по отношению к сигналу. При этом следует учитывать, что в одной схеме может присутствовать одновременно несколько параллельных каскадных цепочек, обрабатывающих несколько сигналов абсолютно независимо друг от друга.

Невозможно сразу очертить все тонкости, без знания которых можно было бы понять, как правильно без ошибок читать электрические схемы. Именно по этой причине многие люди, занимающиеся этим профессионально, изучают специализированные учебники по схемотехнике.

Как рисовать?

Соответственно, перед установкой любой электрической схемы в обязательном порядке необходимо нарисовать ее изображение, но стоит отметить, что производители не всегда предпочитают присоединять электрическую цепь к определенным устройствам.Если вы занимаетесь сборкой электронного оборудования своими руками, вы можете выполнить эту схему полностью самостоятельно. С помощью современных компьютерных программ эта процедура стала предельно простой, и ее удобно выполнять даже новичкам.

Что для этого нужно?

Для проведения этой процедуры вам понадобится всего несколько вещей:

• Бумага.
• Карандаш стандартный.
• Утилита от Microsoft под названием Office Visio Professional.

Инструкция по эксплуатации

1. Изначально необходимо нарисовать схематическое изображение конкретной конструкции устройства на бумаге. Выполненная таким образом схема даст возможность правильно собрать различные элементы системы и расположить их в правильной последовательности, а также объединить условными линиями, отображающими порядок присоединения различных электронных элементов.
2. Для более точного числового представления вашей электронной схемы вам необходимо использовать указанную выше программу Visio.После полной установки программного обеспечения запустите его.
3. Далее вам нужно перейти в меню «Файл» и выбрать там «Создать документ». На представленной панели инструментов выберите такие элементы, как «Привязать» и «Привязать к сетке».
4. Подробно настройте все параметры страницы. Для этого нужно использовать специальную команду из меню «Файл». В появившемся окне потребуется выбрать формат изображения схемы и в зависимости от формата уже определить ориентацию чертежа. Лучше всего в этом случае использовать альбомную раскладку.
5. Определите единицу измерения, в которой будет нарисована электрическая цепь, а также требуемый масштаб изображения. В конце нажмите ОК.
6. Перейдите в меню «Открыть», а затем перейдите в библиотеку трафаретов. Вы должны перенести на чертежный лист необходимую форму основной надписи, рамки и множества других дополнительных элементов. В последнем вам нужно будет сделать надписи, которые объяснят особенности вашей схемы.
7. Для рисования компонентов схемы можно использовать уже подготовленные трафареты, которые есть в программной библиотеке, или любые собственные заготовки.
8. Все виды однотипных блоков или компонентов схемы необходимо будет изобразить путем копирования представленных элементов с внесением необходимых дополнений и правок.

После завершения работы над схемой следует проверить, насколько правильно она составлена.
