Описание пускового устройства

Что представляет собой такая система запуска двигателя, как работает модуль и в чем заключается его предназначение? Рассмотрим вкратце эти вопросы.

Предназначение и функции

Предназначение автомобильного зарядного блока заключается в обеспечении более качественного запуска мотора. Такая необходимость может возникнуть в разных случаях, но как показывает практика, обычно с такой проблемой наши соотечественники сталкиваются именно в морозы. Кроме того, большая часть современных зарядных модулей позволяют также заряжать мобильные гаджеты — планшеты, смартфоны и прочие устройства. Для этого в них есть даже дополнительные порты.

Пусковой девайс Питатель 900Пусковой девайс Питатель 900Пусковой девайс Питатель 900

Устройство и принцип работы

Зарядные модули бывают нескольких типов:

  1. Импульсные блоки, в основе принципа функционирования которых лежит импульсное преобразование напряжения. В таком модуле напряжение сначала увеличивается под воздействие частоты тока, после чего снижается и преобразуется. Такие девайсы обычно характеризуются невысокой мощностью и, как правило, используются для подзарядки разряженной АКБ. Но если заряд аккумулятора очень низкий, при этом на улице мороз, то в данном случае подзарядка батареи может занять довольно длительное время.
    Из основных достоинств таких блоков можно выделить низкую цену, небольшой вес, а также компактные размеры. Что касается минусов, то это низкая мощность модуля, а также сложность его ремонта, тем более, как показывает практика, они часто могут выходить из строя из-за нестабильного напряжения.
  2. Трансформаторные блоки — в данном случае основным элементом девайса является трансформатор, использующийся для преобразования силы тока в напряжение. Такие зарядные модули позволяют увеличить заряд любого АКБ, невзирая на его разряд, даже если он будет практически полным. Кроме того, устройства такого типа невосприимчивы к перепадам напряжения, они могут функционировать в любом состоянии. Из основных плюсов следует выделить мощность модулей и их надежность, а также неприхотливость в плане эксплуатации. Что касается минусов, то это высокая стоимость, большие размеры и вес.
  3. Бустеры — еще один тип блоков. Бустер — это переносная батарея, функционирующая по принципу переносного блока — сначала бустер заряжает аккумулятор, а уже от АКБ запускается силовой агрегат. Бустеры могут быть бытовыми либо профессиональными, отличаются между собой они по объему и размерам. В бытовых бустерах емкость довольно низкая, но ее обычно хватает для запуска одного двигателя.
    Профессиональные девайсы — это полноценные ЗУ, которые могут запустить несколько авто, причем бортовая сеть в таких машинах может быть как 12-вольтовой, так и на 24 В. Достоинство бустеров заключается в компактности и автономности, однако из-за размеров их можно установить только на ровную поверхность.
  4. Конденсаторные модули. В данном случае процедура запуска мотора осуществляется по довольно сложному принципу, в основе схемы таких девайсов лежат мощные конденсаторные устройства. В первую очередь производится их зарядка, после чего конденсаторы передают заряд для запуска мотора. Конденсаторы заряжаются довольно быстро и также быстро они отдают свой заряд для пуска ДВС. В результате того, что стоимость таких модулей достаточно высокая, они не так популярны. Тем более, что на практике их частая эксплуатация может привести к ускоренному износу АКБ (автор видео — канал carpow carpow).

Параметры выбора

Выбор пускового устройства осуществляется на основе напряжения используемой в авто АКБ. В легковых машинах обычно используются 12-вольтные аккумуляторы, в тягачах — АКБ на 24 вольта. Если вы сомневаетесь в том, какая у вас стоит АКБ, то необходимо обратить внимание на маркировку девайса — на ней должны быть указаны цифры 12 или 24. Чтобы обеспечить нормальный запуск силового агрегата, можно приобрести обычное бытовое ПУ, но если вы ездите на тягаче, то для такого ДВС нужно покупать устройство с большим током.

Тем не менее, основной параметр, на который нужно обратить внимание — это пусковой ток. Ток может быть разным, здесь все зависит от конкретной АКБ, поэтому вам в любом случае надо будет изучить маркировку. Нужно также учитывать, что показатель пускового тока может быть разным, особенно, если батарея разряжена, а на улице мороз.

Если с пусковым током вы определились, то обратите внимание на объем ПУ. Выбор объема зависит от того, в каких условиях ПУ будет использоваться. К примеру, для легкового транспортного средства наиболее оптимальным вариантом будет выбор более компактного девайса, запас батареи которого будет невысоким. Что касается тех же тягачей или внедорожников, то в данном случае лучше отдать предпочтение ПУ с большим запасом. Причем чем выше будет этот показатель — тем лучше (автор видео — канал Сделано в гараже).

Инструкция по изготовлению своими руками

Если вы решили соорудить ПУ для своего авто, то как минимум у вас должен быть какой-никакой опыт в электротехнике. Разумеется, вы сможете сэкономить значительную сумму при самостоятельной сборке девайса, однако на составляющие его элементы все равно нужно будет потратиться.

Вкратце рассмотрим процесс изготовления ПУ в домашних условиях:

  1. Для начала вам потребуется трансформаторное устройство, его параметр минимальной мощности должен составлять 500 ватт.
  2. В первичной обмотке сечение кабеля должно быть не менее полутора мм2, что касается вторичной обмотки, то ее следует удалить.
  3. Удалив вторичную обмотку, производится установка новой, при этом вам придется самостоятельно намотать на нее провод. Число витков на обмотке может варьироваться — в данном случае выбор осуществляется практическим путем. К примеру, вы намотаете десять витков провода с любым сечением, после чем вам нужно будет подключить трансформаторное устройство и произвести замер показателя напряжения. Полученный результат в итоге делится на десять — таким образом, вы сможете вычислить напряжение на одном витке. Затем 12 вольт следует поделить на полученное в результате измерения число — так вы получите число витков одного плеча.
  4. После того, как будут произведены манипуляции по вычислению, следует убрать вторичную обмотку и вместо нее поставить другую, при этом наматывать обмотку нужно проводом с сечением 10 мм2.
  5. Следующим этапом будет подключение диодных элементов. Как вариант, можно использовать диоды, снятые со сварочного оборудования. В конечном итоге уровень напряжения на холостом ходу должен составлять не более 12 вольт. Если в результате данный показатель будет выше или ниже, то необходимо будет либо домотать, либо отмотать определенное количество витков.
  6. Когда напряжение будет в норме, можно приступать к конечному этапу завершения сборки. Если учесть тот факт, что на выходе девайса параметр тока будет варьироваться в районе 100 ампер, в качестве выходных кабелей можно использовать провода от того же сварочного оборудования.

Цена вопроса

Видео «Как сделать предпусковой подогреватель своими руками?»

Подробная и наглядная инструкция на тему, как соорудить предпусковой подогреватель своими руками в гаражных условиях представлена на видео ниже (автор ролика — Сергей Калинов).

Загрузка ...Загрузка ... Загрузка …

Пусковое устройство для автомобиля — какое выбрать? — журнал За рулем

В преддверии зимнего сезона сравниваем пусковые устройства трех разных типов. Все они оказались не без греха.

Идею теста подсказало появление на рынке конденсаторного пускача для автомобилей с подсевшими батареями. Заявленный ток — аж 800 ампер! Конденсаторы не боятся морозов, их трудно вывести из строя, и они не взрываются, как литиевые аккумуляторы в смартфонах. В теории — сплошные плюсы.

Материалы по теме

На практике достоинства и недостатки приборов лучше всего выявлять в сопоставлении с им подобными. Но вот незадача, других конденсаторных устройств со столь высокими токами на момент подготовки материала никто не предлагал. Тогда возникла мысль сравнить новичка с устройствами иных типов — пускачами на основе литиевой и свинцовой батарей. Естественно, компанию подбирали с максимально близкими заявленными показателями.

Испытания проводили согласно методике ГОСТ Р 53165–2008 на аккумуляторных батареях 6СТ‑60А, подготовленных в соответствии с требованиями указанного стандарта. Все приборы были разряжены до конечного напряжения на выводах 10,5 В. Замеры проводили при температурах +20 и —20 ºС. Каждое устройство предварительно потренировали циклами заряд/разряд, после чего зарядили под завязку.

До начала испытаний казалось, что победитель известен. Действительно, как аккумуляторам тягаться с конденсатором, тем более на морозе? Но всё получилось иначе.

Berkut Specialist JSC-800 (автомобильное зарядное устройство конденсаторного типа)

Berkut Specialist JSC-800 (автомобильное зарядное устройство конденсаторного типа)

Источник энергии конденсатор

Заявленный пусковой/пиковый ток 800 А/не указан

Заявленное время пуска не указано

Заявленный интервал между пусками не более одного пуска

Температурный диапазон —40…+65 ºС

Самое перспективное, на первый взгляд, устройство не порадовало: выдать заявленные токи оказалось ему не по силам. Укажи разработчики более скромные показатели, спрос был бы другим. Впрочем, снизилась бы при этом запредельная цена? Из достоинств выделим силовые провода, не утратившие эластичности на морозе.

Jumpstart SH-309B (устройство пусковое переносное)

Jumpstart SH-309B (устройство пусковое переносное)

Источник энергии свинцовый аккумулятор

Заявленный пусковой/пиковый ток 900/1600 А

Заявленное время пуска

Пусковое устройство для авто, или многофункциональный Power Bank. Заводим авто без АКБ

Привет всем. Сегодня я хочу наглядно вам показать, сможет ли китайский многофункциональный Power Bank завести автомобиль. Тест будет показан на примере Skoda Octavia 1.8 TSI. Так же посмотрим на внутренности и на то, как большинство китайцев любят все преувеличивать…

Вступление

Мое зарядное устройство, которое досталось от отца осталось дома, забрать я его пока не могу, тут появилась возможность взять для теста товар из магазина. За 13 лет вождения я могу вспомнить около 6-8 случаев, когда разряжался аккумулятор в неподходящее время. Были разные случаи, когда время играло не на мою сторону. Мой двор и гараж находится на склоне, поэтому толкнуть машину даже втроем не получится, градус наклона приличный. Ты бегаешь вокруг нее и не знаешь, что делать. Соседей нет, а было еще время, когда у нас 11 месяцев не было электричества. Вот тогда я и попал в такую засаду, когда нужно было срочно везти мою собаку к ветеринару. На то время побежал к соседям, у которых был бензогенератор, притащил туда АКБ и зарядку. Но опять же, время играло не на меня. Ну да ладно. Не хочу сказать, что эта банка тогда меня могла так же спасти, но все же шанс был, да и ее отнести в соседний поселок для зарядки было б куда легче, чем тащить аккумулятор. АКБ нужно конечно отключать, если вы более недели не собираетесь никуда выезжать или будете ездить на маленькие расстояния.

Упаковка и доставка

Товар был получен за 19 дней. Упаковка хорошая. Внутри был уплотнитель, так что сама коробка практически не пострадала при транспортировке. Сам товар упакован в цветную картонную коробку, внутри которой уже есть чехол с банкой и комплектом к нему.



Комплектация

— Автомобильный Power Bank
— Силовые провода с крокодилами
— Сетевой адаптер/БП на 15/1А
— Автомобильный адаптер (в прикуриватель)
— Универсальный USB 4 в 1 кабель для зарядки различных устройств и гаджетов
— Кабель с 8 переходниками DC Port
— Инструкция на английском языке
Все это укомплектовано в добротный чехол (барсетку) на молнии.










Характеристики

  • Фактическая емкость: 16800mah
  • Срок жизни батареи: 3-5 лет
  • Выход USB: 5V / 2,1А
  • Выход ноутбука: 15V/16v/19v
  • Вход: 12v / 1a
  • Пусковой ток 300A
  • Максимальный ток 600A
  • Рабочая температура: -20 ~ 80°C
  • Вес ПБ: < 500g
  • Вес комплекта: < 1.2 кг
  • Hазмер App 170 * 80 * 30 мм (l * w * h)
  • Фонарь: 3 LED (сигнал SOS / Strob / Light)

Как мы видим, тут вообще космос написан по характеристикам.

Управление

Для включения есть отельная кнопка (ползунок). Если хотим завести авто, то нужно подключить сначала провода на АКБ, а затем подключить в разъем. Который расположен рядом.

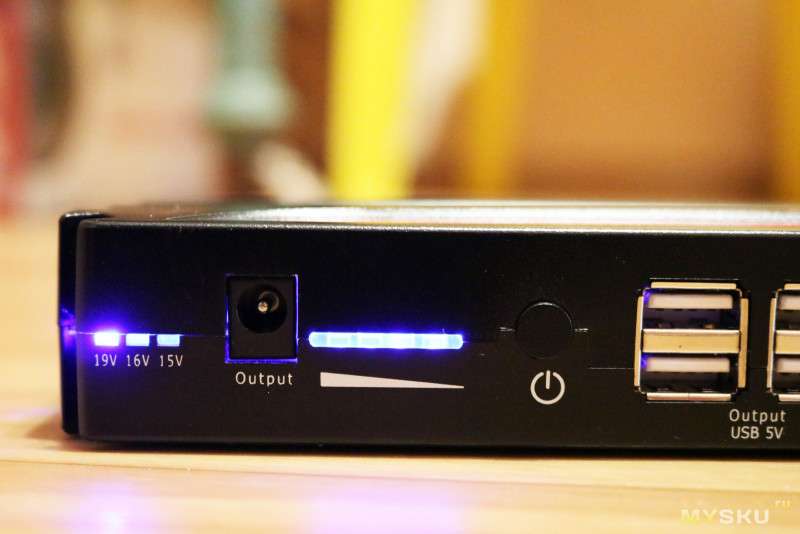

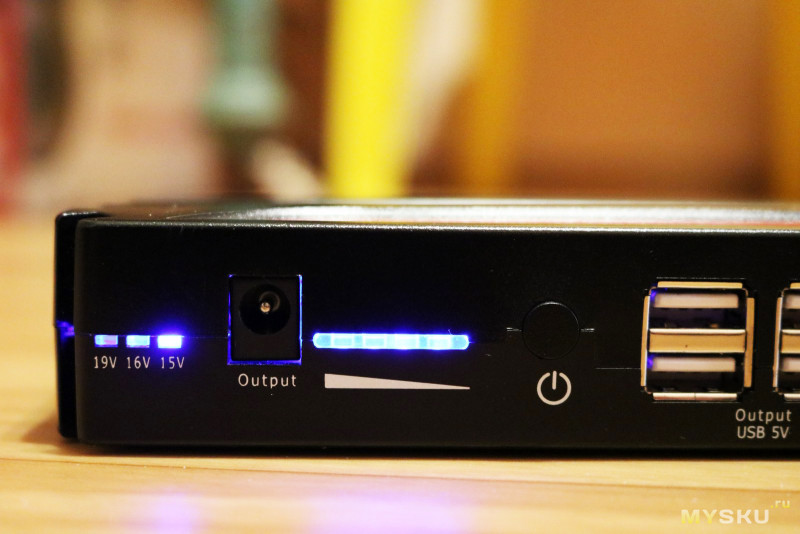

Далее идет входной порт для зарядки DC. Можно заряжать от стационарного БП или от прикуривателя в авто. Кабель для зарядки и БП есть в комплекте.
Следующими идут 4 USB порта, с выходным током до 2,1А. Китайский доктор не показал такого результата.

На очереди далее мультифункциональная кнопка. Двойное нажатие быстрое запускает аварийный фонарь, который работает с перемиговкой красного и фиолетового цветов. Простое нажатие на кнопку переключает режимы вольтажа на выход DC для ноутбуков или других устройств 15V, 16V и 19V. Длительное нажатие кнопки включает светодиодный фонарь с тремя LED. При включенном фонаре быстрое нажатие меняет режимы – строб и сигнал SOS.

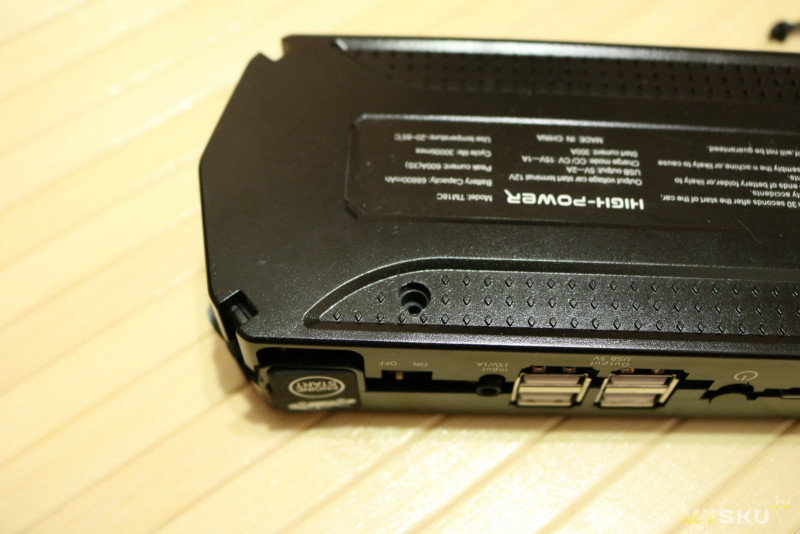

Еще на ПБ с боку есть треугольник, который должен помочь разбить стекло авто, но я в этом сомневаюсь и на него бы не рассчитывал даже. Выполнен он из пластика. Чисто так, наверно, добавили для галочки.

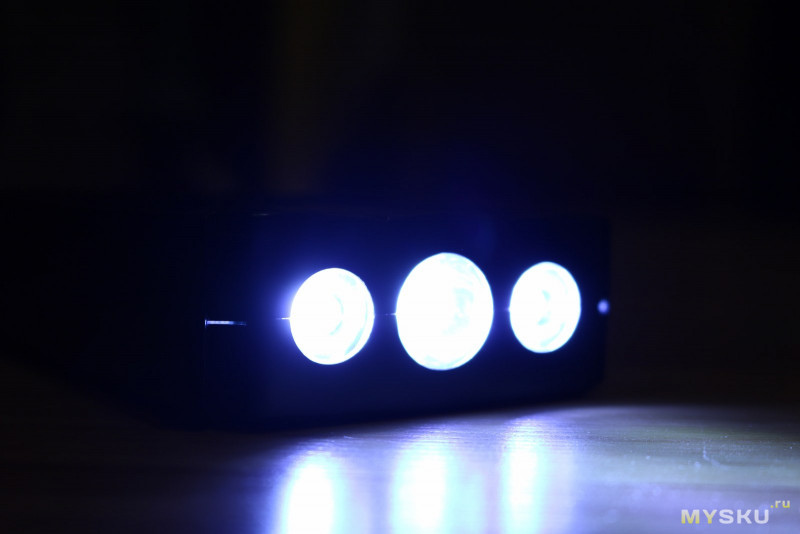

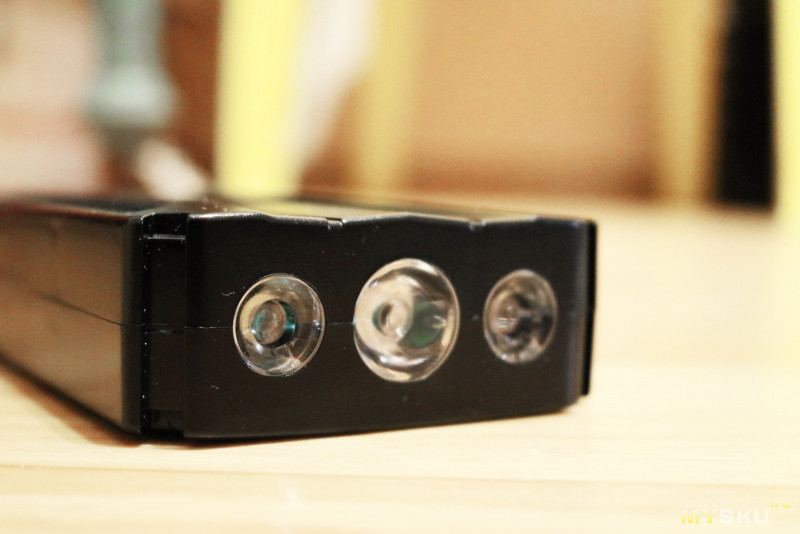

С противоположной стороны есть хороший LED фонарь на 3 светодиода с линзами. Светит довольно не плохо.

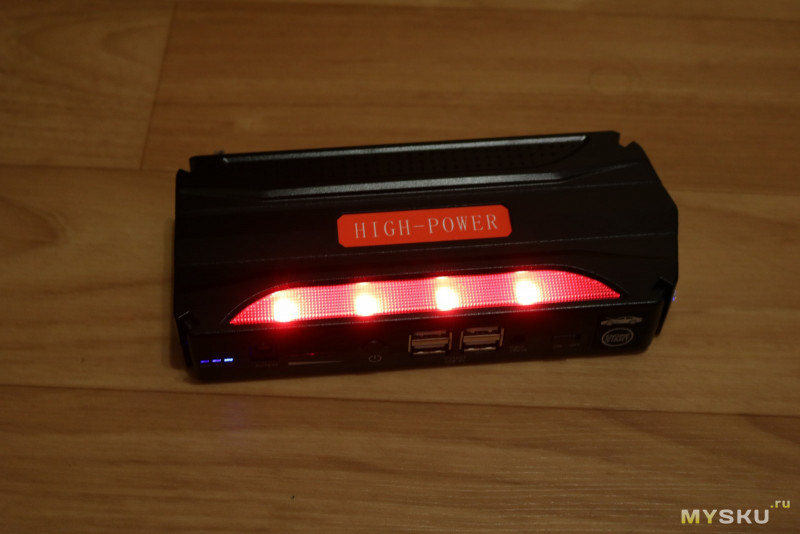

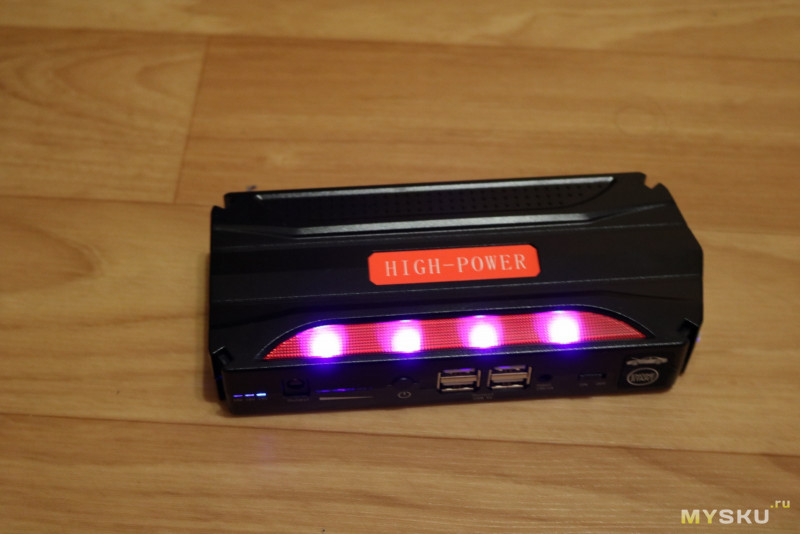

Сверху есть красное стекло, под которым расположено 4 светодиода. Режим работы — мигание. Чередуются красные с синим цветом. Светят достаточно ярко. В качество знака аварийной остановки использовать можно.


Комплектные крокодилы выполнены довольно не плохо. Так же в разрезе провода есть блок, открыв который мы видим 4 силовых сдвоенных диода Шоттки. Диоды пропускают ток в одном направлении, поэтому при запуске двигателя, генератор авто не будет заряжать наш ПБ. Крокодилы с хорошей пружиной. Цепляются отлично, держаться хорошо. Хотя их и хватает от клемы до клемы, но мне показались коротковатыми. Раздвигаются на 3,5 см.



Маркировка кабеля

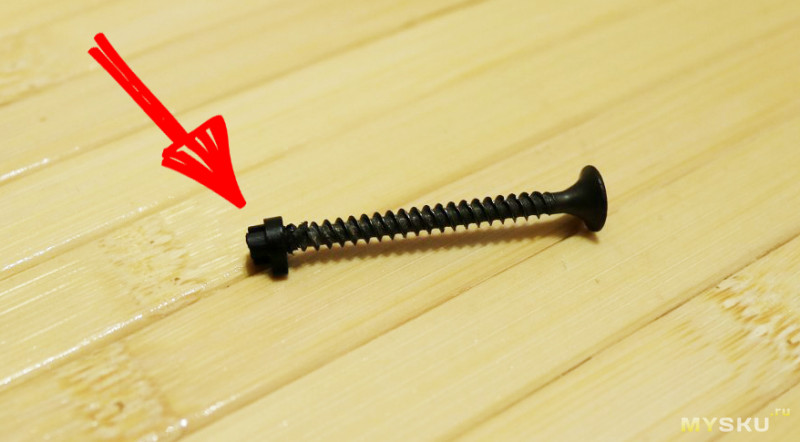

Разборка далась с трудом. Возился с ним около получаса. Китайцы специально закрыли отверстия заглушками там где находятся винты, и посадили их на клей. Пришлось брать саморез, вкрутить его в заглушку, а потом с силой вытянуть его вместе с ней. Еще с четырех сторон коробку держат серебристые скобы.



Внутренности, батарея, вес

Как видим, все выполнено, мягко говоря, не очень хорошо. Батарея так же далека от той, которую обещают китайцы. Я и не ждал тут никакого чуда.
Ну и самое главное, заведет ли этот ПБ авто? Я пробовал и с посаженным аккумулятором и без него вообще.

Вот собственно и результат, сам ПБ работает. Машину заводит как с севшим АКБ так и вовсе без него. На улице было около +10. В мороз эти результаты будут другими, да и возить с собой зимой — спорный вопрос.
Плюсы

  • Машину действительно заводит
  • Хорошая комплектация
  • Удобный чехол для хранения и транспортировки
  • Наличие фонарика с режимами работы
  • Наличие аварийного сигнала
  • Наличие 4 USB портов
  • Время зарядки от стационарно БП 4 часа
  • Компактный размер

Минусы
  • Заявленная емкость не соответствует действительной емкости
  • Маленькая и не очень удобная многофункциональная кнопка
  • Коротковатые крокодилы
  • За цену говорить не могу, так как товар предоставлен…

Вывод
Несмотря на самый главный минус, этот ПБ все же меня удивил и действительно запустил двигатель 1,8 TSI. Я уже успел использовать его и для зарядки другого ПБ от XIAOMI и так же использовал как фонарь во время установки другу подсветки в двери. Так же плюс оказался в том, что под рукой есть выход на 12V для тестов ламп или других устройств. Мы проверяли те самые дверные фонари. В целом, хочется сказать, что дома такой девайс для меня точно лишним не будет за счет многофункциональности и портативности. На рынке сейчас множество различных моделей, так что брать или нет – решать вам. Для меня важно, что со своей задачей он справился. На этом все. Всем большое спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Портативное автомобильное пусковое устройство iMars J01

Всем привет! Недавно публиковал акцию на данную модель, но из-за невнимательности ввел часть читателей в заблуждение по поводу рабочего напряжения, т.к. не заметил лишний балансировочный провод, так что решил исправиться, заодно и написать об устройстве подробнее. А еще в данный момент они есть в RU складе и с купоном ценник опускается до $33.99 с учетом быстрой доставки. С поинтами еще дешевле($29.59).


Характеристики


Производитель: iMars
Модель: J01
Емкость: 13800мАч
Ток нагрузки: 500A
Пиковый ток нагрузки: 1000A
Вход microUSB: 5В 1.6A
USB выходы: 5В 2.1A
Overload Protection: ≦ 13В ± 0.3В
Rear Load Protection: ≧ 12.6В ± 0.3В
Фонарик: Обычный режим, SOS, Стробоскоп)
Индикация заряда: Есть
Размеры: 155*88*34мм
Вес: 350г
Рабочая температура: -20℃~+70℃
Влагозащита: IP66
Защита платы: 8 типов защит
Сертификация: CE / FCC / RoHs/ UL Certified / UN38.3

Распаковка и внешний вид


Пакет не фотографировал, так что сразу коробка

С обратной стороны

Отсеки разделены картонкой, со временем всё это дело мнется, рвется, так что таскать долго в ней не получится

В комплекте основной модуль, «крокодилы» с коробочкой защиты, макулатурка и microUSB шнурок для зарядки

Сверху расположен индикатор зарядка и одна кнопка для его активации/включение фонарика

Снизу продублированы характеристики

На передней грани разместили 7мм светодиод с рассеивающей линзой

Думал будет хуже светить, но для подкапотного пространства ночью хватит вполне

Под резиновой заглушкой разъем для подключения силовых проводов, USB выход и гнездо microUSB для зарядки

Блок защиты силовых проводов от переплюсовки и перегрузки. Есть кнопка принудительной активации

На выходе 16В, а значит внутри сборка аккумуляторов 4S, а не 3S как я писал в акции

Клещи на вид нормальные, между собой случайно замкнуть не получится

Контактные площадки соединены друг с другом

Функционал


В обычной ситуации достаточно подключить силовые провода к сабжу, крокодилы накинуть на аккумулятор, либо клеммы автомобиля и можно заводить, автоматика сама отработает как положено, но если аккумулятор совсем сел, необходимо зажать кнопку в нижней части блока защиты пока не услышим щелчок реле и писк, сигнализирующий о включении подачи напряжения.
В акции я обозвал данное устройство пуско-зарядным и это многим не понравилось, тем не менее без скидывания клемм я всегда оставляю модуль подключенным на несколько минут перед тем как пробовать заводить двигатель. Дело в том, что даже не сильно севший аккумулятор будет нагружать цепь, в моем случае ВАЗ 2111 кушал 10 Ампер и это без включения зажигания, но спустя несколько минут ток заметно падает, да и аккумулятор успевает малость освежиться, что упрощает дальнейшие мучения стартером.

А если аккумулятор совсем помрет, ток прыгает выше 30А и держится на высоком уровне довольно долго, зато через 10 минут можно отключить сабж и заводить как обычно. Как по мне, вполне похоже на режим зарядки, такой Квик Чардж для автомобиля )

На всех автомобилях токовые клещи зашкаливают за свой потолок 600А, но что-то мне подсказывает, что это происходит из-за специфики потребления стартером, когда щетки питаю катушку на довольно низкой частоте, создавая резкие выбросы. Ну это очень грубо говоря, кто в теме — поправьте в комментариях )
Гифки не очень показательны, поэтому снял два коротких видео с тестированием на ВАЗе и Газели

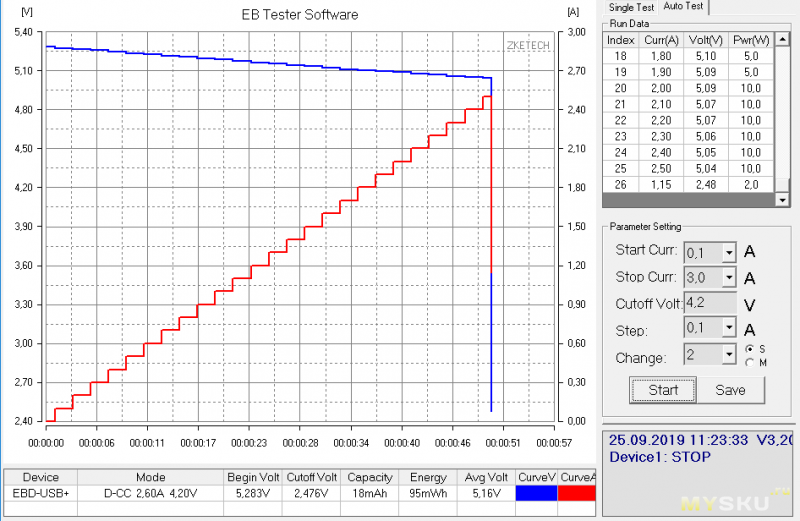

Что касается USB выхода, он спокойно держит ток до 2.5А, после чего уходит в защиту

Заявленные 13800мАч емкости приведены к 3.7В, соответственно, при прямом подключении для 16В будет примерно 3500мАч. После полного разряда зарядка занимает около 10 часов током 1.5-1.8А.
После обзора denn333 провел и у себя тестирование емкости, действительно, сабж выдает около 30Втч вместо 50.

Внутренний мир


Корпус на шурупах, разбирается легко

Если присмотреться, видно 4 балансировочных провода, маркировку элементов видно хорошо

В модуле защиты нет предохранителя как в старых версиях, вместо этого установлена полноценная плата

Реле слабовато, но за всё время заведено с десяток автомобилей и пока ничего не сгорело

Итоги


Кто-то говорит, что использование подобных устройств не практично, кому-то они кажутся удобной альтернативой как для «прикуривания» севшего аккумулятора, так и питания не очень мощных потребителей вроде пылесоса, насоса, выносной фары и т.д.
К силовой части конечно есть вопросы, как не плавятся провода, почему не сгорают контакты реле, учитывая токи, протекающие при активации стартера, насколько хватит ресурса аккумуляторов в таких условиях эксплуатации? Я не знаю, эта штука просто работает и с осени выручила несколько человек, так что свое существование пока оправдывает.

Джамперы — сравнительный тест — журнал За рулем

Проверяем автономные пусковые устройства с литиевыми батареями. На испытаниях побывали семь устройств.

Материалы по теме

Литиевые пусковые устройства, или джамперы, дорожают на глазах. Не каждый решится выложить пятизначную сумму за симпатичную коробочку с аварийным запасом электричества, который неизвестно когда понадобится. И вопрос «Не проще ли купить новую батарею?» на этом фоне уже не кажется смешным. Впрочем, мы всегда отмечали, что автономное пусковое устройство — это не замена штатной аккумуляторной батарее, а палочка-выручалочка на крайний случай. Например, когда вдали от цивилизации аккумулятор полностью разряжается, в магазин не побежишь. Кроме того, такая выручалочка может помочь не одному, а многим.

В общем, в нынешней экономической ситуации мы считаем эти устройства полезными, а потому испытали семь изделий (отчеты — в алфавитном порядке).

Больше других нам понравился пускач Airline АРВ‑14–04. Выбрать победителя было несложно: достаточно взглянуть на итоговую таблицу. Для наглядности вместо цифр мы использовали цвет — как в светофоре. Так вот, «зеленая волна» наблюдается только у одного устройства, которое при этом оказалось одним из самых дешевых.

И напоследок открою маленький секрет: ближайшие аналогичные испытания мы проведем с совсем другими пускачами, лития в них не будет.

МЕТОДИКА ИСПЫТАНИЙ

Предварительно заряженные устройства тестировали на аккумуляторах 6СТ‑60 А, разряженных согласно ГОСТ Р 53165–2008 на 100% (до конечного напряжения 10,5 В на выводах в конце разряда). Заявленные пусковой и пиковый токи проверяли при положительных (+20 ºC) и отрицательных (-20о, и —30 ºC) температурах. Замеры пускового тока при каждой температуре проводили трижды, с интервалом 60 секунд; длительность разряда — 5 секунд. Пиковый ток проверяли один раз, разряд длился 3 секунды. При всех замерах фиксировалось напряжение на первой и последней секундах каждого разряда. В ходе тестов при минусовых температурах охлаждали только пусковое устройство, при этом температуру электролита разряженного аккумулятора поддерживали положительной. Падение напряжения на клеммах ниже 6,0 В приравнивалось к отказу устройства. Дополнительно оценивали термостойкость испытываемых изделий.

НАШИ СОВЕТЫ

Очередные испытания пускачей отчасти спровоцированы тремя обстоятельствами. Как следствие — три наших совета.

Первое обстоятельство выявил наш техцентр. Некоторые пускачи в реальной жизни вдруг отказывались крутить стартеры, пока их минусовой провод не подключали непосредственно к «массе» двигателя. К сожалению, длина проводов у всех подобных устройств настолько мала, что воспользоваться этим советом можно далеко не всегда. Но если такая возможность есть — действуйте именно так, хуже точно не будет.

Второе обстоятельство — из области страшилок. С недавних пор все устройства с литийсодержащими батарейками оказались немножко вне закона. В частности, самолет с таким багажом уже не полетит, потому что вредные фитюльки подозрительно часто взрываются. Виноватыми объяв
