Покрасочная камера своими руками — устройство и оборудование

Проведение качественной покраски машины дано не каждому.

В современном мире представлено большое число станций технического обслуживания, в которых предоставляется подобная услуга, однако, это ничуть не гарантия качества.

Несмотря на это большая конкуренция ничуть не сказывается на работе СТО, они могут безответственно выполнять свои задачи, что может негативно сказаться на внешнем виде вашего авто.

Процесс покраски не займет много сил и знаний, главное подобрать качественное оборудование и окрасочную камеру.

Содержание статьи:

Если будут соблюдены все технические нормы и стандарты, ваше авто будет выглядеть прекрасно.

Если вы решили сделать покрасочную камеру, то для экономии средств развернуть все производство можно и в собственном гараже, закупив необходимое оборудование.

Это оказывается совсем не сложным процессом, главное только проявить стремление и идти к своей цели.

Даже высокий уровень конкуренции не пугает работников СТО, и они продолжают безответственно выполнять возложенные на них задачи.

Что предполагает процесс окраски?

Окраска машины проводиться в боксах, которые специально оборудованы для этого дела. Фильтры, теплообменник, вытяжки – все это необходимость для работы покрасочного оборудования.

Принцип работы заключается создание зоны с вентиляцией и включает такие рабочие циклы:

  1. Очистка воздуха с применением фильтра от отработанного воздуха и остатков лакокрасочных материалов.
  2. Проведение окраски авто.
  3. Проведение сушки авто.

Проведение окраски в этих камерах имеет ряд преимуществ. Герметичность гарантирует защиту от попадания пыли, предметов, собирающих пыль.

Конструкция бокса предполагает защиту от падания нежелательных потоков воздуха, сквозняков или пыли. Внутренние поверхности очистить легко, ведь они не требуют особого ухода.

Что в гараже, что в подвале, можно поместить аппаратуру для проведения покрасочных работ. Если не хватает средств, чтобы приобрести готовый бокс, вы всегда можете создать его своими силами.

Множество идей по созданию таких боксов представлены непосредственно авторами. Люди создают такие боксы из различных материалов – дерева, металла, пластика – всего, что есть под руками.

Необходимое оборудование уже закупается в специализированных магазинах. Вентилятор, фильтры, лампы или светильники – все это дополнительные компоненты, необходимые для бокса.

Устройство малярной камеры

Покрасочная камера представляет собой качественно укомплектованное помещение, созданное для производственного процесса – покраски транспорта.

Чтобы провести все покрасочные работы, необходимо продумать все до мелочей. Например, в этом процессе весьма важна вытяжка для покрасочной камеры.

Но это не единственное требование, которое необходимо исполнить. Если рассмотреть поэтапную покраску автомобиля, то можно осознать какие требования не останутся без соблюдения составляющих этапов:

  1. Шлифовка кузова, во время этого процесса подразумевает очищение поступающего в камеру воздуха.
  2. Окрашивание авто невозможно без очистки воздуха.
  3. В процессе сушки воздух должен нагреваться и циркулировать.

Покрасочная камера состоит из закрытого помещения, предполагающего оборудование для покраски сушки, тепло генератора для подогрева воздуха, системы вентиляции и прочими фильтрами.

В помещении должна находиться качественная теплоизоляция с температурным режимом 20-25 градусов без резких перепадов температур.

Освещение должно обеспечивать видимость на рабочем месте, без какого-либо мерцания. Следует сочетать бестеневое освещение и лампы дневного света.

Качество покраски зависит напрямую от вентиляции воздуха, поэтому необходимо оснащение одномоторной и двухмоторной вентиляцией. Первая работает в приоритетном направлении, а вторая на входе и выходе, что более эффективно.

Вентиляция должна располагаться на уровне пола, циркуляция воздуха должна быть по всему периметру. Очистка воздуха не только от пыли, но и масляных известей.

Системы вентиляции воздуха

Вентиляция должна обеспечить равномерную циркуляцию воздуха и избежать наличия мертвых зон. Потолочные и напольные фильтры располагаются вдоль всего помещения.

Главная вентиляция должна обеспечивать вывод воздуха со всех точек, если нет мертвых зон, то воздух обновляется не менее 8-10 раз.

Вентиляционная система должна быть очищена от пыли, которая сказывается на качестве покрытия, а входящий воздух должен быть очищен от паров краски.

Покрасочные камеры представлены двух разновидностей:

  1. У одномоторных систем воздух поступает из верхнего короба. За счет поступающего воздуха туман краски снижается к полу и чрез отверстия снизу уходит наружу.
  2. Двухмоторные системы укомплектованы моторами, расположенными вверху, снизу же мотор, отвечающий за вытяжку воздуха.

Более эффективный результат могут оказать два мотора. Этот вариант будет стоить дороже, но оправдывает себя. Установка такой системы требует помощи специалистов.

Такой вариант себя оправдывает, если количество машин для покраски много, в противном случае выгоднее осуществить установку одного мотора.

Чтобы вывести воздух с пылью, прорывают траншеи в самом полу. Если пол выполнен из металла, то он уже приподнят, поэтому траншеи проделывать не стоит.

  1. Фильтры быстро засоряются, что задерживает воздух, в связи с этим вентиляция должна регулировать поток воздуха.
  2. Фильтр должен удобно располагаться, чтобы можно было его вытащить и в любой момент произвести чистку.

Поскольку на качество покраски влияет наличие пыли, ее необходимо свести к минимуму, а значит перед ней необходимо расчистить от хлама помещение, убрать все ковры и тряпки.

Вопросу пожарной безопасности необходимо уделить особое внимание, ведь из-за лакокрасочных материалов регулярно происходят пожары.

В связи с этим для проведения отделки и теплоизоляции должны применяться негорючие материалы. Все вещи, которые расположены внутри не должны быть взрывоопасными.

Если используются электроприборы, то все они должны пройти заземление, а теплообменники стоит укомплектовать термостатами от перегрева. Помещение, в котором будут проводиться лакокрасочные работы, должно быть оборудовано системой пожаротушения.

Осветительное оборудование

Не менее важным фактором для покраски авто является освещение и приборы, которые необходимы для этого. Освещение должно располагаться не только на потолке, но и по стенам покрасочной камеры.

Лампы стоит устанавливать на равномерном расстоянии, перпендикулярно полу. Более экономичными и эффективным окажется освещение с помощью ламп дневного накаливания. На кузове авто будут видны каждые частички.

Многие предпочитают установить светодиодные лампы, которые гарантируют яркий и равномерный свет без мерцания и прочих выходов из строя.

Эти приборы позволяют значительно сэкономить на электроэнергии, ведь они экономичнее дневного света. Малярная камера должна быть максимально освящена, даже самые мелкие пылинки должны быть видны.

Оборудование для окрашивания

Покрасочная камера предполагает использование такого оборудования:

  1. Краскопульты бывают нескольких видов — высокого и низкого давления. Для их работы необходим компрессор, а вот приборы низкого давления работают уже не на сжатии.
  2. Краскопульты безвоздушного типа бывают электрические и пневматические.
  3. Комбинированное оборудование совмещает несколько вариантов, оно весьма эффективное.
  4. Механический метод предполагает погружение элементов в краску. Хорошо если детали небольшого размера еще можно так покрасить, а вот уже кузов гораздо сложнее, необходима специализированная конвейерная линия.

Из всех существующих методов самым оптимальным является применение безвоздушного оборудования.

В окрасочной камере из пистолета распыляются частички краски. Размер каждой капли непосредственно зависит от размера и формы сопла, а также самого давления.

К основным преимуществам безвоздушного оборудования стоит отнести:

  • Значительно меньшее использование количества лакокрасочных материалов;
  • Значительная экономия растворителя, ведь такой вид оборудования легко справляется с густыми смесями.
  • С таким оборудованием достаточно установить одномоторную вентиляцию, которая является гарантией качественного покрытия кузова авто.

Если вы постоянно меняете цвет, то такое оборудование точно не подойдет. Его используют для одноразовой покраски в качестве мини покрасочной камеры.

Каждый мастер самостоятельно определяет, какой распылитель использовать, но во время выбора лучше всего проконсультироваться со специалистами.

Оборудование для покраски подбирается с учетом таких критериев как размер бокса и тип вентиляции.

Оборудование для проведения сушки

Как и оборудование для покраски, оборудование для сушки может быть совершенно разным.

Если покраска одноразовая, то вполне достаточно и простой системы, а если это постоянное использование, то без специализированной техники не обойтись:

1. Тепловые генераторы на любом топливе – идеальный вариант для одноразовой покраски. Такое оборудование работает на газе, дизельном топливе или масле.

Существуют модели теплового генератора, которые устанавливают постоянный уровень температуры и поддерживают его.

2. Чтобы сэкономить на электроэнергии и получить качественное просушивание используются не легеменные инфракрасные станки.

С помощью этой системы, возможно, осуществить просушку на этапе грунтовых работ. При этом ускоряется и процесс самого окрашивания, что позволяет мастеру значительно сэкономить время.

После того, как краска на авто обсохнет полностью, ему необходимо дать время отстояться. При этом стоит включить вентиляцию, такими методами можно ускорить высыхание лака и краски.

Стоит выделить несколько дней и только тогда можно быть уверенным, что покрытие полностью затвердеет.

Малярная камера позволит не только освежить вид своего автомобиля, но и если разбираться во всем, вы сможете запустить собственное дело, пригласив сначала на покраску друзей.

Знакомых, а там уже и другие люди подтянуться. Дополнительный источник дохода еще никому никогда не помешал. Вот только не каждый владелец авто может похвастаться наличием собственного гаража, который можно было бы сделать настоящей мастерской.

Стоит отметить, что покрасив свое авто и имея несколько заказав, вы сможете окупить все свои затраты.

Мастера на станции СТО работают не над своим авто, поэтому не будут настолько щепетильны, как вы, поэтому стоит отметить, что порой покраска, проведенная в гараже, оказывается более качественной, чем в автосервисе.

Автовладелец при самостоятельном окрашивании более внимателен, и уж точно никуда не спешит. Кто уже успел открыть собственную камеру для покраски, успел оценить все ее преимущества и больше не может отказаться от этой работы.

Если дефекты проявляются, то их можно устранить сразу же, а значит результат будет блистательным, поэтому свое новое авто другого цвета можно смело демонстрировать друзьям.

Если что-то не так близкие люди никогда не промолчат, а вы сможете на своем опыте снова перекрасить авто.

Покрасочная камера своими руками » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Полезные приспособления /20-апр,2012,23;07 / 27317
Готовая универсальная камера для окраски небольших изделий сложна, занимает много места и не всем по карману. Но в столярной мастерской без нее не обойтись. Используя обычный вентилятор, домашний мастер может сам себе сделать такую камеру, да еще складную, которую легко установить на верстаке. Однако использовать ее можно только для нанесения покрытий на водной основе.

Имейте в виду, что пары краски и ее мельчайшие частицы при нанесении отделки на изделие попадают в окружающую атмосферу. Поэтому в мастерской во время этих работ стоит неприятный запах, а из-за попадания избытка краски на изделие его поверхность становится шероховатой. От всего этого вас и избавит камера, работающая по принципу аэродинамической трубы. В ней не попавшая на изделие краска выбрасывается вентилятором наружу, а мимо вас и изделия непрерывно проходит чистый воздух.

Установка состоит из вентилятора, размещенного в окне над верстаком, самой покрасочной камеры и защитных щитков из картона и поворотного столика (см. фото). После окончания работы вентилятор можно снять, сложить камеру и закрыть окно. Все оборудование хранится под верстаком и его можно смонтировать за 2 минуты.

А теперь о том, как самому изготовить покрасочною камеру своими руками. Для нее сначала надо купить трехскоростной вентилятор в корпусе 500×500 мм и вентиляционную решетку Затем по размерам, приведенным на рис., из картона вырезают боковые стенки и крышку камеры. Их склеивают липкой упаковочной лентой. Потом ставят собранный кожух вертикально и к его внутренней стороне изоляционной лентой (для облегчения замены) крепят решетку.

Чтобы не запачкать верстак, боковые стенки покрасочной камеры желательно подвернуть под вентилятор, а между ними к стене изоляционной лентой прикрепить картонной щиток. Таким же щитком надо прикрыть переднюю сторону верстака.

Поворотный столик — полезное дополнение покрасочной камеры, так как на нем можно поворачивать изделие любой стороной к себе. Его можно сделать из подручных материалов или купить готовый.

Установленный за покрасочной камерой вентилятор надежно выбрасывает за открытое окно загрязненный воздух, не позволяя избытку краски попасть на изделие и в мастерскую. Стена защищена съемной панелью. После завершения работы камеру можно сложить.

Схема покрасочной камеры своими руками для окрашивания


Окрасочные и покрасочные камеры и кабины

Информация, представленная ниже, едва ли чем-то удивит профессионалов, но для тех, кто с анонсированным в заголовке статьи оборудованием скорее на «Вы», чем на «ты» может оказаться небезынтересной.

Покрасочные камеры в нормативной документации

В нормативных документах не содержится однозначного, «разложенного по полочкам» определения, что такое покрасочная камера, хотя можно найти требования к этому оборудованию, например, необходимость его обеспечения системой вентиляции. Малопродуктивными являются попытки найти точное определение в словарях общей лексики. В специальной литературе они есть; их общий смысл ─ покрасочная камера ─ это изолированное от окружающей среды пространство (отсек, блок, помещение и т. д.) в котором происходит нанесение краски на изделия.

В нормативных документах, рекламно-информационных буклетах производителей окрасочного оборудования, специальной литературе наряду с термином «покрасочная камера» можно встретить и другие. В первую очередь «окрасочная камера», а также «камера окрашивания», «камера для окрашивания», «окрасочная кабина», «покрасочная кабина», «покрасочно-сушильная камера», «окрасочно-сушильная камера» и т. д. Также не один вариант перевода термина «покрасочная камера» на английский язык предлагают словари: paint-spraying booth, paint chamber, spray booth, spray cabinet.

Российские нормативные документы не придерживаются полного единообразия в терминологии по этой тематике. Термин «окрасочная камера» используется чаще, чем «покрасочная». Это словосочетание фигурирует в Постановлениях Правительства РФ, Санитарных правилах и нормах, Межотраслевых правилах по охране труда, в т. ч. Межотраслевых правилах по охране труда при окрасочных работах.

Об окрасочных камерах сказано в «ГОСТ 8832-76 (ИСО 1514-84) Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытания». А об окрасочных и сушильных камерах ─ в «ГОСТ12.3.005-75 Система стандартов безопасности труда (ССБТ). Работы окрасочные. Общие требования безопасности». «Покрасочные камеры» можно встретить в приказах Минздравсоцразвития, указах Президента РФ и части приказов Минтруда; при этом во многих других приказах этого государственного органа используется термин «окрасочные камеры». (В 2012 году Минздравсоцразвитие или полностью Министерство здравоохранения и социального развития РФ было преобразовано в два министерства ─ Министерство здравоохранения РФ и Министерство труда и социальной защиты РФ).

Встречаются в «нормативке» и «окрасочно-сушильные камеры».

Отступление почти по теме или в чем разница между окраской и покраской

Говорить о каких-то принципиальных различиях между словами «окраска» и «покраска», не приходится. Это ─ синонимы. Правда, значений у первого больше. Окраска ─ это и процесс действия (окрашивание), и его результат, т. е. цвет или оттенок цвета. «Покраска» ─ только о процессе. В отличие от «яркой окраски» «яркая покраска» прозвучит не литературно. Но сфера применения прилагательных «окрасочный» и «покрасочный», равно как «покрашенный» и «окрашенный», ─ идентична. Поэтому искать различия в терминах «окрасочная камера» и «покрасочная камера» или «окрасочная кабина» и «покрасочная кабина», смысла нет. Хотя они могут мирно соседствовать друг с другом в одном документе. Например, в «ППБО-157-90 Правила пожарной безопасности в лесной промышленности» есть как окрасочные кабины, (пп. 3.1.4.11 и 3.2.3.29) так и покрасочные кабины (29 строчка таблицы «Нормы первичных средств пожаротушения для предприятий (организаций) лесной промышленности»).

Различия между существительными «кабина» и «камера» ─ есть, но у них и немало общего. Оба имеют иностранное происхождение. И если «камера» происходит от латинской комнаты, то «кабина» от французской хижины. По крайней мере, это следует из изданного в 1910 г. Словаря иностранных слов, вошедших в состав русского языка, под ред. А. Н. Чудинова. Но за продолжительное время использования в русском языке смыслы этих существительных (а их у них немало) совершили значительный дрейф от оригиналов, в т. ч. в части своих толкований навстречу друг другу. Кабина больше «привязана» к транспорту. В начале двадцатого века это слово употребляли в значении каюты или купэ (тогда так и писали через «э»). Но кабина не обязательно мобильна. Например, примерочные кабинки в магазинах вполне стационарные.

Камера в широком понимании ─ это обладающая признаками автономности часть чего-то большего. Но в случае окрасочной камеры кабина может быть ее частью. Кабиной нередко называют герметичный бокс или отсек, в котором непосредственно осуществляется процесс окрашивания или сушки.

Чаще камеры для окраски устраивают внутри других помещений, например, покрасочная камера в гараже. Но они могут быть локализованы в виде отдельно стоящих строений. И тогда, казалось бы, логичнее называть их кабинами. Но чаще все равно называют камерами. Что подтверждается беспристрастной статистикой: в поисковых запросах в сети Интернет окрасочная камера встречается примерно в 100 раз чаще окрасочной кабины. А если прилагательное «окрасочная» заменить на «покрасочная», то соотношение составит 1:400.

Устройство покрасочной камеры

Принципиальная схема покрасочной камеры обязательно включает герметичное помещение. Как было отмечено выше, его называют кабиной, боксом, отсеком, корпусом. Разным ─ верхним, боковым, задним ─ может быть расположение агрегатного блока, включающего оборудование для вентиляции и обогрева.

Размеры покрасочной камеры

В зависимости от решаемых задач покрасочные камеры имеют широкий диапазон размеров. Главное, чтобы они позволяли полностью загружать окрашиваемое изделие и при этом, если в камере предполагается нахождение персонала, между окрашиваемой заготовкой и внутренними стенками камеры оставались проходы шириной от 1,2 м, не ограничивающие свободу движений рабочего.

Окрашивание небольших заготовок возможно без присутствия работников в камере. В этом случае рабочее место маляра находится у ее открытого проема. Применяются малогабаритные покрасочные камеры длиной один метр и даже меньше, тогда как для железнодорожных вагонов потребуется оборудование длиной от трех десятков метров. Ведущие игроки этого сегмента рынка способны осуществлять производство покрасочных камер на заказ еще бо́льших размеров. Для совсем неформатных по крупности изделий могут использоваться камеры с частичным охватом поверхностей.

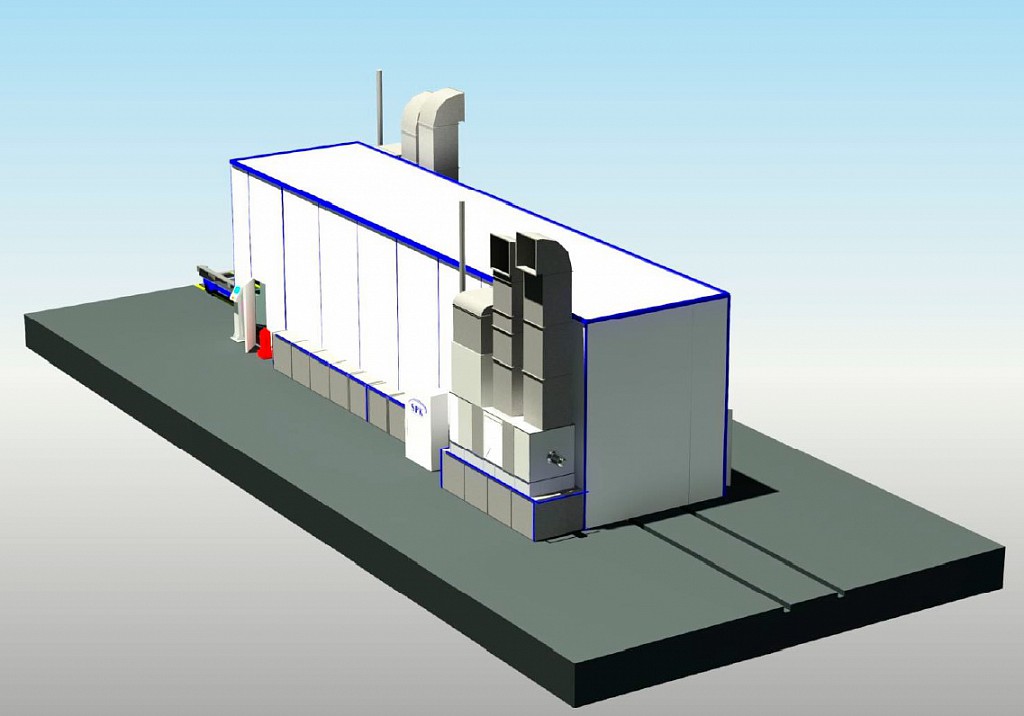

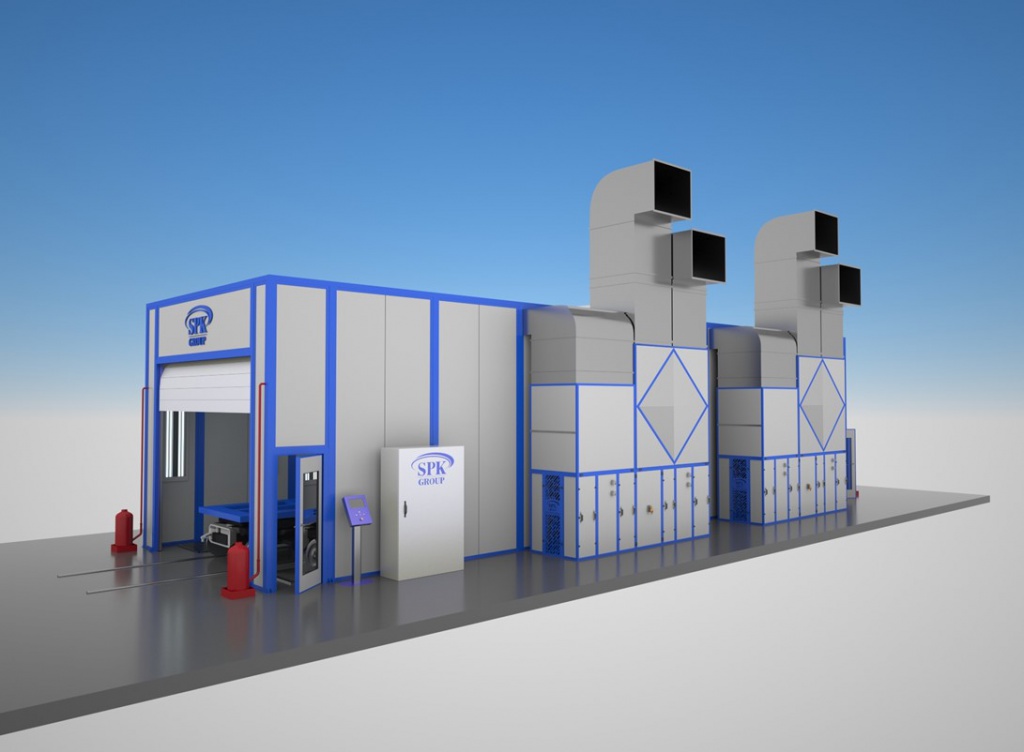

Тупиковые и проходные покрасочные камеры

Важный аспект конструктивного устройства покрасочных камер, ─ какие они ─ проходные (проездные) или тупиковые. Первый вариант применяется на крупносерийных производствах, где покрасочные камеры интегрированы в производственный процесс, как правило, поточный. В них окрашиваемые детали и изделия доставляются с помощью напольного или подвесного конвейера; вход и выход разнесены. Тупиковые покрасочные камеры с одним входом-выходом используются в мелкосерийном производстве.

Очевидно, что на крупном автозаводе более востребованным будет проходной вариант, а в автосервисе ─ тупиковый.

Стены и пол покрасочной камеры

Если предусмотрен режим сушки (иногда для этого используют отдельные сушильные камеры), ─ все ограждающие конструкции кабины-бокса-отсека-корпуса должны иметь теплоизоляцию. В качестве наполнителей стеновых сэндвич-панелей используют преимущественно пенополиуретан, минеральную вату, фиброволокно из минеральных компонентов на акриловом связующем. Минеральная вата ─ материал температуроустойчивый и прочный. Пенополистрирол легче (в т. ч. поэтому проще в монтаже) и дешевле. Важно, чтобы теплоизоляция была негорючей. Листы сэндвич-панелей изготавливают из стали ─ нержавеющей или углеродистой (гальванизированной, окрашенной). Для остекления камер применяют термоустойчивое стекло.

Исполнение камер каркасное; при небольших размерах ─ возможно бескаркасное. Каркас формируют несущие колонны и специальный металлический профиль. Покрасочные камеры больших размеров могут быть сборными и состоять из нескольких секций. В принципе допустимо изготовление камер из сваренных между собой металлических листов.

Покрасочная камера может быть установлена на бетонном основании с воздуховодами или на металлическом подиуме. Второй вариант более быстрый в монтаже, зато первый позволяет не ограничивать нагрузку на пол.
Пол покрасочной камеры ─ полностью решетчатый или имеет один продольный ряд решеток. Есть и другие варианты ─ два или три ряда решеток. Если это окрасочная камера для автомобилей ─ расположенных параллельно колее автомобиля или по периметру его кузова.

Технологическое и вспомогательное оборудование

Покрасочные камеры оснащают для работы с различными лакокрасочными материалами (ЛКМ): порошковыми красками (порошковая покрасочная камера), составами на водной основе.

Технологическое оборудование, с помощью которого осуществляется окраска, ─ пистолеты, краскопульты, электростатические распылители для порошковой окраски. Красконагнетательный бак для окрашивания распылением устанавливают вне покрасочной камеры. Внутри нее может находиться подъемная емкость с красочным составом, в которую окунаются проходящие через камеру детали. Так в частности красят диски автомобильных колес.

Покрасочные камеры больших размеров для удобства работы персонала оснащают дополнительным оборудованием. Например, подъемно-передвижными платформами, позволяющими маляру передвигаться вверх-вниз, а также в продольном и поперечном относительно окрашиваемого изделия направлениях. Используют транспортные тележки, поворотные напольные круги. Для автоматической окраски применяют специальные конвейеры с распылительными пистолетами, выполняющими круговые, возвратно-поступательные, а также, в случае применения программируемого и роботизированного оборудования, более сложные по своей траектории движения.

Вентиляция

Вентиляция для покрасочной камеры ─ принципиально важный сегмент оборудования, от которого во многом зависит качество окраски и санитарно-гигиенические аспекты безопасности персонала.

Вытяжная вентиляция обеспечивает эвакуацию воздуха, содержащего красочный туман и другие загрязнения, а оборудование для приточной вентиляции ─ приток свежего воздуха. Наличие двух вентиляторов позволяет «играть» с давлением внутри камеры. Оно может оставаться равным давлению наружного воздуха, но может его превышать или быть ниже. Избыточное давление закрывает путь в камеру наружному воздуху и находящимся в нем загрязнениям. Разрежение предотвращает выход вредных испарений от ЛКМ наружу, что важно для маляра, работающего через открытое окно камеры.

Движение воздушного потока должно быть ламинарным ─ ровным и безвихревым.

Вентилятор для покрасочной камеры (или вентиляторы, поскольку применяют как одномоторную, так и двухмоторную схему вентиляции) должен обладать высокой производительностью, надежностью, продолжительным сроком службы. Используют центробежные вентиляторы и вентиляторы турбинного типа. Привод от электродвигателя к вентилятору ─ прямой или с использованием ремней. Основные показатели работы вентиляционной системы: мощность, производительность, организация движения воздуха. Например, вертикальная ─ от потолка к полу, параллельно полу, от потолка к стенкам.

Отсос воздуха может быть поперечным, продольным, нижним. Оптимальный вариант для подачи воздуха ─ приток сверху. Например, через приточный короб, нижняя поверхность которого является потолком камеры.

Фильтрация

Фильтр для покрасочной камеры напрямую влияет на качество окраски, производительность, здоровье персонала и безопасность окружающей среды. Фильтры применяют как для предварительной очистки поступающего воздуха, так и снижения содержания вредных веществ в воздухе, который удаляет вытяжка для покрасочной камеры. Если загрязнился потолочный фильтр для покрасочной камеры, внешний вид окрашенных деталей будет испорчен пылью. Снижение производительности половых фильтров означает уменьшение воздухообмена.

Особенности устройства фильтрации позволяют разделить покрасочные камеры на два больших класса ─ покрасочные камеры с водяной завесой (водяные покрасочные камеры) и сухие покрасочные камеры.
Сухая окрасочная камера снаряжена многоступенчатой системой фильтрации, включающей бумажные (картонные), стекловолокнистые, угольные фильтры. Окрасочная камера с водяной завесой, как правило, имеет многоуровневую систему фильтрации, состоящую из гидрофильтра и сухих фильтров.

Нагрев воздуха

Тепловое оборудование необходимо не только для обеспечения процессов сушки, но и поддержания оптимальной температуры окрашивания. Поэтому такое устройство, как генерирующая тепло горелка, для покрасочной камеры жизненно необходима. Горелка может быть дизельной (покрасочная камера дизельная), электрической, газовой. Для подогрева поступающего извне или рециркулирующего в процессе сушки воздушного потока могут использоваться электрические и водяные батареи. Теплообменник для покрасочной камеры передает тепло в нужном количестве непосредственно в камеру. Наличие теплобменника-рекуператора ─ не позволяет уйти в атмосферу отработанному теплу. Его снова пускают в оборот, что помогает снизить эксплуатационные расходы. Системой нагрева воздуха оснащают приточную секцию.

Освещение

Достаточный и при этом равномерный уровень освещенности в любой точке камеры необходим для получения окраски высокого качества. Системы освещения покрасочных камер различаются по потребляемой мощности, расположению и количеству рядов. Наряду с потолочными, наклоненными на 22-45 O, используют нижние горизонтальные и вертикальные светильники.

Система управления

Современные средства автоматизации и компьютеризации позволяют реализовать широкий спектр опций, связанных, как с рабочим процессом, так и состоянием оборудования. Оператор имеет возможность программировать рабочий режим: температуру, продолжительность рабочих циклов и порядок их чередования.

В соответствии с рабочим заданием автоматика поддерживает и регулирует температуру и давление воздуха, чередует окрашивание и сушку, охлаждает теплообменник до заданной температуры по завершении работы, в процессе сушки сокращает воздухообмен. Современной автоматике по силам мониторинг загрязненности фильтров, а также контроль технического состояния и определение неисправностей основных узлов оборудования ─ двигателей, горелок, рекуператоров (при подключении к сети Интернет мониторинг ─ дистанционный). Она может вести электронный «бортовой журнал», фиксирующий материальные и временные затраты каждого рабочего цикла.

Возможно оснащение окрасочных кабин системой защиты окружающей среды и взрывозащитной системой. Последняя включает механизм, автоматически открывающий центральную дверь (центральные ворота, наряду с которыми есть еще дверь для персонала) в случае неуправляемого возрастания давления внутри камеры.

Технология

В режиме «окраска» воздух, освобожденный фильтром грубой очистки от крупных частиц, поступает в теплообменник. Оттуда нагретый до требуемой температуры (ее оптимум при окраске находится между + 18 и + 23 OC) он направляется в потолочное пространство, где при помощи тонких фильтров производится его доочистка. Сверху без вихрей и возмущенных зон воздушный поток опускается вниз в подпольное пространство. И уже после этого он возвращается в окружающую среду. Если используется современное оборудование, то возвращается очищенным от вредных испарений и сухих остатков краски с помощью фильтров, которыми оснащена система вытяжной вентиляции.

Между режимами окраски и сушки может включаться кратковременный, продолжительностью несколько минут, режим обдува, позволяющий повысить температуру воздуха и удалить испарения ЛКМ, продолжающие выделяться после окраски.

В режиме «сушка» вентиляторы выключаются, и с помощью заслонки запускается режим рециркуляции воздуха. Затем, ─ поскольку забор наружного воздуха можно прекратить ─ включается только один вентилятор. С помощью горелки и теплообменника поддерживается необходимая (от плюс 30 до 80 OC) температура сушки. Избыточное давление в камере исключает попадание внутрь содержащего пыль наружного воздуха.
После сушки включается режим продувки, позволяющий освободить камеру от паров ЛКМ и охладить теплообменник.

Применение покрасочных камер

Покрасочная камера позволяет провести четкую, порой непроницаемую границу между собственным рабочим объемом и окружающей средой. А это дает возможность одновременно успешно решать сразу несколько сложных производственно-технологических задач. Во-первых, повысить качество окрашивания за счет исключения воздействия атмосферной пыли и иных негативно влияющих на качество окраски факторов. Во-вторых, и в-третьих, создать безопасные условия труда для персонала и снизить нагрузку на окружающую среду.

Современные покрасочные камеры легко собирать, удобно и выгодно эксплуатировать. В них можно обрабатывать металлические, деревянные, полимерные, керамические детали и изделия. Поэтому их широко применяют в самых разных отраслях.

В машиностроении, как при изготовлении сравнительно небольшой трубопроводной арматуры, так и подвижного состава железных дорог и металлоконструкций.

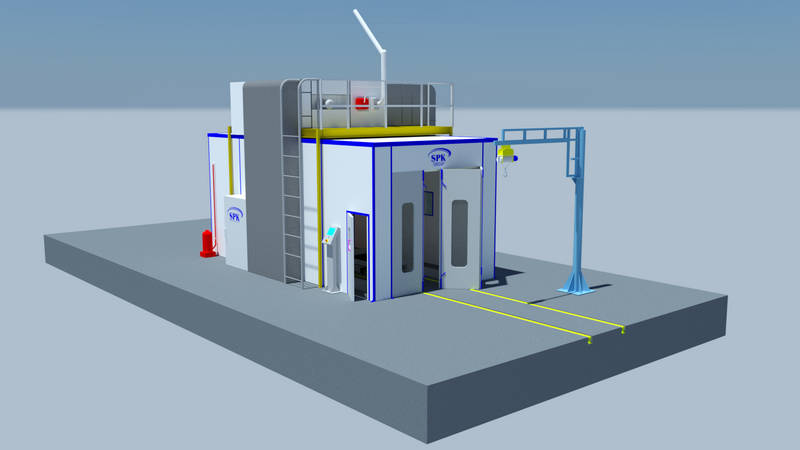

В металлургической отрасли покрасочные камеры используют для окраски металлических труб и листов. В деревообработке ─ для автоматической и ручной покраски заготовок и готовых изделий: погонажа, дверей, щитов. Покрасочные камеры для мебели применяются при окрашивании мебельных фасадов, столов, стульев и проч.

Их использование может быть «индивидуальным» или в составе производственных линий, как правило, объединенных конвейером.

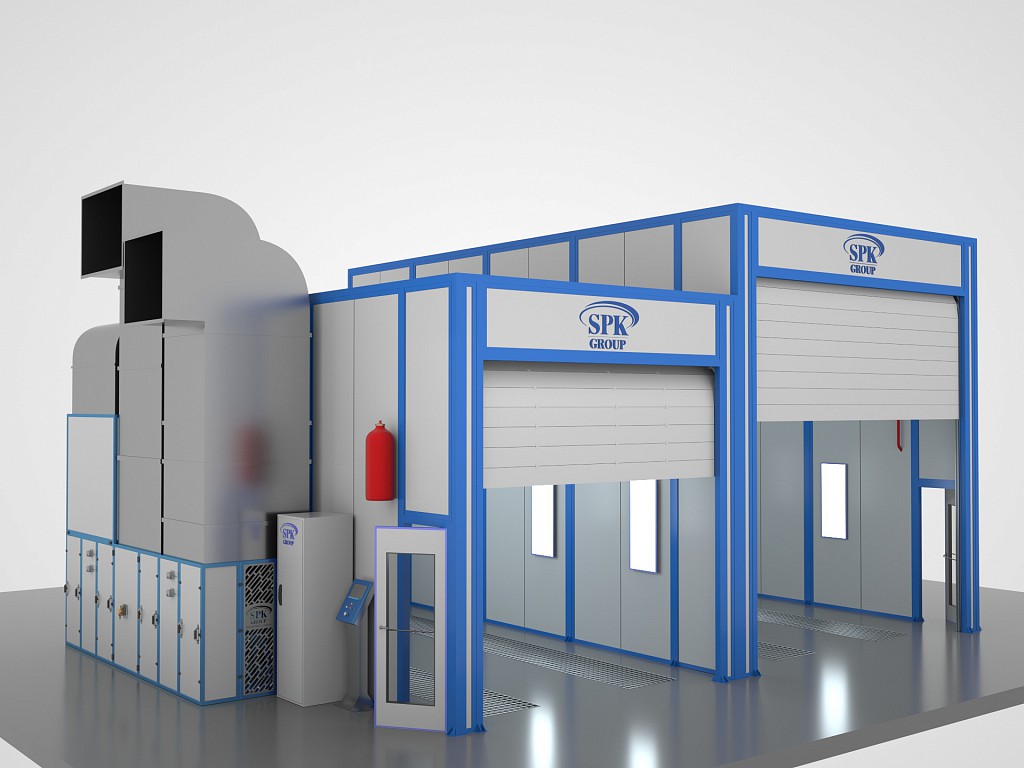

Особенно широкое распространение это оборудование получило в автосервисе. Покрасочная камера для автомобилей ─ обязательный атрибут большинства предприятий отрасли.

Сегодня покрасочные камеры прочно вплетены в ткань экономической жизни. Потребитель живо интересуется всем, что связано с покрасочными камерами: цены, видео, чертежи. Не остаются без отклика объявления в СМИ ─ аренда покрасочной камеры, продается покрасочная камера б/у или новая. Принявшие решение покрасочную камеру купить хотят знать больше о стоимости, технологических возможностях, организации сервисного обслуживания.

Камеры-«профессионалы» и камеры-«любители»

На волне этого интереса, особенно у желающих купить покрасочную камеру для автомобиля, но по экономическим причинам, не имеющим возможность сделать это в данный момент, пользуется спросом информация из разряда «покрасочная камера своими руками: видео чертежи, сметы». Нетрудно найти рекомендации, разъясняющие, как сделать покрасочную камеру своими руками, а поскольку рассчитаны они на автомобилистов, имеющие заголовки ─ «Покрасочная камера для автомобилей своими руками» или «Покрасочная камера своими руками в гараже». Прежде, чем браться за самостоятельное воплощение этих тезисов в жизнь, особенно тем, кто предполагает коммерческое использование самодельной покрасочной камеры, необходимо понимать, что грамотный расчет окрасочной камеры ─ задача вовсе не арифметическая, а относящаяся к более сложным разделам математики. Ведь нужно рассчитать не только кратность воздухообмена, но и заложить в это оборудование производительность, надежность, высокое качество выполняемых работ и что может быть важнее всего этого ─ безопасность.

Пока не во всех словарях можно найти словосочетание «покрасочная камера», но впечатляющая динамика интеграции этого оборудования в производство дает все основания полагать, что это только пока.

а также кабины, и другое оборудование

для нанесения лакокрасочных материалов

Покрасочная камера своими руками в гараже, видео, чертежи, готовые решения

Если требуется покрасить авто, можно пойти двумя путями — отдать машину специалистам и заплатить за работу немалую сумму, или сделать покрасочную камеру своими руками и, возможно, начать свой небольшой бизнес.

Что потребуется для выполнения такой работы? Какие требования должны быть соблюдены? Как сделать системы обогрева, освещения, сушки и фильтрации? По какому алгоритму действовать? Эти и ряд других вопросов рассмотрим ниже.

Что необходимо для создания покрасочной камеры

Для обустройства покрасочной камеры в гараже потребуются такие элементы:

  1. Непосредственно гаражное помещение, где будет размещена покрасочная камера.
  2. Тепловой генератор.
  3. Система вентиляции.
  4. Тепловая пушка (печка с системой нагнетания теплого воздуха).

В расширенный перечень входят:

  • Плотно закрывающиеся ворота;
  • осветительные устройства;
  • вентиляторы,
  • управляющий пульт и другие элементы.

Конструкция и функционал зависят от финансовых возможностей исполнителя и конечной цели. Важный момент — максимальная автоматизация покрасочных работ и сушки транспортного средства.

В состав конструкции входят такие функциональные элементы:

  1. Тепловой насос и автоматика.
  2. Индивидуальная камера для окрашивания и сушки.
  3. Специальная вытяжка со встроенным воздушным фильтром.
  4. Вентиляция подачи воздуха с несколькими фильтрующими элементами разных уровней.

Это ориентировочный список, позволяющий понять масштаб работ и сориентироваться с расходами на материалы.

Требования к покрасочной камере

Первый шаг создания покрасочной камеры в гараже — обустройство помещения. Оно должно соответствовать таким требованиям:

  1. Утепление поверхности с применением негорючих материалов.
  2. Максимально возможная герметичность.
  3. Наличие двух дверей, что повышает уровень безопасности в случае пожара. Они должны легко открываться и гарантировать максимальную герметичность.
  4. Стена покрасочной камеры обделывается с помощью матовой пленки, способной притягивать и удерживать пыль на поверхности. Такая отделка обеспечивает больший ресурс конструкции на покраску десяти и больше авто. Для защиты от пожара на матовое напыление наносится противопожарный слой.
  5. Пол не должен мешать нормальной циркуляции воздуха. Как вариант — применение специальных решеток, состоящих из нескольких слоев. При такой конструкции воздух без проблем отводится и подводится в покрасочную камеру.
  6. При использовании металлического покрытия на полу, последний должен возвышаться над половым покрытием в соседних помещениях где-то на 0,4 метра. Установка мостика позволяет уменьшить неудобства от изменения уровня. Как из вариантов показаны на фото.
  7. Как вариант — обустройство бетонного полового покрытия. Его преимущества — оптимальный воздухообмен и легкость заезда машины. Кроме того, покрытие находится на одном уровне с полом в других помещениях.
  8. При создании системы вентиляции важно учесть надежность крепежа. В случае засорения воздухозабора повышается плотность испарений ЛКП в помещении, что впоследствии может привести к воспламенению или даже взрыву.

Если нет опыта в строительных работах, важно поговорить со специалистом и получить рекомендации по созданию покрасочной камеры. Не лишне уточнить нюансы проведения малярных работ.

Читайте также:

Система вытяжки и вентиляции в покрасочной камере

От качества системы вентиляции зависит возможность применения покрасочной камеры и безопасность помещения. Задача устройства заключается в отводе воздуха, насыщенного парами ЛКП с помещения и подача чистого потока.

Вентиляционная система бывает двух типов:

  1. Одномоторная. Особенность — нагрев воздуха внутри камеры (в верхней части).
  2. Двухмоторная. Здесь используется два агрегата. Один нагоняет воздух в верхней части, а второй установлен снизу и высасывает воздух.

Каждый из видов хорош и обеспечивает оптимальную изоляцию от внешнего пространства.

При первом способе воздух поступает в помещение через фильтрующий элемент, установленный в потолке. Отвод воздушных масс осуществляется через траншею в нижней части или второй пол.

При выборе двухмоторной вентиляционной системе каждый из двигателей выполняет индивидуальную функцию. Один нагнетает воздух в помещение, а второй обеспечивает его отвод. Если рекомендации правильно выполнены, объем подаваемого воздуха больше, чем отводимого. При этом повышение активности воздухообмена не приводит к нарушению работы системы.

Принцип работы вентиляции в покрасочной камере можно объяснить на примере:

  1. Берется канистра плотно закрытой крышкой.
  2. В ней делается пара отверстий, расположенных друг напротив друга.
  3. Внутрь запускается сигаретный дым, после чего в одну из дырок нагнетается воздух. Воздушные массы выходят со второй дырки, это видно благодаря белому дыму.

В случае применения пылесоса активность обмена возрастает.

При выборе одномоторных или двухмоторных покрасочных камер учитывается финансовый аспект. Второй вариант менее выгодный (при изготовлении системы самостоятельно).

Это связано с необходимостью создания сложной системы. Проблема в том, чтобы обеспечить отвод воздуха и исключить оседание паров на лопастях вентилятора. В ином случае высок риск некорректной работы устройства.

Система фильтрации

Неизменный элемент покрасочной камеры — система фильтрации, защищающая от пыли и прочих опасных элементов. Рекомендуется применять 2-фазовые фильтры, имеющие двухступенчатый принцип работы. Сначала они «ловят» крупные частицы, а после — более мелкие загрязнители.

Важно учесть, что производительность системы вентиляции в среднем — от 20 до 25 см3/с.

Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований.

По этой причине рекомендуется применять фильтры с несколькими этапами очистки. При этом нижний фильтрующий элемент забивается быстрее, что требует более частой его замены.

Также важно знать, что в качестве дополнительной фильтрации может применятся специальное жидкое липкое покрытие. Данным средством с помощью валика обрабатывают стены покрасочной камеры. Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман.

При выборе системы фильтрации стоит ориентироваться на тип системы вентиляции:

  1. Для одномоторных покрасочных камер обустраивается фильтрующая поверхность (рулонного типа). Она покрывает всю поверхность, а специальные карманные фильтры задерживают крупный сор.
  2. Для двухмоторной системы потребуется дополнительный фильтрующий элемент в половом покрытии. При установке изделия лучше выбрать воздухоотвод или настил из металла. Для большей эффективности в нижний фильтр ставится кассетная сетка до входа в прибор (для дополнительной очистки).

При обустройстве системы фильтрации важно учесть циркуляцию воздуха. Оптимально, если в помещении нет турбулентности воздушных потоков, а давление регулируется с помощью специальных устройств.

Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе. Во избежание этого эффекта важно контролировать давление воздуха в покрасочной камере.

Для этого фильтрующие элементы потолка распределяются равномерно и по всей длине. Контроль системой фильтрации лучше осуществлять дистанционно (с помощью пульта). При запуске системы должно учитываться два параметра — уровень загрязнения и эксплуатационные возможности фильтров.

Режим применения систем очистки и вентиляции

При желании можно сделать покрасочную камеру, объединяющую группу режимов. Кроме рассмотренных выше, существует еще ряд вариантов отвода загрязненного воздуха из помещения.

Речь идет о вентиляции приточно-вытяжного типа, функционирующей в трех режимах:

  1. Активная циркуляция воздушного потока. Здесь происходит непрерывное вентилирование помещения, после чего чистый воздух снова идет в покрасочную камеру. Преимущество заключается в очистке воздушных масс от пыли и прочих загрязняющих элементов.
  2. Забор воздушного потока извне. Воздух, поступающий с улицы, фильтруется, прогревается до необходимой температуры, а после поступает внутрь камеры. Отвод воздушного потока осуществляется через отверстия в поверхности пола. Цель режима заключается в обеспечении и поддержании температурного режима внутри помещения. Из камеры удаляются ненужные элементы красящего вещества и лаковый туман, что имеет ключевое значение при окрашивании авто.
  3. Закачка воздушного потока из камеры. При включении режима воздух фильтруется, греется до 60 градусов Цельсия, а после направляется в помещение. Результат действия режима заключается в быстрой сушке машины после завершения работ. Отдельное внимание уделяется отверстиям для вентиляции (входу и выходу). При ошибочном размещении высок риск появления мертвых зон, из-за чего при распылении ЛКП в покрасочной камере остается мелкодисперсионный пылевой состав, негативно влияющий на качество окраски авто.

Система обогрева

Обустройство системы обогрева — обязательное условие при изготовлении покрасочной камеры. Отсутствие такой опции ведет к ухудшению качества нанесения краски и сушки ЛКП, повышению риска для здоровья работника.

При обустройстве обогрева важно учесть:

  1. Наличие центрального отоплении и электрических ТЭНов и в зимний период хватит ли их для обогрева помещения.
  2. При отсутствии глобальных планов, подразумевающих частое окрашивание машин, в покупке теплогенератора нет необходимости (он вряд ли окупится).
  3. Монтаж теплой пушки вполне может обеспечить прогрев покрасочной камеры и основных точек помещения.

При обустройстве системы обогрева применяется пластинчатый рекуператор. Это устройство, обеспечивающее снижение затрат на прогрев воздуха в помещении.

К плюсам изделия относится высокий КПД, быстрая окупаемость и экологичность. Устройство представляет собой узел, монтируемый вместе с тепловентиляционным блоком (тем, что готовит воздух).

Конструктивно рекуператор состоит из тонких пластин алюминия, обеспечивающих повышение температуры поступающего воздуха за счет нагретых воздушных масс, удаляемых из помещения.

Плюс пластинчатого рекуператора — разделение грязного и чистого воздуха (их смешивание исключено).

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления.

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

  1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
  2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

  1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
  2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
  3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
  4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
  5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Обрешетка и напольное покрытие

При создании покрасочной камеры своими руками отдельные требования предъявляются к обустройству полового покрытия. Для начала в полу делается траншея, после чего сверху кладется металлическая решетка.

Такая конструкция поднимает покрытие на расстояние от 15 см и более. Образовавшаяся полость применяется для монтажа вентилирующего двигателя.

При отсутствии подходящего полового покрытия имеется две альтернативы:

  1. Для сплошной поверхности подходит вариант с созданием прямоугольной ямы глубиной до 100 см или двух траншей. При невозможности реализовать задачу допускается монтаж второго пола на расстоянии 200 мм. Полученного расстояния достаточно для монтажа вытяжки покрасочной камеры. При создании пола важно предусмотреть отвод загрязненного воздуха за пределы помещения.
  2. При наличии ямы достаточно уложить металлическую арматурную решетку поверх пола с углублением. Доски под обрешёткой складываются в клиновидном виде (по направлению к воротам покрасочной камеры формируется острый угол). Труба вывода воздуха выходит на улицу и играет роль нижней вентиляции в боксе.

Главное требование к полу в покрасочной камере — наличие необходимого расстояния для обустройства вентиляции и отвода грязного воздуха.

Освещение

От правильности выбора осветительного устройства зависит качество покраски. Оптимальный вариант — монтаж ламп дневного света, обеспечивающих отличную видимость, отсутствие бликов и теней на поверхности окрашиваемого авто. По заявлению экспертов, норма освещенности — от 600 до 1000 люксов.

Лучший вариант монтажа осветительных устройств — по периметру покрасочной камеры (по бокам и под потолком). Минус заключается в отсутствии нормальной обзорности в нижней части авто.

Во избежание бликов или дефицита освещения лучше ставить вдоль стен удлиненные лампы. Их задача — освещение нижней части авто и защита от появления теней.

В продаже имеются люминесцентные лампы во взрывобезопасном исполнении. Их особенность состоит в высоком уровне освещенности и исключении взрывов в области окрашивания или сушки.

Внутренняя отделка и обустройство

При выборе материалов для отделки покрасочной камеры многие отдают предпочтение вагонке. Такой вариант привлекателен с позиции цены, но он не рекомендуется по условиям пожаробезопасности.

Эксперты рекомендуют выбрать металл и негорючие элементы (к примеру, профнастил). Такое покрытие легко поддается отделке и надежно защищено от огня.

При обустройстве внутренней части покрасочной камеры важно учесть следующие нюансы:

  1. При наличии небольшого помещения можно использовать цементно-песочную штукатурку. Перед обработкой важно увлажнить стены с помощью распылителя. Такой подход обеспечивает лучшее связывание пыли с водой, что обеспечивает чистоту поверхности.
  2. Применение плиты OSB и металла приводит к быстрому накоплению пыли. Для ее удаления применяется пылесос.
  3. Использование панелей из пластика приводит к повышенному накоплению пыли (в 10 раз больше, чем в случае с деревянной или металлической отделкой).

Отделка покрасочной камеры должна быть герметичной, с минимальным риском попадания пыли или других загрязнителей. В боксе не должно быть посторонних элементов, являющихся «пылесборниками». Речь идет о диванах, коврах, тканевых изделиях или мебели.

Потолочные прямые углы делаются в виде скосов – это уменьшит завихрение воздуха.

При выборе цвета для покрасочной камеры предпочтительно выглядит белая порошковая краска. Ее применение обеспечивает лучшую цветопередачу и упрощает процесс окрашивания авто.

Для удобства стоит предусмотреть комнату (подсобку) для людей и хранения необходимого оборудования.

Этапы работ

Для обустройства покрасочной камеры рекомендованная площадь помещения должна быть от 70 квадратных метров и более. Как только необходимый объект найден, можно приступать к работе. Алгоритм действий такой:

  1. Удаление лишних элементов и подготовка помещения.
  2. Сбор короба.
  3. Создание опалубки с каналами, необходимыми для обустройства вытяжки. После этого заливается бетон.
  4. Установка ворот с дверьми.
  5. Обшивка стен влагостойким гипсокартоном. Для надежности каркас делается через каждые 0,5 метра.
  6. Создание короба под приточку.
  7. Установка ламп освещения по периметру бокса.
  8. Сбор короба для вытяжки воздуха.
  9. Установка вытяжной трубы, обеспечивающей приток и циркуляцию воздуха.
  10. Подключение ящика с обогревателями. Достаточно 12 кВт, но при желании можно подключить большую мощность — до 18 кВт.
  11. Покраска стен, подготовка решеток на каналы в полу, установка фильтра.
  12. Окрашивание пола с применением устойчивой к стиранию краски.
  13. Покрытие стен липучкой.

На этом основные работы по обустройству покрасочной камеры завершены.

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.

Чертежи

Ниже показаны чертежи покрасочных камер, которые можно использовать в работе.

Что нужно для организации работ

Для выполнения работ потребуется ручной или автоматический краскопульт, красконагнетательный бак (от 1 до 4 литров), а также насос (можно использовать устройство мембранного типа с электроприводом).

Также потребуется:

  1. Сборник отходов ЛКМ — изделие, используемое для удаления грязи и шлама с водяной покрасочной кабины. Лучшим вариантом очистки считается применение фильтровальной установки. Процесс происходит в режиме циркуляции. В частности, окрасочный мусор остается в фильтровочных мешках, а чистая вода снова направляется в окрасочную кабину. Особенности изделия — эффективная очистка воды, применение двойного оцинкованного металла, продолжительный срок службы.
  2. Осушители воздуха с силикагелем.
  3. Компрессора для нагнетания воздуха. Одно или двух цилиндровые с ресивером.
  4. Весы для взвешивания смешиваемых компонентов (можно использовать кухонные электронные до 5 км).
  5. Дополнительное оборудование — мойки для краскопультов, лампа колориста, устройство для демонтажа дверей, окрасочные столы, диспансеры для бумаги и салфеток.

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

Фильтр напольный в рулонах

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.

Готовые решения для жидкостной покраски

Если нет возможности и желания создавать камеру для покраски автомобиля своими руками, можно купить готовое решение.

Минус в том, что такой вариант в большинстве случаев подходит для организации бизнеса вне гаража. При наличии своего помещения можно сэкономить и сделать работу самому.

Из готовых вариантов стоит выделить:

  1. Сухая окрасочная кабина Eurodray, оборудованная угольной фильтрацией. Она имеет габариты 7 м*4 м*2,7 м в длину*ширину и высоту соответственно.
  2. Автомобильная окрасочная камера V-Color.
  3. Автомобильная окрасочная камера для грузовых авто.
  4. Покрасочная камера ColorTech CTA 7000 и другие варианты.

Итоги

Создание покрасочной камеры своими руками — интересно, для многих — это будет не несложно, но в любом случае затратно.

Если знать технологичный процесс, иметь опыт в строительстве, пошагово выполнять работу и следовать рекомендациями в статье и видео, трудности исключены.

Сначала составляется список необходимых материалов, и оцениваются расходы. Следующим этапом делаются покупки, и производится монтаж.

При грамотном подходе можно быть уверенным в эффективности покрасочной камеры и ее продолжительном ресурсе.

Покрасочные камеры

Покрасочная камера – это специальное оборудование, предназначающееся для выполнения лакокрасочных работ. Она полностью автоматизирована и герметична, с ее помощью можно не только красить, но и сушить выкрашенные предметы. Чаще всего камера для покраски нужна при окрашивании кузовов автомобиля и его деталей. Использование профессионального оборудование помогает избежать дефектов, которые появляются вследствие не герметичности пространства, попадания внутрь него пыли и сора.

Камера для покраски состоит из непосредственно помещения, которое отделено от внешнего мира слоем изоляции, чаще всего применяются готовые сендвич-панели. Автомобиль или его детали для покраски поступает внутрь камеры через особые герметичные ворота с тремя створками. Покрасочные камеры небольшого размера представляют собой герметичное оборудование, которое имеет вытяжку, двигатель, создающее разряженный воздух внутри, который и позволяет равномерно окрасить предметы, не опасаясь потеков или посторонних частиц. Внутри камера для окрашивания покрыта порошковым красителем, который отличается стойкостью и долговечностью.

Принцип работы. Покрасочная камера

В чем заключается принцип работы покрасочной камеры? Покрасочная камера работает в нескольких режимах: окраски, продувки, сушки и охлаждения. В режиме окраски воздух, который попадает в камеру извне проходит через фильтры, нагревается до нужной температуры, затем подается в потолочную часть камеры и фильтруется еще раз. Путем равномерного распределения воздуха происходит полное окрашивание предметов, без оплывов и непрокрашенных мест. Загрязненный воздух проходит через фильтр в полу оборудования и вновь запускается в цикл. После того как покраска окончена, покрасочная камера переходит в режим продувки. За 5-7 минут воздух в камере очищается от краски и паров, затем открывается рециркуляция и оборудование переходит в режим сушки. На этом этапе внутри камеры циркулирует нагретый воздух, который постоянно обновляется. И, наконец, в режиме охлаждения контроллер камеры отключает нагревательные приборы и оставляет работать только вытяжки, которые охлаждают прокрашенную деталь фильтрованным воздухом.

Покрасочная камера. Особенности

Камера для покраски обязательно должна иметь соответствующее заключение о ее пожарной безопасности. Работа внутри камеры проводится в основном с легковоспламеняющимися покрытиями: лаком, красками, клеем. Поэтому для обеспечения безопасной работы изолятор камеры должен быть выполнен из минерального материала, стойкого к воспламенению. Вентиляционная установка камеры должна быть исправна и оборудована защитой от взрыва. Не лишним будет оборудовать покрасочную машину специальной системой для тушения пожаров, а так же термостатом, который бы отключал камеру от питания при критическом повышении температуры внутри нее.

При производстве мебельных фасадов в покрасочной камере работают так же с клеями. Принцип эксплуатации камеры для подобных работ не особенно отличается от стандартного использования красок и лаков, однако рекомендуется использовать камеры с активным водяным полом или водяной завесой – такая технология позволит создать особенно качественное покрытие, которое прослужит долго.

Купить покрасочную камеру. Купить в Москве и доставка в регионы

Полагаясь на наш большой опыт, мы выбрали передовые технологии и опыт профессионалов при использовании профессионального оборудования от передовых компаний.

По всем техническим моментам вы можете обращаться к нашим специалистам. Мы постараемся максимально полно проконсультировать вас. Наш телефон в Москве: +7 (495) 984-50-50 или по электронной почте [email protected]. Просим вас указывать тему вашего сообщения с пометкой о техническом/производственном вопросе и обязательно указывайте ваш контактный телефон. Далее с вами свяжется специалист.

Камера порошковой окраски и полимеризации своими руками

Существует несколько способов покраски кузовных деталей автомобилей, и порошковая покраска является наиболее современным среди них. Однако такая технология весьма сложна, так как  требует применения специального оборудования, представленного камерами порошковой окраски, особенности которых рассмотрены в данной статье.

Что представляет собой порошковая покраска?

Под этим термином понимают создание высококачественных декоративно-защитных полимерных покрытий путем применения электростатического поля высокого напряжения. Порошковая краска – это колерованный мелкодисперсный порошок с примесями зернистостью 10-100 мкм.

Суть покрасочных работ состоит в нанесении заряжающегося в процессе распыления электризацией при трении или от внешнего источника порошкового материала на противоположно заряженную металлическую поверхность.

Это обеспечивает равномерность нанесения краски на обрабатываемый объект. Порошковая покраска подразумевает применение камеры полимеризации для сушки и окончательного закрепления краски.

Последовательность работы

Процесс порошковой покраски включает несколько этапов. Первый из них состоит в подготовке поверхности, которая подразумевает удаление с нее любых загрязнений. В случае перекрашивания необходимо очистить поверхность от исходной краски и грунтовки. Эти работы осуществляют по завершении сушки с применением пескоструйки, при этом используют различные абразивы. Грубые предназначены для быстрого удаления лакокрасочного материала, в то время как неорганические материалы служат для выравнивания поверхности.

Далее на подготовленную рабочую поверхность наносят порошковый грунт. Данный процесс осуществляют в камере напыления электростатическим распылителем. Обрабатываемую деталь необходимо предварительно заземлить. Порошковый грунт, как и обычный, служит противокоррозионной защитой. После оплавления грунта в камере напыления наносят порошковую краску. Эту работу также осуществляют электростатическим распылителем. Для создания гладкого, равномерного покрытия краску следует наносить в несколько слоев (обычно в 2-3).

После каждого слоя окрашиваемое изделие помещают в камеру полимеризации на 15-30 минут, где под действием высокой температуры в 180-200° C частицы порошковой краски закрепляются на поверхности детали благодаря оплавлению. По завершении сушки и полимеризации окрашиваемую деталь достают из камеры и оставляют на некоторое время – это необходимо, чтобы она остыла до комнатной температуры.

По завершении нанесения краски деталь покрывают порошковым лаком, который выполняет протекторную и декоративную функции. Он придает покрытию дополнительную устойчивость и защищает его от выгорания под воздействием ультрафиолетовых лучей. В некоторых случаях лак наносят на непокрытый краской и грунтом металл с целью сохранения его текстуры. К тому же в таком случае он играет роль противокоррозионного средства.

Преимущества метода

Порошковую покраску считают альтернативой нанесения жидких лакокрасочных материалов. Причем рассматриваемый способ является значительно более совершенным, поскольку имеет некоторые преимущества перед использованием жидких красок:

  • Порошковое покрытие более качественное и монолитное.
  • Не осевшие на рабочую поверхность частицы порошковой краски улавливаются в покрасочной камере и могут быть использованы при повторном напылении, благодаря чему достигается значительная экономия материала. Это повышает рентабельность покраски в заводских условиях и снижает затраты при осуществлении работ своими руками. Благодаря данным мерам потери материала в процессе работы составляют 1-2%, в то время как при работе с жидкими лакокрасочными материалами теряется 50-60 % краски.
  • Порошковые краски превосходят жидкие лакокрасочные материалы по прочности на изгиб и удар.
  • Рассматриваемые материалы более устойчивы по отношению к таким факторам, как перепады температур, воздействие химически активных веществ, коррозия и истирание.
  • Порошковые краски обладают более высоким сцеплением с поверхностью.
  • Окрашивание порошковыми материалами своими руками упрощено благодаря отсутствию потеков на вертикальных поверхностях.
  • Использование порошковых красок позволяет в широких пределах изменять толщину наносимого слоя (от 35 до 250 мм).
  • Порошковое покрытие отличается высокой долговечностью, которая по результатам испытаний была оценена в 20 лет.

Однако у порошковой покраски имеются и некоторые отрицательные качества, обусловленные в основном сложностью работ. Так как для их осуществления требуется оборудование, такое как покрасочная камера, порошковая покраска является весьма сложной и дорогостоящей процедурой, поэтому она нерентабельна при выполнении своими руками в домашних условиях. К тому же такие работы весьма длительны, так как требуется время не только на нанесение лакокрасочного материала, но и на осуществление сушки и полимеризации, а также на остывание.

Оборудование

Необходимое для порошковой покраски своими руками оборудование представлено, прежде всего, окрасочной камерой и печью полимеризации. Для нанесения краски требуется электростатический пистолет. При выполнении работ в домашних условиях обычно используют ручной пистолет компактных размеров.

В продаже представлены модели порошковых покрасочных камер, предназначенные для мелкосерийного производства или для обработки единичных изделий. Такие камеры для порошковой покраски наиболее подходят для выполнения работ своими руками. Рассматриваемые устройства представлены комплексами, состоящими из рабочей камеры и блока фильтрации. Камера порошковой окраски может иметь один или два проема. Через проем в передней части в нее поступает изделие, а выходить оно может через проем с обратной стороны или через входное отверстие.

Покрасочные камеры подразделяют по технологии окраски: некоторые устройства осуществляют окрашивание деталей с двух сторон с поворотом, другие модели – одновременно. Порошковая покрасочная камера имеет системы рекуперации порошка и фильтрации воздуха.

Печь полимеризации служит для нагрева обработанных изделий до температуры в 160-200ºС и выдерживания их в таких условиях в течение 10-20 минут с целью сушки и запекания нанесенного слоя материала.

Как в заводских условиях, так и при осуществлении работ своими руками порошковые материалы используют не только для покраски кузова. Ими также обрабатывают диски и пластиковые кузовные детали, представленные бамперами, молдингами и другими элементами.

Для создания покрасочной камеры своими руками потребуется следующее оборудование:

  • покрасочный пистолет;
  • фильтр с регулятором давления;
  • компрессор для подачи воздуха;
  • электросеть;
  • вентиляцию;
  • печь по типу духовки;
  • пылесос, оснащенный насадкой циклонного типа.

Рекомендации



В качестве инструмента распыления можно использовать простую модель малярного пистолета. На него подают сжатый воздух под давлением в две атмосферы, хотя для некоторых работ такого значения может оказаться недостаточно. В любом случае для проведения покраски потребуется компрессор, а также фильтр с регулятором давления.

Покрасочную камеру в обязательном порядке нужно оснастить системой вентиляции. Рекуператор можно заменить пылесосом, однако бытовые модели не подходит для такого использования, так как быстро забиваются. Желательно использовать пылесос с циклонной насадкой.

Что касается электросети, то ее должен прокладывать специалист. Рядом с печью полимеризации следует разместить подвеску для сушки и охлаждения деталей. Необходимо обеспечить яркое освещение – для камеры порошковой покраски лучше всего подходят герметичные лампы дневного света. Это объясняется тем, что они просты в очистке, так как такие не нагреваются, вследствие чего попавшая на них краска не оплавляется.

Интересное по теме:

Малярная камера своими руками

Качественно покрасить кузов автомобиля удается далеко не каждому. На сегодняшний день есть большое количество станций технического обслуживания и частных сервисов, в которых производят покраску автомобилей, но, к сожалению, качество работ, далеко от совершенства. Даже высокий уровень конкуренции не пугает работников СТО, и они продолжают безответственно выполнять возложенные на них задачи.
малярная камера

Сам процесс покраски автомобиля не очень сложный, намного важнее оборудование и окрасочная камера. От соблюдения всех технических норм и стандартов зависит внешний вид транспортного средства.

Для того что бы сократить расходы на покраску автомобиля, а может и заработать дополнительно в будущем, можно покрасочную камеру сделать в собственном гараже. Это совсем несложно, нужно только желание и цель.

Понять, что необходимо в малярке, можно только разобравшись в процессе окрашивания. Состоит работа по окрашиванию автомобиля из трех основных этапов, каждый из которых очень важен:

  • На первом этапе очень важно произвести тщательную шлифовку автомобиля. Малярная камера должна обладать качественной системой вентиляции. Вывод воздуха с элементами пыли и старой краски должен осуществляется снизу. Таким образом, мастер сможет нормально дышать во время работы. Покрасочная камера должна иметь и подвод воздуха, он должен приходить сверху и равномерно распределятся по всей площади помещения.
  • На втором этапе, производится окрашивание кузова. Здесь также очень важна качественная вентиляция. Благодаря правильной циркуляции воздуха, тяжелые частицы краски будут оседать вниз, на напольный фильтр. Сверху чистый воздух будет в свою очередь прижимать те частицы, которые поднялись выше. Для мастера и для автомобиля такая система наиболее оптимальна.
  • На третьем этапе окрашивания малярная камера прогревается до 60 градусов Цельсия, и разогретый воздух остается в помещении для циркуляции, до тех пор, пока автомобиль не высохнет полностью. Из последнего этапа окрашивания ясно, что вентиляционная система с мощными фильтрами и нагревом воздуха очень важна для качественных работ.

Малярная камера помимо мощной вентиляционной системы должна быть очень чистой и светлой. Даже маленькая пылинка, попавшая на кузов во время покраски, может вызвать вздутие, и краска начнет облазить. Кроме того пыль при покраске создает неровности и матовость покрытия.

Освещение должно быть достаточно ярким и желательно использовать лампы дневного света. Мастер должен четко видеть все окрашиваемые поверхности.

Малярка своими руками

Если вы решили сделать покрасочную мастерскую в своем гараже, начать подготовку необходимо с вывоза всего мусора и различных вещей, которые не имеют отношения к работе. Очень важно тщательно очистить и отмыть все помещение перед началом создания окрасочной камеры.

Для окрашивания одного автомобиля, достаточно будет качественно убрать гараж. Очистить полы и стены, протереть потолок. Очень важно после удаления всех загрязнений провести влажную уборку в помещении.

В случае регулярных или периодических окрасочных работ, можно проявить творчество и сделать покрытие на потолке и стенах из металлического листа, профилированного или обычного. Можно установить вагонку из поливинилхлорида.

Малярные камеры во время сушки автомобиля нагреваются до 60 градусов, поэтому лучше не использовать горючие материалы для покрытия стен и потолка. В этом плане пластиковая вагонка будет не очень безопасным материалом, несмотря на то, что она дешевле, чем металлические листы.

Потолок мини покрасочной камеры лучше покрасить порошковой краской, которая имеет огнеупорные свойства и обеспечивает долговечность покрытия. Для того что бы качественно различать цвета, стены и потолок камеры необходимо покрасить белым цветом!

Покрасочная порошковая камера должна иметь сложную и качественную систему воздуховодов пола. Для этого нужно правильно распределить по всей поверхности вентиляционные отверстия.

Этот вопрос требует ответственного и серьёзного подхода, если в одной из частей окрасочной камеры возникнет мертвая зона, то качественно окрасить автомобиль не удастся. В мёртвой зоне постоянно будет присутствовать взвесь красящих веществ, а в результате неправильного размещения вентиляционных отверстий, могут возникнуть завихрения, что так же негативно отразится на покрытии автомобиля.

Пол покрасочного бокса лучше всего поднять на 10-15 сантиметров, если позволяет высота потолка. Для этого необходимо сварить решетку из арматуры или приобрести готовую металлическую сетку достаточной толщины для удерживания веса автомобиля. Таким образом, вентиляция пола будет осуществляться наилучшим образом.

В случае если нет возможности поднять пол, можно вырыть траншеи по всему периметру на равных расстояниях. Они закрываются сеткой, и поле этого монтируется двигатель вытяжной системы.

Системы вентиляции воздуха

Для создания вентиляционной системы покрасочной камеры можно использовать одномоторную или двухмоторную конструкцию. Поговорим о каждой из них подробно.

  1. Одномоторная система

Эта схема предполагает установку одного мотора в верхней части покрасочной камеры. Двигатель нагнетает воздух в помещение через потолочные отверстия и осаждает взвесь красящих материалов к полу. Там по вырытым траншеям или через металлическую сетку, воздух с частицами краски выводится по вентиляционной трубе наружу.

вентиляция малярной камеры

Данная система выходит недорогой по себестоимости и идеально подойдет для разовой окраски кузова автомобиля, но при частом использовании окрасочной камеры, такая вентиляция недостаточна и плохо справляется с поставленной задачей.

  1. Двухмоторная система

Данная схема подразумевает использование двух моторов, одного в нижней части покрасочного бокса, а другого наверху – в потолке. Это дорогая система вентиляции, которая может быстро окупить себя только при большом количестве покрасок автомобилей.

Верхний мотор нагнетает воздух через отверстия в потолке и прижимает взвесь частиц краски к полу. Нижний мотор, в свою очередь принудительно вытягивает наружу воздушные массы с частицами краски. Такая работа вентиляции обеспечивает отличный обмен воздуха в помещении и является гарантом правильного и качественного окрашивания кузова автомобиля.

Важно! Для того что бы в малярные камеры не проникали частицы пыли и грязь, на верхний вентиляционный раструб необходимо обязательно установить фильтр. Только такая система обеспечит идеальное покрытие.

Оборудование для малярной мастерской имеет очень большое значение.

Осветительное оборудование

Наиболее важным для покраски является свет и осветительные приборы. Источники света должны располагаться не только на потолке, но и на стенах мини покрасочной камеры. Лампы лучше всего расположить на равноудаленном расстоянии друг от друга и в вертикальной плоскости, то есть перпендикулярно полу.

Качественное освещение можно получить, используя лампы и дневного света, они довольно экономичны и позволяют четко видеть даже мельчайшие частицы на кузове автомобиля.

освещение малярной камеры

В последнее время, многие пользователи делают выбор в пользу светодиодных фонарей. Это совсем неплохая альтернатива. Светодиодные приборы обеспечивают яркий и ровный свет, не мигают и редко выходят из строя, к тому же они экономят электроэнергию в большем объеме, чем лампы дневного света.

При оформлении малярной камеры осветительным оборудованием, не стоит экономить. При хорошем свете, можно увидеть даже самые мелки пылинки и частицы, которые нужно своевременно удалить.

Оборудование для окрашивания

Мини покрасочная камера позволяет использовать различные виды оборудования.

  1. Краскопульты пневматического типа подразделяются на аппараты высокого и низкого давления. Для приборов высокого давления, необходим компрессор, который нагнетает воздух и создает давление необходимое для окрашивания, а приборы низкого давления работают на не сжатом воздухе.
  2. Можно использовать краскопульты безвоздушного типа. Они подразделяются на электрические и пневматические.
  3. Существуют так же комбинированные автоматы, которые совмещают в себе первый и второй тип оборудования. Такие системы очень производительны и объединяют в себе лучшие качества воздушного и безвоздушного метода окрашивания кузова автомобиля.
  4. Есть еще и простейший механический метод, который подразумевает погружение деталей авто в специальную емкость с краской. Его так же можно использовать при работе в малярной камере, для некоторых элементов. Полностью окрасить кузов автомобиля таким методом можно только на специализированной конвейерной линии.

Специалисты высокого уровня считают, что на сегодняшний день наиболее оптимальным для окрашивания кузова автомобиля своими руками является безвоздушное оборудование. В окрасочной камере из пистолета под большим давлением распыляются частицы краски или лака.

детали автомобиля в малярной камере

Размер капель зависит от давления в камере оборудования и от размера и формы сопла, из которого выбрасывается краска.

Основными преимуществами безвоздушного оборудования можно назвать:

  • Экономию лакокрасочных материалов, которые не расходуются в чрезмерных количествах и не создают взвеси в воздухе покрасочного бокса.
  • В покрасочной порошковой камере данный вид оборудования позволяет экономить растворители, так как легко справляется с густыми смесями.
  • Данное оборудование позволяет работать даже с одномоторной вентиляцией и гарантирует качественное покрытие кузова авто.

Данный вид оборудования не очень хорошо подойдет для частого использования, с постоянной сменой цвета краски. Наиболее часто его применяют для разовой или редкой покраски кузова в условиях мини покрасочной камеры.

Выбор распылителей красящих веществ может быть осуществлен по желания мастера, но лучше проконсультироваться со специалистами прежде, чем оплатить покупку. В зависимости от размера бокса окрашивания, а так же от типа вентиляции, оборудования для покраски нужно изменять.

Оборудование для сушки

Приобрести оборудование для сушки окрашенного автомобиля может быть разным. Для одноразовой покраски подойдет более простая система, а для постоянного использования лучше приобрести серьёзную технику.

  • Для разовой покраски автомобиля можно использовать тепловые генераторы на любом удобном для пользователя топливе. Можно приобрести оборудование на газе, дизельном топливе или масле. Выбирая тепловой генератор, отдавайте предпочтение моделям, которые позволяют установить постоянную температуру и поддерживают ее неизменной.
  • Для постоянного использования наилучшим образом подходит совр
  • Не легеменное инфракрасное оборудование. Такие агрегаты потребляют электроэнергию экономно и обеспечивают качественное просушивание лакокрасочных материалов. Такая система позволяет просушить грунтовку и шпаклевку на подготовительном этапе работ. Инфракрасные сушки помогают быстро выполнить окрашивание и экономят время мастера.

После того, как автомобиль полностью просохнет, необходимо дать ему некоторое время постоять в покое, в хорошо проветриваемом помещении, то есть при работающей вентиляции. Это связано с тем, что лак и краска не полностью высыхают за короткий промежуток времени. Только через несколько дней, покрытие полностью затвердевает.

Малярная камера своими руками позволяет автовладельцу не только самостоятельно освежить покрытие своего транспортного средства, но и со временем и опытом может стать дополнительным источником дохода. Далеко не каждый владелец авто имеет гараж, который мог бы превратить в мастерскую.

Все вложения, которые понадобятся для окрашивания вашего автомобиля, окупят себя уже после второго или третьего заказа. Качество покрытия выполненного своими силами, часто бывает намного лучше, чем на станциях СТО. Это связано с тем, что при самостоятельном окрашивании автовладелец более внимателен, и никуда не спешит.

Возможные дефекты, устраняются сразу, и в результате получается блестящий красивый автомобиль, который с гордостью можно продемонстрировать друзьям и соседям.



Следующая статья: Виды покраски автомобиля.
Предыдущая статья: Покраска дисков — технология покраски порошковой краской.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:







Советы по фотографированию миниатюрных изображений: мини-живопись

Используйте простой фон. Лист бумаги подойдет даже, вам не нужно покупать фоны, если вы действительно этого не хотите. (У меня есть некоторые, и я люблю свои. Но для начинающих, не обязательно) — лично мне больше не нравятся фотографии, когда это загроможденный фон. Просто личное мнение, но оно излучает атмосферу: «Я не могу беспокоиться об удалении отвлекающих элементов, поэтому, вероятно, в моей работе есть что-то упущенное из виду, что меня тоже не беспокоило».

Опять же, личное мнение … но я еще не доказал, что ошибаюсь.

Используйте пару источников света и попытайтесь расположить их под таким углом, чтобы они работали друг с другом и удаляли как можно больше теней — и, если необходимо, накиньте резинку, бумажное полотенце или что-то еще на свет, чтобы смягчить его, если свет слишком резкий / яркий. Если свет более мягкий, он не вызовет резких теней и не изменит окраску вашей миниатюры. Также попробуйте использовать лампы дневного света. Обычные лампы накаливания имеют желтый оттенок, поэтому ваша модель, в свою очередь, будет выглядеть более желтой.

По возможности используйте штатив, если у вас есть наведи и снимай фотоаппарат. Если у вас есть только телефон, сделайте несколько фотографий. Постарайтесь получить четкое фото. Я видел много размытых фотографий, которые, возможно, даже не были загружены. Всегда есть оправдание: «извините за размытые фотографии». Как насчет того, чтобы извиниться за то, что даже не потратили лишнюю секунду, чтобы сделать вторую фотографию? Не заставляй меня смотреть на мусорное фото. Я имею в виду честно. Это показывает, что вы даже не заботитесь о своей работе, если вас не беспокоит попыток четкого фото.

Извините, но меня это серьезно беспокоит. Как иррациональный гнев.

Наконец, если ваши пальцы должны быть на фото по какой-то глупой причине, из любви ко всему хорошему, пожалуйста, очистите пальцы. Опять же, что-то вроде «грязного фона».

Также … просто брутто. Просто проще не фотографировать свои грубые крохи. Просто положите модель.

Редактировать: слова. На мобильном.

Потоковое видео и видео с ограниченным бюджетом с помощью телефона (миниатюрное хобби)

Сфера, с которой я всегда боролась в продвижении Creative Twilight для более широкой аудитории, — это видеопроизводство.В наши дни ведение блогов — это ниша, и видеоконтент занял свое место. Видео — это то, к чему я всегда хотел приложить больше усилий, но никогда не давал ему реального шанса.

В конце концов, решив, что пора серьезно поработать над видео, я принялся за установку, которая будет работать, но не будет стоить больших денег. Это означало использовать мой iPhone для съемки видео, поскольку я не мог позволить себе купить камеру.

Я знал, что мне нужно кое-что сделать, чтобы снимать на телефон как можно лучше.У меня уже был хороший свет для рисования, так что о нем позаботились. Осталось получить микрофон и подставку для камеры, которые подойдут как минимум для съемки сверху.

Качественный микрофон

Я работал с потоковым видео без микрофона и полагался на микрофон своего телефона. Это было нехорошо — неудивительно.

Я также пробовал использовать наушники, которые поставлялись с моим iPhone. На самом деле они работают относительно хорошо. Единственная проблема, с которой я столкнулся, — это короткий кабель и тот факт, что любое движение немного «раскачивает» микрофон, толкает его.Это привело бы к раздражающим звукам в микрофоне и для зрителей.

Итак, если у вас очень ограниченный бюджет, попробуйте эти наушники. Что касается меня, то я двигаюсь за красками, кистями, перемещаю освещение и т. Д. Наушники были в значительной степени непозволительными.

Я отправился на поиски микрофона, который подошел бы мне, и нашел микрофон с лацканом. Это было очень хорошо рассмотрено на Amazon, было просмотрено несколько видеороликов о покупателях, использующих его, и цена была действительно разумной.

Я взял это в руки и не разочаровался.Качество звука — день и ночь без микрофона, и лучше, чем в наушниках, потому что он прикреплен к моей рубашке, так что не нужно толкаться. Качество тоже лучше, чем у наушников.

Аудиокабель не слишком длинный, но его длина составляет около 5 футов, что для меня вполне достаточно, поскольку я сижу за своим столом и на самом деле всего в нескольких дюймах от телефона / камеры.

Мат антибликовый

После того, как звук был отключен, моей следующей покупкой был коврик, который положил на мой стол для рисования. Мой друг заметил во время нескольких трансляций, что камера (телефон) фокусируется не на модели, а на столе.Это имело смысл, потому что мой стол для рисования имеет глянцевую поверхность и просто отражает много света.

Это предмет, который я искал дольше всего, — коврик. Я не буду утомлять вас всеми, на что я смотрел, но в итоге я нашел неопреновый коврик на Walmart.com за 12 долларов.

Размер коврика 24 ″ x 16 ″, так что это идеальный размер для моего малярного стола. Он покрывает всю область, которую я закрашиваю, чтобы предотвратить блики, и это тоже довольно удобно. Он действительно матовый, что мне и требовалось.

Кроме того, он противоскользящий, поэтому коврик легко скользит во время съемки.

Конечно, если поверхность, на которую вы снимаете, не бликует, вы можете пропустить этот пункт и сэкономить немного денег.

Подставка для камеры / телефона

Я использовал традиционный штатив для камеры для своих видео. Это маленький, около 18 дюймов в высоту, и он справился со своей задачей. Однако, хотя 18 дюймов могут показаться не очень высокими, для миниатюрной живописи и использования телефона в качестве фотоаппарата это довольно большое расстояние.

Мне нужно было получить что-то, что могло бы приблизиться к миниатюре во время рисования. Я пробовал увеличивать масштаб во время трансляции и сделал видеоурок. Это сработало, но качество было не наравне с отсутствием увеличения. Кроме того, это серьезно уменьшило пространство в кадре, в котором я работал, и было трудно оставаться в кадре во время рисования.

После долгих поисков я пришел к именно этому видеостенду. Мне понравился этот, потому что он имеет много артикуляции. Но самым важным было то, что я мог повернуть телефон вперед и получать такой же обзор, как и я.

Видите ли, раньше я снимал со штативом рядом со мной. Взгляд на мою картину был в основном косым. Хотя никто не жаловался, я знал, что это не идеально, и мне нужно было что-то, что давало бы накладные расходы и с моей точки зрения.

Этот зажим для камеры (придумайте, как это назвать) позволяет мне подобраться к модели достаточно близко, не увеличивая масштаб, и смотрит в правильном направлении и сверху. В основном это прекрасно.

Сравнение

Вот видео из Facebook Live, которое я сделал со штативом и без микрофона (с помощью микрофона iPhone).

А вот видео с новой настройкой. Это был урок, который я сделал для рисования мрамора. Довольно существенное изменение!

Заключение

Я просто хотел поделиться некоторыми дешевыми вещами, которые я купил, которые действительно улучшили мое видеопроизводство. Я потратил на все около 63 долларов. Если вам не нужен коврик, как мне, то вы можете уйти примерно за 50 долларов.

Еще дешевле, если вы можете использовать наушники своего телефона, тогда все, что вам нужно, это подставка для камеры.Я считаю, что это единственное, что необходимо для такого типа настройки. Вы можете использовать штатив, как я, какое-то время, но если вы хотите, чтобы видео снималось сверху и под правильным углом обзора, обойти это действительно невозможно.

Вы можете увидеть мою подставку для камеры и плоский коврик, все настроено

На данный момент я чувствую, что я достаточно хорошо охвачен, и следующей покупкой в ​​будущем будет фотоаппарат. А пока я собираюсь продолжить съемку на свой iPhone и узнать, как лучше создавать видео.Это похоже на все, все дело в практике!

Я увлекаюсь миниатюрой с 2006 года, когда друзья познакомили меня с Warhammer 40K. Я большой поклонник Blood Bowl, и у меня для этого есть бесконечная коллекция команд.

Я люблю рисовать миниатюры и учить людей рисовать. Я также очень люблю вести блог, поэтому здесь я объединил эти две страсти.

Оцените, пожалуйста, эту статью
Пожалуйста, уделите секунду, чтобы оценить это. Это помогает нам доставить вам то, что вам нравится.

Сделайте отличные снимки своих миниатюр (смартфон или цифровая зеркальная фотокамера)

Как любитель миниатюр, вы, вероятно, захотите сфотографировать свои творения, чтобы продемонстрировать свои навыки. Наличие социальных сетей позволяет вам общаться в Интернете с другими людьми, которые разделяют те же интересы.

Имея фотографии своих миниатюр, вы можете поделиться своей работой со всем миром. Однако вы захотите сделать отличный снимок, потому что плохой снимок испортит представление вашей миниатюры.

Как сделать отличный снимок своих миниатюр? Вы можете использовать цифровую зеркальную камеру или смартфон, чтобы сделать отличный снимок своей миниатюры. Выключите вспышку, используйте макрообъектив, создайте фон, используйте какое-нибудь базовое программное обеспечение для редактирования и настройте фокус, чтобы создать отличную фотографию, на которой запечатлены детали вашей миниатюры.

Часы работы и страсти, которые вы вкладываете в свои миниатюры, можно запечатлеть на камеру, чтобы вы могли продемонстрировать свою работу. Публикация фотографий в Интернете — отличный способ поделиться своими миниатюрами, поэтому вы захотите узнать, как получить качественное изображение, демонстрирующее вашу работу.

Давайте поговорим о том, что вы можете сделать, чтобы добиться отличных результатов.

Как сделать отличный снимок ваших миниатюр

Миниатюры — отличное хобби, которое может доставлять массу удовольствия. Фотографирование ваших миниатюр позволяет вам задокументировать свою работу, а также показать их друзьям или в Интернете. Когда вы фотографируете свои миниатюры, вам нужно точно передать детали. и есть некоторые вещи, которые вы можете сделать, чтобы улучшить качество вашего изображения.

Идея фотографии состоит в том, чтобы запечатлеть то, что уже существует, поэтому ваша миниатюра фантастическая, но вы должны получить точный снимок, чтобы показать истинное отражение вашего мастерства. Как и в случае с людьми, плохо сделанная фотография может сделать любую миниатюру ужасной!

Выполнив несколько простых шагов, вы можете быть уверены, что каждый раз будете делать отличные фотографии. Вот несколько вещей, которые вы можете сделать, чтобы улучшить качество изображения ваших миниатюр:

  • Отключить вспышку .Это, безусловно, самая важная вещь, о которой нужно помнить при фотографировании ваших миниатюр. Вспышка слишком яркая для крупного плана и приведет к ужасному качеству изображения, независимо от качества миниатюры. Сделать хороший снимок вашей миниатюры со вспышкой будет невозможно.
  • Используйте естественный свет. Лучший способ уловить свет при съемке миниатюры — использовать естественный свет. Подойдите к окну на северной стороне вашего дома и поместите миниатюру на подоконник.Избегайте окон, в которые попадает резкий яркий свет. Вместо этого выберите затененное окно, через которое проникает отфильтрованный свет. Вы также можете делать снимки на улице в пасмурный день или когда нет яркого солнечного света.
  • Используйте макрообъектив . Независимо от того, используете ли вы смартфон или цифровую камеру, у вас будет возможность купить дополнительный макрообъектив, который можно использовать для съемки ваших миниатюр крупным планом. Это отличный способ запечатлеть детали миниатюры, которые иначе не были бы видны.
  • Создать фон . Чтобы создать фон, вам нужно будет принять во внимание цель фотографии. Вы не захотите сосредотачиваться на деталях фона вокруг миниатюры, поэтому лучше иметь что-то, что не отвлекает.

Вы можете сделать простой фон из коробки, куска скотча и листа белой бумаги . Приклейте кусок белой бумаги к стороне коробки, где она наполовину параллельна коробке, но нижняя часть бумаги изогнута и тоже опирается на подоконник.Поместите миниатюру в середину белой бумаги, чтобы фон и область под миниатюрой были просто белыми.

  • Используйте программу редактирования . На компьютерах и смартфонах есть множество программ, с помощью которых можно редактировать фото. Конечно, идея состоит в том, чтобы улучшить фотографию, а не изменить ее, поэтому будьте осторожны, чтобы не редактировать слишком много . В противном случае он не сможет полностью передать вашу миниатюру. Некоторые программы требуют оплаты, другие бесплатны.
  • Стабилизируйте камеру .При фотографировании миниатюры вы будете сосредоточены на мелких деталях миниатюры, поэтому не должно быть дрожания камеры. Чтобы стабилизировать камеру, положите ее на книгу или поставьте на подоконник. Дрожащая камера может сделать нечеткое изображение, и оно не будет хорошим.
  • Измените фокус. Когда вы пытаетесь сделать снимок своей миниатюры, вам нужно убедиться, что сфокусирован на миниатюре, а не на фоне .

Хороший снимок вашей миниатюры покажет мелкие детали, которые может уловить только камера.Если у вас есть макрообъектив, вы можете сфокусироваться на определенной части миниатюры, например, на руке или лице. Макрообъектив обеспечит еще более детальное фото с правильной фокусировкой.

Как сделать отличные снимки своих миниатюр на смартфон

Если вы хотите получить хороший снимок своей миниатюры, вам может показаться необходимым купить дорогую зеркальную камеру, но это не так. Вы можете получить достойное изображение своей миниатюры с помощью смартфона.

Используя настройки вашего телефона и некоторых приложений, вы можете получить отличные результаты.

Когда только вышли смартфоны, камера была не очень хорошей. Он был зернистым и был совершенно неэффективен в условиях низкой освещенности. Современные смартфоны значительно улучшились и теперь предлагают фотографии, сравнимые с дорогой цифровой зеркальной камерой.

На самом деле большинство функций зеркальной камеры доступно на смартфоне . Кроме того, вы можете использовать приложения для редактирования фотографий прямо на телефоне, не используя компьютер.

Вот несколько советов, как сделать отличные снимки ваших миниатюр с помощью смартфона:

Купить комплект линз .

Вы можете купить множество наборов объективов (например, этот на Amazon), которые можно прикрепить к объективу камеры вашего телефона, что даст вам еще больше свободы и возможностей. Эти объективы сопоставимы с объективом DSLR, поэтому вы можете делать отличные снимки с помощью смартфона и комплекта объективов.

Макрообъектив идеально подходит для миниатюрного , потому что он показывает детали крупным планом. Приведенный ниже комплект подходит как для телефонов iPhone, так и для телефонов Android и поставляется с макро- и широкоугольным объективом.

Проверить цену Amazon

Нажмите, чтобы сфокусироваться.

Когда вы фотографируете свою миниатюру с помощью смартфона, вы должны один раз коснуться экрана, чтобы указать камере, где сфокусироваться. Таким образом вы сможете рассмотреть детали, например руки или лицо.

Поиграйте с фокусировкой и посмотрите, что выглядит лучше всего. Вы можете несколько раз коснуться экрана, чтобы сфокусировать и расфокусировать камеру, прежде чем делать снимок.

Сдвиньте, чтобы отрегулировать экспозицию.

При использовании смартфона для фотографирования своей миниатюры вам нужно будет нажать на миниатюру, чтобы сфокусировать на ней экспозицию, но вы также можете затем провести пальцем вверх и вниз (iPhone) или коснуться ползунка (Android), чтобы отрегулируйте экспозицию, чтобы сделать изображение светлее или темнее.

Это позволяет вам регулировать яркость и контрастность фотографии до того, как вы сделаете снимок, поэтому вам не придется возиться с ним в приложении для редактирования фотографий.

Используйте приложения для редактирования фотографий .

После того, как вы сфотографировали свою миниатюру, вы захотите открыть фотографию в приложении для редактирования фотографий, которое поможет вам сделать изображение еще лучше. Используя настройки, вы можете настроить цвет, контраст, яркость, резкость и многое другое.

Не переусердствуйте при редактировании, потому что это может изменить истинный вид вашей миниатюры, и изображение не будет точным.Вот некоторые приложения для редактирования фотографий на смартфоне:

    • Photoshop Express
    • пикселей
    • Snapseed
    • PicsArt Photo Editor

Как использовать зеркальную камеру для съемки миниатюр

Для съемки миниатюр необязательно покупать цифровую зеркальную камеру, но она может быть у вас уже под рукой. Камера DSLR предлагает более четкое и детальное изображение, чем большинство смартфонов, поэтому вы получите немного лучшее изображение.

DSLR-камера немного сложнее смартфона, поэтому давайте определимся с несколькими терминами, прежде чем мы начнем.

Базовая терминология DSLR

  • Выдержка. Скорость затвора — это то, насколько быстро или медленно затвор закрывается при фотосъемке. Короткая выдержка закрывается быстро и пропускает меньше света, в то время как длинная выдержка пропускает много света. Этот параметр задается в секундах, поэтому выдержка 1/60 составляет 1/60 секунды, и затвор остается открытым только в течение этого времени.
  • Диафрагма . Это отверстие в задней части объектива камеры, которое определяет, насколько велик или мал диаметр отверстия. Эта настройка контролируется регулировкой Focal Stop или «F-Stop». Это еще один способ контролировать количество получаемого света при съемке. F-ступень f3.5 — это широкое отверстие, тогда как f22 намного меньше.
  • ISO . До появления цифровых камер ISO определялось типом купленной пленки. Сегодня с цифровыми камерами вы можете настроить этот параметр в цифровом виде.Когда вы настраиваете ISO, вы регулируете сенсорную чувствительность.

Низкое значение ISO даст более четкое изображение, но для его экспонирования потребуется больше света. Не превышайте ISO400, потому что это будет очень зернистое и не очень подходящее значение для съемки миниатюр крупным планом.

  • Баланс белого . Баланс белого камеры влияет на то, как камера воспринимает цвет. Вы можете настроить параметры, чтобы сделать его теплее или ярче.Также есть много предустановленных параметров, таких как дневной свет, вольфрам или тень. Регулировка баланса белого даст вам лучшее изображение.
  • Глубина резкости . Когда вы делаете снимок с помощью цифровой камеры, он часто автоматически дает вам небольшую глубину резкости, когда фокус вашей фотографии четкий, но фон очень размытый и искаженный.

Ручной режим

При съемке в ручном режиме появится счетчик, который выглядит так:

-2..1..0..1 .. + 2

Этот измеритель скажет вам, будет ли ваше изображение слишком темным (недоэкспонированным) или слишком ярким (переэкспонированным). Чем меньше значение , тем темнее будет изображение , поэтому изображение -2 будет слишком темным, а изображение +2 будет слишком ярким. Ваша цель — достичь , чтобы получить 0 .

В ручном режиме вы сможете регулировать ISO, диафрагму и выдержку, но слегка (не полностью) удерживайте кнопку спуска затвора, чтобы камера могла рассчитать изображение и настроить.

Глюкометр должен показывать вам, где вы находитесь, вплоть до экспозиции. Если число не равно 0, вам нужно будет отрегулировать настройки камеры, пока они не покажут, что изображение будет красивым и сбалансированным.

ISO, диафрагма, выдержка и баланс белого взаимосвязаны, поэтому, если у вас более длинная выдержка, которая медленно закрывается, вам нужно отрегулировать диафрагму, чтобы отразить это.

Если ваша выдержка закрывается быстро, вам нужно позволить достаточно света, чтобы экспонировать снимок.При настройке этих параметров обратите внимание на счетчик, который подскажет вам, слишком ли темное или слишком светлое изображение.

Как сделать отличное фото с помощью цифровой зеркальной камеры

Теперь, когда у нас есть эти основные определения, давайте начнем с того, как сделать отличный снимок миниатюры с помощью цифровой зеркальной камеры:

  • Используйте лайтбокс или воспользуйтесь предложенным выше способом приклеить кусок белой бумаги к коробке и создать фон для вашей миниатюры. Обязательно сделайте это в мягком освещенном месте, например, на подоконнике в тени.
  • Установите камеру на штатив . Если у вас его нет, сложите книги на нужную высоту и поместите камеру сверху, чтобы она оставалась устойчивой.
  • Установите камеру на ручной режим или «M» на диске. На экране дисплея должны быть опции для управления выдержкой, диафрагмой и ISO.
  • Установите диафрагму на меньшее отверстие (большее число, например, f22).
  • Установите меньшее значение ISO, например 400 . Чем меньше число, тем больше должна быть выдержка.
  • Используйте таймер камеры или пульт . Даже легкое нажатие кнопки спуска затвора может привести к размытию изображения. Так что лучше всего не вмешиваться и использовать либо встроенный таймер, либо удаленную кнопку спуска затвора.

Совет для профессионалов: Получите «серую карту» (они дешевы в Интернете). Серая карта — это серый квадрат, который можно разместить перед объективом камеры для настройки баланса белого.

Часто камера чрезмерно компенсирует белый цвет, что делает его серым или обесцвеченным.С помощью серой карты вы можете настроить баланс белого, чтобы придать изображению более четкий фон. Поиграйте с настройками и поэкспериментируйте с разными вариантами.

Что такое наложение фокуса и как оно применяется к миниатюрам?

Наложение фокуса — это техника фотографии, при которой вы используете камеру, чтобы сделать снимков одного и того же изображения с разными фокусными точками . Затем вы объединяете все изображения в одно изображение, и оно показывает гораздо более четкое изображение всех деталей с почти 3D-эффектом .

Наложение фокуса может быть выполнено как с помощью смартфона, так и с помощью цифровой зеркальной камеры. Вот как сфокусировать снимок вашей миниатюры:

    • Используйте лайтбокс или метод белой бумаги, перечисленные выше, чтобы создать контролируемую среду для вашей миниатюры.
    • Используйте штатив или поместите камеру на книгу или выступ . Это обязательно для наложения фокуса. Неустойчивая серия снимков приведет к ужасному изображению, и вы не сможете сфокусировать стопку.
    • Отключите автофокус и используйте ручной режим для фокусировки . Это позволит вам свободно сосредоточиться на разных частях миниатюры.
    • Сфокусируясь на ближайшем к вам фрагменте модели, сделайте снимок.
    • Повторите шаг 4 3-8 раз, но сосредоточьтесь на разных частях модели . Идея состоит в том, чтобы сделать снимок в одном и том же месте несколько раз, просто чтобы фокус был разным для каждого снимка. Итак, к концу у вас должно быть несколько изображений вашей миниатюры, которые идентичны, за исключением того, где находится фокус.
    • Загрузите изображения на свой компьютер . Вам нужно будет преобразовать изображения в файл JPEG или TIF.
    • Импортируйте их в программу редактирования фотографий с каждым изображением, установленным как отдельный слой.
    • С помощью программного обеспечения выберите все слои и нажмите «Автоматическое выравнивание » (находится в меню «Редактировать» <Автоматическое выравнивание в Photoshop »).
    • Затем вам нужно будет выбрать «Auto Blend» (находится в Edit
    • Затем объедините все слои в одно изображение , выбрав «Объединить слои» (Расположено в Слои <Объединить слои в Photoshop).
    • Используйте программное обеспечение для обработки фотографий, чтобы обрезать изображение , а также настроить яркость и контрастность.

Примечание: Если ваша фотография не выровнена должным образом, она не будет выглядеть правильно, поэтому вам может потребоваться снова сделать фотографии или вы можете попытаться вручную выровнять изображения в программном обеспечении.

Последнее обновление 2021-06-17, 19:38 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Миниатюры рисования: руководство для начинающих

Миниатюры рисования: руководство для начинающих — Polygon Перейти к основному содержанию

Баннер с печеньем

Мы используем файлы cookie и другие технологии отслеживания, чтобы улучшить вашу навигацию по нашему сайту, показывать персонализированный контент и целевую рекламу, анализировать посещаемость сайта и понимать, откуда приходят наши аудитории.Чтобы узнать больше или отказаться, прочтите нашу Политику использования файлов cookie. Также ознакомьтесь с нашим Уведомлением о конфиденциальности и Условиями использования, которые вступили в силу 20 декабря 2019 г.

Выбирая Я принимаю , вы соглашаетесь на использование файлов cookie и других технологий отслеживания.

часы Фото: Чарли Холл / Polygon

Быстрые советы о том, где можно получить полезный совет в Интернете

Если вы покупаете что-то по ссылке Polygon, Vox Media может получать комиссию.См. Наше заявление об этике.

Я сейчас в ловушке дома, как и вы, из-за пандемии коронавируса. В то время как у меня есть запасы принадлежностей, есть семья и потоковое телевидение, чтобы занять меня, многие из моих любимых видеоигр просто не подходят мне на данный момент. В такие времена я обычно обращаюсь к настольным играм с друзьями, но социальное дистанцирование требует, чтобы мы держались отдельно.

Итак, я начала рисовать миниатюры.Это была прекрасная возможность дать отдых моему телу и очистить разум, и начать работу оказалось не так сложно, как я думал. Лучше всего то, что вы действительно можете получить потрясающие результаты, используя всего несколько базовых методов.

С чего начать? Сначала вам нужно найти несколько миниатюр. Если в вашей коллекции есть современная настольная игра, возможно, у вас уже есть неокрашенные миниатюры, лежащие в коробке. Кажется, что почти каждая крупная кампания настольных игр на Kickstarter включает в себя десятки уникальных скульптур.Хотя может быть сложно заставить людей сесть с вами и изучить новую игру, сейчас, возможно, самое подходящее время, чтобы открыть эти коробки и нарисовать эти монохромные миниатюры.

Миниатюры из Scythe — замечательные маленькие произведения искусства. Эти мехи также выглядят великолепно только с базовым слоем, а некоторые просто с сухой щеткой. Фото: Чарли Холл / Polygon

Painting minis — также отличный способ избавиться от накопившихся подкастов.Я научился рисовать несколько лет назад, и все, что мне потребовалось, это одна коробка Warhammer 40,000 minis и несколько десятков эпизодов Welcome to Night Vale . К тому же раскрашенные миниатюры — отличный способ оживить вашу любимую настольную ролевую игру. Как только ваша обычная группа снова соберется, чтобы играть лично, вы можете настроить миниатюр, ожидающих каждого из них.

Так почему бы не использовать это странное окно времени, чтобы найти новое хобби, которое легко впишется в любое жилое пространство? Я и раньше писал длинные руководства по этой теме, но вот краткое изложение того, что вам нужно, чтобы начать рисовать мини, и несколько быстрых советов о том, где получить образование.


Поиск рабочего места

Вам не понадобится много места, чтобы начать рисовать миниатюры. Конечно, вам понадобится удобный стул и прочный стол. Но также подумайте о своем освещении. Тени могут играть с вашим восприятием миниатюр и их деталей. Это может привести к тому, что вы пропустите точку, но это также может привести к утомлению глаз. Подумайте о том, чтобы установить на руки несколько подвижных фонарей. Я использую две, каждая из которых оснащена лампами дневного света на 1600 люмен.

Также возьмите свою любимую кофейную чашку, бумажные полотенца и немного воды. Все, что указано в этом руководстве, кроме клея, легко смывается водой, если вы пролили его на твердую поверхность.


Сборка Полностью собранные миниатюры из Fantasy Flight Games Star Wars: Legion . Фото: Чарли Холл / Polygon

Если ваши миниатюры не поставляются предварительно собранными, вам нужно потратить некоторое время на их сборку.Это может быть так же просто, как вытряхнуть кусочки из пластикового пакета и склеить их вместе (как в случае с Star Wars: Legion от Fantasy Flight Games). Для большинства других вам нужно будет отрезать кусочки от пластикового литника. Для этого вам понадобятся нож для хобби, коврик для резки, кусачки и немного клея.

Набор прецизионных ножей для хобби, 105 предметов

Цены указаны на момент публикации.

Я предпочитаю ножи для хобби с отламывающимися лезвиями, главным образом потому, что я могу меньше терять. Но почему бы не получить оба вида по цене? В этот набор также входит коврик для резки, который не даст вам повредить стол.

Инструмент Beadalon Nipper

Цены указаны на момент публикации.

Возможно, вам придется окунуться в набор инструментов и просто схватить плоскогубцы или кусачки. Не делай этого! Кусачки имеют особую форму края, поэтому вы можете прижаться к моделям, не повредив их.

Игры Мастерская Цитадель Пластиковый Клей

Цены указаны на момент публикации.

Не обманывайте себя именем. На самом деле это не клей; это цемент. Это химическое вещество, которое плавит пластмассовые детали и соединяет их вместе. Большинство, но не все миниатюры требуют этого. Прочтите инструкции, чтобы узнать, нужен ли вам цианоакрилат — суперклей.


Грунтовка

После сборки и очистки первое, что вам нужно сделать, это загрунтовать голые пластиковые миниатюры (если вы не покупаете загрунтованные заранее).

Я рекомендую предварительно загрунтованные миниатюры от WizKids, которые готовы к раскрашиванию прямо из коробки. Компания продает миниатюрные модели таких брендов, как Dungeons & Dragons и Pathfinder, а также таких брендов, как My Little Pony и Transformers. На тех, что я видел, детали немного мягче, чем мне хотелось бы, но вы не можете превзойти удобство.

Если вы только начинаете, сделайте себе одолжение и купите что-нибудь среднего размера, например, смотрящего из серии Marvelous Unpainted Miniatures Нолзура из Dungeons & Dragons.Он имеет много текстур и является отличной платформой для новичков.

В противном случае позвольте мне порекомендовать базовый черный грунт из линии Citadel от Games Workshop. Раньше я пользовался банками-погремушками Army Painter, но получил очень неоднозначные результаты.

Краска-спрей в Интернете может быть чрезвычайно дорогой. Если ваш местный хозяйственный магазин открыт, вы, вероятно, сможете найти там что-нибудь намного дешевле. Обязательно прочтите этикетку и убедитесь, что она подходит для пластика и совместима с акриловой краской.

За последние несколько лет я пережил много банок-погремушек, и всегда сложно потратить тонну на красивую банку с краской, а затем выбросить ее после недели использования. Я недавно укусил пулю и купил аэрограф. Хотя это не рекомендуется для начинающих, на самом деле это не так страшно, как я первоначально думал — определенно то, о чем стоит подумать в будущем, если рисование миниатюр вам приглянется.


Начать покраску

Двумя крупными игроками в области акриловых красок для хобби сейчас являются Games Workshop и Vallejo.В обоих продаются базовые наборы красок, которые отлично подходят новичкам. В комплект Vallejo входит 16 цветов по сравнению с 11 цветами Games Workshop, но британцы добавляют отличную кисть, чтобы восполнить это.

Вне зависимости от того, получите ли вы набор красок Games Workshop, сделайте себе одолжение и купите две кисти среднего слоя компании — вы можете испортить одну во время обучения. Также возьмите одну из его щеток средней сухости и немного мыла для кистей.

А теперь пора приступить к рисованию.

Первый вариант — поискать в Интернете руководства и видео по рисованию любой миниатюры, которую вы выбрали для начала.Но если вы предпочитаете идти своим путем или придерживаться короткого списка цветов, который у вас есть под рукой, для этого есть приложение. Это приложение называется Citadel Color и доступно бесплатно в App Store и Google Play.

Скажите, что на вашей миниатюре есть кусочки кожи. Нажмите «Коричневый» в руководстве «Раскраска по цвету», и вы увидите несколько вариантов достижения желаемого результата. (Если вы использовали вышеупомянутые краски Vallejo, вот удобная таблица преобразования.) То же самое касается практически всех других цветов и текстур радуги.Все эти руководства основаны на трех основных методах: наслоении, сухой чистке и выделении краев.

Наслоение довольно просто. Вы блокируете цвета на миниатюре, рисуя детали снизу вверх. Детали, которые находятся глубже в поверхности модели, например, поверхности броневых плит, окрашиваются в первую очередь. Затем окрашиваются детали, расположенные на этих поверхностях — кожаные ремни или декоративные элементы. Таким образом, вы сможете исправлять свои ошибки по ходу дела.

После того, как основные цвета на миниатюре выделены, можно провести сухую кисть. Вот где вы используете кисть, на которой почти нет краски. Опять же, Games Workshop всегда под рукой, чтобы дать вам отличные рекомендации на своем канале YouTube.

Наконец, вы, вероятно, захотите выделить края. Здесь вы берете более светлый цвет и намеренно обводите края модели. Инстинкт каждого при выделении краев заключается в том, чтобы найти кисть как можно меньшего размера, но на самом деле это не лучший способ сделать это; ваша кисть среднего слоя будет работать нормально.Посмотрите это видео Скотта «Miniac» Уолтера на YouTube для получения дополнительной информации.

Между сеансами рисования вы также должны обязательно чистить и поддерживать эти кисти. Лучшее руководство, которое я нашел для этого, есть на YouTube, и оно также исходит прямо от Miniac. Кроме того, в его видео есть несколько отличных советов по заполнению кистей краской и получению хорошей, чистой линии.

Опять же, это просто краткое руководство с собственным списком покупок.Я также написал гораздо более подробное руководство по военному хобби в целом.


Во что я вляпался?

Тем не менее, очень быстро: давайте задумаемся на мгновение, что, возможно, мое руководство из лучших побуждений произвело противоположный эффект. Прочитав все это, вы определенно не захотите рисовать миниатюры .

Ничего страшного.

Может быть, вы просто хотите построить миниатюр. Хорошее место для начала — хороший Gunpla.Это фигурки роботов Гандама, которые можно позу, что усложняет сборку. Но большинство из них поставляется в разноцветных пластиковых наборах, которые на самом деле не требуют покраски. Купите себе приличный нож для хобби и несколько машинок для стрижки, и вперед на скачки.

Если вы предпочитаете игры, я рекомендую Adeptus Titanicus от Games Workshop или линейку Knights из Warhammer 40,000. В обеих линиях есть очень дорогие модели, но они также могут быть позируемыми, с бедрами, коленями и локтями, что позволяет использовать некоторые интересные варианты.Им определенно будет полезно нанести красивый слой краски после этого, но для вас, возможно, это всего лишь один цвет и обработка сухой кистью, которая сделает его похожим на статую.

10 советов по рисованию миниатюр (вещи, которые я усвоил на собственном горьком опыте)

Я рисую с двенадцати лет, а это значит, что в своей жизни я делал массу ошибок в рисовании. Сегодня я поделюсь 10 советами по рисованию миниатюр, которые я усвоил на собственном горьком опыте.

Вы также можете посмотреть созданную видео версию (более новую и с дополнительными советами) на моем канале Youtube:

Раскрытие партнерской ссылки

Age of Miniatures является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com.

На этой странице могут встречаться партнерские ссылки.

Этот сайт также принимает участие в других партнерских программах, и мы получаем компенсацию за направление трафика и бизнеса в эти компании. Узнайте больше о наших партнерских ссылках здесь.

1. Нанесите грунтовку не на черный цвет.

Это классическая рекомендация новичкам прокрашивать миниатюры черным цветом. Это может быть нормально, но если вы просто будете придерживаться этой процедуры всю оставшуюся жизнь, вы упустите ее.Совсем недавно я отказался от праймера черным, и это сильно изменило мою картину.

Вы когда-нибудь думали, что окраска желтого или красного цвета слишком сложна, потому что для покрытия требуется 4 слоя базового покрытия? Ну попробуй грунтовать белым или серым. Я считаю, что детали намного легче различить, когда миниатюра начинается с белого цвета, а миниатюры просто приглашают раскраситься гораздо больше, чем черный.

После того, как вы попробовали белый / серый / коричневый (который может работать со всеми цветами), попробуйте грунтовать тем цветом, который будет основным базовым слоем.А после этого прочтите о грунтовке zenithal и сходите с ума!

2. Используйте липкую липкую ленту для праймирования миниатюр.

Сколько моделей вы заправили за свою жизнь? Сколько раз мини падали от брызг? Сколько раз вы наносили грязные отпечатки пальцев на краску, оставляя ее там, чтобы вечно охотиться за вами? Я сделал слишком много и только недавно нашел решение.

Под основание ваших миниатюр нужно положить немного липкой закрепки.Таким образом, вы не будете сбивать свои модели силой из баллончика (или неуклюже, как идиот). Этот трюк также означает, что модели не должны находиться на базах, чтобы заправить #mindblowing

3. Тратьте время на рисование, а не на рисование

Sothis — немного странный совет, поскольку на самом деле он не о рисовании.

Если вы взглянули на свою армию с точки зрения эффективности, на какие элементы вы должны потратить больше всего времени? Какие элементы дадут вам максимальную отдачу от затраченных часов работы?

Базы.Плохо нарисованная армия может выглядеть потрясающе с хорошо построенными базами. С другой стороны, красиво нарисованная армия с плохими базами будет смотреться… ну плохо!

Подумайте вот о чем: вы когда-нибудь видели потрясающую армию с плохими базами? Очень маловероятно. Так что отправляйтесь в город на свои базы.

(если у вас есть больше времени, следующее, на чем вы должны сосредоточиться, это лица миниатюр, а затем руки. Это то, на что ваши глаза будут обращены, когда вы впервые посмотрите на армию. Вы можете прочитать больше о моей технике для новичков здесь).

4. Используйте кисть подходящего размера для работы

Я был заведомо медленным художником (и, возможно, до сих пор). Конечно, все выглядит хорошо, но какое это имеет значение, если армия никогда не будет закончена? Большую часть своей жизни я рисовал все кистью для деталей. Только недавно я понял, насколько это глупо.

Серьезно, в следующий раз, когда вы сядете рисовать, попробуйте поэкспериментировать: посмотрите, какого размера кисть вы можете использовать для нанесения базового покрытия. Не весь базовый слой, а большие участки (грудь, спина, ноги и другие открытые участки).После того, как вы закончите, спросите себя, заметили ли вы разницу? Конечно, вы могли бы некоторые области, которые вы не хотели красить, но вы все равно собираетесь их раскрасить позже. Теперь спросите себя, сэкономило ли это время.

5. Изучите теорию цвета, чтобы избежать ошибок цветовой схемы

Я потратил столько времени на размышления о цветовых схемах. Я нарисовал сотню тестовых моделей только для того, чтобы выбросить их в мусорное ведро. Почему? Потому что я думал, что понимаю, как работают цвета, но не понял. Это означает, что мои цветовые схемы выглядели странно и странно.

Мое предложение? Всего час изучения теории цвета может спасти вас от бесчисленных часов и ошибок в будущем. Сделайте себе одолжение и прочтите немного об этом.

6. Достаньте влажную палитру (или соберите)

Сухая краска — это грех, все мы знаем, что через несколько лет с мемами «два тонких слоя» и «разбавить краски». Но, несмотря на это, довольно много людей не решаются получить влажную палитру. Не поймите меня неправильно, я был таким же, и, черт возьми, это было ошибкой.

Простая хозяйственная коробка, немного ваты, воды и пергаментной бумаги, и все готово. Это займет у вас всего несколько минут и стоит несколько долларов. За эти инвестиции будет намного проще получить краску нужной консистенции. Я был поражен тем, насколько больше моя краска способна делать то, что я хотел, особенно после того, как я последовал следующему совету.

7. Попробуйте разбавить краску чем-нибудь другим, кроме воды.

Значит, вы разбавляете краски?

Попробуйте разбавить краску чем-нибудь другим, кроме воды.Возможно, вы не знаете, что вода испаряется довольно быстро, а это означает, что ваша краска со временем изменит консистенцию, пока вы рисуете.

Я использую среду Ламиана и разбавитель Вальехо. Если я закрою свою влажную палитру крышкой, краска останется мокрой от вечера до вечера. Я экономлю тонну краски, и это просто потрясающе!

8. Научитесь лучше ухаживать за кистями

То, с чем борются все новички, в том числе и я, — это уход за кистями. Почему это важно? Ну, когда-нибудь чувствовалось, что щетина на вашей щетке сделана из дерева? Да, это сложно рисовать.

Так что, если вы хотите избежать кистей, которые не могут удерживать аккуратную точку, или сделать раздражающее разделение после того, как вы использовали ее в течение 2 минут, вам нужно лучше заботиться о своих кистях.

Это совсем не сложно! Вы можете прочитать мое небольшое руководство по уходу за щетками здесь, и оно серьезно продлит срок службы ваших щеток на годы.

9. Купите хорошие кисти

Если вы знаете, как чистить кисти, вы можете еще кое-что сделать, чтобы улучшить свою картину, — это купить кисть получше.

Я совершил ошибку, слишком долго ждал, чтобы купить что-то немного лучше, чем цитадель, и вещи эквивалентные по цене. Это было неправильно, потому что мои блики стали намного чище, и их стало легче рисовать с помощью более качественного оборудования.

Я не говорю, что вы должны пойти и купить супер-дорогие кисти, когда вы только начинаете, но если вы рисуете в течение нескольких лет, вы будете готовы увидеть улучшения, которые может сделать хорошая кисть. Просто помните, инструменты только помогут вам стать лучше.На самом деле живопись — единственный способ улучшить живопись.

10. Украсть идеи и прекратить попытки сделать что-то уникальное

Самая худшая ошибка, которую я сделал в своем увлечении рисованием, — это то, что я думал, что должен сделать что-то уникальное. Эти схемы рисования должны были быть маленькими особенными снежинками, которых никто раньше не видел и не делал. Что, если это сделал кто-то другой, это было запрещено.

Какого черта я вообще об этом подумал? В этом хобби делятся множеством потрясающих вещей.Так много отличных руководств, идей и способов сделать что-то у вас под рукой. Используй это. Используйте все это. Укради все, что сможешь, хватай самые крутые идеи и вперед. Не тратьте все свое время на размышления о том, чтобы сделать что-то уникальное.

В конце концов, какой смысл пытаться сделать что-то уникальное? Просто сделайте что-нибудь крутое, независимо от того, кому пришла в голову идея или кто это сделал первым.

Как мне сделать хорошие фотографии своих миниатюр с помощью цифровой зеркальной камеры?

Это основная часть урока фотографии.В первой части я показал вам, что вам действительно не нужна модная камера. Однако, если вы рисуете на профессиональном уровне и хотите получить максимум от своих фотографий, вам следует подумать о покупке более качественной камеры, чем ваша обычная «наведи и снимай».

В этой части я расскажу о процессе фотографирования вашей миниатюры. Я буду использовать только зеркалку, но время от времени я также упоминаю несколько советов для компактных камер.
Эти методы не идеальны, но я делаю снимки именно так, и я хочу поделиться им с вами.

Некоторое необходимое вам оборудование

Essential
DSLR (одна из тех новых беззеркальных системных камер тоже должна работать)
Объектив (комплект-объектив или 50мм)
Штатив
Пульт
Серая карта
Фон

Дополнительно в зависимости от метода
Лампа или вспышка
Lighttent / Ikea bucket

Если вы хотите сделать еще один шаг вперед
Объектив (105 мм макро)
Colorchecker
Spyder

Исправляем ошибки новичка

Не подходите слишком близко к миниатюре.
Это самая частая ошибка. Нет необходимости быть очень близким. Как раз наоборот, нужно уехать подальше, чтобы получить резкое изображение и попасть в золотую середину. У линз есть близкое расстояние фокусировки, которое является минимальным расстоянием, которое вам нужно держать до объекта, если вы хотите сделать качественный снимок.

Не слишком заботьтесь о раме.
Это идет рука об руку с первой ошибкой. Вы не делаете снимок последнего кадра, который вы будете использовать в Интернете в качестве окончательного снимка.Вам придется много обрезать по бокам, чтобы получить окончательное изображение. Так что не беспокойтесь, если вы видите коробку или другие предметы по краям фотографии.

Не используйте Macromode.
Большинство компактных камер и мостовых кулачков имеют макрорежим. НЕ используйте его. Фотосъемка вашей миниатюры — это не макросъемка. Мы не хотим иметь что-то маленькое очень большое. Нет, мы хотим, чтобы все было так, как есть.

Не использовать дополнительные функции.
Многие камеры имеют такие улучшения, как автоматическая резкость, повышение контрастности и т. Д.Выключите их все. Мы позаботимся обо всем этом вручную, чтобы добиться наилучшего результата.

Не используйте слишком маленькую диафрагму (то есть большое число).
Не используйте сумасшедшие настройки вроде f30. Слишком резкое изображение выглядит плоским, скучным и не динамичным. И вам нужно использовать слишком длинную выдержку, чтобы справиться со светом, потому что вы получите немного света через диафрагму. Что-то между f10 и f16 отлично. Но это зависит от миниатюры, которую вы фотографируете.Для бюста 1/9 f8 или ниже может быть очень круто, а для большой диорамы или транспортного средства вам может потребоваться увеличить f20.

Еще несколько советов, которые следует иметь в виду

Используйте формат RAW.
Если вы хотите иметь полный контроль и лучшее качество, файлов RAW не обойтись. JPG или TIF ​​без вариантов.

Используйте штатив и пульт.
Это тоже обязательно. Любая вибрация сделает ваши фотографии размытыми, поэтому мы хотим быть максимально устойчивыми. Вы, конечно, можете использовать таймер, но я не рекомендую его, потому что вам нужно прикасаться к камере.
Даже лучше, чем пульт, привязать изображение прямо к вашему компьютеру. Очень рекомендую его использовать. Если у вас есть Nikon и Mac, попробуйте Sofortbild, с ним очень просто работать. (Пожалуйста, предложите больше приложений для модема для Canon, Win и т. Д.).

Удалите пыль со своей миниатюры и фона.
Когда-нибудь находили пыль прямо посреди ретуши. Да, это отстой!

Используйте ручной режим.
Не используйте эти автоматизированные или полуавтоматические режимы.У нас есть время, чтобы настроить все вручную, чтобы получить наилучшие результаты.

Установите ISO на 100
Так как у нас есть время, нам не нужно устанавливать более высокую светочувствительность. Более высокое значение ISO сделает нашу фотографию зашумленной, за исключением того, что у вас качественная зеркалка.

Использовать бесшумный / тихий режим
Если в вашей камере есть бесшумный или тихий режим, используйте его! Это уменьшит вибрацию зеркала, чтобы вы могли получить более четкие результаты.

Сфокусируйтесь на лице
Если у миниатюры есть лицо, сфокусируйтесь на нем! Люди будут автоматически смотреть на лицо, если оно расплывчатое вы потеряли.За исключением того, что вы намеренно хотите сосредоточиться на чем-то другом, конечно.

Незначительный вид сверху
Расположите камеру немного выше миниатюры, иначе изображение будет скучным. И вы хотите, чтобы люди тоже видели базу!

Выключите все отвлекающие огни
Просто оставьте те огни, которые вы используете, на своей миниатюре, если вы их используете. И не забудьте закрыть окна. За исключением метода длительного воздействия.

Диафрагма
Если вы не знаете, вот краткое описание диафрагмы.Чем выше число, тем меньше диафрагма и, следовательно, меньше света, но больше глубина резкости. Чем меньше число, тем больше диафрагма, а значит, больше света и меньше глубина резкости.
Это означает, что если вы хотите получить много резкости на миниатюре, вам понадобится небольшая диафрагма (большое число), но тогда вам понадобится более длинная выдержка, чтобы было достаточно света для правильного снимка.

Способы фотографирования ваших миниатюр

Основные шаги для всех методов
  • Очистить фон от пыли
  • Снимите пыль с миниатюры и поместите ее должным образом
  • Чистая линза
  • Установите камеру
  • Установите баланс белого.Используйте цветовую шкалу, если она у вас есть.

Используйте отражатель или просто лист бумаги, чтобы отразить свет снизу, если вы используете черный фон. Таким образом ваша миниатюра будет получать немного света снизу, и ваша фотография будет более глубокой.

Камера
Для честного сравнения я использовал одну и ту же камеру и объектив для всех трех методов. Nikon D7000 с объективом 50 мм / 1,4.

Метод 1: Использование ламп

Установите лампы.Чем больше, тем лучше. Но не переусердствуйте. Предлагаю использовать две-три лампы. Две угловые с верхних сторон, а если используете третью, поставьте прямо над миниатюрой. Сделать отличные фото можно с помощью простых настольных ламп. Не придавайте большого значения световой температуре, просто убедитесь, что они не имеют слишком холодного или слишком теплого света и такие же, как вы используете для рисования! Лампы дневного света или нейтральные лампы будут иметь более точные цвета и сэкономят время при ретуши изображений.

Теперь у вас есть три варианта.

1. Прямое освещение
Это нормально, но вы можете получить жесткие отражения на ваших миниатюрах, если световой конус ламп будет слишком резким.
И мы этого не хотим, мы хотим видеть только те огни, которые вы нарисовали.

2. Использование диффузоров на ваших лампах
Лучшее решение — использовать какой-либо рассеиватель на ваших лампах. Они смягчат свет и минимизируют отражения.
В зависимости от вашего бюджета вы можете купить специальные лампы с рассеивателем или просто обернуть их белой (подложкой) бумагой (не слишком близко, если ваши лампы нагреваются!).

3. Использование светового тента / ведра Ikea
Еще одно решение — поместить миниатюры внутрь осветительного прибора, чтобы рассеять свет. Вы даже можете использовать ведро Ikea, которое очень хорошо работает как диффузор и стоит всего несколько долларов. Узнайте, как сделать ведерко для фотографий из Ikea.

Я буду использовать второй вариант освещения, потому что он наиболее удобный и у вас должно быть все необходимое дома. Лампы, бумага, фон. Также с рассеивателями на лампах вы полностью контролируете источник света, вариант лайтбокса / ведра вас немного ограничит.
Используя этот метод, я мог перемещать свет до тех пор, пока он не окажется в том месте, где он отбрасывает наименьшие тени / отражения на миниатюре. Плюс я добавил две бумаги перед мини, чтобы убрать тени на лице и осветлить огромный живот.
Terthering здесь очень удобен, потому что вы можете изменять настройки, не касаясь камеры, и вы можете мгновенно увидеть результат на своем компьютере.

Настройки: ISO100, f10, 0,5 с


Метод 2: длительная выдержка

Это решение с наименьшим количеством оборудования.Дополнительные лампы не нужны. Просто какой-то тёмный ящик. Арсис показал этот способ фотографирования миниатюр на своей странице в Facebook. Очень простая и крутая идея.
Это метод, при котором вы можете и должны использовать дневной свет из окон, просто убедитесь, что свет не отбрасывает тени на вашу миниатюру. Поместите коробку подальше от окон или, как это делает Arises, поставьте ее перед окном открытой стороной от окна. Если у вас недостаточно большого окна, включите свет, но избегайте попадания прямого света на миниатюру.

Установите диафрагму на глубину резкости, соответствующую вашей миниатюре. В моем случае я использовал f13. Теперь поиграйте с экспозицией, пока не получите идеальное освещение для вас. Лучше немного светлее, чем темнее. Пришлось использовать 6 секунд. Опять же, если вы можете подключиться к своему компьютеру, сделайте это!
Убедитесь, что при съемке нет вибрации. Сядьте, включите музыку (сабвуфер) и т. Д.

Я поставил миниатюру вне коробки, потому что хотел черный фон. Если вы поместите его внутрь, на миниатюре должно быть еще меньше теней.

И снова лист бумаги перед мини, чтобы немного отразить свет.

Настройки: ISO100, f13, 6,0 с

Метод 3: использование вспышки

Последний метод, который я вам показываю, — это использование вспышки без дополнительного освещения. Это дороже, потому что вам понадобится вспышка. Настройка та же самая, что я использовал в течение долгого времени. Имеется в виду без огней, а просто черный ящик. Важно направить вспышку подальше от миниатюры. Лучше прямо к потолку или даже на несколько градусов назад, чтобы минимизировать блики на миниатюре.Ваш потолок, конечно, должен быть белым или хотя бы нейтральным. С помощью этого метода я установил камеру на f10, 1/60 с и вспышку на полную мощность.

Настройки: ISO160, f10, 1/60 с




Просмотреть все фото одним изображением

Пошаговый контрольный список

  1. Очистка и удаление пыли
  2. Подключить камеру к компьютеру / взять пульт / установить таймер
  3. Позиционная миниатюра и камера
  4. Установите баланс белого.Используйте средство проверки цвета, если оно у вас есть.
  5. Установите кулачок в ручной режим, установите ISO на 100.
  6. Установите диафрагму в соответствии с вашим mini или используйте f10 в качестве основы.
  7. Установите экспозицию в соответствии с освещением и диафрагмой или используйте 1/2 в качестве основы.
  8. Установите фокус. Используйте автофокус в качестве ориентира, а затем выполните точную настройку вручную.
  9. Поиграйте с экспозицией, пока не найдете идеальное количество света. Может быть немного светлее.

Вывод

Все три метода могут дать отличные результаты, у каждого есть свои плюсы и минусы.Но я предпочитаю вспышку и долговременные методы. Но это только мой личный вкус. На самом деле мне сейчас больше всего нравится метод длительного использования. Я использовал этот метод впервые, но точно не в последний раз. Мне это очень нравится, потому что на мини очень мало теней, которые не раскрашены.

Лампы
Плюсы:
Можно сделать с помощью простой камеры

Минусы:
Тени могут быть слишком жесткими
На самом деле не отображаются тени, которые вы действительно нарисовали

Длительная выдержка
Плюсы:
Почти отсутствие теней / отражений, создаваемых внешним освещением

Минусы:
Может быть слишком плоским на некоторые вкусы
Все будет выглядеть очень матовым, даже если оно окрашено в глянцевый цвет
Он может создавать очень плавные тени / градиенты, которые могут имитировать ваш мини чтобы выглядеть лучше (e.грамм. баночка монаха)

Flash
Плюсы:
Смотрится резче
Не так плоско

Минусы:
Нужна зеркалка и внешняя вспышка

Little Extra: Достижение черного фона

Сегодня очень популярны черный или очень темно-серый фон. Некоторые друзья спросили меня, как я делаю эти черные фоны. Что ж, на самом деле это довольно просто. Просто поместите мини-камеру подальше от фона, по крайней мере, на 20 см, чтобы фон не отражал так много света. Если можете, поместите мини нестандартно! Вы можете свести к минимуму отверстие в коробке, куда вы помещаете мини, чтобы уменьшить свет внутри него.


Надеюсь, вам понравился урок, и он немного поможет в ваших следующих фотографиях. Если у вас есть предложения, улучшения или не согласны, не стесняйтесь обсуждать их в комментариях. Постараюсь обновить этот пост.

Если вы хотите углубиться в тему, я рекомендую посмотреть учебник MiniatureMentor по фотографии. Но будьте осторожны, он очень длинный и очень сложный.

Увидимся в Часть 3: Постобработка фотографий. (Доставка займет немного больше времени, потому что это еще не закончено)

Ура,
Фил

Going Live on Twitch — The Ginger Mini Painter Studio

Установка

Когда я начал исследовать потоковое живое рисование, мне было трудно найти кого-нибудь, кто бы объяснил мне их настройку.Я не знаю, является ли это просто профессиональной тайной или что это такое, поэтому здесь, под вами, вы найдете полный список оборудования, которое я использую, программного обеспечения, которое я использую, и объяснение того, как я все это настраивал. для сеансов потоковой передачи. Мне нечего скрывать, я просто хочу, чтобы сообщество художников-миниатюр расширилось и занялось живыми сеансами рисования. Потому что для меня очень приятно и вдохновляюще наблюдать за тем, как рисуют другие люди.

Оборудование

  • 2 веб-камеры Logitech C922.
  • 1 микрофон Blue Yeti.
  • 1 MacBook Air и старый iMac.
  • Некоторые настольные светильники

Программное обеспечение

Установка

Я использую старый iMac в качестве экрана для своего MacBook Air. Это дает мне намного больше места на экране при ведении прямых трансляций. IMac расположен прямо передо мной, так что я легко вижу, кто следит за ним, болтает или подписывается.

: вначале у меня одна веб-камера указывает на мой мокрый поддон, а другая — на миниатюрную модель, которую я рисую. Наблюдая за тем, как другие рисуют на твич, я чувствовал, что лучше смотрю на их мокрый поддон, как смешивается краска, насколько тонка их краска и так далее.Вместо того, чтобы смотреть на экран, показывающий лицо художника. Я не чувствую, что приобрел новые навыки рисования, глядя на чье-то лицо. Итак, я покажу вам, что я делаю на мокром поддоне. Но если вы, ребята, действительно хотите увидеть, как я выгляжу, когда рисую мини, я могу пойти и купить еще одну веб-камеру.

И, наконец, у меня много ламп, освещающих все рабочее место.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
