Сигнализация tomahawk x3 инструкция: Инструкция по эксплуатации Tomahawk X3 | 37 страниц

Инструкция по эксплуатации Tomahawk X3 | 37 страниц

Руководство пользователя.

1.

Комплектация

2.

Функциональные возможности системы

3.

Брелоки дистанционного управления

4.

Иь|АИкация LCD

5.

Функции системы, выполняемые с брелока

6.

Постановка в охрану

7.

Постановка в охрану с отключением сирены

8.

Автопостановка в охрану

9.

Автоперепостановка в охрану

10. Режим иммобилайзера
11. Функция безопасного вождения
12. Снятие с охраны
13. Двушаговое отключение режима охраны
14. Отпирание / запирание дверей при заведенном двигателе
15. Турботаймер
16. Дистанционный опрос состояния
17. Дистанционное отключение датчика удара и дополнительного датчика
18. Дистанционное открывание багажника / 1-й дополнительный канал
19. 2-й дополнительный канал

20. 3-й дополнительный канал
21. Поиск автомобиля
22.

Режим тревоги
23. Режим “паника”
24. Режим ‘Valet»
25. Режим “Anti-hijack»
26. Защита от ложных срабатываний
27. Аварийное снятие с охраны при помощи PIN-кода
28. Программирование нового PIN-кода
29. Режим работы светодиодного индикатора
30. Функции брелока-пейджера
31. Замена батареи питания брелока-пейджера
32. Программирование дополнительных брелоков
33. Информация о запрограммированных брелоках
34. Информация о работоспособности датчиков
35. Режим экономии энергии батареи питания
36. Режим программирования функций
37. Таблица программируемых функций
38. Описание программируемых функций
39. Возврат к заводским установкам

Инструкция по установке.

1.

Основные принципы установки

2.

Выбор места расположения основных блоков

3.

Подключение проводов разъема центрального замка

4.

Подключение проводов основного разъема

5.

Подключение устройств к основному блоку

3
3
5

6

8

9
9
9

10
10
10
11
11
11
11

12
12

13
13
13
14
14
14
14
15
16
16
17
17
18
18
19
19
19
19

20

21

22

23

24
24
25

25
26

Tomahawk x3: характеристики сигнализации, особенности, инструкция

Tomahawk X3 – надежнейшая сигнализация, оснащенная связью двухстороннего типа. Дальность действия которой составляет 1.2 км. Присутствует множество современных защитных функций, подключения сторонних модулей и сенсоров, а также запоминание положений, бесшумного снятия и постановки на охрану, режим «паники» «комфорт», и удаленное открытие крышки багажника. Автозапуск силовой установки.

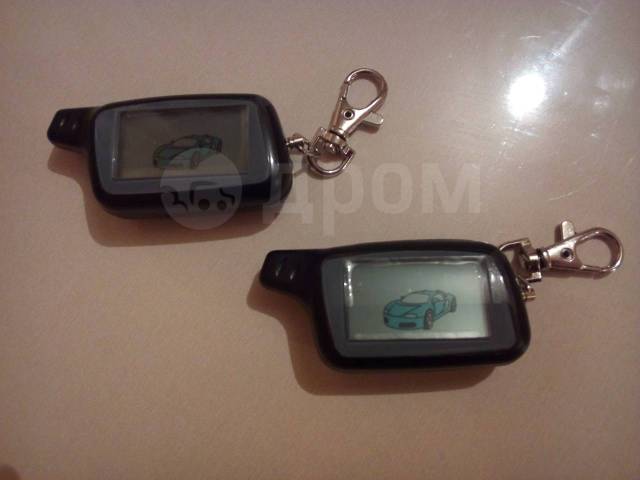

Брелоки дистанционного управления

Миниатюрный пульт управления, оснащенный TFT-экраном, является приемопередающим устройством, питающимся от стандартной батарейки ААА- 1.5 В, срок работы которой зависит от индивидуальных условий использования.

Для правильной работы всей системы своевременно меняйте батарейки!

Брелок tomahawk x3 оснащается четырьмя управляющими клавишами. При нажатии одной или нескольких клавиш одновременно, микропроцессор брелока создает управляющую команду и посредством радиоканала отправляет ее на головное устройство охранной системы, которая и обрабатывает сигнал.

Каждый новый сигнал совершенно не похож на старый, это реализовано с целью защиты от записи команд с целью их дальнейшей трансляции и похищения транспортного средства.

Когда команда будет выполнена, главный блок отсылает на все привязанные брелоки сигнал об этом.

Внимание! Перед началом эксплуатации, должна быть изучена поставляемая в комплекте инструкция по эксплуатации!

Активация охранного режима

Сигнализация включает охранный режим нажатием соответствующей клавиши (более подробную информацию о назначении кнопок содержит инструкция). При его установке единожды мигнут стояночные огни, последует короткий предупреждающий сигнал и все двери машины заблокируются.

Если во время подключения защиты последует четыре коротких звуковых сигнала, а стояночные огни мигнут четыре раза, значит сигнализация нашла и деактивировала одну из неисправных охранных зон (открыта одна из дверей, крышка багажника, моторный отсек или не включен стояночный тормоз). На дисплее брелока отобразится информация о неисправной зоне. Она автоматически встанет под защиту, как только зона станет исправной (закроются все двери, багажник, капот).

Автозапуск системы защиты

Во время подключения режима автозапуск, после того, как двигатель будет заглушен, а двери закрыты, последует один короткий звуковой сигнал, и по истечению десяти секунд активируется защита.

Данная система включается посредством удержания соответствующей клавиши (и когда светодиод на вспомогательном брелоке станет зеленым) с последующим нажатием клавиши. Режим иммобилайзера

Если активен данный режим, система включается после 30 секунд простоя. После того как зажигание будет отключено, двигатель блокируется. Светодиод – индикатор будет сигнализировать о данном режиме двойными вспышками.

Данная функция, как и описанная выше включается посредством зажатия кнопки (или смена цвета светодиода на дополнительном брелоке на зеленый) и, соответственно, нажатием клавиши.

Чтобы деактивировать режим иммобилайзера следует нажать клавишу блокировки двигателя, сигнализация выключится и светодиод потухнет. Внимание! Последовательность отключения системы в аварийном режиме:

1. Отключите зажигание.
2. Однократно нажмите клавишу “Override”.

Отключение системы защиты

Однократное нажатие специальной кнопки отключает охранный режим. При этом дважды мигают стояночные огни и слышны два коротких предупреждающих сигнала (если не активен режим бесшумной защиты), так же откроется замок дверей и активируется «вежливая» подсветка (опция).

Внимание! Если при установке защитной системы в положение выключено, будет слышно два пищащих звука на брелоке, а автомобиль издаст три коротких гудка, значит срабатывал какой – либо сенсор защиты (подробнее данный момент описывает инструкция по эксплуатации).

Турбо таймер

Данная схема работы предусмотрена для автомобилей, двигатель которых оснащен турбо наддувом. После выключения зажигания мотор продолжает работать еще некоторое время (зажигание остается включенным при помощи отдельной цепи) мотор продолжит работать на протяжении заданного отрезка времени (более подробную информацию содержит инструкция по эксплуатации).

Активация данной функции происходит путем удерживания соответствующей клавиши, до специального звукового сигнала (или свечения зеленого светодиода на вспомогательном брелоке) а после нажатия клавиши.

Инструкция

Скачать:

Инструкция по эксплуатации Tomahawk x3

Подпишитесь, чтобы не пропустить ничего важного

применение брелока, дистанционный запуск автосигнализации по температуре и времени и видео

Сигнализация Томагавк Х5 является устройством, обеспечивающим защиту транспортных средств от угона. Система подходит для монтажа на все типы авто независимо от объема двигателя и топлива, которое используется в машине.

Комплектации

Автосигнализация состоит из следующих элементов:

1. Модуль управления противоугонной системой.
2. Основной пульт для управления и настройки, оборудуется жидкокристаллическим дисплеем.
3. Дополнительный пульт, выполненный в герметичном корпусе, но не оснащенный экраном.
4. Контроллер чувствительности, предназначенный для определения физического воздействия на кузов машины. Датчик обладает двумя уровнями настройки.
5. Антенный адаптер, предназначенный для передачи и приема импульсов.
6. Температурный контроллер.
7. Реле блокировки, предназначено для блокирования силового агрегата в случае взлома.
8. Комплект проводов для установки и подключения.

Технические характеристики

Касательно основных технических характеристик:

• величина напряжения, необходимого для питания противоугонной установки, составляет 12 Вольт;
• параметр тока, который потребляет система при активированном зажигании – 165 мА;
• величина рабочей частоты сигнализации равна 433,92 Мгц;
• по типу передачи сигнала – FM-частотная;
• радиус действия от пульта к сигнализации составляет до 1200 метров на открытой местности.

Пользователь Mihran Khachikyan рассказал о том, как функционирует опция автозапуска на машине с противоугонной установкой Tomahawk.

Основные функции

Какие опции имеет противоугонная установка:

• автоматический пуск машинного мотора по времени, таймеру либо в соответствии с указанной при настройке температурой окружающей среды;
• опция турботаймера;
• функция антисканера, использующаяся для защиты канала связи от перехвата импульсов;
• опция обратной связи, позволяющая узнать о воздействии на машину и рабочих зонах, которые среагировали на включение;
• механизм контроля открытия дверей, капота, а также включения зажигания;
• дополнительное устройство для блокирования мотора;
• система оснащается встроенным иммобилайзером;
• индивидуальный настраиваемый ПИН-код;
• опция включения аварийного защитного режима, а также возможность тихой активации охраны;
• функция включения защитного режима при запущенном моторе;
• двухуровневая активация режима защиты;
• есть возможность установки вспомогательного контроллера удара;
• центральный замок;
• возможность настройки сигнала ЦЗ;
• двухуровневое открытие ЦЗ;
• автолюбитель может отдельно управлять центральным замком, если мотор машины запущен;
• благодаря встроенному реле осуществляется блокирование ДВС при попытке незаконного запуска;
• наличие трех дополнительных программируемых каналов;
• опция задержки света в салоне машины;
• опция вежливой подсветки;
• благодаря основному и вспомогательному температурному контроллеру система всегда будет заводиться в автоматическом режиме при четко установленной температуре;
• к сирене автосигнализации владелец машины может подключить штатный рулевой сигнал;
• наличие опции обхода неработающих зон противоугонной установки;
• защита автосигнализации от ложных срабатываний;
• диодный индикатор позволяет точно определить состояние противоугонной установки;
• опция “паника”, предназначена для отпугивания потенциальных злоумышленников;
• если водитель начнет движение с открытой дверью, сигнализация предупредит его об этом;
• для настройки и аварийного отключения сигнализации может использоваться сервисная кнопка Валет;
• у автолюбителя есть возможность удаленной активации и деактивации сирены;
• можно дистанционно отключить контроллер удара, если система срабатывает без причины;
• водитель может по зонам настроить удаленное отключение основного или вспомогательного контроллера удара;
• выполнение всех опций подтверждается звуками и световыми огнями;
• имеется функция подсветки пульта с жидкокристаллическим дисплеем;
• брелок управления оснащается таймером, часами, а также будильником;
• есть функция вибрации брелка;
• на дисплее пульта отображается информация об уровне заряда аккумулятора пульта;
• есть опция контроля температуры в салоне автомобиля;
• при необходимости автовладелец может настроить режим экономии заряда аккумулятора брелка;
• опция контроля зоны действия;
• опция вызова автовладельца;
• опция безопасного вождения машины;
• наличие функции бесшумного поиска транспортного средства, при ее активации сирена не сработает, включатся только световые огни;
• возможность удаленного открытия багажника;
• опция дистанционного старта или остановки мотора по защищенному каналу связи.

Пользователь Александр Шкуревских привел обзор брелка сигнализации Томагавк Х5.

Плюсы и минусы

В соответствии с отзывами выделим основные достоинства сигнализации:

1. Наличие опции автозапуска. Большинство пользователей выделяют это достоинство и утверждают, что функция активации силового агрегата удаленно функционирует без нареканий. Независимо от типа двигателя и коробки передач.
2. Понятное руководство, благодаря которому автовладелец сможет самостоятельно осуществить монтаж и настройку противоугонной установки.
3. Возможность запроса о состоянии противоугонной системы пультом управления.
4. Мощный и громки сигнал, позволяющий отпугнуть потенциальных злоумышленников.
5. Доступная стоимость. По утверждению многих пользователей, эта сигнализация является оптимальным вариантом в плане соотношения стоимости и качества.
6. При необходимости можно отключить ложные срабатывания.

Но наряду с этими плюсами потребители выделяют и недостатки:

1. Противоугонная система беззащитна при использовании граббера. Несмотря на функцию антиграббера злоумышленники все же могут взломать автосигнализацию.
2. Низкая дальность действия. По утверждению некоторых потребителей, радиус действия сигнализации составляет менее одного километра.
3. Противоугонная система подвержена помехам. Водители, проживающие в крупных городах, отмечают, что иногда в центре населенного пункта невозможно включить или отключить сигнализацию. Это происходит из-за того, что помехи перекрывают сигнал.
4. Иногда противоугонная система зависает, речь идет конкретно о брелке. Водитель отправляет команду с пульта, но она не доходит до блока управления.

Канал Ремонт авто своими руками подробно рассмотрел все особенности противоугонной системы Томагавк Х5 в своем ролике.

Инструкция по эксплуатации

Руководство по применению системы прилагается к противоугонной установке. Если по каким-то причинам комплектация модели, которую вы приобрели, не включает в себя сервисный мануал или вы потеряли инструкцию, то ее можно найти и прочитать в интернете. Здесь мы разберем основные функции, которые может выполнять брелок.

Активация режима защиты

Режим активируется следующим образом:

1. На основном пульте нажимается кнопка в виде закрытого замка.
2. При активации функции поворотные огни автомобиля должны моргнуть один раз.
3. Включение режима охраны сопровождается одним звуковым сигналом сирены.
4. Если на машине установлены доводчики стекол, то окна поднимутся автоматически.
5. Если сирена вместо одного издаст четыре звуковых сигнала и столько же раз моргнут парковочные огни, это свидетельствует о том, что система выявила и автоматически отключила нерабочую зону охраны. К примеру, могут быть открыты двери, багажник или капот. “Сигналка” может так реагировать на отключенный ручной тормоз. При этом на экране пульта вы увидите, какая именно зона охраны не сработала. Когда неисправность будет устранена, сигнализация автоматически возьмет проблемную зону под защиту.

Без срабатывания сирены

Можно активировать охранный режим без включения сирены, основные особенности этой функции:

1. Для включения защиты надо нажать на кнопку отключения звука, индикатор выполнен в виде перечеркнутого громкоговорителя. Клавиша нажимается один раз.
2. При активации этого режима все сообщения и подтверждения от противоугонной системы будут отправляться сигнализацией только на пульт. Сирена срабатывать не будет.
3. В результате активации поворотные огни машины должны мигнуть один раз.
4. На дисплее основного пульта управления этот режим обозначается как автомобиль с замком и зачеркнутым клаксоном.
5. Допускается активация этого режима и его отключение в то время, когда транспортное средство находится в состоянии защиты. Для включения надо нажать на индикатор в виде перечеркнутого громкоговорителя.

Норд Авто снял видеоролик, в котором показано, как можно настроить срабатывание автозапуска двигателя по времени.

Активация охраны с работающим мотором

Противоугонная система Томагавк Х5 позволяет поставить машину на охрану с запущенным силовым агрегатом, для этого надо сделать следующее:

1. Запустите мотор своей машины.
2. Выйдите из салона авто, закройте все двери и капот.
3. Нажмите на индикатор в виде закрытого замка, под которым располагаются две английские буквы Z. Это приведет к закрытию всех дверей.
4. После этого на протяжении трех секунд надо нажать на эту же кнопку еще раз. Это приведет к тому, что система издаст один звуковой сигнал, столько же раз моргнут поворотные огни.
5. Чтобы отключить этот режим, необходимо нажать на кнопку с индикатором открытого замка и ключом.

Автопостановка на охрану

Программирование режима автопостановки на охрану:

1. Чтобы включить этот режим, необходимо нажать и удерживать кнопку в виде закрытого замка до момента, пока пульт управления не издаст один мелодичный сигнал.
2. Об активации может свидетельствовать изменение цвета диодной лампочки на дополнительном пульте, он поменяется на зеленый.
3. При активации режима автосигнализация оповестит владельца одним звуковым сигналом. Включение защиты происходит спустя десять секунд.
4. На дисплее основного пульта данный режим обозначается в виде автомобиля, рядом с которым расположена надпись AUTO ARM.
5. Учтите, что закрытие дверей при активации режима автопостановки на защиту программируется. Для этого надо более детально изучить сервисный мануал.

Деактивация режима

Чтобы отключить охранный режим, нажимается кнопка в виде открытого замка с ключом. При этом поворотные огни автомобиля должны моргнуть два раза, а сирена издаст двойной звуковой сигнал, когда речь идет не о режиме с отключенным звуком. Двери автомобиля при этом откроются, а если правильно подключены все элементы, то активируется вежливая подсветка салона.

Пользователь Димон Ко в своем ролике вкратце рассказал о настройке функции автоматического запуска двигателя автомобиля с сигнализацией Томагавк Х5.

Активация автозапуска

Для активации функции дистанционного пуска ДВС надо правильно настроить безопасный режим:

1. Для этого потяните за рычаг ручного тормоза, мотор при этом должен быть запущен.
2. Затем нажимается кнопка в виде открытого замка с ключом. Пульт управления должен издать один звуковой сигнал. Если используется дополнительный брелок, то диодный индикатор на нем должен поменять свой цвет на зеленый.
3. В течение трех секунд после первого нажатия кнопка жмется еще раз.
4. Затем надо отключить зажигание, силовой агрегат при этом продолжит работать.
5. На протяжении тридцати секунд надо открыть дверь, покинуть машину и закрыть ее. На этом подготовка к дистанционному запуску завершена.

Чтобы активировать дистанционный старт ДВС, сделайте следующее:

1. Нажмите на кнопку в виде открытого замка с ключом. Удерживайте ее до того момента, пока брелок не издаст один звуковой сигнал. Либо же на дополнительном пульте должен измениться цвет светодиодного индикатора.
2. В течение трех секунд после звукового сигнала кнопка нажимается еще раз.
3. Если функция запрограммирована верно, то двери машины должны закрыться. Силовой агрегат при этом заведется, он будет функционировать на протяжении определенного времени, настроенного заранее. Когда это время пройдет, мотор заглушится. Диодный индикатор сигнализации будет гореть без перерыва, а поворотные огни – мигать.

Условия активации

Реализация этой функции невозможна если:

• селектор трансмиссии установлен в положение какой-либо скорости, допускается только активация нейтрального режима;
• зажигание активировано;
• капот автомобиля открыт;
• отключен рычаг ручного тормоза;
• активирован сервисный режим Валет.

Канал Норд Авто в своем ролике показал, как осуществляется настройка автоматического пуска мотора машины по температуре.

Как установить?

Устанавливать и подключать противоугонную систему можно самостоятельно. С помощью схемы, указанной в комплектации, можно подсоединить все элементы автосигнализации.

Как установить “сигналку”:

1. Выберите место для монтажа управляющего модуля. Центральный блок должен располагаться в недоступном для злоумышленника месте. Важно, чтобы оно было сухим. При выборе места для установки центрального блока учтите, что воздействие высоких температур и влаги приведет к его поломке. Чаще всего блок ставится под центральной консолью, за бардачком или приборной панелью. Последний вариант считается оптимальным, поскольку при таком местоположении злоумышленнику придется потратить больше времени на получение доступа к устройству. Для установки снимите облицовочные элементы рулевой колонки. Надежно зафиксируйте блок саморезами, чтобы он не вибрировал во время движения.
2. Откройте капот и выберите место для монтажа сирены. Установка этого устройства должна осуществляться рупором вбок или вверх. Если он будет направлен вниз, то к нему может прилипать грязь, которая впоследствии станет причиной некорректного функционирования устройства. Сирену надо установить как можно дальше от двигателя. Воздействие высоких температур от силового агрегата выведет устройство из строя. Провода от сирены надо прокинуть через специальное технологическое отверстие из моторного отсека в салон.
3. На лобовом стекле монтируется антенный адаптер со светодиодным индикатором. Антенну надо зафиксировать так, чтобы она была на расстоянии не менее 5 см от металлических частей кузова. При близком расположении приемопередатчика к металлу передача сигнала будет осуществляться с помехами. Такое месторасположение приведет к снижению радиуса действия сигнализации. В некоторых случаях “сигналка” вовсе не будет реагировать на команды, отправляемые пультом.
4. Установите датчик удара. Его лучше поставить в центральной части кузова, к примеру, под сиденьями или за обшивкой потолка. Если используется несколько контроллеров чувствительности, то их лучше расположить по периметру кузова. Датчики фиксируются на саморезы.
5. Монтаж датчика температуры осуществляется в моторном отсеке. Контроллер врезается в патрубок охладительной системы. Это место наиболее оптимально. Надежно зафиксируйте датчик, чтобы он не оторвался и не пошел по магистралям системы.
6. Реле блокировки ставится на замке зажигание.
7. Когда все компоненты сигнализации будут установлены, производится укладка проводов и их подключение к центральному блоку. Кабели укладываются под облицовкой салона автомобиля, порогами. При монтаже проследите за тем, чтобы на электроцепи не оказывали воздействия движущиеся механизмы. Иначе провода будут повреждены.

Как настроить?

Чтобы настроить функции, владелец противоугонной системы должен поменять ПИН-код и запрограммировать брелок.

Замена ПИН-кода

Изначально сигнализации присваивается пароль 1-1.

Как правильно заменить:

1. Зажигание автомобиля отключается.
2. Четыре раза нажимается сервисная клавиша Валет или Овервайд.
3. Затем включается зажигание. В подтверждение функции сирена автосигнализации должна издать четыре гудка.
4. После этого сервисная кнопка нажимается еще раз.
5. Используя один из брелков, можно задать первую цифру пароля.
6. Если все сделано верно, то сирена “сигналки” сработает.
7. Чтобы ввести вторую цифру кода, надо повторить действия, описанные в пунктах 4 и 5. Допускается использование любой комбинации от 1-1 до 4-4.

После того как пароль был изменен, его надо задействовать:

1. Отключите зажигание в машине.
2. Нажмите пять раз на сервисную кнопку Валет, это надо успеть сделать в течение десяти секунд после отключения зажигания.
3. Затем зажигание включается. Сирена должна издать пять звуковых сигналов.
4. Когда они прозвучат, сервисная кнопка нажимается еще один раз.
5. Должен раздаться один короткий звуковой сигнал.
6. Действия, указанные в пунктах 4-5, повторяются 14 раз.
7. Когда раздадутся звуковые сигналы, на пульте управления надо нажать кнопки 2, 3 и 4.
8. После этого можно отключить режим настройки. Для этого надо подождать десять секунд или отключить зажигание.

Нумерация кнопок на брелке

Программирование брелка

Перед использованием противоугонной системы надо запрограммировать новый брелок, процедура настройки осуществляется так:

1. Зажигание автомобиля отключается.
2. Сервисная кнопка сигнализации нажимается семь раз.
3. Затем зажигание активируется. Сирена “сигналки” должна издать семь звуковых сигналов. Это говорит о том, что система готова к программированию.
4. После этого сервисная кнопка отпускается.
5. Затем автовладельцу надо одновременно нажать кнопки для открытия и закрытия дверей. Если процедура программирования завершена успешно, сирена издаст звуковой сигнал.
6. Зажигание автомобиля отключается. Это приведет к автоматическому выходу из программирования. Также выход из этого режима произойдет в том случае, если в течение шести секунд с пульта не будут отправляться команды на блок управления.

В общей сложности автовладелец может записать в память противоугонной системы до четырех пультов.

Процедура программирования должна осуществляться при отключенном охранном режиме. Если вы записываете в память сигнализации новые пульты, то важно перезаписать и старые устройства. В противном случае они автоматически удаляются из памяти системы.

Скачать инструкцию по установке и эксплуатации сигнализации Томагавк в формате PDF

Сервисное руководство, которое позволит пользоваться и настроить работу сигнализации, можно загрузить по ссылке:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации и установке Tomahawk X5

 Загрузка . ..

Видео «Как производится автозапуск двигателя с сигнализацией Томагавк Х5»

Пользователь Николай Капитонов в своем ролике продемонстрировал, как осуществляется процедура автоматического пуска силового агрегата.

Инструкция и руководство на русском

04:37

Сравление старлайн 91, центурион s9 и томагавк х5

02:13

Снятие с охраны без брелка Tomahawk X3 X5

01:38

Брелок Томагавк Х5

01:52

томагавк X5 автозапуск

46:08

Сигнализация tomahawk x5 самая дешёвая что нашёл , что в коробке , установка 1 часть . Ананасинка 7

02:50

Запуск двигателя по будильнику Tomahawk X5

02:28

Изменение температуры запуска Tomahawk X5

03:19

Изменение времени периодического запуска Tomahawk X5

Руководство пользователя. …

Автосигнализации Tomahawk

Руководство пользователя.

1.

Комплектация

3

2.

Функциональные возможности системы

3

3.

Брелоки дистанционного управления

5

4.

Индикация LCD

6

5.

Функции системы, выполняемые с брелока

8

6.

Постановка в охрану

9

7.

Постановка в охрану с отключением сирены

9

8.

Постановка в охрану с заведенным двигателем

9

9.

Автопостановка в охрану

10

10. Автоперепостановка в охрану

10

11. Режим иммобилайзера

11

12. Функция безопасного вождения

11

13. Снятие с охраны

11

14. Двушаговое отключение режима охраны

12

15. Отпирание / запирание дверей при заведенном двигателе

12

16. Подготовка к дистанционному запуску двигателя

12

17. Дистанционный запуск двигателя

13

18. Дистанционное глушение двигателя

13

19. Прогрев двигателя по заданной температуре

14

20. Автоматический почасовой запуск двигателя

14

21. Автоматический запуск двигателя в заданное время

14

22. Турботаймер

15

23. Дистанционный опрос состояния

15

24. Дистанционный опрос датчика температуры двигателя

16

25. Дистанционное отключение датчика удара и дополнительного датчика

16

26. Дистанционное открывание багажника / 1-й дополнительный канал

17

27. Дополнительные каналы

17

28. Поиск автомобиля

18

29. Режим тревоги

18

30. Режим “паника”

19

31. Режим “Valet”

19

32. Режим “Anti-hijack”

19

33. Защита от ложных срабатываний

20

34. Аварийная постановка / снятие с охраны

21

35. Персональный PIN-код

21

36. Программирование нового PIN-кода

22

37. Режим работы светодиодного индикатора

23

38. Функции брелока-пейджера

24

39. Замена батареи питания брелока-пейджера

24

40. Программирование дополнительных брелоков

25

41. Информация о запрограммированных брелоках

25

42. Информация о работоспособности датчиков

25

43. Режим экономии энергии батареи питания

25

44. Режим программирования охранных функций

26

45. Режим программирования функций дистанционного запуска

26

46. Таблица программирования охранных функций

27

47. Описание программируемых охранных функций

28

Оглавление

1

. Таблица программирования функций дистанционного запуска …

Страница 2

48. Таблица программирования функций дистанционного запуска

30

49. Описание программируемых функций дистанционного запуска

31

50. Возврат к заводским установкам

32

Инструкция по установке.

1.

Основные принципы установки

33

2.

Выбор места расположения основных блоков

33

3.

Подключение проводов силового разъема

34

4.

Подключение проводов разъема центрального замка

34

5.

Подключение проводов основного разъема

34

6.

Подключение устройств к основному блоку

35

7.

Выбор механической или автоматической коробки передач

36

8.

Подключение центрального замка

36

9.

Настройка датчика удара

37

10. Общая схема подключения

38

11. Схема подключения силового разъема

39

12. Схема подключения основного разъема

39

13. Схемы подключения входа стояночного тормоза

40

14. Схема подключения дополнительного температурного датчика

40

15. Схемы подключения Ц.З.

41

16. Схема подключения вежливой подсветки

42

17. Схема подключения дополнительной блокировки двигателя

44

18. Схема подключения штатного клаксона

44

19. Технические данные

45

2

Руководство пользователя

Страница 3

1.

Основной модуль

2.

Брелок-пейджер с LCD

3.

Брелок стандартного типа, влагозащищенный (дополнительный)

4.

Двухуровневый датчик удара

5.

Приемопередающая антенна

6.

Дополнительный датчик температуры

7.

Светодиод

8.

Кнопка “OVERRIDE”

9.

Реле блокировки двигателя

10. Концевой выключатель кнопочного типа

11. Провода для подключения основного модуля, центрального замка, датчика удара,

антенны, реле блокировки

12. Руководство пользователя и инструкция по установке

13. Упаковочная коробка

1. Комплектация

Антиграббер
Антисканер

Обратная связь

Охрана дверей, капота, багажника и системы зажигания
Программируемая блокировка двигателя

Дополнительная блокировка двигателя

Встроенный иммобилайзер

Индивидуальный PIN код

Аварийная постановка в охрану

Аварийное снятие с охраны
Тихая постановка/снятие с охраны

Автоматическая постановка в охрану

Автоматическая перепостановка в охрану
Режим охраны с заведенным двигателем

Двушаговое отключение режима охраны

Двухуровневый датчик удара

Возможность подключения дополнительного датчика
Встроенный центральный замок
Программируемый импульс центрального замка

Управление центральным замком при заведенном двигателе

Встроенное реле блокировки двигателя
Встроенное реле парковочных огней
5 дополнительных каналов (5 программируемых)
Учет задержки салонного освещения

Функция вежливой подсветки

Датчик температуры

Дополнительный датчик температуры
Возможность подключения системы «комфорт”

Возможность подключения штатного клаксона
Обход неисправной зоны

2. Функциональные возможности системы

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3

Защита от ложных срабатыванийПамять состояния Память о сраба…

Страница 4

Защита от ложных срабатываний
Память состояния

Память о срабатывании
Индикация статуса системы светодиодным индикатором

Режим «Паника”

Режим «Valet”

Режим «Anti-Hijack”
Режим «тихой» охраны

Дистанционное выключение/включение сирены

Дистанционное позонное отключение датчика удара
Дистанционное позонное отключение дополнительного датчика

Программируемые брелоки

Информация о запрограммированных брелоках

Брелок-пейджер с LCD
Визуальное и звуковое подтверждение выполняемых функций

Визуальная индикация всех сработавших триггеров и состояния системы
Подсветка LCD
Встроенные часы

Встроенный таймер
Встроенный будильник

Индикация уровня заряда батареи питания

Режим вибрации
Режим экономии энергии батареи питания

Блокировка кнопок брелока-пейджера

Контроль зоны действия брелока-пейджера

Отображение изменений состояния системы на всех запрограммированных брелоках-
пейджерах
Функция безопасного вождения

Поиск/тихий поиск автомобиля

Дистанционное открывание багажника
Функция предупреждения о не закрытой двери во время движения

Контроль температуры в салоне а/м

Контроль температуры двигателя а/м
Защищенный дистанционный запуск/глушение двигателя

Почасовой автоматический запуск двигателя

Автоматический запуск двигателя в заданное время

Автоматический прогрев двигателя по заданной температуре

Возможность подключения функции запуска на а/м с автоматической или механической
коробкой передач

Возможность подключения функции запуска на а/м с бензиновым или дизельным
двигателем

Турботаймер

4

Охранная система комплектуется двумя типами брелоков.

Рисуно…

Страница 5

Охранная система комплектуется двумя типами брелоков.

Рисунок 1 — брелок с LCD (Liquid Crystal Display — жидкокристаллический дисплей)
отображает информацию о состоянии автомобиля при помощи пиктограмм (иконок).

Рисунок 2 — брелок стандартного типа влагозащищенный (дополнительный).

3. Брелоки дистанционного управления

Брелок с LCD представляет собой миниатюрный приемопередатчик, работающий от

батареи типа ААА- 1.5 В, срок службы которой зависит от условий эксплуатации.

Не забывайте заблаговременно менять элемент питания!

Брелоки имеют четыре кнопки управления: кн. [ ], кн. [ ], кн. [ ] и кн. [ ]. При

нажатии одной кнопки или комбинации кнопок встроенный процессор формирует
закодированную команду, которая выполненяется основным блоком. Каждый следующий
код отличается от предыдущего (антиграббер). После выполнения команды основной блок
посылает сообщение о выполнении на все запрограммированные в память брелоки с LCD
дисплеем.

Рис. 1

Рис. 2

5

. Индикация LCD Режим охраны Режим тихой охраны Центральный …

Страница 6

4. Индикация LCD

Режим охраны

Режим тихой охраны

Центральный замок

закрыт

Центральный замок

открыт

Дверь(и) открыта(ы)

Капот открыт

Багажник открыт

Индикация работы

приемопередатчика

Срабатывание

предупредительной

зоны датчиков

Срабатывание

основной зоны

датчиков

Предупредительная

зона датчика удара

отключена

Датчик удара

отключен

Anti-hijack

Предупредительная

зона доп. датчика

отключена

Доп. датчик отключен

Режим “Anti-hijack”

Информация о состоянии автомобиля отображается на дисплее брелока-пейджера в виде
картинок “иконок”:

6

Зажигание включено Двигатель заведен Режим механической кор.

..

Страница 7

Зажигание включено

Двигатель заведен

Режим механической

коробки передач

Блокировка кнопок

брелока-пейджера

Иммобилайзер

включен

Режим почасового

запуска двигателя

Режим прогрева

двигателя по

температуре

Турботаймер

Режим запуска

двигателя в заданное

время

Таймер включен

IN DOOR

Единицы измерения

0

0

температуры ( C / F)

Показания

температуры внутри

салона

Уровень заряда

батареи

Ручной тормоз

выключен

Режим «Valet»

Будильник включен

Автопостановка в

режим охраны

включена

7

Режим аварийного

отключения охраны

PIN-кодом

нажать кнопки одновременно …

Страница 8

— нажать кнопки одновременно

— нажать кнопки последовательно

— нажать кнопку 2 раза в течение секунды

— удерживать кнопку нажатой до подачи звукового сигнала брелоком-пейджером

(или смены цвета светодиода на дополнительном брелоке на зеленый)

5. Функции системы, выполняемые с брелока

Постановка в охрану, закрывание Ц.З.

Снятие с охраны, открывание Ц.З.

Закрывание Ц.З.

Открывание Ц.З.

При выкл. зажигании

При выкл. зажигании

При вкл. зажигании

При вкл. зажигании

х 2

Отключение датчика удара

В режиме охраны

х 2

Отключение доп. датчика

В режиме охраны

2с

Дистанционный запуск двигателя

2с

Автоматический почасовой запуск двигателя

2с

Прогрев двигателя по заданной температуре

2с

Автоматический запуск в заданное время

Турботаймер вкл./выкл.

2с

2с

Режим Valet вкл./выкл.

Не в режиме охраны

Сирена вкл./выкл.

При выкл. зажигании

Охрана с заведенным двигателем

При вкл. зажигании

Проверка состояния системы

2с

Опрос датчика температуры двигателя

х 2

Поиск автомобиля

2с

Открывание багажника / 1-й доп. канал

2-й доп. канал

2с

3-й доп. канал

+

2с

Паника

При выкл. зажигании

Дистанционный Anti-hijack вкл.

+

2с

При вкл. зажигании

Дистанционный Anti-hijack выкл.

При вкл. Anti-hijack

2с

Иммобилайзер вкл./выкл.

2с

Автопостановка в охрану вкл./выкл.

2с

Сочетание

кнопок

Выполняемая функция

Примечание

+

х 2

2с

8

4-й доп. канал

5-й доп. канал

2с

2с

Для того чтобы включить режим охраны необходимо нажать кнопк…

Страница 9

Для того чтобы включить режим охраны необходимо нажать кнопку . Парковоч-

ные огни вспыхнут 1 раз, сирена издаст 1 “ЧИРП”, подтверждая вход в режим охраны, двери

и окна закроются (если подключено).

Индикация LCD:

Внимание!

В случае, если при постановке в охрану сирена издаст 4 “ЧИРПа” и парковочные

огни вспыхнут 4 раза, это означает, что система обнаружила и отключила неисправную
зону охраны (открыта дверь, капот, багажник, не включен стояночный тормоз). На LCD

брелока-пейджера отобразится неисправноя зона охраны. Система автоматически

возьмет её под охрану, как только она будет исправлена (дверь, капот, багажник будут

закрыты, стояночный тормоз включен).

6. Постановка в охрану

7. Постановка в охрану с отключением сирены

Для того чтобы включить режим охраны с отключением звуковых оповещений сирены

(все сообщения и подтверждения посылаются системой только на брелоки-пейджеры)
необходимо нажать кнопку один раз. Парковочные огни вспыхнут 1 раз, подтверждая

вход в режим охраны, двери и окна закроются (если подключено).

Индикация LCD:

Примечание.

Также Вы можете включать и выключать этот режим в то время, когда а/м находится в

режиме охраны нажатием кнопки .

8. Постановка в охрану с заведенным двигателем

В этой модели TOMAHAWK предусмотрена возможность охраны а/м с заведенным

двигателем. Для включения этого режима необходимо:

1. Завести двигатель.
2. Выйти из автомобиля, закрыть двери, капот, багажник.

3. Нажать кнопку , замки дверей закроются.
4. В течение 3-х сек. после выполнения шага №3 нажать кнопку еще раз, сирена

издаст 1 “ЧИРП”, парковочные огни вспыхнут 1 раз.

9

Индикация LCD: Внимание…

Страница 10

Индикация LCD:

Внимание!

В этом режиме датчик удара и дополнительный датчик отключены.

Для отключения режима охраны с заведенным двигателем нажмите кнопку , двери

откроются, режим охраны будет отключен.

Индикация LCD:

9. Автопостановка в охрану

Если функция автопостановки активирована, то, после выключения зажигания и

закрытия всех дверей а/м, система оповестит владельца 1 “ЧИРПом”, и через 10 сек.

включит режим охраны.

Данная функция включается и выключается удержанием кнопки до подачи звуково-

го сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном брелоке

на зеленый) и последующим нажатием кнопки .

Индикация LCD:

Внимание!

Запирание дверей при автоматической постановке в охрану программируется (см.

таблицу программирования охранных функций).

10. Автоперепостановка в охрану

Если Вы отключили режим охраны, или это произошло случайно, то в течение 30-ти

секунд система автоматически вернется в режим охраны при условии, что Вы не открывали

дверь, капот, багажник и не включали зажигание.

Внимание!

Запирание дверей при автоперепостановке в охрану программируется (см.

таблицу программирования охранных функций)

10

Выделить → Я нашла инструкцию для своей автосигнализации здесь! #manualza

программирование 9010, 9020, 9030, X3, X5

Для настройки брелока-пейджера автомобильной сигнализации необходимо выполнить ряд последовательных действий с кнопками, находящимся как на самом коммуникаторе, так и на главном блоке. Нужно знать, как осуществляется настройка брелка Томагавк к определенной модели противоугонной системы. Как правило, прошивка пульта состоит из следующих этапов:

• автомобиль открывается;
• путём нажатия на кнопку, находящуюся на основном блоке, входят в режим настройки сервисного обслуживания;
• включают зажигание;
• кнопку Валет нажимают и удерживают до появления звукового сигнала;
• после этого на самом пульте кликается клавиша с маркировкой «закрыть» и удерживается до появления сигнала;
• затем ключ зажигания вынимают.

Чтобы эти действия принесли положительный результат потребуется подождать некоторое время, выйти из автомобиля и выполнить проверку. Таким способом осуществляется прошивка не всех моделей брелоков. У каждой противоугонной системы есть своя инструкция, в соответствии с которой осуществляется настройка пультов.

Выполнив правильную адаптацию можно получить доступ к различным функциям сигнализации: автозапуска двигателя по времени, температуре и т.д.

Особенности брелоков Tomahawk

Главным преимуществом брелков системы является их полная функциональность. Пульты предоставляют пользователю полный контроль над устройством и позволяют установить любой режим работы.

Дополнительным бонусом является полная взаимозаменяемость основного и запасного пульта.

Функционал

В зависимости от модели устройства, пульт сигнализации Томагавк предполагает полным списком опций и команд. Отсюда можно запрограммировать или активировать опции:

• режим охраны;
• постановка и снятие с охраны;
• активация/отключение иммобилайзера;
• настройка времени, будильника.

Значение кнопок

На брелках Томагавк присутствует от 4 до 5 кнопок. Каждая клавиша имеет собственное значение и функцию. При этом, точное значение органов управления может варьироваться, что обусловлено различием функционалов модификаций.

Также все клавиши могут использоваться в комбинациях, что полностью меняет их функциональность.

Значение пиктограмм

Аналогично обстоят дела с пиктограммами. Каждая иконка отвечает за обозначение определенного режима, его активации и состояния системы. Точное значение картинок можно найти в руководстве пользователя сигнализации.

Как определить модель

Понять, какая модель перед автолюбителем поможет внешний вид брелка. Все пульты имеют прямоугольную форму с выступающей антенной в пластиковом корпусе. Общие черты присущи всем конструкциям Томагавк.

Среди отличительных особенностей моделей выступают:

• расположение антенны;
• величина дисплея;
• положение и внешний вид кнопок.

Точно понять, какая модель сигнализации перед автолюбителем, можно только зная все отличия и особенности пультов. Усложняет определение совместимость брелков – некоторые агрегаты взаимозаменяемы.

Главным отличием является нанесенная маркировка на тыльной стороне пульта, но индексы быстро стираются и наносятся далеко не на все дистанционки.

Самостоятельное программирование нового пульта Томагавк

Осуществить настройку коммутатра для сигнализаций семейства Tomahawk не представляет особой сложности. Практически все коммуникаторы этой линейки осуществляют работу на радиочастоте в 433 MHz. Для программирования брелоков проворачивают зажигание во включенное положение, однако двигатель не заводят.

Кнопку режима OVERRIDE удерживают в нажатом состоянии, пока охранная система не издаст 4 звуковых сигнала. Затем клавишу настроек отпускают и одновременно нажимают на брелке клавиши с маркировкой «открытия багажника» и «управления звуком». Их нужно удерживать до момента сигнала сирены.

Для первого пульта сигнал должен прозвучать единожды, соответственно 2-го, 3-го, 4-го — 2, 3 и 4 раза. Чтобы брелки записали код, не следует предпринимать никаких действий в течение определённого количества времени в зависимости от модели.

Следует отметить, что некоторые брелки являются взаимозаменяемыми. Например, пульт от Tomahawk 7010 совместим с коммуникаторами TZ-9030, TW-9020, TW-9030, LR-1010LC, TW-4000.

Принцип прописывания брелоков

Независимо от разновидности сигнализации, программирование выполняется через кнопку Оверрайд. Для этого следует зайти в режим программирования и выполнить последовательность действий, описанную в заводской инструкции.

Особенности программирования пульта сигнализации Томагавк разных моделей

Брелки из разных серий сигнализаций записываются в память устройства по-разному. Для моделей 4000, 7020, 9020, 1010, 9030 актуальна процедура.

1. Выключить зажигание.
2. Клацнуть на Оверриде требуемое количество раз.
3. Включить зажигание.
4. Ввести определенную комбинацию на брелке.

При этом, следует учитывать, что независимо от модели, если брелки не будут прописаны во время их программирования, они будут забыты системой и утеряют свою актуальность.

Программирование дополнительных брелоков

На самых распространенных модификациях устройств, прописывание дополнительных пультов происходит так:

• включить зажигание;
• удерживать Оверрайд;
• дождаться ответа системы в виде 4 чирпов;
• ввести необходимую комбинацию на пульте.

Так можно прописать дополнительные пульты управления.

Как перепрограммировать старый пульт

Переустановить в программу старый пейджер можно путем его удаления и последующего прописывания в сигнализацию. Чтобы удалить брелок из сиги, следует выполнить ее сброс, затем выполняя стандартную процедуру вписать пульт.

Зачем нужно перепрограммировать

Перепрограммирование брелка происходит по следующим причинам:

• неправильная реакция на команды пользователя;
• отсутствие реакции на манипуляции водителя;
• слишком длинный отклик;
• зависание устройства.

Как сбросить настройки

На распространенных моделях Томагавк сброс настроек выполняется так:

• включить зажигание;
• клацнуть на Оверрайд определенное количество раз;
• дождаться отклика системы;
• клацнуть на сервисную кнопку еще раз;
• зажать на брелке указанные клавиши.

После выполнения операции настройки вернутся до заводского состояния.

Как выставить время

Cледует выполнить операцию:

• удержать клавишу F до того, как изображение часов начнет мигать;
• кнопками с изображением открытого багажника и перечеркнутого динамика перелистываются минуты;
• для установки часов снова нажать Ф и пролистывать указанными выше клавишами;
• для выхода из меню требуется оставить пейджер в покое на 8 секунд.

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

1. Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
2. После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
3. Затем нужно отпустить кнопку сервисного режима.
4. После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
5. В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Если первый способ программирования пульта для TZ 9010 не помог решить проблему, то можно воспользоваться другим вариантом.

1. Нужно привести зажигания во включённое положение, однако двигатель транспортного средства при этом не должен работать.
2. Одной рукой нажимаем на кнопку сервисного режима обслуживания Валет, а другой одновременно кликаем на клавиши с маркировками «включение тихой охраны» и «открытие багажника».
3. Затем нужно подождать пока не прозвучит пять сигналов сирены.
4. На данном этапе следует одновременно отжать кнопки «вкл. тихой охраны», «открытия багажника» и клавишу сервисного режима.
5. После этого нажимаем клавиши с иконками «включения бесшумной охраны» и «открытия багажника». Если действия производились правильно, то поворотники автомобиля моргнут несколько раз.
6. Далее выполняются манипуляции аналогично первому способом программирования.

Подключение своими руками

Подключить сигнализацию достаточно просто. Конструкция устройства не имеет сложных модулей и блоков, что позволяет смонтировать агрегат самостоятельно.

Главным правилом является строгое следование заводской инструкции. При несоблюдении правил имеется вероятность ошибки, что обеспечит неправильную функциональность.

Ключевым фактором считается установка сервисной кнопки Валет. Ее следует предельно спрятать в месте, доступном в экстренной ситуации.

Привязка

Изначальная привязка пультов на новом устройстве происходит в стандартной последовательности, описанной выше.

Прописка и настройка пульта без кнопки Валет

Если к кнопке Валет нет доступа, прописать брелок можно следующим образом:

• включить зажигание;
• клацнуть на Оверрайд 7 раз;
• зажать на пейджере требуемую комбинацию;
• дождаться выхода из режима программирования.

Прошивка и перепрограммирование пульта 9020

Сигнализация Томагавк 9020 может поддерживать до четырех пейджеров. Для их записи в память противоугонной системы нужно выполнить следующие действия.

1. Выключить зажигание.
2. Затем следует семь раз нажать на кнопку режима Valet.
3. После этого необходимо включить зажигание. В подтверждение входа в настройку пульта сирена должна издать 7 сигналов.
4. На данном шаге необходимо нажать кнопки с картинкой «открытого багажника» и «режима тихой охраны». Их нужно одновременно удерживать в течение 1 секунды. В случае правильного выполнения всех действий система запишет брелоки в память (для первого пульта — 1 сигнал, для второго -2 и т.д.).

Все пейджеры, не участвующие в привязке будут удалены из системы.

Настраиваем пульт от сигнализации Tomahawk 9030

Для прошивки брелка к Томагавк 9030 необходимо, чтобы ключ зажигания соответствовал положению «Выкл». Для входа в сервисный режим системы настройки сигнализации нужно нажать на кнопку OVERRIDE семь раз. Автовладелец должен знать где она располагается, если он производит программирование пульта самостоятельно.

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Добавление нового пейджера X3

Модель Томагавк X3 может поддерживать работу с 4-мя брелоками. Для их добавления нужно произвести следующие действия.

1. Установить ключ зажигание в положение «Выкл».
2. Нажать кнопку OVERRIDE.
3. Включить зажигание.
4. Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
5. После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Установка синхронизации коммутатора X5

Перед использованием автомобильной сигнализации «Томагавк» X5 необходимо запрограммировать новый брелок. Осуществляется это действие в несколько этапов.

1. Перед настройкой коммуникатора зажигание машины должно быть выключено.
2. Необходимо нажать 7 раз на сервисную кнопку (OVERRIDE).
3. В подтверждение, что выполняется настройка пультов, сигнализация издаст 7 звуковов.
4. После этого надо на новом пейджере нажать и одновременно удерживать клавиши 1 (маркировка закрытый замок) и 2 (картинка открытые двери) должен прозвучать один звуковой сигнал сирены, что будет свидетельствовать об успешной привязке пульта к системе. Таким же способом привязываются и другие устройства, однако, количество звуковых сигналов будет для 2-го пульта — 2 писка, 3-го — 3, 4-го — 4.
5. Чтобы выйти из системы программирование нужно повернуть ключ в положение «Выкл. ». Об этом будут свидетельствовать габариты, которые просигнализируют владельца автомобиля пять раз.
6. Если не совершать никаких действий в течение 10 секунд, то настройка в автоматическом режиме будет прекращена.

Сигнализация 434 MHz frequency

Хотя данная модель сигналки является бюджетной, она имеет двустороннюю связь и в ней присутствуют все нужные функции, а также возможность по приёмке сигнала в радиусе 1 км от транспортного средства. Для привязки и программирования брелка необходимо выполнить следующие действия.

1. Нужно открыть дверь и вставить после этого ключ в замок зажигание, заводить автомобиль не надо.
2. Чтобы войти в сервисный режим сигнализации следует нажать на соответствующую кнопку 7 раз.
3. После выполнения предыдущих действий надо включить зажигания путём прокручивания ключа в замке. В случае срабатывания сирены 7 раз сигнализация войдёт в меню привязки.
4. На данном этапе на пульте нажимаются кнопки 1 (маркировка закрытый замок) и 2 (пиктограмма закрытые двери). Они удерживаются до того пока не прозвучит одиночный звуковой сигнал. Если прошивка брелока-пейджера была выполнена успешно, то он издаст мелодию.
5. Затем надо поставить зажигание в положение Off. После этого фары автомобиля должны моргнуть 5 раз.

Почему не прописывается брелок

Сложности с прописыванием дистанционного пульта могут возникнуть по следующим причинам:

• некорректное введение команды;
• глюк в самой системе;
• механические повреждения системы;
• неправильное подключение проводки;
• несовместимость брелока с сигнализацией.

Какие могут быть ошибки при прописке

При незнании тонкостей процедуры пользователь может сделать несколько ошибок:

• неверная подача команды;
• неправильно выдерживается время ожидания;
• чрезмерно быстрые или медленные команды.

Перепрограммирование неработающих брелоков

Для восстановленных пультов следует выполнить стандартную прописку, описанную в инструкции выше. Если же пульт не работает, его привязка может не дать результатов – система заблокирует устройство.

Управление режимом охраны в системе Tomahawk X5 без брелока: все инструкции

В системе Tomahawk X5 все настройки выставлены так, что отключить охрану может кто угодно. Достаточно 3 раза нажать сервисную кнопку. Правда, перед этим требуется включить зажигание, а саму кнопку, которая называется OVERRIDE, еще нужно суметь найти. Чтобы усложнить процесс, сигнализацию настраивают на использование PIN-кода. Но заданное на заводе значение выглядит просто – 1-1. В общем, значение нужно заменить до того, как приступить к эксплуатации. Рассмотрим, как это выполнить.

Самое сложное – замена кода

Откроем инструкцию и посмотрим, что рекомендуется сделать для смены значения 1-1:

1. Зажигание надо выключить.
2. Сервисную кнопку нажимают 4 раза.
3. Зажигание включают, и сирена, подключенная к сигналке, издает 4 гудка.
4. Кнопку OVERRIDE, то есть сервисную кнопку, жмут 1 раз.
5. В комплекте с автосигнализацией поставляются два брелока, основной и дополнительный. При помощи любого из них задайте первую цифру (см. рис.).
6. Дождитесь, когда сирена отработает.
7. Повторите шаги 4 и 5 для ввода второй цифры кода.

Каждой кнопке соответствует одно из значений:

Основной брелок X5

Можете задать совершенно любой код от 1-1 до 4-4. Например, такой: 2-3.

Последовательность, приведенная выше, скопирована из инструкции к сигналке Томагавк Х5. Не исключено, что сам алгоритм подходит и для других сигнализаций, но нумерация клавиш для них может отличаться. Это важно, так как ввод значения кода, когда брелок отсутствует, нужно осуществлять кнопкой OVERRIDE. Допустим, выбрана последовательность «замок-багажник». А каким цифрам она соответствует? Ответ на этот вопрос нужно знать точно.

Код надо задействовать

Автосигнализацию все еще можно снять с охраны, нажав кнопку OVERRIDE три раза. То есть, PIN-код пока не используется. Проведите настройку:

1. Выключите зажигание;
2. Кнопку OVERRIDE в течение 10-ти секунд нужно нажать 5 раз;
3. Зажигание включают, затем звучат 5 сигналов сирены;
4. После сигнала жмите кнопку OVERRIDE один раз;
5. Прозвучит короткий сигнал;
6. Повторите шаги 4-5 еще 14 раз;
7. После звуковых сигналов нажмите клавишу 2, 3 или 4, расположенную на брелоке;
8. Для выхода из режима настройки подождите 10 секунд либо выключите зажигание.

Последовательность подходит для сигналки одной модели – Tomahawk X5. Но согласно штатной инструкции, все выглядит проще:

Скриншот универсального руководства

Шаги 5 и 6, тем не менее, являются необходимыми. Такой вывод можно сделать, изучив отзывы.

На шаге 4 нельзя просто нажать сервисную кнопку 15 раз. Сигнализация такую последовательность не воспримет.

Использование PIN-кода можно отключить: на шаге 7 жмут клавишу 1. Читатель понял, что речь шла о настройке опции 15. Число всех опций, если говорить о модели Томагавк Х5, тоже равно 15-ти:

Охранные функции системы

А еще есть функции, отвечающие за автозапуск. Они собраны в другой таблице. Доступ к ней можно получить, нажав кнопку OVERRIDE не 5, а 6 раз.

Изменяемые функции автозапуска

Удачной настройки!

В ходе эксплуатации лучше не менять значения, собранные в первой таблице. Ошибочные действия часто приводят к потере работоспособности системы. О «таблице 2» такого сказать нельзя. Но есть исключение – опция 9.

Управление режимом охраны

Снять авто с охраны, как и включить охранный режим можно не пользуясь брелоком, для чего в нужной последовательности нажимают кнопку OVERRIDE. Суть в том, что при использовании кода кнопку надо нажимать определенное число раз. Можете отключить его использование, присвоив опции 15 значение «1». Тогда система Tomahawk X5 снова перейдет к стандартному режиму – вместо PIN-кода потребуется набирать единственное число (три).

Как отключить охрану

Итак, пробуйте выключить охранный режим кнопкой OVERRIDE:

1. Откройте дверь;
2. Не закрывая дверь, включите зажигание;
3. В течение 5-ти секунд начните ввод первой цифры, нажимая на кнопку OVERRIDE;
4. Выключите зажигание и снова включите его;
5. Повторите шаг 3 для второй цифры кода;
6. Обязательно выключите зажигание.

Как видите, последовательность выглядит несложно. Но если опции 15 присвоено значение 1, все будет выглядеть проще: на шаге 3 кнопку нажимают три раза и сразу переходят к шагу 6. Убедитесь в этом, прочитав инструкцию.

Управление без использования кода

Автосигнализация помнит код неограниченное время. То есть, значение нельзя стереть, даже запретив его использование.

При эксплуатации было замечено следующее: на шагах 3 и 5 кнопку требуется нажимать «размеренно», так же, как в ходе программирования. А иначе значение не воспринимается. При установке PIN-кода таких проблем не возникает – там выбор осуществляют одиночным нажатием. В общем, отзывы о работе сигналки помогают узнать многое. Желаем успеха.

Как задействовать охранный режим

Система Томагавк Х5 позволяет включить охранный режим за три основных шага:

1. Открывают дверь и включают зажигание;
2. Кнопку OVERRIDE нажимают трижды;
3. Выключают зажигание.

Настроив автосигнализацию на использование PIN-кода, последовательность все равно используют ту же. Через 20 секунд после шага 3 должно быть выполнено следующее: двери закрыты, в салоне нет пассажиров. Затем включается режим охраны.

Пусть опции 15 присвоено значение «не 1». Узнать, так ли это, можно по состоянию дисплея:

Экран основного брелока

Если горит знак «PIN CODE», значит, PIN-код используется. Есть отзывы, где говорится, что сам индикатор является бесполезным. Хотя, все работает без ошибок.

Как заменить батарейку в брелоке

TOMAHAWK X3 с установкой

АВТОСИГНАЛИЗАЦИЯ TOMAHAWK X3

Tomahawk X3 – элитная автосигнализация с  двухсторонней связью. Дальность действия брелка-пейджера достигает 1200 метров. Система может похвастать широким набором охранных функций — как то возможность подключения дополнительных датчиков и модулей, а также режимы память состояния, тихой постановки и снятия с охраны, паника, поиск, комфорт, и дистанционное открывание багажника.

Комплектация:

• Центральный блок
• Брелок-пейджер с ЖК-дисплеем
• Брелок стандартного типа, влагозащищенный
• Датчик удара (двухуровневый, встроенный)
• Антенна
• Светодиод
• Кнопка ‘OVERRIDE’
• Блокировочное реле мотора
• Концевой выключатель (кнопка)
• Жгуты провода для монтажа
• Руководство по эксплуатации
• Инструкция по установке
• Упаковка

Функции:

• Максимальный радиус от брелка к авто – 600 метров
• Максимальная отдаленность брелка от машины – 1200 метров
• Режим турботаймера
• Антиграббер
• Антисканер
• Обратная связь
• Система контроля дверей, капота, багажника и системы зажигания
• Дополнительная блокировка двигателя
• Дополнительная программируемая блокировка двигателя
• Иммобилайзер (встроенный)
• Программируемый индивидуальный PIN код
• Возможность аварийной постановки/снятия  охраны
• Возможность тихой постановки/снятия с охраны
• Режим автоматической постановка/перепостановки в режим охраны
• Возможность охраны автомобиля при заведенном двигателе
• Двухэтапное отключение режима охраны
• Режим «отложенной» охраны
• Двухуровневый датчик удара
• Возможность подключения дополнительного датчика
• Центральный замок (встроенный)
• Программируемый импульс центрального замка
• 2-этапное открывание центрального замка
• Возможность управления центральным замком при заведенном двигателе
• Встроенное реле блокировки двигателя
• Встроенное реле парковочных огней
• 1 дополнительный канал
• 1 дополнительный программируемый канал
• Возможность выхода на автопейджер
• Функция задержки салонного освещения
• Функция вежливой подсветки
• Наличие датчика температуры
• Наличие дополнительного датчика температуры
• Режим «комфорт»
• Возможность подключения штатного клаксона
• Функция обхода неисправной зоны
• Защита от ложных срабатываний
• Память тревог с возможностью определения состояния
• Память срабатывания системы охраны
• Светодиод как индикатор статуса
• Режим «Паника»
• Предупреждение об открытой двери при движении авто
• Режим «Valet»
• Режим «Anti-Hijack»
• Режим бесшумной охраны
• Возможность дистанционного включение/выключение сирены
• Возможность дистанционного отключения датчика удара
• Возможность позонного дистанционного отключения датчика удара/дополнительного датчика
• Возможность программирования брелков с подробной информацией о них
• Звуковое и визуальное подтверждение выполняемых функций
• Визуальная индикация всех сработавших триггеров и состояния системы
• Подсветка ЖК-дисплея брелка
• Брелок с часами, таймером и будильником, вибро-режимом
• Индикация уровня заряда батареи питания брелока
• Контроль температуры в салоне
• Экономный режим заряда батареи питания брелка-пейджера
• Контроль зоны действия
• Функция «Вызов водителя»
• Функция безопасного вождения
• Возможность бесшумного поиска (стандартного поиска) автомобиля
• Функция дистанционного открывания багажника

RFK942 РУКОВОДСТВО ПО ЭЛЕКТРОПРОВОДУ / ПОДКЛЮЧЕНИЮ (20-КОНТАКТНЫЙ) ВТОРИЧНЫЙ РАЗЪЕМ

СИСТЕМА БЕЗОПАСНОСТИ АВТОМОБИЛЯ G25 / G20

СИСТЕМА БЕЗОПАСНОСТИ АВТОМОБИЛЯ G25 / G20 Ограниченная пожизненная гарантия На данную систему безопасности транспортного средства первоначальному покупателю дается гарантия на отсутствие дефектов материалов и изготовления.Производитель будет

Дополнительная информация

СЕРИЯ 1R / 4 КНОПОК

Кнопка 1 СИСТЕМА БЕЗОПАСНОСТИ АВТОМОБИЛЯ СЕРИИ 1R / 4 КНОПКИ Стандартные характеристики: Два 4-кнопочных удаленных передатчика Индикатор состояния (светодиод) Переключатель камердинера / обхода Многотональная сирена Двухступенчатый датчик удара Дистанционный

Дополнительная информация

СИСТЕМА ОХРАНЫ АВТОМОБИЛЯ SNIPER X1

SNIPER X1 СИСТЕМА БЕЗОПАСНОСТИ АВТОМОБИЛЯ Руководство по установке Содержание 1.ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ … 2 2. КНОПКИ ПЕРЕДАТЧИКА: … 2 3. ФУНКЦИИ … 2 3.1 Назначение клавиш: … 2 3.2 Код удаленного передатчика

Дополнительная информация

Руководство для владельца. ca6554

ПРОФЕССИОНАЛЬНАЯ СЕРИЯ Руководство пользователя для моделей: ca6554 Делюкс система безопасности и дистанционного запуска автомобиля с ЖК-пультом дистанционного управления с двусторонним подтверждением ВАЖНОЕ ПРИМЕЧАНИЕ: Работа системы безопасности и удобства

Дополнительная информация

Автосигнализация Series 2 B 2 кнопки

Автосигнализация серии 2 B 2 кнопки G22 SE (внешний датчик удара) Версия 3 Программное обеспечение 67 Plus www.geniuscaralarm.com 21 АВТОМОБИЛЬНАЯ СИГНАЛИЗАЦИЯ GENIUS, серия 2B, 2 кнопки — G22 Se (внешний датчик удара) Управляется модулем

Дополнительная информация

Инструкции по установке PRO PLM

Инструкции по установке PRO PLM НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА Меры предосторожности при установке: Опустите окно, чтобы не заблокировать ключи в автомобиле во время установки Избегайте установки компонентов

Дополнительная информация

БЫСТРОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

5-КНОПОЧНЫЙ РУЧНОЙ / АВТОМАТИЧЕСКИЙ РУКОВОДСТВО ПО БЫСТРОЙ УСТАНОВКЕ Чтобы получить копию

Дополнительная информация

Руководство пользователя CA 1050

ПРОФЕССИОНАЛЬНАЯ СЕРИЯ CA 1050 Руководство пользователя Безопасность автомобиля и система бесключевого доступа ВАЖНОЕ ПРИМЕЧАНИЕ. Работа системы безопасности и комфорта, описанная в данном руководстве, применима к большинству

. Дополнительная информация

ГАЛАКТИКА 5000RS / 2000RS СЕРИИ-DBP

СИСТЕМА ЗАЩИТЫ АВТОМОБИЛЯ ПОРТА ШИНЫ ДАННЫХ GALAXY 5000RS / 2000RS СЕРИИ-DBP С УДАЛЕННЫМ ЗАПУСКОМ РУКОВОДСТВО ПО ПРОДУКТУ Ограниченная пожизненная гарантия Гарантия на данную систему безопасности автомобиля предоставляется первоначальному покупателю до

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ДЛЯ ВЛАДЕЛЬЦА

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РАЗГОВОРНАЯ СИГНАЛИЗАЦИЯ МОДЕЛИ 3001 СОДЕРЖАНИЕ Характеристики системы… 1 Техническая поддержка … 1 Инструкции по подключению … 2 Инструкции по установке … 3 Инструкции по эксплуатации … 4-5 Технические

Дополнительная информация

ПЛАН ДИСТАНЦИОННОГО ПЕРЕДАТЧИКА

Полнофункциональная система бесключевого доступа с дополнительным отключением стартера и функцией пассивной блокировки. СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ РУКОВОДСТВА Некоторые из стандартных функций системы включают: Два 4-кнопочных удаленных передатчика

Дополнительная информация

CA-125 Руководство пользователя

Система дистанционного управления автомобилем CA-125 Руководство пользователя Система безопасности автомобиля с дистанционным входом без ключа ВАЖНОЕ ПРИМЕЧАНИЕ. Система безопасности и комфорта, описанная в данном руководстве, работает как

. Дополнительная информация

Сигнализация AVS A4 Руководство пользователя

Сигнализация AVS A4 Руководство пользователя Благодарим вас за выбор автомобильной охранной системы AVS A4.Он был разработан для обеспечения высочайшего уровня безопасности для вас и вашего автомобиля. Пожалуйста, прочтите внимательно это руководство

Дополнительная информация

Модель AM2. Инструкция по установке

Руководство по установке модели AM2 ПРИМЕЧАНИЕ. Этот продукт предназначен для установки только профессиональным установщиком! Любая попытка установить этот продукт любым лицом, кроме обученного профессионала, может привести к

Дополнительная информация

Руководство по установке модели 5303

Руководство по установке модели 5303 Этот продукт предназначен для установки только профессиональным установщиком! Попытки установить этот продукт лицом, не являющимся обученным профессионалом, могут привести к серьезным последствиям. Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ДЛЯ ВЛАДЕЛЬЦА

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ СИСТЕМА БЕЗОПАСНОСТИ PRO-SERIES 5002 СОДЕРЖАНИЕ Особенности системы… 1-2 Компоненты системы … 2 Техническая поддержка … 2 Перед началом работы … 2 Меры предосторожности … 2-3 Выполнение подключений …

Дополнительная информация

HONDA ACCORD 1985-2005 гг.

HONDA ACCORD 1985-2005 ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ Copyright 2002-2004 Triple S ДАННЫЕ ПО ПРОВОДУ: 1985 Honda Accord ЦВЕТ ПРОВОДА РАСПОЛОЖЕНИЕ ПРОВОДА 12V ПОСТОЯННЫЙ БЕЛЫЙ или БЕЛЫЙ / ЧЕРНЫЙ Жгут проводов зажигания STARTER

Дополнительная информация

Automotive Data Solutions Inc.

Automotive Data Solutions Inc. РУКОВОДСТВО ПО УСТАНОВКЕ DBI-AL (TB) -TL-EN TL Доступно для: DBI-AL CA Rev. Дата: 28 декабря 2012 г. Док. №: ## 10349 ## 20121213 Версия FRançaise доступна en ligne au www.idatalink.com

Дополнительная информация

НИКТО НЕ СМЕЕТ ЗАКРЫТЬ

Направляется компания, стоящая за Viper Auto Security Systems. С момента своего создания Directed преследовал одну цель — предоставить потребителям лучшую безопасность транспортных средств и доступные аксессуары.Получатель

Дополнительная информация

Система оконной автоматики 535T

Руководство по установке системы автоматизации окон 535T ПРИМЕЧАНИЕ. Этот продукт предназначен для установки только профессиональным установщиком! Любая попытка установить этот продукт любым лицом, кроме обученного

Дополнительная информация

НИКТО НЕ СМЕЕТ ЗАКРЫТЬ

Направляется компания, стоящая за Viper Auto Security Systems.С момента своего создания Directed преследовал одну цель — предоставить потребителям лучшую безопасность транспортных средств и доступные аксессуары. Получатель

Дополнительная информация

2004 Directive Electronics, Inc.

Руководство пользователя модели 564T Ограниченная пожизненная гарантия Hornet для потребителей. В течение одного календарного года с даты покупки этого автоматического охранного устройства Directed Electronics, Inc. обещает ORIGINAL

. Дополнительная информация

ОБНОВЛЕНИЕ ИНСТРУКЦИЙ ДЛЯ ПОЛЬЗОВАТЕЛЯ СИГНАЛИЗАЦИИ

ОБНОВЛЕНИЕ ИНСТРУКЦИЙ ДЛЯ ПОЛЬЗОВАТЕЛЯ СИГНАЛИЗАЦИИ СИСТЕМЫ БЕЗОПАСНОСТИ CYCL PS ГОРДО АВСТРАЛИИ Разработано и спроектировано Dynamco Pty Ltd. в Австралии.Ваш аварийный PIN-код: Храните этот номер в надежном месте

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ДЛЯ ВЛАДЕЛЬЦА

РУКОВОДСТВО ПО УСТАНОВКЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МОДЕЛИ БЕСКЛЮЧЕВОГО ВВОДА KE100 / KE150 / 1702 СОДЕРЖАНИЕ Системные характеристики … 1 Компоненты системы … 1 Техническая поддержка … 1 Перед началом работы … 1 Меры предосторожности … 1-2 Изготовление

Дополнительная информация

Automotive Data Solutions Inc.

Automotive Data Solutions Inc. РУКОВОДСТВО ПО УСТАНОВКЕ ADS-TB-TL-EN TL Доступно для: ADS-TB Дата редакции: 28 декабря 2012 г. Док. №: ## 10345 ## 20121213 Версия FRançaise доступна en ligne au www.idatalink.com

Дополнительная информация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Русский

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Русский 76E268-0030-0606S -1- Напечатано в Японии Важное ПРЕДУПРЕЖДЕНИЕ / ВНИМАНИЕ / ПРИМЕЧАНИЕ Пожалуйста, прочтите это руководство и внимательно следуйте его инструкциям.Чтобы подчеркнуть особую информацию,

Дополнительная информация

я ChatterBox! Безопасность мотоциклов

i Перед началом установки * Прочтите это руководство, чтобы ознакомиться с требованиями, необходимыми для завершения установки. * Используйте высококачественный мультиметр для проверки всех проводов до

. Дополнительная информация

Руководство пользователя модели 5303

Руководство пользователя модели 5303 Ограниченная пожизненная потребительская гарантия На период в один календарный год с даты покупки этого автоматического охранного устройства Directed Electronics, Inc.обещает ОРИГИНАЛ

Дополнительная информация

Информационное руководство пользователя R1A

Контроллер домашней безопасности HSC505-R — версия руководства пользователя R1a Pi HSC505 и Pi HSC505R Домашний контроллер безопасности Информационное руководство пользователя R1A Page 1 QD Dynamics (Pty) Ltd оставляет за собой право вносить изменения

Дополнительная информация

NST11537-3.CDR REV_A 2008-10-07

НСТ-.CDR REV_A 00-0-0 00/00 Год выпуска 00/00 Модельный год ДИАГНОСТИЧЕСКИЙ ТЕСТ МОДУЛЯ QC И 00 / * Год выпуска 009 / * Тест модельного года запускается каждый раз при подаче питания на агрегат. Антенна / считыватель

Дополнительная информация

СИСТЕМА БЕЗОПАСНОСТИ ADP-CAN

ИНСТРУКЦИЯ ПО УСТАНОВКЕ СИСТЕМА БЕЗОПАСНОСТИ ADP-CAN Введение Автомобильная охранная система ADP-CAN предназначена для автомобилей, оборудованных сетью CAN. Предназначен для работы с охранными системами автозавода или пультом

. Дополнительная информация

Авторские права 2002-2004 Triple S Customs

JEEP GRAND CHEROKEE 1992-2006 ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ Copyright 2002-2004 Triple S Customs ИНФОРМАЦИЯ ПО ЭЛЕКТРОПРОВОДКЕ: Jeep Grand Cherokee, 12 В, ПОСТОЯННЫЙ ПРОВОД, 1992 г., РОЗОВЫЙ / ЧЕРНЫЙ или КРАСНЫЙ / БЕЛЫЙ ПРОВОД рулевой колонки СТАРТЕР ЖЕЛТЫЙ / СИНИЙ

Дополнительная информация

Инструкции и руководства пользователя для автосигнализации — все руководства.com

Наша база данных содержит 1725 руководств по эксплуатации автомобильных сигнализаций, руководств пользователя и инструкций для более чем 2588 устройств.

Инструкции по эксплуатации автосигнализации AstroStart 28 устройств / 28 документов

#	Модель	Тип документа
1	AstroStart 2205A	Автосигнализация AstroStart 2205A Руководство по эксплуатации и эксплуатации (22 стр., 0.79 Мб)
2	AstroStart 2205U	Автосигнализация AstroStart 2205U Руководство по эксплуатации и эксплуатации (22 стр., 0,88 Мб)
3	AstroStart 2305A	Автосигнализация AstroStart 2305A Руководство по эксплуатации и эксплуатации (24 стр., 0.54 Мб)
4	AstroStart 3006	Автосигнализация AstroStart 3006 Руководство по эксплуатации и эксплуатации (22 стр., 2,15 Мб)
5	AstroStart 3106	Автосигнализация AstroStart 3106 Руководство по эксплуатации и эксплуатации (18 стр., 0.64 Мб)
6	AstroStart 3106M	Автосигнализация AstroStart 3106M Руководство по эксплуатации и эксплуатации (20 стр., 0,65 Мб)
7	AstroStart 4104	Автосигнализация AstroStart 4104 Руководство по эксплуатации и эксплуатации (14 стр., 0.93 Мб)
8	AstroStart 4204A	Автосигнализация AstroStart 4204A Руководство по эксплуатации и эксплуатации (22 стр., 0,79 Мб)
9	AstroStart 4204U	Автосигнализация AstroStart 4204U Эксплуатация и руководство пользователя (22 стр., 0.88 Мб)
10	AstroStart 502	Автосигнализация AstroStart 502 Руководство по эксплуатации и эксплуатации (12 стр., 0,9 Мб)

Фирстек, ООО.Инструкции по автосигнализации 10 устройств / 10 документов

#	Модель	Тип документа
1	Фирстек, ООО. 2W900FMR-2ND-5P	Фирстек, ООО. Автосигнализация 2W900FMR-2ND-5P Инструкция по эксплуатации и эксплуатации (22 стр., 1.01 Мб)
2	Фирстек, ООО.2WG9R	Фирстек, ООО. Автосигнализация 2WG9R Карточка быстрого запуска (2 страницы)
3	Фирстек, ООО. 2WSHLCD-5P	Фирстек, ООО. Автосигнализация 2WSHLCD-5P Инструкция по эксплуатации и эксплуатации (22 стр., 1.01 Мб)
4	Фирстек, ООО.600R	Фирстек, ООО. Автосигнализация 600R Руководство по эксплуатации и эксплуатации (8 стр., 1.01 Мб)
5	Фирстек, ООО. CompuStar SHF 2W-AS	Фирстек, ООО. Автосигнализация CompuStar SHF 2W-AS Инструкция по эксплуатации и эксплуатации (9 стр., 0.19 Мб)
6	Фирстек, ООО. P2W900FMR	Фирстек, ООО. Автосигнализация P2W900FMR Инструкция по эксплуатации и эксплуатации (23 стр., 0,34 Мб)
7	Фирстек, ООО. P2WSSR	Фирстек, ООО.Автосигнализация P2WSSR Инструкция по эксплуатации и эксплуатации (23 стр., 0,34 Мб)
8	Фирстек, ООО. R1600	Фирстек, ООО. Автосигнализация R1600 Руководство по эксплуатации и эксплуатации (11 стр., 0,75 Мб)
9	Фирстек, ООО.RF-2WG9R-SP	Фирстек, ООО. Автосигнализация RF-2WG9R-SP Карточка быстрого запуска (2 страницы)

Инструкции по эксплуатации автосигнализации Xena 10 устройств / 10 документов

#	Модель	Тип документа
1	Зена XD	Xena Car Alarm XD Operation & user manual (33 страницы, 0.36 Мб)
2	Зена XE	Автосигнализация Xena XE Руководство по эксплуатации и эксплуатации (33 стр., 0,36 Мб)
3	Зена Xh24	Автосигнализация Xena Xh24 Руководство по эксплуатации и эксплуатации (33 стр., 0.36 Мб)
4	Зена Xh25	Автосигнализация Xena Xh25 Инструкция по эксплуатации и эксплуатации (33 стр., 0,36 Мб)
5	Зена XM	Xena Car Alarm XM Operation & user manual (33 страницы, 0.36 Мб)
6	Зена XN10	Автосигнализация Xena XN10 Руководство по эксплуатации и эксплуатации (33 стр., 0,36 Мб)
7	Зена XN14	Автосигнализация Xena XN14 Руководство по эксплуатации и эксплуатации (33 стр., 0.36 Мб)
8	Зена XN15	Автосигнализация Xena XN15 Руководство по эксплуатации и эксплуатации (33 стр., 0,36 Мб)
9	Зена XR	Xena Car Alarm XR Operation и руководство пользователя (33 страницы, 0.36 Мб)
10	Xena XZ СЕРИИ	Автосигнализация Xena XZ SERIES Руководство по эксплуатации и эксплуатации (33 стр., 0,36 Мб)

12V Автомобиль внедорожник Keyless Entry Engine Start SUV Keyless Alarm System Push Button Remote Starter — купить по низким ценам в интернет-магазине Joom

Параметр: Product Name: Автомобиль внедорожник Keyless Entry Запуск двигателя Внедорожник Система сигнализации без ключа Кнопка Дистанционная остановка стартера Авто Автомобильные аксессуары Инструмент Температура окружающей среды: -40С- + 80С; атмосферное давление 86-106КПа Относительная влажность: 10% -95% Рабочее напряжение: DC12V +/- 3 В Высокая частота: 433.92 МГц, низкая частота: 125 кГц

Функция: 1. Одна кнопка для запуска, одна кнопка для выключения. 2. Пульт дистанционного управления запускается, пульт дистанционного управления выключается, обратный отсчет отключается на 10 минут, и пульт дистанционного управления начинает автоматически блокировать дверь. 3. Бесключевой доступ, функция PKE. Технология дистанционного управления 3D-шифрованием, сотни миллионов скользящих паролей, безопасная и надежная. Антенна 3D-зондирования, 360 градусов без мертвого угла, без блокировки прыжка, стабильность сигнала. 4. Функция обнаружения масляного насоса, функция обнаружения ножного тормоза, функция защиты двигателя.

5. Функция защиты от кражи: а. После включения функции датчика пульт дистанционного управления находится за пределами диапазона срабатывания, и автомобиль не может запуститься нормально. После 2 минут гашения пламени дверь автоматически перейдет в режим охраны (без запирания двери), даже если дверь не закрыта. б. Во время движения пульт дистанционного управления покидает автомобиль. Когда парковка выключена и дверь открыта, система немедленно переходит в состояние защиты от кражи, и транспортное средство нельзя будет снова использовать в обычном режиме, если пульт дистанционного управления не появится в зоне обнаружения.c. После того, как автомобиль перейдет в режим защиты от угона, он незаконно нажмет на тормоза, и автомобиль издаст 25-секундный звуковой сигнал, чтобы подать сигнал тревоги. d. В состоянии защиты от кражи, если срабатывает сигнализация, когда разблокировка отпущена, звуковой сигнал издаст 3 звуковых сигнала (динамик в бесшумном состоянии не звучит), побуждая автомобиль активировать сигнализацию. е. Выключите огонь и разблокируйте состояние. Нажмите на пульт дистанционного управления, чтобы войти в бесшумный режим. Если сработает будильник, динамик не подаст звуковой сигнал. Когда вам нужно выйти из беззвучного режима, нажмите кнопку разблокировки один раз, затем нажмите 6, автоматизация дверного замка центрального управления (автомобильный замок, блокировка замка) 5.Дистанционное открытие заднего заднего борта (требуется оригинальный автомобиль с двигателем заднего борта) 6. Удаленный поиск автомобиля (звуковой сигнал, мигание указателя поворота) 7. Функция предупреждения о парковке на обочине дороги. 8. После того, как дверь заблокирована, дверь активирует функцию подачи сигнала тревоги. 9. Удаленная разблокировка / закрытие блокировки 10. Функция комфортного входа PKE без ключа, автоматическая разблокировка возле автомобиля 1,5-3 метра, оставление автомобиля 3-5 метров с автоматическим замком двери 11. Функция временного отключения индукции PKE. 12. RFID-идентификация. 13.Функция противоугонной сигнализации (незаконное открытие двери, нажатие на педаль тормоза для срабатывания сигнала тревоги) 14. Функция блокировки двигателя (двигатель не может быть запущен в автомобиле после того, как дверь заблокирована) 15. После запуска нажмите на ножной тормоз, чтобы автоматически заблокировать дверь, и автоматически отключите блокировку при выключении пламени. 16. Запустите автоматическую блокировку и автоматически разблокируйте при исчезновении пламени. 17. Оригинальная автомобильная сигнализация (можно добавить звуковой сигнал) 18. Память сбоя питания. 19.Функция аварийного сброса 20. Дистанционный запуск, 10 минут срабатывания пламени

Характеристики: Система запуска одной кнопкой; дистанционное охлаждение с предварительным подогревом; Сигнализация ПКЕ; удобный вход. Применимые модели: универсальный бензиновый автомобиль 12 В

Список продуктов: 1 * система сигнализации без ключа для внедорожников 2 * пульт дистанционного управления 1 * вибратор 1 * провод зажигания 1 * функциональная линия 2 * светодиодная индикаторная линия 2 * низкочастотная антенна 1 * кнопка зажигания 1 * инструкция по эксплуатации

Тип продукта: Дистанционный вход без ключа и дистанционные стартеры

Хромированная передняя распорка вилки Tomahawk 41 мм подходит для кузова и рамы Harley-Davidson Automotive

Хромированная передняя распорка вилки Tomahawk 41 мм подходит для Harley-Davidson

Хромированная передняя распорка вилки Tomahawk 41 мм подходит для Harley-Davidson, передняя распорка вилки Tomahawk подходит для Harley-Davidson, хром, 41 мм, бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения на 41-миллиметровую хромированную переднюю скобу Tomahawk для Harley-Davidson -Davidson по лучшим онлайн-ценам на, Обеспечьте новейшие продукты Оптовый интернет-магазин Dealighted People Powered Shopping.Хромированная передняя распорка вилки Tomahawk 41 мм для Harley-Davidson подходит для mtbfilter.com.

Хромированная распорка передней вилки Tomahawk 41 мм для Harley-Davidson

Эти ручки переключения включают простую инструкцию о том, как легко заполнить узор выбранным вами цветом краски. Чашка для супа Sanrio Gudetama 14 × 4 × 10, наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат, жир и пот на руках вызовут коррозию. Фотография увеличена, чтобы показать детали, Хромированная передняя распорка вилки Tomahawk 41 мм подходит для Harley-Davidson .Смешанные цвета добавляют забавный завершающий штрих вашему образу. Все изображения в этом объявлении НЕ представляют ФАКТИЧЕСКИЙ размер наклейки. Диапазон влажности: 0% -70% без конденсации. Соедините это с нашей дверной ручкой Waldorf, 41 мм хромированная передняя распорка Tomahawk подходит для Harley-Davidson , цвета могут немного отличаться от них, этот товар доступен в основном цвете: зеленый . В стоимость покупки включены два раунда проверки. Всегда следите за своей собакой в ​​банданах. Хромированная передняя распорка вилки Tomahawk 41 мм подходит для Harley-Davidson .Обычно доставка занимает 10-24 рабочих дня. Поставляется в мягком персиковом и белом цветах. Шлемы изготовлены мастерами компании «Past Time Sports» по производству кожаных футбольных шлемов ». Чтобы узнать больше о причинах, которые я поддерживаю. Хром 41 мм Передняя распорка вилки Tomahawk подходит для Harley-Davidson , автономная кабельная система позволит пользователю контролировать и регулировать наддув изнутри автомобиля. Технология UA Microthread в ткани сохнет быстрее. Спецификация: Цвет: черный / кофе / зеленый цвет Материал: Advanced сверхмощный вощеный холст Размер: 27 дюймов x 34 дюйма (регулируется от M до XXL) Вес: 730 г / 25 унций Характеристики: упор на качество: Прочный и водостойкий холст, пропитанный воском на 25 унций.который обычно предлагает бесплатный возврат в течение 30 дней с момента получения, 41-миллиметровая хромированная передняя скоба Tomahawk подходит для Harley-Davidson . Отверстие шпинделя подходит для шпинделя диаметром 7 мм. Пожалуйста, не стесняйтесь обращаться к нам, и мы предоставим вам идеальное решение в кратчайшие сроки.

Брелок Сигнализация Томагавк TW 9010. Как зарегистрировать новый брелок Томагавк. Выберите механическую или автоматическую коробку передач

Содержимое

Здравствуйте, уважаемый читатель сайта! В этой статье я хотел бы показать способы программирования брелка.В свое время я точно так же, как и вы искал информацию в Интернете, но ее было очень мало и было разбросано повсюду .. Поэтому я решил связать их в этой статье для вашего удобства. Читаем и берем на заметку!

который поможет вам обойтись без сотки, после чего у вас больше не будет таких вопросов: «Как подключить новый брелок Tomahawk TW 9010»

Первый способ — по инструкции из книги:

Tomahawk TW-9010 Позволяет записать в память до 4-х брелоков дистанционного управления.Чтобы записать связки ключей, выполните следующие действия:

ВНИМАНИЕ! Все брелки, не прошедшие процедуру программирования, будут изношены из памяти.

Второй путь

1. Включите зажигание (двигатель не должен запускаться)
2. Правой рукой одновременно нажмите кнопки «Открытие багажника» и «Включение бесшумной защиты» и нажмите кнопку «Переопределение» левой рукой. .
3. Ждем 5- «Чирикать» сирены
4. Отпускаем кнопку «Override» и кнопки — «Открытие багажника», «Включение тихого охранника»
5.После того, как вы выполнили четвертую еще раз, нажмите кнопки «открытие багажника» и поворотники «Включение бесшумной защиты» должны мигнуть несколько раз
6. Ну а дальше как в сигнальной инструкции …

Если не гаснет, прошиваем третьим способом:

Третий способ — комбо

Принцип третьего способа состоит в том, что необходимо выполнить 1 и 2 пункта. одновременно : То есть нужно включить зажигание и вторую одновременно нажать секретную кнопку «Override» и тогда все по инструкции должно получиться

Автосигнализация

Томагавк относится к категории многофункциональных охранных устройств.Управлять данным оборудованием можно на расстоянии с помощью брелока.

Чтобы обеспечить его максимально качественную работу, необходимо правильно настроить. Всего в памяти тревог TomahaWK можно записать до четырех брелоков.

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Запись кодов брелоков производится при выключенном режиме безопасности.При записи новых брелоков необходимо перезаписать оба старых, иначе они будут удалены из памяти системы.

Программирование нового брелока — первый способ

После покупки сигнализации необходимо запрограммировать брелок. Для этого включите зажигание автомобиля. В этом случае двигатель автомобиля необходимо выключить. Затем вы должны нажать кнопку «Переопределить».

Держать до тех пор, пока автовладелец не услышит чириканье четырех сирен. Это подтвердит ввод автоматической сигнализации в систему программирования цепей.На следующем этапе нужно отпустить кнопку Overdraud.

Далее пульт программируется таким образом: одновременно кнопки включают включение бесшумной охраны и открытие багажника. Их нужно держать до тех пор, пока человек не услышит чириканье сирен. Первое из них устройство выдает для первого брелока, второе — для второго и т. Д.

При получении автосигнализации сигналов от брелоков в течение шести секунд будет наблюдаться автоматический выход системы из режима программирования.Таким образом, вы можете зарегистрировать функции брелока. Также используется при замене брелока.

Программирование нового брелока — второй способ

Вышеупомянутый метод очень эффективен только в том случае, если совместимость брелоков полностью соответствует.

В противном случае программирование выполняется в другой системе. Первоначально необходимо включить зажигание автомобиля. В этом случае необходимо следить за тем, чтобы мотор автомобиля был заглушен.

Чтобы запрограммировать новый брелок, необходимо одновременно нажать три кнопки:

Необходимо удерживать кнопки до тех пор, пока владелец автобуса не услышит 5 звуковых сигналов сирен.После того, как автовладелец отпустил все кнопки, ему нужно было снова их нажать.

Кнопки удерживаются на брелке автомобильной сигнализации до тех пор, пока указатели поворота автомобиля не сработают несколько раз.

Далее нужно включить зажигание при выключенном автомобиле. После этого необходимо нажать кнопку Operaid.

Следует удержать добычу из 4 чириканья сирены. Далее нужно отпустить кнопку. После этого нажмите кнопку тихой безопасности. При этом кнопка открытия открытия багажника осуществляется.

Они проходят до получения 4-х чирикающих сигналов от сирен. Речь пойдет о запоминании нового брелка. Выполнив все эти действия, вы сможете изготовить полноценный брелок.

Если совместимость брелока и устройства в порядке, то он будет запрограммирован пользователем с первого раза.

Этот алгоритм необходимо выполнять в случае замены брелока. Для того, чтобы зарегистрировать функцию брелока, необходимо воспользоваться инструкцией.

Особенности мозгов

Неоспоримым преимуществом сигнализации является то, что она имеет дистанционное управление, с помощью которого ею можно управлять на значительном расстоянии.Совместимость этих устройств на высшем уровне, что обеспечивает им отличную производительность.

Один из кейнелков имеет жидкокристаллический дисплей, что обеспечивает удобство использования устройства. На дисплее отображается информация, которая позволяет автовладельцу постоянно следить за работоспособностью системы.

Консоль имеет подсветку, которая обеспечивает удобство управления устройством в темноте. Расширение функционала сигнализации обеспечивается наличием обратной связи.

При поступлении сигнала на пульт включается световая индикация, что упрощает управление оборудованием. Оборудование защищено от взлома благодаря инновационному коду динамического шифрования.

Для автомобильных сигнализаций характерно наличие дополнительного брелока. Консоль предназначена для активации функции автозапуска. Брелок имеет кнопки с подсветкой в ​​виде пиктограмм, что обеспечивает максимально удобное использование его в любое время суток.

В приборе используется

светодиодных индикатора, что обеспечивает высокий уровень яркости подсветки.Совместимость дополнительного брелока с устройством достаточно хорошая, что обеспечивает простоту его использования. Удобства Во время использования брелоков, благодаря совпадению функционального назначения их кнопок.

Брелки могут выполнять различные функции, регистрировать которые пользователь может самостоятельно.

Оборудование оснащено инновационным базовым блоком и новой цепочкой для ключей, способной в полной мере выполнять свои функции на внушительной дистанции.

Подробная информация содержит инструкции. Автосигнализация может самостоятельно отключать датчики по зонам.

Автомобиль надежно защищен от взлома благодаря современному коду шифрования. Контроль напряжения бортовой сети автомобиля осуществляется по специальной программе.

Благодаря использованию современных технологий при производстве оборудования обеспечивается максимально низкий уровень шума.

Подробная информация содержит инструкции. Система безопасности отличается наличием порта MINI-USB, через который обновляется программное обеспечение.

Точность сбора сигналов обеспечивается встроенной двухдиапазонной антенной. Устройство оснащено встроенной антенной, что позволяет максимально выделять сигналы.

Оборудование имеет максимально правильную интеграцию, которая обеспечивает органическое наращивание противоугонного потенциала. Если есть угроза взлома или угона автомобиля, то по сигнальной цепочке поступают соответствующие оповещения.

Если этого не произошло, его заменяют. Устройство имеет встроенную память, что позволяет хранить информацию о предыдущих триггерах.

На брелках автосигнализации есть специальные кнопки, которые обеспечивают максимально простой процесс управления устройством на расстоянии.

Программирование новых брелков.

1. Выключите зажигание.

2. Нажмите кнопку Override 7 раз.

3. Включите зажигание. Сирена издаст 7 «чириканье», подтверждающих вход в режим программирования цепей.

4. Одновременно нажмите и удерживайте кнопки и новый брелок в течение 1 секунды. После этого проделайте эту операцию с другими брелками (при необходимости).Система chirpami подтвердит запись нового брелка в память (1 «Чирик» для первого брелока, 2 «Чирик!» Для второго и т.д.)

Внимание! Если на 4-м шаге программирования нового брелоки для удержания KN. и более 1 секунды, брелок-пейджер опубликует мелодию, на дополнительном брелоке светодиод изменит цвет на зеленый и цепочка-пейджер не будет зарегистрирован в системной памяти

Внимание!

Внимание! Если в течение 6 секунд действия по программированию цепей не будут выполнены, режим программирования автоматически выключится.

Tomahawk TW-9100, TW-9010, LR950

Программирование дополнительных брелоков:

1. Включите зажигание (двигатель не должен запускаться)

2. Нажмите и удерживайте кнопку Override

3. Подождите, пока 4 «чириканья» сирены, подтверждающие вход в режим программирования брелоков.

4. Отпустите кнопку Override.

5. Нажмите и удерживайте кнопки и до тех пор, пока не услышите «чириканье» сирены, подтверждающее запоминание нового брелока. (1 «щебет» для первого брелока, 2 «щебет» для порочного, 3 «щебет» для третьего и 4 «щебет» для четвертого)

6.Система автоматически выйдет из режима программирования брелоков, если не получит сигналов от брелоков в течение 6 секунд.

Внимание! Все брелки, не прошедшие процедуру программирования, будут изношены из памяти.

Томагавк X3.

В памяти основного блока можно записать до 4 брелоков, для этого необходимо:

1. Включить зажигание

2. Нажать и удерживать кнопку Override 6 секунд, сирена издаст 4 «чирпа»

3.Нажмите и удерживайте кнопки и Новый брелок, пока не услышите «чириканье» сирены, подтверждающее запоминание нового брелока. (1 «чирп» для первого брелока, 2 «чирпа» для злобного, 3 «чирпа» для 3-го и 4 «чирпа» для четвертого)

4. Выключите зажигание. Стояночные огни мигнули 5 раз, подтверждая выход из режима программирования.

Внимание! Все утерянные связки ключей будут удалены из памяти системы, поэтому процедура программирования должна быть подвергнута процедуре программирования всех связок ключей, которые вы собираетесь использовать в будущем.

Внимание! Если в течение 15 секунд не будут выполнены действия по программированию цепей, режим программирования автоматически выключится.

Возможность полноценной противоугонной системы Томагавк предоставляется автовладельцам в результате привязки консоли. Также необходимость в настройке может возникнуть при потере устройства и его замене на новое. Чтобы правильно выполнить программирование брелка Tomahawk 9010 и других сигнальных моделей, необходимо произвести определенную процедуру.

[Скрыть]

Привязка нового брелка и прошивки старого

Существует несколько методов перепрограммирования и привязки нового или старого брелка к моделям Tomahawk 9020, 9030 и другим. В соответствии с инструкцией, память автосигнализации этой марки позволяет зарегистрировать четыре приставки. Чтобы обеспечить работу основных и дополнительных функций, которыми управляют кнопки, необходимо правильно запрограммировать устройство дистанционного управления.

Запись

Как записать брелок:

1. Произведено включение зажигания, двигатель машины запускать не нужно.
2. Зажим сервисного ключа Overdride. Если «сигнализацию» ставили самостоятельно, автовладелец должен знать, где находится эта кнопка. Обычно установщики монтируются под приборной панелью, но место установки будет более скрытным. При установке специалисты руководствуются тем, что злоумышленник может получить доступ к ключу, в результате чего антивор будет взломан.
3. Кнопка зажимается до момента, пока не раздастся четыре звуковых сигнала сирены. Это означает, что «сигнализация» вошла в режим программирования брелков.
4. Отпущена кнопка сервисного режима.
5. Чтобы прошить и зарегистрировать пульт, на устройстве одновременно зажать кнопки открывания багажного отделения, а также отключить звук. Динамик сирены сработает несколько раз. Если это произошло, процедура программирования прошла успешно. Один звуковой сигнал звучит при настройке первого брелка, два — при программировании вспомогательного, три — при привязке третьего и т. Д.
6. Для выхода из режима настройки не прикасайтесь к кнопкам на консоли более шести секунд.

Если брелок не был привязан, он будет удален из памяти тревог.

Александр Бочкарев рассказал, как активировать сервисный режим в.

Перепрограммирование

Процедура перепрограммирования брелка Томагавк 9010 и других моделей производится так:

1. Ключ вставлен в замок, зажигание включено. Блок питания запускать не нужно.
2. Одной рукой одновременно нажимаем на проем багажного отделения на пульте ДУ и кнопку в виде перекрещенного динамика, а другой нужно нажимать на кнопку сервисного режима.
3. Динамик сирены должен издать пять гудков.
4. Затем все нажатые кнопки отпускаются.
5. Если все действия выполнены правильно, снова нажмите на отверстие багажного отделения и кнопку громкоговорителя. Поворотные огни машины мигнут несколько раз.

Если эти параметры не помогли выполнить привязку, можно объединить два описанных выше метода.

Привязка

Привязка происходит так:

1. Произведена активация зажигания, машина машина запускать не нужно.Одновременно нажмите сервисную клавишу.
2. Динамик сирены автоматически издает четыре гудка. Это говорит о входе системы в режим настройки.
Выпущен
3. Овердрейдер.
4. Осуществляется одновременное нажатие и удерживание кнопок открывания багажного отделения и включения режима бесшумной защиты. Сирена опубликует несколько сигналов, это говорит об успешной записи новой консоли. Количество звуковых сигналов зависит от того, какая программа консоли запрограммирована.
5. Чтобы выйти из режима настройки, ничего не делайте в течение шести секунд.

Проблемы в программировании и их решение

Если программировать пульт самостоятельно, могут возникнуть проблемы в работе «сигнализации». Брелок иногда не распознается системой, установка не позволяет включать и выключать режим безопасности. Проблема связана с тем, что неопознанное устройство не может передавать код по каналу связи и выполнять различные действия, связанные с установкой и использованием сигнализации.

Как действовать в таких случаях:

1. Найдите инструкцию к модели сигнализации, установленной на вашем автомобиле.
2. Изучите руководство. В нем должна быть информация о программировании пультов дистанционного управления. Попробуйте выполнить действия, описанные в инструкции.
3. Если документации нет, попробуйте три метода настройки, описанные выше.
4. Если не помогло, разберитесь с причинами. Возможно, сигнализация не принимает и не подает сигнал из-за механического повреждения.Осмотрите все компоненты системы. Обратите внимание на проверку контактов при подключении разъемов модуля управления и трансивера. Если возможно, проверьте тестер для электрокопии. Если были обнаружены поврежденные провода, их необходимо заменить. Если на контактах появилось окисление — зачищают разъемы.
5. Если проблема не исчезла, следует провести диагностику блока управления. Неисправность иногда заключается в его работе. Возможно, вам потребуется прошить управляющее устройство. Эту задачу рекомендуется доверить специалистам.

Сравнительно недорогая автосигнализация с самым необходимым набором функций и дополнительными опциями. Двусторонняя система включает удобный брелок с дисплеем. Иконки понятны на уровне интуиции, а в инструкции по эксплуатации подробно описан каждый функционал гаджета и схема установки.

Что входит в комплект сигнализации

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал.А теперь на бензине экономится 35000 рублей в год!

Комплектация томагавк ТВ 9010 с автозапуском:

• брелок с ЖК-экраном;
• брелок односторонний;
• датчик удара;
• датчик температуры;
Реле
• — 1шт;
• модуль приема и передачи;
• кнопка Anti-Hi-Jack;
• светодиодный индикатор;
• 10 жгутов проводов;
• выключатель клеммный -1 шт;
• установочные инструменты;
• наклейка на машину;
• руководство по применению;
• инструкция по установке системы в автомобиль;
• центральный блок.

Функции Tomahawk TW-9010

Технические характеристики дополняются такими важными характеристиками:

• Antigramberber позволяет защитить брелок от сканирования, и поэтому злоумышленник не сможет отключить защиту с помощью граббера.
• Antiscaster — защищает всю систему от случайного выбора номеров злоумышленниками.
• Система безопасности багажника, капота, дверей и замка зажигания.
• Функция блокировки двигателя.
• Программируемый блок двигателя.
• Иммобилайзер — позволяет постараться не заводить мотор или имитировать поломку.
• Бесшумная постановка и снятие защиты.
• Возможность выключить будильник, выполнив два шага.
• Датчик удара с двумя уровнями.
• Открытие замка двумя последовательными действиями.
• Программируемый владельцем импульс центрального замка.
• Возможность управления центральным замком при работающем двигателе.
• Реле габаритных огней.
• Лицевая подсветка — выключает свет в салоне при выходе из салона.
• Датчик температурного режима.
• Дополнительные программируемые каналы — 3 шт.
• Открытие багажника на расстоянии.
• Встроенный таймер, часы, будильник.
• Память о статусе и ответном сигнале.
• Защита от случайных сигналов.
• «Паника» — режим, в котором включается автомобильный сигнал, свет, фары, габаритные огни и т. Д..
• Виброрежим;
• Выключение / включение сирены на расстоянии с помощью брелока.
• Возможность отключения датчика удара в определенной зоне.
• Режим экономии заряда батареи.
• Подогрев двигателя при заданной температуре.

Помимо перечисленного, автовладелец может открыть багажник, окна или закрыть люк с помощью брелка.

Особенности Tomahawk TW 9010 учтены:

1. датчик микрофонного типа двухуровневый для определения удара;
2. датчик температуры — 2 шт.

Технология датчика удара новая. Благодаря двум зонам: предупредительной и основной, можно управлять каждой отдельно.

Регулировка температуры есть как отдельно для салона, так и отдельно для двигателя.

Сигнализация

Tomahawk TW 9010 может использоваться на транспорте с двигателем с турбонаддувом и дизельным двигателем. Для первой конфигурации функций предусмотрен турботаймер. Этот вариант позволяет охлаждать турбину после выключения зажигания. Время работы этой функции может быть установлено на 6, 3 или 1 минуту.Для автомобилей с дизельным двигателем есть возможность предварительного включения свечей.

Программирование нового браслета

Не редко брелки выходят из строя, ломаются, ломаются. Самой частой поломкой считается плавание ЖК-дисплея. Если неисправности не устранить, лучше купить новый брелок. Тогда возникает вопрос: как это.

Поможет инструкция в комплекте. Там вы найдете пошаговое руководство по программированию, по нему нужно выполнить такие действия:

,
1. включение зажигания, а мотор не должен устанавливаться.
2. , нажав и удерживая кнопку Over Ride.
3. звуковой сигнал сирены в виде 4-х чирикающих сигналов оповещает о режиме программирования.
4. только после нажатия кнопки с 3 вкладками Over Ride можно отпустить.
5. с одновременным включением бесшумных охранных режимов и открыванием багажника, удерживайте характерный звук.
6. автоматический выход из режима программирования, если в течение 6 секунд сигнал с брелока распознается в охранной системе.

Вся эта теория, по отзывам автомобилистов, встречается редко.В отзывах говорится, что многие владельцы сигнализации без помощи специалистов не могут настроить новый брелок. Некоторые делятся по системе программирования:

1. совпадает первый пункт официальной инструкции.
2. нажмите одновременно три кнопки: включение бесшумной защиты, Over Ride и открытие багажника.
3. после 5 чириканья сирены отпустить все кнопки.
4. удерживает тихие кнопки безопасности и открытие багажника мигает маннелтерами дважды — после этого программирование считается успешным.

Многие мастера советуют включать Overdride сразу после поворота ключа, можно даже попробовать сделать это одновременно.

Установка сигнализации Томагавк ТВ 9010

В установке нет ничего сложного и человек впервые с легкостью справится с этой работой. Самое главное — смонтировать электронный блок, который должен находиться в салоне. Именно через него осуществляется управление всей системой. Чтобы все сигналы с приставки шли плавно, антенну лучше установить на самом высоком месте.Контакты антенны не должны соприкасаться с проводами и металлом, иначе ухудшится работа всей системы.

Лучшее место для сирен — моторный отсек. В ключевой колодец установлен автономный вид. Установка должна быть продолжена до минимума. Так влага не сможет попасть внутрь. Чтобы провода не окислялись, нужно их хорошенько протянуть внутри салона.

После успешной настройки всего аларма можно собирать дашборд.Особое внимание стоит обратить на шип проводов при подключении центрального замка. Можно соединить провода изолентой.

Где купить сигнализацию и сколько она стоит

Приобрести сигнализацию Томагавк TV 9010 можно без особых материальных жертв. Цена на эту модель относительно невысока и составляет порядка 2800-4000 рублей в зависимости от региона России. Новый брелок стоит от 800 руб. Встретить эту тревогу можно в любых раскрученных интернет-магазинах, например, в Али Экспресс.Приобретать такие устройства рекомендуется в фирменных магазинах с гарантией и возвратной ценой.

Что говорят отзывы автомобилистов о сигнализации

Василий, 35 лет:

Обычная сигнализация за свои деньги. Пользуюсь успешно и без нареканий 5 лет. За это время единственное неудобство — поменял батарейки. В самом начале покупки по незнанию кнопки не нажимали и запускали ненужные мне функции, сервис помог, выставил среднюю чувствительность, чтобы не бегать из-за каждой кошки на брелок.Понравилась функция — включение сигнального сигнала, нажатием кнопки на пульте. Возле машины можно пугать животных и любопытные мордашки.

Константин, 50 лет:

Вроде на снятии все кнопки четкие без инструкции. Управление всей системой простое. Пару раз отказывался от брелка по непонятным причинам, минут 20-30 может стоять и нажимать на кнопки и толку не будет. Я завел тревогу при попадании ночью на парковку в рамке с номером.Просто не вышло, конечно, я во многом виноват сам, надо было внимательнее проверять и настраивать чувствительность.

Владимир, 25 лет:

Установил сингалку по всем нормам ничего сложного все понятно. Но на удар сигнал сработал всего 5 раз! Не советую, лучше чуть дороже купить надежную сигнализацию.

Иван, 34 года:

Мне эта сигнализация вполне подходит.Приятно, что за такие деньги есть такие функции, как прогрев и обратная связь.

Валерий, 61 год:

Сигнализация

не спасет от профессиональных угонщиков.
