Устройство водяного насоса автомобиля – симптомы, признаки, причины. Как проверить водяной насос системы охлаждения, определить поломку

Содержание

Что такое автомобильная водяная помпа и для чего она нужна?

Автомобильная водяная помпа – это центробежный насос, принудительно обеспечивающий равномерное циркулирование охлаждающей жидкости по всей системе охлаждения двигателя: начиная от радиатора и заканчивая расширительным бачком.

Основное предназначение водяной помпы состоит в том, чтобы организовать непрерывное движение охлаждающей жидкости (антифриза, тосола) по всей системе охлаждения ДВС.

Если насос выйдет из строя, то тепловой режим двигателя будет нарушен, в результате чего он очень быстро перегреется и закипит, что лучше не стоит допускать. Если вы видите, что стрелка датчика контроля температуры ползет вверх, то лучше остановить движение и проверить исправность насоса.

Время от времени проверяйте состояние водяной помпы, проводя ее визуальный осмотр. Для того чтобы убедиться в ее исправности, периодически прислушивайтесь к работе двигателя вашего автомобиля и проводите тщательное обследование места, где находится крепление помпы.

Очень важно, чтобы в этом месте не наблюдалось протечек охлаждающей жидкости, иначе нужно срочно бить тревогу и устранять течь. Благодаря этим действиям вы сможете своевременно заметить поломку какого-либо узла и выполнить ремонт, не доводя ситуацию до критической.

Строение и принцип работы водяной помпы

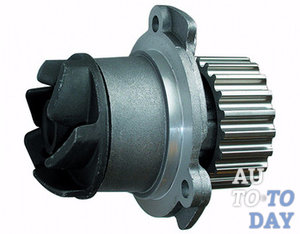

Водяная помпа для автомобиля

Конструкция и принцип работы водяной помпы практически на всех моделях автомобилей практически одинаковый, особенно если сравнивать детали отечественных производителей. Про расположение насоса можно сказать то же самое.

Водяная помпа устанавливается рядом с радиатором и при пуске двигателя приводится в действие при помощи гидрораспределительного ремня (ГРМ).

Конструкция помпы состоит из следующих основных деталей: корпус, вал, крыльчатка, приводной шкив, подшипник, сальник и ступица шкива приводов. Вал с крыльчаткой на конце устанавливается в крышке. Вал приводится в движение при помощи ремня ГРМ. Вращаясь, крыльчатка перемещает жидкость в системе, заставляя ее постоянно циркулировать и таким образом охлаждать двигатель.

Приводной шкив устанавливается на другом конце вала, в некоторых вариантах насосов дополнительно ставится вентилятор. Непосредственно на приводной шкив надевается ремень ГРМ. Вращательная энергия двигателя передается через гидрораспределительный ремень и приводной шкив на вал, тем самым заставляя вращаться крыльчатку и приводя в действие работу всей системы.

Очень часто помпа начинает неправильно работать из-за изнашивания сальника, установленного между крыльчаткой и корпусом. Когда сальник вырабатывает свой ресурс, охлаждающая жидкость (тосол или антифриз) начинает просачиваться сквозь него и попадает на подшипники, тем самым смывая смазывающие вещества.

Хорошие мастера знают, что для подшипника это очень плохо, практически губительно. Он без смазки начинает гудеть и в ближайшее время выходит из строя. В этом случае результат один: подшипники заклинивает, и помпа перестает работать.Неисправность водяной помпы: причины и возможные последствия

Причины поломки водяной помпы

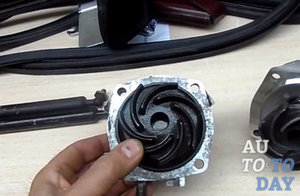

Конструкция автомобильной водяной помпы

Если вы будете своевременно проводить диагностику двигателя и хорошо за ним ухаживать, то водяная помпа отслужит долгое время и не доставит вам неприятностей. Дело в том, что насос представляет из себя достаточно простое устройство и ломается очень редко. Но из всех правил бывают исключения, и помпы это тоже касается.

Существует несколько причин, по которым автомобильная помпа может выйти из строя:

  1. Выход из строя некоторых деталей насоса. Особенно это касается сальника, который изнашивается и дает течь. Бывает так, что ломается крыльчатка или подшипник.
  2. Производственный брак, вследствие которого помпа изначально была низкого качества.
  3. При выполнении ремонта самой помпы или некоторых деталей, расположенных поблизости, слесарь допустил ошибку.

Последствия неисправности водяной помпы

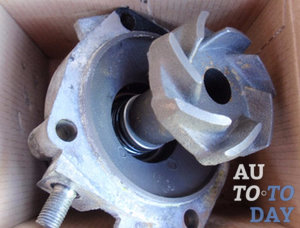

Сломанная водяная автомобильная помпа

Если водяная помпа не работает и антифриз или тосол не циркулирует по системе, то температура двигателя быстро повышается и стрелка датчика температуры воды на панели приборов начинает подниматься вверх, доходя до критической отметки. Достаточно будет проехать на автомобиле с неисправной помпой совсем немного для того, чтобы охлаждающая жидкость в радиаторе закипела.

Об этом вы узнаете не только по поднимающейся стрелке, но и по появлению испарений из-под капота и характерному запаху кипящей жидкости. Такую ситуацию допускать никак нельзя, иначе двигатель может заклинить. А это уже одна из серьезнейших поломок, которую будет непросто исправить. Скорее всего, придется обращаться в автосервис и на некоторое время остаться без транспорта.

О неисправности водяной помпы может свидетельствовать протекающая в месте ее крепления охлаждающая жидкость. Небольшая протечка для автомобиля не представляет серьезной опасности и допускает дальнейшую эксплуатацию автомобиля. Жидкость будет циркулировать в системе охлаждения, как и обычно.

Ваша задача в этой ситуации – постоянно контролировать уровень антифриза в радиаторе и своевременно его доливать. Но не стоит долго затягивать с устранением неполадки, так как утечка может стать сильнее, и вы уже не сможете своевременно исправлять ситуацию, особенно если усиленно эксплуатируете свой автомобиль.

Распространенные неисправности водяной помпы

Как и говорилось ранее, устройство водяной помпы достаточно простое, поэтому и неисправностей у нее не так уж много. Самые частые и распространенные виды поломок:

  • заклинил подшипник;
  • вышла из строя крыльчатка;
  • крыльчатка плохо держится на валу, т. е. расшаталось ее крепление;
  • водяная помпа из-за постоянного дрожания двигателя неплотно прилегает в месте крепления, и охлаждающая жидкость сочится наружу.

Особенности ремонта водяной помпы

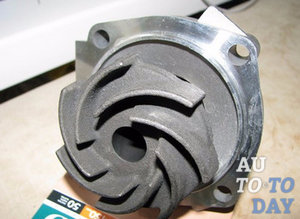

Ремонт водяной помпы

Водяная помпа двигателя представляет собой разборный механизм, который подлежит ремонту. При ее неисправности вы можете купить новую и заменить ее, а можете попробовать устранить причину поломки, заменив вышедшею из строя деталь: подшипник, сальник, крыльчатку и т. д. Многих автовладельцев радует тот факт, что помпа ремонтируется, так как это обходится гораздо меньше, чем замена всей детали.

К сожалению, в большинстве моделей автомобилей водяная помпа расположена в плохо доступном месте, поэтому ее разборка и ремонт может быть реальной проблемой. В некоторых вариантах автомобилей добраться до насоса можно только снизу. Для этого необходимо загонять автомобиль на эстакаду или смотровую яму. Затем нужно немного ослабить подушки двигателя и тогда уже получится добраться до водяной помпы.

Некоторые опытные слесаря меняют автомобильную помпу на новую при каждой замене гидрораспределительного ремня или цепи (в зависимости от модели двигателя). Если же водяной насос приходит в негодность раньше, то его, конечно же, нужно сразу менять.

Продолжительность работы помпы напрямую зависит от качественной замены ремня ГРМ и характерных особенностей самой запчасти. Любая часть автомобиля требует присмотра и ухода, и водяная помпа не является исключением. Следите за ее состоянием, и вам не придется ремонтировать или менять деталь.

Как работает водяной насос?

Помпа Помпа, или же устройство водяной помпы двигателя внутреннего сгорания автомобиля являет собою насос, который создает принудительную циркуляцию жидкости охлаждения (антифриза) во всей системе охлаждения двигателя внутреннего сгорания. Данное устройство предназначается для того, чтобы организовать круговорот антифриза или иной охладительной жидкости в системе охлаждения. Если же данное устройство приходит в неисправность, то возникает серьезное нарушение внутреннего теплового режима двигателя, вследствие чего он будет очень быстро закипать и портиться, а срок его службы будет уменьшаться в разы.

Из-за того, что устройство автомобильной помпы является достаточно простым механизмом, ее поломка происходит довольно редко. Тем более проблем не будет возникать, если автомобилист тщательно следит за состоянием двигателя внутреннего сгорания. Тем не менее, важно заметить, что даже самая надежная помпа иногда может выходить из строя. Так, существует несколько причин, по которым данное устройство приходит в неисправность:

— непрофессионально выполненный ремонт;

— износ узлов устройства и старение сальника;

— низкокачественная помпа, которая устанавливалась сначала.

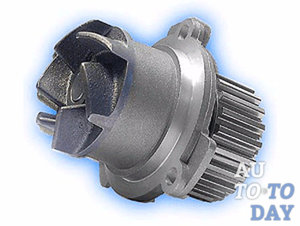

Помпа

В тех случаях, когда система остается герметической, но все же помпа не может инициировать циркуляцию жидкости по ней, будет возникать увеличение температуры двигателя, о чем будут попросту «кричать» все показания на датчике приборной панели. Даже непродолжительная и кратковременная езда и эксплуатация транспортного средства в такого рода режиме сможет привести к закипанию устройства радиатора или заклиниванию двигателя внутреннего сгорания. Иным признаком поломки помпы может служить течь антифриза, которая возникает в зоне ее установки.

Если же протечка не является очень сильной, то это не будет такой страшной проблемой, так как все равно циркулирующая жидкость в системе будет нормально исполнять все возложенные на нее функции, просто ее нужно будет регулярно подливать. Тем не менее, если такая незначительная неисправность возникла, то следует пресечь потенциальную проблему сразу же, так как все течи имеют свойство стремительно увеличиваться в двигателях, которые интенсивно эксплуатируются.

1. Конструкция помпы.

Устройство помпы в большем количестве автомобилей является идентичным. В своем большинстве это будет касаться непосредственно автомобилей отечественного производства. Местоположение помпы не нужно будет долго искать, так как она приводится в действие посредством ремня ГРМ и располагается непосредственно возле устройства радиатора.

По конструкции помпа выглядит таким образом: вал прикрепляется в крышке. На него насаживается крыльчатка, посредством движения которого инициируется перемещение в системе жидкости. С другой стороны вала монтируется шкив приводной, а в некоторых моделях автомобилей еще и вентилятором. Через ремень ГРМ и шкив приводной на вал будет передаваться энергия вращения двигателя внутреннего сгорания, а сам вал будет приводить в действие устройство крыльчатки, вследствие чего вся система будет работать.

Помпа

Непосредственно между крыльчаткой и корпусом будет монтироваться сальник, из-за износа которого и возникает множество проблем с помпами. Если такого рода является плохим, то тосол или антифриз будет постепенно просачиваться в полость к подшипникам, вследствие чего будет происходить вымывание их смазки. Именно из-за этого подшипники будут работать намного громче, а их изнашивание будет происходить на порядок быстрее, что будет вести к заклиниванию устройства помпы.

2. Принцип работы помпы.

Помпа (водяной насос автомобиля) – это один из ключевых элементов жидкостной системы охлаждения любого современного транспортного средства. Основное предназначение данного устройства заключается в циркуляции охлаждающей жидкости во всей охладительной системе. Как итог, после прохождения по одному такому кругу жидкостная температура будет снижаться, что восстановит ее способность к охлаждению других деталей.

При заведенном двигателе внутреннего сгорания антифриз, который является охлажденным в радиаторе, будет поступать к насосу – к центру крыльчатки. Как итог, пространство, которое находится между лопастями последней будет полностью заполнено антифризом. Из-за того, что существует воздействие центробежной силы крыльчатка будет отбрасывать антифриз в сторон.

Помпа ВАЗ Через специальное отверстие он будет уходить в рубашку охлаждения силового агрегата. Именно таким образом будет обеспечиваться циркуляция в системе охлаждения мотора охладительной жидкости. Важно также заметить, что для того, чтобы максимально исключить всевозможные подтекания антифриза между блоком цилиндров мотора и корпусом помпы, нужно установить специальную картонную прокладку. Важно также отметить, что вентилятор, который в большинстве случаев находится непосредственно на шкиве помпы и вместе с ней начинает свою работу, изготавливают из листовой стали или пластика. Для максимального снижения шумности его работы лопасти располагаются Х-образно и под определенными углами.

Для того, чтобы снизить мощность, которая нужна для того, чтобы в движение приводить вентилятор, используются узлы с электромагнитной муфтой. Именно данное устройство может отключать привод вентилятора, когда температура охладительной жидкости будет снижаться до определенной температуры. Именно таким образом муфта будет оптимизировать работу системы охлаждения, при этом снижая шумность работы всего агрегата.

3. Замена помпы.

Для того, чтобы убедиться в неисправности устройства помпы, следует произвести несколько легких тестов. Первым вариантом является прогревание мотора до температуры рабочей, после чего нужно сжать верхний шланг радиатора. Если при этом будет чувствоваться, что жидкость продолжает циркулировать в системе, то можно сделать точный вывод, что устройство помпы работает нормально. Во втором варианте следует просто прислушаться к работе помпы. Если при этом слышится гул, то скорее всего деталь подшипника приходит в неисправность. При этом не стоит дожидаться полной его неработоспособности, следует незамедлительно произвести замену помпы для того, чтобы избежать больших неприятностей.

Помпа Теперь следует приступить непосредственно к рассмотрению алгоритма снятия и замены неисправной помпы. Для начала следует снять адсорбер для того, чтобы обеспечить себе максимальные удобства при проведении работы, при этом не отключаются шланги и провода. После этого следует произвести снятие пластикового защитного кожуха с двигателя внутреннего сгорания и кожуха ремня ГРМ. После следует взять домкрат и поддомкратить правую сторону транспортного средства для того, чтобы переднее правое колесо было вывешенным. Сделать это необходимо для того, чтобы все можно было выставить по меткам. Чтобы было еще более удобно, можно сделать одну пометку посредством белой краски. К сожалению, придется снять и колесо, так как нужно достичь нижний болт крепления пластикового кожуха.

Если ремень ГРМ находится в хорошем состоянии, то смысла его заменять нет. Помимо этого, следует произвести снятие помпы не снимая ремень привода генератора, так как это позволит автомобилисту сэкономить много времени. Тем не менее, шкивы с роликами распределительного вала и сам пластиковый кожух, все же, придется снять. Для этого нужно ослабить все натяжные ролики, после чего произвести снятие с них ремня ГРМ.

После нужно застопорить чем-то плоским шестерни распредвалов. Делается это для того, чтобы их открутить. Но нужно быть очень аккуратным в проведении данной операции, так как их зубья являются достаточно мягкими. Вслед за демонстрированием шкивов можно откручивать и сам пластиковый кожух. После этого можно с уверенностью утверждать, что мы добрались до помпы.

Помпа В зависимости от количества крепежных болтов, нужно произвести количество их откручиваний, после чего постукивая слегка ее по корпусу можно пробовать ее вытащить. Важно также подставить емкость для слития охладительной жидкости. Теперь следует устанавливать новую помпу, при этом убедившись, что она имеет в наличии достаточное количество необходимой смазки. Помимо этого, если прокладка бумажная, следует нанести небольшой слой герметика и дат ему высохнуть. Сборку, как впрочем и всегда, нужно производить с точностью в обратном порядке.

Сначала устанавливаем на свое место помпу и закрепляем пластиковый кожух. Далее нужно закрепить все шкивы распредвалов по своим местам и одеть ремень ГРМ. По меткам, которые были нанесены ранее, нужно совместить и одеть ремень ГРМ. Колесом нужно провернуть двигатель и откорректировать необходимую натяжку и положение ремня. После того, как все было установлено, следует долить антифриз или охладительную жидкость. Вот и все, что следует знать автомобилисту для того, чтобы самостоятельно произвести замену неисправной водяной помпы в автомобиле.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Водяной насос автомобиля. Что это такое?

Водяной насос автомобиля, или, как его еще называют, помпа, является одним из ключевых элементов жидкостной системы охлаждения любой современной машины. Его основная функция – это циркуляция охлаждающей жидкости во всей системе охлаждения. В итоге, после прохождения по кругу температура жидкости снижается, что восстанавливает ее способности охлаждать другие детали.

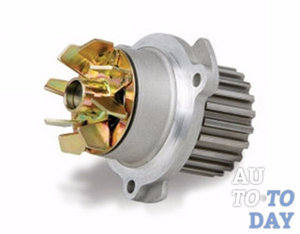

Водяной насос автомобиля

Чаще всего водяной насос автомобиля располагается спереди блока цилиндров силового агрегата. Его привод осуществляется при помощи клиновидного ремня от коленвала или же посредством зубчатого ремня газораспределительного механизма.

Основные составляющие элементы водяного насоса двигателя:
{typography list_number_bullet_blue}1. Корпус;||2. Вал, на котором находится крыльчатка с сальником. Последний является саморегулируемым. Он способен надежно удерживать охлаждающую жидкость от вытекания из узла во время его работы.||3. Шариковые подшипники, находящиеся в гнезде корпуса узла, в которых вращается вал насоса.||4. Приводной шкив с закрепленным на нем вентилятором радиатора. Последний элемент присутствует не у всех моделей авто. Зачастую вентилятор охлаждения радиатора делают с электроприводом без малейшей связи с помпой.{/typography}

Принцип работы водяного насоса автомобиля таков…
При заведенном моторе антифриз, охлажденный в радиаторе, поступает к насосу, точнее к центру крыльчатки. В итоге пространство между лопастями последней полностью заполняется антифризом. За счет влияния центробежной силы крыльчатка отбрасывает антифриз в сторону. Он через специальное отверстие уходит в рубашку охлаждения силового агрегата. Таким образом, и обеспечивается циркуляция охлаждающей жидкости в системе охлаждения мотора.

{typography legend_blue}Стоит отметить, что для исключения подтеканий антифриза между корпусом помпы и блоком цилиндров мотора устанавливается специальная картонная прокладка.{/typography}
Напоследок отметим, что вентилятор, который зачастую располагается на шкиве помпы и приводится в действие вместе с ней, изготавливается из пластика или листовой стали. Чтобы снизить шумность его работы лопасти располагают Х-образно под углами 110и 70 градусов.

С целью снижения мощности, которая необходима, чтобы приводить в движение вентилятор, используют узлы с электромагнитной муфтой. Последняя способна отключать привод вентилятора, когда температура охлаждающей жидкости снижается до 78-85 градусов. Таким образом, муфта оптимизирует работу системы охлаждения, попутно снижая шумность работы агрегата.

Водяной насос автомобиля
