Схема подключения сабвуфера и усилителя в авто – в машину, схема, к штатной магнитоле, как настроить активный саб в 1, 4 Ом в авто, моноблок, как правильно, подключить в автомобиле, провода, пассивный, домашний, накопитель, к ресиверу, подсоединить кабель

Важно — первая  таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%.

Предохранитель

Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях!

Важно правильно подобрать его номинал,  чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет.

Виды предохранителей

Типы предохранителей (слева направо): AGU, ANL, mini ANL

AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей

Виды держателей, (слева направо): колба, футляр, автомат, дистрибьютор

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы аккумулятора

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком —  плохой контакт, лучше жать в тисках с использованием формы. Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО. Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Не так давно энтузиастами от автозвука был развенчан давно устоявшийся миф о том, что минус нужно обязательно тянуть от акб. На деле потери в отдельном кабеле больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом  дополнительную жилу от минуса АКБ на кузов.

В случае, если у вас система ориентированная на SPL результат, то каждая дополнительная протяжка будет снижать просад. Там где борьба ведется за каждую десятую децибела и сотую вольта это очень важно.

Итак, для повседнева минуса с кузова будет достаточно. Более того, это будет лучше и дешевле отдельной протяжки. Главное подберите нужное сечение для плюсового провода и для отрезков минусового. Надежно зачищайте, протягивайте и обрабатывайте соединения.

Защита проводки

Как было сказано выше — проводка это пожароопасный элемент и именно поэтому она нуждается в дополнительной защите от повреждений. Не советую легкомысленно относится к этому вопросу, ведь ценой пришествия может стать новый автомобиль.

Каждый сам решает какую степень изоляционной защиты обеспечить, но минимальные и логичные требования это — дополнительная изоляция под капотом, под крыльями, во всех местах прохода кабелей сквозь элементы кузова и салона. А так же в местах, где возможно перетирание — под задним сиденьем, в местах выхода из под обшивки, в местах изгиба кабеля и т.п.

В основном используется мягкая гофра или оплетка «змеиная кожа». Жесткую гофру (обычно светло-серая) лучше не использовать, так как она трескается на морозе. Мягкая проста в использовании имеет не высокую стоимость. «Змейка» же максимально защищает кабель (даже ножом ее трудно порезать) имеет привлекательный вид, но стоит дороже и есть не везде.

Мягкая гофра

Оплетка «змеиная кожа»

Подключение усилителя к магнитоле

Подключить усилитель к магнитоле достаточно просто. Он соединяется двумя типами кабелей: межблочный кабель RCA и Remote.

Все подключения проводите на обесточенной системе  (откинутый от АКБ плюсовой провод)!

Межблочный кабель

Во избежание наводок прокладывайте акустические и сигнальные кабеля с противоположной стороны от силовых, если пересечения избежать не удается, делайте его под прямым углом.

Межблоки или RCA подключаются к линейным выходам магнитолы и передают звуковой сигнал на усилитель. Линейные выходы имеет левый и правый канал (может быть моно для сабвуфера), не перепутайте их при подключении к усилителю, чтобы не сбить регулировку баланса на магнитоле (лев/прав).

Remote

Проводок минимального сечения, который передает сигнал на включение усилителя при включении магнитолы, аналогично при выключении. Обычно у магнитолы выделен для этого отдельный провод, если его нет, можно подключиться к  управлению активной антенной или подключить его к постоянному плюсу, установив тумблер для самостоятельного управления включением усилителя. Крайне не рекомендуется запитывать его от постоянного +12 на прямую — так ваши усилители будут постоянно включены, что будет ненужной нагрузкой.

Важные моменты

В конце резюмируем  все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:

1. Подбирайте силовой кабель достаточного сечения, лучше с запасом.
2. Правильно подберите предохранитель.
3. Все контакты должны быть зачищены и крепко затянуты или обжаты (чем больше площадь контакта тем лучше).
4. Выбивайте качественную медную проводку.
5. Защищайте кабеля от повреждений с помощью дополнительной изоляции.
6. Укладывайте акустическую и сигнальную проводку как можно дальше от силовой (питающей).
7. Если у вас несколько усилителей и минус взят с кузова, то контакт для всех делайте в одной точке.
8. Все подключения проводите на обесточенной системе (откинутой плюсовой клемме с АКБ).

Удачных подключений!

Читать еще:

Facebook

Twitter

Вконтакте

Одноклассники

Схема подключения 4-х канального усилителя

Схема подключения 4-х канального усилителя

Подробности

Опубликовано 13.10.2016 08:09

Просмотров: 36466

Приветствую 🙂

Продолжаем изучение самых простейших основ автозвука, а именно в этой статье я Вам расскажу как подключить 4-х канальный автомобильный усилитель в машине самостоятельно, вместе с магнитолой, питанием от аккумулятора, в виде нагрузки у нас будут колонки или же сабвуферы или то и другое). Материал ориентирован на новичков как собственно и весь раздел «База знаний», поэтому будут наглядные картинки с подробными комментариями, слишком подробно изучать термины мы не будем Вы уже в курсе из прошлых моих статей в разделе «База знаний». Я что хочу сказать что если Вы раньше никогда не подключали автоусилитель или же боялись что-то «спалить»  после прочтения данного материала Вы сами все сможете сделать касаемо подключения 4-х канального усилителя — это я Вам гарантирую! Ну все поехали 🙂

Питание усилителя. Уже много раз говорилось про этот момент используйте провода хорошего сечения здесь действует правило чем больше тем лучше! Хуже от толстых проводов не будет ни как, главное чтобы не возникло проблем с их прокладкой и монтажом в самой машине при подключении к усилителю, в смысле к клеммам. Ну вот допустим усилитель у Вас уже есть и на одной из боковых сторон усилителя Вы видите следующее:

1. +B или В+ или просто + Это клемма усилителя для подключения силового кабеля к плюсовой шине аккумулятора, НО не напрямую а через внешний предохранитель который следует использовать чуть больше номинала суммы всех предохранителей в конкретно в Вашем усилителе, т.е например у Вас 4-х канальник и в нем установлено 2х20А предохранителя соответственно общая сумма = 40А, внешний предохранитель можно использовать на 45-50А, НЕ БОЛЕЕ!!! к примеру на 100-150А «тупо» брать не нужно для 4-х канального автоусилителя.

2. GND — Это клемма подключения массы или же более правильно минуса от аккумулятора причем рекомендую тянуть этот провод именно от самого аккумулятора, а не в любом месте кузова машины — кузов всем известно тоже гниет, присутствуют плохие контакты, окисления, ржавчины и тд. Вам просадки и «пердеж» в звуке нужен? Уверен все убедительно ответили нет, поэтому делайте пожалуйста как положено если хотите качественный звук. На проводах экономить не нужно — лучше с запасом выбрать сечение, но и с тем ориентиром чтобы не возникло проблем «засунуть» 🙂 этот провод в клемму увесилителя 🙂 пардон, усилителя.

3. REM/Remout — Обычно с магнитолы выходит провод синего цвета, на нем при включении магнитофона присутствует напряжение +12В самое обычное из борт сети авто только через маломощный электронный ключ в самой магнитоле, поэтому нагрузка маленькая навешивать на этот сигнал вентиляторы, лампочки и прочее нельзя! Ну самого главного чуть не сказал нужен это ремоут для запуска преобразователя напряжения в самом усилителе то есть когда сам усилок включается работает и соответственно загорается индикатор на усилителе обычно зеленого цвета свечения Power/On. Магнитофон выключен усилок выключен, когда мафон включился он «будит» усилитель мол «ты че спишь твою Люсю) я уже хочу музыку слушать :)» и он собственно слушается его если находится в исправном состоянии, в противном случае может загорется индикатор защиты обычно красного цвета свечения и называется как личность с именем Protect. Провод для подключения REM можно использовать любой слишком большого сечения здесь «по барабану» потому что токи мизерные милиамперчики 🙂

Ну вот все что Вам нужно чтобы подключить усилок по питанию, если хотите проверить усилитель дома или без автомагнитолы сделайте короткую перемычку между плюсом и REM можно кнопочку временно поставить таким образом Вы сможете включить усилитель и можно подать звук хоть с сотки и проверить/послушать.

Для полного счастья одного питания ему не достаточно) еще он требует подать звук с линейных выходов магнитолы и подключить акустику она же колонки или сабвуфер — для последних предпочтительнее все же одно канальный усилитель моноблок, но можно и с 4-х канальником главное без фанатизма.

Подключение усилителя к магнитоле с помощью RCA кабелей. 4 кабеля подключите в магнитолу и оставшиеся 4 кабеля с другой стороны подключите к усилителю главное не перепутайте лево/право и фронт/тыл ничего сложного нет просто требуется определенная внимательность от Вас либо потом как соедините проверяйте органами управления в самой магнитоле покрутите ручки баланса и фронт/тыл. Где накосячили поменяйте местами ну лучше сразу нормально сделать чем потом разбираться почему все работает не так как надо)

В качестве наглядного примера в этой статье буду использовать 4-х канальный усилитель MAGNAT BULL POWER и BOSHMAN

Подключаем линейные выхода на рисунке подробностей маловато, потому как сложновастенько)) именно все обозначить и там и там Вам нужно смотреть непосредственно надписи на кабеле или головном устройстве магнитолы и один в один подключить к усилителю в точности одноименные сигналы к своим разъемам. Фронтальная пара левый/правый и тыловая пара левый/правый. Здесь нужно покупать именно кабель предназначенный для 4-х канального автоусилителя, для двух канального соответственно он будет меньше в плане каналов — обычно такой используют для подключения сабвуферов типа бас-бочки. На картинке ниже правильно будет назначить 1 и 2 канал на фронт, а 3 и 4 на тыл как видите нет ничего сложного) Есть вопросы пишите в комментариях в конце статьи)

Разновидностей схем подключения нагрузки к усилителю существует несколько, самые распространенные ниже:

1. Выход подключается только на 4 колонки, две на фронт, две на тыл.

2. Выход подключается на 2 колонки работающих на фронт, сабвуфер соединен на оставшихся двух каналах по мостовой схеме. Самая популярная схема использования 4-х канального усилителя.

3. Выход подключен двумя мостами на два сабвуфера/головы, заметьте очень тяжелый режим работы для усилителя использовать сопротивление нагрузки менее 4 Ом запрещено! или усь в ремонт и потом совсем не факт что экономически будет целесообразно его ремонтировать проще новый купить, но новый не значит что лучше обычно в этом деле все наоборот — берегите технику особенно оригинальную!

Подключаем усилитель по схеме ниже для использования только на 4 акустические системы/колонки важно соблюдать полярность на колонках + и — и при подключении и контролировать это же самое соответствие на усилителе то есть один в один плюс к плюсу минус к минусу, если перепутаете в салоне вашего авто «собьется» фазировка и те динамические головки что неправильно подключены будут двигаться в противоположном направлении в разнобой, то есть одни вперед другие назад, а должны как «солдаты в строю нога в ногу»))

Соединяем по схеме ниже если Вы желаете использовать 4-х канальный усилитель и на колонки и на сабвуфер. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом. Будет «по тише» в какой-то степени в громкости, зато значительный выигрыш в качестве при меньших искажениях потому как усилку будет легче справляться с нагрузкой.

Ну и самая жесть 🙂 горяченькое так сказать по схеме ниже подключайте если желаете использовать усилитель на две «головы» сабвуфера в одном корпусе или же два абсолютно разных сабвуфера но не ниже 4Ом обязательно при мостовом включении!!! Да, есть усилители которые работают мостом в 2 Ома но их настолько много 🙂 что можно пересчитать по пальцам рук и уж точно не выпущенные в Китае.

— Кстати многие из Вас наверное слышали о сабвуферах с двумя звуковыми катушками, да есть такие 🙂 то есть это физически один сабвуфер (одна голова) но в нем (-й) внутри 2-е звуковые катушки и соответственно 4 клеммы для подключения к усилителю обычно  две красных «+» и две черных «-» если Вы обладатель такого сабвуфера, а денег на мощный моноблок нету 🙂 соединяя по схеме ниже: следует иметь ввиду что для усилителя это будет крайне тяжелый режим работы и обязательное условие чтобы сопротивление одной звуковой катушки соответствовало не менее 4 Ом. Есть такие же примерно по внешнему виду сабвуферы, но у них другая коммутация подключения то есть перемычками или предохранителями переключается сопротивление 2 Ом или 8 Ом и выходит всего два провода как в обычном динамике — в таком случае единственный выход эксплуатации такого сабвуфера в случае работы в 2 Ом (2-е катушки каждая по 4 Ом соединены параллельно) предпочтительнее использовать мощный моноблок, в случае работы сабвуфера в 8 Ом (2-е катушки каждая по 4 Ом соединены последовательно) можно подключить его по мостовой схеме к любому автоусилителю, естественно не доводя до искажений (клиппа) во избежании выхода из строя аппаратуры.

— В случае когда в сабвуфере в наличии 4 клеммы для подключения, одну звуковую катушку подключайте мостом к фронтальному каналу, другую мостом к тыловому каналу, только обязательно с соблюдением полярности подключения «+» от динамика подключайте к «+» усилителя одного из каналов, а «-» динамика подключайте к «-» усилителя другого канала. Такая схема включения позволит увеличить мощность до 8 раз!!! Не перепутайте полярность подключения обмоток динамиков!

— Другой пример, если Вы будете использовать два отдельных сабвуфера в каждом на борту установлен один динамик с одной звуковой катушкой и перепутываете провода во время подключения — получите такую картину один саб двигается вперед другой назад, ничего ни в сабвуфере ни в усилителе не сгорит, но это отразится на качестве «музыкальной картины» в целом — поэтому будьте внимательны ведь нужно по сути всего один раз уделить внимание, правильно все подключить и больше не заморачиваться по этому вопросу.

Ну вот собственно и все по подключению 4-х канального автомобильного усилителя, надеюсь разложил по «полочкам», теперь все должно быть просто и понятно.

С Уважением Иван, Avtousilok.kz Желаю всем и каждому правильных инсталяций 4-х канальных усилителей.

Спасибо за просмотр)

Добавить комментарий

Как подключить 2-х канальный усилитель

Как подключить 2-х канальный усилитель

Подробности

Опубликовано 09.07.2018 00:00

Просмотров: 13403

Всем привет!

В прошлой статье я Вам рассказал о том Как подключить 4-х канальный усилитель кто не в курсе ознакомьтесь.

В этой статье я хочу рассказать Вам все о подключении 2-х канального усилителя на примере DLS CA-22.

Итак, в рамках этой статьи мы с вами рассмотрим:

1) Что такое 2-х канальный усилитель, для чего он нужен.

2) Классификация.

3) Варианты применения.

4) Схемы подключения.

5) Настройка.

Ну все поехали по порядку 🙂

1) Что такое 2-х канальный усилитель. 2-х канальный автомобильный усилитель — это усилитель с 2-я идентичными/одинаковыми каналами усиления. Применяется для усиления громкости музыки в машине. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку)).

2) Классификация. На рынке существуют 2-х канальные усилители работающие в классе АВ и D классе.

Вкратце АВ — класс преимущественно обладает меньшей выходной номинальной мощностью и малым коэффициентом нелинейных искажений THD, в следствии чего применение таких усилителей рационально в система SQ — то есть ориентированных на качество звучания. Из минусов АВ класса работы — повышенное энергопотребление и повышенное тепловыделение на радиаторе усилителя в виду низкого КПД.

Теперь про D — класс. Этим усилителям свойственны значительно меньшие габариты они легче по весу, обладают большой высокой номинальной выходной мощностью, но и имеют очень серьезный минус — это более высокие нелинейные искажения, в следствии чего более низкое качество звучания. Но наука не стоит на месте естественно разрабатываются более удачные схемные решения и это же все конечно стоит не малых денег чтобы оправдать более менее приличное качество звучания.

КПД усилителей D класса более высокий и может достигать свыше 90% в сравнении с АВ — классом 50-60%.

2-х канальные усилители выпускаются малой, средней и высокой мощности. Подбирать 2-х канальный усилитель нужно в зависимости от конкретной поставленной/требуемой задачи или цели. То есть что нужно в итоге подключить 2-е колонки? а может все 4? или же сабвуфер? А возможно и то и другое? Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Именно об этом наш следующий пункт.

3) Варианты применения. Итак, к 2-х канальному усилителю можно подключить несколько акустических систем или в народе колонок. Мощность акустики/колонок нужно выбирать исходя из мощности и модели усилителя, ведь их и тех и других бывает огромное множество не так ли?!

3.1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF.

3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении. Как это выглядит в действии чуть ниже можно будет увидеть наглядно на возможных схемах подключения.

3.3) К 2-х канальному усилителю можно подключить 2-а или более ВЧ твиттеров как с внешним конденсатором, там и без применения внешнего конденсатора, но при этом обязательно нужно включить HPF фильтр в работу и настроить правильно частоту срезу, в противном случае Вы рискуете спалить «пищалки».

3.4) К 2-х канальному усилителю можно подключить 1-н 4-х Омный сабвуфер по мостовой схеме включения или 2-а 8-Омных сабвуфера возможно даже таких автомобильных сабов и не существует :), это я к тому что например Вы захотите использовать динамики от старой СССР акустики, то вполне можете запараллелить и подключить мостом и все будет классно работать. Вы подключаете «+» от одного канала усилителя, например левого и «-» от другого канала, например правого как на схеме ниже. Иногда усилитель нужно переключить в мостовой или моно режим отдельным переключателем. Обратите внимание, что в мостовом режиме 99% усилителей не работают на нагрузку ниже 4 Ом! Это очень важно, не соблюдение этого требования приведет к выходу усилителя из строя.

3.5) Ранее мы рассмотрели что и как можно подключить к 2-х канальному усилителю. В этом пункте я объясню как НЕ НУЖНО подключать и в каких комбинациях. Вот к примеру Вы подключили сабвуфер по мостовой схеме включения на этом все! О подключении колонок к этому же усилителю забудьте! Почему? Потому что — во первых усилитель будет перегружен по мощности, во вторых сабвуферы работают на низких частотах (с включенным фильтром LPF) которые колонки просто не умеют воспроизводить. В третьих номинальные мощности сабвуферов гораздо превышают номинальную мощность работы акустики, а как Вы знаете регулировки в усилителе едины для 2-х каналов, то есть регулируется все одновременно для 2-х каналов!

Вывод: Вы используете 2-е колонки в полную полосу + дополнительно Вы можете подключить 2-е «пищалки» через разделительный конденсатор, причем наличие последовательно включенного конденсатора в цепь с «пищалкой» обязательно!

Если Вы уже подключили сабвуфер подключение колонок не возможно! Или колонки или сабвуфер что-то одно из перечисленного! Надеюсь с этим все понятно, двигаемся дальше. Переходим к следующему пункту непосредственно к схемам подключения. Все что было до этого на словах возможно было не очень понятно на схемах ниже будет более наглядно и уверен все поймут что да как.

4) Схемы подключения. В этом пункте рассмотрим 5 основных вариантов подключения двухканального усилителя.

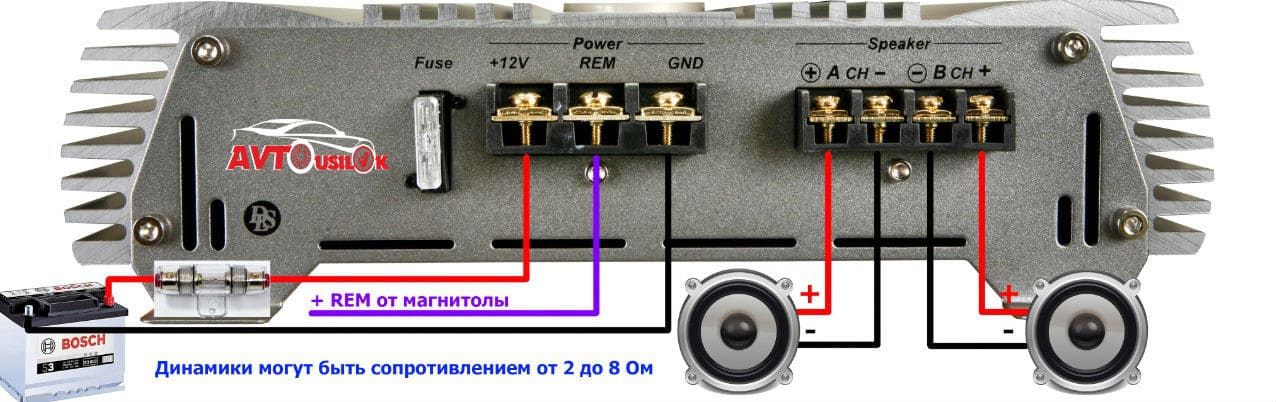

4.1) Схема подключения 2-х колонок к 2-х канальному усилителю:

4.2) Схема подключения 4-х колонок к 2-х канальному усилителю:

4.3) Схема подключения сабвуфера к 2-х канальному усилителю:

4.4) Схема подключения 2-х колонок и 2-х ВЧ твитеров через пленочные неполярные конденсаторы к 2-х канальному усилителю:

4.5) Схема подключения 2-х ВЧ твитеров к 2-х канальному усилителю:

5) Настройка. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.

Ручка Gain & Level служит для согласования уровней чувствительности усилителя и линейного выхода магнитолы.

Ручка HPF — это фильтр высоких частот используется в схеме с использованием акустических систем, что-бы отсечь низкие частоты. Работает фильтр следующим образом — он пропускает частоты выше частоты настройки, все что ниже отсекает! В зависимости от типа используемых колонок данная настройка может находится около 100Гц +/- .

Ручка LPF это фильтр низких частот. Работа данного фильтра основана на пропускании частот ниже частоты настройки, как понимать? То есть если к примеру частота настройки установлена на уровне 50Гц значит усилитель будет частоты ниже 50Гц все что выше отсекает. Данный фильтр должен быть включен на усилителе для схем где используется сабвуфер. Еще раз вывод простыми словами оставляет басы на сабе, а голос/речь и все что выше по частотам отсекает! Данную настройку рекомендуют устанавливать не выше 50Гц максимум 100Гц, но это явно перебор, хотя не забывайте все зависит от типа используемого сабвуфера и его оформления. Настраивать нужно не только по цифрам но и на слух чтобы вам самим нравилось звучание.

Переключатель или ручка BassBoost — служит для увеличения подъема низких частот на определенной частоте например 30Гц. Рекомендуется устанавливать в минимум, для избежания клиппирования (избежания искажений) усилителя на большой громкости. Для настройки ВЧ твиттеров фильтр HPF можно устанавливать на частоту среза от 2кГц и выше. В разных усилителях разные диапазоны регулирования фильтров.

На этом по двухканальному усилителю у меня все.

С уважением Иван, удачи и до новых встреч на avtousilok.kz
