Все о светодиодной ленте SMD 5050

С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.

Особенности и область применения

Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.

Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:

  • для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
  • для создания светомузыкальных эффектов;
  • в рекламных целях и шоу-бизнесе;
  • в качестве новогоднего украшения.

Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.

Варианты исполнения

Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.

Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–». одноцветный вариантМультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера. RGB вариант

Недостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.

Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.

В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения. адресная

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 — от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

  • 30 led/m – 7,2 Вт;
  • 60 led/m – 14,4 Вт;
  • 120 led/m – 28,8 Вт;
  • 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

  • P1м – мощность потребления одного метра, Вт;
  • N – общая длина всех отрезков, подключаемых к БП, м;
  • K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

Надёжные производители

Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.

Пару слов об изделиях с AliExpress

Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.

Читайте так же

параметры, характеристики, мощность, схема подключения

На рынке с каждым годом появляются все новые, более востребованные светодиоды. Но светодиоды 5050 не уходят с производства, основное их использование – диодные ленты. Перед самостоятельным подключением надо учесть правила припоя и изучить подходящую схему.

Светодиодная лента 5050

Особенности

Неповторимость SMD 5050 состоит в особенности технологического процесса производства. В настоящий период такой вид остается единственным обширно используемым малогабаритным светодиодом для SMD монтажа, в конструкции которого находятся три отдельно контролируемых светоизлучающих кристалла.

Такой контроль дает возможность получить почти каждый тон сияния, кроме того регулировать данным потоком при помощи особого контроллера.

Диодные ленты в чипах 5050 лед, возможно, разбить на 3 типа: однотонные, разноцветные, целенаправленные. Однотонные (монохроматические) ленты подобраны на базе трех кристаллов, излучаемых однотонный поток света. В такой ленте на разрезе зрительно видно, что присутствует лишь два контакта подсоединения – «+», «–».

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Многоцветные полосы подобраны на базе трех кристаллов разного цвета (красный, зеленый, синий) и разрез имеет четыре контактные площадки. Такое подсоединение позволит задать при помощи контроллера любой оттенок светового потока. Недостатком такой ленты выступает плохая светоотдача белого светового потока в едином свечении. Для такого варианта придумана конструкция: диод 5050 в дополнение имеет вмонтированный чип белого излучения, который имеет индивидуальное управление.

В адресном типе под корпусом с тремя кристаллами вставлена микросхема WS2812В. При этом каждый диод (адресный) функционирует персонально от контроллера.

Такие идеи расширили возможности светодиодов, но при этом требуется привлечение спецоборудования и программного сопровождения.

Технические характеристики

Перед покупкой изучаются параметры ЛЕД ленты, чтобы знать, подходит ли она.

Основные технические характеристики:

  • Напряжение. Большая часть работает от сети с постоянным током в 12 В. Такая величина постоянно применяется в разных сферах: автомобильный аккумулятор, подпитка трех светодиодов через резистор, более безопасная величина для человека. Лента на 12 В самый подходящий вариант для создания подсветки самостоятельно дома. С целью подсоединения достаточно воспользоваться адаптером от компьютера или аккумуляторным блоком от ИБП. Менее популярны модификации на 24 В, 36 В. Для адресного подключения достаточно питания 5 В.
  • Степень защищенности от загрязнений, пыли. Это важный параметр, который тоже учитывается при покупке, так как надо знать, как защищена конструкция от воздействия внешних источников при эксплуатации. Чаще эта степень соответствует IP20, защищает корпус от воздействия твердыми предметами, но не препятствует попаданию воды. Поэтому конструкция должна использоваться внутри сухой комнаты. Если происходит прямое воздействие и большая вероятность попадания загрязнений, то рекомендовано использовать защиту IP65.
  • Насыщенность (плотность) светодиодов. Эта характеристика указывает, сколько на протяжении одного метра располагается диодов. Возможные значения – 30, 60, 120, 240 штук. Чем больше их расположено на светодиоде smd 5050, тем больше излучается световой поток, мощность. Если плотность в 120, 240 штук, то крепление производится на алюминиевый профиль, это поможет избежать деформации полосы. Если на упаковке, мотке указано просто значение в 300 шт, то это производитель сообщает общее число диодов на ленте в 5 метров.
  • Световое излучение. Для полосы 5050 данное значение находится в зависимости от тона свечения. Для человеческого глаза лучшее восприятие идет зеленого тона. Если полоса включена только в зеленом режиме, то человек воспринимает данное сияние более ярким, чем все остальные. Цветовая температура для 5050 смд имеет значения: теплый поток – до 4000 К (16 Лм), холодный – до 7500К (20 Лм).

Читайте также: Как сделать мигалку из светодиода: инструкции и схемы.

Применение

Лента 5050 чаще применяется для декорированной подсветки комнаты, зданий, сооружений в синих, зеленых, красных тонах и их сочетаний.

Также применяется светодиодная лента smd 5050 для создания светомузыкальных эффектов, при украшении комнат под праздник, подсветке рекламных щитов.

Полезное видео по теме:

Как правильно паять

Правильность осуществления пайки 5050 smd лед зависит от соблюдения правил:

  • Диод допустимо паять лишь один раз.
  • При пайке нельзя производить сильное давление на корпус.
  • Для работы используется паста низкой температуры (при этом используется фен).
  • Качественная пайка происходит при температуре не более 300 градусов.
  • Время паяние не должно превышать трех секунд.
  • Перед пайкой определяется полярность светодиодной полосы: методом измерения прибором, зрительный осмотр, подсоединение к источнику питания, изучив техдокументацию.

Схема подключения светодиодов

На отдельном диоде 5050 падения напряжения не более 3,5 В. Поэтому лучше произвести подключение трех диодов последовательным способом. Такое соединение позволит сэкономить на резисторах, так и на энергии приходящих на них. Но недочет в том, что при выходе из строя одного диода погаснет вся цепочка.

Читайте также: Основные способы определения полярности у светодиода.

Схема подключения изображена на рисунке:

Схема подключения

Несколько советов

При подключении надо учесть советы:

  • Не применяются резисторы с сопротивлением ниже номинального.
  • Диоды должны быть одной нагрузки (значения уточняются в справочных материалах).
  • Резистор лучше выбирать, используя специальные вычисления через калькулятор.

В заключение

Изучив все параметры видно, что SMD 5050 применимо в светильниках высокой, средней мощности. Такой источник более популярен и известен среди ЛЕД лент.

Оставьте свой комментарий по поводу доступности информации и раскрытия вопроса. Поделитесь статьей с друзьями в соцсетях.

Ещё один очередной обзор LED ленты на диодах SMD 5050 с влагозащитой IP65

Привет друзья. Сегодня мой обзор посвящен LED ленте с влагозащитой на светодиодах 5050. Последнее время у многих появилась мания клеить и вешать LED ленты везде и всюду. Так посмотрим что это такое, сколько ест и как светит.
Лента пришла в стандартном пакетике, намотана на бобину.



Наклейка с параметрами ленты

Характеристики:
— цвет: теплый белый 3000-3500K
— длина: 5M
— напряжение (V): DC12
— количество светодиодов: 300шт
— тип: SMD 5050
— вес продукта: 0,11 кг
— размер продукта (Д х Ш х В): 16,7 х 16,7 х 1,2 см
— размер упаковки (Д х Ш х В): 24,5 х 22,5 х 2,5 см
— класс защиты(IP): 67

Светодиодная лента поставляется в катушках длиной 5 метров и имеет модуль резки 50 мм.Лента на самоклеящейся основе, на которой установлены светодиоды. Покрыта прозрачным силиконом, с возможностью установки вне помещений. Количество светодиодов на ленте в нашем варианте 60шт на метр. С помощью светодиодных лент можно подсветить мебель, плинтуса, кровати, короче кому что в голову придет. Главное рассчитать правильно мощность блока питания.

мощность одного метра ленты



Лента поближе.


Лента укомплектована разъемом подключения. Место пайки кабеля к ленте заизолировано термоусадочной трубкой.


Для проверки работы ленты будем использовать LED драйвер.(Был куплен давно)

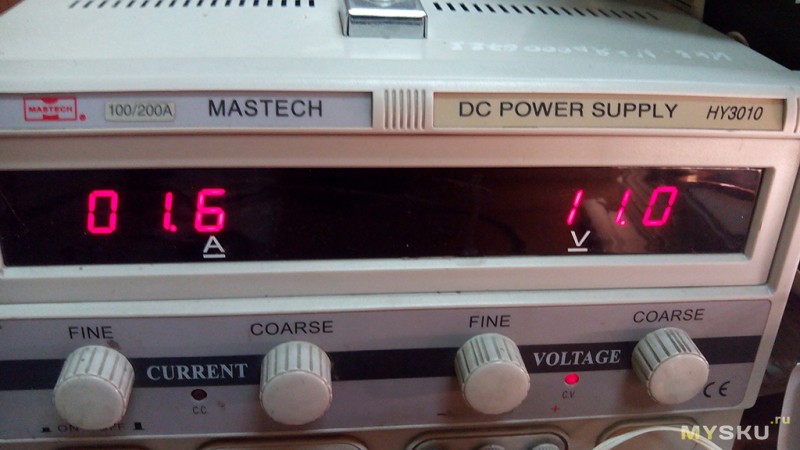

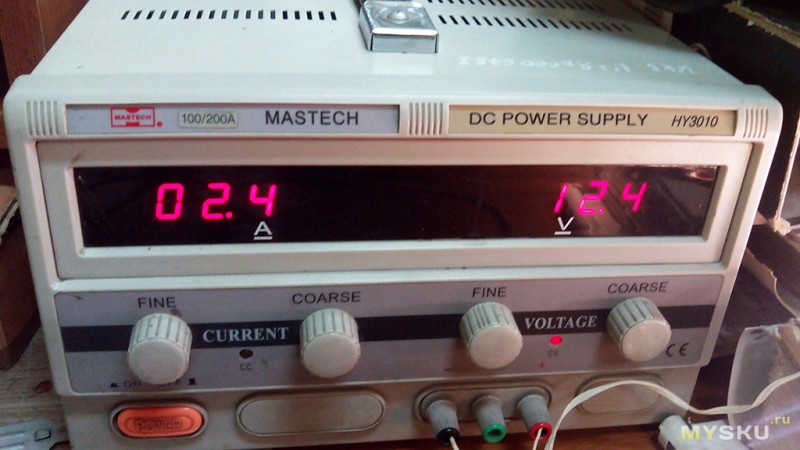

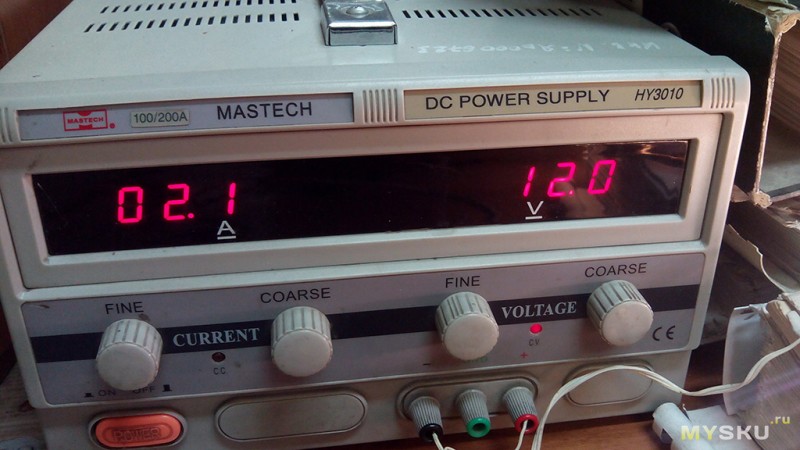

Замеры тока при 12V и небольших отклонениях.



На сайте магазина указана мощность 75W. Замер тока на этой ленте получился 2.1А при 12V. 12*2.1=25.2W Ток меньше указанного в 3 раза, а значит и световой поток будет меньше. Световой поток SMD 5050 примерно составляет 15 люмен.

Значит лента должна выдавать поток равный 15*300=4500Лм. Делим на 3 и получаем 1500Лм. Но светит лента Очень ярко, т.е. даже при заниженной мощности, света будет хватать.

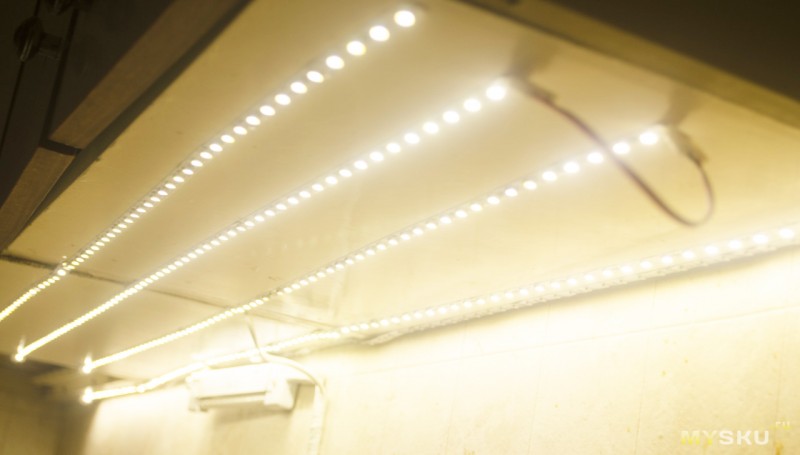

Наклеил ленту на низ шкафов на кухне, светит очень ярко и свет мягкий.

Небольшое видео работы драйвера.

В целом, лентой очень доволен. Свет дает очень приятный, мягкий. Лента цельная, а не спаянная как многие и влагозащищенная. Всегда пригодится для самоделкиных.
Всем спасибо.
P.S. На почту пришло письмо с рекламой, там небольшая скидка на ленту: купон 5MDH

Схемы подключение светодиодов к 12 В

миниатюра подключение светодиодов к 12В

После статьи о подключении светодиодов к 220 В множество вопросов у посетителей отпало. Но возник другой вопрос — в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители.

Я хочу сделать схему. которая позволит питать от 1-3 светодиодов в параллель от 12 В. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора — 100 и 33 Ом. После сборки схемы 100 Ом резистор перегревается и происходит сбой. Что нужно сделать, чтобы резистор не перегревался? Оба резистора 1/2 Вт. Светодиоды 3,6 В. Андрей П.

[contents]

Из множества вопросов выбрал один, наиболее интересный. И попробую более популярно объяснить процесс подключения светодиодов к 12 В.

Подключение светодиодов к 12 В по простой схеме


Вопрос не содержал никаких толковых объяснений, поэтому пришлось не много додумать его. По моему мнению схема подключения светодиодов к 12 В выглядит следующим образом: два резистора используются для деления напряжения, причем светодиоды подключаются параллельно к точке соединения двух резисторов.

подключение светодиода к 12 В

Данная схема не подходит для наших целей, деления в пропорции 1 к 4 не будет.

Нам необходимо либо использовать три светодиода, соединенных последовательно с одним резистором, или если Вы все-таки желаете параллельное соединение, то резистор необходимо устанавливать у каждого LED.

правильно подключаем светодиоды к 12 В

В моем случае я бы взял сопротивление по 20 мА. Это самое оптимальное решение. А вообще, резисторы подбирать нужно от конкретного типа светодиодов.

Подключение светодиодов к автомобильному аккумулятору от 9-12-16В


Рассмотренная выше схема подключения очень простая и подразумевает, что у Вас есть постоянный ток на 12 В.

Подключение к 16В АБРанее я уже оговорился, что большинство вопросов задают автолюбители, а это само — собой подразумевает подключение любых светодиодов к аккумулятору авто. Большинство аккумуляторов работают на номинальных 12 В, но разброс напряжения на батарее начинается от 9 В и заканчивается на 16 В во время эксплуатации.

Возьмем простой пример — падение напряжения на светодиоде порядка 3,5 В при токе 100 мА. следовательно мы имеем мощность в 0,35 Вт (Мощность = ток х Напряжение).

Для светодиода это не сыграет большой роли, т.к. у нас еще есть 12, 5 В, которые мы можем еще куда-нибудь применить, используя, естественно резистор: (16В — 3.5 в) * 100 ма = 1.25 Вт.

Номинальное напряжение батареи 12 В

Номинальная Calcluations (т. е. Vbattery = 12В):

Рled = 3,5 в * 100 ма = 0.35Вт (так же как и раньше)

Presistor = 8,5 в * 100ма = 0.85 Вт

Чтобы избежать излишнего падения напряжения  на резистор можно использовать схему ( показанную в первой части статьи). Однако, стоит помнить, что если аккумулятор разряжен и близок к 12 В, то вероятность велика, что Ваши светодиоды, подключенные к 12 В, просто не будут гореть.

3,5 в + 3,5 в + 3,5 В + Ток*Rresistor = довольно близко к 12В.

Подключение светодиодов к 12 В используя два резистора


Можно подключить светодиоды к 12 В используя не один а два резистора. Схема не много сложнее, но более безопасна и «более рабочая».подключение светодиодов к 12 В при 2 резистора

В каждой строке подключается биполярный транзистор. В первой строке мы видим, что база замыкается на коллектор и эмиттер и на землю. Все базы связываются между собой. В результате чего ток через каждую строку будет идти одинаковый. Гарантировать на все сто процентов работу не возможно, так как большую роль может сыграть температурный режим.

Еще раз повторюсь. что данная схема «более безопасна», т.к. в этом случае можно не использовать большие 2 Вт резисторы, которые достаточно сильно греются. Помимо этого. экспериментальным путем, можно регулировать яркость светодиодов, подбирая транзисторы.

Видео подключения светодиода к 12 вольт


Понимаю, что большинству будет не понятно все то. что здесь написано. поэтому для тех, кто хочет просто увидеть и повторить — смотрите видео, в котором популярно показано как подключать светодиоды к постоянному току 12 Вольт.

Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

светодиодная лента красивая синего цветаЕсть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

ошибки при подключении светодиодной ленты

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

прегоревшие светодиоды в ленте освещениясгоревшая светодиодная лента

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую: схема параллельного подключения светодиодной ленты

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.схема подключения светодиодной ленты с двух сторон

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

алюминиевый профиль для ленты подсветки

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.разные алюминиевые профиля для светодиодных лент таблица

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.светодиоды smd 3528

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

блок питания для светодиодной лентыПравильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.бухта барабан светодиодной ленты
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2трехжильный кабель ВВГнг LS 3*1,5
  • блок питанияблок питания и клеммы
  • диммер и пульт управлениядиммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2монтажный провод в бухтах

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.подключение питания в распредкоробке светодиодной ленты

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.схема подключения светодиодной ленты и основного света в распредкоробке

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».111-60

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.размещение блока и диммера на полке за потолком для освещения светодиодной лентой

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета — нулевую, к клемме N
  • желто-зеленую — к клемме обозначенную как Pe или значком заземления

как подключить блок питания к кабелю 220 Вольт

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

диммер и подключаемые проводаВ первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.подключение блока питания к диммеру

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC- правильное подключение диммера и блока питания на светодиодном освещении

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.111-10

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.подключение проводов 12-24 Вольт на диммере

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+  красного

диммер и его подключение к светодиодной лентеС обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.промаркированные концы провода для подключения ленты освещения

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.где можно резать светодиодную ленту

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.коннекторы для соединения кусков светодиодной ленты

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.пайка концов питающего провода на ленте

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.светодиодная лента с припаянными проводами

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).подключение проводов питающих светодиодную ленту от блока и диммера

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

RGB лента на диодах SMD 5050 5 метров с димером, пультом, блоком питания.

Набор для творчества — все в одном в виде светодиодной RGB ленте с димером, пультом и блоком питания. Была куплена для декоративной подсветки в квартире, а также машине.

В машине я планирую сделать подсветку багажника, педалей и бардачка. Возможно декоративную подсветку радиаторной решетки. Дома — подсветить шкаф на всю стену. Именно для этих целей я и заказал ленту.
Лента была упакована в пакет

На которой наклейка с рабочими характеристиками.

Лента накручена на пластиковую бобину. Длина — 5 метров, плотность — 30 диодов на метр. Светодиоды — SMD5050. При максимальной нагрузке лента потребляет около 30W.

Лента покрыта резиной и имеет влагозащиту. Запах от резины неприятный, но через пару дней выветривается.

Лента режется и соединяется в специальных местах. Резать нужно аккуратно, иначе есть риск, что крайние светодиоды (3 штуки) не будут работать.

На обратной стороне двухсторонний скотч. Липнет хорошо, но местами бумага от него уже отошла, что может повлиять на клейкость.

Разъем для соединения с контроллером.

Контроллер в комплекте.

К нему прилагается стандартный пульт.

Верхняя часть отвечает за переключения цветов, нижняя — режимы.

При использовании в машине лента подключается напрямую к проводке. А вот для дома — нужен блок питания, который преобразует напряжение 220V в 12v. Блок питания, кабель питания, а также адаптер под наши розетки — все на месте.

Такая вот полная комплектация. (еще где то была инструкция, которую я успешно потерял).

Но и безо всякой инструкции лента очень просто и интуитивно подключается. Даже самая блондинистая блондинка справится с этой задачей. Справился и я))

Предлагаю посмотреть видеоролик, который я снял, на котором видны все режимы работы ленты.

Часть ленты я установил на шкаф для декоративной подсветки. При белом цвете можно даже читать, но оттенок холодный. Цветные — светят слабее, но зато приятнее.

До авто еще не дошел, т.к там возни больше, а пока времени не хватает.
На этом все, не бойтесь экспериментировать со светом. Всем спасибо!

Как правильно подключить светодиодную ленту на 5 вольт к аккумулятору

Обзор светодиодной ленты и варианта ее применения. Ну и help me please)

В моей городской берлоге, периодически, но бывают эпизоды, когда план ГОЭЛРО дает сбой и временно, пока отключают электричество, наступает локальный Black out. То глобальные ремонтные работы или аварии, то соседи что-нибудь чинят. Летом, когда вечера светлые, а дни длинные – это не проблема. Осенью-зимой-весной темнеет рано, сидеть несколько минут (часов) в темноте, даже со смартфоном или ноутбуком – уныло. Особенно в новогодние праздники. Лучины, свечи, фонарики — это все же локальное освещение, да и уже пройденный этап, хранить дома автомобильный аккумулятор с лампой подсветки подкапотного пространства – тоже не вариант, из-за габаритов. Хотя и его пробовал. Пресловутые фонарики от Сяоми тоже есть, но хочется посветлее. Есть, конечно, идея применить для этих целей ИБП, к которому подключен ПК и периферия, но этот путь я решил оставить на крайний случай, как запасной вариант, да и защита от разряда аккумулятора ИБП, кмк, не позволит им воспользоваться.
На досуге же решил я приспособить для целей освещения в форс-мажорной ситуации эту светодиодную ленту, поскольку ее аналог на 12В, подключенный через бп к электросети 220В, создает вполне комфортный уровень освещения в жилище. Почему именно на 5В? Не знаю, из любопытства скорее, на 12В ленты есть, а на 5 еще не пробовал. Да и аккумулятор в этом случае будет более емким за ту же цену, в крайнем случае подойдут и внешние аккумуляторы к смартфонам. Хотя светодиодная лента на 12В вполне неплохо себя показала на таком аккумуляторе

Что было приобретено, кроме обозреваемого сабжа. Необслуживаемый аккумулятор Delta на 6В.

Куплен в местном интернет-магазине. Стабилизированный блок питания с нужными параметрами для периодической подзарядки аккумулятора давно уже был в наличии.

В качестве оффтопа, отмечу также и то, что светодиодные устройства получающие электричество от сети, – у меня долго не живут. Особенно разочаровали светодиоды для подсветки выключателей серии Legrand Quteo. Вроде как и Венгрия, а в течение года вышли из строя все, штук 15 их было.

Ну и, повторюсь, Гауссы 14 Вт тоже все погорели (срок эксплуатации варьировал от 3 часов до 6 мес.).

Ленты же, запитанные от 12В, вполне комфортно себя чувствуют и через 4-5 лет ежедневного использования.

Упаковка товара



Хочу также похвалить продавца, срок доставки — 18 дней, по доставке на почту пришло сообщение на email и на смартфон.

Лента.
Длина шнура — 1 м, длина светодиодной части — 2 м.



Пробный пуск


Вопросы к уважаемым пользователям ресурса:
1. Какой резистор купить, чтобы трансформировать напряжение с клемм аккумулятора (6В) в нужные для запитки светодиодной ленты 5В? В том же Чипе и Дипе, к примеру?
2. На какое максимальное время (в теории) работы ленты можно рассчитывать исходя из параметров аккумулятора?

Может быть какие-нибудь программки для расчета есть?
В электротехнике – любитель, мягко говоря, хотя закон Ома и помню и о назначении варистора догадываюсь.

PS. Благодарю всех пользователей, высказавших свою точку зрения на проблему. Для меня это сложновато, насколько критично использовать 6В напрямую, без понижения? Ресурс светодиодов ленты особо не заботит.

Эпилог.
Приношу свою благодарность всем отписавшимся в теме.
По итогам обсуждения увидел 2 пути решения проблемы.
1. Отказаться от идеи использования ленты на 5В в пользу 12В.
2. Купить преобразователь напряжения (или как он там правильно называется) для понижения с 6В до 5В. Типа таких

1
2

С наилучшими пожеланиями пользователям ресурса из НиНо
