Усилитель мощности | Схема на 500 ватт | Микросхема
Представляем вашему вниманию схему усилителя мощности торговой марки ApeX, недавно попавшуюся под руки. Модель называется B500. Нетрудно догадаться, что в название маркировки производитель вложил основной характеризующий признак усилителя мощности. Это, конечно же, выходная мощность усилителя. Она, соответственно, составляет 500 ватт на сопротивление нагрузки минимум в 2 Ом.
Добавлено: представленный усилитель Apex B500 (а точнее два рабочих экземпляра) может работать в мостовом режиме. Для этого предусмотрены отдельные входы, обозначенные на схеме A и B. Схема подключения и принцип описаны ниже в 6-ом комментарии. При мостовом включении усилители мощности могут выдать 700…800 ватт на нагрузку 8 Ом.
Вот схема усилителя мощности:
Усилитель мощности является транзисторным биполярным (хотя по наличию оперционника на входе можно отнести его к гибридному типу) класса AB.
Вот чертеж печатной платы с расположенными радиодеталями:
Более наглядная версия печатной платы (размеры 220?52,5 мм):
Ну, естественно, транзисторы оконечного каскада усилителя мощности нужно посадить на радиатор. Лучше дополнительно использовать принудительное охлаждение.
Обсуждайте в социальных сетях и микроблогах
Метки: УНЧ
Радиолюбителей интересуют электрические схемы:
TDA1517 — простой усилитель звуковой частоты
Схема транзисторного усилителя мощности
500 Ватт импульсный блок питания для аудиоусилителей.
Блок питания для аудио усилителя Многие знают как я люблю разбираться с разными блоками питания. В этот раз у меня на столе несколько необычный блок питания, по крайней мере такой я еще не тестировал. Да и по большому счету вообще не встречал ранее обзоров блоков питания подобной разновидности, хотя вещь по своему интересная и я раньше делал подобные блоки питания сам.Вообще стоит наверное начать с небольшого лирического вступления. Много лет назад я довольно сильно увлекался аудиотехникой, прошел как через полностью самодельные варианты, так и «гибриды», где использовались УМ мощностью до 100 Ватт из магазина Юный техник, и полуразобранная Радиотехника УКУ 010, 101 и Одиссей 010, потом был Феникс 200У 010С.
Даже пробовал собрать УМЗЧ Сухова, но что-то тогда не пошло, уже и не вспомню что именно.
Акустика также разная была, как самодельная, так и готовая, например Романтика 50ас-105, Кливер 150ас-009.
Но больше всего запомнились Амфитон 25АС 027, правда они у меня были несколько доработаны. Попутно к небольшим изменениям схемы и конструкции я заменил родные динамики 50 ГДН на 75 ГДН.
Это и предыдущие фото не мои, так как моя аппаратура давно продана, а я потом перешел на Sven IHOO 5.1, а затем вообще стал слушать только мелкие компьютерные колоночки. Да, вот такой регресс.
Но вот что-то начали бродить в голове мысли, сделать что нибудь, например усилитель мощности, возможно просто так, возможно вообще все делать по другому. Но в итоге решил я заказать блок питания. Конечно я могу его сделать сам, мало того, в одном из обзоров я не только это делал, а и выложил подробную инструкцию, но к этому я еще вернусь, а пока перейду к обзору.
Начну со списка заявленных технических характеристик:
Напряжение питания — 200-240 Вольт
Выходная мощность — 500 Ватт
Выходные напряжения:
Основное — +/-35 Вольт
Вспомогательное 1 — +/- 15 Вольт 1 Ампер
Вспомогательное 2 — 12 Вольт 0.
5 Ампера , гальванически отвязано от остальных.
Размеры — 133 x 100 x 42 мм
Каналы +/- 15 и 12 Вольт имеют стабилизацию, основное напряжение +/-35 Вольт не стабилизировано. Здесь я наверное выскажу свое мнение.
Да, лично на мой взгляд — стабилизация напряжения питания УМЗЧ не только не нужна, а иногда и вредна. Дело в том, что стабилизированный БП обычно больше шумит на ВЧ и кроме того, могут быть проблемы с цепями стабилизации, потому как усилитель мощности потребляет энергию не равномерно, а всплесками. Мы же слушаем музыку, а не одну частоту.
БП без стабилизации обычно имеет немного выше КПД, так как трансформатор всегда работает в оптимальном режиме, не имеет обратной связи и потому больше похож на обычный трансформатор, но с меньшим активным сопротивлением обмоток.
Вот собственно перед нами и пример БП для усилителей мощности.
Упаковка мягкая, но замотали так, что вряд ли получится его повредить в процессе доставки, хотя противостояние почты и продавцов наверное будет вечным.
Внешне выглядит красиво, особо и не придерешься.
Размер относительно компактный, особенно если сравнивать с обычным трансформатором соответствующей мощности.
Более понятные размеры есть на странице товара в магазине.
1. На входе блока питания установлен разъем, что оказалось довольно удобным.
2. Присутствует предохранитель и полноценный входной фильтр. Вот только про термистор, защищающий от бросков тока как сеть, так и диодный мост с конденсаторами, забыли, это плохо. Также в районе входного фильтра расположены контактные площадки, которые надо замкнуть для перевода БП на напряжение 110-115 Вольт. Перед первым включением лучше проверить, не замкнуты ли площадки если у вас в сети 220-230.
3. Диодный мост KBU810, все бы ничего, но он без радиатора, а при 500 Ватт он уже желателен.
4. Входные фильтрующие конденсаторы имеют заявленную емкость 470 мкФ, реальная около 460 мкФ. Так как они включены последовательно, то общая емкость входного фильтра составляет 230мкФ, маловато для выходной мощности в 500 Ватт. Кстати плата предполагает установку и одного конденсатора. Но в любом случае поднимать емкость без установки термистора я бы не советовал. Причем справа от предохранителя есть даже место для термистора, надо только впаять его и перерезать под ним дорожку.
В инверторе применены транзисторы IRF740, хоть и далеко не новые транзисторы, но раньше я их также широко применял в подобных применениях. Как альтернатива, IRF830.
Управляет транзисторами неизвестный модуль, но судя по наличию резистора питания, да и просто моему опыту, думаю что не сильно ошибусь, если скажу что внутри стоит банальная IR2153. правда зачем делать такой модуль, для меня осталось загадкой.
Инвертор собран по полумостовой схеме, но в качестве средней точки используется не точка соединения фильтрующих электролитических конденсаторов, а два пленочных конденсатора емкостью 1мкФ (на фото два параллельно трансформатору), а первичная обмотка подключена через третий конденсатор, также емкостью 1мкФ (на фото перпендикулярно трансформатору).
Решение известное и по своему удобное, так как позволяет весьма просто не только увеличить емкость входного фильтрующего конденсатора, а и применить один на 400 Вольт, что может быть полезным при апгрейде.
Габарит трансформатора весьма скромный для заявленной мощности в 500 Ватт. Я конечно протестирую еще его под нагрузкой, но уже могу сказать, что на мой взгляд его реальная длительная мощность на более 300-350 Ватт.
На странице магазина, в перечне ключевых особенностей, было указано —
3. Transformers 0.1 mm * 100 multi-strand oxygen-free enameled wire, heat is very low, efficiency is more than 90%.
Что в переводе означает — в трансформаторе использована обмотка из 100 штук бескислородных проводов диаметром 0.1мм, уменьшен нагрев и КПД выше 90%.
Ну КПД я проверю потом, а вот насчет того, что обмотка многопроволочная, факт. Я конечно их не пересчитывал, но жгут довольно неплохой и данный вариант намотки действительно положительно сказывается на качестве работы трансформатора в частности и всего БП в целом.
Не забыли и про конденсатор, соединяющий «горячую» и «холодную» сторону БП, причем поставили его правильного (Y1) типа.
В выходном выпрямителе основных каналов применены диодные сборки MUR1620CTR и MUR1620CT (16 Ампер 200 Вольт), причем производитель не стал колхозить «гибридные» варианты, а поставил как положено, две комплементарные сборки, одна с общим катодом, а другая с общим анодом.
Обе сборки установлены на отдельных радиаторах и также как в случае с транзисторами, они не изолированы от компонентов. Но в данном случае проблема может быть только в плане электробезопасности, хотя если корпус закрыт, то ничего страшного в этом нет.
В выходном фильтре задействовано по паре конденсаторов 1000мкФ х 50 Вольт, что на мой взгляд маловато.
Кроме того, для уменьшения пульсаций между конденсаторами установлен дроссель, а конденсаторы, стоящие после него, дополнительно зашунтированы керамическим 100 нФ.
Вообще на странице товара было написано —
1. All high-frequency low-impedance electrolytic capacitors specifications, low ripple.
В переводе — все конденсаторы имеют низкий импеданс для уменьшения пульсаций. В общем-то так то оно и есть, применены Cheng-X, но это по сути просто немного улучшенный вариант обычных китайских конденсаторов и я бы лучше поставил мою любимую Samwha RD или Capxon KF.
Параллельно конденсаторам нет разрядных резисторов, хотя место на плате для них имеется, потому вас могут ждать «сюрпризы», так как заряд держится довольно долго.
Дополнительные каналы питания подключены к своим обмоткам трансформатора, причем канал 12 Вольт гальванически отвязан от остальных.
Каждый канал имеет независимую стабилизацию напряжения, дроссели для уменьшения помех и керамические конденсаторы по выходу. Но вы наверное заметили, что диодов в выпрямителе пять. Канал 12 Вольт питается от однополупериодного выпрямителя.
По выходу, как и по входу, стоят клеммники, причем весьма неплохого качества и конструкции.
На странице товара есть фото сверху, где видно все и сразу. Уже потом заметил, что в магазине на всех фото есть монтажные стойки, в моем комплекте их не было 🙁
Печатная плата двухсторонняя, качество весьма высокое, использован стеклотекстолит, а не привычный гетинакс. В одном из узких место сделана защитная прорезь.
Снизу также обнаружилась пара резисторов, предположу, что это примитивная схема защиты от перегрузки, которую иногда добавляют к драйверам на IR2153. Но честно говоря, я бы на нее не рассчитывал.
Также снизу печатной платы присутствует маркировка выходов и варианты выходных напряжений, под которые изготавливаются данные платы. Немного заинтриговали две вещи — два одинаковых варианта +/- 70 Вольт и заказной вариант.
Перед тем, как перейти к тестам, немного расскажу о своем варианте подобного БП.
Примерно три с половиной года назад я выкладывал обзор регулируемого БП, где использовался блок питания собранный примерно по такой же схеме.
В собранном виде он также выглядел довольно похоже, извините за плохое качество фото.
Если убрать из моего варианта все «лишнее», например узел регулировки оборотов вентилятора в зависимости от температуры, а также умощненный драйвер транзисторов и схему дополнительного питания от выхода инвертора, то мы получим схему обозреваемого БП.
По сути это тот же БП, только выходных напряжений больше. Вообще схемотехника данного БП совсем простая, проще только банальный автогенератор.
Кроме того обозреваемый БП снабжен примитивной схемой ограничения выходной мощности, подозреваю что реализована она так, как показано на выделенном участке схемы.
Но посмотрим на что способна данная схема и ее реализация в обозреваемом блоке питания.
Здесь надо отметить, что так как стабилизация основного напряжения отсутствует, то оно напрямую зависит от напряжения в сети.
При входном напряжении 223 Вольта выходное составляет 35.2 в режиме холостого хода. Потребление при этом 3.3 Ватта.
При этом присутствует заметный нагрев резистора питания драйвера транзисторов. Его номинал 150 кОм, что при 300 Вольт дает рассеиваемую мощность порядка 0.6 Ватта. Данный резистор греется независимо от нагрузки блока питания.
Также заметен небольшой нагрев трансформатора, фото сделано примерно через 15 минут после включения.
Для нагрузочного теста была собрана конструкция, состоящая из двух электронных нагрузок, осциллографа и мультиметра.
Мультиметр измерял один канал питания, второй канал контролировался вольтметром электронной нагрузки, которая была подключена короткими проводами.
Не буду утомлять читателя большим перечислением тестов, потому сразу перейду к осциллограммам.
1, 2. Разные точки выхода БП до диодных сборок, и с разным временем развертки. Частота работы инвертора составляет 70 кГц.
3, 4. Пульсации перед дросселем канала 12 Вольт и после него. После КРЕНки вообще все гладко, но есть проблема, напряжение в этой точке всего около 14.5 Вольта без нагрузки основных каналов и 13.6-13.8 с нагрузкой, что мало для стабилизатора 12 Вольт.
Нагрузочные тесты проходили так:
Сначала нагружал один канал на 50%, затем второй на 50%, потом нагрузку первого поднимал до 100%, а затем и второй. В итоге получалось четыре режима нагрузки — 25-50-75-100%.
Сначала что на выходе по ВЧ, на мой взгляд очень даже неплохо, пульсации минимальны, а при установке дополнительного дросселя их вообще можно свести почти до нуля.
А вот на частоте 100 Гц все довольно грустно, маловата емкость по входу, маловата.
Полный размах пульсаций при 500 Ватт выходной мощности составляет около 4 Вольт.
Нагрузочные тесты. Так как напряжение под нагрузкой проседало, то я по мере этого поднимал тока нагрузки чтобы выходная мощность примерно соответствовала ряду 125-250-375-500 Ватт.
1. Первый канал — 0 Ватт, 42.4 Вольта, второй канал — 126 Ватт, 33.75 Вольта
2. Первый канал — 125.6 Ватта, 32.21 Вольта, второй канал — 130 Ватт, 32.32 Вольта.
3. Первый канал — 247.8 Ватта, 29.86 Вольта, второй канал — 127 Ватт, 30.64 Вольта.
4. Первый канал — 236 Ватт, 29.44 Вольта, второй канал — 240 Ватт, 29.58 Вольта.
Вы наверное заметили, что в первом тесте напряжение не нагруженного канала больше 40 Вольт. Это обусловлено выбросами напряжения, а так как нагрузки нет совсем, то напряжение плавно поднималось, даже небольшая нагрузка возвращала напряжение в норму.
Одновременно измерялось потребление, но так как есть относительно большая погрешность при измерении выходной мощности, то расчетные значения КПД я также буду приводить ориентировочно.
1. 25% нагрузки, КПД 89.3%
2. 50% нагрузки, КПД 91.6%
3. 75% нагрузки, КПД 90%
4. 476 Ватт, около 95% нагрузки, КПД 88%
5, 6. Просто ради любопытства измерил коэффициент мощности при 50 и 100% мощности.
В общем-то результаты примерно похожи на заявленные 90%
Тесты показали довольно неплохую работу блока питания и все было бы замечательно, если бы не привычная «ложка дегтя» в виде нагрева. Еще в самом начале я оценил примерно мощность БП в 300-350 Ватт.
В процессе привычного теста с постепенным прогревом и интервалами по 20 минут я выяснил, что при мощности 250 Ватт Бп ведет себя просто отлично, нагрев компонентов примерно такой:
Диодный мост — 71
Транзисторы — 66
Трансформатор (магнитопровод) — 72
Выходные диоды — 75
Но когда я поднял мощность до 75% (375 Ватт), то через 10 минут картина была совсем другая
Диодный мост — 87
Транзисторы — 100
Трансформатор (магнитопровод) — 78
Выходные диоды — 102 (более нагруженный канал)
Попытавшись разобраться с проблемой, я выяснил, что идет сильный перегрев обмоток трансформатора, в следствие этого прогревается магнитопровод, снижается его индукция насыщения и он начинает входить в насыщение в итоге резко увеличивается нагрев транзисторов (позже я регистрировал температуру до 108 градусов), затем я остановил тест.
При этом тесты » на холодную» с мощностью в 500 Ватт проходили нормально.
Ниже пара термофото, первое при мощности нагрузки 25%, второе при 75%, соответственно через пол часа (20+10 минут). Температура обмоток достигла 146 градусов и был заметный запах перегретого лака.
В общем теперь подведу некоторые итоги, отчасти неутешительные.
Общее качество изготовления очень хорошее, но есть некоторые конструктивные нюансы, например установка транзисторов без изоляции от радиаторов. Радует большое количество выходных напряжений, например 35 Вольт для питания усилителя мощности, 15 для предварительного усилителя и независимые 12 Вольт для всяких сервисных устройств.
Есть схемные недоработки, например отсутствие термистора по входу и малая емкость входных конденсаторов.
В характеристиках было заявлено что дополнительные каналы 15 Вольт могут выдать ток до 1 Ампера, реально я бы не ждал больше 0.5 Ампера без дополнительного охлаждения стабилизаторов. Канал 12 Вольт скорее всего вообще не выдаст более 200-300мА.
Но все эти проблемы либо не критичны, либо легко решаются. Самая сложная проблема — нагрев. БП может длительно отдавать до 250-300 Ватт, 500 Ватт только относительно кратковременно, либо придется добавлять активное охлаждение.
Попутно у меня возник небольшой вопрос к уважаемой общественности. Есть мысли сделать свой усилитель, соответственно с обзорами. Но какой был бы интереснее, усилитель мощности, предварительный, если УМ, то на какую мощность и т.п. Лично мне он не особо нужен, но вот поковыряться настроение есть. Обозреваемый БП к этому имеет слабое отношение 🙂
Этот БП на алиэкспресс — ссылка, и еще одна.
На этом у меня все, надеюсь что информация была полезна и как обычно жду вопросов в комментариях.
cxema.org — Самый качественный усилитель звука
Высокое входное сопротивление и неглубокая ОС — основной секрет теплого лампового звучания. Ни для кого не секрет, что именно на лампах реализуются самые высококачественные и дорогие усилители, которые относятся к разряду HI-End.
Давайте поймем, что такое качественный усилитель? Качественным имеет право называться тот усилитель мощности НЧ, который полностью повторяет форму входного сигнала на выходе, не искажая его, разумеется выходной сигнал уже усиленный. В сети можно встретить несколько схем действительно высококачественных усилителей, которые имеют право относится к разряду HI-End и совсем не обязательна ламповая схематика. Для получения максимального качества, нужен усилитель, выходной каскад которого работает в чистом классе А. Максимальная линейность схемы дает минимальное кол-во искажений на выходе, поэтому в строении высококачественных усилителей особое внимание уделяется именно этому фактору. Ламповые схемы хороши, но не всегда доступны даже для самостоятельной сборки, а промышленные ламповые УМЗЧ от брендовых производителей стоят от нескольких тысяч, до нескольких десятков тысяч долларов США — такая цена уж точно не по карману многим.
Возникает вопрос — можно ли аналогичных результатов добиться от транзисторных схем ? ответ будет в конце статьи.
Линейных и сверхлинейных схем усилителей мощности НЧ достаточно много, но схему, которая будет сегодня рассмотрена является ультралинейной схемой высокого качества, которая реализована всего на 4-х транзисторах. Схема была создана в далеком 1969 году, британским инженером-звуковиком Джоном Линсли-Худом (John Linsley-Hood). Автор является создателем еще нескольких высококачественных схем, в частности класса А. Некоторые знатоки называют этот усилитель самым качественным среди транзисторных УНЧ и я в этом убедился еще год назад.
Первая версия такого усилителя была представлена на нашем сайте. Удачная попытка реализации схемы заставила создать двухканальный УНЧ по этой же схеме, собрать все в корпусе и использовать для личных нужд.
Особенности схемы
Не смотря на простоту, схема имеет несколько особенностей. Правильный режим работы может нарушиться из-за неправильной разводки платы, неудачного расположения компонентов, неправильное питание и т.
п..
Именно питание — особо важный фактор — крайне не советую питать данный усилитель от всевозможных блоков питания, оптимальный вариант аккумулятор или блок питания с параллельно включенным аккумулятором.
Мощность усилителя составляет 10 ватт с питанием 16 Вольт на нагрузку 4 Ом. Саму схему можно приспособить для головок 4, 8 и 16 Ом.
Мною была создана стереофоническая версия усилителя, оба канала расположены на одной плате.
Поскольку оригинальных транзисторов схемы не удалось найти, пришлось использовать аналоги. Вся база — отечественная. Первый транзистор (где собственно формируется звук) поставил германиевый, на слух он звучит лучше. Можно использовать любые П-Н-П германиевые транзисторы малой мощности МП25 и ему подобные. Транзистор при желании можно заменить на КТ361 или не менее шумные.
Второй — предназначен для раскачки выходного каскада, поставил КТ801 (раздобыл достаточно трудно.
В самом выходном каскаде поставил мощные биполярные ключи обратной проводимости — КТ803 именно с ними получил несомненно высокое качество звучание, хотя экспериментировал со многими транзисторами — КТ805, 819 , 808, даже поставил мощные составные — КТ827, с ним мощность на много выше, но звук не сравниться с КТ803, хотя это лишь мое субъективное мнение.
Входной конденсатор с емкостью 0,1-0,33мкФ, нужно использовать пленочные конденсаторы с минимальной утечкой, желательно от известных производителей, тоже самое и с выходным электролитическим конденсатором.
Если схема рассчитана под нагрузку 4 Ом, то не стоит повышать напряжение питания выше 16-18 Вольт.
Звуковой регулятор решил не поставить, он в свою очередь тоже оказывает влияние на звук, но параллельно входу и минусу желательно поставить резистор 47к.
Сама плата — макетная. С платой пришлось долго повозиться, поскольку линии дорожек тоже оказывали некое влияние на качество звука в целом. Этот усилитель имеет очень широкий диапазон воспроизводимых частот, от 30 Гц до 1мГц.
Настройка — проще простого. Для этого нужно переменным резистором добиться половины питающего напряжения на выходе. Для более точной настройки стоит использовать многооборотный переменный резистор. Один шуп мультиметра присоединяем с минусом питания, другой ставим к линии выхода, т.
е к плюсу электролита на выходе, таким образом, медленно вращая переменник добиваемся половины питания на выходе.
Ток покоя усилителя составляет 0,5-0,7А и это вполне нормально для класса А. КПД схемы — не более 25%, вся основная мощность источника питания превращается в ненужное тепло, которое выделяется транзисторами выходного каскада, поэтому им нужно интенсивное охлаждение, возможно понадобиться и кулер.
Все электролитические конденсаторы подбираются на 25 Вольт, хотя можно и на 16.
О звучании.
Ну, что тут сказать, чище звука еще не слышал, даже от некоторых ламповых усилителей, максимальная детальность каждой ноты, кажется, что играет живой оркестр, божественно чистый — и этим все сказано. Однозначно, эта схема может звучать лучше, чем многие ламповые усилители. Без подачи сигнала на вход из акустики нет никаких писков и шумов, даже очень тихих, а любой известный мне усилитель не способен на такой. Сравнивал звук с LM1875, с тда 2030, даже с STK412-010 и схемой ланзара — линсли худ на много лучше и чище.
В дальнейшем планируется собрать стильный корпус для этого усилителя, но об этом в другой раз.
Печатная плата
С уважением — АКА КАСЬЯН
Как сделать простой и мощный усилитель 500 Вт
Схема данного усилителя мощности звуковой частоты очень привлекательна тем, что не имеет в своем составе никаких микросхем, полностью построена на транзисторах, при всем при этом довольно проста и имеет минимум деталей. Благодаря нескольким отрицательным обратным связям в схеме, коэффициент нелинейных искажений при выходной мощности 500 Вт не превышает 0,1%.
Понадобится
Схема усилителя 500 Вт
Почти классическая схема усилителя класса «АВ».
Двухтактный усилитель с отрицательной обратной связью построен на 6 транзисторах. Но чуть позже будут добавлены еще 2 выходных транзистора, для эффективной работы и уменьшения теплоотдачи.
Схема выпрямителя:
Блок питания двуполярный, построен по классической мостовой схеме с отводом от средней точки трансформатора.
Трансформатор выдает 32 В на плече, в итоге после выпрямления получается двуполярное питание 40 Вольт.
Как сделать мощный аудио усилитель на 500 Вт
Сначала соберем усилитель навесным монтажем и проверим его работу. Припаиваем резисторы к выходным транзисторам.
Собираем навесной монтаж всего усилителя.
Паяем выпрямитель и подключаем к трансформатору.
Радиаторы небольшие, для максимальной отдачи погружаем их в воду. Этот лайфхак точно не даст выходным каскадам перегреться в случае чего.
На смартфон устанавливаем приложение звукового генератора. Подаем с него звук на усилитель.
Подаем питание на схему усилителя и проверяем работу.
Динамическая головка двигалась настолько сильно, что не выдержала, задымилась и вышла из строя.
Решено было перенести усилитель на плату и добавить два выходных каскада паралельно имеющимся на тех же деталях.
Припаиваем транзисторы к универсальной плате.
Устанавливаем выходные каскады транзисторов на радиаторы.
Собираем весь усилитель по схеме.
Подключаем к мощной колонке и проверяем работу.
Данный усилитель не имеет никакой защиты, поэтому нужно быть очень аккуратным при подключении, не допускать замыканий или перегрузок акустических систем.
Смотрите видео
Собираем собственный аудио усилитель профессионального уровня не (очень) дорого
Получаем потрясающий стереозвук на основе платы 3e Audio Д-класса
Перевод статьи с сайта IEEE Spectrum, автор – Гленн Зорпет
Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.
Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000).
Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.
Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий.
Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.
Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.
Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.
Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня.
Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.
TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).
Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.
Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц.
Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.
Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.
В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15.
На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).
Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.
Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад.
В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.
Любой усилитель звука своими руками ⋆ diodov.net
Многих радиолюбителей не устраивает звучание промышленных звуковых систем, поэтому проблема как сделать усилитель для колонок своими руками является интересной. Имеется много схем, которые пригодны для повторения начинающими радиолюбителями. Они собираются на доступных и недорогих деталях, просты в изготовлении и не требуют сложного налаживания. Можно сначала сделать усилитель звука простейшего типа, а затем переходить к более сложным конструкциям.
Мощный усилитель звука своими руками
Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:
- Элементная база
- Электрические параметры
- Выбор схемы
Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем.
Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.
Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра.
Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.
Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.
Как собрать усилитель звука
Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами.
Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

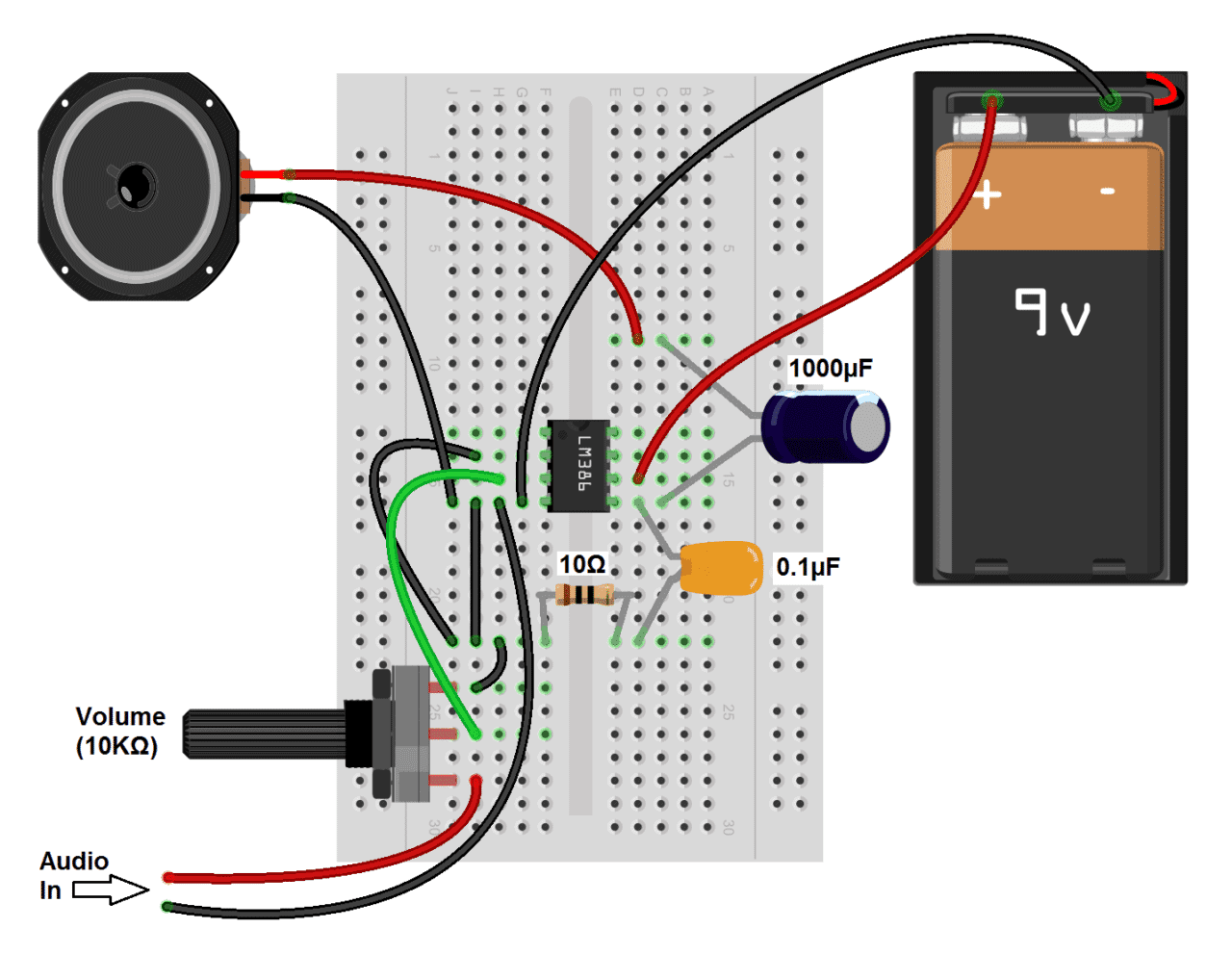

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.
Простейший усилитель звука на одном транзисторе за 15 минут
Читатели! Запомните ник этого автора и никогда не повторяйте его схемы. Модераторы! Прежде чем меня забанить за оскорбления, подумайте, что Вы «подпустили к микрофону» обыкновенного гопника, которого даже близко нельзя подпускать к радиотехнике и, тем более, к обучению начинающих. Во-первых, при такой схеме включения, через транзистор и динамик пойдет большой постоянный ток, даже если переменный резистор будет в нужном положении, то есть будет слышно музыку.
А при большом токе повреждается динамик, то есть, рано или поздно, он сгорит.
Во-вторых, в этой схеме обязательно должен быть ограничитель тока, то есть постоянный резистор, хотя бы на 1 КОм, включенный последовательно с переменным. Любой самоделкин повернет регулятор переменного резистора до упора, у него станет нулевое сопротивление и на базу транзистора пойдет большой ток. В результате сгорит транзистор или динамик.
Переменный конденсатор на входе нужен для защиты источника звука (это должен обьяснить автор, ибо сразу же нашелся читатель, который убрал его просто так, считая себя умнее автора). Без него будут нормально работать только те плееры, в которых на выходе уже стоит подобная защита. А если ее там нет, то выход плеера может повредиться, особенно, как я сказал выше, если выкрутить переменный резистор «в ноль». При этом на выход дорогого ноутбука подастся напряжение с источника питания этой копеечной безделушки и он может сгореть. Самоделкины, очень любят убирать защитные резисторы и конденсаторы, потому-что «работает же!» В результате, с одним источником звука схема может работать, а с другим нет, да еще и может повредиться дорогой телефон или ноутбук.
Переменный резистор, в данной схеме должен быть только подстроечным, то есть регулироваться один раз и закрываться в корпусе, а не выводиться наружу с удобной ручкой. Это не регулятор громкости, а регулятор искажений, то есть им подбирается режим работы транзистора, чтобы были минимальные искажения и чтобы из динамика не шел дым. Поэтому он ни в коем случае не должен быть доступен снаружи. Регулировать громкость, путем изменения режима НЕЛЬЗЯ. За это нужно «убивать». Если очень хочется регулировать громкость, проще включить еще один переменный резистор последовательно с конденсатором и вот его уже можно выводить на корпус усилителя.
Вообще, для простейших схем — и чтобы заработало сразу и чтобы ничего не повредить, нужно покупать микросхему типа TDA (например TDA7052, TDA7056… примеров в интернете множество) , а автор взял случайный транзистор, который завалялся у него в столе. В результате доверчивые любители будут искать именно такой транзистор, хотя коэффициент усиления у него всего 15, а допустимый ток аж 8 ампер (сожгет любой динамик даже не заметив).
Стерео усилитель звука своими руками
Собрать качественный стерео усилитель звука для колонок своими руками довольно сложно, так как такие схемы требуют тщательной регулировки и отладки. Существуют схемы, которые обеспечивают высокое качество звучания без сложных настроек. Предлагаемая конструкция представляет собой ультралинейную схему, работающую в классе «А». Это означает, что выходной сигнал практически не искажается и повторяет форму входного сигнала.
В выходном каскаде можно использовать транзисторы КТ803, КТ805 или КТ819. С выхода каскада можно получить до 15 ватт мощности, причём искажения минимальны и соответствуют параметрам аппаратуры самого высокого класса.
Схема, работающая в данном режиме, потребляет большой ток, и выходные транзисторы греются при отсутствии сигнала, поэтому они устанавливаются на радиаторы. Чтобы сделать своими руками аудио усилитель для колонок стереофонического тракта собираются две схемы – для правого и левого каналов. Если конструкция будет использоваться для автомобильной магнитолы, то этой схемы достаточно. В других случаях потребуется предварительный каскад с регулировками усиления, тембров и стереобаланса. Спаять усилитель звука лучше всего на печатной плате. Выходные транзисторы монтируются на радиаторы. Для надёжного охлаждения можно использовать кулер от компьютерного блока питания. Конденсатор С2 должен быть плёночным.
Увеличить мощность усилителя звука своими руками, можно повысив напряжение питания на 10-15%.
Предварительно нужно узнать критические величины напряжения для транзисторов. В некоторых случаях поможет увеличение входного сигнала. Это эффективнее раскачает выходной каскад.
Вопрос как сделать мощный усилитель звука своими руками часто возникает у радиолюбителей с небольшим опытом работы. Браться за транзисторную схему не имеет смысла. Это сложно, долго и нет гарантии, что конструкция заработает. Лучше всего применить специальные микросхемы. Интегральный УНЧ может выдавать на выходе сотни ватт, при этом схема не нуждается в регулировке.
Высокое входное сопротивление и неглубокая ОС — основной секрет теплого лампового звучания. Ни для кого не секрет, что именно на лампах реализуются самые высококачественные и дорогие усилители, которые относятся к разряду HI-End. Давайте поймем, что такое качественный усилитель? Качественным имеет право называться тот усилитель мощности НЧ, который полностью повторяет форму входного сигнала на выходе, не искажая его, разумеется выходной сигнал уже усиленный.
В сети можно встретить несколько схем действительно высококачественных усилителей, которые имеют право относится к разряду HI-End и совсем не обязательна ламповая схематика. Для получения максимального качества, нужен усилитель, выходной каскад которого работает в чистом классе А. Максимальная линейность схемы дает минимальное кол-во искажений на выходе, поэтому в строении высококачественных усилителей особое внимание уделяется именно этому фактору. Ламповые схемы хороши, но не всегда доступны даже для самостоятельной сборки, а промышленные ламповые УМЗЧ от брендовых производителей стоят от нескольких тысяч, до нескольких десятков тысяч долларов США — такая цена уж точно не по карману многим.
Возникает вопрос — можно ли аналогичных результатов добиться от транзисторных схем ? ответ будет в конце статьи.
Линейных и сверхлинейных схем усилителей мощности НЧ достаточно много, но схему, которая будет сегодня рассмотрена является ультралинейной схемой высокого качества, которая реализована всего на 4-х транзисторах.
Схема была создана в далеком 1969 году, британским инженером-звуковиком Джоном Линсли-Худом (John Linsley-Hood). Автор является создателем еще нескольких высококачественных схем, в частности класса А. Некоторые знатоки называют этот усилитель самым качественным среди транзисторных УНЧ и я в этом убедился еще год назад.
Первая версия такого усилителя была представлена на нашем сайте. Удачная попытка реализации схемы заставила создать двухканальный УНЧ по этой же схеме, собрать все в корпусе и использовать для личных нужд.
Особенности схемы
Не смотря на простоту, схема имеет несколько особенностей. Правильный режим работы может нарушиться из-за неправильной разводки платы, неудачного расположения компонентов, неправильное питание и т.п..
Именно питание — особо важный фактор — крайне не советую питать данный усилитель от всевозможных блоков питания, оптимальный вариант аккумулятор или блок питания с параллельно включенным аккумулятором.
Мощность усилителя составляет 10 ватт с питанием 16 Вольт на нагрузку 4 Ом.
Саму схему можно приспособить для головок 4, 8 и 16 Ом.
Мною была создана стереофоническая версия усилителя, оба канала расположены на одной плате.
Поскольку оригинальных транзисторов схемы не удалось найти, пришлось использовать аналоги. Вся база — отечественная. Первый транзистор (где собственно формируется звук) поставил германиевый, на слух он звучит лучше. Можно использовать любые П-Н-П германиевые транзисторы малой мощности МП25 и ему подобные. Транзистор при желании можно заменить на КТ361 или не менее шумные.
Второй — предназначен для раскачки выходного каскада, поставил КТ801 (раздобыл достаточно трудно.
В самом выходном каскаде поставил мощные биполярные ключи обратной проводимости — КТ803 именно с ними получил несомненно высокое качество звучание, хотя экспериментировал со многими транзисторами — КТ805, 819 , 808, даже поставил мощные составные — КТ827, с ним мощность на много выше, но звук не сравниться с КТ803, хотя это лишь мое субъективное мнение.
Входной конденсатор с емкостью 0,1-0,33мкФ, нужно использовать пленочные конденсаторы с минимальной утечкой, желательно от известных производителей, тоже самое и с выходным электролитическим конденсатором.
Если схема рассчитана под нагрузку 4 Ом, то не стоит повышать напряжение питания выше 16-18 Вольт.
Звуковой регулятор решил не поставить, он в свою очередь тоже оказывает влияние на звук, но параллельно входу и минусу желательно поставить резистор 47к.
Сама плата — макетная. С платой пришлось долго повозиться, поскольку линии дорожек тоже оказывали некое влияние на качество звука в целом. Этот усилитель имеет очень широкий диапазон воспроизводимых частот, от 30 Гц до 1мГц.
Настройка — проще простого. Для этого нужно переменным резистором добиться половины питающего напряжения на выходе. Для более точной настройки стоит использовать многооборотный переменный резистор. Один шуп мультиметра присоединяем с минусом питания, другой ставим к линии выхода, т.е к плюсу электролита на выходе, таким образом, медленно вращая переменник добиваемся половины питания на выходе.
Ток покоя усилителя составляет 0,5-0,7А и это вполне нормально для класса А. КПД схемы — не более 25%, вся основная мощность источника питания превращается в ненужное тепло, которое выделяется транзисторами выходного каскада, поэтому им нужно интенсивное охлаждение, возможно понадобиться и кулер.
Все электролитические конденсаторы подбираются на 25 Вольт, хотя можно и на 16.
О звучании.
Ну, что тут сказать, чище звука еще не слышал, даже от некоторых ламповых усилителей, максимальная детальность каждой ноты, кажется, что играет живой оркестр, божественно чистый — и этим все сказано. Однозначно, эта схема может звучать лучше, чем многие ламповые усилители. Без подачи сигнала на вход из акустики нет никаких писков и шумов, даже очень тихих, а любой известный мне усилитель не способен на такой. Сравнивал звук с LM1875, с тда 2030, даже с STK412-010 и схемой ланзара — линсли худ на много лучше и чище.
В дальнейшем планируется собрать стильный корпус для этого усилителя, но об этом в другой раз.
Печатная плата
С уважением — АКА КАСЬЯН
Усилитель для колонок своими руками для чайников
Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.
Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:
- PA01 – 50
- OPA12 – 60
- TSC1468 – 120
- PA04 – 400
- PA03 – 1000
Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.
Схема защиты от замыкания на землю
Контур заземления — это ток, который течет от источника звука к усилителю через заземляющий экран входных аудиокабелей. Этот ток будет улавливаться на входе усилителя и вызывать раздражающий гул. Советуем использовать дополнительную цепь, расположенную между заземлением основной схемы и соединением шасси, чтобы убрать ток контура заземления:
При нормальных условиях работы токи контура заземления низкого напряжения протекают через резистор (R1). Резистор уменьшает этот ток и разрывает контур заземления. В случае сильного короткого замыкания ток короткого замыкания может протекать через диодный мост к земле. Конденсатор фильтрует любые радиочастотные помехи, улавливаемые шасси.
Заземление основной схемы подключается к цепи защиты контура заземления на клемме «PSU 0V». Затем цепь защиты контура заземления подключается к шасси от клеммы «Шасси». Соединение с шасси может осуществляться с помощью того же болта где соединяется провод заземления или в другом месте.
Если используете цепь защиты контура заземления, обязательно изолируйте все входные и выходные разъемы от корпуса. В противном случае будет прямой путь от заземления основной схемы к шасси, и цепь защиты контура заземления будет обойдена (то есть бесполезна).
Схема защиты контура заземления может быть собрана на отдельной печатной плате.
Мини усилитель звука для колонок своими руками
Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.
Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.
Собираем собственный аудио усилитель профессионального уровня не (очень) дорого
Получаем потрясающий стереозвук на основе платы 3e Audio Д-класса
Перевод статьи с сайта IEEE Spectrum, автор – Гленн Зорпет
Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.
Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000). Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.
Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий. Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.
Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.
Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.
Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня. Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.
TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).
Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.
Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц. Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.
Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.
В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15. На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).
Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.
Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад. В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.
Полный усилитель звука своими руками
Полный усилитель звука состоит из предварительного и оконечного каскадов, которые могут быть реализованы на транзисторах или интегральных микросхемах. Чтобы собрать аудио усилитель своими руками нужно иметь опыт и необходимое техническое оборудование, так как без измерительных приборов наладить такую конструкцию невозможно. Блок схема полного усилителя.
Регулировку устройства может выполнить только опытный радиолюбитель. На рисунке показана схема одного входного канала. В стереофонический тракт входят две такие схемы. Это каскад с активными регулировками тембра и регулятором громкости с компенсацией можно подключить к любому оконечному каскаду. Предварительный каскад собран на сдвоенном операционном усилителе с высоким быстродействием LM833 и на TL071. Вместо них можно использовать ОУ 544 серии.
Простой аудио усилитель своими руками
Простейший усилитель звука своими руками собирается на микросхеме TDA7231. Представленная схема обеспечивает выходную мощность до 1,5 ватт на четырёхомную нагрузку. Микросхема имеет большой допустимый диапазон по питанию, поэтому УНЧ может применяться в батарейных конструкциях. Ток покоя устройства не превышает 8 mA. Потребляемый ток при максимальной мощности достигает 1,5 А. К устройству можно подключить любую динамическую головку с сопротивлением 4 Ом. Для качественного воспроизведения музыки эта конструкция не подходит из-за большого процента искажений, который при максимальной громкости достигает 8%. Устройство может быть использовано в электронных игрушках с автономным питанием или системах охранной сигнализации.
Простой аудио усилитель звука для дома легко собирается на микросхеме 4069, которая содержит 6 инверторов. Система пригодна для подключения наушников при прослушивании музыкальных файлов с компьютера, телефона или планшета. Простая схема обеспечивает удовлетворительные параметры.
Изменяя сопротивление резисторов R2 и R3 можно менять коэффициент усиления устройства. Для этого УНЧ не обязательно делать печатную плату. Подойдёт стандартная макетная плата с металлизированными отверстиями.
Существует много простейших конструкций, которые доступны для повторения радиолюбителями с небольшим опытом. Для изготовления таких устройств потребуется только тестер для проверки основных цепей. После того, как в процессе изготовления и наладки простых схем появится опыт, можно переходить на более сложные системы.
Схема УНЧ на полевом и кремниевом транзисторах
Схема НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.
При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.
Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.
Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.
Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.
Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).
Сделайте свой первый серьезный усилитель: 10 шагов (с изображениями)
Теперь, когда у вас есть усилители, пора подключить питание, землю и сигнал на пластине. Я нашел это самой сложной частью проекта. Возможно, это как-то связано с моим выбором двухточечной пайки вместо печатных плат. Это мудрость, которая приходит задним числом, но если я когда-нибудь сделаю еще один усилитель, я обязательно буду использовать печатные платы. Рисунок на рисунке 1 — это попытка показать, как я это настроил.
Результатом не очень доволен.Я уверен, что провода и соединения не вызовут коротких замыканий, но, боже, какой беспорядок! Если я когда-нибудь сделаю еще один усилитель, я хочу сделать это лучше.
Вот как я организовал проводку:
См. Рис. 1 и 5. Заземление: Сначала я хотел заземлить все компоненты в одном месте. Я читал здесь о «наземной звездной конфигурации», и это имело для меня смысл. Но есть цена, которую нужно заплатить: множество проводов, идущих к центральному заземлению, вызывают настоящую спагетти в проводке. Поэтому после одной или двух неудач я решил заземлить детали в двух разных, но близких местах.
Регулятор объема:
Начни легко. См. Рисунок 2. Средний вывод идет к усилителям через резистор 1 кОм. Еще один провод идет на землю, оставшийся провод должен быть подключен ко входу. Нужно обратить внимание и припаять на потенциометр по два резистора на канал.
Разъемы:
Я установил разъемы на алюминиевую заднюю пластину. Проблема с проводкой начинается здесь: все разъемы должны быть заземлены, в результате 6 выводов к болту «заземления звезды» M4 на задней панели.Постарайтесь обрезать заземляющие провода как можно короче. Плетеные провода занимают место. См. Рис. 3. Начните с выбора одного из контактов разъема XLR в качестве заземления и подключите его к заземлению звезды. Также соедините заземление звезды на задней панели с заземлением звезды 2 на «полу».
V + и V-:
См. Рисунок 5. Я сделал выводы для соединений V + и V- сплошным электрическим проводом. Провода подключаются к разъемам на 16 ампер, которые прикручиваются к деревянному полу. Припаяйте выводы от штекера XLR к V + и V-.
Запишите номера контактов XLR, которые теперь подключены к заземлению, V + и V-. Это понадобится вам при подключении другой стороны штекера XLR к шнуру питания блока питания!
Радиатор:
Я приклеил кусок алюминиевой трубки (30×30 мм) по ширине пола эпоксидной смолой. Я сделал в нем несколько разрезов, чтобы улучшить вентиляцию и добавить немного площади. Недостатком этой конфигурации является то, что линейные провода и заземляющий провод должны проходить с по радиатора.Я накрыл провода термоусадочной трубкой, чтобы защитить их от тепла. Береженого Бог бережет.
Подключите его:
Теперь все готово к подключению. Подключите потенциометр к линейному входу и заземлению через радиатор. Затем установите оба усилителя на радиатор. Начните соединять провода один за другим, обрезая их как можно короче. По возможности используйте термоусадочную пленку, чтобы изолировать паяные соединения. Инцидент со спагетти происходит прямо у вас под руками! Приложив немного терпения и приличного паяльника, вы доберетесь до цели.
Цепь усилителя мощностью 150 Вт
Схема недорогого усилителя мощностью 150 Вт
В этом проекте мы создаем простую схему усилителя мощностью 150 Вт.
ОписаниеЭто самая дешевая схема усилителя на 150 Вт, которую вы можете сделать, я думаю. Основанная на двух силовых транзисторах Дарлингтона TIP 142 и TIP 147, эта схема может обеспечить выдачу 150 Вт Rms на динамик 4 Ом. ; затем попробуйте это.
TIP 147 и 142 — это дополнительные транзисторы на паре Дарлингтона, которые могут выдерживать ток 5 А и 100 В, известные своей прочностью.Здесь два транзистора BC 558 Q5 и Q4 подключены как предварительный усилитель, а TIP 142, TIP 147 вместе с TIP41 (Q1, Q2, Q3) используются для управления динамиком. Эта схема спроектирована настолько прочно, что ее можно собрать даже на Перфорированная плата или даже пайка контактов. Схема может питаться от двойного источника питания +/- 45 В, 5 А. Вы должны попробовать эту схему. Она отлично работает!
Блок предусилителя этой схемы основан на Q4 и Q5, которые образуют дифференциальный усилитель. Использование дифференциального усилителя во входном каскаде снижает шум, а также обеспечивает возможность применения отрицательной обратной связи.Таким образом улучшаются общие характеристики усилителя. Входной сигнал подается на базу Q5 через разделительный конденсатор постоянного тока C2. Напряжение обратной связи подается на базу Q4 от перехода резисторов 0,33 Ом через резистор 22 кОм. Комплементарный двухтактный каскад класса AB построен на транзисторах Q1 и Q2 для управления громкоговорителем. Диоды D1 и D2 смещают дополнительную пару и обеспечивают работу класса AB. Транзистор Q3 управляет двухтактной парой, а его база напрямую соединена с коллектором Q5.
Принципиальная электрическая схема и список деталей. Принципиальная схема усилителя мощностью 150 Вт Печатные платыдля этого проекта можно заказать через PCBWay . В ближайшее время мы загрузим образец файла печатной платы (для загрузки).
Примечания.- Помните, что TIP 142 и 147 — это пары Дарлингтона. Они для простоты показаны на рисунке как обычные транзисторы. Так что не запутайтесь. Даже если внутри каждого из них 2 транзистора, 2 резистора и 1 диод, только три контакта, база эмиттер и коллектор выходят наружу.Остальные подключаются внутри, так что для простоты можно принять каждый из них как транзистор.
- Используйте хорошо регулируемый и фильтрованный источник питания.
- При необходимости подключите 10K POT последовательно ко входу в качестве регулятора громкости. На принципиальной схеме не показано.
- Все электролитические конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт.
Источник питания для этой схемы.
Нерегулируемый двойной источник питания A + 40 / -40 для питания этого усилителя показан ниже. Этого блока питания достаточно для питания одного канала, а для стереосистем удваивают номинальные токи трансформатора, диодов и предохранителей.
Блок питания для этого проекта TIP 142 & 147 Внутренняя схема и распиновка. СОВЕТ 142-СОВЕТ 147 Схема выводов со схемамиПримечание: — Мы объяснили, как создать схему этой схемы и ее печатной платы с помощью онлайн-инструмента EDA — EasyEDA . Вы можете прочитать статью, чтобы понять, как нарисовать и разработать печатную плату этой схемы.
У нас есть более подробный список схем усилителей, которые вы можете посетить;
1.Схема стереоусилителя 2 x 60 Вт — разработана с использованием LM4780, ИС аудиоусилителя, которая может выдавать выходную мощность 60 Вт RMS на канал на динамики 8 Ом. Преимущества использования этой ИС — низкий уровень гармонических искажений по сравнению с другими усилителями ИС аналогичной категории и степень отклонения источника питания 85 дБ. Кроме того, для этого требуется минимум компонентов и встроенная функция отключения звука.
2. Схема усилителя наушников — Это простая схема, в которой используются только 3 транзистора, которые можно использовать для управления наушниками.Он может быть легко собран любым и может питаться от батареи на 3 вольта.
3. Схема усилителя на МОП-транзисторе — В этой схеме используются два МОП-транзистора и один транзистор; что позволяет легко построить схему. Он может обеспечить выходную мощность 18 Вт на динамик 8 Ом или 30 Вт на динамик 4 Ом; Вы можете делать это так, как вам нравится. Еще одно преимущество этой схемы — минимальное использование компонентов.
4. Усилитель мощностью 40 Вт с использованием TDA1514 — TDA1514 — это высококачественный Hi-Fi усилитель от Philips.Требуется двойное питание + 25 / -25 вольт. Преимуществами использования TDA1514 являются низкий коэффициент нелинейных искажений, функция отключения звука в режиме ожидания, тепловая защита и другие функции. Он может обеспечить выходную мощность 40 Вт на динамик с сопротивлением 8 Ом. Для желаемой надежности этой схемы вам понадобится подходящий радиатор.
5. Схема стереоусилителя 2 х 32 Вт — Эта схема построена с использованием TDA2050, который представляет собой микросхему аудиоусилителя класса AB мощностью 32 Вт (монолитную). Эта ИС имеет множество функций, таких как тепловое отключение, низкий коэффициент нелинейных искажений, защита от короткого замыкания и т. Д.В этой схеме используются две из этих микросхем TDA205o; по одному на каждый канал. Для питания этой схемы требуется двойной источник питания на 18 вольт.
| № | Усилители мощности и аксессуары | Описание | Дата | Флаги | |
| 03 | Усилитель мощности 60 Вт / 8 Ом | Мой старый верный дизайн усилителя мощности — последнюю (и гораздо лучшую версию) см. В Project 3A | 2007 | ||
| 10 | 20 Вт, класс A, усилитель мощности | Истинный усилитель мощности класса A для систем с низким энергопотреблением или триампинга | 2000 | ||
| 12 | Простой ток F / B Amp | Обновление очень старой конструкции 60 Вт / 8 Ом (ранее ошибочно называлось «El-Cheapo» | 2012 | ||
| 12a | El-Cheapo | Это настоящий Эль-Чипо, представленный более или менее в том виде, в котором он был опубликован (1964 г.).Дизайн 30 Вт / 8 Ом | 2012 | ||
| 19 | Однокристальный усилитель мощности 50 Вт | Использование микросхемы питания National Semiconductor LM3876. | |||
| 23 | Индикатор ограничения мощности усилителя | Быстрый и точный индикатор, показывающий ограничение усилителя (Обновлено) | 2005 | ||
| 33 | Защита громкоговорителей и отключение звука | Защитите громкоговорители от переходных процессов при включении и выключении, а также от неисправностей усилителя.(См. Важные обновления этого проекта) | 2007 | ||
| 36 | Смерть Дзен (DoZ) | Ультра простой, высокопроизводительный усилитель мощности класса А. Многие люди построили этот усилитель, и все они очень довольны. Платы Revision-A теперь доступны. | 2005 | ||
| 3A | 60-100 Вт усилитель мощности Hi-Fi | Обновленная версия Project 03. Этот усилитель, способный обеспечить мощность до 100 Вт на 4 или 8 Ом (с разными напряжениями питания), должен удовлетворить почти всех.Он отличается превосходными характеристиками , прост в сборке и является очень прочным и надежным усилителем. Один из самых популярных проектов ESP. | 2009 | ||
| 3B | 25 Вт Hi-Fi усилитель мощности класса A | Измененная / обновленная версия проекта 3А. Этот усилитель мощностью около 25 Вт на нагрузке 8 Ом должен удовлетворить тех, кто предпочитает идею подхода к звуку класса А. | 2004 | ||
| 53 | Ограничитель выходной мощности | Подходит для аренды оборудования или если вы хотите ограничить мощность усилителя, чтобы дети не взорвали ваши колонки.Простой ограничитель, который можно установить на требуемую мощность с помощью подстроечного регулятора, и никакая перегрузка не превысит установленный предел мощности. | 2000 | ||
| 56 | Переменное сопротивление | Проект DoZ обещал возможность изменять выходное сопротивление усилителя, но это применимо к любому усилителю. Вот подробности. Это банально — НЕТ! Стоит ли прилагать усилия? АБСОЛЮТНО. Вы никогда не узнаете возможных преимуществ (или других), пока не попробуете это. | 2012 | ||
| 68 | 300 Вт 500 Вт Усилитель сабвуфера | Безусловно, самый крупный (серьезный) усилитель мощности, который я опубликовал, этот усилитель разработан специально для сабвуферов и идеально подходит для систем с электронной эквализацией. | 2007 | ||
| 72 | 20 Вт / канал стерео усилитель IC | Созданный на основе универсального LM1875 от National Semiconductor, этот усилитель идеально подходит для динамиков ПК, объемного звука или высокочастотных усилителей в триампированных системах. | 2013 | ||
| 76 | Усилитель мощности на базе операционных усилителей | Это совместный проект, представляющий интерес, особенно в качестве обучающего упражнения. Его просто построить, и он станет хорошим первым проектом. | 2017 | ||
| 83 | Усилитель мощности ведомого МОП-транзистора | Еще один созданный проект, который будет интересен тем, кто ценит простоту и хорошую производительность.Как и Project 76, его просто построить, и он станет отличным первым проектом. | 2016 | ||
| 101 | MOSFET усилитель мощности | Этот усилитель мощности с МОП-транзисторами имеет наивысшие характеристики из всех протестированных мною аналогичных конструкций, с исчезающе низким уровнем искажений и широкой полосой пропускания. Он также проще большинства, но в результате ничего не теряет. | 2001 | ||
| 114 | Усилитель класса D | Подробные сведения о создании стерео (или даже многоканального) усилителя или усилителя сабвуфера с использованием новых усилительных модулей ColdAmp BP4078 Class-D. | 2005 | ||
| 115 | Усилитель GainClone | Эта статья состоит из двух частей и описывает с фотографиями и рисунками, как построить очень красивый корпус GainClone. Используя платы P19 и (опционально) P88 + P05. | 2006 | ||
| 116 | Сабвуферный усилитель класса D | Здесь описывается полный «пластинчатый» усилитель для сабвуферов. Использование эквалайзера P84 и субконтроллера P48 или P71.Питание осуществляется от модуля усилителя ColdAmp BP4078 класса D. Эти модули (и все печатные платы) доступны в ESP. В статью включены все детали шасси. | 2006 | ||
| 117 | 1,5 кВт усилитель мощности | Безумие! Этот проект разработан специально для тех, кто считает, что власти никогда не бывает слишком много. Надеюсь, после прочтения этого постоянные просьбы о дополнительной мощности прекратятся. Он способен вывести из строя любой подключенный к нему громкоговоритель, независимо от заявленной мощности. | 2006 | ||
| 120 | Защита ломом | Схема защиты громкоговорителя с помощью лома — это последнее средство, но если она спасет дорогой громкоговоритель, она окупится во много раз. | 2007 | ||
| 127 | TDA7293 Усилитель мощности | Простой в сборке двухканальный усилитель мощности с использованием микросхем TDA7293 Power Opamp. Доска для этого очень мала, поэтому при необходимости ее можно легко разместить в ограниченном пространстве. | 2009 | ||
| 137 | Усилитель с усилителем | Полный предусилитель, кроссовер и усилители мощности, разработанный для активных громкоговорителей PA. Может также использоваться для замены усилителя в кабинетах Leslie, системах для вечеринок и т.д. | Кажется, есть некоторая загадка в усилителях, которые не подключаются к сети и поэтому считаются (по крайней мере, некоторыми) более «чистыми».Однако вам не нужно раскошелиться на удача | 2016 | |
| 175 | BTL Amp DC Protection | Схема защиты динамика усилителя BTL (мостовая нагрузка) с однополярным питанием, используется, когда P33 не может использоваться из-за смещения постоянного тока усилителя. | 2017 | ||
| 178 | Низковольтный усилитель мощности | Методы, которые можно использовать для создания маломощного усилителя мощности низкого напряжения. В идеале он должен иметь гораздо лучшую производительность, чем обычный LM386 и ему подобные | 2018 | ||
| 180 | Усилитель ‘Power Meter’ | Добавьте этот измеритель к своему усилителю мощности, чтобы получить немного шика, который (в отличие от большинства) не просто «конфетка для глаз», а на самом деле показывает, насколько вы близки к отсечению. | 2018 | ||
| 186 | Рабочий стол усилитель | Однокристальный рабочий усилитель мощности 25 Вт / 8 Ом.Идеально подходит для тестирования динамиков, отслеживания сигналов, тестирования предусилителей и множества других целей. | 2019 | ||
| 208 | Блок динамика Защита от постоянного тока | Автономная схема защиты постоянного тока для корпусов динамиков . Не хотите, чтобы какой-то случайный сбой усилителя убил ваши дорогие колонки? Эта схема должна обеспечивать некоторое спокойствие. | 2020 | ||
| No. | Усилители / адаптеры для наушников | Описание | Дата | Флаги | |
| 24 | Усилитель для наушников Hi-Fi | Предоставлено читателем, это очень хорошая схема — наслаждайтесь лучшими характеристиками наушников | |||
| 70 | DoZ Усилитель для наушников | DoZ — хороший маленький усилитель, и мне пришло в голову, что он идеально подходит для использования в наушниках.Благодаря использованию мощных транзисторов меньшего размера (и гораздо меньшего радиатора) характеристики наушников превосходны. Печатные платы Revision-A уже доступны. | 2005 | ||
| 100 | Адаптер для наушников | Этот адаптер предназначен для подключения наушников к усилителям мощности, не оборудованным таким оборудованием. Он очень прост и легко адаптируется к усилителям практически любой мощности. | 2003 | ||
| 109 | Портативный усилитель для наушников | Этот добавленный проект поддерживает перекрестную подачу и предназначен для портативного использования.Его, естественно, также можно использовать как устройство с питанием от сети, что должно удовлетворить большинство пользователей наушников. | 2005 | ||
| 113 | Hi-Fi усилитель для наушников | Хотя есть несколько других усилителей для наушников, этот очень красивый, очень гибкий, и доступны печатные платы. Он действительно работает очень хорошо. Он легко адаптируется для использования поперечной подачи (в качестве внешнего модуля) и работает от регулируемого источника для минимального шума | 2005 | ||
| No. | Предусилители и аксессуары | Описание | Дата | Флаги | |
| 02 | Простой высококачественный предусилитель Hi-Fi | Как говорится — простой качественный предусилитель. Имеет все стандартные возможности и легко модифицируется в соответствии с вашими требованиями. Примечание: Этот проект теперь заменен Проектом 88 (но его все еще стоит прочитать). | 2000 | ||
| 06 | Фонокорректор (RIAA) Предусилитель | Очень качественный фонокорректор с подвижным магнитом — немногие схемы могут лучше этого.Производительность отличная (также см. P187 ниже, если вы используете картридж с подвижной катушкой) | 2013 | ||
| 25 | Фонокорректоры для всех | Схемы для датчиков с подвижной катушкой и подвижным магнитом, ряд различных схем выравнивания и полное описание выравнивания RIAA | |||
| 32 | Автомобильный аудио предусилитель + искусственная земля | Специально для автомобильных аудиосистем. Включает некоторые основные идеи о том, как использовать искусственную землю на других обычных) аудиосхемах | |||
| 37 | Смерть предусилителя Zen | «Минималистичный» предусилитель с превосходными характеристиками, разработанный для работы с усилителем мощности DoZ (или любым другим).(последнюю версию см. P37-A) | 1999 | ||
| 37-A | Смерть предусилителя Zen (Rev A) | Обновленная версия «минималистичного» предусилителя, теперь использует двойные шины питания (используйте источник питания P05). | 2007 | ||
| 51 | Драйверы симметричной линии | Используйте их, чтобы устранить гудение для длинных сигнальных проводов или когда вы не можете устранить этот & * & $$ # гул в своей системе | 2000 | ||
| 80 | Обратный эквалайзер RIAA | У вас есть неиспользуемый вход для фонокорректора? С помощью этого небольшого проекта вы можете использовать его для любого другого источника сигнала или протестировать фонокорректоры на предмет правильной эквализации. | 2001 | ||
| 87 | Драйверы симметричной линии II | Еще несколько примеров симметричных линейных передатчиков и приемников с более высокими характеристиками, чем в Project 51. Не забудьте проверить раздел «Эй! Это обман» — вы можете быть удивлены результатами, полученными с помощью этого метода. | 2002 | ||
| 88 | Высококачественный звуковой предусилитель — Mk II | Project 02 практически устарел, поэтому я решил, что пришло время для обновления.В этой новой версии доступны печатные платы, и ее производительность не хуже или лучше, чем у лучших коммерческих предложений. Очень гибкий дизайн, поэтому плату можно использовать везде, где требуется предусилитель. | 2002 | ||
| 91 | 78 об / мин и фонокорректор RIAA | Существует явная нехватка профессиональных фонокорректоров DIY, способных работать с огромным количеством различных стандартов, которые использовались для записи со скоростью 78 об / мин. Этот проект основан на предусилителе P06 (и может использовать ту же печатную плату) и даст непревзойденные результаты | 2002 | ||
| 97 | Hi-Fi Preamp | В отличие от большинства моих проектов, он был разработан с печатной платы наоборот.Он предназначен для использования с горшками, установленными на печатной плате, и обеспечивает регуляторы низких и высоких частот, баланса и громкости. Совершенно новый метод снижения чувствительности регуляторов тембра дает вам полный диапазон или очень ограниченный контроль для незначительных исправлений. | 2008 | ||
| 99 | Дозвуковой / шумовой фильтр — платы Rev-B | Обычный, но очень эффективный фильтр для удаления посторонних дозвуковых шумов с виниловых дисков, как для прослушивания, так и для записи на компакт-диск.Очень крутой фильтр 36 дБ / октава удаляет частоты ниже 17 Гц. | 2009 | ||
| 104 | Цепь приглушения предусилителя / кроссовера | Полезное дополнение к любому проекту кроссовера или предусилителя, который требует создания грубых шумов — обычно сразу после выключения питания. Может быть расширен до необходимого количества каналов и использует легкодоступные части. | 2004 | ||
| 107 | Переключатель фазы / полярности | Простые схемы переключения для обеспечения нормальной или инвертированной полярности сигнала.Может использоваться для экспериментов с концепцией «абсолютной фазы» или где-либо еще, где может быть полезна переключаемая схема изменения полярности. | 2004 | ||
| 110 | ИК-пульт дистанционного управления | Наконец-то появилось то, о чем просили читатели, — полный (простой, но функциональный) инфракрасный пульт дистанционного управления для предусилителей. Он предоставляет драйвер для моторизованного потенциометра для регулировки громкости и реле для отключения звука, а также доступны короткие комплекты | 2004 | ||
| 141 | Предварительный усилитель на основе VCA | Если вам нужен многоканальный предусилитель с единым регулятором громкости для всех, возможно, это именно то, что вы ищете.Идеально для домашнего кинотеатра! У вас может быть от 2 до 8 каналов, а при необходимости и больше. Использует чип THAT2180 VCA для отличной производительности | 2013 | ||
| 163 | Переключение входа предусилителя с помощью реле | Как использовать реле для переключения входов, включая несколько вариантов логического управления, позволяющих выбирать вход нажатием кнопки | 2016 | ||
| 167 | MOSFET Последователь и защита цепи | Многим людям нравятся их ламповые предусилители, но если они подключены к схемам операционных усилителей, «скачок» напряжения при включении может вызвать повреждение.Также предусмотрены ведомый полевой МОП-транзистор и схема подавления | 2016 | ||
| 171 | Инфразвуковой переводчик | Инфразвук (между 1 Гц и 20 Гц) обычно не слышен, но этот проект позволяет слышать звук с помощью генератора, управляемого напряжением, для перемещения низких частот в слышимый диапазон | 2016 | ||
| 176 | Полностью дифференциальный усилитель | P87A и B существуют уже много лет, но иногда вам нужен наилучший возможный коэффициент подавления синфазного сигнала (CMRR).Эта схема делает именно это. | 2018 | ||
| 187 | Усилитель с подвижной катушкой | Фонокорректор P06 был идеальной конструкцией для огромного количества людей с тех пор, как был опубликован, но предусилитель с подвижной катушкой не был тем, чем я хотел заниматься. Теперь это изменилось, и представленные конструкции будут превосходить большинство дискретных схем. Включает обсуждение шумовых и малошумящих схем. | 2019 | ||
| 188 | Декодер объемного звука (Mk.II) | В то время как Project 18 показывает декодер объемного звука, этот гораздо более полный и использует готовые печатные платы, поставляемые ESP. Он работает, и действительно работает очень хорошо. Он включает в себя схему вычитания, цифровую задержку (Project 26A) и симметричный выход, который обеспечивает сдвинутые по фазе сигналы для громкоговорителей объемного звучания. | 2019 | ||
| 194 | Отведено | Н / Д | |||
| 199 | ABC NYE EQ | Эквалайзер для новогодних концертов ABC (только для Австралии, но…) Прекратите приглушенный звук, транслируемый ABC! | 2020 | ||
| 202 | Пьезо-предусилители | Пьезогитара / скрипка / контрабас и т. Д. Звукосниматели широко распространены, и я подумал, что пришло время предложить несколько вариантов. Включает один из менее известных типов — усилитель заряда (включая керамические звукосниматели) | 2020 | ||
| № | Кроссоверы, фильтры и эффекты | Описание | Дата | Флаги | |
| 08 | 2-полосный электронный кроссовер | Обычный электронный кроссовер 3-го порядка | 1999 | ||
| 09 | 24 дБ / октава 2/3-полосный Xover | Выравнивание Линквица-Райли и фазовая когерентность !! Это необычайно красивый кроссовер, который подходит для топовых Hi-Fi или профессиональных инсталляций. | 2007 | ||
| 18 | Простой декодер объемного звука | Линейные активные и пассивные версии декодера «матрицы Хафлера» | 1999 | ||
| 21 | Контроллеры ширины стерео | Два на выбор.Расширение или сжатие стереофонической звуковой сцены | 1999 | ||
| 26 | Цифровой блок задержки | Цифровая задержка и вся информация для создания полной системы объемного звучания (Примечание — IC задержки больше не доступен) | 2012 | ||
| 26A | Цифровой блок задержки | Цифровая задержка на основе популярной микросхемы PT2399. Очень гибкий блок с множеством приложений | 2012 | ||
| 28 | Параметрический / сабвуферный эквалайзер | Упрощенная версия, которая на удивление хорошо работает и имеет больше возможностей, чем большинство более сложных схем | 2006 | ||
| 48 | Процессор сабвуфера | Используя принцип ELF ™ «Extended Low Frequency», этот процессор предназначен для работы драйвера сабвуфера ниже его резонансной частоты.Это означает, что коробка небольшая, резонанс может быть (сравнительно) высоким, а нагрузка полностью предсказуема. | 2004 | ||
| 48A | Процессор сабвуфера, версия A | Работает во многом так же, как и оригинальный P48 (см. Выше), эта новая версия процессора P48 предназначена для управления сабвуфером ниже его резонансной частоты. Последняя версия намного более гибкая, чем оригинальная. (Создано 12 января 2009 г.) | 2009 | ||
| 63 | Полосовой фильтр с множественной обратной связью | Это основа расширяемого эквалайзера и анализатора, упомянутых ниже как перспективные проекты.Незначительно полезный сам по себе, он является идеальным строительным блоком для этих проектов, а также может быть использован для создания вокодера! | 2000 | ||
| 67 | Fast Audio Peak Limiter | Этот ограничитель пиков прост и очень эффективен. Использование дискретного полевого транзистора в качестве элемента управления усилением дает низкие искажения и очень быстрое время отклика. | 2000 | ||
| 71 | Схема преобразования Линквица | Схема Linkwitz Transform — это эквалайзер, обеспечивающий расширенные низкие частоты от любого громкоговорителя в герметичном корпусе.Эффект аналогичен эквалайзеру EAS, описанному в Project 48, но диапазон больше не только ниже резонанса, но охватывает нормальный частотный диапазон динамика. | 2000 | ||
| 75 | Графический эквалайзер с постоянной Q | Это новая конструкция с постоянной добротностью, которая позволяет изменять максимальное усиление и срезание с помощью одного горшка. В этом проекте можно использовать столько разделов, сколько вам нужно. | 2001 | ||
| 78 | 3-полосный кроссовер 12 дБ / октава | Это дополнительный проект, он описывает простую высокопроизводительную кроссоверную сеть 12 дБ / октаву | 2001 | ||
| 81 | 12 дБ / октава 2-полосный Xover | Выравнивание Линквица-Райли и фазовая когерентность — еще один очень хороший кроссовер, где 24 дБ / октава не требуется (здесь используется печатная плата P09, только с несколькими дополнительными проводными перемычками — нет дорожек, которые нужно обрезать) | 2007 | ||
| 84 | Графический эквалайзер сабвуфера | Это конструкция с постоянной добротностью с восемью 1/3 октавными полосами от 20 Гц до 100 Гц.С усилением и отключением до 14 дБ даже самый непокорный сабвуфер будет согласован, обеспечивая наилучшую производительность. | 2009 | ||
| 103 | Фазовый контроллер сабвуфера | Стандартная схема управления фазой. Ничего особенного в этом проекте нет, но после множества просьб я наконец добавил его в список. | 2012 | ||
| 123 | Кроссовер 18 дБ / октава | Небольшой сборник идей для построения активной кроссоверной сети 18 дБ / октава.Включает схему «быстрой и грязной» версии, которая дает хороший результат при минимальной стоимости | 2009 | ||
| 125 | 4-полосный кроссовер 24 дБ / октава | Полный 4-полосный кроссовер Linkwitz-Riley со сбалансированным входным каскадом, индивидуальными регуляторами уровня, встроенными регуляторами и выходными буферами. 15 октября 2009 г. | 2009 | ||
| 148 | State Variable Crossover | Идеально подходит для разработки акустических систем или может использоваться как часть системы с двойным или триамперным усилителем.Плавно регулируемые фильтры 12 дБ / октава. | 2014 | ||
| 155 | Переменные фильтры высоких и низких частот | Эти схемы распространены в микшерных консолях, но вы можете найти их полезными и в других местах. Частотные диапазоны можно настроить в соответствии с вашими потребностями. | 2015 | ||
| 170 | Активный кроссовер 6 дБ на октаву | Некоторым нравится идея кроссоверных сетей на 6 дБ. Хотя сети первого порядка мало способствуют изоляции драйверов, может быть несколько читателей, которые захотят поэкспериментировать | 2016 | ||
| No. | Эквалайзеры | Описание | Дата | Флаги | |
| 28 | Параметрический / сабвуферный эквалайзер | Упрощенная версия, которая на удивление хорошо работает и имеет больше возможностей, чем большинство более сложных схем | 2006 | ||
| 48 | Процессор сабвуфера | Используя принцип ELF ™ «Extended Low Frequency», этот процессор предназначен для работы драйвера сабвуфера ниже его резонансной частоты.Это означает, что коробка небольшая, резонанс может быть (сравнительно) высоким, а нагрузка полностью предсказуема. | 2004 | ||
| 63 | Полосовой фильтр с множественной обратной связью | Это основа расширяемого эквалайзера и анализатора, упомянутых ниже как перспективные проекты. Незначительно полезный сам по себе, он является идеальным строительным блоком для этих проектов, а также может быть использован для создания вокодера! | 2000 | ||
| 64 | Инструментальный графический эквалайзер | Разработанный специально как гитарный / басовый эквалайзер, это устройство расширяемое и на самом деле является многосекционным (23, как показано) регулятором тембра.Предлагая широкий тональный диапазон и большую гибкость, он может быть адаптирован к любому музыкальному инструменту. | 2000 | ||
| 75 | Графический эквалайзер постоянной добротности | Это новая конструкция с постоянной добротностью, которая позволяет изменять максимальное усиление и срезание с помощью одного горшка. В этом проекте можно использовать столько разделов, сколько вам нужно. | 2001 | ||
| 84 | Графический эквалайзер сабвуфера | Это конструкция с постоянной добротностью с восемью 1/3 октавными полосами от 20 Гц до 100 Гц.С усилением и отключением до 14 дБ даже самый непокорный сабвуфер будет согласован, обеспечивая наилучшую производительность. | 2009 | ||
| 149 | Графический эквалайзер для музыкальных инструментов | Гитара, бас-гитара или клавишный эквалайзер. Существенно улучшенная версия проекта 64 | 2014 | ||
| 150 | Параметрический эквалайзер на основе моста Вина | Строительный блок, который можно использовать в микшерах, предусилителях, гитарных и басовых усилителях и т. Д. | 2014 | ||
| 153 | Частотный эквалайзер с изоляцией | Эквалайзер «Isolator» очень распространен среди ди-джеев, но может быть довольно дорогим. Теперь вы можете создать свой собственный продукт со всеми необходимыми функциями | 2014 | ||
| 173 | Выравнивание рупора с постоянной направленностью | Рупоры постоянной направленности (CD) уникальны среди высокочастотных воспроизводящих устройств. Им необходимо усиление на 6 дБ / октаву для высоких частот, как предусмотрено в этом проекте | 2017 | ||
| 197 | Повышение низких частот и фильтр высоких частот | Если вам нужно уравновесить вентилируемый корпус динамика, эта схема усиления низких частот и фильтра высоких частот может быть именно тем, что вам нужно | 2019 | ||
| 199 | ABC NYE EQ | Эквалайзер для новогодних концертов ABC (только для Австралии, но…) Прекратите приглушенный звук, транслируемый ABC! | 2020 | ||
| № | Блоки питания | Описание | Дата | Флаги | |
| 04 | Двойной блок питания | Блок питания, подходящий для большинства усилителей мощностью 60 Вт. Может быть адаптирован или модифицирован для других напряжений для большей или меньшей мощности | |||
| 05 | Источник питания предусилителя | Использует внешний адаптер переменного тока.Безопасно и эффективно, без шума! (Печатная плата заменена на P05-Mini) | 1999 | ||
| 05A | Обновленный источник питания предусилителя | Все функции оригинального P05, плюс более низкий уровень шума и гораздо более универсальный | 2005 | ||
| 05C | Обновленный источник питания предусилителя | Все функции оригинального P05A плюс улучшенная схема отключения звука. | 2007 | ||
| 05-Mini | Бюджетный блок питания предусилителя | Простой двойной источник питания с фиксированными регуляторами. | 2018 | ||
| 15 | Питание умножителя емкости | Для усилителей класса A — Источник питания с чрезвычайно низким уровнем пульсаций и гораздо меньшим рассеиванием мощности, чем у регулятора | 2001 | ||
| 38 | Блок автоматического включения питания с обнаружением сигнала | Если у вас есть сабвуфер или другое оборудование, которое необходимо включить с помощью основного усилителя, это ответ. Обнаруживает сигнал и подает питание. | 1999 | ||
| 39 | Цепь плавного пуска | Предназначен для усилителей мощности с (большими) тороидальными трансформаторами, он ограничивает пусковой ток до разумного значения.Печатная плата теперь доступна для этого проекта с использованием новой схемы (показанной на странице проекта). | 2006 | ||
| 40 | Автопереключатель с измерением нагрузки | Как подать питание на всю аудиосистему, включив один элемент (обычно предусилитель). Обратите внимание, что эта версия заменена Project 79. | |||
| 43 | Ультра простой разделенный источник постоянного тока | Если вам нужен источник питания +/- и есть только адаптер постоянного тока, этот небольшой проект может быть именно тем, что вам нужно | 1999 | ||
| 44 | Двойной +/- 25 В лабораторный источник питания | Идеально подходит для тестирования вашего последнего творения, так как напряжение можно увеличивать медленно, чтобы убедиться, что все работает должным образом, прежде чем будет подано «реальное» питание.Выходной ток до 800 мА (номинал). | |||
| 69 | Блок питания 12 В | Идеально подходит для устройств с низким энергопотреблением (например, эквалайзеров или кроссоверов) в автомобилях, где требуется источник питания +/- 12 В. Этот проект является идеальной отправной точкой для всех, кто думает о создании импульсного источника питания высокой мощности, поскольку он учит основам без риска взрыва дорогостоящих вещей. | 2002 | ||
| 77 | 13.Блок питания / зарядное устройство 8 В | Блок питания для тестирования и работы с автомобильными усилителями, этот блок можно масштабировать примерно до 500 ампер! Легко собрать и идеально подходит для питания любого автомобильного усилителя для тестирования или обслуживания. | 2003 | ||
| 79 | Текущий переключатель автоматического определения силы тока | Переключатель измерения тока позволяет включать несколько устройств, просто включив одно главное устройство. Используйте его для активации всего Hi-Fi, включив предусилитель, или для включения всех периферийных устройств вашего ПК, когда вы включаете компьютер. | 2001 | ||
| 89 | Поставка переключения режимов автомобиля | Небольшой запас (P69) здесь уже некоторое время, а вот и большой. Этот источник питания рассчитан примерно на 350 Вт, хотя я предполагаю, что по большей части более подходящей будет более скромная мощность около 250 Вт. Сильноточный и полностью настраиваемый, чтобы делать то, что вы хотите. Не пытайтесь построить это без соответствующего испытательного оборудования или опыта. | 2002 | ||
| 95 | Блок питания с низким энергопотреблением | Этот небольшой источник питания предназначен только для подачи отрицательного напряжения, что позволяет использовать автомобильный источник питания для положительного источника питания.Сила тока составляет всего около 20 мА, но этого будет достаточно для правильного питания многих автомобильных аудиопроектов. | 2002 | ||
| 98 | Автоматическое зарядное устройство для аккумулятора Hi-Fi | Довольно много людей любят использовать батарейный источник питания для предусилителей, особенно, поскольку постоянный ток полностью плавный, а батареи практически бесшумные. К сожалению, их тоже нужно заряжать, и этот проект предназначен для автоматического отключения зарядного устройства при включении предусилителя и его повторного подключения при выключении предусилителя. | 2003 | ||
| 102 | Простой предварительный регулятор | Очень многие конструкторы хотели бы иметь возможность использовать P05 (источник питания предусилителя) от основного источника питания усилителя, но напряжение обычно слишком велико. Для понижения напряжения можно использовать резисторы, но они должны быть рассчитаны и не позволят использовать дополнительную нагрузку. Использование предварительного регулятора позволяет безопасно снизить напряжение, а также обеспечивает значительный уровень первоначального снижения шума. | 2003 | ||
| 108 | Защита блока питания Switchmode | Переключаемые источники питания распространены, но большинство из них не имеют какой-либо защиты — особенно самодельные типы или многие из более дешевых автомобильных усилителей. Этот внесенный в проект проект добавит защиту от перенапряжения, пониженного напряжения или высоких температур, он дешев и прост в сборке. | 2004 | ||
| 118 | Периферийный переключатель ПК | В этом сверхпростом проекте используется только модифицированная плата питания и небольшой жгут проводов в ПК.Благодаря питанию от ПК с напряжением 12 В он сверхнадежен и не может ложного срабатывания. | 2006 | ||
| 138 | Защита от пониженного / повышенного напряжения сети | Этот проект определяет, падает ли напряжение в сети ниже или выше установленного порога. Предназначен для защиты оборудования от резких колебаний сетевого напряжения. | 2012 | ||
| 142 | Простой сильноточный регулятор | Бывают случаи, когда трехконтактные регуляторы просто не могут сделать то, что вам нужно.Это может быть связано с превышением допустимого входного напряжения или необходимостью большего тока, чем они могут обеспечить. Этот регулятор не имеет хороших технических характеристик, но будет более чем приемлемым для многих задач. | 2013 | ||
| 144 | Блок управления питанием от сети | Если вам нужно включить / выключить сетевое оборудование в заранее установленной последовательности, этот проект будет именно тем, что вы ищете. Подходит для больших акустических систем, студий звукозаписи, освещения и т. Д. | 2013 | ||
| 151 | Высокое напряжение постоянного тока | Если вы хотите поэкспериментировать со схемами клапана («трубки»), вам понадобится источник питания для B + и постоянного тока для нагревателей. | 2014 | ||
| 156 | 12В триггерные переключатели | Многие ресиверы домашнего кинотеатра (также известные как аудиовизуальные ресиверы или AVR) имеют триггерный выход 12 В, и показанные схемы могут использоваться для включения оборудования при наличии триггерного напряжения | 2015 | ||
| 184 | Отсечка литий-ионной батареи | Литий-ионные батареи идеально подходят для многих проектов (особенно для испытательного оборудования), и этот проект позволяет вам гарантировать, что батарея не будет чрезмерно разряжена, если / когда вы забудете ее выключить | 2019 | ||
| 192 | Источник питания переключаемого режима с 12 В на ± 12 В | Если вы используете один настенный блок питания 12 В постоянного тока, этого часто бывает недостаточно для выполнения многих проектов.Этот источник питания дает вам ± 12 В от однополярного питания от «настенной бородавки» | 2019 | ||
| 193 | Фантомное питание от 12 В до P48 | Найти подходящий трансформатор для фантомного питания P48 не всегда просто, но этот импульсный импульсный импульсный регулятор может обеспечить + 48 В от одного источника постоянного тока 12-36 В | 2019 | ||
| 196 | Источник постоянного заряда 12 В | Этот проект в основном представляет собой версию Project 98 на 12 В, а система резервного питания от аккумулятора на 12 В полезна для электронных часов или оборудования наблюдения. | 2019 | ||
| 207 | Сильноточный источник переменного тока | Если вам нужно провести тесты на с очень низким сопротивлением , это идеально. С выходным током до 100 А (прерывистый) вы можете проверить то, что иначе невозможно. | 2020 | ||
| № | Музыкальный инструмент | Описание | Дата | Флаги | |
| 27 | Гитарный усилитель 100 Вт (Mk II) | Новая и улучшенная версия оригинального гитарного усилителя Project 27.Вам все еще нужен старый материал для деталей шкафа и тому подобного, но новое описание и схемы все здесь. Предусилитель (P27B) был переработан и теперь является Rev-A. | 2013 | ||
| 27 (старый) | Гитарный усилитель мощностью 100 Вт | Оригинал блока выше. Сохранено для потомков и содержит детали корпуса динамика (может все еще понадобиться для новой версии). | 2004 | ||
| 29 | Блок тремоло | Универсальный гитарный эффект.Это простая схема, дающая очень хорошие результаты | |||
| 34 | Пружина реверберации гитары | Пружинный ревербератор для гитарных усилителей | |||
| 45 | Простой компрессор для бас-гитары | Ультра простой компрессор, идеально подходящий для бас-гитары. Очень просто, но работает очень хорошо, и у него действительно «коренастый» звук, который нравится многим басистам — один для экспериментатора, с которым действительно легко обмануть.Может использоваться и с «обычной» гитарой. | |||
| 49 | Гитарный вибрато | Достаточно простая схема с результатами, аналогичными знаменитому гитарному усилителю Vox AC30. Также имеется уникальный элемент управления эффектами, позволяющий воспроизводить интересные звуки. | |||
| 64 | Инструментальный графический эквалайзер | Разработанный специально как гитарный / басовый эквалайзер, это устройство расширяемое и на самом деле является многосекционным (23, как показано) регулятором тембра.Предлагая широкий тональный диапазон и большую гибкость, он может быть адаптирован к любому музыкальному инструменту. | 2004 | ||
| 92 | Устройство сустейна для гитары и баса | Компрессор / лимитер для гитары, баса или записанной музыки. Использует светодиод и LDR для контроля уровня звука с низким уровнем искажений. См. Проект 145 для получения подробной информации о том, как построить линейную оптопару. | 2007 | ||
| 145 | Silent Guitar Effects Switching | Как использовать оптопары Vactrol® или DIY для переключения сигналов в гитарных усилителях.Никаких дребезгов и щелчков контактов, просто практически бесшумное переключение без каких-либо шумов. Включает подробную информацию о том, как вы можете создать свой собственный оптопару LED / LDR. | 2013 | ||
| 152-1 | Предусилитель бас-гитары — Часть 1 | Часть 1 комплексного басового предусилителя с полностью настраиваемым эквалайзером и всеми прибамбасами! Есть даже возможность использовать входной каскад клапана для тех, кто действительно думает, что есть разница. Существуют также схемы обнаружения перегрузки, которые можно использовать по мере необходимости. | 2015 | ||
| 152-2 | Предусилитель бас-гитары — Часть 2 | Часть 2 охватывает компрессию, отправку и возврат эффектов, выход тюнера и сети кроссовера для басовой системы с двойным усилением, а также кроссовер «твитер» для тех, кто хочет добавить рупор, чтобы получить резкий верх. Также описаны схемы мягкого ограничения. | 2015 | ||
| 162 | Генератор, управляемый напряжением | Генератор, управляемый напряжением (ГУН) — не то, что вам нужно каждый день, и вы, возможно, никогда не думали, что он вам нужен.Вы, наверное, были бы правы, но некоторые вещи слишком интересны, чтобы их игнорировать. | 2016 | ||
| 195 | Гитара ‘Talk Box’ | Гитарный «ток-бокс» существует уже давно, а в 1970-х годах он стал известен многими музыкантами. Он по-прежнему популярен, и вы можете создать свой собственный. | 2019 | ||
| 202 | Пьезо-предусилители | Пьезогитара / скрипка / контрабас и т. Д. Звукосниматели широко распространены, и я подумал, что пришло время предложить несколько вариантов.Включает один из менее известных типов — усилитель заряда | 2020 | ||
| 203 | Блок реверберации для гитары / Studio Spring | Полная подсистема пружинной реверберации для гитары, клавишных или студийного использования. Возможно, самая полная система реверберации, доступная в настоящее время | 2020 | PCB Ожидается | |
| 206 | Гитарный вибрато | Обновление оригинального устройства Project 49, но с использованием оптопар LED / LDR для обеспечения звука высокого уровня без искажений. | 2020 | ||
| 211 | Пружина реверберации гитары | Этот блок пружинной реверберации, использующий печатную плату усилителя наушников P113, предназначен для гитарных усилителей или студийного использования. Очень высокая производительность, и печатная плата уже доступна. | 2020 | ||
| 214 | ‘Zero Capacitance’ Свинец гитары | Если у вас есть проблемы с потерей тона при понижении громкости на вашей гитаре, этот проект будет поддерживать полную частотную характеристику практически при любом сопротивлении источника. | 2020 | ||
| № | Смесители, измерители и т. Д. | Описание | Дата | Флаги | |
| 30 | Сценический и записывающий микшер | Может быть построен в модульной форме, что позволяет использовать любое количество (или несколько) каналов. Включает посылы эффектов, канальные и мастер-вставки, а также 3-полосный эквалайзер с настраиваемой серединой.Это самый амбициозный проект по общей сложности — не для слабонервных! | 2000 | ||
| 35 | Коробка прямого впрыска (DI) | Незаменимый помощник для микшера на сцене или во время записи. Включает входы высокого и низкого уровня. Две разные версии на выбор — пассивная или активная 48 В фантом / батарея | 2005 | ||
| 50 | Тестер цепи микрофона | Этот простой проект был вдохновлен читателем, которому требовался небольшой генератор для проверки микрофонных цепей во время настройки звука.Это фиксированная частота (настроенная на A-440), обеспечивающая от 0 до 100 мВ на типичный микрофонный вход. | 2000 | ||
| 55 | PPM и измеритель объема | Универсальная и полезная схема измерителя уровня громкости, которая также может работать как измеритель пиковой программы (PPM). Посмотрите средний и пиковый выходной уровень усилителя или предусилителя. Также может использоваться с любым миксером. | 2006 | ||
| 60 | Светодиодный индикатор VU | Ничего особенного в этом светодиодном измерителе уровня громкости нет, но, тем не менее, это полезный проект.Включает в себя простую схему выпрямителя, позволяющую обнаруживать полную волну, и подходит для линейных уровней или уровней динамиков. | 2008 | ||
| 94 | Универсальный предусилитель / микшер | Небольшой предусилитель и микшер с возможностью расширения до 4 входных стереоканалов. К входу можно добавить микрофонный или фонокорректор, чтобы получился небольшой и универсальный домашний записывающий микшер. Включает регуляторы тембра. | 2005 | ||
| 94A | Универсальный предусилитель / микшер | Альтернативная схема подключения для получения большего количества входов от одной платы.Включает регуляторы тембра. | 2005 | ||
| 96 | Источник фантомного питания | Целями проектирования были чрезвычайно низкие пульсации и шум, и этот источник питания чрезвычайно тихий. Использование простого дискретного регулятора означает отсутствие труднодоступных регуляторов высокого напряжения, а также использование легкодоступного силового трансформатора. Также имеется микрофонное питание с фантомным питанием и метод согласования с резисторами питания. | 2005 | ||
| 128 | Мост измерителя VU | Создайте аналоговый стерео VU-метр для контроля уровня записи или микширования в реальном времени.Использует печатную плату P87A и совместим с симметричными и несимметричными системами. | 2010 г. | ||
| 129 | Матричный микшер | Теперь вы можете создать матричный микшер, точно соответствующий вашим требованиям. Использует универсальную печатную плату предусилителя / микшера P94. | 2010 | ||
| 135 | Измеритель корреляции фаз | Схема скорее экспериментальная, чем что-либо еще, она должна помочь любому, кто пытается построить фазомер. | 2011 | ||
| 136 | Анализатор реального времени | Этот аппаратный анализатор звука в реальном времени является дополнительным проектом, основанным на полосовом фильтре с множественной обратной связью, описанном в Проекте 63 | 2011 | ||
| 146 | Индикатор перегрузки / ограничения | Индикатор перегрузки для микшеров, предусилителей или усилителей мощности. Простая схема компаратора операционных усилителей дает быстрый отклик. | 2013 | ||
| 183 | Устройство звукового приглушения с обнаружением сигнала | Ducking — обычное приложение для систем громкой связи, видеопроизводства или где угодно, где необходимо снизить уровень фонового сигнала при наличии речи | 2019 | ||
| 205 | 4-канальный микшер | 4-канальный микшер для микрофонов или инструментов.Он построен с использованием существующих плат ESP (кроме индикатора отсечения, который будет доступен позже) | 2020 | ||
| No. | Digital Audio | Описание | Дата | Флаги | |
| 85 | Простой ЦАП S / PDIF | Это, пожалуй, самый простой приемник S / PDIF и ЦАП, который вы когда-либо найдете.Включает переключение звука с помощью реле, а также для справки доступны схемы преобразователя TTL в COAX и COAX в TTL. [Внесенный проект] Детали устарели! | 2002 | ||
| № | Испытательное оборудование | Описание | Дата | Флаги | |
| 11 | Генератор розового шума | Очень чистый генератор шума для тестирования громкоговорителей и акустики помещений | 2011 | ||
| 16 | Аудиомилливольтметр | Для тестовых усилителей (и т. Д.) — Аналоговая конструкция, от 3 мВ до 30 В со шкалой в дБ | 2006 | ||
| 17 | A-взвешивающий фильтр | Для измерения шума.Идеально подходит для использования с милливольтметром переменного тока выше | 2002 | ||
| 22 | Простой звуковой осциллятор | Для использования с милливольтметром, для проверки усилителей и динамиков | 2010 | ||
| 31 | Полнофункциональный тестер транзисторов | Просто вещь проверить транзисторы для любого проекта | 2005 | ||
| 41 | Конструкция операционного усилителя + тестовая плата | Этот проект позволит вам быстро собрать схему операционного усилителя для тестирования.Это очень простой и интуитивно понятный инструмент, незаменимый инструмент для экспериментаторов (4 операционных усилителя) | 1999 | ||
| 52 | Анализатор искажений | Простой измеритель искажений, который вы можете использовать с осциллографом или милливольтметром, этот проект позволит достаточно точные абсолютные измерения THD + шума (полного гармонического искажения), а также очень полезные сравнительные измерения. | 2007 | ||
| 58 | Набор для измерения динамиков Tone Burst | Этот проект основан на работе Зигфрида Линквица (и воспроизводится с его любезного разрешения).Проект состоит из трех частей — генератора косинусных импульсов (не волнуйтесь, это будет объяснено), микрофона и откалиброванного пикового детектора. С помощью подходящего звукового генератора можно проводить сложные и точные измерения громкоговорителей. Это довольно сложный проект, в котором используется комбинация аналоговых и цифровых микросхем. Долгожданные обновления еще не материализовались 🙁 | 2008 | ||
| 59 | Самоколебательный усилитель | Простите ?? Нет, это не апрель! Основанный на идее читателя, этот проект позволяет заставить усилитель мощности генерировать колебания с определенной частотой, устраняя необходимость в генераторе с низким уровнем искажений для измерения искажений.Включает упрощенную схему анализатора искажений. | 2000 | ||
| 74 | Простой радиочастотный зонд | Эта простая схема незаменима для любой работы с ВЧ. Используя всего 4 пассивных компонента, он использует ваш мультиметр в качестве дисплея для измерений. | 2001 | ||
| 82 | Тестовый бокс громкоговорителя | Очень простой проект, который позволяет вам быстро и точно определить оптимальную схему коррекции импеданса через громкоговоритель, чтобы гарантировать, что кроссовер действительно работает так, как вы планировали.Он также позволяет измерять импеданс. | 2001 | ||
| 86 | Миниатюрный тестовый осциллятор | MiniOsc — Высокопроизводительный тестовый генератор с выходами как синусоидальной, так и прямоугольной формы. Идеально подходит для настольного или портативного использования, имеет низкий уровень искажений (<0,2%) и расход заряда батареи менее 2 мА от одной батареи 9 В. | 2010 | ||
| 106 | h FE Тестер для транзисторов | Тестер h FE с коммутируемыми токами коллектора для тестируемого устройства, охватывающий диапазон, подходящий для выбора и согласования выходных транзисторов для таких усилителей, как JLH Class-A, ESP DoZ и т. Д. (совместный проект) | 2004 | ||
| 119 | Анализатор сигнатур компонентов | Тестируйте компоненты, пока они еще установлены в цепи — анализ сигнатур компонентов — простой способ найти неисправные детали, особенно если у вас есть работающая схема для сравнения. Имеет два диапазона напряжения и тока и подключается к осциллографу (в режиме X-Y) для отображения графической индикации узла схемы. | 2006 | ||
| 121 | Адаптер индуктивности | Измерьте индуктивность кроссоверных катушек с помощью мультиметра или частотомера.Несколько вариантов, с которыми вы можете поэкспериментировать и в итоге получить полезный инструмент. | 2008 | ||
| 124 | Эквивалент высокой мощности | Эквивалент нагрузки для тестирования усилителей (и опционально источников питания). В полной версии он предлагает импеданс от 1 Ом до 16 Ом с номинальной мощностью до 360 Вт. Это можно легко увеличить, используя охлаждение, как описано в статье. | 2009 | ||
| 130 | Обратное А-взвешивание | Это странно — я убежден, что существует потребность в фильтре / усилителе, который переворачивает кривую A-Weighting, но я не могу понять, в чем может быть эта потребность.Тем не менее, если он вам нужен, вот он. | 2010 | ||
| 139 | Монитор сетевого тока | Универсальный, безопасный и точный способ измерения (и просмотра с помощью осциллографа) сетевого тока, потребляемого оборудованием с питанием от сети. Этот проект может показаться уникальным — вы не можете купить устройство, которое делает это, но вы удивитесь, как вы выжили без него после его создания. | 2012 | ||
| 140 | Адаптер True RMS | Единственный способ измерения несинусоидальных сигналов — истинное среднеквадратичное значение, иначе ошибки могут быть значительными.Используйте этот адаптер для получения истинных среднеквадратичных значений. | 2012 | ||
| 143 | Генератор тональных пакетов / гейт | В сети не так много проектов генераторов тональных сигналов, и иногда никакое другое тестовое оборудование не позволит вам выполнить необходимые тесты. Проверьте восстановление после перегрузки усилителя, выполните неразрушающих проверок мощных динамиков и многое другое. | 2013 | ||
| 154 | Интерфейс осциллографа ПК | Осциллографы для звуковой карты ПК могут быть удобны, но вам нужна эта схема, чтобы убедиться, что она не взорвется, если вы подключите к ней более нескольких вольт | 2015 | ||
| 158 | Испытательный малошумящий предусилитель | Время от времени вы обнаруживаете, что вам нужно слушать или измерять сигналы, которые намного ниже минимального уровня шума вашего настольного усилителя или осциллографа.Это то, что вам нужно с коэффициентом усиления 20, 40 и 60 дБ. | 2015 | ||
| 164 | Signal Tracer для поиска неисправностей | Версия этого проекта была показана на страницах устранения неполадок, но теперь это самостоятельный проект. Представленное здесь устройство простое, дешевое и работает от батареи 9 В, поэтому его можно использовать практически где угодно. | 2016 | ||
| 165 | Тестер клапанов для специалистов по обслуживанию | Если вы обслуживаете ламповые усилители, вам необходимо иметь возможность тестировать клапаны в условиях, в которых они работают в фиксируемом усилителе.Этот тестер предназначен именно для этого, но это , а не универсальный тестер. | 2016 | ||
| 168 | Измеритель низкого сопротивления | Большинству людей не нужно иметь возможность измерять до 10 миллиомов или около того, но иногда это действительно необходимо. Этот проект показывает, как это делается. | 2017 | ||
| 171 | Инфразвуковой переводчик | Инфразвук (между 1 Гц и 20 Гц) обычно не слышен, но этот проект позволяет слышать звук с помощью генератора, управляемого напряжением, для перемещения низких частот в слышимый диапазон | 2017 | ||
| 172 | Ваттметр для измерения мощности переменного тока | Для всех работ по обслуживанию и развитию полезно знать ток, потребляемый системой, а также теперь легко измерить потребляемую мощность. | 2017 | ||
| 174 | Генератор со сверхнизкими искажениями | Синусоидальный осциллятор со сверхнизкими искажениями, совместный проект с исключительно низкими искажениями и молниеносным временем установления | 2017 | ||
| 177 | Тестер транзисторов постоянного тока | Испытание транзисторов с постоянным коллекторным (фактически эмиттерным) током. Идеально подходит для согласования малосигнальных и силовых транзисторов (только биполярные типы) | 2018 | ||
| 179 | Синусоидальный осциллятор | A Осциллятор с мостом Вина, стабилизированный лампой накаливания | 2018 | ||
| 181 | Акселерометр | Аудио акселерометр для тестирования акустической системы (среди прочего) | 2018 | ||
| 182 | Генератор псевдослучайных шумов | Генератор шума последовательности максимальной длины (MLS) с гораздо лучшим шумом, чем транзисторный переход с обратным смещением (включает фильтр розового шума) | 2019 | ||
| 185 | Тестер полярности | Тестер полярности громкоговорителей, микрофонов и цепей.Идеально подходит для проверки того, что все в системе правильно фазировано для предотвращения звуковых аномалий. Можно проверить микрофоны, динамики, а также микшеры, предусилители, усилители мощности и т. Д. | 2019 | ||
| 186 | Рабочий стол усилитель | Однокристальный рабочий усилитель мощности 25 Вт / 8 Ом. Идеально подходит для тестирования динамиков, отслеживания сигналов, тестирования предусилителей и множества других целей. | 2019 | ||
| 189 | Аудио ваттметр | Измерьте истинную мощность от усилителя до фиктивной нагрузки или от усилителя до динамика.Обрабатывает реактивные нагрузки громкоговорителей и показывает фактическую передаваемую мощность. | 2019 | ||
| 191 | Детектор пикового напряжения и тока | Если вы не уверены, что ваш усилитель недостаточно или слишком мощный для ваших громкоговорителей, этот простой проект можно использовать для отслеживания пикового напряжения и тока, требуемых во время прослушивания. | 2019 | ||
| 207 | Сильноточный источник переменного тока | Если вам нужно провести тесты на с очень низким сопротивлением , это идеально.С выходным током до 100 А (прерывистый) вы можете проверить то, что иначе невозможно. | 2020 | ||
| 209 | Резисторы / конденсаторы Decade Box | Десятичные (или заменяющие) блоки сопротивления / емкости могут быть полезны. Есть три разных схемы, поэтому выберите те, которые вам нужны. | 2020 | ||
| 212 | Вольтметр постоянного тока с высоким сопротивлением | При входном сопротивлении 50 МОм или даже 500 МОм вы можете измерять напряжение в цепях с очень высоким импедансом. | 2021 | ||
| № | Микрофоны и микрофонные предусилители | Описание | Дата | Флаги | |
| 13 | Малошумящий предусилитель | Простая несбалансированная конструкция, подходит для микрофонов — очень низкий уровень шума | 1999 | ||
| 66 | Малошумящий сбалансированный микрофонный предусилитель | Дискретный входной каскад делает этот сбалансированный микрофонный предусилитель очень тихим и имеет отличное подавление шума.Поскольку выпуск SSM2017 был прекращен (грустно, но факт), и если вы не можете получить INA217, это может быть идеальной заменой. | 2008 | ||
| 93 | Микрофоны для записи и измерения | Введение в микрофоны, а также различные методы питания электретных капсюлей. Микрофонные предусилители с фантомным питанием и многое другое. | 2008 | | |
| 112 | Головной микрофон с фиктивной головкой | Подробная информация о том, как создать фиктивный головной записывающий микрофон.При использовании P93 или (что удивительно) P88 в качестве микрофонного предусилителя производительность вас удивит. Вы никогда не узнаете, насколько хорошей может быть запись фиктивной головы, пока не попробуете сами. | 2006 | | |
| 122 | Простой сбалансированный микрофонный предусилитель | Это «утилитарный» предусилитель. Хотя он и не предназначен там, где требуется самый низкий уровень шума, он по-прежнему достаточно тихий для большинства приложений и почти наверняка будет всем, что нужно для добавления микрофонного входа к усилителю или активному динамику. | 2008 | | |
| 134 | 4 мА Микрофон с токовой петлей | Этот тип микрофона с питанием довольно распространен для профессиональных измерительных микрофонов, но малоизвестен за пределами области измерения шума. Этот проект предоставляет всю информацию, необходимую для создания собственной микрофонной системы с токовой петлей 4 мА. | 2004 | | |
| 183 | Устройство звукового приглушения с обнаружением сигнала | Ducking — обычное приложение для систем громкой связи, видеопроизводства или любого другого места, где необходимо снизить уровень фонового сигнала при наличии речи. | 2019 | ||
| 190 | Цепь отключения микрофона | Этот простой проект может использоваться для отключения любого микрофона исполнителем, включая микрофоны с фантомным питанием. | 2019 | ||
| 204 | Сдвигатель частоты | Используется для уменьшения акустической обратной связи. Есть выбор из двух схем, одна из которых представляет собой обновленную версию первого опубликованного преобразователя частоты (Wireless World, 1973), а также дополнительную высокопроизводительную версию, которая будет иметь доступную печатную плату (по запросу и при наличии разрешения COVID-19). | 2020 | На рассмотрении | |
| № | Разные проекты | Описание | Дата | Флаги | |
| 01 | Улучшенный регулятор громкости | Регулятор громкости с использованием линейного горшка, который намного лучше, чем у большинства горшков для бревен. Также лучший контроль баланса. | 1999 | ||
| 07 | Дискретный операционный усилитель | Выход класса A.Задумывался как экспериментальный прибор, но работает очень хорошо | 1999 | ||
| 14 | Мостовой адаптер усилителя мощности | Обычный адаптер для мостового подключения усилителей мощности | 2007 | ||
| 20 | Самый простой мостовой адаптер | Используйте этот простой метод и избегайте внешних цепей | |||
| 42 | Термовентилятор для охлаждения усилителя | Используйте компьютерный вентилятор на 12 В, чтобы охладить усилитель.Использует простой, но очень эффективный датчик температуры на диоде (Обновлено) | 2002 | ||
| 46 | Тепловое отключение + тепловая защита усилителя | Что произойдет, если ваш усилитель станет слишком горячим? Вероятно, это приведет к самоуничтожению или, по крайней мере, сократит срок службы устройств питания. Добавьте эту схему, чтобы либо выключить усилитель, либо активировать охлаждающий вентилятор. Это похоже на то, что я использую в своей собственной системе | |||
| 54 | FM-передатчик малой мощности | Не очень подходит для шпионской деятельности «Бонд, Джеймс Бонд», но будет полезно для ретрансляции с Hi-Fi на другой FM-приемник поблизости или использовать его в качестве беспроводного микрофона или гитарной связи.Не в той же лиге, что и коммерческие предложения, но намного, намного дешевле. | 2002 | ||
| 57 | SIM — простая версия | А! Вы говорите, что простая SIM-карта — это компромисс. Что ж, на самом деле сложная версия — это компромисс — это настоящая вещь. Малейшие отклонения в характеристиках усилителя создадут сигнал, на который SIM (монитор звукоизоляции) может с поразительной точностью отреагировать даже на самые незначительные отклонения в усилителе. | 2000 | ||
| 73 | Аудиосистема Hi-Fi для ПК | Акустическая система Hi-Fi для ПК? Вы никогда не слышали, чтобы ваша коллекция MP3, компакт-диски или игры звучали так хорошо. Если бы вы могли купить его, система такого калибра, вероятно, стоила бы вам больше, чем сам ПК — звук очень и очень хороший! | 2001 | ||
| 126 | ШИМ диммер / регулировка скорости | Эта схема представляет собой универсальный ШИМ-контроллер для низкого напряжения постоянного тока.Его можно использовать для управления светодиодным освещением 12 В, двигателями постоянного тока, нагревателями или чем-либо еще, что реагирует на управление током PWM. В схеме используются легкодоступные детали, и ею можно даже управлять через C-BUS или другие системы автоматизации, поддерживающие управление 0-10 В. | 2009 | ||
| 131 | Выключатель с активированным освещением | Это не имеет ничего общего со звуком, но я полагаю, что вы могли бы использовать его для включения Hi-Fi (вместо света), когда стемнеет.Универсальный и легко настраиваемый переключатель, активируемый светом (или температурой). | 2010 | ||
| 132 | Линейный тонарм с воздушным подшипником | Это представленный проект, и следует подчеркнуть, что он должен использоваться в качестве источника идей для людей с опытом обработки и оборудования. Требуется значительный объем работы и большие возможности для того, чтобы потратить впустую много кусочков алюминия и других материалов или создать свой собственный вариант.Если у вас есть машины — очень рекомендую. | 2010 | ||
| 133 | Звуковые интерфейсы PA-PC | Если вам нужно соединить выход ПК с системой PA или взять запись с PA, когда единственное, что доступно, — это линия громкоговорителей, этот проект показывает вам, как соединить ПК и PA, не повредив ни того, ни другого. | 2011 | ||
| 147 | BJT Muting Switch | Малоизвестная техника, которая, похоже, не может когда-либо работать — с использованием биполярных транзисторов. | 2013 | ||
| 171 | Инфразвуковой переводчик | Инфразвук (между 1 Гц и 20 Гц) обычно не слышен, но этот проект позволяет слышать звук с помощью генератора, управляемого напряжением, для перемещения низких частот в слышимый диапазон | 2017 | ||
| ABX | Компаратор ABX | Основываясь на базовой концепции Project X, в этом дополнительном проекте используются оригинальные методы настоящего тестера ABX.Его можно сделать как простой AB-тестер или создать произвольный пульт для полного ABX-тестирования. | 2002 | ||
| X | Блок переключателей A-B | Да, ребята, проект «X» прибыл (мне просто нужно было иметь его!). Это статья / проект, созданная для авторов, и она может стать предметом обсуждения для тех, кто упорно утверждает, что может слышать мельчайшие различия между усилителями. Теперь у вас есть шанс доказать это | 2000 | ||
| 198 | MOSFET реле | РелеMOSFET с использованием микросхем драйвера Si8751 / 2 MOSFET.Подходит для переключения сети (с оговорками) или для защиты громкоговорителей от высокого напряжения в случае возникновения дуги в реле. | 2019 | ||
| 200 | DIY LDR Оптопара | Создайте свой собственный «Vactrol ™ » с помощью светодиода и LDR (светозависимого резистора). Это было «трансплантировано» из статьи, где это было показано в рамках строительного проекта | 2020 | ||
| 210 | Электронные предохранители переменного и постоянного тока | Электронные предохранители для переменного или постоянного тока, с фиксацией при обнаружении неисправности.Очень быстро действует, но при необходимости его можно замедлить. Надежная защита хрупкой электроники. | 2020 | ||
| 213 | DIY усилитель, управляемый напряжением (VCA) | Это не Hi-Fi, но — это забавно создавать и экспериментировать с ним. Используя только общие детали, он идеально подходит для «утилитарных» приложений, гитарного тремоло и т. Д. | 2021 | ||
| No. | Осветительное оборудование | Описание | Дата | Флаги | |
| 62 | Контроллер освещения LX-800 | Свет всегда нужен для театра и живой музыки, и это только билет. Это амбициозный проект, требующий значительного подключения к электросети — будьте предельно осторожны. (Примечание — открывается в новом окне) Major Update! | 2005 | ||
| 65 | Стробоскоп | Разработан как дополнение к контроллеру освещения, но также может использоваться сам по себе (или с любым другим контроллером освещения). | 2006 | ||
| 90 | Изменение напряжения управления диммером | Некоторые старые диммеры Strand использовали управляющий сигнал от нуля до -10 В, а стандартное аналоговое управление — от нуля до + 10 В. Этот проект позволяет легко переходить с одного стандарта на другой | 2002 | ||
| 157 | 3-проводной Задняя кромка Диммер | Их нелегко купить, поэтому единственный вариант — построить их самостоятельно.Это первый (и единственный) полностью протестированный и работающий дизайн, который вы найдете где угодно. | 2015 | ||
| 159 | 3-проводной Leading-Edge Диммер | Их тоже нелегко купить, поэтому, опять же, единственный вариант — построить их самостоятельно. Это также первый (и единственный) полностью протестированный и работающий дизайн, который вы найдете где угодно. | 2015 | ||
| 201 | Многоканальный диммер задней кромки | Этот проект возник на основе реле MOSFET (P198) и подходит для использования в диммере Project 62 ‘LX-800’ или в качестве автономной системы | 2020 | ||
| № | Эквалайзер громкоговорителя | Описание | Дата | Флаги | |
| 48 | P48 EAS Сабвуфер и контроллер | Хотя этот проект рассматривается в другом месте, для удобства стоит добавить его здесь. Этот проект оказался очень популярным с тех пор, как он был впервые представлен, и этот интерес не ослабевает. Используя принцип ELF ™ «Extended Low Frequency», этот процессор предназначен для работы динамика сабвуфера ниже его резонансной частоты.Это означает, что коробка небольшая, резонанс может быть (сравнительно) высоким, а нагрузка полностью предсказуема. | 2000 | ||
| 71 | Схема преобразования Линквица | Схема Linkwitz Transform — это эквалайзер, обеспечивающий расширенные низкие частоты от любого громкоговорителя в герметичном корпусе. Эффект аналогичен эквалайзеру EAS, описанному в Project 48, но диапазон больше не только ниже резонанса, но охватывает нормальный частотный диапазон динамика.Обновлено | 2006 | ||
| 173 | Выравнивание рупора с постоянной направленностью | Рупоры постоянной направленности (CD) уникальны среди высокочастотных воспроизводящих устройств. Им необходимо усиление на 6 дБ / октаву для высоких частот, как предусмотрено в этом проекте | 2017 | ||
| 197 | Повышение низких частот и фильтр высоких частот | Если вам нужно уравновесить вентилируемый корпус динамика, эта схема усиления низких частот и фильтра высоких частот может быть именно тем, что вам нужно | 2019 | ||
Компоновка усилителя мощности печатной платы 500 Вт
Схема расположения печатной платыСхема усилителя мощности Super Ocl 500 Вт
Усилитель мощности мощностью 500 Вт 2sc2922 2sa1216 с компоновкой печатной платы в
Схема расположения печатной платыSuper Ocl 500 Вт Схема цепи усилителя мощности
500 Вт Схема цепи усилителя мощности
500 Вт 2 Pc2 Pc2 Усилитель Super Ocl 500 Вт Электронная схема
Усилитель мощности Super Ocl 500 Вт Схема усилителя звука
Усилитель мощности Super Ocl 500 Вт Электронная схема
500 Вт Rms Схема усилителя мощности на основе Mosfet Электронная схема
Усилитель мощности Ocly 500 Вт Rms Аудио
Made By Self 500w Audio Amplifier Circuit Diagram Pcb
Цепь инвертора мощностью 500 Вт с использованием SG3526 Irfp540
Pcb Lazer 300 500 Вт HC Audio Music Fidelity
Усилитель мощности 500 Вт 2sc2922 2sa1216 с макетом печатной платы
Моноусилитель мощностью 500 Вт с использованием 2sc5200 2sa1943 Technical Mriganka
500 Вт 2000 Вт Усилитель мощности Waty 504 Электронная схема 200
Project PcbwayСхема усилителя мощности 500 Вт Apex B500 Electronics Projects Circuits
Схема усилителя Otl мощностью 100 Вт с использованием транзисторной схемы
Плата усилителя звука мощностью 400 Вт Diy 2sc5200 2sa1943 Share
Pcb HC Lazer Music 300 500 Wide Электрическая схема усилителя звука собственной личности 500w Pcb
Усилитель мощности 2sc2922 2sa1216 500w с конструкцией макета Pcb
Инвертор мощностью 500 Вт Цепь 12 вольт к 220 вольт пайка разум
усилитель звука мощностью 1000 ватт с транзисторами 2sc5200 и 2sa1943
схема усилителя звука мощностью 700 ватт
усилитель мощности 500 Вт Rms на базе Mosfet Электронная схема
Схема усилителя мощности мощностью от 1000 Вт до 2000 Вт 3 Самодельный усилитель мощности 9000
200 Вт моно усилитель мощности доска Diy 2sc5200 2sa1943
Super Bass Power Amplifier 2sc2922 2sa1216 Audio Amplifier Bass
Amazon Com 2 ПК моно 100 Вт транзисторный усилитель мощности Bare Pcb
1000 Вт усилитель звука с транзисторами 9000 и 2sa19243 Усилитель мощности звука 1000 Вт Схема Pcbway Youtube
200 Вт 300 Вт 400 Вт 500 Вт Схема усилителя Проекты электроники Схемы
Инвертор на 500 Вт Цепь от 12 вольт до 220 вольт Пайка Mind
108 Схема цепи усилителя мощности с компоновкой печатной платы Eleccircuit Com
Pcb Power Driver Транзистор мощности Crown Электронные схемы
Схема усилителя мощности 2000 Вт Полная компоновка печатной платы в 2020 году
Схема усилителя мощности 500 Вт Диаграммы Бесплатно
Схема транзисторного усилителя звука мощностью 200 Вт
Усилитель класса D с высокими басами 500 Вт Martin Audio 9514405249 Youtube
Схема усилителя мощности 100 Вт с использованием Mosfet
Усилитель мощности мощностью 200 Вт Diy Share Project Pcbway
B500 Electronics Projects Схемы
Как создать проекты усилителя мощности класса D
Схема усилителя мощности мощностью 500 Вт Ci Схемы бесплатно
Diy 100-ваттный усилитель Mosfet Проекты самодельных схем
Skar Audio Rp 75 4abm 500-ваттный 4-канальный морской усилитель AB
500-ваттный моноусилитель с использованием 2sc5200 2sa1943 Technical Mriganka
Схема схемы усилителя мощности
с усилителем мощности2000w
Усилитель звука мощностью 1000 Вт с транзисторами 2sc5200 и 2sa1943
Усилитель мощности Mosfet Real Hi Fi, 300 Вт
Insider Компоновка печатной платы Amb Cercuit 500 Вт
Socl 504 Mono Share Project Pcbway
Компоновка печатной платы усилителя Amplifi er Pcb Layout Expert Manufacturer
Усилитель мощностью 500 Вт Diy Схема усилителя звука класса D и печатная плата
Ультралегкий усилитель высокой мощности 5000 Вт Лаборатория электроники
Эталонный дизайн класса D Irs2092 Электроника усилителя мощности
Tl494 Схема усилителя класса D 500 Вт Усилитель
Усилитель Компоновка печатной платы Усилитель мощности Компоновка печатной платы Эксперт Производитель
Простая схема усилителя звука
Усилитель мощности 500 Вт 2000 Вт Электронная схема Socl 504
Skar Audio Rp 75 4abm 500 Вт 4-канальный усилитель AB Marine 500 Вт
Усилитель мощности Skema Pcb 500 Dunia Elektronik
Усилитель мощности сабвуфера 300 500 Вт
Продукция Услуги Производитель из Амритсара
Q Вт простой усилитель мощности звука 110656 Elektor Labs
Усилитель звука мощностью 1000 Вт с транзисторами 2sc5200 и 2sa1943
Diy Схема усилителя Mosfet мощностью 100 Вт Самодельные проекты схем
Схема платы усилителя звука на 350 Вт 2n3055 Схема 2n3055 Транзисторный усилитель
PdfСхема платы усилителя усилителя 250 Вт Rms Производитель От
Как работают усилители
Insider, 500 Вт Amb Cercuit Схема печатной платы
Широкополосный ВЧ 6-метровый усилитель мощностью 600 Вт с использованием доступных устройств Ldmos
200 Вт Транзисторный усилитель звука 9000 Схема 9000 Mos 9000 Усилитель мощности Fi Eeweb Community
Цепь усилителя мощностью 150 Вт
Цепь усилителя Tl494 класса D Усилитель мощностью 500 Вт r Solderingmind Com
Усилитель Компоновка печатной платы Усилитель мощности Эксперт по компоновке печатной платы
Аудиоусилитель на базе Lm386 Полный проект с доступной схемой
Усилитель мощности на печатной плате Micro Tef 500 Вт Bostrap V2 Shopee Indonesia
Схема усилителя мощности
Super Ocl 500 Вт Как построить проекты усилителя мощности класса D
Схема усилителя звукаLm386 с печатной платой
Построить великолепно звучащий усилитель звука с усилением низких частот из
Layout Pcb Power Amplifier Sanken 500 Watt Shems
Lm386 Based Audio Circuit Amplifier Полный проект с усилителем звука на основе Lm386 Доступен
Super Bass Power Amplifier 2sc2922 2sa1216 Audio Amplifier
Power Amplifier Lazer 800 Watt Mono HC Audio Music Fidelity
Усилитель звука мощностью 1000 Вт с транзисторами 2sc5200 и 2sa1943
Усилитель мощности Yamaha P3500s серии P 350 Вт Rms X 2 при 8
Pmp40379 Одноступенчатый источник питания мощностью 500 Вт Эталонный дизайн для
Сделайте это самостоятельно с помощью схемы подключения Мощность 2000 Вт
Схема усилителя мощности 10000 Вт Pdf
Lakhwinder Electronics Плата усилителя мощностью 500 Вт Rms для Dj Rs
Circuit Zone Com Electronic Projects Электронная схема Diy
Skar Audio Rp 75 4abm 500 Вт 4-канальный усилитель AB Marine
60 Вт Схема усилителя с 2n3055
High End Palace High End предусилители
Плата усилителя звука мощностью 400 Вт Diy 2sc5200 2sa1943
Автомобильный стереоусилитель 100 Вт Ci Принципиальная схема с использованием IC
diy плата аудиоусилителя lm3886
Отличные новости !!! Вы попали в нужное место, чтобы купить самодельную плату аудиоусилителя lm3886.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая плата аудиоусилителя своими руками lm3886 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою плату аудиоусилителя lm3886 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете значительно сэкономить.
Если вы все еще не уверены в своей плате для аудиоусилителя lm3886 и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lm3886 diy audio amp board board по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
WONDOM | МАГАЗИН
Эта монофоническая плата аудиоусилителя высокой мощности способна выдавать 500 Вт в 1.Нагрузка 5 Ом для размера 6 » x 4,5 ». Этот модуль аудиоусилителя обеспечивает полную реализацию топологии класса D и технологии T-AMP от Sure Electronics, обеспечивает высокий КПД до 94% и обеспечивает высокое качество звука с низким уровнем искажений и шума. Простая установка, высокая надежность и высокая выходная мощность делают эту плату аудиоусилителя подходящей для сабвуфера, домашнего кинотеатра, DIY-аудио, автомобильной аудиосистемы, киосков и требовательных промышленных приложений. Требуется источник питания DC24V — 40V.
Высокое качество звука
Благодаря специальной конструкции компоновки печатной платы и внимательной отладке инженеров, эта плата усилителя звука высокой мощности отличается высокими звуковыми характеристиками, отношение сигнал / шум которого достигает 92 дБ, а коэффициент нелинейных искажений + N — 0.07% при 1,5 Ом, 1 Вт, 1 кГц.
Высокая надежность и длительный срок службы
Чтобы обеспечить достаточный отвод тепла для обеспечения высокой стабильности и надежности, на плате усилителя установлен малошумный вентилятор с регулируемой температурой и оптимизированный прочный радиатор. Он может хорошо работать даже в суровых условиях. Схема полной защиты, такая как защита от перегрева и защита от перегрузки по току, оснащена этой платой для обеспечения высокой надежности и длительного срока службы.
Простота установки
Четыре отверстия под винты делают эту плату усилителя простой в установке и быстрой интеграции в любой шкаф.Благодаря предварительно смонтированным интерфейсам промышленных терминалов все, что вам нужно сделать, это подключить кабели для подключения без пайки, что быстро и удобно. На борту имеется индикатор питания и фиксатора, чтобы клиенты могли видеть состояние питания платы усилителя. Функция отключения предлагается для простого управления платой усилителя.
Внешний регулятор громкости
Эта плата усилителя высокой мощности поддерживает подключаемый модуль регулировки громкости WONDOM (VC01).Вы можете регулировать громкость с помощью платы потенциометра.
В комплект входит
1шт AA-AB31513
Видео о прожигании печки и тесте на короткое замыкание: видеосвязь
Правильно ли вы выбрали усилитель для сабвуфера? ссылка на видео
- Доски StyleBoards
- Количество каналов 1
- Выходная мощность 500
- Размер 6 x 4.5 дюймов (152,4 x 114,3 мм) Набор микросхем
- T-AMP
- Теплоотвод и вентилятор
- Поддерживаемый режим нагрузки с параллельным мостом / Вход
- Односторонний линейный вход,
- Напряжение питания 24V-40V
- Выходная мощность
- 500 Вт @ 1.5 Ом 40 В постоянного тока THD + N 10%
- 393 Вт при 1,5 Ом 40 В постоянного тока THD + N 1%
- Индикатор питания и зажима
- Поддержка платы управления громкостью (VC01)
- Архитектура BTL
- Вентилятор контроля температуры
- Защита от перегрузки по току
- Оптимизированная конструкция радиатора
- Защита от перегрева
- Вес: 686 г / 1,51 фунта (± 10%)
- Размер: 6,00 x 4,50 x 1,53 дюйма
| Параметр | Условия | Мин. | Тип. | Макс. | Агрегаты |
| Блок питания | — | 24 | 40 | — | VDC |
| Питание на холостом ходу | SD | Вкл. 14 | W | ||
| SD Плавающий, ВЕНТИЛЯТОР ВЫКЛ | — | 9.2 | 12 | Вт | |
| Энергопотребление в режиме ожидания | SD подключен к земле, вентилятор выключен | — | 0,8 | 2 | Вт |
| Максимальный ток | 500 Вт при | 500 Вт | 13,4 | — | A |
| КПД | 500 Вт при 1,5 Ом | 89 | 93 | 94 | % |
| Минимальное сопротивление нагрузки | — | 5— | Ом | ||
| Частота переключения | SD Плавающий | — | 730 | — | кГц |
| Вентилятор активен при температуре | — | — | — | — | ℃ |
| Параметр | Условия | Мин. | Тип. | Макс. | Единицы | ||||||||||
| Усиление | — | 28 | 30 | 32 | дБ | ||||||||||
| Входная чувствительность (среднеквадратичное значение) | —Вт, 500122 Вт при 1,5 кОм, | —812 | — | мВ | |||||||||||
| Входное сопротивление | — | — | 10 | — | кОм | ||||||||||
| Выходная мощность | @ 1.5 Ом THD + N 1% | — | 393 | — | W | ||||||||||
| при 1,5 Ом THD + N 10% | — | 500 | — | W | 3dBпри 1,5 Ом | 20 | — | 20K | Гц | ||||||
| THD | при 3 Ом, 1 Вт, 1 кГц | — | 0,07 | — | 0,07 | — | % | % | — | % , 1 кГц | — | 0.076 | — | % | |
| Уровень шума на выходе | A-взвешивание, вход подключен к заземлению | — | 319 | — | мкВ | NR | NR 1% | — | 92 | — | дБ |
усилитель DIY наборы усилителей на продажу | Покупайте с Afterpay
Что нужно знать перед покупкой комплекта усилителя DIY
Если вам нравится строить вещи, то доступный комплект усилителя DIY может быть тем, что вам нужно, чтобы получить эти острые ощущения, а также предоставить вам индивидуальный усиленный звук, который вы ищете при игре на своих инструментах.Благодаря широкому спектру схем и типов мощности, доступных в различных наборах стереоусилителей, сделанных своими руками, eBay может предоставить вам именно тот комплект, который соответствует вашим предпочтениям. Это краткое, но информативное руководство поможет вам принять правильное решение, прежде чем вы сделаете окончательную покупку комплекта усилителя DIY по разумной цене.
Что означают все эти числа на различных наборах усилителей? Комплекты усилителеймогут быть довольно пугающими для тех, кто практически не разбирается в электронике.Однако есть лишь несколько важных моментов, о которых вам следует знать относительно технических характеристик усилителя. Первый — это выходная мощность, которая указывается в ваттах или обозначается буквой «Вт». Чем выше мощность, тем мощнее усилитель. Это значение может варьироваться от единичных цифр до сотен. Если вы хотите запитать очень большой динамик на большой громкости, то следует рассмотреть вариант мощностью не менее 50 Вт. Если вы хотите подключить небольшой гитарный усилитель в гостиной, то хорошим вариантом будет мощность от 1 до 10 Вт.Следующее соображение заключается в том, покупать ли твердотельный комплект или комплект, в котором используются трубки. Если вы предпочитаете более «винтажный» тон, то вы бы предпочли лампы, хотя они довольно хрупкие. Если усилитель будет часто перемещаться, лучше выбрать твердотельный усилитель.
Что означает «класс D» с точки зрения усилителя «сделай сам»?Это означает, что усилитель цифровой и поэтому не имеет ламп. Они меньше по размеру, поскольку требуют меньших силовых трансформаторов.Так как это создает меньшую общую площадь, занимаемую усилителем, они идеально подходят для использования в сабвуферах, где пространство ограничено. Если вам нужен доступный по цене комплект стереоусилителя, который будет использоваться в автомобиле, усилители класса D — разумный выбор. Они также потребляют меньше тока и выделяют меньше тепла, чем другие классы усилителей.
