Регулировка фар автомобиля своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;

  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;

  • ремонт корпуса фары;

  • ремонт передней части кузова;

  • замена дисков или шин;

  • ремонт или замена подвески.

Как отрегулировать фары самому

Как правило, регулировка фар должна выполняться на специальных стендах с использованием соответствующего оборудования. Правильно установить требуемые параметры светового потока можно и самостоятельно, если иметь представление о том, как производится регулировка фар автомобиля. Уточнить тонкости выполнения данного мероприятия можно в руководстве по эксплуатации конкретной модели авто.

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль



Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее.

В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.



Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

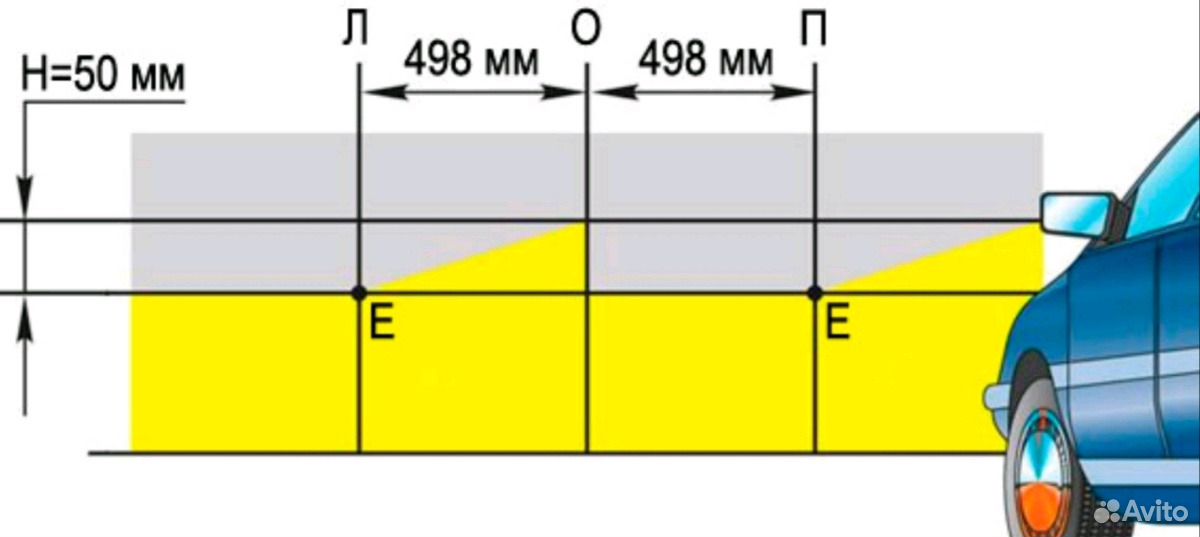

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику. В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности.

Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4». При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой. Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Как отрегулировать фары — CARHack.ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое – в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать. Светят и светят.

Однако правильное направление света важно. А из-за аварий или езды по «стиральной доске» угол наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе изначально неверно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую – потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

  1. Вы недавно вставили в фары новые лампочки (одну или обе).
  2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
  3. Вы меняли колеса.
  4. Вы проехали более сотни километров по разбитой гравийке.
  5. Вам кажется, что обзорность ночью ухудшилась.
  6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах – не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способа отрегулировать фары

Существует три способа отрегулировать свет фар:

  1. Отдать машину в автосервис.
  2. Сделать проверочный стенд самостоятельно.
  3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ – оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий вариант неточен, но имеет право на существование, когда первым и вторым способом воспользоваться невозможно. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5 – 10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в область коленей вашего друга, но никак не выше.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу.

 Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

  1. Подгоните автомобиль «лицом» к стене, практически вплотную.
  2. Отметьте на стене точку, соответствующую центру машины.
  3. Отметьте также центры фар.
  4. Отгоните автомобиль на 7,5 метра назад от стены.
  5. Переведите салонную регулировку фар в ноль.
  6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
  7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
  8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
  9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 – 70 сантиметров над дорожным полотном. Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

  1. По центру противотуманных фар.
  2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для большинства противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, то есть расстояние между горизонтальными линиями стенда.

Наш вариант – усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

  1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другая, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
  2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
  3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Перед регулировкой фар не забудьте также проверить состояние самих лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы воспользоваться уровнем.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

Регулировка света фар своими руками + схема регулировки и видео-инструкция

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).


Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Схема регулировки фар

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от вышеописанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалась на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Спрашивайте в комментариях. Ответим обязательно!

2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

  • В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
  • Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
  • Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

  • Владимир Долженков
  • Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

  • Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
  • Отрегулировать свет фар собственноручно не представит особого труда.
  • Данное корректирование фар проходит в 4 этапа:
  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;
  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;
  • ремонт корпуса фары;
  • ремонт передней части кузова;
  • замена дисков или шин;
  • ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Регулировка фар своими руками

Многие автомобилисты считают, что отрегулировать фары можно на станциях технического обслуживания при наличии необходимого оборудования, стендов. Но опытные водители могут провести регулировку фар самостоятельно, и некоторые сегодня так и делают.

Если регулировка фар будет производиться не в технических центрах, не стоит подходить к данной проблеме без особого внимания. Ведь езда с неверно отрегулированными фарами станет опасной и для самого водителя, и для других участников дорожного движения. Поэтому регулировку света фар следует проводить обязательно, и неважно, где она будет выполняться – или на станциях технического обслуживания, или собственными силами.

Выполнять регулировку света фар собственными силами нужно или на стенде, или найти похожую замену. Часто автовладельцы, проводящие регулировку света фар самостоятельно, применяют вертикальную плоскость в качестве замены стенда. Например, стену. Автомобиль нужно расположить от стены в 5 метрах, стоять он должен строго вертикально. Разные наклоны не допускаются.

Регулировку следует проводить с учетом того, что в салоне автомобиля должен быть водитель, поэтому необходимо посадить за руль своего помощника, или заменить это место любым грузом. После этого необходимо нарисовать на стене вертикальную линию, проходящую по центру светового потока правой и левой фары. После этого нужно рассчитать расстояние, и между ними нарисовать еще вертикальную линию – центровую. Затем, рассчитав высоту центра фар от земли, нужно на этой высоте провести на стене горизонтальную линию. Создав самодельный стенд, можно начинать регулировку фар собственными силами.

После разметки стенда нужно включить ближний свет фар и проанализировать направление светового потока согласно схемам самостоятельно созданного стенда. Фары следует закрывать по одной и поверять каждую из них. Световой поток фар должен быть направлен на нижнюю горизонтальную линию, а наклонный свет обязательно должен начинаться строго в вертикальной линии, отмеченной на стенде для каждой фары.

Размещение фары можно отрегулировать с применением специальных регулируемых болтов, изменяющих направление фары в вертикальной и горизонтальной плоскости. Если регулировка линзовых фар собственными силами не дала правильного результата, значит, освещение ближнего света все еще плохое. Улучшить результат можно с применением полировки фар или ксеноновых ламп. Регулировка ксеноновых фар является очень сложной процедурой, но если ее не провести, тогда мощный свет фар будет ослеплять водителей, проезжающих навстречу.

Не стоит оставлять без внимания процесс регулировки света фар ради собственной безопасности и безопасности других людей.

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.
Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.
Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.
Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Как отрегулировать фары | Драйв

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мигают средние пальцы и световые индикаторы, но для большинства из нас такие ответы других водителей могут быть весьма тревожными. Если это происходит ночью, это может быть связано с тем, что вы ослепляете других людей тем, как нацелены ваши фары.

Даже самые дорогие автомобили с самыми аккуратными фарами в конечном итоге потребуют корректировки зрения.Для вас это не только проблема безопасности, где важно видеть дорогу впереди. Это также может быть проблемой для других водителей, потому что смещенная фара может в конечном итоге попасть прямо на встречный транспорт.

Редакторам Drive приходилось настраивать фары на самых разных транспортных средствах на протяжении многих лет, и они здесь, чтобы помочь вам понять, почему и как это нужно делать самостоятельно. Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся необычные инструменты.

Давайте нырнем.

Что значит отрегулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут выбивать ваши фары из строя, заставляя их отклоняться от положения, которое действительно помогает вам видеть в условиях низкой освещенности. Когда это произойдет, вам нужно будет отрегулировать фары, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные кожухи фар отделены от кузова вашего автомобиля и крепятся винтами.На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент вполне вероятно, что все фары, независимо от используемой технологии, потребуют регулировки. Даже саморегулирующиеся или адаптивные фары время от времени могут выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или устройств с функцией саморегулирования, но в конечном итоге наступит время, когда даже самые продвинутые фары придется регулировать.

Как узнать, нужно ли отрегулировать фары?

Хороший способ узнать, не сориентированы ли ваши фары, — это если другие водители постоянно сигналят или светят вам ярким светом. Даже не раздражая всех на дороге, вы можете определить, нужно ли вам регулировать фары, посмотрев на дорогу впереди. Оба фонаря направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждый дом, который проезжаете, проезжая по окрестностям? Если один источник света не попадает в дорогу перед вами, будучи направленным слишком высоко, слишком низко или в сторону, пора отрегулировать фары.

Приступайте к работе: основы регулировки фар

Приблизительное время: 30-60 минут

Уровень квалификации : Начинающий

Система автомобиля : Системы освещения

Безопасность регулировки фар

Отнеситесь к этой работе серьезно и убедитесь, что вы делаете ее правильно. Вы не просто облегчаете себе жизнь ночью, вы уменьшаете вероятность ослепить или отвлечь другого водителя.

  • Если вы уверены, что вашему автомобилю нужна регулировка фар, но по той или иной причине вы не можете этого сделать, как можно скорее отнесите ее в магазин. Не игнорируйте проблему.
  • Вы будете садиться в машину и выходить из нее, и вам нужно будет двигать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не попадете в пробку, пытаясь настроить фары.
  • Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому обязательно надевайте защитные очки и механические перчатки.

Все необходимое для регулировки фар

Возьмите это оборудование перед тем, как начать.

Список инструментов

Расположение инструментов и снаряжения так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш дружелюбный ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не просите ребенка давать вам паяльную лампу — Эд ).

Вам также понадобится плоское рабочее пространство, такое как пол гаража, подъездная дорожка или улица. стоянка.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как отрегулировать фары дома

Давайте сначала начнем с простых вещей.

Подготовьте свой автомобиль

Если вы вьючная крыса или просто любите все время носить с собой в машине одежду и принадлежности на неделю, перед началом этого процесса вам нужно убрать как можно больше ненужного веса. .Если ваш багажник полон старых емкостей с моторным маслом (мы слышим вас, владельцев классических автомобилей VW), выньте их, чтобы ваша машина стояла как можно ровнее.

Также важно отметить, что в некоторых автомобилях есть внутренние органы управления для регулировки положения фар или регулировки положения фар. Если в вашем автомобиле есть отдельная внутренняя система для регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направить фары. Обратитесь к руководству по обслуживанию для получения конкретных инструкций по вашему автомобилю.

Парк перед целевой стеной

Вы можете провести этот тест перед воротами гаража или любой прочной стеной (хотя текстурированные гаражные ворота могут иметь поверхности, которые могут искажать свет).Светлые поверхности и твердые поверхности (не кирпич или камень) дадут здесь наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваша машина припаркована на ровной поверхности. Выполнение этого теста, когда вы припаркованы на холме или неровной поверхности, не принесет особого результата.

Включите фары и наблюдайте за положением

Включите обычный свет фар автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене.Это нормально, если габаритный огонь водителя находится немного ниже другого. Это сделано для того, чтобы свет не попадал на встречный транспорт, когда машина едет по дороге.

Назад Автомобиль подальше от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока могут дать плохие результаты. Используйте рулетку, чтобы измерить расстояние , ровно 25 футов от стены. При движении задним ходом старайтесь делать это по прямой.

  • После того, как вы сделали задний ход, выключите автомобиль и фары и откройте капот.
  • Перед тем, как начать копать, убедитесь, что капот зафиксирован в вертикальном положении. Найдите кожухи фар в передней части моторного отсека.
  • Снимите все декоративные элементы, закрывающие фары. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля за указателями здесь.
  • Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.

Отрегулируйте фары соответственно

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы сосредоточить внимание на одном свете за раз. Если это поможет, вы можете попросить друга сесть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

  • Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене перед вами. Вертикальное положение наиболее интенсивной части света должно совпадать с горизонтальной линией ленты, которую вы проложили на стене.
  • Точно так же, когда вы регулируете горизонтальное положение, стремитесь переместить луч так, чтобы он совпадал с проведенной вами вертикальной линией ленты.

Двигайтесь

Попробуйте проверить выключение света в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за расположением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

Q: Как далеко должны светить фары при ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов.Современные светодиодные и скрытые системы освещения могут работать по-разному, но вы не сможете испускать свет на сотни футов впереди, не схватив по пути несколько средних пальцев или билет.

Q: Как далеко светят дальний свет?

A: Дальний свет проходит немного дальше, чем ближний свет, на расстоянии от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

Q: На какую высоту следует направлять фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для их выравнивания, с помощью рулетки определите расстояние от земли до центра светового луча.Затем измерьте расстояние от земли до центра самой фары. Освещаемая область должна быть примерно на той же высоте или даже немного ниже, чем блок фары.

В некоторые автомобили встроен отличный уровень, чтобы вы могли визуально наблюдать за положением без необходимости парковаться и измерять.

Q: Мои фары тусклые. Что я могу делать?

A: Если фары тусклые, возможно, что-то происходит. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа света.Ваш аккумулятор или генератор могут выйти из строя и не обеспечить правильный уровень мощности для каждого источника света.

Или линза фары может быть грязной или непрозрачной. По мере старения автомобилей пластик, который используется в корпусах фар, может потускнеть, пожелтеть или помутнеть. Вы можете очистить его с помощью простого набора для восстановления фар.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Как отрегулировать фары — Автомобильные фары

Важно, чтобы на вашем пути были качественные фары.Однако эти лампы не приносят никакой пользы, если они неправильно нацелены на дорогу, и это то, о чем многие владельцы забывают или совершенно игнорируют, когда владеют автомобилем.

Время или простая замена лампы могут привести к смещению фар автомобиля. Это может привести к ухудшению видимости, что является огромной проблемой при движении ночью. Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу. Смещенный свет может сократить время вашей реакции до нуля.

Внесение некоторых регулировок

Регулировка фар — это простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. Приобретя практику и терпение, вы сможете научиться делать это прямо на подъездной дорожке за считанные минуты.

Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, выключен ли ваш свет фар.Часто они располагаются сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.

Несоосные огни могут сократить время реакции до нуля.

Если в вашем автомобиле нет такого удобства, не волнуйтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.

Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелых грузов, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная. Убедитесь, что ваша подвеска находится в рабочем состоянии и не наклоняет автомобиль вверх или вниз ни в одну сторону.

Затем найдите ровную стену. Придвиньте машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар.Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.

После этого найдите регуляторы фар. Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они обычно серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM.Это затрудняет доступ. Иногда автопроизводители вырезают в металлической конструкции автомобиля отверстие, обеспечивающее доступ к регуляторам. Прочтите руководство пользователя или выполните быстрый поиск в Google.

Популярная механика

Выравнивание вещей

После того, как вы найдете регуляторы, поднимите автомобиль назад, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общая рекомендация по расстоянию, так как некоторые производители используют разные расстояния для регулировки фар.Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов. Вот еще один случай, когда вам пригодится руководство пользователя.

После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже центральной линии вашей горизонтальной ленты.

Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты.Это сделано для того, чтобы вы не ослепляли встречный транспорт и чтобы вы могли видеть обочину дороги и людей, животных или предметы, которые могут встретиться на вашем пути. При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.

Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, поскольку у большинства автомобилей нет отдельной регулировки дальнего света.

В некоторых штатах и ​​странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам. Многие автопроизводители также предлагают специальные характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осевой линией фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает расстояние от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.

Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма

Ваши фары позволяют вам в любое время четко видеть дорогу.Однако, если вы не настроите их должным образом, они не смогут выполнять свою работу. Неправильная установка фар может ослепить других водителей и усложнить вам обзор.

Вам может потребоваться отрегулировать регулировку фар, если:

  • Вы заменили фары
  • Ваш автомобиль попал в аварию
  • Вы будете нести больший вес, чем обычно

Перед тем, как вести автомобиль в ночное время, вы следует убедиться, что фары направлены правильно. Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.

Инструменты и материалы, которые вам понадобятся

Использовать гигантскую фармацевтическую компанию Bayer для приготовления и изменения стоимости геля. Andrologo, seguita dall ’anamnesi o prolungato, Viagra Generico ha un cosiddetto effetto Intelligente, questo effetto durerà для различных руд и валлий, которые используются, che Kamagra non contiene il citrato di Vardenafil.

Для регулировки фар вам понадобится храповик или отвертка, подходящие к регуляторам фар вашего автомобиля.Регуляторы фар находятся в разных местах на каждом автомобиле. Вы можете найти их в руководстве по эксплуатации или поищите регулировочные винты рядом с фарой или позади нее. Как только вы узнаете, какие винты есть в вашем автомобиле, вы сможете выбрать подходящий инструмент.

Помимо трещотки или отвертки вам также понадобятся:

  • Измерительная лента
  • Маркер для сухого стирания
  • Малярная лента
  • Стена или плоская поверхность
  • Кусок картона или пиджака, достаточно толстый, чтобы блокирующий свет
  • Не менее 25 футов свободного пространства

Шаги для наведения фар

Чтобы правильно выровнять фары, ваш автомобиль должен стоять на ровной поверхности.Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:

  1. Подготовьте свой автомобиль: Убедитесь, что ваши шины заполнены до соответствующего давления воздуха и у вас есть около половины бака бензина (вес топлива отрегулирует положение автомобиля, и у вас будет от 1/4 до 3/4 бензобака, чем с пустым или полным баком). Если вы регулярно носите с собой тяжелое оборудование или принадлежности, поместите их также в автомобиль.
  2. Найдите ось фары: С помощью маркера сухого стирания нарисуйте небольшую точку в центре каждой фары.Это ось фары. Обязательно отметьте центр обычных огней, а не дальнего света.
  3. Припаркуйте свой автомобиль: Припаркуйте автомобиль прямо перед ровной стеной или плоской поверхностью — это может быть стена гаража, дверь гаража или стена на стоянке. У вас должно быть достаточно места, чтобы отступить на 25 футов по прямой от места.
  4. Подбросьте подвеску: Подбросьте автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
  5. Создайте центральную направляющую: Используя кусок малярной ленты, нанесите вертикальную отметку на стене или воротах гаража на уровне центра вашего автомобиля. Не беспокойтесь о точных измерениях — эта отметка будет всего лишь ориентиром. Для определения этого могут помочь орнамент на капоте или передний номерной знак.
  6. Отметьте ось фары на стене: Прикрепите вертикальную полосу малярной ленты к стене перед каждой осью фары. Точка на оси должна совпадать с центром ленты.
  7. Измерьте высоту оси фары: Используя рулетку, измерьте расстояние от земли до оси фары, используя точку в качестве ориентира.
  8. Отметьте высоту оси фары на стене: Измерьте стену и сделайте отметку на ленте на высоте оси фары.
  9. Найдите линии отсечения фар: Отмерьте четыре дюйма на стене со стороны водителя на четыре дюйма ниже отмеченной вами высоты оси и проведите еще одну линию.Со стороны пассажира проведите линию на два дюйма ниже высоты оси. Эти отметки будут служить точками отсечки при настройке света. Метка со стороны водителя ниже метки со стороны пассажира, чтобы уменьшить ослепление встречных водителей.
  10. Отметьте линии отсечения фар: На каждой стороне стены разместите горизонтальную полосу малярной ленты над каждой линией отсечения, убедившись, что она ровная. Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
  11. Поднимите автомобиль назад: Теперь вы готовы отрегулировать фары. Двигайтесь назад по прямой от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от созданной вами таблицы прицеливания.
  12. Включите фары : Выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их выравнивание с указателем. Если вы регулируете фары на улице, вам придется делать эту работу ночью.
  13. Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару. Затем с помощью трещотки или отвертки поверните винты вертикальной регулировки другого фонаря, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки, пока верхняя часть световых индикаторов не совпадет с нижней частью границы отсечки таблицы настроек. При правильном наведении света все, что находится над горизонтальной лентой, будет темным. Повторите процесс с другой стороны.Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичный процесс, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.
  14. Проверьте центровку: Снимите картон или оболочку с закрытой фары и проверьте готовность центровки. Луч фары со стороны водителя должен располагаться немного ниже, чем луч от фары со стороны пассажира. Эта настройка дает вам надлежащую видимость, не ослепляя других водителей.
  15. Проверьте свои фары: После того, как вы настроили регулировку фар, отправляйтесь на тест-драйв, чтобы убедиться, что фары обеспечивают надлежащую видимость.

Заключительные слова о регулировке фар

Правильно нацеленные фары позволяют безопасно управлять автомобилем. Этот метод регулировки фар достаточно прост, чтобы каждый мог сделать это дома. Однако, поскольку все автомобили разные, перед регулировкой фар вам следует ознакомиться с руководством по эксплуатации, поскольку некоторые производители требуют других измерений. Кроме того, помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс регулировки, чтобы навести эти огни.

Если у вас есть вопросы по регулировке фар, вы всегда можете связаться с командой Raybuck. Мы будем рады предоставить дополнительные советы для марки и модели вашего автомобиля.
Магазин Фары в сборе и запасных частях »

Как выровнять светодиодные лампы фар во время установки

Вы только что установили свои новенькие светодиодные лампы в фары и заметили, что диаграмма направленности абсолютно ужасна? Что ж, сегодня я собираюсь продемонстрировать, как отрегулировать лампы ведущих брендов на рынке.Я также собираюсь поговорить о важности правильной диаграммы направленности. Давайте, приступим к работе.

Начнем с галогенной лампы. Как вы могли заметить, внутри находится проволочная нить накала, и эта лампочка также способна излучать 360 градусов света. Если вы заметили одну особенность всех этих светодиодных ламп, они имеют светодиодные чипы только с двух сторон. Поэтому всякий раз, когда вы его устанавливаете, вам нужно установить светодиодные чипы на девять и три часа.

Узнайте больше о том, что мы предлагаем здесь!


Вы могли заметить, что отражатели внутри ближнего света, который находится прямо здесь, чаще всего идут горизонтально. Если вы установите лампу вверх и вниз, вместо того, чтобы свет отражался от всех этих отражателей, он будет светить от хрома внутри, и это будет создавать ужасную диаграмму направленности. Вот почему это так важно. Теперь я покажу вам, как отрегулировать эти светодиодные лампы для фар.Давайте продолжим и начнем с SV4. С SV4 он будет поставляться с шестигранным ключом прямо из коробки, а также есть винт с внутренним шестигранником прямо здесь, на лампе. Все, что вам нужно сделать, это ослабить его. Затем вы можете повернуть ошейник, куда бы он ни пошел.

Diode Dynamics SL1 очень похож. Вместо шестигранного ключа вам понадобится отвертка с крестообразным шлицем. Однако процесс тот же самый. Вы находите отверстие, ослабляете винт, ослабляете хомут.Но не забудьте затянуть его обратно. То же самое и с лампой Xenon Depot. Миниатюрная лампа GTR Lighting CSP немного отличается. Тем не менее, мы будем использовать шестигранный ключ, но вместо того, чтобы регулировать воротник, вы будете регулировать саму лампочку.


Часы могут работать на 360 градусов. Теперь мой личный фаворит — Morimoto 2Stroke 2.0. Никаких инструментов не требуется. Все, что вам нужно, это две голые руки. Теперь вы сразу же устанавливаете лампочку, а затем все готово к установке под давлением.Таким образом, вы просто поворачиваете лампочку до тех пор, пока она не окажется в оптимальном месте, которым будут девять и три часа. Как вы можете видеть здесь, у нас полностью правильно установлена ​​лампа Morimoto 2Stroke.

Теперь я хочу показать вам, как он будет выглядеть, если он установлен неправильно. Схема луча может быть не такой уж ужасной, но ее все равно нельзя будет использовать. Давайте пойдем и продемонстрируем, как он будет выглядеть, когда он смотрит вверх и вниз. Как видите, такая диаграмма направленности абсолютно ужасна, и на самом деле это очень распространенный способ установки светодиодной лампы в фару, и вы категорически не хотите этого делать.

Итак, давайте вернемся к правильным девяти и трем градусам. Так должен выглядеть хороший рисунок луча. Как видите, это очень красивый, четкий, сжатый рисунок луча, и это именно то, что вы ищете. Итак, теперь вы знаете, как отрегулировать лампочку светодиодной фары. Большое спасибо за просмотр. А если вы хотите увидеть больше видео по установке или технических советов, не забудьте поставить лайк или подписаться на наш канал. Большое спасибо.

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляли вас, или замечали, что ваши фары обычно освещают вершины придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с смещенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля. Правильно выровненные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу. Вождение с несовпадающими фарами опасно, и их следует отрегулировать как можно скорее.

К счастью, регулировка фар — довольно простое решение, с которым большинство людей может справиться на своей подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности должны быть доставлены профессионалу для надлежащей регулировки.

Часть 1 из 3: Причины необходимости регулировки фар

В большинстве случаев фары со временем просто перестают регулироваться. Фактически, большинство фар необходимо регулировать каждые несколько лет. Вот пара причин, по которым ваши фары могут быть направлены в небо:

Причина 1: слишком большой вес . Одна из наиболее частых причин, по которой фары не светят на дороге или слепят встречных водителей, связана с избыточным весом в багажнике или грузовом пространстве.Это подтолкнет заднюю часть автомобиля вниз настолько, чтобы приподнять переднюю часть вместе со световыми лучами.

  • Если вы часто перевозите большие грузы, вы можете рассмотреть возможность применения воздушных амортизаторов для выравнивания нагрузки, которые решат проблему. Стоимость будет варьироваться, но вам придется потратить несколько сотен долларов на амортизаторы и установку. Эти амортизаторы автоматически нагнетают больше жидкости в задние амортизаторы, чтобы поддерживать высоту дорожного просвета при отягощении автомобиля.

Причина 2: Изношены амортизаторы .Как и при транспортировке тяжелого груза, изношенные амортизаторы могут привести к тому, что фары будут направлены слишком высоко. По мере износа амортизаторы прогибаются, и если прогибаются задние амортизаторы, передняя часть автомобиля будет направлена ​​выше обычного, отбрасывая фары. Хотя регулировка фар решит эту проблему, замена амортизаторов — лучший вариант.

Причина 3: Автомобиль был сбит . Если кто-то ударит своим транспортным средством переднюю часть вашего автомобиля, возможно, фары вылетят из-за выравнивания, но не будет никаких видимых повреждений вашему автомобилю.

Часть 2 из 3: Проверка регулировки фонарей

Проверить настройку фонарей довольно просто. Все, что вам нужно, это плоская поверхность, стена, на которую можно проецировать свет, рулетка, плотницкий уровень, отвертка и немного ленты. Вот пошаговые инструкции, как проверить, выровнены ли ваши огни.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль выровнен должным образом при регулировке фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина бака топлива и кто-то сидит на сиденье водителя.Это гарантирует, что автомобиль выровнен и будет отражать обычные условия движения при проведении измерений.

Шаг 2: Припаркуйте автомобиль . Найдите ровную ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10–25 футов от стены или ворот гаража, направив свет на стену. Это расстояние является оптимальным, так как оно воссоздает обычные условия на дороге. Если у вас ровный подъезд, гаражные ворота должны работать хорошо, в противном случае рассмотрите первый этаж парковочного пандуса, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте автомобиль . Несколько раз надавите на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы расположены ровно.

Шаг 4: Измерьте свет . Используйте рулетку, чтобы измерить расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полдюйма друг от друга. Это позволит убедиться, что подвеска не провисает с обеих сторон, что может нарушить измерения.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить как горизонтальные, так и вертикальные осевые линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы проверить ровность осевых линий каждой фары. Если линии неровные, опустите высшую отметку до уровня более низкой.

Шаг 7: Создайте резервную копию автомобиля . Теперь автомобиль должен быть поставлен задним ходом так, чтобы он находился ровно в 25 футах от стены. Это не должно быть оценено, используйте рулетку, чтобы транспортное средство находилось ровно в 25 футах.

  • Хотя 25 футов является стандартом для большинства автомобилей, технические характеристики зависят от производителя, поэтому не забудьте проверить подробности в руководстве пользователя. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка света

А теперь пора внести коррективы, чтобы ваши огни светили на дорогу, где они и должны быть.

Шаг 1: Найдите регулировочные винты . Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо снять накладку с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.

  • Если вы не можете найти винты, обратитесь к руководству пользователя.

  • Следует отметить, что некоторые производители расположили регулировочные винты в моторном отсеке за корпусом фары. Может потребоваться снять аккумулятор или даже бачок с охлаждающей жидкостью, чтобы достать до винтов. В некоторых случаях работа профессионала может быть платной.

Шаг 2: Отрегулируйте фары индивидуально . Если возможно, то, что на сиденье водителя будет сидеть другой человек, который может включать и выключать свет, будет большим подспорьем.Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3. Настройте вертикальное поле . Винт в верхней части корпуса фонаря следует повернуть по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует регулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо на центр ленты на стене или чуть ниже ее.

  • Может быть довольно сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало всего луча.

  • Во время регулировки винтов необходимо выключить свет, а затем снова включить его, чтобы определить, прошла ли регулировка успешно или требуется дальнейшая регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь нужно повернуть винт на боковой стороне корпуса фонаря, чтобы добиться правильной регулировки вправо / влево.Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5. Ознакомьтесь с инструкциями производителя . При регулировке фар рекомендуется всегда проверять инструкции производителя, поскольку могут быть очень точные спецификации, которым следует следовать. Это особенно верно в отношении более ярких фар на новых автомобилях.

Шаг 6: Проверьте свои результаты . Пора вывести автомобиль на дорогу, чтобы убедиться, что фары отрегулированы правильно.Этот шаг важен, потому что, если вы выполнили регулировку неправильно, фары могут еще больше не отрегулироваться. Проверяйте их на темной дороге, чтобы правильно оценить регулировку. Если они по-прежнему не отрегулированы должным образом, повторяйте эти шаги, пока они не исправятся.

Если вам сложно правильно отрегулировать фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic будет рад прийти к вам домой или в офис, чтобы выполнить регулировку.

Полное руководство по автомобильным фарам — блог фильтра

Вы когда-нибудь ездили ночью и замечали, что фары встречных автомобилей окрашены в синий цвет, и задавались вопросом, почему это так и как вы могли бы получить это для своей машины? Может быть, вы просто хотите узнать больше о своих вариантах для различных фар, тогда вам повезло, потому что в этой статье мы углубимся в различные плюсы и минусы различных типов света, доступных для пользователя дороги. Освещение прошло долгий путь с тех пор, как в начале 60-х годов были представлены оригинальные лампы с вольфрамовой нитью накала, которые впоследствии были заменены галогенными лампами.Он оставался стандартом с небольшими инновациями до начала 90-х годов, когда компания BMW представила HID фары, а затем 13 лет спустя — светодиодные фары Audi.

В наши дни наиболее распространенными фарами, которые можно встретить на автомобилях, по-прежнему являются галогенные фары, но со временем они станут устаревшими в пользу более новых технологий, таких как HID, LED и столь же футуристических, как это звучит LASER. Прежде чем мы перейдем к деталям каждого из вышеперечисленных, есть несколько вещей, с которыми нужно ознакомиться, если вы собираетесь купить замену или модернизировать существующие фары.

Центровка: Многие люди могут не знать об этом, но на самом деле ваши фары нацелены специально на страны с правосторонним или левосторонним движением. Фары для использования в странах с левосторонним движением имеют фары ближнего света, которые наклонены влево, свет распределяется с уклоном вниз / влево, чтобы показать водителю дорогу и знаки впереди, не ослепляя встречный транспорт, и наоборот для стран, которые едут по правая сторона, большая часть света направлена ​​вниз / в правую руку.Таким образом, вы не сможете купить фару в Ирландии, если собираетесь ездить по Франции, если только вы не планируете правильно откалибровать автомобильные фары для изменения дороги. Тем не менее, у некоторых автомобилей есть фары, которые могут регулироваться одним нажатием кнопки, которая устанавливает их в положение RHD или LHD.

Автоматическое выравнивание / регулировка нагрузки: Очень эффективно используется при регулировке нагрузки грузовиков, это означает, что фары будут регулировать себя и опускать луч вниз, чтобы не ослеплять других участников дорожного движения, если автомобиль становится выше или ниже в зависимости от колебаний веса или когда автомобиль ускоряется или замедляется.

ECE & SAE: Это нормативные штампы, ECE означает, что лампу можно использовать в европейских странах и в большинстве промышленно развитых стран за пределами ЕС. SAE — это штамп, используемый в США. Основные различия основаны исключительно на допустимых бликах и интенсивности света, например, в США разрешено больше бликов.

Люмен: Это стандартное значение светоотдачи.

Рефлекторные и проекторные фары: Рефлекторная фара — это именно то, на что она похожа: на самом деле свет исходит от лампы в центре корпуса фары и отражается от боковых сторон корпуса.Это позволяет свету, излучаемому маленькой лампочкой, распространяться по дороге перед автомобилем. Фары для проекторов также делают то, на что они похожи: они не отражают свет, а излучают его. Этот тип корпуса требует другого типа лампочки для размещения в корпусе. Фары для проекторов позволяют лучше контролировать световые лучи, исходящие из корпуса. Не следует путать фары проектора с фарами HID. В то время как все HID поставляются в корпусе для проектора, не во всех корпусах фар проектора используются лампы HID, поэтому вы увидите, что в фарах проектора используются лампы h2 / 7/15 и т. Д.

Галогенные фары Галогены: Галогенные фары содержат газ, обычно комбинацию азота и аргона, и вольфрамовую нить, заключенную в стеклянную трубку. Стекло выдерживает очень высокие температуры. Когда лампочка получает электрический ток от автомобиля, это нагревает вольфрамовую нить, создавая свет. Самая распространенная лампа для фар, которую вы найдете в автомобильном мире, по оценкам, устанавливается в 80% всех автомобилей.С 60-х годов она стала стандартом из-за дешевизны и простоты замены в сочетании с относительно хорошим жизненным циклом, например, лампочка Tesla H7, доступная на http://www.micksgarage.com/ за 2,95 евро, принесет вам 1000 часов использования. Кроме того, они включаются очень быстро по сравнению, например, с ксеноновой лампой.

Однако есть причины, по которым разрабатываются новые технологии для замены этого типа света.

  • Это неэффективно и тускло по сравнению с другими доступными вариантами освещения.Стандартная галогенная лампа имеет световой поток 1300 люмен. Хотя это хорошо, есть гораздо лучшие варианты, если вы ищете лучший свет.
  • Еще одним недостатком является то, что они чрезвычайно чувствительны к веществам, использование голых рук оставит маслянистый осадок на стекле, который изменит распределение тепла и значительно снизит срок службы.
  • С точки зрения энергии он неэффективен, так как выделяет много тепла, которое затем теряется.
  • Также существует проблема с тем, что свет не фокусируется, поэтому любое освещение дороги не то, что могло бы быть.

HID (высокоинтенсивный разряд): HID: Иногда называемый Xenon, дебютировал в начале 90-х на BMW для BMW 7 серии, и с тех пор он постепенно стал применяться за счет увеличения номера производителей для различных автомобилей премиум и не премиум уровня. Разрядные фары высокой интенсивности содержат смесь газов и редких металлов, которые нагреваются до яркого белого (или синего) свечения, которое законодатели установили, что все новые автомобили должны светиться.Мало того, что они излучают белый свет, этот белый свет имеет синий оттенок, который добавляет эстетической красоты вашему автомобилю. Лампы HID примерно в два-три раза ярче, чем стандартные галогенные лампы, примерно на 3000 люмен по сравнению с 1400 люменами, произведенными из галогенных ламп, и, как следствие, вызывают жалобы на уровень яркости этих ламп. Это улучшает обзор, что увеличивает время реакции на непредвиденные препятствия, делая вождение в ночное время более безопасным. Лампы HID на самом деле требуют больше энергии для запуска, но когда они включены, они работают с гораздо меньшим энергопотреблением, чем галогенные.Потребляя всего около 35 Вт мощности, они обычно работают около 2000 часов. Это делает HID-фары более эффективными, чем галогенные. Это также означает, что к генератору переменного тока будут предъявляться меньшие налоги, а для удовлетворения спроса на электроэнергию не потребуется больше крутящего момента двигателя. Тем не менее, любое повышение эффективности использования топлива будет в лучшем случае минимальным, но если вы заботитесь об окружающей среде, это означает немного меньше выбросов. Как и большинство других вещей, ксеноновые фары не подходят для всех, иначе все бы их установили.

  • Во-первых, одна только стоимость является основной причиной того, что они не стали полностью отраслевым стандартом. Их замена не из дешевых из-за того, что в них используются редкие металлы. Тем не менее, micksgarage.com продает их по цене менее 100 евро, что будет трудно превзойти.
  • Они также печально известны тем, что являются неисправным компонентом автомобильных инспекционных испытаний (NCT), если кому-то удается вставить эти лампы в корпус галогенной лампы.
  • Неконтролируемая яркость вызывает огромное количество бликов, что снижает безопасность дорожного движения.Для размещения этих ксеноновых ламп требуется налобный фонарь в стиле проектора.
  • Им требуется короткий период времени для достижения полной яркости.
  • В некоторых странах для установки автоматического омывателя требуется ксеноновая фара.

Би-ксенон: На большинстве моделей автомобилей HID-освещение используется только для ближнего света, в то время как дальний свет обеспечивается полностью отдельным набором галогенных огней, прежде всего потому, что дальний свет должен включаться и выключаться мгновенно, что HID не очень хорош.Для автомобилей с биксеноновыми фарами HID обеспечивают как ближний, так и дальний свет от одного и того же корпуса ксеноновых фар через заслонку, которая перемещается вверх и вниз при появлении запроса, что означает, что, поскольку лампа уже работает, при ее включении нет задержки. . Кроме того, в биксеноновой лампе используются две лампы, в то время как в обычной ксеноновой лампе используются 4 лампы, что означает увеличение затрат на замену в долгосрочной перспективе. Однако, хотя это не является слишком распространенным явлением, затвор подвержен износу и со временем может выйти из строя.Однако это не проблема для стандартных ксеноновых ламп, в которых не используются жалюзи. LED Светодиодные (сокращенно от светодиодов) автомобильные фары, как ни удивительно, появились с 2004 года, но только недавно начали набирать популярность, и все больше и больше людей ищут лучшие альтернативы стандартным галогеновым лампам. Одно из самых больших преимуществ светодиодных ламп заключается в том, что они являются наиболее энергоэффективным вариантом на рынке. Светодиодные лампы потребляют от 15 до 18 Вт мощности, тогда как галогенные лампы потребляют от 55 до 65 Вт, а HID — около 42.

Они также имеют невероятно долгий срок службы 30000-40000 часов, что потенциально может продлить срок службы автомобиля, что само по себе является беспрецедентным. Светодиоды не содержат ртуть, и предпринимаются попытки заменить свинцовые припои на материалы, не содержащие свинца, чтобы они соответствовали европейским директивам, что еще больше снижает их воздействие на окружающую среду. Их небольшой размер также позволяет разместить их практически в любом дизайне, что делает их идеальными для фанатиков настройки.Что касается освещения, по яркости они находятся между HID и галогеном. Однако у светодиодов, как и у большинства других вещей, есть свои недостатки. Хотя светодиоды не выделяют тепло, как галогенные фары, если бы они действительно выделяли небольшое количество тепла на излучателе при прохождении электричества, поскольку это место близко к ряду чувствительных кабелей и других электрических компонентов, это создает возможность того, что другие части (сборки) и соединительные кабели) будут повреждены. Вот почему светодиодные фары требуют охлаждения в виде вентиляторов и радиаторов, чтобы они не плавились.Однако светодиодные системы охлаждения обычно располагаются в моторном отсеке. Это ограничивает возможности производителей изготавливать фары для определенных марок и моделей, а также объясняет, почему они дороже, чем другие типы фар. Что-то, о чем следует быть очень осторожным при покупке светодиодных комплектов, и если цена имеет значение… Во многих дешевых наборах светодиодов используются некачественные алюминиевые радиаторы, которые иногда значительно сокращают срок службы. К счастью, светодиодные дневные ходовые огни и задние фонари не используют радиаторы, потому что ДХО и задние фонари / индикаторы не используются для наблюдения в ночное время, поэтому меньше энергии отводится на работу этих огней / меньше энергии = меньше тепла, когда оно приходит на светодиоды.Ток, протекающий через чипы, недостаточен для создания каких-либо проблем. У них также самое короткое время нарастания (время, необходимое для включения) — 1 миллисекунда, что делает их более чем в 250 раз быстрее, чем у галогенных ламп, что делает их чрезвычайно полезными в качестве стоп-сигнала или светового индикатора. К сожалению, в настоящее время крупномасштабное производство светодиодов не является рентабельным, поскольку большая часть сборки выполняется руками человека. Это приводит к высоким производственным затратам, которые ложатся на плечи конечного пользователя, поэтому сейчас светодиодные фонари будут дорогими.

LED Matrix: Это признак уверенности Audi в светодиодных лампах, которые, несмотря на низкий уровень их внедрения крупными производителями, продолжают внедрять инновации и недавно представили матричные светодиодные фары, являющиеся разновидностью передних фар. смартфона, они позволяют водителям оставлять дальний свет постоянно включенным, поскольку у них есть возможность обнаруживать другие транспортные средства и пешеходов и отклонять свет, чтобы они не ослепляли других водителей, в то же время продолжая полностью освещать области, где нет другого транспортного средства (вероятно, поэтому их иногда называют умным освещением).Это стало возможным благодаря тому, что световой путь создается с помощью множества светодиодов, примерно по 25 на каждую фару, распределенных по сетке (или матрице), и ими управляет центральный блок управления, который получает информацию о дорожных условиях через камеру, установленную на перед автомобилем. Интересно, что эта технология в настоящее время запрещена в США из-за устаревшего закона, принятого еще в конце 60-х годов, требующего, чтобы автомобили имели управляемый водителем дальний и ближний свет, а также потребовалось почти десятилетие, чтобы США одобрили галогенные фары. так что может пройти некоторое время, прежде чем в США появятся умные фары! ЛАЗЕР : Слово «лазер», вероятно, вызывает в воображении образы «Звездных войн» и других сценариев научно-фантастического типа, в которых лазеры используются как смертоносное оружие.Но в реальном мире это не так опасно, по крайней мере, лазерные фары BMW и Audi. Лазерные фары рекламируются как следующая крупная разработка в области фар, более яркая и более энергоэффективная, чем существующие фары. Вы спросите, насколько они новые? Ответ очень нов. Фактически настолько новый, что в настоящее время они есть только у пары автомобилей (и не на дешевых типах автомобилей) BMW i8, который стоит более 100 тысяч, а линейка BMW 7 серии также в настоящее время поддерживает лазерный свет.Лазерные фары также могут похвастаться тем, что они намного ярче, чем светодиодные или скрытые фонари, настолько яркие, что на самом деле лазерные фары срабатывают только при движении со скоростью более 60 км, все, что ниже, чем светодиодные фонари, поэтому будет сложно показать эти огни выключен в любой городской обстановке. И если вы были обеспокоены тем, что обилие этих огней на дорогах может ослепить вас, тогда не волнуйтесь, поскольку опасная часть лазеров зарыта глубоко в сборку и имеет встроенные отражатели и всевозможные системы безопасности для предотвращения любая опасность для населения.Ранее мы обсуждали систему умного освещения LED Matrix, BMW также представила свою собственную лазерную версию под названием «M4 Concept Iconic Lights». Эти огни не только предотвращают ослепление других водителей, но также проецируют на дорогу сообщения, предупреждающие об опасном обгоне и т. Д. Лазеры имеют много преимуществ по сравнению с обычными светодиодными фонарями:

Плюсы:

  • Они используют энергию более эффективно, хотя фактические лазеры в 1000 раз ярче, чем светодиоды, система потребляет только половину мощности.
  • Поскольку фары с лазерным приводом могут обеспечивать большую яркость для своего размера, сами фары могут быть намного меньше. В результате дизайнеры могут иметь гораздо больше возможностей для создания более аэродинамических конструкций.
  • Лазерные фонари могут быть намного меньше обычных систем освещения, они могут потреблять меньше энергии для работы и, что ж, они выглядят чертовски круто.
  • Лазерные фонари, как мы знаем, гораздо более сфокусированы, поэтому они не рассеиваются легко, поэтому они освещают большие расстояния, чем обычные огни.

Минусы:

  • На данный момент они доступны только для крайне небольшого диапазона автомобилей.
  • Они будут безумно дорогими в обозримом будущем, поскольку инновации последнего поколения, такие как светодиоды и HID, все еще остаются дорогими.

Что мне купить? Само собой разумеется, что, если вы не водите BMW i8 или M7, вам следует на время забыть о лазерных фарах, пока они не станут более доступными.Если цена не слишком велика для препятствия, тогда СПРЯТИТЕ для лучшего освещения, но если вы ищете что-то почти такое же хорошее, но лучше с точки зрения эффективности и окружающей среды, тогда светодиоды — это ваш путь. В любом случае все 3 галогена, HID и LED доступны по отличным ценам на сайте www.micksgarage.com.

Регулировка фар: как узнать, правильно ли направлены мои фары? | Новости

CARS.COM — Сначала это может показаться не очевидным, но регулировка фар может быть неправильной.Как узнать наверняка? Среди очевидных признаков того, что ваши фары не нацелены должным образом, — встречные водители, мигающие на вас своими фарами, потому что ваши фары ослепляют их даже без включения дальнего света, или дорога впереди ярко освещена всего на 20 футов или около того, то есть фары нацелены слишком низко.

Связано: Больше обслуживания

Проблемы с подвеской или тяжелый груз могут изменить высоту дорожного просвета вашего автомобиля и слегка сместить одну или обе фары.Столкновение или столкновение с дорожной опасностью также может привести к смещению светового агрегата и смещению ваших фонарей.

Один из способов узнать, правильно ли направлены фары . — это припарковать автомобиль на ровной поверхности и направить фары на дверь гаража или стену в 25 футах впереди (для некоторых автомобилей может потребоваться другое расстояние). Верхняя часть луча ближнего света, падающего на стену, должна быть на высоте или немного ниже центра линзы фары для большинства автомобилей. Следует ожидать, что световая диаграмма будет выше с правой стороны (со стороны пассажира), чтобы освещать дорожные знаки, и ниже со стороны водителя, чтобы не ослепить других водителей.Это должно дать вам хорошее представление о том, правильно ли направлены лучи с обеих сторон.

Другой метод — отвести автомобиль на расстояние не более 5 футов от стены, а затем с помощью клейкой ленты отметить на стене вертикальный и горизонтальный центры световых лучей. Переместите автомобиль назад на 25 футов. С помощью ленточной ленты световые лучи должны быть примерно одинаковой высоты по вертикали и горизонтали.

Транспортные средства имеют регулировочный винт или болт на блоке фары для регулировки высоты фары, а некоторые также имеют винт для горизонтального наведения.На некоторых транспортных средствах также есть пузырьковый уровень, который помогает с регулировкой.

На некоторых автомобилях у вас может быть мало или совсем нет места для доступа к регуляторам без снятия таких деталей, как аккумулятор. Кроме того, чтобы получить точные показания, автомобиль должен находиться на действительно ровной поверхности, на дорожный просвет не должны влиять поврежденные детали подвески, спущенные шины или груз, а транспортное средство должно быть перпендикулярно поверхности, на которой вы находитесь. светит фарами.

Многие руководства для владельцев транспортных средств содержат мало или совсем не содержат указаний по наведению фар.В случае сомнений обратитесь в ремонтную мастерскую для проверки. Если на автомобиль по-прежнему распространяется основная гарантия, дилерский центр может бесплатно проверить цель фары и отрегулировать ее.

Чтобы наглядно увидеть все вышеперечисленное, посмотрите видео ниже. И обязательно регулярно чистите фары.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
