Номер двигателя ваз 2109

Где на ваз 2109 номер двигателя, маркировка и расшифровка по годам

На автомобили марки «ВАЗ» идентификационный номер (VIN) наносится ударным способом и расположен в моторном отсеке:

ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их модификации — на нижней полке коробки воздухопритока справа по ходу движения
ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 – на верхней поверхности правой стойки брызговика кузова (на правой опоре пружины передней подвески)
ВАЗ-2121 — на верхнем усилителе щитка передка справа. Кроме того, встречаются варианты следующего расположения — на верхнем усилителе панели облицовки радиатора, на щитке передка рядом с заводской табличкой

Первые пять лет с начала выпуска автомобилей ВАЗ (1970-1975 гг.) идентификационный номер автомобиля наносился на вертикальную стенку коробки воздухопритока справа по ходу движения.

Идентификационный номер (VIN) на автомобилях марки ВАЗ, выпущенных до 1982 года, состоял из 11, 12, 14 и 15 знаков.

Последние семь цифровых знаков обозначали порядковый номер изделия, а первые семь (восемь) буквенно-цифровых знаков или четыре (пять) цифровых знаков, соответственно, или завод-изготовитель и модель автомобиля, или модель автомобиля. Разделительные знаки выполнены в виде пятиконечных звездочек.

★ВАЗ 2101 0000001★
I II III
★2101★0000001★
II III
I — завод-изготовитель
II — модель автомобиля
III – порядковый номер изделия

С 1982 года идентификационный номер автомобиля состоит из семнадцати знаков высотой 10 мм и заключен между двумя звездочками.

Фото. Вид идентификационного номера, наносимого на автомобили ВАЗ-2101- ВАЗ -2107 и их модификации с 1982 г.

Расстояние между условными центрами разделительных знаков –106-107 мм, высота знаков — 10 мм, ширина знаков — 4 мм, расстояние между знаками — 2 мм.

★ХТА 2106 00 С 0000001★
I II III IV V
I — номер мирового производителя
II — модель автомобиля
III — знаки, не несущие информации (без значения)
IV — год выпуска автомобиля
V — порядковый номер изделия

Кузов в запчасти выпускается всегда со своим номером (семнадцать знаков), а маркируемые детали кузова в запчасти выпускаются без номера.

Номер двигателя ВАЗ

Маркировочное обозначение на двигателе наносится на специальную площадку блока цилиндра. Процесс маркирования механизирован.

На двигателях, выпущенных до декабря 1974 года (ВАЗ-2101, ВАЗ-2102, ВАЗ-2103), маркировочная площадка располагалась на переднем верхнем торце блока цилиндров.

Со второй половины 1975 года маркировочная площадка на двигателях располагается на приливе блока, слева по ходу движения, над маслянным фильтром. На двигателях, выпускаемых с декабря 1974 года по июль 1975 года, встречается маркировка на обеих площадках. С июля 1975 года на прежнем месте расположения номера двигателя наносится только технологический номер двигателя, состоящий из трех цифровых знаков.

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2101- ВАЗ –2107.

Нанесение маркировочных обозначений на двигатели всех моделей, кроме ВАЗ-2108, производится автоматическим нумератором немецкой фирмы «Otto Borries», а также нумератором ВАЗ КВЦ. На двигатели автомобилей «ВАЗ-2108» маркировочные обозначения наносятся нумератором фирмы «Nagel».

Рис. Номера двигателей, выполненные на металлической пластине нумератором: а) — фирмы «Otto Borries»; б) — ВАЗ КВЦ; в) — фирмы «Nagel.

Однако на практике применялся только специальный негостированный шрифт, поставляемый на завод вместе с оборудованием фирмой «Otto Borries». Размеры данного шрифта и оттиски клейм представлены на рисунках.

Рис. Параметры специального негостированного шрифта

Рис. Оттиски знаков выполненные на металлической пластине

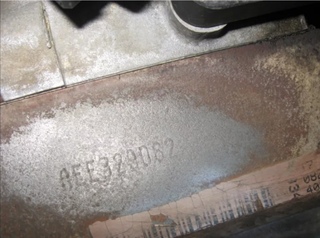

На двигателях автомобилей ВАЗ-2108 и ВАЗ-2109 и их модификаций номер расположен на верхней части задней стенки блока со стороны маховика, слева по ходу движения (вблизи от прерывателя распределителя).

Поверхность площадки перед нанесением маркировки подвергается механической обработке на фрезерном станке. На блоках двигателей автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-21011, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2121 и их модификации одновременно механической обработке подвергается не только площадка для маркировки, но и поверхности под масляный фильтр и топливный насос.

Расположение номера на площадке относительно ее условного центра или границ не регламентировано.

Порядковый номер на двигателях, начиная с ВАЗ-2108, обязательно заключается между двумя звездочками (разделительные знаки). Расстояние между крайними цифрами и звездочками с каждой стороны, а также расстояние между отдельными знаками маркировки должно составлять не более половины ширины цифры.

С 1984 г. по 1985 г, на двигателях автомобилей ВАЗ-2108 размещение знаков в номере осуществлялось в две строки, затем с 1986 г. – в одну строку.

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2108 и их модификации

Рис. Параметры и расположение знаков в обозначении номера: а — в две строки; б — в одну строку

Год выпуска двигателя обозначается буквами латинского алфавита. В обозначении номера (в частности, на двигателях ВАЗ-2108 и его модификациях) буква, свидетельствующая о годе выпуска, располагается сразу после индекса модели, и номер при этом выглядит следующим образом «2108f* 0000001*. Буква F свидетельствует о том, что двигатель выпущен в 1985 г.

Список букв латинского алфавита, используемых для обозначения года выпуска двигателя.

Таблица.

Год	Обозначение	Год	Обозначение
1980	А	1991	M
1981	B	1992	N
1982	C	1993	P
1983	D	1994	R
1984	E	1995	S
1985	F	1996	T
1986	G	1997	V
1987	H	1998	W
1988	J	1999	X
1989	K	2000	Y
1990	L

В 1985-1986 гг. все двигатели автомобилей ВАЗ-2108 и его модификаций содержали в номере букву, обозначающую год выпуска. С 1987 г. ее стали наносить в номере не на все двигатели, а преимущественно на те, которые поступали на внутренний рынок, так как страны-импортеры автомобилей просили в обозначение номера на двигателе не вносить букву латинского алфавита, обозначающую год выпуска. За рубежом наличие буквы в номере сразу после модели было воспринято как модификация основной модели. В связи с этим завод с 1987 г. практически перестал обозначать год выпуска на двигателях ВАЗ-2108, так как четкого разграничения продукции на ту, которая подлежит реализации на внутреннем рынке, и на ту, которая будет продана за рубеж, не предусматривалось.

Согласно имеющейся информации, до 1987 г. номер двигателя обозначался семью знаками. После выпуска 10 млн. автомобилей встала проблема перехода на восьмизначную нумерацию. Однако сделать это нелегко из-за необходимости полной замены маркировочного оборудования.

Поэтому было решено с начала 1987 года нумерацию двигателей вновь (как и в 1970 г. ) начать с «нуля». Чтобы не путать год выпуска двигателей старого семейства автомобилей ВАЗ, следует обращать внимание на информацию о дате отливки блока цилиндров. Она располагается на правой стороне блока двигателя, закладывается при отливке блока и имеет следующий вид:

D
ВАЗ
01 07 85 N 2106
D (A, B, C, F, H) – примененная оснастка;
ВАЗ – завод-производитель;
01 07 85 — дата изготовления блока двигателя;
(К, N) – шифр бригады;
2106 – обозначение модели блока цилиндров.

Дата отливки блока практически всегда соответствует дате выпуска двигателя, так как разница между отливкой блока и выпуском готового двигателя не превышает 15-20 дней.

Сила набивки цифр клеймами нумератора регламентируется технологией маркирования двигателей. При этом величина усилия вдавливания клейма составляет 560 Н, глубина вдавливания (внедрения) клейма в металл — не более 0,3 мм.

В нумераторе фирмы «Otto Bоrries» клейма — кольцевые дисковые. Все семь дисков, собранные друг с другом, составляют «пакет», в котором диски собраны и расположены таким образом, что их рабочие поверхности образуют сферу определенного радиуса. При маркировании двигателя сфера как бы обкатывает поверхность площадки на блоке, оставляя оттиски клейм в соответствии с порядком расположения клейм в пакете, совокупность которых и образует номер двигателя. Аналогично обкатывается площадка при нанесении индекса модели двигателя. Перед набивкой очередного номера в нумераторе происходит смена клейма путем его поворота вокруг оси и подведения следующей цифры на уровень контактирующих поверхностей между клеймом и площадкой. Смена клейм и подвод нумератора на нужный уровень осуществляются автоматически.

В нумераторе фирмы «Nagen» клейма пальчикового типа. Они закреплены и удерживаются поворотной головкой (патроном). Для набивки номера и подведения головки к поверхности блока двигателя она совершает поочерёдно поворот в ту или другую сторону вокруг своей оси, подводя к площадке нужное клеймо. В момент полного и правильного совмещения контактных поверхностей происходит некоторый выход клейма вперед по направлению к поверхности блока, при этом нужное клеймо выходит на уровень непосредственного контакта с блоком двигателя. Выдвижение клейма заканчивается непосредственным контактом и образованием оттиска на площадке блока. В дальнейшем поворотная головка несколько перемещается слева направо относительно блока и одновременно производится смена клейма путем поворота головки и подведения нового согласно заложенной программе. Все повторяется вновь. Таким образом набиваются все знаки маркировочного обозначения на блоке двигателя, после чего поворотная головка полностью отходит от обработанного блока.

Маркировочные обозначения на блоки двигателя наносятся непосредственно перед их сборкой.

На отдельные блоки — запасные части, предназначенные для реализации через торговую сеть или мастерские, — номера не набиваются. На них лишь имеется расположенный на переднем торце блока двигателя и состоящий из трех знаков технологический номер, служащий для правильного подбора поршней.

При ошибочном нанесении отдельных знаков в маркировочном обозначении двигателя (неполадки в работе нумераторов, связанные с несвоевременной заменой клейма) их устраняют. Участок металла, на котором располагается подлежащий уничтожению знак, подвергается кернению. Затем вручную набивается нужный знак, при этом используется аналогичное клеймо. На заводе могут быть исправлены одна, две последние (при переходе в номере десятков), три последние (при переходе сотен) цифры и т.д.. В случае ошибочного нанесения всего номера он срезается наждачным кругом шлифовальной машины на глубину рельефного изображения и затем набивается новый номер. Если рельефно отобразилась лишь часть знака (знаков), то неотобразившуюся часть добивают. На заводе ведется картотека, в которой фиксируются номера двигателей с устраненными погрешностями.

www.vazzz.ru

Лада 2109 Vazentador › Бортжурнал › Теперь сотрудники милиции не имеют права проверять номер двигателя

Ну и ещё некоторые полезные заметки:

Сегодня будет опубликован приказ МВД, значительно упрощающий процесс регистрации автомобилей. Среди революционных новшеств: отмена обязательного осмотра номера двигателя, при смене собственника машины можно будет сохранить госномер, а при смене места жительства — не тратить время на снятие автомобиля с учета.

Несмотря на отмену обязательной проверки номера двигателя автомобиля, гражданам все равно придется представить машину на смотровую площадку — осмотр номера кузова и других агрегатов никто не отменял. А номер двигателя инспектор будет проверять только в том случае, если у него возникнут подозрения о криминальном прошлом автомобиля, пишет издание «Коммерсантъ».

Теперь автовладельцу не нужно будет снимать с учета машину при продаже (достаточно заключить с новым собственником договор купли-продажи), а новый владелец сможет сохранить госномер. Правда, это относится к случаям, когда старый и новый собственники живут в одном субъекте Федерации. Восстановить техпаспорт, изменить учетные данные и получить дубликат номеров можно будет в любом отделении ГИБДД, работающем в том регионе, где проживает владелец.

С очередями в ГИБДД планируют бороться следующим образом: заявление на любое регистрационное действие будет приниматься в электронном виде через единый портал госуслуг. Запись на прием также будет осуществляться в электронном виде, при этом возможности записаться в ГИБДД по телефону не будет.

Новые правила регистрации вводят ряд других новшеств. К примеру, если машина продана по доверенности, прежний владелец сможет в любой момент аннулировать ее регистрацию. В этом случае новый собственник не сможет эксплуатировать автомобиль, пока не поставит его на учет и не получит новые номера. Кроме того, автосалонам будет запрещено выдавать водителям транзитные номера, это право остается только у автоинспекции.

Цена вопроса: 0 ₽

www.drive2.ru

Где Находится Номер Двигателя 2109 ~ AUTOTEXNIKA.RU

Код двигателя — это информация, которая является персональной для каждого автомобиля. Хотя код используется нечасто, к сожалению, каждый автомобилист должен знать, где находится номер двигателя. Хотя эта информация не помогает при покупке запчастей, а также при различных видах диагностики, она защитит от покупки нелегального автомобиля.

Ранее, номер двигателя был основной информацией, которая была предоставлена в техническом паспорте. С 2011 года эта информация не только не отображается в документе, но и имеет большое значение при перерегистрации автомобиля. В каждой марке автомобиля код двигателя расположен в разных местах, поэтому важно знать, где находится номер двигателя для более быстрого поиска.

Несмотря на противоречивую информацию, которая широко распространена в Интернете, при продаже автомобиля и повторной регистрации в MREO определенно требуется номер автомобиля (читайте о том, как получить свидетельство о регистрации транспортного средства).

TCP не просто вводит эту информацию, к сожалению, данные вводятся в базу данных, поэтому важно знать, где сломан номер двигателя, и у нашего клиента будут документы, подтверждающие правильность его установки.

Информация о двигателе периодически указывается в коде VIN, но на самом деле многие автомобили имеют модель и год выпуска, поэтому легко найти модификации двигателя. Некоторые марки автомобилей сразу вводят VIN информацию о модели двигателя.

Подробно о том, как проверить машину на наличие винного кода на разных ресурсах, вы можете прочитать в статьях нашего профессионала.

Мы также рекомендуем прочитать материал о том, как найти и расшифровать винный код автомобиля.

Где LADA 2115 VIN

При переустановке двигателя рекомендуется установить ту же модель и модификацию, что и раньше, потому что у инспекторов возникают дополнительные вопросы во время проверки в MREO, что усложнит функцию восстановления.

Маркировка на двигателе — единственный код, который нереально убить и убить, даже когда движок теряет свою функциональность. Код идентифицирует владельца даже сгоревшего автомобиля.

Разные отечественные производители указывают разное количество букв и цифр в мотокодах, что делает их абсолютно уникальными. Российские отечественные производители указывают код более 6-7 цифр. Для иномарок специальный код обычно составляет 18 символов. PTS ранее был предоставлен полный код, поэтому важно, чтобы он был точно таким же, как тот, который применяется к двигателю. Если двигатель был переустановлен, рекомендуется иметь подтверждающие документы для всех поездок.

Существует огромный выбор вариантов компоновки машинного отделения. Так как место, где вы можете найти номер двигателя, может быть расположено в очень недоступной части детали, лучше узнать точное положение кода ранее.

В большинстве случаев номера выбиты в таких местах.

Рядом с блоком цилиндров. Это место встречается чаще и встречается примерно у 30% моделей автомобилей.
На крышке ремня.
В верхней панели. Часто встречается на американских автомобилях, в том числе и на форде. Для просмотра необходимо использовать зеркало с длинной ручкой.
На поглотителе воздуха.
На впускном коллекторе.
К глазу подвески двигателя.

ВАЗ 2109. Вернул номерной знак.

На двигателе достаточно места, потому что некоторые российские автомобилестроители помещают номер двигателя в самые неожиданные повороты и повороты (крышка для проверки уровня масла, так как она называется трубкой радиатора для антифриза). Если вы не уверены в успешном поиске кода, вам необходимо выполнить поиск TCP по условиям, которые были выпущены ранее в 2011 году. Поскольку двигатель быстро загрязняет деталь, опытным владельцам автомобилей рекомендуется регулярно его содержать в чистоте.

Post Views: 29

Где находится номер двигателя? 6 основных мест расположения

Содержание статьи

Ранее номер двигателя являлся важной информацией, которая указывалась в техпаспорте. С 2011 года эта информация больше не отображается в документе, но всё так же имеет большую значимость при перерегистрации авто. В каждой марке автомобиля код на моторе расположен в разных местах, поэтому важно знать, где находится номер двигателя для более быстрого его поиска.

Зачем нужен номер двигателя

Несмотря на противоречивую информацию, которая распространена в интернете, номер двигателя в обязательном порядке необходим при продаже авто и перерегистрации в МРЭО (читайте о том, как восстановить свидетельство о регистрации ТС).

В ПТС эта информация больше не указывается, но данные заносятся в базу, поэтому важно знать, где выбит номер двигателя, и иметь все документы, подтверждающие законность его установки.

В VIN-коде редко указывается информация о моторе, но практически во всех автомобилях есть информация о модели и годе выпуска, благодаря чему легко определить модификацию двигателя. Некоторые марки автомобиля сразу указывают в ВИН-коде информацию о модели двигателя.

К таким маркам относятся:

Mitsubishi;
Toyota;
Opel;
Skoda.

При переустановке двигателя рекомендуется ставить такую же модель и модификацию, как была ранее, из-за того, что при проверке в МРЭО у инспекторов могут возникнуть дополнительные вопросы, которые осложнят процедуру переоформления.

Маркировка на двигателе является единственным кодом, который невозможно уничтожить и перебить даже при условии, что мотор потеряет свою функциональность. По коду определяют собственника даже сгоревших автомобилей.

Каким может быть код

Разные производители указывают неодинаковое количество букв и цифр в кодах двигателя, что делает их полностью уникальными. Отечественные производители указывают код преимущественно из 6-7 цифр. На иностранных автомобилях индивидуальный код может состоять даже из 18 знаков. В ПТС ранее указывался полный код, поэтому важно, чтобы он полностью совпадал с нанесённым на двигатель. Если двигатель был переустановлен, то рекомендуется во всех поездках иметь подтверждающие документы.

Где расположен номер двигателя

Существует большое количество вариантов расположения номера двигателя. Так как место, где искать номер двигателя, может находится в очень труднодоступной части детали, то лучше предварительно узнать точное местоположение кода.

Чаще всего номера выбиваются в таких местах.

Возле блока цилиндров. Это место является наиболее распространённым и встречается примерно в 30 % моделей автомобилей
На кожухе ремня.
На нижней панели. Часто встречается на американских автомобилях, среди которых «Форд». Для просмотра необходимо использовать зеркало с длинной ручкой.
На воздухозаборнике.
На коллекторе впуска.
На проушине моторной подвески.

Места на двигателе достаточно много, поэтому некоторые производители ставят номер двигателя в самые неожиданные закоулки (щуп для проверки уровня масла или патрубок радиатора для антифриза). Если нет уверенности в успешном поиске кода, то необходимо посмотреть в ПТС при условии, что он был выдан ранее 2011 года. Так как двигатель достаточно быстро загрязняющаяся деталь, то опытные автолюбители рекомендуют держать его в постоянной чистоте и регулярно мыть.

Так как наиболее распространёнными машинами на российских дорогах являются отечественные марки, то необходимо более детально рассмотреть, как найти номер двигателя на автомобилях ВАЗ различных моделей.

Хоть транспортные средства производятся на одном заводе, но расположение номеров двигателя отличается практически у каждой модели. Если для просмотра некоторых номеров нет надобности демонтировать детали, то для обнаружения кодов на других моделях обязательно снимать агрегаты либо использовать специальное зеркало.

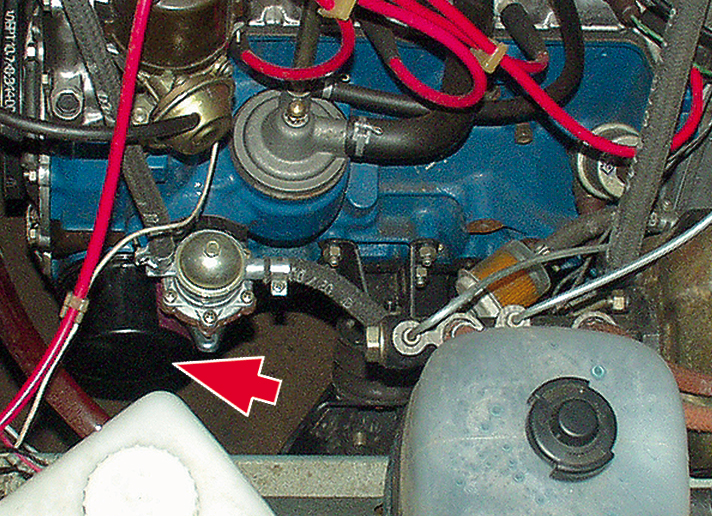

Где находится номер двигателя на ВАЗ-2107

В ВАЗ-2107 код находится в легкодоступном месте, благодаря чему нет надобности демонтировать никакие детали. Номер двигателя можно посмотреть на блоке цилиндров с левой стороны. Ещё одним ориентиром в поиске кода является масляный фильтр — номер находится практически возле него. Для поиска кода лучше предварительно очистить мотор от загрязнений, а также протереть ту область сухой ветошью.

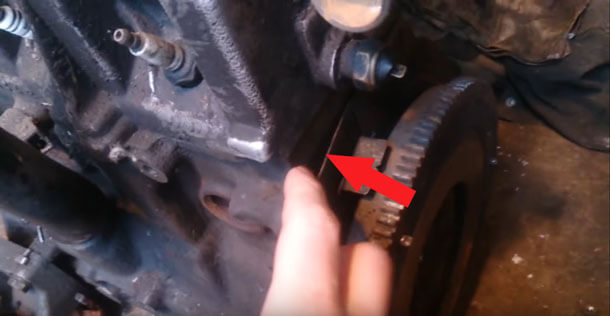

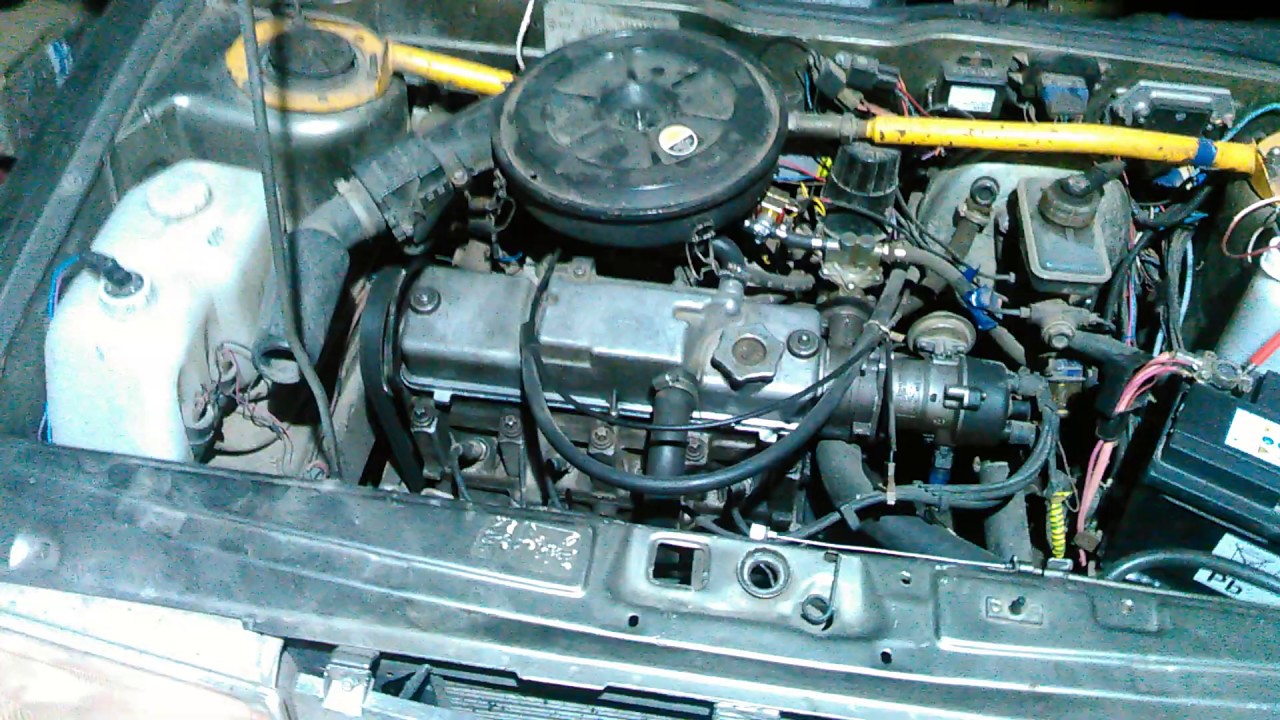

Где находится номер двигателя на ВАЗ-2109

Модели 2108, 2109 и 21099 имеют одинаковое расположение номеров двигателя. Для того, чтобы увидеть код, необходимо снять воздушный фильтр. Если код нужен для того, чтобы сверить с паспортом, но нет причин торопиться, то лучше это осуществить одновременно с заменой детали. Номер двигателя располагается рядом с термостатом, что не вызывает сложностей при просмотре после демонтажа воздушного фильтра.

Где находится номер двигателя на «Приоре»

«Лада Приора» или ВАЗ-2172 является очень распространённым автомобилем на отечественных дорогах. Модель представлена в двух модификациях двигателя:

8-клапанном;
16-клапанном.

Хоть различие достаточно существенное, но на расположение кода это нисколько не повлияло. Номер двигателя располагается на блоке цилиндров над картером сцепления. Для просмотра кода можно воспользоваться двумя способами:

Демонтаж агрегата. Снятие мотора достаточно трудоёмкий процесс, который выводит автомобиль на некоторое время из работоспособного состояния. Способ не очень удобен, поэтому им пользуются только при переустановке моторов.
Зеркало. Специальное зеркало позволяет увидеть нужные цифры, не прибегая к снятию детали. В МРЭО используют именно этот способ, так как он более удобен.

Для просмотра номера необходимо тщательно очистить плоскость. Если это сложно сделать руками, то можно воспользоваться щёткой с небольшой головкой, а также тряпкой либо губкой на ручке.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

ВАЗ 2109 | Идентификационные номера

Идентификационные номера

Усовершенствование выпускаемой продукции является непрерывным процессом любого поточного производства. При этом, за исключением случаев крупных изменений конструкции сходящих с конвейера моделей, результаты процесса модификации в руководстве по эксплуатации автомобиля не освещаются. Однако, заводом-изготовителем оформляются номерные списки выпускаемых запчастей, ввиду чего особое значение при покупке последних приобретает информация, закодированная в идентификационных номерах автомобиля.

Делая заказ на необходимую запасную деталь, старайтесь предоставить продавцу как можно более полную информацию о своем автомобиле. Обязательно сообщите название модели, год выпуска, а также номера кузова и силового агрегата.

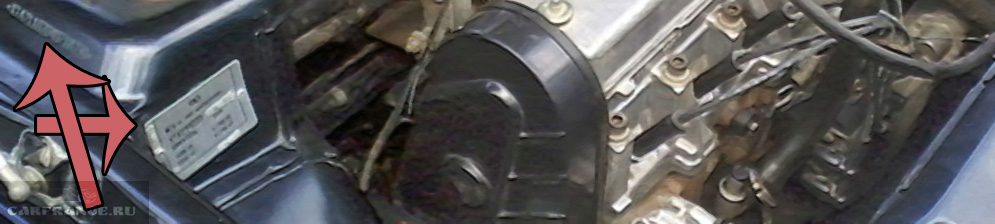

Номер шасси выбит на передней панели кузова автомобиля.
Номер двигателя выбит на блоке цилиндров.
Табличка с номером трансмиссии закреплена сверху картера трансмиссии.

Не путайте номер трансмиссии с номером двигателя.

АВТОМОБИЛИ С 5 ДВЕРНЫМ КУЗОВОМ ХЭТЧБЭК

Номер шасси на передней поперечной балке кузова (над радиатором) отсутствует.

На некоторых модификациях автомобиля номера шасси и двигателя продублированы на табличке, которая прикреплена к переднему щиту кузова.

На других модификациях автомобиля табличка с номером шасси находится на передней поперечине кузова (над радиатором).

Некоторые варианты исполнения автомобиля предусматривают расположение сертификационной таблички на заднем торце водительской двери.

АВТОМОБИЛИ С 5 ДВЕРНЫМ КУЗОВОМ ХЭТЧБЭК

Сертификационная табличка на торце водительской двери отсутствует.

Идентификационный номер автомобиля (VIN)

Данный крайне важный номер выбит на задней переборке двигательного отсека, а также на шильде, закрепленной на панели приборов под ветровым стеклом с водительской стороны автомобиля. VIN также заносится в ПТС и техпаспорт. В номер зашифрована информация о дате/месте выпуска и типе кузова автомобиля (см. сопроводительную иллюстрацию).

Код двигателя и год выпуска модели

Двумя главными составными частями VIN являются код года выпуска модели и код линии сборки/кузова/двигателя.

Считая слева направо, к коду линии сборки/кузова/двигателя относятся 4-я, 5-я и 6-я позиции номера. Так, модели Civic определяются следующими комбинациями:

   EJ6 = 3-дверный/D16Y7
   EJ7 = 2-дверный/D16Y5
   EJ8 = 4-дверный/D16Y8

Для моделей Integra характерны комбинации:

   DВ7 = 4-дверный/В18В1
   DВ8 = 4-дверный/В18С1
   DС2 = 3-дверный/В18С1, В18С5
   DС4 = 3-дверный/В18В1

Десятая позиция VIN определяет год выпуска модели:

   R = 1994
   S = 1995
   Т = 1996
   V = 1997
   W = 1998

Номер двигателя

Номер двигателя, без которого невозможно обойтись при заказе запчастей для силового агрегата расположен справа (с пассажирской стороны автомобиля) на блоке, рядом с выпускным коллектором. Первые пять позиций номера определяют код двигателя. В настоящем Руководстве рассматриваются модели, оборудованные двигателями следующих четырех типов:

Civic

   D16Y5 = 1.6 л, SOHC, 16-клапанный, VTEC-Е
   D16Y7 = 1.6 л, SOHC, 16-клапанный
   D16Y7 = 1.6 л, SOHC, 16-клапанный, VTEC

Integra

   В18В1 = 1.8 л, DOHC, 16-клапанный
   В18С1 = 1.8 л, SOHC, 16-клапанный, VTEC
   В18С5 = 1.8 л, DOHC, 16-клапанный, VTEC

Номер трансмиссии

Данный номер требуется при заказе запчастей для ремонта трансмиссионной линии. На оборудованных РКПП моделях номер трансмиссии выбит на куполе сцепления, рядом со стартером. На моделях с АТ номер расположен справа в передней части картера трансмиссии, возле измерительного щупа. На моделях, оборудованных CVT, номер находится на вертикальной площадке, также вблизи измерительного щупа.

automn.ru

ВАЗ 2109 | Номер двигателя

Номер двигателя объемом 3,6 л

Рис.

1.5. Номер двигателя объемом 3,6 л

Номер двигателя („буквенное обозначение двигателя« и „порядковый номер«) находится рядом с демпфером крутильных колебаний на блоке цилиндров (рис. 1.5).

Номер двигателя состоит максимально из девяти знаков (буквенно-цифровых). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) – «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций цифр заменяется буквой.

Дополнительно на впускной коллектор наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».

Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

Номер двигателя объемом 5,0 л

Рис. 1.

6. Номер двигателя объемом 5,0 л

Номер двигателя („буквенное обозначение двигателя« и „порядковый номер«) находится на блоке цилиндров, под головкой блока второго ряда цилиндров (рис. 1.6).

Номер двигателя состоит максимально из девяти знаков (буквенно-цифровой). Первая часть (максимально 3 буквы) представляет собой «буквенное обозначение двигателя», а вторая часть (шестизначная) «порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций для цифр будет заменена на букву.

Дополнительно на звукоизоляционную крышку головки блока первого ряда цилиндров наносится наклейка с «буквенным обозначением двигателя» и «порядковым номером двигателя».

Рис.

1.7. Порядок отсчёта цилиндров

Отсчёт цилиндров ведётся с правой стороны по направлению движения A (первый ряд цилиндров) по отношению к стороне, где двигатель соединяется с коробкой передач C. На каждой стороне двигателя подсчёт осуществляется по порядку (рис. 1.7).

Заводская табличка с обозначением модели

Заводская табличка закреплена справа по ходу движения на поперечной стенке водоотводящего короба (рис. 1.8).

ПРИМЕЧАНИЕ

Автомобили, экспортируемые в некоторые страны, не имеют заводской таблички.

automn.ru

Установка 16 клапанного двигателя в ваз 2109 — Лада 2109, 1.5 л., 2003 года на DRIVE2

Всем привет, когда только покупал девятку я знал, что она будет 16 клапанная, но в будущем. В феврале 2017 года я ехал из точки а в точку б, еду уду и тут девятка глохнет, и не заводится, осмотрел на наличие поломок: искру, впрыск, датчики все в порядке. Звоню другу, с ним отбуксировали машину до ближайшего сервиса, в сервисе спустя долгое время и бесполезных попыток запустить двигатель, говорю сервисменам поднять машину и посмотреть колено, они неохотно согласились подняли машину, колено стоит намертво. И тут у меня было 2 пути чинить свой двигатель или более интересный вариант установить 16V. Я выбрал 2 вариант. Двигатель 16V давно лежал в гараже и ждал своего часа)) Ниже расскажу, как все было.

Ну начнем. Двигатель ВАЗ 2112 16 клапанов 1.5. Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на моем стандартном 8 клапанном 2111.
Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083, но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.

покупка двигателя и перевозка в гараж.

Нужно было найти мастера который установит двигатель и я нашел такого человека crazygarage Привожу двигатель к нему и машину на тросе и началась работа.
Двигатель был в сборе, недостающие запчасти были приобретены такие как:
Клапана Направляющие Болты ГБЦ
Новые болты крепления ГБЦ к блоку
Ремень ГРМ с роликами
Прокладки (набор на весь мотор)
Много хомутов новых разных размеров
Масло в двигатель и фильтр
Вкладыши коренные и шатунные
Антифриз 10 литров
Паук 4 2 1
Дроссель 54мм
Шпонки распредвалов
Шкив колена под ремень
Помпа
Растяжка и еще много всего по-мелочи…

вынули старый мотор, пора собирать и ставить новый

весь в масле 2111

Новый двигатель был полностью откапитален. Блок в расточку и гбц.

собранный блок

Были куплены поршни от 124 мотора

сток поршни 124

Как я писал выше блок помыли, расточили и собрали, в блоке нет ничего интересного 1,5 остался, кроме поршней от 124 мотора, благодаря им при обрыве ремня грм клапана не загнутся. Блок был покрашен в синий.

красота

Далее занялись гбц. Гбц расточили, валы сток остались, клапана облегченные, новые гидрики, бронзовые направляющие, маслосъемные колпачки бмв.

Каналы гбц до

и после прохода 4мя фрезами.

Рессивер сток, но расточен

расточен, но не финал

Далее двигатель начали устанавливать, двигатель по всем креплениям подходит идеально, только нужно еще поставить распорку стоек, далее послу установки нужно было подключить датчики, осталась коса от 8v пару проводов нужно удлинить. Мозги стоят январь 5.1.1 и они и остались просто прошивка сменилась, хотя и на прошивке 8v двигатель работал ровно. Коробка осталась сток. Залили антифриз и масло и запустили в первый раз.

Финальная сборка

Двигатель уже почти год в машине, работает ровно. Долго обкатывал двигатель 5 тысяч км. Двигатель и дальше будет тюнинговаться, в планах злые валы и разрезные шестерни.
Если, что то интересно, задавайте вопросы!

Полный размер

www.drive2.ru

А где у ВАз 21093 находится номер двигателя?

Номер находится под распределителем, на двигателе! Распределитель выглядит: на нём такая крышка пластмассовая, из неё ещё провода на свечи идут. Так вот под ней, на двигателе, сбоку! Протри тряпкой грязь и масло!! ! И увидишь. А на кукузове под крышкой капота, возле лобового стекла, это номер ШАССИ-КУЗОВА!!!

нет, он находится на блоке, где коробка прикручена, под трамблером

где-то под трамблёром, на блоке двигателя

вроде со стороны карбюратора, на ТО инспектор туда лез с зеркальцем.

под ржавчиной ищи

знаешь где помпа (водяной насос) ? вот примерно под ней!

Сергей Миронов правильно говорит только оттирать запаришся я те говорю

touch. otvet.mail.ru

Всем привет ! Подскажите где находится номер двигателя и кузова на ВАЗ 2108 !!!

№ кузова на Стакане Выбит, а Движки на Нём Соответственно, Там Плащадка Есть! Дарова, Лёшик!

У меня на стенке в гараже написано. Есщо в ПТС.

номер двигла, наверно на дне двигла.. . а номер рамы глянь под ковром пасажирского места, или я не знаю…

Номер кузова по капотом над стойками сбоку и в заднем багажнике внизу под ковриком, под запаской. Номер двтгателя под термостатом на гладкой пластине на движке соответственно

под термостатом датчик, под датчиком номер двигателя в багажнике под ковриком -номер кузова

Идентификационный номер (VIN) автомобиля выбит на опоре правой телескопической стойки. Данные об автомобиле приведены в табличке, закрепленной на щитке передка. Номер двигателя выбит на блоке цилиндров над картером сцепления. детально и в картинках см. по ссылке <a rel=»nofollow» href=»http://www.vaz-autos.ru/2109/1_4.htm» target=»_blank»>http://www. vaz-autos.ru/2109/1_4.htm</a>

touch.otvet.mail.ru

Установка 16 клапанного двигателя в ваз 2109 — Lada 2109, 1.5 liter, 2003 year on DRIVE2

покупка двигателя и перевозка в гараж.

вынули старый мотор, пора собирать и ставить новый

весь в масле 2111

Новый двигатель был полностью откапитален. Блок в расточку и гбц.

собранный блок

Были куплены поршни от 124 мотора

сток поршни 124

красота

Каналы гбц до

и после прохода 4мя фрезами.

Рессивер сток, но расточен

расточен, но не финал

Финальная сборка

Zoom

www.drive2.com

Где находиться номер двигателя у ВАЗ 21083, ненашел

Под трамблером если движок карбюраторный, короче на блоке цилиндров между трамблером и коробкой передач. У этих движков номер в одном месте у инжекторных тоже. Только туда лезть не удобно.

нет ничего проще! НА ДВИГАТЕЛЕ!!!!

на самом видном месте!

его увидишь только через зеркало…помоему возле шестерни распредвала….короче с правой стороны движка если открыл капот и смотриш прямо на двигло!!! поиши где то справа сверху…виден только через зеркальце

на блоке…ищи с тряпкой и зеркалом

Это тебе такая палочка нужна, с зеркальцем. <br>У дяди гаишника спроси. <br>А мож, коррозией съело? Тогда попал… <br>на два месяца экспертизы.

на правом торце блока, выше места стыковки блока с картером сцепления…пробит довольно тонко, разглядывать придется…

под трамблером — труба — под трубой номер(нужно зеркало)

touch.otvet.mail.ru

Где номер двигателя на ваз 2109

Каким может быть код

Где расположен номер двигателя

Чаще всего номера выбиваются в таких местах.

Возле блока цилиндров. Это место является наиболее распространённым и встречается примерно в 30 % моделей автомобилей
На кожухе ремня.
На нижней панели. Часто встречается на американских автомобилях, среди которых «Форд». Для просмотра необходимо использовать зеркало с длинной ручкой.
На воздухозаборнике.
На коллекторе впуска.
На проушине моторной подвески.

Где находится номер двигателя на ВАЗ-2107

Где находится номер двигателя на ВАЗ-2109

Где находится номер двигателя на «Приоре»

Демонтаж агрегата. Снятие мотора достаточно трудоёмкий процесс, который выводит автомобиль на некоторое время из работоспособного состояния. Способ не очень удобен, поэтому им пользуются только при переустановке моторов.
Зеркало. Специальное зеркало позволяет увидеть нужные цифры, не прибегая к снятию детали. В МРЭО используют именно этот способ, так как он более удобен.

Идентификационные номера автомобилей «ВАЗ» (Жигули)

ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их модификации — на нижней полке коробки воздухопритока справа по ходу движения
ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 – на верхней поверхности правой стойки брызговика кузова (на правой опоре пружины передней подвески)
ВАЗ-2121 — на верхнем усилителе щитка передка справа. Кроме того, встречаются варианты следующего расположения — на верхнем усилителе панели облицовки радиатора, на щитке передка рядом с заводской табличкой

Идентификационный номер (VIN) на автомобилях марки ВАЗ, выпущенных до 1982 года, состоял из 11, 12, 14 и 15 знаков. Последние семь цифровых знаков обозначали порядковый номер изделия, а первые семь (восемь) буквенно-цифровых знаков или четыре (пять) цифровых знаков, соответственно, или завод-изготовитель и модель автомобиля, или модель автомобиля. Разделительные знаки выполнены в виде пятиконечных звездочек.

★2101★0000001★
II III
I — завод-изготовитель
II — модель автомобиля
III – порядковый номер изделия

Фото. Вид идентификационного номера, наносимого на автомобили ВАЗ-2101- ВАЗ -2107 и их модификации с 1982 г.

★ХТА 2106 00 С 0000001★
I II III IV V

I — номер мирового производителя
II — модель автомобиля
III — знаки, не несущие информации (без значения)
IV — год выпуска автомобиля
V — порядковый номер изделия

Номер двигателя ВАЗ

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2101- ВАЗ –2107.

Рис. Параметры специального негостированного шрифта

Рис. Оттиски знаков выполненные на металлической пластине

Расположение номера на площадке относительно ее условного центра или границ не регламентировано.

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2108 и их модификации

Рис. Параметры и расположение знаков в обозначении номера: а — в две строки; б — в одну строку

Список букв латинского алфавита, используемых для обозначения года выпуска двигателя.

Год

Обозначение

Год

Обозначение

D (A, B, C, F, H) – примененная оснастка;
ВАЗ – завод-производитель;
01 07 85 — дата изготовления блока двигателя;
(К, N) – шифр бригады;
2106 – обозначение модели блока цилиндров.

Маркировочные обозначения на блоки двигателя наносятся непосредственно перед их сборкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Где находится номер двигателя ВАЗ-2114 8 клапанов: фото и видео

Автомобиль: ВАЗ-2114.
Спрашивает: Смирнов Иван.
Суть вопроса: Как проверить номер двигателя?

Здравствуйте! Подскажите, пожалуйста, где найти номер двигателя на моторе ВАЗ-2114? Я планирую купить себе машину и хочу узнать, обязательно ли проверять его, потому как считаю, что необязательно, всё равно же его никак не перебить, а друзья советуют прямо противоположное! Хочу услышать независимый комментарий и совет по этому поводу.

Необходимость проверки номера

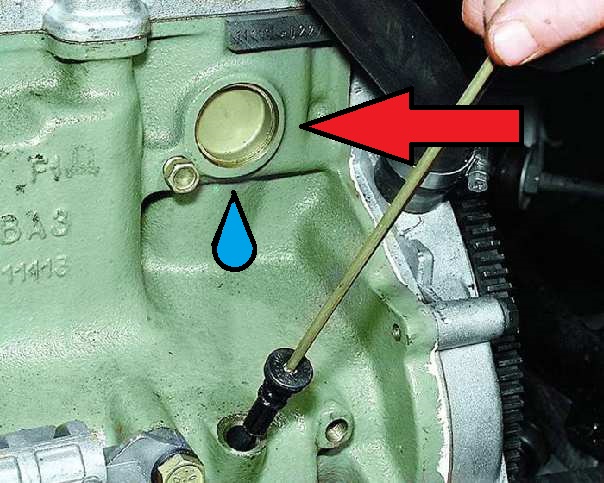

Стрелочкой отмечено где искать номер двигателя

Всегда, когда вы покупаете автомобиль, необходимо проверять номер двигателя с тем, что указан в документах. Это касается как постановки, так и снятия транспортного средства с учёта. Ниже, мы расскажем вам о том, где найти номер двигателя на автомобиле ВАЗ-2114.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Необходимость проверки номеров двигателя и кузова без исключения на любом транспортном средстве связано в первую очередь с тем, чтобы не приобрести угнанный автомобиль.

Далее, сложности могут возникнуть, если двигатель стоит уже не родной. Его могли поменять, например, снять с разборки. А при проверке возникнут лишние проблемы.

Все цифры и буквы указанные на агрегате, должны полностью совпадать с теми, которые находятся в документах, исключая случаи исправления. Также необходимо обращать внимание на их целостность, то есть на них не должно быть никаких механических повреждений.

Где смотреть номер двигателя на ВАЗ-2114?

Всего, на автомобиле есть одно место, где выбит номер двигателя – это на блоке цилиндров с правой стороны, рядом с термостатом, прямо над картером сцепления.

Номер двигателя хорошо видно, если вы добрались до него.

Местонахождение номера указано стрелкой.

Обратите внимание, для того, чтобы увидеть его, может понадобиться демонтировать корпус воздушного фильтра, вместе с патрубками.

Информационная табличка

Дублируется номер на информационной табличке с правой стороны передней стойки, вместе с номером кузова двигателя, которые выбиты в ниже запасного колеса и передней стойки справа.

Идентификационная табличка под капотом

Табличка отмечена красным маркером.

Вышеуказанная табличка, предназначена для информирования владельца о всей информации об автомобиле: годе выпуска, завода изготовителя и прочего. Как в случае с номером двигателя и кузова, обратите внимание на целостность этой таблички, отсутствия на ней повреждений и сколов. Сама по себе она должна быть гладкой, и иметь целые заклёпки, фиксирующие её на месте.

Если на ней имеются следы ржавчины, то лучше всего очистить её, чтобы впоследствии это не сказалось на общем состоянии информационных материалов.

Где находится номер двигателяна ваз 21083

Главная › Новости

Опубликовано: 28.07.2017

Регулировка клапанов ВАЗ 2108-21083. Сделай Сам!

Идентификационный номер VIN автомобиля выбит на опоре правой телескопической стойки. Данные об автомобиле приведены в табличке, закрепленной на щитке передка.

номер двигателя ВАЗ21093I

Номер двигателя выбит на блоке цилиндров над картером сцепления. Пример обозначения данных об автомобиле. ХТА — код завода-изготовителя; — модель автомобиля, T — модельный год выпуска автомобиля; — номер кузова; — модель двигателя; кг — разрешенная максимальная масса автомобиля; кг — допустимая масса автомобиля с прицепом; 1— кг — нагрузка на переднюю ось; 2— кг — нагрузка на заднюю ось; — номер для запчастей; 03 — вариант исполнения; — номер комплектации.

Инспекторы ГАИ обнаружили автомобиль номер кузова, которого имеет признаки подделки…

Новости 11 апреля г.

Номер Двигателя — Самара: Двигатель и трансмиссия — xn--e1agahwn.xn--p1ai

Новая комплектация LADA Priora Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле года было произведено порядка первых автомобилей, оснащенных данной опцией.

Как собрать двигатель ВАЗ 21083. Сделай Сам!

Они вошли в стартовую партию. На весну года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Компания АвтоВАЗ с начала марта года официально сняла с производства автомобили ЛАДА Калина. Вместо этого запланирован выпуск нового поколения данного автомобиля. Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление. При загрузке этого не видишь, так как процесс происходит постепенно. Лада Гранта — новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

Техническая информация автомобиля ВАЗ 2108 / ВАЗ 2109 / ВАЗ 21099

1. Техническая информация

ГАБАРИТНЫЕ РАЗМЕРЫ

ИДЕНТИФИКАЦИОННАЯ ИНФОРМАЦИЯ

Идентификационная табличка с данными автомобиля находится под капотом в моторном отсеке со стороны переднего пассажира. Идентификационная табличка:
1. Завод-изготовитель, 2. Модель двигателя, 3. Идентификационный номер, 4. Разрешенная максимальная масса автомобиля, 5. Разрешенная максимальная масса автомобиля с прицепом, 6. Нагрузка на переднюю ось, 7. Нагрузка на заднюю ось.
Идентификационный номер автомобиля представляет собой сочетание из семнадцати буквенно-цифровых символов (например: XTA210910W6589254), которые расшифровываются следующим образом:
— Первые три буквы (ХТА) — индекс завода-производителя. Первый символ — географическая зона; второй — страна; третий — завод-изготовитель.
— Шесть следующих цифр (210910)
— модель автомобиля.
— Буква латинского алфавита или цифра (W) — код модельного года выпуска автомобиля.

Код	Дата выпуска
А	01.07.1979-30.06.1980
В	01.07.1980-30.06.1981
С	01.07.1981-30.06.1982
D	01.07.1982-30.06.1983
Е	01.07.1983-30.06.1984
F	01.07.1984-30.06.1985
G	01.07.1985-30.06.1986
Н	01.07.1986-30.06.1987
J	01.07.1987-30.06.1988
К	01.07.1988-30.06.1989
L	01.07.1989-30.06.1990
М	01.07.1990-30.06.1991
N	01.07.1991-30.06.1992
Р	01.07.1992-30.06.1993
R	01.07.1993-30.06.1994
S	01.07.1994-30.06.1995
Т	01.07.1995-30.06.1996
V	01.07.1996-30.06.1997
W	01.07.1997-30.06.1998
X	01.07.1998-30.06.1999
V	01.07.1999-30.06.2000

Код	Дата выпуска
1	01.07.2000-30.06.2001
2	01.07.2001-30.06.2002
3	01.07.2002-30.06.2003
4	01.07.2003-30.06.2004
5	01.07.2004-30.06.2005
6	01.07.2005-30.06.2006
7	01.07.2006-30.06.2007
8	01.07.2007-30.06.2008
9	01.07.2008-30.06.2009
А	01.07.2009-30.06.2010

— Последние семь цифр (6589254) — номер кузова.
Идентификационный номер кузова выштампован под капотом на стакане стойки подвески со стороны переднего пассажира. Номер двигателя выштампован на торце блока цилиндров под корпусом термостата. Для того чтобы его прочесть, необходимо снять воздушный фильтр или воспользоваться зеркалом.

Месторасположение номера двигателя на 8 и 16 клапанной Лада Приора: описание, идентификация, потребность

Многие владельцы Лада Приора знают, что все автомобили имеют номера движка, но для чего они нужны, а там более, где их искать не знают. Месторасположение данного идентификатора, типичное для всех современных автомобилей АвтоВАЗ.

Назначение номера двигателя

Идентификатор мотора автомобиля — это один из идентификаторов серии и марки силового агрегата. Они устанавливаются на заводе изготовителе с целью идентификации принадлежности мотора к той или иной серии. По маркировке силового агрегата можно определить, на какую машину был установлен мотор с завода.

Также, VIN силового агрегата необходим для регистрации в органах госавтоинспекции. По этому номеру можно определить владельца автомобиля, а также соответствие других идентификаторов. Зачастую при сгорании автомобиля, VIN движка — это единственный идентификатор, по которому можно определить владельца автомобиля.

Месторасположение на двигателе

Многие автолюбители задают вопрос — где находится номер двигателя на Приоре? Найти номера двигателя на 8 и 16 клапанных Лада Приора просто.Расположены они на блоке цилиндров, над картером сцепления. Чтобы обнаружить его и посмотреть необходимо зеркало или демонтаж силового агрегата.

Так, сотрудники госавтоинспекции, при снятии и постановке на учёт транспортного средства сверяют данный идентификатор с другими, чтобы удостовериться, что не было несанкционированной подмены движка.

Жизненные ситуации

Зачастую, угнанные автомобили нельзя проверить по Vin-у кузова, который перебивается в отстойниках. Многие автолюбители, покупая транспортное средство с рук, даже не подозревают, что автомашина в угоне. Чтобы определить подлинность маркировки кузова, необходимо найти идентификатор ДВС. На сегодняшний день, по статистике, Лада Приора — одна из самых угоняемых транспортных средств, для совершения преступлений.

Как показывает практика, после совершения преступлений, транспортное средство сжигается, чтобы убрать отпечатки пальцев и идентификационные данные. И только по номеру мотора, который не выгорает, можно определить, какая машина, а также владельца. Много раз, благодаря уцелевшему идентификатору двигателя определяли убийц и прочих преступников.

Также, стоит отметить, что если угнанное транспортное средство попадает в международную базу, то уже не имеется возможности снять его с учёта в другой стране.

Это достаточно усложнило жизнь преступникам. Но, в ряде стран СНГ, таких как Украина, уже несколько лет не идентифицируют автомобили по маркировкам двигателя.

Вывод

Определить номер двигателя на Лада Приора достаточно легко. Стоит только знать месторасположение этого идентификатора. Так, по номеру сверяется принадлежность силового агрегата к марке автомобиля, а также происходит сверка с остальными идентифицирующими элементами. Но, в ряде стран данный номер, уже не является идентификатором и не прописывается в регистрационных документах.

6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем

Почему заводская инструкция умалчивает, что этот мотор — единственный на рынке — требует обкатки? ЗР знает ответ.

1. История

Материалы по теме

Нынешняя модификация мотора 1.6 корнями восходит к двигателям, специально созданным для поперечного расположения на автомобилях семейства ВАЗ-2108. Изначально это был карбюраторный мотор рабочим объемом 1,3 л. В его доводке принимали участие специалисты фирмы Porsche. Двигатель имел конструкцию и характеристики, отвечавшие требованиям того времени. Впервые ВАЗ-2108 с новым мотором показали широкой публике на выставке «Автопром-84». Для отечественного автостроения это был огромный шаг вперед, хотя в общемировом масштабе тольяттинский мотор являлся технически устаревшим сразу после его появления. Зарубежные двигатели уже примеряли системы впрыска топлива, а карбюраторы некоторых модификаций напоминали пауков с кучей трубочек и приводов для коррекции топливоподачи на разных режимах.

Какие же конструктивные особенности повлияли на всю дальнейшую судьбу семейства двигателей ВАЗ для переднеприводных автомобилей? Поперечное расположение потребовало «короткого» блока цилиндров. Вначале работы велись над двигателем 1,3 л с диаметром цилиндров 76 мм. Было принято межцилиндровое расстояние, равное 89 мм. Когда при создании модификаций большего рабочего объема увеличили диаметр цилиндров до 82 мм, стало невозможным обеспечить протоки рубашки охлаждения между цилиндрами, что вызвало увеличение теплонапряженности двигателя и заставило искать новые способы охлаждения цилиндров. Дальнейшее повышение рабочего объема было получено путем увеличения рабочего хода до 75,6 мм. Так получили двигатель рабочим объемом 1596 см3.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

2. Приобретенные недостатки

Коленвал у двигателя 1,6 вполне современен, он полнопротивовесный, то есть на продолжении каждой щеки вала имеется противовес (всего восемь штук). Импортные моторы часто располагают лишь четырьмя противовесами. Экономят.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Короткая юбка поршня — в духе современного автостроения, но такое решение не лучшим образом влияет на моторесурс. Мало того, что опорная поверхность поршня мала, так еще и перекладка (боковые колебания) возможны больше, чем со старыми, высокими поршнями.

Шатуны нынешней модификации двигателя стали заметно тоньше по сравнению со старыми, с индексом 2108. А еще появилась высокотехнологичная отламываемая крышка шатуна, но значительно уменьшилась ширина шатунного вкладыша. Да, массу шатуна таким образом удалось немного снизить. Но это однозначно повысило нагрузки на подшипник. При этом ширина шейки на валу осталась прежней . Вполне можно было бы ставить шатун с «широкой» нижней головкой.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

3. Привод ГРМ

Вазовский двигатель последней генерации стал «невтыковым» (то есть при обрыве ремня ГРМ поршни не гнут клапаны), что, с одной стороны радует, а с другой навевает печаль. Почему-то больше ни один автопроизводитель в мире не печется о «невтыковой» конструкции. Выходит, что привод ГРМ у вазовцев настолько ненадежен, что производителю пришлось подстраховаться таким вот образом, предусмотрев выемки под клапаны на поршнях.

Материалы по теме

При этом за последние годы производитель почему-то уменьшил ширину ремня ГРМ. У «восьмерки» был ремень шириной ¾ дюйма — 19 мм, а сейчас стало 17 мм. То же самое касается и шестнадцатиклапанной версии двигателя. Был 1 дюйм (25,4 мм) в ширину, а теперь всего 22 мм. Зачем снизили несущую способность ремня? Ведь чем он шире, тем надежнее. Много ли резины сэкономили?

Мало того, что сам по себе ремень стал меньше в ширину, так он еще и работает в паре с не очень-то надежными узлами — роликами и насосом охлаждающей жидкости. Качество отечественных насосов — это головная боль всех владельцев вазовских переднеприводников, начиная с «восьмерки».

Впрочем, и наша культура обслуживания оставляет желать лучшего. Некоторые владельцы вазовской техники сами провоцируют неисправности: кто воду зальет в систему охлаждения, и замерзшая помпа порвет ремень ГРМ, а кто — антифриз поддельный, который погубит сальник и подшипник помпы. Известны случаи, когда такой антифриз в условиях высокотемпературной кавитации разрушал лопасти насоса. Еще одним слабым местом являются натяжной и обводной (паразитный) ролики привода ГРМ. При низком качестве подшипников или недостатке смазки возможен обрыв ремня ГРМ.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На надежность мотора еще влияет конструкция и материалы, из которых изготовлены элементы системы охлаждения. Ненадежный термостат может способствовать перегреву или переохлаждению мотора. Шланги низкого качества способны оставить двигатель без охлаждающей жидкости. А еще часто трескается расширительный бачок.

4. Особенности эксплуатации и обслуживания

Материалы по теме

Вазовский мотор имеет чугунный блок цилиндров. Чугун как конструкционный материал хорош тем, что допускает неоднократную расточку цилиндров под ремонтные размеры. Однако на большинстве моторов импортного производства в паре с чугунным блоком (да и с алюминиевым тоже), используют поддон картера в виде прочной отливки из алюминиевого сплава. Такая конструкция, изначально рассчитанная как одно целое при проектировании, значительно повышает жесткость всей нижней части двигателя. Это уменьшает деформации постелей коленвала и искажения формы цилиндров под действием нагрузок.

А вот на тольяттинский мотор, который работает в паре с вазовской механикой или АМТ (в основе которой все та же вазовская МКП), устанавливают «жестяной» поддон с мягкой прокладкой. Жесткость всей конструкции при этом значительно меньше. Это одна из причин, по которой вазовский двигатель до сих пор требует обкатки.

Конечно, в инструкции давно нет информации об этом. Сказано лишь, что на первых тысячах километров пробега желательно не перегружать двигатель. Однако статистика редакционных машин из Тольятти говорит о том, что расход масла уменьшается и стабилизируется на минимальном уровне после пробега порядка 10 000 км. Что-то в вазовском моторе прирабатывается. При этом у большинства иномарок расход масла в двигателе с самого начала эксплуатации мизерный.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

А еще конструкция привода клапанов на восьмиклапанной версии двигателя (ВАЗ-11186) довольно часто требует регулировки. К примеру, у популярных Hyundai Solaris и Kia Rio в гамме тоже имеется двигатель без гидрокомпенсаторов, однако регламент обслуживания значительно реже требует регулировки зазоров. Более того, реальная потребность в этой работе, как правило, наступает при больших пробегах.

Шестнадцатиклапанные вазовские моторы снабжены гидрокомпенсаторами, к работе которых претензий нет.

5. Конкурентоспособен или нет?

Технические характеристики двигателя ВАЗ 1.6

Модель двигателя	11186	21126	21127
Клапанный механизм	8 клапанов	16 клапанов
Диаметр цилиндра × ход поршня, мм	82,0 × 75,6
Рабочий объем, см3	1596
Номинальная мощность, л.с. при частоте вращения коленчатого вала двигателя, мин-1	87 5100	98 5600	106 5800
	87 5100	98 5600	106 5800
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала двигателя, мин-1	140 3800	145 4000	148 4200
	140 3800	145 4000	148 4200

Показатели отечественного мотора рабочим объемом 1,6 л весьма далеки от современных. Судите сами: большинство зарубежных двигателей рабочим объемом 1,6 л имеют мощность более 120 л.с. И это свидетельствует о том, что конструкция вазовского мотора устарела. Даже примененная на 106-сильной версии двигателя управляемая длина впускного трубопровода не заменит систем изменения фаз газораспределения.

А ведь на иномарках ее внедряют и на выпускной распределительный вал (в дополнение к впускному). Вообще, если вспомнить знаменитые хондовские моторы девяностых годов, то они за счет управления газораспределением и высоких оборотов выдавали порядка 160 л.с. и более при рабочем объеме 1.6 л. И это были безнаддувные двигатели для массовых машин.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

6. Маркетинговый просчет

Материалы по теме

Автовладельцы негативно относятся к моторам, у которых мощность чуть за 100 л.с. Ведь такая мощность подразумевает более высокий налоговый коэффициент, а отдача от мотора при этом по-прежнему минимальная по современным меркам. Именно поэтому модификация 21127, на мой взгляд, особого смысла не имеет.

Семейство вазовских двигателей было вполне конкурентоспособным сорок лет назад, когда его создавали. Теперь двигатель морально устарел, так и не излечившись от некоторых болячек. Считаю, что ВАЗу нужно перейти на другую моторную базу. Выпускать лицензионные моторы или разрабатывать свой, но нужен новый двигатель внутреннего сгорания еще до того, как его заменит электромотор.

Высказывайте свои мнения в комментариях, ведь я только поделился своим личным опытом эксплуатации и ремонта.

Фото: «За рулем» и из архива автора

Расположение VIN и номера двигателя — Лада — ВАЗ 2108, 2109, 21099, 2109-3

Также называемый:

Лада Форма, Лада Сагона, Лада Спутник

Код тела:

ВАЗ 2108, 2109, 21099, 2109-3

Срок изготовления С:

1984 — 2007

Расположение Вин:

— После входа в социальную сеть —

Положение номера двигателя:

— После входа в социальную сеть —

Место VIN-таблички:

Справа спереди.

Загружено: vasas

ВАЗ (Lada) 2109 21099-20 • 1.5 i (78 Hp) технические характеристики и расход топлива — AutoData24.com

Brand	ВАЗ
Модель	2109
Поколение	21099-20
Двигатель	1.5 i (78 л.с.)
Двери	4
Мощность	78 HPW
Максимальная скорость	160 км / ч
Разгон с места до 100 кмч	14 сек
Объем топливного бака	43 литров
Год выпуска	1994 г. год
Год остановки производства	2005 г. год
Тип купе	Седан
Количество мест	5
Длина	4205 ММ
Ширина	1650 ММ
Высота	1402 ММ
Колесная база	2460 ММ
Колея передняя	1400 ММ
Колея задняя	1370
Клиренс
Расход топлива (экономичный) в городе	8.1 Литров / 100 км
Расход топлива (эконом) в загородном доме
Расход топлива (экономичный) в смешанном цикле
Масса	970 кг.
Максимальный вес	1395 кг.
Максимальный объем багажа	400 литров
Минимальный объем багажа
Нормы выбросов

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек.Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного подразделения Lada «Спутник». На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 80-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109.Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе стал значительным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик. Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Поскольку в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей испытывали транспортные трудности своих близких и друзей, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей.В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова и речи не было: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все получилось в обратном порядке.В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверных хэтчбеков.

Выход на рынок нового автомобиля, спроектированного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа.Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как выяснилось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Внешний вид

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом.Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар. В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная часть кузова в своем роде, примыкающая к капоту и установленным впереди крыльям.Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники. Такой наряд элементов уменьшен, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями выглядели неприятно.

Решили использовать одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы.Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных качеств».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров.Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили выпуск бензобаков из пластика, которые намного проще и легче собрать, чем другие. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов.Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 типа панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес автомобиля, но с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, поэтому не стоит отвлекаться от езды по дороге.

Отчасти это было достигнуто за счет компактного расположения элементов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники.Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью. Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-х тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литра на каждую сотню километров и 5,7 литра в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадок» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается. Так, в городе этот показатель держится на уровне 8,6 литра на каждую сотню, а в дороге он падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин.Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме составляет около 6,7 литра на каждые 100 километров.

Кроме того, позже стали производить двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Пик крутящего момента 118 Нм достигается при 2800 об / мин.На каждые 100 км пути расход топлива ВАЗ 2109 составляет 8,0 л в черте города и 5,8 л по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил ввести пятиступенчатую коробку на «механике».Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед.Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча». Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своему устройству такая балка похожа на многочисленные переднеприводные машины прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади. Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель управления сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не был ослеплен обшивкой.Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей тележкой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки. Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, поскольку имеется небольшое искажение.Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость деятельности в тихом скоростном режиме, при этом плотно и с натяжением обернутым вокруг торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется.Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому в большей степени описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать.Была стандартная печка, простой руль и стандартные сиденья с установленными ремнями безопасности.

Наружные зеркала заднего вида можно было регулировать изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысок, поэтому вы можете купить машину на ходу от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшее средство, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы вести машину, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

Недорогая машина советского производства;
Передний привод, безусловно, можно считать плюсом;
Допустимая высота дорожного просвета;
Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
Допустимый расход топлива;
Идеально для тюнинга;
Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

Коррозия металла;
Появления явно на любителя;
Небольшой ресурс некоторых деталей;
Промежуточная шумоизоляция салона;
Малооборудование;
Очень мало свободного места, особенно для задних пассажиров;
Маленькое багажное отделение;
Плохая проходимость;
Салон некачественный;
Низкий уровень безопасности;
Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 до сих пор остаются противоречивые чувства. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, автомобиль идеален для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также очень хромает качество материалов и пластика, используемого для отделки, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что автомобилю уже много лет и в свои годы он был очень популярен в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.«Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

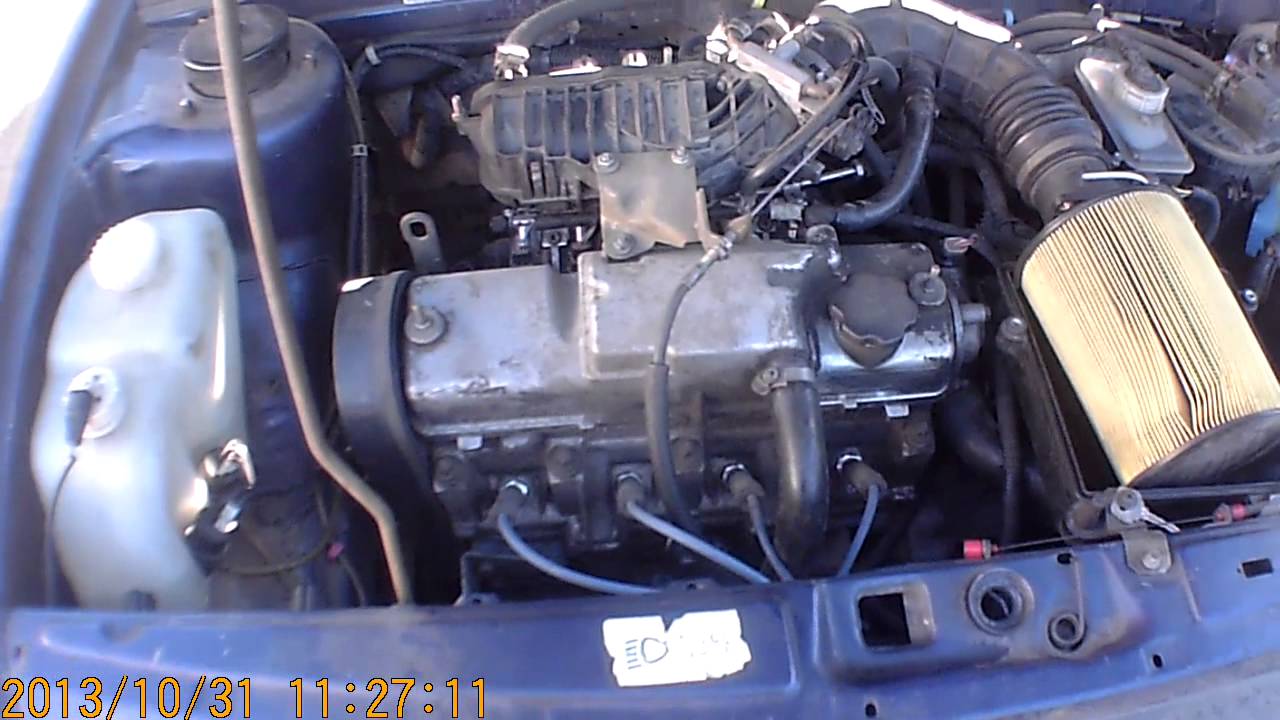

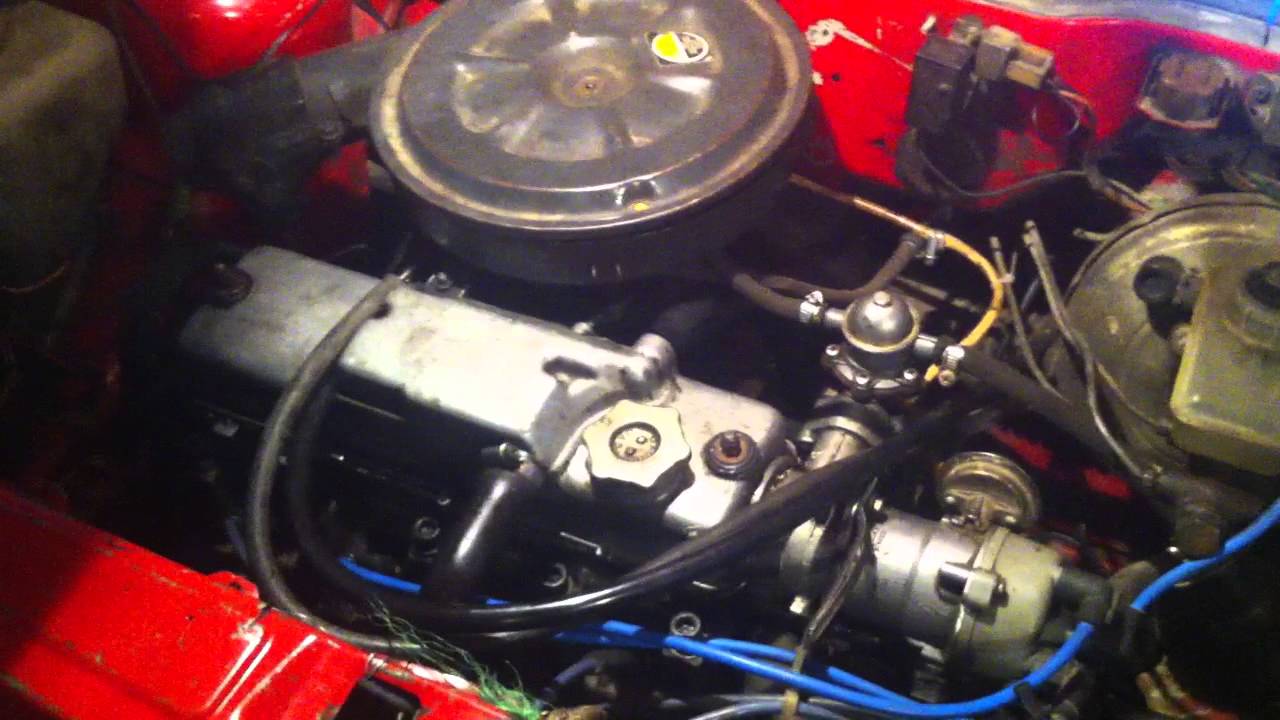

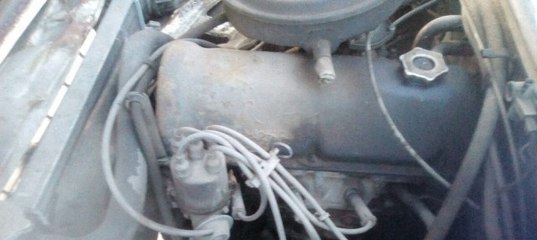

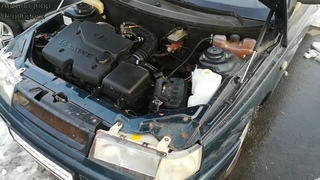

Конструкция двигателя ВАЗ 2109 карбюратор

на одно время была очень популярной машиной. Ржавый двигатель, крепкий кузов, привлекательный внешний вид.Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора. Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или шину-овсянку.Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

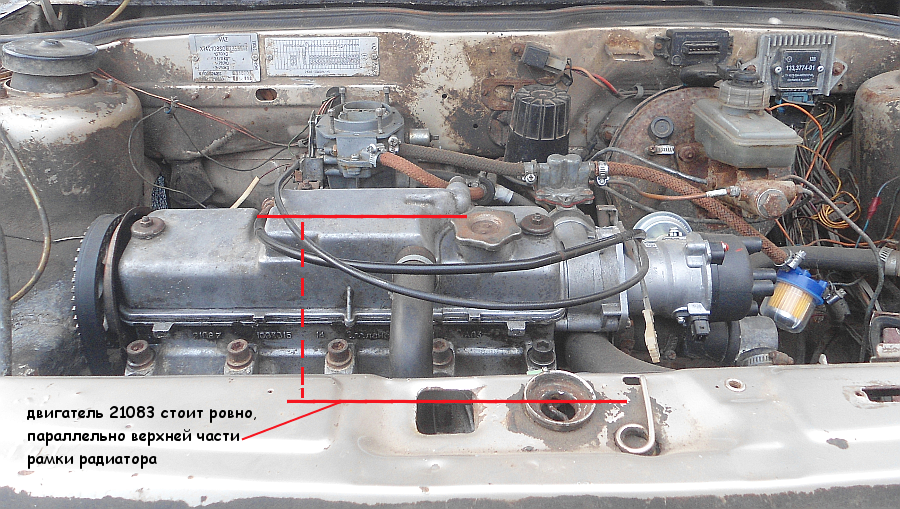

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно, аналогичный двигатель. Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару.На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей. Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также неплохим вариантом комплектации будет установка двигателя с «Приоры», более современной модели «Жигули». Что касается зарубежных двигателей, то мотор Hyundai Accent. Он отлично установлен под капот девятки, только желательно и коробку передач брать с «акцента».С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, нужно использовать тормозную систему еще и колодки. Идеальным вариантом также заменит заднюю на диске. Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть.Если достали из рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов. Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГИБДД с вопросом о конструкции нового двигателя.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации.Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации.Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но Б. техническая документация Завод-изготовитель не находит информации о двигателе 2109, так как такого двигателя не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 -80. (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой.Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 (1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска. Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

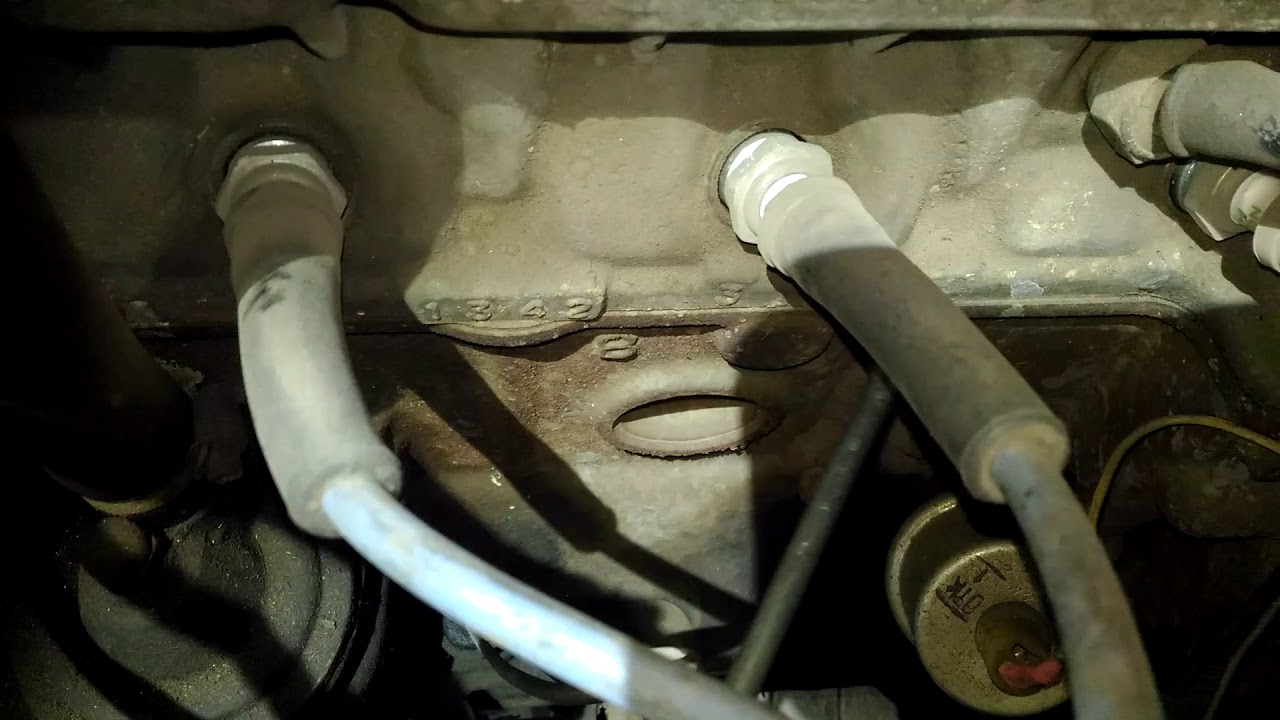

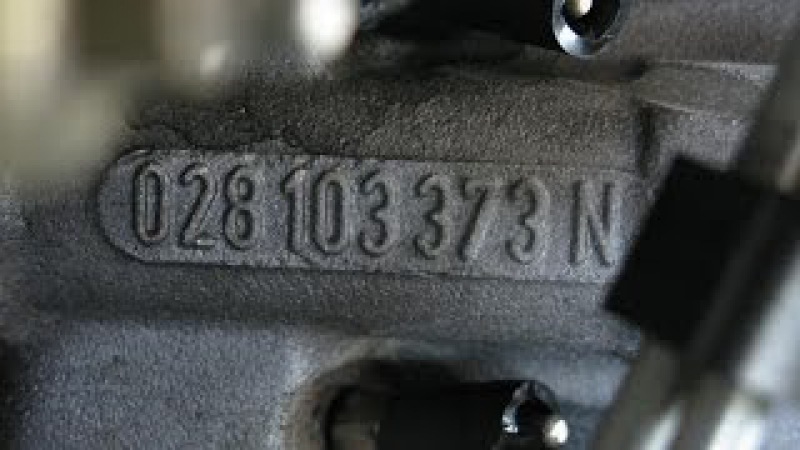

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались.Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

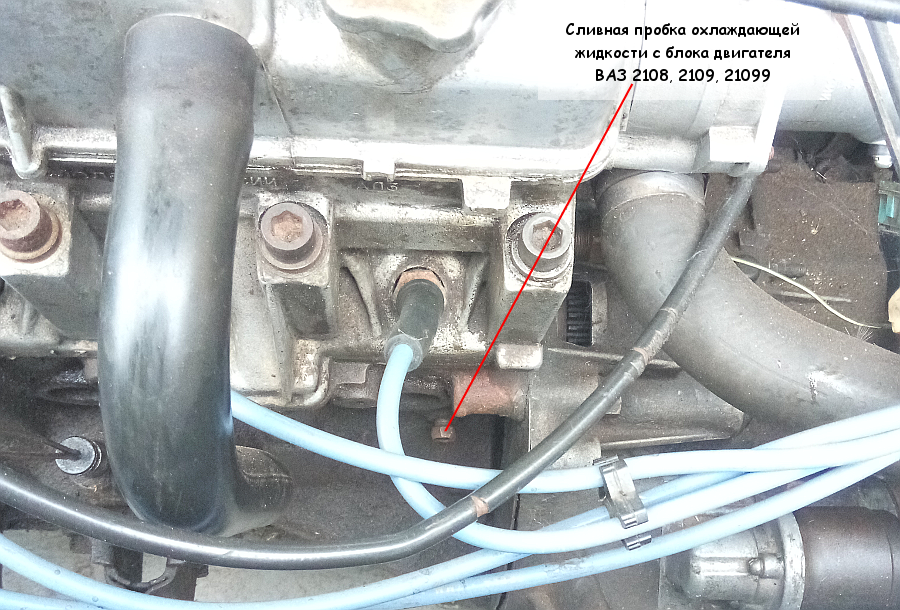

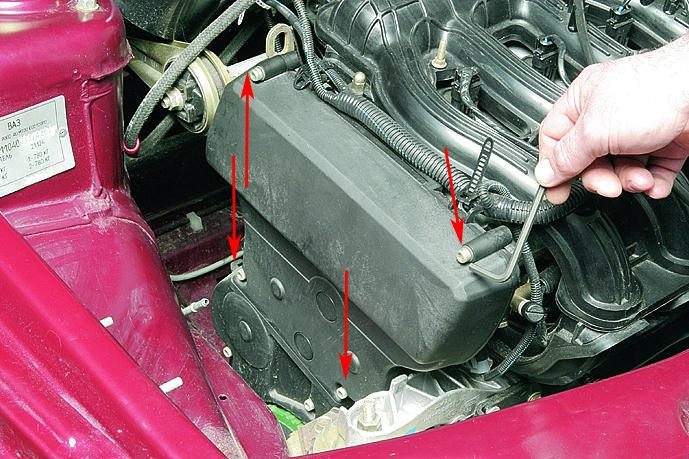

Ремонт и обслуживание

Средний ремонт модификаций ДВС ВАЗ 2109 производится в ходу. Этот показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. .Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых сложностей.Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не стоит забывать и о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегченные коленчатый вал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится настройка на открытом воздухе. К ним относятся: установка воздушного фильтра нулевого сопротивления, сброс карбюратора, замена форсунок водяного охлаждения, установка улучшенных помпы и генератора.

Не стоит забывать и о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, вошли в легенды советского автопрома. Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 довольно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработку и, как показывает практика, достаточно успешно.

Модель ВАЗ 2109 впервые начали выпускать в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей и сделало безопасным использование ВАЗ 2109 в качестве семейного автомобиля.

Технические характеристики ВАЗ 2109: Изначально только карбюраторные машины с 1.Двигатель объемом 1 литр и мощностью 54 выдавал лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года автомобили стали выпускать и с инжектором.

В обслуживании эта модель такая же экономичная, как и во всех моделях АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен по истечении гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109 своими руками при сноровке и желании совершенно не сложен. Благодаря невысокой стоимости за машину, а также невысоким расходам на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделал эту модель по-настоящему народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет нашел на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Двигатель	1,3л, 8-кл.	1.5л, 8-кл.	1.5л, 8-кл.
Длина, мм.	4006	4006	4006
Ширина, мм.	1650	1620	1620
Высота, мм.	1402	1402	1402
База, мм.	2460	2460	2460
Удар передних колес, мм	1400	1400	1400
Шаг задних колес, мм	1370	1370	1370
Масса в валюте, кг	925	925	945
Полная масса автомобиля, кг	1350	1350	1370
Допустимая полная масса буксируемого прицепа с тормозами, кг	900	900	900
Клиренс, мм.	160	160	160
МИН / МАКС объем багажника	330/640	330/640	330/640
Колесная формула / ведущие колеса	4×2 / перед
Макет вагона	Передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	Хэтчбек / 5.
тип двигателя	Бензиновый
Система снабжения	Карбюратор	Карбюратор	Распределенный впрыск
Диаметр цилиндров, мм	76	82	82
Ход поршня, мм	71	71	71
Степень сжатия	9,9	9,9	9,9
Рабочий двигатель, см 3	1288	1499	1499
Максимальная мощность, кВт / об.Мин.	64/5600	68/5600	78/5400
Максимальный крутящий момент, нм при об / мин	95/3400	100/3400	116/3000
Топливо	АИ-92.	АИ-92.	АИ-95
Расход топлива в городском цикле, л / 100км	—	8,7	9,9
Максимальная скорость, км / ч	148	154	155
Разгон до 100 км / ч, с	16	14	13
Трансмиссия	С ручным управлением
Количество передач	5 вперед, 1 назад
Рулевое управление	Стоечный, без усилителя
Шины	175 / 70R13 5JX13;
Емкость топливного бака	43	43	43

Большая часть «девятки», на которой сегодня ездит определенная часть автомобилистов, наделена карбюраторным двигателем.Мощность двигателя на ВАЗ 2109 многих в этом случае не устраивает и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать самому, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

Карбюратор

Если Ваз 2109 с инжекторным двигателем Проблем с мощностью нет, то про карбюраторную версию вы точно не скажете.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собираемый на заводе в Димитровграде. Производителей этих самых карбюраторов точно с неба не хватает, да и продукция выходит, честно говоря, с их завода другая.
Дело в том, что одни карбюраторы могут слушать более 7-8 лет, а другие не растягиваются и до 3 лет. Кроме того, как уже было сказано выше, мощность двигателя зависит от карбюратора.
Если в обычный карбюратор попадает плохой бензин или грязь, или манера езды новичка-автомобилиста не соответствует стандартам, карбюратор (см.) Мешает нормальной работе двигателя.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличить мощность двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный никакой существенной разницы не даст, касательно увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал.К тому же импортный карбюратор в процессе работы «съел» больше топлива, чем отечественный.

Зато некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных от карбюратора Нивовский больше.
Тюнинг штатного карбюратора ВАЗ 2109, если грамотно подойти, дает ощутимый прирост динамики автомобиля, значительно увеличивает мощность двигателя.
Продолжаем:

Разбираем штатный ДААЗ и попадаем во вторую камеру.
Снимаем пружину, которая помещается в вакуумный привод.

Примечание. Снятие этой пружины поможет, при небольшом увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

Другой способ подразумевает доработку того же вакуумного привода. Самодельная каретка из проволоки окрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своеобразный выступ между тросом и рычагом.Затяните гайку.

Примечание. Данная модернизация дает рост динамиков при незначительном увеличении расхода топлива.

Меняем диффузор первичной камеры карбюратора. Если стандартный диффузор имеет маркировку «3,5», смело ставьте «4,5» и наслаждайтесь увеличением мощности, хотя и в пользу экономичного.
Меняем насос опрыскивателя, который стоит «30». Демонтируем и ставим опрыскиватель со значением «40».
Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрено увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемые нулевики способны помочь в увеличении динамики автомобиля ВАЗ 2109.
Приобрести автозапчасти на рынках по вполне доступной цене и установить легко:

Демонтируем корпус старого фильтра и воздуховод.
Снимите режущие трубки режущих газов.
Устанавливаем новый воздушный фильтр и получаем увеличение мощности на 3-5%.

Глушитель

Некоторым не советуют не «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
Итак:

Снимите резонатор и старый глушитель.
Демонтируем выпускной коллектор, но «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, исходя из своих предпочтений.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышенная компрессия

Итак:

GBC демонтирован.
Цилиндр-цилиндр на специальной машине (изменения не должны превышать 0,5-1 мм).
Путем уменьшения, таким образом, объем сгорания увеличивается за счет увеличения степени сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала Обеспечивает максимальный приток топливовоздушной смеси к цилиндрам, а это позволит увеличить высоту подъемных клапанов.
Не забывайте, что в процессе модернизации необходимо также установить модифицированные кулачки, которые отличаются исключительно гладким профилем.Такие тюнинговые кулачки обеспечат надежную работу ГРМ.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно смещена, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

Распределительный вал с низким крутящим моментом, предназначенный для езды по городу.
Распредвал универсальный предназначен для езды в условиях города и трассы.
Распредвал Horse разработан для езды исключительно по трассе.

Трансмиссия

Если описанные выше методы были исключительно процентными показателями увеличения мощности двигателя, то продвижение КПП влияет на динамические характеристики, что наиболее важно. Двигатель даже с самым мощным потенциалом может не проявить все свои силы, если они не будут строго сочетаться с внешними условиями.
Принцип доработки трансмиссии заключается в том, чтобы мотору можно было дать максимально долго работать в так называемой «правой» зоне шкалы тахометра.
Можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

В этом случае, если скорости будут переключаться «наверх», повороты не упадут, как раньше, и двигатель не потеряет бодрость, и будет видно резкое ускорение.
При переключении передачи «вниз» даже на относительно высокой скорости можно смело добиваться более интенсивного разгона, ведь вы не рискуете прыгнуть на красную зону тахометра.

Примечание.Заводской «брак» модели ваза представляет собой синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водителю автомобиля для обеспечения какого-либо запаса тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, следует четко пролистывать двигатель, прислушиваясь к «реву» двигателя.

Типовая модернизация трансмиссии осуществляется следующим образом:

Изготовлены полностью оригинальные деревья и шестерни.
Они установлены в КПП старого.
Установлены короткие кулеры.
Меняется корзина и светодиодный диск сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «закручивания» на начальных оборотах можно будет разогнаться так, что он станет соответствующей 4-й, 5-й и даже 6-й скорости (если бы такой ВАЗ 2109 был бы ).
Приведенные выше инструкции и советы — это реальный и практичный способ модернизации двигателя своими руками.В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
Как известно, цена тюнинга двигателя довольно высока. Оказывается, на самомодернизации вполне можно сэкономить.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR). Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей».В противном случае пробег до кр существенно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку.Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально.Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Действительно, при регулярном обслуживании заменялись фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор пришел в «рассыпаться», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его сервису. Что не ведется, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гонках, но не готов к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если утечки нет, но ее нужно регулярно добавлять, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Вероятно, подшипники или гидронасосы сильно изношены.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

В ходе капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капитального ремонта мотор должен работать Как новый и безотказный 100 000 — 150 000 км . Тогда беги, при условии регулярной казни.

Перед запуском силового агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а которые оставят мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой также торопиться не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить на новый или восстановленный. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д., Затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью строп и тали, надев его на шину или поддон. Далее снимаем головку блока и CSM. Не забудьте отметить, где стояли вкладыши и крышки подшипников, это вам в дальнейшем пригодится. На этом все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, где будет установлен коленчатый вал.
Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

Белое кольцо из сталимнии, установить среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

Следите за тем, чтобы полукольца не выступали за концы станины (они должны доходить до них).
Теперь установите вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

Установите крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

Cele специальной оправкой поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
Установите датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергся фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности детали, через которую Тосол просачивался в масляный канал, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

А теперь пора научиться разбирать головку блока цилиндров на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации. Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда загляните в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки. Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. При повреждении такой предмет лучше заменить на новый, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно крутить, а откручивать — еще труднее.

Это завершено на этой головке блока. Положите все снятые вами детали и, конечно же, не забудьте приобрести новую прокладку GBC.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого понадобится специальное оборудование и навыки работы на нем. Если он есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

В большинстве случаев вам нужно только снять головку, передать ее мастеру, а затем забрать и установить обратно.

Зачем снимают головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка вмешательства попадают в категорию текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец хочет изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильное форсирование всегда рассчитывается заранее в теории, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, занудством вы не будете заниматься — просто возьмете предмет, а потом скажут, когда можно будет забрать. Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно, рукава нужны уже не оригинального, а ремонтного размера.Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, потому что необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. В таком виде распредвал выполнен.

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой). Его толщина должна быть совсем небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

Что касается хонингования, эта операция должна выполняться после расточного блока.Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новых рабочих жидкостей не забудьте отрегулировать клапан.На этом капитальный ремонт двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

Сколько масла в двигателе ВАЗ 2109 1.5. Как заменить моторное масло на девятке

Замена масла ВАЗ 2109 не представляет сложности, что позволяет автовладельцу выполнить эту работу самостоятельно, сэкономив на услугах мастеров СТО.

Даже при минимальном опыте работы каждый автовладелец сможет самостоятельно выполнить все необходимые сервисные работы.

Подготовка к замене

Производитель устанавливает межсервисный интервал в 10 тысяч километров. Рекомендуется производить регулярную замену масла, что гарантирует работоспособность двигателя автомобиля.

Какое масло заливать

Автомобили ВАЗ

традиционно неприхотливы к качеству технических жидкостей, что позволяет использовать недорогие автосмазки. Производитель рекомендует использовать смазку с вязкостью 5W-30.

Инженеры

советуют использовать вязкие составы, что позволяет надежно защитить движущиеся части силового агрегата при эффективном охлаждении мотора.

Мы можем порекомендовать вам использовать недорогие полусинтетические материалы, которые обеспечивают качественную смазку двигателя и в то же время имеют доступную стоимость. Помните, что при покупке полусинтетики нужно учитывать объем двигателя вашего автомобиля.

Объем моторного масла

Прежде всего вам необходимо определить, что вам нужно приобрести для этой работы. Объем масла в двигателе автомобиля ВАЗ 2109 — 3,3 литра. При проведении сервисных работ заменено 3 литра технической жидкости.

Учтите, что количество масла в двигателе зависит от конкретной модификации силового агрегата, поэтому вам необходимо уточнить эти данные в технической документации на свой автомобиль.

Куда заливать масло

Процедура замены масла на ВАЗ 2109 не сложная.Открыв капот, можно увидеть крышку заливной горловины на двигателе. Только помните, что открывать ее при горячем двигателе не рекомендуется.

Инструменты

Для этой работы вам понадобится плоская отвертка на случай проблем с масляным насосом и гаечный ключ на 17, которым мы будем откручивать пробку в поддоне.

Также нужно позаботиться о наличии ветоши и емкости объемом 3-4 литра для старого масла.

Помните, что одновременно производится замена масляного фильтра, поэтому приобретите его заранее в магазине автозапчастей.

Пошаговая инструкция

Замена масла в двигателе ВАЗ 2109 не составляет труда. С этой работой справится каждый автовладелец. Предлагаем вам пошаговые инструкции по выполнению этой услуги.

Сервисные работы не зависят от конкретного объема двигателя ВАЗ 2109 и модификации силового агрегата.

Сначала нужно прогреть двигатель, для чего даем ему поработать около 5 минут.
Автомобиль заехал на яму или эстакаду гаража.Обладая определенным мастерством, вы сможете провести все работы без ямы и эстакады. В этом случае нужно осторожно пролезть под машину и поставить под картер плоскую емкость для старой смазки.
Находим сливную пробку на поддоне картера и откручиваем ключом на 17. Из картера потечет темная отработанная жидкость. Ждем пока потечет, обычно это занимает 20-30 минут.
После этого меняем фильтр, который откручиваем вручную без использования инструмента.В редких случаях резьба фильтра может заржаветь, и ее невозможно удалить вручную. В этом случае вы можете использовать специальный ключ или просто проткнуть корпус фильтра отверткой и действовать с ней как рычаг.
Как только старая автосмазка перестанет капать из сливной пробки, нужно прикрутить новый фильтр, затем завинтить пробку на место и осторожно зажать ее ключом. При скручивании фильтра налейте в него немного масла и смажьте резиновую прокладку, которая предотвратит пригорание до резьбы и обеспечит лучшую герметичность системы.
Выкрутить заливную пробку на головке блока цилиндров. Мы рекомендуем заливать масло через воронку, чтобы не пролить его на двигатель. Впоследствии такая пролитая жидкость будет долго гореть и вызывать неприятный запах.
После заливки трех литров следует проверить щуп, который определит, сколько масла вы залили в двигатель. При необходимости долейте жидкость, чтобы поддерживать уровень между максимальным и минимальным.
Закрываем крышку заливной горловины и заводим машину.Дайте двигателю поработать несколько минут, затем остановите двигатель и снова проверьте уровень автоматической смазки.
Осмотрите автомобиль на предмет утечек и при необходимости подтяните масляный фильтр или сливную пробку в картере.

На этом замена масла в двигателе ВАЗ 2109 завершена.

Регулярная замена масла в ВАЗ 2109 существенно продлевает срок безаварийной работы силового агрегата. Освоить данную процедуру сможет рядовой автомобилист. Наградой за собственную заботу станет увеличение срока службы двигателя и его надежная работа.

Интервалы замены моторного масла

Производитель рекомендует менять масло в двигателях ВАЗ 2109 через 1–2 года эксплуатации или каждые 10 000–15 000 км, в зависимости от того, какой показатель будет достигнут раньше. Эти рекомендации носят общий характер. Поэтому вполне допустимо скорректировать сроки замены с учетом некоторых условий практического использования автомобиля.

Периодичность замены зависит от следующих факторов:

Если масло потемнеет или потеряет вязкоупругие свойства, то, независимо от сроков заливки и пробега, смазку придется менять.Это необходимо сделать для того, чтобы поддерживать должную мощность двигателя и значительно продлить срок его качественной эксплуатации.

Правильное количество смазки и основные способы его замены

В инструкции по эксплуатации ВАЗ 2109 указано, что объем масла, заправляемого в двигатель данной модели, составляет 3,5 литра. Однако опытные автомобилисты утверждают, что на практике в силовой агрегат обычно помещается 3 литра.

Точное количество масла зависит от конкретной версии двигателя.Такие данные предоставляет техническая документация, сопровождающая автомобиль. В любом случае рекомендуется приобрести 4–5 литров смазки. Затем по мере использования транспортного средства можно доливать идентичное масло.

Узнав, сколько масла залито в двигатель ВАЗ 2109, можно переходить к решению следующей важной проблемы. На этом этапе вам предстоит определиться с выбором одного из основных способов замены смазки … Полная замена масла проводится с промывкой силового агрегата или без нее.

При выборе первого варианта приобретается специальная промывочная жидкость. Залейте масло до нижней отметки на щупе. Заводят двигатель, дают поработать минут 10-15 на холостом ходу … После остановки мотора сливают промывочное средство. Далее выполняются традиционные для стандартной замены масла операции.

Технологические этапы замены

Для успешной замены масла в двигателе ВАЗ 2109 нужно запастись расходными материалами и инструментом. Желательно заранее подготовить:

Пластиковые бутылки емкостью 5 литров, в которых ранее хранилась вода, устанавливаются под слив. Воронку можно заменить отрезанной крышкой от пластиковой бутылки. Следует проявлять осторожность, чтобы не допустить попадания большого количества старой смазки на открытый грунт.

Слита старая смазка

Перед этим этапом двигатель хорошо прогревается (до 80 ° С). Автомобиль установлен на смотровой яме, эстакаде, подъемнике. Мастера используют несколько домкратов, чтобы равномерно поднять машину.В таких случаях приподнятая часть автомобиля должна быть надежно зафиксирована упорами.

Отвернута крышка заливной горловины моторного масла. Это рекомендуется для ускорения процесса слива старой жидкости. Снятая крышка нарушает вакуум, масло стекает беспрепятственно.

Емкость помещается под сливное отверстие. Пробка сначала отрывается ключом на «17», затем аккуратно откручивается вручную. Как только начнут сочиться первые капли старого масла, полностью открутите пробку, прижав ее к резьбе.Затем резко отводят руку с вилкой в сторону, чтобы нагретое масло не попало на открытые участки кожи.

Замена масляного фильтра

Дождавшись полного слива старой смазки, закрутите сливную пробку. После этого откручивается масляный фильтр. Обычно это делается вручную. В случаях, когда фильтр заклинивает, используйте специальный съемный ключ. Его отсутствие компенсируется толстой отверткой, которой протыкают фильтр и откручивают его движением рычага.

Новый фильтр наполовину заполнен свежей смазкой. Это предотвратит эффект масляного голодания при следующем запуске двигателя. Резиновую прокладку смазывают новым веществом.

После этого фильтр без фанатичных усилий аккуратно навинчивается на стержень с резьбой. Для надежной фиксации фильтра не нужно использовать гаечный ключ. Сжимать нужно только руками без лишних усилий.

Заливка новой моторной смазки

В открытую маслозаливную горловину вставлена воронка.Через него заливается необходимое количество новой смазки. Делается это медленно, чтобы масло успело пройти через горлышко воронки.

Подождите 3-5 минут, а затем с помощью масляного щупа проверьте уровень только что залитой смазки. Он должен подняться выше минимальной отметки. Если масла недостаточно, добавьте еще немного масла.

Крышка маслозаливной горловины навинчивается. Двигатель запускается. Ему разрешено простаивать несколько минут. Важно следить за давлением контрольного легкого масла.Он должен погаснуть через определенное время.

Заглушите двигатель, еще раз проверьте уровень масла. Наилучший вариант — когда смазка покрывает щуп чуть выше середины, останавливаясь между минимальной и максимальной отметками. Доливать масло по максимуму не стоит. Чрезмерное давление создает ненужную нагрузку на уплотняющие детали двигателя.

Одним из ключевых компонентов любой машины является трансмиссия. Срок службы двигателя во многом зависит от общей надежности автомобиля… Для продления ресурса двигателя нужно позаботиться о своевременной замене масла в двигателе ВАЗ 2109. Для начала нужно определиться, какое масло заливать.

Сорта моторного масла

Существует несколько различных типов смазочных материалов для автомобильных двигателей, которые мы кратко рассмотрим, чтобы помочь вам сделать правильный выбор.

Минерал

Традиционно такие масла изготавливают на минеральной основе, но для двигателей ВАЗ 2109 они плохо подходят. Дело в том, что они не соответствуют требованиям к замене масла и не соответствуют жестким эксплуатационным характеристикам силовых агрегатов.

Такие масла для ВАЗ 2109 также производятся на минеральной основе, но в них добавляют некоторые синтетические компоненты для улучшения характеристик смазочных материалов при холодном пуске двигателя. Полусинтетические масла поддерживают чистоту внутренних поверхностей двигателя и надежно защищают его от износа.

Синтетика

Высокоэффективные моторные масла разработаны на основе синтетических базовых масел. Они подходят для заправки как бензиновых, так и дизельных силовых агрегатов. Они гарантируют надежную защиту от износа и хорошо смазывают рабочие механизмы даже при холодных пусках.Синтетические масла минимизируют трение, вредное для двигателя, и поддерживают его в полной чистоте. Они соответствуют высочайшим стандартам качества API и одобрены автомобильными компаниями.

Всесезонное масло

Всесезонное масло может быть любым из вышеперечисленных. Он предназначен для эксплуатации двигателя в умеренном климате и подходит для круглогодичного использования. В зимние месяцы такие масла почти не загустевают, а в жару, под воздействием высоких температур окружающей среды, смазка не сильно разжижается.К таким маслам для ВАЗ 2109 относятся смазки со следующими параметрами SAE: 5W-40, 10W-40, 15W-40.

Особенности замены масла

Расположение фильтра и пробки

Замена масла в двигателе ВАЗ 2109 — не самый простой процесс, но при необходимости с этим можно справиться. Если вы покупаете подержанный автомобиль у другого человека, вам необходимо как можно скорее сменить смазку в двигателе. В этом случае рекомендуется промыть мотор специальной жидкостью, так как вы точно не знаете, что было залито ранее.

Масло также рекомендуется менять, если вы долгое время не эксплуатировали ВАЗ 2109. Когда двигатель долгое время не запускается, в нем скапливается конденсат и смешивается со смазкой, вызывая ухудшение его свойств и, как следствие, увеличение износа всех внутренних деталей силового агрегата.

Чтобы продлить срок службы залитого в двигатель масла, отучитесь резко трогаться с места или сильно ускоряться. Настоятельно рекомендуем заливать определенный вид масла для каждого сезона — зимой или летом.Всегда заправляйтесь только качественным топливом на проверенных АЗС. Грязное топливо не сгорает полностью, загрязняя смазку.

Способы замены масла

Если вы хотите узнать, как поменять масло в двигателе ВАЗ 2109 своими руками, вам будет интересно узнать, что есть два способа сделать это:

Без промывки силового агрегата перед заливкой масла.
С устройством промывки. В этом случае до нижней отметки щупа заливается специальная промывочная жидкость, двигатель запускается и оставляется поработать 10 минут на холостом ходу, после чего масло сливается.

Что требуется для замены?

Для замены масла в ВАЗ 2109 понадобится фильтр, подходящее масло и, при необходимости, промывочная жидкость. Также запаситесь тряпкой и подготовьте комплект ключей.

Количество масла в двигателе ВАЗ 2109 достигает 3,5 литра, но на практике двигатель обычно вмещает всего 3 литра. Какое масло заливать в двигатель ВАЗ 2109 вы можете узнать из инструкции по эксплуатации автомобиля, но мы рекомендуем заливать полусинтетику или синтетику 10W-40 от Castrol, Shell или отечественных марок, которые имеют более доступную стоимость.

Итак, сколько литров масла в двигателе ВАЗ 2109 и какое масло выбрать, вы знаете, а значит, можете запускать процесс замены самой смазочной жидкости.

Слить старую смазку

Для лучшего слива масла из двигателя предварительно прогрейте двигатель. Выведите машину на эстакаду или смотровую яму, также вы можете воспользоваться подъемником или поднять ее с помощью домкрата на ровной поверхности. Поднимите переднюю часть автомобиля, разместив упоры под колесами.

Подставьте емкость под сливную пробку, откройте ее гаечным ключом и осторожно открутите рукой. Будьте осторожны, чтобы не обжечься, так как мы заранее прогрели двигатель. При сливе масла рекомендуется открутить крышку маслозаливной горловины, что ускорит процесс слива (исчезнет разрежение в верхней части мотора).

Замена фильтра

После слива масла из ВАЗ 2109 нужно вкрутить болт в сливное отверстие и открутить масляный фильтр.Если у вас нет специального ключа, и вы не можете открутить фильтр вручную, воспользуйтесь обычной отверткой: проткните фильтр поперек и используйте его как рычаг для откручивания. Далее смажьте прокладку и резьбу нового фильтра маслом и аккуратно насадите наживку, чтобы не порвать резьбу. При затягивании не используйте ключ, а все делайте руками. Также рекомендуется заполнить новый фильтр маслом примерно наполовину, чтобы предотвратить масляное голодание в первые моменты работы двигателя после запуска.

Замена масла в двигателе ВАЗ 2109 необходима по следующим причинам:
1) в процессе эксплуатации частицы стружки от трения деталей в двигателе ВАЗ 2109 попадают в масло
2) из-за прорыва газов рабочие цилиндры в картер (поэтому масло становится черным)
Масло в двигателе ВАЗ 2109 меняют каждые 10 000 км пробега автомобиля. Но для начала разберемся, какое масло нужно заливать в двигатель ВАЗ 2109.Существует большое количество статей и обзоров, в которых авторы доказывают, какой сорт масла лучше выбрать. Но все согласны в одном: хозяин — хозяин. Денег у вас много, значит, не стесняйтесь покупать синтетическое масло … Денег не много, но хочу хорошее масло — покупайте полусинтетику. Денег совсем нет, а машина дешевая — масло минеральное выбирают … Ниже таблица типов масла SAE.

Видно, что самое популярное и доступное моторное масло SAE 10w-40 вполне подходит для автомобиля ВАЗ 2109, эксплуатируемого в средних широтах России.
Также важно обратить внимание на этот момент: нельзя смешивать масла разных типов. Если вы не знаете, какое моторное масло у вас на данный момент, то лучше ничего туда не добавлять. А при замене масла используйте специальные промывки. Промывка заливается в двигатель ВАЗ 2109 после слива старого масла, затем двигатель запускается и работает пять минут — за это время промывка смоет остатки старого масла из системы смазки. Затем выключаем двигатель и ждем, пока смыв стечет в карту.Только после слива промывки из картера двигателя сливается новое масло.

В целом качественное моторное масло является гарантией долговечности и надежности вашего двигателя, поскольку именно моторное масло через систему смазки образует масляную пленку на поверхности трущихся деталей двигателя, исключая их носить.
Как уже было сказано выше, если не хотите заморачиваться с выбором моторного масла, покупайте 10w-40 оптимального соотношения цена / качество. Двигатель ВАЗ 2109 вмещает 3.3 литра моторного масла, так что стандартной емкости в четыре литра вполне хватит для замены, а затем доливки масла.
Теперь приступим непосредственно к замене масла. Чтобы масло стало текучим, запустите двигатель ВАЗ 2109 и дайте ему прогреться до рабочей температуры. Затем поместите машину на ровную поверхность и выключите двигатель. Заранее подготовьте емкость для отработанного масла. Если вы собираетесь сливать масло на лифте, то очень подойдет пластиковая бутылка из-под питьевой воды емкостью 5 литров.Еще у нее широкое горло.
Если у вас нет эстакады или ямы, и вы просто залезете под лежащую на картоне машину ВАЗ 2109, то слить масло в такую емкость у вас не получится, из-за ограниченного свободного места. Вам придется разрезать эту бутылку пополам или использовать другую подходящую емкость.
Итак, ложимся под машину, подготовили тару, также взяли с собой ключ на 17, чтобы открутить пробку
слива масла в картер двигателя, поставить под пробку емкость для отработанного масла и открутить.

Ждем пока потечет масло, когда поток станет слабее — вылезаем из-под машины и откручиваем масляный фильтр. Обычно он легко откручивается одной рукой без каких-либо инструментов.

Если не получается открутить руками, попробуйте снять масляный фильтр специальным ключом (если он есть, конечно). Если ключа нет, протыкаем фильтр отверткой и с ее помощью как рычаг откручиваем фильтр.
После откручивания фильтра масло должно начать стекать немного быстрее, так как в системе смазки разгерметизировано давление.Затем ждем, пока масло не перестанет стекать в емкость для отработанного масла. Затем ставим пробку на место и зажимаем. Берем в руки новый масляный фильтр (для автомобиля ВАЗ 2109 он стоит около $ 1, держим его как стакан и наливаем внутрь немного нового моторного масла. Смазываем резинку фильтра маслом. Вкручиваем на место старый фильтр.Сильного усилия прилагать не нужно — можно защипнуть резину и
будет течь масла в том месте, где фильтр крепится к двигателю.Ладно, фильтр установлен.
Теперь необходимо залить новое моторное масло в двигатель ВАЗ 2109. Для этого откручиваем пробку на крышке двигателя и с помощью воронки (хотя и без нее можно делать аккуратно) заливаем масло в двигатель.

Когда налито три литра (на каждой канистре есть метки на литры), останавливаемся. Ждем пару минут, пока масло стечет в картер двигателя и проверяем его уровень щупом. Заметили, что новое масло золотое, а не черное, как использовалось? Постепенно доливайте масло до желаемого уровня.Масла лучше не доливать, так как оно не так быстро стекает из заливной горловины в картер. Закройте пробку на верхней крышке двигателя.
Теперь нужно запустить двигатель автомобиля ВАЗ 2109 — контрольная лампа давления масла на этот раз будет гореть красным дольше обычного (до тех пор, пока масляный насос не догонит масло от картера до датчика давления масла). Через 10 секунд он обязательно должен погаснуть, если этого не произошло, значит вы плохо зажали фильтр и масло обязательно потечет под ним.После того, как лампа погасла, при работающем двигателе визуально проверяем, не вытекает ли масло из-под фильтра.
Вот и все. Вы меняли масло в двигателе ВАЗ 2109, но после нескольких поездок ОБЯЗАТЕЛЬНО еще раз проверьте уровень масла — скорее всего потребуется немного долить, так как часть его не стекает в картер, а остается внутри двигателя.

Производительность автомобиля зависит от состояния двигателя. А исправность силовой установки во многом определяется тем, какой вид смазки используется и как часто ее заливают.Замена масла ВАЗ 2109 — обязательная процедура, которая проводится регулярно. Если вовремя не залить в него новую жидкость, то количество нагара и других отложений на элементах мотора будет постепенно увеличиваться, в результате чего последний выйдет из строя.

Частота замены

Чтобы мотор сохранял работоспособность, необходимо постоянно контролировать уровень масляной жидкости и своевременно ее доливать. Замена масла в двигателе ВАЗ 2109 проводится при:

Достигнув определенного пробега.Этот показатель можно найти в технической документации, которая идет в комплекте с автомобилем. В нормальных условиях рекомендуется заливать новое масло через 10-15 тысяч километров пробега.
Конец теплого и холодного сезонов.
Использование смазки нового типа. Важно отметить, что в таких обстоятельствах рекомендуется перейти на более качественный продукт. Обратный подход можно использовать только в крайнем случае.

Также немаловажным фактором, влияющим на периодичность заливки новой смазки в двигатель ВАЗ 2109, являются условия эксплуатации автомобиля.Например, если машина чаще эксплуатируется при низких температурах, то частота замены моторного масла увеличивается.

Объем смазки

Также из технической документации на автомобиль становится понятно, сколько масла нужно заливать в силовой агрегат.

Согласно заводской спецификации для каждой замены жидкости потребуется около 3,5 литров нового материала.

Однако покупать продукцию рекомендуется в 4-х литровой таре. Это связано с тем, что объем масла в двигателе во время работы автомобиля изменяется неравномерно.В результате может потребоваться долить масло перед плановой заменой.

Обычно общий объем определяется с помощью щупа, который постоянно находится в соответствующем моторном отсеке.

Выбор материала

Современный рынок предлагает довольно широкий выбор смазочных материалов, что затрудняет выбор между ними. Для российской модели подходят разные виды смазок.

Главное при выборе руководствоваться следующими условиями:

Купите товар, соответствующий требованиям производителя.
Не заменяйте дорогой материал дешевым.

Для ВАЗ 2109 подходят масла следующих марок:

Минеральное.
Выбор данного вида смазочного материала в основном обусловлен его невысокой стоимостью. Рекомендуется использовать только в крайних случаях.
Полусинтетическое.
Несмотря на то, что, как и предыдущий тип смазки, «полусинтетика» имеет минеральную основу, она содержит синтетические компоненты, улучшающие качество этого продукта.Это масло соответствует требованиям для запуска «холодного» двигателя. Кроме того, он хорошо предохраняет элементы двигателя от износа и обладает очищающими свойствами.
Синтетика.
Самая предпочтительная и самая дорогая смазка. Применяется как на бензиновых, так и на дизельных двигателях … Этот вид материала рекомендован к применению на большинстве современных автомобилей, в том числе ВАЗ 2109.

Для снижения затрат, а также увеличения срока службы моторной жидкости стоит обратить внимание на всесезонное масло.Его можно использовать как при отрицательных, так и при положительных температурах. Любая из вышеперечисленных жидкостей обладает всесезонными свойствами при условии наличия в них соответствующих присадок. Об этом свидетельствует маркировка упаковки товара: 5w40, 10w40 и так далее.

Замена

Эта технология так же важна, как и та, которую вы можете сделать самостоятельно или на СТО. Масло необходимо менять сразу после покупки подержанного автомобиля. Эта рекомендация объясняется тем, что новый владелец не знает, какую жидкость использовал предыдущий владелец автомобиля.В таких случаях следует также предварительно промыть двигатель. То же самое следует сделать, если машина долгое время не использовалась.

Перед началом процедуры необходимо подготовить:

новую жидкость и фильтр;
ключ на 17;
тряпки для уборки;
контейнер для слива отходов.

Работа ведется следующим образом:

Двигатель прогревается. Это необходимо сделать, чтобы жидкость стала более текучей, а весь процесс ускорился.
Машину лучше ставить на ровную поверхность над ямой. Так будет легче добраться до сути.
Поместив сливную емкость под днище машины, вы можете открутить сливную пробку. Масло потечет сразу, поэтому лучше надеть перчатки.
По окончании слива, что займет около 10-15 минут, переустанавливают пробку.
Масляный фильтр откручен и установлен новый.
Предварительно в него нужно налить около 200 мл жидкости и обработать уплотнительную резинку смазкой.
Залейте новое масло. Понадобится около трех литров.
По окончании заполнения проверьте уровень жидкости. Если ее мало, необходимо постепенно доливать смазку, постоянно контролируя ее объем щупом.
В конце нужно закрыть крышку и включить двигатель на несколько минут, дав ему поработать на холостом ходу.

Видео: как заменить моторное масло ВАЗ 2109

Лада Самара 1.5 Технические характеристики, габариты

Лада Самара 1.5 Производительность

Максимальная скорость:	153 км / ч или 95 миль / ч

Ускорение от 0 до 100 км / ч (от 0 до 62 миль / ч):	15,0 с
Lada Samara 1.5 Размер, габариты, аэродинамика и вес

Колесная база:	246 см или 96,85 дюйма

Длина:	406 см или 159 см.84 дюйма

Ширина:	165 см или 64,96 дюйма

Высота:	142 см или 55,91 дюйма

Коэффициент аэродинамического сопротивления — Cx:	—

Передние тормоза — Размеры дисков:	Диски (- мм)

Задние тормоза — Размеры колес:	Барабаны (- мм)

Передние шины — размеры дисков:	165/70 R13

Задние шины — размеры дисков:	165/70 R13

Снаряженная масса:	930 кг ИЛИ 2050 фунтов

Вес-мощность Коэффициент вывода:	12.9 кг / л.
Подвеска задняя:	—

Из чего сделан блок двигателя ВАЗ 2109. Описание и модификации

Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации.Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификации

Как такового «девятки» в природе не существует. По крайней мере, завод АвтоВАЗ его не производил. Все модели 2109 оснащались силовым агрегатом «восьмерка» и его модификациями.Конечно, во многих документах можно найти двигатель ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода производителя информации о двигателе 2109 не найти, так как такого мотора не существует. На все «девятки» за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111- 80 (1.5i 8V) и ВАЗ-11183-20 (1.6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими по объему, но имели достаточные силовые характеристики и динамику.Но с тягой не сложилось. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1.5i 8V)

11183-20 (1.6i 8V)

Как видите, эволюция двигателей произошла от карбюраторного типа к инжекторному. Хотя с увеличением объема двигателя пропорционально увеличивался расход топлива.

Остается еще один важный факт: где номер двигателя на старых моделях моторов? Как известно, номер двигателя штамповался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт.Поэтому не стоит даже искать этот идентификатор на блоке питания 1983 года, так как его просто не существует.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 производится по пробегу. Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится так же, как и любого жигулевского силового агрегата. Так как по сравнению с Волговским мотором Вазовский довольно маленький, часто автолюбители делают переборку в гараже своими руками.

Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок довольно сложно разрушить, а головная стоимость невысока, что позволяет отремонтировать ДВС самостоятельно дешево и без особых затрат. Еще одним положительным моментом при ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести мелкий ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также капитальный ремонт и настройка карбюратора. Кстати, почти все двигатели оснащались отличным элементом впрыска, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, — сколько масла нужно заливать в двигатель? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно посмотреть техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 осуществляется достаточно просто и без особых сложностей. Итак, первое, что делают автомобилисты на своем двигателе, это меняют систему зажигания. Конечно, на более старых моделях устанавливается контактный вариант, который давно морально устарел, в связи с чем устанавливается бесконтактный вариант.

Вместе с этим меняются свечи и высоковольтные провода. Также не забываем про катушку зажигания. Все это даст улучшенное сгорание топлива в цилиндрах только при правильной настройке.

Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный поршневой вариант, предусматривающий облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапаны. Все эти модификации дадут прибавку мощности примерно на 25-30 лошадей.

Последний этап — внешний тюнинг. К ним относятся: установка воздушного фильтра нулевого сопротивления, капитальный ремонт карбюратора, замена патрубков водяного охлаждения, установка улучшенного насоса и генератора.

Не стоит забывать и о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в магазинах тюнинга. Также рекомендуется заменить радиатор на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Заключение

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, вошли в легенды советского автопрома.Так что, обладая довольно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 довольно легко осуществляется своими руками, что позволяет любому автолюбителю удешевить автосервис.

С популяризацией тюнинга большинство водителей, владеющих двигателями 2109, начали проводить доработки и, как показывает практика, довольно успешно.

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем.При этом мощность двигателя на ВАЗ 2109 многих не устраивает, и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

Сегодня есть несколько способов увеличить мощность двигателя. Ниже представлены самые популярные.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию точно не скажешь.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2109, собранный на заводе в Димитровграде. Производителям этих самых карбюраторов вроде бы не хватает звезд с неба, и, честно говоря, продукция их заводов выходит другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить и 3 года.Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попадает некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) Мешает нормальной работе двигателя. В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры. Увеличение мощности двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя.Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит к ВАЗ 2109 и ДААЗ, никакой разницы не дал. К тому же импортный карбюратор в процессе эксплуатации «съел» больше топлива, чем отечественный.

Зато некоторые любители использовали стандартный карбюратор Нива и разница в мощности чувствовалась. И это неудивительно, так как у карбюратора Нивова калибровочных данных больше.
Тюнинг штатного карбюратора ВАЗ 2109, если все сделать правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:

Разбираем штатный ДААЗ и переходим к его второй камере.
Снимаем пружину, которая находится в вакуумном приводе.

Примечание. Удаление этой самой пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.

Другой способ — модифицировать тот же вакуумный привод. Самодельное проволочное кольцо проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своеобразный выступ между тросом и рычагом. Закручиваем гайку.

Примечание. Этот апгрейд обеспечивает прирост динамики при небольшом увеличении расхода топлива.

Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре указано значение «3,5», смело устанавливайте его на «4,5» и наслаждайтесь увеличением мощности, хоть и в угоду экономии.
Замените насос опрыскивателя, у которого значение «30».Разобрать и установить опрыскиватель номиналом «40».
Некоторым умельцам удается установить на автомобиль дополнительный карбюратор. Удачно синхронизировав открытие заслонок, обеспечивается прирост мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый «ноль» в народе может помочь в повышении динамики автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:

Демонтируем корпус старого фильтра и воздуховод.
Снимите выхлопные трубы картера.
Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке проходного глушителя.
Итак:

Снимаем резонатор и старый глушитель.
Демонтируем выпускной коллектор, а «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, согласно нашим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышение степени сжатия

Итак:

Головка блока цилиндров демонтирована.
Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0.5-1 мм).
Уменьшая таким образом объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации необходимо будет заправлять бак не обычным топливом, а чистым бензином с октановым числом АИ95-98.

Установка спортивного распределительного вала обеспечит максимальный поток топливовоздушной смеси в цилиндры, что увеличит подъем клапана.
Не забудьте в процессе модернизации установить модифицированные кулачки, которые отличаются исключительно гладким профилем. Эти кулачки для настройки обеспечат надежное время.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

Распределительный вал с крутящим моментом ниже по потоку, предназначенный для езды по городу.
Универсальный распредвал, предназначенный для езды по городу и шоссе.
Распредвал Horse разработан для езды по шоссе.

Трансмиссия

Если вышеупомянутые методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить всей своей силы, если не будет строго сочетаться с внешними условиями.
Принцип доработки КПП заключается в том, что нужно дать мотору как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

В этом случае, если скорости переключить «вверх», обороты не упадут, как раньше, и двигатель не потеряет бодрость и будет показывать резкое ускорение.
При переключении передач «вниз» даже на относительно высокой скорости можно безопасно добиться более интенсивного ускорения, поскольку больше нет риска выпрыгнуть на красную зону тахометра.

Примечание. Заводской «дефект» моделей ВАЗ — синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить некоторый запас тяги после переключения на 2-ю передачу, заранее, даже на 1-й передаче, должен хорошо провернуть двигатель, прислушиваясь к «реву» двигателя.

Типичное обновление трансмиссии выполняется следующим образом:

Изготовляются полностью оригинальные валы и шестерни.
Устанавливаются на КПП взамен старых.
Установлена завеса короткоходная.
Замена корзины и диска сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если была на ВАЗ 2109).
Приведенные выше инструкции и советы — это реальный и практичный способ обновить свой собственный двигатель. В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя на СТО довольно высока. Получается, что на самомодернизации можно будет очень сильно сэкономить.

ВАЗ-2109 когда-то был очень популярным автомобилем. Прочный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche.Но сегодня, когда мощности не хватает, невольно задумываешься о тюнинге двигателя. Но зачем увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Соображения при замене двигателя

Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель.Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом станет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.

А на такой моторчик смело можно установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартный двигатель «девятки», даже если он имеет объем 1,5 литра, только будет ощутимая нехватка лошадей.К тому же генератор все равно придется заменить, так как мощность потребителей возрастает.

Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хороший вариант тюнинга — установка двигателя от Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки отлично установлен двигатель Hyundai Accent, коробку передач желательно брать только от Акцента. С «Опель Вектра» для тюнинга подходит и силовой агрегат.

Что еще нужно поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать больше колодок в тормозной системе. Идеальным вариантом также будет замена задних на дисковые. Также должны быть изменения в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель необходимо иметь.Если вы покупаете его с рук, то попросите у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. При покупке продавец предоставит вам гарантию и полный пакет документов. Но регистрация переделки в ГИБДД — это зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой поставить новый двигатель.

В последнее время стало популярным тюнинг старых автомобилей Lada.В частности, многие автолюбители особенно любят переделывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения силовых характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности карбюраторного двигателя ВАЗ 2109, стоит разобраться, какие силовые агрегаты устанавливались на автомобиль, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» поставили три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1,3 8V)

21083 (1,5 8V)

Тюнинг: базовое описание

Настройка карбюраторного двигателя в первую очередь связана с растачиванием блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а значит, и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля.Значит, вам придется отключить блок питания, систему зажигания и другие системы. Итак, рассмотрим все этапы доработки мотора самостоятельно. Полностью настроить его своими руками невозможно, так как на некоторых этапах все же придется обращаться в автосервис.

Разборка двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

Снимаем аккумулятор и удерживающую полку.
Демонтируем воздушный фильтр и карбюратор.
Снимаем элементы зажигания, которые находятся в подкапотном пространстве.
Сливаем охлаждающую жидкость и моторное масло.
Откручиваем КПП от ДВС.
Демонтируем радиатор, чтобы было легче снять мотор.
Вытаскиваем шрус двигателя.
Откручиваем подушки двигателя.
Снимите капот и демонтируйте двигатель.

Запланированный процесс не завершен, это только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата занимает несколько часов. Итак, для начала нужно демонтировать крышку головки блока цилиндров и масляный поддон. Лучше всего проводить эту операцию на специальной подставке.

После этого приступаем к удалению основных узлов. Откручиваем болты крепления головки блока и блока цилиндров.Затем отложите головку и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что вам предстоит снять:

Откручиваем вилку и вытаскиваем коленвал. Сначала демонтируем шкив.
Демонтируем водяной и масляный насос.
Вытаскиваем поршневую группу. Демонтируем шатуны. Если есть, снимите рукава.
Теперь блок готов к дальнейшим манипуляциям.
Последний шаг — мыть детали и блок.

Когда блок разобран, можно переходить к разборке ГБЦ.

Снимите крышку распределительного вала.
Снимите распределительный вал.
Сушка клапанов.
Снимаем пружины и сальники.
Вытаскиваем клапаны.
Выбить седловую головку и направляющие втулки.
Моем детали и основания головок.

Приоритетная доработка

Для увеличения мощности двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распредвал, шатуны и коленчатый вал.Все эти детали должны быть легкими и производиться тюнинговыми производителями.

Итак, поршневая группа, клапаны и седла подходят для ATI. Направляющие втулки лучше всего устанавливать из бронзы производства американского производителя K-line. Коленвал и распредвал приобретены у немецкой компании TDR.

Работа с блоком цилиндров

Для начала необходимо расточить блок цилиндров под новые поршни соответственно размером 82 мм. Затем устанавливают коленчатый вал и новые вкладыши, которые идут в комплекте с основной деталью.

Для того, чтобы все работало как часы, необходимо установить легкое настраиваемое сцепление производства Sachs. После того, как муфта прикреплена к валу, необходимо провести балансировку. Желательно проводить операцию на специальном стенде.

Осуществляем сборку поршневого агрегата, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу.Монтируем сальники коленвала и подшипники. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные агрегаты, такие как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг ГБЦ — это фактически сборка новых деталей для старых сидений. Итак, разобранная ГБЦ собирается из старого корпуса и новых тюнинговых элементов. В этом процессе нет ничего сложного.

Сборка сборка

После того, как основные системы и компоненты собраны, можно переходить непосредственно к процессу сборки двигателя вместе.Итак, в обратном порядке они крепятся к блоку цилиндров — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Доработка вспомогательных систем

После того, как основные компоненты силовой установки собраны, можно приступить к установке вспомогательных систем. Итак, в первую очередь, устанавливаем систему впрыска топлива. Старый карбюратор Solex устанавливать не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Solex Mega-2 или чешский вариант — IKOV.

Стоит улучшить систему зажигания. Вместо стандартных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не стоит забывать и о системе охлаждения, так как увеличенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, увеличится тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат.Также рекомендуется установить спортивный радиатор из алюминия. Это снизит вес автомобиля на несколько килограммов.

Финальная доработка — установка воздушного фильтра «нулевого» сопротивления. Сборка этого агрегата осуществляется довольно просто, на штатных креплениях старого «воздушного» корпуса. Воздухозаборник удален, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может устанавливаться нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После внесения всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Заключение

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Описанная в статье доработка проводится через месяц и ее стоимость при покупке новых деталей будет стоить порядка 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автомобилисты, которые проводят такой вид тюнинга.

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг возврата топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — переключатель фонарей заднего хода, 7 — растяжка, 8 — опора передняя левая, 9 — привод передний левый, 10 — коробка передач пробка маслосливного, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — передний правый привод, 15 — пробка слива моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от отрицательной клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Рекомендуется демонтировать двигатель ВАЗ 2109 в сборе с КПП и с помощью подъемника снять его вниз.

Порядок разборки двигателя

Выкрутите болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя

Выверните болт и отсоедините провод массы от картера сцепления

Ослабьте хомуты и отсоедините шланги от термостата

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте хомут и отсоедините шланг подачи топлива от топливного насоса

Ослабьте гайки на конце троса сцепления

Снимите конец троса с рычага выключения сцепления

Отсоединить колодку с проводом от клеммы

тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоединить колодку с проводом от вывода запорного электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления звена воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный зажим троса акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос акселератора с сектора привода дроссельной заслонки

Отверните стопорную гайку и снимите кронштейн троса акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабить хомут и отсоединить подающий шланг отопителя

Ослабить хомут и отсоединить выпускной шланг нагревателя

Ослабьте зажим и отсоедините тягу привода переключения от конца шарнира

Откручиваем гайку крепления и отсоединяем трос от привода спидометра

Отсоединить колодку с проводом от переключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левой и правой распорок к рычагам подвески

Выкрутите три болта крепления кронштейна распорки к кузову и переместите левую и правую распорки в такое положение, чтобы они не мешали снятию силового агрегата

Снимите гайку шплинта, крепящего шаровую опору рулевой тяги к поворотному рычагу

Открутите гайку крепления шарового шарнира рулевой тяги

Выдавить шкворень шарового шарнира рулевой тяги из поворотного рычага стойки амортизатора с помощью специального съемника

Снимите два болта и отсоедините шаровую опору рычага подвески от поворотного кулака

С помощью монтировки выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы не вращалась боковая шестерня.После этого отсоедините второй ШРУС аналогично первому

Отверните три болта крепления и снимите крышку сцепления

Ослабьте три болта и гайки крепления картера сцепления к блоку цилиндров

Зацепите двигатель за рым-болты и затяните подъемные тросы.

Снимите две гайки крепления задней опоры силового агрегата к кузову

Откручиваем гайку, немного приподнимаем двигатель и снимаем болт правой передней опоры силового агрегата

Откручиваем гайку и снимаем болт левой передней опоры силового агрегата.Опустите двигатель на подставки, наклоните автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к трансмиссии замените стопорные кольца на шлицевых стойках внутренних шкворней. Не устанавливайте старые стопорные кольца на шлицевые оси шарниров — это может привести к отсоединению приводов передних колес от трансмиссии во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и приводы дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость системы охлаждения, моторное масло и масло коробки передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Прислушайтесь к двигателю, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.

Номер двигателя ваз 2109

Где на ваз 2109 номер двигателя, маркировка и расшифровка по годам

Номер двигателя ВАЗ

Лада 2109 Vazentador › Бортжурнал › Теперь сотрудники милиции не имеют права проверять номер двигателя

Где Находится Номер Двигателя 2109 ~ AUTOTEXNIKA.RU

Где LADA 2115 VIN

ВАЗ 2109. Вернул номерной знак.

You may also like

Где находится номер двигателя? 6 основных мест расположения

Зачем нужен номер двигателя

Каким может быть код

Где расположен номер двигателя

Где находится номер двигателя на ВАЗ-2107

Где находится номер двигателя на ВАЗ-2109

Где находится номер двигателя на «Приоре»

ВАЗ 2109 | Идентификационные номера

ВАЗ 2109 | Номер двигателя

Установка 16 клапанного двигателя в ваз 2109 — Лада 2109, 1.5 л., 2003 года на DRIVE2

А где у ВАз 21093 находится номер двигателя?

Всем привет ! Подскажите где находится номер двигателя и кузова на ВАЗ 2108 !!!

Установка 16 клапанного двигателя в ваз 2109 — Lada 2109, 1.5 liter, 2003 year on DRIVE2

Где находиться номер двигателя у ВАЗ 21083, ненашел

Где номер двигателя на ваз 2109

Где расположен номер двигателя

Где находится номер двигателя на ВАЗ-2107

Где находится номер двигателя на ВАЗ-2109

Где находится номер двигателя на «Приоре»

Идентификационные номера автомобилей «ВАЗ» (Жигули)

Номер двигателя ВАЗ

Где находится номер двигателя ВАЗ-2114 8 клапанов: фото и видео

Необходимость проверки номера

Где смотреть номер двигателя на ВАЗ-2114?

Информационная табличка

Где находится номер двигателяна ваз 21083

Техническая информация автомобиля ВАЗ 2108 / ВАЗ 2109 / ВАЗ 21099

Месторасположение номера двигателя на 8 и 16 клапанной Лада Приора: описание, идентификация, потребность

Назначение номера двигателя

Месторасположение на двигателе

Жизненные ситуации

Вывод

6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем

1. История

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

2. Приобретенные недостатки

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

3. Привод ГРМ

4. Особенности эксплуатации и обслуживания

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

5. Конкурентоспособен или нет?

Технические характеристики двигателя ВАЗ 1.6

6. Маркетинговый просчет

Расположение VIN и номера двигателя — Лада — ВАЗ 2108, 2109, 21099, 2109-3

ВАЗ (Lada) 2109 21099-20 • 1.5 i (78 Hp) технические характеристики и расход топлива — AutoData24.com

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

История автомобиля

Внешний вид

Интерьер

Технические характеристики

Двигатель

Трансмиссия

Ходовая часть

Безопасность

Краш-тест

Цена и комплектация

Отзывы владельцев

Плюсы и минусы

Плюсы авто

Минусы авто

Подводя итоги

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Конструкция двигателя ВАЗ 2109 карбюратор

Что учитывать при замене двигателя

Что еще поменять и сделать

Описание и модификация

Технические характеристики

Ремонт и обслуживание

Тюнинг

Мощность
