Устройство насоса для накачки шин ручного: о насосе для подкачки колес от прикуривателя – Устройство ручного насоса для накачки шин автомобиля — Защита имущества

Содержание

Как правильно выбрать насос для подкачки шин автомобиля?

Спущенное колесо Малозаметными, но в то же время просто незаменимым инструментом каждого автолюбителя является насос (или компрессор) для накачки шин автомобиля. Сравнительно низкая стоимость и незаменимость в критических ситуациях, автоматически делают его лучшим «другом» водителя. С одной стороны, не всегда нужно полностью накачивать колеса, но с другой, все-таки, лучше их периодически подкачивать. Поэтому насос для автомобиля должен постоянно кататься в багажнике. Но как выбрать нужный вариант? Об этом мы сейчас расскажем.

Виды устройств для накачивания шин и их принцип действия

Современный рынок может предложить покупателям достаточно большое количество самых разнообразных вариантов для накачки колес транспортного средства, но все такие устройства можно разделить на две основные группы — механические и электрические.

Механический насос

Основной отличительной чертой механического насоса для автомобиля является необходимость применения физической силы водителя для накачивания колес.

Однако, при покупке такого «помощника», вы можете выбрать один из двух возможных видов — ножной или ручной.

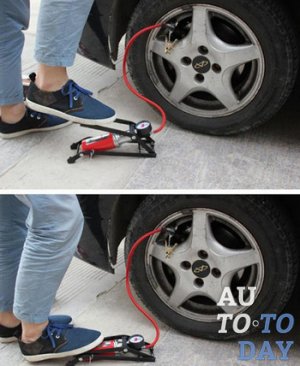

Ножной вариант имеет простую конструкцию и представлен в виде ножниц, с установленными посредине поршнем и цилиндром (баллоном). Из баллона выводится резиновая трубка, по которой, при нажатии ногой на педаль, воздух перемещается в колесо. Немаловажную роль в работе ножного насоса играет и закрепленный на нем манометр, который позволяет контролировать давление внутри шин. Общее устройство ножного насоса с манометром и принцип его действия практически не отличаются от стандартных вариантов.

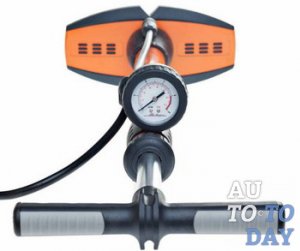

Ручной насос Ручной насос имеет «Т»-образную форму и дополнен вертикальным цилиндром и ручками, рассоложенными с двух сторон.

Если же более детально разбирать устройство ручного насоса, то нужно отметить, что его корпус (чаще цилиндрической формы) содержит в себе поршень, а для обеспечения нужного уровня герметичности используются специальные уплотняющие прокладки, изготовленные из резины или другого подобного материала. В свою очередь, поршень связан со штоком, на конце которого имеется рукоятка (обычно «Т»-образной формы, но у насосов с меньшей производительностью она больше цилиндрическая). Какой же автомобильный насос выбрать: ручной или ножной? Тут все очень индивидуально, хотя в большинстве случаев, автовладельцы выбирают именно последний вариант (работать ногой намного проще).

Интересно! Появление насоса связывают с глубокой древностью, а первый поршневой насос (водного типа) использовался для тушения пожара. Его изобрел древнегреческий механик Ктесибий в І веке до н.э.

Электрический компрессор

Автомобильный насос для подкачки колес — это конечно хорошее приспособление, но есть кое-что, что может понравиться вам намного больше. Конечно, сейчас имеется в виду электрический компрессор для накачивания колес. Он не требует никаких физических усилий, а его работа основывается на взаимодействии небольшого поршневого насоса и электрического двигателя, который может питаться как от прикуривателя, так и от аккумуляторных клемм, но машинный компрессор от прикуривателя считается более удачным вариантом.

Электрический компрессор Более того, многие автомобильные компрессоры могут предложить своему владельцу не только функцию накачивания колес, но и другие возможности: цифровой манометр с функцией «Автостоп», белую подсветку рабочего места, красные аварийные сигнальные огни и даже отдельный насос для накачивания лодок. Благодаря всему этому набору, именно компрессоры держат лидерство по количеству продаж.

Разделить указанные изделия на виды можно исходя из их конструктивных особенностей. Таким образом, выделяют мембранные, поршневые и роторные изделия. В настоящее время мембранные компрессоры уже практически не используются, причиной чего послужил низкий уровень их надежности, в то время как поршневые аналоги, наоборот, лучше прижились. Они состоят из электромотора и цилиндра с поршнем, а также почти все модели компрессоров оснащаются встроенным манометром. Что касается последнего, то как и в случае с механическими насосами, он нужен для контроля давления воздуха в шинах.

Высокий уровень надежности поршневого компрессора объясняется тем, что шатун поршня приводится в движение непосредственно от вала электромотора. Однако, если имеются промежуточные элементы привода (в большинстве случаев изготавливаются из пластика), то это будет только снижать коэффициент полезного действия компрессора и сокращать срок его эксплуатации.

Компрессор Роторные устройства, в плане производительности, несколько выигрывают у аналогов. Такие «насосы» характеризуются простотой эксплуатации и надежностью, но даже не смотря на это, они мало распространены, причиной чего выступает слишком высокая цена.

Важно! Роторно-поршневые компрессоры способны подавать большое количество воздуха, но в то же время, их давление будет достаточно низким.

Достоинства и недостатки ножного насоса

Каждый вариант описанных изделий имеет свои преимущества и недостатки. Так, например, ножной насос, как и аналогичное ручное изделие, требует задействования физической силы человека. Подобная необходимость устраивает далеко не всех водителей, тем более, автовладельцев с ограниченными физическими способностями. Тем не менее, можно сказать, что это практически единственный недостаток ножных насосов, а вот плюсов намного больше.

Ножной насосСреди них выделяют компактность (практически не занимают места в багажном отделении), легкость (отсутствие двигателя способствует малому весу конструкции), простоту использования (не нужно долго изучать инструкцию) и доступную цену, которая особенно заметна в сравнении с электрическими моделями. Кроме того, преимущество ножного насоса перед компрессором, также заключается и в отсутствии зависимости от источников питания, а также электроники, которая может выйти из строя в самый неподходящий момент. Если нужно дополнительное освещение рабочего места, никто не мешает дополнить насос фонариком. В отличии от ручного вида, при использовании ножных конструкций не устает спина.

Знаете ли Вы? Чемпионом по накачиванию колес в 2016 году стал компрессор «Сорокин» с заявленными показателями 52 л/мин, 6,9 Бар, 14,5А.

Плюсы и минусы использования электрического насоса

Первым, и самым главным преимуществом использования компрессоров, является простота работы с ним. Водителю уже не нужно долго и мучительно накачивать колеса, прикладывая для этого физическую силу. Более того, электрические изделия отличаются большей мощностью (можно накачать колеса до 8 атмосфер) и возможностью всесезонной эксплуатации.

Использование компрессора

Однако, что касается недостатков использования компрессоров, то и здесь есть что сказать. Поршень и цилиндр, которые входят в конструкцию поршневого электрического изделия не меняются, из-за чего ремонтопригодность устройства существенно снижена. Также нельзя забывать и о возможности перегрева, которая возникает в условиях больших нагрузок (компрессор должен остывать через каждые 15 минут работы).

Плюсы мембранного вида компрессоров в их надежности и ремонтопригодности (в отличии от изделий поршневого вида, все составляющие части можно заменить). Правда, мощность мембранных компрессоров не сравнится с аналогичным показателем поршневого вида, к тому же такие изделия не смогут помочь в сильный мороз.

Обратите внимание! Низкий показатель мощности компрессора мембранного типа не является критическим, поскольку давление в шинах легковых транспортных средств редко превышает три атмосферы, а значит, устройство помощнее понадобится только в случае необходимости обслуживания больших грузовиков, внедорожников и специальной техники.

Общей проблемой поршневых и мембранных компрессоров является стоимость и вес, особенно если модель обладает дополнительными возможностями.

На какие параметры нужно обращать внимание при выборе насоса для автомобиля

Спущенное колесо Учитывая тот факт, что на современном рынке существует достаточно большое количество возможных вариантов описанных изделий, найти хороший насос для автомобиля может оказаться непростой задачей. Тем не менее,

существует несколько ключевых характеристик, которые стоит учитывать в ситуации выбора. К ним относят: максимально возможное давление, скорость подачи воздуха, время беспрерывной работы и мощность двигателя.

Что же касается механических вариантов (ножного или ручного насоса), то эти показатели будут достаточно условными, поскольку в роли двигателя выступает сам человек, а максимальное давление воздуха — это давление, которого в принципе может достигать компрессор. В большинстве случаев, автомобильные колеса накачивают до давления в две атмосферы и большинство компрессоров могут легко справиться с этой задачей.

Однако, если необходимо накачать большее давление, что особенно актуально для габаритных грузовых машин (требуют от 4-5 до 8-9 атм), то стоит обратить внимание на наиболее продуктивные модели. Правда, даже большое давление не гарантирует высокого запаса прочности таких компрессоров, ведь обычные «легковые» изделия с допустимым давлением в 7-10 атм будут работать на пределе, что вскоре вызовет их быструю поломку.

Еще один важный параметр — скорость накачивания, которая измеряется в л/хв. Обычного компрессора вполне достаточно для эффективного накачивания колес легкового транспортного средства всего за 2-5 минут, так что более «быстрые» компрессоры нужны только тем водителям, которые постоянно куда-то спешат или же владельцам крупногабаритного транспорта.

Тут легко срабатывает правило: «большая производительность = высокий уровень надежности», причем дело тут не только в запасе прочности, но и в том, что подобные компрессоры могут оборудоваться системой охлаждения (пусть это будет даже обычный вентилятор), которая предупреждает перегрев мотора и поршневого насоса внутри корпуса.

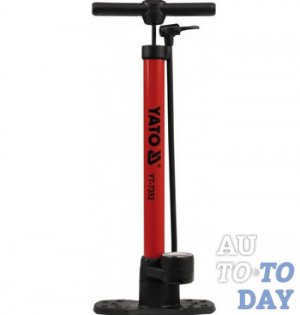

Механический насос с манометром

Если вы решили, что вам нужен механический насос, тогда следует отдать предпочтение варианту с манометром. Также обратите внимание на то, чтобы все обозначения на нем были большими и легко читаемыми (все значения должны указываться как в привычных барах (АТМ), так и зарубежных PSI), что позволит задавать шине четкие параметры накачивания.

Точность измерительного прибора также должна находиться на высоте. Часто механические насосы могут дополняется специальными датчиками, способными контролировать температуру и давление в шинах. Такие конструкции состоят из корпуса, опорной площадки, поршня, штока, уплотнителя и рычажного механизма.

В завершение следует отметить, что самыми важными параметрами насосов являются максимальное давление и производительность (именно от этого и зависит скорость накачивания колеса), а значит, наиболее оптимальным вариантом для легковых автомобилей с колесами от R13 до R16 является компрессор с производительностью от 30 до 40 литров в минуту.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремонт ручного насоса для накачки шин

Как отремонтировать насос для шин

Три детали насоса для накачки шин наиболее часто выходят из строя: штуцер его шланга, манжета и крышка. Предлагаемые способы восстановления их работоспособности несложны. Вот в чем их суть.

При длительной эксплуатации штуцера шланга насоса изнашиваются шлицы 3 (рис. 116-1, а) ниппеля 1. В результате он плохо открывает клапан золотника, что затрудняет проход воздуха в камеру.

Новый ниппель можно изготовить из винта М4*0,8, руководствуясь рис. 116-1,6. Отверстие диаметром 2 мм просверливают ручной дрелью. Прокладку 2 лучше всего сделать двухслойной из кожи толщиной до 1 мм. Для удаления вышедшего из строя и установки нового ниппеля применяют отвертку с пазом на торце.

Если пришла в негодность манжета, для формования новой (рис. 116-2, а) используют насос. Края цилиндра 6 и малую шайбу 2 следует обработать, как показано на рис. 116-2, б.

Из кожи толщиной 2—3 мм вырезают заготовку диаметром 70—75 мм с 8-миллиметровым отверстием в центре. На 1—2 часа ее помещают в банку с водой. После размягчения монтируют заготовку на шток 3, устанавливая большую

Рис. 116-1. Ремонт штуцера шланга: а — наконечник: б — ниппель

Рис. 116-2. Формование (а) и обработка (б) манжеты

Рис. 116-3. Ремонт крышки

шайбу 1 согласно рисунку. Нажимая и покачивая шток, формуют манжету. Внутри нее могут появиться радиальные складки. Их необходимо тщательно разгладить. По достижении глубины 10 мм ножом 5 обрезают излишек кожи 4. Разгладив складки вторично,’ оставляют манжету запрессованной на 2 часа. После этого ее помещают в ванночку с рыбьим жиром. Вынутая оттуда через несколько суток манжета готова к употреблению.

Износ стенок отверстия крышки насоса компенсируют следующим образом. Листовую латунь сворачивают в виде втулки А (рис. 116-3). Ее устанавливают в отверстие и развальцовывают,

Дело поправимое

Обидно, что насос для накачки шин часто выходит из строя из-за пустяка. Ломаются «усики», открывающие клапан золотника. Тогда приходится каждый раз отвинчивать и завинчивать сам золотник или же покупать новый насос. Но можно найти лучший выход.

Рис. 117. а — наконечник: 1 — головка; 2 — нажимная планка; 3 — штуцер, б — новая нажимная планка

Увеличьте в штуцере 3 (рйс. 117) отверстие сверлом 3,2 мм и нарежьте резьбу М4. Нажимную планку 2 сделайте из винта М4, у которого предварительно надо спилить по бокам две фаски для прохода воздуха. Планка будет лучше центрироваться, если фаски сделать не по всей длине. Тогда в круглой головке надо выпилить два углубления.

Чтобы закрепить планку прочнее, перед завертыванием смажьте ее -клеем БФ-2.

Здравствуйте, товарищи.
Я любитель ножных насосов, приобретал агрегаты двух моделей: один от компании Airline из Поднебесной, другой — ульяновской конторы СЭД-ВАД. Первый со временем стал пропускать воздух через манометр, потом через корпус. Я от него избавился, лень было возиться. Купил ему на смену ульяновца. Тот работал отлично до весны 2017 года.
После прокола колеса во время поездки в Рождественский карьер, где мой насос сработал как-то странно, не позволив мне накачать шину до давления более одной атмосферы, я перестал доверять этому агрегату. Времени его ремонтировать не было, желания тоже. Забрал ему в поддержку классический ручной насос производства СССР. Конечно, автомобильные колёса накачивать этим устройством удовольствие среднее, так что волей-неволей пришлось заняться ремонтом ножного насоса.

Суть проблемы: после повышения давления в шине примерно до одной атмосферы резко возрастает сопротивление накачиванию, и слышно, как из шины обратно в цилиндр насоса идёт воздух. Получается, воздух гуляет туда-сюда. Почитал про эту проблему, стало ясно, что вышел из строя обратный клапан с шариком.

Автомобильный компрессор является устройством, заметно упростившим процесс накачки шин, который традиционно производился с помощью ручного или ножного насоса. Данный агрегат может работать в автоматическом режиме, имеет компактные размеры, и накачка шин с его помощью не требует применения физических усилий. Хотя автокомпрессор не отличается сложной конструкцией, некоторые его узлы со временем могут выходить из строя. Чтобы самостоятельно произвести ремонт аппарата, необходимо иметь представление о том, как он устроен и по какому принципу работает.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

  • электрического двигателя, который приводит в движение привод компрессорного блока;

  • камеры сжатия, на которой установлено 2 клапана;
  • резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
  • штока, соединяющего поршень с мембраной;
  • поршня, соединенного со штоком и шатуном;
  • шатуна и кривошипа;
  • картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Важно! Благодаря тому, что камера сжатия герметично отделена от картера, воздух на выходе из аппарата не имеет никаких посторонних примесей. Кроме всего, в мембранных агрегатах исключается утечка воздуха через сальники или поршневые кольца, что положительным образом сказывается на производительности автокомпрессора.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

  • электродвигателя, приводящего в движение привод аппарата;
  • камеры сжатия (цилиндра) с впускным и выпускным клапанами;
  • воздушного фильтра;
  • поршня, имеющего уплотнительное кольцо;
  • КШМ, состоящего из шатуна и кривошипа;
  • картера, в котором размещается КШМ;
  • манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

  • аппарат не включается;
  • двигатель агрегата работает, но воздух не качает;
  • аппарат не создает необходимое давление;
  • компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

  • открутите 4 винта, удерживающих крышку картера;

  • также следует открутить 4 винта, установленных на поршневой головке;

  • снимите головку цилиндра.

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Под клапаном находится небольшое уплотнительное кольцо, которое может со временем изнашиваться. При его износе клапан прилегает неплотно и пропускает воздух. В результате, сжатия последнего не происходит. Также иногда это кольцо может смещаться со своего посадочного места. Если это произойдет, клапан также не сможет закрываться. Нередко клапанная пластина просто ломается. В таком случае, ее необходимо заменить. Данную деталь, как и другие запчасти, можно приобрести в интернет-магазинах.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Неисправности мембранных автокомпрессоров

Мембранные автокомпрессоры ломаются крайне редко. Хотя им свойственны некоторые поломки, присущие поршневым аппаратам: повреждение силового кабеля или перегорание предохранителя в штекере, служащего для подключения к прикуривателю.

Но все же, основной элемент аппарата для накачки шин, который может выходить из строя – это мембрана. Чаще всего, ее изготавливают из резины или другого пластичного материала, который при низких температурах грубеет и становится неэластичным. Если такой автокомпрессор включить при низкой температуре окружающего воздуха, то мембрана просто порвется. В таком случае ремонт автомобильного компрессора данного типа будет заключаться в замене мембраны.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Автомобильный компрессор по цене ручного насоса+ его апгрейд

Всем привет.И в этом обзоре я расскажу об автомобильном компрессоре цена которого практически равна с ручным насосом.В чём же подвох? Это мы и обсудим.

Перед обзором, хочу Вас попросить оценить сам обзор, а не товар.Прошу не ставить минуса или какие-либо оценки вообще.Спасибо.

Ну начну с самого начала.Вы не поверите, но на обзор сей аппарат я попросил сам, зная что за такие деньги качество будет очень низкое и фуру минусов выгрузят мне моментально, но с другой стороны, вы будите в курсе какой товар не стоит брать.И так поехали…

Сама коробка в которой лежит этот чудный компрессор, как и всегда была слегка помята, но на товар это не отразились хоть сам корпус насоса сделан из пластика и нанести механические повреждения там довольно легко.


Сам компрессор очень мал в размерах габариты составляют: 15х12х6 см


Что бы Вы понимали какое тут качество пластика, то его вес составляет 363гр


Начинаем с самого начала с вилки прикуривателя.На вид обычная вилка, не скажу что плохая.Пружины в ней достаточно жёсткие, контакт хороший+она разборная


Провод от вилки к компрессору составляет 2,5 метра, что очень мало.Подкачивая задние колеса, провод можно сказать в натяжку.Качество провода среднее, хотя для такого моторчика достаточно.Претензий к этому не имею
Далее на очереди, резиновая шланга, которая имеет оплётку от повреждений и переломов.

Длинна шланги составляет 40 см этого мало, ставлю минус не удобно качать.Колесо R14, если нипель находится вверху то шланга компрессора в натяжке, а сам насос еле стоит на земле

Корпус наконечника изготовлен из металла, лапка из пластика, как и внутренний шток.
Насчёт качества наконечника, а особенно пластиковой лапки сказать ничего не могу.Был такой на ручном насосе, пользовался несколько лет.Но тут как повезёт.

На компрессоре установлен манометр, который показывает ровно на 1 атмосферу больше.Колесо накачано на 2 атмосферы, показывает 3.

Самое слабое место это пластиковые штуцера, которые можно с лёгкостью поломать, если надавать на манометр.Да, все соединения проклеены и на удивление нет пропуска воздуха


Ну а теперь пришло время посмотреть что в нем внутри.
Что бы разобрать компрессор, достаточно открутить 5 саморезов

Разобрав корпус был удивлен такому простому и маленькому механизму

Вы уже поняли что автомобильное колесо он будет качать вечность)

Моторчик тут установлен обычный.Если кто хоть раз разбирал женский фен, вот там стоят такие же.Моторчик естественно слаб, но если он выйдет из строя, то замену ему найти не составит труда. Безопасность на высоте.Провод припаян на прямую к моторчику, никаких предохранителей

Так же имеем пластиковую и металлическую шестеренку на моторчике

Ход поршня тут мизерный меньше 2см

Весь механизм полностью смазан

Вывод и его апгрейд

Подведя итоги и 2х недельное пользование, могу сказать так, что только глупый человек купит его, что бы качать автомобильные колёса.Да, он работает, пускай есть погрешность в показателе манометра, короткая шланга и провод, но он слаб, что бы использовать его для автомобильных шин.Товар полностью на 100% стоит своих денег, ведь покупая по запчастям, манометр, трубку, наконечник, моторчик, провод у вас по деньгам выйдет так же как и купить его.Хотя за эти деньги можно купить ручной насос с встроенным манометром.150 качков нужно что бы накачать колесо R14 размер 185х65 с нуля до 2 атмосфер.

Данный компрессор я приобрёл не для автомобиля, а для велосипеда, который стоит у меня не в гараже.Перед заказом я знал что за 10 баксов я получу слабый насос, но его можно улучшить.

Так как велосипеды стоят у меня в другом помещении я решил впаять туда тумблер и гнездо под блок питания

Блок питания взял на 12V от роултера


Так же будет замена шланги на более длинную с хорошим наконечником и хомутами

Далее заменю смазку поршня на солидол, качество работы после смазки намного улучшается

Окончательный вердикт таков.Для автомобиля данный компрессор будет слишком слаб.Для велосипеда, скутера, максимум мопеда подойдет.Но учтите, что цена соответствует качеству.
P.S в ролике есть момент его проверки и как он жужжит.Приятного просмотра

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

их виды, особенности, какой лучше для велосипеда

Время чтения: ~8 минут Автор: Михаил Скворцов 71

Велосипедный насос представляет собой отдельный тип объемно-вытесняющего автонасоса, специально разработанный для накачивания велопокрышек. Он может иметь две головки или переходник для подключения к одному из двух наиболее распространенных типов велосипедных ниппелей – Schrader или Presta. Третий тип ниппеля называют клапаном Woods (другое название – Dunlop), велотрубка с таким клапаном может быть заполнена насосом с головкой Presta.

Несколько основных разновидностей насосов для велосипедов:

  • Напольные или автомобильные;
  • Закрепляемые на раму;
  • Ручные или компактные;
  • Ножные;
  • Двойного действия.
ниппели

Основное устройство каждого велосипедного насоса таково, что они могут функционировать только благодаря поршню, приводимому вручную в движение. Во время хода вверх, этот поршень втягивает воздух извне через отверстие в корпусе. В течение следующего рабочего хода вниз, поршень перемещает воздух из насоса в камеру велосипеда. Большинство напольных насосов, также их обычно называют автомобильными, имеют встроенный манометр для индикации давления в камере.

Электрический насос в основном предназначен для накачивания автомобильных шин (как на большинстве станций техобслуживания), но, в принципе, может быть использован и для надувания велосипедных покрышек, если имеется нужный тип соединительной головки. Некоторые модели электронасосов отсекают накачку до достижения подходящего давления (для покрышки велосипеда оно существенно выше, чем для шины автомобиля), и велошина остаётся очень слабо накачанной.

Другие модели могут и не отсечь накачку, но они дают слишком высокоскоростной поток, который нужен для быстрого заполнения большой автомобильной шины. Есть риск перекачать и разорвать шину велосипеда, если мощный электрический насос не будет остановлен за доли секунды после начала нагнетания давления.

общественный компрессор для накачки
Общественный компрессор для накачки колес велосипедов в Линкопинге (Швеция)

Типы насосов для велосипеда

Если задаться вопросом – как выбрать насос для велосипеда, то их разнообразие ограничивается основными типами.

Есть три основных типа велосипедных насосов.

  1. Напольный.
  2. Ручной.
  3. Ножной.

Напольные насосы

Напольный насос
Напольный велосипедный насос с манометром

Также известны как автомобильные насосы. При работе пользователь упирает основание этого агрегата в пол, наступает ногами на базу, тянет и толкает на полный ход ручку. Соединительный шланг прикручивается к камере через односторонний клапан, установленный в головку или внутри автонасоса.

Пользоваться таким изделием очень удобно, поскольку он имеет неподвижный упор в землю, а за его рукоятку можно взяться обеими руками.

Ручные насосы

Есть два основных вида: со шлангом и с интегрированной головкой.

Насос со шлангом имеет отдельную трубочку для соединения с ниппелем камеры. Эти устройства имеют преимущество в том, что они дешевы, но неэффективны по сравнению с другими видами. Они имеют много соединений, через которые может выходить воздух.

Насосы с интегрированной головкой имеют в боковом отверстии резиновую вкладку, которая нужна для уплотнения ниппеля по кругу. Зачастую при соединении такая вкладка обжимается с помощью рычажка на головке. Поскольку эта резинка хорошо уплотняет, жестко соединяет, да так, что и не нужен шланг, то этот тип изделий является очень эффективным. Интеграл диаметром 8 дюймов, как правило, быстрее накачает колесо, чем 18-дюймовый насос со шлангом. Но работая насосом интегрального вида, не придерживая его свободной рукой, есть риск вырвать из камеры ниппель, особенно конструкции Presta.

Самый простой ручной насос имеет пластмассовый или войлочный поршень чашевидной формы. При движении вперёд воздух прижимает стенки этой чашки, так же плотно к цилиндру, как и запорный клапан. Таким поршнем можно толкать воздух только вперёд до выпускного отверстия в противоположном конце.

Наиболее эффективны насосы двойного действия. Их поршень герметизируется с двух сторон в цилиндре и может нагнетать воздух в шину при обоих ходах – вперед и назад.

Небольшой насос может быть установлен на кронштейн рамы, на зажим или винт либо на припаянную вешалку, а ещё его можно возить в корзине или сумке на велосипеде, а также в рюкзаке или кармане велосипедиста.

насос закреплённый на раме
Закреплённый на раме зажимом насос

Насосы, перевозимые на велосипеде, часто имеют довольно небольшой размер, чтобы не быть тяжелыми. Но из-за их малого размера, объём воздуха, который они могут подать, намного занижен в сравнении с напольными вариантами. Так что понадобится сделать довольно много нажатий чтобы накачать колесо.

Ножные насосы

Эти насосы определённо не предназначены для шоссейного велосипеда. Они не создают достаточно высокого давления, нужного для нормальной работы узких дорожных покрышек. Но они хороши для больших шин низкого давления, таких как на горных велосипедах.

Ножной насос
Ножной насос с манометром

В основном предназначены больше для автомобилей, поскольку они имеют головку лишь для Schrader клапанов. Поэтому понадобится небольшой переходник из латуни для того, чтобы использовать их на велосипедных камерах с Presta клапанами.

Насосы для воздушных амортизаторов

Отдельной видом, не относящимся к накачиванию колёс, является насос высокого давления. Он напрямую относится к велосипедным аксессуарам, так как только им можно накачать воздушный амортизатор передней вилки. Обычным насосом сделать это невозможно, а можно лишь окончательно стравить воздух из амортизатора.

Насосом, предназначенным для велосипедной вилки, кстати, можно накачать и колёса – у него есть шланг с резьбовым соединением для ниппеля Schrader. Но работать им придется долго, ведь он в первую очередь нужен для накачки маленького цилиндра амортизатора, а не камеры колеса, значительно большего объёма.

насос для накачки вилок
Насос для накачки велосипедных вилок

Цены на насосы высокого давления начинаются от 30 долларов. Цены на хорошие велонасосы для накачки шин начинаются от 20 и доходят приблизительно до 30 долларов.

Баллончики с CO2

Заполненные газом баллончики для велосипедов имеют неизвестное происхождение, но, похоже, появились между двумя мировыми войнами. Одна история гласит, что они были придуманы так: один велогонщик после наблюдения за тем, как хозяин кафе заправляет бутылки с пивом, попросил заполнить одну бутылочку двуокисью углерода для себя.

В баллончиках используется сжиженный газ, который нельзя закачать дома. В поздних версиях, которые имеют наибольший успех, используются картриджи, продаваемые первоначально для газирования напитков. Вставленный картридж пробивается рычагом, и освобождённого газа всегда достаточно для накачки одной шины велосипеда.

Современные газовые баллончики часто используют гонщики на горных или шоссейных велосипедах, чтобы сохранить низкий вес и сэкономить время при проколе во время гонки. Это может быть одноразовый баллон или насос с заменяемым картриджем. Большинство используют стандартные 16-граммовые резьбовые баллоны с двуокисью углерода – CO2.

Двуокись углерода вытекает через резиновые стенки более интенсивно, чем воздух. Несмотря на то, что молекулы CO2 имеют большой размер, они слабо задерживаются резиной, и через несколько дней накачанное колесо может стать совершенно плоским.

Электрические насосы

Воздушные 12-вольтовые компрессоры, предназначенные для автомобильных шин, также совместимы и с велосипедными покрышками. Портативный пусковой аккумулятор для автомобилей может быть использован для питания этих агрегатов. Даже нестандартные самодельные 12-вольтовые электрические схемы, которые в первую очередь делают для освещения велосипеда, иногда можно использовать для питания этих насосов, если в них предусмотрено гнездо прикуривателя.

электрокомпрессор
Воздушный 12-вольтовый компрессор, накачивающий до давления 100 PSI

Основное преимущество электрических насосов в том, что новейшие их модели занимают меньше места, чем ручные или ножные варианты. По сути, пространства в корзине для электронасоса будет предостаточно. Это делает их пригодными для использования на хорошо оборудованных электровелосипедах.

Давление в покрышках

Номинальное давление, как правило, указывается в штампе где-то на боковой стенке велопокрышки. Оно может быть записано в PSI (фунты на квадратный дюйм) или в барах Bar. Ограничение давления может быть обозначено как «Maximum Pressure» или «Inflate to» и, как правило, приводится диапазон давлений (например, 90–120 PSI или 35–60 PSI). Накачивание до нижней цифры диапазона увеличивает сцепление и делает езду более комфортной. Накачка до большей цифры делает езду более эффективной и снижает шансы на получение прокола колеса, но ожидать следует только жесткую поездку.

загрузка…

Как сделать насос для велосипеда

Устройство любого насоса подразумевает слаженную работу поршня, который, двигаясь, втягивает воздух, а затем выпускает его в покрышку велосипеда сквозь специально сделанное отверстие. Некоторые покупные приспособления оснащены встроенными манометрами, позволяющими считывать изменение давления в камере, но этот удобный и дорогостоящий аксессуар больше подходит для автомобилей. Обслуживание велосипеда — дело нешуточное, поэтому, чтобы избежать лишних трат и сэкономить, не помешает знать, как сделать насос для велосипеда своими руками.

Ручной велосипедный насос

Ручной велосипедный насос

Разновидности насосов для велосипеда

Ножной насос

Специалисты отмечают эффективную работу ножного изделия для накачки покрышек горного велосипеда, для обычного транспортного средства, разъезжающего по шоссе, оно не годится — и всё потому, что рассчитано для нагнетания низкого давления.

Если выбирать из агрегатов, предполагающих высокое давление, присмотритесь к агрегату для воздушных амортизаторов, хотя прямое его назначение — накачать амортизатор воздушной вилки. Любители велопрогулок используют возможности конструкции на полную катушку, тем более что изделие легко подвести к покрышке двухколёсного байка при помощи шланга с резьбой. Единственный минус такой накачки — большой расход времени.

Электрические насосы

С помощью электрического агрегата можно справиться не только с велосипедными, но даже автомобильными покрышками. Аккумулятор, встроенный в оборудование, питает агрегат, а само устройство занимает минимум места, поэтому его можно разместить в корзине, прилегающей к велосипеду сзади.

Насос для велосипеда

Вариант для велопокрышек

Ручные приспособления

Самый дешёвый вариант приспособления для накачки велопокрышек. В магазине продаются модели со шлангом или головкой. Шланг соединяется с ниппелем камеры через трубочку, в этом специалисты видят главный недостаток насоса. Большое число соединений становится причиной пропускания воздуха, продолжительность процедуры увеличивается в несколько раз.

Если в изделии присутствует интегрированная головка, ниппель уплотняется резиновой вкладкой, шланга для соединения деталей не нужно. Такой тип конструкции пользуется у собственников двухколёсных байков большим спросом. Специалисты делятся небольшой хитростью, как продлить срок эксплуатации оборудования с головкой и не повредить покрышку: во время накачки приспособление следует придерживать рукой, иначе силой давления он может вырвать ниппель.

Корпус самого дешёвого изделия сделан из пластмассы или войлока, привлекает внимание необычная чашевидная форма. К сожалению, интересная внешняя составляющая — единственный плюс, в остальном устройство совершенно неэффективно, с функцией нагнетания велопокрышки не справляется.

Создание насоса для велосипеда своими руками

Пошаговая инструкция по обустройству вакуумного насоса

Изучив механизм работы насоса для велосипеда, народные умельцы задумались, как сделать насос для велосипеда самостоятельно. Одни из велолюбителей предложили элементарный метод, насколько эффективен такой агрегат, можно судить, оценив его в действии. Стоит сказать, что справиться с его обустройством сможет даже подросток.

Перед работой подготовьте весь комплект материалов:

  • 3 трубки диаметром 4 мм;
  • 2 клапана, подходящие для аквариума;
  • тройник;
  • медицинский шприц, рассчитанный на 50 кубиков.
Насос из шприца

Шприц для создания велонасоса

Чтобы изделие получилось таким, как его презентовал идейный создатель, произведите такие действия:

  1. Вооружившись 2 трубками, плотно присоедините их к тройнику. Трубки не должны соскальзывать даже при большом давлении.
  2. Оставшуюся трубку подсоедините к шприцу и тройнику. Чем больше объём шприца, тем лучше будет работать самодельный насос. В идеале примените шприц на 100 кубиков, если, конечно, найдёте такой, шприц на 50 кубиков тоже подойдёт.
  3. После соединения составляющих должна получиться буква Т.
  4. Теперь принимайтесь за клапаны, на которых изображены стрелочки и надпись in out. Сторона, в которую направлена стрелка, аккуратным движением монтируется в трубку.
  5. Другой клапан располагают в обратном направлении, стрелочка смотрит в другую сторону. Вакуумный насос для велосипеда готов.

Как сделать насос из пластиковой бутылки

Если предыдущий вариант приспособления для накачки велопокрышек показался слишком простым, можно оборудовать велосипедный насос из обычных пластиковых бутылок разных размеров. Для этого потребуются шланг со встроенным клапаном, шуруповёрт, скотч и сверло на 3–4 мм.

Насос из бутылок

Насос из пластиковых бутылок

Как сделать велосипедный насос, рассказывают народные умельцы:

  1. При помощи шуруповёрта проделайте в дне каждой бутылки по отверстию.
  2. Срежьте у большей бутылки верхнюю часть.
  3. Теперь одна бутылка легко входит в другую, но чтобы достичь хорошей степени плотности, следует намотать широким скотчем несколько кругов клейкого материала вокруг маленькой бутылки. Чтобы поршень двигался легче, смажьте скотч кремом.
  4. Припалите отверстие в большой бутылке зажигалкой, разместите внутри шланг и вставьте иголку в покрышку велосипеда. Перед использованием слегка открутите крышку и потяните бутылку на себя, затем закройте и впустите воздух в камеру.

Заключение

Теперь вы знаете, как легко и просто сделать из подручных материалов насос для велосипеда, который также пригодится для накачки футбольного мяча. Самодельное устройство можно разобрать и хранить в укромном месте, а если испортится, соорудить изделие ещё раз не составит особого труда.

насадка для накачивания лодок — журнал За рулем

Можно ли накачать резиновые изделия не покупая специального насоса, каким образом можно использовать при этом автомобильный компрессор, что представляет собой адаптер для подкачки лодок, принцип его работы и способы применения…

2_1_1

Лето… Так хочется рвануть куда-нибудь на природу, насладиться открытым воздухом у водоема, пожарить шашлыки, позагорать, поиграть в волейбол или просто поехать с друзьями на рыбалку. Была бы машины, было бы желание, а место для отдыха всегда найдется. Но, так или иначе, сегодня сложно представить отдых на природе без надувного матраса (очень популярного изделия для пляжного отдыха), надувной лодки, надувного бассейна для детей и др. Все это должно быть в арсенале современного дачника или туриста.

Надувная лодка, к примеру, на сегодняшний день, пожалуй, лучшее плавсредство для тех, кто любит рыбалку. Однако такую лодку требуется: а) собрать и б) надуть. Увы, если у надувной лодки наблюдается низкое давление, то она, естественно, теряет свои качества. Поэтому всегда под рукой должен быть насос для подкачки. Как правило, в комплект к надувным изделиям входят насосы, но они очень простые, накачать лодку или матрас ими будет непросто и займет много времени. На рынке, конечно, существует большое количество различных насосов: ручных, ножных, электрических. Однако выбрать долговечный насос, удобный, да к тому же чтоб достаточно быстро надувал лодку любого размера — задача нетривиальная. А может, есть способ накачать лодку вообще не покупая насос для нее? Оказывается, есть — можно использовать автомобильный компрессор!

2_2_2

Согласитесь, трудно представить себе владельца надувной лодки без автомобиля. Так почему бы не воспользоваться этим, уже имеющимся, достаточно мощным насосом? Разумеется, это устройство предназначено для подкачки автомобильных шин — просто так приспособить ее к лодке не получится (хотя бы по чисто геометрическим причинам). Нужен какой-то переходник, адаптер. Можно, конечно, попытаться изготовить его самому (есть такие умельцы), но все же правильнее, когда имеется (и успешно используется) специальная насадка для подкачки надувных изделий. Не только лодок, но и, понятно, любых других надувных изделий.

2_3_3

Торговая марка BERKUT, известная своими легендарными автомобильными компрессорами, представила уникальный переходник под артикулом VT-300. В основу этого девайса взята технология трубки Вентури, названная по имени итальянского ученого. Принцип действия прост — уменьшается давление потока воздуха из компрессора за счет прохождения суженного участка трубы. А производительность (объем подаваемого воздуха) увеличивается за счет специального сопряженного воздуховода. Адаптер BERKUT VT-300 присоединяется к шлангу компрессора посредством резьбового соединения и может применяться вместе с насадками, предназначенными для накачивания и, разумеется, выкачивания воздуха из надувных лодок, матрасов, бассейнов и всех прочих изделий, требующих достаточно большой объем воздуха.

Адаптер торговой марки BERKUT прост в применении. Сначала надо выбрать насадку (одну из трех в комплекте) для накачивания воздуха, затем соединить ее с нужным входом, вставить в нужное изделие (например, в воздушный клапан надувной лодки) и начать накачивание.

2_4_4

Если надувное изделие, посредством насадки VT-300, не накачивается до нужного уровня давления, то можно закрыть пальцем воздуховод (выход выкачивания), для того чтобы увеличить давление воздуха. Но имейте в виду, что длительное удерживание (закупорка) пальцем выхода может стать причиной перекачивания. Так что необходимо соблюдать меры предосторожности!

И еще надо сказать, что эта насадка для подкачки лодок входит в комплект автомобильных компрессоров BERKUT R20 и R24 с лета 2014 года. Отличный бонус для активных автомобилистов!

Отправить ответ

avatar
  Подписаться
Уведомление о
