Стапель для кузовных работ своими руками

На нашем форуме, да и на форумах наших друзей автомастеров постоянно всплывают вопросы по изготовлению стапеля для кузовного ремонта в своем гараже. Многие пытаются сделать его своими руками, но иногда требуются новые знания, решения возможных ошибок и приходится искать помощи у своих коллег.

Обычно рассматриваются две версии самодельных стапелей: передвижной и стационарный (забетонированный напольный).

В этой статье я постарался скомпилировать полезную информацию, с нашего форума в том числе: советы, чертежи, фотографии по изготовлению стапеля и дать толчок тем, кто еще не полностью уверен в своих силах и боится начать делать его своими силами.

Мобильный самодельный стапель

Вот такой стапель сделал наш форумчанин Евсей.

Самодельный стапель.

За основу была взята конструкция легкого и мобильного финского стапеля Autorobot micro A.

Стапель Autorobot micro A.

Основными материалами, использовавшимися при изготовлении стали швеллер №10 и №12.

Ниже на фото основные узлы стапеля.

Немаловажная деталь стапеля – захваты порогов, своеобразные тисочки. Для их изготовления была использована листовая сталь толщиной 16 мм. Ширина захватов порогов 150 мм, стягивающие болты на 12, а втулки на 14 мм. Пружинки использовались от клапанов классики Ваза. «Губки» захватов сделаны из рашпиля по металлу.

Захваты порогов – деталь стапеля.

Для работы с этим стапелем используется гидравлика из набора рассчитанная на 10 тонн.
Вот такой фиксатор цепи расположен на тягловой башне (стреле) стапеля, а также как работают захваты порогов.

Фиксатор цепи на стреле стапеля и захваты порогов.

Стапель в работе:

А вот собственно сама схема с размерами стапеля.

Схема стапеля с размерами.

Для упрощения работы были сварены специальные подставки с заездом авто на них передом или задом и стало проще, а также гораздо быстрее подводить стапель под брюхо автомобиля.

У такой конструкции стапеля есть возможность поставить приспособу, чтобы тянуть вниз. Для этого нужно немного его модернизировать, поставив ролик скольжения под звенья цепи.

Тянем вниз стапелем.

Минусы и плюсы данной конструкции стапеля сделанного своими руками. Возможно, стоит их учесть, если будете повторять такую или подобную конструкцию.

Минусы и доработки:

  • Всего два захвата порогов и нет регулировки их по высоте.
  • Фиксатор поворота стрелы по горизонтали: было железо 5 мм, надо минимум 10-15 мм.
  • В процессе эксплуатации начали вылезать слабые места, которые были усилены.
  • Длина телескопической стрелы в принципе избыточная, поэтому можно сделать короче.
  • Как цеплять машину за пороги снизу этими захватами, если у них нет отбортовки, например, машины типа БМВ? Для этого понадобятся специальные адаптеры, которые стоят весьма не малых денег (есть варианты самоделок).

Плюсы:

  • Как плюсом, так и минусом можно считать мобильность стапеля и возможность поворачивать его в разные стороны, но в небольшом гараже, будет проблема с перемещениями.
    С другой стороны, не каждый ремонт автомобиля требует использование стапеля и в таком случае его можно просто выкатить за пределы гаража. А для небольшого гаража будет практичнее сделать стационарный стапель (о нем поговорим чуть ниже).

Общие впечатления Евсея (автора проекта) от работы со своим стапелем:

В общем, красота, машина стоит на стапеле мертво, гидравлика тянет исключительно легко, как будто не железо тянешь, а картон или бумагу. До этого пользовался обычной лебедкой, поэтому могу сравнивать и сказать, что это небо и земля. Стапель зарекомендовал себя как настоящий труженик, оценка ему 5 с плюсом, очень мобильный и надежный.

Почитать на нашем форуме подробности и обсуждение данной конструкции можно здесь.

Как один из вариантов небольшого самодельного стапеля для использования в гараже, ниже в видео от Бориса АвтоДока, где он подробно рассказывает о своей конструкции.

Во втором видео, ошибки, выявленные уже при работе, как он их исправил и какие переделки сделал.

Стационарный напольный стапель в гараже

И вот теперь, мы плавно перешли к стационарному стапелю или как его еще называют — напольному.
Вот высказывание Евсея, автора передвижного стапеля сделанного своими руками и о котором мы говорили в первой части нашей статьи:

Если бы я изначально строил бы этот гараж для кузовного ремонта, то я бы вдоль смотровой ямы на всю ее длину забетонировал швеллеры, а к этим швеллерам сделал анкерное крепление захватов за пороги машины. И тяговая стрела тоже крепилась бы на анкерные крепежи.

В стены бы тоже вложил швеллеры или рельсы, то есть сварил бы своего рода клетку, чтоб можно было тянуть в любом направлении одновременно в нескольких направлениях. Тогда думаю, можно было бы браться за ремонт любой сложности.

Что самое важное в стапеле? Самое важное то, чтобы можно было надежно зафиксировать автомобиль и уже тогда его можно тянуть в любую сторону, конечно если позволяет конструкция стапеля.

Чертежей я на такой стапель предложить не могу, т.к. своего не имею, а у каждого мастера если стапель не покупной, а сделанный своими руками, то делался по принципу своего видения ситуации (решаемых задач, исходных материалов, размеров гаража, финансов и прочих «хотелок»).

В основном это сваренные и вмурованные в бетон швеллеры с пропилом под крепление различных приспособ (захваты порогов, «башня»).
Некоторые автомастера делают из швеллеров целый куб по всему объему гаража. Такой своеобразный стапель позволяет тянуть кузов в любом направлении и под любым наклоном. Конечно такое решение самое удобное, но весьма дорогостоящее.

Конструкция самодельного напольного стапеля в видео от Ивана из Нижнего Новгорода. Видео из трех частей.

Часть первая — общая конструкция и бюджет.

Часть вторая — Преимущества.

Часть третья — Чертежи и полный расклад.

Если вы собрались сделать напольный стапель именно своими руками, то подойдите к этому вопросу вдумчиво и целенаправленно. Накидайте эскиз в зависимости от размеров вашего гаража и предполагаемой работы, определитесь со списком необходимых материалов, подумайте, как и где можно сэкономить.

Не лишним будет ознакомиться с различными конструкциями самодельных стапелей, коих можно найти в интернете предостаточно. И возьмите от них все лучшее, учитывая ошибки и недостатки – учитесь на чужих ошибках!



конструкция, как сделать своими руками

Стапель для кузовного ремонта: конструкция, как сделать своими руками

Отдельного внимания в починке поврежденных автомобилей требует кузовной ремонт. Часто после ударов, аварий и повреждений происходит искажение кузова автомобиля. Нарушение геометрии кузова приводит к негативным изменениям в конструкции (вибрации, нарушение углов, невозможность закрыть двери авто). Все это может привести к непредвиденному поведению машины на дороге, что является очень опасным для водителя и пассажиров транспорта. Именно поэтому возобновление корректной геометрии кузова считается важной составляющей ремонта ТС, который не обходится без применения стапеля.

В статье подробно описывается, как сделать стапель своими руками и сэкономить достаточно денег, вместо приобретения готовой конструкции.

Определяемся с конструкцией стапеля

Множество начинающих водителей не знают, что такое стапель автомобиля. Стапель для кузовного ремонта – стальная конструкция, позволяющая восстановить необходимую форму и размеры деталей кузова до аварии. Работа оборудования заключается в том, что элементы стапеля создают усилия в необходимых для автомеханика направлениях на нужные части кузова автомобиля, и возвращают правильную форму и размеры деталей кузова авто.

Стапель для кузовного ремонта: конструкция, как сделать своими руками

Для починки автомобиля различают несколько видов стапелей

Различают несколько видов такого рода оборудований для починки автомобиля:

  1. Платформенный стапель. Платформенный механизм легко вытягивает детали автомобиля в нужные стороны и восстанавливает форму и размеры. Стапель платформенного вида удобен поэтому устанавливается как профессиональными специалистами, так и у любителя автомобилиста в гараже.
  2. Рамный стапель. Наиболее компактный вид оборудования предназначен для устранения небольших деформаций. Подходит владельцам гаражей малогабаритных размеров для решения несложных задач.
  3. Напольный стапель. Сложная профессиональная конструкция чаще всего применяется автомобильными мастерскими. Такой стапель может восстановить автомобиль даже после масштабной аварии. Размеры напольного стапеля немалые, однако рельсы, по которым двигаются передвижные механизмы, расположены прямо на полу и отлично экономят место. Это позволяет использовать рабочее пространство для личных целей при необходимости.

Каждый вид стапеля должен подбираться автомехаником индивидуально в каждом случае исходя из его запросов.

Плюсы и минусы самодельного устройства

В восстановлении легковых машин вполне возможно использовать все три вышеперечисленных вида стапель.

Стапель для кузовного ремонта: конструкция, как сделать своими руками

Индивидуально в каждом случае автомехаником должен подбираться каждый вид стапеля

Достоинства и недостатки самодельного стапеля:

  1. Слишком большая стоимость качественного заводского стапеля приводит к тому, что многие специалисты самостоятельно изготавливают надежный стапель за более доступную цену.
  2. Любой вид стапеля предоставляет доступ к днищу ТС и любым его составляющим.
  3. Рельсы напольного стапеля размещаются на уровне пола, что позволяет выгодно использовать место в автогараже.
  4. У напольного стапеля довольно сложно проводить нужные измерения.
  5. При самостоятельном изготовлении стапель важное значение следует уделить повышенной прочности используемых металлических деталей.
  6. При помощи любого вида стапеля возможно проводить работы на разной высоте.
  7. Рамный стапель очень компактный поэтому удобно хранится в гараже.
  8. Рамный стапель имеет мало точек вытяжки, что не позволяет пользоваться оборудованием для устранения сложных деформаций кузова.
  9. Платформенный стапель считается наиболее легким для самостоятельного изготовления.

Основной причиной самостоятельного изготовления стапель считается высокая цена на заводские оборудования. Не каждый человек может приобрести дорогостоящий стапель для своего гаража или частной фирмы. Вникнув во все тонкости и моменты изготовления, каждый желающий способен изготовить качественный стапель по стоимости в два, а то и три раза ниже заводской. Изготовить напольный стапель для кузовного ремонта своими руками способен только специалист со знаниями слесарного и сварочного дела, так как такое стапельное оборудование относится профессиональному и требует применения сложной измерительной аппаратуры.

Стапель для кузовного ремонта: конструкция, как сделать своими руками

Высокая цена на заводские оборудования считается основной причиной самостоятельного изготовления стапель

Инструменты и материалы для создания стапеля

Если Вы решили смонтировать стапель собственными руками, Вам пригодится:

  • электросварка;
  • гидропривод;
  • шлифмашинка;
  • электродрель;
  • краска;
  • профильная труба от 5 мм;
  • металлические листы толщиной в 5 мм;
  • зажимные струбцины;
  • гайки;
  • болты.

Главным моментом для изготовления качественного и долговечного стапеля является правильное создание чертежа. От точности его создания зависит эффективность и качество всего оборудования. Один из главных нюансов – продумать правильные габариты стапеля и учесть размеры Вашего гаража. Важно не только учитывать допустимые размеры конструкции, но и еще расположение отдельных деталей и фиксаторов. В среднем размеры стапеля составляют – 4,5 Х 1,9 м.

Пошаговая инструкция: как сделать стапель своими руками

Большое количество чертежей напольного стапеля для кузовного ремонта доступно в интернете, также его можно смонтировать самостоятельно по аналогии конкретного заводского оборудования, сняв с него необходимые замеры.

Стапель для кузовного ремонта: конструкция, как сделать своими руками

Дело непростое изготовить напольный стапель своими руками

Как сделать стапель самому:

  1. Создание рамы конструкции. Из приготовленных металлических профилей свариваем внешний каркас, а к нему присоединяется внутренняя рама.  Сверху и снизу во всех возможных местах свариваем наружный каркас, чтобы будущая конструкция была максимально прочной. Для надежности и лучшей жесткости углы конструкции покрываем дополнительными косынками из металла. Наиболее скрупулезные специалисты устанавливают поперечные балки.
  2. Прикрепление к подготовленному каркасу ножек или колесиков. Это позволит корректировать горизонтальную позицию конструкции. При желании хозяина гаража, в нем можно вмонтировать рельсы, на которых конструкция на прикрепленных колесиках будет удобно передвигаться.
  3. Изготовление деталей стапеля (стоек, лап, верхних прижимов). Из стали толщиной в 1 см вырежьте прямоугольники со следующими параметрами: ширина в 200 мм и длина в 350 мм, и приварите к ним стойки высотой в 300 мм. Дополнительно можно использовать усилительные укосины. Верхние прижимы должны быть длиной в 250 мм (для них часто используют обломки из рессор КАМАЗа). В них прожигаются проймы под крепежные болты.
  4. Приваривание зажимных струбцин.  Для приваривания зажимов каркас выставляется точно по нивелиру. Дальше следует зафиксировать вертикальные стойки с помощью болтов. Потом нивелиром выставляют высоту, на которой должны размещаться лапы. Теперь можно приваривать зажимные струбцины.
  5. Этап монтирования стойки и тянущих элементов. Мощность гидравлических устройств заводского типа должна составлять около 2000 кг. Крепить вытягивающие элементы можно на накладку из швеллера, поставленную на каркас. Дальше просверливаются в раме в нужных местах, чтобы можно было поставить тянущий механизм в необходимую точку в процессе работы.
  6. Проверка конструкции. Чтобы проверить работу конструкции, следует установить ТС, требующее ремонта, на оборудование. Важно проверить: работают ли все элементы, качество их крепления и передвижения по каркасу, и только после этого приступать к непосредственному ремонту.

Изготовить напольный стапель своими руками дело непростое. Чтобы справиться с работой, человеку потребуются навыки слесаря и сварщика. Если стапель изготавливается только для своей машины человеком, который далек от выполнения перечисленных этапов работ, лучше не рисковать и отправить машину на профессиональный ремонт. Имея опытного помощника и необходимые навыки, можно своими руками изготовить качественный и надежный стапель за стоимостью в несколько раз уступающую заводской. Перед началом работ советуем заранее ознакомиться с механизмами работы нужной конструкции и взять её за основу в изготовлении собственного стапеля.

Делаем самодельный стапель для кузовного ремонта

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

[goo1]

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Чертеж стапеля своими руками

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

[goo2]

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

  • В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
  • Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
  • Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

Самодельный стапель


[goo3]
  • Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
  • Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
  • Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

[ya_bo]

Как изготовить стапель для кузовного ремонта в домашних условиях?

Стапель для кузовного ремонта Если у вас есть машина, то вполне вероятно, что вопрос ее ремонта уже не новость. В этом процессе нередко требуется множество самых различных инструментов, присутствие которых существенно облегчает задачу. Именно таким орудием, или правильнее сказать, приспособлением, является кузовной стапель, который можно изготовить своими руками.

Самодельный стапель, плюсы и минусы устройства

«Стапелем» называют специальное устройство, представленное в виде платформы для ремонта кузова транспортных средств с целью восстановления их изначальной геометрии. Достичь желаемого результата позволяют разнонаправленные усилия, которые воздействуют на прочно зафиксированный автомобиль. Качественный заводской стапель стоит довольно дорого, поэтому для выполнения различных ремонтных мероприятий некоторые автолюбители прибегают к самостоятельному созданию такого помощника. Как показывает практика, такое решение обходится дешевле готового варианта.

Стапель – это оборудование, которое может использоваться как для ремонта легковых автомобилей, так и для устранения поломок габаритных транспортных средств, нужно лишь правильно подобрать вид устройства. Так, на сегодня выделяют три основных варианта стапелей.

Самодельный стапель

Платформенные изделия помогают вытягивать кузов машины в самых разных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это нужно. Кроме того, платформенный стапель для кузовного ремонта отличается своей универсальностью, так как позволяет выполнять самые разные типы ремонта. Основная составляющая часть такого изделия – гидравлическое устройство, а его преимущество заключается в том, что поврежденная часть кузова может вытягиваться во всех направлениях. Кроме того, спектр ремонтных вмешательств расширяется и за счет надежной системы креплений. К основным недостаткам платформенных стапелей относят их габаритный размер.

Напольный стапель для кузовного ремонта предусматривает наличие в полу рельс, по которым перемещаются выдвижные механизмы. Благодаря такой конструкции вы сможете ремонтировать поломки любой сложности, ведь выдвижные механизмы удобно передвигаются в нужные точки.

Напольный стапель Преимуществами этого вида приспособлений является относительно низкая цена, быстрый монтаж транспортного средства и экономия занимаемой площади. В случае простоя стапеля, место, где обычно размещается ремонтируемый автомобиль, можно будет использовать для других целей, так как рельсы находятся на одном уровне с полом. Что касается недостатков, то нельзя не отметить сложность выполнения необходимых измерений, что в принципе, является своеобразной компенсацией компактности стапеля.

Рамные конструкции основываются на металлической раме, где машина фиксируется с помощью цепей. В большинстве случаев, подобное оборудование используется в процессе незначительного ремонта. С конструктивной точки зрения, рамные стапели обладают более сложным устройством и имеют специальные захваты для надежной фиксации кузова машины в требуемом положении и на определенной высоте. Крепление кузова в стапеле выполняется с помощью специальных зажимов, в то время как поврежденная часть вытягивается цепями, протягивающимися от силового устройства.

Обратите внимание! Зажим для кузовных работ, особенно сделанный своими руками, играет важную роль не только в успехе дела, но и в обеспечении безопасности при работе. Поэтому прочности этих элементов нужно уделить отдельное внимание.

Рамный стапель Чтобы упростить задачу подъема транспортного средства, рамные стенды часто используются вместе с ножничными подъемниками. Основное преимущество таких стапелей заключается в свободном доступе к днищу автомобиля, его составляющим частям, а также в возможности проведения всех работ на разной высоте. Как и предыдущий вариант, рамные устройства не занимают много места в гараже и отличаются мобильностью. Основным недостатком такого вида стапелей является отсутствие возможности выравнивания сложных дефектов, что объясняется ограниченным количеством точек вытяжки. Именно этот факт и привел к тому, что сфера применения изделия ограничивается несложными ремонтными работами и рихтовкой легких повреждений кузовов легковых машин.

Два последних варианта редко встречаются в обычных мастерских, так как относятся к разряду профессионального оборудования. В таких приспособлениях применяется очень сложная база данных и измерительная техника, но если вам нужно выполнить кузовной ремонт в условиях собственного гаража, то можно самостоятельно создать не столь сложное устройство.

Все виды стапелей для правки кузова, в том числе и сделанных своими руками, способны развивать усилие от 1,5 до 5 тонн, благодаря чему устройство отлично подходит для использования на всех типах легковых машин (видео процедуры несложно найти в сети).

Это интересно! Несколько лет назад во Франции, в небольшом городке Сен-Уан-л’Омон открылся автосервис для представительниц прекрасного пола, причем самое интересное, что весь обслуживающий персонал – тоже женщины.

Что понадобится для создания стапеля

В первую очередь, вам необходимо подобрать подходящие чертежи, которые не составит труда найти в интернете. После этого начинается подготовительный этап, включающий в себя подбор нужных инструментов и материалов. В частности, создание самодельного стапеля для кузовного ремонта потребует наличия металлических профилей (используются для создания основания конструкции), продольных профилей для стоек, металлических уголков для усиления конструкции, сварочного аппарата, болтов и гаек, крепежных механизмов, грунтовки, порошковой краски, краскопульта, гидравлического устройства, мощных цепей и крюков.

Стапель своими руками Также не удастся обойтись без силовой стойки, которая должна перемещаться в различные точки стапеля. Именно это устройство прикладывает основное усилие к деформированным частям транспортного средства, благодаря чему происходит их выравнивание. Подобные детали легко устанавливаются на основу конструкции и должны обладать высоким уровнем прочности. В месте сварки стойки и основания монтируется дополнительная металлическая косынка для усиления конструкции.

Для фиксации транспортного средства на стапеле вам нужно разработать систему крепежа, или же просто следовать указаниям выбранного чертежа. Лучше всего изготовить крепежные элементы с возможностью изменения высоты.

Как создать стапель своими руками, пошаговые действия

После того как все материалы будут подготовлены, можно переходить к непосредственному изготовлению стапеля. Для начала хорошенько обезжирьте все элементы и покройте их грунтовочным составом. Также можно сразу же покрасить детали порошковой краской, хотя это действия нередко откладывается на потом.

На следующем этапе металлические уголки приваривают к профилю-основе, а затем приваривают и продольную часть, которая играет роль стойки (дополнительно нужно закрепить профиль болтами). После этого устанавливаются силовые и выдвижные устройства, цепи и крюки.

Толщина металлического профиля (или, как его еще называют, швеллера) должна быть не меньше 4 мм, а готовый каркас должен получиться в 1,5-2 раза больше размеров обслуживаемых машин. Для большей жесткости конструкции раму усиливают с помощью металлических уголков, причем это можно сделать либо с торцевыми сторонами, либо со всей конструкцией.

Поперек рамы необходимо приварить несколько поперечин, которые придадут стапелю еще большей жесткости. К тому же, к нему можно будет цеплять вытяжное устройство или фиксировать автомобиль.

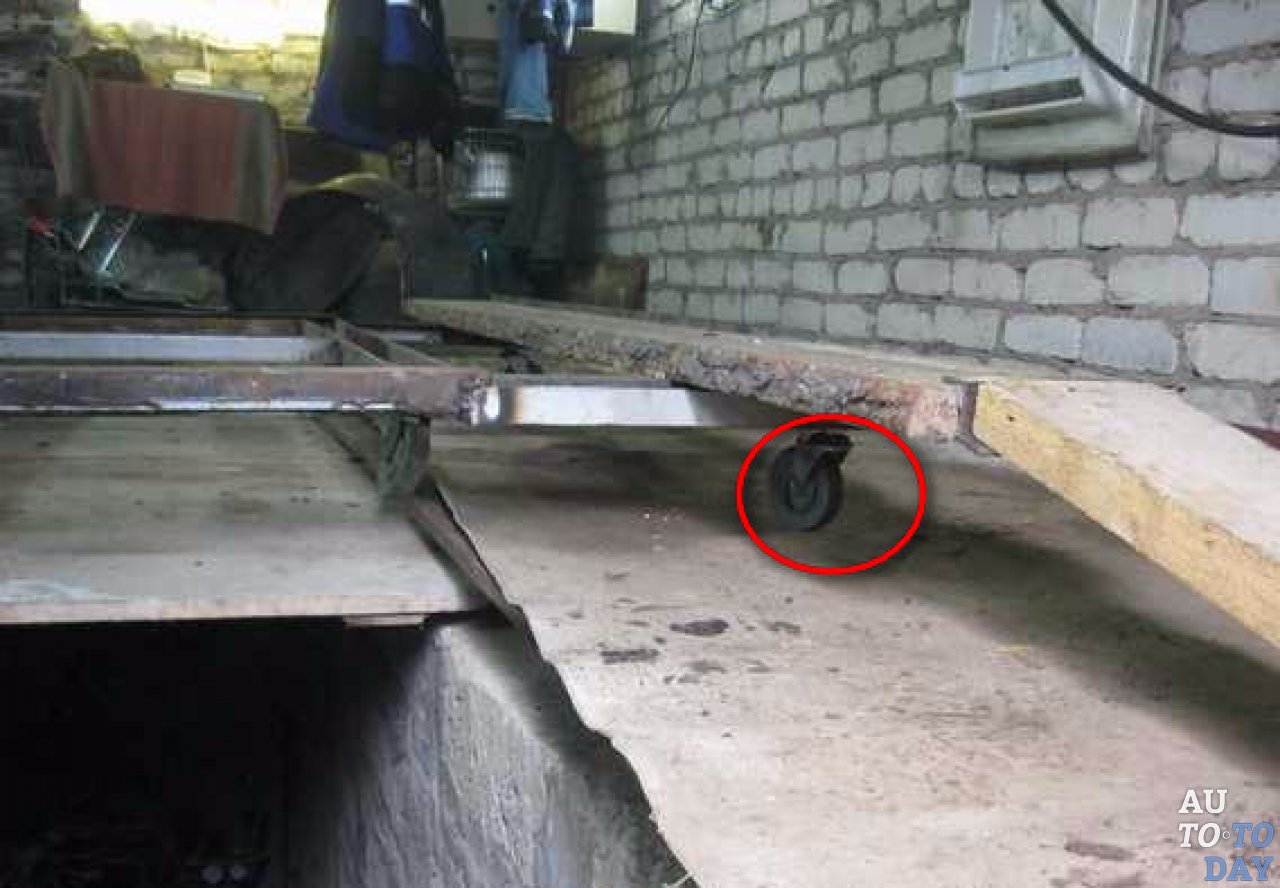

Для того чтобы появилась возможность легкого передвижения рамного стапеля, рекомендуется приварить к нему колесики. Силовые стойки, посредством которых и создается вытяжное усилие, крепятся к просверленным в раме отверстиям (их проделывают по мере необходимости).

Колесики для стапеля

Обратите внимание! Для крепления лучше всего использовать болты, предварительно снятые с иномарок, так как большинство тех, которые продаются сегодня на рынке, не способны выдерживать большие нагрузки.

В целях обеспечения надежной фиксации ремонтируемых автомобилей можно использовать слесарные тиски, но лучше приобрести специальные фиксаторы.

Еще одним важным моментом являются размеры стапеля, создающегося своими руками. Так, к примеру, рамы с параметрами 180х80 см ставятся между колесами транспортного средства на всю его длину, но с ее помощью не удастся исправить значительные повреждения, хотя для ремонта порогов, стоек или других подобных деталей она вполне годится.

Чтобы не ошибиться в своем решении, геометрию и размеры конструкции можно позаимствовать у готовых, фабричных моделей. Некоторые из них идеально подходят для работы в гараже.

Важно! После завершения работы обязательно проверьте самодельный стапель в действии, ведь все механизмы вытяжки и давление силовых устройств должны работать безупречно.

Теперь вы знаете, как можно самостоятельно и без больших материальных затрат сделать стапель для кузовного ремонта прямо у себя в гараже.
