Замена торпеды на ВАЗ 2113, 2114, 2115: как снять, установка

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115.

Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

    Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

  2. После этого нижний край боковины аккуратно извлекается из кронштейна.
  3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

    Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

  4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

    Ручки отопителя ВАЗ 2115 снимаются вручную

  5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

    Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

  6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

    Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

  7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

    Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

  8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

    Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

  9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
  10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

  11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

  12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

  13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
  14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

  15. После выкручивания последнего самореза торпедо снимается.

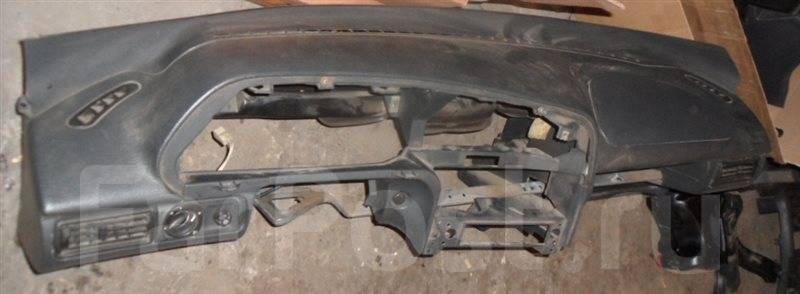

    Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

  • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
  • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге.
    Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

    Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

  • ручка вентилятора может крепиться аналогичным образом: две проушины, защёлкивающиеся на двух выступах рычага. В этом случае автовладельцу тоже придётся воспользоваться отвёрткой. Но такая система крепления ручки вентилятора применяется только на ВАЗ 2115 и 2114, выпущенных после 2000 года. На более ранних моделях эту рукоятку легко снять вручную.

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

Оцените статью: Поделитесь с друзьями!

Как снять торпедо и комбинацию приборов на ВАЗ 2114-2115

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Перед тем как перейти непосредственно к описанию самого процесса демонтажа разберемся с самой конструкцией и способом закрепления приборной панели. Для этого давайте разберем соответствующую схему:

  1. Приборная панель (она же торпедо) – основная часть всей конструкции, на которой зафиксированы: комбинация приборов, бортовой компьютер, ручки управления системой отопления, выключатели и прочие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, посредством которых осуществляется обдув лобового стекла автомобиля.
  3. Крепежный кронштейн.
  4. Декоративная заглушка.
  5. Кожух пепельницы.
  6. Поперечины для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Щиток приборной панели.
  9. Центральный крепежный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященном доработке торпедо ВАЗ2115 — тюнинг приборной панели ВАЗ2114-2115.

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5.

Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Как снять торпеду на ваз 2114

Содержание статьи

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

    Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

  2. После этого нижний край боковины аккуратно извлекается из кронштейна.
  3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

    Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

  4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

    Ручки отопителя ВАЗ 2115 снимаются вручную

  5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

    Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

  6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

    Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

  7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

    Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

  8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

    Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

  9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
  10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

  11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

  12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

  13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
  14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

  15. После выкручивания последнего самореза торпедо снимается.

    Торпедо ВАЗ 2115 снимается

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

  • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
  • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

    Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

  • ручка вентилятора может крепиться аналогичным образом: две проушины, защёлкивающиеся на двух выступах рычага. В этом случае автовладельцу тоже придётся воспользоваться отвёрткой. Но такая система крепления ручки вентилятора применяется только на ВАЗ 2115 и 2114, выпущенных после 2000 года. На более ранних моделях эту рукоятку легко снять вручную.

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

Как снять панель на ваз 2114

Приветствую всех!

И так, и до меня доползла эта напасть, потёк краник печки. Его я ставил новый, “Ява”, но увы, хватило его не на долго, и вот спустя примерно год, снова начал пропадать антифриз…а под ковриком у пассажира стало предательски мокро, езжу я по пенсионерски, а значит, антифриз, с краника, что и подтвердил осмотр.

Промониторив сеть, я пришёл к выбору, что надо снимать его, и ставить штуцера. Однако, это значило изменить тепловой баланс в машине, а ещё больше жары летом не хотелось. Поэтому, были предприняты следующие предварительный действия:

а) Снят трос ведущий к кранику, дабы краник всегда был в открытом положении, что позволило бы узнать, как будет справляться печка с потоком прохладного воздуха, не будет ли он нагреваться от радиатора, ну и что бы узнать, вдруг повезёт и перестанет течь.

б) Мониторинг цен на штуцера и альтернативные решения проблемы.

в) Мониторинг цен на остальные сопутствующие комплектующие.

Итогом всех этих мероприятий был составленный план последовательных шагов, и осмысление полученных результатов:

а.1) Перегрева не обнаружено, заслонка работает хорошо и полностью перекрывает горячий воздух. Плюс к этому термолента на пауке показала пока себя тоже на уровне, температура выходящего воздуха в положении “ХОЛОД” позволяет при необходимости охладится даже при достаточно высокой наружной температуре воздуха, когда по каким либо причинам невозможно открыть окна. (Посторонние запахи, дождь)

а.2) Увы, если ездить пенсионерски, не превышая 3-3,5 то антифриз остаётся на уровне, при больших показаниях тахометра антифриз начинает путешествие в салон.

б) Удовлетворительных альтернатив обнаружено не было. Цены на готовые изделия тоже показались излишне высокими и используемые материалы вызвали недоверие. Пообщавшись с другом, от него поступило предложение выточить необходимые штуцера, от меня были предоставлены чертежи для работ.

Готовые изделия из нержавейки

Со слов друга: Машина сгниёт, а они будут жить

Свободный проход охлаждающей жидкости, можно думать о Грантовском термостате

в) После общения с соседями по работе, были приобретены шумо-вибро гасящие матириалы по очень приемлемой цене, и профессионально подобраны. (Будут показаны в следующей записи)

Нус, с писаниной вообщем то всё, думаю хватит мучать вас)

Пока работа только начата, поэтому буду постепенно добавлять записи, сегодня полностью скинута панель, печка, краник (И случайно разобран)

Начало работ вполне привычное и проделанно всё это уже несколько раз. Снятие передней консоли мы уже не раз проходили.

Сразу решил пробовать немного другую схему:

Все саморезы и гайки складывались в коробку и подписывалось откуда это

По снятию панели приборов выявлено, что левый поворотник не горит по причине откручивания лампочки. Причина не работы левого же экранчика пока не установлена.

Так же, старался по максимуму пронумеровать все разъёмы дабы не напутать (У меня были перепутаны разъёмы попагреек)

Спустя примерно часа полтора-два, припоминаний тех нехороших людей которые прокладывали проводку (На колонки, сигнализацию и прочее), инженеров автоваза, панель была снята полностью

Страшновато как то выглядит конечно

Оказалось, что у меня не сорваны болты которые стоят на рулевой

Работы печки признана не удовлетворительной, заслонки недозакрывались

А вот радиатор меня порадовал отсутствием подтёков, надо только его утеплить дополнительно при установлке

При снятии патрубков с краника, пролилось достаточно много драгоценного антифриза благодаря моей криворукости

Печка снята, для профилактики и дифектовки

Виновник всего этого (Случайно в процессе работы был разобран)

Ну что ж, пока это всё, что я могу доложить о процессе. Буду держать вас в курсе!
Не гвоздя, не жезла, будьте аккуратнее на дорогах и всего вам хорошего, до скорой встречи!

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

Приборная панель ВАЗ 2114

ПРИБОРНАЯ ПАНЕЛЬ ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:



  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как снять и установить панель приборов ВАЗ 2114, 2113, 2115

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

Процедура снятия

  1. Снимаем «минусовой» провод от аккумулятора.
  2. Откручиваем левую накладку консоли панели приборов.
  3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
  4. Откручиваем правую накладку консоли панели приборов.
  5. Отсоединяем провода от прикуривателя.
  6. Отсоединяем провода от лампочки подсветки прикуривателя.
  7. Толкаем изнутри и вынимаем нишу для мелких предметов.
  8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
  9. Снимаем рукоятку выключателя вентилятора печки.
  10. При помощи узкой отвертки снимаем рукоятку с рычага.
  11. Откручиваем 2 самореза над щитком приборов.
  12. Откручиваем два самореза под щитком приборов.
  13. Снимаем заглушку и откручиваем саморез  верхнего крепления накладки.
  14. Откручиваем 2 самореза нижнего крепления накладки.
  15. Отводим накладку в сторону.
  16. Промаркируйте порядок соединения колодок к выключателям.
  17. Отсоединяем провода от выключателей.
  18. Снимаем щиток приборов.
  19. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
  20. Откручиваем 2 самореза крепления панели к кронштейну.
  21.  Откручиваем 2 самореза крепления кронштейна к правой поперечине.
  22. Откручиваем 2 самореза нижнего крепления кронштейна.
  23. Отводим кронштейн в сторону.
  24. Откручиваем и снимаем световод с панели приборов.
  25. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
  26. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
  27. Отжимаем правый фиксатор и снимаем воздуховод с панели.
  28. Вытягиваем и снимаем ручку гидрокорректора фар.
  29. Снимаем ручку регулятора подсветки приборов
  30. Снимаем  декоративную вставку панели приборов.
  31. Откручиваем световод.
  32. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
  33. Откручиваем гайку крепления регулятора подсветки приборов.
  34. Достаем лампу подсветки гидрокорректора.
  35. Отсоединяем провода от регулятора подсветки приборов.
  36. Отсоединяем провода от датчика иммобилайзера.
  37. Отсоединяем провода от блока иммобилайзера.
  38. Отсоединяем провода от лампы освещения бардачка.
  39. Отсоединяем провода от розетки переносной лампы.
  40. Откручиваем 2 самореза верхнего крепления панели
  41. Откручиваем 2 самореза нижнего крепления панели.
  42. Откручиваем саморез крепления панели к левой поперечине.
  43. Снимаем панель приборов.
  44. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.

Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:

Источники

  • remont2114. club/kak-snyat-i-ustanovit-panel-priborov-vaz-2114/
  • nadomkrat.ru/ustroistvo-avtomobiley/panel-priborov/kak-snyat-panel-priborov-torpedu-na-vaz-2114
  • drive2.ru/l/505521637542592651/
  • vazweb.ru/desyatka/salon/samostoyatelno-snimaem-torpedo-s-vaz-2113-2114-i-2115.html

как разобрать торпеду фото и видео » НаДомкрат

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

Приборная панель ВАЗ 2114

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  • воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

  • снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  • правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

  • снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

  • снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

  • Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

  • снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

  • саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

  • в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

  • вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114



  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

  • открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

  • ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

  • теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

  • установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.



Снятие торпеды ваз 2114 — Camaro-Club.ru

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

Ручки отопителя ВАЗ 2115 снимаются вручную

Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

Все приборные провода ВАЗ 2115 отключаются вручную

Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

  • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
  • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

Как снять панель приборов (торпеду) на ВАЗ 2114

Приборная панель ВАЗ 2114

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

  1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
  2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
  3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
  4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
  5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  • воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

  • снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  • правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

  • снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

  • снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

  • Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

  • снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

  • саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

  • в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

  • вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

  • открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

  • ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

  • теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

  • установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Как снять панель приборов на ВАЗ 2114

Приборная панель в современных авто превратилась уже в полноценный самостоятельный элемент интерьера. При этом во всем внешнем оформлении салона именно панель приборов является одной из наиболее важных, так как она должна не только эстетически удовлетворять своего владельца, но и предоставлять все необходимые функции.

При этом данная конструкция является достаточно сложной, из-за чего, в отличие от большинства других элементов, снять панель приборов на ВАЗ-2114 не так легко.

Особенности и устройство панели

Торпеду, которая устанавливается на ВАЗ-2114, принято называть также «европанелью». Причина этого кроется в том, что дизайнеры уделили ей особенное внимание для обеспечения просторного переднего обзора, а также привлекательного внешнего вида, стараясь комбинировать эргономичность и информативность, удовлетворяя любые нужды водителя. По отзывам автовладельцев, в основном все эти качества удалось реализовать. Панель приборов, находящаяся перед глазами водителя, дает ему всю необходимую информацию:

  • В центре торпеды ВАЗ-2114 можно найти показатели двух устройств. Слева находится прибор, демонстрирующий количество оборотов мотора, помогающий водителю определить текущую нагрузку силовой установки, а также изменить ее в случае необходимости посредством изменения скоростей. Ниже стрелки в окошке можно увидеть цифровые часы и количество километров, пройденных автомобилем, а справа располагается спидометр.
  • Между устройствами вверху торпеды ВАЗ-2114 находится контрольная лампа, демонстрирующая работу поворотников.
  • В центре внизу находится индикатор «стоп-сигнала», снизу которого размещено окно, сигнализирующее о серьезных неисправностях двигателя.
  • В центре слева можно найти специальный указатель, который постоянно показывает текущую температуру двигателя (по которому принято приблизительно определять состояние охлаждающей жидкости), а сверху от него располагается лампочка, которая начинает гореть в случае перегрева двигателя. Снизу же находятся значки, демонстрирующие давление масла, дроссельной заслонки, АКБ, а также активации ручного тормоза.
  • В центре справа находится указатель, демонстрирующий остаток топлива. Сверху него находится значок, указывающий на полную заправку бака, в то время как под ним индикатор, показывающий достижение минимально допустимого остатка, а также сигналы, показывающие работу ближнего и дальнего света и недостаток тормозной жидкости.

Практичность достигается за счет максимально удобного расположения всех необходимых водителю устройств, с которых он может получать всю требуемую информацию и правильно на нее реагировать. В центре торпеды зачастую расположен компактный компьютер, используемый водителем для получения более объемных сведений о том, как работают различные системы его авто.

Все эти сведения отображаются не только на мониторе БК, но также и в виде всевозможных информационных значков и ламп. Помимо этого, компьютер показывает также и массу другой полезной информации, включая ближайшую дату, когда нужно провести технический осмотр или обслуживание автомобиля.

Однако, несмотря на удобство, автовладельцы часто сталкиваются с всевозможными отказами или поломками в работе тех или иных систем, и чтобы получить доступ ко многим из них, предварительно проводится снятие торпеды ВАЗ-2114.

Как снять панель приборов с ВАЗ-2114

До того, как окончательно снять приборную панель на ВАЗ-2114, нужно разобраться в конкретных комплектующих, которые придется демонтировать:

  • ключевой компонент, на котором закрепляется БК, блок различных приборов, а также всевозможные клавиши, переключатели и прочие комплектующие;
  • накладка, которая устанавливается на ВАЗ-2114 в основном для красоты, но также имеет выходы воздуховодов;
  • заглушки;
  • кронштейны;
  • корпус пепельницы;
  • поперечины;
  • щиток;
  • центральный кронштейн;
  • экраны консоли.

Если вы собираетесь снять панель приборов с ВАЗ-2114, вам придется снять все эти элементы по отдельности. При этом каждый из них имеет свои особенности крепления и нужно будет использовать разные инструменты, так как снять щиток и, к примеру, кронштейны нужно будет по-разному.

Инструменты и материалы

Чтобы снять все необходимые элементы, вовсе не обязательно иметь в наличии какие-то дорогие инструменты или специальное оборудование. Достаточно, чтобы в гараже имелся стандартный набор отверток, а также инструкция по работе с ВАЗ-2114.

Последовательность операций при снятии торпеды с ВАЗ-2114

Для того, чтобы снять панель приборов с ВАЗ-2114, достаточно сделать все в соответствии с простой инструкцией, указанной ниже:

  1. Используя крестообразную отвертку, выкрутите 3 самореза, закрепляющих на торпедо левый консольный экран. Рекомендуется обзавестись коротким инструментом, так как он намного удобнее.
  2. Аккуратно выведите нижнюю часть накладки из кузовного кронштейна, демонтируя экран.
  3. Удалите все саморезы, закрепляющие на панели консольный экран. При этом не забывайте постоянно страховать рукой накладку.
  4. Снимите экран. При этом обязательно следите за тем, чтобы он не цеплялся за всевозможные жгуты.
  5. Разъедините колодки, чтобы отключить от АКБ «массу». Если в транспорте используется магнитола, то в таком случае следует ее также отделить от основных проводов, извлекая соединительную колодку. Если же ее нет в автомобиле, достаточно будет извлечь из торпедо провода, удостоверившись в том, что на них есть заглушка. В обязательном порядке выключите прикуриватель, а также достаньте патрон с лампочкой, подсвечивающей пепельницу.
  6. Снимите ручки со всех рычагов, которыми регулируются отопительные заслонки. Рекомендуется поддеть их какой-нибудь плоской отверткой, чтобы упростить выполнение процедуры. На рычаге есть специальный выступ, и когда устанавливается ручка, она объединяется с рычагом через него специальным отверстием. Именно поэтому, снимая ее, следует какой-нибудь тонкой отверткой ее подцепить и поднять, освободив от этого выступа.
  7. Снимите тумблер электрического вентилятора (нужно его просто вытянуть из разъема).
  8. Выкрутите все саморезы, закрепляющие торпедо ВАЗ-2114 к кронштейнам с обеих сторон.
  9. Освободите щиток и накладку, удалив два самореза, расположенных в окошке возле приборного блока;
  10. Достаньте заглушку и удалите саморез, который за ней расположен.
  11. Уберите два самореза, которыми накладка удерживается в нижней части, после чего вытащите ее.
  12. Пометьте провода, чтобы понять, к каким выключателям они идут, после чего отключите их.
  13. Выкрутите все болты с рулевого кронштейна.
  14. Выкрутите саморезы, удерживающие нижнее крепление кронштейна.
  15. Снимите световод.
  16. Уберите элемент, крепящий блок управления отоплением, после чего достаньте патроны, которые находятся сзади него.
  17. Снимите декоративную вставку, удалив любые внешние комплектующие.
  18. Уберите освещение гидрокорректора.
  19. Ослабьте все крепежи панели, после чего вытащите болт, с помощью которого она закрепляется к поперечине, находящийся в левой части.
  20. Осталось снять торпеду ВАЗ-2114.

Наглядно посмотреть, как снять панель приборов ВАЗ-2114, вы можете на видео:

Разрешена ли установка на ВАЗ-2114 торпеды с другой машины

Для поклонников тюнинга приборной панели, которые хотят снять ее для установки новых комплектующих, доступно множество вариантов модернизации.

Поставить панель, предназначенную для другого автомобиля, вряд ли получится из-за конструкционных особенностей авто, но зато можно поменять различные элементы. Популярностью пользуется изменение подсветки приборов или использование дополнительного освещения, замена шкалы приборов и многое другое. Для всего этого может понадобиться снять щиток приборов с ВАЗ-2114.

Важные моменты по части замены приборной панели ВАЗ

Снять приборную панель с ВАЗ-2114 для последующей замены люди решают из-за недавнего ДТП, которое чаще всего приводит к тому, что дальнейшее использование торпеды становится невозможным. Бывают и такие случаи, когда решение снять панель управления приходит по причине появления на ней некрасивых трещин.

В любом случае данная процедура будет иметь целый ряд трудностей, и в первую очередь, это касается подключения приемников, так как многие водители часто не обращают внимание на какие-нибудь штекеры, из-за чего устройство потом не работает.

Еще одна сложность – снять все правильно, так как всегда можно сломать какой-нибудь прибор или отдельное крепление. Но если следовать инструкции и делать все аккуратно, можно избавить себя от большинства рисков, быстро снять торпеду и провести все необходимые операции для придания автомобилю привлекательного внешнего вида.

Как снять и установить панель приборов ВАЗ 2114, 2113, 2115

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

Процедура снятия

  1. Снимаем “минусовой” провод от аккумулятора.
  2. Откручиваем левую накладку консоли панели приборов.
  3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
  4. Откручиваем правую накладку консоли панели приборов.
  5. Отсоединяем провода от прикуривателя.
  6. Отсоединяем провода от лампочки подсветки прикуривателя.
  7. Толкаем изнутри и вынимаем нишу для мелких предметов.
  8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
  9. Снимаем рукоятку выключателя вентилятора печки.
  10. При помощи узкой отвертки снимаем рукоятку с рычага.
  11. Откручиваем 2 самореза над щитком приборов.
  12. Откручиваем два самореза под щитком приборов.
  13. Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
  14. Откручиваем 2 самореза нижнего крепления накладки.
  15. Отводим накладку в сторону.
  16. Промаркируйте порядок соединения колодок к выключателям.
  17. Отсоединяем провода от выключателей.
  18. Снимаем щиток приборов.
  19. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
  20. Откручиваем 2 самореза крепления панели к кронштейну.
  21. Откручиваем 2 самореза крепления кронштейна к правой поперечине.
  22. Откручиваем 2 самореза нижнего крепления кронштейна.
  23. Отводим кронштейн в сторону.
  24. Откручиваем и снимаем световод с панели приборов.
  25. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
  26. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
  27. Отжимаем правый фиксатор и снимаем воздуховод с панели.
  28. Вытягиваем и снимаем ручку гидрокорректора фар.
  29. Снимаем ручку регулятора подсветки приборов
  30. Снимаем декоративную вставку панели приборов.
  31. Откручиваем световод.
  32. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
  33. Откручиваем гайку крепления регулятора подсветки приборов.
  34. Достаем лампу подсветки гидрокорректора.
  35. Отсоединяем провода от регулятора подсветки приборов.
  36. Отсоединяем провода от датчика иммобилайзера.
  37. Отсоединяем провода от блока иммобилайзера.
  38. Отсоединяем провода от лампы освещения бардачка.
  39. Отсоединяем провода от розетки переносной лампы.
  40. Откручиваем 2 самореза верхнего крепления панели
  41. Откручиваем 2 самореза нижнего крепления панели.
  42. Откручиваем саморез крепления панели к левой поперечине.
  43. Снимаем панель приборов.
  44. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.

Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:

Похожее на сайте:

0 Comments

6 Pingbacks

  1. Как снять и установить радиатор печки на ВАЗ 2114 | Ремонт 2114
  2. Что делать, если не работает вентилятор отопителя на ВАЗ 2114 | Ремонт 2114
  3. Как снять и установить отопитель на ВАЗ 2114 | Ремонт 2114
  4. Как снять и установить электронный блок управления ваз 2114 – Ремонт 2114
  5. Как снять и установить отопитель на ВАЗ 2114
  6. Как снять и установить электронный блок управления ваз 2114

Leave a Reply

Отменить ответ

Рубрики

Похожие статьи

Как снять и установить блок фару на ВАЗ 2113, 14, 15.

Как снять и установить передний указатель поворота на ВАЗ 13, 14, 15.

Как снять и установить выключатель сигналов торможения на ВАЗ 13, 14, 15

Как снять и установить выключатель фонарей заднего хода.

Замена выключателей на панели приборов ВАЗ 13-15.

Как снять панель приборов ВАЗ-2114?

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

Порядок выполнения снятия:

Разберемся, как снять торпеду на ВАЗ 2114. При помощи отвертки с крестообразным наконечником аккуратно отворачиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Далее снимаем саму накладку и выступ, находящийся в нижней части, затем выводим из кронштейна кузова.

Отворачиваем с помощью крестообразной отвертки следующие пять саморезов, которые располагаются в правой накладке консоли, потом снимаем сам экран.

Затем отсоединяем клемму отрицательного провода от аккумуляторной батареи. Если в машине установлен радиоприемник, то извлекаем его, также отсоединяем колодку его жгута проводом или снимаем контейнер-заглушку из щитка.
Далее колодку жгута проводов нужно отсоединить от прикуривателя. Также нужно вынуть патрон лампы подсветки пепельницы. Потом снимаем рукоятку с рычагов, аккуратно поддев ее узкой отверткой.

Следующий шаг — снятие рукоятки выключателя вентилятора отопителя. Для этого необходимо потянуть ее на себя или поддеть отверткой.

Откручиваем крестообразной отверткой два самореза находящихся над комбинацией приборов, а также два самореза, расположенных под ней.

Поддев заглушку, снимаем ее и откручиваем саморез, находящийся под ней.

Далее откручиваем два самореза самого нижнего крепления накладки.

Потом снимаем накладку приборной панели.

Теперь помечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и их отсоединяем.

Кладем уже полностью снятый приборный щиток и откручиваем болты крепления рулевой колонки. С помощью той же отвертки откручиваем два самореза, как показано на фотографии.

При помощи ключа на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.

Далее откручиваем саморез крепления световода при помощи крестообразной отвертки и снимаем световод.

Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем патроны ламп с его обратной стороны.

После чего снимаем декоративную вставку, но лишь после того, как сняли все ее внешние детали.

Гайки под номерами один и два откручиваем ключом или плоскогубцами (на 21 см).

Затем нужно вынуть лампу, отвечающую за подсветку гидрокорректора.

Саморезы нижнего и верхнего крепления приборной панели, а также крепления к левой поперечине аккуратно откручиваем крестообразной отверткой.

Теперь осталось просто снять панель приборов. Все, теперь Вы знаете, как снять панель приборов на ВАЗ 2114 (ВАЗ 2115).

Как установить приборную панель?

Если Вы хотите установить панель приборов ВАЗ 2114, то все надо делать так же, но в обратной последовательности.

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

  • 1 Устройство торпедо
  • 2 Как снять панель приборов с ВАЗ 2115
  • 3 Разрешена ли установка на ВАЗ 2115 торпедо с другой машины
  • 4 Важные моменты по части замены

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

  • После этого нижний край боковины аккуратно извлекается из кронштейна.
  • Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.
  • Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах
    Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

    Ручки отопителя ВАЗ 2115 снимаются вручную
    Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

    Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя
    Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

    Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой
    Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

    Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой
    Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

    Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

  • После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
  • За накладкой находятся провода, которые извлекаются из гнёзд вручную.
  • Все приборные провода ВАЗ 2115 отключаются вручную
    После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом
    Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

  • После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
  • Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.
  • Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери
    После выкручивания последнего самореза торпедо снимается.

    Торпедо ВАЗ 2115 снимается

    Видео: снимаем приборную панель с пятнашки

    Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

    Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

    Важные моменты по части замены

    • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
    • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

    Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

  • ручка вентилятора может крепиться аналогичным образом: две проушины, защёлкивающиеся на двух выступах рычага. В этом случае автовладельцу тоже придётся воспользоваться отвёрткой. Но такая система крепления ручки вентилятора применяется только на ВАЗ 2115 и 2114, выпущенных после 2000 года. На более ранних моделях эту рукоятку легко снять вручную.
  • Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

    Автор: remontnik · Опубликовано 08.09.2016 · Обновлено 07.12.2018

    Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

    Процедура снятия

    1. Снимаем «минусовой» провод от аккумулятора.
    2. Откручиваем левую накладку консоли панели приборов.
    3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
    4. Откручиваем правую накладку консоли панели приборов.
    5. Отсоединяем провода от прикуривателя.
    6. Отсоединяем провода от лампочки подсветки прикуривателя.
    7. Толкаем изнутри и вынимаем нишу для мелких предметов.
    8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
    9. Снимаем рукоятку выключателя вентилятора печки.
    10. При помощи узкой отвертки снимаем рукоятку с рычага.
    11. Откручиваем 2 самореза над щитком приборов.
    12. Откручиваем два самореза под щитком приборов.
    13. Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
    14. Откручиваем 2 самореза нижнего крепления накладки.
    15. Отводим накладку в сторону.
    16. Промаркируйте порядок соединения колодок к выключателям.
    17. Отсоединяем провода от выключателей.
    18. Снимаем щиток приборов.
    19. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
    20. Откручиваем 2 самореза крепления панели к кронштейну.
    21. Откручиваем 2 самореза крепления кронштейна к правой поперечине.
    22. Откручиваем 2 самореза нижнего крепления кронштейна.
    23. Отводим кронштейн в сторону.
    24. Откручиваем и снимаем световод с панели приборов.
    25. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
    26. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
    27. Отжимаем правый фиксатор и снимаем воздуховод с панели.
    28. Вытягиваем и снимаем ручку гидрокорректора фар.
    29. Снимаем ручку регулятора подсветки приборов
    30. Снимаем декоративную вставку панели приборов.
    31. Откручиваем световод.
    32. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
    33. Откручиваем гайку крепления регулятора подсветки приборов.
    34. Достаем лампу подсветки гидрокорректора.
    35. Отсоединяем провода от регулятора подсветки приборов.
    36. Отсоединяем провода от датчика иммобилайзера.
    37. Отсоединяем провода от блока иммобилайзера.
    38. Отсоединяем провода от лампы освещения бардачка.
    39. Отсоединяем провода от розетки переносной лампы.
    40. Откручиваем 2 самореза верхнего крепления панели
    41. Откручиваем 2 самореза нижнего крепления панели.
    42. Откручиваем саморез крепления панели к левой поперечине.
    43. Снимаем панель приборов.
    44. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.

    Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:

    Вам потребуются: отвертка, ключи «на 13», «на 8», пассатижи.

    1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

    4. Выньте из гнезда в панели приборов корпус центральных сопел системы отопления и вентиляции.

    5. Выверните винты крепления кронштейна к поперечине панели приборов справа…

    7. Выверните два винта нижнего крепления кронштейна с левой…

    8. …и правой стороны.

    9. Выверните винт крепления кронштейна к панели приборов с правой…

    10. …и с левой стороны…

    11. …и снимите кронштейн.

    12. Снимите ручку гидрокорректора фар…

    13. …и ручку переключателя освещения приборов в комбинации приборов, потянув их на себя.

    14. Преодолевая сопротивление фиксаторов, снимите накладку гидрокорректора фар и переключателя освещения.

    15. Выверните винты и снимите световод шкалы гидрокорректора фар…

    16. …выньте патрон лампы световода и отсоедините от него колодку с проводами.

    17. Отверните гайку крепления переключателя освещения приборов к панели приборов…

    18. …выведите переключатель из-под панели приборов…

    19. …и отсоедините от переключателя колодку с проводами.

    20. Отверните гайку крепления главного цилиндра гидрокорректора фар к панели приборов…

    21. …и выведите его из-под панели приборов.

    23. Отсоедините колодки жгутов проводов от подрулевых переключателей и выключателя (замка) зажигания.

    24. Выверните два болта и две гайки крепления рулевой колонки к кузову…

    25. …и опустите рулевую колонку вниз.

    26. Выверните винт левого верхнего…

    27. …и левого нижнего креплений панели приборов.

    28. Аналогично выверните верхние и нижние винты крепления панели приборов с правой стороны.

    29. Выверните винт крепления панели приборов к кузову.

    30. Отсоедините колодку с проводами от розетки переносной лампы.

    31. Разъедините колодки жгута проводов индикатора иммобилизатора.

    32. Отсоедините колодки с проводами от плафона освещения вещевого ящика.

    33. Отсоедините колодку с проводами от выключателя плафона освещения вещевого ящика.

    34. Выверните два винта…

    35. …и снимите панель приборов.

    36. Установите панель приборов в порядке, обратном снятию.

    Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

    Устройство торпедо

    Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

    Приборная панель автомобиля ВАЗ 2115

    Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

    Схема основных элементов торпедо ВАЗ 2115

    Как снять панель приборов с ВАЗ 2115

    Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

    Инструменты и материалы

    • отвёртка с плоским жалом;
    • отвёртка с крестообразным жалом;
    • плоскогубцы;
    • набор рожковых ключей.

    Последовательность операций при снятии торпедо с ВАЗ 2115

    1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

    Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

    Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

    Ручки отопителя ВАЗ 2115 снимаются вручную

    Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

    Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

    Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

    Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

    Все приборные провода ВАЗ 2115 отключаются вручную

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

    Торпедо ВАЗ 2115 снимается

    Видео: снимаем приборную панель с пятнашки

    Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

    Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

    Важные моменты по части замены

    • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
    • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

    Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

    Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

    Как снять торпеду на ВАЗ 2114

    Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

    Порядок выполнения снятия:

    Разберемся, как снять торпеду на ВАЗ 2114. При помощи отвертки с крестообразным наконечником аккуратно отворачиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

    Далее снимаем саму накладку и выступ, находящийся в нижней части, затем выводим из кронштейна кузова.

    Отворачиваем с помощью крестообразной отвертки следующие пять саморезов, которые располагаются в правой накладке консоли, потом снимаем сам экран.

    Затем отсоединяем клемму отрицательного провода от аккумуляторной батареи. Если в машине установлен радиоприемник, то извлекаем его, также отсоединяем колодку его жгута проводом или снимаем контейнер-заглушку из щитка.
    Далее колодку жгута проводов нужно отсоединить от прикуривателя. Также нужно вынуть патрон лампы подсветки пепельницы. Потом снимаем рукоятку с рычагов, аккуратно поддев ее узкой отверткой.

    Следующий шаг — снятие рукоятки выключателя вентилятора отопителя. Для этого необходимо потянуть ее на себя или поддеть отверткой.

    Откручиваем крестообразной отверткой два самореза находящихся над комбинацией приборов, а также два самореза, расположенных под ней.

    Поддев заглушку, снимаем ее и откручиваем саморез, находящийся под ней.

    Далее откручиваем два самореза самого нижнего крепления накладки.

    Потом снимаем накладку приборной панели.

    Теперь помечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и их отсоединяем.

    Кладем уже полностью снятый приборный щиток и откручиваем болты крепления рулевой колонки. С помощью той же отвертки откручиваем два самореза, как показано на фотографии.

    При помощи ключа на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.

    Далее откручиваем саморез крепления световода при помощи крестообразной отвертки и снимаем световод.

    Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем патроны ламп с его обратной стороны.

    После чего снимаем декоративную вставку, но лишь после того, как сняли все ее внешние детали.

    Гайки под номерами один и два откручиваем ключом или плоскогубцами (на 21 см).

    Затем нужно вынуть лампу, отвечающую за подсветку гидрокорректора.

    Саморезы нижнего и верхнего крепления приборной панели, а также крепления к левой поперечине аккуратно откручиваем крестообразной отверткой.

    Теперь осталось просто снять панель приборов. Все, теперь Вы знаете, как снять панель приборов на ВАЗ 2114 (ВАЗ 2115).

    Как установить приборную панель?

    Если Вы хотите установить панель приборов ВАЗ 2114, то все надо делать так же, но в обратной последовательности.

    Снятие торпеды на ваз 2114

    Есть много причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете разобраться с этим самостоятельно, а мы расскажем читателю, как это сделать, в этой статье.

    Назначение аппарата


    Панель приборов автомобиля ВАЗ 2114

    На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшенный обзор, быть информативной, эргономичной и иметь приятный внешний вид… Это его цель. В свое время дизайнеры хорошо поработали над этой панелью, и водитель действительно получает максимум информации и обзора. Но когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления удобной не назовешь.

    Причины снятия панели

    • Неисправность одного из устройств (или всей системы устройств).
    • Возникла необходимость ремонта или полной замены воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
    • Панель начала скрипеть, и автовладельцу нужно заделать и проклеить все ее стыки.

    Инструкции по снятию

    Необходимые инструменты

    1. Крестовая отвертка (средняя)
    2. Отвертка с плоским жалом (средняя).
    3. Набор рожковых ключей.

    Секвенирование

    1. С помощью отвертки Phillips откручиваются 3 самореза, которые удерживают левую часть панели у рычага КПП.


      Снятие левой панели с рычага переключения скоростей ВАЗ 2114

    2. Вывернув саморезы, вытяните нижний край этой панели из кронштейна, в котором она находится.Действовать нужно осторожно, так как велик риск сломать хрупкую деталь.
    3. Правая сторона панели на рычаге скоростей фиксируется 5 саморезами. Их также нужно открутить крестовой отверткой. В этом случае лучше держать саму панель.


      Снятие правой панели с рычага переключения скоростей ВАЗ 2114

    4. Теперь панель можно снять. В процессе работы нужно следить за тем, чтобы он не цеплялся за провода за собой.
    5. На этом этапе масса обязательно отключается от АКБ. Если в машине есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимают со штатных мест. Также необходимо выключить прикуриватель и снять лампочку пепельницы (удобнее всего достать вместе с розеткой).
    6. Теперь необходимо снять ручки с рычагов управления воздушной заслонкой обогрева.Лучше всего это сделать, поддев их отверткой с плоским лезвием.


      Ручки дроссельной заслонки системы отопления подденьте отверткой

    7. Далее снимается ручка вентилятора печки. Вам просто нужно притянуть его к себе.


      Снятие ручки вентилятора печки ВАЗ 2114

    8. Теперь с помощью отвертки Phillips открутите винты, которыми приборная панель крепится к кронштейнам. Есть 4 самореза — 2 слева, 2 справа.


      Удаление саморезов из кронштейнов центральной панели

    9. В правом верхнем углу панели приборов есть заглушка. Его следует аккуратно поддеть отверткой с плоским лезвием, снять, а затем открутить саморез, расположенный за ним.
    10. Еще нужно открутить 2 самореза на колодке справа от руля (они держат нижнюю часть колодки).
    11. После снятия крышки станут видны провода переключателя.Все эти провода следует отключить (и при этом очень важно запомнить, где какой провод располагался, а еще лучше — пометить их чем-нибудь).


      Отсоединение проводов за центральной панелью ВАЗ 2114

    12. На кронштейне руля есть несколько болтов. Откручиваем их.
    13. Теперь вам нужно освободить нижнее крепление кронштейна. Крепится болтами, которые можно открутить рожковым ключом на 8.


      Отвинчивание нижнего крепления кронштейна панели ВАЗ 2114

    14. С помощью отвертки Phillips открутите саморез, удерживающий световод.
    15. Теперь вы можете удалить крепления, в которых находится блок управления обогревателем автомобиля.
    16. После этого можно убрать все декоративные вставки на панели приборов и подсветку гидрокорректора.
    17. Теперь можно приступить к винтам на верхней и нижней части крепления панели. Также с левой стороны руля откручивается поперечина.
    18. После снятия болтов приборная панель ВАЗ-2114 может быть снята.


      Полное снятие приборной панели автомобиля ВАЗ 2114

    Видео: Снимаем приборку на ВАЗ-2114

    Как видно из этой статьи, конструкторы оказали автовладельцам медвежью услугу.С одной стороны, приборная панель действительно стала более эргономичной. С другой стороны, снимать стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и проявить терпение, с этой задачей сможет справиться даже начинающий автолюбитель.

    В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем приступить непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

    1. Панель приборов (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой обогрева, переключатели и другие элементы.
    2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, через которые осуществляется обдув лобового стекла автомобиля.
    3. Монтажный кронштейн.
    4. Колпачок декоративный.
    5. Крышка пепельницы.
    6. Поперечины для жесткости конструкции.
    7. Левая и правая облицовочные панели центральной консоли.
    8. Щит приборной панели.
    9. Центральный монтажный кронштейн.

    Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 -.

    Снимаем торпеду с ВАЗ 2114 (ВАЗ 2115)

    Процесс демонтажа панели приборов выглядит следующим образом:

    1.Отсоедините от отрицательной клеммы аккумуляторной батареи. Так же снимаем магнитолу, если установлена. Для этого просто вытащите магнитолу из сиденья на панели приборов, отсоедините от нее колодку жгута проводов и полностью снимите ее.

    2. С помощью небольшой отвертки Phillips открутите саморезы, которыми крепится левая облицовка центральной консоли. Снимаем крышку, аккуратно сняв ее нижнюю часть с кронштейна корпуса.

    3. Теперь нам нужно снять правую накладку центральной консоли.Для этого откручиваем пять шурупов и, придерживая рукой крышку, снимаем ее.

    4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро снять их, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

    5. Снимите ручку управления вентилятором системы отопления. Для этого потяните ручку с некоторым усилием, пока она не будет снята.

    6. Открутите правый винт, которым накладка панели приборов крепится к кронштейну. Также откручиваем винт с левой стороны обшивки панели приборов.

    7. Выкручиваем два самореза в верхней части «окошка» панели приборов. После этого откручиваем два самореза, которые находятся прямо под комбинацией приборов.

    8. Используя прямую отвертку, подденьте и снимите декоративную заглушку, которая находится с правой стороны переключателя обогрева заднего стекла.

    9. Выкрутите саморез, расположенный под втулкой.

    10. Отставляем декоративную накладку торпедо в сторону руля. Отсоедините жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

    11. Полностью снимите облицовку приборной панели.

    12. Гаечным ключом на «8» открутите саморез крепления панели приборов с левой стороны. То же проделываем с саморезом с правой стороны.

    13. Из сиденья приборной панели вытащите корпус форсунок систем вентиляции и отопления салона.

    14. Ключом на «8» отверните саморезы крепления панели приборов к правой поперечине (один справа, второй слева).

    15. Выкрутите саморез и сдвиньте в сторону кронштейн панели приборов вместе с блоком реле и блоком предохранителей.

    16.Снимите гидрокорректор фар и выключатель освещения приборов.

    17. Откручиваем саморезы крышки рулевой колонки и снимаем ее. После этого снимаем руль и подрулевые переключатели. Опускаем рулевую колонку в нижнем положении.

    18. Отверткой Phillips открутите саморез нижнего левого крепления панели приборов. Затем откручиваем верхний крепежный винт.

    19. Откручиваем нижний и верхний саморезы панели приборов с правой стороны.

    20. Снимите «ушки» правой и левой поперечин панели приборов со шпилек крепления рулевой колонки.

    21. Слегка ведем торпеду на себя и отсоединяем разъемы проводов плафона освещения вещевого отсека.

    22. Отсоединить колодку с жгутом проводов от выключателя освещения вещевого отсека.

    23. Отсоедините гнездо от розетки для подключения переносной лампы.

    24. Снимите приборную панель вместе с поперечинами.

    25. Установите приборную панель в порядке, обратном снятию.

    Приборная панель автомобиля современного легкового автомобиля является самостоятельной частью салона автомобиля. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают чувство эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого конкретной панелью, благодаря удобно расположенным перчаточным ящикам, подстаканникам, инструментам и кнопкам управления, а также приятной, не утомляющей подсветки.

    Панель приборов ВАЗ 2114

    Автомобили семейства Самара 2 оснащены современной панелью приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он обеспечивал хороший вид спереди, приятный внешний вид, сочетал в себе информативность и эргономичность и в то же время помогал водителю справляться с обычными бытовыми потребностями.
    И в основном им это удалось. Приборно-сенсорный блок, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

    1. В центральной части два индикатора часового типа, слева индикатор оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​тот или иной момент работает силовая установка, и при необходимости корректирует этот процесс переключением скорости, в окошке под стрелкой есть цифровые часы.Справа — спидометр или индикатор текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного пробега за весь период эксплуатации автомобиля и за последнюю поездку;
    2. В верхней части между стрелками часового типа расположена лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
    3. В нижней центральной части красный треугольник «стоп-сигнал», а под ним CHECK ENGINE — красный сигнал аварийного состояния двигателя по информации с бортового электронного устройства;
    4. В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как его в литературе называют, датчик температуры охлаждающей жидкости, над ним — пиктограмма, которая загорается при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, ручного тормоза и активации аккумулятора;
    5. В правой средней части расположен стрелочный индикатор наличия топлива в топливном баке, вверху — значок полностью заправленного бака, внизу — значок минимального количества топлива в баке, а также значки — ближний свет, низкий уровень тормозной жидкости и дальний свет.

    Эргономичность обеспечивается удобным расположением устройств и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен стандартный бортовой компьютер, как правило, это БЦ «Гамма», «Мультитроникс», «Престиж» или «Государство». Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

    Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, о сроках следующего осмотра или обслуживания.

    Удобно расположен запирающийся бардачок, который имеет подсветку и довольно большую нишу под ней. В центральной бороде также есть ниша для хранения вещей и пепельница. Выходы воздуховодов сделаны достаточно хорошо, что позволяет эффективно обдувать стекло и предотвращать запотевание.

    В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

    Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникнет необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и заделать стыки конструкции панели, чтобы она не скрип.

    Как разобрать приборную панель на ВАЗ 2114

    Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением приборной панели на своем автомобиле.В разобранном виде на винты выглядит так:


    Устройство приборной панели ВАЗ 2114

    Панель приборов и аксессуары:

    1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

    2 — накладка на панель приборов, имеет декоративную функцию, также имеет воздуховоды для обдува лобового стекла;

    3 — кронштейн;

    4 — заглушка;

    5 — корпус пепельницы;

    6 и 11 — поперечины правая и левая;

    7 и 10 — правый и левый экраны консоли;

    8 — панель приборной панели;

    9 — центральный кронштейн.

    Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

    • с помощью отвертки Phillips необходимо открутить три самореза, удерживающие экран левой консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.


    • снимая экран, осторожно снимите нижний край накладки с кронштейна корпуса.
    • правый экран консоли крепится пятью саморезами. Используя отвертку Phillips, осторожно открутите все винты, удерживая крышку рукой.


    • Снимите экран, не позволяя ему зацепиться за спрятанный за ним жгут проводов.

    Отсоединить «массу» от АКБ отключив колодки. Если в автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив блок разъемов.Если магнитола на машину не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

    • Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.


    • Несмотря на кажущуюся простоту этого пункта, снятие ручек с рычагов может занять много времени. Для этого наглядный пример, как это сделать на снятом блоке.

    На рычаге есть специальный выступ; когда ручка установлена, она входит в зацепление с рычагом с отверстием для этого выступа. Для этого при снятии ручки нужно поддеть и приподнять защелку на ручке плоской тонкой отверткой, освободив ее от выступа.


    • Снимите ручку вентилятора электронагревателя, просто потянув ее на себя.


    • Отверните отверткой винты с крестообразным шлицем, которыми панель приборов крепится к кронштейнам справа и слева.


    • В окошке на панели приборов, где расположен приборный блок, два самореза вверху и два внизу — под окном. Их необходимо вывернуть, разобрав накладку (2) и щиток (8).


    • вытащите заглушку и открутите расположенный за ней саморез.


    • Выверните два самореза снизу, удерживающих накладку, и снимите ее.
    • После маркировки проводов, подходящих для выключателей, отсоедините их.


    • откручиваем болты от кронштейна рулевого колеса.


    • откручиваем саморезы нижнего кронштейна ключом на «8».


    • откручиваем винт для отвертки и снимаем световод.
    • снимите крепления блока управления обогревом и вытащите картриджи из заднего бокового блока.


    • снимаем декоративную вставку, удаляя все внешние детали.
    • гайки откручиваем ключом на «21».
    • снимаем подсветку гидрокорректора.
    • откручиваем верхний и нижний крепления панели, снимаем крепление к поперечине с левой стороны.


    • Теперь можно снимать торпеду ВАЗ 2114.


    • установка производится в обратном порядке.

    Чтобы наглядно увидеть весь процесс в движении, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

    Приветствую друзей на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

    И в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

    Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

    Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

    Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

    Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

    Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

    Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

    Как снять панель приборов ВАЗ 2114, инструкция.

    Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.


    Внимание! Отключите массу от АКБ, чтобы избежать различных коротких замыканий.

    Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Также вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

    Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.


    Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.


    Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.


    Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо.Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутрь.


    Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самореза из поперечного крепления кронштейна.


    Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.


    Отсоединение оставшегося иммобилайзера и фишек освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.


    Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

    Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но нет сомнений, что придется немного повозиться.

    Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114, мы подскажем, как это сделать правильно. Обычно панель приборов снимается для замены печки, снятия комбинации приборов, заклеивания форсунок печки, проклейки и т.д.

    Порядок снятия:

    Разберемся, как снять торпеду на ВАЗ 2114. С помощью отвертки с Наконечником Phillips аккуратно открутите 3 самореза (верхний, средний и нижний) крепления экрана левой консоли.

    С помощью отвертки Phillips открутите следующие пять саморезов, которые находятся в правой крышке консоли, затем снимите сам экран.

    Затем отсоединяем отрицательную клемму провода от АКБ. Если в машине установлена ​​магнитола, то снимаем ее, также отсоединяем колодку ее жгута проводом или снимаем контейнер-заглушку со щита.
    Далее необходимо отсоединить колодку жгута проводов от прикуривателя.Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

    Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого нужно потянуть его на себя или поддеть отверткой.

    Откручиваем отверткой Phillips два самореза, расположенные над комбинацией приборов, а также два самореза, расположенные под ней.

    Поддев заглушку, снимите ее и открутите под ней саморез.

    Затем снимите облицовку приборной панели.

    Теперь отмечаем, в каком порядке подключаются колодки жгута проводов к выключателям, и отключаем их.

    Ставим уже полностью снятую панель приборов и откручиваем болты рулевой колонки. Этой же отверткой откручиваем два самореза, как показано на фото.

    Ключом на 8 мм откручиваем еще 2 самореза самого нижнего крепления кронштейна к панели приборов.

    Затем откручиваем саморезы, на которых держался блок управления обогревом, а также снимаем патроны с его задней части.

    Затем снимаем декоративную вставку, но только после того, как удалим все ее внешние части.

    статей по тюнингу ВАЗ 2115 своими руками. Поэтапная установка будет иметь вид

    Машины иностранного производства становятся все более популярными на дорогах России. На днях был снят с производства последний представитель Lada Samara — ВАЗ 2114.Надо сказать, это была целая эпоха автомобилестроения, в которой, как и везде, было много ошибок. К счастью, среди жителей страны есть такие люди, которые исправляют проблемы, которые на заводе просматривали или просто игнорировали. Так доработка стандартных автомобилей, в частности Тюнинг ВАЗ 2115, стала обычным явлением.

    В этой статье поговорим о том, как доработать салон, ведь этот момент очень важен, ведь здесь находится водитель и его пассажиры.

    Старт тюнинга салона

    В первую очередь необходимо разобрать салон, оставив голое железо.Это может показаться сложным, но все равно здесь все интуитивно понятно.

    Также стоит связать инструментов:

    • Ножницы хорошие (желательно портные)
    • Канцелярский нож
    • Швейная машина
    • Наждачная бумага
    • Материал для отделки
    • Набор игл и булавок

    Далее определяемся с материалом. Как правило, используется кожзаменитель, но на нем не стоит экономить, так как некачественные кожзаменители могут быть пузырями от клея, либо просто камушками при нанесении.Если финансы позволяют применить натуральную кожу, либо замшу, либо алькантар. Последние два требуют постоянного ухода и чистки, потому что они очень довольны, чтобы не иметь женской структуры. Также необходимо сразу выбрать и цвет. Яркий, красный цвет многим кажется привлекательным, но стоит помнить, что это тем более и отличный раздражитель, а значит, для дальних поездок машина станет непригодной. Поэтому лучше выбирать нейтральные тона.

    Обязательно запомните и практичность.Яркие цвета очень грязные, потому что это машина, в которой люди сидят в обуви и верхней одежде, а это много пыли и мусора.

    Прикосновение салона — это, прежде всего, приклеивание материала. Поэтому клей тоже нужно подобрать подходящий. Сейчас на рынке хорошо зарекомендовали себя немецкий Kleiberit и польский Boterm GTA. Они используются для всех вышеперечисленных материалов.

    Перетяжка — самая суть работы

    Если вы планировали тюнинг ВАЗ 2115 своими руками, то вам стоит запастись терпением.Осмотр салона начинается с мелких деталей небольшой площади (боковые стойки, багажники на крыше). У них будет небольшой опыт, который потом пригодится. Дело в том, что здесь нет паттернов, чего не скажешь о консоли, самой Торпедо.

    Чертеж панели приборов

    Этот элемент действительно требует предварительных замеров. Для создания узоров применяется материал, который называется флизелин. Его радость в том, что он очень гибкий. Из него нужно сделать крышку, после чего вырезать ее по разметке панели.Здесь нужно быть очень осторожным, чтобы не нанести порезы на пластик, потому что потом они отмечаются через отделочный материал.

    Что ж, выкройки готовы, теперь их нужно перенести на кожзам. Этот урок требует совершенства, аккуратности, аккуратности и некоторого опыта. При нанесении размеров необходимо точно нарисовать готовые выкройки, после чего необходимо прибавить 0,5-0,6 см по периметру. Этот зазор нужен для прострочки.

    Еще есть самоклеющаяся пленка «Аракал», однако для работы с ней необходим значительный опыт, поэтому мы не рассматриваем этот способ.К тому же он самый дорогой.

    Далее происходит нечто вроде превью: все «кусочки» укладываются на свои места, после чего желательно рассматривать полную картинку. Многие не хотят этого делать, чтобы получить «сюрприз», но тогда он все равно случается, но с обратным эффектом.

    Ну все готово, теперь нужно все шить.

    Если это первый опыт работы на швейной машине, то лучше поэкспериментировать с другими тканями, чтобы не испортить материал.

    После пришивания обратной стороны останется оружие, которое нужно разрезать, причем как можно короче. Ведь это профессиональные автомобили, но они стоят огромных денег и покупается только ателье. Теперь форма швов прикрепляется к лицевой стороне перехода, иначе на панели не будет четкости, все будет бесформенным и размытым.

    Ну, еще один превью, после которого откладываем нашу обложку на панель. Теперь нужно подготовить саму детскую площадку.Для того, чтобы взять эмоциональную бумагу, около 240 или 320 и пропустить все детали. Это необходимо для того, чтобы сгладить неровности и создать наилучшее сцепление клея с панелью. Особое внимание стоит уделить внутренним углам, где это действие нужно проводить очень осторожно.

    Теперь все готово для перетягивания панели приборов на ВАЗ 2115 своими руками.

    Нанесите на материал так называемый «грунтовочный слой» клея. Не беспокойтесь, если он впитается: так и должно быть.После высыхания смазываем второй, после чего одеваем корпус на торпеду. Необходимо отследить мусор и прочие мелочи, чтобы они не попали под материал, потому что потом достать их будет невозможно. Теперь нужно все места разгладить, где-то подтянуть. Если есть пузыри, лучше попытаться удалить их, пока клей еще не высох: тогда материал останется гибким и эластичным.

    После того, как перетяжка панно своими руками будет закончена, нужно приступить к остальным деталям интерьера, теперь это будет намного проще.

    Заключение

    В заключение стоит напомнить, что тюнинг автомобилей ВАЗ 2115 не ограничивается доработкой салона. Благодаря несовершенству конструкции, которая достается владельцу после сборки на заводе, есть огромный простор для фантазии, а также для проявления технических талантов людей. Многие считают, что за те деньги, которые вкладываются в такую ​​деятельность, можно привезти иномарку, однако стоит помнить, что это будет просто серийный экземпляр, который не выделяется из общего потока подобных.

    Рассмотрим тюнинг ВАЗ 2115. , или, как его называют в простоте «Закуски». Этот автомобиль представляет собой рестайлинговую версию модели ВАЗ 21099. Серийный выпуск 2115 начался в 1997 году, и вначале автомобили собирали в опытно-производственном цехе.

    На главном конвейере Волжского автозавода «Потокашка» стояла в 2000 году, а с 2004 года ВАЗ 2115 полностью заменил «девятку-девятку», которая к тому времени была снята с производства.

    От прошлого Ваз 2115 отличается другой головной оптикой и задними фонарями, новой крышкой багажника со спойлером, а также другими передними крыльями и капотом.Также в машине были изменены бамперы и широкие молдинги на дверях.

    Такая трансформация, как будто в заводском тюнинге, сделал LADA 2115. Еще приятнее. Кроме того, был улучшен интерьер, автомобиль получил новую приборную панель, которая затем перешла на ВАЗ 2114 и 2113 и получила название «Евро».

    В целом «спот» стал первенцем в семействе моделей САМАРА-2, созданных на базе первой Самары, также известной как спутник.Позже появились четырнадцатая и тринадцатая модели ВАЗа.

    Поработав над экстерьером и интерьером ВАЗ 21099, чтобы превратить его в Ладу 2115, на шасси АвтоВАЗа практически ничего не было сделано, поэтому приобретая сегодня «Поту», стоит задуматься о ее тюнинге.

    Если говорить о тюнинге двигателя, салона, подвески ВАЗ 2115, то подробное описание этого можно найти в статье про, так как технически эти автомобили практически не отличаются.

    Здесь вы можете увидеть фото тюнинга 2115, созданного, в основном, собственными силами их владельцев.Как видите, вложившись в доработку, на выезде можно получить весьма приличную машину.

    Не обойдется без установки красивых колесных дисков, Благо их выбор для семейных моделей очень велик. Для «спотов» производятся различные воздушные змеи, а также альтернативные бамперы, оптика и фонари.

    Спойлер на крышке багажника 2115 нравится не всем, поэтому некоторые владельцы его демонтируют. Без него машина действительно выглядит несколько лучше, но это, скорее, дело вкуса.

    Также Тюнинг ВАЗ 2215 может включать в себя установку других зеркал заднего вида, окраску молдингов боковых под цвет кузова, в том числе с заменой их на альтернативу, увязку подвески и другие, более индивидуальные приемы.

    Может включать в себя установку спортивного руля, замену передних кресел на спортивные, а также установку различного оборудования и техники, в том числе мультимедийной.

    См. Также — рестайлинговая версия ВАЗ «G8».

    Тюнинг ВАЗ 2115 фото

    Если вы хотите купить качественный отечественный автомобиль, обязательно обратите внимание на автомобили семейства Ваз Самара . У этих автомобилей достаточно широкий модельный ряд, из которых любой автолюбитель подберет что-нибудь для себя. Сегодня автомобили ВАЗ — это комфортабельные автомобили, полностью адаптированные к нашим дорожным условиям. Если вы привыкли к более комфортным моделям, то при желании вариант может быть укомплектован на любой, даже самый изысканный вкус.

    Автомобиль ВАЗ-2115 Это Лада Самара, первая обновленная модель семейства Самара-2.Серийное производство данной модели началось в 1997 году.

    ВАЗ-2115 — рестайлинговая модель ВАЗ 21099. . Экстерьер — дополнительный седан. В отличие от предшественницы Lada Samara имеет следующие отличительные особенности:

    Новая крышка багажника; — Новые задние фонари, с оригинальной вставкой; — бамперы, покрашенные в цвет кузова; — На багажнике появляется спойлер, с дополнительным стоп-сигналом; — Молдинг дверей; — обтекать детали салона.

    Производство данной модели началось в 1997 году, но серийно, наладили только с 2001 года.После успешной эксплуатации и растущего спроса, с 2004 г. ВАЗ-2115 Полностью заменил ВАЗ-21099.

    Модификация кузова позволила улучшить аэродинамику модели. В новой сборке ВАЗ-2115 были использованы многие ранее использовавшиеся варианты. Это: обновленные лицевые штампованные детали, новая форма пластиковых бамперов, двери оснащены новыми боковыми накладками, появились напольные пороги. Успешно применены новые варианты освещения. Внутренняя панель приборов выглядит намного современнее.Появились современные выключатели и контрольные лампы. На бортовой системе удобно отображается информация о закрытии дверей, состоянии ремней безопасности, уровне масла и охлаждающей жидкости.

    Автомобиль выглядит спортивным, очень динамично. Сегодня автомобили Samara 2115 выпускаются с двумя вариантами объема двигателя — 1.6V и 1.5V. Еще одна приятная новость, с 2001 года автомобили комплектуются современными двигателями с распределенным впрыском.

    Если вы цените повышенный комфорт и более удачные технические характеристики, обратите внимание на модель ВАЗ 2115 Самара «Люкс».

    Тюнинг ВАЗ 2115. — Это марка суперпопулярная. Тут как говорится внешний тюнинг, в первую очередь экстерьер. Каждому владельцу «Потокашки» хочется, чтобы его машина выделялась среди соплеменников и дорожных конкурентов. Не зря владельцы «Пятнадцатой» особой страсти испытывают тюнинг бампера. Наверное, потому, что благодаря самой конструкции бампер изначально привлекает внимание и между деталями автомобиля создается ощущение его особой значимости.Если владелец этой марки включает в себя фантазию и не утруждает себя финансированием своего предприятия, то зачастую замена бампера очень круто меняет внешний вид ВАЗ 2115 в лучшую сторону.

    Наводнения, воздушные змеи и снова перекос. На этой модели их также следует менять в обязательном порядке. Этой традиции в нашем автопроме не дано и все тут! Кстати, выхлопная труба тоже не впечатляет. При серьезной работе с внешним автомобилем его тоже стоит поменять. Хороший вариант четыре выхлопных трубы устанавливаются на американском AutoTrade.

    Raisina Внешней привлекательности «Закусок» добавит установка спойлера. Особенно это касается этих красоток.

    Эту экстравагантную деталь пятнадцатой пятнадцати понравятся всем автомобилистам, но те, кто решится на такой апгрейд, не жалеют. Без спойлера менее агрессивный и вызывающий. А вот тем, кто любит эпатировать и привлекать внимание спойлерами, просто необходимо прийти в голову. Они продаются всевозможными распродажами: от скромных мелких до дерзких и даже устрашающих.

    ВАЗ 2115 тюнинг своими руками выхлопная труба Надо выполнять серьезно, думая о том, что вы делаете. Были случаи, когда при неправильной установке допускались ошибки в расстоянии и выхлопные газы попадали в салон автомобиля, что приводило к отравлению как водителя, так и пассажиров.

    Тюнинг ВАЗ 2115 своими руками — Это тоже работа по тюнингу салона.
    Внутренний мир автомобиля не менее важен, чем внешний. Здесь плацдарм для творческих действий огромен.Пожалуй, одной из самых интересных тем станет установка кондиционера. Эту работу вполне допустимо выполнить без участия узкопрофильного специалиста. Как и в решении других задач по настройке, вопрос упирается в деньги. Если покупаете, то самый крутой кондиционер, а если устанавливаете, то самый современный и урезанный инструмент. Конечно, сразу нужно готовиться к негативным последствиям установки такого устройства. Например, к чрезмерному расходу энергии.Электричество расходуется в разы больше, чем топливо. Расположение под «Кониндюком на споте» тоже не предусмотрено, так что придется «замочить» салон и серьезно продумать размер агрегата.
    В первую очередь при установке кондиционера необходимо выберите модель.Не все подходят для этого автомобиля.Для определения места нужно снять торпеду и руль.Как подключается механизм подробно и четко написано в инструкции.

    Поэтапная установка будет выглядеть так:

    1. подключение компрессора,
    2. подведение фреона
    3. подключение электровентилятора.
    4. ни в коем случае нельзя забывать про воздух. Они связаны со всеми элементами. Предохранители убережут от перегрузки.

    Тюнинг ВАЗ 2115 своими руками Обеспечивает замену электростеклоподъемников. Это очень популярное обновление. Как ни странно, на земле до сих пор много машин с ручными стеклоподъемниками, поэтому такая доработка актуальна.В этом случае необходимо правильно выбрать механизм, подходящий для данной модели. Стоит учитывать, что есть комплекты, которые подходят только для входных дверей.

    Современная промышленность предоставляет огромный ассортимент дисков для «пятнадцатых», воздушных змеев, различных бамперов. Заменить всю оптику и задние фонари. Если замена фар обходится вам дорого, то как вариант можно установить так называемые проушины для фар, внешне меняющие тип оптики.Также пойдет на пользу классическая тонировка стекла.

    ВАЗ 2115 Панель настройки

    Такие работы начинаются с замены подсветки. От диодных ламп ничего не поделаешь. Лучше пока ничего не придумал. Соединить их легко, в этой работе главная щепетильность.
    Не обходите тему со звуком. В «пятнадцатом» сильный эффект дает замена передних и задних динамиков. Магниттол тоже лучше выбирать пустой, моднее и мощнее.
    В этом аспекте необходимо работать в направлении шумоизоляции и виброизоляции.Здесь самый действенный способ — старый, хорошая замена обивки салона, главное грамотно ушить швы.

    Улучшение ощущения жизни в салоне ВАЗ 2115 замена кресел. Кресло нужно подобрать более глубокое, мягкое, удобное и радующее глаз. Возможности здесь безграничны, тюнинг может быть самым разнообразным. Кресло можно примитивно перетаскивать, менять свою амортизацию, подавать подогрев, звук и подсветку.

    Тюнинг двигателя ВАЗ 2115

    С технической точки зрения ВАЗ 2115 Автомобиль достаточно современный и соответствует мировым стандартам качества.Поэтому настроить двигатель этой модели не составит труда. Совершенно никуда от сколов не пойдем. Компьютеры уже давно «питаются» нашей жизнью, а наша жизнь — «железными конями». Мы хотим, чтобы «четырехколесный конь» делал его маневренным, и удивлялся, чтобы он перепрограммировал его. Здесь хозяин машины должен прислушаться к своему внутреннему голосу и спросить себя, а что я хочу от сколов. Чаще всего нужна тяга на малых или средних и высоких оборотах. Стало больше, второй по популярности вариант уменьшения расхода топлива, но за счет потери мощности.

    Еще есть спортивный тюнинг Двигатель, он расширяет динамические возможности при уличной езде. Также популярный экономичный режим, он разработан для очень небольшого расхода топлива.

    Если вы реализовали некоторые из этих опций, вы можете подумать о настройке цилиндров. Здесь действия традиционные — полировка стенок, разгрузка коленвала, уменьшение размеров поршней.
    Результат таких технологических экспериментов обернется уменьшением шероховатости стенок цилиндров, увеличивается расстояние между стенкой и поршнем, ход становится легче, количество оборотов коленвала увеличивается.

    Еще вариант поменять толкатели, распредвалы, пружины, клапана. Показатели двигателя увеличиваются, трансмиссия находится под большим напряжением. Следствие этого: детали автомобиля должны быть качественными и новыми, чтобы нагрузка их не подводила. Самоблокирующийся дифференциал, как опция, подходит для стабилизации работы «Пятнадцатый» на поворотах даже на большой скорости.

    Тюнинг тормозной системы Включает установку спортивных вакуумных усилителей на педаль тормоза. Это дает возможность увеличить давление на педаль.Это очень заметно, так как усилие удваивается.

    Новая «Самара». История и тюнинг ВАЗ 2115


    История

    Семейство автомобилей ВАЗ под общим названием «Самара 2» почему-то получило порядковые номера вопреки устоявшейся традиции. Из всего модельного ряда ВАЗ 2113, 2114, 2115 первой появилась первая модель ВАЗ 2115.

    Произошло это в 1997 году, можно назвать годом рождения семьи Самара 2. Как отмечается в статье об автомобиле ВАЗ 2113, данная линейка автомобилей стала результатом рестайлинга модели серии Lada Samara, появившейся в 80-х годах.А если проводить аналогии, то ВАЗ 2115 — логичное продолжение переднеприводного седана ВАЗ 21099.

    Изначально в планах конструкторов Волжского автозавода планировалось провести полную модернизацию ВАЗ 21099, которая должна была включать не только нововведения в конструкции, но и полную переработку конструкции автомобиля. основные узлы и механизмы автомобиля. Но от этой идеи со временем пришлось отказаться — «Самара-2» унаследовала от первой серии практически все основные характеристики.С одной стороны, особого прироста показателей это не дало. С другой стороны, это позволило добиться максимальной унификации моделей Vaza.

    То есть получается, что изменился только внешний вид? Не совсем так. Некоторый функциональный тюнинг все же производился, но остановимся на нем чуть позже, не послушавшись первых изменений экстерьера. По сравнению с ВАЗ 21099 новый ВАЗ 2115 стал более обтекаемым. От прежних угловатых форм, присущих семейству «Лада Самара», не осталось и следа.Правда, новая машина потеряла в какой-то степени хищный вид, что очень желательно для спорткаров. Однако в результате текут гоночные плоды. К тому же багажник машины стал намного удобнее. Его погрузочная высота стала располагаться на уровне бампера. Тот, кому приходилось когда-либо закладывать в багажник ВАЗ 21099 тяжелые сумки, знает, чего это иногда стоит.

    Теперь о внутренних изменениях. ВАЗ 2115, как и впоследствии все семейство «Самара-2», получил новый восьмилопастный инжекторный Двигатель №1.5 литров и мощность 77,8 л.с. Хотя этот переход произошел не сразу. На модели автомобиля, которые выпускались с 1997 по 2000 год, все же установлен еще один старый-старый карбюраторный мотор. Однако преимущества инжекторной системы постепенно вытеснили ее с рынка. В 2008 году на ВАЗ 2115 начали устанавливать двигатель, увеличив его объем до 1,6 л, что привело к увеличению мощности до 80,9 л.с.

    В систему электрооборудования автомобиля внесены небольшие дополнения.ВАЗ 2115 стал оснащаться электростеклоподъемниками, бортовой системой управления, новыми противотуманными фарами и даже подогревом сидений (на машине «Люкс»).

    Некоторое время ВАЗ 2115 сосуществовал со своим предком — ВАЗ 21099. Однако в 2004 году девяносто девятая «Жигули» окончательно сняли с производства и «пятно» полностью заменило ее в российских автосалонах. Продается на ВАЗ 2115 и по сей день. Правда, за последнее время модель претерпела ряд незначительных изменений, цель которых — привести машину к требованиям стиля современности.


    ВАЗ 2115

    не раз засветился в кино. И в этой связи есть один забавный момент — эта модель встречается в сериале «Бандитский Петербург — крах антибиотика». Эта машина фигурирует в спектакле о похищении людей. Все, если ничего. Но только сериал описывает события 1994 года. А первый ВАЗ 2115 появился только в 1997 году. Оказывается, в то время такой машины не могло быть по определению. Но кинотеатры, как всегда, не придали этому серьезного значения.


    Тюнинг ВАЗ 2115


    В целом Тюнинг ВАЗ 2115 имеет много общих моментов с тюнингом всех автомобилей Лада Самара 2 и Лада Самара. Поэтому мы не будем подробно останавливаться на таких моментах, как тюнинг двигателя ВАЗ 2115. В этом автомобиле используется восьмилитровый полуторалитровый инжекторный двигатель. Что можно сделать в процессе тюнинга, мы уже рассказывали в статье про ВАЗ 2113. Аналогично, о том, что такое тюнинг тормозной системы, трансмиссии и подвески ВАЗ 2115, вы можете узнать в соответствующих статьях по автомобилям ВАЗ 2108- 21099.

    Туунинг ВАЗ 2115. Замена акустики

    Проявить фантазию, проявить творческие порывы на автомобиле рекомендуется для начала при работе над изменением дизайна салона. Эта рекомендация связана с тем, что именно внутри транспортного средства находится большое поле для работы, так как практически все изменения не запрещены правилами дорожного движения и вызывают проблемы при переоформлении автомобиля. Также не стоит забывать, что сбои в настройке экстерьера сразу бросаются в глаза прохожим и другим водителям, а при сбое в настройке салона все можно поменять, при этом в любой момент.

    Из отечественных автомобилей отметим, что изначально модель обладает довольно привлекательным внешним видом и средним качеством сборки, в умелых руках она может стать настоящим произведением искусства автонастройки.

    Перетяжка салона автомобиля

    Можно существенно изменить дизайн салона автомобиля, применив другой материал для отделки панелей. Такая работа называется рисунком. Он позволяет заменить старую ткань на новую.

    Какой будет конечная стоимость такой доработки — все зависит от предпочтения заказчика и его выбора.Существует довольно много разных материалов, которые можно использовать для сушки салона автомобиля. К особенностям рассматриваемой работы можно отнести следующие пункты:

    • Провести качественную ничью довольно сложно. Для этого нужно иметь определенные навыки и снаряжение. Желательно доверить работу настоящим профессионалам, специализирующимся на предоставлении подобных услуг. Только в этом случае можно быть уверенным, что результат оправдает желание.
    • Если вы обратитесь в фирму, которая выполняет такую ​​работу, вы можете рассчитывать на то, что специалисты порекомендуют выбор материала.Следует учесть, что не следует останавливаться на очень ярких материалах, привлекающих много внимания. Салон должен быть нейтральным, так как только в этом случае можно снизить зрительное напряжение при длительной поездке.
    • Если делать тюнинг, то качественный. Рекомендуем отказаться от искусственных материалов, которые прослужат долго. Пример использования искусственного материала — ваш старый салон. В таком состоянии новая ткань достигнет всего за пару лет. Если использовать заменитель, то дорого.Дешевые материалы восприимчивы к воздействию ультрафиолета, быстро скорбят, пролитый кофе уже не выводит.

    Как отмечалось ранее, конечный результат больше зависит от качества исполнения.

    Если перетяжка будет выполнена некачественно даже при использовании хорошего материала, то работы будут напрасными. Поэтому на профессиональном исполнении экономить не стоит.

    Замена акустической системы

    Еще один способ существенно изменить салон автомобиля — установка новой акустики.Хороший звук в машине — мечта многих автовладельцев. Стейтен, мягко говоря, невысокого качества. Также не забываем про радио, которое проигрывает треки.

    Также должен быть качественным, так как иначе установка дорогой акустики не приведет к улучшению звука. Замену акустической системы производить с учетом информации ниже:

    1. Чтобы звук в машине был объемным, необходимо установить несколько дополнительных динамиков.При этом можно выбрать качественные диеты, не обладающие большой мощностью. Лучше поставить несколько пищалок малой мощности, чем одну мощную. При использовании качественного радио звук будет распространяться по каналам, создающим действительно необычный эффект.

    2. Лучше всего проводить установку акустики на время бака или утепления салона. Это связано с тем, что сиденья понадобятся для новой диеты. Сделать их можно в дверном проеме и других элементах отделки.

    3. Никакая акустика не забивает без саба. Он отвечает за окуня, которого диета не воспроизводит. Этот элемент акустики имеет достаточно большие габаритные размеры, что определяет трудности при выборе места для его установки.

    4. Не забываем о правильном размещении проводки и ее фиксации.

    Коробка: Важно: Сложные акустические системы требуют установки усилителя, на который также подается питание.Поэтому, как и в случае герметичности салона, установку акустики следует доверить профессионалам в рассматриваемой сфере деятельности.

    Установка электрошока

    Рассматриваемый автомобиль также выпускался с механическим подъемником стекол — прошлого века, которым до сих пор занимается отечественный автопром. Для пассажиров и самого водителя удобно проводить установку электроподъемников.

    Такую модернизацию можно провести самостоятельно.Это связано с тем, что лифт приобретен в разборе. Вы можете выбрать такую ​​конструкцию, которая была установлена ​​на более дорогую упаковку той или иной модели, что определяет простоту установки.

    Проблемы могут возникнуть только при подключении механизма к источнику питания, так как для этого придется самостоятельно создавать микросхемы и проложить проводку.

    Также могут возникнуть проблемы с выводом блока управления стеклом. Как правило, кнопки располагаются прямо на дверях, их можно продублировать на другой панели.Поэтому при покупке стеклоподъемника следует также проводить подбор ручек с кнопками управления стеклоподъемниками.

    Когда есть возможность дублировать блок управления и на другие панели, что повысит комфорт выполнения этой функции.

    Изменение климата в салоне

    Еще одной доработкой можно назвать установку кондиционера. Во время теплой пары года возникает довольно много поломок со значительным повышением температуры в салоне.В продаже можно найти малолитражные автомобильные кондиционеры, которые можно установить на ВАЗ. С такой доработкой возникает довольно много сложностей.

    Для начала следует обратить внимание на то, что в конструкции не предусмотрено отделение кондиционера, имеющее достаточно большие размеры. Поэтому установка предполагает смену передней торпеды: довольно часто жертвуют бардачком, используя его место для установки кондиционера.

    Также не забываем, что для работы нужна подача воздуха.При этом воздух следует фильтровать, так как попадание мусора приводит к значительному сокращению срока службы рассматриваемой конструкции. Для работы кондиционера его следует проверить — еще одна причина, по которой работу следует доверить настоящим профессионалам.

    Повышаем удобство, меняя сиденья

    Еще одним довольно популярным способом тюнинга автомобиля можно назвать установку новых кресел. На заводе на ВАЗ были установлены старые кресла, существенно отличающиеся от современных вариантов исполнения.

    При этом со временем они потеряли вид, эластичность и другие качества.

    Современные стулья — это прежде всего различные опоры для тела. Примером можно назвать боковую опору, поясницу или стопы. Наличие поддержки определяет следующие факторы:

    • Комфортность повышается, а значит, перемещение на большие расстояния не доставляет особых проблем.
    • Улучшить условия управления транспортным средством, особенно при повороте.Крутой крен — причина необъективности водителя и пассажиров. Чтобы бороться с инерционной силой водителю, необходимо напрячь мышцы спины и держаться за руль. Решить такую ​​проблему можно за счет боковой поддержки.
    • Внешний вид подобных сидений очень привлекателен. Отметим, что изначально боковые опоры появились на спорткарах, и только после того, как их начали устанавливать на обычные автомобили.

    Такая настройка довольно проста в реализации, но может стоить довольно дорого.Это связано с тем, что существуют специальные комплекты сидений, подходящие к рассматриваемому автомобилю.

    Процесс установки заключается только в демонтаже старых стульев и установке новых. Выбор достаточно большой, можно подобрать кресло под дизайн салона автомобиля.

    Заключение специалистов

    Михаил. Занимаюсь профессиональным оказанием услуг по перетяжке салона автомобиля новой тканью. Сразу отмечу, что довольно часто встречаюсь с ситуацией, когда приходится переделывать попытку самостоятельного выполнения работы.В этом случае увеличиваются только затраты, так как ранее использованный материал при самостоятельной попытке выполнить работу становится непригодным.

    Игорь. Занимаюсь установкой систем кондиционирования на автомобили. Кондиционер — сложное и довольно дорогое оборудование, которое необходимо правильно установить для долгой работы. Ставить можно на ВАЗ, работать с ним довольно сложно из-за отсутствия этой опции даже на дорогостоящей технике. Поэтому стоимость услуги велика.

    Григорий. Хотите повысить комфорт в машине и преодолеть большие расстояния, не чувствуя усталости? Сидение с боковой поддержкой создано специально для решения рассматриваемой проблемы. Купить их можно с доставкой, установка не вызовет особых затруднений.

    Денис. Могу причислить себя к любителям вазонов, так как при всем водительском опыте управляю автомобилями только отечественного автопрома. После долгой быстроты выбрал себе 2115 тонн, не пожалел — после доработок машина не смотрит на вложенные в нее деньги.

    Видео тюнинг салона ВАЗ 2115

    автомобилей ВАЗ-2115 — модернизация автомобиля ВАЗ-21099. От предшественника модель отличается новой передней частью кузова с оригинальными передними фарами, измененной формой капота и передних крыльев, новыми фарами со вставкой между ними, окрашенными в цвет кузова бамперами, спойлером багажника с дополнительным упором. сигнал, молдинги дверей, обтекатели порогов, новая крышка багажника. Автомобиль занимает по цене промежуточное положение между предыдущим семейством «Самара» и новым семейством «Лада 110».В будущем будут подвергнуты и другие модели семейства Samara 2108 и 2109, результатом которых станут 2113 и 2114 соответственно. Достоинства и достоинства Автомобиля Лада Самара — 115 — это комфортный интерьер салона, более комфортная и совершенная панель приборов, вместительность и удобство, за счет увеличения крышки багажного отделения, высокие динамические качества, хорошая управляемость и устойчивость на различных типах дорог. Новая конструкция обогревателя обеспечивает эффективный обогрев салона.

    Модификации: Изначально выпускались модификации с двигателем рабочим объемом 1.5 л с карбюратором. В модельном ряду ОАО «АвтоВАЗ» представлена ​​модификация ВАЗ-2115 с двигателем с распределенным впрыском топлива.

    Комплектация: Автомобиль предоставляется в следующих модификациях — «Стандарт» (ВАЗ-21150-20), «Норма» (ВАЗ-21150-21) и «Люкс» (ВАЗ-21150-22).

    Переднеприводный седан — первый представитель обновленного семейства автомобилей «Самара». На машине установлен бензиновый двигатель объемом 1,5 литра и 5-ступенчатая механическая коробка передач.

    За счет измененной формы кузова улучшена аэродинамика автомобиля. В конструкции использованы новые лицевые штампованные детали, измененные пластиковые бамперы, дополнительные накладки боковых дверей, обтекатели порогов пола, крышка багажника с напольным соединителем. Присутствуют новые фары, оригинальный дизайн задних фонарей. Новая панель приборов имеет более обтекаемую и эргономичную форму, кнопочные переключатели с подсветкой и контрольными лампами, блок индикации бортовой системы управления, закрывающийся при закрытии замков дверей, отогнутые ремни безопасности, предельный износ тормозных колодок, слева по ключу зажигания уровень масла, охлаждающей и омывающей жидкости.

    У этой машины есть еще одно название — «Самара-2». Хотя это касается не этой модели, а всего семейства, как и предыдущая, из трех базовых машин. А по европейским стандартам (трехзначный индекс) эта машина называется 115-й.

    Несмотря на обилие названий суть автомобиля, седан 21099 — «переливающийся». От предшественника он отличается оригинальным дизайном передней части с новыми фарами, большой открывающейся до бампера крышкой багажника и большие задние фонари.Задний номер, как и на «десятке», расположен на бампере.

    Ряд конструктивных решений заимствован из «десятого» семейства — регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности, комбинация приборов.

    Панель приборов и обивка дверей модернизированы, но есть комплектация и со старым, «99-м» салоном.

    Self начал сходить с главного конвейера в апреле 2000 года. До этого ушел в опытно-промышленное производство.

    Тюнинг ВАЗ 2115 — Это марка суперпопулярная. Так говорит внешний тюнинг, в первую очередь экстерьер. Каждому владельцу «Потокашки» хочется, чтобы его машина выделялась среди соплеменников и дорожных конкурентов. Не зря владельцы «Пятнадцатой» особой страсти испытывают тюнинг бампера. Наверное, потому, что благодаря самой конструкции бампер изначально привлекает внимание и между деталями автомобиля создается ощущение его особой значимости.Если владелец этой марки включает в себя фантазию и не утруждает себя финансированием своего предприятия, то зачастую замена бампера очень круто меняет внешний вид ВАЗ 2115 в лучшую сторону.

    Наводнения, воздушные змеи и снова перекос. На этой модели их также следует менять в обязательном порядке. Этой традиции в нашем автопроме не дано и все тут! Кстати, выхлопная труба тоже не впечатляет. При серьезной работе с внешним автомобилем его тоже стоит поменять. Хороший вариант, для американского Авто Строга, установить сразу четыре выхлопных патрубка.

    Raisina Внешней привлекательности «Закусок» добавит установка спойлера. Особенно это касается этих красоток.

    Эту экстравагантную деталь пятнадцатой пятнадцати понравятся всем автомобилистам, но те, кто решится на такой апгрейд, не жалеют. Без спойлера менее агрессивный и вызывающий. А вот тем, кто любит эпатировать и привлекать внимание спойлерами, просто необходимо прийти в голову. Они продаются всевозможными распродажами: от скромных мелких до дерзких и даже устрашающих.

    ВАЗ 2115 тюнинг своими руками Выхлопную трубу нужно делать серьезно, думая о том, что вы делаете. Были случаи, когда при неправильной установке допускались ошибки в расстоянии и выхлопные газы попадали в салон автомобиля, что приводило к отравлению как водителя, так и пассажиров.

    Тюнинг ВАЗ 2115 своими руками — Это тоже работа по тюнингу салона.
    Внутренний мир автомобиля не менее важен, чем внешний. Здесь плацдарм для творческих действий огромен.Пожалуй, одной из самых интересных тем станет установка кондиционера. Эту работу вполне допустимо выполнить без участия узкопрофильного специалиста. Как и в решении других задач по настройке, вопрос упирается в деньги. Если покупаете, то самый крутой кондиционер, а если устанавливаете, то самый современный и урезанный инструмент. Конечно, сразу нужно готовиться к негативным последствиям установки такого устройства. Например, к чрезмерному расходу энергии.Электричество расходуется в разы больше, чем топливо. Расположение под «Кониндюком на споте» тоже не предусмотрено, так что придется «замочить» салон и серьезно продумать размер агрегата.
    В первую очередь при установке кондиционера необходимо выберите модель.Не все подходят для этого автомобиля.Для определения места нужно снять торпеду и руль.Как подключается механизм подробно и четко написано в инструкции.

    Поэтапная установка будет выглядеть так:

    1. подключение компрессора,
    2. подведение фреона
    3. подключение электровентилятора.
    4. ни в коем случае нельзя забывать про воздух. Они связаны со всеми элементами. Предохранители убережут от перегрузки.

    Тюнинг ВАЗ 2115 своими руками Обеспечивает замену электростеклоподъемников. Это очень популярное обновление. Как ни странно, машин с ручными стеклоподъемниками до сих пор очень много, так что такая доработка актуальна.В этом случае необходимо правильно выбрать механизм, подходящий к данной модели. Стоит учитывать, что есть комплекты, которые подходят только для входных дверей.

    Современная промышленность предоставляет огромный ассортимент дисков для «пятнадцатых», воздушных змеев, различных бамперов. Заменить всю оптику и задние фонари. Если замена фар обходится вам дорого, то как вариант можно установить так называемые проушины для фар, внешне меняющие тип оптики.Также пойдет на пользу классическая тонировка стекла.

    ВАЗ 2115 Панель настройки

    Такие работы начинаются с замены подсветки. От диодных ламп ничего не поделаешь. Лучше пока ничего не придумал. Соединить их легко, в этой работе главная щепетильность.
    Не обходите тему со звуком. В «Пятнадцатом» сильный эффект дает замена передних и задних динамиков. Магниттол тоже лучше выбирать пустой, моднее и мощнее.
    В этом аспекте необходимо работать в направлении шумоизоляции и виброизоляции.Здесь самый действенный способ — старый, хорошая замена обивки салона, главное грамотно ушить швы.

    Улучшение ощущения жизни в салоне ВАЗ 2115 замена кресел. Кресло нужно подобрать более глубокое, мягкое, удобное и радующее глаз. Возможности здесь безграничны, тюнинг может быть самым разнообразным. Кресло можно примитивно перетаскивать, менять свою амортизацию, подавать подогрев, звук и подсветку.

    Тюнинг двигателя ВАЗ 2115

    С технической точки зрения ВАЗ 2115 Автомобиль достаточно современный и соответствует мировым стандартам качества.Поэтому настроить двигатель этой модели не составит труда. Совершенно никуда от сколов не пойдем. Компьютеры уже давно «питаются» нашей жизнью и жизнью наших «железных лошадей». Мы хотим, чтобы «четырехколесный конь» делал его маневренным, и мы хотим, чтобы он перепрограммировал его. Здесь хозяин машины должен прислушаться к своему внутреннему голосу и спросить себя, а что я хочу от сколов. Чаще всего они хотят, чтобы тяга на низких, средних и высоких оборотах увеличилась, что является вторым популярным вариантом сокращения расхода топлива, но за счет потери мощности.

    Есть еще двигатель спортивного тюнинга, он расширяет динамические возможности при уличной езде. Также популярный экономичный режим, он разработан для очень небольшого расхода топлива.

    Если вы реализовали некоторые из этих опций, вы можете подумать о настройке цилиндров. Здесь действия традиционные — полировка стенок, разгрузка коленвала, уменьшение размеров поршней.
    Результат таких технологических экспериментов обернется уменьшением шероховатости стенок цилиндров, увеличивается расстояние между стенкой и поршнем, ход становится легче, количество оборотов коленвала увеличивается.

    Еще вариант поменять толкатели, распредвалы, пружины, клапана. Показатели двигателя увеличиваются, трансмиссия находится под большим напряжением. Следствие этого: детали автомобиля должны быть качественными и новыми, чтобы нагрузка их не подводила. Самоблокирующийся дифференциал, как опция, подходит для стабилизации работы «Пятнадцатый» на поворотах даже на большой скорости.

    Тюнинг тормозной системы включает в себя крепление спортивных вакуумных усилителей для педали тормоза. Это дает возможность увеличить давление на педаль.Это очень заметно, так как усилие удваивается.

    Если вы хотите купить качественный отечественный автомобиль, вам непременно нужно присмотреться к автомобилям семейства Ваз Самара . У этих автомобилей достаточно широкий модельный ряд, из которых любой автолюбитель подберет что-нибудь для себя. Сегодня автомобили ВАЗ — это комфортабельные автомобили, полностью адаптированные к нашим дорожным условиям. Если вы привыкли к более комфортным моделям, то при желании вариант может быть укомплектован на любой, даже самый изысканный вкус.

    Автомобиль ВАЗ-2115 Это Лада Самара, первая обновленная модель семейства Самара-2. Серийное производство этой модели началось в 1997 году.

    ВАЗ-2115 — рестайлинговая модель ВАЗ 21099. . Экстерьер — дополнительный седан. В отличие от предшественницы Lada Samara имеет следующие отличительные особенности:

    Новая крышка багажника; — Новые задние фонари, с оригинальной вставкой; — бамперы, покрашенные в цвет кузова; — На багажнике появляется спойлер, с дополнительным стоп-сигналом; — Молдинг дверей; — обтекать детали салона.

    Производство данной модели началось в 1997 году, но серийно, запустили только с 2001 года. После успешной эксплуатации и растущего спроса с 2004 года ВАЗ-2115 Полностью заменил ВАЗ-21099.

    Модификация кузова позволила улучшить аэродинамику модели. В новой сборке ВАЗ-2115 было использовано множество ранее применявшихся вариантов. Это: обновленные лицевые штампованные детали, новая форма пластиковых бамперов, двери оснащены новыми боковыми накладками, появились напольные пороги.Успешно применены новые варианты освещения. Внутренняя панель приборов выглядит намного современнее. Появились современные выключатели и контрольные лампы. На бортовой системе удобно отображается информация о закрытии дверей, состоянии ремней безопасности, уровне масла и охлаждающей жидкости.

    Автомобиль выглядит спортивным, очень динамично. Сегодня автомобили Samara 2115 выпускаются с двумя вариантами объема двигателя — 1.6V и 1.5V. Еще одна приятная новость, с 2001 года автомобили оснащаются современными двигателями с распределенным впрыском.

    Если вы цените повышенный комфорт и более удачные технические характеристики, обратите внимание на модель ВАЗ 2115 Самара «Люкс».

    Новая «Самара». История и тюнинг ВАЗ 2115


    История

    Семейство автомобилей ВАЗ под общим названием «Самара 2» почему-то получило порядковые номера вопреки устоявшейся традиции. Из всего модельного ряда ВАЗ 2113, 2114, 2115 первой появилась первая модель ВАЗ 2115.

    Произошло это в 1997 году, можно назвать годом рождения семьи Самара 2.Как отмечается в статье об автомобиле ВАЗ 2113, данная линейка автомобилей стала результатом рестайлинга модели серии Lada Samara, появившейся в 80-х годах. А если проводить аналогии, то ВАЗ 2115 — логичное продолжение переднеприводного седана ВАЗ 21099.

    Изначально в планах конструкторов Волжского автозавода стоял план проведения полной модернизации ВАЗ 21099, которая должна была включать не только нововведения в конструкции, но и полную переработку конструкции основных узлы и механизмы автомобиля.Но от этой идеи со временем пришлось отказаться — «Самара-2» унаследовала от первой серии практически все основные характеристики. С одной стороны, особого прироста показателей это не дало. С другой стороны, это позволило добиться максимальной унификации моделей Vaza.

    То есть получается, что изменился только внешний вид? Не совсем так. Некоторый функциональный тюнинг все же производился, но остановимся на нем чуть позже, не послушавшись первых изменений экстерьера.По сравнению с ВАЗ 21099 новый ВАЗ 2115 стал более обтекаемым. От прежних угловатых форм, присущих семейству «Лада Самара», не осталось и следа. Правда, новая машина потеряла в какой-то степени хищный вид, что очень желательно для спорткаров. Однако в результате текут гоночные плоды. К тому же багажник машины стал намного удобнее. Его погрузочная высота стала располагаться на уровне бампера. Тот, кому приходилось когда-либо закладывать в багажник ВАЗ 21099 тяжелые сумки, знает, чего это иногда стоит.

    Теперь о внутренних изменениях. ВАЗ 2115, как и впоследствии все семейство «Самара 2», получил новый восьмицилиндровый инжекторный двигатель объемом 1,5 литра и мощностью 77,8 л.с., хотя этот переход произошел не сразу. На модели автомобиля, которые выпускались с 1997 по 2000 год, все же установлен еще один старый-старый карбюраторный мотор. Однако преимущества инжекторной системы постепенно вытеснили ее с рынка. В 2008 году на ВАЗ 2115 начали устанавливать двигатель, увеличив его объем до 1.6 литров, что привело к увеличению мощности до 80,9 л.с.

    В систему электрооборудования автомобиля внесены небольшие дополнения. ВАЗ 2115 стал оснащаться электростеклоподъемниками, бортовой системой управления, новыми противотуманными фарами и даже подогревом сидений (на автомате класса люкс).

    Некоторое время ВАЗ 2115 сосуществовал со своим предком — ВАЗ 21099. Однако в 2004 году девяносто девятая «Жигули» окончательно сняли с производства и «пятно» полностью заменило ее в российских автосалонах.Продается на ВАЗ 2115 и по сей день. Правда, за последнее время модель претерпела ряд незначительных изменений, цель которых — привести машину к требованиям стиля современности.


    ВАЗ 2115

    не раз засветился в кино. И в этой связи есть один забавный момент — эта модель встречается в сериале «Бандитский Петербург — крах антибиотика». Эта машина фигурирует в спектакле о похищении людей. Все, если ничего. Но только сериал описывает события 1994 года.А первый ВАЗ 2115 появился только в 1997 году. Оказывается, в то время такой машины не могло быть по определению. Но кинотеатры, как всегда, не придали этому серьезного значения.


    Тюнинг ВАЗ 2115


    В целом Тюнинг ВАЗ 2115 имеет много общих моментов с тюнингом всех автомобилей Лада Самара 2 и Лада Самара. Поэтому мы не будем подробно останавливаться на таких моментах, как тюнинг двигателя ВАЗ 2115. В этом автомобиле используется восьмилитровый полуторалитровый инжекторный двигатель.Что можно сделать в процессе тюнинга, мы уже рассказывали в статье про ВАЗ 2113. Аналогично, о том, что такое тюнинг тормозной системы, трансмиссии и подвески ВАЗ 2115, вы можете узнать в соответствующих статьях по автомобилям ВАЗ 2108- 21099.

    Тюнинг ваз 2115 своими руками впечатляющий

    На современных дорогах растет количество автомобилей разных марок, которые отличаются друг от друга. Один из самых популярных автомобилей — ВАЗ 2115.Его владельцы часто делают тюнинг ВАЗ 2115 своими руками, чтобы придать своим автомобилям определенную индивидуальность и эксклюзивность.

    Тюнинг экстерьера ВАЗ 2115

    Новый владелец ВАЗ 2115 в первую очередь хочет внести изменения во внешний вид своей машины. И сразу обращает внимание на бампер. Это повлияет на изменение. Если владельцу удается подобрать интересный и красивый аналог, то внешний вид автомобиля преображается сразу.

    Также стоит поменять обвесы, это касается не только пятнадцатой модели, но и многих других, например ВАЗ 2106, тюнинг которого нужно делать чем раньше, тем лучше.С таким нереально стильным тюнингом ВАЗ 2115 своими руками выхлопная труба уже не смотрится. Также следует заменить, например, на комбинацию из 4-х таких труб, как на некоторых американских марках автомобилей. Для улучшения внешнего вида задней части автомобиля не стоит устанавливать спойлер. Это будет не к месту, да и переднеприводной машине уже нечем улучшить аэродинамические свойства. Но бирка отлично подходит для украшения заднего бампера.

    В ВАЗ 2115 настройку (фото) выхлопной трубы нужно проводить с осторожностью, а все потому, что такая труба, установленная возле двери багажника, может стать причиной отравления пассажиров выхлопными газами.

    Тюнинг салона ВАЗ 2115 своими руками

    После улучшения внешнего вида можно переходить к машине. При этом для ВАЗ 2115 предлагается множество различных доработок. В последнее время наибольшей популярностью пользуется установка кондиционеров. Вы можете проделать эту процедуру самостоятельно. Самое главное — иметь средства на покупку такого оборудования, а также иметь инструмент и желание сделать тюнинг салона для своего ВАЗ 2115.

    За возможность иметь машину с кондиционером придется заплатить, так что стоит сразу взвесить все за и против.Например, занимаясь тюнингом ВАЗ 2109, об этих деталях думать не приходится. После установки этого устройства автомобиль начнет потреблять больше тока от генератора, а также увеличивать расход топлива. К тому же в этой модели нет специального места для кондиционера, поэтому его придется подгонять по размерам.

    Рекомендуемая статья: Когда и как менять тормозные колодки в автомобиле

    Тем, кто решился, совет — модель кондиционера должна подходить для данной марки автомобиля.Найти такой комплект несложно, мы в этом убедились, когда делали тюнинг ВАЗ 2109. При установке придется снимать торпеду и руль, чтобы найти место. В инструкции нужно подробно прочитать схему подключения, чтобы работа прошла без проблем. Примерно установка выглядит так: сначала подключаем компрессор, потом фреон и электровентилятор.

    Все детали соединены с воздуховодами, по которым к ним будет поступать воздух. Чтобы уберечь технику от повреждений, нужно использовать предохранители.

    Еще одним вариантом тюнинга, наиболее популярным среди автовладельцев, является установка электростеклоподъемников. И хотя многие модели их уже оснащают на заводе, машин с ручным подъемом стекол все еще очень много. Для установки такого комплекта на ВАЗ 2115 потребуется подборка под конкретную марку автомобиля. Обратите внимание, что некоторые комплекты подходят только для входных дверей.

    Если вы решили провести тюнинг панели ВАЗ 2115, то начнем с фары. Для этого отлично подойдут диодные лампочки.Процесс их соединения прост и требует только внимания и усидчивости. И результат такого тюнинга только порадует.

    Интересным вариантом стайлинга может стать замена передних и задних динамиков. Такой тюнинг салона ВАЗ 2115 (фото) несомненно улучшит качество звука в вашей машине. При желании можно заменить саму магнитолу на более мощный аналог.

    Избавляемся от шума и создаем комфорт в ВАЗ

    Для максимального комфорта в салоне необходимо добиться хорошей шумо- и виброизоляции.Для этого нужно придержать обивку. Работа эта несложная, выполнить ее самостоятельно несложно, но при заделке стыков требуется осторожность. Но результат превзойдет все ожидания, а эстетический эффект продержится не один год.

    Рекомендуемая артикул: Метан в машине — выгодный ход

    Для полноценного создания комфорта в салоне необходимо установить удобное и функциональное кресло. Этот элемент кабины снизит утомляемость водителя во время движения, повысит комфорт и улучшит внешний вид кабины.Тюнинг в этом случае может быть разным.

    Например, вы можете просто перетянуть сиденья. А можно довести форму стула до идеальной, поработать над эластичностью сиденья. Можно сделать кресло с подогревом или оборудовать звуковыми сигналами. Есть фантазия, куда бродить.

    Тюнинг двигателя ВАЗ 2115

    В отличие от внешнего вида ВАЗ 2115, его технические показатели не так уж и плохи по сравнению с предшественником — ВАЗ 2114, у которого его технические характеристики немного отличаются.Поэтому для двигателя ВАЗ 2115 тюнинг будет достаточно простым.

    Начнем с выкрашивания двигателя. Само слово означает перепрограммирование, но в данном случае это будет перепрограммирование двигателя. Стоит отметить, что существует достаточно широкий выбор прошивок автомобилей, но не каждый вариант позволяет увеличить мощность двигателя.

    Каждый владелец ВАЗ 2115 выбирает подходящий метод и цели, которых он хочет достичь. Самый популярный из вариантов прошивки — это увеличение тяги на низких или средних и высоких оборотах, а также уменьшение расхода топлива, но в ущерб силовым характеристикам.

    Спортивный тюнинг позволяет создать более динамичную поездку по городским улицам. А экономичный режим позволяет сэкономить на расходе топлива во время городских поездок, а также по трассе ехать тише. Чтобы самостоятельно выполнить эту процедуру, необходимо разбираться в тонкостях электроники.

    После нужно подумать о тюнинге цилиндров. Ведь без увеличения их объема нельзя добиться хороших результатов. Для увеличения рабочего объема проводится полировка стенок цилиндров и облегчение коленвала, а также уменьшение размеров поршней.

    Рекомендуемая статья: Перегрев двигателя: как спасти мотор автомобиля?

    Результатом таких манипуляций становится меньшая шероховатость стенок цилиндра, в результате увеличивается зазор между стенкой и поршнем и облегчается ход, что дает большее количество оборотов коленчатого вала. И это не единственная модернизация, которую необходимо провести в двигателе автомобиля.

    Вы можете модифицировать толкатели, увеличить распредвалы, заменить пружины и клапаны.Поговорим о трансмиссии автомобилей. Из-за увеличения мощности двигателя нагрузка на АКПП увеличится. Поэтому все части машины должны быть прочными и долговечными, чтобы выдерживать максимальную нагрузку. Например, дифференциал повышенного трения отлично подходит для стабилизации работы автомобиля при прохождении поворотов. В этом случае скорость может быть довольно высокой.

    Для настройки тормозной системы подходит установка педали тормоза спортивных вакуумных усилителей. Они позволяют увеличить давление на педаль.Это значительное увеличение, так как сила удваивается. Вот он своими руками тюнингует. При желании сегодня можно многое сделать и не откладывать на завтра. Главное, не бояться экспериментировать, тогда вы легко добьетесь желаемого результата.

    И напоследок видео о тюнинге ВАЗ 2115:

    А вот и другие тюнинговые автомобили отечественного автопрома:

    Тюнинг ВАЗ 2101, Тюнинг ВАЗ 2105, Тюнинг ВАЗ 2106, Тюнинг ВАЗ 2107. Тюнинг ВАЗ 2108, Тюнинг ВАЗ 2109, Тюнинг ВАЗ 21099, Тюнинг ВАЗ 2110, Тюнинг ВАЗ 2111, Тюнинг ВАЗ 2112, Тюнинг ВАЗ 2113, Тюнинг ВАЗ 2114, Тюнинг Приоры, Тюнинг Калина, Тюнинг Лада Гранта, Тюнинг Лада Ларгус.

    Установка панели ваз 2114 на ваз 2109 (карбюратор)

    Тема сегодняшней статьи довольно интересна. Это установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и прочие эксперименты с приборной панелью Девятки.

    Мы не будем говорить о таких вещах, как оправдание данных действий. В конце концов, каждый автовладелец решает, как будет выглядеть его машина.Но все же можно с уверенностью сказать, что панель приборов ВАЗ 2114 выглядит намного лучше, чем родная панель и торпеда от ВАЗ 2109.

    Сразу скажем — установка европанели на ВАЗ 2109 (карбюратор) очень хлопотный процесс, и для начала нужно снять панель приборов ВАЗ 2114.

    Во-первых, разница в проводке. И надо копаться в инструкции и распиновке. В противном случае он может не полететь.

    По цене установка торпеды ВАЗ 2114 на ВАЗ 2109 (карбюратор) может затянуться на пять-десять тысяч рублей в зависимости от того, где вы ее купите и кто ее установит.Новое в целлофане может стоить дороже.

    Насколько сложен этот процесс в целом, если вы делаете его самостоятельно, зависит от того, насколько хорошо вы разбираетесь в автоэлектрике. Да и по электрике как таковой. Возможно придется что-то действительно переделать в проводке. Редко бывает, что все делается и начинается с нуля, особенно если речь идет о тюнинге ВАЗ 2114 или любого другого таза. Также при таком ремонте необходимо заглянуть в схему панели приборов ВАЗ 2114, чтобы случайно не допустить еще одной ошибки.

    Скорее всего, придется переделывать проводку и менять монтажный блок. Некоторые специалисты рекомендуют устанавливать проводку от ВАЗ 2115.

    Рекомендуемая статья: Особенности покупки Hummer h3 с пробегом

    Установка щитка приборов ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля более современным, «новее» . Можно заменить рулевую колонку и сохранить ощущение целостности картинки.

    Красивая и современная приборная панель ВАЗ 2114 требует своих затрат.Так что придется потратить достаточно времени и сил на то, чтобы привести его в порядок, заменить проводку и все правильно подключить.

    Консоль своими руками на ваз 2115. Установка стеклоподъемников

    .

    Рассмотрим тюнинг ВАЗ 2115 или , как в простонародье его называют «бирка». Этот автомобиль представляет собой рестайлинговую версию модели ВАЗ 21099. Серийное производство 2115 началось в 1997 году, и сначала автомобили собирались на опытном заводе.

    На главный конвейер Волжского автозавода «метка» встала в 2000 году, а с 2004 года ВАЗ 2115 полностью заменил «девяносто девятую», которая к тому времени была снята с производства.

    От прошлой ВАЗ 2115 отличается другой головной оптикой и задними фонарями, новой крышкой багажника со спойлером, а также другими передними крыльями и капотом. Также автомобиль получил доработанные бамперы и широкие молдинги на дверях.

    Такая трансформация похожа на заводской тюнинг, сделавший Ладу 2115 более приятной внешне.Кроме того, был улучшен и интерьер, машина получила новую приборную панель, которая затем перекочевала на ВАЗ 2114 и 2113 и получила название «евро».

    В общем, «Тег» стал первенцем в семействе моделей Самара-2, созданных на базе первого Самара, также известного как Спутник. Позже появились четырнадцатая и тринадцатая модели ВАЗ.

    Поработав над экстерьером и интерьером ВАЗ 21099 с целью превратить его в Ладу 2115, АвтоВАЗ практически ничего не сделал с ходовой частью автомобиля, поэтому приобретая сегодня «метку», стоит задуматься о ее тюнинге.

    Если говорить о тюнинге двигателя, салона, подвески ВАЗ 2115, то подробное описание этого можно найти в статье про, так как технические данные машин практически не отличаются.

    Здесь также можно увидеть фотографии тюнинга 2115, созданного в основном их владельцами собственными силами. Как видите, вложившись в доработку, можно получить на выезде очень приличную машину.

    Не обходится без установки красивых колесных дисков, к счастью, их выбор для моделей семейства очень велик.Для «метки» выпускаются различные комплекты обвесов, а также альтернативные бамперы, оптика и фонари.

    Спойлер на крышке багажника 2115 не всем по душе, поэтому некоторые владельцы его демонтируют. Без него машина действительно выглядит немного лучше, но это, скорее, дело вкуса.

    Также тюнинг ВАЗ 2215 может включать в себя установку других зеркал заднего вида, покраску боковых молдингов в цвет кузова, в том числе замену на альтернативные, занижение подвески и другие более индивидуальные приемы.

    Может включать в себя установку спортивного руля, замену передних сидений на спортивные, а также установку различного оборудования и устройств, в том числе мультимедийных.

    Смотрите также — рестайлинговый вариант ВАЗ G8.

    Тюнинг ВАЗ 2115 фото

    Каждый автолюбитель знает, что любая машина и ВАЗ 2115 в том числе требует своевременного обслуживания. Для правильной и длительной эксплуатации автомобиля ВАЗ 2115 необходимо регулярно проводить технический осмотр важнейших систем и проводить профилактические работы по увеличению срока службы комплектующих автомобиля.Наиболее ответственные автомобильные системы работают в экстремальных условиях и постоянно подвергаются разрушающим факторам. Многие компоненты подвергаются трению во время работы и могут быстро выйти из строя, если не принять надлежащие меры. Ремонт и обслуживание играют важную роль в жизни автомобиля и его владельца. Значительная часть автомобилистов привыкла проводить ремонт самостоятельно, некоторые предпочитают ремонт в специализированных мастерских.

    Независимо от предпочтений автовладельца, главное — регулярность и своевременность выполняемых работ.

    Некоторые моменты ремонта автомобиля можно избежать при своевременном обслуживании. Например, не требуется чистка определенной системы при своевременной замене фильтрующего элемента и нормализации рабочего тела. Помимо ремонтно-диагностических работ, обслуживание автомобиля включает поддержание работоспособности и исправного состояния всех узлов и систем.

    Как часто нужно проверять ВАЗ 2115.

    Однако каждый хозяин проводит ремонт автомобиля своими руками.Юные автолюбители выполняют несложный ремонт, а при появлении серьезных неисправностей предпочитают обращаться к профессионалам. Самые опытные автовладельцы практически полностью перестраивают автомобиль. В любом случае, самостоятельный ремонт автомобиля дает возможность сэкономить значительную часть денег на услугах СТО.

    Чтобы максимально обезопасить автомобилиста от ремонта, возможно своевременное профилактическое обслуживание. Таким образом, вы можете практически полностью избавиться от затрат на поиск неисправностей в автомобиле.Для увеличения срока службы автомобиля ВАЗ 2115 необходимо проводить определенные проверки после пробега пятнадцати тысяч километров.

    Перечень периодических работ:

    • Проверка состояния лакокрасочного покрытия.
    • Диагностика элементов ходовой части автомобиля.
    • Проверка герметичности систем охлаждения и торможения.
    • Регулировка хода рулевого колеса.
    • Проверка уровней жидкости в критических системах автомобиля.
    • Контроль натяжения приводных ремней.
    • Анализ шумовых характеристик двигателя.
    • Визуальный осмотр поверхности двигателя и днища автомобиля на предмет утечек рабочих жидкостей.
    • Проверка электронных устройств станка, генератора и аккумулятора.
    • Анализ системы зажигания.
    • Анализ показателей и поверка датчиков.
    • Замена неисправных фильтрующих элементов.
    • Смазка необходимых узлов.
    • Балансировка колес, опрессовка.
    • Проверка контактов АКБ.
    • Замена свечей зажигания б / у.
    • Промывка деталей карбюратора ВАЗ 2115.

    Выполняя вышеперечисленные операции, вы продлите срок эксплуатации важнейших систем ВАЗ 2115. Своевременный локальный ремонт предотвратит масштабные поломки автомобиля и позволит избежать денежных и временных затрат. В зависимости от комплектации 2115 могут потребоваться дополнительные этапы обслуживания. Как правило, самые существенные тонкости указываются в инструкции производителя.Следите за состоянием любимого ВАЗ 2115 и вы всегда будете в этом уверены! Удачного обслуживания!

    Кузов тюнинг ВАЗ 2115 — обвесы!

    Первое, что приходит в голову новоиспеченному владельцу ВАЗ-2115, — это вопрос: как придать машине «нестандартное выражение»? Какие? Динамические качества автомобиля, особенно с двигателем ВАЗ-11183, вполне удовлетворительны. Поэтому очень и очень часто тюнинг ВАЗ 2115 ограничивается изменением внешнего вида автомобиля.

    Заменить надоевший передний бампер на архитектурно грамотное и функционально совершенное формообразующее произведение непросто (сложно найти подходящий экземпляр изделия), но если удастся выполнить задание, машина кардинально изменится.

    Однако, как говорится, возможны варианты! Некоторые из них способны до неузнаваемости видоизменить автомобиль, лишив его надежды преодолевать даже низкие препятствия, но в то же время улучшив обтекаемость.Об эстетической концепции подобных переделок хозяина машины лучше не спрашивать, иначе он схватится за крепление, и как объяснит …

    Еще один пример наряда авто в юбку макси , не менее неудачный, чем предыдущий. Но как чудесно выглядит передний бампер, гармонично спроектированный, тщательно выполненный и придающий автомобилю свежий современный вид.

    Оснащение задней части ВАЗ-2115 громоздким тяжелым бампером, украшенным чисто декоративными выступами и карманами, придает стройному силуэту автомобиля сходство с паровым утюгом.Никелированная выхлопная труба спасает положение, но она одна, и этого недостаточно. С таким обвесом как минимум четыре такие трубы отлично сочетаются …

    Спойлер, добавленный к крышке багажника для улучшения аэродинамических характеристик, тоже не всегда уместен. Вероятно, это заставляет заднюю пару колес сильнее прижиматься к асфальту при движении на высоких скоростях, но почему это переднеприводный автомобиль?

    Намного лучший вариант тюнинга заднего бампера «метка».Некоторый избыток труб не портит впечатлений:

    Но от такого расположения выхлопной трубы хотелось бы предостеречь: конструкторы вполне разумно стараются отвести разрез трубы как можно дальше от салона! Такой тюнинг увеличивает риск отравления выхлопными газами пассажиров автомобиля ( на фото ниже )

    Взгляните на следующее фото: чрезвычайно смелая и кропотливая переделка двери. Присмотревшись, становится ясно: кузов автомобиля претерпел серьезные изменения.Такой тюнинг своими руками выполнить непросто! Но двигатель, должно быть, подвергся доработке …

    Технический тюнинг ВАЗ-2115

    По убеждению конструкторов автомобиля и по многочисленным свидетельствам пользователей ВАЗ-2115 двигатель автомобиля чрезвычайно удачный. Поэтому часто в качестве меры по улучшению его характеристик выполняется только так называемая настройка микросхемы двигателя.

    Чип-тюнинг двигателя

    По сути, настройка микросхемы — это перепрограммирование системы управления двигателем компьютера.Стоит помнить, что вариантов перепрошивки великое множество, и не все они приводят к увеличению выходной мощности двигателя. Есть популярные версии, которые добавляют тягу на низких оборотах коленчатого вала, оптимизируют (в ущерб динамике) расход топлива, меняют угол опережения зажигания (для безболезненного перехода на низкооктановый бензин).

    Сколы спортивного двигателя позволяют получить прирост мощности в пределах 5%, что довольно заметно при начальной мощности двигателя 90 л.с.из. Тем, кто стремится к большему увеличению производительности, следует быть готовым к серьезным изменениям конструкции двигателя.

    Тонкости настройки поршневой группы

    Увеличение объема цилиндра является неотъемлемой частью процесса настройки. Даже без расточки (вместо которой выполняется хонингование, то есть шлифовка) стенок цилиндра реализована возможность увеличения его рабочего объема за счет установки специального высокого и легкого коленчатого вала; уменьшение размеров поршней; доработка впускного коллектора.

    Уменьшение шероховатости поверхности цилиндра (результат хонингования) приводит как к улучшенной смазке стенок цилиндра, так и к увеличению зазора между поршнем и стенкой. В результате уменьшается сопротивление ходу поршня, облегчается вращение коленчатого вала, увеличивается максимально допустимое количество его оборотов.

    Важность переделки ГБЦ и ее заправки


    Головка блока цилиндров тоже требует преобразований.Выпускные отверстия увеличены в диаметре для облегчения вентиляции цилиндров; входные — шлифуются для увеличения их пропускной способности.

    Детали системы распределения зажигания также нуждаются в замене. Установлены «высокие» распредвалы, облегченные клапаны, модернизированные толкатели, возвратные пружины особого качества …

    Мы позаботимся о настройке трансмиссии

    Увеличение мощности двигателя (особенно значительное при установке турбонагнетателя) приводит к увеличение нагрузки на трансмиссию машины.Не следует забывать, что максимальный крутящий момент двигателя не может быть больше крутящего момента трансмиссии. Другими словами, запас прочности деталей, расположенных между двигателем и колесами, должен обеспечивать работоспособность машины при максимальных нагрузках.

    Часто при техническом тюнинге на автомобиль устанавливают дифференциал повышенного трения, чтобы позволить ему поворачивать на более высокой скорости. От этого страдает управляемость автомобиля: автомобиль, оснащенный таким устройством, будет стремиться делать повороты по наибольшему радиусу.Поэтому наличие дифференциала повышенного трения требует от водителя более точного рулевого управления и меняет навыки повседневного вождения.

    Чтобы узел сцепления не стал слабым местом трансмиссии машины, специалисты рекомендуют установить легкий маховик (который требует особенно точной балансировки двигателя и может привести к дестабилизации холостого хода) и позаботиться об использовании спеченных дисков сцепления, соединенных с жесткими пружинами корзины.

    Не забываем про тормоза! Тюнинг тормозной системы ВАЗ 2115
    Начало тюнинга ВАЗ 2115 — из салона!

    Чаще всего тюнингу подвергается салон автомобиля. В таком подходе нет ничего удивительного: в итоге мы контактируем с автомобилем именно через его салон. Самостоятельная настройка салона, помимо прочего, вполне доступна большинству из нас и при должном старании дает положительный результат.

    Нет — вибрация и шум!

    Начать повышение комфортности «метки» следует с модернизации шумо-виброизоляции салона.Работа не слишком тонкая, но объемная и требует значительной осторожности при заделке швов и краев.

    Обивка салона также требует не меньшего труда. Тщательная правка материала, приклеивание прессованием, грамотный подбор тканей и клея — залог безупречного внешнего вида обивки и долгого срока службы.

    Стул — посредник между человеком и машиной

    Тюнинг сидений может означать как простую перетяжку чехлов, так и точную настройку формы, изменение эластичности, оснащение сидений нагревательными элементами и даже звуковыми динамиками.

    Приборная панель автомобиля — место самого пристального внимания владельца автомобиля. Новые цвета, другие принципы освещения, шкалы и индикаторы вновь установленных устройств … Вариантов масса, и каждый по-своему хорош! Некоторые параметры панелей мониторинга можно просмотреть.

    И наконец …

    При стоимости нового автомобиля ВАЗ-2115 около 300 тысяч рублей. стоимость его полного тюнинга приближается к миллиону рублей …

    Иномарки набирают все большую популярность на дорогах России.Последний представитель Lada Samara, ВАЗ 2114, недавно был снят с производства. Надо сказать, что это была целая эпоха автомобилестроения, в которой, как и везде, было много ошибок. К счастью, среди жителей страны есть люди, которые решают проблемы, которые не заметили на заводе или просто проигнорировали. Таким образом, доработка стандартных автомобилей, в частности тюнинг ВАЗ 2115, стала обычным делом.

    В этой статье мы поговорим о том, как доработать интерьер, так как этот момент очень важен, ведь именно здесь находится водитель и его пассажиры.

    Начало тюнинга салона

    В первую очередь нужно разобрать салон, оставив голый металл. Это может показаться сложным, но здесь все интуитивно понятно.

    Также стоит набор инструментов:

    • Ножницы хорошие (желательно портные)
    • Канцелярский нож
    • Швейная машина
    • Наждачная бумага
    • Отделочный материал
    • Набор игл и булавок

    Далее определяемся с материалом.Как правило, используется кожзаменитель, но на нем не стоит экономить, так как некачественный кожзаменитель может пузыриться от клея или просто порваться при затяжке. Если позволяют финансы, то можно использовать натуральную кожу, либо замшу, либо алькантару. Последние два требуют постоянного ухода и очистки, так как из-за ворсистой структуры они очень жирные. Также нужно сразу выбрать цвет. Яркий красный цвет многим кажется привлекательным, но стоит помнить, что одновременно он является еще и отличным раздражителем, а значит, машина станет непригодной для дальних поездок.Поэтому лучше выбирать нейтральные тона.

    Обязательно помнить о практичности. Светлые тона сильно пачкаются, потому что это машина, в которой люди сидят в обуви и верхней одежде, а это много пыли и мусора.

    Обивка интерьера — это прежде всего наклеивание материала. Следовательно, нужно также правильно подобрать клей. Сейчас немецкий KLEIBERIT и польский BOTERM GTA хорошо зарекомендовали себя на рынке. Они применимы ко всем вышеперечисленным материалам.

    Перетяжка — это самая суть работы

    Если вы планируете проводить тюнинг ВАЗ 2115 своими руками, то вам стоит запастись терпением. Обивка начинается с мелких деталей небольшой площади (боковые стойки, стойки крыши). На них будет накоплен небольшой опыт, который пригодится позже. Дело в том, что выкройки здесь не нужны, чего нельзя сказать о консоли, самой торпеде.

    Прокладка панели приборов

    Этот элемент очень нуждается в предварительных измерениях.Для создания узоров используется флизелин. Его радость в том, что он очень гибкий. Из него нужно сделать крышку, а затем вырезать по разметке панели. Здесь нужно быть очень осторожным, чтобы не нанести порезов на пластике, так как тогда они будут проступать сквозь отделочный материал.

    Что ж, выкройки готовы, теперь их нужно перенести на кожзам. Это занятие требует настойчивости, аккуратности, аккуратности и небольшого опыта. При нанесении размеров нужно аккуратно очертить готовые выкройки, затем прибавить 0.5-0,6 см по всему периметру. Этот зазор нужен для сшивания.

    Также существует самоклеющаяся пленка «Аракал», однако для работы с ней нужен большой опыт, поэтому мы не рассматриваем этот способ. К тому же он самый дорогой.

    Дальше происходит что-то вроде превью: все «кусочки» умещаются на свои места, после чего желательно рассматривать картину целиком. Многие не хотят этого делать для того, чтобы получить «сюрприз», но тогда это все же происходит, но с обратным эффектом.

    Что ж, все готово, осталось сшить все вместе.

    Если это первый опыт работы на швейной машине, то лучше поэкспериментировать с другими тканями, чтобы не испортить материал.

    После шитья на спине останутся манжеты, которые необходимо отрезать, причем как можно короче. Для этого есть профессиональные машины, но они стоят больших денег и покупаются только в ателье. Теперь на лицевой стороне швы оформляются плоскогубцами, иначе на панели не будет четкости, все будет бесформенным и расплывчатым.

    Что ж, вот еще один превью, после которого мы откладываем нашу крышку для панели. Теперь нужно подготовить саму площадку для перетяжки. Для этого берем наждачную бумагу, примерно 240 или 320, и шлифуем все детали. Это необходимо для того, чтобы сгладить неровности и улучшить сцепление клея с панелью. Особое внимание стоит уделить внутренним углам, где это действие нужно проводить очень осторожно.

    Теперь наконец все готово к затяжке панели приборов на ВАЗ 2115 своими руками.

    Наносим на материал так называемый «грунтовочный слой» клея. Не волнуйтесь, если он впитается: должно. После того, как он высохнет, выкладываем вторую, после чего надеваем крышку на приборную панель. В обязательном порядке проследить, чтобы под материал не попал мусор и прочие мелочи, ведь достать их потом будет невозможно. Теперь нужно все места разгладить тряпкой, где-то подтянуться. Если есть пузыри, то лучше попытаться удалить их, пока клей еще влажный: тогда материал останется гибким и эластичным.

    После того, как перетяжка панно своими руками закончена, нужно переходить к остальным деталям интерьера, с ними теперь будет намного проще.

    Заключение

    В заключение стоит напомнить, что тюнинг автомобилей ВАЗ 2115 не ограничивается изысканностью салона. Из-за несовершенства конструкции, которая достается владельцу после сборки на заводе, есть огромный простор для фантазии, а также для проявления технических талантов людей.Многие считают, что за те деньги, которые вкладываются в такую ​​деятельность, можно купить иномарку, однако стоит помнить, что это будет всего лишь серийная копия, не выделяющаяся из общего потока подобных.

    На современных дорогах появляется все больше и больше автомобилей разных марок, отличающихся друг от друга. Одним из самых популярных автомобилей является ВАЗ 2115. Его владельцы часто делают тюнинг ВАЗ 2115 своими руками, чтобы придать своему автомобилю определенную индивидуальность и эксклюзивность.

    Внешний тюнинг ВАЗ 2115

    Новый владелец ВАЗ 2115 в первую очередь хочет внести изменения во внешний вид своей машины. И сразу обращает внимание на бампер. На это повлияют изменения. Если владельцу удается найти интересный и красивый аналог, то внешний вид автомобиля преображается сразу.

    Также стоит поменять обвесы, это касается не только пятнадцатой модели, но и многих других, например, что нужно делать чем раньше, тем лучше.При таком нереально стильном тюнинге ВАЗ 2115 своими руками выхлопная труба уже не выглядит. Его также следует заменить, например, на комбинацию из 4-х таких труб, как на некоторых. Для улучшения внешнего вида задней части автомобиля не стоит устанавливать спойлер. Это будет не к месту, да и переднеприводному автомобилю нечем улучшить его аэродинамические свойства. Но бирка отлично подходит для украшения заднего бампера.

    В ВАЗ 2115 тюнинг (фото) выхлопной трубы нужно проводить с осторожностью, а все потому, что такая труба, установленная возле задней двери, может вызвать отравление пассажира выхлопными газами авто.

    Тюнинг салона ВАЗ 2115 своими руками

    После улучшения внешнего вида можно переходить к интерьеру автомобиля. При этом для ВАЗ 2115 предлагается множество различных модификаций. В последнее время особой популярностью пользуется установка кондиционера. Вы можете проделать эту процедуру самостоятельно. Главное — иметь средства на покупку такой техники, а также иметь инструмент и желание сделать салонный тюнинг своего ВАЗ 2115.

    За возможность владеть автомобилем придется платить воздухом. кондиционирования, поэтому стоит сразу взвесить все за и против.Например, вам не нужно думать об этих деталях. После установки этого устройства автомобиль станет больше потреблять ток от генератора, а также увеличится расход топлива. К тому же в этой модели нет специального места для кондиционера, поэтому его придется отрегулировать по размерам.

    Тем, кто определился, совет — модель кондиционера должна подходить к данной марке авто. Найти такой комплект несложно, в этом мы убедились, когда его сделали.При установке придется снимать торпеду и руль, чтобы найти место. В инструкции нужно подробно прочитать схему подключения, чтобы без проблем выполнить работу. Выглядит установка так: сначала подключаем компрессор, потом фреон и электровентилятор.

    Соедините все части воздуховодами, по которым к ним будет поступать воздух. Для защиты оборудования от повреждений необходимо использовать предохранители.

    Еще одним вариантом тюнинга, наиболее популярным среди автовладельцев, является установка электростеклоподъемников.И хотя многие модели уже оснащены ими на заводе, еще много машин с ручным подъемом стекол. Для установки такого комплекта на ВАЗ 2115 потребуется подборка под конкретную марку автомобиля. Обратите внимание, что некоторые комплекты подходят только для входных дверей.

    Если вы решили тюнинговать панель ВАЗ 2115, то начните с подсветки. Для этого отлично подойдут диодные лампочки. Процесс их соединения прост и требует только внимания и усидчивости. И результат такого тюнинга только порадует.

    Интересным вариантом стайлинга может стать замена передних и задних динамиков. Такой тюнинг салона ВАЗ 2115 (фото) несомненно улучшит качество звука в вашей машине. При желании можно заменить саму магнитолу на более мощный аналог.

    Избавляемся от шума и создаем комфорт в ВАЗ

    Для максимального комфорта в салоне необходимо добиться хорошей шумо- и виброизоляции. Для этого необходимо провести обивку салона.Работа эта несложная, выполнить ее самостоятельно несложно, но требуется аккуратность при заделке швов. Но результат превзойдет все ожидания, а эстетический эффект продержится не один год.

    Для создания комфорта в салоне необходимо установить удобное и функциональное сиденье. Этот элемент интерьера снизит утомляемость водителя во время вождения, повысит комфорт и улучшит внешний вид салона. Тюнинг в этом случае может быть разным.

    Например, вы можете просто перетащить стулья.А можно довести форму стула до идеальной, поработать над эластичностью сиденья. Можно сделать кресло с подогревом или оснастить звуковыми сигналами. Здесь фантазии есть где бродить.

    Тюнинг двигателя ВАЗ 2115

    В отличие от внешнего вида ВАЗ 2115, его технические характеристики не так уж и плохи по сравнению с предшественником, имеющим несколько иные технические характеристики. Поэтому тюнинг двигателя на ВАЗ 2115 будет довольно простым.

    Начнем с сколов двигателя.Само слово означает перепрограммирование, и в данном случае это будет перепрограммирование двигателя. Стоит отметить, что существует достаточно широкий выбор для прошивки автомобиля, но не каждый вариант позволяет увеличить мощность двигателя.

    Каждый владелец ВАЗ 2115 выбирает подходящий для себя способ и цели, которых он хочет достичь. Наиболее популярные варианты прошивки — это увеличение тяги на низких или средних и высоких оборотах, а также снижение расхода топлива, но в ущерб силовым характеристикам.

    Спортивный тюнинг позволяет создать более динамичную езду по городским улицам. А экономичный режим позволяет сэкономить на расходе топлива во время поездок по городу, а также более спокойно ехать по трассе. Чтобы выполнить эту процедуру самостоятельно, необходимо разбираться в тонкостях электроники.

    После этого нужно подумать о настройке цилиндров. Ведь без увеличения их объема нельзя добиться хороших результатов. Для увеличения рабочего объема отполированы стенки цилиндров и облегчен коленчатый вал, а также уменьшены размеры поршней.

    Результатом таких манипуляций становится меньшая шероховатость стенок цилиндра, в результате увеличивается зазор между стенкой и поршнем и облегчается ход, что дает большее количество оборотов коленчатого вала. И это не единственная модернизация двигателя автомобиля.

    Можно доработать толкатели, увеличить распредвалы, заменить пружины и клапана.
    Поговорим о трансмиссии авто. Из-за увеличения показателей мощности двигателя нагрузка на трансмиссию автомобиля увеличится.Поэтому все части машины должны быть прочными и долговечными, чтобы выдерживать максимальные нагрузки. Например, дифференциал повышенного трения отлично подходит для стабилизации автомобиля на поворотах. В этом случае скорость может быть довольно высокой.

    Для настройки тормозной системы подходит установка педали тормоза спортивных вакуумных усилителей. Они позволяют увеличить давление на педаль. Это значительное увеличение, поскольку усилие удваивается. Вот такой он есть. При желании можно многое сделать сегодня и не откладывать на завтра.Главное, не бояться экспериментировать, тогда вы легко добьетесь желаемого результата.

    И напоследок видео о тюнинге ВАЗ 2115:

    А вот и другие тюнинговые автомобили отечественного автопрома.

    Панель приборов ВАЗ 2114 Описание. Кнопки, лампочки, значки, индикаторы

    В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и креплением приборная панель метода.Для этого разберем соответствующую схему:

    1. Панель приборов (она же торпеда) — основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
    2. Накладка защитно-декоративная, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
    3. Крепежный уголок.
    4. Заглушка декоративная.
    5. Кожух Ashtroke.
    6. График для обеспечения конструкции жесткости.
    7. Левая и правая декоративные панели центральной консоли.
    8. Панель приборов.
    9. Кронштейн крепления центральный.

    Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

    Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

    Процесс демонтажа приборной панели выглядит следующим образом:

    1.Выключите ОТ. аккумулятор Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

    2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

    3.Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

    4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам понравится защелка на ручке, тем самым освободив ее от выступа на рычаге.

    5. Снимите ручку управления системой отопления.Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

    6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

    7. Откручиваем два винта вверху «окошка» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

    8.Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны от переключателя обогрева заднего стекла.

    9. Откручиваем саморез, который находится под заглушкой.

    10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

    11. Полностью снимите накладку приборной панели.

    12. Откручиваем шток крепления торпеды с левой стороны.Таким же образом собственно действуем саморезом с правой стороны.

    13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

    14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй — левый).

    15. Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

    16. Снимите фары и выключатель освещения прибора.

    17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

    18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов. Затем откручиваем и прикручиваем верхнее крепление.

    19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

    20. Убрать «уши» правой, а также левой части панели приборов с разливом на рулевой колонке.

    21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

    22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

    23. Отключаем колодку разъема патрона для подключения переносной лампы.

    24. Снимите панель приборов вместе с крестовинами.

    25. Установка приборных панелей в восстановительной последовательности.

    ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов. А сегодняшнюю статью мы посвятим приборной панели

    Устройство и характеристики

    На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки.И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

    На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

    Датчик температуры охлаждающей жидкости

    И начнем обзор обозначения с левой стороны.Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно остановить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

    Тахометр

    Далее у нас есть тахометр. Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что нормальное значение должно быть от 2 до 5.5 тысяч оборотов (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

    Спидометр

    Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка. Именно из его показаний от водителя зависит скорость, а соответственно и безопасность тоже.Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажный фургон разгоняется до этих значений, тут хоть «сотню» с горы набрать…

    Датчик уровня топлива

    Датчик последнего выключателя измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме — в правой части приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

    Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

    — Основной информационный блок, на котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

    Тиддер ВАЗ 2114, 2113,2115

    На самой панели расположены элементы трех типов:

    • Лампочки индикаторы количества требуемых для автомобиля расходных материалов, масла, тормозной жидкости и т.д .;
    • Спидометр и тахометр;
    • Управляющий элемент для переключения режима спидометра.

    Также концепция «комбинации приборов» сделана для привлечения поворотников, кнопок и других машинных средств связи.

    Схема приборной панели ВАЗ 2114 выглядит так:


    Из этой статьи вы узнаете обозначение значков на панели приборов ВАЗ 2114, причины включения индикаторов, а также меры, которые нужно предпринять для устранения неисправности.

    Основные элементы панели

    Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуры жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

    — Это стрелок, сигнал на который бортовой компьютер подает четырнадцатый. На тахометре данные о количестве оборотов коленного вала в этот момент времени. Тахометр разделен шкалами на 5 единиц, отсчитываемых с каждой секунды. Максимальное количество оборотов — 80.

    Чтобы узнать реальную частоту вращения двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 оборотов в минуту.

    Производитель указывает критическую частоту оборотов, при достижении двигателя четырнадцатая может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

    Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

    У четырнадцатого есть индукционный переключатель спидометра, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, цена деления — 10 километров. Максимальная отметка — 200 км.

    Спидометр работает от коробки передач внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе тот, что установлен на четырнадцатом, имеют допустимую погрешность уровня 5 км / ч.

    Стрелки спидометра снизу — это электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета.Контрольную точку может установить сам водитель, для этого на спидометре 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега до нуля.

    Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырехпластинчатой ​​модели) находится стрелочный датчик текущего количества топлива в бензобаке.

    Шкала датчика разделена на три отметки: 1 — бак полный, ½ — бак заполнен наполовину, 0 — бак пустой.

    Рядом с датчиком цветовой индикатор — лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загораете, лампочку необходимо в пределах 20-30 километров снимать с машины.

    • Жидкости в системе охлаждения

    Датчик температуры охлаждающей жидкости разделен 20 единицами. Минимальная температура 50, максимальная 130 градусов. Зона критической температуры начинается со 105 градусов, она отмечена красной штриховкой.

    Если закипает охлаждающая жидкость четырнадцатая, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

    Если на панели приборов ВАЗ 2114 не работает датчик температуры, необходимо проверить проводку, по которой датчик подводится к бачку охлаждающей жидкости. Также возможно окисление контактов датчика, их нужно либо натереть растворителем, либо заменить датчик на новый.

    Индикаторные круги

    Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:


    Разберем обозначение иконок на панели приборов. Подробности:

    1. Индикатор Отображает информацию о текущем уровне масла в двигателе. При критически низком количестве смазочной жидкости индикатор горит оранжевым. Масло должно быть обработано сразу после того, как этот индикатор станет активным;
    2. Этот индикатор указывает на низкое количество рабочей жидкости в водной емкости.Бачкек рассчитан на 5 литров жидкости, индикатор включается при ее количестве ниже 1 литра;
    3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым следует внимательно следить;
    4. Указывает на наличие незакрытых дверей. Красные ожоги;
    5. Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора — красный;
    6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Горит с момента первого нажатия на тормоза до выключения автомобиля;
    7. Индикатор, указывающий на то, что водитель не пристегнул ремни безопасности.

    Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во второй версии.

    Для устранения проблемы полностью заполните баки и проверьте контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

    Если значок двигателя на панели горит, значит форсировать четырнадцатый не в порядке. Причин зажигания лампочки «Check Engine» очень много, часто она горит даже при каких-либо видимых неисправностях. Лучше всего сходить на сотню на диагностику, так вы обезопасите от возможных проблем.

    Кнопки на панели приборов

    В центре приборной панели находится ряд из пяти кнопок:

    Описание кнопок панели приборов ВАЗ 2114 Next:

    Первый блок:

    1. Включение / выключение общего освещения.При включенных enabarits индикатор горит зеленым;
    2. Кнопка включения и выключения фар;

    Второй блок:

    1. Включение / выключение переднего тумана. Для включения противотуманных фар Раньше необходимо включить габаритные огни;
    2. Включение / отключение заднего противотуманки;
    3. Включение / выключение обогрева стекол четырнадцатого багажника.

    Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН.Для удобства использования ручек, кнопок, переключателей и устройств управления, размещенных на панели приборов, они нанесены на функциональные символы.

    На приборных панелях расположены следующие органы управления (рис. 1.7). 1 — Выключатель фар и фар. 2 — Силовая форсунка входной двери. 3 -. 4 — рулевое колесо. 5 — Переключатель звукового сигнала.

    6 — выключатель аварийной сигнализации. При нажатии кнопки включаются мигающие огни всех указателей поворота и контрольная лампа в комбинации приборов.При повторном нажатии кнопки будильника он выключается:

    7 — выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занять один из трех положений:

    0 — «Отключено». Все потребители выключены, ключ снят. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы гарантировать блокировку рулевого вала, поверните рулевое колесо вправо или влево до щелчка.Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка повернув руль вправо-влево, повернуть ключ в положение «I»;
    I — зажигание. Включено зажигание, ключ не вынимается, руль разблокирован;
    II — «Стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В этом положении ключ не фиксируется — его необходимо удерживать стартером. Выключатель зажигания оборудован стартером, включающим работающий двигатель.Чтобы повторно включить стартер после неудачной попытки запуска, переведите ключ из положения «I» в положение «0», а затем снова в положение «II».

    ПРЕДУПРЕЖДЕНИЕ
    Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано, и автомобиль станет неуправляемым.

    8 — рычаг переключателя очистителей и омывателя лобового стекла.

    9 — Датчик иммобилайзера устанавливается на автомобиле с системой впрыска топлива, оснащенной электронной противоугонной системой, и предназначен для передачи секретного кода с ключа рабочего кода через блок иммобилайзера на контроллер управления двигателем.

    10 — блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

    1 — Сигнальная лампа аварийного уровня масла уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя упал ниже отметки MIN указателя;

    2 — лампа-лампа отсутствия жидкости в резервуаре для воды. Загорается оранжевым светом, если в баке осталось менее 1 литра промывочной жидкости;

    3 — сигнальная лампа недостаточной охлаждающей жидкости в расширительном бачке.Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

    Примечания
    Перед проверкой отсутствия утечки из-за герметичности двигателя. Перед нажатием жидкости проверьте герметичность системы охлаждения двигателя.

    4 — Сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

    5 — Неисправность лампы освещения лампы или габаритных огней. Загорается красным светом при неисправности стоп-сигнала при нажатии педали тормоза или любой лампы общего огня при его включении;

    6 — Изнашиваемые накладки фонарей.Загорается оранжевым светом при нажатии на педаль тормоза и горит перед выключением зажигания, если толщина колодок передних тормозных колодок уменьшилась до 1,5 мм;

    7 — Сигнальная лампа непроточенных ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

    В блоке переключателей установлены два механически связанных переключателя:
    — Переключатель габаритных огней 1. Последовательное нажатие на клавишу переключателя включает и выключает общий свет в фарах и в задних фонарях, при включении габаритного света, на ключе загорается контрольная лампа с зеленым фильтром;
    — Выключатель света фар 2.При нажатии клавиши переключателя (фиксированное положение) включаются фары. При нажатии на фару ключ отключается.

    ПРИМЕЧАНИЕ
    Механическое соединение обоих переключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включении фар.

    12 — блок клавишных переключателей включает следующие :
    — переключатель 1 передних противотуманных фар.Противотуманные фары включают нажатие кнопки включения при нажатии переключателей габаритных огней, при этом загорается контрольная лампа в кнопке. При нажатии на кнопку отключаются противотуманные фары;
    — Выключатель 2-х задних противотуманных фонарей. При нажатии на кнопку переключателя задние противотуманные фары, если наружный свет включен. При нажатии на кнопку отключаются задние противотуманные фары;
    — Выключатель обогрева стекла задней двери 3. При нажатии на кнопку включения включается обогрев стекла, при этом загорается контрольная лампа в кнопке.При многократном нажатии кнопка обогрева выключается.

    13 — , установленный на части имеющихся автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
    — текущий расход топлива;
    — средний расход топлива;
    — средняя скорость передвижения;
    — путь пройден;
    — текущее время;
    — время в пути.

    14 — заглушка.

    15 — Контрольная лампа антиблокировочной системы (АБС) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной системой.

    16 — Контрольная лампа состояния подушки безопасности. Устанавливается вместо вилки, если автомобиль оборудован подушкой безопасности.

    17 — центральные патрубки системы вентиляции и отопления.

    18 — Жетон верхней крышки. Чтобы получить доступ к верхнему ящику для хранения, когда крышка нижней части ящика, нажмите на рычаг блокировки верхней крышки.

    ПРИМЕЧАНИЕ
    Рычаг замка находится в верхней части ниши нижней вещи.

    19 — боковое сопло вентиляции и обогрева салона.

    20 — крышка дна дна ящика. Чтобы открыть его, прижмите ручку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть ширмы.

    21 — магазинная полка.

    22 — панель управления системой вентиляции и отопления.

    23 — Гнездо для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по размеру и способу крепления.

    24 — Пепельница передняя.

    26 — Выключатель обогрева левого переднего сиденья.

    27 — Рычаг стояночного тормоза. Чтобы затормозить стояночный тормоз автомобиля, поднимите рычаг 2 до упора вверх — в комбинации устройств загорится красная контрольная лампа. Чтобы передернуть машину, потяните рычаг немного вверх, нажмите кнопку 1 на конце рычага и опустите до упора — контрольная лампа должна погаснуть.

    28 — рычаг переключения передач.

    29 — Прикуриватель.Чтобы использовать сигарету, нажмите на картридж, прежде чем он будет зафиксирован, и отпустите. Примерно через 20 минут картридж автоматически возвращается в исходное положение и готов к использованию.

    30 — Выключатель электровентилятора отопителя.

    31 — педаль акселератора.

    32 — Педаль тормоза.

    33 — педаль сцепления.

    34 — ручка регулировки угла наклона рулевой колонки.

    35 — Выключатель освещения. Поворотом ручки регулируют яркость освещения приборов и ламп подсветки переключателей, если наружное освещение включено.

    36 — Ручка управления фарами. Вращением рукоятки регулируют тревогу луча света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положение рукоятки гидрокорректора соответствует следующим автомобилям автомобиля:

    0 — один водитель;
    1 — все места заняты;
    2 — все места заняты и груз в багажном отделении;
    3 — один водитель и груз в багажном отделении.

    37 — Рычаг привода замка капота.

    38 — Розетка для переносной лампы.

    Чаще всего причиной того, что водитель переходит на этот шаг, является несчастный случай. После этого дашборд приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

    В этой операции много сложностей. Первый.Дело в том, что многие драйверы забывают вставить какую-нибудь заглушку и устройство просто отказывается работать. В этом отношении всем нужно начать в первую очередь. Вторая сложность заключается в демонтаже. Чаще всего при разборке драйвера случайным образом ломают какое-то крепление или устройство. Все это заставляет водителя обращаться к услугам операторов автомобилей и давать значительные суммы за выполненную работу.

    На самом деле все намного проще, чем кажется. Это достаточно ясно, чтобы следовать инструкциям и проявлять особую осторожность.Тогда вы сэкономите много нервов и сил.

    В первую очередь обесточьте цепь электрической сети. Для этого снимаем «плюсовую» клемму АКБ. Итак, процедура снятия выглядит так:


    После этого откручиваем оставшиеся винты крепления большой панели и натягиваем на себя. Последним движением вверх вытащите его из места приземления. Установка новой детали производится в порядке, обратном заранее размеченным заглушкам.

    Замена лампы подсветки в приборной панели ВАЗ 2114 + видео

    Работа ламп приборной панели обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте.Если они перегружены, их необходимо заменить, так как попытка найти какую-то кнопку в темноте может быть довольно грустной.

    Все работы по замене производятся на разобранной панели. Как снять панель — выше. Все, что от вас требуется, это купить набор новых лампочек. Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем одну, все собираются и ждут другую. Все это отнимает много времени и может затратить много сил, поэтому лучше все сделать заранее.

    Для замены ламп в панели достаточно сделать несколько простых движений. Выньте патрон затуманенной лампы и вытащите его. Скрутка следует против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Установка картриджа производится в обратной последовательности.

    Настройка приборной панели

    Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, вы можете выполнить ее настройку.

    Самым распространенным видом тюнинга приборной панели является установка новых ламп в устройство подсветки или установка дополнительного освещения.Чаще всего замену ламп производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте. Дополнительное освещение Применяется, в основном, для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

    Другой способ настройки подразумевает изменение внешнего вида Scale устройств. Для этого на цветном принтере можно распечатать готовые решения, приклеить к жесткому картону и установить взамен старой шкалы.Стоит учесть тот факт, что освещение новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

    Более серьезные обновления предполагают изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили накрыть панно, то применяйте для этого только разрешенные материалы. Под запретом попадают обычные ткани и мех, так как они горючие. Плотный цвет стоит выбирать в соответствии с общим фоном салона.Смотрится великолепно, есть сочетание сразу двух цветов (например, бежевого и коричневого).

    Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого готовится с помощью наждачной бумаги и обезжиривания. Первым делом наносится специальный герметик, а после — автомобильная краска. Не используйте малярные материалы, которые имеют повышенную чувствительность к высоким температурам. Если покрасить пластик любой другой краской, то при длительном нахождении машины на солнце краска плавится и просто уходит.Еще одна неприятность может засосать при мытье панели — обычная краска имеет свойство выделяться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что впервые в салоне будет запах краски.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
