     StarLine C9 — новинка 2009 года. Модель сигнализации нового поколения с двухсторонней связью и интеллектуальным запуском двигателя. Новый брелок с дружественным ЖК-дисплеем имеет дальность оповещения, увеличенную на 70%, по сравнению с обычными сигнализациями. Защиту StarLine С9 от интеллектуального взлома обеспечивает использование диалогового кодирования SLD Military™. Процесс дистанционного запуска и контроля работы двигателя любого типа обеспечивается специализированным процессором.
    Система StarLine С9 может быть установлена на любые автомобили с бензиновыми, дизельными или турбированными двигателями, с автоматической или ручной коробкой передач. Более 65 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine С9.

Брелок StarLine C9

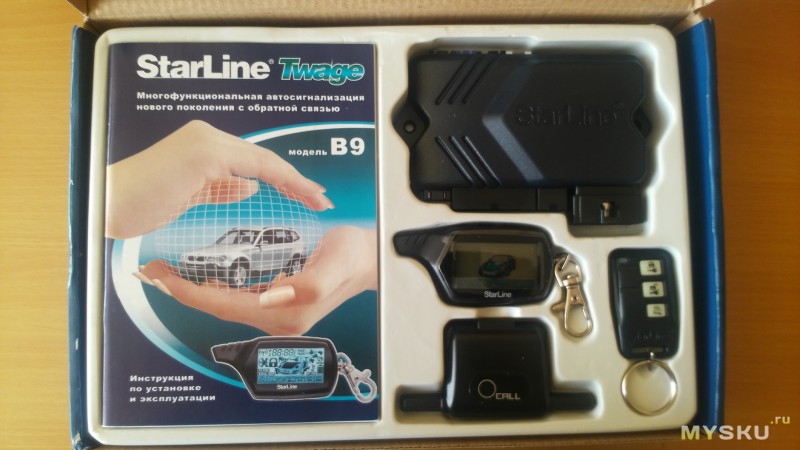

Комплектация:

  • центральный блок сигнализации
  • 1 брелок с двусторонней связью с ЖКИ
  • 1 брелок без двусторонней связи
  • чехол для брелока с ЖКИ

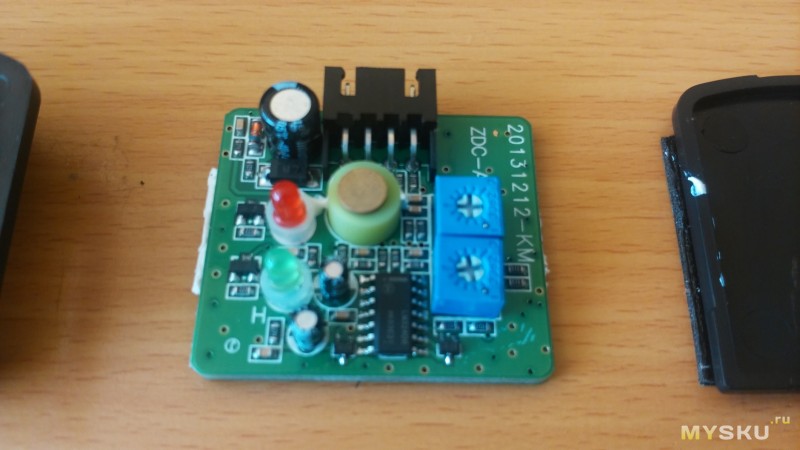

  • 2-уровневый датчик удара

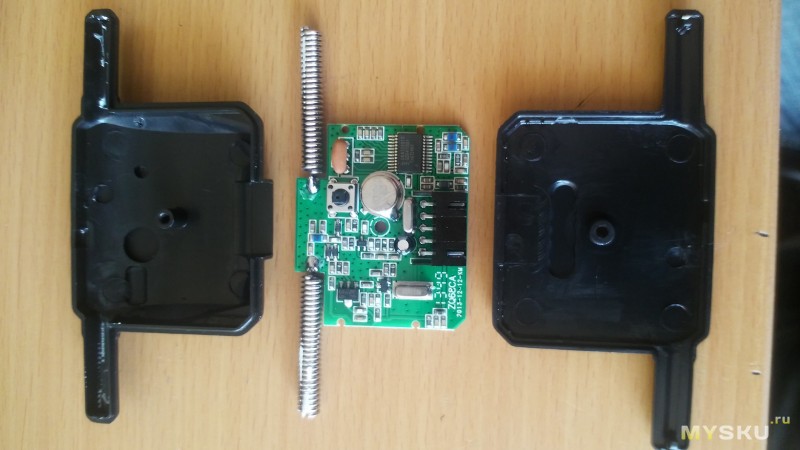

  • приемопередатчик
  • кнопка капота
  • светодиод
  • сервисная кнопка

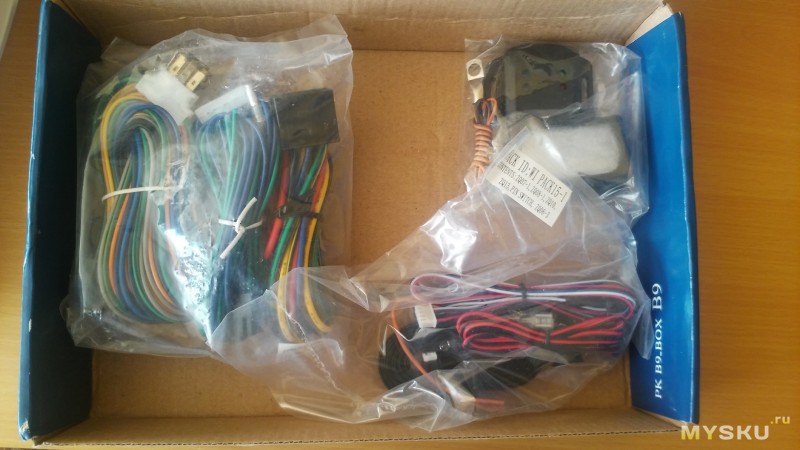

  • комплект проводов
  • датчик температуры двигателя
  • инструкция по эксплуатации
  • инструкция по установке
  • памятка пользователя

Инструкция по эксплуатации

Инструкция по установке

Рекомендуем:

GSM-модули

Модуль обхода иммобилайзера

Спасибо за Ваш выбор. Пожалуйста, заполните форму. Мы обязательно свяжемся с Вами в течение 24 часов.

Поля, отмеченные звёздочкой, обязательны для заполнения

Инструкция и руководство на русском

Благодарим Вас за выбор автосигнализации модельного ряда Sta…

Автосигнализации StarLine

Благодарим Вас за выбор автосигнализации

модельного ряда StarLine с двухсторонней связью и с

возможностью дистанционного запуска двигателя.

Ее появление стало возможным благодаря коллективному

творчеству российских инженеров-разработчиков,

американских специалистов в области микроэлектроники

и тайваньских производителей высокотехнологичных

автомобильных систем охраны.

Чтобы автосигнализация смогла наиболее эффективно

выполнять свои охранные и сервисные функции,

рекомендуем доверить ее установку на автомобиль

установщикам-профессионалам.

Надеемся, что система не обманет Ваших ожиданий,

придаст Вам уверенность в сохранности Вашего автомобиля

и существенно повысит его комфортность

за счет разнообразных сервисных функций.

Страна производитель: Тайвань

Благодарим Вас за выбор автосигнализации модельного ряда Sta...

Внимание

Страница 2

2

Инструкция по эксплуатации

ВНИМАНИЕ !

Обязательные меры безопасности при

использовании

функции запуска двигателя.

Необходимо помнить, что автомобиль является средством
повышенной опасности. Раздел 12.8. правил дорожного движения
гласит: “Водитель может покидать свое место или оставлять
транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.

Перед эксплуатацией автосигнализации STARLINE Twage C9
внимательно ознакомьтесь с мерами безопасного использования
функции дистанционного или автоматического запуска двигателя,
изложенными ниже.
1.

Всегда паркуйте автомобиль на открытой, хорошо

проветриваемой площадке.
2.

Всегда ставьте автомобиль на стояночный тормоз, который

должен находиться в исправном состоянии и исключать
возможность движения автомобиля.
3.

Оставляя автомобиль, обязательно устанавливайте рычаг

управления автоматической трансмиссии в положении “PARK”, а
рычаг переключения ручной коробки передач – в нейтральное
положение.
4.

Если в Вашем автомобиле используется ручная коробка

передач, то перед включением функции дистанционного или
автоматического запуска двигателя обязательно выполняйте

процедуру подготовки к запуску двигателя “программную
нейтраль”.
5.

Никогда не запускайте двигатель автомобиля в отсутствии

водителя, если кто-либо находится перед автомобилем или позади
него.

Внимание

. Никогда не передавайте брелки управления автосигнализацие…

Страница 3

3

6.

Никогда не передавайте брелки управления автосигнализацией

детям, а также другим лицам без их предварительного
ознакомления с настоящей инструкцией.
7.

На автомобилях с ручной коробкой передач не рекомендуется

производить дистанционный или автоматический запуск
двигателя, если автомобиль находится вне зоны видимости, и
пользователь автосигнализации не в состоянии контролировать
процесс запуска двигателя.
8.

Перед тем как включать функцию дистанционного или

автоматического запуска двигателя необходимо:

убедиться в исправном состоянии автомобиля;

убедиться в наличии достаточного количества топлива, масла,

охлаждающей жидкости и т.д.;

установить параметры работы отопителя салона

(

кондиционера), обогрева стекол и других аксессуаров на

необходимые уровни;

установить регулятор обдува салона на циркуляцию воздуха, что

позволит более эффективно прогреть или охладить воздух в
автомобиле.

.  Никогда не передавайте брелки управления автосигнализацие...

Инструкция по эксплуатации Технические характеристики сигна…

Страница 4

4

Инструкция по эксплуатации

Технические характеристики сигнализации ……………………………………………… 5

Компоненты, входящие в комплект сигнализации ……………………………………. 6

Перечень охранных и сервисных функций сигнализации …………………………. 8

Брелки управления сигнализацией ………………………………………………………. 10

Назначение кнопок брелков ………………………………………………………………… 12

Настройка функций брелка ………………………………………………………………….. 16

Включение / выключение режимов работы сигнализации

с использованием курсорного способа …………………………………………………. 18

Управление сигнализацией

Включение режима охраны …………………………………………………………………. 20

Выключение режима охраны ……………………………………………………………….. 28

Самодиагностика сигнализации …………………………………………………………… 32

Охранные функции сигнализации …………………………………………………………. 36

Противоугонные функции сигнализации ………………………………………………… 40

Сервисные функции сигнализации ……………………………………………………….. 48

Запуск двигателя ……………………………………………………………………………….. 56

Подготовка к запуску двигателя на автомобилях с ручной КПП ………………. 58

Дистанционный запуск двигателя ………………………………………………………… 62

Автоматические запуски двигателя ……………………………………………………… 64

Персональный код экстренного отключения ………………………………………….. 67

Программирование охранных и сервисных функций сигнализации ………….. 68

Сводная таблица команд, выполняемых брелком ………………………………….. 71

Элементы питания брелков и их замена ……………………………………………….. 74

Гарантийные обязательства …………………………………………………………………. 75

Редакция №1 июль 2008 г

Содержание

 Инструкция по эксплуатации Технические характеристики сигна...

Технические характеристики

Страница 5

5

Несущая частота радиосигнала управления …………………………433,92 МГц
Максимальный радиус действия брелка в режиме передатчика ………. 600 м*

Максимальный радиус действия брелка в режиме пейджера …………. 1800 м*
Максимальный радиус действия брелка без обратной связи …………….. 15 м*
Тип датчика удара ……………………………………………………. пьезоэлектрический
Рабочая температура ………………………………………………… от –40 до +85 °С
Напряжение питания постоянного тока ………………………………………….. 9-18В
Ток, потребляемый сигнализацией в режиме охраны …………………. менее 15мА
Максимально допустимый ток на выходах:
· цепи подключения сирены ……………………………………………………………… 2А

· цепей подключения указателей поворота ………………… ………….. 2х 7,5А

· цепей управления электроприводами замков дверей …………………………. 20А

· цепи включения зажигания ……………………………………………………….. 25/30А

· цепи включения АСС ……………………………………………………………….. 25/30А

· цепи включения стартера ………………………………………………………….. 25/30А

· цепи блокировки двигателя ……………………………………………………….. 25/30А

· цепей дополнительных каналов управления ………………………………… 300 мА
Питание брелка с обратной связью ……… 1,5В (1 элемент питания типа ААА)
Питание брелка без обратной связи …….3В (1 элемент питания типа CR2032)

*

Дальность действия брелка и пейджера может уменьшаться в зависимости

от места установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.

Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют всем требованиям нормативных документов РФ.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются
и эксплуатируются в строгом соответствии с данной инструкцией.

Технические характеристики

Технические характеристики

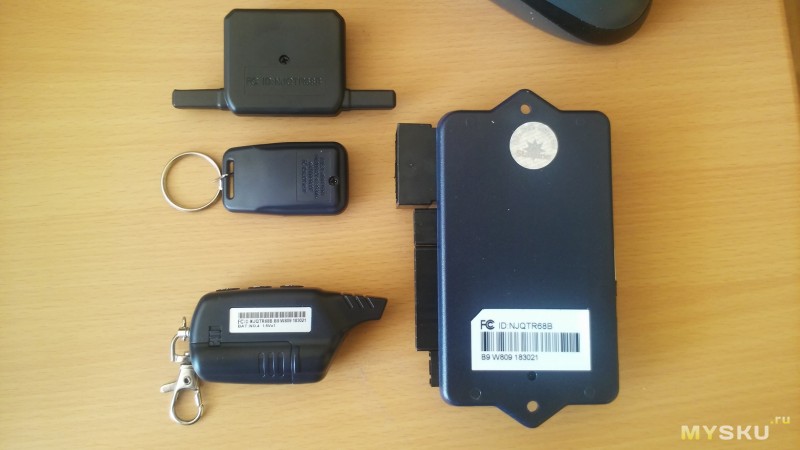

Компоненты входящие в комплект сигнализации

Страница 6

6

Инструкция по эксплуатации

1, 2 —

инструкции по установке и эксплуатации;

3 —

брелок дистанционного управления с обратной связью с жидкокристаллическим

(

ЖК) дисплеем;

4 —

батарейка для брелка с ЖК дисплеем;

5 —

брелок дистанционного управления без обратной связи;

6 —

центральный процессорный блок;

7 —

модуль приемопередатчика с антенной;

8 —

двухуровневый датчик удара;

9 —

двухсторонний скотч крепления приемопередатчика;

10 —

чехол для брелка с ЖК дисплеем;

11 —

кабель приемопередатчика;

12 —

кабель датчика удара;

13 —

кнопка капота;

14 —

сервисная кнопка Valet;

15 —

температурный датчик;

16 —

основной кабель с 18-контактным разъемом;

17 —

кабель центрального замка с 6-контактным разъемом;

18 —

силовой кабель питания и цепей запуска двигателя;

19 —

светодиодный индикатор

Компоненты входящие в комплект

сигнализации

Компоненты входящие в комплект сигнализации

Автосигнализации StarLine

Страница 7

Автосигнализации StarLine

Охранные и сервисные функции сигнализации

Страница 8

8

Инструкция по эксплуатации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (обычные реле / цифровые радиореле StarLIne DRR)
· Двери, капот, багажник – от открывания (кнопочные выключатели)
· Стояночный тормоз – от выключения (кнопочный выключатель)
· Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
· Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

· Оригинальный диалоговый код управления, защищенный от подбора и
перехвата специальным алгоритмом кодирования «свой-чужой»
· Запоминание исходного состояния при отключении питания и возврат в тоже
состояние при восстановлении питания
· Ограничение количества циклов тревоги от датчиков
· Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны
· Подача сигналов оповещения о тревоге на брелок с обратной связью
· Режим иммобилизатора
· Режим антиограбления
· Режим турботаймера
· Программируемое 2-шаговое выключение блокировок двигателя
· Программируемый персональный код экстренного отключения
· Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом
· Индикация состояния сигнализации светодиодом и на дисплее брелка
· Индикация причин срабатывания сигнализации по 9 зонам охраны
· Индикация неисправной зоны при включении режима охраны
· Индикация факта срабатывания сигнализации звуковыми сигналами
· Светодиодная индикация исправности концевых выключателей

Охранные и сервисные функции

сигнализации

Охранные и сервисные функции сигнализации

Сервисные функции сигнализации …

Страница 9

9

Сервисные функции сигнализации

· Режим бесшумной охраны
· Режим охраны с работающим двигателем
· Бесшумное включение / выключение режима охраны
· Включение / выключение режима охраны без брелка
· Обход зоны дверей на время задержки погасания салонного света
· Автоматический возврат в режим охраны при случайном выключении
· Дистанционное отключение датчиков по уровням в режиме охраны
· Дистанционное управление центральным замком
· Управление центральным замком от замка зажигания
· Двухшаговое отпирание замков дверей
· Двухимпульсное отпирание замков дверей
· Возможность реализации функции “комфорт”
· 4 дополнительных канала управления
· Управление освещением салона автомобиля
· Режим паника
· Режим поиска автомобиля
· Служебный режим Valet
· Режим вызова из автомобиля
· Защита от случайного нажатия кнопок брелков
· Звуковой и вибро режимы работы брелка с обратной связью
· Раздельная индикация температуры в салоне и под капотом автомобиля
· Режим энергосбережения брелка с жидкокристаллическим дисплеем
· Дистанционное программирование новых и стирание утерянных брелков
· Дистанционное программирование режимов и функций сигнализации
· Оперативный сброс программируемых функций на заводские установки
· Возможность работы с модулями StarLine Space и StarLine Messenger
· Индикация текущего времени, будильник, таймер

Функции запуска двигателя

· Дистанционный запуск / остановка двигателя
· Дистанционное продление работы запущенного двигателя
· Автоматический запуск двигателя по температуре, по будильнику, по таймеру
каждые 2, 3, 4 часа или 24 часа (суточный таймер)
· Выбор типа двигателя: бензин / дизель
· Выбор типа трансмиссии: автоматическая / ручная
· Контроль работы двигателя по сигналам таходатчика, генератора или
по пульсациям бортовой сети (по шумам)
· Автоматическая защита от перекрутки стартера при запуске двигателя
· Индикация времени работы запущенного двигателя на дисплее брелка

 Сервисные функции сигнализации ...

Брелки управления сигнализацией

Страница 10

10

Инструкция по эксплуатации

Брелок с обратной связью Брелок без обратной связи

Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы сигнализации могут изменяться путем
программирования.
Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим индикатором (ЖКИ) и 3-кнопочным брелком
управления без обратной связи со светодиодной индикацией (СДИ).
Назначение кнопок управления 1, 2 и 3 обоих брелков одинаково.
Динамический код управления брелков защищен от подбора и перехвата.
При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации
в режиме охраны, соответствующая информация передается на приемник
брелка с обратной связью и отображается на его индикаторе с одновременнным
включением звуковых и вибросигналов оповещения, одновременно включается
светодиодная подсветка индикатора.
В брелке с обратной связью использован оригинальный курсорный способ
выбора некоторых команд управления, при котором разным командам
соответствует своя иконка, высвечиваемая на индикаторе брелка.
Кроме этого, на индикатор брелка с обратной связью выводится информация
текущего времени, будильника, температуры двигателя и в салоне автомобиля.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1

Кнопка 2

Кнопка 3

Брелки управления сигнализацией

Брелки управления сигнализацией

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

Starline B9 китайская автомобильная сигнализация

Приветствую читателей mysku, состряпал несколько обзоров на разные товары, в этом обзоре пойдёт речь о китайских поделках для автомобилистов, а именно сигнализации Starline B9.

Коротко о продавце. Позиционирует себя как производитель сигнализаций, поэтому цены у него, по моему, самые низкие. Я брал по скидке два комплекта за 118,44USD, не стоит спешить это постоянная скидка, и цена не менялась в течении года. Я конечно спросил продавца о гарантиях и качестве, на что получил ответ: гарантия 1 год, качество отличное:) Оставим это на его совести, перейдём к товару.

Я, как автоэлектрик со стажем, установил уже много всевозможных сигнализаций, от самых дорогих до самых дешёвых, поэтому есть с чем сравнить этот экземпляр. Это не первая заказанная мной в этом магазине сигнализация, уже больше года трудится в нескольких авто такая B9 сигнализация, пока без проблем. Начнём…

Starline B9 с дистанционным запуском двигателя.
Брал сразу две, потому что было два заказа на установку, выиграл по цене очень мало, но и то хлеб. Продавец высылает в течении недели, Сингапуром или почтой Швейцарии, приходит за 2 недели в Литву.
Коробка плотная, поэтому китаец не утруждал себя упаковкой товара, просто обмотал пакетом и жёлтой лентой, этого вполне хватает, распаковал:

На коробке, а также на корпусе блока и пульте есть голограмма, на сколько она близка к оригиналу судите сами, я оригинал от Старлайна не видел.

В коробке всё уложено аккуратно, качество сборки пультов, блоков среднее, но не напрягает.
Инструкция на понятном русском языке.

Провода мягкие, цвет метала медный, утверждать что это чистая медь не могу, они намного твёрже советской меди. лудить и паять их не составит труда. Изоляция проводов не плавится от паяльника только на колодке проводов для дистанционного запуска.

Разберём всё что разбирается, посмотрим что спрятал китаец в чёрных коробочках:

Основной блок.
Всё тут красиво и без нареканий, управляется система микроконтроллером фирмы Microchip, пайка среднего качества, бывает и лучше, в одном экземпляре была замечена ручная пайка двух SMD деталек, видимо автомат не справился, пришлось подправлять вручную. Значит проверка качества есть.



Пульт управления.
Всё красиво, все детали, что могут трещать, звенеть проклеены, отрывается клей с трудом. Также пультик имеет чехол (очень криво пошит), но хорошо спасает от царапин и сколов при падении. Кстати фото пульта в разборе поможет самостоятельно заменить его корпус, всего один болтик и несколько слабых защёлок, ничего сложного.

Антенна двусторонней связи.
тоже самое, всё проклеено, аккуратно, связь уверенно в городе держит в пределах 300 метров, в полях возможно и заявленные 1000-1200 метров. В торговых центрах из стали тянуть не будет, ставьте машину чем ближе ко входу, возможно сигнал будет.

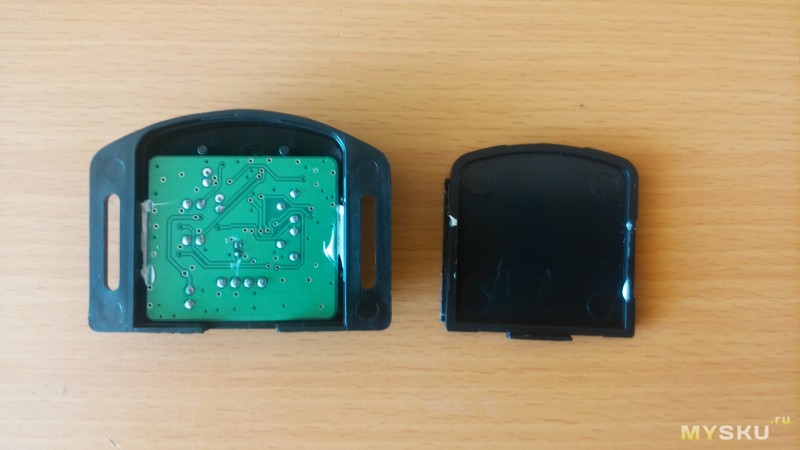

Датчик удара.
Датчик очень чувствительный, возможна установка на двустороннюю ленту.
В этом комплекте имеем датчик удара такой конструкции, читал в ранних обзорах, что можно отличить оригинал от не оригинала по схеме датчика, но не стоит забывать, прогресс не стоит на месте, датчики тоже обновляются и не один раз в год, поэтому даже оригинал может иметь несколько вариантов датчиков удара.

Вкратце: всё выглядит неплохо, сборка не подвальная, проверка качества есть.

Плюсы:
цена,
возможность автозапуска,
несложная установка,
инструкция на русском.
за год эксплуатации двух таких сигнализаций проблем не замечено.

Минусы:
модель уже устала,
без дополнительных дороботок, подходит только для старых машин до 2005-2006 годов без кан шины.

Теперь немного об установке и эксплуатации.
Конкретный экземпляр установит любой, кто имеет понятие об установке сигнализаций, подводных камней нет, всё как у всех. Основное, на что нужно обратить внимание, это провод на тахометр, его обязательно нужно подключить именно на сигнал тахометра, не на датчик масла, не слежение вольтажа бортовой сети авто, потому что автозапуск отслеживает состояние только этого сигнала с точностью, иначе можете быстро вывести из строя стартер авто!
Система с дистанционным автозапуском подразумевает отключение заводского иммобилайзера, многие этого боятся, ведь ослабевает защита авто, несомненно это так, но для воров это тоже не проблема, заводской иммобилайзер отключается очень быстро программно или заменой блоков в целом. А вот установка независимого иммобилайзера остановит многих воров от быстрого угона, но и тут мы не можем применить такую систему, иначе она будет блокировать запуск авто от сигнализации, ставить или нет автозапуск решает хозяин авто сам.

Кратко о системах.
Открою многим несколько секретов, после которых сможете уличить мастера по установке во лжи, и накручивании ценника на установку.
Итак, мы хотим установить сигнализацию с/без автозапуском, мастер вам озвучивает цены на работу разных фирм сигнализаций, имейте ввиду 99 проц. сигнализаций устанавливаются абсолютно одинаково, и брать дороже или дешевле за работу за разные экземпляры нет смысла, отличие в цене тут только в этом самом автозапуске, в остальном всё одинаково.
Также и с моделями авто, например для меня нет разницы ни по времени, ни по трудозатратам установка сигнализации в Мерседес, Ауди, Вольво или Бмв, время установки от 4 до 7 часов, если вы пригнали машину например Ауди и вам говорят, что будут копаться с ней весь день, а вот если бы Вольво то за 4 часа, не верьте, одному мастеру установить простую систему займёт 4 часа в любую машину!, сложные системы максимум один рабочий день.
Также многие установщики берут доп. плату за подключение ништяков, таких как дистанционное открытие багажника, автозакрытие люка и окон, вежливая подсветка и тд., если в машине они есть с завода, мастеру займёт при установке не более 5 лишних минут соединить нужный провод, а если авто имеет кан шину, то просто включить нужную функцию.

Мифы о сигнализациях.
Много читал в интернетах плохих отзывов о разных системах, глючат, не становятся под охрану, не открывают центральный замок и тд. так вот в 90 проц. случаев виновата в этом машина! что-то испортилось в центральном замке, в подсветке салона, в замке зажигания, и все сразу грешат на сигнализацию.
Современные системы даже китайских производителей, даже самые дешёвые работают вполне устойчиво и без каких либо проблем. У нас ранее были популярны Шериф и Монгуст, обе фирмы были хороши лет 5 назад, теперь же по качеству их опережают даже китайцы, это моё субъективное мнение, основанное на опыте, более систем этих фирм я не устанавливаю.
Наслышен о призе Старлайна, кто взломает код их последних систем получит много денег) только они не учли одного, вору это не за чем, да кодграббер упрощает проникновение в авто, но и без него злоумышленник попадёт в авто без проблем, и если надо заведёт и уедет, а если не заведёт утянет на галстуке. Если ваша машина заказана, она уедет в любом случае с любым противоугонным комплексом, замечу не только с сигнализацией, а с целым комплексом.
Поэтому какая сигнализация лучше всех, оставим это для рекламщиков и маркетологов, с реалиями это не имеет ничего общего. Вас спасёт только выплата КАСКО:) поэтому если боитесь, что ваше авто угонят, не вкладывайте все деньги в противоугонные системы, установите простую удобную для вас по цене и эксплуатации систему и потратьте съэкономленные на установке деньги на страховку КАСКО.
Я советую выбирать сигнализацию по удобству управления пультом, и чтобы она не мешала вам наслаждаться вождением.
На возникшие вопросы с удовольствием отвечу и поспорю в комментах.

Следующий обзор готовлю о недорогом иммобилайзере, там поговорим об угоне более обширно.

StarLine официальный сайт — ООО «НПО «СтарЛайн»

Menu

  • Главная
  • Каталог
  • О компании
  •   —   Компания StarLine
  •   —   Технологии умной защиты
  •   —   Сертификаты соответствия
  •   —   Благотворительный фонд Финист
  •   —   Вакансии
  •   —   Логистика
  •   —   Контакты
  • Новости
  •   —   Новинки
  •   —   Видео-обзоры
  •   —   StarLine вернул
  •   —   Специальные предложения
  •   —   События
  •   —   Благотворительный фонд Финист
  •   —   СТОП-Контрафакт
  •   —   СМИ о нас
  • Где установить
  •   —   Где купить и установить
  •   —   Авторизованные Партнеры по Умной Безопасности
  • Поддержка
  •   —   Поддержка 24/7
  •   —   Региональные представители
  •   —   Сервис-центры

Social Link

  • Facebook
  • Twitter
  • Instagram
  • youtube
  • vk

© StarLine 2009-2019

Starline Научно-производственное объединение СтарЛайн. Умное и надежное охранное оборудование Starline Научно-производственное объединение СтарЛайн. Умное и надежное охранное оборудование
  • Главная
  • Каталог
  • О компании
    • Компания StarLine
    • Технологии умной защиты
    • Сертификаты соответствия
    • Благотворительный фонд Финист
    • Вакансии
    • Логистика
    • Контакты
  • Новости
    • Новинки
    • Видео-обзоры
    • StarLine вернул
    • Специальные предложения
    • События
    • Благотворительный фонд Финист
    • СТОП-Контрафакт
    • СМИ о нас
  • Где установить
    • Где купить и установить
    • Авторизованные Партнеры по Умной Безопасности

Инструкция и руководство на русском

Обязательные меры безопасности при использовании функции за…

Внимание

ВНИМАНИЕ !

Обязательные меры безопасности при использовании

функции запуска двигателя.

Необходимо помнить, что автомобиль является средством повышенной
опасности. Раздел 12.8. правил дорожного движения гласит: “Водитель может
покидать свое место или оставлять транспортное средство, если им приняты
необходимые меры, исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.

Перед эксплуатацией автосигнализации STARLINE Twage В9 внимательно
ознакомьтесь с мерами безопасного использования функции дистанционного
или автоматического запуска двигателя, изложенными ниже.
1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
2. Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность движения
автомобиля.
3. Оставляя автомобиль, обязательно устанавливайте рычаг управления
автоматической трансмиссии в положении “PARK”, а рычаг переключения ручной
коробки передач – в нейтральное положение.
4. Если в Вашем автомобиле используется ручная коробка передач, то перед
включением функции дистанционного или автоматического запуска двигателя
обязательно выполняйте процедуру подготовки к запуску двигателя
“программную нейтраль”.
5. Никогда не запускайте двигатель автомобиля в отсутствии водителя, если
кто-либо находится перед автомобилем или позади него.
6. Никогда не передавайте брелки управления автосигнализацией детям, а
также другим лицам без их предварительного ознакомления с настоящей
инструкцией.
7. На автомобилях с ручной коробкой передач не рекомендуется производить
дистанционный или автоматический запуск двигателя, если автомобиль
находится вне зоны видимости, и пользователь автосигнализации не в состоянии
контролировать процесс запуска двигателя.
8.

Перед тем как включать функцию дистанционного или автоматического

запуска двигателя необходимо:
— убедиться в исправном состоянии автомобиля;
— убедиться в наличии достаточного количества топлива, масла, охлаждающей
жидкости и т.д.;
— установить параметры работы отопителя салона (кондиционера), обогрева
стекол и других аксессуаров на необходимые уровни;
— установить регулятор обдува салона на циркуляцию воздуха, что позволит
более эффективно прогреть или охладить воздух в автомобиле.

 Обязательные меры безопасности при использовании функции за...

Инструкция по эксплуатации и установке Благодарим Вас за вы…

Страница 2

2

Инструкция по эксплуатации и установке

Благодарим Вас за выбор автосигнализации

модельного ряда StarLine с двухсторонней связью

и дистанционным запуском двигателя.

Ее появление стало возможным, благодаря коллективному

творчеству российских инженеров-разработчиков,

американских специалистов в области микроэлектроники

и тайваньских производителей высокотехнологичных

автомобильных систем охраны.

Чтобы автосигнализация смогла наиболее эффективно

выполнять свои охранные и сервисные функции,

рекомендуем доверить ее установку на автомобиль

установщикам-профессионалам.

Надеемся, что система не обманет Ваших ожиданий,

придаст Вам уверенность в сохранности Вашего автомобиля

и существенно повысит его комфортность

за счет разнообразных сервисных функций.

Редакция №5

 Инструкция по эксплуатации и установке Благодарим Вас за вы...

Содержание Инструкция по эксплуатации сигнализации Компонен…

Страница 3

3

Twage B9

Содержание

Инструкция по эксплуатации сигнализации

Компоненты, входящие в комплект сигнализации …………………………………….. 4

Технические характеристики сигнализации ………………………………………………. 4

Возможности сигнализации …………………………………………………………………….. 5

Брелки управления сигнализацией ………………………………………………………….. 7

Включение / выключение режимов работы сигнализации

с использованием курсорного способа ……………………………………………… 13

Управление сигнализацией ……………………………………………………………………. 15

Самодиагностика при включении / выключении режима охраны ……………… 22

Охранные функции сигнализации ………………………………………………………….. 23

Противоугонные функции сигнализации …………………………………………………. 25

Сервисные функции сигнализации …………………………………………………………. 28

Персональный код экстренного отключения …………………………………………… 36

Запись кодов цифровых радиореле блокировки двигателя ……………………… 37

Запись кодов брелков ………………………………………………………………………….. 38

Запуск двигателя …………………………………………………………………………………. 39

Светодиодная индикация состояния сигнализации …………………………………. 44

Программирование охранных и сервисных функций сигнализации ………….. 45

Программирование параметров запуска двигателя ………………………………… 50

Инструкция по установке сигнализации

Рекомендации по размещению и монтажу компонентов …………………………. 53

Рекомендации по прокладке и подключению проводов ………………………….. 54

Схемы подключения сигнализации ……………………………………………………….. 63

Временные диаграммы работы сигнализации при дистанционном

запуске двигателя ………………………………………………………………………………… 66

Гарантийные обязательства ………………………………………………………………….. 67

 Содержание Инструкция по эксплуатации сигнализации Компонен...

Инструкция по эксплуатации и установке Компоненты, входящие…

Страница 4

4

Инструкция по эксплуатации и установке

Компоненты, входящие в комплект сигнализации

1 брелок дистанционного управления с жидкокристаллическим дисплеем и
обратной связью, 1 брелок дистанционного управления без обратной связи,
центральный процессорный блок, модуль приемопередатчика с антенной, c
кнопкой аварийного вызова водителя и c датчиком температуры в салоне
автомобиля, датчик температуры двигателя, двухуровневый датчик удара,
светодиодный индикатор, сервисная кнопка Valet, кнопка капота, комплект
кабелей, памятка пользователя, инструкция по эксплуатации и установке.

Технические характеристики

Несущая частота радиосигнала управления …………………………433,92 МГц
Максимальный радиус действия брелка в режиме передатчика ………. 600 м*
Максимальный радиус действия брелка в режиме пейджера …………. 1200 м*
Максимальный радиус действия брелка без обратной связи …………….. 15 м*
Тип датчика удара ……………………………………………………. пьезоэлектрический
Рабочая температура ………………………………………………… от –40 до +85 °С
Напряжение питания постоянного тока ………………………………………….. 9-18В
Ток, потребляемый сигнализацией в режиме охраны …………………. менее 15мА
Максимально допустимый ток на выходах:
· цепи подключения сирены ……………………………………………………………… 2А

· цепей подключения габаритных огней …………………………………………. 2х 7,5А

· цепей управления электроприводами замков дверей …………………………. 20А

· цепи включения зажигания ……………………………………………………….. 25/30А

· цепи включения АСС ……………………………………………………………….. 25/30А

· цепи включения стартера ………………………………………………………….. 25/30А

· цепи блокировки двигателя ……………………………………………………….. 25/30А

· цепей дополнительных каналов управления ………………………………… 300 мА
Питание брелка с обратной связью – 1,5В (1 элемент питания типа ААА)
Питание брелка без обратной связи – 3В (1 элемент питания типа CR2032)

* Дальность действия брелка и пейджера может уменьшаться в зависимости
от места установки приемопередатчика, месторасположения автомобиля и
пользователя, радиочастотных помех, погодных условий, напряжения
автомобильного аккумулятора и напряжения элемента питания брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют всем требованиям нормативных документов РФ.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются
и эксплуатируются в строгом соответствии с данной инструкцией.

 Инструкция по эксплуатации и установке Компоненты, входящие...

Twage b9 возможности сигнализации

Страница 5

5

Twage B9

Возможности сигнализации

Охраняемые зоны автомобиля и способы их защиты

· Двигатель – от запуска (обычные реле / цифровые радиореле StarLIne DRR)
· Двери, капот, багажник – от открывания (кнопочные выключатели)
· Стояночный тормоз – от выключения (кнопочный выключатель)
· Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
· Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

· Оригинальный динамический код управления, защищенный от подбора и
перехвата диалоговым алгоритмом кодирования «свой-чужой»
· Запоминание исходного состояния при отключении питания и возврат в тоже
состояние при восстановлении питания
· Ограничение количества циклов тревоги от датчиков
· Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации

· Включение сигналов тревоги при срабатывании датчиков в режиме охраны
· Подача сигналов оповещения о тревоге на брелок с обратной связью
· Режим иммобилизатора
· Режим антиограбления
· Режим турботаймера
· Программируемое 2-шаговое выключение блокировок двигателя
· Программируемый персональный код экстренного отключения
· Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

· Автоматический контроль охранных датчиков с отключением неисправных
и сообщением об этом
· Индикация состояния сигнализации светодиодом и на дисплее брелка
· Индикация причин срабатывания сигнализации по 9 зонам охраны
· Индикация неисправной зоны при включении режима охраны
· Индикация факта срабатывания сигнализации звуковыми сигналами
· Светодиодная индикация исправности концевых выключателей
· Световая сигнализация открытых дверей

Twage b9 возможности сигнализации

Инструкция по эксплуатации и установке Сервисные функции си…

Страница 6

6

Инструкция по эксплуатации и установке

Сервисные функции сигнализации

· Режим бесшумной охраны
· Режим охраны с работающим двигателем
· Бесшумное включение / выключение режима охраны
· Включение / выключение режима охраны без брелка
· Обход зоны дверей на время задержки погасания салонного света
· Автоматический возврат в режим охраны при случайном выключении
· Дистанционное отключение датчиков по уровням в режиме охраны
· Дистанционное управление центральным замком
· Управление центральным замком от замка зажигания
· Двухшаговое отпирание замков дверей
· Двухимпульсное отпирание замков дверей
· Возможность реализации функции “комфорт”
· 4 дополнительных канала управления
· Управление освещением салона автомобиля
· Режим паника
· Режим поиска автомобиля
· Служебный режим Valet

· Режим вызова из автомобиля
· Защита от случайного нажатия кнопок брелков
· Звуковой и вибро режимы работы брелка с обратной связью
· Раздельная индикация температуры в салоне и под капотом автомобиля
· Режим энергосбережения брелка с жидкокристаллическим дисплеем
· Дистанционное программирование новых и стирание утерянных брелков
· Дистанционное программирование режимов и функций сигнализации
· Оперативный сброс программируемых функций на заводские установки
· Возможность работы с охранно-поисковым GSM/GPS модулем StarLine Space
· Индикация текущего времени, будильник, таймер

Функции запуска двигателя

· Дистанционный запуск / остановка двигателя
· Дистанционное продление работы запущенного двигателя
· Автоматический запуск двигателя по температуре, по будильнику, по таймеру

каждые 2, 3, 4 часа или 24 часа (суточный таймер)
· Выбор типа двигателя: бензин / дизель
· Выбор типа трансмиссии: автоматическая / ручная
· Контроль работы двигателя по сигналам таходатчика, генератора или

по изменению напряжения бортовой сети
· Автоматическая защита от перекрутки стартера при запуске двигателя
· Индикация времени работы запущенного двигателя на дисплее брелка

 Инструкция по эксплуатации и установке Сервисные функции си...

Twage b9, Брелки управления сигнализацией

Страница 7

7

Twage B9

Брелок с обратной связью Брелок без обратной связи

Брелки управления сигнализацией

Сигнализация выполняет заложенные в нее функции либо автоматически, либо
по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и
некоторые параметры работы системы могут изменяться путем
программирования.
Сигнализация комплектуется 3-кнопочным брелком управления с обратной
связью и жидкокристаллическим индикатором (ЖКИ) и 3-кнопочным брелком
управления без обратной связи со светодиодной индикацией (СДИ).
Назначение кнопок управления 1, 2 и 3 обоих брелков одинаково.
Динамический код управления брелков защищен от подбора и перехвата.
При выполнении сигнализацией команд посланных с любого брелка, изменении
параметров и режимов работы сигнализации или срабатывания сигнализации
в режиме охраны, соответствующая информация передается на приемник
брелка с обратной связью и отображается на его индикаторе с одновременнным
включением звуковых и вибросигналов оповещения, включается
люминесцентная подсветка индикатора.
В брелке с обратной связью использован оригинальный курсорный способ
выбора некоторых команд управления, при котором разным командам
соответствует своя иконка, высвечиваемая на индикаторе брелка.
Кроме этого, на индикатор брелка с обратной связью выводится информация
текущего времени, будильника, таймера обратного отсчета времени,
температуры в салоне автомобиля, температуры в подкапотном пространстве
или температуры двигателя.

Кнопка 1 Кнопка 2 Кнопка 3

Кнопка 1

Кнопка 2

Кнопка 3

Twage b9, Брелки управления сигнализацией

Назначение кнопок брелков

Страница 8

8

Инструкция по эксплуатации и установке

Назначение кнопок брелков

Кнопка 1
• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
• Включение режима охраны без звукового подтверждения (последовательное

нажатие)
• Отключение / включение датчика удара по уровням (двойное нажатие)
• Запирание замков дверей при включенном зажигании (одинарное нажатие)
Кнопка 2
• Выключение режима охраны со звуковым подтверждением (одинарное

нажатие)
• Выключение режима охраны без звукового подтверждения (последовательное

нажатие)
• Отключение / включение дополнительного датчика по уровням (двойное

нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Выключение режима антиограбления (два одинарных нажатия)
• Прерывание сигналов тревоги (одинарное нажатие)
Кнопка 3
• Контроль состояния сигнализации и температуры в салоне автомобиля

(одинарное нажатие)
• Включение режима «поиск» и контроль температуры двигателя (двойное

нажатие)
• Активизация дополнительного канала №3 (последовательное нажатие)
• Активизация курсорного выбора следующих функций: автоматический запуск

по будильнику, автоматический запуск по таймеру, автоматический запуск по

температуре, режим сервисного обслуживания, режим турботаймера, режим

иммобилизатора, автоматическое включение режима охраны (длительное

нажатие)
• Включение режима установки текущего времени, показаний будильника и

таймера обратного отсчета (длительное нажатие)
Кнопки 1 и 2 последовательно
• Включение режима бесшумной охраны с выключением звуковых сигналов

подтверждения
Кнопки 1 и 3 последовательно
• Запуск двигателя или продление работы уже запущенного двигателя
Кнопка 2, затем кнопка 1
• Включение режима охраны с работающим двигателем (одинарные нажатия)

Назначение кнопок брелков

Twage b9

Страница 9

9

Twage B9

Кнопки 2 и 3 последовательно
• Остановка двигателя
Кнопки 3 и 1 последовательно
• Активизация дополнительного канала №1
Кнопки 3 и 2 последовательно
• Активизация дополнительного канала №2
Кнопки 1 + 2 одновременно
• Включение режима «паника» (длительное нажатие при выключенном

зажигании)
• Включение режима антиограбления (длительное нажатие при включенном

зажигании)
Кнопка 1 + 3 одновременно
• Включение блокировки кнопок брелка (одинарное нажатие)
Кнопки 2 + 3 одновременно
• Выключение блокировки кнопок брелка (одинарное нажатие)

Продолжительность нажатия кнопок брелков

Для того, чтобы сигнализация адекватно реагировала на сигналы управления
поданные с брелков, крайне важна длительность нажатия кнопок брелков.
При дальнейшем описании алгоритмов работы сигнализации в тексте будут
использоваться следующие определения продолжительности нажатия кнопок
брелков управления:
• Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью
менее 0,5 секунды.
• Длительное нажатие кнопки — нажатие и удержание кнопки брелка до
появления мелодичного звукового сигнала (для брелка с обратной связью),
до загорания зеленого светодиода (для брелка без обратной связи).
• Двойное нажатие кнопки два нажатия одной кнопки в течение 0,5 секунд.
• Последовательное нажатие кнопок — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным, второе нажатие —
кратковременным.

Twage b9

Жидкокристаллический дисплей брелка

Страница 10

10

Инструкция по эксплуатации и установке

Иконки с буквенным обозначением – индикация команд,

режимов работы сигнализации

Режим автозапуска по будильнику (вкл/выкл)

Режим автозапуска по таймеру (вкл/выкл)

Режима автозапуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим турботаймера (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилизатора (вкл/выкл)

Блокировка кнопок брелка включена

Режим экстренного отключения ПИН -кодом включен

Режим ручной коробки передач включен

Жидкокристаллический дисплей брелка

Жидкокристаллический дисплей брелка

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
