Установка автосигнализации Starline A93 на Lada Priora Lux 2014-15

Автомобиль Lada Priora

1. Для доступа к разъёму замка зажигания снять нижнюю часть кожуха рулевого вала. Для этого необходимо снять пластиковую накладку под рулевой колонкой, освободив фиксаторы, затем снять нижнюю часть кожуха (крепление на трёх саморезах и двух винтах).

Установка автосигнализации Starline A93 на Lada Priora LuxКожух рулевого вала. Общий вид

Установка автосигнализации Starline A93 на Lada Priora LuxФиксаторы крепления пластиковой накладки

Установка автосигнализации Starline A93 на Lada Priora Lux

Пластиковая накладка снята

Установка автосигнализации Starline A93 на Lada Priora LuxСаморезы и винты крепления кожуха рулевого вала

Установка автосигнализации Starline A93 на Lada Priora LuxНижняя часть кожуха рулевого вала снята

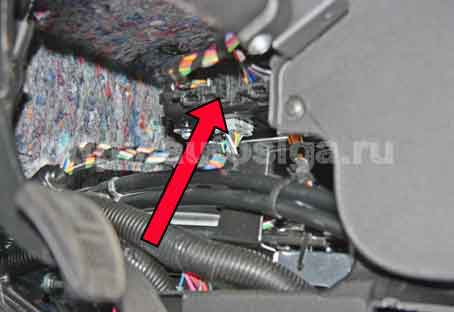

2. Для доступа к блоку ВСМ снять левую боковую накладку центрального тоннеля (крепление на одном саморезе). Затем снять блок ВСМ (крепление на болте и гайке).

Установка автосигнализации Starline A93 на Lada Priora LuxСаморез крепления боковой накладки

Установка автосигнализации Starline A93 на Lada Priora LuxБоковая накладка снята

Установка автосигнализации Starline A93 на Lada Priora LuxБолт и гайка крепления блока ВСМ

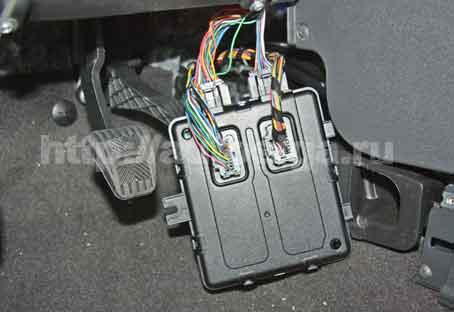

Установка автосигнализации Starline A93 на Lada Priora LuxБлок ВСМ снят

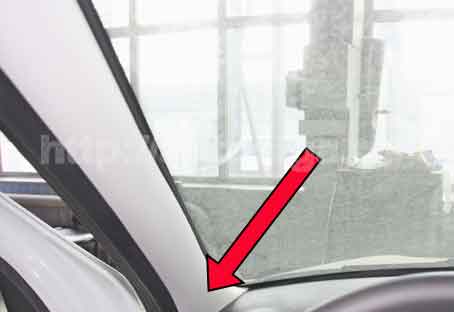

3. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

Установка автосигнализации Starline A93 на Lada Priora LuxВозможное место установки антенного модуля

Установка автосигнализации Starline A93 на Lada Priora LuxМесто установки светодиода

4. Установить под капотом сирену (крепить на гайку) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

Установка автосигнализации Starline A93 на Lada Priora LuxВозможное место установки сирены

Установка автосигнализации Starline A93 на Lada Priora LuxСирена установлена

Установка автосигнализации Starline A93 на Lada Priora LuxМесто установки датчика температуры двигателя

Установка автосигнализации Starline A93 на Lada Priora LuxДатчик температуры закреплён на патрубке с помощью стяжек

Установка автосигнализации Starline A93 на Lada Priora LuxШтатный уплотнитель. Вид со стороны салона

5. Центральный блок автосигнализации StarLine А93 закрепить справа над блоком ВСМ.

Установка автосигнализации Starline A93 на Lada Priora LuxПример расположения центрального блока автосигнализации

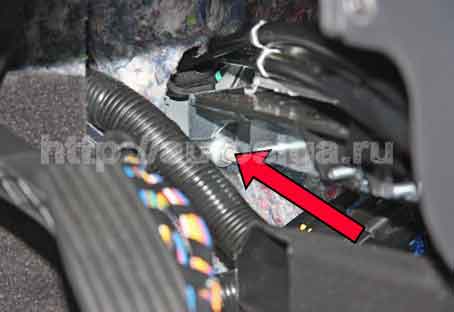

6. Выполнить подключение массы сигнализации StarLine слева внизу под блоком ВСМ под штатную гайку.

Установка автосигнализации Starline A93 на Lada Priora LuxПодключение массы

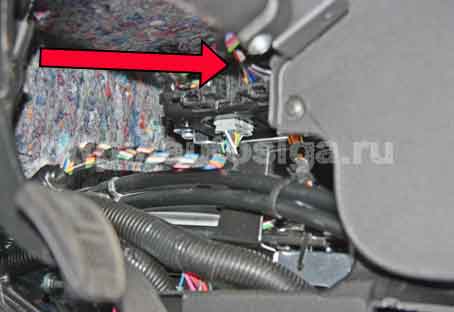

7. Выполнить подключение СAN-шины и LIN-шины StarLine в жгуте разъёма 3 блока ВСМ.

Установка автосигнализации Starline A93 на Lada Priora LuxУсловная нумерация разъёмов на блоке ВСМ

Установка автосигнализации Starline A93 на Lada Priora LuxCAN-шина (жёлто-красный, pin 16 и серый, pin 15)

Установка автосигнализации Starline A93 на Lada Priora LuxLIN-шина (сине-белый, pin 8)

Установка автосигнализации Starline A93 на Lada Priora LuxПодключение LIN-шины

8. Выполнить подключение концевика багажника в жгуте разъёма 3 блока ВСМ.

Установка автосигнализации Starline A93 на Lada Priora LuxКонцевик багажника (жёлтый, pin 14)

Выполнить подключение концевика капота в жгуте разъёма 2 блока ВСМ.

Установка автосигнализации Starline A93 на Lada Priora LuxКонцевик капота (бело-чёрный, pin 15)

Установка автосигнализации Starline A93 на Lada Priora LuxПодключение концевика капота и багажника

9. В жгуте разъёма 2 на блоке ВСМ выполнить подключение альтернативного управления световыми сигналами (чёрно-белый провод разъёма Х3 сигнализации Starline).

Установка автосигнализации Starline A93 на Lada Priora LuxУправление световыми сигналами (красный, pin 5)

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны на замке зажигания.

Установка автосигнализации Starline A93 на Lada Priora LuxПровода штатной антенны (зелёный и белый)

11. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание охранного комплекса и силового модуля автозапуска.

Установка автосигнализации Starline A93 на Lada Priora LuxЗажигание (сине-чёрный)

Установка автосигнализации Starline A93 на Lada Priora LuxСтартер (красный)

Установка автосигнализации Starline A93 на Lada Priora LuxПитание + 12В (коричневый)

12. Запрограммировать охранные и сервисные функции Starline A93 (см. инструкцию по установке, раздел «Главное меню программирования функций автосигнализации», Таблица 1).

13. Запрограммировать параметры запуска автомобиля (см. инструкцию по установке, раздел «Главное меню программирования функций автосигнализации», таблица 2).

Установка автосигнализации Starline A93 на Lada Priora Lux
14. Отрегулировать чувствительность настройки датчика удара и наклона (см. инструкцию по установке, раздел «Подключение приемопередатчика (антенного модуля) и настройка датчика удара и наклона»). Заводские значения чувствительности: предупредительный уровень датчика удара — 10, тревожный уровень датчика удара — 5, датчик наклона и перемещения — 5. После настройки проверить работу датчиков, при необходимости процедуру настройки повторить.

15. Проверить работоспособность автосигнализации Starline A93. Сборку салона производить в обратной последовательности.

По материалам сайта install.starline.ru
