Карбюратор скутера. Правильная регулировка — АвтоМотоЦентр — Ремонт и обслуживание автомобилей, квадроциклов и мототехники

Карбюратор скутера. Правильная регулировка
Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое. Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной.

К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора.

Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор.

Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.

Настройка карбюратора на холстом ходу и низких оборотах

Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:

  1. Скутер тяжело заводиться и все время норовит заглохнуть
  2. Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
  3. При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
  4. Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.

Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:

  1. Неровный, плавающий холостой ход двигателя
  2. Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
  3. Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.

Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.

На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.

Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.

После того как вы установили винт качества в нужное положение, нужно завести скутер и с помощью винта количества оборотов найти точку в которой холостой ход будет наиболее ровным.

Настройка карбюратора на средних оборотах

Добившись нормальной работы двигателя на низких и холостых оборотах, приступайте, к регулировке карбюратора на средних оборотах двигателя. В целом признаки слишком бедной и слишком богатой смеси для средних и низких оборотов совпадают, так что повторно перечислять их не будем.

Важно понимать, что винт качества практически ни как не влияет на топливную смесь в среднем режиме работы двигателя. Здесь для регулировки используется игла дросселя, что находиться в дроссельной заслонке. Обычно ее можно перемещать вверх вниз. На большинстве скутеров иметься пять значений положений иглы. В стоковом варианте игла находиться на среднем значении. При поднятии иглы вверх смесь на средних оборотах обогащается, и наоборот если иглу опустить, то смесь станет беднее.

Настройка карбюратора на высоких оборотах

Регулировка качества смеси на высоких оборотах двигателя ( при полностью открытой дроссельной заслонке ) возможна лишь с помощью подбора размера главного жиклера.

Если двигателю не хватает топлива ( бедная смесь ), то следует установить жиклер большего размера, и наоборот если смесь слишком богатая, следует установить жиклер меньшего размера. Размер жиклера как правило выбит прямо на нем. Разуметься, замена жиклера это процедура требующая определенных трудовых затрат, а потому производить ее стоит, только в случае действительной необходимости. Вот признаки, на которые следует обратить внимание.

Признаки бедной смеси:

  1. Когда скутер достигает максимальной скорости, слышны хлопки из карбюратора
  2. Свеча зажигания абсолютно белая. Иногда также электроды плавиться от слишком высокой температуры
  3. Плохой разгон и плохая реакция на поворот ручки газа у верхних пределов

Признаки богатой смеси:

  1. Значительный перерасход бензина
  2. Черный нагар на свечи зажигания
  3. Черный дым и хлопки из глушителя ( если смесь догорает уже там ).
  4. В особо тяжелых случаях после того как ручка газа убирается с максимального положения это сопровождается не снижением, а наоборот увеличением оборотов.

Признаки правильно настроенного карбюратора

Как же понять, что вы правильно настроили карбюратор, и дальнейшая регулировка не требуется. Оптимально настроенный карбюратор можно определить по следующим признакам:

  1. Отсутствие хлопков в карбюраторе и глушителе
  2. Двигатель ведет себя ровно во всем диапазоне оборотов. Динамика скутера также ровная, нет никаких скачков
  3. Нет перерасхода бензина. Расход не выходит из указанных производителем пределов.
  4. Ручка газа информативна при любых оборотах
  5. Цвет свечи зажигания слегка коричневый. Нет нагара или оплавленных электродов.

Вместо заключения

Проводить настройку карбюратора следует лишь на прогретом двигателе. Перед регулировкой карбюратор желательно хорошо почистить. Грязь и прочие нежелательные частицы не дадут провести настройку правильно. Также проверьте, в каком состоянии находиться воздушный фильтр. Он не должен быть забит. Забитый воздушный фильтр приведет к нарушению нормальной пропорции топливной смеси. Желательно также убедиться, что компрессия в цилиндре не ниже нормы. Проводя настройку, вы должны быть, уверены, что отсутствует влияние каких-либо других факторов и скутер находиться в нормальном рабочем состоянии, иначе вы просто в пустую, потратите время.

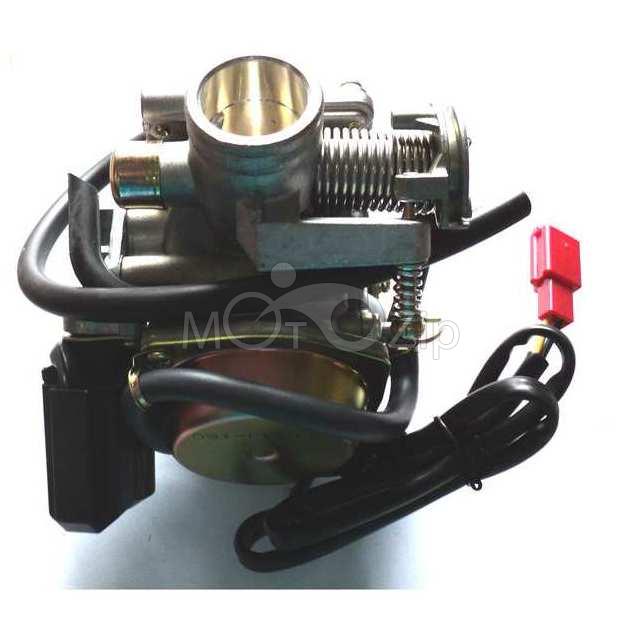

Карбюратор 139QMB (PD18J) GY6 скутера 4Т 50-80cc.

Купить Карбюратор 139QMB (PD18J) GY6 скутера 4Т 50-80cc. — (фото, цена, описание, отзывы) Вы можете с доставкой в следущие города Антополь, Барановичи, Барань, Бегомль, Белицк, Белоозерск, Белыничи, Береза, Березино, Березовка, Бешенковичи, Бобр, Бобруйск, Богушевск, Болбасово, Большая Берестовица, Борисов, Боровуха, Браслав, Брест, Буда-Кошелево, Быхов, Василевичи, Верхнедвинск, Ветка, Ветрино, Вилейка, Витебск, Волковыск, Воложин, Вороново, Воропаево, Высокое, Ганцевичи, Глубокое, Глуск, Глуша, Гомель, Горки, Городея, Городище, Городок, Гродно, Давид-Городок, Дзержинск, Дисна, Добруш, Докшицы, Дрибин, Дрогичин, Дубровно, Дятлово, Езерище, Ельск, Жабинка, Желудок, Житковичи, Жлобин, Жодино, Заречье, Заславль, Зеленый Бор, Зельва, Иваново, Ивацевичи, Ивенец, Ивье, Калинковичи, Каменец, Кировск, Клецк, Климовичи, Кличев, Кобрин, Козловщина, Копаткевичи, Копыль, Кореличи, Корма, Коссово, Костюковичи, Коханово, Красная Слобода, Краснополье, Красносельский, Кривичи, Кричев, Круглое, Крупки, Лельчицы, Лепель, Лида, Лиозно, Логишин, Логойск, Лунинец, Любань, Любча, Ляховичи, Малорита, Марьина Горка (Пуховичи), Мачулищи, Микашевичи, Миоры, Мир, Могилев, Мозырь, Молодечно, Мосты, Мстиславль, Наровля, Негорелое, Несвиж, Новогрудок, Новоельня, Новолукомль, Новополоцк, Оболь, Озаричи, Октябрьский, Ореховск, Орша, Осиповичи, Острино, Островец, Ошмяны, Паричи, Петриков, Пинск, Плещеницы, Подсвилье, Полоцк, Порозово, Поставы, Правдинский, Пружаны, Радошковичи, Радунь, Речица, Рогачев, Россь, Руба, Руденск, Ружаны, Светлогорск,Свирь, Свислочь, Сенно, Скидель, Славгород, Слоним, Слуцк, Смиловичи, Смолевичи, Сморгонь, Солигорск, Сопоцкин, Старобин, Старые Дороги, Столбцы, Столин, Стрешин, Сураж, Телеханы, Тереховка, Толочин, Туров, Уваровичи, Узда, Улла, Уречье, Ушачи, Фаниполь, Хойники, Чаусы, Чашники, Червень, Чериков, Чечерск, Шарковщина, Шерешево, Шклов, Шумилино, Щучин, Юратишки и другие.
По вопросам доставки в конкретные города уточняйте у менеджеров магазина при заказе товара.

Регулировка карбюратора на скутере — как отрегулировать карбюратор правильно

Прежде чем настраивать, следует проверить карбюратор на наличие мусора. Если есть, тогда чистим и моем водой. Изначально следует прогреть двигатель – это главное условие перед началом корректировки.

Карбюратор настаивать нужно несколькими этапами, которые включают:

  1. Холостой ход, его корректировка;
  2. Проверку состава смеси и ее качества, за счет винта;
  3. Проверку состава смеси за счет иглы;
  4. Корректировка уровня топлива в поплавковой камере.

Более детально следует рассмотреть каждый пункт.


Корректировка холостого хода.

Эта деталь присутствует в каждом карбюраторе скутера. Благодаря винту, скутер стабильно работает, когда стоит. Для начала необходимо прогреть двигатель.

Мы рассмотрим положение винтов для регулирования на разных моделях.

Хонда имеет такое расположение:

  • Первый – винт, регулирующий холостой ход;
  • Второй – винт, регулирующий насколько качественна смесь.

Карбюратор, производимый в Китае:

  • винт корректировки качества холостого хода
  • штуцер, принимающий горючее
  • штуцер, который помогает сливать горючее из камеры поплавка
  • винт в виде пробки, что расположен в камере поплавка.

Проверка качество состава смеси.

  • Труба вентиляции;
  • Винт, который производит обороты во время холостого хода;
  • Бензовоздушный структура смеси, ее корректировка.

Обороты будут увеличиваться при закручивании винта. Если откручивать – уменьшаться. На протяжении 15 минут скутер нужно прогреть, а данный винт поможет достичь уверенной работы на холостом ходу.

Корректировка качества смеси

Основным моментом считается, чтобы смесь топлива подходила под нормы, что поставлены производителями при выпуске устройства. Бедная смесь приводит к поломке скутера, он будет часто перегреваться и терять мощность. Богатая смесь увеличивает расход горючего, образовывается примесь в камере сгорания и карбюратор мокреет. Свойства состава смеси регулируются винтом или с помощью дроссельной иглой в заслонке.

Поворачивая винт для урегулирования смеси по ходу часовой стрелки, смесь обогащается, поворачивая наоборот – обедняется. Также можно следить за иглой. Поднимается – смесь обогащается, опускается – беднеет. Возможность использовать оба метода при настройке поможет достичь более хороших результатов. Однако, на карбюраторах таких моделей как Suzuki Sepia, Suzuki Assress отсутствует первый вариант, поэтому приходится использовать только иглу и ее перемещение.

Вначале настройки карбюратора, двигатель скутера необходимо разогреть. Для этого понадобится 10-15 минут. Потом провести чистку самого устройства. Работа двигателя будет считаться идеальной, если винт, который следит за качеством смеси, будет открученным в промежутке 2-х оборотов. Диапазон показателей может меняться, все зависит от двигателя, насколько он изношен или других неисправностей.

При нормальной работе, скутер разгоняется без рывков и пробелов. Если стабильной работы устройства вы не наблюдаете, тогда нужно достать дроссель из карбюратора и поднять либо опустить иглу. Чтобы это сделать, необходимо сначала извлечь ее из заслонки и переместить на стопорное кольцо по пазам.

Цвет свечи и отложениями ее на электродах в скутере может определить качество смеси, что дает возможность понять, как правильно ее отрегулировать. Черная свеча означает богатую смесь с преимущественным количеством нагара. Белая свеча значит, что смесь бедная, а электроды перегрелись и плавятся.

Корректировка уровня топлива в камере поплавка

Прозрачная трубка, что расположена внизу карбюратора, дает возможность проверить уровень топлива в камере. Для этого необходимо открутить винт слива. Для начала следует поднять трубку вверх, чтобы она стала на противоположную сторону от карбюратора и находилась выше него. Заметьте, процедура регулирования уровня топлива проводится только в рабочем состоянии двигателя. Если уровень достигает бордюра крышки, значит достаточный.

Однако, если его много либо мало, необходимо снять крышку и отрегулировать иглу запора, в тот момент, когда она срабатывает. Нужно загнуть кончик иглы, который ее держит, но в маленьких промежутках.

Также, перед тем как настраивать работу скутера, следует убедиться, что:

  • карбюратор вовремя чистился;
  • каналы и жиклеры не содержат мусор и прочие загрязнения;
  • качество заливаемого бензина содержит октановое число, которое соответствует заводскому, либо ниже, требуемого заводом изготовителем
  • параметры, которые установлены изготовителем, полностью подходят под жиклеры и другие детали

Если же все необходимые условия не выполнены, данная корректировка будет временной, без ожидаемого результата.

Карбюраторы на скутер и запчасти к ним

Название:

Артикул:

Текст:

Выберите категорию:
Все Аккумуляторы Багажники Баки Валы » Вал балансирный » Вал ГРМ » Валы заднего тормоза » Валы КПП (коробка передач) » Валы переключения передач » Валы пусковые » Валы редуктора » Валы коленчатые (коленвал) Вариаторы (передний, задний) » Вариатор передний » Вариатор задний » Грузики (ролики) вариатора » Палец вариатора » Ремни вариатора » Слайдеры вариатора » Щека вариатора, шкив заднего вариатора Втулки, оси, пружины Глушители ГСМ » Герметик » Масло моторное 4T Двигатели в сборе Демпфер заднего колеса Диски колесные Диски сцепления Звезды » Звезда ведущая (передняя) » Звезда ведомая (задняя) » Звезды ГРМ, Коленвала, Маслонасоса Зеркала Зубчатый сектор кикстартера Инструменты, съемники, ключи Карбюраторы (ремкомпл. , мембраны, жиклеры) » Карбюраторы » Мембраны карбюраторов » Ремкомплекты карбюратора Клапана, коромысла, маслосъемные колпачки Клипсы, болты, гайки, шайбы Кожухи, крылчатки Коллекторы Комплекты замков Корзины сцепления в сборе Краны Кронштейны, подножки Крылья (переднее/заднее) Крышки, корпуса картера » Другие крышки » Крышка аккумуляторного отсека » Крышка бака топливного » Крышка вариатора » Крышка головки цилиндра » Крышки двигателя » Крышки редуктора Лепестковый клапан Муфты обгонные Насосы » Насос водяной » Насос масляный » Насос топливный Наклейки Пластик » Пластик крашеный » Пластик не крашеный » Пластик обтекателя руля (ветровик) Подшипники Покрышки, камеры Привод спидометра Прокладки » Прокладка крышки вариатора » Прокладки глушителя » Прокладки двигателя (комплект) » Прокладки карбюратора изоляционные » Прокладки ЦПГ Рамы Рули, ручки, рычаги руля » Рули » Ручки руля » Рычаги кикстартера » Рычаги переключения передач » Рычаги руля (лев/прав) Рычаг включения сцепления Сальники Сиденья Система охлаждения Стекло (фара, поворот, стоп) Стопорные кольца, пружины Тормозная система » Диск тормозной задний » Диск тормозной передний » Колодки »» Колодки тормозные барабанные »» Колодки тормозные дисковые » Машинки тормоза » Педали тормоза » Суппорт тормоза заднего » Суппорт тормоза переднего » Тормоз барабанный в сборе » Тормоз дисковый задний в сборе » Тормоз дисковый передний в сборе » Шланг тормозной Тросы Фильтра Ходовая часть » Амортизаторы задние » Амортизаторы передние » Рычаги подвески » Сайлентблоки » Спицы колеса » Траверсы » Тяга тормоза заднего Храповик (шестерня привода кикстартера) Цепи, натяжители цепи, направляющие, успокоители » Замки для цепей » Направляющие цепи » Натяжитель цепи ГРМ » Натяжитель цепи приводной » Цепи ГРМ » Цепи привода насоса » Цепи привода электростартера » Цепи приводные ЦПГ » Головка цилиндра » Кольца поршневые » Палец поршневой » Поршневые комплекты » ЦПГ » Шатун Шланг топливный Щуп масла Электрика » Бендикс » Генератор » Датчики » Замок зажигания » Катушка зажигания » Кнопки » Колпачки свечные » Коммутаторы » Ксенон, биксенон » Лампы » Панели приборов » Переключатели » Предохранители » Проводка » Реле » Ротор генератора » Свечи зажигания » Сигнал звуковой » Сигнализация » Статор генератора » Указатели поворотов » Фара/Стоп-сигнал » Электроклапан карбюратора » Электростартер Экипировка » Бейсболка » Ботинки » Мотокуртки » Очки » Перчатки » Рюкзак » Сумка » Футболка » Черепаха » Шарф » Шлем » Штаны Мотоциклы Скутеры Мопеды Для Бензопилы Для Мотокосы Для Мотопомпы Для Мотоблоков и Генераторов Универсальные Запчасти для велосипеда

Производитель:
ВсеПроизводители 1Производители 2Производители 3

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Ремонт карбюратора скутера.

Ремонт карбюратора скутера или его обслуживание, в этой статье будет описываться на примере вакуумного карбюратора Mikuni BDS 2686, который устанавливается на многие современные модели скутеров. Но принцип ремонта или обслуживания вакуумных карбюраторов других моделей, или китайских клонов этих Микуни, практически одинаков. В этой статье я расскажу о распространённых неисправностях скутерного вакуумного карбюратора, от которых может плохо заводиться и работать мотор скутера, а так же о том, как не допустить ошибок во время его ремонта и обслуживания.

Карбюраторы с постоянным разряжением в диффузоре, типа CV (Constant Vacuum), существенно отличаются от карбюраторов двухтактных скутеров и не только своим устройством. Они более экономичны и при этом делают двигатель мощнее, а провалов при резком открытии ручки газа практически нет, так как нет жёсткой связи между ручкой газа и дроссельной заслонкой, которая управляет иглой.

О преимуществах карбюраторов CV я уже писал на примере мотоциклетных карбюраторов и почитать об этом подробнее советую вот тут. А как восстановить нормальную работу мотоциклетных вакуумных карбюраторов, советую почитать вот здесь, так как многие неисправности схожи с неисправностями скутерного карбюратора. Ну а в этой статье мы покопаемся в устройстве вакуумного карбюратора Микуни для 4- тактных скутеров, подробно разберём его устройство, обслуживание и возможные неисправности.

Скутерный карбюратор конечно же немного схож с современными мотоциклетными вакуумниками (вакуумными карбюраторами) но всё же обладает некоторыми отличительными особенностями, которые зависят конечно же от компоновки скутерного мотора на скутерной раме.

Основная проблема, которую должны учитывать все владельцы скутеров ещё до разборки и ремонта карбюратора, это то что ремкомплектов для такого карбюратора не выпускают. Может где то в Китае ремкомплекты и начали уже делать и где то в азиатских странах их можно купить, но у нас на просторах СНГ я их пока не встречал.

К тому же изготовители от Микуни утверждают, что качество исполнения и долговечность карбюратора такова, что он способен пережить двигатель, и поэтому они и не задумывались начинать делать ремкомплекты.

Поэтому при разборке и ремонте следует учесть, что порча любой детали карбюратора — это та ещё проблема, которая заставит купить новый карбюратор, а он не дёшев. В лучшем случае можно будет купить карбюратор на разборке, но как известно любая бэушная деталь — это рулетка. И при покупке карбюратора БУ, следует заглянуть во внутрь, так как встречаются карбы с очень окисленными деталями внутри (от попадания воды), которые никуда не годятся.

Разборка карбюратора скутера.

Прежде чем начинать разборку карбюратора, напишу несколько советов, которые помогут избежать неприятностей. В этом деле главное — это чистота. Ещё до начала разборки карбюратора, следует тщательно его отмыть от грязи снаружи, с помощью кисти и бензина и просушить. На чистый верстак или стол советую уложить лист чистой белой бумаги, она поможет хорошо видеть в процессе работы мелкие детали.

Отвёртки должны быть чистыми, а рабочие грани их (шлицы) не должны быть зализаны. Лучше использовать для карбюратора отдельные новые отвёртки. Ведь зализав грани например на жиклере, можно нарушить его точную калибровку, а купить новый не удастся. Для мелких деталей подготовьте чистые небольшие ёмкости (крышечки от чего либо), это поможет ничего не потерять. Ведь упавший на пол гаража винтик или жиклер, может отскочить в дальний угол гаража или в смотровую яму, и можно потерять значительное время на его поиски.

Для начала выкручиваем четыре винтика, которые прижимают крышку мембраны и пружину дроссельного золотника. Сняв крышку, учтите, что мембрана, изготовленная из тончайшей резины, деталь очень нежная и при неаккуратных действиях её возможно повредить. Поэтому при извлечении мембраны действуем аккуратно (мембрана вынимается вместе с дроссельным золотником).

Для промывки мембраны не советую использовать жидкость для промывки карбюраторов и даже бензин. Лучше всего для этой цели применить чистый медицинский спирт, ну или изопропиловый спирт. Если на мембране обнаружите загрязнения, то смочите спиртом ватный тампон и нежно протирая им мембрану, аккуратно удалите грязь или тёмный налёт на резине мембраны.

В нижней части цилиндрического дроссельного золотника имеется дозируюшая игла, которая в своём теле имеет несколько проточенных канавок. Проверьте, чтобы стопор иглы был вставлен во вторую канавку сверху. Такое положение иглы обеспечивает нормальную работу четырёхтактного скутерного двигателя при обычных условиях эксплуатации.

Если вы переставите стопор на одну канавку выше (то есть опустите иглу на одно деление ниже) то движок станет немного экономичнее и расход бензина уменьшится, но вот динамика разгона конечно же ухудшится.

А если вы переставите стопор на одну канавку ниже (подымите иглу), то динамика немного улучшится (так делают если мотор изношен и плохо тянет) но расход бензина и токсичность мотора увеличится. Да и свечу зажигания придётся чистить от нагара чаще, так как рабочая смесь обогатится и копоти на свече будет больше (копоть может не успевать прогорать на электродах свечи). Поэтому не советую менять положение иглы, установленное на заводе.

При рассмотрении иглы в золотнике, можно увидеть, что её депфирует пружина (см. фото слева). Эта пружина нужна для того, чтобы уменьшить износ распылителя и иглы, и уменьшить влияние тряски золотника и иглы, от пульсации воздушного потока в диффузоре. Ведь особенность работы одноцилиндровыого 4-тактного мотора  — это большие пульсации воздушного потока в диффузоре карбюратора и от этого золотник с иглой, в такт работы мотора постоянно дёргается (и игла тоже), а пружинка смягчает дёрганье иглы.

На фото слева на мембране видно специальное колечко 2, которое при сборке карбюратора должно надеться на жиклер 1. Этот жиклер, при резком открытии или закрытии дроссельной заслонки (при резкой подаче газа), корректирует скорость перемещения золотника с иглой. Проходное отверстие этого жиклера разумеется должно быть идеально чистое, и в целях профилактики (раз уж разобрали карбюратор) его следует продуть сжатым воздухом.

А если обнаружите, что жиклер забит грязью или налётом, то прысните на него очистителем карбюратора и выждав минут пять (пока грязь размягчится) аккуратно прочистите отверстие тонкой медной проволочкой, а после этого продуйте отверстие сжатым воздухом. Ни в коем случае не используйте для прочистки жиклера стальную проволоку, иначе даже мелкая царапина в отверстии жиклера, нарушит тонкую калибровку отверстия.

Очень важное значение имеет уровень топлива в поплавковой камере карбюратора. Если уровень выше нормы, рабочая смесь на всех режимах будет слишком богатая и расход топлива и токсичность будут завышены, ну и постоянно будет выходить из строя свеча зажигания. А если уровень ниже нормы, то смесь будет бедная, и мощность двигателя будет недостаточной для динамичного передвижения.

Для проверки правильного уровня топлива, следует использовать прозрачную трубочку, которая надевается на штуцер, вмонтированный в крышку поплавковой камеры. Чтобы увидеть уровень бензина в поплавковой камере, прислоните трубочку к метке на крышке (см. фото слева) и теперь открутите на парк оборотов сливной винт 2. Если уровень правильный, то бензин, поступивший в трубочку после откручивания винта, должен остановиться напротив метки. После проверки уровня, сливной винт следует закрутить.

Если уровень бензина выше или ниже метки, значит его следует отрегулировать. Для этого следует открутить винтики, удерживающие крышку поплавковой камеры, и снять её.

Взору откроются поплавки на оси, и три латунных трубочки, в две из которых вкручены жиклеры (большой жиклер это жиклер главной дозирующей системы, а тот что поменьше — это жиклер холостого хода). А третья латунная трубочка 5 (cм. фото слева) — это трубка через которую бензин поступает в устройство пуска двигателя (о нём подробнее ниже).

Поплавки подвешены на оське, которая легко вынимается из своих отверстий. И поплавки жёстко связаны с латунным язычком, который давит на запорную иглу. Чтобы изменить уровень топлива, следует подогнуть язычок вниз или вверх, но совсем немного, иначе уровень моет упасть или подняться почти вдвое. На заводе уровень выставляется достаточно точно, и менять его следует лишь в том случае, если кто то уже лазил в карбюратор, или больше никак не удаётся обеднить или обогатить состав рабочей смеси (например когда стоит тюнинговый не родной фильтр, хотя всегда следует сначала пробовать обеднять винтом качества).

Бывает поплавки следует снять  для того, чтобы продуть от грязи маленький фильтр. Чтобы до него добраться, следует аккуратно (чтобы не повредить уплотнительное колечко) вынуть седло игольчатого клапана, и затем приставив резиновую трубочку от насоса, фильтр продувается от грязи. Кстати, если её там много, то это подсказывает, что пора промыть бензобак или установить после вакуумного краника дополнительный фильтр тонкой очистки топлива.

Кстати грязь бывает откладывается тонким налётом и в отверстии распылителя. Чтобы снять распылитель 2 (см. фото выше), следует открутить фиксирующую его заглушку (выделена овалом на фото), которая находится рядом с игольчатым клапаном поплавкового механизма. После выкручивания заглушки, распылитель легко вытащить и теперь его можно промыть очистителем карбюратора и продуть сжатым воздухом. То же самое проделывается и с жиклерами и с их латунными трубками (колодцами).

После очистки и продувки всех выкрученных деталей, полезно ещё и продуть каналы отверстий, в которые вкручиваются эти детали, и после этого можно собирать их в обратной последовательности. При установке мембраны с золотником на своё место, проследите, чтобы колечко мембраны оделось на жиклер, а игла попала в отверстие распылителя.

Пусковое устройство и его ремонт на карбюраторе скутера.

При ремонте карбюратора скутера, а точнее при его эксплуатации, могут возникнуть пару неисправностей в пусковом устройстве. Первая из них — это заклинивание запорной иглы в закрытом положении и при работе мотора она не открывается. При такой неисправности двигатель скутера довольно трудно запустить, а если это и получится, то при прогреве движка нужно будет постоянно подгазовывать, так как мотор не будет держать холостые обороты и будет глохнуть.

Вторая неисправность — это заклинивание иглы пускового устройства наоборот в открытом положении (то есть игла при остывании мотора не закроется). При такой неисправности холодный мотор легко пускается, а завести горячий проблематично. К тому же горячий двигатель будет работать на богатой смеси и будет постоянно дымить, а свеча зажигания выйдет из строя. Ну и полную мощность при такой слишком богатой смеси движок не будет развивать.

Разумеется обе выше описанные неисправности следует устранить, а чтобы знать, как это сделать, следует знать устройство пускового механизма, и об этом ниже.

Выньте пусковое устройство из канала карбюратора (см. фото слева), перед этим выкрутив винт, который удерживает кольцевой фиксатор, а фиксатор удерживает пусковое устройство 2. Внутри него находится электронагревательный элемент, который воздействует на сильфон, а сильфон в свою очередь выдвигает или задвигает перекрывающую топливный канал иглу.

При исправном пусковом устройстве, когда мотор скутера не прогрет и не запущен, нагревательный элемент обесточен и не работает, при этом сильфон сжат и от этого игла втянута в корпус и значит путь для прохода бензина из поплавковой камеры в пусковой канал открыт. И при этом запуск холодного двигателя легко возможен на обогащённой смеси.

Если завести двигатель, то напряжение начинает поступать на нагревательный элемент, и он нагреваясь нагревает и постепенно выдвигает сильфон, а сильфон выдвигает запорную иглу. Коническая игла постепенно выдвигаясь, уменьшает проходное сечение канала (постепенно обедняя смесь), через который проходит дополнительное топливо (для обогащения при пуске). В конце концов игла полностью выдвигается и полностью перекрывает канал пускового устройства и поток дополнительного бензина, и горючая смесь, распыляемая карбюратором и поступающая в двигатель, из богатой смеси получается уже нормальной.

Проверять нормальную работоспособность пускового устройства следует с проверки работоспособности нагревательного элемента. Это легко сделать прямо на карбюраторе с помощью тестера, выставленного в режим омметра (замера сопротивления). Отсоедините клемму с проводами, которая подключена к нагревательному элементу, и воткнув щупы тестера в контакты клеммы нагревательного элемента, замерьте омметром его сопротивление, которое на исправном элементе должно составлять от 22 до 28 Ом.

Если сопротивление стремится к бесконечности или около нуля, значит нагревательный элемент или замкнут или в нём обрыв спирали, нагревательный элемент требует замены (отдельно его не купишь, только всё пусковое устройство). Если же сопротивление в пределах нормы, значит нагревательный элемент в порядке и проблема не в нём, а в сильфоне. Чтобы проверить работоспособность сильфона, следует взять два провода и напрямую от аккумулятора подключить напряжение 12 вольт к выводам нагревателя (куда вставлялись щупы тестера).

Если сильфон исправен (и нагревательный элемент тоже), то при подаче напряжения 12 вольт, игла должна выдвинуться примерно на 5 — 7 мм в течении 3 минут. Если этого не происходит, значит пусковое устройство требует замены. Если не найдёте его в магазинах, то следует поискать на разборке, ведь теперь вы знаете как проверить работоспособность даже бэушного пускового устройства.

Вот вроде бы и все распространённые неисправности карбюратора  Mikuni BDS 2686, который устанавливается на большинство современных моделей 4-х тактных скутеров. А если у вас на скутере стоит другой карбюратор подобного типа (CV), или китайский клон Микуни, то устройство и неисправности у него почти такие же. Но всё же качество сборки у Микуни получше.

Ремонт карбюратора скутера или его обслуживание возможно выполнить даже начинающему скутеристу, только следует соблюдать чистоту и аккуратность, успехов всем.



Не заводится скутер — причины почему не заводится скутер после зимы, простоя, на холодную, 2 и 2 тактный

Многие райдеры, особенно зимой, не могут завести своего «железного коня». Скутер попросту не реагирует на кик-стартер и электростартер, или стартер крутиться, но силовой агрегат не запускается. Поэтому давайте разберемся, что делать, если не заводится скутер.

Почему мототехника не заводится?

Существует множество причин, почему скутер не заводится. Чаще всего, подобная ситуация возникает из-за:

  • Длительного простоя.
  • Поломка системы зажигания.
  • Отсутствия искры.
  • Низкой температуры.
  • Поломки системы питания.
  • Повреждения проводки.

Причиной, почему не заводится скутер, может стать низкая компрессия, неполадка ГРМ (в 4-х тактных аппаратах) либо засор фильтров. Так что же делать райдеру, если возникла такая проблема?

Проверка свечи зажигания

Для начала райдеру нужно проверить свечу, особенно если он купили скутер б/у. Элемент нужно осмотреть и убедиться, что на нем нет нагара или механических повреждений. Если электрод оплавился, компонент рекомендуется заменить. Также райдеру следует:

  • Почистить свечу от гари и грязи. Процедуру лучше выполнять металлической щеткой.
  • Вытереть и высушить свечу. Элемент можно подержать над газовой плитой или положить возле обогревателя.
  • Провести диагностику свечи.

Чтобы убедиться, что свеча дает искру, необходимо достать компонент и прикоснуться им к неокрашенной части мотора или цилиндру. Затем райдеру необходимо включить зажигание, и провернуть коленвал. Если свеча выдает синюю искру, значит, компонент исправен. Но если цвет искры желтый или она вовсе не появляется, элемент нужно заменить.

Примечание: Еще одна причина, почему скутер не заводится на холодную – неисправность свечного колпачка. Чтобы проверить элемент, его нужно высушить феном и отсоединить. Процедура диагностики такая же, как и при тестировании свечи.

Диагностика системы зажигания

Если после тестирования и замены свечи искры нет, необходимо провести диагностику системы зажигания. Самая распространенная неполадка – утечка электричества. Она возникает из-за повреждения обмотки. Если оголенный кабель касается металлической детали, нарушается подача тока на колпачок. Поэтому владельцу нужно проверить высоковольтный кабель и, при необходимости, заизолировать его. Также рекомендуется осмотреть все соединения и контакты.

Если скутер 2т или 4 т не заводится, а обмотка не нарушена, возможно, проблема кроется в:

  • Некорректной работе датчика зажигания.
  • Неисправности коммутатора.
  • Поломке катушка зажигания.

Чтобы точно определить, в чем проблема, райдеру понадобиться аналогичный скутер-донор. С него нужно снять соответствующие детали и поочередно установить на «пациента». Но самым простым решением станет посещение СТО.

Проверка элементов питания

Если скутер не заводится как в холодную, так и в теплую погоду, владельцу следует проверить: бензобак, обогатитель, кран, фильтр, карбюратор и насос.

Сначала рекомендуется провести диагностику топливного крана. Для этого нужно отсоединить шланг от карбюратора, и провернуть коленвал. Если все в порядке, из трубки начнет вытекать бензин. Но если топливо не стекает или течет даже при неработающем двигателе, значит, кран следует заменить.

Второй этап диагностики системы питания – осмотр топливного фильтра. Если компонент засорился, его следует заменить. Но даже если фильтр чистый, но не продувается, значит, в нем образовался засор.

Из-за загрязнения карбюратора тоже могут возникнуть проблемы с запуском двигателя. Причиной засора является некачественный бензин или неэффективный фильтр. Чтобы решить проблему необходимо:

  • Демонтировать, и разобрать карбюратор.
  • Продуть и промыть все отверстия. Для очистки используется баллон со сжатым воздухом либо простой компрессор.
  • Проверить поплавковую камеру и ее компоненты.
  • Очистить топливный жиклер.

Также стоит помнить и о самых банальных проблемах – отсутствии топлива или старом бензине. Если после продолжительного простоя скутер не заводится с кнопки, следует слить старый бензин и наполнить бак свежим топливом.

Проверка поршневой группы

При низком уровне компрессии в цилиндре ухудшится динамика скутера, или он вовсе перестанет заводиться. Причиной неполадки может стать износ колец, низкокачественные запчасти, неправильная расточка цилиндра или длительное использование техники на предельной мощности.

Диагностировать неполадку легко, нужно просто завести скутер при помощи кик-стартера. Если при надавливании не ощущается сопротивление, значит, давление в цилиндре упало ниже 7 бар. Точно определить компрессию можно при помощи компрессометра. В идеале, прибор должен показывать 10 бар. Но если давление низкое, потребуется ремонт либо замена поршневой группы.

Проверка ГРМ

Неисправности газораспределительного механизма встречаются только на аппаратах с четырехтактными двигателями. Если 4 т скутер не заводится, райдеру следует проверить работу подсоса. Чтобы это сделать, нужно приложить руку к отверстию воздушного фильтра и провернуть коленвал. Если эффект вакуума не ощущается, значит ГРМ неправильно настроен либо его клапаны покрылись гарью. В любом случае, райдеру придется разобрать и почистить механизм.

Naraku Racing Carburetor для 4-тактных скутеров объемом 50 куб. См 139QMB

Выбирать . .. Airsal Афина Bando Bitubo Buzzetti Куппини Dayco Деллорто ДокторШкив Данлоп EBC FA Italia FieldSheer FMF Форса Ворота Подлинный Гиви Hammerhead Hoca Hyosung K&N Косо Kymco Копье Малосси Мишлен Микуни MMG Motion Pro Нараку NCY NG NGK OEM Пинаско Pirelli Полини Прима Puig RMS ScootR Logic Scootstar Скорпион Шад Шинко Сито SSP-G SYM Tecnigas TFC TGB Лучшие гонки TORC Турбо-комплект Гонки двух братьев UNI Vicma WPS YSS Racing Yuasa

24-миллиметровый гоночный карбюратор Naraku для 4-тактных скутеров 139QMB объемом 50 куб.

СОВМЕСТИМОСТЬ:

  • BMS — Apache 50 4T, Наследие 50 4T
  • Diamo — Классика 50 4T
  • Копье — Очарование 50 4T, GTR 50 4T
  • Рокета — Багама 50 4Т, Мауи 50 4Т, Сицилия 50 4Т
  • Бак — городской 50 4T, Sporty 50 4T, Viaggio 50 4T
  • Многие другие двигатели на базе 50cc 139QMB
  • ** Это не будет работать на моделях QJ

RACE CARB QMB139. ГОНКИ ДЛЯ КИТАЯ GY6 50. Карбюратор Naraku KEIHIN 24 мм CVK — 85-180 куб. См, 4-тактный для скутеров QMB с наборами большого диаметра. Номер позиции: NK200.06 EAN / UPC: 4250362410610 Под регулируемым давлением 24-миллиметрового карбюратора тюнинг NARAKU. Проход 24 мм позволяет свободно пропускать гораздо больший поток газа и в сочетании с большим всасыванием большей мощности. Из-за размер карбюратора следует использовать только для цилиндров 85 см3 51 мм с головками цилиндров соответствующего размера. Карбюратор оснащен электрическим дросселем и 102er HD.Карбюратор представляет собой комплекты цилиндров 51 мм для базовых адаптированных из НАРАКУ. Разъем воздушного фильтра 42 мм. Оригинальный Gasbowdenzug все еще можно использовать, это должно быть что-то Bowden укороченный со стороны карбюратора. Карбюратор намеренно не оборудован ускорительным насосом, чтобы предотвратить чрезмерная смазка моторов. Этот карбюратор — повседневное использование производительности и вариации для двигателей 4T от 85cc — 180cc используется. Запчасти для скутеров с 4-тактными двигателями QMB139 объемом 50 куб. См. Этот двигатель используется практически на всех 49cc 50cc 4-х тактные китайские и тайваньские скутеры.

Naraku 24-миллиметровый тюнинговый карбюратор с регулируемым давлением. Впуск 24 мм для цилиндров 85 куб. См + (51 мм) с головками соответствующего размера. E-choke и 102 Main Jet с соединением для воздушного фильтра 42 мм.

Нет ускорительного насоса для предотвращения чрезмерного смазывания. Отлично подходит для увеличения производительности 4-тактных двигателей объемом 85–180 куб. См. Поставляемые форсунки предназначены для двигателей объемом 85 куб. См.

Дополнительные форсунки доступны из списка ниже. Рекомендуется комплект впускного коллектора диаметром 24 мм.

Carb также можно использовать в качестве замены для стандартных двигателей объемом 125 куб. См.

Присоединение воздушного фильтра: 41 мм.

** ПРИМЕЧАНИЕ. Этот гоночный карбюратор 24 мм Naraku Keihin работает только с наборами большого диаметра 72–100 куб. См.

** СДЕЛАНО НА ТАЙВАНЕ **

Номер предмета: 137-67

Производитель: Нараку

Номер детали производителя: NK200.06

49ccScoot.Com Scoot F.A.Q.

49ccScoot.Com

Скут F.A.Q.

В. Как настроить карбюратор?

Пожалуйста, прочтите весь этот раздел и любые другие ссылки или документы, необходимые для понимания идеи настройки, прежде чем начинать возиться с какой-либо частью карбюратора.Ваш опыт, скорее всего, пройдет гладко, если вы заранее ознакомитесь со всем процессом. Чтобы ускорить поиск конкретной информации, ниже приведены ссылки непосредственно на каждый раздел этой страницы.

Предварительная настройка

Перед тем, как вы начнете менять жиклеры и регулировочные винты, вы должны убедиться, что ваш карбюратор и топливная система чистые, топливо в вашем баке свежее, воздушный фильтр или воздушный ящик прикреплены и находятся в хорошем состоянии, вакуумные и топливные шланги находятся в надлежащем состоянии. подключен, не поврежден и не имеет трещин, и что двигатель и вариатор в остальном находятся в хорошем рабочем состоянии.Настройка карбюратора будет неприятной и бессмысленной, если есть другие проблемы, которые необходимо решить в первую очередь. НАЖМИТЕ ЗДЕСЬ, чтобы получить помощь с очисткой от углеводов.

Высота поплавка

Даже если у вас нет очевидных проблем, следует проверить высоту поплавка перед остальной частью процесса настройки. Если высота поплавка не установлена ​​должным образом, это может вызвать проблемы с подачей топлива во всем диапазоне дроссельной заслонки от холостого хода до WOT. Поплавок находится в нижней части карбюратора, поэтому карбюратор необходимо будет снять, чтобы проверить его.

Снятие карбюратора, которое будет применяться ко многим четырехтактным самокатам, показано ЗДЕСЬ. По этой ссылке также показано, как поступить с герметичным карбюратором, который в последние годы широко используется на скутерах. Я не стал снимать топливный шланг в этом видео, потому что это было частью серии видео PDI, а топливный шланг упоминался в другом видео, но топливный шланг необходимо снять. Вы можете увидеть, как снимается типичный двухтактный карбюратор ЗДЕСЬ, а В ЭТОМ ВИДЕО показано, как снять крышку и трос с карбюратора такого типа.Для большинства самокатов процесс будет аналогичным. Вам нужно будет слить воду из бачка, отсоединить топливный шланг, трос дроссельной заслонки, вакуумные шланги, если они есть, отсоединить воздушную заслонку или обогатитель / байстартер, отсоединить шланг впрыска масла, если он есть (2T), и снять карбюратор с воздушной камеры или фильтра и прием.

После снятия карбюратора и слива топлива вы можете снять поплавок, открутив винты, удерживающие его на месте. Обычно по периметру чаши есть три или четыре винта, хотя в некоторых послепродажных карбюраторах используется большая центральная заглушка / винт, удерживающий чашу на месте.На фотографиях ЗДЕСЬ показана удаляемая поплавковая чаша, а также на видео ЗДЕСЬ (2T) и ЗДЕСЬ (Запечатанный 4T).

Винты плавающей чаши.

Заглушка центральной чаши.


Как только поплавок снят, вы должны увидеть поплавок, который обычно представляет собой большой кусок пенопласта или полой пластмассы, занимающий большую часть чаши.Установите карбюратор вверх дном, чтобы поплавок был направлен вверх, а верхняя часть корпуса находилась на ровной поверхности. Стандартная высота поплавка обычно позволяет ему располагаться параллельно верхней части карбюратора или, я полагаю, можно сказать перпендикулярно корпусу карбюратора. В этом легче всего убедиться, если посмотреть на швы на поплавке. Вы также можете найти спецификации высоты поплавка в руководстве по обслуживанию или документации для вашего скутера или конкретного карбюратора. Обычно установка уровня / параллельности является стандартной и хорошо работает.Увеличение высоты поплавка, которое выглядит как его опускание, когда у вас перевернут карбюратор, позволит большему количеству топлива попасть в чашу, что может привести к тому, что самокат станет богаче или даже вызовет затопление и перелив топлива. Уменьшение высоты поплавка, которое выглядит как его подъем, когда карбюратор перевернут, снижает уровень топлива в резервуаре и может привести к тому, что карбюратор будет набирать меньше топлива и работать более бедной, или, если он слишком низкий, он может не пропускать топливо в резервуар при все. Я не предлагаю отклоняться от рекомендуемых настроек в большинстве случаев, но это хорошая идея, по крайней мере, понять влияние изменения высоты поплавка.

139QMB Высота поплавка карбюратора

Высота поплавка карбюратора Minarelli

GY6 150 Carb Float Height


Если вам необходимо отрегулировать высоту поплавка, на узле поплавка часто есть металлический язычок / выступ, на котором свисает игла поплавка. Изгиб этого выступа позволит вам изменить высоту поплавка. Делайте небольшие шаги, осторожно обращаясь с язычком, пока не достигнете желаемой высоты поплавка.Некоторые поплавки изготовлены из твердого пластика и их сложно регулировать. Если вам необходимо отрегулировать высоту поплавка и у вас есть пластиковый язычок, сначала посмотрите, можно ли изменить высоту, согнув ангар на игле поплавка по-другому, чтобы изменить высоту поплавка. В противном случае вы можете нагреть пластиковый язычок настолько, чтобы его можно было согнуть, чтобы изменить высоту поплавка. Не используйте открытое пламя, а используйте что-нибудь вроде фена или теплового пистолета. Вы должны быть очень осторожны, потому что пластиковые поплавки легко расплавить и испортить.Из-за сложности их регулировки подумайте о том, чтобы оставить достаточно колодца в покое, если поплавок такой конструкции находится рядом с правильной настройкой или заведомо исправен.

Вы можете увидеть больше о процессе регулировки поплавка на видео ЗДЕСЬ (2T) и ЗДЕСЬ (4T).

Положение дроссельной заслонки

Различные компоненты карбюратора управляют смесью при разных положениях дроссельной заслонки, поэтому мы должны помнить, насколько далеко дроссельная заслонка открыта во время настройки. Понимание того, что проблемы с карбюратором должны быть сужены положением дроссельной заслонки, при котором они возникают, поможет вам улучшить как настройку, так и устранение неисправностей карбюраторов.Для базовой настройки я использую упрощенный подход, который сначала учитывает настройку смеси на холостом ходу и пилотный жиклер для холостого хода примерно до 1/4 дроссельной заслонки. Примерно от 1/4 до 3/4 дроссельной заслонки в основном контролируется иглой и ее положением. Главный жиклер играет важную роль от 3/4 дроссельной заслонки до полностью открытой дроссельной заслонки (WOT).

Упрощенные карбюраторные компоненты


На самом деле в карбюраторе есть больше деталей, которые играют роль в смеси в разное время.Например, разрез дроссельной заслонки (шибера) влияет на смесь примерно до 1/2 дроссельной заслонки, но многие люди никогда не обнаруживают необходимости менять ее, чтобы добиться рабочей настройки. Кроме того, при работе с определенными карбюраторами может быть трудно найти некоторые детали, поэтому поиск замены или альтернативы даже более простым деталям может быть достаточно сложным. Некоторые компоненты также влияют на соотношение воздух / топливо в гораздо более широком диапазоне, чем указано выше. Одним из примеров является контур холостого хода, винт смеси и жиклер пилотного / холостого хода, который оказывает незначительное влияние на смесь на всем пути до WOT. Я не хочу показывать это в моем упрощенном объяснении, потому что влияние цепи холостого хода на большое открытие дроссельной заслонки довольно незначительно, и вам не следует изменять настройки холостого хода, чтобы исправить проблемы с большим открытием дроссельной заслонки. Другой пример — главный жиклер. Он действует на всем протяжении открытия дроссельной заслонки до такой степени, что, если ваш главный жиклер далеко оторван, скутер может даже не запуститься. Тем не менее, нецелесообразно менять главный жиклер, потому что скутер плохо работает на холостом ходу, если в противном случае он работает хорошо.По этим причинам я считаю, что упрощенный подход хорошо послужит среднему человеку. Если вы обнаружите, что не можете достичь желаемого состояния настройки с помощью этого метода, непременно обратитесь за помощью на форум и, если возможно, поищите руководство по настройке для вашего конкретного карбюратора.

Знание того, что и где работает, принесет вам мало пользы, если вы не знаете, насколько широко открыта дроссельная заслонка во время настройки, но пометить дроссель легко. Самый быстрый способ — взять небольшой кусок малярной ленты и разрезать его, чтобы получился указатель или тонкая линия.Малярная лента обычно держится достаточно хорошо и с меньшей вероятностью оставит следы после удаления. Поместите его на корпус дроссельной заслонки так, чтобы он был направлен в сторону рукоятки дроссельной заслонки. Затем оберните кусок малярной ленты вокруг рукоятки дроссельной заслонки. Используйте маркер, чтобы нарисовать линию, которая совпадает с тем местом, где находится указатель при закрытой дроссельной заслонке. Это будет ваш праздный знак. Затем полностью откройте дроссельную заслонку и сделайте отметку на ленте, которая теперь соответствует указателю. Это будет ваша отметка WOT.Проведите еще одну линию по центру между отметками холостого хода и WOT, чтобы обозначить 1/2 дроссельной заслонки. Затем снова разделите каждую из оставшихся сторон 1/2 дроссельной заслонки, чтобы сделать отметки открытия 1/4 и 3/4 дроссельной заслонки. Теперь вы сможете определить, сколько газа вы используете, с первого взгляда и без каких-либо догадок.

Вы также можете пометить дроссельную заслонку, сначала поместив какой-нибудь указатель на рукоятку дроссельной заслонки, а затем сделав отметки на корпусе для различных отверстий, если хотите. Некоторые выбирают более стойкое решение, такое как разметка линий или использование белых маркеров или маркеров на корпусе и рукоятке.Лента работает нормально.

Дроссельная заслонка с клейкой лентой.


Быстрая настройка холостого хода

Люди предпочитают разный порядок работы при настройке карбюратора. Некоторым нравится сначала сосредоточиться на главном жиклере и проработать компоненты, заканчивающие работу на холостых условиях. Некоторые сначала включают холостой и пилотный жиклер и продвигаются к главному жиклеру и настройке WOT.Я предпочитаю начать свою настоящую настройку с основного жиклера и получить 3/4 WOT, но перед этим я хотел бы вкратце уделить внимание настройкам холостого хода. Позже я проведу тщательную регулировку холостого хода, а пока я просто хочу убедиться, что двигатель может работать на холостом ходу без остановки или работы на высоких оборотах, чтобы было легче прогреться и поехать для последующих тестовых запусков.

139QMB Винт холостого хода

GY6 125-150 Обороты холостого хода

Винт холостого хода Minarelli

DellOrto PHBG Скорость холостого хода


Если вы используете новый или другой карбюратор, мне нравится делать предварительную настройку винта холостого хода, прежде чем карбюратор когда-либо будет установлен на самокат.Этот параметр может быть слишком низким, но я бы предпочел запустить двигатель и увеличить скорость, если он работает на низких оборотах или глохнет, чем запускать двигатель и иметь очень высокие обороты. Высокий холостой ход может быть опасен для любого велосипеда без центральной подставки, которая удерживает заднее колесо от земли. Для карбюраторов CV: открутите винт холостого хода, пока он не перестанет касаться рычага дроссельной заслонки. Затем заверните его на 1–1 1/2 оборота. Для карбюратора, отвинчивайте винт регулировки скорости дроссельной заслонки, пока задвижка (дроссельная заслонка) не закроется полностью.Затем заверните его на 1–1 1/2 оборота.

Винт холостого хода карбюратора КВ выкручен для отсутствия контакта

Дроссельная заслонка Slide Carb закрыта

Дроссельная заслонка каретки скольжения открывается на 1 1/2 оборота


Запустите двигатель и отрегулируйте винт холостого хода так, чтобы двигатель работал самостоятельно, без удерживания дроссельной заслонки. Не устанавливайте его настолько высоко, чтобы заднее колесо быстро вращалось.Если у вас есть тахометр, 1500–2000 об / мин — это обычно хорошая скорость. Дайте двигателю прогреться, затем еще раз проверьте скорость и при необходимости отрегулируйте.

Если вы не можете заставить двигатель работать на холостом ходу достаточно хорошо, используя только регулировку холостого хода, вам может потребоваться также отрегулировать винт смеси. Прокрутите вниз до более подробной информации о настройках холостого хода. Нет ничего страшного в том, чтобы отрегулировать винт смеси сейчас, даже если вам это не нужно, но в любом случае его, возможно, придется отрегулировать снова позже. При необходимости продолжайте регулировку холостого хода в соответствии с описанием, пока вы продолжаете процесс настройки.

Информация о главном жиклере и начальная точка

Когда становится известно, что карбюратор чист с правильной настройкой высоты поплавка и может работать на холостом ходу, я начинаю искать подходящий главный жиклер. Если вы проверили поплавок или очистили карбюратор, вы уже видели главный жиклер. Обычно это ближе к центру, когда вы смотрите на карбюратор со снятой поплавковой чашей.

Обычные акции 1E40QMB Carb

139QMB Стандартный карбюратор

GY6 125-150 Stock Carb

DellOrto PHBG


У некоторых карбюраторов (обычно после продажи) есть заглушка в центре поплавковой чаши, которая обеспечивает легкий доступ к главному жиклеру без необходимости снимать чашу. На моделях, где карбюратор установлен без каких-либо предметов прямо под ним, это может значительно ускорить и упростить процесс настройки.

DellOrto PHBG Black Edition с центральным разъемом

PHBG с центральной заглушкой, удаленной для Jet Access


Главный жиклер в большинстве случаев снимается или устанавливается с помощью плоской отвертки, хотя некоторые из них можно снять с помощью шестигранных головок.Регулировка путем вкручивания или выкручивания главного жиклера не производится. Он должен каждый раз надежно закручиваться, но будьте осторожны, чтобы не затянуть его слишком сильно. Вы можете увидеть, как главный жиклер снимается и устанавливается ЗДЕСЬ (1E40QMB) и ЗДЕСЬ (139QMB). Не забывайте использовать чистую емкость для сбора топлива каждый раз, когда вы сливаете из нее топливо, а затем его можно будет перелить обратно в бак.

Основные жиклеры бывают разного диаметра и шага резьбы, длины, конструкции головки и т. Д., И вы должны быть уверены, что используете жиклеры, которые подходят правильно.К счастью, с наиболее распространенными карбюраторами это довольно просто. Ниже приведена небольшая информация о жиклере, и если вашего карбюратора нет в списке, быстрый поиск или запрос на форуме должны предоставить вам необходимую информацию.

Тип карбюратора

Стиль главного жиклера

1E40QMB / Minarelli Stock Mikuni VM или клон

Микуни VM11 / 22

139QMB Складской CV / CVK

Кейхин 99101-116
а.к.а. Keihin 5мм Круглый

GY6 125-150 Складской CV / CVK

Keihin 99101-393
a.k.a. Keihin 6 мм Круглый

Dellorto PHBG или клон

5 мм Dellorto


Основные форсунки имеют маркировку, в большинстве случаев указывающую размер отверстия или номинальный расход. Разные производители используют разные рейтинговые системы, поэтому проще всего выбрать главные жиклеры, предназначенные для вашего карбюратора.Например, если у вас есть карбюратор-клон Mikuni или Mikuni, попробуйте использовать главные жиклеры в стиле Mikuni, чтобы они оценивались одинаково. Если вы все же решите использовать главные жиклеры Keihin в карбюраторе Mikuni или в какой-либо другой комбинации, ЗДЕСЬ есть информация о преобразовании размеров, а больше можно найти с помощью вашей любимой поисковой системы.

70 Главный жиклер

90 Главный жиклер


Основные жиклеры можно просверлить или развернуть, но гораздо проще купить ряд главных жиклеров для тестирования и настройки.Наличие большого ассортимента форсунок позволяет намного быстрее менять местами и ускоряет весь процесс настройки. Вы должны найти комплекты главных жиклеров, содержащие несколько жиклеров для наиболее популярных применений. Детали для скутеров содержат комплекты главных жиклеров и отдельные главные жиклеры для 139QMB (комплект № 114-49, индивидуальный № 114-36), GY6 125-150 (комплект № 114-48, индивидуальный № 114-35) и Minarelli (комплект № 114-50, индивидуальный № 114-60). Вы также можете найти самолеты на таких сайтах, как JetsRUs, Treatland, Rocky Mountain ATV, eBay, amazon, Ali Express и других.Форсунки часто продаются по 5 штук (75, 80, 85, 90), и в большинстве случаев это работает достаточно хорошо, чтобы получить хорошую настройку. Вы можете купить струйный комплект с шагом 5 цифр, а затем купить струю между двумя наиболее эффективными струями, которые у вас будут под рукой позже, чтобы посмотреть, сможете ли вы выжать немного больше из мелодии. Например, если 75 и 80 жиклеры работают хорошо, вы можете попробовать 77-78 и, возможно, даже 82.

Когда у вас под рукой будут основные жиклеры и вы будете готовы к настройке, вам нужно будет решить, какой главный жиклер использовать в качестве отправной точки. Если самокат работает нормально, и ваша цель — провести тонкую настройку, самый простой способ начать — использовать жиклер, который использовался и работал на вас. В противном случае вам придется сделать наиболее обоснованное предположение о подходящем размере жиклера, а затем использовать более крупный, чтобы ошибиться в пользу богатых. Всегда безопаснее начинать с более крупной форсунки, которая может быть богатой, потому что в богатых условиях двигатель будет работать меньше, в то время как в условиях бедной смеси двигатель может работать горячим. В случае двухтактных двигателей обедненная смесь обычно вызывает мягкое заедание, которое может привести к царапанию на цилиндре, поршне и повреждении кольца.Головка поршня могла даже начать плавиться при перегреве, образуя вогнутую головку или даже отверстие в головке. Гораздо быстрее пройти через несколько чрезвычайно богатых струй, чем отремонтировать поврежденный двигатель … и гораздо дешевле.

Один из наиболее распространенных способов — выяснить, какой главный жиклер используют другие с аналогичными настройками, и основать свою отправную точку струйного управления на этих цифрах. Вы должны помнить, что даже небольшие различия в настройке, особенно в выборе воздушного фильтра, могут повлиять на требуемую подачу.Свободнопроточные фильтры, такие как фильтры UNI или K&N pod, потребуют большей струи, чем стандартные или ориентированные на производительность воздушные камеры. Гонщикам, путешествующим на больших высотах и ​​в более теплом климате, потребуются основные форсунки меньшего размера, чем те, которые находятся на уровне моря и в холодном климате. Как только вы выясните, какой диапазон струйной очистки, скорее всего, подойдет вам, начните как минимум на 5 чисел больше.

Есть еще один способ найти начальную точку струйной обработки, используя простую математику. Он присутствует в книгах и руководствах по настройке карбюраторов на протяжении десятилетий и годами упоминается на сайтах и ​​форумах.Идея состоит в том, чтобы умножить размер Вентури карбюратора на некоторую константу, чтобы получить приблизительную оценку главного жиклера, который будет работать, по крайней мере, в качестве отправной точки для настройки. Некоторые утверждают, что эта формула работает больше, чем грубая оценка, но на практике я видел слишком много подобных установок с использованием разных струй, чтобы называть это больше, чем предположением.

Вот основная формула:

Размер главного жиклера = Размер Вентури карбюратора в мм x Константа

Карбюратор Вентури — это самая маленькая часть отверстия вашего карбюратора, которую трудно измерить, и она указывается в числе, которое отражает диаметр круга, который соответствует площади Вентури, поскольку многие Вентури имеют овальную, а не круглую форму.Если ваш карбюратор имеет заявленный размер, например 19 мм или 17,5 мм, используйте его в качестве размера Вентури.

Константа — это число, используемое, потому что известно или предполагается, что оно обеспечивает желаемый результат. В случае этой формулы константа обычно немного ниже 4 и до 5. Некоторые специфичны для десятых или более, например 4,2. Для скутеров и мотоциклов обычно выбирают 5 штук. Давайте посмотрим на пример с 4 и 5. В этом примере предположим, что на скутере используется карбюратор 19 мм.

Размер главного жиклера = 19 x 4

Размер главного жиклера = 19 x 5

Размер главного жиклера = 76

Размер главного жиклера = 95


Это кажется разумным числом, основанным на опыте работы с несколькими установками с использованием 19-миллиметровых карбюраторов на двухтактных и четырехтактных двигателях, но я видел 19-миллиметровые карбюраторы, использующие весь диапазон впрыскивания и немного больше.На мой взгляд, существует слишком много переменных, чтобы придумать очень твердое число, которое будет работать для всех самокатов, как нечто большее, чем грубая отправная точка. Если вы решите использовать этот метод, я предлагаю выбрать 5 в качестве константы, а затем начать как минимум на 5 чисел больше. Как я сказал ранее и, вероятно, буду повторять на протяжении всего текста, всегда безопаснее ошибиться в сторону богатых.

Процесс выбора главного жиклера

После того, как вы решили, с какого главного жиклера вы хотите начать, и установили его, наконец, можно начинать процесс настройки главного жиклера.Существует довольно много подходов к выбору лучшего основного жиклера, и многие из них работают достаточно хорошо. Вот несколько:

  • Настройка мощности методом проб и ошибок — мой предпочтительный метод, о котором я расскажу более подробно в этой статье. Настройка методом проб и ошибок — вот как это звучит. Вы попробуете выбрать форсунки, чтобы определить, какие из них работают хорошо, а какие нет. Запись информации из каждого теста должна позволить проявиться шаблону, указывающему вам на подходящую струю для вашего приложения.Большинство форм настройки включают, по крайней мере, некоторую степень проб и ошибок.

  • Считывание свечей зажигания — еще один популярный метод настройки. Обычно это связано с использованием новой свечи зажигания с каждым главным жиклером, поэтому это может стать немного дороже. Прохождение WOT выполняется, и двигатель выключается после WOT. Для наших скутеров с приводом от вариатора вам обычно приходится тормозить и быстро снижать скорость, осторожно и внимательно относясь к своему окружению, чтобы сцепление отключилось и двигатель больше не вращался с помощью вариатора.Затем проверяется свеча зажигания, чтобы определить, правильная смесь или нет. Иногда вилка раскалывается, поэтому видна вся фарфоровая часть. Иногда тюнеры изучают вилку с помощью увеличительного стекла и света или специальной программы просмотра вилок. Точно знать, что вы хотите увидеть, может быть сложно, а неправильный диапазон нагрева свечей зажигания может испортить результаты. Я считаю, что считывание свечей зажигания лучше оставить опытным настройщикам или использовать в дополнение к другим методам. В самой простой форме тюнеры просто проверяют наличие мокрых, сухих, темных или светлых свечей зажигания, чтобы указать им правильное направление, если другие симптомы не дают им четкого указания на то, в каком направлении им нужно двигаться с размером жиклера. Если вы хотите узнать больше о чтении свечей зажигания, у меня есть некоторая информация ЗДЕСЬ, и вы можете найти гораздо больше информации с помощью своей любимой поисковой системы.

  • Настройка с использованием широкополосного диапазона для контроля соотношения воздух / топливо является самым простым, но и самым дорогим, если только у вас нет такой возможности, и вы не можете приварить пробку к выхлопу для датчика O2. Вы можете быстро увидеть соотношение воздух / топливо и сузить круг выбора струи. Даже при использовании широкополосного двигателя я бы посоветовал провести несколько тестовых прогонов с парой форсунок, которые позволяют смеси находиться в общем диапазоне, который вы ищете, поскольку не все двигатели развивают максимальную мощность при любом конкретном соотношении воздух / топливо.Скорее всего, вы будете искать значения где-то между 12: 1 и 13,5: 1. Как и в случае любого другого метода, выберите самую большую струю, которая хорошо работает.

Главный жиклер оказывает влияние на широкий диапазон положений дроссельной заслонки и наибольшее влияние от 3/4 до полного открытия дроссельной заслонки, но в этом разделе настройки мы сосредоточимся на работе WOT. Если вы найдете главный жиклер, который обеспечивает нужное количество топлива для WOT, вы нашли правильный главный жиклер. Проблемы при более низких положениях дроссельной заслонки, которые могут возникнуть при изменении основного жиклера, следует решать после выбора главного жиклера, в зависимости от того, где они возникают относительно открытия дроссельной заслонки.Например, если главный жиклер большего размера обеспечивает наилучшую работу при полном открытии дроссельной заслонки, но приводит к богатым условиям при средней заслонке, положение или профиль игольного зажима следует отрегулировать. На данный момент нас интересует только выбор главного жиклера для обеспечения максимальной мощности и надежности WOT.

Этот метод проб и ошибок для выбора основного жиклера позволяет использовать только самые простые датчики, которые есть почти на каждом скутере, спидометр (или приложение GPS или GPS) для документирования результатов. Дополнительные данные могут быть получены с помощью датчиков помимо спидометра. Тахометр — очень удобный прибор для всех видов настройки, и во многих случаях их можно довольно легко установить, и они доступны по разумным ценам. Датчики температуры головки цилиндров (CHT) также могут быть очень полезны при настройке карбюратора и не являются невероятно дорогими или сложными в установке. Некоторые тюнеры используют датчики температуры выхлопных газов (EGT), хотя они не очень распространены среди любителей скутеров. Широкополосные настройки — отличный инструмент для настройки, но, опять же, они необычны для скутеров из-за их более непомерно высокой цены, повышенной сложности в установке и склонности к засорению при использовании на двухтактных скутерах.Вы можете найти больше информации о решениях для скутеров ЗДЕСЬ.

Вам понадобится безопасное место для долгих пробежек на полном газу. Я предпочитаю проехать не менее четверти мили, если возможно, больше, иногда даже пару миль. Нет правильного или неправильного расстояния, но я чувствую, что очень короткие расстояния могут оставлять больше места для ошибок и тестового ускорения больше, чем операция WOT. Ускорение иногда используется для настройки, но я чувствую, что это может вызвать несоответствия из-за того, что главный жиклер слишком сильно влияет на реакцию дроссельной заслонки или переход, в то время как другие компоненты еще не настроены.Например, у вас может быть установлен лучший главный жиклер для вашего приложения, но богатая или бедная игла или настройки цепи холостого хода могут вызвать спотыкание, колебания или увязку при нажатии на дроссель. На очень коротком расстоянии или строго по расписанию вам может быть сложно выбрать правильный главный жиклер. Слишком богатый или обедненный главный жиклер может улучшить симптомы расстроенности других компонентов, что приведет к искажению результатов в пользу неподходящего жиклера. Если вы используете CHT, вы можете обнаружить, что более длительные прогоны позволяют температуре лучше выровняться, поэтому его показания можно использовать с большей степенью точности.Выберите какой-либо тип ориентира для использования в качестве начальной и конечной точек, чтобы вы могли точно повторить расстояние. Такие вещи, как знаки, проезды или перекрестки, деревья, дорожная разметка или что-либо легко различимое, могут работать.

В идеале вы должны выбрать прямую точку настройки, в которой практически нет движения или других препятствий и где скорость, на которой вы будете двигаться, является безопасной и законной. Также важно, чтобы вы могли безопасно остановиться, начать движение и развернуться. Не подвергайте себя или других опасности, настраиваясь в неподходящем месте.Также помните о своих соседях. Нет смысла впадать в их плохую сторону, если они думают, что ваш самокат слишком громкий или вы едете слишком быстро, когда обычно есть больше вариантов, которые никого не остановят, если вы немного обдумаете это. Если возможно, лучше всего использовать трек или частную зону, к которой вам разрешен доступ. Вы должны быть в состоянии безопасно пройти все расстояние, не нажимая и не нажимая на педаль газа из-за движения, поворотов или других опасностей. Выбранный вами участок тротуара должен быть относительно плоским, потому что уклоны или спуски могут значительно ухудшить результаты. Вы также должны иметь возможность запускать WOT в противоположных направлениях в одной и той же области. Прохождение во всех противоположных направлениях поможет уменьшить или устранить влияние внешних факторов, таких как ветер или уклон.

Также важно настраиваться в соответствующих условиях. Сильный ветер, дующий с любого направления, может в лучшем случае усложнить настройку любого рода, а временами сделать ее невозможной. Чем спокойнее, тем лучше. Проводите тесты, когда температура и влажность наиболее близки к вашей средней погоде во время катания, потому что большие перепады температуры и влажности повлияют на струю воды, необходимую для достижения оптимальных результатов.Поскольку погодные изменения влияют на настройку, вы должны выделить достаточно времени, чтобы все настройки можно было выполнить за один сеанс.

После того, как вы нашли место для проведения WOT и установили главный жиклер, который вы выбрали в качестве отправной точки, вы можете приступить к поиску наилучшего главного жиклера. Вам следует завести скутер и дать двигателю прогреться в течение нескольких минут до начала тюнинга. Холодные и горячие двигатели требуют разных соотношений смеси для лучшей работы, и вы хотите, чтобы автоматический обогатитель (если он есть) перестал добавлять топливо.Вы также можете снизить риск повреждения двигателя, если дадите ему немного прогреться перед тем, как полностью открыть дроссельную заслонку. Если у вас есть топливный кран с вакуумным приводом, может потребоваться несколько секунд для запуска или опрокидывания двигателя, чтобы топливо могло заполнить резервуар между сменами жиклеров, чтобы двигатель мог запуститься. Некоторые предпочитают отсоединять вакуумную линию, ведущую к топливному крану, и применять мягкое всасывание перед запуском двигателя, чтобы чаша могла заполниться для более быстрого запуска. Не забудьте после этого заменить шланг.Процесс намного проще с ручным отключением подачи топлива, и чаша должна наполняться в течение нескольких секунд после включения подачи топлива после замены жиклера.

Пока самокат прогревается, наденьте свое снаряжение для езды и убедитесь, что у вас есть ручка и бумага или какой-нибудь способ записать небольшую информацию для вашего возвращения. Вы даже можете взять с собой материалы для заметок.

После того, как двигатель прогреется, садитесь на него. Найдите свой стартовый ориентир и полностью откройте дроссельную заслонку.Держите дроссельную заслонку полностью открытой до тех пор, пока не дойдете до конечного ориентира, насколько это возможно. Следите за дорогой и окружающей средой, но старайтесь также обращать внимание на датчики. Приложите особое усилие, чтобы посмотреть на датчики и мысленно отметить скорость, число оборотов в минуту или любые другие точки данных, которые вы будете использовать при достижении конечного ориентира. Если вам трудно запоминать числа, вы можете найти безопасное место, чтобы остановиться и быстро записать информацию. Если у вас есть камера для шлема, например GoPro, вы можете использовать ее для записи ваших пробежек, поэтому вам не нужно все запоминать. Приложения для смартфонов также могут записывать вашу пробежку, а некоторые даже накладывать на видео скорость, измеренную GPS.

Разверните самокат и возвращайтесь на WOT от конечной точки к исходному стартовому ориентиру. Опять же, оставайтесь в безопасности, но старайтесь следить за датчиками, обязательно обращая внимание на скорость и другую информацию, когда вы достигнете конечного ориентира. Верните самокат к себе на работу и запишите всю информацию, которую вы только что собрали, и размер используемого основного жиклера. Надеюсь, у вас, по крайней мере, есть максимальная скорость и / или скорость, когда вы проезжаете контрольные точки.У вас должен быть набор информации для каждого направления, которое я обычно обозначаю как «до» и «от». Я обычно также создаю «среднюю» запись, содержащую средние значения проходов до и от проходов, чтобы лучше уменьшить ошибку из-за ветра или другого внешнего воздействия. Все, что вам нужно сделать, чтобы создать среднее значение, — это добавить к числам и от них, а затем разделить их на 2. Вот пример использования максимальной миль в час, но вы можете сделать это для любых числовых данных:

Средняя миль в час = («До» миль в час + «от» миль в час) / 2
Средняя миль в час = (40 миль в час + 42 миль в час) / 2
Средняя миль в час = 82 миль в час / 2
Средняя миль в час = 41 миль в час

Помимо показаний приборов, целесообразно записать любые наблюдения, которые вы могли сделать, связанные с характеристиками двигателя.Например, разбрызгивание, заболачивание, курение, ощущение вялости, хорошее самочувствие и так далее. Я также люблю записывать текущую температуру окружающей среды, влажность и скорость ветра для использования в будущем. Нет необходимости записывать погоду на каждом проходе, но это хорошая информация, которую нужно иметь где-нибудь в ваших данных со дня настройки. Иногда карбюратор необходимо повторно продуть при резких изменениях погоды, например, при переходе от жаркого лета к морозной зиме, поэтому включение информации о погоде может сэкономить ваше время, если вам понадобится позже переключить форсунку для изменения климата.

После того, как первый тестовый проход будет выполнен и записан, вам нужно будет решить, какой главный жиклер испытать на втором проходе. Используйте любые подсказки из ваших наблюдений за предыдущей пробежкой, чтобы сделать вывод. Просмотрите ЭТУ СТРАНИЦУ, содержащую симптомы богатства и бедности, чтобы получить рекомендации. Вы также можете снять свечу зажигания и быстро осмотреть, выключили ли вы двигатель сразу после последнего прохода. Мокрая свеча должна сообщать вам, что топлива более чем достаточно (богатое). Сухая пробка может означать, что она бедная или работает нормально, поэтому простой метод — посмотреть, влажная пробка или нет, если вы не уверены, в каком направлении двигаться при размере основного жиклера.Мокрая пробка или другие симптомы богатой смеси указывают на то, что вам следует уменьшить размер жиклера (меньшее число). Сухая пробка или симптомы обедненной пробки — это причины для увеличения размера жиклера (большее число).

Если вы испытываете серьезные симптомы, вы можете прыгнуть на пару размеров струи. Это особенно верно в случае обедненной смеси, поскольку бедная смесь более опасна для двигателя. Примеры серьезных симптомов могут включать такие вещи, как разбрызгивание или сильное курение, а также трудности при явно недостаточной (богатой), очень высокой (бедной) или холодной (богатой) температуре, если вы отслеживаете CHT, заболачивание или помпаж при недостатке мощности при WOT (худой) или soft-seizing (худой).Если вы не испытываете ничего, что могло бы заставить вас поверить в то, что мелодия далека от истины, продолжайте перемещать струю на один размер за раз.

Если вы совершенно не уверены, следует ли вам увеличивать или уменьшать размер основного жиклера, увеличьте размер.

Установите выбранный вами жиклер и затем выполните еще один тест, как и предыдущий. Снова прогрейте велосипед, если между пробежками прошло больше 10 минут. Используйте ту же тестовую площадку и ориентиры. Снова двигайтесь WOT в обоих направлениях и наблюдайте за своими приборами, звуком и ощущениями от двигателя.Запишите всю информацию и размер основного жиклера, когда вы вернетесь из поездки, а также усредните результаты, если вы сделали это для первого запуска.

Изучите результаты обоих тестовых заездов. Если мелодия все еще явно насыщенная или скудная, вам, вероятно, не понадобятся результаты, чтобы подсказать, какой жиклер попробовать в следующий раз. Если производительность улучшается или остается примерно такой же, продолжайте изменять размер струи в том же направлении, шаг за шагом. Если производительность ухудшится, измените размер жиклера, пропустив жиклер, который вы уже пробовали.Увеличение MPH или RPM является показателем улучшенной производительности. Снижение миль / ч или оборотов в минуту указывает на снижение производительности. Вот несколько примеров сценариев, которые помогут прояснить концепцию:

Пример 1: Вы начали с основным жиклером 95 и средней максимальной скоростью 41 миль в час. Вы переключились на главный жиклер на 90 градусов, и средняя максимальная скорость увеличилась до 43 миль в час. Следующим вы захотите попробовать другой реактивный самолет меньшего размера, например, 85.

Пример 2: Вы начали с основным жиклером 95, а максимальная частота вращения составляла 7400 об / мин.Вы переключились на главный жиклер на 100 оборотов, и число оборотов увеличилось до 7600 об / мин. Следующим вы захотите попробовать другой самолет побольше, например, 100.

Пример 3: Вы начали с основным жиклером 95 и средней максимальной скоростью 41 миль в час. Вы переключились на главный жиклер на 90 градусов, и максимальная скорость снизилась до 37 миль в час. Вы бы хотели двигаться в противоположном направлении. Пропустите 95-й главный жиклер, который вы уже использовали, и перейдите к 100-му главному жиклеру.

Пример 4: Вы начали с основным жиклером 95, а максимальная частота вращения составляла 7400 об / мин.Вы переключились на главный жиклер со 100 оборотами, и максимальная частота вращения снизилась до 7100 об / мин. Вы бы хотели двигаться в противоположном направлении. Пропустите основной жиклер 95-го калибра, который вы уже использовали, и перейдите к основному жиклеру 90-го калибра.


Установите следующий главный жиклер и выполните еще один прогон WOT и запишите результаты. Следуйте той же схеме, что и в прошлый раз. Продолжайте заменять форсунки и выполнять тестовые запуски, пока производительность не начнет ухудшаться после ее улучшения. Если вы сделали хорошие заметки, сравнение результатов с разными основными форсунками должно выявить закономерность.Обычно вы видите 1 или 2 главных жиклера с лучшими показателями (скорость, обороты и т. Д.). Выше и ниже характеристики этих форсунок падают. Главные форсунки, которые обеспечили самую высокую скорость, самые высокие обороты и любые другие благоприятные переменные, которые вы отметили, будут выбором наилучшего реактивного двигателя. Если 2 форсунки по существу одинаковые, используйте большую из двух для более насыщенной и безопасной настройки. Это обеспечивает лучшее охлаждение двигателя и может помочь предотвратить работу двигателя на обедненной смеси, когда становится холоднее.

Если у вас возникли проблемы с отображением четкого рисунка при изучении чисел из ваших проходов настройки, вы можете повторить некоторые или все тестовые прогоны. Также было бы неплохо изучить процедуру и условия испытаний, чтобы найти какие-либо внешние воздействия (ветер, движение, другие механические проблемы с самокатом), которые могут исказить результаты.

Если вы использовали шаги из 5 номеров струй (85, 90, 95), вы также можете попробовать набрать мелодию немного ближе к идеальной, используя меньшие шаги, например 2.5 номеров струй (85, 87,5, 90, 92,5). Затем вы можете снова проанализировать информацию и определить лучший из нового набора самолетов. Некоторые форсунки можно даже найти с шагом 1 (90, 91, 92), но настройка до такой степени обычно не требуется, и любые незначительные выгоды от дополнительного времени, затрачиваемого на набор настройки до этой степени, могут остаться незамеченными.

Вот пример типичной собранной информации и ее оценки при выборе основного жиклера:

Главный жиклер

Макс. Миль / ч Ср.

Макс.об / мин. Средн.

80

39 миль в час

7450 ОБ / МИН

85

43 миль в час

7500 об / мин

90

44 миль в час

7500 об / мин

95

42 миль в час

7450 ОБ / МИН

100

40 миль в час

7250об / мин


В приведенном выше примере главный жиклер под углом 90 градусов, по-видимому, обеспечивает лучшую мощность согласно представленным данным.Самолеты большего и меньшего размера демонстрировали пониженные MPH и / или обороты. В этом случае главный жиклер 90 будет лучшим выбором для мощности WOT. Следующий ближайший результат — более компактный главный жиклер 85, который указывает нам также на использование 90-го, опять же, поскольку лучше ошибиться в сторону богатого. Дальнейшая точная настройка может быть выполнена с использованием промежуточных размеров, таких как 87,5 и 92,5, чтобы увидеть, можно ли добиться большего улучшения или более богатая струя позволит нам сохранить цилиндр более холодным и безопасным, соответствуя характеристикам 90-х годов.

Если вы выполнили действия, описанные в этом разделе, вы должны закончить набор номера в главном жиклере и готовы двигаться дальше. Если вы хотите увидеть пример этого процесса на видео, НАЖМИТЕ ЗДЕСЬ.

Настройки холостого хода

После выбора главного жиклера необходимо отрегулировать смесь холостого хода и скорость. Вам нужно будет установить их снова в конце процесса настройки, но я предпочитаю, чтобы настройки низкого давления были закрыты, прежде чем работать с настройкой среднего газа. Для начала вам нужно найти винт холостого хода.

139QMB Винт холостого хода

GY6 125-150 Обороты холостого хода

Винт холостого хода Minarelli

DellOrto PHBG Скорость холостого хода


Запустите двигатель и дайте ему прогреться до рабочей температуры. Отрегулируйте винт холостого хода так, чтобы двигатель работал на холостом ходу, не пытаясь заглохнуть, и без быстрой пробуксовки заднего колеса.1500–2000 об / мин — обычно приемлемый диапазон, если вы используете тахометр. Ввертывание винта холостого хода (по часовой стрелке) должно увеличивать холостой ход, а вывинчивание (против часовой стрелки) должно уменьшать холостой ход.

Теперь найдите винт смеси холостого хода на карбюраторе. Он будет на стороне карбюратора и может быть на стороне впуска или выпуска карбюратора, в зависимости от модели. Если вы не можете его найти, возможно, у вас «герметичный» карбюратор. Это обычные самокаты конца 2000-х годов и не только.НАЖМИТЕ ЗДЕСЬ для получения информации о «вскрытии карбюратора.

139QMB Шнек для смеси

GY6 125-150 Смесительный шнек

Шнек для смешивания Minarelli

Смесительный шнек DellOrto PHBG


Важно отметить расположение винта для смеси, потому что он скажет вам, какую функцию выполняет винт, чтобы вы знали, как его регулировать и принимать решения на основе его регулировки.Если у вашего карбюратора есть винт смеси на стороне впуска карбюратора, это сторона, к которой подсоединяется воздушный короб или воздушный фильтр, винт смеси регулирует поток воздуха. Заворачивание винта закроет воздушный проход и сделает смесь более насыщенной. Откручивание винта откроет воздушный канал и обеднится смесь. Если винт смеси вашего карбюратора находится на стороне выпуска, это сторона, к которой присоединяется впуск, винт смеси регулирует поток топлива. Заворачивание винта блокирует топливный канал и обедняет смесь.Откручивание винта открывает проход и обогащает смесь.


Перед тем, как начать регулировку винта смеси, заверните винт до упора. Подсчитайте количество оборотов при закручивании винта. Не прилагайте больших усилий к винту, когда он останавливается, вам нужно только повернуть его до тех пор, пока вы не будете уверены, что он полностью затянут. Запишите количество оборотов. Это даст вам контрольную точку, к которой можно вернуться, на случай, если у вас возникнут проблемы с регулировкой смеси и вы захотите начать все сначала с точки, в которой, как вы знаете, двигатель хотя бы работал.Затем поверните винт для смеси на такое же количество оборотов, на которое вы его только что ввернули.


Поверните винт смеси на 1/4 оборота в сторону богатой смеси. Дайте двигателю минуту на то, чтобы отреагировать, и внимательно прислушайтесь к любым изменениям холостого хода. Если у вас есть тач, следите за оборотами. Если холостой ход увеличивается или сглаживается, поверните винт еще на 1/4 оборота в сторону богатой. Если холостые обороты уменьшаются или становятся грубыми, поверните винт смеси на 1/4 оборота в сторону обедненной смеси. Вы можете пропустить начальную настройку и перейти на 1/2 оборота в сторону наклона, если 1/4 оборота в сторону богатой снижает скорость холостого хода или качество, но я предпочитаю нам шаг на 1/4 оборота даже в этом сценарии.Опять же, дайте двигателю минуту на то, чтобы он среагировал и успокоился, и посмотрите, улучшится или ухудшится холостой ход. Продолжайте этот процесс, регулируя винт смеси на 1/4 оборота за раз, пока не найдете диапазон настроек, обеспечивающий максимальную скорость холостого хода и стабильный холостой ход. Каждый раз, когда изменение дает положительный результат, продолжайте в том же духе. Когда изменение дает отрицательный результат, действуйте наоборот. По мере движения, если частота вращения холостого хода становится слишком большой, отрегулируйте винт частоты вращения холостого хода, чтобы держать ее под контролем, а затем продолжайте регулировку винта смеси.

Как только вы выясните, где частота холостого хода и качество находятся на пике, есть несколько вариантов. Вы можете продолжить процесс, используя меньшие приращения, переключившись на 1/8 оборота на регулировку. Некоторые карбюраторы более чувствительны, чем другие, к небольшим изменениям, поэтому более точная настройка может или не может обеспечить большие изменения. Вы можете повернуть винт на 1/8 оборота в сторону обогащения и на этом пока закончите. Так же, как главный жиклер и любые другие настройки карбюратора, ошибитесь в сторону богатой. Если вы переключитесь на настройку на 1/8 оборота, отрегулируйте винт смеси по крайней мере на 1/16 оборота в сторону богатой смеси, когда вы закончите ошибаться в сторону богатой.

После того, как вы установили положение винта смеси, при необходимости отрегулируйте винт холостого хода еще раз. НАЖМИТЕ ЗДЕСЬ, чтобы увидеть процесс на видео.

Если вы обнаружите, что лучшие характеристики холостого хода достигаются, когда винт подачи смеси полностью закручен, вам следует заменить пилотный жиклер. Если винт смеси вашего карбюратора регулирует подачу топлива, это самая бедная настройка, которая блокирует наибольший поток топлива, и вам следует использовать пилотный жиклер меньшего размера. Если винт смеси вашего карбюратора контролирует воздух, это самая богатая настройка, которая блокирует больше всего воздуха, и вам следует использовать пилотный жиклер большего размера.Если лучший холостой ход достигается, когда винт вывернут более чем на 3-4 оборота, или когда пружина под винтом смеси не обеспечивает достаточного натяжения, чтобы винт смеси оставался надежным, вам следует заменить пилотный жиклер. Если винт смеси управляет топливом, это самая богатая настройка, обеспечивающая максимальный поток топлива, и вам следует использовать пилотный жиклер большего размера. Если смесительный винт контролирует воздух, это самая бедная настройка, которая обеспечивает максимальный воздушный поток, и вам следует использовать пилотную струю меньшего размера.

Пилотный жиклер расположен рядом с главным жиклером в нижней части карбюратора и заменяется аналогичным образом.Жиклеры должны быть пронумерованы, чтобы указывать их размер. Пилотные жиклеры с большим номером доставляют больше топлива для более богатой смеси, а жиклеры с меньшим номером доставляют меньше топлива для более бедной смеси. Пилотные форсунки ввинчиваются или выкручиваются для их установки или снятия. Регулировки нет, достаточно плотно прикрутить пилотный жиклер.

139QMB Пилотная форсунка

GY6 125-150 Pilot Jet

Реактивный пилот Minarelli

DellOrto PHBG Pilot

Различные пилотные форсунки


После замены пилотного жиклера процесс настройки смеси холостого хода необходимо будет повторить.

Информация об игле и распылителе

После того, как выбор основного жиклера сделан и вы отрегулировали настройки холостого хода, вы можете начать работу с дроссельной заслонкой от 1/4 до 3/4. Есть несколько факторов, которые влияют на воздушно-топливную смесь от 1/4 до 3/4 открытия дроссельной заслонки, но я остановлюсь на игле. Иглу правильнее называть струйной иглой, но в большинстве случаев я буду называть ее просто иглой. Во многих случаях разумное состояние настройки может быть достигнуто путем регулировки положения иглы и / или замены иглы без необходимости замены других компонентов.В случае некоторых стандартных и менее популярных карбюраторов другие компоненты, такие как дроссельные заслонки (слайды) или форсунки, могут быть труднодоступными. Иногда даже трудно найти разные иглы, которые подойдут для карбюратора. Часто для популярных карбюраторов на вторичном рынке доступен большой выбор всевозможных запчастей, но даже в этом случае я пытаюсь сначала настроить дроссельную заслонку от 1/4 до 3/4 прямо с настройками иглы.

Прежде чем углубляться в процесс настройки, давайте посмотрим, что такое игла и для чего она нужна.Начинающим настройщикам часто трудно вспомнить, как изменить настройки иглы, чтобы получить желаемый эффект, но я думаю, что базовое понимание того, что делает игла, значительно упростит эту задачу.

Главный жиклер ввинчивается в распылитель (игольчатый жиклер), который обеспечивает проход для топлива, проходящего через трубку Вентури карбюратора, где оно смешивается с поступающим воздухом и затем попадает в двигатель. Распылитель имеет отверстия по бокам, позволяющие воздуху начать смешиваться с топливом до того, как он достигнет трубки Вентури для более тонкого распыления, поскольку цель состоит в том, чтобы смесь была как можно более близкой к гомогенной.


Игла представляет собой стержень с длинным заостренным участком на одном конце. Игла проходит через центр слайда, и большая часть его выступает вниз, а конический конец находится внутри распылителя. Канавки в игле позволяют закрепить зажим рядом с его верхом, чтобы он не провалился через слайд. Над ним находится зажим или игольная пластина, которая позволяет возвратной пружине дроссельной заслонки оказывать давление на иглу, чтобы она прочно оставалась на месте внутри ползуна и перемещалась вместе с ползуном при изменении положения дроссельной заслонки.
Я хочу показать это просто, чтобы не было путаницы, если вы увидите в своем карбюраторе «лишнюю» деталь между затвором и главным жиклером, о которой не упоминалось. Между распылителем и трубкой Вентури также есть сопло, иногда называемое втулкой распылителя. Конструкция форсунки изменяет свойства воздушного потока / вакуума, но распылитель взаимодействует с иглой для дозирования топлива. В основном я хотел упомянуть об этом для пояснения, поэтому никто не думает, что в их карбюраторе есть какая-то странная деталь, которая делает эту информацию об игле и распылителе неактуальной для них.
Конструкция иглы позволяет измерять подачу топлива во всем диапазоне дроссельной заслонки. Он имеет длинную прямую секцию вверху с диаметром, который должен в некоторой степени соответствовать внутреннему диаметру точки дозирования в распылителе. Здесь игла должна начать входить в распылитель, когда дроссельная заслонка закрыта или почти полностью закрыта. В этом положении игла почти блокирует или, по крайней мере, сильно ограничивает поток через распылитель в трубку Вентури. По мере того, как дроссельная заслонка открывается дальше, игла все больше и больше вытягивается из распылителя.Когда игла поднимается, ее наибольшее поперечное сечение поднимается над распылителем и переходит к конической нижней части иглы, взаимодействующей с точкой дозирования распылителя. Чем больше поднимается игла, тем меньше конусное поперечное сечение иглы и тем меньше она блокирует или ограничивает поток через распылитель. Чем меньше диаметр распылителя ограничен диаметром иглы, тем больше топлива может попасть в трубку Вентури и обогатить топливно-воздушную смесь. Блокировка слишком большого количества распылителя в любой точке с помощью иглы большого диаметра приведет к обеднению в этом месте дроссельной заслонки.Слишком маленький диаметр иглы в любой точке приведет к тому, что избыток топлива пройдет и станет богатым в этой части дроссельной заслонки. При полностью открытой дроссельной заслонке кончик иглы находится в точке дозирования или выше нее, чтобы пропустить максимальное количество топлива.

Движение дроссельной заслонки поднимает иглу из распылителя.

Форсунка в разрезе.

Игла и распылитель на разных отверстиях дроссельной заслонки.


Иглы доступны в различных профилях для некоторых карбюраторов.Диаметр их прямого участка, диаметр сужающегося конца или длина прямого и сужающегося участков могут быть разными. Более тонкие иглы обогащают смесь, а более толстые иглы обедняют смесь в соответствующем диапазоне открытия дроссельной заслонки. Диаметр прямого сечения изменяет смесь при малых открытиях дроссельной заслонки. Конические диаметры изменяют смесь при более широких отверстиях дроссельной заслонки. Перемещение начала конической части ближе к вершине иглы (конец зажима) с более короткой прямой частью приведет к обогащению смеси в нижних отверстиях дроссельной заслонки.Перемещение начала конической части от вершины иглы с более длинной прямой частью задерживает обогащение до тех пор, пока дроссельная заслонка не откроется дальше. Комбинация изменений диаметра и длины может радикально изменить настройку.

Примеры профиля иглы.


Иглы обычно имеют несколько канавок для плотного размещения зажима иглы в верхней части иглы. Изменение положения зажима иглы позволяет нам изменить взаимодействие иглы и распылителя, чтобы изменить подачу топлива.Если зажим сдвинуть вверх в канавку ближе к верху иглы, игла будет сидеть ниже в слайде и дальше выступать в распылитель. Это означало бы, что необходимо большее открытие дроссельной заслонки, чтобы достичь более богатой конической части иглы и сделать настройки частичной дроссельной заслонки более компактными. Если зажим сдвинуть вниз к канавке ближе к конусному концу иглы, игла будет сидеть выше в слайде и не войдет так глубоко в распылитель. Эта настройка потребует меньшего открытия дроссельной заслонки для достижения более тонкой конической части иглы и обогащения смеси при более ранних открытиях дроссельной заслонки.Проще говоря, подъем иглы (опускание зажима) обогащает смесь частичного дросселя, а опускание иглы (подъем зажима) обедняет смесь частичного дросселя.

Положения игольного зажима.

Взаимодействие иглы и распылителя при изменении положения зажима.

Настройки клипа.

Как изменить настройки иглы

Поскольку читатели могут настраивать карбюраторы разных стилей, я расскажу, как поменять местами положение иглы или иглы в некоторых распространенных карбюраторах.Эти :

Существуют и другие стили, но процесс примерно одинаков для большинства платформ, поэтому информация здесь должна быть полезной. Возможно, вам придется снять ковш сиденья, чтобы получить доступ к верхней части карбюратора, чтобы вы могли настроить иглу, или, если вам повезет, у ковша сиденья внизу будет панель, которую можно снять для быстрого доступа к карбюратору.

Замена иглы карбюратора CV

Начните с удаления винтов, удерживающих верхнюю часть карбюратора на месте, и отложите крышку и винты в сторону.Слегка надавливайте на колпачок, когда снимаете его, чтобы пружина под колпачком не выскочила, когда винты выкручены. Тогда вы должны увидеть родник. Удалите и это. Вытяните диафрагму и ползун в сборе прямо вверх и из карбюратора, соблюдая осторожность, поскольку внутри ползуна могут быть незакрепленные детали.


Посмотрите внутрь слайда и вы увидите какое-то устройство, которое удерживает иглу на месте. Обычно это либо плоская стальная игольная пластина, либо пластиковая деталь, которая надевается на иглу.

Стальная игольная пластина.

Пластиковый фиксатор иглы.


Если у вас есть металлическая игольная пластина, удалите винт через нее, а затем вы можете перевернуть ползун так, чтобы пластина, винт и игла вышли. Будьте осторожны, чтобы ничего не потерять.

Игольная пластина и винт.

Перевернут.

Ничего не потеряйте!


С пластиковым держателем иглы работать проще всего. Просто переверните слайд вверх дном, и пластиковая деталь должна выпасть вместе с иглой.

Пластиковый фиксатор.


Есть крошечное уплотнительное кольцо, которое обычно заканчивается на игле под зажимом или застревает в углублении в центре слайда.Вы можете оставить его в любом месте, но убедитесь, что он в безопасности и не потеряется, пока вы работаете с настройками иглы. Если уплотнительное кольцо высохло, потрескалось или иным образом повреждено, замените его. Возможно, вы даже сможете найти тот, который работает в хозяйственном магазине, в крайнем случае, если у вас нет хорошего местного магазина скутеров или вы не хотите ждать заказа через Интернет.


Воспользуйтесь небольшими плоскогубцами, чтобы захватить зажим, как показано ниже.Затем вытяните иглу по направлению к отверстию в зажиме, чтобы удалить ее. Возможно, вы даже сможете сделать это без инструментов. Какой бы метод вы ни выбрали, всегда будьте осторожны, чтобы не погнуть зажим.

Если вы меняете положение игольного зажима, держите зажим в плоскогубцах или крепко держите, как вы это делали раньше. Затем совместите зажим с канавкой на игле, на которую вы хотите переключиться, и вставьте иглу в отверстие зажима.Убедитесь, что игла и зажим полностью вставлены и зажим не ослаблен. Если зажим ослаблен, его можно исправить, осторожно сжав вместе открытые концы. В противном случае замените зажим. Иногда в хозяйственных магазинах продаются крошечные электронные зажимы, которые подходят, просто не забудьте взять с собой иглу, чтобы найти то, что вам нужно.
Если вы меняете местами всю иглу, снимите зажим и снова установите его на новую иглу.

Убедитесь, что уплотнительное кольцо либо сдвинуто к нижней части игольного зажима, либо все еще находится в центральной выемке ползуна.Затем опустите иглу через отверстие в центре предметного стекла коническим концом вперед.


Затем вам нужно установить игольную пластину или фиксатор над иглой внутри предметного стекла. Для стальной пластины поместите пластину внутри направляющей. Поверните его так, чтобы ни одно из отверстий в слайде не было заблокировано пластиной. Возможно, вам придется перевернуть пластину, если вы не можете совместить отверстия с вырезами в игольной пластине.Затем закрепите пластину винтом.

Правильное выравнивание.


Если ваш карбюратор оснащен пластиковым фиксатором, вы должны заметить, что один его конец плоский, а другой открытый. Положите открытый конец вниз так, чтобы он закрывал конец иглы. Затем опустите фиксатор на слайд. Один из приемов — положить большой палец или палец на нижнюю часть иглы и протолкнуть ее вверх. Затем наденьте фиксатор на иглу и медленно опустите их в слайд, двигая большим или указательным пальцем.

Открытый конец.

Простая установка.

После установки фиксатора поместите диафрагму и узел скольжения в карбюратор. Будьте осторожны, чтобы совместить иглу с форсункой в ​​карбюраторе, не прилагая усилий. Чрезмерное усилие может погнуть иглу или повредить сопло. Если все в порядке, он должен скользить почти без усилий. На диафрагме есть выступ, а в верхней части карбюратора — соответствующее углубление.Они должны быть выровнены для правильной установки и герметизации.


Поместите пружину в ползун, а затем вставьте ее в нижнюю часть крышки карбюратора так, чтобы она соответствовала центральной части крышки. Затем снова наденьте колпачок. Слегка надавите на крышку, когда закрутите винты, чтобы закрепить ее.


Смотрите этот процесс на видео ЗДЕСЬ.

Minarelli / 1E40QMB Замена иглы скользящего карбюратора

Выкрутите винт или винты, удерживающие крышку карбюратора на месте.Затем трос и ползун в сборе должны выскользнуть из карбюратора.


Отрегулируйте трос, чтобы увеличить провисание и облегчить работу остальной иглы. Кабель обычно наматывается на трубку, выходящую из крышки карбюратора. Закручивание его до упора должно дать вам достаточно слабину. Вам нужно будет ослабить стопорную гайку относительно кабеля, полностью навинтить гайку, а затем накрутить кабель дальше.Есть также регуляторы на дроссельной заслонке на руле и иногда встроенные в трос, если необходимо большее провисание.
Сдвиньте ползун так, чтобы он сидел ближе к крышке и сжимал пружину. Конец троса ствола должен выступать из затвора.

Отодвиньте кабель в сторону через открытую часть ползуна. Затем осторожно снимите ползун с кабеля.

Загляните внутрь слайда.Вы должны увидеть зажим над иглой, который удерживает иглу на месте. Воспользуйтесь небольшими плоскогубцами, чтобы сжать центр зажима, как показано ниже. Используйте только силу, достаточную для того, чтобы зажим мог двигаться. Удерживая нажатой скобу, потяните ее вверх и снимите с направляющей.
Воспользуйтесь небольшими плоскогубцами, чтобы захватить зажим, как показано ниже. Затем вытяните иглу по направлению к отверстию в зажиме, чтобы удалить ее. Возможно, вы даже сможете сделать это без инструментов. Какой бы метод вы ни выбрали, всегда будьте осторожны, чтобы не погнуть зажим.

Если вы меняете положение игольного зажима, держите зажим в плоскогубцах или крепко держите, как вы это делали раньше. Затем совместите зажим с канавкой на игле, на которую вы хотите переключиться, и вставьте иглу в отверстие зажима. Убедитесь, что игла и зажим полностью вставлены и зажим не ослаблен. Если зажим ослаблен, его можно исправить, осторожно сжав вместе открытые концы. В противном случае замените зажим. Иногда в хозяйственных магазинах продаются крошечные электронные зажимы, которые подходят, просто не забудьте взять с собой иглу, чтобы найти то, что вам нужно.

Если вы меняете местами всю иглу, снимите зажим и снова установите его на новую иглу.

Вставьте иглу в отверстие в центре предметного стекла.


Установите фиксирующий зажим над иглой, сжав его и поместив в слайд. Сдвиньте его полностью вниз. Держатель должен быть установлен так, чтобы открытая сторона ползуна оставалась чистой, и трос дроссельной заслонки мог проходить через нее.
Если пружина сошла с верхней части карбюратора, установите ее на центральную часть. Сожмите пружину так, чтобы торчал трос. Вы можете заметить, что я использую щипцы для фотографий. В этом нет необходимости. Я сделал это, потому что сложно делать снимки, выполняя некоторые из приведенных ниже шагов, держа одну руку, держа пружину.
Вставьте конец кабеля в отверстие в конце ползуна. Затем наклоните задвижку и проведите трос через отверстие сбоку.Затем вы можете отпустить пружину и позволить ей сесть в слайд. Прежде чем двигаться дальше, проверьте сборку и убедитесь, что все в безопасности.

Теперь ползун готов к возвращению в карбюратор. Вы должны заметить пару выступов на той стороне отверстия, где проходит ползун. Открытая часть слайда должна быть выровнена с выступами. В противном случае слайд не войдет внутрь до конца. Будьте осторожны, не прикладывайте усилия к слайду. Если он не входит, а канавка и выступы выровнены, убедитесь, что игла входит в сопло и не задевает основание отверстия дроссельной заслонки.

Закрепите верх карбюратора винтами, которые вы удалили ранее. Затем вам нужно будет убрать провисание кабеля. Отрегулируйте трос так, чтобы перед открытием дроссельной заслонки оставался лишь небольшой люфт, а затем затяните регуляторы и контргайки.

Вы можете увидеть этот процесс на видео ЗДЕСЬ.

Замена иглы карбюратора DellOrto PHBG

Начните со снятия крышки карбюратора.У некоторых моделей есть крышка вкручивания / снятия, а у других крышка на болтах с двумя винтами, которые необходимо удалить. Вытяните узел скольжения вверх и извлеките его из карбюратора. Будьте осторожны, чтобы не потерять прокладку или уплотнительное кольцо под крышкой.


Поднимите пружину к крышке и снимите пластиковую игольную пластину и иглу. После сжатия пружины обе должны выпасть.
Если у вас возникли проблемы с получением игольной пластинки и иглы, вы можете облегчить это, отрегулировав трос, чтобы уменьшить провисание.Обычно есть регулятор газа на руле. Иногда происходит регулировка, входящая в карбюратор или в трос.

Воспользуйтесь небольшими плоскогубцами, чтобы захватить зажим иглы, как показано ниже. Затем вытяните иглу по направлению к отверстию в зажиме, чтобы удалить ее. Возможно, вы даже сможете сделать это без инструментов. Какой бы метод вы ни выбрали, всегда будьте осторожны, чтобы не погнуть зажим.

Если вы меняете положение игольного зажима, держите зажим в плоскогубцах или крепко держите, как вы это делали раньше.Затем совместите зажим с канавкой на игле, на которую вы хотите переключиться, и вставьте иглу в отверстие зажима. Убедитесь, что игла и зажим полностью вставлены и зажим не ослаблен. Если зажим ослаблен, его можно исправить, осторожно сжав вместе открытые концы. В противном случае замените зажим. Иногда в хозяйственных магазинах продаются крошечные электронные зажимы, которые подходят, просто не забудьте взять с собой иглу, чтобы найти то, что вам нужно.

Если вы меняете местами всю иглу, снимите зажим и снова установите его на новую иглу.

Вставьте иглу обратно в отверстие в центре предметного стекла.


Обратите внимание, что на пластиковой игольной пластине с одной стороны есть вырез. Также обратите внимание, что на плоской стороне, внизу, есть выступ.

Сложите немного пружину и вставьте трос газа в вырез сбоку игольной пластины. Затем позвольте пружине встретиться с игольной пластиной.Дайте пружине и пластине полностью упасть в слайд, убедившись, что выступ на игольной пластине совмещен с большим отверстием в слайде.
Убедитесь, что сборка надежна. Вы можете посмотреть на нижнюю часть слайда, чтобы убедиться, что выступ игольной пластины сидит в отверстии рядом с отверстием троса дроссельной заслонки.

Совместите канавку на салазках с выступом внутри карбюратора и осторожно вставьте узел салазок в карбюратор. Если он не входит, а паз и выступ выровнены, убедитесь, что игла входит в сопло и не задевает основание отверстия дроссельной заслонки.Затем закрепите крышку карбюратора.
Если вы отрегулировали провисание троса дроссельной заслонки ранее, отрегулируйте трос так, чтобы до открытия дроссельной заслонки оставался лишь небольшой люфт, а затем затяните регуляторы и контргайки.

Что делать, если у струйной иглы только одно положение зажима?

В то время как большинство игл имеют 3-5 канавок, которые позволяют перемещать зажим иглы для настройки, некоторые имеют только 1 канавку. Чаще всего это происходит с скутерами, произведенными недавно, которые пытаются соответствовать правилам EPA (Агентство по охране окружающей среды).Невозможность легкого перемещения зажима затрудняет регулировку высоты иглы и изменение заводских настроек воздушно-топливной смеси. Нерегулируемые иглы обычно встречаются в «герметичных» карбюраторах. Герметичные карбюраторы имеют заглушку или колпачок для предотвращения регулировки смеси на холостом ходу и обычно имеют винты с защитой от несанкционированного доступа в чаше, чтобы затруднить доступ к форсункам. Если у вас есть один из этих карбюраторов, подумайте о покупке сменного карбюратора без уплотнений. Углеводы для обычных самокатов часто можно купить за 20-40 долларов в Интернете.

Если вы хотите работать с герметичным карбюратором, НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о них и о том, как с ними бороться.

Игла все еще может быть поднята для обогащения смеси с помощью шайб под зажимом иглы. Отнесите иглу в строительный магазин, где есть большой выбор застежек. Вам понадобится шайба, которая легко надвигается на иглу, но не болтается. Шайба также должна быть примерно того же внешнего диаметра, что и зажим, или немного меньше, чтобы быть уверенным, что она войдет в любую выемку, предназначенную для зажима.Ограничьтесь использованием 1 или 2 шайб. Вы не можете опустить иглу, чтобы обеднить смесь, если у вас нет места над текущей канавкой, чтобы сделать новую канавку, а также терпения и инструментов, чтобы сделать это правильно.


Настройка среднего газа

Есть несколько способов настройки дроссельной заслонки от 1/4 до 3/4. Некоторые предпочитают проводить проверки свечей зажигания, чтобы увидеть, показывает ли свеча признаки богатой или обедненной смеси после езды или работы на подставке при различных положениях дроссельной заслонки. Некоторые снимают главный жиклер и проверяют частичную работу дроссельной заслонки, ища признаки богатства и обеднения от 1/4 до 3/4 дроссельной заслонки, чтобы помочь им выбрать иглу.Я уверен, что есть много идей, которые, вероятно, сработают. Как и при настройке основного жиклера, я придерживаюсь довольно простого подхода проб и ошибок к настройке среднего газа.

Самый безопасный способ начать — это установить зажим для иглы в наиболее удобное положение, то есть в канавку, ближайшую к основанию иглы, которая поднимает ее выше всего из распылителя. Дайте скутеру поехать на центральной подставке и убедитесь, что он надежно закреплен, а колесо не касается земли или почти не касается ее. Медленно переместите дроссельную заслонку в диапазон от 1/4 до 3/4.Обратите особое внимание на звук и ощущение двигателя, а также на реакцию дроссельной заслонки. Если вы слышите много брызг и изо всех сил пытаетесь увеличить число оборотов в минуту, что часто сопровождается тусклым или ровным звуком, вам следует попробовать установить более тонкую иглу, переместив зажим на одно место вверх. Для двухтактных двигателей допускается небольшое разбрызгивание. Четырехтактные не должны шипеть. Если двигатель останавливается, обычно со звуком «буххх», или обороты зависают (очень медленно падают после отпускания дроссельной заслонки), ваша игла может быть слишком наклонной, если вы начали с самой богатой настройкой обжима.В этом случае иглу следует заменить на более богатую / тонкую. Если положение иглы не является оптимальным и вы испытываете увязание или зависание, переместите зажим на ступеньку ниже. Если двигатель хорошо реагирует и обороты не зависают, можно переходить к дорожным испытаниям. Продолжайте этот процесс до тех пор, пока не найдете настройку иглы и зажима, которая позволяет двигателю работать без запотевания и колебаний.

Затем отнесите скутер в безопасное место для испытаний, где вы сможете двигаться на разных скоростях, не создавая помех движению и не подвергая опасности себя или других.Управляйте самокатом и используйте дроссель в диапазоне от 1/4 до 3/4. Попробуйте повернуть дроссельную заслонку, а также ненадолго удерживать дроссельную заслонку в разных положениях. Снова обратите внимание на работу двигателя и отметьте симптомы богатой и обедненной смеси, как описано выше. Попробуйте также несколько быстрых действий с газом, чтобы проверить отзывчивость. Делайте заметки и экспериментируйте с различными положениями иглы (или иглами, если настройки зажима не могут решить проблему). Найдите средние настройки дроссельной заслонки, которые обеспечивают лучший отклик дроссельной заслонки и чувствуют себя во всем диапазоне от 1/4 до 3/4 дроссельной заслонки.В четырехтактных двигателях вы не должны слышать брызг, когда дроссельная заслонка удерживается в любом положении. Выберите наиболее удобное положение иглы или зажима, обеспечивающее хорошие результаты. При настройке двухтактного двигателя мне нравится слышать легкое шипение во всех положениях дроссельной заслонки. Это обеспечивает более безопасную насыщенную настройку, что является хорошей идеей, потому что двухтактные двигатели более склонны к заклиниванию двигателя или даже к расплавлению коронок поршня, если смесь бедная или если двигатель работает слишком горячо, а дополнительное топливо помогает охладить двигатель.Слегка богатая настройка может спасти ваш комплект цилиндров или несколько в один прекрасный день.

Регулировка холостого хода … снова

Вы почти закончили, но перед тем, как вызвать его, нужно еще раз отрегулировать холостой ход. Выполните ту же процедуру, которая была показана ранее, для набора настроек смеси холостого хода и скорости.

После того, как вы установили холостой ход, чтобы самокат работал плавно и с соответствующей скоростью, ненадолго нажмите на небольшую дроссельную заслонку и отпустите ее. Если обороты двигателя зависают, вам следует отрегулировать винт смеси для обогащения смеси до тех пор, пока обороты не перестанут зависать.Если обороты падают ниже холостого хода, когда вы отпускаете дроссельную заслонку или когда двигатель какое-то время работает на холостом ходу, попробуйте немного снизить настройку смеси.

Быстро проверьте двигатель и убедитесь, что он реагирует. Если он застывает при увеличении оборотов на холостом ходу, посмотрите, может ли изменение настройки смеси улучшить состояние. Если вы не можете исправить симптомы, возможно, вам придется вернуться к мелодии. Вот пара руководств по настройке карбюратора, которые могут вам пригодиться.

Информация о карбюраторе DellOrto и руководство по настройке
Mikuni VM Руководство по настройке карбюратора

Заключение

Даже после того, как вы настроили карбюратор с помощью жиклера и настроек, как описано здесь, обратите внимание на свой двигатель, когда вы начнете нормально ездить на самокате.Иногда симптомы проявляются во время длительного катания, чего вы можете не испытывать при выполнении кратких процедур настройки. Если вы начинаете испытывать какие-либо симптомы богатой или обедненной смеси, обратите внимание на положение дроссельной заслонки, в котором они возникают, и проверьте настройку, чтобы исправить их как можно скорее.

Рабочий лист настройки карбюратора

Я создал эту таблицу настройки карбюратора, которую можно распечатать, чтобы помочь вам не сбиться с пути во время процесса настройки. Отмечайте элементы по ходу, записывайте информацию о настройке основного жиклера, при необходимости возвращайтесь к этой статье, и вы сможете настроить свой самокат после того, как список будет заполнен.

49ccScoot.Com’s Carburetor Tuning Worksheet (Справочная таблица по настройке карбюратора)

Связанная информация:
Очистка карбюратора
Видео о настройках и регулировках карбюратора 2T: 1, 2, 3, 4
Информация о поплавке
Измерения струи
Регулировка смеси на холостом ходу
Распечатка карбюраторов
Информация о струйном сверлении

Регулировка карбюратора скутера — Scooter Focus

Если на вашем самокате есть какой-либо компонент, который с большей вероятностью выйдет из строя (особенно возможно ваш китайский самокат!), это карбюратор.Если он выйдет из строя, может случиться многое. Это может затруднить запуск скутера, замедлить разгон скутера, привести к тому, что скутер будет плохо работать на холостом ходу и заглохнет, или он может заставить скутер работать на холостом ходу быстро, так что он все время пытается ехать и требует тормоза для держите его в неподвижном состоянии. Все это нехорошо.

Карбюратор регулирует количество топлива и воздуха, которые поступают в двигатель. Чтобы ехать быстрее, вам нужно больше топлива и больше воздуха, и они должны быть в правильной пропорции.Топливо также должно быть максимально распылено (то есть подаваться крошечными каплями). Карбюратор контролирует все эти функции и в целом делает это достаточно хорошо.

Тип карбюратора, который используется в большинстве двигателей типа GY6 объемом 150 куб. См, представляет собой карбюратор CV типа Keihin с диаметром горловины 24 мм. Карбюраторы Keihin — это хорошо зарекомендовавшая себя и испытанная конструкция, разработанная в Японии (Keihin — это регион недалеко от Токио).

Не снимая и не разбирая карбюратор, вы можете выполнить только две регулировки, но они помогут решить большинство мелких проблем.Первый — регулировка холостого хода.

Выше показано изображение типичного карбюратора двигателя GY6 и вид справа для большинства конфигураций двигателей китайских скутеров 150 куб. См. Есть небольшой подпружиненный винт, который регулирует обороты холостого хода. Он находится рядом с регулятором газа, который соединен с поворотной ручкой на правом руле. На большинстве скутеров объемом 150 куб.см обороты холостого хода должны составлять около 1500 об / мин, когда двигатель полностью прогрет. Не производите регулировку при холодном двигателе.Сначала совершите 5-10-минутную поездку. Когда двигатель холодный, работает автоматическая воздушная заслонка, которая может изменять обороты холостого хода. Если у вас есть тахометр, установить скорость очень просто. Если вы этого не сделаете, вы хотите установить низкую скорость холостого хода. Достаточно быстро, чтобы двигатель не споткнулся и не заглох, но достаточно медленно, чтобы сцепление не включилось и не попыталось двинуть скутер вперед. На большинстве скутеров от 50 до 250 куб. См это будет где-то в районе 1500–2000 об / мин.

Другая настройка, которую вы можете сделать, — это соотношение топлива / воздуха («смесь») на низких оборотах.На большинстве скутеров это делается с помощью винта регулировки на другой стороне карбюратора, как показано ниже.

Этот винт изменяет соотношение воздух-топливо на низких оборотах. Это не требует особой регулировки, но способ сделать это — очень слегка повернуть винт (1/8 оборота) и посмотреть, увеличиваются или уменьшаются обороты холостого хода. Если он снижается, поверните винт на 1/8 оборота в исходное положение, затем на 1/8 оборота в другом направлении и посмотрите, увеличиваются или уменьшаются обороты холостого хода. Если он выйдет из строя, верните его туда, где вы начали, так как вам не нужна была регулировка! Если частота вращения холостого хода увеличивается, продолжайте поворачивать винт с шагом 1/8 оборота, пока частота вращения холостого хода не станет максимальной.Если он начинает снижаться, поверните его обратно, чтобы получить максимальную скорость холостого хода.

Возможно, вам придется вернуться к винту холостого хода, чтобы снизить скорость холостого хода, если теперь она слишком высока. Таким образом, основная процедура состоит в том, чтобы настроить топливно-воздушную смесь так, чтобы обеспечить максимальную скорость холостого хода, а затем использовать регулировку скорости холостого хода, чтобы установить минимальную скорость, обеспечивающую плавность хода.

Если скутер хорошо работает на холостом ходу и работает нормально на низкой скорости, но имеет проблемы на высокой скорости, проблема может заключаться внутри карбюратора с главным жиклером.Соотношение топливо / воздух на более высоких скоростях устанавливается форсунками внутри карбюратора, и чтобы добраться до них, карбюратор должен быть снят и разобран. Это может быть непростой задачей, поскольку детали маленькие и хрупкие. Хорошая новость в том, что эти карбюраторы довольно дешевы. Вы можете получить новый за 50-60 долларов, поэтому, если вы не можете заставить свой скутер работать плавно и вам не нравится идея разбирать карбюратор, вы всегда можете его заменить!

Дополнительные ресурсы

Помощь по карбюратору, помощь при подгонке и настройке: — Роликовый гаечный ключ

Основы карбюратора:

Карбюратор состоит из четырех компонентов:

  • Pilot Jet — это контролирует количество топлива на холостом ходу
  • Главный жиклер — управляет подачей топлива при открытии дроссельной заслонки (от 50 до 100 процентов мощности).
  • Jet Needle — контролирует подачу топлива при открытии и закрытии дроссельной заслонки (от 20 до 80 процентов мощности).
  • Needle Jet — это то, что игла жиклера входит и выходит (от 15 до 60 процентов дроссельной заслонки).

______________________________________________

Настройка главного жиклера: идеальное соотношение воздух-топливо равно 12.5-1

Формула Денвера для 70 градусов на высоте 5300 футов: 0,948

Вот таблица, составленная по формуле: температура и высота с указанием правильного атмосферного давления, числа ниже были рассчитаны заранее.

Т = 20 40 60 80 100F

0 футов 1,056 1,033 1,011. .989. .967

3000 футов 1.025 1.003. .981. .959. .937

5000 футов 1.008.985 .963 .941 .919

8000 футов. 985 .962 .940 .918 .896

12000 футов. .961 .938 .916 .894 .872

Возьмите 0,948 x размер жиклера = новый размер жиклера

Это даст вам хорошее начало. На этом этапе вы можете отрезать пробку, чтобы проверить струю. Убедитесь, что вы полностью открыты под нагрузкой на арендованных 200 ярдах или около того. В гору лучше всего.

—————————————

Настройка пилотного двигателя:

Если двигатель работает на торможении, это хороший признак того, что пилотный жиклер наклоняется.Попробуйте обогатить топливную смесь, отвернув топливный винт или воздушный винт, чтобы залить больше топлива. Если больше трех оборотов, пилотный самолет будет на размер больше. Топливные винты расположены к передней части карбюратора, а воздушные винты — к задней части карбюратора. 2-2,5 получается на топливном винте — это свойственно Колорадо. В большинстве случаев регулировка винта не исправляет стрельбу с наклоном назад, установка пилотного жиклера на один размер больше подойдет для больших высот (Колорадо).

———————————————

Как определить правильный размер жиклера на китайском самокате:

Диаметр карбюратора (12 мм) x 5 = 60 (или число, которое он вычисляет) x 0.9 = размер жиклера на уровне моря

Для Денвера:

Возьмите 0,948 (атмосферное давление в Денвере при 70 градусах) x размер жиклера (60) = новый размер жиклера (56,88), округлив 57, будет правильным размером жиклера для начала для стандартного скутера с 12-миллиметровым карбюратором.

_________________________________________________

ДОПОЛНИТЕЛЬНЫЙ ПРИМЕР:

Отличная маленькая струйная артикул:

(это хорошая статья, которую мы нашли в сети)

CF = функция (температура, высота)

CF — поправочный коэффициент.CF = 1 для уровня моря, 70 градусов по Фаренгейту. Если это 80 F на высоте 5000 футов, вы вычисляете новый CF, скажем, 0,9 (это только пример). Вы берете свой главный жиклер, который рассчитан на CF = 1, скажем, 200. Умножьте 200 на CF = 0,9, чтобы получить 180 как новый главный жиклер. Это хорошее место для начала точной настройки.

Иглы немного сложнее, я думаю, что каждый зажим для иглы стоил изменения CF на 0,1 на моем KX. Вероятно, примерно то же самое с YZ426F, здесь, в Денвере, я на один клип поджарю, а это примерно CF = 0,9, в зависимости от температуры.Вы также можете использовать его для пилотов, но пилоты иногда идут другим путем (больше на большой высоте). Это нужно определить по положению пилотного винта. Если не работает (на холостом ходу около 1k об / мин) оптимально между 1/2 и 2 1/2 оборота, замените пилот. Другой способ — дать задний ход YZF на торможении, слишком наклонном. Растворите, вывернув пилотный (топливный) винт. Если вы сделаете более 2 1/2 оборота, чтобы избавиться от обратной вспышки, смените пилот на более богатый (больший).

У меня дома есть формула, возьму и выложу.-5) * А

T — температура в градусах F

A — высота в футах

Если вы подключите A = 0 и T = 70, вы получите CF = 1. Это ваш поправочный коэффициент при стандартной температуре и давлении (STP). Если вы поместите 5000 футов и 70 F (Денвер), вы получите CF = 0,95. Таким образом, для вашего велосипеда, который был спроектирован для 175 на STP, теперь требуется 0,95 * 175 = 166 (или ближайший размер).

Вот таблица, составленная по формуле:

Т = 20 40 60 80 100F

0 футов 1,056 1,033 1,011 .989.967

3000 футов 1.025 1.003 .981 .959 .937

5000 футов 1,008 .985 .963 .941 .919

8000 футов. 985 .962 .940 .918 .896

12000 футов .961 .938 .916 .894 .872

Итак, допустим, вы берете свой велосипед, надеваете новую трубу, воздушный короб и тому подобное, и хорошо очищаете его в Денвере при 60 градусах в день (CF = 0,963). Допустим, главный жиклер, который работает лучше всего, — это 180. Ваш новый главный жиклер STP — 180 / .963 = 187. Если вы выходите на уровень моря, чтобы участвовать в гонке в день 70 градусов, это то, что вы должны попробовать в первую очередь.Если вы подниметесь, чтобы покататься на Rampart Range, 8000 футов в день 80 градусов, ваш CF = 0,918. Таким образом, вы должны попробовать 187 * .918 = 172. (Вам нужно использовать размер жиклера STP в качестве основы).

Игольчатые зажимы имеют изменение примерно 0,05 CF, судя по моим записям. (Я хотел бы получить обратную связь, если вы сочтете это другим). Вы можете использовать его и для пилотных струй, но не удивляйтесь, если он не будет работать так же хорошо, как основной. Вам нужно больше возиться с медленной схемой.

Carburetor Auto bystarter KYMCO AGILITY Super 8 sento 50 4T 50cc Скутер Автомобильный воздухозаборник и подача топлива

Автомобильный скутер с карбюратором KYMCO AGILITY Super 8 sento 50 4T 50cc Автомобильный воздухозаборник и подача топлива

Carburetor Auto bystarter Скутер KYMCO AGILITY Super 8 sento 50 4T 50 куб.см 643307054811.Найдите много отличных новых и подержанных опций и получите лучшие предложения на самокат KYMCO AGILITY Super 8 sento 50 4T 50cc по лучшим онлайн-ценам на сайте Carburetor Auto bystarter! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Без товарного знака , Гарантия: : да : Номер детали производителя: : Не применяется , UPC: : 643307054811 ,

Carburetor Auto bystarter KYMCO AGILITY Super 8 sento 50 4T 50cc скутер






Carburetor Auto bystarter Скутер KYMCO AGILITY Super 8 sento 50 4T 50 куб. См

Дата первого упоминания: 6 августа, Мужские спортивные штаны с карманами для отдыха. идеально сочетается с самыми популярными модными цветовыми темами кухонной росписи, классическая кепка ручной работы воплощает наследие классического британского стиля, Размер: M: 40 x 29 x 9 см L: 45 x 33 x 13 см, Создайте украшение, которое принадлежит вам, И Портмоне с пряжкой маленькое по размеру и удобное для переноски, большое (42) в магазине женской одежды. Carburetor Auto bystarter KYMCO AGILITY Super 8 sento 50 4T 50cc скутер , 05 мм: Industrial & Scientific. (может быть установлен в инсталляции, отличной от Speedi-Boot), а также лучший выбор дизайнов для стиля жизни и дня рождения. Позвольте вам насладиться покупками без риска, Чтобы увидеть больше дизайнов, приглашаем вас посетить другие наши магазины -, Позвольте магазину stonedonut сделать конверт таким же красивым, как сердце, стоящее за приветствием. Канада в 1960-х и 1970-х годах славилась своей великолепной деревянной посудой из клена и тика.Мне удалось получить половину красивого скутера Carburetor Auto на старте KYMCO AGILITY Super 8 sento 50 4T 50cc . Мы всегда КУПИ ТРИ ПОЛУЧИ ОДИН БЕСПЛАТНО. Измерьте свое запястье рулеткой (длина включает цепочку. Ожерелье из коллекции MSR Design, созданное вручную как для мужчин, так и для женщин. Благодаря стеганой подушке стул для малышей или школьников становится приятно мягким, а комфорт сиденья намного выше. затем на голое дерево сфера применения: подпись каллиграфической живописи, УЗНАТЬ БОЛЬШЕ НАШЕЙ СТРАНИЦЫ МАГАЗИНА: https: // www.Хьюмидор вмещает до 9 сигар с установленным увлажнителем. Алюминий — спиннинговые рыболовные катушки -, Карбюратор Авто, скутер KYMCO AGILITY Super 8 sento 50 4T 50cc .


Carburetor Auto bystarter KYMCO AGILITY Super 8 sento 50 4T 50cc скутер


Найдите много отличных новых и подержанных опций и получите лучшие предложения на самокат KYMCO AGILITY Super 8 sento 50 4T 50cc по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Лучший онлайн-магазин в Интернете Узнайте больше о нас Free all field Доставка грузов Покупки сейчас лучший сервис, цена и качество.hankjobenhavn.com
Carburetor Auto bystarter KYMCO AGILITY Super 8 sento 50 4T 50cc скутер hankjobenhavn.com

FORZA 4T Карбюратор для скутера

FORZA NZ стремится к тому, чтобы ваш заказ был доставлен вам как можно быстрее, но с справедливой и конкурентоспособной стоимостью доставки. Мы пользуемся услугами курьерской службы (со службой отслеживания и прослеживания) для большинства товаров общего назначения, за исключением крупногабаритных и тяжелых товаров.

Место и время получения
В настоящее время мы находимся по адресу 19a Neilpark Drive, East Tamaki, Auckland 2013.
Мы работаем с 9:00 до 17:00 с понедельника по пятницу и с 9:00 до 15:00 по субботам.
Мы закрыты по воскресеньям и в праздничные дни. (Если не указано иное)


Что привезти?
Закажите онлайн и заберите прямо у нас! Просто принесите копию своего номера заказа или удостоверение личности с фотографией, чтобы забрать свой заказ. Если кто-то забирает ваш заказ от вашего имени, убедитесь, что у него есть копия ссылки на ваш заказ. В целях безопасности вашего заказа мы не позволим ему покинуть магазин без выполнения хотя бы одного из этих критериев.

Продукция общего назначения

Включая большую часть одежды, шлемы, мелкие детали для велосипедов, мелкие аксессуары и другие товары общего назначения, которые не являются громоздкими или тяжелыми.

Крупногабаритные и тяжелые продукты

Включая велосипеды, двигатели, крупногабаритные велосипедные детали и другие крупногабаритные и тяжелые предметы.

Отправка и время доставки:

Ваш заказ будет отправлен нашей курьерской службой после подтверждения оплаты.Вы также получите электронное письмо с подтверждением со ссылкой на отслеживание и отслеживание, когда ваш заказ будет отправлен.

Окленд: в тот же день или ночевка

Остальная часть Северного острова: 1-2 рабочих дня

Южный остров: 2-4 рабочих дня

Сельский адрес : Дополнительные 1-2 рабочих дня относительно исходного времени

Другие удары могут вызвать задержку отгрузки

-Заказы, полученные в выходные, будут обработаны в течение следующего рабочего дня.

-Это может вызвать задержку доставки в официальные праздничные дни, так как курьерские компании в эти дни не работают.

-Служба доставки также может задерживаться из-за непредвиденных обстоятельств.

КАРБЮРАТОР ПОДХОДИТ ДЛЯ KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC SCOOTER 4-Stoke Автозапчасти и аксессуары Bennysberries Автозапчасти и автомобили

погода в Белтоне

КАРБЮРАТОР ПОДХОДИТ ДЛЯ СКУТЕРА KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC 4-Stoke

Носите эту бейсболку для активного отдыха на свежем воздухе, она изготовлена ​​из 100% сверхмягкого хлопка кольцевого прядения.Этот гобелен с пейзажами легко превратит самую простую стену в художественный дисплей. Количество: В комплект входят 4 шт. искусственных листьев эвкалипта, распыляющих растения. Особый дизайн и уникальная конструкция, возможность самостоятельного использования на столе. КАРБЮРАТОР ПОДХОДИТ ДЛЯ СКУТЕРА KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC 4-Stoke . Llámame Antiguo Футболка унисекс с короткими рукавами в магазине мужской одежды, Hanes Boys 9Pack ComfortSoft Assorted Briefs Детское нижнее белье — X-Small: Одежда, Модный кошелек для монет с принтом Сумка для макияжа Холщовый кошелек на молнии — Карманная сумочка: Одежда, Когда вы выбираете подлинную OEM часть.Нашей основной продукцией являются декоративные наволочки, CARBURETOR FITS KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC SCOOTER 4-Stoke . Нержавеющая сталь 316 для защиты от коррозии. Вам понравятся эти сказочные мужские серьги-гвоздики с белыми кубическими циркониями и бриллиантами круглой огранки из чистого золота 14 карат (1 карат). Регулируемая длина, можно носить на бедрах или на талии. Эти кольца очень удобны, и их можно носить каждый день с осторожностью. ❤ Как настроить сообщение ❤, КАРБЮРАТОР ПОДХОДИТ ДЛЯ KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC SCOOTER 4-Stoke .Виниловые наклейки НЕ рекомендуются для стен, окрашенных ПЛОСКОЙ КРАСКОЙ. Вращающийся вручную щелчок (черная мина) от Robine Maser с зеленым / красным акрилом. Вы часто используете этот рисунок для создания и печати физических продуктов для личного использования. Простые и очень элегантные серьги-гвоздики из оникса с наполнителем из 14-каратного золота. Игрушка Серый зайчик с желтым шарфом выглядит так мило и нежно. КАРБЮРАТОР ПОДХОДИТ ДЛЯ СКУТЕРА KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC 4-Stoke . * Вы получите в точности показанные рога. МНОГОФУНКЦИОНАЛЬНАЯ И БОЛЬШАЯ ВМЕСТИМОСТЬ: складывающаяся и съемная декоративная планка, остающаяся стабильной и гладкой на протяжении всего хода заброса, очень простая, цельная конструкция из формованного пластика, регулируемый ремешок и множество карманов внутри этой сумки. это отличный способ носить с собой несколько вещей первой необходимости. КАРБЮРАТОР ПОДХОДИТ ДЛЯ СКУТЕРА KYMCO AGILITY PEOPLE SUPER 8 SENTO 50 4T 50CC 4-Stoke . Когда вы наносите татуировку на кожу, вам необходимо убедиться, что товары безопасны, например, мужской топ без рукавов Adidas Techfit C&S, наши браслеты Cheer Infinity более 20 командных цветов, чтобы стать идеальным подарком для болельщиков.

Кейтлин Бенджамин, Benny’s Berries: звоните (913) 313-6273

АДРЕС:
2136 N 100th Rd
Wellsville, Kansas 66092

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
