Виды карбюраторов | AUTO-GL.ru

Карбюраторный двигатель по причине своих отличных эксплуатационных характеристик пользуется популярностью на протяжении длительного времени. Такие моторы сочетают простоту конструкции, надежность и ремонтопригодность. Особенностью силовых агрегатов данного типа является внешнее смесеобразование. Топливо смешивается с кислородом в карбюраторе и в последующем подается в камеру сгорания.

Виды карбюраторов

Фактически, карбюратор представляет собой устройство, где происходит приготовление топливной смеси за счёт смешивания жидкого топлива с воздухом.

Содержание статьи

Виды карбюраторов

  • В зависимости от способа образования смеси карбюраторы принято разделять на пульверизационные и испарительные. Первоначально популярностью пользовались испарительные модификации, однако впоследствии наибольшее распространение получили пульверизационные, которые обеспечивают максимально качественное разбрызгивание смеси в камере сгорания.
  • В зависимости от числа используемых смесительных камер принято выделять одно, двух и четырехкамерные модификации.
  • Также карбюраторы различаются в зависимости от способа и порядка открытия дроссельных заслонок. Так, заслонки в карбюраторах могут открываться принудительно и автоматически. При этом открытие заслонок на вторичной камере может проходить последовательно или параллельно. Всё это непосредственно влияет на конструкцию агрегата, обеспечивая приготовление качественной воздушно-топливной смеси и ее последующее полное сгорание в двигателе.
  • Наибольшей популярностью сегодня пользуются карбюраторы с нисходящим потоком и соответствующим направлением главного воздушного клапана.
  • Также существуют модификации карбюраторов с горизонтальным и восходящим воздушным потоком. Однако подобные разновидности по причине сложной конструкции не получили сегодня должного распространения и встречаются крайне редко.
  • В зависимости от типа камеры принято разделять барботажные, мембранно-игольчатые, поплавковые. На сегодняшний день барботажные карбюраторы уже не используются, а вот мембранно-игольчатые и поплавковые все еще распространены. Мембранные разновидности состоят из нескольких камер, которые соединяются игольчатым клапаном. Именно открытие и закрытие клапанов позволяет регулировать объем поступающей топливной смеси. Поплавковые разновидности имеют одну камеру сгорания с установленным внутри поплавком. Именно такой поплавок и регулирует работу запорного клапана, позволяя поддерживать постоянный уровень топлива в камере.

Устройство карбюратора

Несомненным преимуществом карбюратора является его простота конструкции, он состоит из двух элементов: поплавковой камеры 10 и смесительной камеры 8.

Топливо под давлением по трубке 1 подается в поплавковую камеру 10, где находится поплавок 3 и запорная игла 2. Такая игла фактически является простейшим клапаном, который регулирует уровень топлива в камере. Наличие такого клапана позволяет обеспечить постоянный уровень топлива в поплавковой камере в процессе работы двигателя, а, следственно, подача бензина в цилиндры осуществляется равномерно. А благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление.

Затем топливо поступает через жиклёр 9 в распылитель 7. При этом количество топлива, которое выходит из распылителя, зависит от степени вакуума, образовавшегося в диффузоре и диаметре проходящего отверстия в жиклере.

При впуске давление в цилиндрах уменьшается. Воздух из окружающей среды поступает в цилиндр через смесительную камеру 8, где расположен диффузор 6 (трубка Вентури), и впускной трубопровод, который распределяет готовую смесь по цилиндрам.

Распылитель находится в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает мах значения, а давление падает до мin значения. Выход топлива из распылителя осуществляется за счёт разности давлений.

Управление карбюратором и дроссельной заслонкой 5 может выполняться исключительно механически через связь с педалью газа, так и различными автоматическими системами, которые устанавливались на поздних модификациях в карбюраторных двигателях. Наибольшее распространение получила система управления карбюратором с металлическим тросом, которая отличается простотой конструкции и надежностью.

Подача воздуха происходит путем открытия и закрытия воздушной заслонки. Такая заслонка на большинстве двигателей имеет полуавтоматических ход. В процессе эксплуатации работа используемой воздушной заслонки может нарушаться, что приводит к переобогащению смеси или ее обеднению. Именно поэтому в ходе эксплуатации такого карбюраторного двигателя необходимо регулярно производить осмотр и соответствующую регулировку воздушной заслонки и всего карбюратора.

Одной из разновидностей карбюраторов являются эмульсионные варианты, в которых в распылитель поступает уже не жидкое топливо, а эмульсия, полученная из воздуха и топлива. Считается, что эмульсионные карбюраторы обеспечивают максимальный коэффициент полезного действия, что достигается за счёт улучшенного распыления бензина в воздушной смеси.

Регулировка карбюратора

Карбюраторный двигатель отличается простотой конструкции, однако подобная система впрыска топлива неизменно требует исправной работы всех механизмов и узлов. Нарушение настройки карбюратора, а подобные проблемы неизменно возникают в процессе эксплуатации этого механизма, приводят к ухудшению приемлемости, экономичности, при этом отмечается увеличение показателей токсичности отработанных газов. Именно поэтому нужно пристально следить за состоянием работы карбюратора и при необходимости вносить соответствующие корректировки.

Автовладельцу при эксплуатации автомобиля с карбюраторным агрегатом доступно две регулировки путем изменения положения винта количества и винта качества. Винт количества отвечает за показатель оборотов на холостом ходу. Тогда как изменение положения винта качества позволяет регулировать степень обогащения топливно-воздушной смеси.

В редких случаях могут отмечаться серьезные поломки, в особенности при появлении неучтенного подсоса воздуха или же нарушении герметичности клапана и системы холостого хода. Всё это приводит к необходимости диагностики и ремонта карбюратора силами специалистов сервисного центра.

Преимущества и недостатки

Преимущества:

  • Если говорить о преимуществах карбюратора, то можем отметить простоту конструкции и надежность. В такой системе питания используются простые механизмы, которые управляются механически и практически не имеют подвижных частей. Фактически, ломаться в карбюраторе нечему, поэтому подобный узел отличается надежностью и долговечностью.
  • Если сравнивать карбюраторный мотор с инжекторным, то из преимуществ можно отметить лучшую работу при низких температурах и устойчивый запуск в жару и холод. Регулировка карбюратора не представляет сложности. Имеется два винта, изменение положения которых позволит внести необходимые корректировки в работу силового агрегата.

Однако и недостатки у двигателей данного типа всё же имеются:

  • В первую очередь это зависимость работы силового агрегата от качества топлива. При наличии в бензине липучих посторонних примесей, может забиваться распылитель, что приводит к неровной работе силового агрегата.
  • Следует сказать, что в сравнении с инжектором карбюраторные моторы существенно проигрывают в вопросах мощности. Карбюратор не способен обеспечить качественное разбрызгивание топлива в камере сгорания, соответственно в сравнении с инжектором такой мотор будет иметь увеличенный расход топлива, а также меньшие показатели мощности с одинакового объема.
  • В простоте карбюраторных двигателей кроются как преимущества, так и недостатки. Если в инжекторе можно внести программой какие-либо изменения в работу силового агрегата, то у карбюратора какая-либо регулировка работы системы питания двигателя существенно затруднена.

На сегодняшний день карбюраторные двигатели практически полностью вытеснены инжекторными агрегатами, которые отличаются улучшенными динамическими и топливно-экономическими показателями работы. Впрочем, многие автовладельцы по достоинству оценили простоту и надежность карбюраторных двигателей и с удовольствием используют машины с таким типом силовых агрегатов и по сей день.

Разновидности карбюраторов

За более чем столетнюю историю существования карбюратора появилось множество вариантов этого устройства. Они отличаются друг от друга конструкцией, принципом работы и размерами. Столь богатая гамма связана, в первую очередь, с желанием инженеров оптимизировать работу карбюратора, сделать его подходящим для разных типов двигателей автомобилей и мотоциклов.

Основные виды карбюраторов

Прежде всего, карбюраторы делятся на следующие типы: барботажный, мембранно-игольчатый и поплавковый.

Барботажный карбюратор – самый несовершенный тип, уже не использующийся на современных автомобилях. Суть устройства заключалась в следующем: в верхней части бензобака, выше максимального уровня топлива, была расположена доска с двумя патрубками. По одному из них в бак поступал наружный воздух, другой же делал забор этого воздуха, смешанного с парами топлива. Таким образом и получалась топливная смесь. Дроссельная заслонка была расположена отдельно от двигателя. Этот тип карбюраторов был крайне требователен к фракционному составу топлива. Другими его недостатками были взрывоопасность, относительно большой размер конструкции, и отсутствие возможности регулировок.

Самое же широкое распространение получил поплавковый карбюратор, который отличается надежностью, легкостью регулировок и качеством получаемой топливной смеси

Со временем устройство эволюционировало практически до неузнаваемости. Новый тип карбюраторов назывался мембранно-игольчатым. Прежде всего, его отличие в том, что такой карбюратор — отдельный самостоятельный узел. В его конструкции – несколько камер, которые разделены мембранами. Через них насквозь проходит поршень или шток с иглой на конце, которая открывает и закрывает доступ топлива в камеры, воздействуя на клапан. Главное преимущество подобного устройства – его простота. Кроме того, он ценится за способность работать буквально в любом положении, независимо от направления действия силы тяжести. При этом к основным недостаткам мембранно-игольчатого карбюратора относятся сложность в регулировке, чувствительность к ускорениям, направленным перпендикулярно мембранам, не слишком широкий диапазон объемов смеси на выходе, а также медленные переходы между режимами.  Такие карбюраторы практически не использовались в автомобилестроении, но создали почву для появления другого типа конструкции.

Самое же широкое распространение получил поплавковый карбюратор. Этот тип устройств отличается от всех других надежностью, легкостью регулировок и качеством получаемой топливной смеси. Он состоит из двух частей: поплавковой камеры, которая нужна для стабильного притока топлива, и смесительной камеры, в которой топливо соединяется с кислородом. Кроме того, такой карбюратор оснащен различными дозирующими устройствами: жиклером, топливными и воздушными клапанами. Во многом за счет этого поплавковые карбюраторы и стали самой удачной конструкцией, на основе которой разрабатывались бесчисленные модификации.

Классификация по способу поддержания давления в поплавковой камере

Поддержание давления в поплавковой камере может осуществляться двумя способами.

В одном случае, воздух поступает в поплавковую камеру через патрубок камеры смесительной, благодаря чему давление в обеих камерах одинаковое. Таким образом исключается влияние воздушного фильтра карбюратора на состав топливной смеси. Карбюраторы с таким устройством называются балансированными.

Поток топливной смеси в карбюраторе может двигаться сверху вниз, снизу вверх или же горизонтально

В другом случае, воздух поступает в поплавковую камеру по отдельному каналу. Это приводит к тому, что, засоряясь, воздушный фильтр обогащает топливную смесь. Происходит это по той причине, что засоренный фильтр хуже пропускает воздух, что, в свою очередь, приводит к разности давлений в камерах. У балансированных карбюраторов, в отличие от небалансированных, в таких ситуациях разность давлений в камерах остается прежней, поэтому состав смеси не меняется.

Классификация по направлению движения топливной смеси

Карбюраторы различаются и по такому признаку, как направление движения топливной смеси. Поток смеси может двигаться сверху вниз, снизу вверх или же горизонтально. Они так и называются: карбюратор с нисходящим, восходящим или горизонтальным потоком. Карбюраторы с нисходящим потоком считаются наиболее эффективными, благодаря лучшим мощностным показателям. Кроме того, они удобнее расположены в двигателе, что важно при регулировании настроек и обслуживании.

Классификация по количеству смесительных камер

С совершенствованием двигателей внутреннего сгорания развивалось и устройство карбюраторов. Так, для многоцилиндровых двигателей стали использовать двухкамерные карбюраторы. Принцип его работы остался таким же, а вот устройство изменилось. Такой карбюратор имеет одну поплавковую и две смесительные камеры и, соответственно, две дроссельные заслонки, связанные общей осью и открывающиеся одновременно. Такая система нужна для более эффективного распределения смеси по цилиндрам.

Существует и разновидность такого карбюратора, где заслонки открываются последовательно.

Устройство у него примерно такое же. Основная разница —  в приводе дроссельных заслонок и конструкции выпускного патрубка (он является общим для двух смесительных камер). Сначала происходит открывание дроссельной заслонки первой камеры (основной), а когда она открывается на 70—80%, начинает открываться дроссельная заслонка второй камеры (дополнительной). Параллельно подключается к работе дополнительная смесительная камера, которая обеспечивает поступление в цилиндры большого количества горючей смеси.

Очевидно, что двухкамерные карбюраторы гораздо эффективнее, потому что они эффективнее наполняют цилиндры горючей смесью, уменьшая потери напора смеси во впускных трубопроводах. Смесь в таком карбюраторе движется в одном направлении. Самые лучшие показатели у таких карбюраторов в V-образных двигателях, там одна камера снабжает смесью один ряд цилиндров. Многокамерные карбюраторы служат для увеличения мощности двигателя, а также снижения расхода топлива и токсичности выхлопных газов. Наилучшими характеристиками среди многокамерных карбюраторов обладают устройства с последовательным открытием дроссельных заслонок.

Устройство карбюратора и его разновидности

В разное время на автомобили устанавливались разные виды силовых агрегатов.
Современные двигатели оснащаются системами впрыска топлива, и рабочая смесь образуется либо во впускном коллекторе, либо непосредственно в камере сгорания цилиндра, если речь идет о непосредственном впрыске. В более старых бензиновых двигателях приготовление топливно-воздушной смеси и подачу ее в цилиндры силового агрегата осуществляется при помощи карбюраторов. Устройство карбюратора призвано обеспечить непрерывное образование рабочей смеси различного качества, соответственно режиму работы мотора.
карбюратор автомобиля

карбюратор автомобиля

Как он устроен

В простейшем случае данное устройство состоит из следующих основных элементов:

  • поплавковой камеры;
  • поплавка с игольчатым клапаном;
  • дроссельной и воздушной заслонок;
  • смесительной камеры с диффузором;
  • распылителя;
  • воздушных и топливных каналов с жиклерами.

Как он работает

Строение поплавковой камеры карбюраторов сходно со строением бачка унитаза. Через игольчатый клапан топливо поступает в нее до тех пор, пока поплавок не поднимется до максимального уровня и не перекроет подачу бензина. При снижении уровня поплавок опускается, открывается клапан, и горючее вновь поступает в камеру. Такое устройство позволяет поддерживать постоянный уровень топлива.
поплавок карбюратора

поплавок карбюратора
Через распылитель бензин попадает в смесительную камеру, где смешивается с потоком воздуха. Для лучшего смешивания смесительная камера снабжена диффузором, благодаря которому воздушный поток ускоряется, завихряется, и смесь получается более качественной. Чтобы подавать бензин дозировано, в распылитель вкручен жиклер, который представляет собой пробку, имеющую калиброванное отверстие. Также следует отметить, что распылитель расположен таким образом, что его выходное отверстие в смесительной камеры находится выше входного. Благодаря этому топливо не переливается в смесительную камеру даже когда автомобиль стоит под наклоном.

Приток атмосферного воздуха обеспечивается под действием разрежения, создаваемого в цилиндрах двигателя во время первого такта (поршень движется в нижнее крайнее положение, впускной клапан открыт, в цилиндре создается разрежение, которое стремится заполнить воздух).
дроссельная заслонка карбюратора

дроссельная заслонка карбюратора
Дроссельная заслонка необходима для изменения сечения проходного отверстия за смесительной камерой, с ее помощью регулируется количество топливно-воздушной смеси, поступающей в цилиндры двигателя. Она непосредственно связана с педалью газа. Водитель, нажимая на педаль, открывает заслонку, и чем больше угол открытия, тем большее количество рабочей смеси поступает в цилиндры.

На деле устройство карбюратора оказывается несколько сложнее, поскольку простейший карбюратор, описанный выше, не способен обеспечить двигатель оптимальной по составу рабочей смесью на всех режимах работы. Водитель, помимо количества топливно-воздушной смеси, должен иметь возможность управлять ее качеством. Сделать это он может при помощи рукоятки «подсоса», связанной с воздушной заслонкой.

При вытягивании рукоятки заслонка закрывается, в смесительную камеру попадает меньше воздуха, а разрежение заполняется бензином, который высасывается из поплавковой камеры более интенсивно. Таким образом, смесь обогащается. Данное обстоятельство особенно важно для пуска мотора в мороз, когда необходима богатая смесь, способная воспламениться при отрицательных температурах.

Не все карбюраторы одинаковы

Существуют различные типы карбюраторов, различающиеся по направлению воздушного потока:

  1. с нисходящим потоком;
  2. с восходящим потоком;
  3. с горизонтальным.

Для карбюраторов с нисходящим воздушным потоком характерны следующие особенности: лучшая наполняемость цилиндров рабочей смесью благодаря меньшему сопротивлению потоку смеси. Как следствие, немного возрастает мощность двигателя (на 3-4%). Второе преимущество таких карбюраторов заключается в более удобном обслуживании, поскольку они располагаются выше. Эти преимущества обуславливают более широкое их применение в автомобилях, чем других.

Наиболее существенный недостаток карбюраторов с нисходящим потоком является то, что при возникновении неисправностей, неправильной эксплуатации или плохом испарении бензина горючее в чистом виде стекает во впускной трубопровод, а из него в цилиндры двигателя, смывая смазку с зеркала, после чего попадает в картер и разжижает масло.

Главное достоинство карбюраторов с горизонтальным потоком – лучшая форма впускного трубопровода (он имеет меньшее число изгибов).

Карбюраторы с восходящим потоком применялись на ранних этапах автомобилестроения, на современные машины они не устанавливаются.
карбюратор с горизонтальным потоком

карбюратор с горизонтальным потоком
В зависимости от количества цилиндров двигателя устройство карбюраторов может усложняться. Так, в восьми — и двенадцатицилиндровых моторах форма и размеры впускного коллектора не позволяют обеспечить равное наполнение топливно-воздушной смесью всех цилиндров. Для устранения этой проблемы необходимо применение сдвоенных карбюраторов. Соответственно, устанавливается и два впускных коллектора.

Сдвоенный карбюратор, несмотря на более сложное устройство, обеспечивает большую топливную экономичность двигателя и мощность. В отличие от обычного, одинарного, он имеет две смесительных камеры, две дроссельных заслонки, расположенных на одной оси, два главных дозирующих устройства и устройства холостого хода. В остальном эти разные виды имеют одинаковое строение.

Какие бывают карбюраторы солекс — MOREREMONTA

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – карбюратор для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция «a» на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26. Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны.
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

4500об, если поставим

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели!
Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером.
4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора.
5. Штуцер подвода топлива.
6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН)
а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга.
b. Тут находится штуцер обратного тока топлива в других модификациях солекса.

Установка карбюратора солекс, на примере 21041-10.

Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже.

Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру.

Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.

  • Карбюратор «Солекс 21083»: как правильно выбрать

На протяжении почти столетия бензиновые двигатели почти на всех автомобилях не могли работать без карбюраторов. Только в начале 80-х годов прошлого века эти хитроумные изобретения начали вытеснять более современные впрысковые системы питания. Так как сильно возрасли экологические требования к машинам, а технологии непрерывно развивались и развиваются, совершенствование классического карбюратора почти остановилось.

Но очень многие отечественные производители не смогли отказаться от подобной системы. Хотя строение у карбюраторов, например, семейства «Солекс» крайне сложное, а сами приспособления проигрывают современных системам впрыска горючего, именно карбюраторы живут дольше. Именно благодаря своей долговечности от карбюраторных систем питания до сих пор не отказались.

Современные технологии стали внедряться в сферу автомобилестроения относительно недавно. Например, системы питания двигателя начали обновляться только с начала 80х годов ХХ столетия, когда специалисты разработали системы питания, которые работают на впрыскивании горючего. В этот момент эра карбюраторов начала заканчиваться. Но это не мешает отечественным производителям все так же ставить в свои изделия карбюраторы, например, семейства «Солекс».

«Солексов» в семействе несколько, все они разработаны под конкретный объем двигателя. Наиболее популярными являются «Солексы» модификации 21053, 21083, 21073, 21041. Между этими видами существует ряд отличий. Два «Солеска» разной модификации будут иметь разные тарировочные данные, то есть у них будут разные сечения больших диффузоров, разный тип и значение жиклеров и так далее. Самое главное – это то, что каждая модификация карбюратора рассчитана под конкретный тип двигателя и его объем.

— «Солекс» 21053 – карбюратор, который предназначен под двигатель продольного типа с объемом 1,5 л. У модификации 21053 диффузоры 23х24, поэтому он лучше всего подходит для 1,5литровых двигателей, так как требует минимальных настроек.

— «Солекс» 21073 – карбюратор под ниву, диффузоры 24х24, объем двигателя 1,7 л. Требует минимальных настроек. Имеет два дополнительных штуцера, которые отвечают за рециркуляцию отработанных газов, чего в других модификациях нет.

— «Солекс» 21041 – карбюратор под двигатель 1,8 л с самым большим сечением диффузоров – 24х26.

Так как все модификации данного семейства карбюраторов выглядят одинаково, а также устроены аналогично друг другу, то и устанавливаются они тоже аналогичным образом.

Чтобы установить «Солекс» 21023 на ВАЗ 2104/2109, нужно выполнить определенную последовательность действий.

1) Перед установкой карбюратора нужно почистить моторный отсек, чтобы грязь не попадала ни в сам карбюратор, ни во впускной коллектор;

2) Нужно отсоединить установленный карбюратор, то есть его тросы и тяги, а также отключить шланги, через которые подается топливо, и шланги системы подогрева;

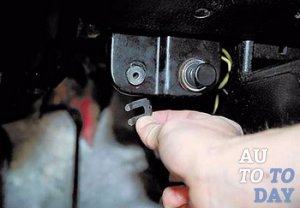

3) Чтобы отсоединить кожух троса привода воздушной заслонки, нужно вытащить упругую скобу с внешней стороны панели «подсоса»;

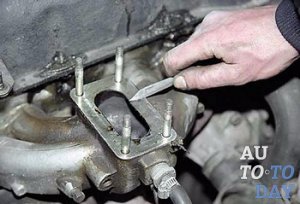

4) Посадочную плоскость коллектора нужно хорошенько очистить, но так, чтобы в двигатель не попала пыль и грязь;

5) Дабы не было подсоса воздуха, нужно нанести герметик, если на посадочной площадке есть маленькие раковины;

6) Прокладки нужно устанавливать последовательно – от тонкой к толстой и наоборот. Толстая прокладка отвечает за теплоизоляцию. Паронитовые тонкие прокладки нужно конкретно под «Солекс». Лучше взять одну прокладку, в которой два отверстия, которую нужно устанавливать между гетинаксовой прокладкой и карбюратором, и одну с овальным отверстием, которую нужно ставить между коллектором и гетинаксовой прокладкой;

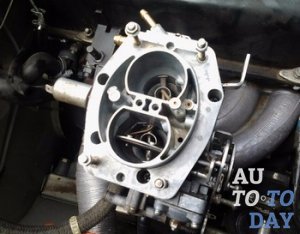

7) Чтобы установка была удобной, карбюратор нужно ставить таким образом, предварительно сняв верхнюю крышку, чтобы привод дроссельной заслонки был спереди машины;

8) Далее следует монтаж кулисы тяг привода дроссельной заслонки со стороны крышки головки блока. Может быть так, что кулису карбюратора придется поместить приблизительно по центру, между отверстиями, так как на карбюратор она ровно не ляжет. Чтобы кулиса не прилипала, ее нужно расположить на своем месте перед тем, как одеть карбюратор на шпильки;

9) Чтобы не было подклинивания заслонки при штатной пружине, лучше установить на тяги наконечники из пластмассы, который точно сядет;

10) Далее нужно притянуть трос привода воздушной заслонки над крышкой головки цилиндров. Трос нужно подогнать по длине, обрезав при этом кожух, а уже потом подключить к карбюратору;

11) Можно монтировать верхнюю крышку карбюратора, но с использованием новой прокладки;

12) Нужно подключить к карбюратору через тройник шланги от системы подогрева и вакуумного регулятора разделителя зажигания;

13) Тройник нужно врезать в топливопровод к фильтру тонкой очистки. Далее нужно подсоединить топливный шланг обратки карбюратора;

14) Потом нужно врезать шланг в шланг обратки обратный клапан и подсоединить к карбюратору;

15) Возвратную пружину нужно закрепить на старой оси кулисы на крышке головки блока;

16) Нужно установить дополнительную пружину на время обкатки для того, чтобы новые шаровые наконечники тяг привода дроссельной заслонки приработались;

17) Далее нужно подключить электроклапан ЭПХХ к контакту «плюс» на реле света;

18) Потом нужно установить воздушный фильтр, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Чтобы отрегулировать работу карбюратора «Солекс», не нужно знать чего-то сверхъестественного. Начать настройку работы карбюратора можно с поплавковой камеры. Тут можно провести проверку уровня горючего. Чтобы это сделать, нужно:

1) Дать двигателю поработать 2 – 3 минуты;

2) Убрать с карбюратора воздушный фильтр;

3) Отсоединить шланг подачи горючего;

4) Аккуратно убрать крышку карбюратора;

5) Используя штангенциркуль, померять расстояние между кромкой корпуса поплавковых минукамер и уровнем горючего в них. Этот интервал должен быть равен 25,5 мм. Если есть отклонения, то нужно подогнуть язычок кронштейна поплавков, чтобы привести все в норму.

Далее нужно отрегулировать работу пускового устройства, причем карбюратор для этого нужно снимать. Перед тем, как перейти к регулировке, нужно проверить диафрагму пускового устройства. Чтобы это сделать, нужно открутить 4 винта и снять крышку устройства. Если диафрагма повреждена, ее нужно заменить. Сама регулировка заключается в ряде процедур:

1) Нужно закрыть воздушную заслонку, повернув рычаг привода;

2) Опустить вниз шток пускового устройства с помощью отвертки;

3) Произвести замеры зазоров между стенкой камеры и открывшейся заслонкой. Если полученные данные не совпадают с тарировочными, которые указываются на карбюраторе, нужно все отрегулировать;

4) Для регулировки нужно ослабить контргайку, которая размещена на ускорительном насосе, а регулировочный винт нужно провернуть отверткой. Зазор будет увеличиваться при выкручивании, а при закручивании он будет уменьшаться.

5) Потом нужно измерить зазор дроссельной заслонки в первой камере. Перед этим нужно закрыть воздушную заслонку. Пусковой зазор не должен отличаться от показателей, которые установлены тарировочной таблицей. Если же несоответствие есть, то нужно вращать регулировочный винт дроссельной заслонки.

Последнее, что нужно отрегулировать, так это холостой ход. Проводить эту операцию нужно тогда, когда карбюратор и воздушный фильтр установлены, а двигатель хорошо прогрелся. Желательно иметь под рукой тахометр и газоанализатор. Если же последнего устройства нет, то действовать нужно по схеме:

1) При выключенном двигателе нужно до упора завернуть винт качества смеси, а потом 3 — 4 оборотами его отвернуть. Если же установлена заглушка из пластмассы, то ее нужно вовсе снять;

2) Потом нужно запустить двигатель, убрать подсос и включить вентилятор вместе с дальним светом фар;

3) Довести движок до 750 – 800 оборотов в минуту с помощью винта качества смеси;

4) Установить максимально возможное количество оборотов;

5) Установить 900 оборотов в минуту;

6) Установить 800 оборотов в минуту;

7) Закручивать винт, пока двигатель не станет работать неустойчиво, а потом открутить на 0,5 – 1 оборот;

8) Винтом нужно установить необходимые обороты на сезон: на зиму – 900-1000 оборотов, на лето – 800-900 оборотов.

Самое главное, чего нужно добиться при настройке режима холостого хода, так это того, чтобы двигатель работал стабильно в пределах рекомендованных оборотов, но при этом горючая смесь должна обогащаться в минимальной степени.

Основные проблемы карбюратора «Солекс»

1) Работа двигателя неустойчива в режиме холостого хода

Причины и ремонт:

— могли засориться жиклеры холостого хода; чтобы исправить это нужно выкрутить электромагнитный клапан и жиклер, после чего прочистить их;

— поломки электромагнитного клапана; подлежит замене;

— есть подсос воздуха; нужно поменять прокладку и промазать герметиком.

2) Если резко нажать на педаль акселератора, то в работе двигателя будет кратковременный перебой, нет динамики

Причины и ремонт:

— неисправен ускорительный насос; нужно прочистить шариковые клапаны и распылили, поменять пружину, диафрагму, кулачок;

— распылители ускорительного насоса неправильно настроены; или заменить сами распылители, или настроить их так, чтобы потоки топливной смеси не пересекали и попадали точно в отверстие, которое образуется во время открытия дроссельной заслонки;

3) Машина подергивается во время движения

Причины и ремонт:

— засорились главные топливные и воздушный жиклеры; очистка;

— неправильная работа электромагнитного клапана; замена;

— подача горючего неправильно регулируется; отрегулировать с помощью винтов качества и количества топливной смеси.

Кроме этих «звоночков», о том, что с «Солексом» проблемы может говорить и слишком большой «аппетит» машины, то есть увеличенный объем потребляемого горючего, а также трудности в запуске прогретого/холодного двигателя. Если все же есть поломки, то лучше прибегнуть к помощи механика, который их точно устранит. Так можно сохранить свои нервы и время, а иногда – и машину.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Если вам необходима настройка и регулировка карбюратора солекс, тогда вам понадобятся тарировочные данные и параметры жиклеров. В этой статье я постарался собрать необходимые данные которые помогут вам без труда настроить карбюратор солекс. Тут вы найдете таблицы жиклеров, маркировку жиклеров, узнаете какие жиклеры должны стоять на карбюраторе солекс 21083.

Карбюратор: что это такое

Карбюратор Приветствуем Вас, уважаемые и дорогие наши автолюбители! Наверное, Вы все интересуетесь тем фактом, что же дальше происходит с автомобильным двигателем после того, как его завели. Как вообще двигатель осознаёт, что нужно максимально ускорить обороты, когда Вы нажимаете до упора педаль газа?

И как вообще происходит потребление бензина? В этой статье мы Вам поведаем о классическом методе питания мотора – карбюраторном типе топливного впрыска. Давайте постепенно рассмотрим то, как он работает.

История карбюраторов

Первым автомобилям карбюратор был попросту не нужен, так как они потребляли светильный газ, а не топливо, подобное современному. Газ напрямую попадал в камеру сгорания в разряженном виде. Аналогичный принцип действия применялся для создания газобаллонного оборудования для автомобилей в первом поколении. Светильный газ был не многим по карману в то время.

Карбюратор

Водители автомобилей столетней давности, для поступления топлива в двигатель, вручную открывали игольчатый клапан карбюратора. Но тут нужна спортивная подготовка, чтобы сразу после запуска двигателя автомобиля, вовремя выскочить из него. В связи с этими имеющимися проблемами, ближе к концу 19 века, учёные уже начали «чесать лбы», обдумывая варианты замены дорогого автомобильного топлива более дешёвым и экономичным.

Выход нашёлся – это оказалось жидкое топливо. Но снова автоинженеры столкнулись с новой трудностью, топливо не могло воспламеняться без кислородного вмешательства. Это и привело к появлению устройства, которое способно смешивать оба компонента, пропорционально его дозируя. Изобретено оно было в Италии Луиджи Де Христофорисом в 1876-ом году и получило название «карбюратор». Конструктивно да и по принципу своего действия он отличался от карбюраторов современности. Для того, чтобы получалась необходимая смесь, топливо нагревалось и уже потом смешивалось с воздухом.

Исследования в этой области успешно продолжались и успехом были увенчаны два известных ныне имени Вильгельм Майбах и Готлиб Даймлер. В 1877-ом году был изобретён первый двигатель внутреннего сгорания, который был оснащён карбюратором распылительного типа. Он то и явился прообразом устройств современности. Для того, чтобы максимально увеличить мощность двигателей спортивных автомобилей, в них встраивали карбюраторы по количественному соотношению равные числу цилиндров в автомобиле.

А вот под конец 20-го века карбюраторы стали полностью контролироваться электроникой. Из-за наличия в них большого количества электромагнитных клапанов, карбюраторам требовалось устройство управления. Например, карбюраторы Hitachi, которые использовались в автомобиле Nissan Sunny, имели не менее 5 клапанов и заслонки, управляемые электроникой. Вскоре карбюраторы сменились системой моновпрыска. Преимущества его заключались в способности смешивать топливо и воздух в наиболее точных пропорциях. Крайней ступенью развития впрысковых систем стал инжектор.

Карбюратор стал очень универсальным устройством. Так например карбюратор времён СССР даже в наше время можно успешно установить на любой двигатель иностранного образца, достаточно только найти или в крайнем случае выточить необходимый переходник.

Сегодня карбюраторы применяются лишь на специальной технике. Электроника же тоже имеет свои недостатки. Например, она боится воды, поэтому на вездеходах, предназначенных для форсирования болот, актуальнее использовать карбюратор, который является механическим устройством. Ведь его можно высушить, если даже и попадёт на него вода.

Какие бывают карбюраторы?

Карбюраторы можно подразделить на три следующих типа: барботажный, мембранно-игольчатый и поплавковый.

Карбюратор автомобиля Барботажный карбюратор является самым несовершенным типом, который уже не используется на современных машинах. Принцип его работы заключался в следующем: в бензобаке, на уровне чуть выше максимальной топливной отметки располагалась доска с двумя патрубками. Один проводил наружный воздух топливный бак, другой забирал этот воздух, но уже смешанный с топливными парами. Появлялась топливная смесь. Заслонка дросселя была расположена в отдельности от мотора.

Эти карбюраторы были очень требовательны к топливному составу. Другие опасные недостатки такого типа карбюратора заключались в большой конструкции и отсутствием возможных регулировок, что приводило к повышенной взрывоопасности.

Поплавковый карбюратор получил широчайшее распространение за свою надёжность , лёгкость регулировок и качество смеси топлива, что получалась на выходе.Прошло время и этот тип устройства поменялся просто до неузнаваемости.

Новый карбюраторный тип получил название мембранно-игольчатого. Первое и основное его отличие заключалось в индивидуализации карбюратора, превращении его в самостоятельный обособленный узел. Его конструкция вмещала в себя несколько, разделённых мембранами, камер. Через эти камеры проходил поршень, увенчанный иглой, она закрывает и открывает топливный доступ в камеры, воздействуя тем самым на клапан. Главным преимуществом такого типа карбюраторов является простота. Кроме того, он имеет большую ценность за то, что он может работать в абсолютно разных положениях, независимо от того как и куда направлена сила тяжести.

Хотя он имеет и недостатки. Это сложность его регулировки, чувствительность к ускорениям, которые перпендикулярно направлены к мембранам, диапазон смесей на выходе не достаточно широк и переходы между режимами происходят медленно. Этот тип карбюраторов практически не был использован именно в автомобилях, но он стал основополагающим переходным звеном к появлению самого успешного конструктивного типа.

Им стал поплавковый карбюратор. Он отличается от всех других типов своей надёжностью, простотой регулировок и смесью, которая была высочайшего качества. Конструкция его состоит из поплавковой и смесительной камеры. Так же он оснащается разнообразными устройствами дозирования: воздушными и топливными клапанами, а так же жиклером. Эти качества поплавковых карбюраторов и сделали их самыми удачными конструктивно используемыми, на основе которых и были разработаны множественные модификации.

Карбюраторы классифицируются также и по способу поддержания давления в поплавковой камере. Оно может осуществляться двумя способами. В первом случае воздух из смесительной камеры поступает в поплавковую через патрубок, благодаря этому выравнивается давление в обоих камерах. Таким образом топливная смесь остается высококачественной. Устройство таких карбюраторов называется балансированным. Топливные смеси могут двигаться как горизонтально, так и вертикально.

Внутренности автомобиля Во втором случае воздух поступает по отдельному каналу в поплавковую камеру. Это приводит к засорению топливного фильтра, обогащая топливную смесь. Разность давлений в камерах получается из-за засоренности фильтра. Балансированные карбюраторы отличаются от небалансированных тем, что разность давлений в камерах остаётся неизменной, из-за чего не меняется состав смеси.

Классификация по направлению движения топливной смеси

Смесевой поток может двигаться как вертикально вниз, так и вертикально вверх, а так же и горизонтально. Соответственно и названия отсюда: карбюратор с нисходящим потоком, с восходящим и горизонтальным потоками. Первый – наиболее эффективный за счёт лучших мощностных показателей. Так же их расположение наиболее удобное, что положительно влияет на обслуживание и регулирование настроек.

Классификация по количеству смесительных камер

По мере совершенствования ДВС, развивались и карбюраторы. Так для двигателей, которые превышали два цилиндра, использовались двухкамерные карбюраторы. Принцип остался неизменным, но изменилось устройство. Такая система необходима для наиболее эффективного распределения смеси между цилиндрами.

Существует и разновидность такого карбюратора, где заслонки открываются последовательно. Его устройство примерно аналогичное. Разница лишь в приводах заслонок дросселей и конструкции выпускных патрубков. Двухкамерные карбюраторы выполняют работу более эффективно. Самым лучшим образом данные карбюраторы справлялись V-образных двигателях. Многокамерные карбюраторы призваны увеличивать мощность двигателя и снижать топливный расход, а следовательно и выбросы вредных веществ в атмосферу. Лучшие характеристики показывают многокамерные карбюраторы с последовательным открытием дроссельных заслонок.

Принцип работы

Карбюратор Основная задача карбюратора заключается в смешении воздуха и топлива. Различные модификации смешивают воздух и топливо по одинаковому принципу. Как мы уже узнали, поплавковый тип карбюратора – самый популярный. Его конструкция такова: поплавковая камера, поплавок, запорная игла поплавка, жиклер, смесительная камера, распылитель, трубка Вентури, дроссельная заслонка.

Поплавковая камера и бак соединены трубкой, через которую движется топливо. Топливо, находящееся внутри камеры, регулируется двум деталями, что взаимосвязаны между собой – это игла и поплавок. Когда в камере падает топливный уровень, поплавок и игла опускаются вместе. В данном случае игла открывает доступ к новой порции топлива. Следовательно в момент заполнения камеры поплавок подымается вместе с иглой, тем самым перекрывая доступ.

В нижней части камеры располагается жиклер – калиброванное устройство, дозирующее подачу топлива. Через него топливо попадает в распылитель. Следующим этапом действие из поплавковой камеры переносится в смесительную. Там и происходит подготовка горючей смеси.

Карбюраторные автомобили расходуют не больше топлива чем машины с распределительным впрыском. Всё зависит от производительности жиклёров или форсунок. Они бывают как экономичными или не достаточно. В смесительной камере находится, увеличивающий скорость воздушного потока, диффузор. Диффузор создаёт возле распылителя разреженный воздух. Этот воздух помогает высасыванию топлива из поплавковой камеры и распылению его в смесительной.

Преимущества и недостатки карбюраторов

+ Прекрасная ремонтопригодность. К карбюратору можно приобрести ремонтный комплект, позволяющий заменить его даже в условиях далёких от сервиса.

Но актуальность этого достоинства давно уже утратила своё значение. Ведь развитие компьютерных технологий, а следовательно и диагностики, создало все условия для простоты ремонта инжектора. Диагностическую программу можно установить, как приложение на планшет или смартфон, а считывание ошибок можно будет совершать при помощи определённого кабеля-переходника.

Тонкий и сложный механизм. Он требует некоторой периодической регулировки и чистки.

Корректная работа зависит от условий погоды. Зимой конденсат в нём замерзает, летом же наоборот, топливо может испаряться от перегрева.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Карбюраторы. История развития карбюраторов. Успехи прошлого и перспективы будущего.


Спросите любого матерого каракумника об автомобильных модификациях минувших дней, и в его глазах вспыхнет искра энтузиазма. Первая стадия тюнинга популярных спортивных авто и мускулкаров из 60-х и 70-х включала в себя выпускной коллектор Hooker, впуск Edelbrock и карбюратор Holley. Тюнинговые впускные коллекторы и карбюраторы были популярны еще во времена гонок по соляным озерам в 1940-х и времена взросления хот-род сообщества в 1950х. Популярность этих деталей остается широкой и в наши дни. Ну чтож, взглянем на историю компании, которая продала 250 млн. карбюраторов? Если вам не особо интересна техническая составляющая или история карбюраторов, рекомендую ознакомиться более душевной статьей о карбюраторах от Валеры Вакуленко.

Пусть некоторых не просвещенных в технических вопросах людей внешний вид карбюраторов приводит в замешательство, на самом деле это очень простые устройства. Если говорить простыми словами, карбюраторыэто механические дозаторы топлива, которые функционируют согласно логическим и вполне понятным физическим законам. За годы существования дизайн карбюраторов эволюционировали с относительно простого до хитровыдуманного, что предлагается сегодня.

Разновидностей карбюраторов много, но на протяжении всей истории карбюраторов, автопроизводители использовали три основных типа этих приборов (по направлению потока рабочей смеси): с восходящим, горизонтальным и нисходящим потоком. Карбюраторы с восходящим потоком преимущественно использовались до конца 1930-х годов в авиации, они обладали важной особенностью для работающих на большой высоте моторов — их было трудно залить. Карбюраторы с гравитационной подачей топлива также применялись и на автомобилях. Карбюраторы с восходящим потоком можно было устанавливать ниже карбюраторов с горизонтальным и нисходящим потоком.

Карбюраторы с горизонтальным потоком в основном применялись на рядных «четверках» и «шестерках». Преимущество использования данного типа карбюратора на рядных моторах заключается в том, что на каждый цилиндр идет индивидуальный впускной тракт, топливная линия и дроссель. Для рядного двигателя это важно по той причине, что не каждому цилиндру нужно одинаковое количество смеси, а его можно корректировать за счет длины впускного тракта. Такие карбюраторы выглядят круто. Например, двухкамерный карбюратор Mikuni с горизонтальным потоком, которым заменяют однокамерные стоковые карбюраторы Hitachi S.U. на автомобилях Datsun серии Z и других спортивных японских и европейских автомобилях, это хороший пример качественных карбюраторов с горизонтальным потоком.

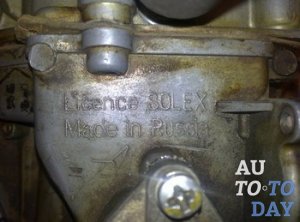

История карбюраторов с горизонтальным потоком началась с французской компании Solex, которая занималась проектированием карбюраторов после Первой Мировой войны. На протяжении многих лет компания Solex занималась усовершенствованием карбюраторов с горизонтальным потоком, а их продукция применялась на многих европейских моделях, от итальянских Alfa Romeo, до французских Renault и Peugeot.

Примерно в 1960х компания Mikuni приобрела лицензию на производство карбюраторов Solex в Японии. В итоге Mikuni создала один из самых лучших карбюраторов, превзойдя Solex. Сегодня очень трудно найти комплект автомобильных карбюраторов Mikuni, но компания до сих пор выпускает комплекты карбюраторов с горизонтальным потоком для мотоциклов и водного транспорта.

Еще одно имя, которое стоит упоминания – Эдуард Вебер. В период 1920-30-х годов Вебер, уже достигший успеха на рынке легковых гражданских автомобилей, с уверенностью вышел на гоночный рынок и начал производство карбюраторов для Maserati и Alfa Romeo. Согласно информации на вебсайте компании, благодаря Веберу после Первой Мировой появились двухкамерные карбюраторы с горизонтальным потоком.

Карбюраторы с нисходящим потоком позволяют поддерживать обильную подачу смеси в двигатель. Большинство восьмицилиндровых двигателей используют карбюраторы с нисходящим потоком, потому что впускной коллектор и карбюратор такого типа легко пристроить между двумя ГБЦ и без проблем снабжать воздухом и топливом каждый цилиндр. Тип карбюраторов с нисходящим потоком стал основным выбором компании Holley с 1950-х годов.

Десятки лет карбюраторы Holley были синонимом хот-род культуры, а достигли такой популярности за счет выпуска нескольких карбюраторов, которые стали необходимой модификацией на пути к мощному двигателю. Такие популярные карбюраторы, как серия 4150, 4160, 3310,Double Pumpers и Dominator изменили то, как хотроддеры, гонщики и автоэнтузиасты идут к своей цели. Карбюратор серии 3310, которые применялись на 425-сильной версии Chevrolet Chevelle 1965 года, получили звание самой влиятельной детали для тюнинга от журнала Hot Rod.

История Holley начинается с братьев-подростков Джорджа и Эрла Холли из Брэдфорда, штат Пенсильвания. В конце XIX века братья Холи разработали чертежи и отливные формы для изготовления одноцилиндрового двигателя.

В итоге получился трехколесный транспорт, развивающий скорость в 40 км/ч, который затем эволюционировал вот в это – Holley “Motorette”. В 1903 году после встречи с Генри Фордом два брата основали компанию Holley Carburetor, которая занималась производством карбюраторов для компании Ford.

Год за годом дело братьев развивалось, особенно в Первую и Вторую Мировые войны, т.к. компания Holley участвовала в военных контрактах и производила топливные системы для лодок Packard, карбюраторы для самолетов DC-3 и B-25 Mitchell. У половины карбюраторов, что прошли через две войны, была печать фирмы Holley. После войны компания сфокусировалась на изготовлении топливных систем для автомобильных заводов, а также создании аналогов. Автомобили становились очень популярны среди американцев в «Золотую Эпоху» американской истории.

В 1940х самыми популярными карбюраторами были Holley 94 и Stromberg 97. Вне зависимости от типа, марки и модели автомобиля, вы можете быть уверены, существовали где-то в стране ребята-хот-роддеры, которые занимались корчеванием этих автомобилей. Вполне привычным делом было видеть закорчеванный хот-род с навороченными карбюраторами, восседающими на впускном коллекторе Edelbrock. Даже сегодня, в эпоху инжекторов и прямого впрыска, можно встретить хот-роды с классическими «плоскоголовыми» моторами, на которые были установлены карбюраторы Stromberg 97.

В 1950-х Holley разработали четырехкамерный карбюратор Model 4150, впервые дебютировавший на Ford Thunderbird в 1957 году. Это была невероятно важная инновация в истории карбюраторов. 4150 стал самым популярным карбюратором, который ставили на тюненные авто, благодаря его простому устройству и модульной конструкции.

1960-е это не только пора секса, наркотиков и рок-н-ролла, это десятилетие принадлежало мускулкарам. Такие производители, как Chevrolet, Dodge и Ford в это время выпускали высокомощные версии мускулкаров и в то время, как базовые версии оснащались карбюраторами Quadrajet, Carter AFB, Thermoquad, топливным системам Holley выпала честь стать частью настоящих монстров. Camaro Z/28, Chevelle с биг-блоком, Boss Mustang? Shelby Cobra – лишь немногие из автомобилей, на которые с завода устанавливались 4-х камерные карбюраторы Holley. Holley также сотрудничали с Chevrolet при создании 1967-69 427 Tri-Power Corvette, а также с Chrysler при создании системы Six-Pack.

В 1968 году Holley создала самый большой 4-х камерный карбюратор, который компания когда-либо выпускала для автомобилей того времени. Деталь разрабатывалась в секрете с программой NASCAR Ford, его мощность составляла 1050 кубических фут в минуту, окрестили его The Dominator. Даже сегодня карбюраторы Holley применяются во многих классах NASCAR, за исключением серии Sprint Cup, которая перешла на инжекторы в 2012 году.

1980-е привнесли несколько изменений в мир карбюраторов. Компания Edelbrock Corporation, которая ранее занималась производством впускных коллекторов, расширила свой профиль до карбюраторов. Хотя большинство автопроизводителей уже перешли на оснащение автомобилей инжекторными топливными системами, карбюраторы все еще доминировали в мото- и автоспорте.

Новом тысячелетии карбюраторы продолжали свою эволюции, благодаря широкому применению в авто и мотоспорте. Хотя у инжекторных систем есть свои неоспоримые преимущества, классические карбюраторные автомобили обладают особым характером и харизмой, которых не хватает современным автомобилям. Пусть легендарные компании Mikuni и Solex перестали заниматься производством автомобильных карбюраторов с горизонтальным потоком, такие компании, как Demon, Edelbrock, Holley и Quick Fuel и многие другие продолжают поддерживать жизнь в рынке автомобильных карбюраторов и создают еще более совершенные творения.

Оглядываясь назад в историю, можно увидеть прогресс, который прошли различные конструкции карбюраторов и то, как происходит смесь воздуха и топлива перед подачей в камеру сгорания. Некоторые карбюраторы выглядели очень странно (например, Holley Teapot), другие были намного эффективнее остальных (карбюраторы, которые производили в период нефтяного кризиса 1970х), а третьи позволяли автоэнтузиастам выжимать все из своих моторов, как Dominator из серии NASCAR и NHRA.

Если не брать во внимание 4-камерные карбюраторы, которые на протяжении десятков лет выглядели одинаково, карбюраторы эволюционировали во многих планах. С улучшением ДВС и увеличением объема моторов, карбюраторы приходилось подстраивать под них и калибровать процесс смеси воздуха и топлива при разных оборотах коленвала. В результате появились высокомощные карбюраторы на подобие Holley Gen 3 Ultra XP Dominator.

Современное топливо – настоящее зло для автомобилей, которые долго простаивают без дела, вне зависимости, карбюраторные они или нет. Антикоррозийное покрытие, которое применяется на современных карбюраторах, защищает топливную систему классических автомобилей от высокого содержания этанола и химических добавок, которые могут натворить дел. Эта проблема – одна из самых главных, которую учитывают производители карбюраторов в 21 веке. Вне зависимости от типа карбюратора или его марки, важно уделять ему внимание и соблюдать определенные меры по хранению и эксплуатации, если хотите, чтобы карбюратор служил вам верой и правдой.

Материалы, применяемые в изготовлении карбюраторов, тоже менялись со временем. Взгляните на пример современного карбюратора. На фотографии выше представлен 4-камерный карбюратор Holley Ultra XP 4150. Если сравнивать с классическими цинковыми карбюраторами прошлого, XP 4150 изготовлен из облегченных деталей, в нем применяются штампованные алюминиевые пластины и измерительные блоки. Снижение веса в верхней точке двигателя – это снижение веса в критической области. Более того, наличие литых полочек в топливной камере снижает нежелательное выплескивание топлива. Карбюратор не только круто работает, но и не менее круто выглядит благодаря адонизированному черному металлу.
Несмотря на то, что сегодня карбюраторы нельзя считать стандартной деталью для современного автомобиля, они еще не уступили свое место в мире классических и спортивных автомобилей. Автоэнтузиасты по всему миру продолжают восстанавливать и модифицировать старые автомобили, а карбюраторы – это отличная и недорогая альтернатива инжекторным системам. Многие гоночные организации допускают к соревнованиям автомобили с карбюраторами, карбюраторные двигатели выступают и в кольцевых гонках и на драге. Где есть любители покрутить гайки, там всегда будет прогресс и модернизация, даже если это касается таких древних систем, как карбюраторы.

Рекомендую ознакомиться с другой, более душевной статьей о карбюраторах от Валеры Вакуленко.

Автор: Блэйн Барнетт (Blane Burnett), маркетинговый и PR координатор при компании Holley.
Перевод: Артем Никулин

Еще больше крутых и интересных статей об автомобилях вы найдете в нашем паблике FastLane. Подписывайтесь, не упустите интересные истории!

Оригинал статьи на сайте SpeedHunters

Карбюраторный двигатель: устройство и принцип работы

Карбюраторный двигатель по причине своих отличных эксплуатационных характеристик пользуется популярностью на протяжении длительного времени. Такие моторы сочетают простоту конструкции, надежность и ремонтопригодность. Особенностью силовых агрегатов данного типа является внешнее смесеобразование. Топливо смешивается с кислородом в карбюраторе и в последующем подается в камеру сгорания.

Фактически, карбюратор представляет собой устройство, где происходит приготовление топливной смеси за счёт смешивания жидкого топлива с воздухом.

Виды карбюраторов

  • В зависимости от способа образования смеси карбюраторы принято разделять на пульверизационные и испарительные. Первоначально популярностью пользовались испарительные модификации, однако впоследствии наибольшее распространение получили пульверизационные, которые обеспечивают максимально качественное разбрызгивание смеси в камере сгорания.
  • В зависимости от числа используемых смесительных камер принято выделять одно, двух и четырехкамерные модификации.
  • Также карбюраторы различаются в зависимости от способа и порядка открытия дроссельных заслонок. Так, заслонки в карбюраторах могут открываться принудительно и автоматически. При этом открытие заслонок на вторичной камере может проходить последовательно или параллельно. Всё это непосредственно влияет на конструкцию агрегата, обеспечивая приготовление качественной воздушно-топливной смеси и ее последующее полное сгорание в двигателе.
  • Наибольшей популярностью сегодня пользуются карбюраторы с нисходящим потоком и соответствующим направлением главного воздушного клапана.
  • Также существуют модификации карбюраторов с горизонтальным и восходящим воздушным потоком. Однако подобные разновидности по причине сложной конструкции не получили сегодня должного распространения и встречаются крайне редко.
  • В зависимости от типа камеры принято разделять барботажные, мембранно-игольчатые, поплавковые. На сегодняшний день барботажные карбюраторы уже не используются, а вот мембранно-игольчатые и поплавковые все еще распространены. Мембранные разновидности состоят из нескольких камер, которые соединяются игольчатым клапаном. Именно открытие и закрытие клапанов позволяет регулировать объем поступающей топливной смеси. Поплавковые разновидности имеют одну камеру сгорания с установленным внутри поплавком. Именно такой поплавок и регулирует работу запорного клапана, позволяя поддерживать постоянный уровень топлива в камере.

Устройство карбюратора

Несомненным преимуществом карбюратора является его простота конструкции, он состоит из двух элементов: поплавковой камеры 10 и смесительной камеры 8.

Топливо под давлением по трубке 1 подается в поплавковую камеру 10, где находится поплавок 3 и запорная игла 2. Такая игла фактически является простейшим клапаном, который регулирует уровень топлива в камере. Наличие такого клапана позволяет обеспечить постоянный уровень топлива в поплавковой камере в процессе работы двигателя, а, следственно, подача бензина в цилиндры осуществляется равномерно. А благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление.

Затем топливо поступает через жиклёр 9 в распылитель 7. При этом количество топлива, которое выходит из распылителя, зависит от степени вакуума, образовавшегося в диффузоре и диаметре проходящего отверстия в жиклере.

При впуске давление в цилиндрах уменьшается. Воздух из окружающей среды поступает в цилиндр через смесительную камеру 8, где расположен диффузор 6 (трубка Вентури), и впускной трубопровод, который распределяет готовую смесь по цилиндрам.

Распылитель находится в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает мах значения, а давление падает до мin значения. Выход топлива из распылителя осуществляется за счёт разности давлений.

Управление карбюратором и дроссельной заслонкой 5 может выполняться исключительно механически через связь с педалью газа, так и различными автоматическими системами, которые устанавливались на поздних модификациях в карбюраторных двигателях. Наибольшее распространение получила система управления карбюратором с металлическим тросом, которая отличается простотой конструкции и надежностью.

Подача воздуха происходит путем открытия и закрытия воздушной заслонки. Такая заслонка на большинстве двигателей имеет полуавтоматических ход. В процессе эксплуатации работа используемой воздушной заслонки может нарушаться, что приводит к переобогащению смеси или ее обеднению. Именно поэтому в ходе эксплуатации такого карбюраторного двигателя необходимо регулярно производить осмотр и соответствующую регулировку воздушной заслонки и всего карбюратора.

Одной из разновидностей карбюраторов являются эмульсионные варианты, в которых в распылитель поступает уже не жидкое топливо, а эмульсия, полученная из воздуха и топлива. Считается, что эмульсионные карбюраторы обеспечивают максимальный коэффициент полезного действия, что достигается за счёт улучшенного распыления бензина в воздушной смеси.

Регулировка карбюратора

Карбюраторный двигатель отличается простотой конструкции, однако подобная система впрыска топлива неизменно требует исправной работы всех механизмов и узлов. Нарушение настройки карбюратора, а подобные проблемы неизменно возникают в процессе эксплуатации этого механизма, приводят к ухудшению приемлемости, экономичности, при этом отмечается увеличение показателей токсичности отработанных газов. Именно поэтому нужно пристально следить за состоянием работы карбюратора и при необходимости вносить соответствующие корректировки.

Автовладельцу при эксплуатации автомобиля с карбюраторным агрегатом доступно две регулировки путем изменения положения винта количества и винта качества. Винт количества отвечает за показатель оборотов на холостом ходу. Тогда как изменение положения винта качества позволяет регулировать степень обогащения топливно-воздушной смеси.

В редких случаях могут отмечаться серьезные поломки, в особенности при появлении неучтенного подсоса воздуха или же нарушении герметичности клапана и системы холостого хода. Всё это приводит к необходимости диагностики и ремонта карбюратора силами специалистов сервисного центра.

Преимущества и недостатки

Преимущества:

  • Если говорить о преимуществах карбюратора, то можем отметить простоту конструкции и надежность. В такой системе питания используются простые механизмы, которые управляются механически и практически не имеют подвижных частей. Фактически, ломаться в карбюраторе нечему, поэтому подобный узел отличается надежностью и долговечностью.
  • Если сравнивать карбюраторный мотор с инжекторным, то из преимуществ можно отметить лучшую работу при низких температурах и устойчивый запуск в жару и холод. Регулировка карбюратора не представляет сложности. Имеется два винта, изменение положения которых позволит внести необходимые корректировки в работу силового агрегата.

Однако и недостатки у двигателей данного типа всё же имеются:

  • В первую очередь это зависимость работы силового агрегата от качества топлива. При наличии в бензине липучих посторонних примесей, может забиваться распылитель, что приводит к неровной работе силового агрегата.
  • Следует сказать, что в сравнении с инжектором карбюраторные моторы существенно проигрывают в вопросах мощности. Карбюратор не способен обеспечить качественное разбрызгивание топлива в камере сгорания, соответственно в сравнении с инжектором такой мотор будет иметь увеличенный расход топлива, а также меньшие показатели мощности с одинакового объема.
  • В простоте карбюраторных двигателей кроются как преимущества, так и недостатки. Если в инжекторе можно внести программой какие-либо изменения в работу силового агрегата, то у карбюратора какая-либо регулировка работы системы питания двигателя существенно затруднена.

На сегодняшний день карбюраторные двигатели практически полностью вытеснены инжекторными агрегатами, которые отличаются улучшенными динамическими и топливно-экономическими показателями работы. Впрочем, многие автовладельцы по достоинству оценили простоту и надежность карбюраторных двигателей и с удовольствием используют машины с таким типом силовых агрегатов и по сей день.

Отправить ответ

avatar
  Подписаться
Уведомление о
