Как проверить давление бензонасоса своими руками, фото и видео

Если вы только начали своё близкое знакомство с устройством автомобиля, то вполне можете ещё и не знать о такой процедуре, как самостоятельная проверка бензонасоса. И, чтобы заполнить этот пробел в ваших умениях, сегодня мы расскажем вам о том, как же проверить давление бензонасоса.

Как выглядит бензонасос?

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Можно воспользоваться специальными средствами

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

Проверка давления

Первым признаком, который должен Вам намекнуть на неисправности в системе питания двигателя — это неустойчавая его работа, двигатель может глохнуть или троить.

Разобраться с тем, как померить давление бензонасоса могут даже те, у кого отсутствуют соответствующие навыки. Так, вам нужно будет найти специальную ленту сантехнического типа, которая применяется для уплотнения резьбовых соединений, а также сам манометр, который представляет собой особый измерительный прибор с патрубком, на который указанная лента и должна быть намотана.

Диаметр патрубка должен быть равен девяти миллиметрам. Чтобы обеспечить пожарную безопасность, необходимо накрыть генератор жаростойкой плёнкой или другим предметом. Далее подбираемся к рампе (как измерить давление в топливной рампе читайте здесь), расположение которой у всех автомобилей разное. Ориентируйтесь на конкретную модель вашего транспортного средства и на инструкцию к нему.

Можно воспользоваться и обычным воздушным манометром

Подробно по шагам

  1. Надеваем шланг от манометра на рампу, плотно затянув его при помощи хомута.
  2. После этого заводим мотор.
  3. Присматриваемся к показаниям на манометре, который должен показать действующее значение.

Данная процедура может проводиться, как у себя в гараже, так и в полевых условиях, когда под рукой нет дополнительных инструментов.

Что же касается давления на различных моделях автомобилей, то оно бывает совершенно разным. Точные значения уточняйте на сайтах с инструкциями к авто. К примеру, на отечественных автомобилях марки ВАЗ, где объём мотора равен 1,6 литра, давление топливного насоса должно составлять около четырёх атмосфер.

Инструкция по диагностике давления и ремонту бензонасоса

  1. Если подача топлива недостаточная, то это может привести к снижению мощности мотора. Проявляется это ещё и тем, что при активном разгоне могут появляться характерные рывки. Это же касается и движения на повышенных скоростях. Итак, снимаем заднее сиденье, которое находится в правой стороне машины. Там мы находим специальную металлическую накладку, которую понадобится открутить.
  2. Теперь включаем зажигание. Вы должны услышать характерные звуки насоса, который перекачивает топливо. Если этот звук слышен очень слабо, то можете снять ещё одно сиденье, чтобы услышать его отчётливо. Но, бывает и так, что звук отсутствует и в этом случае. В результате, нам понадобится проверить реле, а также предохранители, которые отвечают за работу бензонасоса.
  3. Следующим пунктом будет ослабление хомута крепления, с последующим отключением от патрубка всасывающего типа бензонасоса топливного шланга. Указанный шланг находится немного ниже, нежели текущая отметка топлива в баке. И, дабы бензин не начал вытекать, нужно закрыть его отверстие любым подходящим предметом, который находится под рукой. Чаще всего, мы говорим о болте соответствующего диаметра.
  4. Проверяем топливный шланг на предмет наличия повреждений
  5. Теперь отсоединяем топливный шланг, после чего опускаем его, просто направив вниз, найдя наиболее удобное положение. Далее можно плотно закрыть отверстие шланга пальцем, а при помощи рычага ручной подкачки топлива несколько раз прокачайте жидкость. Вы должны ощутить характерное усилие, которое провоцируется наличием сопротивления напряженной пружины, которая сжимается. Мы говорим о пружине, отнесённой к диафрагме на рычаге. Если же подобного эффекта не наблюдается, то необходимо немного провернуть коленчатый вал мотора, используя для этого специальный болт крепления, который удерживает шкив, до нужной отметки.
  6. При каждом нажатии пальцем, вы должны ощущать, что давление в шланге становится больше, а топливный насос начинает издавать характерный звук, больше похожий на «хлюпанье». Но, если давления нет, то это может говорить о недостаточном уровне герметичности клапана всасывающего типа, или же о повреждении диафрагмы.
  7. Плотно закрываем патрубок всасывающего направления при помощи пальца, и заново повторяем цикл накачивания.

В данной ситуации отсутствие эффекта разрежения в патрубке подскажет о том, что диафрагма или же нагнетающий клапан были повреждены.

И, если при этом нет разрежения или же давления нагнетания, то помимо указанных возможных поломок, может оказаться, что в фильтре топливного насоса застрял посторонний предмет.



Не забываем промывать фильтр



Для его устранения будет достаточно промыть фильтр при помощи обычного бензина, а после этого — продуть сжатым воздухом или же компрессором.

Если фильтр чрезмерно деформирован или же не может быть очищен до необходимого уровня, то его нужно заменить новым.

Видео о тесте бензонасоса

Та тут вы можете посмотреть видео, на котором рассматривается, как же проверить и протестировать бензонасос:

Как проверить давление топливного насоса своими руками

Проверка давления в топливной рампе своими руками

Как проверить давление топливного насоса своими руками

Для диагностики двигателя используется измерение давления в топливной рампе. Оно отвечает за поведение транспортного средства в разных рабочих режимах. Главная функция, возложенная на топливную систему, – качественная и полноценная доставка бензина к двигателю, хранение и очистка топлива.

Система включает в себя топливный фильтр, систему впрыска, топливного насоса, бак и иные элементы, которые соединяются токопроводами. Главную функцию выполняет топливный насос. Он формирует требуемый показатель давления в рампе. Когда его уровень снижается, в работе мотора автомобиля наблюдаются конкретные сбои.

Причины неисправной работы устройства

Проверка уровня давления необходима в таких случаях:

  1. Возникновение сбоев в силовом узле при холостом ходе, из-за которого транспортное средство может в любой момент заглохнуть.
  2. Двигатель начинает троить (когда он работает не на 4-х, а только на 3-х цилиндрах).
  3. Происходит заметный перерасход топлива, который возрастает на 30–50 %.
  4. Увеличивается количество вредоносных угарных газов, скапливаемых в выхлопе.
  5. Нестабильная работа двигателя на холостых оборотах.
  6. Заметны перебои в работе мотора.

Обнаружив на своем транспорте подобные проблемы, стоит провести диагностику ЭБУ. Если она не дала результатов, значит, источник сбоя топливная рампа и необходимо измерить в ней уровень давления.

Проверка давления в топливной рампе своими руками

Измерять давление в рампе очень просто, принцип проведения измерений практически такой же, как и при проверке давления в шинах. Для этого необходимо:

  • Манометр с предельными отметками в 8-10 атмосфер, можно и в 6, поскольку прибор имеет небольшие погрешности.
  • Обыкновенный кусок шланги с диаметром около 8-9 мм.
  • Пакля.
  • Пару хомутов.

С этих материалов можно создать собственный вычислительный прибор или же купить его в магазине.

Прежде чем провести замеры следует:

  1. Внимательно проверьте топливную систему на наличие течей и натянутость всех хомутов.
  2. Отключите зажигание в автомобиле, и отоприте капот.
  3. Отыщите рампу форсунок.
  4. Устраните пробку штуцера давления.
  5. Отвертите ниппель, используя золотник. Будьте осторожны, поскольку могут быть брызги из-за остаточного давления, возьмите себе тряпку и миску.
  6. Прикрепите шланг манометра к штуцеру и хорошо зафиксируйте его хомутом.
  7. Присоедините к иной стороне шланги приобретенный манометр.
  8. Проведите замеры давления. Для этого зафиксируйте показатели при разных режимах работы мотора:
  • В момент включения зажигания показатель должен быть свыше 3 атмосфер;
  • При холостом ходе мотора отметка должна находиться в пределе 2,4–2,5 атмосфер;
  • Со снятой трубкой шланга с регулятора топливного давления прибор измерения должен показывать примерно 3,2–3,3 атмосфер;
  • В момент передавливания сливной трубки шланга, при условии корректной работы рампы, стрелка манометр должна показывать 7–8 атмосфер;
  • Во время ножатия на педаль газа стрелка должна достичь отметки в 3 атмосферы и опуститься до 2,5.

Совет! Прежде чем тестировать транспортное средства в разных режимах проверьте топливную на наличие пробоин, в ином случае все сделанные замеры будут не корректными и искаженными.

Проанализируйте все полученные в ходе измерений данные. Выключите зажигание, и проверьте показатель манометра. Если с рампой все в порядке, то стрелка не опуститься ниже отметки в 0,7 атмосфер. Когда она опустилась к 0, то или регулятор давление неисправен и необходимо будет полностью его снять либо же провести замену РДТ, или вышел из строя обратный клапан в моторчике бензонасоса.

Повысьте количество оборотов в моторе до 2900–3000, если в этот момент показатель манометра начнет снижаться, то проблема в работе бензонасоса. А если давление создается на протяжении длительного периода, то, скорее всего, забился топливный фильтр либо засорилась сеточка для грубой прочистки.

В случае, когда все проведенные измерения не подтвердились, необходимо будет провести более глубокую проверку на станции техобслуживания.

Совет! Прежде чем приступить к проверке давления ознакомьтесь с инструкцией, обзаведитесь необходимыми устройствами и инструментами и самое важное просмотрите, какие параметры характерны при нормальной работе устройства.

Проверка и диагностика бензонасоса без сервисных центров

Бензонасос автомобиля можно без преувеличения назвать одним из важнейших узлов, поскольку он обеспечивает равномерное поступление топлива к двигателю. Согласитесь, что без такой важной детали ездить на автомобиле было бы проблематично.

Раньше вместо бензонасоса использовались простые шланги, которые действовали по всем известному закону сообщающихся сосудов Архимеда и это вносило серьезные коррективы как в конструкцию автомобиля, так и в качество езды — давление в системе невозможно было регулировать.

Как проверить давление топливного насоса своими руками

На данный момент используется два вида бензонасосов:

Первый вид используется в карбюраторных двигателях и его главная задача состоит в поддержании постоянного давления в топливной системе. Электрические — более продвинутые, они устанавливаются на автомобили с инжектором, давление и объем топлива, поступающего в двигатель, регулируются с помощью электронных датчиков.

Как рассказывают бывалые автомобилисты, бензонасос может работать в двух режимах:

Это, конечно, шутка. Можно было бы добавить промежуточную стадию — «работает, но плохо». В чем это выражается?

Симптомы поломки бензонасоса

Несложно догадаться, что если бензонасос начинает работать с перебоями, то проблемы будут очень серьезными — топливо будет подаваться в систему неправильно. В результате, во время вождения нас могут ожидать следующие сюрпризы:

  • проблемы со стартом — когда жмете на газ, ощущаются провалы, тяга пропадает, потом резко появляется, автомобиль «подрывает»;
  • автомобиль заводится со второго или третьего раза, хотя стартер работает нормально;
  • на высоких оборотах автомобиль подергивается — сказывается неравномерная подача бензина;
  • пропадение тяги;
  • мотор глохнет при нажатии на газ — это последняя стадия, когда бензонасос действительно не работает.

Из-за чего возникают все эти проблемы? Насос вышел из строя, либо забился топливный фильтр.

Как проверить давление топливного насоса своими руками

Топливный фильтр — это отдельная тема, практически во всех системах он стоит за бензонасосом, соответственно через насос проходит неочищенный бензин, в котором может содержаться большое количество мелких механических частичек.

И хотя такие проблемы бензонасосу не страшны, но со временем они все же проявляются — падает напор топлива, насос работает с шумом.

Особенно ярко это выражается во время запуска двигателя — стартер забирает на себя львинную долю мощности АКБ, напряжение в сети падает, изношенный насос не в силах обеспечить достаточный приток топлива. Как результат — мотор глохнет.

Проверка бензонасоса — диагностика проблем

Проверить бензонасос можно разными способами: внешний осмотр, измерение давления в топливной системе, с помощью тестера или лампочки — выбор зависит от типа насоса.

Внешний осмотр можно применять только для карбюраторных машин, поскольку у них бензонасос крепится снаружи бака. Нужно также сказать, что в таких автомобилях может быть два насоса для работы в разных режимах. Они могут находиться как под капотом, так и непосредственно в районе бензобака.

Если при визуальном осмотре вы обнаружили, что имеется утечка топлива, чувствуется запах бензина, то это может говорить об износе прокладок. В таком случае вам понадобится ремкомплект, а также набор инструментов для демонтажа насоса, его разборки. Замене могут подлежать следующие детали:

  • капроновый сетчатый фильтр;
  • всасывающий и нагнетающий клапаны — их проверяют путем подачи воздуха в нагнетающий штуцер насоса, исправные клапаны не должны пропускать воздух;
  • узел диафрагм и пружина, которая их сжимает — диафрагмы должны быть без повреждений, пружина — упругой;
  • толкатель — на нем не должно быть повреждений и наклепов.

Проверка давления производится с помощью манометра, который подключают к топливной рампе, а циферблат манометра выносят к лобовому стеклу.

При заведенном двигателе на холостых ходах проверяются показания манометра — они должны соответствовать данным из инструкции — 300-380 кПа. Это значение должно оставаться стабильным и при движении. Попробуйте разогнаться до третьей скорости и посмотрите не изменились ли показания манометра — если они упали, значит насос не поддерживает нужный уровень давления.

Как проверить давление топливного насоса своими руками

Кроме того, давление в системе может падать и из-за утечек топлива из топливных шлангов. Потребуется визуальный осмотр на наличие утечек. Исправляются такие проблемы путем замены шлангов, фильтров и так далее.

Проблема может состоят и в том, что неисправно работает реле насоса. Проверить его можно путем подключения к разъемам лампочки или отверткой с индикатором. При включенном зажигании индикатор загорается — значит проблема не в бензонасосе.

Провести такие проверки можно самостоятельно, однако в специализированных сервисах механики смогут без проблем диагностировать любую поломку, ведь тяга может падать, а мотор глохнуть не только из-за проблем с бензонасосом.

В этом видео вы узнаете почему не качает насос, а также как устранять неисправности связанные с ним на конкретных примерах.

На этом видео проводится именно проверка и тестирование бензонасоса.

Как проверить давление бензонасоса

Бензонасос играет важнейшую роль в топливной системе любого автомобиля. Главной задачей устройства является подача топлива из топливного бака в двигатель. Бензонасос также регулирует количество подаваемого топлива посредством редуктора бензонасоса.

Как проверить давление топливного насоса своими руками Рекомендуем также прочитать статью об устройстве бензонасоса. Из этой статьи вы узнаете о том, какие виды топливных насосов используются в бензиновых автомобилях, а также об особенностях их конструкции и принципах работы.

Неисправность бензонасоса: основные признаки и симптомы

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В самом начале стоит отметить, что электрические и механические бензонасосы подают топливо в двигатель под определенным давлением. Снижение давления топлива приводит к сбоям в работе двигателя.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;

Как проверить давление топливного насоса своими руками Рекомендуем также прочитать статью о тюнинге топливно-воздушной системы двигателя. Из этой статьи вы узнаете о том, как правильно подбирать бензонасос, инжекторы и другие компоненты системы с учетом оптимальной производительности.

Возможной причиной данных неисправностей является низкое давление в топливной системе. Другими словами, на разных режимах работы мотору попросту не хватает топлива. Для диагностики и устранения поломки необходимо знать, как самому проверить давление бензонасоса.

Проверка давления топлива и бензонасоса

Как проверить давление топливного насоса своими руками

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Как самому проверить давление топлива в топливной рейке

Как проверить давление топливного насоса своими руками

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах. Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

  1. Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство. Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
  2. Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей. Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
  3. Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
  4. Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
  5. Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер. При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
  6. Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Источники: http://avto-kuplya.ru/tekhnicheskie-voprosy/proverka-dvigatelya/22-proverka-davleniya-v-toplivnoj-rampe-svoimi-rukami, http://vodi.su/diagnostika-benzonasosa/, http://krutimotor.ru/proverka-davleniya-topliva-i-benzonasosa/

Как проверить давление топливного насоса своими руками

Когда топливный насос не обеспечивается нужное давление в топливной рампе (магистрали), а так же при его низкой производительности, будет затруднён пуск двигателя, а если двигатель и запуститься, то он будет работать с перебоями. Так же топливный насос после запуска двигателя может перегреваться и не обеспечивать нужное давление, при этом будет снижаться тяга двигателя, будут слышны хлопки, пропуски зажигания и повышенный расход топлива.

Форсунки установленные на рампе двигателя очень чувствительны к давлению и производительности топливного насоса. Топливный насос, который при запуске обеспечивает нужное давление, но не обеспечивает требуемую производительность, позволит запустить мотор и обеспечит его работу на холостом ходу. В движении же, под нагрузкой, при низкой производительности (топливном голодании) будет ощущаться снижение тяги, рывки, провалы.

Если у топливного насоса залипли щётки и нет электрического контакта, то он не будет накачивать давление во время запуска двигателя. Если коленчатый вал при запуске вращается, а двигатель не запускается – может быть неисправен как сам топливный насос, так и неисправна система зажигания, а то и вовсе проблемы с самим мотором (метки ГРМ, порвало ремень). В первую очередь стоит проверить искрообразование.

Проверяем есть ли искра. Подключаем разрядник к высоковольтному проводу или катушке зажигания, а другой конец разрядника садим на массу двигателя и поворачиваем ключ зажигания на старт. Если во время прокрутки стартера вы увидите искру, то это уже говорит о том, что ЭБУ видит обороты двигателя и подаёт сигнал исполнительным механизмам (катушка, модуль зажигания). Так же во время прокрутки если есть искра, должен включаться топливный насос (если не стоит ни какой блокировки от авто сигнализации или иммобилайзера).

Если при включении зажигания или прокрутки стартером не слышно работы топливного насоса, тут могут быть следующие причины:

  1. Неисправно реле включения топливного насоса
  2. Неисправен предохранитель реле топливного насоса
  3. Неисправен сам топливный насос
  4. Установлена нештатная блокировка топливного насоса
  5. Штатный иммобилайзер блокирует включение топливного насоса.

Самая распространённая неисправность связанная с топливным насосом – это неисправность самого топливного насоса (залипли, стёрлись щётки), как проверить?
Для начала нам нужно найти реле топливного насоса. Рассмотрим на примере схемы автомобиля Дэу Нексия.

Какие цепи отвечают за работу топливного? Предохранитель F7, далее Реле топливного насоса и сам топливный насос. Проверяем, приходит ли питание +12 на Реле топливного насоса — контакт 86 и 30.

Если на контакте 30 и 86 присутствует напряжение 12 вольт, то далее проверяем цепь топливного насоса — контакт 87.

При включении реле топливного насоса на контакте 87 появляется +12 вольт, которые подаются на сам топливный насос. Для того, чтобы проверить исправность цепи топливного насоса, нужно замерить сопротивление между контактом 87 и массой автомобиля.

Сопротивление обмотки исправного топливного насоса порядка 1 Ом. С учётом сопротивления проводов от реле до бензонасоса сопротивление может достигать 1.5. 2 Ом. Если мультиметр показывает большое сопротивление — 80 Ом, 2. 6. 20 кОм, то скорее всего проблема в самом насосе. Как проверить это? Можно слегка постучать по самой топливной станции или по топливному баку. Если сопротивление во время постукивания падает до 1.5. 2 Ом, то неисправен сам топливный насос. Кстати, таким образом вам может повезти ивы сможете запустить свой авто, но работать он будет не долго, зато вы сможете его эвакуировать до места ремонта.

И так, включаем зажигание, если топливный насос исправен, то вы услышите характерное жужжание в топливном баке. При включении зажигания идёт управляющая команда от ЭБУ двигателя на включение реле топливного насоса (несколько секунд), насос заработает, создавая давление в топливной магистрали (рампе). Так же на некоторых автомобилях установлен аварийный клапан, который в случае аварии или удара разъединяет электрический контакт с топливным насосом, блокирую подачу топлива.

Что же делать, если топливный насос работает, но двигатель не запускается или запускается с трудом? Нужно замерить давление, которое создаёт топливный насос. А как же принудительно включить реле топливного насоса? Можно воспользоваться портативным диагностическим сканером и зайдя в исполнительные механизмы включить параметр Fuel Pump — ON. Если же под рукой нет портативного сканера, то можно просто замкнуть контакты реле 30 и 87 напрямую, в любом случае, прежде чем что-либо делать, нужно изучить схему включения топливного насоса на конкретно вашу модель автомобиля.

Так же для включения реле топливного насоса можно применить несложную в конструкции доработанную релюшку с кнопкой, которая позволяет принудительно включить цепь исполнительных механизмов.

В зависимости от применяемой на автомобиле топливной системы давление топлива может быть от 2.0 бар до 4.5.

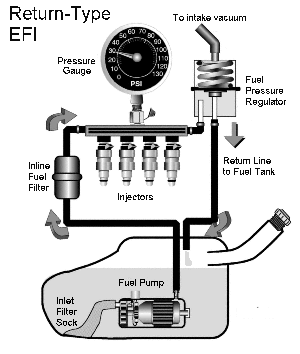

Обратная система подачи топлива (Return Type Fuel System).

Обратная система подачи топлива (Return Type Fuel System) или как её ещё называют «топливная система с обраткой». Как происходит работа топливной системы с обраткой?: ЭБУ подаёт сигнал на включение топливного насоса (Fuel Pump), топливо через фильтрующую сетку (фильтр грубой очистки — Inlet Filter Sock) засасывается топливным насосом, далее по топливо проводу топливо проходит через фильтр тонкой очистки (Inline Fuel Filter) и поступает в рампу форсунок (распределитель топлива) и далее идёт к регулятору давления (Fuel Pressure Regulator) в котором поддерживается требуемое давление (от 2.1. до 2.5 бар с подключённой вакуумной трубкой — vacuum). Избыточное давление топлива, создаваемое топливным насосом (насос создаёт как правило от 6. до 8 бар) возвращается (сбрасывается) обратно в бак по обратному топливо проводу. Таким образом на холостом ходу в система с «обраткой» давление поддерживается на уровне 2.1. 2.5 бар, а при отключенной вакуумной трубке (или перегазовке) давление подскакивает до 3 бар.

Пример замера давления топлива на автомобиле Nissan Almera с системой подачи топлива с обраткой.

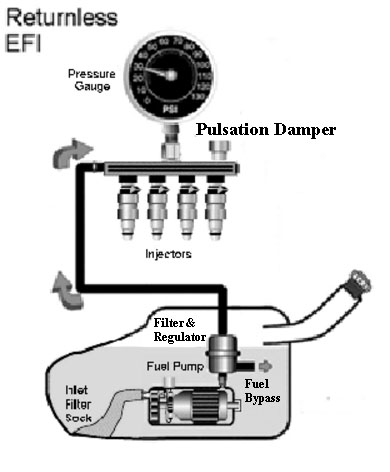

Невозвратная система подачи топлива (Returnless Type Fuel System).

Невозвратная система подачи топлива (Returnless Type Fuel System) или топливная система без обратки. На самом деле в этой системе есть обратный сброс топлива, только вот сама «обратка» находится в баке, Принцип работы: ЭБУ подаёт сигнал на включение топливного насоса (Fuel Pump), топливо через фильтрующую сетку (фильтр грубой очистки — Inlet Filter Sock) засасывается топливным насосом, далее поступает в фильтр тонкой очистки со встроеным клапаном (регулятором давления топлива — Filter & Regulator), который сбрасывает излишки топлива через байпасный трубопровод (Fuel Bypass) и далее по топливо проводу топливо поступает на рампу распределитель, со встроенным гасителем пульсаций (Pulsation Dumper). В данной системе отсутствует вакуумная регулировка давления топлива и оно остаётся на определённом, заданном клапаном давлении, как правило это 3.0 — 3.5 — 3.8 — 4.0 — 4.5 бар в зависимости от марки автомобиля.

о

Клапан, регулятор давления топлива (Fuel Pressure Regulator). Заданное давление топлива как правило написано на самом клапане либо в мануале на данную марку авто.

Регулятор давления
топлива 3.8 бар — ВАЗ:

Регулятор давления топлива
3.5 бар, Hyundai, BMW,
Saab, Sitroen.

Ещё мы не поговорили о таком устройстве как гаситель пульсаций (Pulsation Dumper) или компенсатор пульсаций давления. Который устанавливается на топливной рампе и многие его путают с регулятором давления. Ну в какой-то степени он конечно регулирует, на самом деле он сглаживает пульсации, скачки давления от работы топливных форсунок, а так же при резком переходе на мощностной режим при интенсивном разгоне автомобиля. Как его отличить от регулятора давления топлива на системах с обраткой? Да всё просто, у него попросту нету обратной магистрали, для сброса давления и отсутствует вакуумный шланг.

Топливная рампа Форд Фокус 2

Топливная рампа с форсунками и компенсатором пульсаций давления топлива: 1 – болты крепления компенсатора пульсаций давления топлива; 2 – компенсатор пульсаций давления топлива; 3 – уплотнительные кольца компенсатора пульсаций давления топлива; 4 – верхние уплотнительные кольца форсунок; 5 – топливная рампа; 6 – фиксаторы форсунок; 7 – нижние уплотнительные кольца форсунок; 8 – форсунки

Читаем далее.

Дата добавления: 2016-12-07

Автор статьи: Александр Дмитриев (AlastaR)






© АвтоСервис | Интернет-магазин, Екатеринбурга

Бензонасос является одной из важнейших частей топливной системы автомобиля. В его работе могут возникать проблемы, которые вначале кажутся незначительными, но впоследствии приводят к серьёзным нарушениям. Поэтому лучше всего выявлять и исправлять их на ранней стадии. Проверить исправность устройства можно и своими руками, если знать признаки и причины проблем в его работе. Тогда не придётся тратиться на диагностику и ремонт топливного насоса в сервисах технического обслуживания.

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

  1. Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.
  2. Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов.
  1. Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Видео: Проблемы с топливным насосом

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

  1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
  2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
  3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
  4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Бензиновый насос является одним из ключевых элементов автомобильного топливного комплекса. Он отвечает за передачу горючего под давлением к форсункам (когда автомобиль использует систему, в которой происходит впрыск топлива) или в карбюратор. Как и другие части автомобиля, насос может перестать нормально работать.

Видео: Как работает топливный насос

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Видео: Когда «болеет» бензонасос

Знания о работе всех систем автомобиля и опыт устранения их неисправностей помогут сэкономить деньги и окажут неоценимую помощь при поломке вдали от населённых пунктов.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Встречаются модели, где реле ограничивает обороты двигателя внутреннего сгорания, в том случае, если их количество приближается к максимуму. Топливо перестаёт поступать в двигатель, и обороты снижаются. Затем возобновляется подача питания на насос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства. Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Видео: Разборка и прозвон реле бензонасоса

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Проблемы с давлением в топливном насосе

Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания

Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.

Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».

Другие причины, по которым устройство не держит давление:

  • дыра в топливной системе;
  • проблемы в работе обратного клапана;
  • нарушение в работе регулятора давления;
  • пропускают форсунки.

С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.

Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.

Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.

Видео: Проверка давления в топливной рампе ВАЗ

Проблемы в работе устройства вакуумного типа

В работе вакуумного насоса могут возникать сбои. Это может происходить по нескольким причинам:

Проблемы Причины Решение
Недостаточное вакуумирование Недостаточный уровень масла Долить масло до нужного уровня
Масло стало грязным Загрязнённый двигатель. Чем выше содержание щёлочи в масле, тем быстрее очищается двигатель и чернеет масло Заменить масло на чистое. При высоком содержании щёлочи замена требуется после 5 000 километров пробега
Отверстие для заливки масла забилось Мелкие частички на поверхности крышки Очистить входное отверстие и промыть фильтр
Нарушена целостность шлангов Износ, механическое повреждение, нарушение соединения шлангов Проверить шланги и места их соединения
Недостаточная мощность насоса Потеря напряжения от генератора до насоса из-за неудачной реализации штатной проводки, недостаточный размер устройства Заменить проводку или приобрести новую деталь нужной мощности
Масло начало протекать Нарушена целостность ёмкости для масла Заменить ёмкость
Крышка отверстия для того, чтобы сливать масла плохо прилегает или пришло в негодность резиновое кольцо Сорвана резьба крышки, износилось кольцо Поменять крышку и поменять прокладку
Масло брызгает Превышен допустимый уровень масла Слить часть масла до нужного уровня
Превышено давление на штуцере для откачки воздуха Недостаточная мощность насоса Установить более мощный насос
Насос тяжело заводится Температура стала слишком низкой Устройство нужно включить и выключить несколько раз подряд или подогреть масло
Пробои в электрочасти насоса Скачки напряжения, короткое замыкание Проверить и устранить пробои
Внутри скопился мусор Грязь в бензобаке Исследовать содержимое и устранить засор, почистить бензобак

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Видео: Замена бензонасоса ВАЗ 2110–12 (ремонт своими руками)

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно. Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса. Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы.
Как измерить давление в топливной системе своими руками
Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю.
Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит ? Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

Какое давление в топливной системе ВАЗ 2110 должно быть ?
2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ?
На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм.
Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Диагностика автомобиля по давлению топлива
Проблемы в работе топливной системы автомобиля выражаются провалами на высоких оборотах, дёрганием автомобиля, либо автомобиль не едет, когда нужно резко ускориться, а иногда вообще просто глохнет. Теперь зная, как проверить давление в топливной системе автомобиля мы можем сделать диагностику автомобиля самостоятельно. Сможем определить, какой компонент топливной системы вышел из строя (бензонасос, регулятор давления топлива (РДТ), форсунки, фильтры и т.д.), но для начала нужно понять, как работает топливная система:
Бензонасос непрерывно качает топливо, пока работает двигатель. Лишний бензин тупо сбрасывается через РДТ в обратку. Давление в рампе меняется (повышается) не столько от оборотов, сколько в момент подгазовки (это хорошо просматривается на видео), т.к. в этот момент вакуум (разряжение) в ресивере падает и РДТ добавляет давление в рампе. Если заглушить двигатель, то давление в рампе медленно начнёт понижаться по экспоненте. Скорость снижения (от нескольких минут до нескольких часов) зависит от качества обратного клапана, который находится в тыльной стороне моторчика бензонасоса.

При диагностике замеры давление в системе делают по разному:

Замер при включенном зажигании на сколько подскакивает стрелка
Замер на ХХ
Замер со скинутой трубкой с РДТ
Замер с пережатой обраткой

Какой допустимое давление в топливной рампе ?
Чем больше, тем лучше. Кашу маслом не испортишь.
Пример, когда проблем в топливной системе нет: при работе на холостых давление — 2.5атм, при снятии трубки с регулятора 3.3атм, а при пережатии сливной трубки 7атм. При подгазовке подпрыгивает до 3атм и обратно восстанавливается на 2.5атм.
Как определить состояние регулятора давления топлива (РДТ) ?
подключение бензонасоса без запуска двигателяОпределить неисправность РДТ можно двумя способами:

Если давление на неработающем двигателе с включенным бензонасосом ниже 2.8атм. Чтобы включить бензонасос напрямую не заводя двигатель, тогда на диагностической колодке замыкаем самые ближние контакты к рычагу переключения передач.
Выключаем бензонасос. Давление в рампе должно упасть примерно на 0.7атм и остаться на этом уровне. Если не держит давление в топливной системе и сразу падает на ноль, тогда неисправен РДТ либо обратный клапан насоса (находится в тыльной стороне моторчика бензонасоса, менять насос из-за него не целесообразно). Не исключайте трещин в топливной магистрали или плохое состояние форсунок (бензин течет внутрь)
Как определить состояние бензонасоса ?
Для того, чтобы определить неисправность бензонасоса нужно проверить бензонасос «в стенку» (давление нулевой подачи или «на пробку»). Говоря понятным языком — это давление, которое развивает бензонасос. Именно по этому параметру этот параметру можно определить ресурс бензонасоса. При износе насоса этот параметр постепенно уменьшается. Когда давление «в стенку»:

проверка бензонасоса в стенкуоколо 3атм — автомобиль тупит
4атм — насос еще послужит
5-7атм — состояние нового насоса (чешский бензонасос выдает 7атм)

Проверить бензонасос «на пробку» достаточно просто, нужно пережать обратку плоскогубцами (на 2-3 секунды) на заведенной машине и смотреть за показателями манометра.

Другой способ проверить бензонасос: плавно поднимаем обороты ДВС до 3000об/мин. Если при этом давление будет постепенно падать, то это признак «мертвого» насоса.

Если при проверке насоса «в стенку» давление поднимается медленно, то это признак забитого топливного или фильтра бензонасоса.
Заводим двигатель. Стрелка манометра должна слегка дрожать, если она «гуляет» в пределах 0.3атм, тогда это может быть следствием забитой сеточки бензонасоса.

Как проверить состояние топливной системы без манометра ?
Открутить подающий топливопровод и подать питание на бензонасос. Если все исправно, тогда за минуту должно набежать около 1.5литра.

Кстати, если давление в топливной рампе всего 1атм и неровный звук работы насоса. Причина — нет бензина в баке !

Заключение
Теперь, если Вы заглохли в дали от города, то выполнить диагностику автомобиля своими руками в полевых условиях для Вас не проблема ! Интенсивный разгон машины без провалов и дерганий — первый признак исправной топливной системы автомобиля ! Если после такой диагностики проблемы остались, тогда обратите внимание на другие моменты (компрессия в цилиндрах, модуль зажигания, ДПДЗ и прочее).

Как проверить бензонасос

Бензонасос играет важнейшую роль в топливной системе любого автомобиля. Главной задачей устройства является подача топлива из топливного бака в двигатель. Бензонасос также регулирует количество подаваемого топлива посредством редуктора бензонасоса.

Рекомендуем также прочитать статью об устройстве бензонасоса. Из этой статьи вы узнаете о том, какие виды топливных насосов используются в бензиновых автомобилях, а также об особенностях их конструкции и принципах работы.

Читайте в этой статье

Неисправность бензонасоса: основные признаки и симптомы

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В самом начале стоит отметить, что электрические и механические бензонасосы подают топливо в двигатель под определенным давлением. Снижение давления топлива приводит к сбоям в работе двигателя.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;
Рекомендуем также прочитать статью о тюнинге топливно-воздушной системы двигателя. Из этой статьи вы узнаете о том, как правильно подбирать бензонасос, инжекторы и другие компоненты системы с учетом оптимальной производительности.

Возможной причиной данных неисправностей является низкое давление в топливной системе. Другими словами, на разных режимах работы мотору попросту не хватает топлива. Для диагностики и устранения поломки необходимо знать, как самому проверить давление бензонасоса.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего  следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Как самому проверить давление топлива в топливной рейке

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах.  Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

  1. Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство. Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
  2. Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей. Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
  3. Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
  4. Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
  5. Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер. При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
  6. Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Читайте также

Как проверить бензонасос? — самостоятельная диагностика

Бензонасос автомобиля можно без преувеличения назвать одним из важнейших узлов, поскольку он обеспечивает равномерное поступление топлива к двигателю. Согласитесь, что без такой важной детали ездить на автомобиле было бы проблематично.

Раньше вместо бензонасоса использовались простые шланги, которые действовали по всем известному закону сообщающихся сосудов Архимеда и это вносило серьезные коррективы как в конструкцию автомобиля, так и в качество езды — давление в системе невозможно было регулировать.

На данный момент используется два вида бензонасосов:

  • механические;
  • электрические.

Первый вид используется в карбюраторных двигателях и его главная задача состоит в поддержании постоянного давления в топливной системе. Электрические — более продвинутые, они устанавливаются на автомобили с инжектором, давление и объем топлива, поступающего в двигатель, регулируются с помощью электронных датчиков.

Как рассказывают бывалые автомобилисты, бензонасос может работать в двух режимах:

  • работает;
  • не работает.

Это, конечно, шутка. Можно было бы добавить промежуточную стадию — «работает, но плохо». В чем это выражается?

Симптомы поломки бензонасоса

Несложно догадаться, что если бензонасос начинает работать с перебоями, то проблемы будут очень серьезными — топливо будет подаваться в систему неправильно. В результате, во время вождения нас могут ожидать следующие сюрпризы:

  • проблемы со стартом — когда жмете на газ, ощущаются провалы, тяга пропадает, потом резко появляется, автомобиль «подрывает»;
  • автомобиль заводится со второго или третьего раза, хотя стартер работает нормально;
  • на высоких оборотах автомобиль подергивается — сказывается неравномерная подача бензина;
  • пропадение тяги;
  • мотор глохнет при нажатии на газ — это последняя стадия, когда бензонасос действительно не работает.

Из-за чего возникают все эти проблемы? Насос вышел из строя, либо забился топливный фильтр.

Топливный фильтр — это отдельная тема, практически во всех системах он стоит за бензонасосом, соответственно через насос проходит неочищенный бензин, в котором может содержаться большое количество мелких механических частичек.

И хотя такие проблемы бензонасосу не страшны, но со временем они все же проявляются — падает напор топлива, насос работает с шумом.

Особенно ярко это выражается во время запуска двигателя — стартер забирает на себя львинную долю мощности АКБ, напряжение в сети падает, изношенный насос не в силах обеспечить достаточный приток топлива. Как результат — мотор глохнет.

Проверка бензонасоса — диагностика проблем

Проверить бензонасос можно разными способами: внешний осмотр, измерение давления в топливной системе, с помощью тестера или лампочки — выбор зависит от типа насоса.

Внешний осмотр можно применять только для карбюраторных машин, поскольку у них бензонасос крепится снаружи бака. Нужно также сказать, что в таких автомобилях может быть два насоса для работы в разных режимах. Они могут находиться как под капотом, так и непосредственно в районе бензобака.

Если при визуальном осмотре вы обнаружили, что имеется утечка топлива, чувствуется запах бензина, то это может говорить об износе прокладок. В таком случае вам понадобится ремкомплект, а также набор инструментов для демонтажа насоса, его разборки. Замене могут подлежать следующие детали:

  • капроновый сетчатый фильтр;
  • всасывающий и нагнетающий клапаны — их проверяют путем подачи воздуха в нагнетающий штуцер насоса, исправные клапаны не должны пропускать воздух;
  • узел диафрагм и пружина, которая их сжимает — диафрагмы должны быть без повреждений, пружина — упругой;
  • толкатель — на нем не должно быть повреждений и наклепов.

Проверка давления производится с помощью манометра, который подключают к топливной рампе, а циферблат манометра выносят к лобовому стеклу.

При заведенном двигателе на холостых ходах проверяются показания манометра — они должны соответствовать данным из инструкции — 300-380 кПа. Это значение должно оставаться стабильным и при движении. Попробуйте разогнаться до третьей скорости и посмотрите не изменились ли показания манометра — если они упали, значит насос не поддерживает нужный уровень давления.

Кроме того, давление в системе может падать и из-за утечек топлива из топливных шлангов. Потребуется визуальный осмотр на наличие утечек. Исправляются такие проблемы путем замены шлангов, фильтров и так далее.

Проблема может состоят и в том, что неисправно работает реле насоса. Проверить его можно путем подключения к разъемам лампочки или отверткой с индикатором. При включенном зажигании индикатор загорается — значит проблема не в бензонасосе.

Провести такие проверки можно самостоятельно, однако в специализированных сервисах механики смогут без проблем диагностировать любую поломку, ведь тяга может падать, а мотор глохнуть не только из-за проблем с бензонасосом.

В этом видео вы узнаете почему не качает насос, а также как устранять неисправности связанные с ним на конкретных примерах.

На этом видео проводится именно проверка и тестирование бензонасоса.

Загрузка…

Диагностика по давлению топлива ⋆ CHIPTUNER.RU

© Алексей Пахомов, aka Is_18, г.Ижевск

Давление топлива – один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения – 5–6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10–12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2–3 кгс/см2.
Итак, подключаем манометр и диагностический сканер.

Диагностика по давлению топлива

1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя – это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5–6 кгс/см2, а на насосах производства Чехии – до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации – тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото. (прим. от Sим – это еще не самый экстремальный вариант – более «крутые» случаи смотрите ЗДЕСЬ)

Диагностика по давлению топлива


5. На заведенном двигателе давление будет около 2.3 кгс/см2. Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см2 (либо до того значения, которое получили в п.1). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000. Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

6. Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1.5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.

7. Самый экстремальный вариант – давление около 1 «очка» и неровный звук работы насоса. Причина – нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке – еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный. Удачи!



©chiptuner.ru

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно справочно – информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями, описанными в части 2 на стр. 437 Гражданского Кодекса Российской Федерации.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
