Как проверить бензонасос — узнаем, исправен ли он

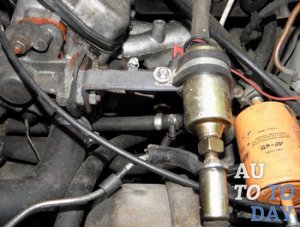

Электробензонасос Возможно, с детальной конструкцией автомобиля знакомы далеко не все, но общее понятие о том, что такое бензонасос, знают многие. Эта маленькая и, на первый взгляд, ничем не приметная деталь выполняет в жизнедеятельности любой машины ответственную и необходимую работу, обеспечивая подачу топлива из бака в двигатель.

Другими словами, выход из строя данной запчасти может заставить Вас идти на работу пешком, так как автомобиль просто не заведется. Именно поэтому, так важно понимать особенности работы бензонасоса и способы диагностики его поломок, о чем мы сегодня и поговорим.

Способы проверки давления бензонасоса

Бензонасос — это небольшое устройство автомобиля, главной задачей которого является стабильная и контролируемая подача топлива в двигатель. Как известно, топливный бак и мотор машины находятся на разных концах транспортного средства, поэтому вопрос доставки горючей жидкости с точки А (бак) в точку В (двигатель) нельзя назвать простым. Было время, когда для этой цели использовался топливный шланг, в котором жидкость могла протекать под воздействием гравитационных сил, но он не давал возможность контролировать количество топлива, а без этого трудно обходится, ведь для исправной работы сердца автомобиля подача горючего должна носить стабильный характер (за это отвечает редуктор бензонасоса). Исходя из этого, становится понятно почему так важно уметь правильно обслуживать данную деталь и вовремя проводить ее диагностику.

Механический бензонасос Одним из важнейших параметров бензонасоса есть его давление, влияющее как раз на количество впрыскиваемого топлива. Если с двигателем что-то не в порядке, первое что сделают сотрудники большинства СТО — это замеряют давление топлива, а уже потом станут проводить остальные диагностические работы. Способ проведения измерений напрямую зависит от типа этого устройств, которые делятся на механические и электрические. Также, этот фактор напрямую определяет принцип работы и конечную эффективность каждого из них.

В электрических бензонасосах «проталкивание» топлива контролируется с помощью электронной системы, учитывающей содержание выхлопных газов и соотношение топливно-воздушной смеси. Пусковым механизмом этого типа выступает электродвигатель, который в свою очередь реагирует на включившийся замок зажигания. На современных транспортных средствах, скорость подачи горючей смеси регулируется электрическим бензонасосом в зависимости от потребностей мотора, вместо этого в более старых моделях этот процесс отличался постоянством, несмотря на «желание» двигателя.

Механический бензонасос можно назвать более традиционным типом, устанавливаемым чаще всего на карбюраторные транспортные средства. Работать его заставляет сам двигатель, посредством системы, передающей вращательные действия, при чем давление подачи топливной смеси получается довольно низким. В отличии от электрических, механические бензонасосы крепятся с наружной стороны топливного бака, а иногда, вместо одного, устанавливают целых два устройства: одно работает при малых объемах и высоких давлениях, а второй наоборот — на низких давлениях, при тех же небольших объемах.

Бензонасос Для проверки обоих типов можно либо воспользоваться услугами профессионалов, либо сделать все самостоятельно. В случае с механическим бензонасосом, диагностику давления можно произвести следующим способом: шланг между ним и карбюратором отсоединяется, в ходе чего под небольшим давлением должен брызнуть бензин. Затем нужно направить шланг в любую доступную емкость и покрутить мотор стартером. Если насос качает пол-литра бензина за 30 секунд, значит с давлением все в порядке, если же этого не происходит — придется восстанавливать работоспособность всей системы, следующим путем:

— прокачать сжатым воздухом топливную магистраль, которая проходит между бензобаком и насосом;

— проверить не засорились ли клапаны и фильтрующая сетка;

— убрать регулировочную прокладку из под насоса.

Также, осуществить проверку давления данного устройства можно с помощью обычного шинного манометра, который наверняка имеется у многих автолюбителей. Единственным недостатком этого метода являются небольшие погрешности при начальных значениях, поскольку они предназначены для замера большого давления (до 16 Атм), в то время как аналогичные топливные приборы ограничиваются 6 Атм. Проверить электрический бензонасос в домашних условиях можно используя лампочку (обычно на 12 В) для проверки электропитания и исправности проводки. В первом варианте она подключается между черным и серым проводами на клемме бензонасоса и должна гореть при включении зажигания. Во-втором с ее помощью осуществляется проверка реле (должно быть подписано на блоке предохранителей и реле).

Как проверить исправность бензонасоса при «капризах» двигателя?

Бензонасос Топливный бензонасос, в независимости от типа, время от времени, под действием разных факторов, выходит из строя, а проявляется это чаще всего в работе двигателя автомобиля. Первый тревожный звоночек, сообщающей о том, что с этим устройством что-то не в порядке — это нетипичный старт мотора. Если он не заводится или же этот процесс занимает много времени, то можно смело предположить возможность поломки бензонасоса. Когда, из-за нестабильной работы двигателя, в процессе движения транспортное средство начинает «дергаться», или же при работе на холостом ходу отмечается ее неустойчивость, в таких случаях, также можно говорить о признаках вероятных проблем с данной деталью.

Причиной подобных возникающих трудностей специалисты называют низкое давление в системе. Для того, что бы убедиться так это или нет, сначала надо проверить отсутствие утечки горючего. Сделать это можно с помощью индикатора давления топлива (продается в любом автомагазине), процесс установки которого не должен составить особых сложностей, так как точный способ и сопровождающие его рекомендации детально описаны в прилагающейся инструкции. После того, как измерительное устройство установлено, необходимо заглушить мотор и следить за показателями прибора, которые будут меняться. Если через 5 минут давление упадет ниже значения 1,6 атмосфер, то это указывает на то, что регулятор или одна с форсунок пропускает горючее. Их можно заменить самостоятельно или же обратится за помощью к более осведомленным в этих вопросах, людям.

Как проверить бензонасос с помощью подручных средств?

Бензонасос Мы сегодня уже говорили, о том, что проверить давление в бензонасосе можно с помощью специального манометра или аналогичного прибора, который используется для проверки давления в шинах. И тот и другой вид измерительных устройств относятся к вспомогательным механизмам проверки работоспособности автомобильного бензонасоса. Кроме них, в этой категории, также находится 12 — вольтная лампочка и емкость для слива бензина, так как и с их помощью можно получить необходимые данные. Сейчас мы рассмотрим процесс применения каждого из этих предметов более детально.

Специальный манометр, предназначен для измерения давления в топливной системе, рассчитан максимум на 6 Атм., и подключившись к топливной рампе, через кромку капота выводится на лобовое стекло. Нужные Вам значения, которые стоит зафиксировать, прибор покажет сразу после включения зажигания (норма находиться в пределах от 300 до 380 кПа.), затем, разогнав автомобиль до третей передачи, снова обратите внимания на данные, которые должны остаться в прежних рамках. Если это не так, значит на лицо наличие проблемы и лучше всего обратиться за помощью к специалисту.

Для проведения диагностики бензонасоса с помощью воздушного манометра, Вам понадобится специальная лента, часто использующаяся сантехниками для уплотнения стыков, или строительный лен.

Конструкция, данного вида приборов, предусматривает наличие патрубка с диаметром не меньше 9 мм., на который и наматывается описанная лента. Выполнив, это действие, находим топливную рампу (месторасположение указано в технической характеристике к машине), которая обычно закрывается пластиковым колпачком и выворачиваем его. Под ним находится предмет, с виду похожий на колесный ниппель, его необходимо снять.

Бензонасос Сделать это можно воспользовавшись теми же инструментами, что подходят для ремонта колес. Открутив данную часть рампы, Вы непременно встретитесь с потоком бензина, хлынувшего оттуда из-за давления, поэтому заранее стоит подготовить соответствующую емкость. Что бы сбросить общее давление в моторе, надо снять с бензонасоса предохранитель (находится на общей панели предохранителей, а более точную информацию про его расположение Вы узнаете из инструкции к транспортному средству).

После этого двигатель запускают и так как бензонасос не работает — он скоро заглохнет. Тут уже можно приступать непосредственно к проведению измерений, предварительно надев шланг от манометра на рампу и затянув его хомутом. Дальше запускаем двигатель и смотрим на показания прибора. На разных автомобилях — разная норма значений давления топлива в системе. Например, на ВАЗах, с объемом двигателя 1.6 литра, этот показатель должен ровняться 4 Атм. Удобность этого способа заключается в его легкости, исходя из чего, при необходимости, данную процедуру можно провести и в полевых условиях.

В случае, когда автомобиль глохнет в процессе движения, скорее сего, проблему стоит искать в электрической части, в первую очередь проверив реле бензонасоса. Ничего сложного в этом нет, нужно лишь подключить лампочку (12 В) к разъему бензонасоса и включить зажигание: загорелась — ищите причину в чем-то другом.

Бензонасос Кроме вышеописанных проблем, довольно часто на бензонасосе заметны следы масла, что, скорее всего, свидетельствует о неверном креплении этого устройства. Поэтому, необходимо убедиться, что оно находиться в правильном положении и надежно закреплено. Дополнительно, также, стоит проверить состояние уплотнительных теплоизоляционных прокладок.

Бывают случаи, когда для устранения неисправностей требуется демонтаж топливного насоса. Чаще всего, это происходит в следствии повреждения (деформирования) диафрагмы. Быстро исправить это можно с помощью полиэтиленовой пленки, дополнительно укрепив ею поврежденный участок. Надолго такого ремонта, конечно, не хватит, но доехать до гаража или ближайшего СТО, точно получится. В общем, нет проблемы, которую нельзя было бы решить, а наличие в человека креативности мышления позволяет использовать для этого самые разнообразные подручные средства и вспомогательные механизмы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как Проверить Работу Бензонасоса на Исправность в 7 этапов

Устройство и принцип работы диафрагменного бензонасоса

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — снаружи. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

Как проверить бензонасос - устройство и основные неисправности

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса.

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

  • Низкокачественное топливо — основная причина выхода электрического бензонасоса из строя. Растворенные мелкие абразивные частицы пыли и грязи в бензине
  • Неисправность топливной системы — большие токи и перегрузка
  • Старый топливный фильтр или сеточка, забитые грязью
  • Перегрев в жаркую погоду
  • Механическое нарушение корпуса или коррозия бензонасоса
  • Износ топливного насоса от времени

Как продлить жизнь топливному насосу? Следите за количеством топлива в баке, не допускайте пустого бака. Качество бензина тоже должно быть на должном уровне. Любые механические удары могут привести к неисправности  насоса – будьте осторожнее и аккуратнее.

Наши специалисты в Перово ремонтируют  электрические бензонасосы во всех иномарках (Ауди, БМВ, Фольксваген, Мерседес, Опель, Форд, Хонда, Мазда, Ниссан, Мицубиси, Тойота, Пежо, Рено, Шевроле, Ситроен, Киа и многих других) и отечественных машинах (ВАЗ, Нива).

Также имеются в наличии  сеточки и фильтры для всех видов электрических бензонасосов. Основными производителями бензонасосов на сегодняшний день являются BOSCH, SIEMENS, ATS, PIERBURG, MEAT-DORIA, AIRTEX, KRAUF, WALBRO. На проданный и установленный нами модуль бензонасоса предоставляется гарантия 6 месяцев, если были произведены все необходимые работы (промывка топливной системы, бака, замена сеточек и топливных фильтров).

Для некоторых сложных случаев возможен подбор по образцу моторчика топливного насоса.

Такой насос нашел широкое применение в карбюраторных автомобилях и крепится на двигателе.

Диафрагменный бензонасос приводится в действие с помощью эксцентрика распределительного вала, чаще всего, посредством толкателя.

1 — шток; 2 — шайба; 3 — обойма; 4 — диафрагма; 5 — внутренняя дистанционная прокладка; 6 — наружная дистанционная прокладка; 7 — гайка.

Основной элемент бензонасоса – диафрагма, которая зажата между двумя частями корпуса. Именно она перекачивает бензин из бака в карбюратор. В случае ее разрыва предусмотрено специальное сливное отверстие, которое исключает попадание топлива в картер двигателя с маслом.

После запуска двигателя эксцентрик передвигает толкатель, который, с помощью рычажного механизма, опускает шток и диафрагму. Возвратная пружина, при этом, сжата, а над диафрагмой создается разряжение, которое открывает клапан и закачивает бензин из бака.

В процессе следующего поворота эксцентрика освобождает толкатель и рычажный механизм. Пружина разжимается, и диафрагма поднимается вверх. Клапан закрывается, и бензин поступает в карбюратор.

В процессе работы бензонасос имеет свойства нагреваться от тепла двигателя, особенно в жару. Для этого предусмотрена система охлаждения бензонасоса, которая обеспечивается самим бензином. Она представляет собой систему циркуляции и дальнейшего слива бензина обратно в бак.

Таким образом, исключается вероятность закипания и испарения бензина, а также различных перебоев в работе двигателя. Если бензонасос перегревается, то подача бензина прекращается и насос не работает, даже если применять ручной привод подкачки бензина из бака.

Неисправность бензонасоса: основные признаки и симптомы

С помощью этих признаков вы сможете определить, что не качает бензонасос:

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;

Проверка давления топлива и бензонасоса

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Профилактическая проверка бензонасоса, которая включает в себя очищение бака, фильтров и форсунок поможет сэкономить на дорогостоящем устройстве! И пользуйтесь качественным топливом!

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.

Этап 7. Проверка давления

Чтобы диагностика позволяла верно определить показатели давления, нужно сбросить начальное давление топлива, отключив предохранитель бензонасоса.

Чтобы проверить работоспособность бензонасоса, следует:

  1. Снять топливный шланг с впускного штуцера карбюратора.
  2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Механические бензонасосы иномарок нередко представляют собой неразборную конструкцию, поэтому ремонту не подлежат!

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства.

И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Как измерить давление бензонасоса

Работа бензонасоса должна быть стабильной и четко отрегулированной. Неисправный бензонасос будет закачивать бензин небольшими порциями, что заставит работать двигатель неустойчиво, или будет качать слишком маленькое или слишком большое количество бензина, так как давление в системе имеет отклонения, по сравнению с нормой.

Перед тем, как проверить давление бензонасоса, необходимо проверить, нет ли где утечки топлива или засора топливной системы. Если все шланги целые и чистые, а фильтра новые, то отсоедините от штуцера шланг и поставьте на его место манометр. На штуцер манометра монтируйте топливный шланг и запустите двигатель.

В случае с механически бензонасосом все намного проще. Измерить давление можно и без применения манометра. Для этого отсоединяют шланг из карбюратора и вставляют в прозрачную емкость. Начинайте качать бензин рычагом ручной подкачки, и если бензин выходит плотной струей, то давление в норме.

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего  следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Видео — Не качает бензонасос —  что делать?

Проверка исправности электрического бензонасоса

Если при повороте ключа в замке зажигания бензонасос не срабатывает, то первое, с чего стоит начать проверку – это с самого насоса. Для этого прикладывают вольтметр на клеммы насоса и замеряют напряжение. Его величина должна составлять, примерно, 12 вольт.

Есть и второй вариант проверки. Для этого подключите клеммы аккумулятора к клеммам бензонасоса, и, если он не заработал, значит, вся проблема в электродвигателе насоса, а если он заработал, то это указывает на отсутствие питания.

Отсутствие питания может быть вызвано поломкой реле бензонасоса. Его можно проверить двумя способами:

  1. Попробовать поставить новое и если оно заработает – значит, все дело в нем.
  2. Подключить омметр к выводам реле и если он покажет обрыв, реле неисправно.

Если реле исправно, то последнее что остается – это проверить предохранитель, который отвечает за сохранность цепи бензонасоса от коротких замыканий. Если предохранитель целый, но бензонасос все равно не срабатывает, то, скорее всего, имеется обрыв в электропроводке. Это последняя причина, по которой бензонасос может не работать.

На этом все. Это были самые основные методы проверки бензонасосов. Однако, при работе с бензиносодержащими элементами будьте крайне осторожны! Удачи на дорогах!

Восстановление работоспособности топливного насоса

В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.

Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.

Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.

Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.

Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.

Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!

Бензонасосы подразделяют на: подвесные и погружные. Если бензонасос расположен вне топливного бака, его можно отнести к подвесному. Если электрический бензонасос вставлен в корпус (колбу), расположенную в топливном баке, такой насос можно отнести к погружным.

  • измерение давления в топливной системе — от 1200 руб
  • замена подвесного бензонасоса — от 800 руб
  • замена погружного бензонасоса — от 1500 руб
  • переборка снятой топливной колбы (замена моторчика бензонасоса и сетки) — от 800 руб
  • замена погружного топливного фильтра (сетки) в баке — от 2300 руб
  • замена выносного топливного фильтра — от 600 руб
  • ремонт электропроводки бензонасоса — от 800 руб

Записывайтесь на диагностику или ремонт вашего автомобиля ежедневно по телефону: 7 (495) 971-78-25.

Со стоимостью других услуг, оказываемых в Автосервисе в ВАО (Перово), можно подробнее ознакомиться в разделе «ЦЕНЫ».

Этот вид насосов разделился на еще два подвида: подвесные (устанавливаются под двигателем таким образом, чтобы бензин в них поступал самостоятельно) и погружные (устанавливаются внутри бензобака).

Электрический бензонасос представляет собой металлический цилиндр, внутри которого расположен электродвигатель, секция насоса, клапаны и сетчатый фильтр. Двигатель с помощью муфты соединяется с насосной секцией, которая и обеспечивает закачку топлива.

Насосная секция – единственное различие многих бензонасосов, так как может выполняться в различных формах, имеющих разную всасывающую способность.

При повороте ключа в замке зажигания, включается электропривод насоса, который выполняет закачку топлива в инжектор. Как только необходимое количество топлива оказалось в системе впрыска, срабатывает датчик, который отключает привод насоса. После запуска двигателя насос запускается снова и работает наравне с двигателем.

  1. Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство. Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
  2. Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей. Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
  3. Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
  4. Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
  5. Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер. При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
  6. Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Как проверить бензонасос — устройство и основные неисправности

Бензонасо

Бензонасос – это часть автомобиля, обеспечивающая подачу бензина в двигатель. Бензонасос является одним из главных элементов, так как без него не возможна работа двигателя в целом. Всего существует два вида бензонасосов: диафрагменный и электрический.

Устройство и принцип работы диафрагменного бензонасоса

Такой насос нашел широкое применение в карбюраторных автомобилях и крепится на двигателе.

Диафрагменный бензонасос приводится в действие с помощью эксцентрика распределительного вала, чаще всего, посредством толкателя.

1 — шток; 2 — шайба; 3 — обойма; 4 — диафрагма; 5 — внутренняя дистанционная прокладка; 6 — наружная дистанционная прокладка; 7 — гайка.



Основной элемент бензонасоса – диафрагма, которая зажата между двумя частями корпуса. Именно она перекачивает бензин из бака в карбюратор. В случае ее разрыва предусмотрено специальное сливное отверстие, которое исключает попадание топлива в картер двигателя с маслом. Перед клапанами установлен специальный сетчатый фильтр, не допускающий попадание мелких частиц. Внизу, обычно, установлен рычаг ручной подкачки, упрощающий запуск двигателя.

После запуска двигателя эксцентрик передвигает толкатель, который, с помощью рычажного механизма, опускает шток и диафрагму. Возвратная пружина, при этом, сжата, а над диафрагмой создается разряжение, которое открывает клапан и закачивает бензин из бака.

В процессе следующего поворота эксцентрика освобождает толкатель и рычажный механизм. Пружина разжимается, и диафрагма поднимается вверх. Клапан закрывается, и бензин поступает в карбюратор.

Расход топлива бензонасоса будет зависеть от количества оборотов двигателя. Чем больше обороты, тем выше становится расход.

В процессе работы бензонасос имеет свойства нагреваться от тепла двигателя, особенно в жару. Для этого предусмотрена система охлаждения бензонасоса, которая обеспечивается самим бензином. Она представляет собой систему циркуляции и дальнейшего слива бензина обратно в бак. Таким образом, исключается вероятность закипания и испарения бензина, а также различных перебоев в работе двигателя. Если бензонасос перегревается, то подача бензина прекращается и насос не работает, даже если применять ручной привод подкачки бензина из бака.

Перегрев бензонасоса является одним из главных недостатков диафрагменной системы. Водители применяли разные методы охлаждения, среди которых была мокрая тряпка, накинутая на бензонасос. Такая проблема была полностью устранена у более современного аналога, который был разработан в эпоху появления инжекторных двигателей – электрического бензонасоса, который постепенно вытеснил механическую систему подачи топлива.

Устройство электрического бензонасоса

С появлением инжекторных двигателей, автомобили стали комплектоваться и новыми бензонасосами, основой в которых послужил – электропривод.

Этот вид насосов разделился на еще два подвида: подвесные (устанавливаются под двигателем таким образом, чтобы бензин в них поступал самостоятельно) и погружные (устанавливаются внутри бензобака).



Электрический бензонасос представляет собой металлический цилиндр, внутри которого расположен электродвигатель, секция насоса, клапаны и сетчатый фильтр. Двигатель с помощью муфты соединяется с насосной секцией, которая и обеспечивает закачку топлива. Так как воздух в системе отсутствует, исключается всякая угроза воспламенения, что делает такой бензонасос абсолютно безопасным.

Насосная секция – единственное различие многих бензонасосов, так как может выполняться в различных формах, имеющих разную всасывающую способность.

При повороте ключа в замке зажигания, включается электропривод насоса, который выполняет закачку топлива в инжектор. Как только необходимое количество топлива оказалось в системе впрыска, срабатывает датчик, который отключает привод насоса. После запуска двигателя насос запускается снова и работает наравне с двигателем.

Самостоятельная проверка бензонасоса

Как измерить давление бензонасоса

Работа бензонасоса должна быть стабильной и четко отрегулированной. Неисправный бензонасос будет закачивать бензин небольшими порциями, что заставит работать двигатель неустойчиво, или будет качать слишком маленькое или слишком большое количество бензина, так как давление в системе имеет отклонения, по сравнению с нормой.

Перед тем, как проверить давление бензонасоса, необходимо проверить, нет ли где утечки топлива или засора топливной системы. Если все шланги целые и чистые, а фильтра новые, то отсоедините от штуцера шланг и поставьте на его место манометр. На штуцер манометра монтируйте топливный шланг и запустите двигатель. Норма давления должна быть в пределах 2,8 – 3 кгс/см2. Для каждой модели автомобиля этот показатель индивидуальный, поэтому уточняйте эту цифру в технической литературе.

Контролируйте давление в течение 10 минут. Если оно не падает, значит, бензонасос создает нормальное давление. Падение давления указывает на утечку топлива или негерметичный монтаж клапана бензонасоса.

В случае с механически бензонасосом все намного проще. Измерить давление можно и без применения манометра. Для этого отсоединяют шланг из карбюратора и вставляют в прозрачную емкость. Начинайте качать бензин рычагом ручной подкачки, и если бензин выходит плотной струей, то давление в норме.

Видео — Не качает бензонасос —  что делать?

Проверка исправности электрического бензонасоса

Если при повороте ключа в замке зажигания бензонасос не срабатывает, то первое, с чего стоит начать проверку – это с самого насоса. Для этого прикладывают вольтметр на клеммы насоса и замеряют напряжение. Его величина должна составлять, примерно, 12 вольт. Если напряжение есть, это значит, что питание в норме, а бензонасос неисправен. Если напряжения нету, это означает, что проблема в питании.

Есть и второй вариант проверки. Для этого подключите клеммы аккумулятора к клеммам бензонасоса, и, если он не заработал, значит, вся проблема в электродвигателе насоса, а если он заработал, то это указывает на отсутствие питания.

Отсутствие питания может быть вызвано поломкой реле бензонасоса. Его можно проверить двумя способами:

  1. Попробовать поставить новое и если оно заработает – значит, все дело в нем.
  2. Подключить омметр к выводам реле и если он покажет обрыв, реле неисправно.



Если реле исправно, то последнее что остается – это проверить предохранитель, который отвечает за сохранность цепи бензонасоса от коротких замыканий. Если предохранитель целый, но бензонасос все равно не срабатывает, то, скорее всего, имеется обрыв в электропроводке. Это последняя причина, по которой бензонасос может не работать.

На этом все. Это были самые основные методы проверки бензонасосов. Однако, при работе с бензиносодержащими элементами будьте крайне осторожны! Удачи на дорогах!

Как проверить бензонасос

Зачастую неудачные попытки запустить двигатели водители связывают с вышедшим из строя бензонасосом. Но это еще надо доказать! Если рядом нет автосервиса, то возникает вопрос: как проверить бензонасос дома или в путешествии? Эти нужные устройства, устанавливаемые на автомобиль, делятся на два типа: механические и электрические. Далее подробно рассматривается, как проверить бензонасос обеих разновидностей.

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

бензо

бензо

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

  1. Разберите устройство и замените пару прокладок;
  2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
  3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
  4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

электро

электро

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

  • включите зажигание;
  • прикоснитесь щупами вольтметра или проводками от лампы к контактам;
  • если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

проверка

проверка

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

реле

реле

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
