Не качает бензонасос ВАЗ 2108, 2109, 21099 (карбюратор)

Неисправность: «не качает бензонасос» приводит к возникновению ряда серьезных проблем в работе карбюраторного двигателя автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Признаки неисправности — не качает бензонасос

Как определить, что не качает бензонасос? По внешним признакам (прекращается или сокращается топливоподача) и проверив его на исправность.

Признаки могут быть различные, в зависимости от того насколько неисправен бензонасос или иные элементы топливной системы. Например, в случае полного отказа бензонасоса, либо повреждения топливных магистралей, двигатель автомобиля не запустится вовсе или будет запускаться и глохнуть.

В случае, если подача топлива полностью не прекратилась, двигатель будет «троить» (неустойчиво работать на холостом ходу), появятся провалы и рывки при нажатии на педаль газа, снизится мощность и приемистость.

Причины неисправности — не качает бензонасос

— Закончился бензин в топливном баке

Иногда указатель уровня топлива на приборной панели по ряду причин начинает обманывать водителя и бензин может внезапно закончится.

Бензонасос в таком случае качать не будет.

— Засорилась топливная система двигателя

Топливная система засоряется продуктами окисления ее элементов, мусором в бензине, отложениями от присадок. В первую очередь забиваются топливные фильтры (на топливозаборнике в бензобаке, фильтр тонкой очистки топлива, фильтр в бензонасосе). Подача топлива в запущенных случаях прекращается вовсе, в не особо запущенных сокращается в большей или меньшей степени.

Если при визуальном осмотре топливных магистралей обнаруживается фильтр тонкой очистки топлива забитый грязью и отложениями, безальтернативно следует провести прочистку топливных магистралей и дополнительно топливного бака.

Фильтр тонкой очистки топлива системы питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Не отрегулирован привод бензонасоса

Бензонасос приводится в движение от толкателя (металлический стержень), который упирается в выступ на распредвалу двигателя.

Износ толкателя, либо неправильная регулировка величины его выступания приводит к полному, либо частичному отказу бензонасоса. Поэтому проверяем привод и при необходимости регулируем его: «Проверка и регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099».

Vинимальное выступание толкателя привода топливного насоса
— Засорен сетчатый топливный фильтр бензонасоса

Внутри бензонасоса имеется круглый сетчатый фильтр, мелкие ячейки которого могут со временем зарасти грязью. Для доступа к фильтру необходимо всего лишь снять крышку бензонасоса.

Сетчатый фильтр бензонасоса ДААЗ автомобилей ВАЗ 2108, 2109
— Неисправен сам бензонасос

Клапана, возвратная пружина, диафрагмы и пр. Выход из строя какого-либо из этих элементов приведет к отказу бензонасоса, качать топливо он не будет, так как, например, диафрагма — это то, чем он качает бензин. В случае если она пробита и не герметична ни о какой эффективной подаче топлива не может быть и речи.

Клапана бензонасоса ДААЗ, автомобилей ВАЗ 2108, 2109, 21099

Что делать если не качает бензонасос?

В первую очередь проверить есть ли бензин в топливном баке. Подкачиваем его рычагом ручной подкачки на бензонасосе и наблюдаем как заполняется фильтр тонкой очистки топлива (в случае если бензин в топливном баке есть). Если бак пустой, заливаем в него топливо, подкачиваем и пытаемся запустить двигатель.

В случае если бензин есть, а бензонасос его не качает, проверяем подачу топлива. Для этого снимаем шланг с топливоподающего штуцера карбюратора, подставляем под него емкость и прокручиваем двигатель стартером. При исправном бензонасосе и топливных магистралях бензин должен выливаться из шланга мощной струей. Если струи нет или она слабая (пульсирующая) придется осматривать топливные магистрали на предмет повреждения или деформации, прочищать трубки и бензобак, проверять и регулировать привод бензонасоса, проверять герметичность его клапанов. См. «Проверка бензонасоса автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

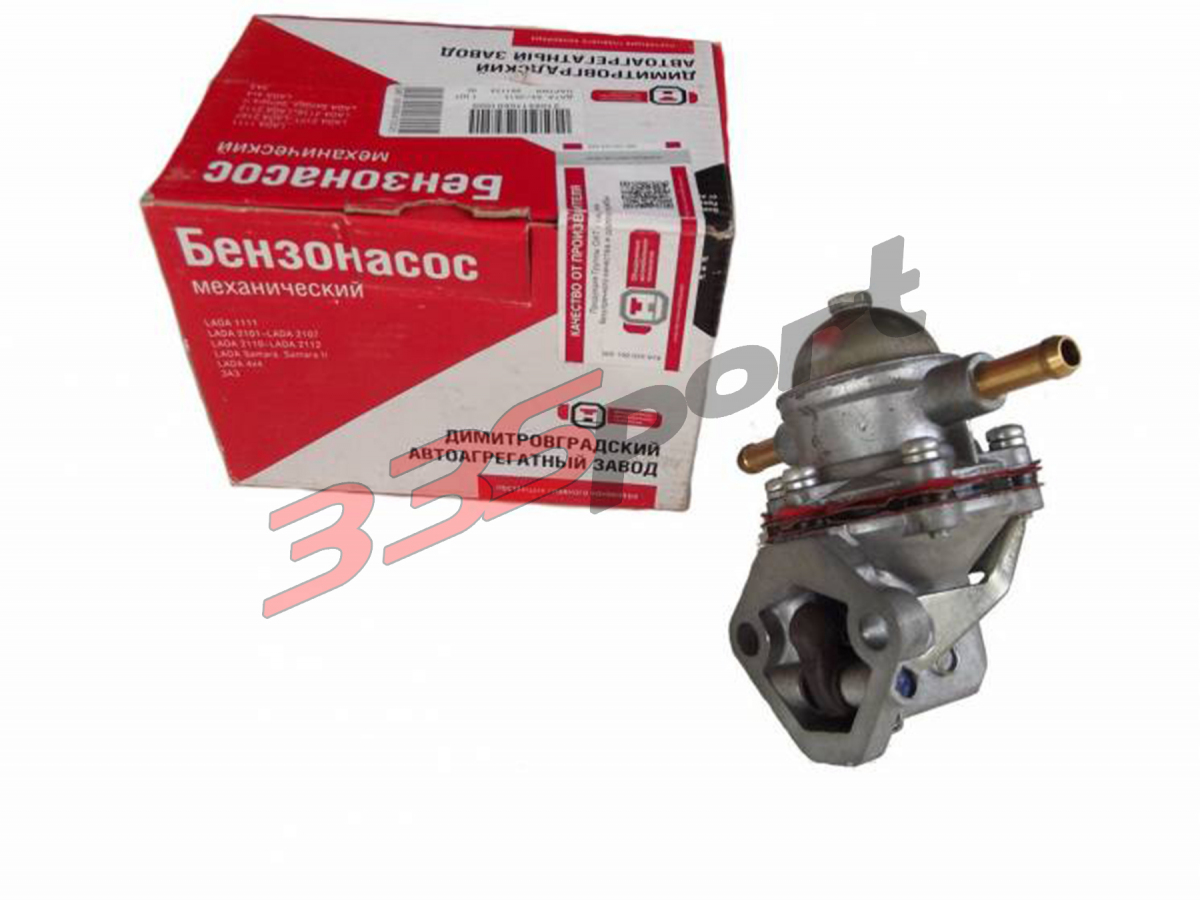

— В топливной системе (системе питания) карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 применяется механический бензонасос (топливный насос) ДААЗ или Пекар с приводом от распредвала. Он закачивает топливо в карбюратор из топливного бака, создавая давление на его игольчатом клапане в поплавковой камере 0,2-0,3 атмосферы.

Еще статьи по бензонасосу ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Признаки неисправности обратного клапана сливной магистрали ВАЗ 2109

— Перегревается бензонасос, причины

— Бензонасос ДААЗ устройство

— Бензонасос Пека устройство

— Неисправности бензонасоса автомобилей ВАЗ

Ваз 2109: неисправность бензонасоса — решаем проблемы

Ваз 2109 неисправность бензонасоса, типы бензиновых насосов ВАЗ

На ваз 2109 признаки неисправности бензонасоса — это полное либо частичное прекращение подачи бензина в карбюратор, это за собой влечет невозможность запустить как холодный, так и горячий мотор, он будет запускаться, и глохнуть, кроме этого возможна  нестабильная работа холостого хода.
Если подозреваете, что в ваз 2109 не работает бензонасос тогда вам следует произвести его проверку.

Это нетрудно выполнить самостоятельно, просто прочтите эту статью.

Проверка бензонасоса

Итак:

  • Сразу рассмотрим два самых распространенных вида насосов бензина «Пекар» и ДААЗ. Они устанавливаются и на машинах с задним приводом, и на переднеприводных авто. Чтобы проверить исправность и работоспособность всей подающей топливо системы:
  • Снимаем бензиновый шланг с исходящего (нагнетательного) штуцера бензинового насоса
  • Затем несколько раз нажимаем на рычаг подкачки топлива вручную
  • Если бензонасос ваз исправен, тогда из штуцера должна пойти мощная струя топлива
  • При отсутствии струи, либо наличии слабой струйки, произведите вторую проверку

Для проверки исправности впускного клапана:

  • Отсоединяем топливный шланг от всасывающего штуцера насоса (получается теперь у нас снято оба топливных шланга с двух штуцеров)
  • Затем затыкаем пальцем всасывающий штуцер и нажимаем на рычаг для ручной подкачки несколько раз
  • При этом на пальце у вас должно ощущаться разрежение (его должно присасывать к штуцеру)
  • Когда разрежение есть — это значит, что бензонасос исправен, ищите неисправности в бензобаке либо топливных магистралях
  • Если нет, бензонасос на ваз 21093 не работает, снимаем насос, разбираем и меняем впускной клапан

Чтобы проверить на герметичность выпускной клапан:

  • Приложите к отверстию штуцера нагнетательного (того, который подает бензин к карбюратору) палец, затем несколько раз нажмите рычаг для ручной подкачки
  • При этом из отверстия штуцера выходит весьма ощутимая струя воздуха, она отталкивает от штуцера палец
  • Если струя слабая или отсутствует, значит, бензонасос на ваз 2109 не качает, тогда снимаем насос, разбираем и заменяем выпускной клапан
  • При деформации либо засорении фильтра:
  • Снимите крышку с бензонасоса, достаньте топливный фильтр, прочистите его, промойте в бензине, затем продуйте сжатым воздухом
  • Если фильтр деформированный, тогда меняйте его
  • В бензонасосе марки «Пекар», а так же аналогичных ему насосах фильтр достается выкручиванием всасывающего штуцера из крышки, поэтому саму крышку вы можете не снимать
  • При неисправностях (прохудилась, порвалась) диафрагмы:

Характерным признаком такой неисправности может быть наличие потеков горючего на корпусе бензонасоса или появление запаха бензина в моторном масле двигателя.
Однако эти признаки могут и не появиться:

  • Снимите верхнюю часть (крышку) корпуса бензонасоса
  • Достаньте его диафрагменный узел
  • Отверните гайку на штоке, затем снимите диафрагмы (всего их три)
  • Замените диафрагмы на новые (вам понадобится приобрести ремкомплект)
  • После чего соберите все обратно, схема на фото ниже

Схема устройства диафрагменного узла

  • В бензонасосе марки «Пекар» диафрагма имеется только одна
  • Извлекается она после снятия крышки
  • Чтобы отсоединить узел диафрагмы поверните ее на 90градусов

При неисправности клапанов, ваз 2109 не качает бензонасос, поэтому:

  • Снимите крышку с бензонасоса, а так же сетчатый фильтр бензонасоса
  • Визуально осмотрите впускной клапан и полость бензонасоса
  • Снимите верхнюю часть корпуса, осмотрите выпускной клапан
  • Когда клапаны запрессованы в корпус не герметично или неплотно прижимаются, либо потеряли подвижность тогда, насос подлежит замене
  • Если обнаружили засорения, их следует убрать и продуть затем корпус сжатым воздухом
  • В насосе «Пекар» оба его клапана расположены в крышке, поэтому чтобы оценить их состояние необходимо снять ее с корпуса
  • Ваз 21093 не работает бензонасос, при повреждениях толкателя:
  • Снимите бензонасос со шпилек, при этом, отвернув гайки, которыми он крепится
  • При этом его прокладки, теплоизоляционная вставка и толкатель остаются на двигателе
  • Прокручиваем коленвал таким образом, чтобы толкатель при этом максимально выдвинулся
  • Следует замерить, насколько выступает толкатель над плоскостью самой верхней прокладки
  • Выступание должно составлять 0.
    8 — 1.3 миллиметра
  • Когда выступание толкателя не укладывается в данный размер, тогда следует попытаться его отрегулировать с помощью подбора прокладок меньшей, или большей толщины (в зависимости от того, не достаточная длина, либо он сильно выпирает) или менять толкатель
  • Замените только внешнюю самую толстую прокладку, расположенную между термоизоляционной вставкой и бензонасосом
  • Хотя продаются ремонтные комплекты для бензонасоса с готовыми прокладками, вы также можете сэкономить и вырезать её своими руками из куска паронита
  • Если сломалась пружинка под диафрагмой:
  • Необходимо снять верхнюю часть (крышку) корпуса насоса топлива, затем вынуть шток с диафрагмами, осмотреть внимательно состояние пружины
  • Сломанную, либо сдавленную, потерявшую упругость меняем

Проверка и регулировка давления насоса

Не секрет, что любая деталь автомобиля имеет определенный ресурс.

Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

  • Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
  • Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
  • Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
  • А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
  • Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
  • Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0. 20 атмосферы и до 0.35 атмосфер.
    Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
  • Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
  • Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
  • Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
  • Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
  •  Третий вариант это изменение длины штока
  • Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
  • Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
  • Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

  • Длина его штока составляет 82,4 миллиметра
  • При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
  • Толщина самой первой прокладки 0,3 миллиметра
  • А, ход штока составляет 2,5 — 2,8 миллиметра
