Самодельные релейные иммобилайзеры (начало)

Иммобилайзер — это устройство, блокирующее одну или несколько систем двигателя и не позволяющее угнать автомобиль «своим ходом». Конструктивно он может быть выполнен по-разному. Сейчас в продаже чаще всего встречаются электронные иммобилайзеры, блокирующие систему зажигания. Так же, как и автосигнализации, они представляют собой электронный блок управления, связанный с датчиком и исполнительными устройствами, в качестве которых обычно используются реле. Но здесь датчик нужен для снятия иммобилайзера с охраны.

Зачастую, как например в автомобилях ВАЗ с контроллером фирмы Bosh, иммобилайзер является неотъемлемой частью всей системы управления работой двигателя. Здесь нет четко выраженного исполнительного устройства. Его роль и роль блока управления выполняет сам контроллер, ведь он представляет собой ничто иное, как микрокомпьютер с достаточно приличной вычислительной мощностью. Но простому автолюбителю до Bosh далеко, по сему не будем заострять внимание на таких «навороченных» системах, а рассмотрим самые простые иммобилайзеры —

релейные. Они так называются, потому что выполнены на реле. Наверное, не все знают, что это такое, для многих автолюбителей реле — это маленькая коробочка с ножками, которая нужна неизвестно зачем, но без которой что-то не работает. Попробую объяснить. В автомобиле Волга есть кнопка проверки ламп контрольных приборов. Когда вы нажимаете на нее пальцем, замыкаются контакты, и загораются лампочки, а когда убираете палец — контакты размыкаются, и лампы гаснут. Так вот внутри реле есть такая же кнопка, а роль пальца выполняют штанга и электромагнит. Когда на контакты катушки электромагнита подается напряжение, штанга примагничиваясь, перемещается и толкает кнопку, контакты замыкаются. Когда напряжение с контактов электромагнита снимается — происходит обратное перемещение штанги (электромагнит — то ее уже не держит), контакты размыкаются. Но кнопку внутри реле делать необязательно, вместо нее достаточно изготовить лишь
контактную группу
, ведь вся конструкция уже находится в корпусе.

Зачем делать лишние детали, когда можно вполне обойтись и без них? Внутри реле может быть и одна, и несколько контактных групп, и работать они могут на замыкание, на размыкание и на переключение.

Штанга в этом случае изготавливается так, чтобы она могла при перемещении под действием электромагнита воздействовать сразу на все контактные группы. Вы можете спросить: а зачем городить такие устройства, когда можно просто подать напряжение в нужное место без всяких контактных групп при помощи кнопки? Попробую объяснить. Во-первых, кнопку надо нажимать, а здесь все может делаться без участия человека. Во-вторых, пропуская через катушку электромагнита небольшой ток (миллиамперы), можно коммутировать несколько десятков ампер. Представляете себе кнопку, способную включить двигатель электровоза в несколько киловатт — рубильник, каких свет не видел. Да еще какие искры посыпятся… А тут лишь нажимаете маленькую кнопочку на панели управления, чтобы подать напряжение на электромагнит, реле сделает все, что положено, и двигатель запустится. Не надо напрягаться, рубильник включать, да и искры до вас не долетят, даже если им ну о-очень захочется. Реле — достаточно простые устройства, поэтому они широко распространены, и стоят недорого.
На них достаточно легко построить иммобилайзер, с их помощью можно подключить бензоклапан, звуковые сигналы автомобиля, снять напряжение с коммутатора, устроить замыкание в проводке, приводящее к выходу из строя предохранителя, и еще кучу других сюрпризов для угонщика.

Именно поэтому релейные иммобилайзеры получили достаточно широкое распространение. У них есть ряд преимуществ. Это простота конструкции, доступность деталей, высокая степень надежности, возможность использовать дополнительные исполнительные устройства (бензоклапан, звуковой сигнал и т.д.) и низкая цена. Для того, чтобы изготовить простой однорелейный иммобилайзер понадобится кнопка — выключатель, стоимостью в 1 — 3 р, реле — 15р и метр провода, ну еще 1р.

К тому же все это у многих есть, и даже тратиться не придется, а при определенных конструкциях иммобилайзера можно обойтись и без отдельного переключателя, его роль могут выполнять стандартные детали автомобиля, к примеру, выключатель стоп-сигнала или подрулевой переключатель.

Правда, при этом надо бы добавить в конструкцию один диод, стоимостью 1р. Да и этого добра полно почти у каждого автолюбителя, а у кого нет — можно купить в любом месте, где торгуют радиодеталями. Недорогая конструкция, правда? Однако многое зависит от правильной установки. Иммобилайзер надо тщательно скрывать, внешне все должно выглядеть, как будто его нет.

Теперь надо рассказать из каких частей состоит релейный иммобилайзер. Их две. Первая — устройство управления, здесь можно использовать реле с небольшим коммутационным током. Вторая — исполнительное устройство. Тут уже надо расчитывать коммутационный ток и применять реле с соответствующими характеристиками. Нужно взять справочник и посмотреть. Предвижу вопросы :«А что такое коммутационный ток? И какие характеристики надо смотреть?» Все достаточно просто: как и у обыкновенного выключателя, у реле есть несколько параметров, по которым их отбирают для тех или иных устройств. Первый — коммутационный ток, измеряется в Амперах.

Это максимальное значение тока в коммутируемой (переключаемой, выключаемой и т. д.) цепи. Второе — режим работы. Бывает долговременный и кратковременный. В первом случае реле в режиме срабатывания может находиться сколь угодно долго, во втором — только определенный промежуток времени. Третий параметр — напряжение срабатывания — это минимальное значение напряжения, при подаче которого на выводы электромагнита реле срабатывает. Четвертый — интервал рабочих напряжений — тот диапазон напряжений, подаваемых на электромагнит, в котором реле может устойчиво работать. Нижнее значение этого интервала — напряжение срабатывания, верхнее определяет тот порог, после которого катушка электромагнита начинает перегреваться, что приводит к выходу реле из строя. Пятый параметр — напряжение отпускания — такое значение напряжения, при котором реле «отпускает», прекращая воздействие на контактную группу. Вот пожалуй и все…

Для построения релейного иммобилайзера я бы предложил универсальное реле, которое может быть использовано и в блоке управления и в качестве исполнительного устройства — это РЭС-113. Оно применяется для включения противотуманных фар, звукового сигнала и коммутации режимов отопителя в автомобилях Волга 31029. Данное реле имеет подходящие характеристики, недорого стоит и широко распространено. Есть у него и еще одно немаловажное достоинство — напряжение отпускания 6-8В. То есть, если у вас разряжен аккумулятор, иммобилайзер сохраняет работоспособность. В РЭС-113 имеется одна переключающая контактная группа с максимальным током коммутации 20 Ампер. Можно применять и другие реле, все зависит от того, какие цепи они будут коммутировать.

К примеру, для установки в разрыв провода, подающего напряжение на катушку зажигания, я бы порекомендовал в качестве исполнительного устройства РЭС-503 или РЭС-711, те которые применяются для коммутации цепи втягивающего реле стартера. Первое в Волге 31029, второе в 3110. Эти реле имеют больший максимальный коммутационный ток, до 70 Ампер, а стало быть, более надежны, чем РЭС 113. Однако надо учитывать, что РЭС-503 и РЭС-711 рассчитаны на кратковременное включение. Подбор по параметрам приблизительно можно осуществить, применив закон Ома, который проходят в седьмом классе общеобразовательной школы. Выглядит он так:

I=U/RI — ток в амперах
U — напряжение в вольтах
R — сопротивление в Омах

В нашем случае напряжение бортовой сети — 12 Вольт, сопротивление катушки зажигания — 0,33 Ома. Коммутационный ток получится равным 12/0,33 = 36 Ампер. Это упрощенный расчет. Здесь не принимаются во внимание падение напряжения на коммутаторе и реактивная составляющая сопротивления катушки зажигания. Еще есть одна особенность — в параметрах реле указывается максимальное значение коммутационного тока, поэтому надо выбирать такое, у которого оно хотя бы в полтора раза больше рассчитанного по закону Ома, чтобы повысить надежность исполнительного устройства иммобилайзера.

С выбором реле определились, теперь надо рассмотреть некоторые конкретные устройства иммобилайзера. Я уже писал, что буду рассматривать конструкции охранных систем применительно к Волге 31029 с карбюраторным заменителем девяти десятков лошадей — ЗМЗ-4021. Но не огорчайтесь, если у вас другой автомобиль, ведь все двигатели похожи, различаются разве что системой зажигания (контактная, бесконтактная, микропроцессорная).

А значит и имомбилайзеры могут применяться практически одинаковые, только будут иметься небольшие различия в расположении элементов и в цепях блокировки. В бесконтактной системе можно, к примеру, заблокировать коммутатор, в контактной — конденсатор, а в микропроцессорной — любой из датчиков двигателя (детонации, положения коленвала и т.д.). У кого ГАЗ-24, 3110i, Москвич, Жигули, иномарка — вносите соответствующие поправки.

Я предлагаю начать со схемы «самозахвата». На рисунках вы видите, как ее можно реализовать на практике.

Чтобы лучше ориентироваться в конструкции, вы можете кликнуть по любому рисунку, в новом окне откроется страничка справочника с цоколевкой выводов и принципиальной схемой реле РЭС-113. По ней видно, что контакты 85 и 86 — выводы электромагнита. 30, 87 и 87А — переключающая контактная группа, у которой в исходном положении замкнуты контакты 87 и 87А, а при срабатывании реле — 30 и 87.

Теперь попробую описать, как это все работает.
При повороте ключа в замке зажигания в положение вкл., на его контакте номер 15 появляется напряжение. Оно будет использоваться для питания нашей схемы «самозахвата» Здесь это делается для того, чтобы иммобилайзер можно было снять с охраны только при включенном зажигании. Ничего в работе схемы не изменится, если вы изберете другую точку проводки в качестве источника напряжения. Итак, ключ повернут, схема готова к работе. Для того, чтобы электромагнит реле сработал, на его выводы надо подать напряжение питания: на один — «масса» на другой — «плюс».

В исходном состоянии реле не срабатывает, потому что напряжение подается только на один вывод электромагнита. На другой оно будет подано тогда, когда будет замкнута кнопка. При этом сработает электромагнит реле, и замкнутся контакты 87 и 30. Возникнет еще одна цепь поступления напряжения к выводу 85. И теперь, если разомкнуть контакты кнопки, реле не отпустит, электромагнит будет продолжать работать, потому что и «плюс» и «масса» присутствуют на его выводах. Таким образом, произойдет «самозахват», и реле будет находиться в этом положении до тех пор пока не пропадет напряжение на контакте 15 замка зажигания. То есть пока вы не повернете ключ.
Схема «самозахвата» в том или ином виде присутствует во всех иммобилайзерах, выполненных на реле. Роль кнопки здесь может выполнять геркон — устройство, замыкающее или размыкающее контакты при приближении магнита.

Только учтите, что герконы, в основном, выполнены в хрупком стеклянном корпусе, и очень было бы неплохо облачить стекло во что-нибудь твердое, например, в чехол из толстой медной фольги. Сделав это, можно упрятать геркон под пластиковую панель, консоль или торпеду, да куда угодно, хоть в чехол на водительском кресле, и снимать иммобилайзер с охраны, поднося маленький брелок — магнитик к известному только вам месту.
Итак, наши первые самодельные иммобилайзеры…

Взгляните на рисунок, узнаете? Это уже иммобилайзер, управляющий питанием коммутатора. Устанавливается он просто. Как известно напряжение питания к коммутатору идет от 15 контакта замка зажигания по желтому проводу. Разрезаем этот провод и подсоединяем, как показано на рисунке. Теперь в исходном состоянии, когда вы поворачиваете ключ в замке зажигания в положение «вкл» напряжение на коммутатор не подается и двигатель не заводится. Но стоит только поднести магнит к геркону, замкнутся его контакты, произойдет «самозахват» реле, и напряжение будет поступать на коммутатор до тех пор, пока вы не повернете ключ в замке зажигания в положение «выкл».

Именно так работает наш первый иммобилайзер. Но он не лишен недостатков. Первый — геркон есть не у всех. Второй — такое включение стандартно и рекомендуется некоторыми производителями автосигнализаций для встроенных блокираторов. Разумеется, угонщики об этом знают. Третий — срабатывание при подаче напряжения напрямую на коммутатор. В таком случае произойдет то же самое, что и при замыкании контактов геркона, то есть «самозахват» реле. Предлагаю схему, позволяющую избавиться от этих недостатков.

Вместо геркона здесь используется штатный выключатель ламп контрольных приборов, но можно использовать для этих целей подрулевой переключатель, выключатель плафона освещения вещевого ящика («бардачка»), выключатель контрольной лампы стояночного тормоза, и т.д. Блокировка двигателя осуществляется конденсатором, подключенным к выводу датчика на трамблере. В исходном состоянии один конец конденсатора подключен к «массе» через контактную группу реле.

Другой — подсоединен к датчику на трамблере. Конденсатор — такой радиотехнический элемент, который работает как сопротивление, когда находится в схеме с переменным током. Величина этого сопротивления обратно пропорциональна частоте сигналов (импульсов от датчика трамблера) и емкости конденсатора. Как известно, старичок 402й — низкооборотистый двигатель и работает достаточно устойчиво при частоте оборотов 500 об/мин. и более. Емкость конденсатора надо подобрать такую, чтобы двигатель чихал, пыхтел, но не запускался, или чтобы заводился, но при попытке увеличить обороты более 800 — 1000 об/мин глох. В первом случае это 6,8 — 10 мкФ, во втором — 3, 3 — 6,8 мкФ. Конденсатор для такого иммобилайзера лучше брать неполярный, неэлектролитический, емкость желательно подобрать экспериментально.

Теперь попробую объяснить, как работает данная схема, если кто еще не понял. В исходном состоянии блокирующий конденсатор подключен через замкнутые контакты реле 87 и 87А к «массе» автомобиля. При нажатии кнопки проверки контрольных ламп приборов, сработает электромагнит и осуществится «самозахват» реле, контакты 87 и 87А разомкнутся, и блокирующий конденсатор не будет оказывать никакого воздействия на работу двигателя.

Так будет продолжаться до тех пор, пока не пропадет напряжение на 15 контакте замка зажигания, то есть пока вы не заглушите двигатель. Диод здесь нужен для того, чтобы после отпускания кнопки проверки контрольных ламп приборов, панель у вас не продолжала светиться всеми огнями из-за самозахвата реле и, как следствие появления «массы» на 30 его выводе, подключенному к контрольным лампам и выключателю.

Еще немного о конструкции. Иммобилайзер доставляет большие хлопоты угонщикам только тогда, когда его трудно заметить и отключить. Поэтому займемся маскировкой. Возьмите нетолстый провод, желательно в изоляции, способной выдержать большую температуру. Снимаем крышку трамблера, осторожно вытаскиваем крепление держателя вывода датчика (оно просто вставляется), припаиваем наш провод к этому выводу, вставляем крепление на место, вытаскиваем припаянный провод и прокладываем его по корпусу трамблера вниз к жгуту проводов. Ставим на место крышку. Пропущенный вниз провод обмазываем герметиком и прилепляем к корпусу трамблера.

Здесь надо проявить немного скульпторского мастерства и постараться сделать так, чтобы герметик с проводом внутри не выделялся на корпусе трамблера. Затем надо заняться жгутом проводов и вставить туда наш, скрыто проложенный, так, чтобы тоже ничего не было видно. Хорошо отвлекают внимание потенциальных угонщиков от мест, где делались доработки, куски изоленты другого цвета, нежели штатная, обернутые вокруг жгута в тех местах, где ничего не делалось и торчащие провода, также примотанные к жгуту с целью в случае чего пустить угонщиков по ложному следу. После этого можно взять «серебрянку», покрасить трамблер и обсыпать его пылью, чтобы был похож на остальные детали автомобиля, а герметик с проводом стал бы одного цвета с корпусом.

Детали иммобилайзера лучше размещать в салоне автомобиля, чтобы дорожная грязь и атмосферные осадки меньше на них воздействовали. Поэтому надо провести замаскированный провод в салон, желательно в жгуте, чтобы он не выделялся. Вы можете меня спросить: «А зачем все это? Ведь можно просто подключиться к проводу, идущему от датчика к коммутатору.» Такие доработки нужны, чтобы защититься от первых двух разновидностей «паука», о которых я писал в первой статье.

Теперь взглянем критически на конструкцию данного иммобилайзера. Основным его недостатком является система отключения. Ведь кнопку проверки ламп контрольных приборов нажать можно и случайно. Дергать «ручник» или копаться в «бардачке» чтобы поехать, тоже не каждому угонщику придет в голову. Но все это можно сделать просто случайно, подсмотрев за владельцем и повторив точь в точь все действия. Значит, было бы неплохо снимать иммобилайзер с охраны, воздействуя не на один выключатель, а на два одновременно. К примеру, попробуем использовать датчик контрольной лампы «ручника» и выключатель стоп-сигнала. Можно использовать и другие штатные устройства, надо лишь соблюдать правило: один должен коммутировать «массу», другой — «плюс».

В этом иммобилайзере используется уже два реле, причем одно из них (нижнее) — как отдельное устройство управления. При нажатии на педаль тормоза, и одновременном поднятии рычага «ручника» на электромагнит нижнего реле подастся напряжение, реле сработает и замкнутся его контакты 87 и 30, выполняющие ту же функцию, что и выключатель проверки ламп контрольных приборов в предидущем иммобилайзере — управление схемой «самозахвата». В данной схеме можно заменить герконом один из штатных выключателей. Еще одно возможное изменение: «плюс» питания можно взять с того же 15 контакта замка зажигания, а можно подключить его еще через один переключатель (геркон).
В следующей статье вы узнаете о других доработках и усовершенствованиях иммобилайзеров.

Иммобилайзер, что это такое, как установить своими руками. Что такое иммобилайзер. Понятие иммобилайзера и как установить его собственноручно.

На сегодняшний день, автомобильная сигнализация является самым популярным вариантом защиты транспортного средства от угона. Ее главная цель — подать громкий сигнал владельцу автомобиля об несанкционированном проникновении и, тем самым, отпугнуть преступника. Однако, это не всегда дает нужный результат, именно по этому, все чаще, автовладельцы интересуются иммобилайзером — специальным устройством, не допускающим угона транспортного средства.

Иммобилайзер вступает на защиту автомобиля, когда проникновение уже состоялось. Он отключает топливные и электрические цепи, при блокировании которых, невозможно завести машину и начать движение. Автомобильный иммобилайзер, так же, как и замок с ключом, складывается из нескольких деталей. Первая часть устройства находится непосредственно в автомобиле, а вторая обычно встроена в ключ. Вставляем ключ в замок зажигания, устройство срабатывает и распознает, правильный это ключ или нет. А самое интересное то, что при удалении иммобилайзера, мотор не будет работать. На сегодняшний день, штатным иммобилайзером оснащено очень много современных автомашин.

Где находится иммобилайзер, как он работает

Существует несколько видов иммобилайзеров:

1. Контактный иммобилайзер.

2. Беcконтактный иммобилайзер с дальним радиусом.

3. Беcконтактный иммобилайзер с малым радиусом.

4. Иммобилайзер, который управляет замком капота.

На самом деле, иммобилайзер не является сигнализацией, хотя такое мнение довольно распространено. Этот прибор не способен оповестить водителя о попытке несанкционированного доступа, он лишь обездвиживает автомобиль. По этому, для достижения максимального уровня защиты транспортного средства, необходимо установить оба устройства одновременно. Правоохранительные органы уверяют, что такие меры способны существенно снизить количество преступлений.

Схему устройства можно сравнить с выключателем, который управляется электроникой. Через прибор проходят слаботочные цепи, которые применяются в бортовой цепи машины и автоматически расцепляются, при получении иммобилайзером специальной команды. Зависимо от настроек и точной модели устройства, отключение происходит, когда зажигание отключается, в течении определенного времени отсутствует движение либо при удалении радиометки с вмонтированного приемника. Множество моделей способны осуществить блокирование следующих механизмов:

1.Стартер.

2.Система зажигания.

3.Топливный насос.

4.Компьютер, который управляет впрыском топлива.

Преимущества иммобилайзера:

1.Злоумышленнику очень сложно понять, что такой прибор находится в автомобиле. Даже если вор тщательно осмотрит транспортное средство перед угоном, то не сможет заметить его. А вот после взлома, у него будет масса проблем.

2.Отключить его фактически нереально.

3.Его удобно и просто использовать.

4.Он очень надежный и работает беcшумно.

Блок иммобилайзера, где его установить

Установить его необходимо как можно глубже, иногда, для этого нужно полностью снять переднюю панель. В подобной ситуации, вам будет проще выполнить и другие, необходимые работы, например, соединение с замком зажигания или проводкой. Также, вам понадобится просверлить небольшое отверстие в пластике панели, в него вмонтируется электронный замок, который примыкает к блоку. Что бы иммобилайзер был незаметен и удобен в управлении, следует установить его снизу или справа.

Замок иммобилайзера, что это

Замок иммобилайзера находится непосредственно в машине и проверяет по беспроводному каналу, что его ключ на месте. Для того, что бы приготовить замок иммобилайзера к использованию, требуется гарантировать питание управляющей электронике. Первый контакт, необходимо соединить с клеммой, которая постоянно обеспечивает иммобилайзеру плюс. Сделать это нужно при помощи предохранителя, который расcчитан на 5А и прилагающего провода. Второму и десятому контактам нужно предоставить коммутацию с массой электросистемы. Третий контакт нужно подключить к замку зажигания в том положении, которое сможет запустить бортовые мультимедийные системы. Одиннадцатый контакт иммобилайзера отвечает за соединение с концевым контактом, который срабатывает в случае открытия двери.

Устанавливаем иммобилайзер своими руками, ход работы поэтапно

К замку иммобилайзера необходимо подключить электрические цепи, которые отвечают за функции наиболее важных компонентов транспортного средства. Для установки иммобилайзера правильно, нельзя создавать на виду разрыва кабельных линий, иначе воры могут определить место установки прибора и смогут легко его устранить. Реле бензонасоса и зажигания, а также, провода, которые ведут к стартеру, следует подключать к контактам управления и провести их центральным пучком кабелей, ответвления от которых, можно создавать лишь внутри передней панели. Когда вы устанавливаете иммобилайзер, соединения проводов нужно создавать при помощи специальных клеммников. При применении скруток, вы значительно увеличиваете риск, что возникнет замыкание, с последующим возгоранием автомобиля.

Иммобилайзер, дополнительная защита от угона

Несмотря на то, что иммобилайзеры довольно эффективны, установка такого прибора не способна на 100% гарантировать безопасность. Если воры обладают высоким уровнем квалификации, они могут воспользоваться некоторыми хитростями и все же осуществить угон вашего транспортного средства. В нашей статье, мы решили описать эти хитрости, однако, знайте, что их использование в собственных нечестных целях является незаконным. Нет необходимости даже в удалении модуля иммобилайзера и восстановлении коренной электрической схемы, так как эта процедура отнимает слишком много времени.

Наиболее легким вариантом будет решить вопрос с бензонасосом, потому что на него поступает питание от передних или задних габаритных огней напрямую. Если у автомобиля механическая коробка передач, стартер злоумышленники не трогают, из-за того, что такие автомобили легко заводятся с толчка. Что касается коробки-автомата, то они обходят иммобилайзер, соединяя необходимую клемму напрямую с аккумулятором. С зажиганием, чаще всего, приходится долго возится, однако, некоторые хитрые преступники просто соединяют со штатными клеммами новые провода и реле.

Также, существует очень много специальных приспособлений, предназначенных для электронного взлома, которые можно подключить к типовым диагностическим разъемам. Подобному способу нереально противостоять, так как вероятность достижения положительного результата равна фактически ста процентам. Но, в любом случае, на подготовку быстрого и незаметного угона требуются значительные расходы, которые, зачастую, превышают пятьдесят тысяч долларов.  Угонщики таких высоких уровней не охотятся за простыми автомобилями, обычно их интересуют лишь дорогостоящие машины, которые необходимо оснащать не только иммобилайзером, а и спутниковыми системами против угона и другими защитными устройствами.

Стоит сказать, что и у иммобилайзера существуют недостатки. Например, бесконтактные иммобилайзеры работают только на батарейках, а их довольно часто необходимо менять. Если батарейки не заменить вовремя, устройство будет бесполезно. Также, тут используют радиоканал, который придается сканированию. Однако, радиус действия устройства минимален, что делает считывание кода фактически нереальным.

Исходя из вышеописанных материалов, следует — если вам нужно обеспечить своей машине максимальную защиту, вам стоит установить иммобилайзер, который способен значительно затруднить угон для даже хорошо подготовленных злоумышленников. Если использовать одновременно и иммобилайзер, и сигнализацию, шансы, что ваш автомобиль угонят, будут очень малы. Установка электронного замка, который автоматически расцепляет слаботочные цепи, позволит абсолютно исключить движения автомобиля без ведома автовладельца. Однако, если ваше транспортное средство, либо является одной из наиболее часто угоняемых моделей, либо просто дорого стоит, необходимо использовать дополнительные защитные устройства.

Обходчик иммобилайзера своими руками


Охранные комплексы для современных автомобилей иногда просто пугают своими возможностями. Большинство из них настолько тщательно и бдительно защищают автомобиль, что становится проблематичным использование некоторых устройств и систем. Тем не менее охрана нужна, более того, зачастую вместе со штатными защитными системами устанавливаются дополнительные, и тогда приходится их мирить, чтобы в итоге не пострадала безопасность.

Содержание:

  1. Иммобилайзер, как штатный охранник автомобиля
  2. Обходчик иммобилайзера, что это такое
  3. Работа обходчика и установка дистанционного запуска
  4. Бесключевой обходчик иммобилайзера

Иммобилайзер, как штатный охранник автомобиля

Практически все современные автомобили с конвейера оборудуются иммобилайзером — устройством, которое исключает возможность запуска автомобиля любым ключом, кроме одного-единственного, код которого прописан в мозгах электронной системы управления. Запустить автомобиль не удастся даже при том условии, что ключ будет идеально скопирован, а его конфигурация будет точнейшим образом повторять оригинал.

Некоторые модели иммобилайзеров оборудованы дополнительными функциями, которые в буквальном смысле, делают автомобиль неподвижным. Они блокируют КПП, тормоза, рулевое управление, всю электронику. В общем, автомобиль без оригинального ключа становится просто элементом ландшафтного дизайна, не более того. Только некоторые владельцы настолько крепко дорожат своим автомобилем, что одной противоугонной системы бывает недостаточно. В этом случае приходится устанавливать вторую, которая будет интегрирована еще глубже, и должна уживаться со штатным иммобилайзером.

Обходчик иммобилайзера, что это такое

Вот тут-то как раз и нужно третье устройство, которое позволяет реализовывать функции дополнительной охранной системы, оставив часть полномочий штатному иммобилайзеру. Обходчик иммобилайзера нужен в основном для того, чтобы установить систему охраны с дистанционным запуском двигателя. Это довольно популярная и полезная функция, которая есть у многих систем сигнализации, устанавливаемых дополнительно.

Физически, это малюсенькая коробочка с чипом, который отключает иммобилайзер только в момент запуска двигателя дистанционно, когда мастер-ключ находится далеко от автомобиля и не может быть идентифицирован. Его обычно прячут в самые недоступные места, где вероятность его обнаружения минимальна. С 2011 года ход получили бесключевые обходчики иммобилайзера, которым и чип не нужен. они договариваются с иммобилайзером по коду, который тщательно шифруется. В общем, обходчик выполняет такие функции:

  • он должен управляться сигнализацией;
  • быть универсальным, то есть мог бы быть использованным в большинстве автомобилей и с большинством сигнализаций;
  • не препятствовать работе штатного иммобилайзера;
  • сохранять функциональность мастер-ключа и запасных ключей, если они есть.

Работа обходчика и установка дистанционного запуска

Каждый ключ, который привязан к штатному иммобилайзеру, имеет маленький чип, транспондер. Транспондер установлен практически во всех ключах, независимо от того, есть на них кнопки, или нет. Его задача — излучать радиочастотный сигнал малой мощности. Такие системы называются RFID, Radio Frequency Identification. Эта система преобладает на нашем рынке, а на американских автомобилях принцип работы иммобилайзеров несколько иной.

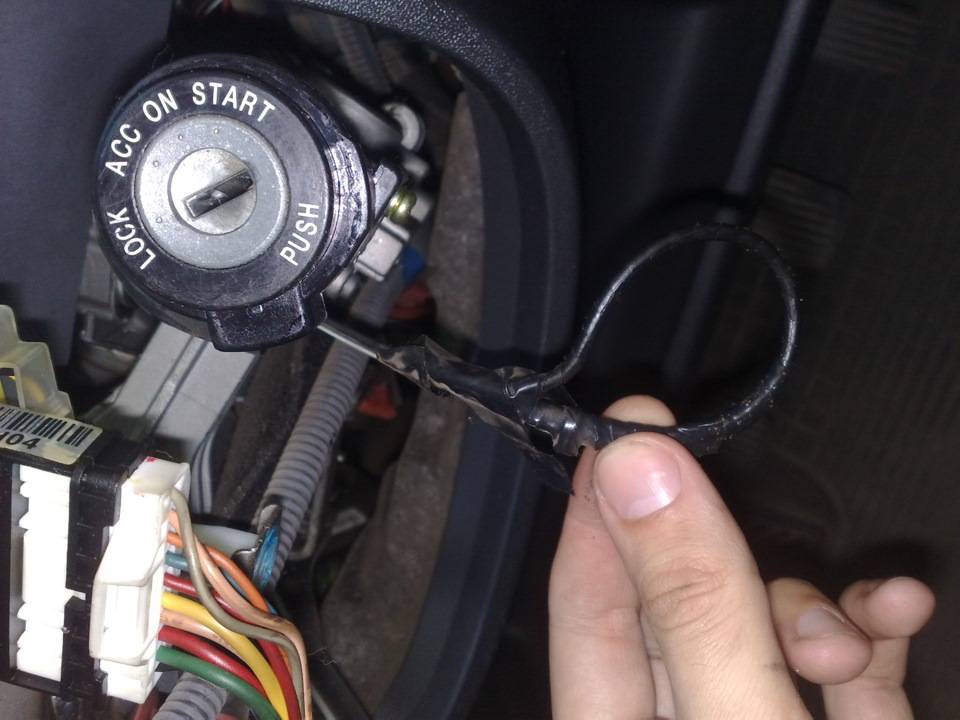

На замке автомобиля стоит рамка-улавливатель, которая принимает радиосигнал от ключа, распознает его, и только после этого активируется электронная система управления двигателем, мотор запускается. Существуют системы с бесключевым доступом. Они работают точно по такому же принципу, разница только в том, что сигнал от транспондера в несколько раз усиливается передатчиком, который тоже расположен в ключе.

Бесключевой обходчик иммобилайзера

Эти устройства начали появляться не так давно, а суть их работы в том, что для запуска автомобиля даже не требуется, чтобы ключ был в салоне. Это успешно применяется в комплексе с новыми охранными системами, снабженными функцией автозапуска. Иммобилайзер обходится при помощи специального кодированного интерфейса работы устройств системы охраны, а принцип действия остается неизменным — на короткое время, пока автомобиль запустится, обходчик отключает иммобилайзер, а алгоритм кодировки, подобранной разработчиками системы сигнализации с автозапуском, взломать практически невозможно. Некоторые компании, например, питерский СтарЛайн, даже страхуют целостность своего кода на крупные суммы, что говорит о том, что система в принципе надежна.

Обходчик иммобилайзера своими руками собрать, в принципе, несложно. Для этого необходимо иметь схему конкретной сигнализации и знать ее частотные параметры. Для монтажа обходчика достаточно разместить рамку обходчика в непосредственной близости от рамки сигнализации, чтобы сигнал, поданный с ключа дистанционно, работал на активацию обоих контуров.

Определенных и универсальных значения и параметров для обходчиков, разумеется, нет. Поэтому каждый конкретный иммобилайзер должен быть согласован и с обходчиком, и с дополнительной охранной системой.

Готовые приборы продают те же компании, которые изготавливают сигнализации. Только в этом случае будет гарантия корректной работы обходчика, надежности и непробиваемости кода. Берегите свой автомобиль и подбирайте охранные системы тщательно. Удачных и безопасных дорог!

Читайте также Как выбрать радар детекторы автомобильные, Как отключить сигнализацию на машине без брелка

Читайте также:


Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул. Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Как сделать недорогое противоугонное устройство своими руками.

Автолюбители постоянно боятся, что их машину украдут. Вот почему существует множество различных противоугонных систем, но они могут довольно быстро очистить банковский счет. Существуют и другие способы защиты вашего автомобиля от угона, например, установка выключателя топливного насоса.Однако, если время и/или сила воли не имеют решающего значения, есть очень простой способ удержать воров от кражи вашей гордости и радости, и очень дешевый, если вам случится найти его на местной свалке: неисправное реле.

Если реле топливного насоса выходит из строя, замените его, но сохраните старое реле. Это реле можно легко установить вместо исправного, и когда какой-нибудь вор попытается завести вашу машину, единственное, что произойдет, это то, что ваша машина перевернется, но не заведется. Без подачи питания на топливный насос нет топлива для воспламенения свечей зажигания, и ничего не происходит.Если у вас не плохое реле, я покажу вам, как сделать противоугонное реле, используя реле, которое вы можете найти на свалке.

Шаг 1: Найдите реле

Первое, что вам нужно сделать, это выяснить, где находится реле вашего топливного насоса в блоке предохранителей. Как только вы его найдете, удалите его.

Шаг 2: Найдите силу

Вам нужно выяснить, на какой контакт подается питание при повороте ключа. Самый простой способ сделать это — использовать тестовую лампу. Закрепите заземляющий провод на подходящей земле (я обычно прикрепляю его к отрицательному полюсу аккумулятора) и, вытащив ключ из замка зажигания, прощупайте каждое из отверстий, в которые входят штыри реле, и запомните, какие из них не подходят. у меня есть сила.

Вставьте ключ в замок зажигания и поверните его в положение «включено». Затем вернитесь и снова проверьте отверстия для штырей.

Тот, кто зажигает ваш тестовый свет, которого раньше не было, — это ваша сила.Теперь возьмите свое противоугонное реле и найдите, какой штырь втыкается в отверстие питания. Теперь последний шаг…

Шаг 3: Разбейте

Возьмите силовой штырь на вашем реле, которое скоро выйдет из строя, и начните двигать его вперед и назад, пока он не сломается. Теперь, когда реле не может получать питание, оно не позволит вашему автомобилю завестись при установке.

Это хорошее противоугонное устройство на случай, если вы собираетесь ненадолго отлучиться от своего автомобиля, особенно если вы находитесь за городом и в незнакомой местности. Хотя он и не так удобен, как выключатель, он очень прост и делает то, что вам нужно: не дает завести машину, пока вы этого не захотите.

Как обойти противоугонное устройство вашего автомобиля

Автомобильные противоугонные системы подобны иммунной системе организма.Они хороши, когда работают и не пускают плохих парней. Они ужасны, когда сходят с ума и мешают хорошим парням. На автомобиле последний сценарий может произойти, когда он не понимает, что владелец — хороший парень, и отказывается позволить машине завестись или работать даже с заводским ключом.

Противоугонная электроника может выйти из строя по ряду невинных причин. Если машина батарея была заменена, иногда система забывает свою связь с ключом от машины. Или противоугонные транспондеры в машине могут правильно связываться с транспондером в ключе.Или реальная попытка кражи могла активировать иммобилайзер, поэтому вам нужно будет сделать автоматический эквивалент двухфакторной авторизации и ввести капчу, чтобы доказать, что вы не вор и не мошенник. робот.

Если ваша машина не заводится и вы подозреваете, что это иммобилайзер, вот несколько советов, как вернуть шоу на дорогу. Наши первые три совета относятся к заголовку «Унция профилактики стоит фунта лечения».

Во-первых: Google это

В США на дорогах сотни миллионов автомобилей.С. один. Если вы не управляете уникальным гиперкаром, кто-то столкнулся с ситуацией, в которой вы оказались, и либо обсудил ее на форуме, либо загрузил видео на YouTube. Интернет может быть намного быстрее, чем помощь на дороге. Например, Ford F-150 2000 года выпуска реагирует на комбинацию нажатия кнопки блокировки двери водителя между включением и выключением питания грузовика или на нажатие тревожной кнопки на брелоке и трехкратное включение зажигания для сброса системы. .

Второй: знай свой брелок

Автопроизводители вкладывают в брелоки массу функций, в том числе некоторые, которые могут не объясняться в руководстве пользователя.Пример: вы можете запустить Chevy Tahoe 2021 года с помощью брелока без батареи, поместив брелок в подстаканник со стороны водителя. Вы можете поднимать и опускать все окна на Honda Accord 2012 года, находясь вне автомобиля, если вы изучите правильные кнопки и расположение клавиш, то же самое касается Honda Pilot 2018 года.

Узнайте, что может делать брелок, и узнайте, как достать физический ключ из брелока. Это также означает изучение того, где находится механический замок на вашей двери и как получить к нему доступ. Замок часто прячут за лицевой панелью, чтобы ручка двери выглядела красиво.

Да, это домашнее задание, но делать домашнее задание лучше на диване, чем на холодной парковке в 2 часа ночи

Третье: Держите аккумуляторную батарею в машине

Батарейки для брелоков продаются в любом крупном продуктовом магазине или аптеке. Поместите один в бардачок, замените его или проверяйте, все ли в порядке каждые два или три года. В первый раз, когда вы нажимаете кнопку и не слышите обнадеживающего «щелчка!» из дверных замков можно выхватить запасной аккумулятор и быстро исключить несложную проблему.

Если вы предприняли профилактические меры, а машина по-прежнему не заводится, вот несколько способов обойти противоугонные устройства.

Метод 1: отоприте дверь механическим ключом, часть 1

Если автомобиль не реагирует на команды брелока, извлеките механический ключ из брелка и используйте его, чтобы открыть двери. Это может дать транспортному средству понять, что ключ, который у вас есть, прошел проверку безопасности. В зависимости от автомобиля вы можете запустить двигатель с помощью механического ключа; на некоторых автомобилях с автоматическим запуском крышку кнопки можно снять, чтобы открыть традиционный замок цилиндра зажигания.На других автомобилях вам нужно будет найти слот держателя запасного брелока. Слот будет содержать транспондер, который может распознавать ключ.

Способ 2: отоприте дверь механическим ключом, часть 2

Это более сложный способ заставить машину распознать ключ. Сначала попробуйте вставить механический ключ в дверной замок, затем отоприте дверь, заприте дверь и снова отоприте дверь. Попробуйте завести машину.

Если это не сработает, вставьте механический ключ в дверной замок, но когда вы поворачиваете ключ, чтобы отпереть дверь, удерживайте ключ в конце поворота в течение 30 секунд, прежде чем вернуть ключ в нейтральное положение.Попробуйте завести машину. Если это не сработает, выйдите и заприте машину ключом, затем повторите метод разблокировки и удержания, затем попробуйте завести машину.

Некоторым автомобилям требуется «чит-код», чтобы этот метод работал. Некоторые модели Honda Accord, например, требуют поворота ключа, чтобы разблокировать, заблокировать, снова запереть, затем разблокировать перед запуском, и дать автомобилю поработать в течение 10 минут, чтобы сбросить противоугонную систему.

Способ 3: Включите зажигание

Если в вашем автомобиле есть цилиндр зажигания с механическим ключом, и он по-прежнему не заводится, мигающий или постоянно горящий индикатор противоугонной системы может предупредить вас о неисправности здесь.Можно попробовать дать машине время заново распознать ключ. Вставьте ключ в замок зажигания и поверните его на два щелчка вперед в положение «Вкл.», При этом приборная панель загорится, но не пытайтесь завести машину. Оставьте там ключ на 15 минут; это не всегда занимает много времени, но может.

По истечении этого времени проверьте, не погасла ли лампочка противоугонной системы, если она загорелась. Поверните ключ назад на два оборота в положение Lock, затем подождите еще три минуты. По истечении этого времени попробуйте завести машину.

Метод 4: проверьте предохранители

Часто с иммобилайзером связан предохранитель, и, как и все предохранители, он может перегореть. Обратитесь к руководству пользователя, чтобы найти предохранитель и оценить его состояние. Еще один полезный профилактический совет — всегда носить с собой несколько предохранителей на несколько ампер. Плавкие предохранители могут быть огромными проблемами, когда они перегорают, и их так легко исправить. Этот шаг намного быстрее, чем предыдущий метод, но в зависимости от того, где находится соответствующий блок предохранителей, вы можете испачкаться.

Метод 5: Отсоедините клемму аккумулятора

Если у вас есть подходящие инструменты (а почему бы и нет?), отсоедините одну из клемм аккумулятора, чтобы выполнить своего рода полную перезагрузку электронной системы. Подождите пару минут, снова подключите клеммы и попробуйте завести машину.

Иммобилайзер не может предотвратить кражу автомобиля

Автомобили становятся все умнее, а взломать их ломом и отверткой становится все труднее.Статистика подтверждает это предположение: согласно исследованию Яна К. ван Урса и Бена Воллаарда, в котором представлены данные о кражах и возврате автомобилей, в период с 1995 по 2008 год количество угонов автомобилей сократилось на 70% в Нидерландах и на целых 80% в Великобритании.

Одна из причин снижения — повсеместное внедрение так называемых «иммобилайзеров». Однако иммобилайзеры так же подвержены взлому, как и любая другая относительно сложная технология. Исследователь кибербезопасности Воутер Бокслаг выбрал это в качестве темы своей магистерской диссертации и представил результаты своего исследования на 36-м Конгрессе коммуникаций Chaos (36С3).

Что такое иммобилайзер

Короче говоря, иммобилайзер пытается установить, является ли человек за рулем законным владельцем. Если он не может быть уверен, он просто не даст машине завестись. Процесс признания незаметен для законного владельца; это происходит в течение доли секунды без участия пользователя.

Первый в мире иммобилайзер был запатентован еще в 1919 году. В то время водителю нужно было соединить контакты в определенном порядке, и если при запуске автомобиля порядок был неверным, срабатывала сигнализация.

Противоугонная система для автомобилей была впервые запатентована в 1919 году

Современный иммобилайзер состоит из двух основных частей: транспондера в ключе зажигания и приемника в самом автомобиле. Когда кто-то пытается запустить двигатель, автомобиль отправляет запрос на ключ. Если ключ возвращает правильный предопределенный сигнал, иммобилайзер посылает команду на блок управления двигателем для запуска. Без правильного сигнала вы не сможете завести машину.

Hitag2, DST40 и Megamos Crypto были одними из первых транспондеров.После тщательного изучения на протяжении многих лет они теперь считаются небезопасными. Вы можете прочитать о недостатках Hitag2 здесь, а Megamos Crypto здесь.

В последнее десятилетие 20-го века иммобилайзеры получили широкое распространение. Они стали обязательными в государствах ЕС в конце девяностых, и другие страны постепенно последовали их примеру. Если верить отчетам этих стран, иммобилайзеры способствовали значительному снижению угонов автомобилей.

Относительная статистика краж автомобилей в Великобритании, Нидерландах, Швеции, США, Канаде и Австралии, 1981–2013 гг., при этом 2000 г. используется в качестве исходного.Источник

Угонщики наносят ответный удар

Конечно же, на этом кража автомобилей не остановилась. По знакомой схеме, как только иммобилайзеры стали мейнстримом, началась гонка вооружений между преступниками и автомобильными брендами. По мере того, как автомобили становились умнее, преступники не отставали от них, и иммобилайзеры оказалось довольно легко обмануть. Успешные попытки взлома участились, и примерно в 2010 году давняя и устойчивая тенденция к снижению числа угонов автомобилей изменилась на противоположную. Уровень угона автомобилей в Великобритании достиг восьмилетнего максимума в 2018 году, и во многих других странах наблюдалась аналогичная тенденция: падение до 2010 года, за которым последовало резкое падение. небольшой отскок или плато.

Дорогие люксовые марки остались наиболее часто угоняемыми автомобилями. Исследователи кибербезопасности также сосредоточились на этих брендах, но, несмотря на огромные бюджеты, их исследования разочаровали.

Если дорогой роскошный автомобиль можно незаметно взломать за десять секунд, то что это говорит о моделях с большим объемом продаж, на которых ездит большинство людей, спросите вы.

Изучение безопасности иммобилайзера

В своем исследовании Бокслаг пытался взломать три автомобиля популярных марок.Ни одна из машин не была новой; все они датируются примерно 2009 годом. Модели были недорогими хэтчбеками B-класса — вышеупомянутыми моделями большего объема. По словам авторов исследования, многие новые автомобили используют аналогичные противоугонные системы.

Bokslag использовал следующий подход:

  1. Получить доступ к трафику шины CAN. Шина CAN используется для связи в большинстве современных автомобилей.
  2. Прочитать сообщения, которыми обмениваются компоненты иммобилайзера.
  3. Получите прошивку модуля управления двигателем (ECM) или модуля управления кузовом (BCM).
  4. Определите алгоритм, используемый при обмене сообщениями.
  5. Используйте ранее полученные данные, чтобы доказать, что вы можете завести автомобиль без оригинального ключа.

Шаг первый довольно прост: доступ к шине возможен через стандартный порт OBD II. Он есть на всех автомобилях после 2000 года и служит для диагностики. Оказавшись внутри автомобиля, вы получаете доступ к интерфейсу.

Прошивку можно было получить сотней способов, от довольно сложных приемов до простой загрузки из Интернета.Правильно: прошивка для многих автомобилей доступна онлайн; производители предоставляют его для диагностики или обслуживания.

Хорошо, если весь трафик надежно зашифрован. Но в этом и заключается самое большое разочарование: первые два иммобилайзера использовали очень слабое шифрование. На первом автомобиле потребовалось всего несколько секунд, чтобы получить защитный код автомобиля, который позволяет авторизовать новый ключ и впоследствии отключает иммобилизацию. Получение кода безопасности второго тестового автомобиля заняло целых 4000 попыток, или около 15 минут.

Третий экземпляр был действительно жестче — его протокол иммобилайзера не имел явных изъянов и не был нарушен. Однако исследователь определил, что чип ключа эмулирует транспондер PCF7935, аналогичный тому, что используется в Hitag2. Используя известные недостатки Hitag2, вы можете завести машину всего за 6 минут без необходимости возиться с криптографией.

Все три системы все еще существуют и установлены на некоторых автомобилях, выпущенных в 2019 году.

Что нам делать?

Иммобилайзеры

действительно эффективны против более консервативных правонарушителей, которые все еще используют механические приемы.Однако они не могут конкурировать с более искушенными угонщиками автомобилей — во всяком случае, в сегменте серийного производства.

Поэтому, как это ни странно, возможная рекомендация автовладельцам – помнить о своих корнях и не сбрасывать со счетов технологии восьмидесятых-девяностых годов. Чтобы взломать электронную систему безопасности, дополненную механическим замком на руле, угонщику нужны навыки взлома как электроники, так и механики.

Вы по-прежнему можете столкнуться с опытным угонщиком автомобилей «два в одном», но, как минимум, удвоение вашей безопасности сделает угон вашего автомобиля немного сложнее, чем соседнего.Как говорится, от медведя не убегаешь — просто будь быстрее другого парня.

Тем не менее, производители автомобилей остаются основными противниками угонщиков автомобилей, но во многих отношениях они являются новичками в сфере кибербезопасности. К сожалению, они используют проприетарные — и часто несложные — алгоритмы шифрования, которые игнорируют отраслевые стандарты, а противоугонные системы безнадежно устаревают к тому времени, когда автомобили, которые они защищают, выходят на рынок.

Несмотря на это, мы и другие компании предприняли первые шаги по повышению безопасности автомобилей.В течение нескольких лет мы сотрудничаем с AVL, крупнейшим независимым производителем автомобильных систем, чтобы сделать современные подключенные автомобили намного более безопасными. Вы можете узнать больше о нашем видении безопасного автомобиля в посте Подключенные автомобили: Безопасный дизайн.

Подключение обхода иммобилайзера. Обход иммобилайзера при установке сигнализации своими руками. Особенности практической реализации схемы

Многие автомобили оборудованы иммобилайзерами. Для того чтобы понять, как используется модуль обхода иммобилайзера, необходимо разобраться в принципе работы самого устройства.Как правило, используются RFID-системы (на автомобилях европейских и азиатских производителей), а также VATS (американские автомобили). Суть работы этих устройств в том, что запустить двигатель автомобиля можно только с помощью специального ключа.

Если машина оснащена системой RFID, уникальные характеристики Ключи хранятся в электронной начинке автомобиля. Но в случае использования технологии VATS ключ должен иметь специальные параметры. Иными словами, с простой железяки двигатель точно не заведешь.

В большинстве случаев обходчиком иммобилайзера Старлайн (да и других моделей тоже) пользуются те автовладельцы, которые планируют оснастить своего железного друга сигнализацией с автозапуском. Именно в таких ситуациях человек начинает задумываться, как обойти штатный иммобилайзер.

В этих системах используются ключи зажигания со встроенными микросхемами для передачи слабого радиочастотного сигнала. Он передается на антенну иммобилайзера автомобиля, установленную в районе замка зажигания. Самое простое решение — вынуть электронный элемент из ключа и прикрепить его к антенне.Но в этом случае посторонние лица могут легко завести машину обычной болванкой. Именно поэтому используется блокировка обхода иммобилайзера. Следует отметить, что все обходчики работают по схожему принципу. В нашей статье будет подробно написано подключение обходчика иммобилайзера Шерхан (БП-2).

Это компактная коробка с дополнительным ключом зажигания внутри (при его отсутствии придется делать дубликат). Модуль также состоит из считывающей антенны и реле. Подключение модуля обхода иммобилайзера не вызывает затруднений.

  1. Второй ключ — поставить чипы внутрь антенны.
  2. Установить внешнюю антенну блока обхода иммобилайзера на личинку замка зажигания. Необходимо помнить, что расстояние между антенной обходчика иммобилайзера и антенной RFID должно быть минимальным. Перед использованием устройства проверьте, где находится антенна RFID.
  3. Красный провод в обходчике Шер-Хан БП-2 необходимо подключить к +12 Вольт. Но мы цепляемся черным за любой «минус».Перед установкой дистанционного запуска эти провода не должны иметь одновременно «+» и «-«.
  4. Убедитесь, что аварийный сигнал автоматического запуска работает. Если проблем нет и двигатель можно запустить без использования ключа, советуем спрятать штатный модуль обхода иммобилайзера от посторонних лиц.

Обратите внимание, что иногда обходчики иммобилайзера могут не подходить к конкретному автомобилю. Раз уж речь зашла о продукции Scher-Khan, то стоит упомянуть, что разработчики рекомендуют использовать на азиатских автомобилях модуль ВР-2, а на европейских моделях обход иммобилайзера с помощью блока ВР-3.

В продаже есть и универсальные устройства. Например, подойдет модуль обхода иммобилайзера 556U. Подключить этот обходчик иммобилайзера можно по-разному. Устройство имеет 9 проводов, а также специальную перемычку на пару положений. Иногда только этот блок может помочь в обходе иммобилайзера. Стоит отметить, что аналогичные системы стоят в несколько раз дороже по сравнению с вышеупомянутыми обходчиками «Шерхан».

В некоторых случаях размеров антенного шлейфа модуля недостаточно для размещения его на месте штатной антенны.Решение также заключается в использовании другого модуля. Часто удачным выбором может стать обходной блок штатного иммобилайзера AME. Его преимущество в таких ситуациях — большая петля. Кроме того, его можно легко обернуть вокруг стандартной антенны иммобилайзера RFID несколько раз.

Понять, по какому принципу работает обходчик иммобилайзера, достаточно просто. При дистанционном запуске силового агрегата включается реле (его обмотка питается от красного и черного проводов блока Шерхан БП-2), расположенное в модуле обхода штатного иммобилайзера автомобиля.После этого антенна в обходчике иммобилайзера считывает сигнал и передает его на внешнюю антенну модуля. После этого сигнал передается на штатную антенну RFID-системы.

Вполне реально сделать обходчик иммобилайзера своими руками. Для этого понадобится электронный чип или второй ключ, немного провода и реле. Правда, придется угадывать количество витков, а это может занять много времени. Более подробные рекомендации вы можете найти на страницах всемирной паутины.

Как обойти иммобилайзер типа VATS

Владельцы автомобилей, оборудованных иммобилайзерами VATS, имеют ключ зажигания с резистором внутри. Чтобы запустить двигатель, устройство VATS должно обнаружить заданное сопротивление. В противном случае работа будет заблокирована. топливный насос и стартер.

  • Необходимо знать характеристики используемого резистора. Как правило, его сопротивление составляет от 390 до 11800 Ом. Вам понадобится аналогичный резистор (максимальная погрешность — 5%).
  • Найти провода иммобилайзера VATS. Это два провода небольшого сечения, которые выходят откуда-то из рулевой колонки. Часто провода заключены в термоусадочную трубку черного, оранжевого или белого цвета.
  • Используйте приведенную ниже схему для обхода иммобилайзера VATS.
  • Для подключения можно перерезать любой провод.

Помните, что в магазинах есть разные типы иммобилайзеров. Например, есть еще ходунки без ключа с иммобилайзером. Обходчик иммобилайзера без ключа — штука действительно интересная, но, к сожалению, мы не можем подробно описать все такие системы.Autopub сделал обзор самых распространенных модулей обхода иммобилайзера. Теперь вы знаете, как обойти иммобилайзер. Устанавливать модуль байпаса или нет решать вам.

Современные технологии позволяют разными способами защитить свой автомобиль от взлома и угона. Как ни странно, многие из нас пользуются обычным замком по старинке. Более продвинутые автовладельцы устанавливают на своих «железных коней» мощные противоугонные системы, а другие вообще не переживают за свою машину, так как она защищена иммобилайзером.

К сожалению, многие автовладельцы даже не слышали о таком устройстве, хотя специалисты называют его будущим автомобильной безопасности. Так это или нет, мы как раз попробуем разобраться в этой статье. Особое внимание мы также уделим вопросу, как его выключить, когда автовладелец потерял ключ.

Принцип работы иммобилайзера или что это за устройство?

Если дословно перевести название этого устройства с английского, то получится термин «иммобилайзер».Это слово наиболее точно передает всю суть работы иммобилайзера – исключить даже малейшую возможность запуска двигателя автомобиля без участия владельца ключа.

По сути, это целый комплекс различных электронных датчиков, которые блокируют определенные системы автомобиля, не давая злоумышленникам завести и передвинуть ваш автомобиль. Часто с помощью иммобилайзера блокируется вся система подачи топлива в двигатель или система зажигания.Таким образом, даже если угонщик пробрался в салон автомобиля, он на нем не уйдет.

Принцип работы иммобилайзера достаточно прост. Когда незнакомец пытается завести автомобиль, устройство разрывает электрическую цепь, чтобы не допустить подачи сигнала зажигания. Возможен и обратный процесс, когда иммобилайзер подает питание на специально установленные механизмы, из-за чего блокируется двигатель и его система питания. В результате двигатель вообще не запускается, либо может заглохнуть через определенное время, когда угонщик выезжает с парковки и преодолевает несколько метров.

Большой плюс этого устройства в том, что даже после обрыва проводов или попыток его «обезвредить» автомобиль все равно блокируется. То есть, если система устройства обнаруживает попытку взлома, она сразу же реагирует описанным выше образом, блокируя как себя, так и все системы автомобиля.

В этом случае иммобилайзер активируется автоматически. Это означает, что если вы оставили автомобиль без присмотра на определенный период времени, то вскоре иммобилайзер сам среагирует и заблокирует его.По этой причине настоятельно не рекомендуется оставлять машину без ключей, так как самостоятельно вы не сможете попасть в салон.

Компоненты системы иммобилайзера автомобиля

Конфигурация этого устройства стандартная. Однако в последнее время производители стали уделять ему все больше внимания, поэтому все чаще можно встретить все более дорогие и «навороченные» устройства. Но, несмотря на инновации, основу любого иммобилайзера составляют:

Блок управления устройством. По сути, это центр всей системы защиты автомобиля. Именно здесь обрабатываются все сигналы, поступающие на него от датчиков. Соответственно, именно блок управления посылает команду на блокировку, если идентифицирует какие-либо внешние действия как несанкционированные.

Микроиммобилайзер или электромагнитное реле , из-за которых происходит обрыв электроцепи автомобиля. То есть этот блок выполняет команды блока управления иммобилайзером.

Автомобильный ключ. Именно по нему система способна признать вас владельцем и дать доступ к машине. Процесс «идентификации» происходит благодаря специальному чипу, который устанавливается в самом ключе. На чипе предварительно закодирован определенный сигнал или шифр, который блок управления способен распознать.

В целом все иммобилайзеры делятся на два основных типа – это контактные устройства и бесконтактные. К первому типу обычно относят иммобилайзеры, активация которых происходит посредством использования ключа.А вот для второго типа вместо ключа может использоваться транспондер (приемопередатчик, способный посылать собственный сигнал в ответ на сигнал, только что полученный от другого устройства) или специальная карточка-метка.

Существуют также кодовые иммобилайзеры, которые, однако, используются гораздо реже. Суть их заключается в том, что для того, чтобы активировать или деактивировать такое устройство, водителю постоянно приходится набирать на специальной панели определенную кодовую комбинацию. В последние годы стали использоваться иммобилайзеры, которые узнают владельца автомобиля по отпечатку пальца.

Важные аспекты работы типового иммобилайзера

По принципу работы иммобилайзеры мало чем отличаются от обычной автосигнализации, хотя по многим параметрам уступают ей. В частности, новейшие разработки «сигналки» для автомобилей позволяют отследить угонщика даже по спутнику и сразу сообщить владельцу о проникновении. С иммобилайзерами все гораздо проще – они просто не дают угонщику возможности завести машину.То есть то, что машину хотели угнать, можно будет узнать только потом. Но и в этом есть свои плюсы: вам не придется долго его отслеживать и искать по всему городу или даже стране.

Не менее усложняет задачу ворам и внешний вид устройства, а также его местонахождение. Пытаясь найти иммобилайзер на автомобиле, вор может потратить несколько часов, но его работа так и не увенчалась успехом. Даже по проводам добраться до него не всегда возможно, так как устройство работает через обычную сеть и принимает только высокочастотные волны.А по внешнему виду любой иммобилайзер очень легко спутать с другим оборудованием автомобиля.

То же самое касается и микроиммобилайзеров, которые очень легко спутать с одним из устройств автомобиля — например, с предохранителем. Так как на одну машину можно установить несколько таких реле, то чтобы их найти и обезвредить, придется потратить не то что часы, но даже несколько дней.

Отдельного внимания заслуживают иммобилайзеры

, которые обладают способностью немного отсрочивать блокировку двигателя. Суть работы такого устройства заключается в следующем: когда угонщик врывается в машину, он еще своими методами умудряется завести двигатель и двигаться. Однако, не преодолев и нескольких сотен метров, машина вдруг заглохнет. Остановившись посреди дороги, угонщику ничего не остается, как покинуть машину. Ведь если он начнет возиться с ним в дороге, то рискует привлечь внимание окружающих и «засветить» себе лицо.

Транспондерная система иммобилайзера: в чем особенности и отличия?

На современных автомобилях вам скорее всего попадется именно такая система.Его преимущество заключается в том, что он сводит к минимуму риск возможной кражи. В чем его особенность? Для активации транспондерного иммобилайзера даже профессиональному автослесарю придется потратить немало времени и перебрать почти весь автомобиль. И суть такой системы заключается в бесконтактном реагировании.

Блокировка или разблокировка транспондерного иммобилайзера происходит благодаря специальному брелоку или карте, в которой зашифрован специальный код или шифр. Когда ключ находится в зоне действия приемника иммобилайзера, автомобиль разблокируется и владелец может спокойно заводить двигатель и двигаться в любом направлении.При удалении от автомобиля его уже нельзя завести никаким другим способом, так как иммобилайзер просто блокируется.

Такой трансивер тоже можно спрятать куда угодно. Для этого подойдет и панель приборов, и моторный отсек, и обивка сидений. Самое главное – сделать маскировку максимально надежной. Найти его с помощью специального оборудования также невозможно.

Самостоятельная установка иммобилайзеров практически не проводится, так как это требует высокого профессионализма и большой практики работы с таким устройством.Поэтому, если вы хотите установить иммобилайзер на свой автомобиль, лучше обратиться по этому поводу к специалистам.

Отключение иммобилайзера: можно ли это сделать без посторонней помощи.

Если в любом случае для установки иммобилайзера придется обращаться к специалистам, то как его отключить можно разобраться самостоятельно. При этом очень часто бывает так, что отключение иммобилайзера вовсе не прихоть автовладельца, а очень насущная необходимость. Причин тому может быть несколько, и мы назовем только самые частые:

1) Владелец автомобиля потерял ключ.Это означает, что ни запуск, ни любая другая работа автомобиля становятся невозможными.

2) Поломка в электронном блоке управления или других важных элементах управления иммобилайзером, что сделало невозможным запуск автомобиля.

3) Невозможность совмещения автомобиля с дистанционным управлением и иммобилайзером. Обычно автовладельцам приходится выбирать между этими двумя устройствами.

4) Желание установить обычную сигнализацию. При этом следует понимать, что установка «сигналки» лишь помогает отпугнуть злоумышленников, а угнать автомобиль они все же могут почти беспрепятственно.

Если автовладелец не боится, что его машину могут угнать, а иммобилайзер мешает ему, когда он хочет завести машину без использования ключа.

Посмотрим, какие есть способы отключения иммобилайзера. Однако стоит сразу отметить, что к этому вопросу необходимо подойти со всей серьезностью. Ведь каждое устройство работает по-своему, поэтому его выключение будет иметь свои особенности.

Во многих моделях иммобилайзеров предусмотрено кодовое отключение этого устройства.То есть, если вы случайно потеряли ключ от него, вы можете завести машину, просто набрав определенную комбинацию цифр на специальной панели. Это позволит устройству распознать вас как владельца транспортного средства.

Однако после такого отключения иммобилайзера автомобиль остается незащищенным, и в том случае, если вы решите сделать новый ключ, его нужно будет прошить вместе с иммобилайзером, чтобы сделать его совместимым. А это, конечно же, займет много времени и потребует вмешательства специалиста.

Ситуация будет выглядеть менее печально, если у вас останется запасной ключ. Тогда можно будет обойти иммобилайзер, подключив его антенну к чипу от запасного ключа. Саму микросхему нужно будет очень аккуратно извлечь из ключа и буквально примотать изолентой к антенне. Однако на современных автомобилях чип чаще всего не устанавливается. В этом случае придется прибегнуть к специальным бесчиповым обходчикам. Такие устройства способны считывать сигналы иммобилайзера и расшифровывать их, тем самым нейтрализуя их действие и открывая доступ к автомобилю.

Если у вас достаточно времени и денег, вы можете обратиться к специалистам для отключения иммобилайзера. Для профессиональной реализации этого процесса используются специальные программы, способные напрямую воздействовать на блок управления иммобилайзером. Этот вариант подходит для любого типа иммобилайзера, но без специальной подготовки и опыта справиться с этой задачей просто невозможно.

Также, обратившись к официальному дилеру вашей модели автомобиля, вы можете получить у них специальное устройство, способное отключить ваш штатный иммобилайзер, блокирующий двигатель.По своей сути это устройство является универсальным ключом к любому иммобилайзеру, но в профессиональной среде его называют «убийцей».

Для перевода заблокированного иммобилайзера в неактивное состояние «киллер» подключается к блоку управления в момент, когда водитель включает зажигание. Благодаря этому активируется пароль доступа, после чего имеющаяся программа заменяется стандартной. Для дальнейшего использования иммобилайзера его перепрошивают под новый ключ.

Как отключить иммобилайзер: познакомьтесь с устройством под названием «эмулятор».

Вышеуказанные методы «борьбы» с заблокированным иммобилайзером хоть и эффективны, но не решат вашу проблему, если вам машина нужна каждый день, а вы даже не можете выехать с парковки. Чтобы обратиться к официальным дилерам производителя вашего автомобиля или найти автосервис, занимающийся этими устройствами, придется потратить немало времени. И плюс непосредственная работа с иммобилайзером… Чтобы избежать всех этих неприятностей, находчивые автомобилисты используют специальный обходчик иммобилайзера под названием .

Каков результат эмулятора? Он полностью отключает иммобилайзер, даже если он находится в заблокированном состоянии, и позволяет автовладельцу завести машину.Эмулятор как бы «обходит» программы иммобилайзера, в результате чего последний теряет свое влияние на автомобиль. Но используя эмулятор, не забывайте, что с его помощью вы снимаете защиту с автомобиля. А если на ней нет сигнализации, любой может завести и угнать вашу машину.

Кстати, наличие эмулятора не помешает установить сигнализацию. Подходят как самые простые системы, так и новейшие «сигналки» с функцией дистанционного запуска двигателя автомобиля.При этом с помощью эмулятора можно вполне удачно совместить иммобилайзер и сигнализацию. Тогда благодаря последнему вы сможете запустить двигатель даже без ключа. Однако если сигнализация взломана, иммобилайзер не позволит постороннему лицу запустить двигатель.

Но эмулятор иммобилайзера полезен еще и тем, что благодаря наличию в нем специального диагностического светодиода автовладелец может узнать о наличии некоторых неисправностей автомобиля:

— неправильно подключено устройство;

Устройство не совместимо с электронным блоком управления машиной;

Последовательная шина работает неправильно.

Кроме того, нет необходимости подбирать эмулятор для конкретного типа иммобилайзера, так как это устройство является универсальным. Программа, установленная производителем, автоматически подстраивается под скорость движения шины и позволяет всем узлам автомобиля работать плавно и плавно. Единственное, на что следует обратить внимание при покупке эмулятора — это поколение иммобилайзера, используемого на вашем автомобиле. Поэтому устройство нужно сначала проверить, а потом уже покупать.

Установка эмулятора иммобилайзера осуществляется без помощи специалистов.К устройству должна прилагаться инструкция, которая укажет вам на все действия, необходимые для выполнения. Единственный нюанс: если вы не сильны в автомобильной электрике, не стоит браться за работу самостоятельно.

Надеемся, что теперь вы убедились, что описываемое нами устройство не такая уж и сложная штука, тем более что вы уже знаете, как отключить иммобилайзер. Так что, если вы потеряли ключ от машины, не паникуйте и сразу отправляйтесь в автомагазин за эмулятором.

Обходчики иммобилайзера

Keyless предназначены для реализации функции автозапуска двигателя на автомобилях, имеющих штатный иммобилайзер.Большинство современных автомобилей на российском рынке оснащены иммобилайзером, не позволяющим запустить двигатель дистанционно, т.к. блокировка снимается только при наличии в салоне владельца с чип-ключом.

Для решения этой проблемы, если нужно подключить автозапуск, чип-ключ обычно спрятан внутри обходчика иммобилайзера. В момент запуска двигателя обходчик дистанционно, по команде от автосигнализации, считывает сигнал с чип-ключа и передает его на замок зажигания (на штатный иммобилайзер), в результате чего двигатель разрешается для начала, т.к.иммобилайзер «думает», что хозяин рядом. Основная задача любого обходчика — имитировать присутствие водителя внутри автомобиля при подаче удаленной команды запуска.

Использование чип-ключа имеет ряд недостатков:

  • Необходимость изготовления дополнительного чип-ключа. Для ряда современных автомобилей (преимущественно VAG-группы) сделать чип-ключ в условиях сервисного центра не представляется возможным, поэтому единственный вариант – обратиться к официальному дилеру и заказать новый полноценный ключ.Стоимость такой услуги колеблется от 8 000 до 25 000 рублей.
  • Чтобы сэкономить на изготовлении дубликата ключа, можно снять чип с уже имеющегося второго ключа от машины, но в этом случае у вас останется только один ключ, что неудобно, если автомобилем пользуются несколько человек; кроме того, не каждый ключ можно разобрать.
  • Теоретически существует вероятность того, что используемый чип будет найден вором и использован для угона автомобиля.

Специально для решения этих проблем разработаны бесключевые обходчики иммобилайзера Idatalink и Fortin.Реализация автозапуска без ключа позволяет автовладельцам сэкономить на установке доп. оборудования и меньше беспокойтесь о сохранности своего автомобиля.

Еще одним ключевым преимуществом бесключевых обходчиков, при установке совместно с автосигнализациями Pandora или Pandect, является то, что они используют цифровую шину при передаче команд во время работы, причем сигналы передаются в зашифрованном виде. Таким образом, обходчик иммобилайзера без ключа ни в коем случае не может быть использован для угона автомобиля злоумышленником.

Кроме того, ряд автосигнализаций Pandora и Pandect последних поколений имеют встроенный обходчик иммобилайзера — в этом случае реализация автозапуска становится максимально простой и не стоит вам дополнительных затрат на обходчики! Список совместимых автомобилей доступен в разделе помощи.

Если вы затрудняетесь определиться с необходимой моделью бесключевого обходчика, то вы можете найти список совместимых автомобилей на сайте производителей iDataLink и Fortin; наши менеджеры также будут рады помочь вам подобрать обходчик без ключа под конкретный автомобиль. Позвоните нам!

При использовании противоугонного комплекса автовладельцы могут столкнуться с некорректной работой штатного блокиратора двигателя. В этом случае вы можете воспользоваться Старлайн. Устройство может быть интегрировано в систему зажигания любого современного автомобиля.

[Скрыть]

Общие сведения о модуле обхода

По описанию обходчик сигнализации Starline без ключа с автозапуском представляет собой функциональный блок в небольшом корпусе. Устройство интегрируется в структуру системы безопасности как один из элементов управления. Назначение этого оборудования в автомобиле — имитация ключа, необходимого для отключения штатного блокировщика двигателя.

Обходчик создан для работы со стандартными блокираторами, работающими по системе RFID.Такие устройства обычно не дают возможности запустить двигатель автомобиля дистанционно, что может доставлять неудобства автовладельцу.

Если вы решили установить и подключить обходчик, то вам следует помнить, что устройство может работать только с системами безопасности своего бренда. Чип, который установлен в ключе, полностью уникален, его использование не допускается с аналогичными системами, применяемыми на других машинах. Даже если на автомобиле установлен такой же обходчик иммо, разблокировать его этим ключом не получится.

Модуль, позволяющий обойти штатный блокировщик, конструктивно состоит из:

  • устройства обработки;
  • Антенный модуль, оснащенный вилкой с проводом, который подключается к блоку питания машины;
  • дополнительный приемопередатчик, выполненный в виде проводной петли;
  • руководства по установке и использованию.

Артем Касьяненко подробно рассмотрел особенности и возможности обходчика Starline F1.

Для обхода блокировщика автосигнализации Старлайн Может Лин сработал, потребуется дополнительный ключ с установленным внутри транспондером.Вы можете купить это устройство у официального дилера вашей марки автомобиля. Стоимость обходчика иммо от Старлайн около 3200-5000 рублей.

Особенности работы

По сути, чип, установленный в небольшой транспондер, используется для захвата импульсов обычного ключа. В любом блокировщике вне зависимости от марки автомобиля есть функция идентификации ключа, по которой система определяет владельца автомобиля. Поэтому, если ключ подходит к замку по своим геометрическим характеристикам, но микросхема, расположенная внутри, оказывается несовместимой или вообще не существует, то блокировщик не выключится.Также запрет запуска силового агрегата будет работать, если используется функция дистанционного запуска ДВС, так как штатный иммобилайзер не сможет идентифицировать ключ.

Установка бесключевого обходчика позволит заменить установленный в штатном транспондере чип, позволяющий отключить блокировку. При включенной опции удаленного запуска устройство в автоматическом режиме посылает сигнал через трансивер на чип ключа. На самом деле называть это устройство обходчиком некорректно, так как оно функционирует по другому принципу получения доступа к силовому агрегату.

Подробный обзор модели ВР-03 от Старлайн и принцип ее работы дан в видео АвтоАудиоЦентра.

Модификации обходчиков StarLine

Модели Lineman для «сигналки» Starline A91, A93 и другие вариации, которые можно приобрести:

  1. ВР-03. Использование устройства позволит обойти штатный блокировщик RFID, сделав возможным дистанционный запуск двигателя. Обходчик автоматически передает информацию в виде кода от обычного ключа, что делает эксплуатацию автомата более удобной и комфортной.В комплект поставки входит процессорное устройство, кабели для подключения, антенный переходник с проводом 1,5 метра. Также в комплекте идет специальная петля, диаметр которой 6 см. В руководстве по обслуживанию указаны технические характеристики и рекомендации по подключению.
  2. БП-06. Более продвинутая версия обычного поискового робота-блокировщика. В нем управление и передача импульсов осуществляется по каналу с цифровой кодировкой. Это позволяет более надежно запускать ДВС дистанционно. Модель БП-06 разработана специально для совместной работы с противоугонными системами Starline.Ключи формата Smart Key питаются от напряжения 3,3 вольта, в результате чего потребителю не требуется периодическая замена элементов питания. Одной из особенностей устройства является его универсальность, так как устройство может функционировать как с ключами Smart Key, так и с традиционными ключами зажигания. Допускается подключение сканера к любому типу считывателей. .
  3. F1 — продукт совместной разработки производителей Starline и Fortin. Главной особенностью системы является сочетание опций обходчика, а также интерфейса CAN с огромным количеством вспомогательных управляющих выходов.Для использования устройства не требуется чип или ключ, так как процедура управления осуществляется автоматически. Эта модель поддерживает обновление прошивки по сети, что расширит список потенциально поддерживаемых моделей машин. В этом устройстве удачно сочетаются опции и возможности других обходчиков блокировщиков; его подключение возможно более чем в трех тысячах моделей современных автомобилей. С полным перечнем можно ознакомиться на официальном сайте компании.
  4. Фортин Эво Кей.Производитель позиционирует данное изделие как незаметное дополнение к автомобилю, делающее его эксплуатацию более комфортной и удобной. Благодаря использованию уникального алгоритма производитель добился того, что обходчик разблокирует электрические цепи силового агрегата для его запуска, но оставляет заблокированным колесо. Это как дополнительная защита авто. Размер модуля будет не больше спичечного коробка, что позволит скрытно установить его в автомобиле. Одной из особенностей является то, что данный обходчик блокиратора ДВС не имеет строго установленных точек крепления, поэтому потребитель может определить их самостоятельно.Из преимуществ следует выделить универсальность – установка устройства разрешена на все современные автомобили независимо от типа используемой системы зажигания.

Обзор популярных моделей обходчиков блокираторов от Starline представлен в видео Кирилла Коломенского.

Плюсы и минусы

Преимущества обходчиков immo Starline:

  • низкая цена для устройств такого качества, позволяющих защитить электрические цепи блокировки двигателя от взлома;
  • эффективная работа устройства и его производительность;
  • после установки устройство автоматически синхронизируется с системами машины и интегрируется по своему типу;
  • наличие устройства позволяет упростить возможность использования функции дистанционного запуска двигателя внутреннего сгорания;
  • установка обходчика блокировщика не повлияет на работу охранных систем и других электронных устройств, конечно, если установка произведена правильно;
  • простота установки и эксплуатации; обходчики иммо
  • хорошо работают с комплексами, оснащенными опцией дистанционного запуска двигателя внутреннего сгорания;
  • модуль обхода блокировщика может функционировать без постоянного использования штатного иммо ключа.

К недостаткам можно отнести только трудности, с которыми могут столкнуться потребители при подключении. Если у вас нет опыта реализации таких задач, то лучше обратиться за помощью к электрикам.

Установка модуля

Перед установкой модуля обхода иммобилайзера Starline обязательно изучите схему подключения.

Инструкция по установке обходчика и его интеграции в охранную систему Старлайн А91, А93 и другие модели сигнализаций:

  1. Выбрать место для крепления устройства.Благодаря небольшому размеру процессорного модуля обходчик можно установить в любом месте салона. Крепление осуществляется с помощью саморезов, которые входят в комплект системы. Установку можно произвести за панелью управления, для этого потребуется демонтировать часть обшивки в салоне и снять приборку.
  2. Затем корпус процессорного блока вскрывается, в него устанавливается запасной ключ с этикеткой. Плоский трансивер должен быть установлен внутри. Следите за тем, чтобы устройство было закреплено максимально прочно, важно не допускать зазоров и перемещения устройства во время движения.Затем устройство подключается.

Для подключения необходимо знать маркировку электрических цепей:

  1. Красный вывод — положительный силовой контакт, его необходимо подключить к электрической цепи, где есть напряжение при включении зажигания. Поэтому контакт подключается к замку.
  2. Черный выход — отрицательный, используется как управляющий вход. Когда он получает отрицательный импульс, считывается метка ключа. Этот контакт необходимо подключить к выходу системы дистанционного запуска ДВС.
  3. Также есть несколько кабелей серого цвета. Схема подключения этих контактов зависит от особенностей машины.

1. Первый вариант подключения схемы 2. Вторая схема подключения обходчика блокиратора

  1. Если подключение осуществляется по первой схеме, то приемопередатчик наружной рамы необходимо закрепить на цилиндрическом корпусе блокатора замок зажигания. Затем этот элемент подключается к выходу, расположенному на конце серых проводов.Обратите внимание, что этот контакт должен работать в условиях минимального расстояния между штатным антенным адаптером, установленным в автомобиле, и приемопередатчиком блокиратора.
  2. Использование второй схемы актуально, если по каким-то причинам вы не можете смонтировать рамочный трансивер. Затем антенну необходимо намотать на серый кабель и установить поверх штатного трансивера. Установка осуществляется на цилиндр системы зажигания. Расстояние между штатной антенной и приемопередатчиком обходчика будет минимальным, это обеспечит качественную передачу сигнала.

Как правильно пользоваться обходчиком?

После установки модуля обхода иммобилайзера важно выполнить процедуру обучения, чтобы обходчик мог функционировать без сбоев.

Процедура обучения Crawler:

  1. Выключите зажигание в автомобиле. Найдите сервисный ключ, его можно установить в скрытом месте. Если установка охранного комплекса производилась своими руками, то необходимо помнить, куда вы устанавливали кнопку. Если установка производилась специалистами, обратитесь к ним за помощью в поиске.На большинстве моделей Старлайн для входа в режим обучения кнопку нужно нажать четырнадцать раз, но в зависимости от сигнализации этот нюанс может отличаться. Загляните в сервисную книжку сигнализации.
  2. Через пять секунд после нажатия необходимо успеть включить зажигание, это активирует функцию обучения. Процессорный блок системы обхода перейдет в режим обработки информации, для этого устройству может потребоваться около пяти минут. В процессе обучения периодически будет срабатывать сирена противоугонной системы, интервал сигнала составит три секунды.
  3. Если процедура обучения прошла успешно, сирена подтвердит это двумя звуковыми сигналами.
  4. В случае сбоя системы и незавершенного обучения обходчика прозвучит четыре звуковых сигнала.

Олег легазоид рассказал, как завести двигатель автомобиля без ключа.

Как сделать обходчик самому?

В состав модуля обходчика блокиратора входят активные компоненты, однако корпус устройства всегда выполнен из пластика, даже если это брендовое устройство.Это важно, так как если корпус стальной, то в итоге потребитель получит эффект короткозамкнутого витка в основной катушке, которая намотана на ключ. При монтаже устройства необходимо учитывать этот момент, поэтому не рекомендуется устанавливать корпус вблизи металлических поверхностей.

Для самодельного модуля необходимо найти пластиковый корпус, желательно, чтобы его размеры были минимальными. Тогда вам понадобится обычное четырехконтактное реле, рассчитанное на работу в бортовой сети автомобиля 12-14 вольт.Фиксация этого элемента осуществляется внутри корпуса краулера. При обходе штатного блокиратора коммутируется ток, значение которого меньше одного Ампера. Из-за этого допускается любое реле, важно, чтобы оно выдерживало большое количество срабатываний. Возьмите диодный элемент 1N4001 (есть в продаже на радиорынке) и припаяйте его контакты к отводам реле, но учтите, что эта деталь активируется в обратной полярности.

Из корпуса самодельного обходчика выйдет четыре контакта:

  1. Для подключения внешней катушки используется двухжильный кабель.Установка этого компонента обычно осуществляется возле замка зажигания, для этого с него нужно будет снять облицовку.
  2. Контакт питания должен быть подключен к минусовому выводу, то есть подключен к противоугонному комплексу.
  3. Провод с выходом +12 вольт, на него необходимо подать питание. Рекомендуем подключать напрямую к аккумулятору или другой электрической цепи, где всегда присутствует напряжение, даже при выключенном зажигании.

Установка «мошеннической» катушки осуществляется рядом с замком.Этот элемент должен включать около пятидесяти витков намотки кабеля. Можно использовать провода любого производителя, но тонкие обмоточные кабели будут периодически рваться.

1. Пластиковый корпус самодельного обходчика 2. Внешняя обмотка, залитая эпоксидной смолой

Возможны несколько вариантов установки устройства:

  • Катушку изготовьте отдельно и закрепите на пластиковой накладке замка зажигания, где установлен обходчик;
  • демонтировать защитную накладку замка, предварительно отключив электрическую вилку, и провод можно будет намотать прямо на кожух.

Если вы решили выбрать первый вариант, то для его реализации удобнее использовать обычный граненый стакан, обмотанный изолентой. На завершающем этапе крепится обмотка, для этого потребуется эпоксидка.

Если вы решите выбрать второй вариант, то результат будет более эстетичным. В пластиковую накладку вкручиваются саморезы, их необходимо заранее прогреть на плите или зажигалкой. А их колпачки будут использоваться в качестве клеммных контактов.К поверхности этих контактных элементов припаивается более тонкий кабель, предварительно их необходимо очистить от остатков пластика.

В этой статье мы расскажем вам немного информации о блоках обходчика иммобилайзера.
ВНИМАНИЕ! ЭТО ИНТЕРЕСНО! TOP 6 направляющих , вкл. экзотика! в нашей статье
по ссылке ===>>>
Для установки автосигнализации с функцией автозапуска необходимо решить проблему запуска двигателя без ключа в замке зажигания.
Но в современном автомобиле есть противоугонная система — иммобилайзер, и без чип-ключа двигатель не заведется. Существуют как бесключевые обходчики иммобилайзера, так и обычные, о которых сегодня и пойдет речь.
Как работает обходчик иммобилайзера и как завести машину без ключа в замке?
На замке зажигания есть антенна иммобилайзера, которая при включении зажигания начинает опрашивать чип-ключ. Дальность действия антенны иммобилайзера составляет всего несколько миллиметров, поэтому недостаточно просто положить чип-ключ в салон автомобиля — двигатель не заведется.Необходимо, чтобы чип-ключ был прочитан в момент запуска. Для этого расположите готовую или самодельную антенну параллельно штатной антенне иммобилайзера, которая запирается. Вот фото с примером неудачных самодельных антенн, которые намотаны тонким проводом прямо на штатную антенну и заклеены черной изолентой, все это не эстетично, очень хлипко и самое главное не надежно:

Следующая задача — повторить работу штатной антенны иммобилайзера на выносной и скрытой параллельной антенне.Обходчик иммобилайзера имеет встроенную антенну. Туда же помещается чип или ключ для автозапуска.
Общий вид обходчика иммобилайзера представляет собой небольшую пластиковую коробочку с разъемами:

Внутри модуля обходчика иммобилайзера находится плата, пара диодов, реле и антенна для считывания ключа.
Именно в обходной блок помещается чип или целый ключ. И кстати, даже это не всегда делается правильно. Постоянно предупреждаем, что не нужно прятать весь ключ, а правильнее сделать отдельный, дополнительный чип иммобилайзера.
Но это полдела, теперь нужно правильно разместить его в антенне.
Антенна в модуле обходчика представляет собой кабель, именно в нем размещается чип или чип-ключ. Для наиболее стабильного чтения чипа он должен располагаться внутри антенны со стороны кабеля и поперек к виткам антенны.

Но есть одна важная тонкость: в идеале катушка антенны должна быть цилиндрической, иначе чип может считываться нестабильно.
Вот так нежелательно использовать антенну в обходчике, конечно в идеальных условиях чип будет читаться, но при низких температурах уже характеристики чипов ухудшаются, и неправильная форма антенны можно даже сделать автозапуск невозможным:

Правильно будет при размещении чипа в шлейфе антенны обходчика, придать ему форму отличную от плоской и близкую к цилиндрической.Для этого удобно поместить фишку в какой-нибудь фигурный материал, проницаемый для радиоволн, например, пенопласт, поролон и т.п.

Вот пример правильной формы штыревой антенны обходчика иммобилайзера:

А вот еще пример «экономии»: вместо обходчика просто используют ключ, на который наматывается провод и крепится изолентой.

Качество и надежность такого заменителя обхода иммобилайзера сомнительны, да и выглядит ужасно.

При использовании в блоке обходчика иммобилайзера высокого качества, без микросхем аккумуляторов, а также при правильном их расположении гарантирует запуск автомобиля в любых условиях. А изготовление дополнительных ключей и фишек, а не жертвование одним из рабочих ключей зажигания, позволит исключить случаи и проблемы, связанные с вскрытием автомобилей.

Сам модуль обходчика иммобилайзера, соединенный проводкой с основным блоком сигнализации и параллельной антенной, снимается и прячется внутри автомобиля, желательно в потайном, труднодоступном месте.
Приложение: Следующая информация неверна!
Только не подумайте, что если в обходчике есть чип или ключ, то теперь машину можно будет завести простым ключом — простая болванка без чипа. Нет! Модуль обходчика иммобилайзера включается и опрашивает размещенный в нем чип только в момент дистанционного запуска с брелока сигнализации. Для этого внутри обходчика есть реле. И даже если машина заводится с автозапуска, то без действующего ключа с чипом машина никуда не поедет.Так как сидя в машине завелся с автозапуска, необходимо повернуть правильный чип-ключ в замке и снять сигнализацию с режима автозапуска. Именно в этот момент опрашивается ключ в замке зажигания. И только при наличии правильного ключа двигатель продолжит работу. В противном случае он застопорится.
Конец дезинформации.

Как создать автомобильную систему безопасности за 1 доллар — Иммобилайзер автомобиля

Введение

Автомобиль — прекрасное средство передвижения, которое может доставить вас в любое желаемое место за считанные минуты.Кроме того, это также сопровождается большинством предметов роскоши, которые могут быть сравнимы с теми, что присутствуют в нашем доме. Но по сравнению с домом автомобиль и его многочисленные электронные аксессуары могут быть более уязвимы для краж просто потому, что многие из нас не владеют личными гаражами или охраняемыми стоянками и вынуждены оставлять свои автомобили в пустынных отдаленных районах. Кроме того, угонщики автомобилей в наши дни становятся умнее и знают, как взломать зажигание.

Автомобильные охранные системы в последнее время стали очень популярными и незаменимыми именно из-за вышеуказанных соображений безопасности.На рынке они поставляются с множеством функций и спецификаций, но никогда не бывают дешевыми. Кроме того, сложные технические детали могут поставить покупателя (неспециалиста) в полное недоумение при выборе таких систем безопасности.

Итак, какие именно функции нам нужны в гаджете безопасности, чтобы сделать автомобиль полностью защищенным от большинства краж? Обычные сложные системы безопасности, безусловно, очень умны, но их функции в основном преувеличены и предназначены только для привлечения клиентов. Например, зачем вам нужен датчик движения в автомобиле, если уже установлен датчик вибрации? И зачем вам нужно, чтобы зажигание вашего автомобиля контролировалось с помощью мобильного телефона, когда доступны гораздо более простые, легкие, надежные и дешевые варианты.Кроме того, сложные устройства довольно подвержены сбоям и иногда могут вызывать огромные ненужные беспокойства.

Вы будете удивлены, узнав, что даже простая электронная схема, а скорее обычная проводка конденсатора/переключателя, стоимостью не более доллара, может быть достаточной, чтобы полностью обезопасить ваш автомобиль и сделать невозможным побег грабителя с вашим автомобилем. .

Здесь мы обсудим одну такую ​​простую автомобильную охранную систему.

Посмотрим, как работает схема.

Описание схемы

Как следует из названия, системе зажигания автомобиля или любого другого транспортного средства требуется воспламенение топливной смеси внутри камеры зажигания, чтобы инициировать движение поршня. Процедура зажигается и поддерживается с помощью дуги высокого напряжения, получаемой от катушки зажигания, которая, в свою очередь, получает триггеры от генератора переменного тока. Это просто означает, что если мы каким-то образом предотвратим искрообразование, мы сможем удержать автомобиль в неподвижном состоянии и защитить его от злоумышленников.

Ссылаясь на рисунок рядом, мы видим, как катушка зажигания в основном подключена для создания необходимого дугообразования.

Теперь, как обсуждалось выше, нам просто нужно подавать триггерное напряжение от генератора переменного тока к катушке, чтобы предотвратить возникновение дуги. Это очень легко сделать, подключив высоковольтный электролитический конденсатор C1 к первичному входу катушки и земля.

Конденсатор может включаться и заземляться через скрытый тумблер, местонахождение которого точно известно только владельцу транспортного средства. После установки он успешно заземлит триггерные напряжения и предотвратит их попадание на первичную обмотку катушки, полностью обездвижив транспортное средство.

Теперь нужно просто включить и выключить скрытый переключатель, чтобы по желанию поочередно включать и выключать систему зажигания автомобиля… и сколько стоит сделать эту простую систему безопасности автомобиля? Точно, не больше доллара.

Как сбросить настройки иммобилайзера Acura? [Решено] 2022

Как вывести машину из режима иммобилайзера?

Режим иммобилайзера — это функция безопасности, которая предотвращает запуск автомобиля без ключа. Если ключ утерян или украден, автомобиль не заводится и не буксируется.Чтобы вывести автомобиль из режима иммобилайзера, необходимо иметь оригинальный ключ или запасной ключ, запрограммированный на автомобиль.

Как сбросить настройки противоугонной системы Acura?

Существует несколько способов сброса настроек противоугонной системы Acura. Один из способов — использовать брелок для разблокировки и открытия двери со стороны водителя. Оказавшись внутри, поверните ключ в положение «включено», но не заводите машину. Удерживая педаль тормоза, нажмите кнопку старт/стоп. Продолжайте удерживать педаль тормоза и нажмите кнопку питания три раза.Звуковой сигнал прозвучит один раз, указывая на то, что система была сброшена.

Как решить проблему с иммобилайзером?

Один из возможных способов решения проблемы с иммобилайзером — доставить машину к механику. Механик может перепрограммировать систему иммобилайзера или полностью заменить ее. Другой вариант – купить новую систему иммобилайзера и установить ее самостоятельно. Если вам удобно это делать, есть много онлайн-ресурсов, которые помогут вам пройти через этот процесс.

Как отключить иммобилайзер двигателя?

Иммобилайзер — это система, предназначенная для предотвращения запуска двигателя без ключа.Есть несколько способов выключить иммобилайзер, но самый распространенный — с помощью ключа.

Можно ли отключить и обойти иммобилайзер?

Иммобилайзер — это система, предназначенная для предотвращения запуска двигателя, если брелок не находится в непосредственной близости. Обычно его можно отключить, нажав кнопку на брелоке или вставив ключ в определенный слот на приборной панели. Если иммобилайзер включен, а брелока нет, двигатель не заведется.

Почему горит индикатор иммобилайзера?

Есть несколько причин, по которым может гореть индикатор иммобилайзера.Одна из возможностей заключается в том, что что-то не так с системой иммобилайзера, что может помешать запуску вашего автомобиля. Другая возможность заключается в том, что ваш ключ может не работать должным образом, что также может помешать запуску вашего автомобиля. Если вы недавно заменили аккумулятор, возможно, новый аккумулятор несовместим с системой иммобилайзера, и это также может привести к включению индикатора.

Сбросит ли защита от кражи отключение аккумулятора?

Батарея не перезагрузит противоугонную систему.Противоугонная система представляет собой компьютеризированную систему, которая активируется при выключении зажигания автомобиля. Если аккумулятор отключен, система не перезагрузится и автомобиль не заведется.

Что означает мигание противоугонной лампочки?

Мигание противоугонной лампочки означает, что автомобиль находится в режиме тревоги. Сигнализация сработает, если кто-то попытается открыть дверь автомобиля или завести машину без ключа.

Сколько стоит сброс иммобилайзера?

Стоимость сброса иммобилайзера может зависеть от марки и модели автомобиля, а также от места проведения услуги.Как правило, стоимость варьируется от 50 до 200 долларов. Иммобилайзер — это устройство, которое не позволяет завести автомобиль без соответствующего ключа. Если его не сбросить правильно, машина может не завестись.

Иммобилайзер Volvo См. руководство Проблема

Если ваш Volvo не заводится, не паникуйте. Взгляните на несколько советов, которые помогут вам снова запустить свой Volvo или сузить круг проблем.

Что означает Volvo Immobilizer See Manual?

Иммобилайзер См. ручное сообщение об ошибке на приборной панели означает, что ваш Volvo не распознает ключ и, следовательно, не позволит вам запустить двигатель.Проблема может быть вызвана многими проблемами, включая плохой ключ, неисправное зажигание или неисправный модуль CEM.

Если вы застряли на стоянке, воспользуйтесь этими советами, так как в большинстве случаев один из них поможет вам завести Volvo. Сидя в машине, пять раз нажмите на кнопки блокировки и разблокировки брелока . Теперь попробуйте завести свой Volvo. Если первый совет не сработал, выйдите из машины. Заприте машину. Нажмите тревожную кнопку на брелоке, и сработает сигнализация. Нажмите кнопку разблокировки.Сядьте в машину и запустите двигатель. Поверните ключ в положение II, затем выключите его пять раз. С шестой попытки попробуйте запустить двигатель.

Если ни один из этих советов не работает, выполните приведенные ниже действия по устранению неполадок.

Общие причины

Давайте рассмотрим некоторые из наиболее распространенных проблем, которые препятствуют запуску Volvo и вызывают сообщения об ошибках иммобилайзера.

Центральный электронный модуль

Если ваш Volvo не запускается, и вы получаете сообщение иммобилайзера, плюс ваш Volvo ведет себя странно и отображает несколько случайных сообщений, таких как ABS, подушка безопасности, отказ рулевого управления, есть вероятность, что модуль центрального электронного модуля (CEM) является виновником.

Известно, что эти устройства выходят из строя. Другая возможность заключается в том, что один из жгутов проводов к модулю CEM ослаблен. Вы можете убедиться в этом, убедившись, что жгуты проводов к CEM под приборной панелью не ослаблены.

Неопознанный ключ

Ваш ключ Volvo не распознается. Это может быть связано с проблемой иммобилайзера или поврежденным ключом.

Кольцо антенны зажигания

Прорезь, в которую вы вставляете ключ Volvo, имеет кольцо. Внутри есть проволочная петля, которая служит антенной.Если антенна выйдет из строя, ваш ключ Volvo больше не будет распознаваться при вставке в замок зажигания.

Низкое напряжение батареи

Аккумулятор автомобиля частично разряжен, в этом случае заряда недостаточно для питания всех модулей. Это часто бывает, когда лампочки на приборной панели горят, но двигатель не заводится.

Вы можете использовать зарядное устройство для зарядки аккумулятора вашего Volvo или вернуться в дорогу, чтобы запустить свой Volvo.

Поиск и устранение неисправностей Volvo, который не заводится

  1. Попробуйте завести машину, установив переключатель в нейтральное положение. Если это не сработает, верните переключатель в положение Park и повторите попытку. Если автомобиль заводится с переключателем в нейтральном положении, виновником может быть модуль переключения передач или переключатель парковочной нейтральной передачи .
  2. Отсоедините отрицательную клемму аккумулятора не менее чем на 5 минут. Подсоедините аккумулятор. Нажмите кнопку разблокировки на пульте дистанционного управления Volvo. Вставьте ключ в замок зажигания и попробуйте запустить двигатель.
  3. Поверните ключ в положение II (двигатель не запускать) пять раз. В шестой раз попробуйте запустить двигатель.
  4. Извлеките предохранитель модуля управления двигателем. Если иммобилайзер активирован, но не должен, вы можете сбросить его, отключив питание модуля управления двигателем. Посмотрите на блок предохранителей в моторном отсеке или сбоку на приборной панели. Найдите предохранитель с надписью Модуль управления двигателем (ECM) и отключите его как минимум на 5 минут. Подсоедините его и попробуйте запустить двигатель.
  5. Под приборной панелью со стороны водителя или пассажира находится электронный модуль управления (CEM). Проверьте клеммы CEM на наличие коррозии. Жгуты проводов CEM могут ослабнуть, особенно если вы попали в выбоину или едете по ухабистым городским дорогам. Проверьте жгуты проводов и убедитесь, что они не ослаблены.
  6. Проблема может заключаться в самом ключе. Если вы недавно уронили ключ или намочили его, ваш Volvo может больше его не распознать. Что вы можете сделать, чтобы исключить плохой ключ, так это попробовать запасной ключ и посмотреть, заведет ли он машину.
  7. Проверьте напряжение автомобильного аккумулятора с помощью цифрового мультиметра. То, что индикаторы приборной панели загораются, не исключает, что батарея отключена. Батарея могла быть частично разряжена. Оставшегося заряда батареи может хватить для включения подсветки приборной панели, которая является светодиодной и не требует большой мощности. Заряда батареи может не хватить для питания всех модулей. Чтобы исключить плохой аккумулятор, попробуйте запустить свой Volvo с помощью прыжкового ящика. Или следуйте этим инструкциям, чтобы зарядить аккумулятор Volvo с помощью автомобильного зарядного устройства.
  8. Известно, что сигнальная сирена тоже выходит из строя.Самый простой способ проверить это — опустить окно водителя , закрыть дверь, запереть машину с помощью брелока. Это вооружит машину. При запертых дверях откройте дверь водителя, потянув за ручку внутри автомобиля через открытое окно . Это должно привести к срабатыванию сигнализации. Ваши огни также должны мигать. Если ничего из этого не произошло, то есть вероятность, что система сигнализации неисправна. Когда ваша сигнализация Volvo выходит из строя, она устанавливает коды неисправностей, связанные с иммобилайзером, которые могут блокировать запуск двигателя.
  9. Теперь у нас заканчиваются варианты. Следующим логическим шагом является диагностика вашего автомобиля с помощью сканера, который может считывать коды неисправностей, специфичные для Volvo. Один из вариантов — отбуксировать ваш Volvo к хорошему механику или дилеру, что в большинстве случаев может быть довольно дорогим. Возможно, вы захотите приобрести сканер Volvo и самостоятельно считать коды неисправностей. Эти сканеры позволяют выполнять полное сканирование системы, а это значит, что они могут считывать и очищать коды всех модулей.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
