Дневные ходовые огни DRL-129 SMD5050 2x2W круглые 70мм



Артикул: 5968

Розн цена:1290.00 руб

Опт цена: 905.00 руб

1290.00 руб

Товар есть в наличии

Автомобилные светодиодные дневные ходовые огни DLed DLR  — 129 SMD3528 2x2W, круглые 70мм. Светодиодные дневные ходовые огни DLed DRL-129 круглой формы с питанием 12 вольт подходят для установки на легковые авто имотоциклы .

В каждой фаре используются 4 светодиодов SMD5050 мощностью 0.5W каждый. Эти дневные ходовые огни будут видны в любую погоду, доказано, что использование светодиодных дневных ходовых огней повышает вашу безопасность. Корпус ДХО выполнен из пластика имеется защита от попадания воды, в комплекте имеются все необходимые провода и крепежи. Данные дневные ходовые огни имеют универсальное крепление с помощью скобы на винтах, что позволяет устанавливать их на любую машину. Установка не составит сложности и может быть произведена своими руками. Дневные ходовые огни имеют следующие размеры — Диаметр: 70мм, Глубина: 47мм.

Цена указана за комплект в него входят: 2 фары DRL, универсальное крепление к бамперу, необходимые провода.

Описание:

Оптические характеристики

  • Сила света: 500 Кандел
  • Тип светодиода: SMD5050 0.5W
  • Угол света: 90 градусов

Конструкция DRL

  • DRL-фара состоит из 4 светодиодов SMD5050 0. 5W. Всего две фары
  • Размеры: Диметр: 70мм, Глубина:47мм

Потребляемый ток

  • Мощность: 2 x 2 Вт
  • Питание: 12V DC

Цветовая палитра

  • Белый 5000К

Комплектация

  • Количество в упаковке: 1 компл.
  • Цена указана за:1 компл.

Отзывы об этом товаре:

Пока нет ни одного отзыва

Оставить свой отзыв:

Купить за 1 клик

Укажите Ваш контактный номер телефона, и наш менеджер свяжется с Вами для подтверждения заказа!

Как подключить светодиодную ленту для дома к сети 220В схема.

Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус.

Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах. Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

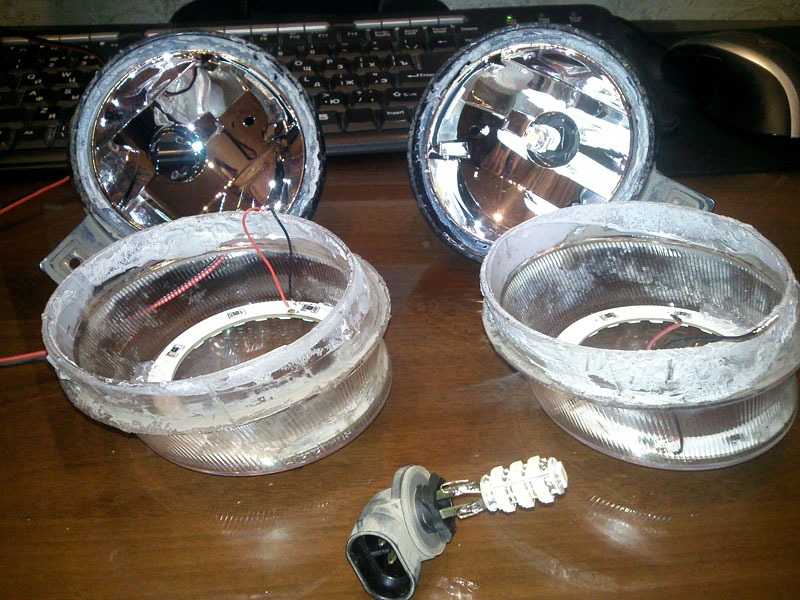

Дневные ходовые огни своими руками

В связи с введением в правила дорожного движения понятия «дневные ходовые огни» (ДХО) многие автовладельцы вынужденно столкнулись с проблемой отсутствия таковых на передней части кузова своего «железного коня». Конечно же, их можно заменить обычными фарами. Однако это означает, что необходимо ездить с постоянно включенным ближним светом, а это влечет за собой множество самых разных проблем. Наиболее значительной среди них является полная и достаточно быстрая разрядка аккумулятора. Тем не менее такой вариант развития событий может наблюдаться в том случае, если вы забыли выключить фары ближнего света и покинули автомобиль на достаточно длительный срок. Конечно же, следует помнить, что современные транспортные средства оснащаются множеством датчиков, которые напомнят водителю об оставшихся включенными системах после глушения двигателя. Однако все имеет свойство ломаться, и в один прекрасный день вы рискуете обнаружить свой автомобиль с абсолютно пустым аккумулятором. Второй проблемой использования фар ближнего света вместо дневных ходовых огней является значительное сокращение срока эксплуатации ламп. В нормальных условиях они прослужат вам порядка нескольких лет, однако при постоянном включении заявленные производителем показатели могут сократиться в несколько раз.

Возможные варианты

Таким образом, все больше и больше автовладельцев стремятся установить на свои машины системы ДХО. Сделать это можно несколькими способами: монтировать ходовой огонь своими руками или же сэкономить на собственных силах и обратиться в автосервис. Тем не менее следует достаточно скрупулезно и тщательно подойти к выбору мастера, который будет выполнять необходимые работы. Ведь именно от него в последующем будет зависеть качество выполненных работ. Однако в данной статье будет рассмотрен случай, когда необходимо установить ходовой огонь своими руками. Если же вы выбрали данный вариант, то следует определиться также с самой системой ДХО, к примеру, можно приобрести все необходимые материалы и изготовить все самостоятельно, а можно купить дневные ходовые огни в любом магазине автозапчастей и только заняться непосредственно установкой. В любом случае правила дорожного движения предусматривают некоторые ограничения и требования относительно вышеописанной системы. К примеру, ДХО должны автоматически выключаться в тот же момент, когда происходит включение головных фар.

Способы исполнения

В настоящее время широко распространены светодиодные ходовые огни, в то время как еще совсем недавно широко использовались обычные лампы накаливания или малогабаритные «галогенки». Современные рынки автозапчастей могут предложить также широкий выбор оттенков ДХО, однако наиболее распространен белый цвет (холодный или теплый). Следовательно, соорудить ходовой огонь своими руками сможет даже малоискушенный автолюбитель. Итак, рассмотрим, как это можно сделать.

Порядок действий

Для начала необходимо приобрести все требуемые элементы и запастись инструментом. Затем следует тщательно выбрать место расположения ДХО. Чаще всего для подобных целей используется бампер. Далее приступаем к изготовлению заготовок. Для этого можно либо закупить необходимое количество светодиодной ленты и самостоятельно напаять их на плату, либо сразу купить запаянную панель. При этом для первого случая распространяется правило, что на три светодиодных элемента ставится сопротивление в 500 Ом. Далее подключаем к плате необходимые проводки и проверяем работоспособность полученного устройства. После этого следует непосредственный монтаж в заранее выбранные места. Далее необходимо произвести подключение к аккумулятору, корпусу автомобиля, а также соединить диоды между собой. На данном этапе важно помнить, что платы ни в коем случае нельзя подключать параллельно, только последовательно!

Итак, как оказалось на практике, установить ходовой огонь своими руками также достаточно просто. Соблюдайте точную разметку, аккуратно сверлите отверстия, монтируйте элементы и подключайте все необходимые провода, и ваш автомобиль станет не только оригинальным, но и более заметным на дороге.

Ходовые огни на ВАЗ 2110

Штатные ходовые огни ВАЗ 2110-2115 к-т.

Установка дневных ходовых огней (ДХО).

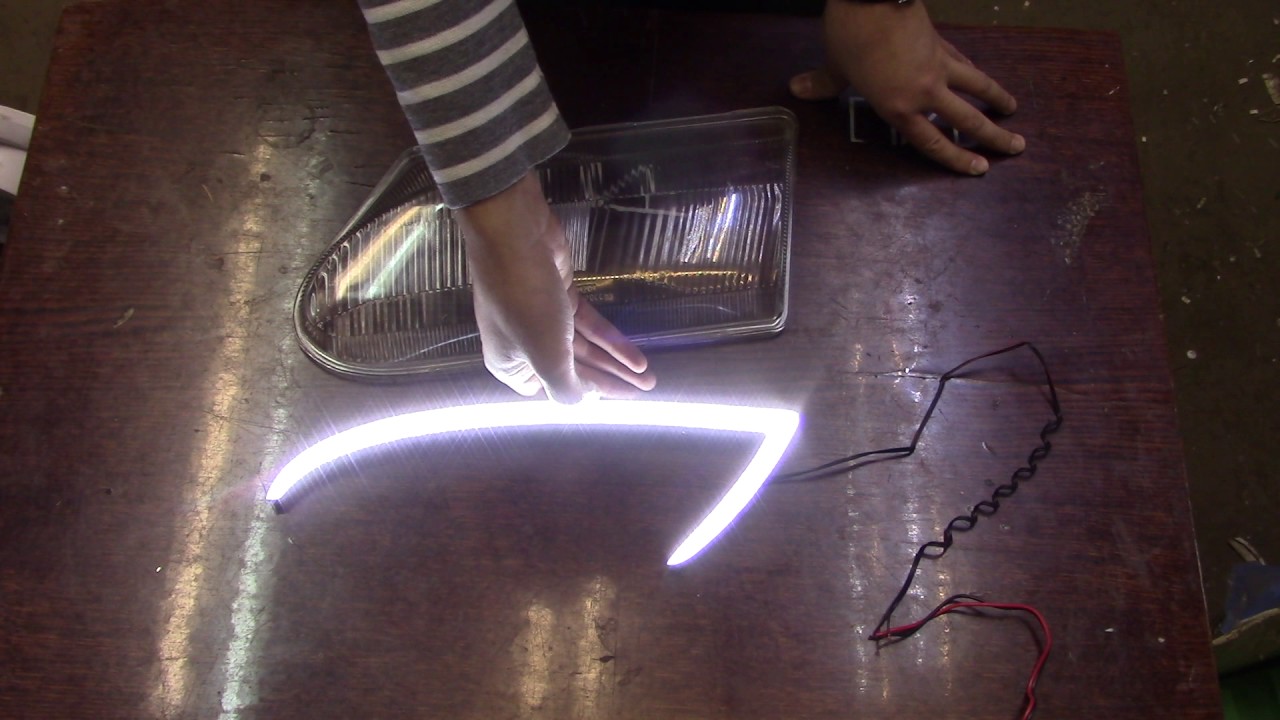

Дневные ходовые огни из светодиодной ленты в ваз2110.

Противотуманки с дневными ходовыми огнями для ВАЗ 2110-2115.

Stroboscope, стробоскоп, строб, стробы на авто, стробоскопы на авто, дхо, д. ..

фото vaz 2110 dho дневные ходовые огни.

Совет автора покупателю ВАЗ Largus 1.6i (2013 г.

Замена топливного фильтра газ 31105 крайслер.

Дневные ходовые огни своими руками на ВАЗ2110.avi.

Установка ДХО в реснички под фары ВАЗ 2110.

Дневные ходовые огни своими руками на ВАЗ2110 — HD2.

Дневные Ходовые Огни вместо ПТФ ВАЗ 2110.

светодиодные ленты в решетке радиатора ВАЗ 2110.

Были куплены ДХО Xenite LC-1019D за 1400.

Замена фары ВАЗ 2110 LADA.

ДХО Egolight PL-8 в ВАЗ 2110 (день) .

дневных ходовых огней (ДХО) на ВАЗ.

Дневные ходовые огни (ДХО) Форум.

Дхо ваз 2110 фото.

ДХО на ВАЗ 2110 дхо на ваз 2110 — Автоспорт.

ДХО-дневные ходовые огни.

Дневные ходовые огни MB-Style на Lada 2110-15 в городе Казань, фото 1, Аксе…

Как заменить правую лампочку габаритных огней на рено логан.

ангельские глазки ваз 2110.

Гибкие светодиодные ленты COB

Светодиодные ленты

на протяжении многих лет были очень популярным решением для самостоятельного освещения во многих областях. Вот почему мы так увлечены новейшей технологией светодиодных лент — COB Flexible Strip Lighting. Если вы никогда не читали наше Руководство по светодиодным лентам, вам следует начать с него, поскольку оно охватывает все основы освещения светодиодными лентами в целом. Если вы уже знакомы с ленточным освещением и хотите узнать, как COB-ленты делают мир светодиодного освещения еще лучше, читайте дальше!

Что такое КОБ?

В мире светодиодов COB — это аббревиатура от Chip on Board, что в основном означает размещение кристалла светодиода непосредственно на печатной плате (PCB).Светодиод «Чип на плате», используемый в гибких лентах, также иногда называют флип-чипом.

Светодиоды

Flip Chip в основном представляют собой простой подход к структуре светодиодов. Взгляните на обычный светодиод 5050 SMD (устройство поверхностного монтажа), у него более объемный пластиковый отражатель, который инкапсулирует сам светодиод, а затем покрывает его люминофорным покрытием. «Перевернутые чипы», из которых состоят светодиодные полосы COB, вырезают из своей конструкции все, кроме светодиодного чипа, желтого люминофорного покрытия и контактных площадок.Такая компактная конструкция приводит к значительному уменьшению размеров, позволяя размещать их ближе друг к другу и еще больше миниатюризировать светодиодное освещение.

Как изготавливаются светодиодные ленты COB Flex?

Ленты изготовлены из печатной платы того же качества, что и другие наши светодиодные ленты Flex. Затем светодиоды с перевернутыми чипами размещаются бок о бок по центру полосы света так плотно, что на каждый метр полосы приходится 512 светодиодов! Полоски заканчиваются после нанесения слоя люминофора на светодиоды. Это помогает сбалансировать цветовую температуру, а также выступает в качестве защитного слоя для крошечных светодиодов флип-чипа под ним.

Преимущества светодиодных лент COB Flex

Теперь, когда у вас есть базовое представление о том, как создавалась эта новая световая технология, пришло время посмотреть, что делает ее лучше или лучше для определенных областей применения.

Никаких светодиодных горячих точек даже в ограниченном пространстве!

Одной из самых больших жалоб на вашу традиционную гибкую светодиодную ленту являются горячие точки по всей ленте.Hotspot — это термин для более ярких областей через приспособление или полосу, где вы можете четко видеть, откуда исходит свет. Свет гораздо привлекательнее и привлекательнее, когда он выглядит как ровный источник света, а не пятнистый беспорядок.

В гибких лентах SMD 5050 диоды большего размера расположены достаточно близко, так что на расстоянии свет равномерно распределяется по освещаемой поверхности, но если источники света расположены слишком близко к поверхности или видны сами ленты, горячие точки — это бельмо на глазу, которое человеческий глаз не может игнорировать.

Полосы 512 светодиодов/м было бы довольно трудно выделить какие-либо горячие точки на полосах COB Flex. Полоска освещает ровным, последовательным светом от начала до конца. Равномерный свет не имеет темных пятен и гораздо более привлекателен для человеческого глаза, испуская ровный свет даже в самых тесных местах. На самом деле, единственный реальный способ увидеть горячие точки — это посмотреть на обратную сторону полосы, где легче увидеть отдельно расположенные светодиоды флип-чипа. Единственный другой способ увидеть отдельные диоды — это уменьшить яркость полос примерно до 5% светоотдачи.Это делает полоски COB Flex идеальными для приложений, где:

  1. Сама полоска не может быть скрыта от глаз.
  2. Освещаемая поверхность находится в пределах 2 футов от полосы света.
  3. Отражающие поверхности, такие как гранит/стекло.
  4. Те приложения, в которых вам нужен крутой неоновый эффект.

Яркий свет

Правильно, эти светодиодные ленты COB LED Flex еще ярче! При яркости 1400 люмен/м2 они даже ярче, чем наши ленты высокой плотности! Равномерный яркий свет также излучается под более широким углом благодаря тому, что светодиоды на флип-чипе не заключены в пластиковый держатель, как светодиоды SMD. Это позволяет им излучать немного света по бокам, чтобы они распространялись на 180 градусов от полосы. Более широкий угол света означает больше света для вас, поэтому в долгосрочной перспективе это важно и для яркости!

Подробнее Flex

Гибкость этих полос намного выше, чем у других гибких полос, благодаря меньшему размеру диода и равномерному распределению веса. Диоды настолько малы и плотно расположены, что любая точка полоски такая же, как и другая. Однородность позволяет легко настраивать полосы без необходимости планировать светодиод 5050 SMD, торчащий там, где он вам не нужен.Благодаря такой дополнительной гибкости их будет легче вписать в труднодоступные места и обойти углы в вашем приложении.

Больше эффективности, меньше тепла

При размещении такого количества светодиодов в таком маленьком пространстве эффективность может оказаться под вопросом. Однако светодиоды с флип-чипом превосходят другие светодиоды по эффективности и теплопередаче. На самом деле они работают со скоростью 14 Вт / м2, как и наши лампы высокой плотности, но они излучают 100 люменов на ватт по сравнению с 75 Вт / Вт ленты высокой плотности.

Они также намного лучше распределяют тепло, так как монтируются непосредственно на гибкую печатную плату. Это помогает им распределять тепло по печатной плате, а не держать его запертым прямо в самом источнике света. Это снижение теплового сопротивления в цепи высокой плотности значительно увеличивает срок службы светодиодов.

Электрические характеристики гибких полос COB

Преимущества полосок COB Flex должны быть очевидны, если вы обращали на них внимание, так что теперь давайте рассмотрим некоторые особенности этой полоски.Если вы знакомы со светодиодными лентами, то многое из этого покажется вам знакомым, но с этой лентой есть несколько отличий, поэтому рекомендуется ознакомиться с приведенными ниже советами, прежде чем работать с COB Strip Lights.

Блок питания 24 В

Гибкие ленты COB рассчитаны на 24 В постоянного тока. Это отклонение от нормы, так как другие наши гибкие ленты питаются от 12 В постоянного тока. При таком количестве диодов в схеме требуется дополнительное напряжение. Пожалуйста, обратите внимание на то, что с этими лентами всегда следует использовать вход 24 В.К счастью, у нас есть множество блоков питания на 24 В самых разных стилей:

Более длинные серии

Более высокое входное напряжение дает еще одно дополнительное преимущество. Это позволяет работать дольше с полосками COB Flex. На самом деле они могут быть соединены встык до 2 полных барабанов (32,8 фута)! Это упрощает работу приложений, требующих длинных прямых участков. Если вам нужно больше, чем 32,8 фута, не забудьте подключить светодиодные ленты параллельно, чтобы у вас не было падения напряжения в вашей установке.

Отрежьте и соедините

Полосы можно разрезать, как и другие наши световые ленты. Пожалуйста, режьте только по отметкам, отмеченным на полосе через каждые 2,46 дюйма. Это позволяет вырезать полосы до нестандартных размеров или добавлять промежутки в вашем приложении. Полосы можно использовать снова после разрезания, лучший способ соединения — пайка, но если это невозможно, наши соединители EZ COB Strip сделают свое дело.

Варианты цвета

Полоски

COB Flex предлагаются в наших стандартных вариантах белого цвета: теплый белый 3000K, нейтральный белый 4000K и холодный белый 6000K.

Они также отлично смотрятся в красном, синем и зеленом цветах, которые также доступны.

Размеры ленты

Полосы предлагаются длиной 3, 6, 9, 12 и 16,4 фута. (1 катушка)

Гибкая печатная плата имеет ширину 10 мм, а люминофорное светодиодное покрытие находится на высоте около 1,6 мм от печатной платы.

Заключение

Если традиционные гибкие светодиодные ленты не подходят для вашей работы, я предлагаю обратить внимание на гибкие светодиодные ленты COB. Они новы на рынке, но эти светодиодные ленты станут обычным явлением в мире светодиодных лент. Пожалуйста, не стесняйтесь обращаться к нам по электронной почте с любыми интересами или вопросами, касающимися светодиодных гибких полос COB.

Аксессуары для светодиодных лент

— все, что вам нужно для следующего проекта светодиодных лент

Завершение установки гибкой светодиодной ленты не должно быть сложным, упростите ее с помощью аксессуаров для ленты LEDSupply!

Светодиодные ленты

— самый популярный вариант для самостоятельного изготовления во многих жилых помещениях. Дискретные, самоклеящиеся ленты легко и безопасно использовать для освещения под шкафами, освещения сводов и различных приложений акцентного освещения, которые стали популярными в связи с продолжающимся развитием технологии светодиодных лент.Самое приятное… есть широкий ассортимент аксессуаров, которые делают 12-вольтовые светодиодные ленты удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных вариантах белого цвета, цветов или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наш последний выпуск блога предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любых новичков в мире светодиодных лент.

Как питать

Для правильной работы гибких полос

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется блок питания 12 В. Существуют подключаемые адаптеры питания для светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к обычному домашнему напряжению сети переменного тока. Узнайте, как запитать светодиодные ленты прямо здесь.

Диммирование и управление светодиодными лентами

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Со светодиодными лентами существует множество способов затемнения и управления.Наиболее распространенный вариант — использование встроенного контроллера диммирования. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Лентам RGB нужен 3-канальный контроллер, который помогает смешивать разные цвета, создавая эффект изменения цвета, который многие хотят использовать для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять ими прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому.Контроллеры Wi-Fi Smart доступны в одноцветном или RGB-варианте.

Если в вашем доме есть диммирующая установка с обычным бытовым диммером, вам следует использовать блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавление выключателя к светодиодным лентам очень просто с помощью тумблера для светодиодных лент. Так же, как большинство людей хотят управлять своим светом, включение и выключение света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых.Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровыми штыревыми и гнездовыми концами, идеально подходящим для использования с лентами на 12 В и подключаемым адаптером питания.

Для использования просто подключите блок питания к розетке кабеля, а другой конец подключите к полоске. Точно так же у вас есть светодиодная лента с выключателем, который можно включать и выключать в любое время.

Аксессуары для разъемов для светодиодных лент

Почти в каждом проекте светодиодных лент возникает необходимость соединения светодиодных лент вместе.Наиболее распространенные соединения светодиодной ленты:

Встык: Немного удлините световую полосу, вставив соединитель без зазоров между полосами

или

Соединитель светодиодной ленты с проводом: Соедините полосу с проводом, чтобы пройти расстояние, где свет не нужен, а затем подключите к следующему участку полосы света. Например, если вы работаете под освещением шкафа и есть небольшой перерыв в шкафах, где находится плита, но затем вам нужно продолжить работу светодиодной ленты с другой стороны.

Эти типы соединений легко выполняются с помощью защелкивающихся разъемов EZ для светодиодных лент. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и поставляются с 2-контактными разъемами для одноцветных лент или 4-контактными разъемами для светодиодных лент для RGB-лент. Следуйте этому полному руководству о том, как использовать их для вашего проекта.

Разделители светодиодных лент

Вы когда-нибудь задумывались, как подключить несколько полосок к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны.Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разветвляться в двух разных направлениях.

Разветвители светодиодных лент

бывают 2-х, 3-х и 4-х полосных, что позволяет без проблем подключить до 4-х лент к одному адаптеру питания! Это очень удобно при прокладке лент в двух разных направлениях или параллельной прокладке светодиодных лент.

LEDSupply предлагает 4-контактные RGB-разветвители и одноцветные светодиодные разветвители. Для получения дополнительной информации об использовании светодиодных разветвителей для создания светодиодных лент см. это полезное руководство.

Перемычки для светодиодной ленты — удлинитель светодиодной ленты

Перемычки

— это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение — создать зазор между источником питания светодиода и началом полосы света. Как и другие аксессуары для лент, соединительные кабели поставляются как в одноцветном исполнении, так и в вариантах со светодиодной лентой RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный кабель для светодиодов. Сами кабели заканчиваются на обоих концах общим номером 2.Переходники цилиндрической вилки размером 1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют гнездовой разъем 2,1 мм в начале, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекер 2,1 мм, который подключается непосредственно к полосе света.

Одноцветные перемычки выпускаются длиной 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).

Для работы полос

RGB требуется 4-контактная перемычка удлинительного кабеля RGB. Ленты RGB имеют 4-контактный дизайн, уникальный для полосок, меняющих цвет.Перемычки RGB оснащены таким же 4-контактным адаптером, обеспечивающим беспрепятственное соединение. Перемычки RGB поставляются с 4-контактным штекерным адаптером для подключения между 4-контактными гнездовыми разъемами, а затем подключаются к следующему ряду полос RGB.

Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки для светодиодных лент

лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для перехода между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину вашей ленты.Они наиболее полезны для совместной работы с разветвителями светодиодных лент, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для параллельных линий светодиодных лент на более длинных участках.

Провод светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может подойти не всем, поскольку каждый проект светодиодной ленты уникален. В этих ситуациях вам необходимо сократить количество светодиодных лент и установить специальные «перемычки» со светодиодным световым проводом между отдельными участками.Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельно соединенные провода, чтобы создать аккуратную установку.

LEDSupply предлагает многожильный провод калибра 22, соединенный параллельно, только для этого типа корпуса:

Двухжильный провод – Многожильный провод калибра 22 для одноцветных полосок. Этот красно-черный соединенный провод позволяет легко провести один проход между полосами света. Они без проблем работают с 2-контактной светодиодной лентой для проводных разъемов.

4-жильный светодиодный провод – многожильный провод калибра 22 для светодиодных лент RGB.4 параллельных соединенных провода используются для соединения между лентами RGB и отлично работают с 4-контактными разъемами для светодиодной ленты.

Провод питания светодиодной ленты очень удобен во многих ситуациях подключения, каждый провод имеет цветовую маркировку, поэтому провода легко держать прямыми и не перепутать соединения.

При работе с проводом иногда вам придется соединить два провода вместе. Это можно сделать с помощью обычных проволочных гаек, рычажных гаек или изоленты. Мы предлагаем простой соединитель для стыкового сращивания, который прекрасно работает и обеспечивает чистый бесшовный вид, как показано ниже.Используйте эти разъемы для проводов в любом месте, где вам нужно выполнить соединение между проводами.

Еще одним удобным соединителем для проводов являются Т-образные соединители для сращивания проводов. Это упрощает соединение новых параллельных проводов для отдельной прокладки. Соединительные соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!

Связываем все вместе

Я только что перечислил множество различных аксессуаров, которые, я надеюсь, не смутили вас на пути к созданию собственного светодиодного освещения.Если вы чувствуете себя перегруженным, следуйте приведенным ниже инструкциям, и вы будете на пути к успеху:

  1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
  2. Узнайте, какой длины должны быть ваши полоски, а также сколько вы будете использовать.
  3. Найдите идеальное место для блока питания и расстояние до каждой светодиодной ленты
  4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и умным способом!

Проекты «Сделай сам» с использованием светодиодных светильников от Ecolocity LED Lighting Solutions

Главная | Светодиодные проекты своими руками

Проекты «сделай сам» с использованием светодиодных модулей и светодиодной ленты для простого и энергоэффективного освещения «Сделай сам».Эти продукты можно использовать по-разному, в том числе под шкафами, под прилавками, в сводчатом освещении, в лепных украшениях и даже под лестницей. Это некоторые из проектов, которые мы сделали, если вы хотите показать нам некоторые из ваших проектов, мы будем рады увидеть ваши идеи и вклад.

Нужна помощь? Позвоните нам, и мы будем рады помочь вам с вашим проектом. Мы предоставляем бесплатные услуги по расчету и макетированию.

Светодиодное освещение под шкафом

быстро становится стандартом для освещения под шкафом, в основном из-за того, что светодиодные светильники служат дольше, потребляют меньше энергии и с ними намного проще работать, чем с любым другим типом освещения под шкафом, доступным на рынке.Взгляните на этот проект «сделай сам», чтобы увидеть, как легко установить светодиодное освещение под шкафом в вашем доме или офисе.

Светодиодное освещение над шкафом использует тот же процесс, что и светодиодное освещение под шкафом, а также прослужит дольше, потребляет меньше энергии, прост в использовании и выглядит потрясающе по сравнению с другими типами вышеперечисленных решений для освещения шкафа. Посмотрите вторую половину этого проекта «Сделай сам», чтобы увидеть, как великолепно может выглядеть ваш дом или бизнес со светодиодным освещением как под шкафом, так и над ним.

Следуйте этому руководству «Сделай сам», чтобы узнать, как заменить существующие люминесцентные лампы T8, T10 и T12 на экологичную и энергосберегающую альтернативу существующим светильникам.Эти лампы бывают длиной 2 фута и 4 фута, подключаются непосредственно к источнику питания 110–240 В переменного тока и не содержат ртути или других вредных газов или химических веществ.

Устали заменять внутренние галогенные лампы в автомобиле или просыпаться с разряженной батареей, когда забыли выключить плафоны? У нас есть идеальное решение. Следуйте этому проекту «Сделай сам», чтобы заменить галогенные лампы на более яркие и эффективные светодиодные вафельные лампы G4 мощностью 1 Вт.

Замените неэффективное и тусклое существующее освещение 12 В постоянного тока в вашем прицепе или самосвале яркими, четкими, энергосберегающими и долговечными светодиодными лентами.Просто используйте существующую проводку прицепа, и вы получите те же результаты для своего прицепа или самосвала.

Для этого проекта «Сделай сам» мы использовали наши алюминиевые каналы треугольной формы с нашей светодиодной лентой Ribbon Star Max Warm White 12 В, чтобы добавить света и привлечь внимание к некоторым существующим внутренним домашним стеллажам.

Как установить светодиодную ленту, Как подключить светодиодную ленту

Установка светодиодной ленты для коммерческого дисплея

Это подробное всеобъемлющее руководство по установке светодиодных лент как для профессионалов, так и для любителей.В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно изложены все знания, методы и примечания, заслуживающие внимания. Он также указывает на распространенные ошибки, которые допускают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую фактическую установку.

Подробные шаги включают:

  • Как подключить светодиодные ленты к источнику питания
  • Как подключить несколько светодиодных лент к одному источнику питания
  • Как настроить светодиодные ленты
  • Как подключить светодиодные ленты
  • Как разрезать светодиодную ленту
  • Как соединить светодиодные ленты между собой
  • Подключение светодиодной ленты RGB к контроллеру RGB
  • Как соединить светодиодные ленты последовательно
  • Как запитать светодиодную ленту
  • Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты: Пошаговая инструкция по установке

Новичок в светодиодных лентах?

Светодиодные ленты имеют множество преимуществ.Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и наноситься на криволинейные поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу полосовые светильники уникальны для создания освещения, не видя осветительного прибора.

Ленточные светильники можно резать и соединять, они поставляются с двусторонним клеем 3M, что упрощает их установку как внутри, так и снаружи помещений. Независимо от того, для коммерческого или жилого помещения, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.Для создания атмосферы часто используются полосы RGB и цветные полосы мечты. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения своими руками.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят самостоятельно установить ленточные светильники, чтобы воплотить в жизнь свои замечательные идеи ленточного освещения. Это будет легко сделать после прочтения нашей инструкции по установке светодиодной ленты.

После прочтения этого всеобъемлющего руководства пользователи смогут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или ленточные светильники, сделанные своими руками.Если после прочтения этой статьи вы все еще не знаете, как установить программу, обратитесь за профессиональной помощью. Теперь, пожалуйста, следуйте за нами, чтобы увидеть, как использовать светодиодные ленты.

Руководство по установке световой ленты состоит из трех частей:

  • Первая часть: базовые теоретические знания по установке. В этой части объясняются основные принципы установки ленточных светильников, а также схема подключения светодиодных ленточных светильников и источников питания.Это поможет вам иметь четкий план, где разместить полосы света и где установить блоки питания и т. д.

  • Вторая часть: необходимые расходные материалы и инструменты. В схеме установки в первой части указано, какие основные расходные материалы вам потребуются, например, сколько футов полосовых светильников и сколько контроллеров и блоков питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили для световых лент.

  • Третья часть: фактические шаги установки. В этой части мы обсудим этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать светодиодные ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки световой ленты.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная схема проводки ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как расположение проводки повлияет на ваш проект? План размещения будет напрямую определять работу по установке и косвенно влиять на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, различное расположение проводки может привести к различному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и работы будет разной.

Иногда фактические обстоятельства для подключения требуют, чтобы вы сделали выбор между лентами на 12 В и 24 В, что, в свою очередь, может потребовать различных источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору деталей позже.


Как подключить светодиодную ленту к блоку питания?

Сначала давайте рассмотрим базовую теорию установки, чтобы у нас было понимание связи между световой лентой, источником питания светодиодов и контроллером светодиодной ленты.


Простая установка


1. Подключите одну светодиодную ленту к одному блоку питания

.

Для простой установки потребуется светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец источника питания к низковольтной светодиодной ленте 12 В или светодиодной ленте 24 В, а другой конец к домашней электросети 110 В. Источник питания должен обеспечивать надлежащее напряжение и достаточную силу тока для световой полосы.

При подключении источника питания к световой ленте обязательно обратите внимание на полярность (+, -).Соединение с неправильной полярностью может привести к повреждению светодиодов. Светодиодные ленты на 12 В и 24 В не являются прямыми проводными лентами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, не нужны другие разъемы. Пока он подключен, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному блоку питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам нужен только двусторонний разветвитель питания для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно не превышает 120 Вт. Таким образом, каждая световая полоса может иметь максимальную мощность 50 Вт.

3. Установка светодиодной ленты с контроллером.
  • 3-1. Установите одноцветные ленточные светильники с помощью светодиодного диммера.
    Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который размещается между световой лентой и блоком питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

    иногда называют контроллером светодиодного переключателя. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока соответствовали полосам света.

  • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов
    . Для настраиваемых белых светодиодных лент требуется настраиваемый контроллер белых светодиодов.Светодиодные узлы как теплого белого, так и холодного белого цвета монтируются на поверхности на перестраиваемых белых полосах. Регулируемый контроллер белого светодиода настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

    Регулируемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

  • 3-3. Как подключить RGB светодиодную ленту к блоку питания?
    Контроллер RGB-светодиодов необходим для работы светодиодных лент RGB.Контроллеры RGB берут на себя управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить RGB-светильники, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полос RGBW.

Большая установка: как подключить несколько светодиодных лент к одному блоку питания.

На изображении выше две настраиваемые белые светодиодные ленты установлены непрерывно и подключены к одному источнику питания через контроллер.Питание подается через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как передняя часть.

Из-за падения напряжения полосовые светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Ленточные огни на 12 В работают до 16,4 футов (5 м). Версия на 24 В может иметь длину 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты
1. Падение напряжения. Наиболее часто встречающиеся ленточные светильники работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается по всей полосе.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают стабильный ток для светодиодов вдоль ленты, поэтому длина ленты может составлять 10 или 20 м. Тип полосовых огней называется полосовыми светильниками с регулируемым током или полосовыми светильниками постоянного тока. Но даже этот тип ленточных светильников не может превышать определенную рабочую длину из-за приведенного ниже фактора.

2. Перегрузка по току. Электрический ток накапливается вдоль световой ленты, поскольку сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент представляет собой разрезаемую единицу. Плата гибкой печатной платы (FPC) рассчитана на электрический ток до предела.

Если световая полоса слишком длинная (сегментов слишком много), то суммарный ток превысит предельный ток, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком большой резистивный нагрев и, следовательно, повреждение светодиодной ленты.По этой же причине 12-вольтовые ленточные светильники имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также рассчитаны на такую ​​длину, при которой лента может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которую можно установить для непрерывной работы. Если вы хотите установить длиннее проектной максимальной длины, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем подавать питание на каждые 16,4 футов (5 м) 12-вольтовых лент, если они установлены непрерывно.В противном случае на проводники на световой полосе будет отрицательно воздействовать слишком большой ток.

Если вы устанавливаете светодиодные ленты на 12 В длиной до 32,8 футов (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 футов (5 м) в обоих направлениях. Используйте светодиодный провод с большим номинальным током для этой установки.


Как установить светодиодную ленту?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы длиной 4 фута (5 м) и 32,8 фута (10 м). Установка или план установки проверяются по правилу 16,4 фута или 32,8 фута. Правило гласит: при питании с одной стороны световая полоса 12 В или 24 В не может непрерывно работать длиннее 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиной более 16,4 футов или 32,8 футов.Например, периметр комнаты размером 15 футов x 15 футов (4,5 м x 4,5 м) составляет 18 м (59 футов).

Как установить светодиодную ленту в этой комнате? Некоторые полезные методы разводки могут решить эту проблему. Обычной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, нужно ли установить дополнительный блок питания или удлинить шнуры питания от существующего блока питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут сами повернуться на 90 градусов в углах комнаты и должны быть разрезаны и соединены с помощью пайки или с использованием непаянных светодиодных разъемов.

Как подключить светодиодную ленту.

Приведенные ниже примеры установки светодиодных лент иллюстрируют различные способы подключения светодиодных лент. Монтаж проводов для светодиодных лент, описанный в приведенных ниже примерах, можно использовать в качестве руководства или правил по установке, а с регулировкой использовать для установки в проектах или помещениях с различной планировкой.

Поскольку единица измерения мощности для многих ленточных светильников указывается в Вт/м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент преобразования: 1 метр = 3,28 фута.

1. Комната размером 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты 24 В с высокой светоотдачей, 5,5 Вт/фут (18 Вт/м).

Использование светодиодных лент на потолке в качестве непрямого освещения является эстетичным оформлением основного освещения помещения. Обычно в непрямом основном освещении используются полосы света высокой мощности. Важно спланировать установку таким образом, чтобы длина каждой стороны не превышала 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре светодиодных провода к контроллеру и протягиваем по одному светодиодному проводу в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая разводка проводов позволяет легко установить каждую сторону в пределах 16,4 футов (5 м).

Токовая нагрузка для каждого светодиодного провода составляет 3,44 А. Таким образом, в макете будет использоваться светодиодный контроллер с четырьмя выходными каналами с током более 3,44 А для каждого канала. Наши классические светодиодные контроллеры 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт/фут (18 Вт/м), что отлично подходит для непрямого основного освещения помещения.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

2. Комната размером 11,5 х 15 футов (3,5 х 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт/фут (10 Вт/м).

Это еще одна схема разводки светодиодной ленты для непрямого освещения.Световые полосы имеют мощность 800-1000 лм/м, световая полоса средней мощности, для которой обычно требуется, чтобы максимальная непрерывная длина не превышала 16,4 футов (5 м). Мы выбираем светлую ленту с 3 Вт/фут (10 Вт/м).

При планировке 11,5 футов x 15 футов (3,5 м x 4,5 м) мы делим комнату диагональной линией на две части. С длинной стеной 15 футов и короткой стеной 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше 16,4 футов (5 м). Таким образом, мы питаем полосу света из угла, где встречаются длинная и короткая стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше разводке проводов каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Токовая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Мы выбираем классический контроллер с выходом 1 x 8A. Контроллер имеет один канал, который можно подключить двумя светодиодными проводами от двух точек питания. Или мы можем использовать блочную клемму для подключения обоих светодиодных проводов.

3.Комната нестандартной планировки. Общая длина периметра составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт/фут (12 Вт/м).

С этой неправильной планировкой мы собираемся спланировать классическую большую установку RGB-светильников. Лента на 24 В со средней выходной мощностью 3,66 Вт / фут (12 Вт / м). Максимальная непрерывная длина этой световой ленты составляет 32,8 фута (10 м).

Как показано на приведенной выше схеме проводки, мы питаем полосовые огни от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4,5 м).5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает расчетную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного кабеля RGB вытягиваются из разъемов для сращивания и размещаются в трех точках подачи, причем два жгута размещаются в точке B и по одному жгуту в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А на каждый жгут проводов. Таким образом, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: Расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсудим расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, блок питания, светодиодный контроллер, светодиодные разъемы и провода.Алюминиевый экструзионный профиль полосы света является дополнительным для управления теплом полосы света. Даются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB+CCT и т. д.)

Будь то гостиная, кухня, офис или коммерческие помещения, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение области, но и красиво осветить всю комнату.Современные светодиоды абсолютно достаточно яркие для любых проектов.

Прежде чем купить светодиодную ленту, необходимо учесть множество факторов. Для полос белого света вам необходимо выбрать цветовую температуру, яркость, CRI и т. д. Для цветных световых полос есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB+CCT и т. д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и импульсный блок питания.

Источник питания для светодиодов также взаимозаменяемо называют светодиодным драйвером или светодиодным трансформатором. Блоки питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты питанием 12 В или 24 В постоянного тока. Надлежащий источник питания должен иметь не только правильное напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы правильно выбрать блок питания для светодиодных лент, сначала рассчитывается мощность устанавливаемых лент.

Формула: мощность световой полосы = длина световой полосы x мощность/метр.

Потребляемая мощность устанавливаемых светодиодных лент равна длине светодиодной ленты, умноженной на мощность в ваттах на единицу длины. Например, для 5-метровой светодиодной ленты 24 В, 10 Вт/м, какой источник питания следует использовать? Ответ: 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт/м = 50 Вт. Но блок питания не должен использоваться при полной нагрузке. Обычно следует выделять на 15-20% больше емкости. Таким образом, блок питания должен быть 50 Вт * 1.2=60 Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер питания постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они уничтожат светодиодные ленты.

3. Контроллер светодиодов.

Светодиодный контроллер может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры являются необязательными для одноцветных полосовых огней, но необходимы для настраиваемых белых, RGB и RGBW полосовых огней.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные ленты на простой светодиодный контроллер. Это повредит контроллер. Пожалуйста, используйте приведенную ниже формулу для расчета тока, потребляемого ленточными светильниками:

Сила тока в амперах (А) = общая мощность подключенных светодиодных лент (Вт) / напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт/м установлена ​​на протяжении 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды работают на полную яркость). 450 Вт разделить на 24 В, ток 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Разъем светодиодной ленты и светодиодный провод.

Выберите правильные разъемы для светодиодов без пайки в соответствии с типом и шириной ваших светодиодных лент. Есть две важные характеристики при выборе разъемов для светодиодных лент.

  • Одной из характеристик является количество контактов проводника разъема. При установке светодиодных лент обычно используются одноцветные (2 контакта), настраиваемые белые (двойной белый, 3 контакта), RGB (4 контакта) и RGBW (5 контактов).Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

  • Другой спецификацией является ширина. Ширина наиболее часто встречающихся разъемов для светодиодов составляет 8 мм, 10 мм и 12 мм. Что касается ширины водонепроницаемого соединителя светодиодной ленты, пожалуйста, внимательно прочитайте спецификацию, чтобы узнать, какая ширина соответствует ширине светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют светодиодной ленте. В противном случае разъемы не будут работать. Светодиодные разъемы подходят как для 12В, так и для 24В светодиодных лент.

Общие типы светодиодов включают 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, способ подключения ленточных светильников аналогичен. Итак, разъемы одинаковы для светодиодных лент разных типов светодиодов.

Во время установки световой ленты существует много типов соединений, в том числе соединение ленты с полосой, соединение полосы с источником питания, полоса с контроллером, соединение контроллера с источником питания и т. д. Обычно мы соединяем двумя способами: пайкой или с помощью разъемы для светодиодов без пайки.

  • Использование разъемов для светодиодов без пайки. В связи с быстрым развитием светодиодных лент, светодиодные соединители без пайки также получили быстрое развитие. На сегодняшний день беспаечные разъемы для светодиодов могут помочь вам выполнить большинство проектов.

    Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечивают устойчивое и долговечное соединение, не беспокоясь о том, что они ослабнут или отвалятся.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провода для светодиодов, обратитесь к категории разъемов для светодиодов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Для получения дополнительной информации о том, как выбрать светодиодные разъемы и светодиодный провод, обратитесь к категории светодиодных разъемов.

  • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для протекания тока. Паять светодиодные ленты и провода не так уж сложно. Инструменты, детали и материалы для пайки легко найти. Немного потренировавшись, вы сможете установить наилучшее соединение припоя.

Также важно выбрать светодиодный провод, который сделает вашу установку плавной и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный номинальный ток, хорошая изоляция, огнестойкость и т. д.

5. Алюминиевый профиль для установки светодиодной ленты.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

  • Служат в качестве теплоотвода для лучшего управления теплом полосы света.
  • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки световой ленты.
  • Обеспечивает лучшее рассеивание света через крышку рассеивателя.
  • Защита светодиодных лент от пыли, ударов и т. д.

Как и любые светодиодные светильники, светодиодные ленты при работе выделяют тепло. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для разработки в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти полосы света особенно нужны для лучшего управления теплом.

Во избежание перегрева рекомендуется использовать все мощные светодиодные ленты с системой охлаждения.Анодный оксид алюминия – лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодно-оксидная пленка может предотвратить возможные короткие замыкания, случайно вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень расходных материалов и инструментов для монтажа ленты.

  • Светодиодные ленты.
  • Блоки питания или адаптеры питания.
  • Светодиодные контроллеры или светодиодные диммеры.
  • разъемы для светодиодов.
  • Светодиодный провод, кабель, гайки.
  • Рулетка измерительная.
  • Инструмент для зачистки проводов.
  • Черная изолента.
  • Острые ножницы.
  • Отвертки.

Третья часть: Фактические шаги по установке светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают в себя подготовку монтажной поверхности, измерение и обрезку световой ленты, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. д. В нем рассматриваются практические знания по установке, а также распространенные ошибки, которых следует избегать.

Шаг 1. Тестовые расходные материалы, которые необходимо установить.

Перед установкой рекомендуется протестировать расходные материалы, включая светодиодные ленты и контроллеры. Тест гарантирует, что полоса света готова и работает, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать нужные вам световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности облегчат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные поверхности или поверхности склеивания должны быть чистыми, сухими и хорошо унифицированными. Подготовка поверхности включает в себя удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте надлежащие меры предосторожности при работе с растворителями. Нанесите адгезивную грунтовку, чтобы усилить сцепление. В некоторых случаях шлифование поверхности подложки может помочь удалить масляные слои и другие загрязнения.В ожидании высыхания подготовленных поверхностей мы можем перейти к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части, при планировании установки световой полосы, вы, возможно, измерили общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой ноги установки. Как упоминалось ранее, в большинстве случаев полосу света необходимо обрезать в месте поворота. Делайте заметки о своих измерениях, так как они понадобятся вам позже при резке светодиодных лент.

Шаг 4. Как разрезать светодиодную ленту?

Разрезать светодиодную ленту проще всего. Любой, кто умеет пользоваться ножницами, может это сделать. Линии резки отмечаются каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые полосы света 5050 специально разработаны для того, чтобы их можно было разрезать очень короткими шагами, каждый светодиод или каждые два светодиода. Короткий шаг резки идеально подходит для точной длины установки.

Резка должна производиться точно по линии реза, чтобы на обоих концах полосы имелись медные контактные площадки достаточного размера. Медные контактные площадки служат в качестве основания для пайки или в качестве точек соединения для разъемов светодиодов без пайки.

Когда вы разрезаете, вы можете четко видеть метки электрической полярности + и — для одноцветных полосовых огней. Для настраиваемых полос белого, RGB и RGBW метки обычно представляют собой положительную метку + и цветовые метки G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветовые метки — отрицательные полярности.

+ и — на одноцветных светодиодных лентах

+ и цветовые метки на светодиодных лентах RGB


Шаг 5. Как соединить светодиодные ленты между собой?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямого соединения ленты с полосой. Соединения с поворотом на 90 градусов обычно используются для угловой установки.

1. Быстроразъемные разъемы для светодиодов без пайки. Светодиодные ленты можно быстро подключить с помощью непаянных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

  • Ослабьте стопорную накладку на разъеме.
  • Отклейте небольшой участок защитной плёнки ленты 3M с обратной стороны световой полосы.
  • Вставьте конец световой полосы в коннектор, совместив медные площадки линейки с токопроводящими контактами коннектора.
  • Закройте фиксирующую пластину, чтобы зафиксировать соединение между планкой и разъемом.

2. Повторите описанные выше шаги, чтобы подключить другую полосу к другому концу разъема.Убедитесь, что полярность световой полосы и разъема совпадает. Неправильная полярность подключения может привести к повреждению полос и разъемов.

3. Там, где световые полосы должны поворачиваться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения поворотов.

4. Пайка иногда необходима для соединения ленточных светильников, особенно когда возникают трудности с использованием разъемов без пайки.Когда вы не можете найти подходящий разъем, вы можете сделать профессиональное соединение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к блоку питания?

Для одноцветных ленточных светильников вы можете напрямую подключить светодиодные ленты к источнику питания, подключив V+ к V+, V- к V-. Необходимо обратить внимание и правильно сопоставить электрические полярности.Неправильная полярность подключения может привести к выходу из строя ленточных светильников. При желании между светодиодной лентой и блоком питания можно установить диммер для регулировки уровня яркости ленты.

Адаптер питания проще подключить к светодиодной ленте. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекерный разъем постоянного тока к гнездовому разъему постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные полосы RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение RGB-светильников к контроллеру может осуществляться разными способами, в зависимости от типа контроллера RGB.

Один тип контроллеров имеет клеммы для подключения проводов, отмеченные +, G (зеленый), R (красный), B (синий), аналогичные меткам на лентах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем мы подключаем контроллер RGB к источнику питания с помощью кабеля питания или разъема постоянного тока. Положительный кабель питания соединяется с положительной входной клеммой на контроллере, и то же самое с отрицательным соединением.

Контроллеры RGB другого типа имеют 4-контактные разъемы. Подключить его к RGB-светильникам очень просто, соединив вместе 4-контактные разъемы на контроллере с 4-контактным разъемом на световой ленте.

Как соединить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с нагрузкой по току.Это ограничение создает трудности при последовательном соединении светодиодных лент для обеспечения более длительной установки. В предыдущих частях мы создали несколько примеров разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем установку RGB-светильника, потому что он является самым сложным среди установок ленточных светильников. Ленточные RGB-светильники настроены на длину 16,4 фута (5 м) или 32,8 фута (10 м). Для установки более длинной полосы RGB используются усилители RGB LED для усиления управляющих сигналов.Ниже приведены иллюстрации проводки для установки с контроллером RGB и усилителем.

Для установки на приведенном выше рисунке контроллер RGB и усилители светодиодов подключены к одному и тому же источнику питания.

В соответствии с приведенной выше схемой подключения контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как запитать светодиодную ленту?

Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к блоку питания светодиодов, а затем к домашней электросети 110В.Фактически это блок питания, который непосредственно обеспечивает питание светодиодных лент.

Входные клеммы для источника питания отмечены буквами L, N, G, L для провода под напряжением, N для нейтрального провода и G для провода заземления. Клемма заземления часто маркируется символом заземления. По трем силовым проводам L, N, G источники питания подключаются к электрической системе.


Шаг 8. Проверьте соединения.

Перед монтажом светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают хорошо, чтобы избежать неожиданностей после того, как мы установим полосы света.

После того, как светодиодная лента будет наклеена на скотч 3М, снять ее будет очень сложно. Даже если вам удалось это сделать, светодиодная лента может иметь потенциальные повреждения, вызванные стрессом во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать клейкую ленту 3M во второй раз.


Шаг 9. Установите светодиодную ленту, контроллер и блок питания.

Как повесить светодиодную ленту?

Существует два способа крепления светодиодной ленты. Один из способов — использовать двухсторонний скотч 3M, а другой — использовать монтажные кронштейны.

9.1 Очистите и приклейте клейкой лентой 3M.
Использование ленты 3M на обратной стороне светодиодной ленты, чтобы приклеить ее к монтажной поверхности, часто называется установкой «отклеить и приклеить». Для этого снимите защитную подкладку или защитную пленку ленты 3M примерно на два фута, приклейте двухфутовую световую ленту к рабочей поверхности, затем снимите еще на два фута и приклейте и так далее.

Нанесение световой полосы на два фута за раз может предотвратить запутывание световой полосы из-за запутывания или прилипания к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки ленты 3M очень полезно, если вам нужно очистить выключен много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность сцепления. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, повышает прочность сцепления.

Но не нажимайте слишком сильно, особенно на светодиоды и резисторы. Надавливать следует только на участки, где нет светодиодов или других электрических компонентов. Большой резиновый блокнот, например, ластик, может быть полезен.

9.2 Использование монтажных скоб для полос.
Другой способ повесить светодиодную ленту — это использовать крепежные скобы и винты для ленты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для наружного освещения.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, в потолочном освещении. Было бы трудно подготовить поверхность для нанесения, полную пыли, для удлинения на потолочных нишах. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь ленточным освещением!

Прочитав это руководство по установке светодиодных лент, вы сможете установить ленточные светильники как профессионал.Если у вас есть какие-либо другие вопросы, пожалуйста, не стесняйтесь обращаться к нам. Мы всегда здесь, чтобы помочь вам.

Как установить светодиодную ленту под прилавок

Частый вопрос для тех, кто не знаком со светодиодами: «Как установить светодиодные ленты под прилавки и шкафы». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет продвинутых знаний в области электроники, проект можно выполнить как проект «сделай сам», хотя всегда полезно сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. также — Как выбрать и установить светодиодные ленты под шкафы (обновлено в ноябре 2020 г.)

Освещение под прилавком ДО светодиодов Flexfire:

Освещение под прилавком ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и четкое представление о своем проекте, вы можете сделать практически все со светодиодной лентой! Светодиоды Flexfire недавно установили светодиодное освещение с регулируемой яркостью под прилавком в местном кафе.Читайте дальше, чтобы узнать, как именно это было сделано, и получить некоторые знания для установки светодиодных лент для вашего дома или коммерческого предприятия.

Проект: Освещение барной стойкой кафе Pergamino

Pergamino Café предлагает исключительный колумбийский кофе в дружеской, комфортной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где они могут пообщаться, поработать или просто насладиться вкусными теплыми напитками со своими друзьями. Когда нас впервые попросили установить светодиодное освещение под прилавком в Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка под прилавками светодиодных лент Flexfire ColorBright Warm White улучшит освещение кафе и создаст еще более приятную атмосферу для клиентов.

Ниже приводится пошаговое документированное руководство, которое расскажет вам, как именно мы установили светодиодное освещение под прилавком в кафе Pergamino.

Перед установкой: выбор освещения и источника питания

Светодиодные ленты:  Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодной ленты под прилавком.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые содержат 600 светодиодов на катушке и достаточны практически для всех ситуаций светодиодного освещения под прилавком. Всегда рекомендуется сделать свет ярче, чем ожидалось, и добавить диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что их цвет соответствует существующим цветам освещения в кафе (цветовая температура 3000K).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют ощущению расслабления. Несмотря на то, что ColorBright излучает гораздо больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая лента, что делает ее идеальным решением для акцентного освещения.

Источник питания:  Мы создали таблицу, чтобы помочь определить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Всего около 81 Вт. Как правило, по разным причинам вам необходимо выбрать блок питания с мощностью на 20 % больше, чем требуемая нагрузка, поэтому мы выбрали блок питания Mean Well мощностью 100 Вт, 12 В.

Используемые расходные материалы:

Шаг 1. Дважды проверьте фары, прежде чем резать или устанавливать их

При установке светодиодных лент под прилавками, шкафами или в нишах очень важно проверить светодиодные лампы перед любой установкой.Выполните следующие шаги, прежде чем вырезать какие-либо лампочки или прикреплять их к любой поверхности.

  1. Разложите все продукты, чтобы создать фиктивную установку, чтобы убедиться, что у вас есть все необходимые материалы
  2. Размотайте светодиодную ленту с пластиковой катушки
  3. .
  4. Подсоедините неразрезанные фары к блоку питания и включите блок питания
  5. Полоски должны загореться. Если нет, проверьте соединения
  6. Спросите себя: «Достаточно ли они яркие?», «Нужен ли мне диммер», «Идеален ли цвет для моего приложения?», «Все ли светодиоды горят и работают должным образом?»

Если освещение работает правильно и вы уверены, что выбрали правильную цветовую температуру и яркость для своего проекта, переходите ко второму шагу.Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы здесь на каждом шагу, чтобы ответить на любые вопросы.

Шаг 2: Измерьте и сделайте разрезы

Генеральный директор Flexfire LEDs Брент Мауриелло измеряет длину прилавков, на которые будут устанавливаться светодиодные ленты. Перед началом любого процесса установки сделайте тщательные замеры, чтобы определить, сколько метров полос потребуется. Затем острыми ножницами отрежьте полоски по длине, чтобы подготовить их к предстоящему быстрому процессу установки.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, расположенным через равные промежутки. На этой светодиодной ленте линии разреза проходят через каждые три диода по всей ленте.


Шаг 3: Подготовка подключения удлинителя к источнику питания

Чтобы присоединить первую секцию ламп к диммеру и блоку питания, нам нужно добавить немного длины удлинительного провода низкого напряжения к концу первой цепочки светодиодных ламп.

После того, как низковольтный провод будет обрезан до нужной длины, снимите изоляцию на дюйм с проводов, идущих от конца светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда сверните оголенные провода положительного/отрицательного кабелей вместе, используя проволочные гайки, чтобы закрепить соединение.


Шаг 4: Соединение двух отрезков светодиодных лент с помощью соединителя «лента-лента»

На финальном фото завершенной установки вы заметите угол 90 градусов в углу стержня.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодной ленты. Для этого мы использовали беспаечный разъем типа «полоса к полосе», чтобы соединить первую цепочку ламп со второй.

Следующим шагом является присоединение беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните на полдюйма защитную ленту и ленту 3M на обратной стороне, оставив достаточно места для соединения.

Возьмите непаянный разъем и вытащите монтажный лоток, чтобы подготовиться к подключению.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая белая сторона обращена вверх.

Затем ОСТОРОЖНО закрепите блокировочный лоток на конце гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе подсветка не будет работать. Найдите положительные (+) и отрицательные (-) стороны, отмеченные на светодиодной ленте, и отметьте, какие провода, отходящие от непаянных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы присоединить другой конец межполосного соединителя ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного. Найдите положительную и отрицательную маркировку на полосе и соедините провод на этой стороне полоски, чтобы указать полярность.



Шаг 5: Объединение полос с соединителями Strip-to-Strip «без проводов»

Для участков длиннее 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет проводов, так как мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы типа «полоса-полоса» («без провода»), чтобы объединить две длины.

Сначала отрежьте полоску по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель между полосами в шаге 4. Затем закрепите две полосы полос с помощью соединительного элемента «полоса-полоса без проводов», снова стараясь создать прочную точку. контакта между полосами и обеспечения правильного выравнивания положительных и отрицательных сторон.


Шаг 6. Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или гайки для проводов, чтобы временно подключить светодиодные ленты по всей длине к источнику питания. Если все подключено правильно, индикаторы должны включиться при подключении источника питания. Если они не загораются сразу на полной яркости, проверьте, надежно ли подключены разъемы и выровнены ли отрицательный и положительный провода. правильно на полосу.

Примечание: Чтобы получить дополнительную консультацию, позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.


Шаг 7. Установите светодиодные ленты под прилавок

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубль 3M будет прилипать к большинству непористых и плоских поверхностей. Для укладки под бетон или очень грубый материал можно использовать клей. Вытерев нижнюю часть стойки, снимите защитную пленку с клейкой основы полоски.Протяните полосу по прямой линии под прилавком, где вы хотите, чтобы свет сиял.


Шаг 8. Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные планки 3M Command. Затем подключите отсоединенный источник питания к диммеру, пропустив провода (черный провод входит в отрицательный (-) разъем, а красный провод входит в положительный (+) разъем) в нижний корпус с правой стороны с надписью «In». «.Используйте отвертку с плоской головкой, чтобы зафиксировать соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Конечный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг — самый простой, но и самый полезный во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер на уровень яркости по вашему выбору и наслаждаться новым светодиодным освещением под прилавком!



Какие варианты освещения лучше всего подходят для прилавков?

Варианты статического белого выхода для подсветки под шкафом

Серия Outline™ Спецификация класса Светодиодные ленты — 1.5 w/ft
— Тонкий выход для акцентного и окружающего освещения.
— 125 люмен/фут
— CRI более 95 для идеальной цветопередачи
— 15-летняя гарантия

Accent Серия светодиодных лент — 3,5 Вт/фут
— Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и окружающего освещения в любом месте!
— 250 люмен/фут
— CRI более 95 для идеальной цветопередачи
— 15-летняя гарантия

Архитектурные светодиодные ленты серии — 4.4 w/ft
— Профессиональное основное освещение высокой яркости. Получите диммер, чтобы получить лучшее из всех миров
— 500 люмен/фут
— CRI более 90 для невероятной цветопередачи
— 15-летняя гарантия

Световые полосы ClickBright™  — 4,3 Вт/фут
— Высокояркие световые полосы plug and play. Они соединяются вместе для простой установки.
— 490 люмен/фут
— CRI до 98 для идеальной цветопередачи
— 15-летняя гарантия

Опции RGB и динамической перестраиваемой белой полосы для подсветки шкафа

Светодиодные ленты RGB, меняющие цвет — 4.4 w/ft
— Управляйте своим освещением с миллионами цветовых возможностей
— Используйте пульт дистанционного управления, DMX или голосовую систему для программирования
— 15-летняя гарантия

Architectural Dynamic Tunable White
— Выберите от теплого свечения до яркого дневного света в одной комнате с помощью одной полосы с помощью пульта дистанционного управления.
— Выберите любой цвет от 2700K до 6200K
— CRI более 93
— 15-летняя гарантия

Как установить светодиодное освещение под прилавком Видео

Как начать свой собственный проект под шкафом или под прилавком:

1.Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и наличием самых ярких светодиодных лент. У нас есть много разных типов полосок, каждая из которых предназначена для своего конкретного использования. Прежде чем вы начнете свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство по выбору правильной светодиодной ленты для вашего применения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите одну полосу из списка выше или один из наших комплектов светодиодного освещения

.

Наши комплекты светодиодных лент были созданы с учетом многих проектов. Вы можете заказать наши предварительно разработанные комплекты с нашим настенным диммером без Lutron, или специалисты по дизайну Flexfire LEDs могут создать индивидуальный комплект специально для вашего проекта бесплатно!

Позвольте нам создать для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавком или шкафом? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут.Нам очень приятно видеть, что наши световые ленты установлены в бесчисленных инновационных и устойчивых проектах, которые разрабатываются каждый день. Ваше видение вдохновляет нас делать то, что мы делаем!

Вам нужна помощь, чтобы решить, какие светодиодные ленты подходят для вашего коммерческого, промышленного или домашнего проекта освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или отправьте электронное письмо по адресу [email protected] и мы будем рады помочь!

Новое видео — Умные светодиодные ленты своими руками: Как я сделал свои собственные (недорогие) ZigBee Lightstrips

Выяснив, что использование световых полос Philips Hue для моей кухни будет стоить более 170 фунтов стерлингов, я решил создать свои собственные умные световые полосы, которые обошлись мне менее чем в 40 фунтов стерлингов.Кроме того, им по-прежнему можно полностью управлять в приложении Philips Hue!

В этом видео рассказывается обо всех шагах, необходимых для того, чтобы сделать это самостоятельно, в том числе:

  • 0:00 Введение
  • 4:54 Припаивание удлинителя световой полосы
  • 8:25 Подключение контроллера GLEDOPTO ZigBee
  • 11:35 Подключение
  • 12:24 Импорт в приложение Philips Hue 10028 10027 90 :38 Окончание

Создание собственной умной светодиодной ленты своими руками не должно быть сложным, и, вероятно, будет лучшим вариантом, если вам нужно выполнить индивидуальный запуск (например, — в моем случае — иметь объект в способ, требующий перерыва в световых полосах).

Стенограмма видео

Привет, YouTube, я Тристан из Smart Home Point. В моем предыдущем видео я рассказал о нескольких различных вариантах, которые открыты для нас, чтобы на самом деле иметь умные светодиодные ленты. И для моего конкретного случая использования, который заключается в том, что у меня есть пробег по моим кухонным шкафам, который сломала посудомоечная машина, я решил, что ни одно из готовых решений действительно не подходит для меня, и в результате Решил сделать светодиодную ленту своими руками. Так что это видео просто рассказывает, как вы можете на самом деле это сделать.

В общем, это довольно просто. Вы покупаете светодиодную ленту, она, вероятно, поставляется с каким-то концевым разъемом, и все, что вам нужно сделать, в этом случае мне нужно обрезать провода и зачистить их. Вы просто вставляете их в свой контроллер GLEDOPTO, где написано «белый», туда входит белый кабель. Там, где написано «синий», туда входит синий кабель и так далее. А затем на самом деле просто включите устройство. Вы можете либо подключить его, либо вы можете подключить его напрямую. Так что это полностью зависит от вас, и это работает очень хорошо.Это действительно легко сделать, но очевидно, что мой случай немного сложнее, потому что у меня есть зазор посередине для моей посудомоечной машины, поэтому мне нужно сделать светодиодную полосу с правой стороны, и светодиодная лента с левой стороны. Затем я хочу провести два комплекта кабелей позади моей посудомоечной машины, а затем я подключу два кабеля вверх, в задней части моей посудомоечной машины, к моему контроллеру GLEDOPTO, а затем включу его. И вот как я на самом деле свяжу две мои светодиодные ленты.

Так что это немного больше усилий, чем просто один длинный отрезок, когда вы подключаете его, но не сопоставляете, все, что вы делаете, это соединяете… удлиняете несколько кабелей за чем-то с помощью пайки или другого метода, о котором я расскажу. примерно сейчас, а затем вы на самом деле соединяете их на другом конце, и у вас здесь довольно много места, чтобы на самом деле вставить несколько кабелей, и это действительно тонкий многожильный кабель, поэтому его действительно легко установить. несколько светодиодных полосовых кабелей.Итак, для моей конкретной цели у меня будет светодиодная лента, и они уже поставляются с предварительно подключенным этим концевым разъемом, но если у них его нет, если ваша светодиодная лента не имеет концевой разъем, как этот, у вас может быть просто оголенный конец, тогда что вы действительно можете сделать, так это использовать так называемый кабель бегемота [разъем!], а кабель бегемота действительно легко сделать. Вы буквально вставляете один конец светодиодной ленты в разъем для бегемота и кусаете, а затем берете провод, вставляете туда и снова кусаете, и в итоге у вас получается…

(мямлит) У меня тут слишком много… но в итоге получается, это светодиодная лента, в которой что-то такое.Итак, у вас есть коннектор бегемота, который вставлен в светодиодную ленту, и он создает соединение сзади, с обрезанного конца, а затем у вас выходят провода. И оттуда, вы знаете, я мог бы сделать это на обоих. Очевидно, что это может быть очень длинный провод, я делаю это и на другой своей светодиодной ленте, и мне просто нужно подключить их сзади по мере необходимости. Таким образом, довольно легко сделать коннекторы для бегемотов, и, конечно, если ваша светодиодная лента не имеет концевых коннекторов, то коннекторы для бегемотов действительно стоит использовать.Но в моем случае у светодиодных лент, которые я купил, есть какой-то обрезанный конец, ах, извините, у них есть какой-то концевой разъем, у них не просто обрезанный конец. Итак, с точки зрения использования этого концевого соединителя, очевидно, что его длины недостаточно, чтобы пройти за моей посудомоечной машиной с обеих сторон, очевидно. Итак, на eBay я купил пятижильный кабель со светодиодной лентой, это было очень дешево, я думаю, что это было около пяти метров за пять фунтов, что около 6 долларов, это действительно дешево. Что я на самом деле буду делать, так это перережу этот конкретный провод, провод концевого разъема, я буду соединять их, а затем прокладывать его с каждой стороны посудомоечной машины, а затем с другой стороны за моей посудомоечной машиной, я Я буду зачищать этот кабель обратно, с обеих сторон для обеих светодиодных лент, по сути, входя в контроллер GLEDOPTO, а затем включая его.В самом контроллере GLEDOPTO много места, а жилы там очень тонкие, поэтому очень легко получить два комплекта жильных кабелей, входящих в каждый конкретный бит, так что это будет работать очень хорошо. Что касается того, как я на самом деле подключаю этот кабель к этому кабелю, у вас есть два основных варианта. Очевидно, вы можете разрезать их оба, соединить их и припаять, или вы можете использовать какой-либо соединительный блок, будь то традиционная клеммная колодка или что-то вроде разъема Wago.

Что бы вы ни сделали, это полностью зависит от вас.Но как только они будут соединены с обоих концов, нужно будет подключить их к контроллеру GLEDOPTO, и я покажу вам все это в этом видео. Итак, на самом деле я буду соединять эти два кабеля с помощью пайки. На самом деле это не намного больше усилий, чем использование в коннекторах Wago, и будет намного более упорядоченным, он будет занимать намного меньше места, так что давайте посмотрим на это сейчас.

Итак, как только мой паяльник нагреется, я просто удостоверюсь, что зачистил соответствующие концы, особенно моего кабеля.Итак, это для моей светодиодной ленты, а это кабель, который я буду прокладывать за своей посудомоечной машиной. (металлические щелчки) Хорошо, да, это хорошая длина, я снял, и я хочу сделать то же самое с этим, но сначала я отрежу конец. (металлические щелчки) Это все отрезано, а потом я хочу отрезать еще и конец, как я только что сделал… отрезать конец кабеля. (бормочет) давай избавимся от этого. Итак, это все еще нагревается, так что я хочу на самом деле разделить отдельные части этого кабеля, убедиться, что у меня будет место для работы, когда я на самом деле паю, и все становится довольно легко.И тогда я сделаю то же самое с этим, а также. Это кабель, он будет проходить за моей посудомоечной машиной.

Итак, главное, что вам нужно сделать, это соединить отдельные кабели вместе. Должен признаться, я не слишком хорош в этом… Я просто скручиваю их вместе и ставлю их здесь, просто хочу убедиться, что у них хорошая связь, и что все части действительно работают вместе. Вы хотите убедиться, что они не разваливаются, поэтому я хочу положить их на столы, достаточно.Итак, у него хорошая связь, и он не разрывается, вы можете видеть, что все это работает вместе. Уберите эти кабели с пути, просто убедитесь, что их нет рядом, верно? Итак, следующее, что нужно сделать, это просто запустить этот припой на кабель, чтобы убедиться, что соединение хорошее. Я не лучший в пайке. Хорошо. Хорошо, и теперь это сделано, мне просто нужно повторить тот же процесс с другими кабелями, так что я просто сделаю это сейчас. Когда вы закончите, у вас будет что-то вроде этого, но вы не хотите просто оставлять оголенные провода открытыми, вы действительно хотите использовать изоленту или термоусадочную пленку, чтобы защитить их.

Итак, на данный момент у меня есть две разные светодиодные ленты с паяным соединением на обеих, а затем линия, которая может идти за моей посудомоечной машиной, и затем мне нужно на самом деле подключить их к GLEDOPTO. контроллер. Теперь, вы можете заметить на этом этапе, у меня на самом деле есть два контроллера GLEDOPTO, и это потому, что я изначально колебался вокруг этого, RGB CCT, но на самом деле для него требуется шесть разных контактов, и на самом деле я купил только пятиконтактный, пятижильный или пятиконтактный светодиодный кабель.Это означает, что если я должен был подключить его, пока он загорался, как я показал в предыдущем видео, у меня на самом деле не было соединения для C, который холодный белый. Так что это означает, что я действительно не смогу переключаться между двумя разными цветовыми температурами, белым и холодным белым. Так что я, вероятно, все еще буду использовать это для другой светодиодной ленты, но я пошел и купил правильный контроллер GLEDOPTO для своих светодиодных лент, который представляет собой пятиконтактный контроллер, который вы можете увидеть здесь, и в с точки зрения проводки, это очень просто, у вас есть белый, который белый.Синий, который переходит в синий, зеленый, который переходит в зеленый, красный, который переходит в красный, в этот момент все наоборот, а затем V плюс черный. Так что это просто положительное соединение, и, очевидно, я буду подключать оба провода.

На самом деле я буду подключать оба провода к контроллеру GLEDOPTO, скоро я, по сути, соединим эти кабели, соединим их вместе, подключим их, а затем включу это. Итак, это мой план, давайте приступим к нему. Итак, сначала я удостоверюсь, что я просто создаю пряди здесь, просто чтобы мне было легче разделить все на данный момент.Хорошо, теперь все хорошо разделено, я бы, наверное, просто делал по одному кабелю, по одному проводу за раз, так будет проще. Так что давайте просто покрутим это. Самый простой способ сделать это для меня на самом деле просто соединить эти два кабеля вместе, прежде чем я включу контроллер GLEDOPTO, это не должно быть хорошим соединением, и я мог бы подключить оба кабеля по отдельности, но в моем случае случае я просто соединяю их физически. Это будет более легкое соединение, потому что отдельные нити довольно тонкие, поэтому я просто подумал, что хочу сначала соединить их вместе.

Итак, я вставлю их в настоящее соединение здесь, и главное, что мне нужно сделать, это нажать на эту белую секцию, так что я просто возьму отвертку с плоской головкой, вставлю ее и сделаю это на пол на самом деле, хорошо. Итак, на данный момент это прочное соединение, они не выдергиваются, и теперь вам просто нужно повторить процесс с другими кабелями. Хорошо. Это все сделано, все завершено, у вас есть отдельные кабели, которые входят, как вы можете видеть, а затем у вас есть только две светодиодные полосы, так что они соединят их вместе.Итак, после того, как все подключено, следующее, что нужно сделать, это буквально взять кабель питания и воткнуть его сюда. Я также мог бы срастить этот кабель и соединить его, если захочу, но этот вариант, на мой взгляд, лучше. Если у вас на самом деле есть кабели, идущие от вашей электросети… дома. Очевидно, что в моем случае у меня есть адаптер питания, который отлично работает, поэтому я просто использую его. Так что я его включу, он уже на стене, и вот он.

Настоящие светодиодные полосы загораются, вот и все.Таким образом, они все светятся, что блестяще. Таким образом, вы можете видеть, что здесь подключены все отдельные кабели, а затем вы можете видеть, что здесь появились отдельные отдельные диоды, и они тоже здесь. На самом деле вы можете видеть отдельные цветные диоды, так что это действительно хорошо

.

Итак, теперь я переключусь на приложение Hue и действительно импортирую его, хорошо. Итак, давайте запустим приложение Hue. Давайте зайдем в мои настройки, а затем настроим свет, я хочу сказать, добавим сюда новый свет, это не очень хорошая стрелка.Нажимаем добавить новый свет, поиск. и поскольку это контроллер GLEDOPTO ZigBee, он должен его найти, иногда это может занять до минуты. Мы гениальны, так что теперь это действительно сработало. Как видите, поскольку это не устройство CCT, другими словами, оно не объединяет два профиля вместе, оно фактически представляет собой два отдельных источника света. Таким образом, расширенный цветной свет и диммируемый свет, другими словами, первый для RGB для цвета, а затем второй для белого, хорошо.Итак, я дам им имена, цвет кухонной световой полосы, и вы также можете видеть, что это будет производитель и номер модели. Так что это будет… тип — световая полоса Hue. Я назову это так, очевидно, это не Hue, но это сработает. Вернемся назад… цвет кухонной световой полосы, очевидно, когда я нажимаю на названия устройств, на самом деле меняется соответственно, что действительно приятно видеть, показывая, что это рабочая кухонная световая полоса, белая.

И, если честно, хотя я бы предпочел CCT, по причинам, которые я изложил в своем предыдущем видео, это действительно сработает и для меня, потому что иногда я просто хочу затемнить белые, а иногда я действительно хочу идти в полный RGB, так что на самом деле я редко захочу объединить оба вместе.Так что это будет работать достаточно хорошо. Итак, у меня есть эти световые полосы, теперь, что я, вероятно, сделаю, по сути, я добавлю их сюда, к определенной комнате, то есть к комнатам и зонам. У меня есть кухня, и я выберу их там, и снова вы увидите, как что-то мигает. Блестящий. Хорошо, давайте пойдем на кухню, чтобы вы могли сначала увидеть RGB, на самом деле вы можете видеть, что у меня есть мое белое цветовое колесо, а у меня есть мое RGB. Так, например, я могу переключать их на разные цвета, и вы можете видеть, что на самом деле вещи меняются соответственно, а затем по отдельности я могу войти и изменить тип белого.Это скорее розовый и цвет, небольшой голубоватый, и затем вы можете увидеть, как это меняется соответственно, что действительно приятно видеть.

Отлично. Я очень рад видеть, что это работает. Как вы можете судить по моей пайке, я не совсем лучший в пайке, и работаю с разными кабелями, хотя у меня есть некоторый опыт в этом, я не очень опытный. Поэтому я хотел сделать это видео и просто показать вам все различные шаги, которые вам нужно сделать, чтобы подключить одну или несколько светодиодных лент к контроллеру и создать собственную светодиодную ленту.Делать это таким образом намного дешевле. На самом деле у меня есть настроенные световые полосы на основе ZigBee длиной около четырех метров, и они обошлись намного дешевле, чем что-либо на рынке, и, очевидно, они намного больше подходят для моей реальной установки.

Так что я очень рад тому, что получилось, надеюсь, вам было полезно это видео. Если вы это сделали, пожалуйста, нажмите кнопку «палец вверх» и не забудьте подписаться. Спасибо.

Как установить светодиодные ленты (с пошаговым видеоруководством)

Светодиодные ленты произвели революцию в освещении наших домов и офисов благодаря их универсальности и множеству преимуществ .Независимо от того, хотите ли вы добавить окружающее освещение на свою кухню или торговое помещение, или вам нужно рабочее освещение для вашего офиса, светодиодные ленты позволят вам преобразить любое пространство с помощью стильного и экономичного светового решения. Кроме того, поскольку для установки светодиодной ленты не требуются предварительные знания в области электротехники, создать желаемый эффект очень просто.

Просто следуйте этому руководству, чтобы узнать, как самостоятельно установить светодиодную ленту. Мы рассмотрим:

Правильный выбор ленты для вашей работы

Светодиодная лента доступна в полной цветовой гамме, например, . янтарный, синий , зеленый , розовый и красный , а также различные температуры, включая холодный , нейтральный и теплый белый .Если вы не хотите ограничиваться только одним цветом, вы можете вместо этого выбрать меняющих цвет ленточных светильников . Светодиодная лента также бывает разной мощности — обычно от 5 Вт до 25 Вт — которая определяет яркость света (измеряется в люменах). Таким образом, существует широкий ассортимент светодиодных лент , которые помогут вам создать желаемый образ.

Светодиодные ленты обычно имеют клейкую основу для легкой установки и могут быть легко нарезаны на различную длину с пятиметровых катушек.При выборе световых полос, которые вы хотите установить, важно учитывать ширину ленты по сравнению с шириной области, на которой вы хотите ее установить. Вам также нужно будет посмотреть на количество светодиодов на метр, так как это определяет, равномерно ли рассеивается свет. Хотя ленты с большим количеством светодиодов на метр немного дороже, они не создают нежелательных пятен.

Светодиодные ленты могут слегка нагреваться при включении, поэтому в идеале их необходимо установить на металлическую поверхность, чтобы рассеивать часть тепла.Если ваши светодиодные ленты не будут устанавливаться на металлическую поверхность, мы рекомендуем разместить их в профиля перед их креплением к поверхности с помощью скоб .

Как вы питаете светодиодные ленты?

Большинство, если не все, светодиодные ленты могут питаться от сети. Но, поскольку электросеть в Великобритании имеет более высокое напряжение и ток по сравнению с тем, что необходимо для питания светодиодной ленты, вам необходимо установить драйвер для снижения как напряжения, так и тока.Взгляните на наше руководство, чтобы узнать больше о том, что такое драйвер и какой драйвер вам нужен.

Установка светодиодных лент

Установка светодиодной ленты очень проста, хотя может потребоваться некоторая базовая проводка в зависимости от типа используемой ленты.

Как подключить светодиодные ленты к сети

Большинство светодиодных лент продаются в катушках по 5 м (и требуют некоторой базовой проводки. Для установки светодиодных лент с питанием от сети вам понадобится катушка светодиодной ленты, совместимая драйвер и совместимый соединительный провод для светодиодов .Кроме того, наши комплекты светодиодных лент поставляются со всем необходимым для начала работы. Затем выполните следующие действия, чтобы подключить светодиодные ленты к источнику питания.

  1. Подсоедините светодиодную ленту к соединительному проводу, вставив конец ленты в зажим на проводе, убедившись, что красный провод совмещен со знаком «+» на ленте, а черный провод со знаком «-». подписать.
  2. Плотно нажмите на заднюю часть зажима разъема, чтобы закрыть застежку. Возможно, вам придется удалить часть подложки с клейкой стороны.
  3. Снимите клейкую основу ленты и плотно прижмите ее к поверхности по вашему выбору, будь то потолок, стена или под прилавком.
  4. Подсоедините другой конец соединительного кабеля к драйверу. Кроме того, вы можете попробовать наш ассортимент готовых к подключению и простых в использовании лент. Эти световые полосы поставляются с предварительно прикрепленным разъемом, который напрямую подключается к соответствующему драйверу.
  5. Подключить драйвер к источнику питания и включить питание.

Или просто следуйте нашему видео с инструкциями ниже:

Если вы выбрали ленточные светильники из нашей линейки Tagra OptiProfile, их новая система pro connect и тонкий дизайн делают установку проще, чем когда-либо прежде, даже в самых неглубоких профилях. Этот простой разъем позволяет увеличить длину кабеля от ленты до любого требуемого размера без пайки и без дополнительных разъемов. Разъемы добавлены с обоих концов, что означает, что вы можете эффективно использовать две длины светодиодной ленты.

Как установить светодиодные ленты на потолок или стену

Светодиодные ленты могут отлично смотреться на вашем потолке или стенах в качестве стильной детали, творческого рабочего освещения или подчеркивать архитектуру опускающихся потолков или сводов. Чтобы установить светодиодные ленты на потолке или стене, вам необходимо убедиться, что они установлены за выступом, например, за краем опускающегося потолка или в верхней части формованного свода. Это скроет светодиодную ленту, но все же даст вам полный световой эффект для более гладкого вида.

Как установить светодиодные ленты под шкафы

Светодиодные ленты также отлично смотрятся при установке под шкафами в качестве рабочего освещения. Несмотря на то, что вам следует постараться разместить ленту за кромкой, большинство шкафов достаточно глубокие, чтобы поместить ленту довольно далеко назад. Опять же, это гарантирует, что вы получите полный световой эффект, не видя световой полосы и проводки.

Установка светодиодных лент на открытом воздухе

Если вы хотите установить светодиодную ленту на открытом воздухе, вам необходимо купить световые полосы и драйвер с рейтингом IP не менее 67, чтобы обеспечить их водонепроницаемость.Они работают так же, как и их негерметичные аналоги, поэтому их так же легко установить, следуя приведенному выше видео-методу.

Как подключить несколько светодиодных лент к одному контроллеру

Если вы используете меняющая цвет светодиодная лента , затем вам нужно будет подключить световые ленты к беспроводному контроллеру с помощью приемника. Это должно быть связано между светодиодной лентой и драйвером. Если вы хотите управлять более чем одной световой полосой с помощью контроллера, вам потребуется добавить несколько приемников.

Как соединить светодиодные ленты вместе

Если для вашего проекта требуются светодиодные ленты длиной более 5 метров, вы можете легко соединить несколько лент вместе. Однако соединение их вместе соединительным проводом вызовет падение напряжения, когда ток проходит от одной световой полосы к другой, и ваше освещение будет тусклее по мере прохождения по цепи. Вместо этого вам нужно будет подключить все ваши светодиодные ленты к драйвер отдельно, подключив один конец каждой ленты к устройству с помощью разъема LED. В качестве альтернативы вы можете использовать кабельный разветвитель , который работает так же, но требует только один провод, что лучше всего подходит для драйверов только с одной розеткой. Оба эти метода гарантируют, что не будет падения напряжения.

Светодиодные ленты идеально подходят для широкого спектра применений, и, следуя советам в этом руководстве, вы сможете установить их быстро и легко.

Здесь, в Ultra LEDs, у нас есть целый выбор светодиодных лент на выбор.Взгляните на наши белые , цветные и изменяющие цвет ленты , а также комплекты ленточных ламп , в которых есть все необходимое для установки освещения. Для получения дополнительных советов экспертов ознакомьтесь с другими нашими руководствами покупателя . Если у вас есть что-то, что вы хотели бы спросить или обсудить с нами, вы можете позвонить нам по телефону 0800 088 3300 или написать нам по электронной почте [email protected] .

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
