Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

  • Главные дозирующие системы, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
  • Система отсоса картерных газов.
  • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайзер холостого хода.
  • Две переходные системы, по одной для каждой из камер.
  • Экономайзер мощностных режимов.
  • Ускорительный насос.
  • Пусковое устройство.
  • Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.

На разных режимах двигателя, в работу включаются те или иные системы карбюратора.



Работа карбюратора Солекс 21073


При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера).

При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.





Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает

экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.



В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо.

Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу.

Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)


О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.


При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010



Полезное видео по теме:

Пусковое устройство карбюратора солекс 21083


Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

Цель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или  запустится, но с трудом, будет «заливать» свечи зажигания.

Необходимые инструменты

— шлицевая отвертка (3мм)

— рожковый ключ (7мм)

— рожковый ключ (8мм)

— тахометр (мультиметр, автотестер работающие в режиме тахометра) Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело  с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— набор круглых щупов или отрезки проволоки диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3.0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

пусковой зазор «А»

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Подготовительные работы

Регулировку проводим на не прогретом двигателе. — Снимаем корпус воздушного фильтра.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

1. Подключаем тахометр.

порядок подключения тахометра

Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его. 2. Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)

Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.

3. Пускаем двигатель.

4. Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (300).

приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)

5. Рожковым ключом на 7мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 —  3400 оборотов в минуту.

винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 солекс

6. Отпускаем воздушную заслонку.

7. Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения   до  2800 — 3000 оборотов в минуту.

регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс

8. Удерживая винт отверткой затягиваем контргайку. Регулировка завершена.

Регулировка пускового устройства на снятом карбюраторе

Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.

1. Снимаем корпус воздушного фильтра.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

2. Снимаем карбюратор с двигателя.

«Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля».

3. Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

4. Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор. (измеряем его щупом или проволокой).

Дроссельная заслонка второй камеры полностью закрыта.

пусковой зазор «Б»

Пусковой зазор «В».  Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм. 5. Регулируем пусковой зазор регулировочным винтом.

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

6.  Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.

Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства

На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.

карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства

Зазор воздушной заслонки «А».  Карбюратор 2108 — 3 мм, 21081 — 2.7 мм, 21083 — 2.5 мм.

7. Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства, предварительно ослабив его контргайку рожковым ключом на 8 мм.

Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

регулировочный винт пускового устройства

Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».

Еще пять статей по регулировке карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода воздушной заслонки («подсоса») карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки перевой камеры карбюратора 2108. 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

Сравнительный тест-ремонт

— Проверка и регулировка пускового зазора карбюратора 21073-1107010 Солекс

Принцип действия пускового устройства карбюратора Солекс

Карбюраторы Солекс 2108, 21081, 21083, 21073 и их модификации имеют пусковое устройство, позволяющее обогатить топливную смесь поступающую в двигатель при холодном пуске. Принцип действия пускового устройства Солекс заключается в полном закрытии воздушной заслонки карбюратора перед пуском холодного двигателя автомобиля (смесь обогащается) и некотором приоткрытии ее сразу после пуска (смесь обедняется).

Разберем как это происходит немного подробнее, так как понимание того как работает пусковое устройство карбюратора очень сильно помогает при диагностике и устранении таких неисправностей как: холодный двигатель не запускается, запускается и глохнет, заливает свечи зажигания.

Принцип действия пускового устройства (системы пуска) карбюратора Солекс (2108, 21081, 21083, 21073, 21051, 21053 и аналогичных им)

Прикрытие воздушной заслонки и пуск двигателя

Водитель, собираясь запустить холодный двигатель автомобиля, вытягивает на себя рукоятку управления пусковым устройством («подсос»). Таким образом он перемещает тягу, идущую к рычагу управления воздушной заслонкой и поворачивает его против часовой стрелки — взводит пусковое устройство.

элементы пускового устройства карбюратора Солекс перед взводом (рукоятка «подсоса» утоплены)

После поворота расширяющийся паз в рычаге управления воздушной заслонки между своими верхнем и нижнем профилем освобождает штифт рычага воздушной заслонки и она полностью закрывается, перекрыв сечение первой камеры карбюратора. В закрытом положении ее удерживает возвратная пружина. Наружная кромка рычага управления, через регулировочный винт, воздействует на рычаг управления дроссельными заслонками, он поворачивается и вращает ось дроссельной заслонки вместе с ней самой. Дроссельная заслонка приоткрывается на необходимый угол (пусковой зазор «В»). Пусковое устройство взведено и готово к работе.

пусковое устройство карбюратора 2108, 21081, 21083 Солекс взведено («подсос» вытянут на себя, воздушная залонка полностью закрыта)

При пуске двигателя будут работать главная дозирующая система первой камеры карбюратора, система холостого хода и переходная система первой камеры, обеспечивая приготовление богатой топливной смеси. Это обеспечивается большим разрежением под дроссельной заслонкой.

После пуска двигателя необходимо немного обеднить топливную смесь, чтобы не залило свечи и двигатель не заглох. Для этих целей существует диафрагменный механизм пускового устройства карбюратора Солекс (приоткрыватель).

Работа приоткрывателя воздушной заслонки карбюратора Солекс (См. фото в начале статьи)

Сразу после пуска воздушная заслонка будет слегка приоткрываться потоком проходящего воздуха за счет того, что ее ось немного смещена. Это вызовет небольшое обеднение смеси. Затем, с ростом оборотов двигателя, разрежение увеличивается и через канал подачи разрежения попадает в корпус пускового устройства.

Под действием разрежения диафрагма пускового устройства перемещается назад и преодолевая сопротивление пружины, втягивает вовнутрь корпуса шток, а тот в свою очередь поворачивает рычаг воздушной заслонки, а вместе с ним и ее саму. Заслонка приоткрывается.

В смесительную камеру карбюратора через образовавшийся зазор («А») поступает дополнительный воздух, обедняя топливную смесь. Зазор регулируется винтом регулировки пускового устройства ввернутым в крышку его корпуса.

Двигатель запустился и работает при вытянутом «подсосе» на повышенных оборотах.

Примечания и дополнения

— По мере его прогрева водитель утапливает рукоятку «подсоса» снижая обороты. При полностью открытой воздушной заслонке карбюратора («подсос» утоплен до отказа) двигатель работает на режиме холостого хода. Вступает в действие система холостого хода карбюратора Солекс, а главная дозирующая система первой камеры (ГДС) отключается.

Еще статьи по пусковому устройству карбюратора Солекс 2108, 21081, 21083, 21051, 21053, 21073 и пр

— Регулировка пускового устройства карбюратора Солекс

— Замена диафрагмы пускового устройства карбюратора Солекс

— Пусковое устройство карбюратора Солекс 2108, 21081, 21083, устройство. назначение

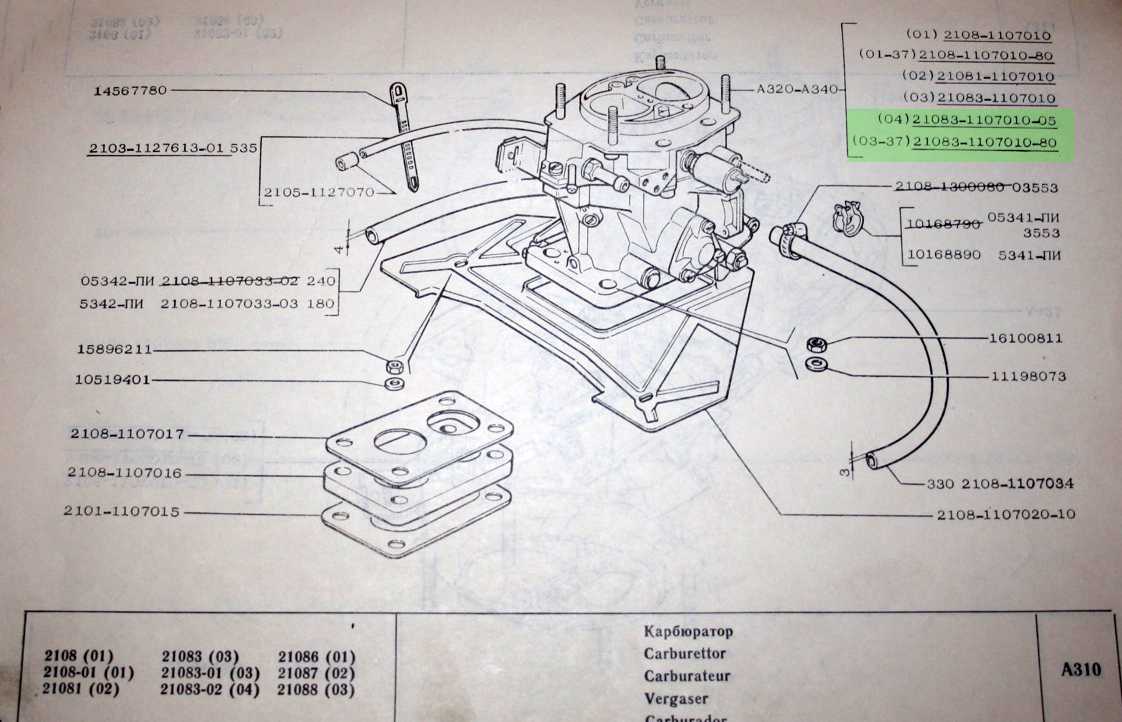

Карбюратор СОЛЕКС 21083 схема и устройство

Схема карбюраторов 2108, 21081, 21083 Солекс устанавливаемых на двигателя переднеприводных автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Все эти карбюраторы имеют в своей основе одинаковую конструкцию. Различие лишь в параметрах (размерах жиклеров и пр.). Модификации карбюраторов Солекс устанавливаемых на Ниву, Оку и некоторые заднеприводные модели автомобилей ВАЗ имеют некоторые особенности в устройстве (например отсутствие «обратки», иной распылитель УН и пр. ). 1. Блок подогрева карбюратора 2. Дроссельная заслонка первой камеры 3. Патрубок для отсоса картерных газов 4. Рычаг привода ускорительного насоса 5. Кулачок привода ускорительного насоса 6. Диафрагма ускорительного насоса 7. Топливный жиклер экономайзера мощностных режимов 8. Корпус насоса 9. Диафрагма экономайзера мощностных режимов 10. Запорный электромагнитный клапан 11. Топливный жиклер холостого хода 12. Крышка карбюратора 13. Главный воздушный жиклер первой камеры 14. Воздушная заслонка 15. Распылители ускорительного насоса с клапаном подачи топлива 16. Диафрагма пускового устройства 17. Регулировочный винт пускового устройства 18. Регулировочный винт количества смеси холостого хода 19. Рычаг блокировки второй камеры 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания 21. Регулировочный винт качества смеси холостого хода 22. Сектор управления дроссельными заслонками 23. Рычаг привода дроссельных заслонок 24. Регулировочный винт при открывания дроссельной заслонки первой камеры 25. Рычаг управления воздушной заслонкой 26. Шток пускового устройства 27. Электрический провод концевого выключателя экономайзера принудительного холостого хода 28. Рычаг воздушной заслонки 29. Главный воздушный жиклер второй камеры 30. Эмульсионная трубка 31. Распылитель главной дозирующей системы второй камеры 32. Патрубок подачи топлива 33. Патрубок слива топлива в бак 34. Топливный фильтр 35. Игольчатый клапан 36. Дроссельная заслонка второй камеры 37. Рычаг дроссельной заслонки второй камеры 38. Главный топливный жиклер второй камеры 39. Рычаг привода дроссельной заслонки второй камеры 40. Поплавок. |. Первая камера карбюратора. ||. Вторая камера карбюратора. 1. Рычаг привода ускорительного насоса. 2. Регулировочный винт диафрагмы пускового устройства. 3. Диафрагма пускового устройства. 4. Воздушный канал пускового устройства. 5. Электромагнитный запорный клапан. 6. Топливный жиклер системы холостого хода. 7. Главный воздушный жиклер первой камеры. 8. Воздушный жиклер системы холостого хода. 9. Воздушная заслонка. 10. Распылитель главной дозирующей системы первой камеры. 11. Распылительные трубки ускорительного насоса. 12. Распылитель главной дозирующей системы второй камеры. 13. Распылитель эконостата. 14. Главный воздушный жиклер второй камеры. 15. Воздушный жиклер переходной системы второй кмеры. 16. Балансировочный канал поплавковой камеры. 17. Поплавковая камера. 18. Топливный игольчатый клапан. 19. Топливовозвратный штуцер. 20. Сетчатый фильтр. 21. Топливоподводящий штуцер. 22. Диафрагма экономайзера мощностных режимов. 23. Топливный жиклер экономайзера мощностных режимов. 24. Шариковый клапан экономайзера мощностных режимов. 25. Поплавок. 26. Топливный жиклер эконостата с трубкой. 27. Топливный жиклер переходной системы второй камеры. 28. Эмульсионная трубка второй камеры. 29. Главный топливный жиклер второй камеры. 30. Выходное отверстие переходной системы второй камеры. 31, 33. Дроссельные заслонки. 32. Демпфирующий жиклер. 34. Щель переходной системы первой камеры. 35. Выходное отверстие системы холостого хода. 36. Блок подогрева. 37. Регулировочный винт «качества» топливной смеси. 38. Штуцер системы вентиляции картера. 39. Штуцер отбора разрежения к вакуумному регулятору опережения зажигания. 40. Главный топливный жиклер первой камеры. 41. Эмульсионная трубка первой камеры. 42. Шариковый клапан ускорительного насоса. 43. Диафрагма ускорительного насоса. 44. Толкатель ускорительного насоса. Основное отличие карбюраторов «Солекс» от устройств предыдущих семейств заключается в возможности его установки на поперечно расположенные силовые агрегаты поплавковой камерой вперёд. Такой вариант монтажа позволил исключить переобеднение топливной смеси при вхождении автомобиля в поворот, подъёме, а также при резком ускорении. Кроме этого, «Солекс» имеет абсолютно другую конструкцию поплавковой камеры. У него она двухсекционная, что позволяет использовать устройство как на переднеприводных автомобилях, так на машинах классической компоновки.
Модификация Применяемость Объем двигателя, см3 Примечания
ДААЗ-2108–1107010 ВАЗ 2108, 2109 1,3
ДААЗ-21081–1107010 ВАЗ 21081, 21091, ЗАЗ 1102 1,1
ДААЗ-21083–1107010 ВАЗ 21083, 21093, 21099 1,5
ДААЗ-21083–1107010–31 ВАЗ 2108, 2109, 2110, 2111 1,5 Имеет полуавтоматическое пусковое устройство
ДААЗ-21083–1107010–35 ВАЗ 2108, 2109, 2110, 2111 1,5 Имеет двухуровневое полуавтоматическое пусковое устройство (зима/лето)
ДААЗ-21083–1107010–62 ВАЗ 2109, 2115 1,5 Имеет электронное устройство управления составом горючей смеси
ДААЗ-21083–1107010–05 ВАЗ 2109 1,5
ДААЗ-21412–1107010, ДААЗ-21412–1107010–30 АЗЛК 2141, 2141–23 1,5/1,8
ДААЗ-1111–1107010 ВАЗ 1111, 11113 «Ока» 0,65/0,75
ДААЗ-21051–1107010 ВАЗ 2103, 2105 1,5
ДААЗ-21053–1107010 ВАЗ 21074, 21061 1,6
ДААЗ-21051–1107010–30 ВАЗ 2104, 2105 1,3
ДААЗ-21053–1107010–62 ВАЗ 2107, 21072, 21074 1,3/1,5/1,6
ДААЗ-21073–1107010 ВАЗ 2121, 21213 «Нива» 1,6/1,7
Если сравнивать две основные модификации карбюраторов «Солекс» (21081 и 21083), применяющихся на переднеприводных «Спутниках» и «Самарах», то визуально никаких отличий между ними вы не обнаружите. Разница существует только в рабочих параметрах их некоторых элементов.
  21081 21083
  Для 1-й камеры Для 2-й камеры Для 1-й камеры Для 2-й камеры
Диаметр смесительной камеры, мм 32 32
Диаметр диффузора, мм 21 23 21 23
Воздушный жиклёр главной дозирующей системы 165 135 155 125
Топливный жиклёр главной дозирующей системы 95 97,5 95 97,5
Воздушный жиклёр системы холостого хода 170 170
Топливный жиклёр системы холостого хода 39–44 39–44
Воздушный жиклёр переходной системы второй камеры   120   120
Топливный жиклёр переходной системы второй камеры   50   50
Топливный жиклёр экономайзера 40   40
Номер (размер) кулачка ускорительного насоса 4 7
Пусковой зазор дроссельной заслонки, мм 1,0 1,1
Пусковой зазор воздушной заслонки, мм 2,7±0,2 2,5±0,2
Диаметр отверстия игольчатого клапана, мм 1,8 1,8
Диаметр отверстия вакуумного регулятора, мм 1,2 1,2

Поэтому он интересен для конструкторов возможностью протачивания и усовершенствования под практически любой по значению диффузор. Индивидуальные размеры согласованных деталей, что иногда наблюдается в старых автомобилях после капитального ремонта, отлично регулируются в карбюраторах типа Солекс.

Тем не менее, он неприемлем для автомобилей с объемами двигателя более полутора литров. В этом случае двигатель будет задушен при езде на сравнительно высоких оборотах. Примечательно, что карбюраторы данного типа позволяют значительно улучшать динамические показатели вашего автомобиля.

При подаче обедненной смеси можно просто установить жиклеры большего сечения. Строение карбюратора достаточно простое и каждый автолюбитель может разобраться в нем самостоятельно.

Это следующие узлы:

  • Две камеры, необходимые для систем холостого хода, где имеется переходная система для одной камеры;
  • Две синхронные дозирующие системы;
  • В устройстве карбюраторов данного типа включается ряд ответственных узлов, среди которых большое значение имеет экономайзер режима мощности;
  • Насос диафрагменного ускорительного типа;
  • Пусковой полуавтомат;
  • Система перехода второй камеры;
  • Топливные фильтры.

Это базовый комплект, который в некоторых моделях имеет небольшие изменения и дополнения.

Пусковое устройство

Элементы пускового устройства карбюратора Солекс

Особенности пускового механизма в карбюраторах этого типа разработано с ручным управлением. Конструкция простая, расположение воздушной заслонки в первом канале камеры, сверху диффузора. При запуске двигателя и его прогреве рычаг управления заслонкой регулирует взаимное расположение заслонок.

Он прикреплен прочной стальной тягой к рукоятке управления к механизму в салоне.

Принцип работы заключается в следующем:

  1. В момент вытягивания рычаг поворачивается в осевом направлении, синхронно открывая одну и закрывая другую заслонки. Именно так по коммуникациям горючая топливная смесь поступает в цилиндры.;
  2. Винт регулирует величину открывания дроссельной заслонки в первой камере в момент пуска двигателя. Этот процесс осуществляется пневматическим диафрагменным устройством. Форма штока диафрагмы напоминает крючок;
  3. Запуск мотора вызван поступлением разрежения дроссельного пространства. После преодоления сопротивления пружины, совершается перемещение диафрагмы;
  4. Крючкообразный шток затягивает штифты рычага. Воздушная заслонка открывается после поворота рычага;
  5. Ход диафрагмы регулируется посредством ввернутого в крышку винт-упора с плотной контргайкой.

Из данного видео, вы узнаете, как убрать перерасход топлива, выполнив ремонт карбюратора Солекс 21083.

Роль карбюратора в автомобиле трудно переоценить, поэтому каждая его поломка отражается на всей топливной системе. Наиболее частыми причинами поломок карбюратора считают использование топлива низкого качества, ежедневная эксплуатация в плохих условиях, неаккуратность владельца в техническом содержании мотора в целом.

При дисбалансе настройки работы всей топливной системы появляются провалы скоростей, характерные рывки, разгон очень слабый, традиционный провал скоростей происходят в виде каскада. Для того чтобы устранить эти явления нужна точная доработка и балансировка карбюратора.

Правильный уровень горючего в поплавковой камере является залогом хорошей работы мотора. Не менее важно провести следующие ремонтные мероприятия. Аккуратно снять шланг для подачи топлива, снять крышку карбюратора, и удалить трос для подсоса.

Очень важно точно измерять высоту от поверхности крышки до верхнего уровня наполнения бензина. При диагностике неполадок в виде отклонения в сторону минимизации или увеличения подачи топлива, следует просто подогнуть язычки поплавков. После этого нужно обязательно провести контрольные замеры и собрать карбюратор. Схема та же, но последовательность обратная.

Советы по обслуживанию

По свидетельствам специалистов автосервисных ателье и салонов проблемы с карбюраторами могут доставить массу проблем.

Полировка кузова своими руками, как всё сделать правильно и без дополнительных затрат, можно узнать из нашего сайта.

Как сделать тюнинг карбюратора Солекс 21083, можно узнать отсюда. Рекомендуем всем, кто хочет обновить карбюратор!

Читайте в этой статье, какая температура кипения красного антифриза.

Этот важнейший узел иногда достаточно серьезно барахлит, а самостоятельно далеко не всегда возможно его отремонтировать. Ремонт и обслуживание лучше всего проводить у специалиста, профессионально выполненная наладка и профилактика является гарантией вашей надежной езды по самым сложным дорогам.

Однако тщательное изучение всех особенностей этого агрегата позволяет проводить все манипуляции самостоятельно. Особенно важно научиться проводить профилактику и подобрать жиклеры.

Карбюратор типа Солекс подбора сначала топливного, а потом – воздушного. Наиболее приемлемым вариантом является использование оригинального агрегата, непосредственно разработанного для именно вашей модели мотора.

Отличным моментом в области улучшения работы карбюратора является популярный и востребованный сегодня тюнинг, что существенно повышению эксплуатационной эффективности.

Стоит лишь удалить ЭПХХ и вы сразу ощутите повышение производительности мотора. Максимально точная установка топливного уровня, запорная игла из резины обеспечит возможность удерживать его идеально. Тем не менее, тюнинг является необходимым только тогда, когда есть существенные неполадки в работе, без особой надобности его проводить не стоит.

Карбюраторы на современные автомобили категории Солекс отличаются достаточно демократичными ценами и хорошим качеством. Обслуживание легкое и не составляет особых сложностей.

На сегодняшний день они отличаются замечательными техническими характеристиками и показателями экономичности.

Модельный ряд отличается редкими поломками, которые легко устранить, когда тщательно изучена и освоена инструкция. Таким образом, вы всегда будете уверены в успешной и надежной работе всех систем вашего автомобиля.

Так же советуем посмотреть

Главное дозирующее устройство карбюратора

Ниже представлен краткий обзор систем, устройств и механизмов карбюратора Солекс (2108, 21081, 21083), автомобилей ВАЗ 2108, 2109, 21099.

Пусковое устройство

Пусковое устройство карбюратора 2108, 21081, 21083 Солекс предназначено для обеспечения пуска холодного двигателя автомобиля. Состоит из корпуса, диафрагмы со штоком, рычагов привода воздушной и дроссельной заслонок.

СХХ предназначена для обеспечения работы двигателя на холостом ходу. Она включает в себя: топливный и воздушный жиклеры; топливные, воздушные, эмульсионные каналы; винты регулировки «количества» и «качества» топливной смеси, поступающей в двигатель.

схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Экономайзер принудительного холостого хода (ЭПХХ)

ЭПХХ необходим для отключения подачи топлива в двигатель через систему холостого хода после остановки двигателя и при переходе с работы на холостом ходу к мощностным режимам. ЭПХХ состоит из электромагнитного клапана, электронного блока управления, концевого выключателя (наконечника винта «количества» топливной смеси).

видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Главные дозирующие системы обеих камер карбюратора (ГДС)

ГДС обеспечивает работу карбюратора при запуске двигателя, работе на малых, средних и максимальных нагрузках. Состоит из главных топливных и воздушных жиклеров, эмульсионных трубок и эмульсионных колодцев, воздушных и топливных каналов, диффузоров с распылителями.

Переходные системы обеих камер карбюратора

Переходные системы необходимы для плавного перехода с холостого хода на малые и средние нагрузки (переходная система 1-й камеры). И со средних нагрузок на мощностные режимы работы двигателя (переходная система 2-й камеры). Переходные системы карбюратора состоят из топливных и воздушных каналов, топливных и воздушных жиклеров, выходных отверстий в обеих камерах карбюратора.

выходные отверстия переходных систем обеих камер карбюратора 2108, 21081, 21083 Солекс

Ускорительный насос (УН)

УН необходим для кратковременного принудительного обогащения топливной смеси при открытии дроссельной заслонки на разных режимах работы двигателя автомобиля. УН состоит из корпуса, диафрагмы с толкателем и пружиной, шарикового клапана, топливных каналов, распылителя с двумя носиками в разные камеры карбюратора, механического привода от кулачка на оси дроссельной заслонки первой камеры.

Экономайзер мощностных режимов

Экономайзер мощностных режимов служит для дополнительного обогащения топливной смеси на мощностных и нагрузочных режимах, поддерживая стабильную работу двигателя. Состоит из корпуса, диафрагмы с пружиной, шарикового клапана, топливного жиклера.

снятие диафрагмы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Эконостат

Эконостат обогащает топливную смесь поступающую в цилиндры двигателя на скоростных режимах, при полностью открытых дроссельных заслонках. Состоит из топливного жиклера, трубки, топливного канала.

Поплавковый механизм

Поплавковый механизм предназначен для регулировки топливоподачи в карбюратор. Состоит из игольчатого запорного клапана и поплавков.

элементы верхней части поплавковой камеры карбюратора Солекс

Механизм блокировки дроссельной заслонки второй камеры карбюратора

Механизм блокировки обеспечивает устойчивую работу двигателя при движении автомобиля с непрогретым двигателем. Дроссельная заслонка второй камеры открывается только при определенной величине открытия воздушной заслонки карбюратора. В других случаях ее блокирует рычаг на оси дроссельной заслонки второй камеры карбюратора.

Еще статьи по карбюраторам 2108, 21081, 21083 Солекс

Система компенсации смеси в главном дозирующем устройстве может иметь различное конструктивное исполнение. Эмульсионный канал (3) [рис. 1, б)] в некоторых карбюраторах выполнен не вертикальным, а наклонным, что позволяет несколько повысить эффективность пневматического торможения. Помимо этого, канал изготавливается в виде трубки, которая расположена в эмульсионном колодце, за счёт чего повышается эмульсирование топлива.

а) – Схема простейшего карбюратора:

3) – Игольчатый клапан;

4) – Штуцер подачи топлива;

5) – Отверстие, сообщающее с атмосферой полость поплавковой камеры;

6) – Входной воздушный патрубок;

9) – Смесительная камера;

11) – Дроссельная заслонка;

12) – Выходной патрубок;

13) – Впускной клапан;

14) – Цилиндр двигателя;

б) – Схема главного дозирующего устройства с пневматическим торможением топлива:

1) – Поплавковая камера;

2) – Воздушный жиклёр;

3) – Эмульсионный канал;

5) – Главный жиклёр;

в) – Схема системы холостого хода:

1) – Поплавковая камера;

2) – Воздушный жиклёр холостого хода;

3) – Топливный жиклёр холостого хода;

4) – Эмульсионный канал;

5) – Верхнее отверстие в стенке смесительной камеры;

6) – Винт регулировки качества смеси;

7) – Нижнее отверстие в стенке смесительной камеры;

8) – Дроссельная заслонка;

9) – Винт регулировки количества смеси;

10) – Горизонтальный канал системы холостого хода;

11) – Главный жиклёр;

г) – Характеристики карбюраторов:

1) – Характеристика простейшего карбюратора;

2) – Характеристика идеального карбюратора.

Регулировка карбюратором с показанным на [рис. 1, б)] главным дозирующим устройством осуществляется путём изменения проходных сечений главного и воздушного жиклёров. При увеличении проходного сечения воздушного жиклёра происходит нарастание коэффициента избытка воздуха (смесь обедняется), а при увеличении проходного сечения главного жиклёра происходит обогащение смеси. Оптимальный состав горючей смеси для характерных режимов работы двигателя достигается посредством совместных действий главного дозирующего устройства, а также системы холостого хода.

Дозирующие устройства карбюратора и принцип их действия. Главная дозирующая система (ГДС) представляет собой смесеобразующее устройство простейшего карбюратора с дополнительными корректирующими приспособлениями.

Оно обеспечивает исправление характеристики простейшего карбюратора до требуемой при работе двигателя на средних нагрузках. Для этого в состав главного дозирующего устройства включается система компенсации смеси. Эта система обеспечивает постепенное обеднение смеси при переходе от малых нагрузок к средним (компенсация смеси).

Совместно с экономайзером или эконостатом главное дозирующее устройство работает при полной мощности двигателя с максимальным открытием дроссельной заслонки. При малых нагрузках главное дозирующее устройство через главный жиклер подает топливо в дозирующую систему холостого хода. Таким образом, главное дозирующее устройство карбюратора обеспечивает работу двигателя практически во всех чаще всего встречающихся режимах. Через главное дозирующее устройство расходуется наибольшее количество топлива.

В современных карбюраторах регулировка состава горючей смеси, приготовляемой главным дозирующим устройством, осуществляется преимущественно пневматическим торможением топлива. Этот способ широко применяется из-за высокого качества распыливания топлива в воздушном потоке и простоты исполнения системы компенсации смеси. Для улучшения процесса смесеобразования главное дозирующее устройство может иметь два или даже три диффузора.

Работает главное дозирующее устройство с пневматическим торможением топлива (рис. 5) следующим образом. Топливо из поплавковой камеры 1 поступает через главный жиклер 5 в распылитель 4. Распылитель соединен эмульсионным каналом 3 с воздушным жиклером 2 компенсационной системы. Когда двигатель не работает, топливо в поплавковой камере, распылителе и эмульсионном канале находится на одинаковом уровне.

При работе двигателя в диффузоре создается разрежение и топливо начинает вытекать из распылителя. При этом уровень его в эмульсионном канале понижается. По мере открытия дроссельной заслонки разрежение в диффузоре еще больше возрастает. Это вызывает полный расход топлива из эмульсионного канала и через воздушный жиклер 2 в трубку начинает поступать воздух. Вследствие этого уменьшается разрежение у главного жиклера, тормозится истечение топлива через распылитель и образуется эмульсия. В результате количество топлива в смеси уменьшается и смесь обедняется.

Конструктивное исполнение системы компенсации смеси в главном дозирующем устройстве может несколько отличаться по сравнению с описанной. Так, в некоторых карбюраторах эмульсионный канал 3 делают наклонным, а не вертикальным. Это несколько повышает эффективность пневматического торможения. Кроме того, эмульсионный канал 3 выполняют в виде трубки, расположенной в эмульсионном колодце, что повышает эмульсирование топлива.

Карбюраторы, выполненные по рассмотренной схеме главного дозирующего устройства, регулируют изменением проходных сечений главного и воздушного жиклеров. Увеличение проходного сечения воздушного жиклера способствует нарастанию коэффициента избытка воздуха, т. е. обеднению смеси, увеличение проходного сечения главного жиклера вызывает обогащение смеси. Самый выгодный состав смеси для характерных режимов работы двигателя достигается совместными действиями главного дозирующего устройства и системы холостого хода карбюратора.

Рис. 5. Схема главного дозирующего устройства с пневматическим торможением топлива:

1 поплавковая камера; 2 — воздушный жиклер; 3— эмульсионный канал; 4- распылитель; 5 — главный жиклер.

Современные карбюраторы имеют в основном схожие дозирующие системы (рис. 6). Они содержат большой 7 и малый 2 диффузоры, размещенные в главном воздушном канале 3, главный топливный жиклер 8, сообщенный с поплавковой камерой 7 и эмульсионной трубкой 6 с отверстиями, размещенной в эмульсионном колодце 9, воздушный жиклер 5 и распылитель 4, выходящий в главный воздушный канал 3.

Рис. 6. Главная дозирующая система

Постоянный состав горючей смеси обеспечивается путем пневматического торможения топлива с помощью воздушного жиклера 5, расположенного в верхней части эмульсионной трубки 6. При открывании дроссельной заслонки воздух поступает не только через диффузоры 7 и 2, но и через воздушный жиклер 5 в эмульсионную трубку б и тем самым снижает разрежение у топливного жиклера 8. Чем выше разрежение в диффузоре карбюратора, тем больше проходит воздуха через жиклер 5 и тем больше тормозится истечение топлива из поплавковой камеры.

Система не имеет подвижных элементов, поэтому она обладает достаточной стабильностью в работе карбюратора.

Главная дозирующая система двухкамерных карбюраторов (рис. 7) содержит главные топливные жиклеры 7 и 13, заглушки 12, размещенные в нижней части поплавковой камеры 2 и сообщенные с эмульсионными колодцами, в которых концентрично с зазором установлены эмульсионные трубки 3 и 7. Трубки представляют собой полые закрытые снизу цилиндры, имеющие радиальные отверстия на различной высоте.

Главные воздушные жиклеры 4 и 6 устанавливают преимущественно над эмульсионными трубками. Распылители выполнены в малых диффузорах 5 и снабжены каналами подвода горючей смеси. Дроссельные заслонки 14 и 15 соответственно первичной и вторичной камер кинематически связаны между собой таким образом, что вторая камера вступает в работу после открывания первой заслонки на 2/3 ее хода.

При небольшом открывании дроссельных заслонок разрежение в диффузорах невелико, поэтому оно не обеспечивает повышения уровня топлива в колодцах, а следовательно, и его подачу к распылителю. Топливо через фильтр 9 и топливный клапан 10, кинематически связанный с поплавком 11, поступает в поплавковую камеру, сообщенную через балансировочную трубку (канал) 8 с входным патрубком карбюратора.

В дальнейшем топливо из поплавковой камеры через жиклеры 1 и 13 поступает в эмульсионные колодцы, где смешивается с воздухом, и через распылители поступает в малые диффузоры карбюратора. Главная дозирующая система имеет широкие возможности для обогащения горючей смеси. Однако в ряде случаев на режимах больших нагрузок она не обеспечивает необходимый состав горючей смеси. С этой целью применяют дополнительные устройства.

Рис. 7. Главная дозирующая система двухкамерных карбюраторов

При работе ГДС воздух через главный воздушный жиклер 7 поступает в эмульсионные трубки, размещенные в эмульсионном колодце.

Рис. 8. Эмульсионная трубка.

Эмульсионная трубка (рис. 8) содержит корпус 4 с выходными отверстиями 2 и центральным каналом 5, посадочный 1 и уплотнительный 3 буртики. Короткая эмульсионная трубка, размещенная в колодце вторичной камеры, содержит четыре ряда отверстий, а длинная (в первичной) — пять.

Регулировка пускового устройства солекс 21083


Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:
  • две камеры с дроссельными заслонками;
  • дозировочная система камер;
  • переходные системы для обоих камер;
  • система холостых оборотов только для первой камеры.
Классификация Солекс карбюраторов по комплектации:
  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос карбюратора.
  3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:
  1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.
  2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
  3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

  1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
  2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
  3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:
  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Пневматический привод воздушной заслонки

Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Видео

В этом видео показывается, как нужно чистить Солекс карбюратор

Это видео о тюнинге малого диффузора карбюратора Солекс

Это общее видео по усовершенствованию карбюратора SOLEX.

Для уверенного запуска двигателя и последующей его нормальной работы необходима правильная регулировка привода воздушной заслонки карбюратора («подсоса»). При ее неверной регулировке, например, из-за того, что воздушная заслонка полностью не закрывается двигатель автомобиля может не запуститься вовсе . Если воздушная заслонка полностью не открывается это сразу сказывается на повышении расхода топлива кроме этого, отрегулировать обороты холостого хода становится практически невозможно.

— рожковый ключ (8мм) 2шт

Проверка работы привода заслонки

1. Снимаем крышку воздушного фильтра.

2. Полностью вытягиваем на себя рукоятку привода воздушной заслонки карбюратора («подсоса») .

Смотрим сверху на карбюратор. Воздушная заслонка должна быть закрыта. Зазоров между ее кромками и стенками смесительной камеры быть не должно.


воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

3. Полностью утапливаем рукоятку «подсоса».

Заслонка должна стать вертикально.


воздушная заслонка карбюратора 2108, 21081, 21083 солекс полностью открыта

Если воздушная заслонка полностью не закрывается или полностью не открывается необходимо провести регулировку ее привода.

Подготовительные работы

— Снимаем корпус воздушного фильтра с карбюратора.


снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка привода воздушной заслонки («подсоса»)

Полностью утапливаем рукоятку «подсоса»

Таким образом открываем воздушную заслонку карбюратора.

Ослабляем стопорный винт наконечника тяги привода на рычаге управления воздушной заслонкой

Одним ключом на 8 мм придерживаем втулку винта, а другим ослабляем затяжку винта.

Ослабляем затяжку винта фиксатора оболочки тяги


детали привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

Убеждаемся, что рукоятка «подсоса» утоплена до отказа

Рукой поворачиваем рычаг управления воздушной заслонкой до упора

В результате воздушная заслонка должна полностью закрыться перекрыв сечение первой камеры.


рычаг управления воздушной заслонкой повернут против часовой стрелки до упора

Устанавливаем расстояние между краем оболочки тяги и углом рычага расстояние 10 мм


расстояние 10 мм между краем рычага и краем оболочки тяги

Поворачиваем рычаг управления воздушной заслонкой обратно по часовой стрелке.

Воздушная заслонка полностью открыта и находится в вертикальном положении.

рычаг управления воздушной заслонкой повернут по часовой стрелке до упора

Затягиваем винт фиксатора оболочки и винт стопорящий наконечник тяги.

Слишком большое усилие при затяжке применять не надо, так как можно передавить оболочку и затруднить перемещение тяги. Перед затягиванием стопорного винта наконечник тяги утапливаем до отказа вправо, вовнутрь оболочки.

Несколько раз вытянув и утопив рукоятку «подсоса» убеждаемся, что заслонка полностью открывается и закрывается. Для более четкой фиксации положения воздушной заслонки, можно после проведения регулировки ослабить крепление оболочки тяги и сместить ее (оболочку) на пару миллиметров в сторону рычага управления воздушной заслонкой. После чего ее крепление опять затянуть.

По окончании регулировки, в случае необходимости, отрегулируйте обороты холостого хода (Озон, Солекс).

В случае затрудненного перемещения или подклинивания при движении рукоятки тяги привода воздушной заслонки, неполного открытия воздушной заслонки, необходимо установить причину этого.

Отсоединяем тягу от рычага и пробуем перемещать рукоятку. Если перемещение происходит свободно, то причина скорее всего в рычаге. Если нет, то меняем тягу привода в сборе.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на предмет выявления деформации, проверить состояние его стопорного шарика. Дефектные детали нужно заменить.

При снятом рычаге привода воздушной заслонки отшлифовываем напильником отлив на крышке карбюратора, к которому он крепится.

Более подробно о доработке и приведении в норму деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 изложено на страницах «Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс» и «Не работает «подсос» карбюратора Солекс».

Еще пять статей на сайте по регулировке карбюратора 2108, 21081, 21083 Солекс

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое:)

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с . Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал. – После того как двигатель поработал, глушим его. – Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания. – Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса. – Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки. – Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Термопривод воздушной заслонки

С правой стороны агрегата находится металлический цилиндр с крышкой в форме купола. Внизу от него идут 2 шланга ОЖ. Внутри этот цилиндр делится на две полости. В левой установлена биметаллическая пружина-спираль, которая через систему тяг управляет положением воздушной заслонки. Холодная спираль — заслонка закрыта. В левой части также имеется нихромовая нитка — она нужна для ускорения прогрева спирали. В правой части корпуса привода протекает охлаждающая жидкость.

Регулировка карбюратора «Солекс». Карбюраторы «Солекс»: устройство, регулировка, ремонт

Карбюраторы «Солекс» были выпущены на Димитровградском автомобильном заводе. Продукция производилась по французским лицензиям. Было выпущено около десяти различных модификаций данных карбюраторов для моторов разного объема. Их ставят на многие переднеприводные автомобили ВАЗ. Такая операция, как регулировка карбюратора «Солекс», является обязательной процедурой для владельцев отечественных автомобилей.

Прибор

Основная система учета топлива в приборе обеспечивает нормальную работу двигателя при пуске, а также при малых и средних нагрузках.Система дозирования позволяет получить более стабильную работу двигателя при серьезных нагрузках. Этот агрегат представляет собой конструкцию топливных и воздушных жиклеров. Эта система также оснащена трубками и распылителями.

Устройство холостого хода предназначено для обеспечения устойчивой работы автомобиля на холостом ходу. Система представлена ​​в виде топливных и воздушных клапанов, жиклеров, регулировочных винтов. Последние позволяют изменять качество и количество топливно-воздушной смеси. Итак, с помощью этих винтов производится регулировка карбюраторной смеси «Солекс».

Системы перехода служат для придания двигателю максимально плавного перехода на средний уровень нагрузки, а затем — на максимальный режим. Эти системы представляют собой топливные и воздушные жиклеры, отверстия и клапаны без возможности регулировки.

Экономайзер предназначен для обеспечения более стабильной работы двигателя на переходных режимах мощности. Такой узел состоит из диафрагмы, шарового клапана и топливного жиклера.

Эконостат предназначен для обогащения рабочей смеси во второй камере при выходе двигателя на скоростные режимы.При этом дроссельные заслонки полностью открыты. Он состоит из топливного жиклера, а также из впрыскивающей трубки.

Ускорительный насос служит для обогащения топливно-воздушной смеси в момент открытия дроссельной заслонки. Состоит из привода, диафрагмы, шарового крана, распылителя.

Пусковое устройство также имеет важное значение. Он обеспечивает двигателю надежность при запуске «на холодную». Часто требуется регулировка пусковой установки карбюратора «Солекс». Этот узел состоит из диафрагмы, рычажной системы воздушных и дроссельных приводов.

Замок открытия дроссельной заслонки вторичной камеры предназначен для придания двигателю более надежной и стабильной работы при движении, если он не нагревается. Дроссельная заслонка откроется только при определенных величинах открытия воздуха.

Эксплуатационные характеристики

Устройства типа «Солекс» представлены в виде современных конструкций. Детали для них изготавливают с высокой точностью из качественных материалов, которые имеют большой срок службы. В нормальных условиях эксплуатации регулировка карбюратора Солекс просто не требуется.Однако при длительном использовании некоторые комплектующие изнашиваются, а дозирующие детали загрязняются. Эти процессы могут сопровождаться отклонением технических параметров от заводских норм. Кроме того, ресурс снижается при использовании некачественного бензина, в составе которого есть смолы и другие загрязнения.

Благодаря конструктивным особенностям этот механизм привязывается к качеству топлива, а также к точности, с которой должна производиться регулировка карбюратора Солекс. Для сравнения: к деталям типа «Озон» таких требований нет.

Техническое обслуживание и регулировка

Хотя современные карбюраторы значительно отличаются высокой надежностью, иногда необходимо проводить процедуры очистки и обслуживания их элементов. При достижении определенного пробега следует принимать профилактические меры. Иногда может потребоваться регулировка карбюратора «Солекс».

Периодичность профилактики и регулировки устройства зависит от условий эксплуатации автомобиля. Если это большой город, то потребность в обслуживании может возникать чаще.Если машина используется для редких выездов за город летом, то в течение года можно вообще не обслуживать этот узел.

Техническое обслуживание даже без демонтажа конструкции. Не разбирая, достаточно промыть устройство внутри и снаружи. Без снятия регулировка поплавковой камеры карбюратора «Солекс», регулировка холостого хода и некоторые другие операции.

Установка триггера

Как производится? Это можно сделать как с полным демонтажем детали, так и без него.Регулировка заключается в установке зазора в дроссельной и воздушной заслонках первичной камеры. Также необходимо отрегулировать пусковое устройство по частоте вращения коленчатого вала. В целом регулировка карбюратора «Солекс» — не слишком сложная процедура.

Настройка со снятием

Для работы по первому способу необходимо снять устройство. Далее карбюратор нужно перевернуть так, чтобы дроссельные заслонки оказались вверху. Затем нужно повернуть до упора рычаг против часовой стрелки, который управляет воздушной заслонкой.Его следует контролировать с помощью зазора в виде хвостовика у нижней кромки дроссельной заслонки.

Карбюраторы разных модификаций имеют свои зазоры. Если вам нужна более точная регулировка пусковой установки карбюратора «Солекс», то это можно сделать с помощью регулировочного винта.

Быстрая настройка

Когда необходимо выполнить настройку максимально быстро, можно настроить триггерную систему прямо на автомобиле. Необходимо контролировать частоту вращения коленчатого вала. Для этого запустите двигатель без воздушного фильтра, а затем установите обороты около 2800-3000.Далее нам нужно открыть воздушную заслонку на треть пути с помощью отвертки. После этого его отпускают, и с помощью регулировочного винта устанавливают обороты на 100 единиц меньше.

Карбюратор Солекс. Регулировка холостого хода

Эта процедура является одной из важнейших операций при настройке и обслуживании карбюратора. Его цель — получить от мотора стабильную и устойчивую работу на минимальных рабочих частотах двигателя.

Не переусердствуйте с этой регулировкой слишком часто.Если автомобиль используется активно, достаточно будет отрегулировать карбюратор в начале сезона.

Для этой процедуры задействуйте газоанализатор и тахометр, которые будут контролировать содержание токсичных веществ в выхлопных газах автомобиля. По количеству таких компонентов можно определить, в каком состоянии находится двигатель и карбюратор «Солекс» (регулировка качества смеси при этом не требуется).

При проведении данной процедуры следует стараться избегать популярной ошибки, которую часто допускают автослесари на СТО.В своем стремлении свести количество угарного газа к минимуму механики, они переедают горючую смесь. В результате таких действий увеличивается количество ядовитых газов.

Первый шаг

Перед началом работы хорошо прогрейте двигатель. Также необходимо убедиться, что в автомобиле работает зажигание.

На таком устройстве, как карбюратор «Солекс», регулировка холостого хода осуществляется с помощью специальных винтов. Первый служит для регулировки количества смеси, второй отвечает за качество.Дабы исключить выполнение данной процедуры неквалифицированными специалистами, сделано следующее: винт, отвечающий за качество, разработчики спрятали глубоко в канале корпуса устройства.

Для настойки подключить к выхлопной трубе газоанализатор, после чего прогреть двигатель на холостом ходу. Затем с помощью первого регулировочного винта и тахометра установить частоту вращения коленчатого вала около 900 оборотов. Второй регулирующий элемент пытается добиться содержания токсичных газов в выхлопе на уровне 0.5-1,2%.

Далее нужно дать двигателю поработать еще немного, а потом еще раз проверить содержание угарного газа. При необходимости на таком устройстве, как карбюратор «Солекс», качественная регулировка выполняется с помощью первого винта. Его следует очень медленно вращать сначала на пол-оборота, затем на четверть и так далее, пока значение содержания ядовитых газов не достигнет требуемых значений.

На следующем этапе мы переходим к настройке количества. В этом случае необходимо восстановить частоту до 850 оборотов.Если движок после этой настройки не хочет стабильно работать, нужно запустить весь процесс заново.

В общем, на таком технически важном элементе, как карбюратор Солекс, регулировка холостого хода — очень простая процедура, с которой справятся даже начинающие автомобилисты.

Регулировка поплавкового механизма

Это одна из важнейших операций при обслуживании и настройке карбюратора. Этот механизм обеспечивает нормальную работу практически всех основных узлов карбюратора и мотора.

Устройства «Солекс» не оборудованы системами визуального контроля уровня. Карбюраторы должны быть разобраны для процедуры настройки.

Регулировать поплавковый механизм можно при снятой крышке устройства. Регулировка поплавка карбюратора «Солекс» происходит в три этапа. Прежде чем приступить к работе, нужно убедиться, что скоба свободно качается на своей оси. Также нужно следить, чтобы на язычке механизма не было вмятин и других повреждений.

Первый шаг

Сначала пытаемся отрегулировать взаимное расположение поплавков на кронштейне.Также убедитесь, что они правильно расположены относительно элементов поплавковой камеры и крышки. Если он отличается от правильного, то установить оптимальный уровень топлива будет очень сложно.

Наилучшие результаты регулировка уровня топлива карбюратором «Солекс» даст только в том случае, если предварительно сделать шаблон из пластика или плотного картона. Затем монтируют крышку карбюратора и плавают на максимально ровной поверхности. После этого приложите к крышке шаблон так, чтобы поплавки располагались в максимальных точках.Между этими частями должен быть зазор в 1 мм.

Второй этап

Не меняя положения крышки, регулируем зазор между нижними выступами поплавков. Все манипуляции происходят при закрытом клапане.

Третий этап

Здесь нужно поставить крышку горизонтально. Затем отрегулируйте ход иглы клапана. Он должен быть около двух миллиметров. При необходимости регулировка уровня топлива карбюратора «Солекс» осуществляется подгибанием ограничителя хода поплавков.

Когда процесс завершится, можно воспользоваться тем, что снимается крышка и проверяется топливный кран на герметичность. Для этого закройте пальцем отверстие возвратного штуцера, а затем плотно вставьте в отверстие наконечник сжатой резиновой груши. Если перевернуть крышку, груша примет свой первоначальный вид. Это означает, что клапан полностью открыт.

Кстати, о различных секретах данных регулировочных устройств написано в многочисленных книгах, например «Карбюраторы «Солекс» — устройство, регулировка, ремонт».Хотя современные карбюраторы представляют собой довольно сложные устройства, входящие в систему питания автомобиля, их настройка требует лишь внимания и небольшого опыта. Чтобы регулировать эти механизмы, не нужно быть продвинутым автомехаником.

Все это доступно даже начинающим автомобилистам. Не бойтесь настраивать это устройство самостоятельно, ведь от правильной настройки этого узла зависит очень многое – и расход топлива, и поведение автомобиля на дороге.

Заключение

Если вы не уверены, что справитесь сами с настройкой карбюратора, то всегда сделает мастер один из многочисленных СТО.Но, разумеется, такая услуга не бесплатна. А так как операция требует многочисленных повторений, лучше научиться производить ее самостоятельно.

р>

Карбюратор солекс 21083 и его устройство

Емкость Солекc 21083 широко используется в автомобилях с бесконтактной системой зажигания. Этот тип карбюратора относится к типу эмульсионных и оснащен двумя камерами с серийным открытием дроссельной заслонки.

Данная модель 21083 относится к базовой модификации карбюратора, которая имеет самое узкое сечение диффузоров (21х23).Также устройство рассчитано на поперечно «зубилый» двигатель объемом 1,5 литра. Многие автовладельцы предпочитают использовать именно этот тип карбюратора, в связи с тем, что его можно изготовить из Солекса любой модификации.

Также стоит отметить, что коробка Солекс 21083 считается уникальной в своей категории, т.к. ее можно при необходимости проточить практически под любой номинал диффузоров.

И в то же время специалисты Солекс 21083 не рекомендуют устанавливать на автомобили, с объемом двигателя выше 1.5 литров. Из-за того, что на больших оборотах из-за малого сечения ДБ этот карбюратор будет захлебывать двигатель.

Этот тип карбюратора дает обедненную смесь, и если вы хотите улучшить динамику своего автомобиля, рекомендуем ставить форсунки с большим сечением. Ниже представлена ​​схема карбюратора солекс 21083.

Рассмотрим подробнее, что из основных элементов нашего устройства.

Устройство карбюратора Солекс 21083

1– Рычаг рычага привода второй камеры; 2 — винт регулировки количества смеси на холостом ходу; 3 — сектор обогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — специальный винт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — дроссельный рычаг второй камеры; 13 — блок рычагов управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллического пускового устройства.

Рекомендуемая статья: Купить новый автомобиль до 400000 рублей реально

Теперь рассмотрим подробнее устройство карбюратора ВАЗ 21083 Солекс. Кто любит ставить на тюнингованную ВАЗ 2106. Детали чехла.

1 — ось для поплавка; 2 — игольчатый клапан; 3 — поплавок; 4 — специальная прокладка крышки карбюратора; 5-стартовая крышка; 6 — винт; 7 — диафрагма пускового устройства; 8 — специальная прокладка; 9 — рычаг воздушной заслонки; 10 — жиклер холостого хода; 11 — электромагнитный запорный клапан; 12 — патрубок подачи горючей смеси; 13 — крышка карбюратора; 14 — топливный фильтр; 15 — корпус в сборе с исполнительными рычагами полуавтоматического пускового устройства; 16 –винты регулировки воздушной заслонки пускового зазора и открытия первой камеры дроссельной заслонки; 17 — специальный хомут для фиксации корпуса биметаллической пружины; 18 — жидкостная камера; 19 – корпус в сборе с биметаллической пружиной; 20 — биметаллический пружинный экран.

Рассмотрим устройство карбюратора ВАЗ 21083 Солекс, детали кузова:

Схема карбюратора Солекс 21083

1 — винт регулировки количества подаваемой смеси на холостом ходу; 2 — провод концевого выключателя электроэкономайзера принудительного холостого хода; 3 — блок подогрева карбюратора; 4 — диафрагма ускорительного насоса; 5 — крышка ускорительного насоса; 6 — рычаг привода ускорительного насоса; 7 — привод кулачка ускорительного насоса; 8 — крышка экономайзера режимов мощности; 9 — диафрагма режимов мощности экономайзера; 10 — режимы мощности экономайзера реактивного топлива; 11 — клапан режимов мощности экономайзера; 12 — форсунки с клапаном подачи топливной смеси на ускорительный насос; 13 — дозаторы основных систем учета; 14 — форсунки воздушной магистрали с эмульсионными трубками; 15 — главные топливные жиклеры; 16 — корпус карбюратора; 17 — регулировочный винт дроссельной заслонки; 18 — стопор регулировочного винта; 19 — пробка-заглушка; 20 — дроссельная заслонка второй камеры; 21 — ось дроссельной заслонки второй камеры; 22 — дроссельная тяга открытия первой камеры; 23 — блок дроссельной заслонки с рычагом управления дроссельной заслонкой; 24 — пружина возвратной заслонки дроссельной заслонки первой камеры; 25 — ведомый рычаг привода дроссельной заслонки второй камеры; 26 — ведущий рычаг привода дроссельной заслонки второй камеры; 27 — пружина рычага привода дроссельной заслонки второй камеры; 28 — дроссельная заслонка первой камеры; 29 — пружина возвратного клапана дроссельной заслонки второй камеры; 30 — колпачок винта регулировки (состава) качества подаваемой смеси на холостом ходу; 31 — ось дроссельной заслонки первой камеры; 32 — винт регулировки качества смеси холостого хода

Рекомендуемый артикул: Тойота Ленд Крузер — неубиваемый покоритель бездорожья

Карбюраторы Солекс 21083 устанавливаются на автомобили с бесконтактной системой воспламенения топливной (горючей) смеси.Этот карбюратор эмульсионного типа, имеет две камеры с последовательным открытием дроссельных заслонок. Устройство имеет уравновешенную поплавковую камеру, систему отсоса картерных газов за дроссельной заслонкой, подогрев первой зоны дроссельной заслонки.

Карбюратор оснащен двумя основными дозирующими системами, второй и первой камеры, системой холостого хода с системой перехода первой камеры. Система переходной второй камеры, экономостат, экономайзер силовых режимов, полуавтомат пуско-ускорительного мембранного насоса.

При принудительной работе на холостом ходу автоматически включается экономайзер. На автомобили, оборудованные датчиками расхода топлива, можно установить карбюратор Солекс 21083 1107010, отличающийся от базовой модификации отсутствием сливной трубки для топлива.

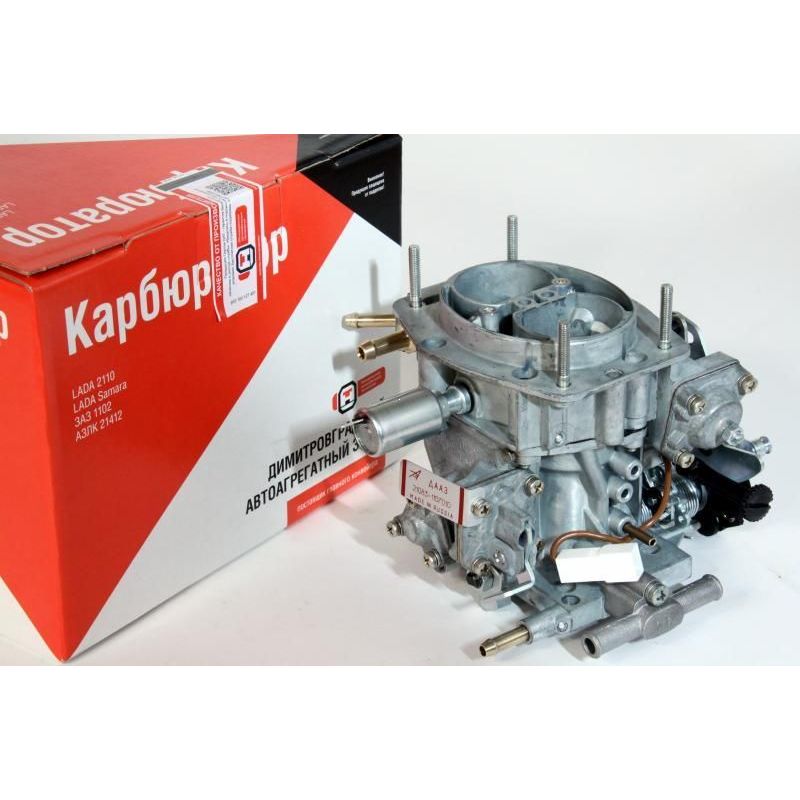

Карбюратор Солекс 21083, который стоит около 4500 рублей (150$) и остается приемлемым для автомобилистов, заслужил свое признание отличными техническими характеристиками и экономичностью. Кроме того, поломки карбюратора Солекс 21083, встречающиеся достаточно редко, легко ремонтируются, если соблюдать инструкцию по их устранению.

Некоторые автолюбители предпочитают настраивать заводской карбюратор Солекс 21083 под свои предпочтения, увеличивая его мощность, а значит и разгон своего автомобиля. Существует несколько вариантов правильного тюнинга карбюратора Солекс 21083, так что при желании вы сможете серьезно улучшить характеристики своего автомобиля в целом.

И напоследок можно посмотреть видео о ремонте карбюратора солекс 21083:

Углеводы на продажу

ВИНТАЖНЫЕ КАРБЮРАТОРЫ НА ПРОДАЖУ

В дополнение к другим линиям восстановленных компонентов двигателей для ранних моделей VW. транспортных средств, Vintage Werks поддерживает инвентарь перестроенных ранних карбюраторы того же типа, что и на VW Beetle и Transporter мощностью 25 и 36 л.с. двигатели в производстве до конца 1960 модельного года.Мы иметь дело только с оригинальными заводскими карбюраторами, т.е. немецкими Solex 26VFIS или 28PCI с изменяемой струей в зависимости от года и заявление. Недавно по просьбам клиентов мы добавили в нашу линейку карбюраторов 28 ПИКТ, 28 ПИКТ-1, 28 ПИКТ-2 и 30 карбюраторов ПИКТ-1. Все карбюраторы были восстановлены способом, описанным в разделе наша «Страница восстановления» и была повторно собрана с тщательным вниманием правильному функционированию рычажного механизма, ускорительного насоса и шарового проверки и, где применимо, дроссельной цепи.Кроме того, все сопрягаемые поверхности были заново обработаны. обеспечить правильную посадку внутри и с коллектором. То карбюраторы продаются готовыми к установке в двигатель в комплекте с коллектором прокладка.

ВОССТАНОВЛЕННЫЕ КАРБЮРАТОРЫ НА ПРОДАЖУ:

SOLEX 26 VFIS — запросите информацию о наличии и ценах или см. рекламу SAMBA

26VFIS, очень простая форма карбюратора с нисходящим потоком, поставлялась с двигателем мощностью 25 л.Он полагался исключительно на движение воздуха через трубку Вентури для испарения бензина из поплавковой камеры и, следовательно, имел некоторые колебания при ускорении.

















SOLEX 28 PCI — запросите информацию о наличии и ценах или см. рекламу SAMBA

28PCI был представлен в октябре 1952 года для двигателя мощностью 25 л.с., который оставался в производстве до декабря 1953 года, наряду со многими другими изменениями в VW Beetle, и оставался в эксплуатации на всех автомобилях VW Beetle и транспортерах с двигателем мощностью 36 л.с. до конца производства в августе 1960 года. .

28PCI предлагает усовершенствование по сравнению со своим предшественником за счет наличия ускорительного насоса, который помогает двигателю ускоряться и работать. Важные изменения гидродинамических характеристик 28PCI сопровождались введением двигателя мощностью 36 л.с. в декабре 1953 г. и снова, когда двигатель мощностью 36 л.с. был реконфигурирован в августе 1954 г. Спецификации гидродинамических установок и номера шасси см. на странице «Технические данные».



SOLEX 28 PICT — Узнайте о наличии и ценах или посмотрите рекламу SAMBA

SOLEX 28PICT был представлен в 1961 модельном году с двигателем мощностью 40 л.с. (1192 куб. См) как для автомобилей Beetle, так и для транспортных средств.Этот карбюратор сохранил тот же размер горловины, что и его предшественник 28 PCI, но в отличие от него имел автоматическую схему дроссельной заслонки. Кроме того, корпус карбюратора был полностью переработан: контур ускорительного насоса был установлен с правой стороны карбюратора, а не спереди. Также очевидны другие существенные внутренние изменения, включая размещение различных форсунок и способ их конструкции. 28 PICT оставался на вооружении с 1961 по 1963 год, когда его заменили на 28 PICT-1, который был практически идентичен 28 PICT, за исключением схемы автоматического дросселя.Первый имел поршень, приводимый в действие вакуумом, который приводил в действие дроссельную заслонку, тогда как последний был оснащен сменной вакуумной диафрагмой. 28 PICT-1 использовался на более поздних двигателях мощностью 40 л. более ранние версии тем, что у него есть внешняя пружина возврата, такая как карбюраторы 30 PICT-1 и более поздние, чтобы помочь вернуть рычаг акселератора в режим холостого хода.Все три версии карбюратора 28 PICT имеют топливный контур активной мощности, который всасывает топливо непосредственно из поплавковой камеры под нагрузкой двигателя или высокими оборотами двигателя. Дополнительную информацию, включая технические характеристики форсунок и номера шасси, можно найти на странице «Технические данные».

SOLEX 30 PICT-1 — узнать о наличии и ценах или посмотреть рекламу SAMBA

Карбюратор 30 PICT-1 был впервые представлен с новым двигателем большего объема 1300 на VW Beetle 1966 модельного года.Он продолжал эксплуатироваться до 1967 года на двигателе 1500, но был заменен в 1968 году на 30 PICT-2, который был первым карбюратором с контролем выбросов в том году. Карбюратор 30 PICT-1 внешне очень мало отличается от 28 PICT-1 и практически полностью имитирует конструкцию, за исключением большего горла и трубки Вентури. Три версии карбюратора 30 PICT-1 появились на двигателях Beetle и Transporter в 1966 и 1967 годах. Обозначенные как VW47-1, VW75-1 и VW105-1, первые две использовались на двигателе 1300 в 1966 году и имели неактивное топливо. схема.В третьей версии, VW105-1, возобновилось использование силового топливного контура, как и в более ранних карбюраторах 28 PICT, но без шаровой проверки в галерее. Это позволяет этому карбюратору более эффективно всасывать топливо непосредственно из поплавковой камеры, чем более ранние карбюраторы 28 PICT и их производные.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
