Устройство гидравлического домкрата бутылочного типа: Домкрат гидравлический — конструкция, применение, классификация и виды, правила выбора

Содержание

Домкрат гидравлический — конструкция, применение, классификация и виды, правила выбора

Гидравлические домкраты – это стационарные, переносные или передвижные устройства, предназначенные для вертикального перемещения опирающегося на них груза. Необходимое для подъёма усилие создаётся действием рабочей жидкости, в качестве которой, как правило, используются специальные марки масел. Жидкость оказывает равномерное давление по всей площади, обеспечивая высокое подъёмное усилие. Благодаря этому гидравлические домкраты являются наиболее грузоподъёмными из всех устройств и обладают многими эксплуатационными преимуществами.

Конструкция

Основными элементами конструкции являются плунжер и рабочий цилиндр. В малом поршне, посредством системы нагнетания формируется равномерное давление, которое передаётся в большой. Благодаря этому возрастает общее давление на плунжер и начинается его вертикальное движение. Таким образом, при приложении малого усилия возможно получение значительной подъёмной силы на большой площади штока.



В самом простом варианте гидравлический домкрат состоит из следующих компонентов:

  • Привод-поршень с гидравлическим маслом и системой нагнетания давления механического или электрического типа.
  • Гидравлическое распределительное устройство, направляет созданную силу в требуемом направлении.
  • Масляный фильтр. Производит очистку масла от загрязнения для обеспечения равномерности среды.
  • Система регулировки давления. Включает в себя клапан сброса для возврата плунжера в исходное положение.
  • Насос для нагнетания рабочей жидкости.

Грузоподъёмность домкрата может составлять от 1,5 до 1000 и более тонн, что является наилучшим показателем среди данного класса устройств.

Применение, преимущества и недостатки

Сфера применения гидравлических домкратов охватывает многие области деятельности – от бытового применения до строительства многотонных сооружений. В первую очередь это автосервис, где широкое применение получили ромбовые и подкатные домкраты. Широкое применение данный тип устройств получил при монтаже и ремонте промышленного оборудования, установке металлоконструкций. Используются грузоподъёмные домкраты и в строительстве, в частности при ремонте и реконструкции зданий. Если говорить в целом, то гидравлический домкрат применяется везде, где необходимо обеспечить подъём или перемещение тяжелого груза и его продолжительную фиксацию.

Основными преимуществами гидравлического домкрата являются:

  • высокая грузоподъёмность;
  • коэффициент полезного действия порядка 80%;
  • небольшое рабочее усилие;
  • плавный ход и точное позиционирование, не зависящее от шага витка винта;
  • высокая жесткость конструкции.

Основные недостатки – сравнительно большая высота штока, что затрудняет работу с грузами имеющими низкий клиренс, а также сложность обслуживания и ремонта.

Классификация устройств

Существуют различные типы гидравлических домкратов как универсальные, так и специализированные, предназначенные для выполнения узкого круга работ.

Из наиболее часто используемых видов отметим следующие:

  • бутылочные – состоят из вертикального штока и системы нагнетания масла;
  • телескопические – в качестве штока используется поршень выдвижной конструкции, что позволяет увеличить максимальную высоту подъёма груза;
  • ромбовые – удобны для подъёма всего транспортного средства с четырьмя точками приложения усилий.
  • подкатные – домкрат на тележке с небольшой рабочей высотой, применяется преимущественно для ремонта автомобилей и оборудования;



  • двухштоковые – устройства со вторым поршнем и увеличенной максимальной грузоподъёмностью. Применяются в автомастерских, для гнутья металлоконструкций и в других целях.

Основные правила выбора

При выборе гидравлического домкрата необходимо определиться с его конструкцией в зависимости от назначения устройства. Следует учесть максимальную массу и площадь поднимаемого груза, возможно для решения задачи понадобится несколько устройств. Грузоподъёмность подбирается исходя из максимального веса груза с 10-15% запаса во избежание предельных нагрузок.

Также необходимо учесть следующие параметры:

  • высота подъёма груза;
  • рабочая высота домкрата – наименьшее расстояние от верха штока до основания;
  • состав гидравлического масла и его стойкость к высоким и низким температурам;
  • усилие, которое необходимо приложить на привод;
  • тип привода;
  • скорость сброса давления – влияет на возврат штока в нижнее положение. Наилучшие показатели у устройств с двухсторонними клапанами;
  • размеры и вес домкрата.

Все эти параметры есть в паспорте устройства и указаны в каталогах производителей. Многообразие имеющихся на современном рынке конструктивных решений позволяет свободно подобрать домкрат полностью соответствующий вашим техническим и эксплуатационным требованиям.

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

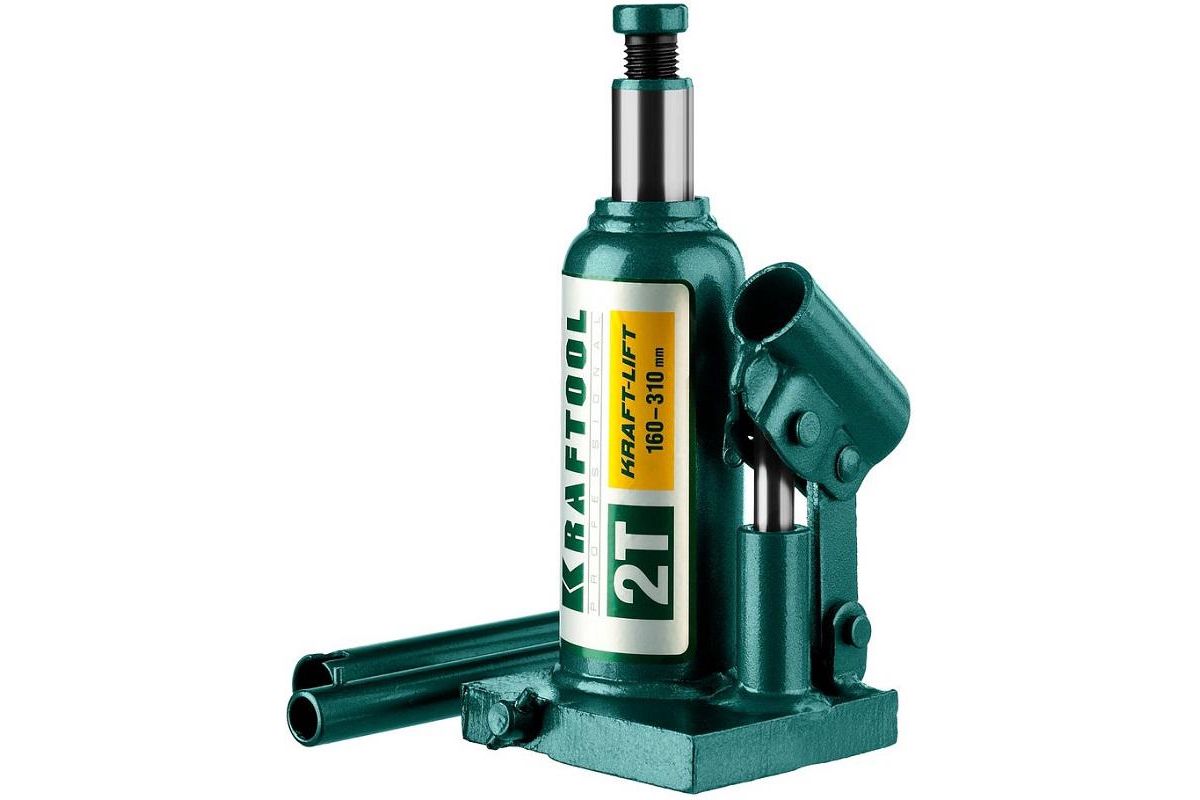

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

  • бутылочный и подкатной;
  • зацепной;
  • ромбовидный;
  • гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Обратите внимание!

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

На заметку!

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

  • масло, которое заливают в цилиндр, является рабочей жидкостью;
  • рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
  • первоначальное усилие создается с помощью ручного, плунжерного насоса;
  • чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Важно!

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

Устройство бутылочного гидравлического домкрата схема

Главная » Блог » Устройство бутылочного гидравлического домкрата схема

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  •  Двухштоковый бутылочный Рис 3.
Рис 2. Домкрат одноштоковый Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

  Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.
То что вам предлагает Яндекс То что вам предлагает Google

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

  • бутылочный и подкатной;
  • зацепной;
  • ромбовидный;
  • гибридный.
У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

  • масло, которое заливают в цилиндр, является рабочей жидкостью;
  • рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
  • первоначальное усилие создается с помощью ручного, плунжерного насоса;
  • чтобы привести в движение плунжер, нужно переключить рычаг.
Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

Подкатной гидравлический домкрат бутылочного типа

Необходимость подъема грузов на небольшую высоту без их перемещения возникала всегда. Раньше для этих целей привлекалось несколько человек с разными приспособлениями. Но с изобретением домкрата производить подъем стало возможным одному человеку. Широкое распространение получили гидравлические домкраты. Используют их как в быту, так и на производстве. Отличаются между собой грузоподъемностью, конструктивным исполнением, высотой подъема и габаритами. Принцип действия одинаков для всех.

Основное предназначение гидродомкрата это:

  • поднятие груза;
  • фиксация на заданной высоте;
  • перемещение.

Принцип работы

Принцип работы гидравлических домкратов основан на двух физических закона. Первый закон — это перетекание жидкости в сообщающихся сосудах. Второй закон — увеличение мощности за счет изменения площади прилагаемого усилия. Такой способ используется в прессах. Данное устройство называется мультипликатор.

С помощью мультипликатора давление жидкости, создаваемое насосом, увеличивается в несколько раз. Этого достаточно, чтобы поднять груз вес, которого не больше тонны. Приложенная нагрузка при этом составляет несколько килограммов.

Перекачивание рабочей жидкости осуществляется ручным насосом. Плунжер перемещается за счет рычага. Обратный клапан, выполненный винтовым, предотвращает обратное движение жидкости. При повороте против часовой стрелки происходит прекращение его работы.

Перед тем как начать пользоваться домкратом, его следует установить на ровную, нескользящую поверхность. Затянуть обратный клапан. Работая рычагом, поднять шток на нужную высоту. После окончания работ вывернуть винт клапан. Опустить шток.

Классификация гидравлических подъемников

На современном рынке представлено множество видов подъемников, но среди них выделяются следующие:

  1. Бутылочные.
  2. Подкатные.
  3. Зацепные.
  4. Ромбовидные.
  5. Гибридные.
Гидравлический домкрат бутылочного типа

Обладает самой простой конструкцией и широко используется. Им можно поднимать грузы от 2 тонн до 100 тонн. Автолюбители обычно приобретают модели с грузоподъемностью 5 тонн. Бутылочные модели выпускаются в вертикальном исполнении.

Они снабжаются опорной площадкой с большой площадью, имеют компактный вид. Для увеличения высоты подъема конструкцию делают двухштоковой. Двухштоковый домкрат имеет две модификации.

В первом случае второй шток имеет резьбовое соединение, за счет которого выкручивается. После этого гидравликой поднимается первый. Во втором случае шток телескопический. Начало движения второго элемента начинается после того, как первый закончит движение.

Подкатные домкраты

Это бутылочная модель, которая расположена горизонтально и помещена на колесную тележку. Тележка на колесах помещается под объект. Рычагом накачивается давление, шток выходит и приводит в действие подхват с подъемным рычагом. Опускание производится за счет откручивания обратного клапана. Только отличие в том, что крутить требуется не винт, а рычаг, которым производился подъем. Подкатные домкраты можно встретить в каждом шиномонтаже.

Зацепные домкраты

Применяются в тех местах, где расположение стационарной модели невозможно. Им можно зацепить и приподнять груз, если под ним расстояние в 15 мм. Также зацепные модели имеют шаговую регулировку.

Ромбовидные домкраты

Названы так из-за своей подъемной конструкции. Четыре каркасных элемента, соединенные шарнирами, образуют ромб. Такими моделями, только винтовыми, пользовались автолюбители в СССР. Подъем осуществляется за счет изменения углов между каркасными элементами.

Гибридные модели

Совмещают в своей конструкции части подкатного и бутылочного домкратов. Конструктивно выполняются двухуровневыми. Ими пользуются автосервисы, потому что на обслуживание приезжают автомобили разных производителей. Гибриды имеют две подъемные площадки.

Первая поднимается над уровнем пола на высоту 375 мм, а вторая до 690 мм. В качестве привода используется рычаг или ножная педаль. Для облегчения работы гибридные модели оснащают электромеханическим приводом.

Устройство домкрата

Несущая конструкция гидравлического домкрата — это корпус. Изготавливается он из чугуна или прочной стали. На него воздействует веса поднимаемого груза, а кроме этого корпус является резервуаром для масла и направляющей для штока.

Залитое масло является рабочей жидкостью. Оно давит на поршень, заставляя его подниматься. Первоначальное усилие создает плунжерный, ручной насос. Плунжер приводится в действие рычагом. Клапан устроен так, что удерживает поршень со штоком в рабочем положении.

Такая конструкция применяется во всех гидравлических домкратах. Поэтому схему устройства гидравлического домкрата бутылочного типа можно найти в любом учебнике или пособии, связанном с гидравликой и гидроприводом.

Достоинства и недостатки

Среди достоинств следует отметить, что гидравлический привод засчет несжимаемости рабочей среды достигает больших мощностей. Коэффициент полезного действия достигает 80%. Благодаря жидкой рабочей среде подъем и опускание происходит плавно.

К недостаткам можно отнести то, что конструкция имеет большие габаритные размеры высоты. Поэтому в отличие от механических моделей расстояние до поднимаемого груза больше. Жидкая среда не позволяет точно задать высоту опускания.

Масло, находящееся внутри, при горизонтальном хранении может вытекать через уплотнители. А для приведения в рабочее состояние необходимо залить новую порцию масла и покачать для удаления воздуха.

Выходят из строя гидравлические приборы довольно часто, а их ремонт — дорогая часть расходов. Поэтому для них рекомендовано постоянное сервисное обслуживание.

Ремонт подкатного гидравлического домкрата своими руками

Подкатные домкраты имеют механическую и гидравлическую части, которые нуждаются в обслуживании и ремонте. Если для гидравлики отсутствие масла — это причина отказа в работе, то элементы механической конструкции подвержены разрушению. Их можно починить, отремонтировать, заменить или сделать новыми.

Утечки рабочей жидкости происходят через сальники, уплотнители, прокладки. Чтобы отремонтировать домкрат в домашних условиях, необходимо приобрести в магазине ремонтный комплект. Произвести разборку и сборку в следующей последовательности:

  • Приготовить емкость для сбора масла.
  • Гаечным или накидным ключом открутить крепления.
  • Извлечь поршень со штоком и клапан.
  • Корпус и детали проверяются на наличие коррозии. При ее обнаружении такие участки следует зачистить. Удалить грязь.
  • Проверить шток на наличие искривления. Если он изогнут, то выправить его вряд ли удастся.
  • Перепускающий клапан осматривается на механические повреждения. Если таковые имеются, его следует заменить. Если повреждений нет, клапан стоит промыть, чтобы исключить загрязняющие факторы, которые препятствуют шарику перекрывать седло.
  • Слить старое масло. Используя насос, выгнать все масло.
  • Корпус и насос желательно промыть. Для этого нужно заливать внутрь керосин или бензин.
  • Заменить резиновые уплотнители.
  • Заправить свежим маслом.
  • Прокачать для удаления пузырьков воздуха.

Прокачка используется для повышения эффективности работы домкрата после того, как его пытались отремонтировать. Процедура не вызывает трудностей. Открутив заливную пробку и повернув клапан против часовой стрелки, нужно интенсивно покачать рычаг.

Воздух, оставшийся в рабочей камере, будет вытеснен жидкостью в резервуар для ее хранения. Закрутите клапан и установите крышку на место. Правильно проделанные действия позволят домкрату работать как новому.

Гидравлический домкрат: виды, устройство, принцип работы

Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.

Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

  1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
  2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
  3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Принцип работы гидравлического домкрата

Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).

Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.

Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.

При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.

Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.

Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.

Устройство подкатного гидравлического домкрата

Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.

Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.

Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.

После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.

Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

  • Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
  • Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
  • Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
  • Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

  1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
  2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
  3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
  4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Гидравлический домкрат: устройство, как прокачать своими руками и принцип работы

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Фото устройства гидравлического домкрата

Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.

Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.

Устройство для подъема груза применяется для:

  • Фиксации;
  • Перемещения;
  • Поднятия тяжелых деталей;
  • В строительных сферах;
  • При разборке автомобиля, замене колес и пр.

При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.

Устройство гидродомкрата

Схема принципа работы и устройства гидравлического домкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

  • Подвижного поршня;
  • Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
  • Жидкой среды. В роли нее выступает машинное масло;
  • Рычаги;
  • Клапаны;
  • Плунжеры.
  1. На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
  2. Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
  3. За счет клапана масло не перетекает обратно в корпус.
  4. Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
  5. Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

  • Высокие показатели мощности;
  • Простота эксплуатации;
  • Высокий КПД, достигающий 80 процентов;
  • Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

  1. Устройство не может поднять груз с небольшой высоты.
  2. Невозможность устанавливать уровень опускания деталей.
  3. Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
  4. Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
  5. Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
  6. Подъем осуществляется циклично.
  7. Устройство такого типа достаточно дорогое.
  8. Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

  1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
  2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
  3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
  4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
  5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

Ремонт и прокачка

Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.

К самым распространенным поломкам гидравлических домкратов можно отнести следующие:

  • Недостаток масла;
  • Избыток воздуха внутри;
  • Образование ржавчины, грязи;
  • Деформированный шток.

В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.

  1. По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
  2. Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
  3. Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
  4. Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
  5. Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
  6. Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
  7. Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
  8. Зачистите все детали после слива, замените манжеты, прокладки.
  9. Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
  10. Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.

Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.

Рейтинг статьи — рейтинг материала: 4,50 из 5 Loading…

Принцип устроиства гидравлического домкрата бутылочного типа и особенности его работы

В наши дни уже не требуется множество людей, чтобы поднять на какой-либо уровень высоты большой груз. Производство домкратов позволило усовершенствовать процессы строительства и ремонта автомобилей, поскольку использование данного устройства связано с наименьшими расходами и безопасностью при осуществлении подъемов груза.

Домкрат бутылочного типа осуществляет поднятие груза на большую высоту, грузоподъемностью в 2-100 тонн и больше.

Наличие домкрата в любом гараже облегчает ремонт личного автомобиля, одновременно повышая уровень его эффективного использования. Механизм приводит в действие гидравлика. Различают гидравлические домкраты по особенностям конструкций. Они могут иметь один или два плунжера, а также определенный тип устройства привода. Например, механизм с ручным приводом имеет возможность периодического действия, а электрический — действует непрерывно.

Делят гидравлические подъемные механизмы на основе типа конструкции на бутылочные домкраты и подкатные. Бутылочный домкрат принадлежит классу подъемных видов оборудования. Устройство осуществляет поднятие груза на большую высоту. Такие механизмы обладают грузоподъемностью, составляющей 2-100 тонн и больше.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Вернуться к оглавлению

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

  1. Рукоятки.
  2. Насоса.
  3. Клапана.
  4. Резервуара.
  5. Цилиндра.
  6. Штока.
  7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

  1. Корпус.
  2. Плунжер выдвигаемый (поршень).
  3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

  1. Спирт.
  2. Вода.
  3. Технический глицерин.
  4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Вернуться к оглавлению

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 — 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

  1. Максимальной плавности работы домкрата.
  2. Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
  3. Специальная жидкость является негорючей и незамерзающей.

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.

Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.

Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.

Среди свойств гидравлического домкрата бутылочного типа можно выделить:

  1. Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
  2. Ход штока.
  3. Высота подъема.
  4. Высота подхвата.

Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:

При обнаружении коррозии и повреждении деталей домкрата их заменяют.

  1. Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
  2. Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
  3. Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
  4. Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
  5. Собственным весом в рабочем состоянии.
  6. Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.

От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.

Вернуться к оглавлению

Для приведения в действие гидравлического домкрата насос качают ручным способом либо от источника электропитания. При заполнении нижней части цилиндра маслом поршень поднимается. Присутствие перепускного клапана характерно для устройства домкрата. В состав данного конструктивного элемента входит всасывающий и нагнетающий клапан. За счет них создается и поддерживается необходимое давление в рабочем цилиндре.

Гидравлические бутылочные домкраты являются самыми востребованными инструментами при ремонте автомобиля или старого дома.

Работает устройство в соответствии со следующей схемой. Первоначально происходит перекачивание специальной жидкости через клапаны в резервуар цилиндра за счет действия плунжерного насоса. Данной жидкостью производится необходимое давление на поршень, который перемещает груз на высоту с помощью специальной рукоятки.

Если данные типы устройств применяются не так часто, то лучше при их хранении не оставлять запорный механизм затянутым до конца. Устройство способно работать исключительно в вертикальном положении. Оно может только поднимать груз, а не удерживать его.

Корпус устройства выполняет роль одновременно направляющего цилиндра для поршня и резервуара для рабочей жидкости. Нагнетающий насос механизма принимает усиление, посылаемое приводной рукояткой через специальный рычаг. Продвигаемая вверх жидкость подается из резервуара в полость насоса.

В другом случае она нагнетается в полость рабочего цилиндра при нажатии на рукоятку устройства. При этом происходит выдвигание плунжера. Чтобы жидкость в обоих случаях не стремилась перетекать обратно, то конструкция оснащена всасывающим и нагнетательным клапаном.

При работе с устройством обязательно требуется соблюдать правила безопасности. Механизм нельзя использовать на пределе его возможностей. Не следует пытаться поднять грузы, масса которых превышает норму грузоподъемности, указанную изготовителем. Покупку бутылочного домкрата лучше совершить с учетом запаса мощности.

Вернуться к оглавлению

Принцип работы бутылочного домкрата.

Перед началом применения бутылочного домкрата производят его внешний осмотр, который позволяет сделать соответствующий вывод о том, в каком состоянии находится устройство. Оно должно быть исправным, иначе потребуется ремонт гидравлического домкрата. Устройство должно содержать клеймо и бирки, которые имеют обозначение грузоподъемности механизма, даты проведения испытаний и номера.

После осмотра механизма проверяют устройства безопасности. Требуется опробовать холостую работу устройства при подъеме и опускании. Если при осмотре механизма удалось обнаружить определенные неисправности, которые препятствуют безопасному осуществлению работ, то следует обратиться за помощью к специалисту, если нет возможности самостоятельно исправить все недостатки.

Резервуар, расположенный внутри бутылочного домкрата, содержит несжимаемую жидкость (масло).

Насос, имеющий рычаг, располагается сбоку от сосуда. Когда рычаг поднимается, то масло попадает в насос, а когда он опущен, то жидкость перетекает в цилиндр. В результате происходит подъем штока. Масло стекает в емкость, если откручен винт обратного клапана. При этом происходит опускание штока.

За счет гидравлического принципа действия происходит плавное опускание и подъем тяжелых грузов (КПД до 80%). Для поднятия даже очень тяжелых грузов не требуется прикладывать большие усилия. Для бутылочного домкрата характерно наличие большой опорной площади. Так груз не будет соскальзывать, что позволит гарантировать безопасное осуществление работ.

После проведения работ с домкратом инструмент освобождают от груза, чистят от грязи и пыли, приводят в необходимое положение, позволяющее осуществлять транспортировку устройства.

Устройство гидравлического домкрата

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Устройство гидравлического домкрата

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

  1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
  2. Рабочей камеры, которая имеет зеркальную поверхность.
  3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
  4. Специальный клапан, ограничивающих движение жидкости.
  5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

  1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
  2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
  3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
  4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

  1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
  2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
  3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
  4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
  5. Подъем осуществляется циклами, плавности у хода нет.
  6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
  7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

  1. Основной поршень.
  2. Шток.
  3. Рычаг.
  4. Клапан всасывания рабочей жидкости.
  5. Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
  6. Резервуар, в котором хранится масло.
  7. Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

Гидравлический домкрат бутылочного типа

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

  1. Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
  2. После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
  3. При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы гидравлического домкрата — конструкция и чертежи

Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.

Блок: 1/4 | Кол-во символов: 294
Источник: http://StanokGid.ru/osnastka/gidravlicheskij-domkrat-ustrojstvo-princip.html

Назначение гидравлического домкрата

Гидродомкрат — это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.

Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.

Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.

Блок: 2/6 | Кол-во символов: 879
Источник: https://masterinstrumenta.ru/info/gidravlicheskij-domkrat-ustrojstvo-i-princip-dejstviya.html

Конструкция гидравлического домкрата

Рассмотрим конструкцию домкрата подробнее.

Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.

Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.

При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8. За счет это разряжения клапан 5 открывается, а клапан 6 закрывается. Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.

Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней. Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.

После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.

В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.

Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.

Блок: 2/3 | Кол-во символов: 2715
Источник: http://www.hydro-pnevmo.ru/topic.php?ID=187

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

  1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
  2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
  3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Блок: 2/6 | Кол-во символов: 2346
Источник: https://obrabotkametalla.info/mexanizm/gidravlicheskij-domkrat-vidy-princip-raboty

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Блок: 2/6 | Кол-во символов: 1523
Источник: https://kolesa.guru/instrumenty/ustrojstvo-gidravliceskogo-domkrata.html

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.

Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.

Блок: 3/5 | Кол-во символов: 1570
Источник: https://instrumentoria.ru/109-ustrojstvo-gidravlicheskogo-domkrata.html

Схемы гидравлических домкратов

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Блок: 4/5 | Кол-во символов: 750
Источник: https://instrumentoria.ru/109-ustrojstvo-gidravlicheskogo-domkrata.html

Причины поломок домкратов гидравлического типа

Гидравлический домкрат в разобранном виде

Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.

Наиболее часто встречающиеся неполадки гидравлического домкрата:

  • остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
  • не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
  • медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
  • снижение давления. Необходимо сделать ремонт клапана или его полную замену.

Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.

В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:

Блок: 4/4 | Кол-во символов: 1208
Источник: http://StanokGid.ru/osnastka/gidravlicheskij-domkrat-ustrojstvo-princip.html

Ремонт подкатного гидродомкрата своими руками

Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.

Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.

Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.

После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.

Прокачка системы от воздуха

При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.

Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.

Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.

Заливка масла

Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.

После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.

При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.

После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.

Блок: 5/6 | Кол-во символов: 2355
Источник: https://obrabotkametalla.info/mexanizm/gidravlicheskij-domkrat-vidy-princip-raboty

Достоинства и недостатки гидродомкратов

Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.

Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.

Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания. Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата. Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.

Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.

Блок: 5/6 | Кол-во символов: 1547
Источник: https://masterinstrumenta.ru/info/gidravlicheskij-domkrat-ustrojstvo-i-princip-dejstviya.html

Ремонт и обслуживание

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Блок: 5/6 | Кол-во символов: 1136
Источник: https://gidropnevm.ru/gidravlicheskij-instrument/gidravlicheskie-domkraty/ygghjgjgremont-gidravlicheskogo-domkrata-butylochnogo-tipa-svoimi-rukami-mnenie-eksperta

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

  1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
  2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
  3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
  4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Блок: 6/6 | Кол-во символов: 1173
Источник: https://obrabotkametalla.info/mexanizm/gidravlicheskij-domkrat-vidy-princip-raboty

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Блок: 6/6 | Кол-во символов: 657
Источник: https://gidropnevm.ru/gidravlicheskij-instrument/gidravlicheskie-domkraty/ygghjgjgremont-gidravlicheskogo-domkrata-butylochnogo-tipa-svoimi-rukami-mnenie-eksperta

Кол-во блоков: 15 | Общее кол-во символов: 20607
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://obrabotkametalla.info/mexanizm/gidravlicheskij-domkrat-vidy-princip-raboty: использовано 3 блоков из 6, кол-во символов 5874 (29%)
  2. https://instrumentoria.ru/109-ustrojstvo-gidravlicheskogo-domkrata.html: использовано 3 блоков из 5, кол-во символов 4774 (23%)
  3. http://StanokGid.ru/osnastka/gidravlicheskij-domkrat-ustrojstvo-princip.html: использовано 2 блоков из 4, кол-во символов 1502 (7%)
  4. http://www.hydro-pnevmo.ru/topic.php?ID=187: использовано 1 блоков из 3, кол-во символов 2715 (13%)
  5. https://kolesa.guru/instrumenty/ustrojstvo-gidravliceskogo-domkrata.html: использовано 1 блоков из 6, кол-во символов 1523 (7%)
  6. https://gidropnevm.ru/gidravlicheskij-instrument/gidravlicheskie-domkraty/ygghjgjgremont-gidravlicheskogo-domkrata-butylochnogo-tipa-svoimi-rukami-mnenie-eksperta: использовано 2 блоков из 6, кол-во символов 1793 (9%)
  7. https://masterinstrumenta.ru/info/gidravlicheskij-domkrat-ustrojstvo-i-princip-dejstviya.html: использовано 2 блоков из 6, кол-во символов 2426 (12%)

Обзор 8 видов лучших гидравлических домкратов: как выбрать, рейтинг


Устройство и принцип работы

В качестве рабочего тела используется жидкость – гидравлическое масло, а работа механизма основана на принципе сообщающихся сосудов. Жидкость не сжимается, что позволяет достичь плавного подъема и точной фиксации положения автомобиля на требуемой высоте.

Конструктивно механизм состоит из трех основных частей – цилиндра, нагнетательного и спускного клапана. При подъеме авто в цилиндр под давлением подается масло через нагнетательный клапан, а при опускании – жидкость выпускается через спускной клапан.

Изменение степени открытия спускного клапана позволяет регулировать скорость опускания транспортного средства.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.

Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Читать также: Самодельная коптильня холодного копчения с дымогенератором

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Назначение и функции

Домкрат позволяет поднять с одной из сторон легковой автомобиль, микроавтобус или легкий грузовик на требуемую высоту, удержать транспортное средство на данной высоте при проведении ремонтных работ и плавно опустить машину после завершения ремонта.

  • Механизмы применяются на СТО, в автомастерских, предлагающих услуги:
  • Ремонта подвески.
  • Шиномонтажа
  • Выпрессовывания сайлентблоков грузовых автомобилей.

Как выбрать

Если механизм приобретается для автосервиса или шиномонтажа с большим потоком клиента, то для автоматизации работы можно отдать предпочтение моделям с электрическим насосом. Также следует обратить внимание на тип рукояти (прорезиненная, обычная), наличие педали холостого хода (быстрота подъема под основание), размер контактного седла.

Важно При выборе гидравлического домкрата обязательно учитывают следующие параметры:

  • Грузоподъемность. Максимальная масса груза, который может поднять механизм. Если в автосервисе выполняется ремонт и обслуживание только легковых авто, то грузоподъемности в 2-3 т будет достаточно.
    В противном случае лучше отдать предпочтение моделям, которые предназначены для подъема до 5 т.
  • Высота подъема. Максимальная высота, на которую выдвигается опорная точка механизма. Определяет расстояние, на которое может быть поднят автомобиль с учетом клиренса.
  • Высота захвата. В общем случае это высота от пола до кузова автомобиля, при которой можно использовать домкрат. Для машин с низким клиренсом необходима минимальная высота захвата, а для внедорожников и легких грузовиков требуется устройство с большим значением параметра.
  • Передаточное число. Параметр показывает, сколько усилий необходимо затратить для приведения насоса в рабочее состояние.

Не важно

На следующие параметры можно не обращать внимания при покупке механизмов для работы в СТО:

  • Габариты. Гидравлические домкраты выпускаются как для профессионального, так и бытового использования. Для автовладельцев производители предлагают компактные модели, которые легко помещаются в багажник машины.
    Владельцам СТО и автомастерских нет необходимости в покупке таких механизмов, поскольку и подкатные модели не занимают много места в сервисе.
  • Рабочий ход. Расстояние, на которое поднимается рабочий цилиндр за одно нажатие на рукоятку (для механических моделей). Определяет лишь скорость подъема автомобиля и в большинстве случаев не так важно для автосервиса.
  • Наличие кейса для хранения. Модели для бытового использования поставляются в специальных чехлах или кейсах. Для СТО и автомастерских в таких кейсах нет необходимости.

Какой домкрат лучше винтовой, бутылочный или подкатной

Вид домкрата Преимущества Недостатки
Винтовой + Малый вес конструкции

+ Самая низкая цена в сегменте

+ Возможность подхвата автомобилей с малым клиренсом (от 95-100 мм)

+ Высокая жёсткость ромбической рамы

– Низкая устойчивость вследствие узкой опорной пяты

– Возможность срыва винта в верхней точке подъёма

– Низкая грузоподъёмность

– Неравномерное распределение усилий на рукоятке

Бутылочный + Хорошая нагрузочная способность

+ Простота манипуляций (усилие передаётся через рычаг накачки)

+ Высокая степень устойчивости благодаря широкой опорной пяте

+ Средний уровень стоимости

– Необходимость периодического технического обслуживания (очистка от загрязнений, проверки уплотнений и открытие клапанов)

– Невозможность подхвата автомобилей с низким клиренсом

– Разрушение уплотнений с течением времени и, как следствие, утечка масла с необходимостью его периодической доливки

Подкатной + Огромное разнообразие приводных механизмов (пневматические, гидравлические, механические и пр.)

+ Высокая степень устойчивости

+ Низкий профиль и малый начальный уровень подхвата

+ Высокая жесткость конструкции

+ Равномерная передача усилия

– Самая высокая стоимость в сегменте

– Большая масса и габариты конструкции

– Необходимость размещения только на ровных поверхностях (из-за возможности перекоса)

Лучшие подкатные гидравлические домкраты

Механизмы, внешне представляющие собой тележку на колесиках, которую можно перемещать по ровной поверхности. При подъеме рычага устройство смещается под автомобиль. Подъем транспортного средства выполняется посредством качания рычага, а опускание – поворотом клапанного винта.

Отдельной разновидностью подкатных механизмов является трансмиссионный домкрат, предназначенный для монтажа и демонтажа коробки передач авто.

Основные характеристики подкатных моделей:

  • Грузоподъемность – 2-3 до 5 т.
  • Высота подъема – 145-410 мм.
  • Высота подхвата – от 135-140 мм.

Лучшие бутылочные гидравлические домкраты

Устройства бутылочного типа (вертикальные) применяются для подъема транспортного средства с большим клиренсом, поскольку из-за особенностей конструкции имеют значительную высоту захвата.

Основные характеристики:

  • Грузоподъемность – от 6,5 до 12-13 т.
  • Высота подъема – 210-450 мм (в среднем).
  • Высота захвата – от 200 мм

Преимущества

  • Высокая грузоподъемность – в среднем это 8-12 т, что более чем достаточно для подъема внедорожников, микроавтобусов, легких и средних грузовиков.
  • Возможность подъема транспортных средств с большим клиренсом – подходит для подъема ТС с клиренсом от 20 см.
  • Компактность – домкрат не занимает много места по сравнению с подкатными механизмами.

Недостатки

  • Невозможно использовать для подъема автомобилей с клиренсом менее 20 см (для некоторых моделей менее 23 см).
  • Неудобный спуск, характерный для большинства моделей механизмов данного типа.
  • Большой вес при том, что домкрат является переносным – 8-10 кг.

Рейтинг


SPOTLIGHT 41463 23

  • Самый дешевый – Autoprofi DG-04.
  • Самый удобный – Sparta 16 т 205-400 мм.
  • Самый надежный – Зубр 43060-12

Винтовой домкрат бутылочного типа

Уже давно полюбившиеся автомобилистам винтовые модели домкратов получают много положительных отзывов на свой счет. Дело в том, что этот тип инструмента имеет ряд преимуществ среди иных разновидностей.

Например:

  • маленькие габариты;
  • эффективность использования;
  • долговечность;
  • устойчивость;
  • простота и надежность.

Его очень легко разместить в багажнике, так как он не требует много места. И плюс ко всему, его можно хранить в любом положении, в отличие от гидравлического типа. Этот домкрат относится к механическим образцам, поэтому в случае поломки его возможно отремонтировать самостоятельно.

Домкрат винтовой бутылочный

Еще один плюс такого агрегата — это его цена. По отношению к остальным разновидностям таких инструментов этот тип стоит дешевле, поэтому пользуется большей популярностью у водителей легковых автомобилей. Но все же цена варьируется, и это зависит от производителя и материала, из которого выполнен продукт.

У винтовых домкратов бутылочного типа есть и минусы:

  • маленькая грузоподъемность;
  • небольшая высота подъема;
  • незначительная площадь опоры;
  • необходимость постоянно контролировать резьбовое соединение.

Обратите внимание! Агрегат такого типа имеет грузоподъемность от 1 до 32 т.

Лучшие зацепные гидравлические домкраты

Представляет собой стационарную конструкцию, работающую по принципу бутылочного гидравлического домкрата. В отличие от последнего с помощью зацепного устройства можно осуществлять подъем транспортных средств с малым клиренсом.

Также существуют мобильные зацепные механизмы, но используются они реже, чем стационарные.

Есть двухступенчатые модели, которые могут осуществлять подъем с помощью как зацепа, так и верхнюю площадку.

Характеристики

  • Грузоподъемность – от 2-3 до 7-8 т.
  • Высота подъема – до 600 мм.
  • Высота захвата – от 50 мм.

Преимущества

  • Компактные размеры – устройство не занимает много места в помещении.
  • Низкая высота подхвата – возможно использование для подъема транспортных средств с клиренсом до 15 см.
  • Пошаговая регулировка высоты подъема автомобиля.

Недостатки

  • Большой вес – конструкции имеют вес 20-25 кг и более.
  • Стационарное использование – не являются мобильными механизмами.
  • Хранение и транспортировка только в вертикальном положении, что свойственно механизмам бутылочного типа.

Рейтинг

  • Лучший для авто с минимальным клиренсом – «Сорокин 3.306».
  • Самый доступный по цене среди профессионального оборудования – GARWIN GE-IJ05.
  • Самый легкий – «Сорокин 3.302».

Выбор гидравлического домкрата для своих целей

Кроме чисто автомобильных, или вернее будет сказать: преимущественно автомобильных, существуют другие гидравлические домкраты, которые не только выталкивают поршень, но и втягивают его.

Причем, могут это делать как с одной стороны, так и с двух. Эти, и подобные им, домкраты наиболее активно используются при кузовном ремонте автомобилей или на подобных производствах.

Они, как правило, не имеют своего плунжера и используются с внешним маслонагнетающим устройством: либо ручным, либо электрическим.

То же внешнее устройство нужно и гидравлическим домкратам со ступенчатой высотой подъема или же с фиксацией гайкой.

Это специфические домкраты, чаще используемые на производстве, но в условиях автомастерской, занятой в т.ч. ремонтом грузовой техники, они могут стать незаменимыми помощниками, учитывая их:

  • исключительную надежность и долговечность;
  • высокую (значительно большую, чем у бутылочных гидродомкратов) грузоподъемность;
  • отсутствие необходимости дополнительной фиксации груза;
  • отсутствие необходимости в приложении человеческих усилий при подъеме вообще.

Остается в этом разделе упомянуть еще об одном несколько специфическом и не особо знакомом большинству пользователей, виде гидродомкрата – гидропневматическом домкрате.

Собственно, зачастую он имеет и плунжер для чисто механической работы, но снабжен еще и пневматическим приводом для перекачивания масла. Использовать его удобно либо в гараже, снабженном компрессором, либо на автомобиле, оборудованном этим же устройством.

Кроме того, наши китайские друзья уже предлагают приставку к обычному бутылочному гидродомкрату, превращающую его в гидропневматический.

Как вы видите, и сферы применения гидравлических домкратов и выбор вариантов их исполнения более чем широки. Поэтому напоследок об одной из наиболее часто встречающихся самоделок с использованием гидродомкрата – прессе.

Несложные в техническом плане и простые для самостоятельного изготовления приспособления помогут превратить ваш гидравлический домкрат в очень полезную в домашнем хозяйстве установку. В гараже она поможет вам запрессовать и выпрессовать подшипники и сайлент-блоки, в домашней мастерской – склеить деревянные бруски в прочное полотно и переплести старую, но очень ценную книгу.

Ей под силу даже выдавить сок из фруктов из вашего сада при наличии соответствующих емкостей.

Могут быть и другие конструктивные решения вашего домашнего пресса, но главным движителем выступает гидравлический домкрат. А еще нам кажется, что конструкция такого простенького трубогиба, может натолкнуть на очень продуктивные мысли вдумчивого читателя с инженерным складом ума.

А если такое произойдет, мы надеемся, вы поделитесь этим с подписчиками нашего сайта.

Рекомендуем другие статьи по теме

Винтовой механический домкрат и не только — выбираем под свои задачи

Монтажный пистолет для дюбелей, нейлер

Бензопила Partner 350 S — характеристики, поиск и устранение неисправностей, инструкция по эксплуата…

Регулировка карбюратора бензопилы, разборка, поиск типовых неисправностей

Лучшие гидравлические домкраты с полым штоком

Домкраты с полым штоком (цилиндром) нашли применение в автосервисах и СТО при выпрессовке сайлентблоков на грузовых автомобилях. Возможен подъем грузов при помощи шпилек. Различают механизмы с пружинным и гравитационным возвратом поршня.

За счет возможности использования резьбовых шпилек сквозь отверстие штока можно применять механизмы данного типа для запрессовки и выпрессовки различных узлов и деталей автомобилей.

Характеристики

  • Грузоподъемность (усилие) – до 100 т.
  • Высота подъема – до 350 мм.

Преимущества

  • Компактные размеры – механизмы не занимают много места в автомастерской.
  • Автоматизация процесса выпрессовки деталей в моделях с гидровозвратом штока.
  • Большая грузоподъемность – от 30 до 100 т.

Недостатки

  • Ограниченное применение – нет возможности использования для подъема легковых авто.
  • Высокая стоимость – если не требуется постоянное использование, то окупится в длительные сроки.

Насос для подачи гидравлического масла и дополнительные устройства приобретаются отдельно под каждую модель домкрата.

Рейтинг

  • Самый легкий – KVALITET ДПП-030-200.
  • Универсальная модель – Yale YCS-12/40.
  • Самый надежный – ТЕХРИМ ДП60П50.

Лучшие телескопические гидравлические домкраты

Устройства имеют схожую с бутылочными домкратами конструкцию. Основное отличие заключается в том, что используется не один, а несколько штоков. Благодаря такой конструкции удается поднять автомобиль на большую высоту, а также применять устройство для работы с транспортными средствами, имеющими большой клиренс.

Характеристики

  • Грузоподъемность – 3-20 т.
  • Высота подъема – свыше 500 мм.
  • Высота захвата – 150-210 мм.

Преимущества

  • Невысокая цена по сравнению с другими типами подъемных устройств при одинаковой грузоподъемности.
  • Возможность подъема транспортного средства на значительную высоту, а также подъем грузовых авто и внедорожников, имеющих большой дорожный просвет.
  • Большой запас мощности – при небольших габаритах с помощью телескопических домкратов можно поднимать грузы 10-20 т.

Недостатки В полностью выдвинутом состоянии домкрат на 4-6 т при подъеме автомобиля весом 2-3 т не будет отличаться устойчивостью.

Для подъема внедорожников требуются устройства на 8-10 т.

Сложность конструкции – из-за телескопической конструкции при частом использовании и отсутствии ухода домкрат выйдет из строя раньше срока.

Возможно использование на неровной поверхности, но для устойчивости при подъеме транспортного средства необходима установка на ровной площадке.

Рейтинг

  • Самый доступный для небольших автосервисов по ремонту легковых авто – Stels 51117.
  • Универсальная модель для СТО – Matrix 507455.
  • Самый компактный – BOLK BK51005W.

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Читать также: Размер резьбы в дюймах и миллиметрах таблица

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.

Лучшие гидравлические домкраты с электроприводом

Гидравлические домкраты не требуют значительных усилий для подъема автомобиля. В случае, если поднятие транспортных средств осуществляется часто (при ремонте авто, шиномонтаже), то вручную осуществлять привод насоса для нагнетания гидравлического масла в механизм становится нецелесообразно.

Домкрат с электроприводом подходит для СТО и сервисов, мастерам которых приходится часто приподнимать транспортное средство для выполнения ремонта и техобслуживания.

В моделях со встроенным электрооборудованием необходимо обращать внимание на длину электрошнура – как правило, это 4-5 м, что не всегда хватает для выполнения работ в мастерской или на открытой площадке. Также выпускаются и продаются электрические насосы для домкратов.

Характеристики Среди основных характеристик механизмов с электроприводом нужно отметить напряжение сети (12 В, 220 В), от которой осуществляется питание оборудования, мощность, грузоподъемность.

  • Грузоподъемность – от 2-3 до 10-15 т.
  • Высота подъема – 190-460 мм (в некоторых моделях до 560 мм).
  • Высота захвата – от 130 мм.
  • Электропитание – 12 или 220 В.

Преимущества

  • Автоматизация подъема транспортного средства – не требуется выполнять операции вручную.
  • Высокая скорость работы устройства.
  • Совмещение ручного режима и электропривода в отдельных моделях.

Недостатки

  • Отсутствие автономной работы, если помимо электропривода в устройстве не предусмотрен ручной режим.
  • Необходимость подключения оборудования для электрического привода механизма.
  • Ограниченная длина электрошнура.

Рейтинг

  • Универсальная модель – NordCraft EJ-20.
  • Самый удобный – Энерпред ДПВ55Э.
  • Для легковых авто с любым клиренсом – Тор 1082253 (с отдельным электрическим насосом).

Как устроен телескопический домкрат

Выполнение манипуляций по подъему и фиксации многотонных грузов, требуют высокой безопасности, которую может обеспечить надежный механизм состоящий их прочных компонентов. Поскольку телескопический домкрат является легкой модернизацией бутылочного, принцип действия этих приборов идентичен. Схожи они во всем, за исключением лишь одного — выдвижного упора. Для более полного представления общей концепции устройства, представляем перечень всех компонентов с наглядной схемой их расположения.

  1. Вентиль выпускного клапана
    . Служит мостом между масляными резервуарами. В закрытом виде позволяет поднимать грузы, в открытом, спускает упор в нулевое положение.
  2. Основание
    . Прочная подошва, выполненная из монолитного металла (зачастую). Имеет относительно большие габариты, для максимальной устойчивости прибора на поверхности.
  3. Уплотнительное кольцо
    . Относится к блоку цилиндра, куда нагнетается масло, выдвигающее поршень (плунжер). Служит для герметизации.
  4. Масляный резервуар
    . Первичный отсек, куда заправляется масло для эксплуатации прибора.
  5. Плунжер
    . Важнейший элемент устройства, несмотря на то, что важны все. Принимает на себя всю нагрузку при подъеме. Может быть телескопическим и состоять из 2-х и даже 3-х выдвижных элементов.
  6. Масло
    . Кровь и движущая сила гидравлического домкрата. Набирается в резервуар через специальное отверстие, где хранится, а при необходимости, перекачивается насосом в отсек цилиндра.
  7. Цилиндр
    . Герметичный резервуар с выдвижным поршнем. Выдерживает высокое давление жидкости.
  8. Удлиняющий винт
    . Функциональный элемент с крупной резьбой, предназначенный для увеличения максимальной высоты подъема домкрата (при необходимости).
  9. Верхняя крышка
    . Герметизирует верхнюю часть цилиндра, предотвращая вытекание масла при нагрузках.
  10. Нагнетающий поршень
    . Рабочая часть ручного насоса, перекачивающая жидкость из масляного резервуара в цилиндр.
  11. Корпус насоса
    . Миниатюрный цилиндр, служащий промежуточным резервуаром при перекачек жидкости.
  12. Уплотнительное кольцо
    . Предотвращая вытекание жидкости при использовании насоса.
  13. Возвратные клапаны
    . Контролируют движение масла в системе домкрата, позволяя перемещаться только в одном направлении (масляный резервуар -> насос -> цилиндр)


За счет этих немногочисленных элементов, функционирует обычный бутылочный и более продвинутый домкрат двухплунжерный. Более показательная демонстрация совокупной работы компонентов продемонстрирована в наглядной анимации, приведенной ниже.

Рекомендации

На отечественном рынке представлены различные бренды – европейские, российские, китайские. Среди наиболее распространенных можно отметить Autoprofi, BOLK, SKYWAY, Matrix, Sparta, Stels, FIT, Airline, «ЗУБР». Стоимость известных европейских брендов обычно выше, чем китайских.

Для подъема транспортного средства гидравлическим механизмом бутылочного или телескопического типа нужно учесть, что при полностью выдвинутом штоке (штоках) устройство выдержит заявленную нагрузку, но из-за крайне низкой устойчивости выполнить какие-либо работы не представится возможным. Для автомобиля весом 2 т необходимо устройство с грузоподъемностью 4-6 т, а для ТС с весом 3 т потребуется домкрат на 8 т.

Домкрат гидравлический бутылочный: разновидности и сферы применения

Домкрат гидравлический бутылочный предназначен для подъёма различного рода грузов при ремонтных, монтажных, погрузо-разгрузочных работ. Для устройства характерны малые габариты, небольшая масса, высота подъёма. Однако такие приспособления могут поднимать существенный вес.

Устройство домкрата бутылочного типа

Механизм приспособления состоит из следующих элементов:

  • главный поршень;
  • шток;
  • рычаг;
  • клапаны: всасывающий, запорный;
  • ёмкость для масла;
  • рабочая камера.

Во время приложения усилия на рычаг, шток создаёт давление и открывается клапан. Масло переходит в рабочую камеру. При поднятии рычага, клапан запора закрывается. Масло всасывается в насос за счёт давления клапана всасывания. Когда жидкость переходит из ёмкости для хранения в рабочую камеру, начинается подъём основного поршня.

Работа агрегата заключается в известном законе Паскаля: при перекачке жидкости из одного резервуара в другой, во втором повышается давление, что приводит рабочий поршень в движение вверх.

Виды

По принципу перекачивания масла подъёмники бывают ручные и приводные. Первый вариант приводится в движение при помощи человеческой силы при давлении на рычаг. Во втором случае используется отдельный привод, насос или гидростанция.

Виды по числу штоков в конструкции:

  • одноштоковый;
  • двухштоковый.

Домкраты гидравлические двухштоковые отличаются большей надёжностью и выносливостью в работе.

Свойства

Грузоподъёмность — главный параметр, он определяет максимальную массу, которую может поднять домкрат. Параметр зависит от общих технических характеристик и объёма рабочей камеры. Минимальный показатель — 2 тонны, максимальный — 100 тонн.

Минимальная высота подхвата. Это показатель высоты, на котором должен находиться груз, для подставки домкрата под него.

Максимальная высота — высота, на которую устройство может поднять груз. У бутылочных конструкций имеется следующая особенность — на платформе монтирован выдвижной винт, он способен увеличивать как минимальный, так и максимальный показатель.

Гидравлический домкрат для бутылок TOYO Стандартный тип

Преимущества продукта

1. Противоскользящая головка «кукуруза»

Нескользящая головка с уникальной формой зерна кукурузы для более безопасного и надежного использования

2. Гладкий шток поршня

Гладкий шток поршня, прецизионная полировка и увеличенный срок службы

3. Прецизионный сердечник насоса

Прецизионная обработка сердечника насоса, гладкая и тщательная, более трудоемкая

4. Точный внутренний процесс

Точный внутренний процесс, внутренний масляный контур , Прекрасное производство, безопасный и надежный

Технические параметры

7 V09J

27 27 2

Модель Грузоподъемность погрузки (T) Минимальная высота (мм) Высота подъема (мм) Высота подъема (мм) Отрегулируйте высоту (мм) максимум Высота (мм)A B C D E F Размер основания (мм) Вес нетто
181 181 116 48 345 181 116 48 88 92 88×92 2.74 / 2,84
VJ-030 3 194 118 60 372 194 118 60 92 100 96 × 100 3,32 / 3,45
VJ-050 5 216 127 70 413 216 126 70 96 112 96 × 112 4,38 / 2,54
VJ-080 8 230 147 80 430 430 147 80027 147 80 103 118 103 × 118 5.6 / 5,81
VJ-100 10 230 150 80 460 230 150 80 110 123 110 × 123 6,6 / 6,78
VJ-120 12 230 155 80 465 230 155 80 116 134 116 × 134 7,46 / 7,64
VJ-160 16 230 150 80 460 230 150 80027 150 80 133 136 133 × 136 7.97 / 8,2
VJ-200 20 242 150 60 452 242 150 60 144 152 144 × 152 10,1 / 10,45
VJ-320 на 32 260 155 / 415 285 180 / 152 195 144 × 185 18,8 / 19,1
VJ-500 50 270 160 160 / 430 300 180 / 176 225 168 × 210 26.0/26.3

Примечание. Размеры измерены вручную, возможны ошибки, возможно индивидуальное обслуживание, обратитесь в службу поддержки клиентов. Больше подробностей.

Какие существуют типы гидравлических домкратов?

Домкрат является одним из полезных инструментов в различных отраслях промышленности. Задача гидравлического домкрата — легко поднимать тяжелые грузы с помощью простого устройства. Гидравлика, в которой для работы используется жидкость под давлением, требует лишь небольшого приложенного усилия. Обычно гидравлический домкрат применяется в автомобильной промышленности для подъема автомобилей и других транспортных средств, замены шин и выполнения ремонта под автомобилем.Когда пользователь прикладывает усилие к рукоятке домкрата, жидкость под давлением будет перекачиваться из резервуара в гидравлический цилиндр, а затем поднимать тяжелый груз, прикрепленный к поверхности.

Гидравлические домкраты

обладают различными преимуществами по сравнению с другими домкратами. К основным преимуществам гидравлического домкрата относятся малая занимаемая площадь, простота использования, безопасность и минимальные прилагаемые усилия. С помощью гидравлического домкрата техник/механик/оператор может легко поднимать предметы и безопасно удерживать их в заблокированном положении в течение длительного времени.Гидравлические домкраты в основном можно разделить на две группы: напольные и бутылочные. Другие распространенные домкраты включают ножничный домкрат, домкрат с высоким подъемником, домкрат для мотоцикла и домкрат для тележки.

Существуют определенные факторы, которые необходимо учитывать при выборе гидравлического домкрата для определенного применения. Это включает в себя грузоподъемность, зазор, ориентацию, высоту подъема, автоматическое/ручное управление и конкретное применение выбранного гидравлического домкрата.

Бутылочный домкрат : Бутылочный домкрат, также называемый ручным домкратом, в основном используется частными лицами для простых целей, таких как подъем транспортных средств для придорожного обслуживания или осмотра.Этот компактный, портативный и легкий домкрат использует гидравлическую энергию для легкого подъема автомобиля или других грузов.
Конструкция бутылочного домкрата содержит общие элементы или компоненты, такие как поршень большего размера (поршень), поршень меньшего размера, корпус, обратный клапан, гидравлическая манжета и рычаг. Работа гидравлического домкрата полностью основана на законе Паскаля. Совместимая жидкость помещается в резервуар между двумя цилиндрами, внешним цилиндром и внутренним цилиндром. Когда плунжер насоса движется вверх, масло всасывается в цилиндр насоса через впускной канал.Для загрузочного движения поршня насоса масло сжимается и через другой канал поступает в рабочий цилиндр, поднимая плунжер. Обратные клапаны в виде стальных шариков предназначены для предотвращения обратного потока жидкости из рабочего цилиндра в цилиндр насоса.

Подкатной/напольный домкрат : Подкатной и напольный домкрат имеют некоторые незначительные отличия. Но мы можем включить это в тот же раздел из-за его применения для подъема транспортных средств. Этот переносной домкрат содержит гидравлический цилиндр, расположенный горизонтально, и доступен в различных весовых категориях.Простота использования, низкое положение и повышенная устойчивость являются ключевыми преимуществами напольного домкрата.
Важными частями напольного домкрата являются управление подъемом, масляный клапан, точка опоры, рукоятка управления и колесо (вращающееся и фиксированное). Работа напольного домкрата полностью основана на реализованной гидравлической системе. то есть; жидкость под давлением будет течь из резервуара к цилиндру, расположенному горизонтально, что заставляет домкрат поднимать груз.

Гидравлический домкрат и различные типы гидравлического домкрата

Гидравлический домкрат

Гидравлический домкрат — механическое устройство, используемое для подъема тяжелых грузов. масса.Он чаще всего используется в автомобильной промышленности для подъема транспортных средств. с земли. Это своего рода гидравлический автомобильный домкрат.

Закон Паскаля применяется для расчета силы гидравлического домкрата. Гидравлические домкраты состоят из двух поршней внутри цилиндра, который в основном работает для подъема тяжелых масса. Большой цилиндр и маленький цилиндр соединены вместе. Маленький поршень заставляет жидкость поднять большой поршень. Два шаровых крана работают как обратный клапан, который пропускает поток и останавливает поток во время откачки.

Давление = Сила X Площадь

Когда стержень вставляется в гнездо ручки и начинает качать, гидравлическая жидкость силы поршнем и проходят через односторонний клапан и силу жидкости, действующую на нижней части большего цилиндра, чтобы плунжер поднимался вверх. И другой клапан заблокирован поэтому жидкость под давлением не может вернуться, пока она не отвинчена. Вот как это работает.

Компоненты гидравлических домкратов

  • Резервуар
  • Насосы
  • Цилиндр
  • Поршень
  • Обратные клапаны или шаровые краны
  • Выпускной клапан.

Применение гидравлических домкратов

  • Подъем промышленных тяжелых грузов.
  • Подъем автомобиля и транспортных средств для зажима.
  • Подъемное или зажимное оборудование.

Источник питания гидравлических домкратов

  • Ручной привод
  • Воздух (сжатый)
  • Электрический
  • Газ

Типы гидравлических домкратов

  • Гидравлические домкраты (напольный и бутылочный)
  • Ножничные домкраты
  • Подъемный домкрат
  • Мотоциклетный домкрат.
  • Домкраты для тележек
Чаще всего используются бутылочный домкрат и напольный домкрат.

Домкрат для бутылок

Имя бутылочного домкрата происходит от молочной бутылки. Его поднимает вес с вертикальным вал, который накачивается рычагом рукоятки. Бутылочный домкрат обычно используется в автомобильной промышленности для подъема автомобиля. Он закреплен рамой и просто использование в качестве отдельно стоящего помогает изменить положение по мере необходимости. Главный Преимущества бутылочного домкрата в том, что он может поместиться в маленькое место.

Домкрат напольный

Вал напольного домкрата работает горизонтально. Когда ручка опускается вниз домкратом поднять машину вверх. Есть два типа напольных домкратов один из них является механическим домкратом пола, а другой — гидравлическим домкратом пола. Главный Преимущества напольного домкрата Может ли он сидеть низко к земле и может работать быстрый.
Механический домкрат разработан с винтовой механизм. Винтовой механизм используется для подъема груза.
На с другой стороны, гидравлический домкрат для пола разработан с проверкой клапаны, поршень цилиндра, чтобы поднять вес.
Цена гидравлического домкрата различаются в зависимости от их размера, грузоподъемности и материала.

Ножничные домкраты

Ножничный домкрат имеет небольшие размеры и удобен в хранении. Вращение винта помогает чтобы поднять вес. Он чаще всего используется для автомобиля и транспортного средства для замена шин.


Хай-Лифт домкрат

Домкрат Hi-Lift не предназначен для обычных транспортных средств и обычно используется в сельском хозяйстве. транспортные средства. Домкрат Hi-Lift разработан компанией Bloomfield Manufacturing Company 100. лет назад.Два подъемных штифта поочередно работают в хай-джеке, один штифт удерживает груз, а другой освобождается и перемещается к следующему отверстию при подъеме. Это может быть вредно из-за отсутствия зубов и сломанных пальцев, и вам следует уметь им правильно пользоваться.


Домкрат для мотоцикла

Обычно мотоциклетные домкраты часто используются для подъема мотоцикла для очистки. и модификация. Разработан для безопасного подъема мотоцикла, а также Используется для подъема 4-х колесных автомобилей ATV.


Домкраты

Подкатной домкрат предназначен для подъема автомобиля и работы под ним с целью ремонта или регулярное техническое обслуживание. Обычно он предназначен для подъема транспортного средства и удерживания его в безопасное положение в течение короткого периода времени.
Основные компоненты гидравлической системы. Базовая пневматическая система. Базовый гидравлические компоненты пневматическая система

Наша страница в Facebook  Гидравлический домкрат

Домкраты гидравлические: определение, составные части, типы, работа

С момента изобретения домкратов их применение широко используется в различных областях для подъема больших сил или тяжелых грузов.Существуют разные типы домкратов, хотя они выполняют одну и ту же операцию. Наиболее часто используемыми и доступными являются механический домкрат и гидравлический домкрат. Механический домкрат работает с винтовой резьбой для подъема тяжелого оборудования, а гидравлический домкрат использует гидравлическую энергию. Этот домкрат часто используется в автомобильной промышленности.

Сегодня вы познакомитесь с определением, применением, компонентами, схемой, типами, работой, преимуществами и недостатками гидравлических домкратов.

Подробнее: Понимание гидравлического насоса

Что такое гидравлический домкрат?

Гидравлические домкраты — это механические устройства, используемые для подъема тяжелых грузов.Они обычно используются в автомобильной промышленности для подъема транспортных средств с земли, поэтому они известны как разновидность гидравлического домкрата. Обычно домкраты рассчитаны на максимальную грузоподъемность, например, 1,5 тонны или 3 тонны. Промышленные домкраты могут быть рассчитаны на многотонную нагрузку.

Усилие гидравлических домкратов можно рассчитать по закону Паскаля. Гидравлические домкраты состоят из двух поршней внутри цилиндра, который отвечает за подъем тяжелого груза. Большой и меньший цилиндры соединены вместе.Маленький поршень заставляет жидкость поднимать большой поршень. Есть два шаровых клапана, которые работают как обратный клапан, пропуская поток и останавливая поток во время перекачки.

Давление = Сила X Площадь

Штанга вставляется в гнездо рукоятки домкрата, при накачивании гидравлическая жидкость нагнетается поршнем и проходит через односторонний клапан. Сила жидкости действует на дно большего цилиндра, позволяя плунжеру двигаться вверх. Другой клапан заблокирован, поэтому жидкость под давлением не может вернуться, пока он не будет откручен.Так работает гидравлический домкрат.

Подробнее: Все, что вам нужно знать о гидравлическом прессе

Применение гидравлических домкратов

Домкраты

в целом имеют широкое применение в различных отраслях промышленности и используются для подъема и транспортировки тяжелых грузов, снятия вертикальных усилий с несущих элементов для создания места для ремонта. Гидравлические домкраты или другие виды также являются оборудованием, используемым в строительных работах, судостроении, ремонте автомобилей и других специализированных отраслях промышленности.Ниже приведены области применения всех типов домкратов, включая гидравлические домкраты.

  • Самолет
  • Автомобилестроение
  • Мосты
  • Натяжение троса
  • Переезд дома
  • Строительство
  • Общепромышленный
  • Лаборатория
  • Локомотив
  • Морской
  • Мобильный дом
  • Железная дорога
  • Судостроение
  • Крепление и стабилизация, например, для туннелей и шахт
  • Тракторы и прицепы

Гидравлические домкраты применяются в основном;

  • Подъем промышленных тяжелых грузов.
  • Подъем автомобилей и транспортных средств для зажима.
  • Наконец, зажимное оборудование.

Подробнее: Все, что вам нужно знать о слоттере

Компоненты гидравлических домкратов

Чтобы проиллюстрировать и понять компоненты гидравлических домкратов, будет рассмотрен типичный гидравлический домкрат с ручным управлением, поскольку он широко используется. Ниже приведены основные компоненты гидравлических домкратов.

  • Резервуар или буферный бак
  • Насос с поршнем или плунжером
  • Рычаг или ручка насоса
  • Обратный клапан
  • Главный цилиндр или плунжер
  • Выпускной клапан
  • Ручка

Резервуар или буферный бак – это сосуд, в котором хранится гидравлическая жидкость или перекачивается масло, которое будет использоваться для передачи приложенного давления от насоса к гидроцилиндру.

Поршневой насос – деталь, которая приводится в действие механически путем перемещения рычага насоса или рукоятки вверх и вниз.

Рычаг или рукоятка насоса — движение рычага насоса создает давление в гидравлической жидкости, которое переносит эту жидкость под давлением через обратный клапан в главный цилиндр.

Главный цилиндр – также называется домкратом, при движении вверх он выдвигается из корпуса гидродомкрата за счет давления гидравлической жидкости, создавая необходимую подъемную силу и поднимая груз.

Выпускной клапан – это деталь, помогающая сбросить давление, чтобы плунжер мог втянуться и груз можно было опустить.

Подробнее: Разница между строгальным станком и строгальным станком

Ниже представлена ​​схема гидравлических домкратов, включая мелкие детали:

  1. Внутренняя ручка
  2. Внешняя ручка
  3. Зажим типа «крокодил»
  4. Штифты
  5. Соединительный стержень насоса
  6. Винт соединительного звена
  7. Корпус ручки насоса
  8. Шток насоса
  9. Уплотнительное кольцо насоса
  10. Пластиковое кольцо насоса
  11. Корпус насоса
  12. Шайба корпуса насоса
  13. Винт клапана
  14. Уплотнительное кольцо винта клапана
  15. Шариковый подшипник клапана
  16. База
  17. Пластиковый бампер
  18. Пластиковый фильтр для жидкости
  19. Базовая пластиковая шайба
  20. Резиновое уплотнительное кольцо шомпола
  21. Пластиковый фиксатор шомпола
  22. Основание шомпола
  23. Оболочка шомпола
  24. Удлинительный винт
  25. Внутренняя камера
  26. Внешний цилиндр
  27. Резиновая заглушка
  28. Большое пластиковое колпачковое кольцо
  29. Винтовая крышка внешнего цилиндра
  30. Предупреждения на английском языке
  31. Предупреждения об альтернативном языке

Подробнее: Типы строгальных станков и их спецификация

Типы гидравлических домкратов

Два типа гидравлических домкратов включают бутылочные домкраты и напольные домкраты.

Домкраты для бутылок:

Бутылочные домкраты, также известные как ручные домкраты, стали популярны в начале 1900-х годов, когда автомобильная промышленность начала развиваться. Они портативны и отлично подходят для людей, которые поднимают автомобиль для осмотра или обслуживания на дороге. Он назван бутылочным домкратом, потому что выполнен в форме молочной бутылки. Современные бутылочные домкраты способны поднимать от ста фунтов до нескольких тонн, хотя их размеры различаются.

Схема бутылочного домкрата:

Домкраты напольные:

В отличие от бутылочных домкратов, которые работают вертикально, напольные домкраты работают горизонтально.Вал давит на кривошип, который соединяется с подъемной площадкой, которая затем поднимается вертикально. Эти типы гидравлических домкратов обеспечивают больший диапазон вертикального подъема, чем бутылочные домкраты, и доступны в двух размерах. Обычный размер составляет около четырех футов в длину, фут в ширину и весит около 200 фунтов. Они могут поднять около 4-10 тонн. Позже была изготовлена ​​более компактная модель, она может поднимать 11/12 тонн, длина около метра. Также существуют мини-домкраты, но они не считаются стандартными типами напольных домкратов.Примечание: гидравлические домкраты предназначены для работы с ручным приводом, пневматическим (сжатым), электрическим или газовым.

Подробнее: Определение шин, области применения, компоненты, типы и материалы

Другие типы домкратов включают

Гидравлические домкраты с подъемом пальцев:

Гидравлические домкраты для подъема пальцев представляют собой специальные типы, используемые для подъема оборудования и других грузов с малым зазором между землей и нижней поверхностью груза. Этот специальный домкрат работает в ситуациях, когда бутылочный домкрат или напольный домкрат не могут работать из-за низкого дорожного просвета груза.

Выравнивающие домкраты:

Домкраты этого типа используют механические винтовые механизмы. Они портативны и часто используются для выравнивания прицепов, жилых автофургонов и т. д.

Ножничные домкраты:

Ножничные домкраты представляют собой компактные домкраты, в которых используется механический винт. Вращение винта приводит к подъему и опусканию набора ножниц, которые выдвигаются или втягиваются в зависимости от положения винтового механизма.

Винтовые домкраты:

Винтовые домкраты

— это механические домкраты, в которых для подъема и опускания груза используется вертикальный винтовой механизм.Некоторые из них предназначены для регулировки с помощью гаечного ключа, в то время как в других используется уровень, вставляемый через отверстие в домкрате. Это дает дополнительное механическое преимущество для использования при повороте винта подъема груза.

Домкраты с храповым механизмом:

Домкраты этого типа используют собачку и храповой механизм для подъема или подъема груза. В какой-то момент домкраты с храповым механизмом были стандартными типами домкратов, которые производители автомобилей включали в свои автомобили, чтобы владельцы могли использовать их для замены спущенных шин.

Подробнее: Все, что вам нужно знать о машинном прессе

Принцип работы гидравлического домкрата

Работа гидравлических домкратов проще и понятнее. Вышеупомянутый тип домкрата был бутылочного типа. Посмотрите видео ниже, чтобы узнать, как работают другие типы гидравлических домкратов:

Преимущества и недостатки гидравлических домкратов

Преимущества:

Ниже приведены преимущества гидравлических домкратов в различных областях их применения.

  • Большинство дизайнов занимают меньше места.
  • Меньшая вероятность заедания из-за ржавчины резьбы.
  • Высокоэффективен при больших нагрузках.
  • Легче в использовании.
  • Грузы поднимаются с минимальными усилиями.
  • Легче винтовых домкратов.

Подробнее: Принцип работы шлифовального станка

Недостатки:

Несмотря на хорошие преимущества гидравлических домкратов, все же имеют место некоторые ограничения. Ниже приведены недостатки гидравлических домкратов в различных областях их применения.

  • Имеет относительно низкую скорость.
  • Подвержен отказу при износе сальников.
  • Устройство может издавать неприятный запах из-за чрезмерного использования теплого масла.
  • Может быстро произойти перегрев.
  • Утечка гидравлического масла может привести к загрязнению почвы и воды.

Подробнее: Детали долбежных машин и их функции

Заключение

Гидравлические домкраты — это механические устройства, используемые для подъема тяжелых грузов. Они обычно используются в автомобильной промышленности для подъема транспортных средств с земли, поэтому они известны как разновидность гидравлического домкрата.Усилие гидравлических домкратов можно рассчитать по закону Паскаля. Это все для этой статьи, где обсуждаются определение, применение, компоненты, схема, типы, работа, преимущества и недостатки гидравлического домкрата.

Я надеюсь, что вы получили много полезного от чтения, если да, пожалуйста, поделитесь с другими учениками. спасибо за чтение, увидимся в следующий раз.

История гидравлического домкрата

Гидравлические домкраты представляют собой механические устройства, использующие гидравлическую энергию и действующие как подъемные устройства при подъеме тяжелых грузов.Существует много типов гидравлических домкратов, таких как напольный домкрат, гидравлический баллонный домкрат и домкрат с длинным поршнем, поэтому они оцениваются в соответствии с их максимальной грузоподъемностью.

История гидравлических домкратов началась много лет назад, когда французский математик и философ по имени Блез Паскаль проиллюстрировал принцип работы гидравлического домкрата в 17 веке. Позже, в 1795 году, британский инженер Джозеф Брама получил патент на некоторые новые методы производства и приложения большей мощности ко всем механизмам, требующим движения и силы, и это касалось первого гидравлического пресса.Компания Richard Dudgeon начала свою деятельность в Нью-Йорке как механический цех, а 8 июля 1851 года изобретатель и основатель Ричард Даджен получил патент на «переносной гидравлический пресс». Эти домкраты приводились в действие водой или любыми другими жидкостями, такими как виски и китовый жир; устройство головок было местом для резервуара с жидкостью. Зимой другие жидкости имеют тенденцию замерзать и густеть, поэтому наиболее часто применяемой жидкостью был виски, и появилось название Whiskey Jack.

Гидравлический домкрат Dudgeon имел некоторые недостатки, например, устройство казалось тяжелым, особенно в верхней части из-за наличия резервуара на головке.

Даджен исправил эту проблему 14 лет спустя, спроектировав резервуар для жидкости на основании, сделав устройство улучшенным и новой моделью. Изобретенный в 1851 году домкрат оказался более мощным, портативным и простым в эксплуатации по сравнению с винтовыми домкратами, которые требуют больших усилий при подъеме тяжелых устройств. Домкраты Dudgeon используются в железнодорожных мастерских и судостроительных предприятиях. Из-за большого количества заказов Даджен переместил свой механический цех в большие популярные кварталы на Гёрк-стрит в Нью-Йорке.Его домкрат, однако, был везде достаточно производительным и функциональным, чтобы гарантировать будущему изобретателю финансовый успех с самого начала. Ричард Даджен заслуживает похвалы за свои бесчисленные изобретения, среди которых:

  • Паровая повозка
  • Домкраты для фильтр-прессов
  • Паровой кузнечный молот
  • Домкраты
  • Расширители котельных труб роликовые.

Гидравлические домкраты повсеместно и широко применяются во всем мире.У них много достоинств и преимуществ в нынешнем поколении, поскольку они сделали процессы подъема более простыми, удобными и надежными по сравнению с другими типами домкратов. Эти домкраты имеют два соединенных между собой цилиндра и работают по принципу закона Паскаля. К распространенным типам гидравлических домкратов относятся напольные домкраты, используемые для подъема тяжелых предметов с поверхности пола, в основном при замене автомобильных шин или ремонте автомобилей. Гидравлический домкрат для бутылок — это еще один тип домкрата с длинной ручкой, который можно устанавливать в труднодоступных местах, поэтому он в основном используется в спасательных и поисковых операциях, а также в строительстве зданий.Домкраты длинного типа, используемые при выполнении общих ремонтных работ, и заводские пресс-домкраты применяются там, где требуется большое давление с меньшими усилиями. Гидравлические домкраты могут поднимать предметы весом от нескольких фунтов до нескольких тысяч фунтов. В качестве источников энергии они используют бензин, сжатый воздух, электричество и ручную силу. Клиенты гидравлических домкратов имеют возможность выбрать их лучшие типы, в том числе и по источнику питания.

Сопутствующие

12-тонный гидравлический бутылочный домкрат: Eagle Equipment

Фрахт/доставка

Eagle Equipment использует для доставки обычных перевозчиков, FedEx Ground, UPS и независимых грузоперевозчиков.Мы договариваемся о наиболее конкурентоспособных ставках фрахта и передаем эту экономию нашим клиентам. Мы прилагаем все усилия, чтобы минимизировать транспортные расходы для наших клиентов и обеспечить своевременную доставку.

Большинство товаров на складе будут отправлены в течение двух рабочих дней. Eagle Equipment не несет ответственности за любой ущерб, связанный с отсутствием запасов или задержкой доставки.

Eagle Equipment отправляет всю продукцию на условиях FOB с наших складов. Право собственности на товары переходит к покупателю, когда товар покидает наш склад.

Товары, рекламируемые с пометкой «Бесплатная перевозка», относятся только к поставкам в пределах 48 смежных штатов (за исключением Аляски, Гавайев, Канады и Мексики).

Позвоните в отдел продаж по телефону 1-800-336-2776, чтобы узнать конкретное предложение по перевозке.


Доставка и разгрузка

Клиент несет ответственность за выгрузку груза из грузовика. Eagle Equipment не несет ответственности за любые дополнительные расходы или ущерб, которые могут возникнуть в результате разгрузки из грузовика перевозчика.

Грузовые перевозчики имеют ограничения на доставку по адресам проживания и могут требовать получения на грузовом терминале. Для разгрузки лифтов потребуется вилочный погрузчик. В этих случаях выгодно отгружать товар на грузовой терминал, где персонал терминала выгружает продукт и загружает его в прицеп или грузовик клиента. Лифты не могут быть разгружены с помощью транспортного средства с подъемными воротами. Мы не можем сообщить клиентам точное время доставки, так как мы не осуществляем доставку собственным транспортом. Мы сообщим нашим клиентам предполагаемое время доставки и предоставим им информацию для отслеживания.

Все отправления должны проверяться сразу после получения.

Для вашей безопасности любое внешнее повреждение должно быть отмечено в коносаменте во время доставки, чтобы иметь право на претензию к грузовому перевозчику. О скрытых повреждениях необходимо сообщить транспортной компании в течение трех дней после доставки. Клиент несет ответственность за подачу исков о возмещении ущерба транспортной компании. О нехватке/отсутствии деталей необходимо сообщать в службу поддержки клиентов Eagle Equipment в течение семи дней после доставки.

Только для покрасочных камер . У клиентов есть 30 дней, чтобы сообщить о нехватке/отсутствии деталей.


Требования к заказу на самовывоз

Клиенты могут забирать заказы со склада STE, расположенного в Гринсборо, Северная Каролина. Важно позвонить в STE до того, как вы планируете приехать забрать свой заказ, чтобы мы могли убедиться, что ваш заказ есть на складе и готов к выдаче. Мы можем предложить самовывоз только с нашего склада с понедельника по пятницу с 8:30 до 16:00.

Клиенты должны иметь при себе соответствующий прицеп с ремнями для крепления при подъеме оборудования.Оборудование STE нельзя загрузить в автомобиль, грузовик или внедорожник. Оборудование должно быть надежно закреплено и находиться на прицепе или иметь соответствующие ограничения по весу. Мы можем посоветовать вам подходящий прицеп и транспортное средство до вашего приезда. STE оставляет за собой право отказать в погрузке оборудования на неподходящие прицепы. STE не несет ответственности за любой ущерб, нанесенный транспортному средству или оборудованию клиента после того, как оборудование было прикреплено к прицепу клиента.

Гидравлический домкрат | Работа, Применение, Преимущество, Недостаток

Что такое гидравлический домкрат?

Прежде чем перейти непосредственно к гидравлическому домкрату, давайте сначала разберемся с «домкратом » .

Домкрат — это устройство, которое используется для подъема тяжелых грузов.

Домкрат может быть механическим, электрическим или гидравлическим в зависимости от метода создания усилия.

Гидравлический домкрат

Гидравлический домкрат работает по закону Паскаля.

Небольшая сила прикладывается к меньшей площади гидравлической жидкости, и эта сила создает некоторое давление в жидкости. Затем это давление прикладывается к более широкой области на выходе, так что создается достаточная сила для подъема груза.

Гидравлическая сила

Читайте также: Работа гидравлического пресса

Применение гидравлического домкрата

Ниже приведены некоторые области применения гидравлического домкрата.

  • Подъем автомобиля или любого другого транспортного средства для замены шин
  • Для подъема тяжелых грузов в промышленности
  • Краны оснащены гидравлическими домкратами для подъема груза
  • Используются в подъемных платформах
  • Они используются в погрузочно-разгрузочном оборудовании
  • Используются в землеройной технике

Преимущества гидравлического домкрата

Ниже приведены некоторые преимущества гидравлического домкрата.

  • Занимает меньше места
  • Они также менее подвержены заклиниванию из-за ржавчины на резьбе
  • Очень эффективен при больших нагрузках
  • Поднимает грузы с минимальным усилием
  • Легче в использовании
  • Немного легче винтовых домкратов

Недостатки гидравлического домкрата

Ниже приведены некоторые недостатки гидравлического домкрата.

  • Возможна поломка из-за износа сальников, это может вызвать серьезные проблемы
  • Имеет относительно низкую скорость
  • Гидравлическое масло может издавать неприятный запах, когда становится слишком горячим из-за чрезмерного использования
  • Может довольно быстро перегреться
  • Утечка гидравлического масла может привести к загрязнению почвы и воды

Ниже приведены некоторые вопросы, связанные с гидравлическими домкратами

Принцип работы гидравлического домкрата?

Гидравлические домкраты работают по закону Паскаля.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
