Как самостоятельно установить стеклоподъемники в автомобиль

Стеклоподъемники – это устройство, которое предназначено для поднятия и опускания боковых стекол, установленных в дверце или в специальных подрамниках автомобиля. На сегодняшний день в каждом современном ТС предусмотрены электростеклоподъемники (ЭСП), так как, в отличие от механических, они обладают большими функциональными возможностями.

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе.

Устройство стеклоподъемников состоит из:

  • привода;
  • подъемного механизма;
  • блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

  • реечный;
  • тросовый;
  • рычажный.

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом.

Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Главным преимуществом электростеклоподъемников является доводка стекла, которая позволяет закрывать окна автоматически при включении сигнализации.

Необходимые инструменты и материалы для установки

Набор необходимых материалов определяется конструкцией стеклоподъемника, с учетом всех его особенностей.

После выбора необходимого механизма ЭСП можно приступать к монтажу. Для этого понадобится:

  1. Механизм стеклоподъемника;
  2. Система протяжки;
  3. Нож, кусачки, плоскогубцы;
  4. Набор гаечных ключей;
  5. Крестовая или шлицевая отвертка;
  6. Строительный скотч;
  7. Медный провод;
  8. Силиконовая смазка;
  9. Изолента.

Инструкция по подключению электростеклоподъемников

Для подключения ЭСП, необходимо снять дверные карты и после этого хорошо очистить поверхность от загрязнений и пыли. С помощью отвертки следует открутить крепежные элементы и поднять стекло до упора его фиксации. Также необходимо извлечь резиновые заглушки из технологических отверстий. Далее следует завести устройство подъемника в верхнее отверстие в собранном виде и закрепить его с помощью болтов.

На следующем этапе нужно отключить провод от прикуривательного устройства и протянуть его через технологическое отверстие в двери автомобиля. Стоит обратить внимание на сам процесс протягивания проводки. Нужно убедиться, что провод не соприкасается с подвижными элементами ЭП, иначе возможен риск обрыва.

Далее, необходимо подключить контакты к переключателю, соблюдая необходимую полярность. После правильного присоединения всех элементов, следует подключить конструкцию к пластине и стеклу. Необходимо обязательно отрегулировать положение стекла и надежно закрутить все гайки для фиксации.

Для подключения стеклоподъемника к питанию, следует внимательно изучить схему проводки автомобиля и ЭСП. После выполнения всех необходимых действий, детали конструкции закрепляются силиконовой смазкой.

Для наглядного примера, можно ознакомиться с роликом, в котором показан процесс установки электрических стеклоподъемников на ВАЗ 2109:

Подключение электропроводки

  1. На первом этапе необходимо замерить расстояние между мотором стеклоподъемника и кнопками на передней панели.
    При помощи обычной проволоки с петлей на конце протягивается проводка в стойку и под панель.

Важно знать, что провод для протяжки подбирается с сечением не меньше 1 миллиметра квадратного. Если же пренебречь этим правилом, то возможен риск возникновения проблем при установке и во время соединения контактов ЭСП.

  1. Провода ЭСП могут подключаться напрямую к прикуривателю, что является самым простым и эффективным способом подключения. Опытные автолюбители выбирают технически сложный способ подключения, а именно непосредственно к аккумулятору, так как это гарантирует более стабильную работу.
  2. После завершения работы, необходимо прикрепить дверную обшивку, закрывая декоративными заглушками образовавшиеся дыры. Установленный механизм обязательно подлежит проверке – необходимо убрать и закрыть все необходимые детали, проверить крепления и контакты.

Распространенные проблемы и советы по подключению

Существует два типа основных проблем, с которыми можно столкнуться при установке ЭСП: механические и электрические. Проблема дефекта механизмов может быть в повреждении предохранителя, для этого необходимо заменить деталь.

Также поломка может находиться в блоке управления или реле, если её невозможно исправить прочисткой контактов, то стоит в таком случае поменять сам механизм.

Электрические проблемы, которые могут возникнуть:

  • повреждение или обрыв проводки;
  • повреждение электродвигателя;
  • перегорание предохранителя или главного блока управления;
  • окисление контактов на клавишах управления.

Механические проблемы зачастую кроются в поломке мотора, а именно в залипании и западании щеток. Чтобы определить эту проблему, стоит повернуть ключ зажигания и нажать кнопку ЭСП, при этом слегка постукивая по двери. Если после проделанных действий движения стекла будет вверх или вниз, это свидетельствует о поломке в моторе.

Для исправления поломки, необходимо снять кожух с моторчиком, и извлечь ротор. После, прочистить с помощью наждачной бумаги собранный в процессе работы стеклоподъемника нагар в системе.

Механизм может просто заедать и при этом издавать характерное рычание. При обнаружении такой проблемы необходимо заменить пластиковую шестерню в конструкции ЭСП.

На сегодняшний день практически каждый автомобиль оснащен электростеклоподъемниками, так как они имеют множество полезных функций, главной которой является обеспечение комфорта в автомобиле. Пассажиру или водителю достаточно одного нажатия кнопки, чтобы запустить в действие передвижение стекла. ЭСП являются технологическим продуктом развития автомобильной индустрии. Не удивительно, что они вытесняют механические аналоги.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.
COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

кнопка стеклоподъемника, схема подключения стеклоподъемника

Во многих современных автомобилях независимо от класса, марки и модели электростеклоподъемники являются решением  по умолчанию. При этом самым бюджетным вариантом является такой, когда стеклоподъемники установлены только спереди, то есть на двери водителя и переднего пассажира.

Что касается отечественного автопрома (например, ВАЗ 80-90-х годов), а также старых иномарок,  стеклоподъемники на таких машинах могут отсутствовать. Еще одним вариантом является нештатная установка стеклоподъемников.

В любом случае, как заводские решения, так и сторонние инсталляции могут выходить из строя. По этой причине многих автолюбителей интересует, как выполнятся установка электростеклоподъемников своими  руками в целях ремонта (при условии наличия стеклоподъемника)  или модернизации автомобиля (электростеклоподъемник изначально отсутствует). Далее мы рассмотрим, как установить и подключить стеклоподъемник в автомобиле.

Содержание статьи

Выбор стеклоподъемника

Перед тем  как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений.  При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

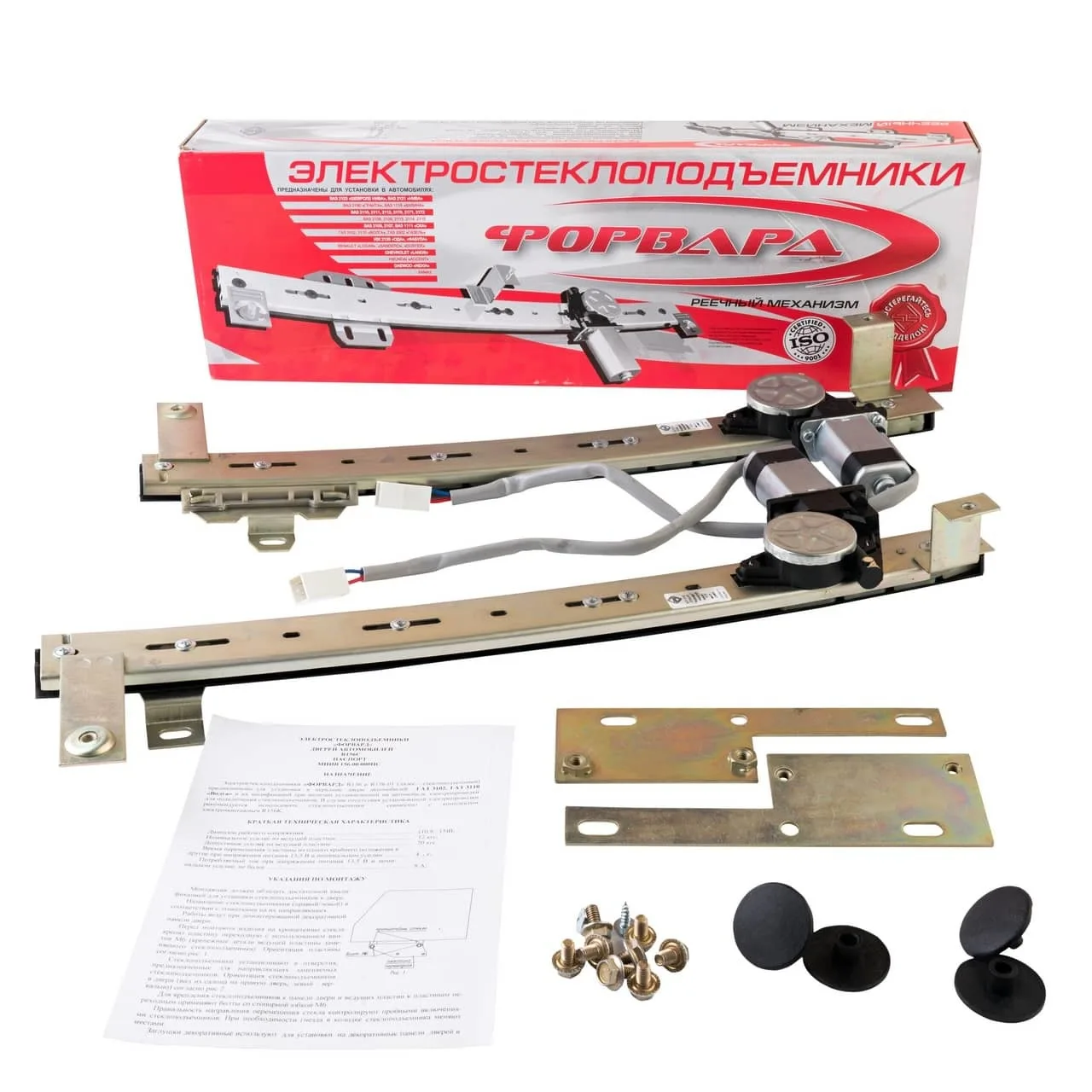

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа.  На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных  креплений.

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту,  после чего потребуется отключить клеммы АКБ. После старый  электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка.  Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника.  Затем можно установить новый механизм, после чего перейти к его подключению.

Обратите внимание, если для замены уже имеющегося стеклоподъемника используется точно такой же аналог, тогда проводка просто подключается аналогично тому, как подключение было реализовано ранее.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т. д.

Также необходимо, чтобы заранее были подготовлены  кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся.  Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

  • отвертку «крест» и плоскую;
  • кусачки и пассатижи;
  • набор ключей;
  • нож и протяжки;
  • изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт.  Данные особенности следует учитывать и заранее приобретать все необходимые детали.

  • Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

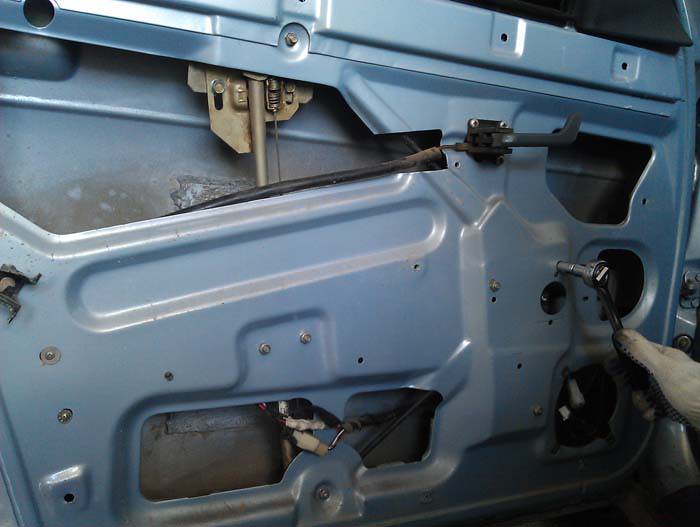

Затем снимается направляющая (трапеция) штатного механизма. Для этого окручивается нижняя гайка и две гайки посередине. После таких манипуляций направляющая освобождается и нужно открутить три гайки крепления стеклоподъемника в области ручки.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла.  Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Теперь потребуется совместить крепления рычажной системы стеклоподъемника с креплением на стекле. Чтобы это сделать, потребуется подавать питание от АКБ на контакты моторчика стеклоподъемника.  Чтобы быстро перевести рычажную систему в удобное положение, достаточно подключить при помощи двойного провода механизм к АКБ.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте).  Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку  электростеклоподъемника ближе к сидению водителя,  чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Главное, протянуть проводку из двери в стойку, а дальше из стойки под панель приборов.  Для протяжки в стойке имеются технологические отверстия. Проводка должна иметь сечение из расчета на мощность привода стеклоподъемника и нагрузки.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя.

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Само собой, это не правильно. По этой причине нужно отдельно проверять работу кнопок стеклоподъемников на всех дверях. Если все работает нормально, только после проверки можно врезать кнопки стеклоподъемника туда, куда планируется установка.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6. Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ.

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Рекомендуем также прочитать статью о том, как установить кнопку старт-стоп в автомобиле. Из этой статьи вы узнаете об особенностях выбора и установки кнопки запуска двигателя, а также что нужно учитывать при выборе и подключении кнопки «start-stop» двигателя автомобиля для реализации запуска двигателя с кнопки без ключа.

Затем нужно протянуть кабель через отверстие в двери и стойке.  При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д.

После подключения контактов к переключателю, для проверки следует подать питание  от АКБ,  включить габаритные огни.  Если все в  норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку,  короткую направляющую фиксируют  в нижнем отверстии.

Подведем итоги

Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако  вполне можно выполнить все работы своими руками в условиях обычного гаража.

Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в автомобиле. Из этой статьи вы узнаете о доступных способах подключения саба к магнитоле, а также на какие тонкости и нюансы следует обращать внимание.

Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.

Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться  заметно дороже, чем  сразу приобрести готовое решение.
