СХЕМА ВКЛЮЧЕНИЯ TDA1557, технические характеристики

СХЕМА ВКЛЮЧЕНИЯ TDA1557

    К приимуществам микросхемы TDA1557 можно отнести следующие характеристики:

· Требует минимальное количество навесных компонентов
· Высокоя выходная мощность
· Фиксированное усиление
· Хорошая режекция
· Режим MUTE
· Защита от перегрева.
· Защита от «переполюсовки» питания (я бы не стал проверять ее наличие)
· Защита от статического электричества
· Низко тепловое сопротивление.

ОБЩЕЕ ОПИСАНИЕ МИКРОСХЕМЫ TDA1557

    TDA1557Q — монолитный интегральный усилитель класса B в пластмассовом корпусе с 13-ю выводами. Микросхема разрабатывалась для автомобильной аудиоаппаратуры и довольно успешно в ней применялась. Микросхему TDA1557 до сих пор можно встретить в автомобильной аудиоаппаратуре низкой ценовой категории с стерео выходом.

Класс B хоть и не позволяет добиться хорошего звучания, однко окончательно списывать TDA1557 не следует — этот интегральный усилитель прост в монтаже и эксплуатации и для начинающих радиолюбителей подходит просто идеально.

СТРУКТУРНАЯ СХЕМА МИКРОСХЕМЫ TDA1557Q

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОСХЕМЫTDA1557

Параметр

мин значение

макс значение

Напряжение питания, В

6

18

Ток подребления в режиме паузы, mА

100mA

Максимальная температура кристала, С
Коф усиления, дБ

45

47

Напряжение смещения, mВ

250

Разделение каналов, дБ

-40

Различие коф усиление между каналами

1дБ

Коф искажений при выходной мощности до 12Вт

0,5%

Коф искажений при выходной мощности более 17Вт

10%

Ток потребления в пике, А

до 4

Критическая температура кристала, гад Цельсия

150

Разделение каналов не менее, дБ

40


Разность коф усиления между канлами, не более дБ

1

Не равномерность АЧХ в дмапазоне частот 25-20000Гц, не более, дБ

1

Время продолжительности пайки одного вывода припоем 300-350 С не более, сек

3

Рекомендуется использовать низковольтные паяльники с заземлением
(это завод изготовитель рекомендует, однако уже запаяно больше сотни штук 15-ти ваттным сетевым паяльником, нареканий нет!)


Схема включения микросхемы TDA1557

Габаритные размеры TDA1557






    Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Для примера взят усилитель STONECOLD, однако данный замер дает понимание тог, что мощность сетевого трансформатора может быть меньше мощности усилителя примерно на 30%.




Адрес администрации сайта: [email protected]


НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

              СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА



Простые схемы усилителей на TDA1557 и TDA1558

Добавил: STR2013,Дата: 05 Ноя 2013

Простой усилитель на TDA1557, TDA1558 своими руками

На не дорогих и распространённых интегральных микросхемах TDA1557, TDA1558 можно собрать простой усилитель мощности НЧ, требующий минимальное количество навесных компонентов. Усилитель на этой микросхеме широко раньше использовался в автомагнитолах. Из давно отслужившей свой век старой автомагнитолы можно выпаять или даже вырезать с участком платы полноценный усилитель мощности. Его можно приспособить для усиления звука компьютера, ноутбука, DVD и различного вида приставок.

Характеристики TDA1557Q, TDA1558Q

TDA1557Q, TDA1558Q — монолитный интегральный усилитель класса B в пластмассовом корпусе.

Параметр

мин. значение

макс. значение

Напряжение питания, В

6

18

Ток потребления в режиме паузы, mА

100mA

Максимальная температура кристалла, С
Коэффициент усиления, дБ

45

47

Напряжение смещения, mВ

250

Разделение каналов, дБ

-40

Различие Коэффициента усиление между каналами

1дБ

Коэффициент искажений при выходной мощности до 12Вт

0,5%

Выходная мощность, THD 10%, 4 Ом, Вт

22

Ток потребления в пике, А

до 4

Критическая температура кристалла, гад Цельсия

150

Разделение каналов не менее, дБ

40

Разность коэффициента усиления между каналами не более, дБ

1

Не равномерность АЧХ в диапазоне частот 25-20000 Гц не более, дБ

1

Время продолжительности пайки одного вывода припоем
300-350 С не более, сек

3

Структурная схема микросхемы TDA1557Q

Габаритные размеры TDA1557Q

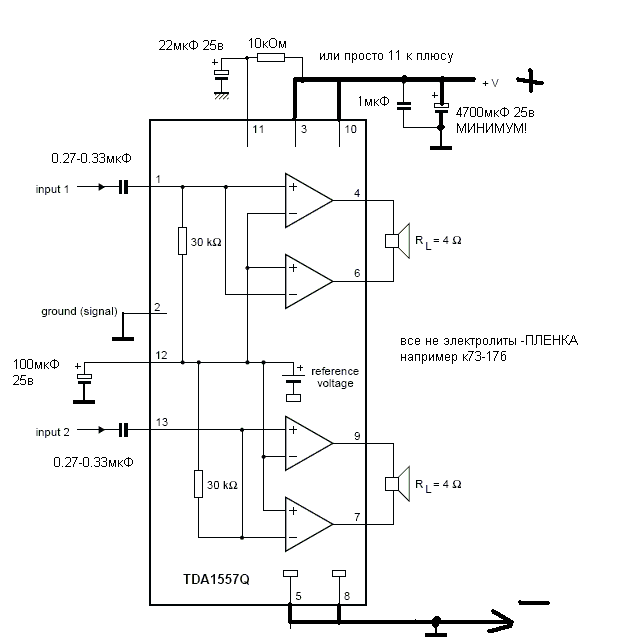

Типовая схема включения TDA1557Q

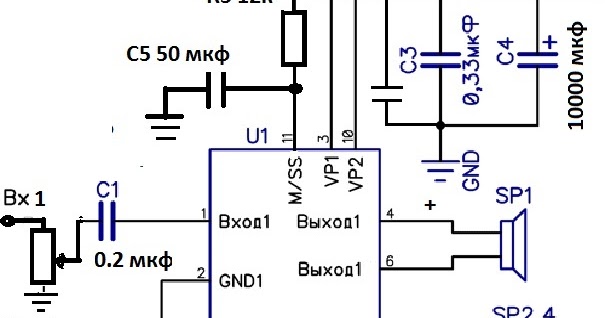

Принципиальная схема включения TDA1557 с задержкой на включение



Цепочка задержки из сопротивлений 100кОм, 1кОм и конденсатора 100,0х16В  включают усилитель с задержкой для исключения щелчков в акустических системах.

Монтажная схема типового включения TDA1557



Печатная плата усилителя

Простой усилитель на TDA1558Q своими руками

Структурная схема микросхемы TDA1557Q

Монтаж усилителя на TDA 1558Q


Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».

К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

Источник: Datasheet и ресурсы сети Интернет
