Как сделать 100 Вт усилитель на микросхеме за пол часа


Сделать мощный усилитель на одной микросхеме LM3886, навесным монтажом, вполне реально за 15-30 минут. При использовании хорошего блока питания такой усилитель запросто выдаст до 100 Вт мощности на один канал чистого и качественного звука.

Понадобится


  • Микросхема LM3886 — http://ali.pub/5elw6e

  • Резисторы: 1 кОм — 3 шт., 22 кОм.
  • Конденсаторы: 100 мкФ — 3 шт.

Схема усилителя


Тип усилителя — АВ. Питание — двуполярное. Для включения данной микросхемы существует много различных схем. Мы же будем использовать самую простую с минимальным количеством деталей.

Если вас интересует более простая схема, но с меньшей мощностью, посмотрите тут — https://sdelaysam-svoimirukami.ru/3898-ochen-prostoy-moschnyy-usilitel-na-mikrosheme.html

Изготовление мощного усилителя на микросхеме


И так, приступим. Корпус надежно закрепим. Вывода откусим кусачками на ровне с остальными, залудим вывода паяльником.

Согласно схемы начнем припаивать детали навесным монтажом. Начнем с резисторов.

Далее в дело идут конденсаторы. Внимательно припаиваем их согласно полярности.

Соединяем общим проводом.

Подключаем аудио кабель.


Подключаем вывода питания.

И вывода от динамической головки.

Блок питания тоже собран «на коленке». 4 диода составляют выпрямительный мост. Добавлены фильтрующие конденсаторы.

Мощный трансформатор.

Припаиваем к нему выпрямитель.

Получился источник двуполярного напряжения постоянного тока.
Микросхему усилителя прикручиваем к радиатору.

Включаем блок, на вход подаем звук от телефона.

Играет мощно и чисто. Диффузор головки имеет заметный ход. Чтобы наглядно убедится посмотрите ролик ниже.

Смотрите видео


Схемы популярных усилителей звуковой частоты на микросхемах

Н. Е.Сухов, г.Киев

Описание структуры

На современных микросхемах без каких-либо дополнительных активных элементов буквально за несколько минут возможно создание Hi-Fi усилителей мощности звуковой частоты (УМЗЧ) с коэффициентом гармоник менее 0,01 % и выходной мощностью 50 Вт.

Тема этой статьи — созданная схема так называемого полного УМЗЧ класса Hi-Fi, т.е. содержащего не только собственно УМЗЧ, но и регуляторы тембра и громкости, а также коммутатор входов. Используя специализированные микросхемы фирмы Philips, такой усилитель можно создать всего на трех микросхемах (рис.1). Как видно, схемотехника также чрезвычайно проста и кроме микросхем содержит практически только разделительные и регулировочные пассивные элементы.

Любой из четырех стереофонических входов X1 — Х5 подключается посредством электронного коммутатора TDA1029 (DA1). Эта микросхема работоспособна при напряжениях питания устройства от 6 до 23 В и потребляет всего 3,5 мА. Схемы УМЗЧ Philips гарантирует, что для усилителя при единичном коэффициенте передачи ее коэффициент гармоник не превышает 0,01 % при уровнях сигнала до 5,5 В на нагрузке 4,7 кОм/100 пФ, взвешенное напряжение собственных шумов не превышает 12 мкВ, неравномерность АЧХ в диапазоне 20 Гц — 20 кГц не более 0,1 дБ, а переходное затухание между включенным и выключенным входами не более -75 дБ. Максимальный выходной ток имеет типовое значение 5 мА, а скорость нарастания 2 В/мкс.

Схема УМЗЧ имеет следующее назначение

Отсутствие разного рода шороха и щелчков при регулировании громкости, баланса и тембра, хорошо знакомых нашим аудиофилам из-за низкого качества и долговечности отечественных переменных резисторов, в данной схеме гарантировано тем, что регулировочные резисторы R20, R22 — R24 включены не в сигнальных цепях, а в цепях, формирующих постоянные управляющие напряжения. Включение и отключение тон-компенсации при регулировании громкости выполняется S2. Допустимый диапазон напряжений питания TDА1524А от 7,5 до 16,5 В, типовой потребляемый ток 43 мА.

Диапазон регулировки коэффициента передачи (громкости) от -80 до +21,5 дБ. При использовании TDA1524А в других системах необходимо помнить, что ее входное сопротивление изменяется от 10 кОм при максимальном усилении до 160 кОм при минимальном. Несколько настораживают специфицированные фирмой Philips показатели коэффициента гармоник (не более 0,3 %) и напряжения собственных шумов (не более 310 мкВ), но реально измеренные искажения и шумы существенно меньше. Кроме того, применение делителей напряжения R25 — R28 позволило более полно использовать динамический диапазон TDA1524A и тем самым примерно на 10 дБ понизить относительный уровень шумов. С выхода DA2 сигнал поступает на линейный выход Х7 и на входы микросхемы TDA1555Q (DA3). Коэффициенты усиления всего усилитель звука установлены внутренними элементами в точности равными 10 (т.е. 20 дБ), внутренними же элементами заданы и режимы всех каскадов. Благодаря этому, простым соединением входов инвертирующих и неинвертирующих ОУ мы получаем два мостовые усил.
, нагрузку которых даже при однополярном питании можно подключить непосредственно (т.е. без крупногабаритных разделительных конденсаторов большой емкости) к выходам ИМС. Добавьте встроенную защиту выходов от перегрузок по току и статического электричества, защиту от перегрева и переполюсовки питающих напряжений, возможность перевода в дежурный режим с током потребления не более 100 мкА (для этого достаточно отключить вывод 14 микросхемы от шины питающего напряжения и оставить его в воздухе), внутренний стабилизатор напряжений с коэффициентом подавления пульсаций не менее 48 дБ, а также наличие автоматического детектора нелинейных искажений, и вам станет ясно, что TDA1555Q заслуживает внимания.

Готовые УМЗЧ звука

Микросхемы усилители PDF инструкции. Там есть и данный усилитель

Заключение для данных схем. Без каких-либо изменений схемы рис.1 описанный полный усилитель можно использовать и как автомобильный суперкласса, и как домашний комплекс среднего класса (в стационарных условиях рекомендую повысить напряжение питания до 18 В).

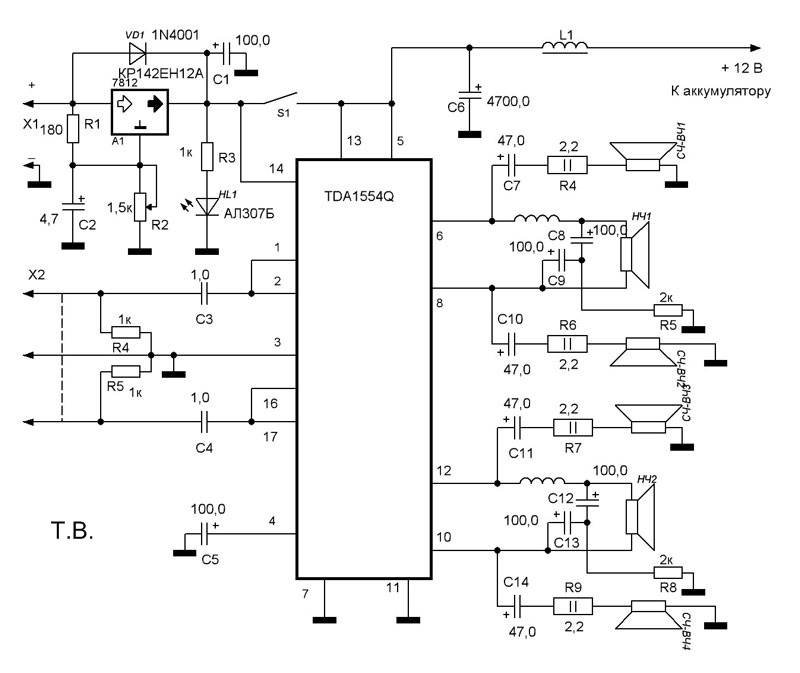

TDA1555Q — находка для ремонтников он заменит любой из сгоревших УЗ как в импортных, так и в отечественных магнитолах, магниторадиолах, музыкальных центрах и других устройствах. Можно рекомендовать его и для модернизации морально устаревшие усилители (например, в Маяках серий 240, 242, 246, телевизорах и др.).

Самому собрать усилитель на микросхеме TDA, схемы усилителей. Схемы усилителей LA4425A.

Конструкция усилителя мощности НЧ, в схеме используется две микросхемы TDA7294 для получения выходной мощности в режиме стерео (2 х 80 Вт), а в режиме моно (1x 180 Вт), усилитель способен работать на разные сопротивления нагрузки.

Фото монтажа усилителя на односторонней печатной плате. Питание осуществляется от двухполярного источника напряжения по схеме мостового выпрямителя. Обычная схема питания с простым диодным выпрямителем на ток 6А и два больших электролитических конденсатора, емкости которых 10000μF и 22000μF/50v, позволяет добиться тем не менее хорошей симметрии.

Монолитная интегральная микросхема TDA7294 в корпусе MULTIWATT15, работает в качестве усилителя звука в режиме AB, обеспечивает высокое Hi-Fi звучание (стерео, активные акустические системы, в качестве автомобильного усилителя высокого класса).

Схема имеет очень низкий уровень шума и искажений, широкую полосу пропускания. Защита от короткого замыкания и тепловая защита, что намного повышает её надежность.
Несомненным преимуществом данной микросхемы — широкий диапазон напряжения, тока и мощности, способен выдать самые высокие параметры на нагрузке 4Ω или 8Ω, даже в условиях не очень качественного питания. Микросхеме не нужен высоковольтный источник питания. Встроенная функция приглушения (отключения) звука с задержкой, добавляет ей удобство в эксплуатации.

Схема усилителя на TDA7294.
Ёмкость электролитических конденсаторов С7, С9 может быть в пределах от 1000µF 50V до 4700µF 50 V.

Усилитель на микросхеме LA4425A.
Корпус микросхемы TO-126, SIP-5.
Напряжение питания микросхемы усилителя 5-16V.
Мощность усилителя 5 Вт.
Достаточно малое количество навесных элементов.
Широкий диапазон питания
Встроенная защита от перенапряжения.
Встроенная тепловая защита.
Встроенная защита от короткого замыкания по выходу.
Одна из схем имеющая минимальное количество навесных элементов.
Схема усилителя не требующая настройки.
Очень подходит для усилителя аудио в автомобиле, радио.
Технические характеристики LA4425A 100Kb.

Выбор схемы УНЧ

Какой лучше собрать УНЧ для самодельного трансивера. Для изготовления усилителей низкой частоты имеются разные микросхемы, в том числе 174УН14 (TDA2003). TDA 1013B -электронная регулировка громкости, возможность включить активных и пассивных фильтров по НЧ, выходная мощность 4 Вт. LA4425 — устанавливают в импортных трансиверах, схема включения очень простая, она лучше чем TDA2003. При испытаниях в радиолюбительских условиях микросхемы TDA2003, TDA1013, LA4425, LA4270 достаточно сильно шумят, в отличии от TDA1015 получилось намного лучше, так как на осциллографе 4мв шума, а все выше перечисленные давали более 10мв.
По поводу регулятора громкости пробовалось на оптопарах ОЭП 12, 13, 2, показали в работе регулятора на отлично, давится сигнал в ноль.
Кому то очень нравятся 174УН31 и 174УН34 которые кажутся лучшие, по опыту любителей перепробовавших кучу мс: шумы меньше и лучшей оказалась связка нашей (Зеленоградской) 31й и К538УН1(в качестве предварительного усилителя) в железном корпусе.

Олег Занин RN1TO (ex UN8PBC)

Данный усилитель был специально разработан для трансивера высокого класса, тракт ПЧ которого выполнен полностью на полевых транзисторах подобных КП 327 А с пассивным детектором. УНЧ настолько малошумящий, что при отключении от тракта ПЧ, его работа вообще не ощущается. Усиление каскадов, как предварительного, так и оконечного можно регулировать раздельно. Имеется возможность задавать усиление каждого каскада в пределах примерно 10-200, так общее усиление достигает примерно 4000. Для улучшения шумовых характеристик приёмного тракта в целом между каскадами включён фильтр (по схеме Полякова), это практически низкочастотный ЭМФ. Для согласования НЧ фильтра с предварительным каскадом применён истоковый повторитель. Оба каскада выполнены на двух половинах одной микросхемы К548УН1А и трёх транзисторах.
Предварительный каскад выполнен на первой половине ОУ, сигнал подаётся через довольно большую керамическую ёмкость, это вызвано необходимостью понизить фликер-шумы и хорошего воспроизведения НЧ составляющей сигнала. Оконечный каскад собран на второй половине ОУ и двухтактном эмиттерном повторителе.
Выходная мощность усилителя довольно велика и составляет около 1,5 ватт, что более чем достаточно для хорошего трансивера. После сборки из заведомо исправных деталей УНЧ начинает работать сразу.
Настройка УНЧ не составляет большого труда — необходимо только выставить половину питающего напряжения на выводе 7, D1,1 подобрав резистор R2 и резистором R10 на эмиттерах Т2 и Т3. Усиление регулируют резисторами R1 и R2, а также емкостями С2 и С15.
Фильтр НЧ изготовлен в металлической коробочке и заливается эпоксидным клеем. Катушки намотаны на ферритовых кольцах К 12-5-5,5 из материала Ф 1500 НМ1. L1,L5 индуктивностью 22 mH и содержат 127 витков, L2 и L3 88 mH — 180 витков, L4 индуктивностью 44 mH и содержит 125 витков. Все катушки намотаны проводом 0,12 мм. После намотки желательно индуктивность подогнать по измерителю. Более подробно про этот фильтр можно прочитать в брашуре «Радиолюбителям о технике прямого преобразования» В.Т. Полякова. Изготовление фильтра довольно трудоемкое, но в конечном итоге оно того стоит, потратьте время и не пожалеете. И последнее о питании усилителя, оно без ухудшения характеристик может изменяться в широких пределах — от 9 до 24 вольт.

УНЧ на 80 Вт

Простой усилитель мощности 4×50 Вт – Sam-Sdelay.RU – Сделай сам!


Одна из разработок — микросхема TDA1514A
– может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения лишь немного сложнее, чем обычного операционного усилителя.
Еще раз перечислю достоинства чипа TDA1514:
— приемлемая цена — высокая мощность, до 50 Ватт! — низкие искажения — тепловая защита — отсутствие щелчка при включении/выключении

Могу сказать, пожалуй, поёт она и правда хорошо. Вернее сказать, пела… Наверное, потому и перестали выпускать. Маркетинг, блин. Ловите момент, берите, если сможете найти. Уходящая натура…

Ниже привожу куски статьи Н. Сухова и разные дополнения.

Содержание / Contents

  • 1 Добавка из личной переписки
  • 2 Дополнение от Александра Воробьева, плата-двухканалка
  • 3 Вариант платы в «Sprint Layout» от BLACK EAGLE

До недавнего времени любители звуковоспроизведения высокой верности (Hi-Fi) относились к возможности создания высококачественного УМЗЧ на единственной микросхеме с известной долей скепсиса. Ведь нельзя же считать высококачественным усилитель с выходной мощностью менее 5 Вт и коэффициентом гармоник более 1%, который можно создать на получившей распространение, в телевизорах МС К174УН7
(на этой микросхеме были выполнены усилители в магнитофонах серии «Маяк 233»).

Несколько более серьезным будет усилитель, выполненный на микросхеме К174УН19

(аналог TDA2030) с выходной мощностью до 20Вт и коэффициентом гармоник порядка нескольких десятых процента. Но настоящих меломанов не устроит такой усилитель. Они предпочтут значительно более сложный усилитель на дискретных транзисторах с коэффициентом гармоник на один, а то и на два порядка меньше. Создание такого усилителя – дело непростое и для неопытных радиолюбителей нередко оборачивается кучкой сгоревших транзисторов и разочарованием.

Одна из новых разработок — микросхема TDA1514A

– может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения (рис.1) лишь немного сложнее, чем обычного операционного усилителя.


Микросхема выполнена в пластмассовом 9-выводном корпусе типа SOT131A,имеющем размеры 12,0х23,7 мм (шаг выводов 2,54 мм), что позволяет без труда разместить все элементы схемы (без радиатора и блока питания) на печатной плате размером 80х25 мм. Как видно из рис.1, транзисторы выходного каскада имеют две системы защиты от перегрева и от перегрузок по току. В таблице приведены характеристики, заявляемые изготовителем.

Испытания усилителя

, собранного по рекомендуемой изготовителем схеме рис.1 (на монтаж ушло не более 15 мин.), были проведены автором при питании от стабилизированных источников +27,5/-27,5 Вольт и подключении эквивалента нагрузки по стандарту IHF A202, рекомендуемого для испытаний усилителей мощности звуковой частоты (1). Смещение нуля на выходе усилителя составило -84,8 мВ, что соответствует спецификации изготовителя, но примерно на порядок больше, чем у престижных Нi-Fi усилителей на дискретных элементах, как правило, имеющих специальные подстроечные резисторы для установки «нуля». Недостаток легко устранить, включив последовательно с резистором R2 неполярный конденсатор емкостью не менее 50 мкФ или введя регулировку нуля по любой из схем, применяемых для обычных операционных усилителей. В режиме молчания потребляемый ток по обеим шинам питания составил 53 мА. Из этого можно сделать вывод, что транзисторы выходного каскада работают в режиме класса AB без отсечки коллекторного тока.

При увеличении амплитуды входного сигнала частотой 1кГц ограничение наступает при выходном напряжении 16,4В (среднеквадратическое значение), что соответствует мощности 67,2Вт. На нагрузке сопротивлением 4Ом и 33,6Вт на нагрузке 8Ом. При работе на нагрузку 4Ом ограничение нижней полуволны наступает несколько ранее, чем положительной, что свидетельствует о небольшой асимметрии выходного каскада.

Спектр выходного сигнала при работе на эквивалент нагрузки IHF A202 и выходной мощности 95% от порога ограничения насыщен гармониками до 16-й, но уровень гармоник не превышает -90дБ, а это соответствует очень малому для микросхем УМ коэффициенту гармоник – не более 0,01%. При выходной мощности 67,2Вт на нагрузке 4Ом усилитель потребляет ток 1,9А, что соответствует потребляемой мощности 104,5Вт и КПД 64% — цифры обычные для усилителей с выходными ступенями класса АВ. При пониженном напряжении питания +/- 15 Вольт максимальное выходное напряжение уменьшается до 9,2В (21Вт/4Ом) при потребляемом токе 1А. Минимальное напряжение питания, при котором сохраняется работоспособность — +/-8,5 Вольт. При этом выходное напряжение 4,6В (5,3Вт/4Ом), а потребляемый ток 0,55А.

АЧХ усилителя

в диапазоне 20Гц….20кГц имеет неравномерность 0,5дБ, но на частоте 100кГц имеется горб высотой 4дБ, приводящий к небольшим выбросам на фронтах переходной характеристики. Спад вершин прямоугольного импульса частотой 1кГц не превышает нескольких процентов и объясняется наличием на входе разделительного конденсатора сравнительно небольшой емкости, образующего с резистором R1 ФВЧ с частотой среза 8Гц. Скорость нарастания выходного напряжения при работе на нагрузку IHF A202 составила 7,5В/мкс для положительного перепада напряжения и 15В/мкс для отрицательного, что с большим запасом обеспечивает полную выходную мощность даже на верхней границе звукового диапазона, а также гарантирует отсутствие динамических и интермодуляционных искажений при работе с реальными звуковыми сигналами.

Схемы защиты

от перегрузок по току и перегрева испытаны путем короткого замыкания выхода и съема микросхемы с радиатора. Обе схемы обеспечивают автоматическое восстановление режима работы после устранения перегрузки.

Тест на запас устойчивости

проведен путем подключения к выходу усилителя емкостной нагрузки. Устойчивость сохраняется при эквивалентной емкости нагрузки до 0,47мкФ. При подключении нагрузки емкостью 202мкФ (общепринятый тест в мировой практике для исследования устойчивости усилителей класса Hi-Fi) рекомендуется для предотвращения выхода микросхемы из строя последовательно с нагрузкой включить LR стабилизирующую цепочку, отсекающую емкостную нагрузку и образующую при этом дополнительный полюс АЧХ из петли ООС. К сожалению, возникающий при самовозбуждении сквозной ток транзисторов выходных каскадов не ограничивается внутренней схемой защиты, что при отсутствии защиты по току блоке питания может привести к выходу микросхемы из строя.

Корпус микросхемы электрически соединен с выводом 4 (минусовая шина питания), поэтому несколько микросхем можно разместить на одном радиаторе без изолирующих прокладок.

Схему включения можно упростить за счет исключения цепочки вольтодобавки

R4R5 и конденсатора 220мкФ, при этом вывод 7 соединяют с выводом 6. В таком включении максимальная выходная мощность уменьшается на 4Вт, но улучшается подавление пульсаций питающих напряженией. При соединении выводов 3 и 4 микросхема переводится в дежурный режим с пониженным энергопотреблением (18мА).

Заключение

Микросхема обладает очень хорошей линейностью и пригодна для создания усилителей мощности высокой верности. При мостовом включении двух микросхем можно получить мощность 100Вт на нагрузке 8Ом при коэффициенте гармоник 0,01%. Параметры микросхемы реально конкурируют с параметрами таких усилителей на дискретных элементах, как «Барк», «Одиссей», «Вега» и другие. Микросхема является хорошей альтернативой «дискретных» для тех, кто не имеет достаточного опыта или времени налаживания и доводки сложных схем. Схему включения желательно дополнить параллельной LR-цепочкой (L=10-20мкГн, R=10-20Ом), включаемой последовательно с нагрузкой, и схемой регулировки «нуля» на выходе. Для уменьшения спада вершины прямоугольного импульса емкость конденсатора на входе желательно увеличить до 5мкФ.

Простой усилитель мощности 4×50 Вт

Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх. В сумме это получается 200 Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80 Вт на канал на 2-х Омную нагрузку. В наше время построить мощный усилитель своими руками не составляет труда. И все это благодаря современной элементной базе. Сегодня речь пойдет о простом усилителе на микросхеме TDA7560, который запросто может сделать человек, практически не разбирающийся в электронике.

Стоит TDA7560 али экспресс абсолютно смешные деньги, порядка 1 доллара – смотрите тут

.


Микросхема TDA7560 фирмы Филипс — это просто находка, особенно для тех, кто не сталкивался с ней раньше. Её давно облюбовали как начинающие радиолюбители, так и автолюбители, за её низкое напряжение питания. У микросхемы TDA7560 есть полный, но более старый аналог – TDA7388, чуть менее мощный. Характеристики усилителя Выходная мощность:

  • На нагрузке 4 Ома максимальная – 4 x 50 Втт.
  • На нагрузке 4 Ома номинальная – 4 x 45 Втт.
  • На нагрузке 2 Ома максимальная – 4 x 80 Втт.
  • На нагрузке 2 Ома номинальная – 4 x 75 Втт.
  • Напряжение питания от 8 до 18 Вольт.

Остальные характеристики смотрите в даташит. Схема усилителя


Схему включения микросхемы всегда можно посмотреть в даташит. Все просто и очевидно: слева четыре входа, справа четыре выхода на акустические системы. Естественно входа можно замыкать между собой, но не выхода. Каждый выход микросхемы должен быть нагружен на свою акустическую систему. С этим, я думаю, вопросов не возникнет. Единственное, что стоит пояснить так это вывода «ST-BY» и «MUTE». «ST-BY» – это ждущий режим, обычное его сразу соединяют с плюсом питания и усилитель всегда активен. «MUTE». – это режим выключенного звука, обычное его так же соединяют с плюсом питания и усилитель всегда становится активен. На плате для того стоят перемычки. Плата усилителя


Платы можно сделать обычным ЛУТ за несколько десятков мину. Скачать ее можно тут:

tda7560.zip [7,32 Kb] (cкачиваний: 15)

После спайки и сборки усилителя не забудьте установить микросхему на радиатор, желательно большой если вы меломан, который любит громкость.


Применение усилителя Микросхема изначально разрабатывалась для применения как усилитель мощности звука в автомагнитолах. Поэтому использовать данный усилитель в машине — это отличный выбор. Но учтите, что желательно использовать толстые провода питания. Так же возможно потребуется солидно увеличить емкость фильтрующих конденсаторов питания. Усилитель на микросхеме отлично подходит и для домашнего использования. Питать его можно от старого компьютерного блока питания, как это делал я в свое время. А охлаждающий радиатор использовать с вентилятором – это существенно уменьшит его размеры. Думаю, ничего сложного тут нет, но если кому-то чего-то не понятно – жду ваши вопросы в комментариях. Всем спасибо!


Смотрите видео теста усилителя Источник

Вам может понравиться:

  • Вязаные коврики крючком: интересные модели, схемы и…
  • Вязаные коврики крючком: интересные модели, схемы и…
  • Мощный импульсный блок питания на 12 В своими руками
  • Блок питания на стабилитроне и транзисторе
  • Идеи для подушек из старых свитеров… Никогда бы не…
  • Автономная gsm сигнализация из мобильного телефона…
  • «Реанимация» автомобильного усилителя
  • Что можно сделать своими руками: полезные поделки для дома
  • Рюкзак из джинсов своими руками, лучшие мастер-классы
  • Красивые и оригинальные новогодние поделки 2018
  • Из всего этого, девушка создала невероятной красоты…
  • Как переделать старый советский сервант в стильную…

↑ Дополнение от Александра Воробьева, плата-двухканалка

Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это — сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.

Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30. Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.

Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16). Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в — 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.

5 — ваттный усилитель мощности на диапазон 1,8…54 МГц

Zack Lau, KH6CP/1. Оригинал статьи опубликован в журнале
QEX, May 1992, pp.7,8
Вам необходим простой и стабильный усилитель для многодиапазонного QRP передатчика? Этот усилитель был не только оптимизирован по стабильности работы с помощью компьютерной программы Touchstone, но и выдержал подключение к нему в процессе работы различного рода не согласованных (высокоомных) нагрузок, так, например, РА использовался для снятия характеристик фильтров при выходной мощности 5 Вт. Усиление двухкаскадного РА в пределах любительских диапазонов составляет 28…30 дБ и имеет небольшой подъём в пару дБ на частотах вблизи 37 МГц. Для простоты и неприхотливости РА, в качестве оконечного его транзистора был выбран MRF137 фирмы Motorola. С MRF138 усилитель, возможно, будет более линеен, но по этому транзистору у меня очень мало информации, чтобы быть полностью в нём уверенным. Некоторых радиолюбителей отталкивает повышенная стоимость этих транзисторов, но, как говорится: “скупой платит дважды”- дешёвые транзисторы имеют обыкновение часто “вылетать”. Усилитель с полевыми транзисторами даёт на выходе “чистый” SSB сигнал, сравнимый по интермодуляционным продуктам высоких порядков с обычными усилителями на биполярных транзисторах. Например, худшее значение уровня интермодуляционных продуктов для диапазонов 3,5, 7, 14 и 28 МГц составляет — 38 дБ на 28 МГц, причём, продукты пятого порядка имеют уровень -61 дБ по отношению к РЕР. Усилитель имеет выходную мощность 5 Вт РЕР при токе 0,5 А (напряжение питания 28 В).

Наверное, самым большим недостатком является своеобразное питание полевых транзисторов – они “любят” высокое напряжение и, действительно, хорошо, при этом, работают. MRF137 — не исключение. Я питал MRF137 напряжением 28,2 В при токе покоя 0,55 А. Ток увеличивался до 0,6 А при выходной мощности 4,6 Вт на 28 МГц. На драйвер подавалось обычное, в таких случаях, напряжение питания 12 В.

Входной каскад усилителя (Рис. 1а) выполнен на биполярном транзисторе 2N5109 с обратной связью, настроенной так, чтобы скомпенсировать усиление MRF137. Последовательная цепь, состоящая из резистора сопротивлением 470 Ом и конденсатора ёмкостью 12 пФ, установлена между коллектором и общим проводом для обеспечения стабильности усилителя на всех его рабочих частотах. MRF137 на 54 МГц уже снижает собственное усиление на несколько дБ, однако, эту разницу компенсирует усилитель на биполярном транзисторе. Обратные потери по входу лучше, чем 18 дБ в диапазоне частот 1,4…29,9 МГц, но ухудшаются до 12 дБ на частоте 50 МГц. КСВ по входу с высокоомными нагрузками не проверялся.

Каскад оконечного усилителя мощности “собственной персоной” показан на Рис. 1 б и представляет собой прекрасный усилительный блок с усилением в 16 дБ и неравномерностью усиления менее 0,5 дБ в диапазоне частот 1…32 МГц. Трансформатор на передающей линии, включенный по входу усилителя позволяет улучшить обратные потери и КСВ, которые составляют, соответственно, более 18 дБ и 1,3 : 1 в диапазоне частот 1…50 МГц. Я думаю, что подключение на выходе усилителя другого трансформатора на передающей линии, позволит создать более мощный РА с меньшим усилением на тот же частотный диапазон, такая вариация, правда, не испытывалась.

Под усилитель использовалась простейшая плата, какую я мог только придумать. На куске фольгированного с двух сторон стеклотекстолита я вырезал две дорожки под выводы затвора и стока, затем, обернул плату по краям медной фольговой лентой и припаял её для надёжности “заземления” (экранировки).

Рис. 1а. Маломощный усилитель, разработанный для компенсации спада АЧХ

усилителя мощности на MRF137. Схема принципиальная электрическая.

Q1 – 2N5109, 2,5-ваттный транзистор с креплением на радиатор, граничная

частота Ft = 1200 МГц.

Т1 – 15 витков двойным проводом #28 на кольцевом сердечнике FT-37-43.

После сверления отверстий под транзистор MRF137, винты его крепления в плате и в прокладке, выполненной из алюминиевой ленты толщиной 0,05 дюйма, я прикрепил прокладку, плату и транзистор к радиатору, с помощью винтов 4-40 (в теле радиатора для этой цели просверлены отверстия и в них нарезана соответствующая резьба). Стандартный метод, “прижатый” к общему проводу, был использован для монтажа и других деталей. Усилитель на транзисторе 2N5109 смонтирован на своей собственной заземляющей площадке, и ещё: если в одном каскаде РЧ усилителя “задрано” усиление, то такой усилитель работает менее стабильно (т. е., усиление между каскадами следует распределять более равномерно).

Три таких усилителя были построены Mike’oм Gruber’oм, WA1SVF для использования в лаборатории. Он заметил, что сопротивление резистора R8 для получения необходимого смещения для получения тока 0,5 А должно быть изменено с 4,7 кОм на 1 кОм. Дополнительно: используемые Mike’ом транзисторы MRF137 имели большее пороговое напряжение затвора (напряжение смещения необходимое для открывания транзистора), но это не повлияло на параметры усилителя.

Рис. 1б. Усилитель мощности на МОП (TMOS)-транзисторе с выходной мощностью 5

Вт. Схема принципиальная электрическая.

L1 – 26 витков эмалированного (обмоточного) провода #26 на кольце Т-44-2,

индуктивность – 3,9 мкГн.

Q2 – транзистор MRF137.

R9 – потенциометр (подстроечный резистор) сопротивлением 10 кОм

поворотного типа для установки напряжения смещения транзистора.

RFC1 – 21 виток обмоточного провода #26 на кольце FR-37-67.

Т2 – 4 витка 25-омным коаксиальным кабелем на кольце FT-50-43. 25-омный

кабель образован двумя отрезками 50-омного кабеля уложенного

параллельно. В прототипе использовался кабель RG-196/U.

U1 — 78LO5 – интегральный 5-вольтовый стабилизатор.

Свободный перевод с английского: Виктор Беседин (UA9LAQ) г. Тюмень январь, 2003 г

↑ Вариант платы в «Sprint Layout» от BLACK EAGLE


В архиве схемы включения и чертёж ПП в Лэйаут: ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
При правильном монтаже и исправных деталях, усилитель начинает работать сразу и в налаживании не нуждается. Нужно только проконтролировать, чтобы на выходах обоих каналов был нулевой потенциал. В противном случае придется искать ошибку в монтаже или другой экземпляр чипа.

Даташит на TDA1514 у нас в справочнике.

Схема УМЗЧ на транзисторах (50 Вт)

Транзисторный УМЗЧ (рис. 2.36) Юрия Ежкова отличается высокой скоростью изменения выходного напряжения — 50 В/мкс. Хотя для обеспечения выходной мощности 90 Вт в нагрузке 4 Ом на высшей частоте звукового диапазона 20 кГц вполне достаточно 4 В/мкс, Юрий считает, что 10-кратный запас по скорости позволяет практически избавиться от генерации гармоник высших порядков в усилителе с общей ООС.

Входной дифкаскад выполнен на паре полевых транзисторов (КП103) в каскодном включении с биполярными Тг4Тг5. Высокая линейность и перегрузочная способность этого каскада обеспечены генератором тока ТгЗ и стабилизатором напряжений сток-исток, выполненном на Trl D1.

Активная нагрузка первого каскада Тr6 обеспечивает переход от дифференциального выхода на однотактный без потери коэффициента передачи и с компенсацией шумов генератора тока ТгЗ.

Рис 2.36. Схема 50-ваттого транзисторного УМЗЧ

Пояснения к рис. 2.36. Второй каскад на Тг8 выполнен по схеме с общей базой и нагружен на генератор тока Тг7. Стандартная схема термостабилизации тока смещения выходных транзисторов выполнена на Тг9 (монтируется на радиаторе Тг22/Тг23), резистором R18 при налаживании устанавливаются токи эмиттеров Тг22 и Тг23 120 мА.

Симметричная двухтактная выходная ступень содержит 3 каскада. Первый — каскодный усилитель напряжения Тг10Тг12 (Тг11Тг1З) с местной ООС R33 II (R27+0.5R28), второй — усилитель тока с повышенной линейностью Trl6Trl8 (Тг17Тr19) и также местной ООС через R40 (R43), третий — каскад с ОЭ на параллельно включенных Тг20Тг22 (Тг21Тг23).

Местную линеаризацию этого каскада выполняет ООС по току коллектора Тг20Тг22, выделяемому на R44 и подаваемому в противофазе на базы Тг20Тг22 через Тг18. Вся выходная ступень также охвачена местной ООС через R36, R33 || (R27+0.5R28), которая задает ее коэффициент усиления (с базы Тг10) 4,7. Транзистор Тг14 с диодом D12 обеспечивают для Тг20Тг22 режим неотключаемого генератора минимального тока, предотвращая отсечку тока коллектора и возникновение «переключательных» искажений.

Резистором R28 при налаживании минимизируют уровень четных гармоник, a R8 устанавливают нуль на выходе. Линеаризация всех каскадов местными ООС позволила снизить глубину общей ООС, а также без негативных последствий ввести в нее регуляторы тембра НЧ (R10 в нижней части схемы) и ВЧ (R6). Регулятор тембра можно отключить переключателем обшей ООС. Коэффициент гармоник усилителя при выходной мощности 10 Вт не превышает 0,03% в диапазоне частот 20 Гц — 20 кГц. Максимальная выходная мощность 90 Вт на нагрузке 4 Ом и 50 Вт на нагрузке 8 Ом.

Источник: Сухов Н. Е. — Лучшие конструкции УНЧ и сабвуферов своими руками.

Журнал Радиохобби — https://radiohobby.ldc.net

Самодельный ламповый усилитель звука на 50 ватт.

  • AndReas говорит:
    Обзор на радиоконструктор MX50 SE. Лучший из несложных самодельных УНЧ средней мощности? Вам интересно? Тогда читать обзор! Мультиобзор: усилитель, корпус, предусилитель, конденсаторы и прочее.

    Предисловие. Почему собрал этот УНЧ?

    Была у меня идея по-быстрому собрать несложный компактный УНЧ не очень большой мощности. Первоначально планировал собрать УНЧ на LM1875 — . Приобрел китайский кит как базовый тестовый макет, корпус и трансформатор. После сборки конструктора выяснилось, что УНЧ на этой микросхеме на предельных напряжениях питания не может нормально работать на нагрузку 4 Ома — микросхема быстро нагревается, не успевает отдать тепло на радиатор. И отключается по теплозащите. Меня это не устраивало. Так как самые дорогие радиодетали (корпус и трансформатор) были куплены — то принял решение искать схему другого компактного УНЧ. В комментариях к обзору тов. Fizik и тов..html#comment2043615) порекомендовали сабж. Решил попробовать собрать этот УНЧ. Дело было в мае. Сейчас декабрь. УНЧ собран:-)

    Перечислим параметры хорошего «народного» УНЧ 1. Должен быть дешев 2. Не содержать сильно дефицитных деталей 3. Прост в сборке и настройке 4. Обладать достаточной мощностью 5. Должен хорошо играть музыку и обладать хорошими характеристиками.

    LJM MX50 SE — кандидат это звание. Радиоконструктор можно купить за 12$ на электронных площадках типа ebay и алиэкспресс. Обычная цена около 15-16$. Я указал другого продавца на ebay. Тот, у кого покупал, сейчас не продает этот товар.

    Другие варианты этого кита

    На али-ебее продают спаянные варианты этого кита (стоят на 8-10$) дороже. Есть киты с выходными транзисторами Сакен 2SA1295/2SC3264 или 2SA1186/2SC2837. Стоят сильно дороже. Оригинальность транзисторов проверить невозможно. Поэтому лучше купить дешевый кит, а транзисторы выходные потом купить в проверенном месте и установить на отлаженную плату. Китайцы продают вариант MX100 (ищется по этому имени) — то же самое, что и MX50 SE, но на одной плате: два канала, БП и защита акустики от постоянки+задержка при вкл питания.

    Продают в виде кита, собранной платы или даже собранного УНЧ. В эту версию тоже пихают перемаркированные KEC дорогие сакены:

    Если бы не моя ситуация с готовым корпусом и трансформатором, то скорее всего купил бы готовый УНЧ и доводил его до ума. Как это можно сделать — см ниже. Во время работы над этим проектом не знал о существовании MX100. Продают трансформаторы питания, клеймы для подключения, радиаторы под транзисторы, корпуса и проч. для этого УНЧ
    Комплектация
    Пришла посылка с небольшим пакетиком, двумя платами и деталями:

    К качеству односторонней печатной платы претензий нет. Все сделано отлично. Легко паяется. Все подписано.

    Выходные транзисторы южнокорейские KEC. Производятся по лицензии Тошибы. Стоят копейки. Соответственно, никто их не подделывает. Выводы не магнитятся.

    Другие радиодетали, если кому-то интересно

    На международном форуме народ отмечал хорошее качество радиодеталей за такую небольшую цену. Электролиты «Рубикон», филиппинские обычные конденсаторы и прочее. Как проверишь правда это или нет? Поверим международному сообществу радиолюбителей. Лишних деталей нет (подкладки под транзисторы не считаем). Положили все, что на плате указано.

    Сборка

    Собирается все это хозяйство не спеша за четыре-пять часов.

    Трансформатору на 200-250 Ватт с двумя вторичными обмотками на 18 В переменки (у меня, правда, трансформатор с 4-мя вторичными обмотками на 18В — поэтому и два диодных моста). Блок питания — диодный мост и два электролита 4700 мкФ на 50 В на каждую из шин. Питание у УНЧ двухполярное. 26 Вольт на каждую шину после выпрямителя.

    На стенде:

    Транзисторы выходные через подкладки на радиатор устанавливаются, чтобы не было прямого контакта металлической пластины и радиатора. Правильно собранный усилитель в настройке не нуждается и начинает работать сразу при подключении нагрузки и подаче сигнала. Но сразу включать страшно. Поэтому стандартная процедура проверки. Вместо нагрузки на выход мощный резистор на 8 Ом, вход закоротить. Первое включение через лампочку. Если лампочка вспыхнула и тут же погасла, ничего не задымилось и не взорвалось — то все ок. Иначе беда — проверяйте монтаж, сопли, транзисторы. Дальше проверяем питание на плате УНЧ и постоянное напряжение между выходом УНЧ и землей. Должно быть до 30 мВ. У меня в первом варианте было вообще все шикарно на обеих каналах:

    Отключаем закороченный на землю вход и лампочку. Если вы все еще боитесь подключать динамики и подавать сигнал, тогда воспользуемся звуковым генератором и осциллографом. И подадим на вход тестовый сигнал — синус 1 кГц:

    Должен быть ровный неискаженный синус. Получаем на нагрузку 8 Ом мощность максимальную Pмах=80 Ватт Pсреднеквадратич=58 Ватт. При питании 26 В на одной шине. Дальше наступает клипинг. На вход подавался сигнал Vpp=1.6 В. При меньших мощностях с синусом тоже все ок на разных частотах.

    Почему указываю Vpp (напряжение между макс и мин значением сигнала) на входе УНЧ

    Потому что такой сигнал показывает мой генератор на своем экране и так мне удобно отлаживать, когда я смотрю на его экран

    Подадим прямоугольник:

    Тут тоже все шикарно.

    Вот теперь подключаем (лучше через схему защиты от постоянки на выходе) динамик и можно слушать музыку.

    Все эти работы по сборке УНЧ и тестированию можно выполнить за выходной день — часов за 6 свободного времени. Отладки УНЧ почти никакой нет. Все сразу работает. Все — готово? НЕТ. Начинается самое не интересное — доводка до готовой конструкции. Эта доводка занимает примерно 90% процентов усилий и времени, чем сборка схемы.

    Первым делом выберем корпус для УНЧ. Все остальное диктуется корпусом. Самоделку начинают с корпуса, а потом все остальное — платы, БП и проч.

    Корпус

    Корпус был у меня такой:

    Ищется на ebay «Full Aluminum amplifier chassis amp Enclosure DAC Box 260*270*90mm L163-67» Стоил с доставкой около 4800 руб (75$). 2. Толщина подложки 6 мм.

    Минусы корпуса: 1. Хилая кнопка питания SW-3. При неосторожной сборке может сломаться. Лучше купить на али ЗИП — «AC 250V 2A/8A Latching SPST Push Button Power 2Pin Switch SW-3 Switches» 2. Селектор каналов не запоминает включенный вход при выключении питания. Всегда включается центральный вход. 3. Так как блок реле напаивается прямо на разъемы, то получается сложно разбираемая схема. 4. Нет вентиляционных отверстий снизу корпуса. Только сверху. 5. Для того, чтобы все части корпуса были соединены вместе, нужно зачистить краску — иначе части корпуса не прозваниваются и не образуют экран. 6. Когда собрал окончательно УНЧ обнаружил, что если на вход не подключен источник сигнала или не стоит заглушка на землю в разъеме, то при переключении на этот вход на максимальной громкости очень тихо слышен сигнал с другого входа (разумеется если там он есть). Грешу на разводку земли на входных RCA разъемах — я их спаял все вместе и подключил к плате селектора. Возможно, было лучше тянуть отдельные провода от каждого RCA разъема на регулятор громкости или на общую точку земель? Если кто-то знает причину — подскажите.

    Питание для УНЧ

    Силовой трансформатор

    Как известно, мощность и качество УНЧ определяется его питанием. Силовым трансформатором и блоком питания. Силовой трансформатор — общая мощность 200-250 VA (Ватт) для двух каналов (стерео). Первичная — 220 В. Две вторичные обмотки. Питание ведь двухполярное. Вторичная зависит от нагрузки. На международном форуме появляется разработчик это кита под ником LJM_LJM. Он советует следующие напряжения вторичных обмоток для акустики сопротивлением: 2 Ома — 12 В переменного напряжения — после выпрямителя около 17 В 4 Ома — 18 В переменного напряжения — после выпрямителя около 26 В 8 Ом — 25 В переменного напряжения — после выпрямителя около 35 В

    Естественно, акустику большего сопротивления можно подключать к УНЧ с меньшим питанием. Мощность уменьшится. Если подключит акустику 4 Ома к варианту питания 35В, то этот эксперимент приведет к выходу из строя выходных транзисторов KEC B817/D1047. Другие транзисторы нужно туда ставить. Поднимать питание выше 35В тоже не рекомендуют. Выход из строя транзисторов, ухудшение параметров, пересчет схемы, изменение схематехники… Народ с международного форума мучал схему в симуляторе и признали, что детали из набора — оптимальная схема. По параметрам, схемотехнике, деталям, цене. LJM_LJM написал, что если большая мощность нужна — купите другой кит.

    Я решил остановиться на трансформаторе 250 Ватт с питанием вторички 18 В. Получаем УНЧ на 4 Ома (макс 100 Ватт) либо 8 Ом (макс 60 Ватт). В ЧиД был такой троидальный транс «Торэл ТТП250 (2х2х18В, 3.5A), Трансформатор тороидальный, 2х2х18В, 3.5A» — купил его за 2300 р. Четыре вторичные обмотки позволят либо сделать «двойное моно» либо использовать на каждое плечо две обмотки, использовав двухполупериодный выпрямитель. В ходе экспериментов сделал две схемы, но в итоге остановился на варианте «двойное моно» — отдельный БП на канал.

    Между трансформатором и корпусом — изолирующая прокладка из силикона. Так как сверху трансформатора у меня расположен блок питания, то сверху тоже заизолировал такой же прокладкой.

    У трансформатора от Торэл по окончанию сборки выяснилась такая особенность — он немного гудит, если включается в розетку в одной из комнат квартиры. Гудит слегка даже без нагрузки. С нагрузкой гудит так же. В закрытом корпусе почти не слышно. В той комнате, где отлаживался УНЧ, все было ок. Разные провода проводки от счетчика на входе в квартиру идут на разные комнаты. Грешу на качество проводки в квартире, электропитания в сети и качество трансформатора от Торел. На всякий случай, заказал еще один на замену. Как придет — попробую сначала протестировать. Если все ок будет, заменю. Первый раз с таким столкнулся.

    Блок питания

    Стандартный выпрямитель и конденсаторы фильтра.

    Диодные мосты собраны на диодах Шотки MBR20100CT. Установил их на радиаторы небольшие. Даже на полной нагрузке они не греются. Конденсаторы фильтра — Nichicon Elko Low ESR 35В 4700 мкФ. Обычные, не для аудио. Брал в Германии на ebay. По два на плечо. Всего 8 штук. Общая емкость — 37600 мкФ.

    Шунтирование SMD керамикой 0.1 мкФ. Запаяно прямо на выводы конденсаторов. Резисторы для разряда конденсаторов — 2 Ватта 4.7 кОм. Предохранители на 2А. Накосячил немного — диоды индикации питания на шинах надо было установить после предохранителей. Установил до. Переделывать не стал. Еще потом добавил по резистору 5 ваттному 0.68 Ома между конденсаторами фильтра для уменьшения пульсаций (CRC -фильтр) — но решил отказаться от них — закоротил. На уровень фона УНЧ они не влияли. Печатку сделал ЛУТ-ом:

    На питании 220 В стоит предохранитель на 2А. Софт-старт устанавливать не стал. Предохранитель не перегорает от заряда батареи конденсаторов при включении. Так же установил после включателя питания перед трансформаторами EMI фильтр на 10А — ищется на ebay по словам «250VAC 10A Power Line EMI Filter Three Lines Metal Housing EMI Filter CW1B-10A-L»

    Защита АС по постоянного напряжения и задержка при включении

    Применил такой кит с ebay — «UPC1237 Speaker Protection Board DIY KIT Used Japan OMRON Relay for Dual Channel» стоимостью около 10$

    Выбирал защиту исходя из габаритов. Сейчас думаю лучше было сделать две отдельные защиты самому для двойного моно. Защита оказалась не очень удобной — нет светодиода для индикации состояния срабатывания и светодиода индикации питания. Немного доработал, добавив функцию Mute (отключение звука временное) — подпаял тумблер (вывел его на переднюю панель) в разрыв дорожки от 7 выхода микросхемы UPC1237 или на первую ножку через тумблер питание подал от стаба на плате защиты — не помню сейчас уже как сделал.

    Питание защиты — отдельный трансформатор на 12В. Одна вторичная обмотка этого трансформатора на защиту АС, вторая на питание модуля коммутации входов.

    Защита срабатывает при появлении 2В постоянки на входе:

    Схемотехника УНЧ. UPGRATE

    Схематехнику УНЧ китайцы взяли из . Немного непринципиально ее изменили и применили недорогие детали, разработали печатную плату.

    Это усилитель мощности В-класса. Ток покоя устанавливается резистором R17.

    Напишу о возможных модернизациях. Идеи брал с международного форума и из статьей Jake Rothman «MX50 power amplifier kit — Part-1/Part-2» Everyday Practical Electronics 2020 год номер 5 и номер 6.

    Полезные модернизации

    1. Из китового набора заменить входной конденсатор на что-то более приличное емкостью от 1 до 4.7 мкФ. Место под большой конденсатор есть. Можно попробовать пленку типа Wima MKP, неполярные электролиты и прочее. Я пробовал разные варианты, которые у меня были. Больше всего звук понравился с неполярными электролитами Nichicon BP-S-GB 2,2uF 50V. Покупал в Швейцарии на Ebay.

    2. С2 установил пленку Wima 330 пФ. С рекомендованной емкостью 470 пФ мне показалось, что слишком много баса. 3. Установить на выход УНЧ цепь Буше — резистор и катушка индуктивности — эмалированный провод на каркасе, намотанна на резистора 2 Ватт 4.7 Ом. Выводы катушки запаять на выводы резистора и установить в разрыв выхода УНЧ.

    Нейтральные модернизации — которые пользу не принесли

    1. Менял остальные обычные конденсаторы на качественные — Wima. На звук и измерения изменений не заметил. Оставил те, что в составе кита шли. 2. Замена выходных транзисторов. Ставил оригинальные Sanken 2sa1186/2sc2837 и Тошибу 2Sa1943/2Sc5200 (подозрение на подделку качественную) — изменений в звуке не заметил. Оставил KEC B817/D1047 — смысл тратиться и искать оригиналы, если и со стоком хорошо работает. 3. Менял T9 на 2SC3071 по совету из статьи Everyday Practical Electronics. Изменений не заметил. Постоянка на выходе до 40 мВ выросла.

    Вредные модернизации

    1. В статье Everyday Practical Electronics предлагают напаивать на предохранители в БП резистор — чтобы он задымился, в случае если сгорит предохранитель

    Припаивать тяжело на предохранитель, и потом на каждый новый, если сгорит. Торчит он сверху. Не всегда удобно. Лучше светодиоды после предохранителей поставить. 2. В статье Everyday Practical Electronics предлагают установить защиту от короткого замыкания на выходе УНЧ:


    Реализовал эту защиту, как допплату, которая крепиться над выходными транзисторами на отверстия для крепления платы усилителя:

    Защита работает — пробовал накоротко замыкать выход. Отключалось. Убираем КЗ — все дальше играет, как ни в чем не бывало. Но от этой защиты резко увеличился уровень фона. Без защиты:

    С защитой:

    Фон слышно из-за колонок, даже на небольшой громкости в паузах музыки. Я поначалу думал, что это из-за БП, земли или разводки проводов. Нет — это была эта самая защита. Фон был независимо от расположения платы с усилителем. Решил по этой причине не устанавливать эту защиту. 3. Предусилитель. Вдруг вам понадобился предусилитель к этому УНЧ. Рекомендуют такой предусилитель — ищется на али по словам «Mini P7 preamp Board for MX50»:

    Я похожий собрал c :

    Резистором, который тут 22кОм, можно регулировать усиление этого преда. Я в 3 раза сделал. Какой резистор туда впаял — не помню. Планировал сначала встроить в УНЧ. Питал от первой версии БП (общее питание на два канала). На «семейной» фото первой версии усилителя БП (по центру) и пред (левый нижний угол):

    В той версии был один БП на два канала. Пред питался от основных шин через линейные стабилизаторы на 12В. 2. Общий провод акустических систем подключен к платам усилителей, а не к модулю защиты АС. На защите АС общая земля на два канала — сигналы смешиваются и теряется стереоэффект. Поэтому подключил таким образом.

    Другие фото без верхней крышки

    Получился в корпусе вот такой усилитель:

    Другие фото

    Взвесим:

    По сравнению с Hi-Fi корпусом 430 мм:

    Измерения

    Измерим ток покоя. Сразу после включения. Резистор в разрыве цепи питания 0.5 Ом. Ток покоя по закону Ома = 40.8 мА:

    Через 20 мин. Ток покоя по закону Ома = 36.8 мА:

    В клипинг усилитель входит при входном сигнале 1.6 В (между макс и минимумом сигнала).

    Стандартные сигналы. Нагрузка — резистор 8 Ом. 1 кГц. Синус (на входе сигнал 1.5 В между макс и мин сигнала):

    Подсчитаем мощность. Pmax=54 Ватт. Pсреднеквадратич=27 Ватт.

    Прямоугольник:

    Треугольник:

    Искажений типа «ступенька» не наблюдается на разных мощностях и частотах.

    Замеры в программе RMAA делались на мощности Pmax=34,5 Ватт, Pсреднеквадратич=17,25 Ватт. При больших мощностях начинаются искажения на спектре. При меньшей — уменьшаются.

    Оценка звука

    Фона нет. Точнее на максимальной громкости при замкнутых входах на землю, фон около 100 Гц перестает быть слышным в 10 см от колонки. Помех от сотового телефона нет. Время «прогрева» УНЧ около 20-30 мин. На максимальной громкости через час мои радиаторы нагреваются градусов до 30 — можно руку держать на них. На маленькой обычной — холодные. Звук чистый. Бас, высокие — все есть в норме. Звук четкий и прозрачный. На основных моих полочных колонках Mission M51 играет нормально. На колонках AEG LB 4720 низкие жестко долбят, как молотком. В впрочем, такой же эффект есть и у других усилителей (кроме JLh2969). По сравнению с другими УНЧ играет (субъективно) лучше усилителей на микросхемах TDA2030/TDA2050/LM1875 ( ), LM3886(), TDA7294(). JLh2969 () играет приятнее и «детальнее», «теплее». Клон Naim NAP250 играет четче, более жестко и динамичней. Все оценки субъективные:-)

    Общая оценка

    На 5 характеристик хорошего «народного» УНЧ данная отлично схема подходит. Так ее и характеризуют, все кто повторял ее. Для озвучки комнаты мощности хватает. Так же на основе (из-за компактности плат, небольших радиаторов) ее собирают радиолюбители для встраивания внутрь акустики, многоканальные усилители или ресиверы. +137 +235

    Полный УНЧ 2 х 50 Ватт на LM3886 + NE4558.

    Как вы уже поняли из названия статьи, ниже рассмотрен проект полного стереофонического усилителя, реализованного на микросхеме LM3886. Узел предварительного усиления сигнала с регулировками громкости, высоких, средних и низких частот построен на двух операционных усилителях NE4558. Все регуляторы установлены непосредственно на плату усилителя. Также на плате расположен блок питания, включающий в себя диодную сборку и сглаживающие конденсаторы, поэтому на плату подводится переменное напряжение с трансформатора через блок предохранителей. Мощность каждого канала составляет 50 Ватт на нагрузку сопротивлением 8 Ом. Коэффициент гармоник – 0,03%.

    Вообще на различных радиолюбительских форумах встречается множество информации по поводу интегральных усилителей мощности звукового сигнала, в основном идет сравнение таких МС как TDA7293/94 и LM3886. Многие отдают предпочтение последней. Ну, в общем, дело вкуса и того что есть в наличии под руками, а мы сразу перейдем к принципиальной схеме проекта на TDA3886:

    В принципе, по схеме должно быть все понятно, на входе между двумя половинками микросхем NE4558 стоят регуляторы тембра, через спаренный регулятор громкости сигнал поступает на входы каналов усилителей мощности, ниже которых показана схема защиты аккустики от постоянного напряжения на выходе усилителя, исполнительным элементом которой является реле. Левее показаны схемы блока питания оконечного каскада и ниже двуполярный блок питания для микросхем NE4558, собранный на интегральных стабилизаторах 78L12 и 79L12.

    Резисторы, обозначенные на схеме “RES” в блоке питания – 2Вт 300 Ом.

    Разъем J5 (Term-A) на плате усилителя предназначен для подключения термодатчика на температуру 70°С (если вы будете его использовать). Если не будете – поставьте перемычку.

    Выходные катушки мотаются прямо на резисторы номиналом 10 Ом (мощность 1 Ватт), 10…12 витков проводом 1,2 мм.

    В нашем распоряжении была вот такая картинка печатной платы усилителя (для увеличения картинок кликайте на их изображении):

    В результате преобразования в формат LAY6 получилось следующее:

    И фото-вид платы LAY6 формата:

    Интегральные стабилизаторы блока питания микросхем темброблока установлены на алюминиевую пластину через изоляцию, пасту и втулки. Диодная сборка, обе микросхемы усилителя мощности и стабилизатор напряжения от которого запитан узел защиты установлены на один основной радиатор также через изоляцию. Реле с обмоткой на 12 Вольт и двумя группами переключающихся контактов.

    Перед платой усилителя по питанию подключен блок предохранителей. Печатная плата этого блока показана на следующем изображении:

    На ней расположены четыре фильтрующих конденсатора емкостью 2х100n и 2х220n, и пара предохранителей на ток 6А. 50 Ватт на выходе на нагрузке 8 Ом будет при напряжении питания ±35 Вольт. Соответственно трансформатор нужен с двумя обмотками вторички по 25 Вольт переменки. Для нагрузки 4 Ома выбирайте или мотайте трансформатор со вторичкой 2 х 20 В переменки. Диодная сборка в блоке питания минимум на 6 Ампер, лучше на 10.

    Скачать схему усилителя, печатные платы, и исходники можно одним файлом с нашего сайта. Размер архива – 1,85 Mb.

  • \главная\р.л. конструкции\усилители мощности\…

    Усилитель мощности звуковой частоты на микросхеме TDA7388 класса AB

     TDA7388 (усилитель класса AB)

     Тест, обзор, осциллограммы


    Четырёхканальный усилитель мощности звуковой частоты на микросхеме TDA7388 (4 x 41 W) — мощный УНЧ класса AB




    Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA7388 номинальной мощностью 4 x 41 Вт.

    В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA7388, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.

    Купить плату усилителя на основе TDA7388 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $10.

    Схема подключения тестируемого одноплатного усилителя (вид сверху):

    (тестируемый усилитель низкой частоты на TDA7388; изображение с официального сайта AliExpress)

    Примечание: величина питающего напряжения на изображении (12-28 V) указана с ошибкой. Напряжение в 28 Вольт — это не рабочее, а предельно-допустимое в режиме покоя. Рабочий диапазон напряжений составляет 8 — 18 Вольт. Напряжение 28 В нельзя подавать на плату даже в состоянии покоя, поскольку на плате под напряжением питания находится электролитический конденсатор с номинальным напряжением в 25 В.

    Усилитель (микросхема) TDA7388 — технические характеристики:

    Максимальная выходная мощность на канал  4 x 41 Вт (RL = 4 Ohm)
    Максимально-допустимая рассеиваемая мощность  80 Вт (при температуре корпуса до 70 градусов)
    Подключение нагрузки  Мостовая схема, 4 независимых канала
    Максимально-допустимый ток выхода 4. 5 А (5.5 А для одиночных импульсов до 0.1 мс)
    Номинальное напряжение питания  8…18 В
    Рекомендуемое сопротивление нагрузки  >= 4 Ом
    Коэффициент нелинейных искажений < 0.15% (PO=4 W, RL = 4 Ohm)
    Шум на выходе  100 мкВ (макс.), 70 мкВ (тип)

    Здесь надо обратить внимание, что, хотя согласно первой строке таблицы, микросхема может отдавать одновременно по 4-м каналам суммарно 164 Вт, этот режим — кратковременный. Во 2-ой строке таблицы указано, что рассеиваемая мощность микросхемы не должна превышать 80 Вт; а это, при типовом КПД усилителей класса AB до 70%, делает невозможной длительную работу при суммарной мощности в нагрузке свыше 100 — 120 Вт.

    Полосу пропускания производитель не указал. Видимо, предполагается, что полоса частот не хуже стандартного звукового диапазона 20 Гц — 20 кГц.

    Полностью все характеристики и типовая схема включения TDA7388 приведены в техническом описании (datasheet) TDA7388 (PDF, 210 Kb).

    Теперь — углубимся в практику и обратимся к внешнему виду тестируемого усилителя.


    Внешний вид и конструкция одноплатного 4-канального усилителя класса AB на микросхеме TDA7388 с однополярным питанием

    Никакой документации в комплекте усилителя не было, но на плате и на странице продавца на Алиэкспресс всё подписано достаточно подробно, поэтому с подключением проблем не было.

    Единственное замечание: в комплекте, к сожалению, не было кабелей для подключения входного сигнала. Лично у меня подходящий кабель нашелся; но тем, у кого подходящего кабеля нет, следует заранее озаботиться этой проблемой (или подключить входной сигнал банальной пайкой).

    Посмотрим на плату усилителя в различных ракурсах (кликнуть для увеличения, откроется в новом окне):

    Подробно назначение элементов будет описано позднее, а пока только отметим, что номинал «большого» электролита в центре платы составляет 4700 мкФ * 25 В; что вполне соответствует предельно-допустимому напряжению для микросхемы и всей платы (18 В).

    Следующий ракурс:




    Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт и разъёмов для входящих аудиосигналов и управления. По крайней мере, так задумано. Реальность же будет упираться в отсутствие надлежащих кабелей в комплекте.

    Теперь — вид сзади (на радиатор):




    Обратная сторона платы:

    Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.

    Но плохо то, что печатный проводник, идущий от положительного клеммника питания к микросхеме, довольно узкий и длинный. А ведь по нему при высокой мощности на выходе могут течь большие токи от всех 4-х каналов сразу! Возможно, есть смысл в параллель этому печатному проводнику припаять дополнительно обычный провод.

    Флюс отмыт хорошо.

    По углам платы видны отверстия для прикрепления платы в используемой конструкции.

    Несмотря на весь гламур платы, обнаружился и недостаток в теплоотводе от микросхемы. Откручивание радиатора показало, что между ним и микросхемой TDA7388 нет никакого термоинтерфейса.

    В связи с этим перед дальнейшими испытаниями задняя поверхность микросхемы была слегка зачищена и на неё было нанесено немного термопасты для процессоров.

    В следующей главе разберём, что к чему и зачем на этой плате усилителя.


    Схемотехника одноплатного 4-канального усилителя класса AB на микросхеме TDA7388

    Посмотрим на плату усилителя вертикально сверху:




    Теперь посмотрим на саму плату без радиатора и разберёмся, что на ней для чего.

    По краям слева и справа — клеммники для подключения 4-х выходов усилителя. Если нужно использовать только два или три выхода, то лишние можно не подключать, но запараллеливать с «рабочими» выходами для повышения мощности их нельзя.

    Элементов на плате — не много.

    В центре — электролит 4700 мкФ * 25 В, необходимый для сглаживания пульсаций питания, предотвращения самовозбуждения и т.п.

    Керамические конденсаторы C2, C11…C13 соединены в параллель между собой и в параллель электролиту. Их задача — подавление высокочастотных помех и, опять же, подавление самовозбуждения.

    Конденсаторы C6…C8 служат для отрезания постоянной составляющей от входного сигнала.

    Резистор R2 и светодиод в нижней части платы (на снимке) отвечают просто за индикацию факта подачи питания.

    Электролит C4 — времязадающий для функций плавного включения/выключения усилителя.

    Белый двухконтактный разъём «MUTE» предназначен для кратковременного прерывания звука (активизируется замыканием контактов).

    Два белых разъёма (IN1 и IN2) справа внизу — входы для 4-х каналов, L (левый), G (земля), R (правый).

    Сдвоенный микропереключатель над ними запараллеливает каналы L-L и R-R, если сигнал — не четырёхканальный, а двухканальный (стерео). Прослушивать его в таком режиме можно аж на 4-х колонках (по две на каждый канал, но не параллельно, а каждая на своих выходах).

    На фотографии микрики показаны в состоянии «замкнуто».

    Белый двухконтактный разъём с обозначением DCout предназначен для передачи питания с платы на другие устройства, например, на темброблок или предусилитель.

    И, наконец, трёхконтактный клеммник слева внизу, предназначенный для подачи питания: у него есть особенность.

    Эта особенность — третий контакт, обозначенный как REM, и выполняющий функцию «Stand-BY», т.е. перехода в «спящий» режим с малым потреблением. Активизируется низким уровнем (соединением с «землёй» или низким уровнем цифрового сигнала). Если управление этим сигналом не требуется, то следует соединить его с плюсом питания.

    Важное замечание: на плате нет диода «защиты от дурака» в цепи питания, в связи с чем перепутывать полярность питания нельзя ни разу!!!

    Схема применения микросхемы из даташит на микросхему TDA7388 такова (блок-схема и пример принципиальной схемы):




    Микросхема снабжена различными видами защит: от перегрева, от короткого замыкания на землю или на питание, от перегрузки по току и др.

    Примечание: нумерация элементов «обвязки» на схеме не совпадает с нумерацией на плате.

    Остальную «мелочёвку» на плате рассматривать не будем.


    Испытания УНЧ на микросхеме TDA7388

    При измерениях использовались лабораторный блок питания LW-K3010D (обзор), генератор FY6800 (обзор), цифровой осциллограф Hantek DSO5102P (обзор).

    Испытания проводились при двух напряжениях питания: 12 В (наиболее распространённый вариант в автомобилях и при аккумуляторном питании) и 18 В (максимально-допустимое).

    Сначала было замерено потребление платы усилителя без подачи сигнала. Ток потребления холостого хода менялся в зависимости от напряжения питания и составлял следующие значения (округлённо):
         8 В — 170 мА
       12 В — 180 мА
       18 В — 200 мА.
       Такие значения тока покоя — умеренные, но назвать их пренебрежимо-малыми нельзя (имеется небольшой нагрев радиатора даже в состоянии покоя).

    При напряжении питания ниже 8.0 В терялась работоспособность усилителя: искажалась форма сигнала, падала амплитуда даже для небольших сигналов.

    Шумы усилителя оказались очень малы и практически не заметны (можно услышать, только вплотную приблизив ухо к колонке).



    Испытания при напряжении питания 18 В, нагрузка 4 Ом

    Эту часть испытаний проводим в максимально-допустимом режиме: с питанием 18 Вольт и с нагрузкой 4 Ом (нагрузка — только в испытуемом канале, остальные каналы — без нагрузки).

    Начинаем, как обычно, с синуса. Частота сигнала, где это не оговорено особо, составляет 1 кГц.

    На осциллограмме показан предельный уровень сигнала, когда искажения синуса малы и находятся на грани обнаружения. Мощность на нагрузке в таком режиме составила 30.8 Вт.

    Потребляемая мощность от источника питания — 43.2 Вт, КПД = 71% (возможна ошибка в несколько процентов из-за неточности измерений с помощью осциллографа).

    Ещё немного добавляем уровень сигнала. Искажения уже становятся хорошо заметны «невооруженным глазом» (изменён масштаб по оси времени):

    При длительном прогоне этого теста радиатор усилителя нагревался очень сильно, корпус микросхемы разогрелся до 79 градусов (измерено инфракрасным термометром Benetech GM531).

    Теперь — сигнал треугольной формы для оценки линейности в предельном режиме.

    Первая картинка — при сигнале, близком к ограничению, но не доходящем до него:




    Осциллограмма — вполне благопристойная.

    Следующая картинка — треугольник, но немного превышающий уровень ограничения:

    Вблизи вершин наблюдается клиппинг, но в окрестностях клиппинга никаких нештатных явлений нет.

    Для красоты — ещё картинки с пилой и обратной пилой (без клиппинга):

    Линейность — на очень хорошем уровне.

    Теперь запускаем прямоугольник 10 кГц на максимальной амплитуде, близкой к клиппингу:

    Мощность на нагрузке в этом режиме составила 58. 5 Вт. Это кажется превышением максимально-допустимой мощности по спецификациям, но в спецификациях мощность указана для синуса (прямоугольник более выгоден энергетически).

    Фронты прямоугольного сигнала:

    Фронты крутыми на назовёшь, но они вполне приемлемы.

    Далее исследуем поведение усилителя на синусоидальных сигналах высокой частоты (>= 20 кГц). Они выходят за границы слышимости, но интересны для анализа работы усилителя.

    При небольших амплитудах синусоидальный сигнал 20 кГц сохраняет чистоту, но чем ближе к ограничению, тем сильнее искажается форма:




    Ещё сильнее этот эффект проявляется на частоте 50 кГц:

    На этой осциллограмме заметна сильная несимметричность вершин: острая верхняя вершина и тупая нижняя.

    Теперь изучим форму сигнала отдельно на положительном и отрицательном плечах выхода (выход там — мостовой, поэтому нагрузка подключается не между выходом и землёй, а между положительным и отрицательным плечами выхода).

    При небольших уровнях сигнала его форма на разных плечах строго симметрична, но при подходе к уровню ограничения симметричность теряется: верхняя вершина заостряется, нижняя — затупляется.

    Но, тем не менее, на нагрузке за счёт «взаимоуничтожения» этих искажений результирующий сигнал (разность между плечами) получается симметричным:



    Испытания при напряжении питания 12 В, нагрузка 4 Ом

    Напряжение питания в 12 Вольт — одно из самых распространённых в природе, поэтому хотя бы одно измерение при таком напряжении сделать надо.

    Синус 1 кГц, амплитуда выше уровня ограничения (клиппинга):

    Эта осциллограмма приведена просто для того, чтобы показать, какую мощность можно «выжать» из усилителя при стандартном питании в 12 Вольт.

    Отдаваемая в нагрузку мощность в таком режиме составила 17.1 Вт.



    Амплитудно-частотная характеристика (напряжение питания 18 В, нагрузка
     4 Ом)

    АЧХ снималась с помощью подачи на вход усилителя сигнала с линейно-нарастающей частотой; а затем фиксировалась осциллограмма, снятая по максимумам сигнала. Она и представляет собой АЧХ усилителя.

    Первый проход, диапазон 10 Гц — 50 кГц:

    Один период повторения сигнала с линейно-нарастающей частотой отмечен красной рамкой, он и представляет собой АЧХ в диапазоне 10 Гц — 50 кГц.

    Масштаб графика по горизонтали — 4.3 кГц/деление.

    Падение АЧХ к концу измеряемого диапазона — заметное, но в допустимое отклонение минус 3 дБ вполне укладывается. А в диапазоне до 20 кГц — тем более.

    Второй проход, диапазон 10 Гц — 1000 Гц (для более детального просмотра нижних частот):

    Масштаб графика по горизонтали — 87 Гц/деление.

    В начале полосы частот (вблизи 10 Гц) заметен существенный спад; граница по уровню минус 3 дБ проходит на частоте 32 Гц.

    Эта проблема поправима, если заменить конденсаторы во входных цепях на более ёмкие (можно повысить в 2-3 раза, не более).



    Окончательный диагноз одноплатного 4-канального усилителя мощности звуковой частоты на микросхеме TDA7388

    В целом усилитель показал себя положительно, но не без оговорок.

    Вблизи уровня ограничения (клиппинга) его поведение не идеально.

    Кроме того, он искажает форму сигнала на высоких частотах. Формально они находятся за пределом порога слышимости; но, тем не менее, можно сказать, что «что-то здесь не так».

    В «плюсы» можно записать высокую отдаваемую мощность и хорошую работу на уровнях сигнала, находящихся на уровне хотя бы на 10% ниже уровня клиппинга.

    Благодаря необходимости в лишь самой минимальной обвязке, микросхема TDA7388 может использоваться во многих малогабаритных аудио-устройствах с низковольтным и автономным питанием.

    Надо сказать, что у микросхемы TDA7388 есть близкий аналог, совпадающий даже по цоколёвке: это — микросхема TDA7850 (обзор).

    TDA7850 имеет более высокую отдаваемую мощность и улучшенные характеристики в области высоких частот; а её выход построен на транзисторах MOSFET, имеющих малое остаточное напряжение в открытом состоянии.

    В то же время, общий вклад цены микросхемы в окончательную стоимость устройства не слишком высок; поэтому использование TDA7850 будет предпочтительнее TDA7388 (если есть выбор).

    Рекомендации

    В первую очередь, помним о теплоотводе. При использовании этого одноплатного усилителя на мощности вблизи максимума (особенно — по всем каналам одновременно) штатного теплоотвода может быть недостаточно.

    В таких случаях рекомендуется заменить теплоотвод на другой с большей эффективной поверхностью, либо создать принудительную вентиляцию.

    Также следует помнить и о том, что микросхема имеет относительно небольшой коэффициент усиления (26 дБ, т.е. 20 раз). В связи с этим необходимо позаботиться о предварительном усилителе, желательно, с темброблоком.

    Кроме того, для усилителей на основе этой микросхемы подойдёт не всякий блок питания. Он должен быть способным отдавать на усилитель достаточно высокий ток, рассчитанный на максимальный сигнал по всем используемым каналам одновременно.

    Для стационарных устройств можно использовать, например, достаточно мощный импульсный блок питания (банальный трансформатор с выпрямителем — далеко не лучший вариант).

    При питании от автономного источника это должен быть аккумулятор (или батарея) с высоким током выхода.

    Купить протестированную плату усилителя на основе TDA7388 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $10.

    Если у других продавцов эта плата найдётся дешевле, то тоже можно брать — товар одинаковый.


    Обзоры других усилителей класса AB — здесь.


    Обзоры усилителей класса D — здесь.


    Весь раздел «Сделай сам! (DIY)» — здесь.


    Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

       Искренне Ваш,
       Доктор

    28 ноября 2020 г.



                    Порекомендуйте эту страницу друзьям и одноклассникам





    При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls.ru) обязательна!

    Простой усилитель звука на LM386

    Это простая схема усилителя звука, которую легко собрать. Схема состоит всего из нескольких компонентов. Усилитель построен на специализированной микросхеме усилителя звука LM386. Данная схема будет полезна, когда вам нужно вывесите звук на динамики среднего размера от устройства, который может управлять только наушниками.

    Силиконовый коврик для пайки

    Размер 55 х 38 см, вес 800 гр….

    Как это работает

    Слева направо: первая часть — это входной каскад, разъем для источника звука, подключенный к цепи с использованием разделительного конденсатора C1. Этот конденсатор пропускает только звук и блокирует любой постоянный ток, который может повлиять на работу усилителя. Далее к конденсатору  подключен потенциометр R1, который используется в качестве регулятора громкости.

    Потом идет сам усилитель LM386, который усиливает входящий аудиосигнал. Вы наверное заметите, что к нему подключены два конденсатора, один вверху (C2) и один внизу (C3) на схеме. Верхний конденсатор своим плюсовым выводом подключен к контакту 1, а минусовым к контакту 8 микросхемы. Это необходимо для получения максимального усиления (коэффициент усиления при этом равен 200), которое может обеспечить LM386. При этом емкость конденсатора не должна превышать 10 мкФ.

    Для плавного изменения коэффициента усиления к этому конденсатору можно подключить последовательно подстроечный резистор R2 сопротивлением 4,7 кОм.

    Нижний конденсатор также предназначен для обеспечения максимального усиления, он подключается между контактом 7 и землей.

    Последний — выходной каскад, он выполнен из двух конденсаторов, одного резистора и динамика. Резистор R3 и конденсатор C4, которые подключаются перед динамиком, образуют фильтр, ослабляющий высокочастотные сигналы, поступающие от усилителя, а именно шум, улавливаемый или генерируемый в процессе усиления. Конденсатор C5, подключенный к динамику, присутствует по той же причине, по которой мы использовали конденсатор C1 во входном каскаде, чтобы постоянный ток не приводил к нежелательной работе динамика.

    Современный усилитель своими руками.

    Автомобильный усилитель – экономные варианты создания звука в салоне

    У него будут различные габариты и сложность построения схемы. В статье будет затронуто сразу три типа усилителей — на транзисторах, микросхемах и лампах. И начать стоит именно с последних.

    Ламповый УНЧ

    Такие можно часто встретить в старой аппаратуре — телевизорах, радиоприемниках. Несмотря на устаревание, такая техника все еще пользуется популярностью у меломанов. Бытует мнение, будто ламповый звук намного чище и красивее, нежели «оцифрованный». Вполне возможно, во всяком случае такого эффекта, как от ламп, не добиться применением транзисторных схем. Стоит заметить, что схема усилителя звука (простейшая, с использованием ламп) может быть реализована на одном лишь триоде.

    В данном случае необходимо сигнал подавать на сетку радиолампы. К катоду подводится напряжение смещения — корректируется путем подбора сопротивления в цепи. На анод через конденсатор и первичную обмотку трансформатора подается напряжение питания (свыше 150 Вольт). Соответственно, вторичная обмотка подключается к динамику. Но это простая схема, а на практике часто применяют двух- или трехкаскадные конструкции, в которых имеется предварительный и оконечный усилитель (на мощных лампах).

    Недостатки и преимущества ламповых конструкций

    Какой же недостаток может быть у ламповой техники? Выше было упомянуто о том, что анодное напряжение должно быть свыше 150 Вольт. Вдобавок к этому обязательно наличие переменного напряжения 6,3 В для питания нитей накалов ламп. Иногда требуется 12,6 В, так как существуют лампы с таким напряжением накала. Отсюда вывод — огромная необходимость использовать массивные трансформаторы.

    Но есть плюсы, которые отличают ламповую технику от транзисторной: простота монтажа, долговечность, практически невозможно вывести из строя всю схему. Разве что разбить нужно баллон лампы, чтобы сломать ее. Чего не скажешь о транзисторах — чрезмерно нагретое жало паяльника или статика запросто могут разрушить структуру перехода. Такая же проблема и с микросхемами.

    Транзисторные схемы

    Выше приведена схема усилителя звука на транзисторах. Как можно заметить, она достаточно сложная — используется большое количество компонентов, которые позволяют всей системе работать. Но если разбить их на мелкие составляющие, то окажется, что не все так и сложно. И вся схема работает практически так же, как и вышеописанная на вакуумном триоде. По сути, полупроводниковый транзистор — это не что иное, как триод.

    Простейшая конструкция — это схема на одном полупроводнике, на базу которого подается сразу три напряжения: от плюса питания через сопротивление положительное и от общего провода отрицательное, а также от источника сигнала. Снимается усиленный сигнал с коллектора. Выше приведена в пример схема усилителя звука (простейшая на транзисторах). Она в чистом виде не используется.

    Микросхемы

    Намного современнее и качественнее будет усилитель на микросхемах. Благо на сегодняшний день их великое множество. Простейшая схема усилителя звука на микросхеме содержит крайне малое количество элементов. И сделать самостоятельно хороший УНЧ сможет любой человек, который умеет более-менее сносно обращаться с паяльником. Как правило, микросхемы содержат пару-тройку конденсаторов и сопротивлений.

    Все остальные элементы, необходимые для работы, имеются в самом кристалле. Но самое главное — это питание. Для некоторых конструкций нужно использовать двухполярные блоки питания. Зачастую проблема возникает именно в них. Микросхемы, которым нужно такое питание, например, довольно сложно использовать для изготовления автомобильного усилителя.

    Полезные «примочки»

    Раз уж начался разговор об усилителях на микросхемах, то нелишним будет упомянуть о том, что они могут использоваться с темброблоками. Специально для таких устройств выпускаются микросхемы. Они содержат в себе все необходимые компоненты, останется только правильно произвести монтаж всего устройства.

    И у вас появится возможность производить регулировки тембра звучания музыки. Вкупе со светодиодным эквалайзером это будет не только удобным, но и красивым средством визуализации звука. И самое интересное для любителей автозвука — это, конечно же, возможность подключения сабвуфера. Но этому стоит посвятить отдельный раздел, ведь тема интересная и познавательная.

    Сабвуфер — это просто

    Преимущества современных усилителей на микросхемах

    Рассмотрев все возможные типы усилителей, можно сделать вывод: наиболее качественные и простые изготавливаются только на современной элементной базе. Очень много микросхем выпускается именно для усилителей низких частот. В качестве примера можно привести УНЧ типа TDA с различными цифровыми обозначениями.

    Они используются практически везде, так как имеются как маломощные, так и мощные микросхемы. Например, для портативных колонок компьютера лучше всего использовать микросхемы, у которых мощность не выше 2-3 Вт. А вот для автомобильной техники или акустики домашнего кинотеатра желательно применять микросхемы мощностью свыше 30 Вт. Но обратите внимание на то, что нуждаются в защите звука. Схемы должны содержать плавкий предохранитель, который защитит от короткого замыкания в цепи.

    Плюс еще и в том, что не требуется массивный блок питания, поэтому можно без проблем использовать готовый, например, от ноутбука, ПК, старых МФУ (у новых, как правило, блок питания находится внутри). Легкость монтажа — это то, что важно для начинающих радиолюбителей. Единственное, что требуется для таких устройств, — это качественное охлаждение. Если речь идет о мощной технике, то придется устанавливать принудительное — один или несколько кулеров на радиаторе.

    У многих владельцев смартофонов и планшетов стоит проблема звука, точнее его недостаточной громкости. К сожалению, программными средствами, решить ее удается очень редко. Поэтому нужно применить метод достаточно простой и бюджетный, чтобы сделать несложное электронное устройство, которое увеличит мощность вашего устройства. Тогда можно будет слушать любимую музыку и просматривать видео на нормальной и даже очень сильной громкости.

    В этом видео-уроке будет показан самый простейший усилитель звука, который может сделать любой человек, даже школьник, который никогда не брал в руки паяльник. Его схема, подходящая для мобильного телефона, состоит из простейших компонентов. Когда усилитель будет готов, можно улучшить качество воспроизведения звука, воспользовавшись . О том, как его сделать, показано в отдельном видео на сайте.

    В этой же статье речь пойдет об усилителе, к которому можно присоединить просто динамик, или воспользоватся идеей, как сказано выше.

    Схема усилителя звука на микросхеме lm386

    Что нужно для сборки усилителя?

    Во-первых, нам нужен разъем для кроны, крона на 9 вольт, один динамик, мощностью 1 Вт и сопротивление 8 Ом. Кроме этого также нужен один мини-джек на 3,5 мм, один резистор на 10 ом, переключатель, микросхема LM386 и один конденсатор на 10 В и 220 MF. Схема была нарисована на листе бумаги.


    Схема усилителя для телефона

    Как вы можете увидеть, эта микросхема содержит четыре фиксатора на каждой стороне, есть 8 фиксаторов в целом. Чтобы не путать и не перевернуть микросхему вверх ногами и припаять неправильно, на ней имеется выемка в форме полукруга. Нам нужно положить микросхему так, чтобы этот значок расположился сверху и можно паять все шаг за шагом.

    Вы могли бы заметить, что номер 6-это предпоследняя лапка справа, к ней припаяем один провод. Этот провод должен быть привязан к выключателю, второй контакт от выключателя должен быть связан с плюсом коннектора кроны.

    Следующий этап.

    Под номером 5 контакт, он последний с правой стороны. К нему нужно припаять конденсатор, у которого есть два полюса – плюс и минус. Как мы должны идентифицировать их? Есть ноль с черной полоской – это минус, другая сторона – это плюс. По схеме мы соединяем плюс с последним контактом справа.

    Давайте двигаться вперед. Минус от конденсатора надо припаять к плюсу динамика. Мы собираемся взять провод и удлинить контакт конденсатора. Теперь припаяем провод минуса конденсатора к плюсу от динамика. Далее минус от динамика присоединим к 4-му и 2-му фиксаторам микросхем. Будем использовать при этом перемычку между данными ножками микросхемы.

    Теперь надо подключить резистор. К второй его ножке припаяем проводок. Он является плюсом от мини-джека. Если разобрать его, вы можете увидеть там два контакта для левого и правого каналов. Соединим их вместе и припаяем красный провод, которым мы удлинили провод от резистора. Минус, или, иначе говоря, масса от мини-джека должен быть припаян к минусу динамика.

    Наконец, мы просто должны припаять минус разъема кроны к минусу динамика. Берем провод и припаиваем к минусу динамика. Вот и все. Это очень легко. Вы могли заметить, что это заняло 5-10 минут.

    Теперь можно проверить усилитель звука для мобильных телефонов и смартфонов.


    Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.

    Итак, что же нам понадобится, чтобы собрать усилитель:
    — коннектор для кроны;
    — крона на 9 вольт;
    — динамик 0.5-1 Вт и сопротивлением 8 Ом;
    — мини джек на 3.5 мм;
    — резистор на 10 Ом;
    — выключатель;
    — микросхема ЛМ386;
    — конденсатор на 10 вольт.

    Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.


    Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.

    Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.


    Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике .


    После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.


    Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.


    От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.


    После этого можно припаять проводок от минуса конденсатора к плюсу динамика.


    Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.


    После этого соединяем этот провод с четвертой лапке микросхемы.


    Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.


    К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.


    Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.


    Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.

    Делаем простой усилитель звука своими руками. Нам понадобится следующее:
    1) Катушка: L1 5 мкГн
    2) Резисторы: R1,R3 2,2 кОм; R2,R5 22кОм; R4 680 Ом; R6 2,2 Ом; R7 10 Ом.
    3)Конденсаторы: С1,C4- 4,7 мкФ-25В; С3-22 мкФ-25В; С3-22 мкФ-25В; С5-0,47 мкФ-25В; С6,C7-1000 мкФ-35В.
    4)Микросхема: DA1 TDA2050
    Также для пайки необходимо приобрести: керамический паяльник, припой, стеклотекстолит, хлорное железо, флюс (канифоль), динамик (для проверки работоспособности усилителя), питание 10 В («крона»), провода, разъем, радиатор (первое время микросхема будет греться не сильно, но все же рекомендуется поставить охлаждение), глянцевая фотобумага.
    Теперь самое интересное, подготовка к работе. Вот схема нашего устройства:

    Теперь нам необходимо сделать разводку, которую проще всего сделать в программе sprint layout. После того, как разводка готова печатаем на фотобумаге нашу разводку (принтер обязательно должен быть лазерным!). После чего накладываем напечатанный фрагмент на нашу плату и в течение 5-10 мин гладим утюгом. Затем опускаем под воду и легкими движениями счищаем бумагу. Теперь нам необходимо протравить плату. Для этого берем хлорное железо и добавляем его в слегка подогретую воду и окунаем туда плату (ни в кое случае не используйте посуду, предназначенную для приёма пищи!) Процесс травления занимает от 10 мин до 5-8 часов, все зависит от количества раствора и температуры воды. После того, как плата протравилась счищаем слой краски, в результате чего наши дорожки станут медными. Теперь нам осталось припаять элементы. Для начала просверлим отверстия под наши элементы, после чего дорожки рекомендуется смазать флюсом. После это по схеме вставляем все элементы и припаиваем их. На этом наша работа переходит в завершающую стадию, проверка на работоспособность.

    Подключив питание, динамик и подсоединив джек к устройству с разъемом 3,5 мм, вы услышите свою любимую музыку. Для удобства можно придумать корпус к вашему устройству, пример корпуса вы можете увидеть ниже.

    Как то в один прекрасный момент меня наконец то достали хрипы, хрюканье и дикие искажения от не серьёзных компьютерных колонок. Я перебрал несколько вариантов, но к сожалению ни один из них меня не устроил ни по качеству звука, ни по функциональности и что немаловажно — по дизайну. В общем пришлось вспомнить юные годы, когда я был заядлым радиолюбителем и попробовать сделать что нибудь путёвое самому…

    Мощность усилителя звука 2х25W , сделан на микросхемах TDA 7265 — это основной усилок, TDA 1517 — это усилитель для наушников 2х5W,э то основные. Превосходства его конечно очевидны хотя бы уже в показателях выходной мощности. Но я его делал не только для ушей, подобные экземпляры которые есть в продаже не соответствуют моим запросам вообще…. и в том числе по удобству эксплуатации. Например чтобы подключить наушники с толстым штекером Jack 6,3 мм это целая эпопея с переходниками и прочей ерундой, не говоря о том что они не могут в полной мере с приличным качеством просто напросто такие наушники прокачать. Внешний вид у покупных изделий оставляет желать лучшего и такие коробочки хочется убрать под стол, чтобы их не видеть ни когда, где неудобно их включать, данный усилитель лишён этого недостатка, потому что он включается и выключается синхронно с компьютером. Вся подсветка отключается кнопкой на задней стенке дабы не мешать пользоваться компьютером в темноте, после очередного включения она автоматически включается опять. Кнопки на лицевой панели «СЕТЬ» и отключение и включение АС.

    Электроника усилителя

    Фактически вся электронная мелочь нашлась дома, специально покупались только микросхемы усилителей и выключатели с разъёмами для наушников. Платы делал и разрабатывал сам, кроме той — что для индикатора, эту я нашёл в сети. Так как у меня уже есть небольшой опыт в постройке электронных устройств, то для меня это не составило особого труда. Даже я бы сказал было интересно вспомнить молодость.

    Радиатор найден в закромах от какого то старого усилителя звука . Немного пришлось кастрировать (сильно был великоват), длительным прогоном на максимальной мощности я был удовлетворён результатом. Нагрев не критический, даже я бы сказал не очень сильный и это не смотря на то — что на этом же радиаторе я разместил микросхемы стабилизатора питания для усилителя. На фото сейчас видны именно они. Всего стоит 7 шт, одна держит 1А получается вместе 7А. Усилитель прожорливый при замерах показал ток потребления 5А.

    Тут расположится усилитель, специально сделан экран из жести для того чтобы исключить наводки и помехи от стабилизаторов питания (ток то не маленький а усилок оказался очень чувствительным и я решил перестраховаться).

    Смонтирован , микросхема TDA 7265 схема собрана на дашите с небольшими доработками для своих нужд, лупит честных 2х25W не HI — END конечно но для компа чтобы ухи были довольны вполне достаточно, в конце концов если захочется чего посерьёзнее то в компе есть цифровой выход, и его можно сконектить с ресивером. Реле коммутирует АС (кнопка на панели только включает релюшку). Это не безосновательно обусловлено тем — что контакт у реле более надёжный, чем у переключателя. Это я знаю уже по своему опыту…

    Для наушников сделан отдельный небольшой усилитель мощностью 2х5W, немного великоват по мощности конечно, но зато на 100% прокачает любые наушники, прослушивание мощных больших наушников оставило положительные впечатления, микросхема нагревается на большой громкости достаточно сильно так что потом при конечной сборке я думаю наклеить небольшой радиатор от греха. Отдельный усилок я сделал потому что не хотел чтобы в звуковом тракте присутствовали ограничители типа резисторов и т.п. которые пришлось бы ставить если брать сигнал от основного усилителя. А тут сигнал сразу после усиления поступает на звукоизлучатели без ограничения, что положительно сказывается на качестве безусловно.

    Это простая схемка управления индикатором выходной мощности… Нашёл в сети случайно, сначала хотел собрать на специализированной для этого микросхеме К157ДА1, но к сожалению беготня по радиомагазинам результата не дала и я сделал схему на транзисторах. Схема от какого то совкового магнитофона…

    Это плата разводки питания. Так же на ней стоят реле для коммутирования питания (я не стал заморачиваться с электронными ключами решил пойти по лёгкому пути). Стабилизаторы на самодельном радиаторе 12V для питания усилителя наушников и второй на 5V для светодиодной подсветки.

    Набор деталей для блока питания. Корпус от какого то принтера найденный в «полезных вещах» дома, трансформатор отдал друг (кстати ему отдельное спасибо, не смотря на свои небольшие размеры, при прозвонке показал неожиданные результаты: при 25V он стабильно без нагрева выдавал 10А!!!) На фото также выделяется реле стартёра от автомобиля. Тоже найдено дома,им предполагается включать усилитель с помощью компьютера. Берём с компа 12V и вуаля.. Это чтобы не париться каждый раз с включением и выключением усилителя, он будет управляться с компа и работать синхронно с ним. Для обычной работы без компа поставлю на задней стенке выключатель который коротит контакты реле и исключает его из схемы.

    Монтаж блока питания получился очень плотный.

    Индикатор усилителя

    Индикатор хотелось сделать похожим на индикаторы знаменитых усилителей моей молодости. Вдохновившись воспоминаниями о бурных временах, приступил к работе.

    Стильный индикатор, который хотелось бы, не представлялось возможным приобрести. Было решено исполнить его самому, из специально купленных китайских тестеров. Из них извлечены миллиамперметры, красные стрелки перекрашены в чёрный цвет.

    Корпус делал из того — что попалось под руку в куче хлама на балконе.

    Шкала нарисована в программе Фронт Дизайнер, с последующей доработкой в Корел Драв, потому что первая плохо дружит с разными шрифтами, а нужно было написать поинтереснее.

    Защитные колпачки для механических частей индикатора исполнены из горлышек пивных бутылок, удачно употреблённых по ходу дела.

    Уже вырисовывается общая картина будущего изделия.

    Примерка индикаторов. Потом они убраны подальше до конечной сборки прибора (очень нежные детали, легко можно испортить).

    Для управления спаян усилитель напряжения чтобы не было влияния на звуковой тракт и работа была корректной. Проверяем — всё отлично, работает отлично. Схема найдена в сети от какого то совкового советского магнитофона, по моему Весна я не запоминал.

    Смотрим как получилась подсветка, склеены световоды из оргстекла, в них вклеены светодиоды, ничего необычного.

    Вот и шкала, надпись mr. Kolesov — это моя фамилия от скромности не умру… да и хотелось какое то название сделать.. копировать какие то бренды по моему глупо. А так необычно ну и друзей приколоть можно…

    Регулятор громкости

    Регулятор конечно хотелось сделать классический, большой круглый, обязательно не кнопочный.. Чтобы при соприкосновении и вращении чувствовалось что маешь вещь, а не какое нибудь игрушечное китайское барахло… На энкодере регулировка у меня отпала сама собой, нужна была подсветка положения на ручке, а бесконечно вращать с проводом её не получится. В общем я не стал заморачиваться и решил сделать на переменном резисторе. В конце концов если начнёт шкрипеть его поменять 5 сек.
    И так к вашему вниманию — очередной изврат..

    Полазив по дому наткнулся на тюбик с кремом. После переговоров с женой, она презентовала мне от него крышку для последующего растерзания. По задумке планировалась подсветка на ручке для того чтобы можно было легко и быстро определить положение регулятора (особенно это актуально в темноте). Просверлено отверстие 1мм, позади в дальнейшем приделаю светик.
    В середину на эпоксидку вклеена ручка от какого то старого магнитофона или приёмника (нашлась в закромах), она как родная подходила для переменного резистора.
    На эпоксидку садим светодиод, предварительно обклеив его фольгой (он очень яркий я не хотел чтобы он просвечивал насквозь стенки ручки), заодно вытекшие в отверстие излишки смолы образовали некий световод, подтёки шкурятся и поверхность совершенно гладкая, очень сложно угадать где отверстие, пока не зажжёшь светик.

    После отвердевания проверяем на прочность как сидит эта якобы втулка… всё классно и крепко… можно продолжать дальше.

    Я решил внутри выкрасить серебрянкой (лак с алюминиевой пудрой), мне кажется что типа будет отражающий эффект, хотя разницы я не заметил. Припаяв провода и гасящий резистор я залил всё это дело эпоксидкой, оставляя немного места для свободного хода проводов при эксплуатации. Ручка приобрела жёсткость и вес… монолит.. Так же покраска серебрянкой.
    Ошкуривание мелкой шкуркой чтобы потом не облезла краска. За шероховатую поверхность нормально будет держаться не смотря на то — что это полиэтилен и покраске фактически не поддаётся. Первый слой краски. Включил светик, полюбоваться на результат. Остался доволен.

    Шкала сделана в программе Фронт Дизайнер, а надпись и символы в Корел Драв. В дизайнере так не получится мало опций.

    Напечатанная на глянцевой бумаге шкала помещена между 2-мя листами органики, всё соединено для последующих этапов работ.

    В торцы для подсветки вклеены светодиоды и всё выкрашено чтобы свет не рассеивался по корпусу и не засвечивал соседние элементы.. например индикатор подсвечивается белым светом и не хотелось бы чтобы свет подмешивался.

    Контактная панель

    Выключателей и разъёмов минимум, только самое необходимое. Зачем усилителю мощности лишние прибамбасы? Все настройки есть в звуковой карте компа.
    Выключатель «Сеть». Выключатель акустических систем, сигнал на наушники постоянный независимый от того включены колонки, или нет — это тоже часть задуманного плана. Сейчас не найдёшь усилителя с такой схемой, даже серьёзные ресиверы делают по принципу «воткнул наушники и нет сигнала на АС», а раньше все усилители звука делались именно по такой схеме, как сделал я. Не знаю кому то может удобно и наоборот, но для меня такая схема распределения сигналов очень актуальна.

    Отверстия под выключатели выбраны коронками по дереву. Так же коронкой большего диаметра выбрана юбка вокруг отверстия, для того чтобы подсветкой подчеркнуть выключатели (царапанная и необработанная поверхность органики преломляет свет).

    Установлены так же разъёмы для наушников. Причём обязательно разных диаметров Jack 3,5 мм и Jack 6.3 мм чтобы потом не париться со всякими переходниками. С каким штекером есть наушники с таким и спокойно без заморочек втыкаешь.

    Покраска сначала серебрянкой для равномерного рассеивания света и потом краской чтобы не подсвечивать всё что находится вокруг панельки.

    4 светика и вот конечный результат, внутрь гнёзд для наушников тоже по светодиоду для общей картины.

    Корпус

    С корпусом пришлось повозиться, но так как это лицо изделия, то оно того стоило.

    Плита дсп найдена опять же в куче хлама на балконе, оставшаяся от какой то старой мебели и оставленная как вещь полезная и может пригодиться, что собственно и произошло.

    Напилив детали по размерам, скрутил всё на саморезы.

    Стыки перед сборкой промазал клеем для надёжности.

    Вырезал отверстия для установки элементов управления и индикации.

    Необработанные края смотрятся не очень. Ручным фрезером произведена обработка торцов.

    Обрабатывать пришлось в несколько заходов чтобы получить идеальную равномерность всех граней.

    Для крепления задней стенки установлены бруски, большой отступ от края был сделан для того — чтобы скрыть радиатор охлаждения и все элементы коммутации провода и т.п. За счёт этого усилитель можно поставить близко к стене.

    Пройдены этапы шпатлёвки и покраски, шпатлевание произведено полимерной шпатлёвкой с добавлением клея ПВА для хорошего удержания на поверхности, грунт после каждого слоя конечно же. Покраска краской НЦ потом лакирование лаком НЦ. Последующая полировка покрытия полировочной пастой и финишной полиролью для кузова авто.

    В итоге получилась красивая полированная поверхность, которая получилась круче чем на рояле или пианино.

    Ножки

    Опоры для сего изделия решено сделать в классическом стиле дизайна радиоаппаратуры — хромированные, но с небольшой изюминкой аля НЛО. У основания ножек планировалась голубая подсветка.

    Делалось из того — что нашлось так же на балконе в куче хлама. Хромированная мебельная труба 25мм, органика 3мм (подогнал друг), светики конечно, ходил покупал + клей (суперклей и эпоксидную смолу).

    Заготовки порезаны склеены и в них вклеены светики, неправильно для передачи светового потока,но об этом потом..

    Слой органики круглой формы предусмотрен для того — чтобы потом при заливке не вытекла эпоксидка…. Заготовка из трубы плотно одевается на основание.

    Залит клей в формочки, и детали ждут дальнейшей обработки после отвердевания смолы.

    Сам полупроводниковый элемент изначально закреплён термоклеем….

    Детали высохли. Произведена обработка. Лишнее оргстекло удалено, края аккуратно отшлифованы дабы не испортить хром на металлической части ножки.

    В заключительном этапе были сделаны резиновые прокладки из велосипедной камеры…..на прокладку наклеена алюминиевая фольга с внутренней стороны, (для отражения света) всё склеено на прозрачный момент.

    Сборка завершена, пора смотреть что получилось.

    Получилось не плохо. В принципе что хотел — всё получилось.

    Схема простейшего аудиоусилителя

    Давно искал схему хорошего стереоусилителя. Я не фанат HiFi, я просто хотел создать простой стереоусилитель, который мог бы управлять некоторыми динамиками для моего настольного компьютера.

    Все схемы, которые я смог найти, включали в себя множество труднодоступных компонентов, либо их приходилось использовать вместе с предварительным усилителем или каким-либо другим каскадом усилителя. Это всегда было что-то, что заставляло меня колебаться.

    Но недавно я нашел эту замечательную маленькую микросхему под названием TEA2025! Вам нужно всего несколько конденсаторов, чтобы сделать из него достойный стереоусилитель. Его так просто построить, что я собрал его на доске всего за несколько часов.

    Стереоусилитель 2,5 Вт * 2

    На схеме усилителя показан стереоусилитель мощностью 2,5 Вт * 2. Также можно сделать из него моноусилитель на 5 Вт. (Дополнительную информацию см. в техническом описании TEA2025)

    На входе следует использовать двойной потенциометр.Двойной потенциометр позволяет подключить левый и правый каналы к одному потенциометру.

    Этот усилитель отлично подходит для использования с некоторыми динамиками для получения звука на настольном компьютере. Думаю поставить на кухню и в ванную тоже. Тогда, возможно, подключите их к моей домашней сети и подавайте музыку с сервера =) Есть много возможностей, когда вы можете сделать такой дешевый усилитель.

    Принципиальная схема усилителя и список деталей

    Список деталей

    Часть Значение Описание
    C1- 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С2 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С3 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С4 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С5 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С6 470μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С7 100μF ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    С8 470 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    C9 0.22μF неполяризованная КОНДЕНСАТОР
    С10 0.22μF неполяризованная КОНДЕНСАТОР
    С11 0.15μF неполяризованная КОНДЕНСАТОР
    С12 0.15μF НЕНАРУШЕНИЯ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
    TEA2025 TEA2025B усилитель чип
    SPKR1 4-8 Ом динамик
    SPKR2 4-8 Ом динамик
    R1 + R2 10K ДВОЙНОЙ потенциометр

    Общая стоимость компонентов (без учета динамиков) составляет около 9 долларов США.Самый дорогой компонент — потенциометр (около 3-4 долларов).

    Скачать схемы и макет платы Eagle

    Вот схема (Eagle), разводка печатной платы (Eagle) и файлы Gerber. Эта доска была создана в соответствии с правилами дизайна Seeed Studio (май 2013 г.).

    Стереоусилитель-TEA2025-(Eagle)

    Чем я могу вам помочь?

    Я хочу, чтобы больше людей создавали более качественные и крутые проекты. Каждый может совершенствоваться, даже если он новичок или построил много схем раньше.

    Дайте мне знать ваши комментарии и вопросы ниже!

    108+ Схема усилителя мощности с разводкой печатной платы

    Хотите сделать проект схемы усилителя мощности?

    Существует множество схем по категориям: Усилители и звуки. Также воспользуйтесь окном поиска в правом верхнем углу.

    Но иногда это может занять много времени. Конечно, вы ограничили время.

    Не отчаивайтесь. Я создаю коллекцию схем усилителя мощности с разводкой печатной платы.

    В различных группах имеется 108 цепей, которые легко найти.

    Примечание: Прежде чем вы купите детали и соберете схемы. Пожалуйста, проверьте и узнайте больше. Какая-то схема не подходит для начинающих.

    Кроме того, я никогда не строю некоторые проекты. Так что не могу подтвердить.

    Но если вы любите изучать электронику. Это будет ваш хороший опыт, безусловно.

    В любом случае, знаете ли вы, что у вас много схем, связанных со звуком или усилителем

    Как сделать, чтобы к вам был легкий доступ?

    Представьте, в схемах усилителя.Доступны:

    • Различные уровни выходной мощности от 1 Вт до 1000 Вт.
    • По видам ОКЛ, ВЛ, БКЛ.
    • Схема усилителя Any Class Audio.

    Не только усилители. Ему нужны предусилители, регулятор тембра, микшер, микрофонный предусилитель, волюметр, защита и многое другое. Кстати,

    Кто-то сказал не беспокоиться о будущем. Делай сейчас! мы будем знать, хорошо это или плохо, не так ли?

    Смотрите ниже!

    Небольшой усилитель до 20 Вт

    Подходят для небольших приложений.Например, чтобы увеличить вывод звука мелодии, для эксперимента по изучению электроники.

    • Схема усилителя звука LM386 с печатной платой Это был мой первый мини-усилитель звука. Многие люди также используют его. Потому что его легко построить, и эта микросхема всегда популярна. И подходит для батареи 9В.
    • 2 Вт+2 Вт Стерео с использованием 3 LM386 Вот схема стереофонического аудиоусилителя LM386, 2 Вт. Использование 3 микросхем в модели моста. Это дешево и легко построить для новичка.
    • Многоцелевой TDA2030 мощностью 15 Вт Эта микросхема пользуется неизменной популярностью.Из-за маленького и дешевого. Это мономодель. Этого достаточно для обычной комнаты.
    • 1,2 Вт, Super Small, TDA7052 Миниатюрный стереофонический аудиоусилитель для мобильного телефона или iPad. Даже электрическая схема усилителя звука 5v. Это поможет вам использовать батарею AA 1,5 В x2 (3 В) для питания усилителя мощности.
    • TDA2822 Стереоусилитель Стереоусилитель мощности. Людям нравится TDA2822. Я тоже. Почему? Найдите ответ сами.
    • Интегральный усилитель 20 Вт, TDA2005 с регулятором тембра.Простая схема с питанием 12В.
    • TDA820, мини-стереоусилитель, 2 Вт + 2 Вт Альтернативный крошечный чип усилителя. Только одна микросхема дает максимальную мощность 2 Вт на 8 Ом. больше, чем LM386. Вы будете слушать музыку громче.

    Мини-усилитель от 20 Вт до 50 Вт

    Диапазон от 20 Вт до 50 Вт — Если вы молоды. Вам понравится этот список. Представьте, что вы слушаете музыку в своей комнате. Это так счастливо!

    Лучшее для дома от 50 Вт до 100 Вт

    Представьте, что вы смотрите фильм с семьей.Звуковая мощность очень реалистична с этими схемами.

    Схемы усилителя мощности 100 Вт

    Когда у вас мини-вечеринка. Вы используете это. Ваш друг будет потрясающим для ваших электронных навыков. Мы это любим.

    Схема цепей усилителя High Audio

    Больше 101 Вт — Они могут подойти для начинающих. Это аудиосистема PA, и она дорогая. И делать долго.

    1. 150 Вт Super Hybrid с использованием STK-4048
    2. 120 Вт Super Bridge с использованием TDA2030 (на динамике 2 Ом)
    3. 200 Вт, Super Bridge для бас-гитары
    4. 200 Вт MOSFET усилитель класса G

    12 В автомобильный аудиоусилитель схемы

    Все дома с питанием постоянного тока 1 В в автомобиле или в автомобиле 2 В. Некоторые схемы требуют большой ток. Большинство используют микросхему IC. Такой легкий и маленький.

    1. 50 Вт BCL CAR AUDIO Использование TDA1562 90W
    2. 40W Mini Audio 90W
    3. LM383 Power OTL 5.5W
    4. Маленькие цепи IC для динамика

    Примечание: Все вообще можно использовать эти маленькие усилители тоже.

    предусилители и микрофон не тональный элемент управления

    1. 4 предусилитель с помощью транзисторов
    2. 3 Универсальные предусилители 9
    3. Transistore Stereo Bass Booster
    4. микрофон предусилитель 2 CH
    5. низкоугольник микрофон предусилитель
    6. Динамический микрофон предусилитель с использованием транзисторов
    7. стерео шумовый фильтр
    8. гитара PREAMP — OVERDRIVE *** NEW

    Tone Controls & Графические эквалайзеры

    1. Classic Low Shool Tone Close Hi-Fi предусилитель с регулятором тембра**новый** L ow искажение.Использование малошумящих транзисторов Частотная характеристика 20 Гц-20 кГц
    2. Высокие частоты басов Активный регулятор тембра
    3. Пассивный регулятор тембра, не-ИС и транзисторы
    4. Проект Super Pre Tone Control
    5. 5s предусилителя 3 тона 3
    6. Top NE 5 управление
    7. Топ-3 графических эквалайзера — Низкий уровень шума, дешево и просто
    8. TDA1524 стереофонический регулятор тембра
    9. Низкий уровень шума вам следует попробовать этот регулятор шума в аудиосистеме .Он использует NE55532, LF353 и другие.
    10. Super Bass Booster Это небольшая электрическая схема с печатной платой. Использование популярных операционных усилителей 741, LF351 или других. И используйте один блок питания.
    11. аудио громкости управления

    аудио микшеры, фильтры и преобразователи

    1. мини Subwoofer Simulator
    2. Micro Mixer
    3. Super Stereo Digital ECHO
    4. Linear Opto Isolator
    5. Размерный звук от 2CH до 4CH
    6. Дешевые и маленькие слуховые аппараты

    Аудио контроллеры и защитные цепи

    1. Простая задержка колонок
    2. Защита динамиков
    3. Tweeter Protection

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь, чтобы электроника Обучение было легким .

    Схема усилителя на печатной плате — конструкция и схема на печатной плате

    Схема усилителя

    Простая схема, необходимая для усиления аудиосигнала, полученного от такой системы, как микрофон, или аудиосигнала, передаваемого через динамик/радиотелефон. ресивер и т. д. известен как аудиоусилитель. Если вы делаете аудиоусилитель или усилитель Wi-Fi, ваша схема должна генерировать и улучшать входной сигнал. Плохая конфигурация может повлиять на выходной сигнал, поскольку она может добавить сопротивления утечки, скачки напряжения, неравномерные диоды или рассеивающие конденсаторы во время фазы PB усилителя.Это схема, которая генерирует усиленную вариацию входного сигнала, загруженного на его входной порт.

    Схема печатной платы усилителя

    Графический рисунок конструкций медных проводов, выполненный на печатной плате, представляет собой схему печатной платы усилителя. Сборщик печатных плат достигает этого. Этот механизм позволяет печатной плате усилителя увеличивать количество загруженного в нее входного сигнала. Плата усилителя может использоваться в нескольких приложениях. В большинстве случаев они служат основной точкой преобразования необработанных аналоговых сигналов в цифровые.Сигналы сначала усиливаются, а затем анализируются микропроцессором для генерации выходного сигнала. Он используется для преобразования аналоговых сигналов в прямоугольные волны с использованием высокого входного насыщения. Процесс формирования волны использует насыщение гармонии. Как упоминалось ранее, это помогает в преобразовании сигналов в прямоугольные волны. Печатная плата усилителя также важна для увеличения амплитуды сигнала. Эта деятельность также помогает в поддержании других факторов, таких как частота. Они имеют более высокое напряжение и близкое к нулю выходное сопротивление.Эта функция позволяет им генерировать мощность, достаточную для привода громкоговорителей. Нет никакого преимущества из-за их плохого входного сопротивления. В этом отношении он служит мостом между схемой и приемником. Это помогает предотвратить непреднамеренные сигналы.

    Руководство по компоновке печатной платы усилителя

    Следующим важным шагом после выбора соответствующего набора деталей является компоновка печатной платы таким образом, чтобы компьютер обеспечивал оптимальную выходную мощность для конкретной системы.Руководство по выбору динамических модулей для отчета по применению аудиоусилителя класса D содержит руководство по выбору наилучшего набора пассивных компонентов для аудиоусилителя. Для оптимизированной структуры системы подходят от четырех до шести слоев эпоксидной заливки.

    1. Мощность плоскости:

     Пласти питания должны быть установлены достаточно толсто, чтобы довести существующие потребности в контактах питания до предела. Примите дополнительные меры, когда несколько IC в цепочке обмениваются плоскостью питания. Наилучшая практика проектирования включает в себя плоскость/толстую трассировку к различным ИС в устройстве по схеме звезды от ИС управления питанием или самого основного источника питания.Это снижает негативное влияние на другие ИС, создаваемое ИС с высоким переключением, заменяемыми в пределах одной линии.

     Обходные транзисторы выполняют две основные функции. Он удовлетворяет потребности устройства в мгновенном токе переключения и помогает устранять шумовые помехи напряжения на контактах управления, обеспечивая стабильное, стабильное и надежное питание, наблюдаемое на контактах устройства, и повышенную эффективность. Чтобы свести к минимуму избыточные катушки индуктивности и сопротивление трассировки, расположите конвергентные конденсаторы непосредственно рядом с соответствующим контактом на верхнем слое и проложите дорожку как можно толще.Чтобы свести к минимуму паразитные эффекты на внутренних выводах, где доступ к развязывающему конденсатору на верхнем уровне невозможен, рассмотрите возможность их прокладки с непосредственного уровня на верхний уровень.

    2. Соединения с землей:

    Предполагается, что оба контакта заземления устройства должны быть как можно ближе к земле. Все заземления блока должны быть закорочены, чтобы не образовывались несколько контуров заземления. Предпочтительно обеспечить прямое соединение контактных площадок блока с заземляющей пластиной.Здесь важно отметить, что все контакты заземления должны быть тесно связаны с плоскостью, поэтому разные контакты заземления служат для рационального направления возврата тока для разных источников питания.

    3. Расположение конденсатора:

    Во избежание паразитных индуктивностей конденсаторы следует размещать как можно ближе к определенному выводу на верхнем слое. Из-за потребности в коммутируемом токе резисторы и катушки индуктивности вызовут скачок напряжения или его понижение. Скачки напряжения в результате потребности в токе переключения источников питания.Даже катушки индуктивности могут вызывать большие пульсации напряжения и препятствовать работе системы из-за внезапного требования к количеству. Другое объяснение минимизации паразитной индуктивности и сопротивления состоит в том, чтобы иметь кратчайший возможный путь расхождения сопротивления. Архитектура машины предполагает, что наименьший развязывающий колпачок будет расположен в пределах 1 мм от штифта блока. Любые дополнительные колпачки будут размещены как можно ближе к нему. Паразиты от вывода источника питания до одного конца развязывающего конденсатора, паразиты компонента конденсатора и паразиты между вторым концом конденсатора и выводом заземления устройства — все это паразитные факторы для полного контура развязки.Поскольку для соединения конденсатора с землей используется несколько параллельных сквозных соединений, паразитная индуктивность уменьшается.

    4. Переключение сигналов:

    Выход класса D, узел SW и сигналы постоянно переключают сигналы, которые должны быть перенаправлены для предотвращения наложения и создания помех друг другу или какому-либо другому сигналу на печатной плате. Их нельзя маршрутизировать в том же слое, что и любой другой сигнал, если между слоями нет заземления.

    5. Конденсатор для подкачки заряда:

    Конденсатор подкачки заряда должен быть связан с наименьшим количеством паразитной индуктивности и сопротивления между выводами GREG/VREG и выводом PVDD.Конденсатор подкачки заряда должен быть подключен звездой как можно ближе к выводу PVDD, а не на плоскости PVDD. Чтобы свести к минимуму паразитные помехи на этом выводе, используйте толстую маршрутизацию и непосредственную трассировку на верхний уровень для маршрутизации сигналов.

    6. Выходные сигналы класса D:

    Выходные сигналы класса D должны передаваться в два слоя с минимальной шириной 30 мил. Согласно спецификациям EM, каждый выход всегда направлен на динамик шириной 60 миль. Если используется фильтр электромагнитных помех, его следует расположить как можно ближе к контактам блока.Чтобы предотвратить любое несоответствие, поврежденное из-за разницы сопротивлений трассировки, выходные сигналы должны быть согласованы по длине друг с другом для достижения наилучшего результата.

    7. Сигналы в цифровом формате:

    Цифровые сигналы направляются особым образом, чтобы не конфликтовать с другими сигналами и защищать их достоинства. Убедитесь, что они не подключены к каким-либо цепям обмена, что может привести к спариванию цифровых сигналов и введению шума.

    Преимущество компоновки печатной платы усилителя

    • Считается, что он имеет улучшенную петлю обратной связи и качество питания.Их также просто собрать, всего один блок и небольшое количество деталей.

    • Эти устройства ретранслируют половину полуволны, что приводит к полному току для управления нагрузкой. Как следствие, конфигурация усилителя более эффективна.

    • Это альтернативное решение, поскольку усилитель может устранить перекрестные искажения.

    • Имеет большую частоту, чем другие. Вам придется полагаться на работу радиочастот, чтобы достичь 80-процентной надежности с этими усилителями.

    Недостатки компоновки печатной платы усилителя

    • Иногда дорожки печатной платы устанавливаются неправильно. Это обуславливает необходимость регулярной пайки при снятии и замене выходных компонентов.

    • Это действие может привести к повреждению частей печатной платы или разрушению структуры печатной платы.

    • Устройства вывода, скорее всего, станут горячими, если перегрев не будет устранен правильно установленными радиаторами.

    • Это так, даже несмотря на то, что у них приличный результат.Чаще всего это происходит с усилителями, поскольку печатная плата будет производить больший ток.

    Ссылки

    Компоновка печатной платы усилителя, Эксперт по компоновке печатной платы усилителя мощности. (2021). Получено 3 апреля 2021 г. с https://www.venture-mfg.com/amplifier-pcb-layout/

    (2021). Получено 3 апреля 2021 г. с https://www.ti.com/lit/an/slaa896/slaa896.pdf?ts=1617358927546&ref_url=http%253A%252F%252Fwww.google.com%252F

    Rapid Audio Amplifier PCB. (Пакет 5)

    Количество 9 Описание 99 9 Заказать
    9 Каждый комплект содержит: 4
    1 7/0.2 кабеля динамика (150 см от 01-0162) 01-0162
    1 150PF 2.5 мм керамический конденсатор 11-3409
    1 47nf 100V 5 мм полиэстер конденсатор 10-3258
    1 100nF 63V 5 мм полиэстер коробка Конденсатор 10-3260
    1 10uF 25V Радиальный электролитический конденсатор 11-0220
    2 330uF 16V Радиальный электролитический конденсатор 11 -1404
    1 Зажим батареи PP3 — торцевой ввод** 18-0093
    1 3.5 мМ стерео штекер к проведению проводки 20-0040
    1 3,5 мм STEREO PCB Socket 20-0137
    1 1 8-контактный разъем (1 от 22-0107) 22 -0107
    1 66 мм феррита 8 Ом динамик 35-0130
    1 1 OSNR5164A 5 мм 2,2 В Red LED 55-1790 55-1790
    2 470R CR25 0.25W CF резистор 62-0365
    3 1K CR25 0.25W CF резистор 62-0373
    1 1R CR12 0.125W CF резистор 64-1100
    1 SPDT правый угол PCD слайд выключатель 76-0272
    1 TBA820M Audio усилитель IC 82-0485
    4
    4
    4
    4

    0

    4
    4 Audio Allifier Project Kits (Pack of 5) 70-0180 70-0180
    4 Audio Усилитель проекта Комплект PCBS (пакет 5) 70-0190
    1 1 14-0430 14-0430
    1 Gratnells Лоток крышка 14-0436
    9 13-0105 Classpack 20 содержит: 4
    20 900 32 18-0295 18-0295 Держатели батареи PP3 ** ( замена 18-0093 ) 4
    4
    4 Audio Усилитель проекта Комплекты (пакет 5) 700-0180
    4 Печатные платы для проекта аудиоусилителя (упаковка из 5 шт.) 70-0190

    Схема печатной платы аудиоусилителя

    Аудиоусилитель для увеличения громкости

    Этот аудиоусилитель призван обеспечить лучшее качество музыки для слушателей.Некоторые устройства, такие как смартфоны, телевизоры, наушники имеют низкую громкость, что слушателю вскоре это надоедает, и они хотят увеличить громкость своих устройств. Для этого они прикрепляют свои гаджеты к тяжелым и громоздким динамикам, чтобы наслаждаться музыкой. Аудиоусилитель обеспечивает лучшую громкость, пользователи могут увеличивать громкость своих устройств настолько, насколько они хотят. Лучшее в этом аудио усилителе то, что он не громоздкий, очень компактный и легкий. Пользователи могут подключить этот аудиоусилитель к любому беспроводному или передающему устройству.

    После разработки проекта в KiCAD я загрузил его на Inventhub, чтобы сделать его онлайн. Эта онлайн-платформа дает мне возможность делиться своими файлами с другими в форме сотрудничества, я могу видеть предложения и улучшения в моем проекте посредством изменений, я могу легко создать спецификацию для своего проекта, чтобы общаться с изготовлением и компонентом. провайдеры.

    Рабочий

    С помощью усилителя звука TDA2822 мы можем увеличить громкость наших устройств. Этот усилитель можно использовать в мощном усилителе звука для увеличения громкости.Со стороны нагрузки на конце прикреплены два динамика, где мы можем слушать нашу любимую музыку с повышенной громкостью. Диапазон напряжения этой ИС составляет от 3В до 15В. Эта микросхема не искажает ваши сигналы и обеспечивает чистый голос.

    У нас есть два выходных контакта в этой микросхеме усилителя, и к выходному концу подключены два динамика, один из которых подключен к выходному контакту 1 микросхемы усилителя, а другой подключен к выходному контакту 2 микросхемы усилителя. В этом проекте у нас есть два потенциометра, которые будут изменять сопротивление, а уровень громкости будет увеличиваться или уменьшаться в зависимости от того, насколько вы хотите слушать.

    Схематическая диаграмма

    В KiCAD мы можем перейти к принципиальной схеме и нарисовать ее там. На принципиальной схеме в начале у нас есть два конденсатора по 1000 мкФ, затем у нас есть конденсатор и резистор, последовательно подключенные к микросхеме аудиоусилителя, которая будет преобразовывать низкие речевые сигналы в высокие речевые сигналы. У нас есть два потенциометра на 10 кОм и два динамика на стороне нагрузки для регулировки громкости динамика в соответствии с нашими требованиями.

    Я использовал онлайн-платформу Inventhub, чтобы сделать ее онлайн, чтобы я мог связаться с производителем и разработчиками на одной платформе, чтобы улучшить и спроектировать мою печатную плату.Вот ссылка на принципиальную схему https://inventhub.io/c/arshmah/Audio_Amplifier/tree/default.

    Схема на печатной плате

    После создания принципиальной схемы этого проекта я преобразовал ее в схему печатной платы, которая позволит нам просмотреть нашу конструкцию на плате и позволит выполнить разводку. Мы можем перейти к команде Design Check Rule, чтобы проверить наш дизайн. После завершения проекта моей печатной платы я могу загрузить его на Inventhub, а оттуда я могу отправить свой дизайн производителю для изготовления.

    Это доступная ссылка на мой дизайн печатной платы https://inventhub.io/c/arshmah/Audio_Amplifier/tree/default.

    Проекты для производства

    Когда я закончу создание схемы проекта и печатной платы, мне нужно отправить ее производителю, чтобы он мог изготовить мою печатную плату. Для этого я создам релиз своего проекта. Целью этого выпуска будет создание zip-файла, в который будут включены библиотеки, компоненты, посадочные места, печатные платы и файлы схем, чтобы производитель мог просто экспортировать эти файлы и изготовить мою печатную плату.

    Для этого я использую онлайн-платформу Inventhub, где у меня есть возможность создать свой выпуск, чтобы связаться с производителем. Вот ссылка, по которой мой производитель может найти этот выпуск https://inventhub.io/c/arshmah/Audio_Amplifier/releases/pending

    Сборка аудиоусилителя

    После того, как я создал схему и файл дизайна печатной платы. Отправляю производителю для изготовления. Когда я получу готовую печатную плату, мне нужно будет разместить и припаять компоненты на печатной плате.Для этого мне просто нужно иметь компоненты тех же размеров и размеров, которые я определил в своей схеме и дизайне печатной платы, иначе мой дизайн не будет соответствовать моим требованиям, и я не смогу точно спроектировать аудиоусилитель.

    В Inventhub Bill of Materials (BOM) можно создать полный список всех используемых компонентов в моем проекте с указанием их размеров, количества, занимаемой площади, части производителя и ее библиотек, части производителя и ссылки на библиотеки.Мне не нужно создавать вручную список, в котором больше шансов на ошибку, я просто создам спецификацию и экспортирую этот файл в формате CSV, чтобы отправить его моему поставщику компонентов.

    Оформить заказ по ссылке для спецификации https://inventhub.io/c/arshmah/Audio_Amplifier/bom/list

    2 x 50 Вт Bluetooth Стерео аудио усилитель Плата

    TSA3118B — это плата аудиоусилителя мощностью 2×50 Вт с новым модулем Bluetooth AudioB и , поддерживающим Apt-X. Он имеет идеальную архитектуру класса D (на основе TPA3116D2), а выходная мощность каждого канала составляет 50 Вт.Оба канала способны выдавать номинальную мощность одновременно и непрерывно. Эта плата может питаться от любого источника питания DC10V-24V. Его можно использовать для управления любыми пассивными динамиками с сопротивлением 4 Ом или 8 Ом. TSA3118B также может быть подключен к нашей внешней плате управления громкостью звука TSA1000 . Люди могут регулировать громкость звука, вращая настоящую ручку.

    Изюминкой является поддержка Apt-X и TWS. Таким образом, пользователи могут одновременно передавать аудио на 2 пары плат усилителей по беспроводной сети.Он идеально подходит для вашего приложения Hi-Fi. Вы можете выполнить сопряжение с мобильным телефоном или компьютером (и т. д.). Питание платы усилителя. Используйте свой телефон или компьютер (и т. д.) для поиска нового устройства Bluetooth. Модуль появится как «TSA3118B». Вам не нужен PIN-код, подключите его, и тогда вы сможете воспроизводить музыку.

    • TSA3118B может автоматически обнаруживать вход Aux in/Line in Audio. Источник звука Bluetooth имеет более высокий приоритет. Когда звук Bluetooth приостановлен или Bluetooth отключен. Усилитель будет выводить звук Aux in/Line in.Если вы хотите вручную выбрать дополнительный вход/линейный вход и источник звука Bluetooth, выберите TSA3116B или TSA3117B.
    • Поддерживается TWS-режим. Пользователи могут одновременно передавать аудио на 2 пары плат усилителей по беспроводной сети.
    • Несколько плат TSA3118B можно соединить вместе, чтобы получить многоканальную систему усиления. Порт аудиовыхода также можно подключить к плате усилителя сабвуфера.
    • Порт BVC: порт BVC может подключаться к нашему контроллеру громкости звука для управления громкостью звука Bluetooth.

    TSA3118B может автоматически обнаруживать вход Aux in/Line in Audio. Источник звука Bluetooth имеет более высокий приоритет. Когда звук Bluetooth приостановлен или Bluetooth отключен. Усилитель будет выводить звук телевизора.

    TSA3118B + TSA1000, вход RCA и громкость звука Bluetooth можно контролировать через порт BVC

    Несколько плат TSA3118 можно соединить вместе, чтобы получить многоканальную систему усиления.Порт аудиовыхода также можно подключить к плате усилителя сабвуфера.

    2 платы работают в режиме TWS

    *Пользователь должен снять перемычку Aux in Enable на ведомой плате перед сопряжением 2 плат

    • S1 — нажмите и удерживайте 3 секунды, чтобы перейти в режим сопряжения. Длительное нажатие 6 с очищает информацию о сопряжении.
    • S1+S2 — нажмите и удерживайте 1 с, чтобы перейти в ведомый режим TWS.
    • S1+S3 — нажмите и удерживайте 1 с, чтобы перейти в мастер-режим TWS.
    • S2+S3 — Длительное нажатие 1 с отключает соединение TWS.

    Спецификация:

    Технические характеристики типичны при +25℃, питание от постоянного тока 21 В, если не указано иное. Технические характеристики могут быть изменены без предварительного уведомления.

    Параметр

    Состояние

    Мин.

    Тип

    Макс

    Напряжение питания (В постоянного тока)

    10

    21 24

    Мощность холостого хода

    SD Плавающий

    1.3W

    2,5 Вт

    Резервная мощность

    SD подключен к GND

    0,1 Вт

    0,3 Вт

    Максимальный ток

    100 Вт при 4 Ом

    5.29А

    Эффективность

    50 Вт при 4 Ом

    87% 92%

    Минимальный импеданс нагрузки

    3.2 Ом

    Частота переключения

    SD Плавающий

    394 кГц
    Получите 24 дБ 25 дБ 26 дБ

    Входная чувствительность (RMS)

    @4 Ом, 50 Вт, 1 кГц

    808 мВ

    Входное сопротивление

    22 кОм

    Выходная мощность

    @4 Ом THD+N 1%

    36 Вт

    @4 Ом THD+N 10%

    50 Вт

    Полоса пропускания при ±3 дБ 90 003

    @4 Ом

    20 Гц

    20 кГц

    ТХД

    @4 Ом, 1 Вт, 1 кГц

    0.0299%

    @4 Ом, 10 Вт, 1 кГц

    0,073%

    Характеристики :

    • Размеры: 6,9 см х 10,3 см х 2,5 см
    • Блютуз 5.0
    • aptX, aptX с низкой задержкой, SBC и AAC
    • TWS поддерживает
    • Порт управления громкостью звука Bluetooth (BVC)
    • Дополнительный вход/линия в автоопределении
    • Выходной порт сабвуфера
    • Рабочее напряжение: DC10V-24V
    • Защита от повышенного/пониженного напряжения
    • Защита от перегрузки по току
    • Защита от перегрева

    Приложения :

    • Персональный компьютер
    • Система фоновой музыки
    • Усилители для музыкальных инструментов
    • Дом своими руками
    • Автозвук

    Документы :

    Усилитель звука 20 Вт — Electronics-Lab.ком

    Этот проект представляет собой аудиоусилитель мощностью 20 Вт на основе LM1875.

    Описание

    Этот проект предназначен для работы с минимальным количеством внешних компонентов. Этот усилитель предлагает высококачественный и высокопроизводительный звук с очень низким уровнем искажений. Проект основан на гражданах LM1875 IC. ИС защищена от перегрева и короткого замыкания.

    LM1875 — это монолитный усилитель мощности, предлагающий очень низкий уровень искажений и высокое качество работы для потребительских аудиоприложений, проект работает от одного источника питания.Защита устройства от перегрузки состоит как из внутреннего ограничения тока, так и из-за перегрева.

    В конструкции LM1875 используются передовые схемотехники и обработка для достижения чрезвычайно низкого уровня искажений даже при высоких уровнях выходной мощности. Другие выдающиеся характеристики включают высокий коэффициент усиления, высокую скорость нарастания и широкую полосу мощности, большой размах выходного напряжения, способность выдерживать большие токи и очень широкий диапазон питания. Усилитель имеет внутреннюю компенсацию и стабилен при коэффициенте усиления 10 и выше.

    Технические характеристики

    :
    • Питание 16–48 В пост. тока при 2 А
    • Выходная мощность 20 Вт на динамик 4 Ом.
    • Усиление 26 дБ.
    • Частотная характеристика 20 Гц-20 кГц
    • Тепловая защита со схемой условно-досрочного освобождения
    • Низкий уровень искажений: 0,015%, 1 кГц, 20 Вт
    • Аудиосигнал линейного уровня Вход

    Искажение

    :

    Приведенные выше рекомендации относительно методов заземления печатной платы также помогут предотвратить чрезмерные уровни искажений в аудиоприложениях.Для низкого THD также необходимо, чтобы дорожки и провода источника питания были отделены от дорожек и проводов, подключенных к входам LM1875. Это предотвращает индуктивную связь больших и нелинейных токов источника питания со входами LM1875.

    Провода питания должны быть скручены вместе и отделены от печатной платы.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
