Содержание

принцип работы и замена ОЖ

Неисправная на ВАЗ 2110 система охлаждения может оказаться причиной далеко не самых приятных ситуаций. Очутиться на обочине дороге с кипящим и обильно парящим из под капота Тосолом не хочется никому. А ведь для того, чтобы избежать подобного рода последствий, многого от автомобилиста не требуется. А вам хочется знать, как гарантировать надежную работу вашего железного коня?

Принцип работы системы охлаждения на ВАЗ

Следить за состоянием системы охлаждения ВАЗ 2110(2112) не так уж и сложно. Для этого нет смысла посещать СТО. Как вам идея самим стать квалифицированным техником-специалистом в области ремонта и обслуживания собственного авто? И этому действительно не так уж и сложно научиться.

Представьте, пока кто-то учится на чужих ошибках и горьком опыте, вы накопите ценный багаж знаний по теме работы системы охлаждения ВАЗ 2110(2112), читая интернет. Потратив каких-то жалких четверть часа на прочтение статьи, можно получить куда больше информации, чем за годы вождения авто.

Принцип действия системы охлаждения на автомобилях марки ВАЗ 2110(2112)

Идея работы охлаждающего контура ДВС предельно проста и подобна для большинства автомобильных марок. На ВАЗ 2110 система охлаждения инжектор несколько отличается от карбюраторной. Но, в целом, различия не настолько критичны, чтобы рассматривать каждую из этих систем отдельно.

Чтобы понимать, как работает система охлаждения на вашем автомобиле ВАЗ 2110, стоит начать с того, что нормальной считается работа двигателя в температурном режиме от 80 до 90 град. по Цельсию. Таким образом, в первую очередь важен быстрый прогрев с выходом на рабочий режим и дальнейшее поддержание температуры ДВС в заданном диапазоне. Подробнее ниже.

Для выполнения поставленной задачи система охлаждения ваз 2112(2110) состоит из следующий ключевых компонентов, как:

  • помпы насоса, осуществляющей принудительную циркуляцию ОЖ в системе;
  • радиатора охлаждающей жидкости ВАЗ 2110 и электрического вентилятора, осуществляющего принудительный обдув воздухом и охлаждение радиатора;
  • расширительного бачка, также являющегося важным компонентом правильной работы системы охлаждения ВАЗ 2110;
  • резистивного термодатчика, определяющего температуру охлаждающей жидкости и включающего вентилятор;
  • двухклапанного термостата, управляющий работой малого и большого контура охлаждения. Система охлаждения ваз 2110 инжектор принципиально отличается несколько иной конструкцией термостата.

Основные компоненты ВАЗ 2110 системы охлаждения

Охлаждающая жидкость циркулирует изначально по малому контуру в обход радиатора для более быстрого прогрева ДВС и выхода его на рабочий режим. По мере прогрева система охлаждения 2112 ВАЗ благодаря помпе переключается на большой контур охлаждения. Теперь помпа насоса гонит ОЖ от двигателя на радиатор, а термодатчик определяет, когда необходимо обеспечить более интенсивное охлаждение, и управляет работой вентилятора.

Независимо от степени прогрева двигателя в системе и положения клапанов термостата отдельно работает также отопительный контур с малым радиатором и вентилятором. Температурный режим салона в автомобилях ВАЗ 2110-2112 задается положением воздушной заслонки, охлаждающая жидкость через контур отопления проходит постоянно.

Система охлаждения ВАЗ 2110 и ее типичные неисправности

Несмотря на то, что возможных проблем с охлаждением ДВС на ВАЗ 2110 может быть действительно много, все они связаны с надежностью работы ее основных компонентов.

Если вы знаете, как работает система охлаждения на автомобилях ВАЗ 2110 и из чего она состоит, — найти и диагностировать проблему будет очень просто. Что именно вы можете обнаружить, мы расскажем чуть ниже.

Типичные проблемы следующие:

  • подтекания охлаждающей жидкости и недостаточный ее уровень;
  • нет давления в системе охлаждения в следствие выхода из строя помпы насоса;
  • неправильно работает либо не включается вентилятор охлаждения в следствие выхода из строя термодатчика;
  • термостат не работает, в результате чего ОЖ не может циркулировать через большой контур охлаждения, либо постоянно циркулирует через него. В последнем случае двигатель плохо прогревается;
  • загрязнены пластины радиатора.

Состояние радиатора после 120т. км пробега

Не забывайте регулярно следить за уровнем охлаждающей жидкости в расширительном бачке под капотом автомобиля, состоянием ремня ГРМ. Внимательно прислушивайтесь к посторонним звукам при работе помпы насоса, рекомендуется менять ОЖ на новую каждые 75 тыс. км. пробега.

Пользуйтесь режимом самодиагностики, проверяя, нет ли температурных ошибок. Не забывайте чистить радиатор охлаждения и контролируйте его температуру при работающем двигателе (он должен быть горячим). Заботьтесь о своем железном друге и он, в свою очередь, не будет капризничать на дороге.

ТОСОЛ, вода или антифриз. Зачем нужна охлаждающая жидкость (ОЖ) на ВАЗ 2110

Безусловно, не будет охлаждающей жидкости — не будет работать и охлаждение. С этим сложно поспорить. Куда интереснее, что можно заливать в расширительный бачок и как часто следует менять ОЖ.

Расширительный бачок ВАЗ 2110

Очень популярна среди автомобилистов в качестве охлаждающей жидкости самая обычная вода, отличающаяся высокими теплообменными характеристиками. Обязательно учитывайте, что использовать можно лишь дистиллят. То есть воду, очищенную от щелочных примесей, разъедающих алюминиевый трубопровод.

Основная проблема воды в том, что она замерзает при низких температурах.

Если мы хотим, чтобы система охлаждения ВАЗ 2112 пережила морозы и ее не “порвало” — перед зимой следует все же слить воду и наполнить систему Тосолом.

ТОСОЛ или Антифриз

Автомобилисты часто спрашивают, чем отличается Тосол от антифриза. Вопрос несколько некорректен, ведь определение антифриз попросту обобщает всевозможные жидкости, не замерзающие при низких температурах. А Тосол является отечественной торговой маркой ОЖ для автомобилей.


Купить Тосол можно с температурой замерзания -40 и -65 град. по Цельсию. В первом случае это будет жидкость голубого цвета (Тосол-40), а во втором — красного (Тосол-65). Цвет определяется красителем и нужен лишь для того, чтобы легче различать разные марки ОЖ и ее подтекание под капотом авто.

Система охлаждения на ВАЗ 2110 инжектор (8 и 16 клапанов)


Итак, здравствуйте! Под влиянием непрекращающихся споров о том, какая конфигурация системы охлаждения двигателя (СОД) лучше, я решил составить небольшой FAQ о том, какие схемы бывают на «передках», чем они лучше или хуже, а Вы уже решите, что собирать себе. Вся информация найдена на просторах интернета в свободном доступе и я на авторские права не претендую.

Начнем с того, что системы охлаждения (дальше — CО) бывают с «верхним» и «нижним» термостатом.

В системе с «нижним» термостатом термостат устанавливается перед водяным насосом, в термостат поступает охлажденная в радиаторе охлаждающая жидкость (ОЖ), а также неохлажденная жидкость непосредственно из водяной рубашки двигателя. В этом случае термостат обеспечивает поддержание постоянной температуры охлаждающей жидкости на входе в двигатель, смешивая в нужных пропорциях охлажденную и неохлажденную охлаждающую жидкость. В системе с «верхним» термостатом термостат устанавливается на выходе двигателя и на основании измеренной температуры охлаждающей жидкости на выходе двигателя термостат устанавливает требуемое соотношение потоков охлаждающей жидкости в радиатор для ее охлаждения и в обход радиатора для подачи ее непосредственно в водяной насос, стабилизируя таким образом температуру на выходе двигателя.

У всех двигателей ВАЗ 2101, 2108, 2112, 21126, 1118, 2121, 2123 во всех Ладах (кроме Гранты) СО с «нижним» термостатом. Гранта, большинство иномарок, Волга, ГАЗель, УАЗ с движками ЗМЗ и УМЗ, почти все советские грузовики и автобусы имеют СО с «верхним» термостатом. В принципе, отличия невелики — пробежимся по основным машинам.

1) ВАЗ 2101 (и вся классика). Термостат с 3 штуцерами (2 входа, 1 выход) — СО проста до невозможности — движок греет ОЖ, она из головки идет через радиатор, либо напрямую в помпу (откуда ее примет термостат). Вход и выход ОЖ у 1го цилиндра, печка питается с 4го цилиндра и сбрасывается в помпу минуя термостат. С переходом на электровентилятор охлаждения немного улучшился тепловой режим. Пробка с клапанами регулировки давления в СО находится в радиаторе, расширительный бачок (РБ) — «внешний» (т.к. находится после клапанов).

2) ВАЗ 2108. СО 2101 эволюционировала — РБ стал проточным и входит в замкнутый контур. Клапана регулировки давления переехали в крышку РБ. ОЖ протекает «сквозь» двигатель — выход у 4го цилиндра, вход в помпу у 1го, за счет этого уменьшилась разница температур в двигателе (более равномерный прогрев). В остальном все то же самое — выход печки и подогрева карбюратора идут в помпу минуя «термос».

3) ВАЗ 2110-12. СО 2108 развивается — термостат стал бескорпусным, подогрев уже не карбюратора, а дроссельной заслонки; в отопителе 2110 уже отсутствует кран (хотя и 09-й прекрасно обходится без него), соответственно поток через печку в помпу стал постоянный; ЭБУ видит температуру двигателя и сам решает, когда включать вентилятор охлаждения. Радиатор отопителя получил пароотводящий шланг — воздушные пробки исчезли

Система охлаждения ВАЗ 2110 — фото, описание на VAZ-2110.net

ВАЗ 2110 / 2111 / 2112 ВАЗ-2112 на шкиве впускного распределительного вала …

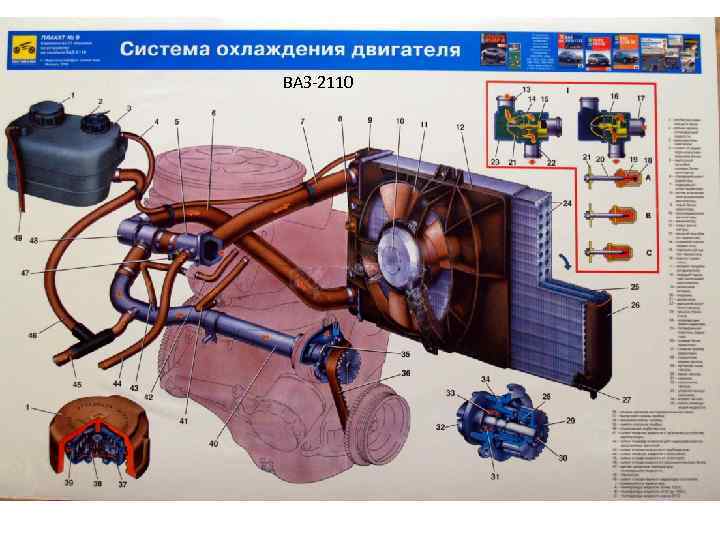

Устройство системы охлаждения Ваз-2110.

Система охлаждения у ВАЗ 2114 работает на основе внутреннего теплообмена

ваз 2110 не включается вентилятор охлаждения.

система охлождения.

Хотите промыть систему охлаждения?

Система охлаждения калины.

Ваз 2112: неисправность инжектора устраняем самостоятельно.

Схема системы охлаждения двигателя.

Установка патрубков охлаждения.

Хотите промыть систему охлаждения?

Ваз 2110 двухходовой клапан фото устройство.

система-охлаждения-двигателей-ваз-21114.

СИСТЕМА ОХЛАЖДЕНИЯ — ВАЗ 2110/ источник.

Не включается вентилятор охлаждения 2109 6.

Как промыть систему охлаждения Калина-2 своими руками, пошаговая инструкция…

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отоп…

Как снять радиатор охлаждения ВАЗ-2110?

Электрическая схема на ВАЗ 11183, лада. блок управления рычагов отопителя л…

Как промыть систему охлаждения двигателя ваз 2110.

Устройство системы охлаждения двигателя ВАЗ 2110, ВАЗ 2112 источник.

Схемы ваз слейте жидкость.

Рено Laguna: работа системы охлаждения.

Система охлаждения ваз 2110 | Инфо-Ваз

Схема системы охлаждения.

1 – радиатор отопителя

2 – пароотводящий шланг радиатора отопителя

3 – шланг отводящий

4 – шланг подводящий

5 – датчик температуры охлаждающей жидкости (в головке блока)

6 – шланг подводящей трубы насоса

7 – термостат

8 – заправочный шланг

9 – пробка расширительного бачка

10 – датчик указателя уровня охлаждающей жидкости

11 – расширительный бачок

12 – выпускной патрубок

13 – жидкостная камера пускового устройства карбюратора

14 – отводящий шланг радиатора

15 – подводящий шланг радиатора

16 – пароотводящий шланг радиатора

17 – левый бачок радиатора

18 – датчик включения электровентилятора

19 – электродвигатель вентилятора

20 – крыльчатка электровентилятора

21 – правый бачок радиатора

22 – сливная пробка

23 – кожух электровентилятора

24 – зубчатый ремень привода механизма газораспределения

25 – крыльчатка насоса охлаждающей жидкости

26 – подводящая труба насоса охлаждающей жидкости

27 – подводящий шланг к жидкостной камере пускового устройства карбюратора

28 – отводящий шланг

1–26 – см. выше

27 – шланг подвода охлаждающей жидкости к дроссельному патрубку

28 – шланг отвода охлаждающей жидкости от дроссельного патрубка

29 – датчик температуры охлаждающей жидкости в выпускном патрубке

30 – трубки радиатора

31 – сердцевина радиатора

Система охлаждения – закрытый тип, жидкостная, циркуляция принудительная. Впускные и выпускные клапаны обеспечивают герметичность системы в расширительном бочке, а точнее в его пробке. Повышенное в сравнении с атмосферным давлением, поддерживает выпускной клапан. За счёт него уменьшаются паровые потери, в системе на горячем двигателе, так как температура кипения жидкости становиться выше. Давление на открытие клапана составляет: 1,1-1,5 кгс/см2. Наоборот работает впускной клапан, он открывается при давлении 0,03-0,13 кгс/см2 (это уже остывающий двигатель).

Работа двигателя, а точнее его тепловой режим обеспечивается электровентилятором и термостатом радиатора. Датчик, ввёрнутый в левый бок радиатора, запускает тепловентилятор (двигатель ВАЗ 2110) или по сигналу электронного блока управления двигателя через реле (ВАЗ 2111 и ВАЗ 2112). Замыкание контактов датчика происходит при температуре: 99±2°С, а при температуре 94±2°С размыкаются.

Чтобы проконтролировать температуру охлаждающей жидкости, на панель приборов выведен указатель, связанный с датчиком ввёрнутый в головку блока цилиндров двигателя. На моделях ВАЗ 2111 и ВАЗ 2112 имеется дополнительный датчик, который также выдает информацию о температуре для электронного блока управления двигателем.

Газораспределительный механизм с зубчатым ремнём от шкива коленчатого вала приводит в действие насос охлаждающей жидкости. Он лопастной, центробежного типа. Насос, а точнее его корпус – алюминиевый. Подшипник двухрядный, с пожизненным запасом пластичной смазки, внутри которого, вращается валик. Винтом стопориться наружное кольцо подшипника. Зубчатый шкив напрессован на
передний край валика, на задний край, крыльчатка. Из графитосодержащей композиции сделано упорное кольцо. Оно крепиться к торцу крыльчатки. Под ним находиться сальник. Когда насос неисправен, необходима замена сальника в полной комплекции.

Потоками жидкости и их перераспределением управляет термостат. Если перепускной клапан реастата на холодном двигателе перекрывает патрубок, который ведёт к радиатору, охлаждающая жидкость циркулирует только по малому кругу. Байпасный патрубок реостата. Радиатор в этом случае не задействован. На двигателях ВАЗ 2110 в малый круг включены впускной коллектор, радиатор отопителя, жидкостная камера и блок подогрева карбюратора, полуавтоматическое пусковое устройство. На моторах ВАЗ 2111 и ВАЗ 2112 подогрев впускного коллектора, просто не предусмотрен и охладительная жидкость, кроме отопителя, напрямую подается к блоку подогрева дроссельного узла.

Если температура 87±2°С, то перепускной клапан термостата начинает двигаться, при этом открывает основной патрубок; сразу же часть жидкости проходит по большому кругу, через радиатор. Если температура около 102°С патрубок открывается полностью, и жидкость в полном объёме циркулирует по большому кругу. 8 мм должен составлять ход основного клапана.

На двигателе ВАЗ-2112 термостат имеет повышенное сопротивление байпасного клапана (отверстие дросселя), за счет этого и увеличивается основной поток жидкости через отопитель.

Жидкость для охлаждения заливается в расширительный бачок. Сделан он из полупрозрачного полиэтилена, это позволяет контролировать уровень жидкости. Для контроля в крышке бачка предусмотрен датчик, все данные передаются на бортовую систему контроля. Также имеются две трубки для пароотвода. Одна от радиатора отопителя, вторая от радиатора охлаждения мотора.

Радиатор с конструирован: из двух пластмассовых бачков, поставленных вертикально (левый – с перегородкой), двух рядов круглых трубок, сделанных из алюминия, и поставленных горизонтально с напрессованными охлаждающими пластинами. Чтобы охлаждение двигателя было максимальным, пластины
штампуются с насечкой. Бачки соединены с трубками через резиновую прокладку. Раствор поступает через верхний патрубок, а выводится через нижний. Тонкий патрубок пароотвода расположен рядом с впускным патрубком.

Запрещается использовать обычную воду в системе. Это может привести к коррозии алюминиевых деталей.



Поделиться в соц. сетях:

Схема включения электродвигателя системы охлаждения двигателя ВАЗ-2110.

Схема включения электродвигателя системы охлаждения двигателя ВАЗ-2110.

Схема включения электродвигателя.

1 – электродвигатель вентилятора; 2 – датчик включения электродвигателя; 3 – монтажный блок; А – к источнику питания.

Поделиться ссылкой:

Похожие статьи

  • Схема соединений монтажного блока Лада Ваз-2110.
  • Схема электрических соединений ЭСУД Россия-83 Январь 4 ВАЗ-21102 с двигателем 2111.
  • Схема электрооборудования автомобиля ВАЗ-21102 с системой впрыска топлива M1.5.4N и ЯНВАРЬ-5.1 (16-ти клапанная).
  • Схема включения указателей поворота и аварийной сигнализации автомобилей семейства ВАЗ-2110.
  • Схема соединений генератора 94.3701 автомобилей семейства ВАЗ-2110.
  • Схема включения омывателя и очистителя ветрового стекла автомобилей семейства ВАЗ-2110.
  • Схема включения звукового сигнала автомобилей семейства ВАЗ-2110
  • Схема соединений системы управления двигателем ВАЗ-2111, -2112 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллеры М1.5.4N, «Январь 5.1») автомобилей ВАЗ-21102, -21103 -2111, -2113, -2112, -21122.
  • Схема соединений системы управления двигателем ВАЗ-2111 с распределённым впрыском топлива под нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ-21102, -2111, -21122.
  • Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7.9.7).
  • Схема соединений системы управления двигателем ВАЗчности Евро-2 (контроллер МP7.0) автомобилей ВАЗ-21102, -2111, -21122.-2111 с распределённым впрыском топлива под нормы токси
  • Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.9.7).
  • Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7. 9.7).
  • Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.9.7).
  • Схема включения очистителей фар автомобилей семейства ВАЗ-2110.

Система охлаждения ВАЗ 2110 с инжектором


Дата публикации Фев 27, 2013, Рубрики Автомобили ВАЗ |

В автомобиле ВАЗ 2110 с инжектором система охлаждения  играет очень важную роль в нормальной работе двигателя и всех механизмов в целом. Поддержание постоянной температуры всех составляющих двигателя обеспечивает экономичность и функциональность машины, поэтому важно постоянно следить за уровнем и температурой охлаждающей жидкости.

Признаками неисправности в инжекторной ВАЗ 2110 системы охлаждения могут быть: слишком высокая температура охлаждающей жидкости, слишком низкая температура охлаждающей жидкости, слишком шумная работа насоса охлаждения инжектора. При обнаружении одного или нескольких признаков необходимо принять меры по их устранению.

При езде на ВАЗ 2110 проверяйте жидкость в системе охлаждения – ее уровень, температурный режим, а так же возможность утечки. Проверить, есть ли утечка охлаждающей жидкости можно визуально – осмотрев систему, а так же постоянно отслеживая потребление жидкости системой – если оно повышенное, значит утечка почти наверняка имеет место.

Одними из самых частых причин ухудшения или даже прекращения работы системы являются пробитые шланги и поврежденные соединяющие их детали, протечка сальника водяного насоса и негерметичность прокладок. Кроме того, стоит обратить внимание на вентилятор охлаждения ВАЗ 2110, так же система охлаждения может работать не вполне корректно из-за загрязнения или накипи в радиаторе.

Устранить некоторые проблемы вполне реально самостоятельно, например – проверить уровень и температуру жидкости, заменить ее при необходимости, проверить показания термостата и датчиков системы. Но это только в том случае, если не пускать на самотек работу системы и своевременно обслуживать. Однако, бывают ситуации, когда ВАЗ 2110 (инжектор) с поломкой в системе охлаждения , придется отдать в руки профессионалов из СТО.

Related posts:

  1. Система охлаждения ВАЗ 2109
  2. Система охлаждения ГАЗ Газель
  3. Бензонасос ВАЗ 2110 инжектор
  4. Термостат ВАЗ 2109
  5. Не заводится ВАЗ 2110 с инжектором
Еще по теме
  • Нет связанных постов

Система отопления ваз 2110 8 клапанов инжектор

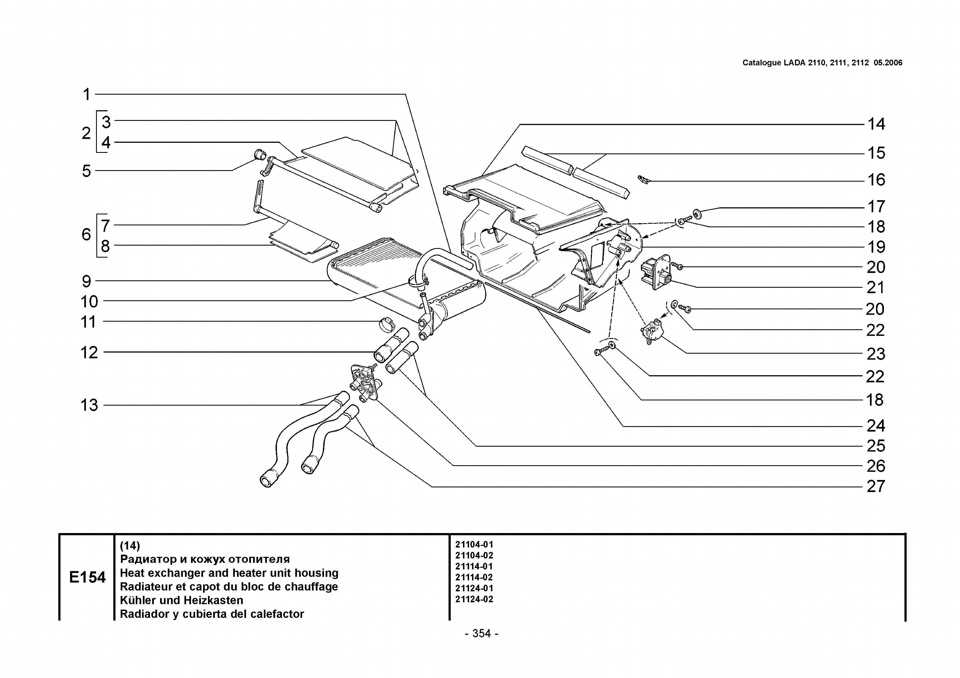

Конструкция системы отопления ВАЗ 2110


11 – печка.

Состоит она из:

В автомобиле ВАЗ 2110 используется приточно-вытяжная система вентиляции салона. Схема отопления такова: на накладках лобового стекла есть отверстия, сквозь них и подается поток воздуха в салон, либо самопроизвольно (когда автомобиль в движении), либо принудительно (используя вентилятор печки). А лишний воздух покидает салон сквозь внутренние панели дверей, отверстия в дверях и щели между  обшивками. Отверстия на дверях снабжены клапанами, благодаря которым воздух покидает салон, а снаружи воздух в салон не поступает. Благодаря этому улучшена теплоизоляция салона.

В основном больший поток идет на обдув лобового стекла и боковые стекла (в зависимости от открытия заслонки). На следующем месте по обдуваемости идет центр салона ВАЗ 2110. И остальной поток, если открыты задвижки распределяется на ноги тех, кто сидит на передних сидениях ( по 2 воздуховода: на колени и на основание пола) и на ноги задних пассажиров (дефлекторы под передними седениями).

Чтобы ускорить процесс прогрева салона ВАЗ 2110 или избежать попаданию в салон воздуха из вне – утопите кнопку рециркуляции. Откроется электропневмоклапан (только при заведенном авто) и доступ воздуха снаружи будет перекрыт. Если печка у вас включена при этом, то воздух в салоне будет продолжать циркуляцию через воздуховоды.

Отопитель салона ВАЗ 2110 имеет в себе коллекторный электродвигатель вентилятора, с постоянным током и возбуждением от постоянных магнитов. 14 А – это максимальная потребляемая сила тока (при самых высоких оборотах). Если включена максимальная скорость потока воздуха, то электродвигатель подключен к питанию авто напрямую, если же скоростью меньше, то напряжение подается через сопротивление (резистор). В более старых моделях ваз – это 0,82 Ом и 0,23 Ом.

Под приборкой авто находится радиатор, он закрыт пластмассовым кожухом. В его состав входит 2 бочка и 2 ряда трубок из алюминия, на которые напрессованы пластины. От того какую температуру вы выбрали на рычаге управления зависит количество воздуха проходящее через радиатор. При включении крайнего положения поток воздуха идущий в салон либо проходит весь через радиатор, либо не проходит совсем.

Управлять системой отопления салона ВАЗ 2110 очень просто. Это происходит за счет электронного блока. Здесь мы можем увидеть шкалу температур от

Есть возможность проверить температурный датчик, для этого:

Если по истечению 14-16 минут температура на градуснике не соответствует заданной на блоке управления, то достаньте контроллер из гнезда и проверните регулировочный болт против часовой стрелки, если температура на градуснике была  выше нормы, и по часовой стрелке – если ниже. После поправок, проведите проверку заново.

vaz2110-remont.ru

Неудачная вентиляция и нестабильность обогрева салона – одни из главных недостатков ВАЗ 2112, которые производитель, судя по всему, и не собирается устранять.

Чтобы понять, что надо усовершенствовать для улучшения вентиляции и обогрева, вспомним принцип организации этих процессов в ВАЗ 2112.

На рисунках приведено устройство отопителя и элементов управления.

На автомобиле установлена автоматическая система управления отопителем. Но регулировать температуру в салоне ВАЗ 2112 возможно и при помощи воздушной заслонки.

С помощью рукоятки управления воздушными потоками воздух, подогреваемый при необходимости, распределяется в разных направлениях: на ветровое стекло, к боковым стеклам, в центральную часть салона, к ногам водителя и переднего пассажира, к ногам задних пассажиров. Во всяком случае, так задумано.

О вентиляторе. Он может работать в одном из трех режимов:

. Алгоритм автоматического режима полностью определяется электронным блоком управления.

Уровень температуры в салоне задается переключателем контроллера. Температурный диапазон – от 16 градусов по Цельсию до 30, с шагом в 2 градуса. Информацию о температуре в салоне блок управления получает с датчика, расположенном на потолке (датчик оборудован управляемым блоком управления вентилятором). В результате сравнения заданной и реальной температур, программно включается микромотор, получающий управляющий сигнал от датчика положения заслонки отопителя и изменяющий положения заслонок, вычисляется оптимальная скорость вентилятора (если переключатель вентилятора находится в положении «А»). При достижении заслонкой заданного положения, по сигналу датчика, микромотор отключается.

Имейте ввиду, что приборы: блок управления, датчик положения заслонки и микромотор, датчик температуры и микровентилятор ремонту не подлежат, только замене.

Признаки того, что радиатор системы отопления автомобиля требует замены :

В этих случаях, прежде всего, проверьте затяжку хомутов шлангов системы. Возможно, причина утечек именно они.

Система охлаждения нового образца


  1. Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
  2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
  3. Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
  4. Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
  5. Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
  6. Стягиваем дроссели с патрубков радиатора.
  7. Затем отсоединяем от клемм печки все электрические провода.
  8. У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
  9. Окручиваем 3 самореза, соединяющих две половины печки.
  10. Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
  11. Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
  12. Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
  13. Сборка проводится в обратном порядке.

Такие отопители устанавливались на моделях 21120 ранних годов выпуска. Определить модификацию системы можно по ее внешнему виду, предварительно сняв жабо автомобиля.

  1. Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.
  2. Демонтируем расширительный бачок системы охлаждения.
  3. Снимаем вакуумный усилитель, открутив 2 гайки на 17 и аккуратно (не повреждая трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимаем патрубок вакуумного усилителя.
  4. В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и вместе с педалью снимаем усилитель автомобиля.
  5. Таким образом, мы получили доступ к радиатору отопителя, который крепится с помощью трех винтов. Проводим его замену и сборку всей системы в обратном порядке.

Теперь можно залить в систему тосол или антифриз. Прогреваем мотор до тех пор, пока не включится вентилятор печки. Проверяем температуру в салоне при неодинаковых режимах отопителя, работу различного электрооборудования и приборной панели.

Полная схема системы охлаждения 16-ти клапанного двигателя ВАЗ-2112


1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока) ; 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора ; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Теперь, когда вам известна вся схема системы охлаждения ВАЗ-2112, вам следует узнать о всех её основных деталях подробнее:

Радиатор предназначен для охлаждения жидкости в системе, когда она проходил через него по так называемому «большому кругу». Он сделан из алюминия, имеет трубчато-пластинчатую, двухходовую конструкцию, оборудован пластмассовыми бачками, в одной из которых есть специальная перегородка, предназначенная для пропуска ОЖ. Жидкость, для прохода по «большому кругу» протекает через верхний патрубок и выходит через нижний.

Созданный из полупрозрачного полиэтилена расширительный бачок предназначен для залива и контроля охлаждающей жидкости. Когда в системе жидкость заправлена полностью, она должна находиться в бачке между отметками «MIN» и «MAX». В бачок вмонтированы два патрубка для отвода пара, одна от радиатора отопителя, другая от радиатора охлаждения.

Герметичности системы охлаждения обеспечивается крышкой расширительного бачка, а точнее её впускными и выпускными клапанами. Выпускной клапан поддерживает в сравнении с атмосферным повышенное давление на горячем двигателе. за счёт чего температура кипения становится выше, уменьшая потерю пара.

Термостат предназначен для распределения потоков охлаждающей жидкости, контролируя её температуру. На холодном двигателе ОЖ циркулирует только по малому кругу, проходя через радиатор отопителя и блок подогрева дроссельного узла. Когда температура вырастает до 87° С, клапан термостата начинает открываться, и достигает полного открытия при 102° С, пуская жидкость по «большому кругу». Термостат для ВАЗ-2112 имеет улучшенное сопротивление дроссельного отверстия, за счёт чего поток жидкости увеличивается.

Чем больше лопастей у помпы, тем лучше.

Электровентилятор

Вентилятор можно поставить как с одной, так и двумя моторами. Если он не включается, то проверьте реле вентилятора .

Датчик охлаждающей жидкости

Датчик стоить проверить,и если потребуется заменить.

Радиатор отопителя

Без этого элемента не обойтись холодной зимой.

Охлаждающая жидкость

Чаще всего в качестве охлаждающей жидкости заливают тосол.

Крайне не рекомендуется использовать воду, так как она вызывает активную коррозию для алюминиевого радиатора.

ladafakt.ru

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.
Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

vazremont.com

Содержание:

  • Устройство
  • Особенности конструкции
  • Ремонт

Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

Демонтируем отопитель

Устройство


Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.
Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Особенности конструкций


Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

  • Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
  • Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
  • Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Ремонт


Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

  1. На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
  2. Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
  3. Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
  4. Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
  5. После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
  6. Следующий этап предполагает снятие второй части корпуса.
  7. Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
  8. Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.
Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.

  1. Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
  2. Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Источник

замена охлаждающей жидкости

При работе двигателя внутреннего сгорания выделяется огромное количество тепла. По этой причине, чтобы двигатель нормально работал, его необходимо принудительно охлаждать. Для этого используется специальная жидкость – антифриз (антифриз). Со временем он теряет свои свойства.

Антифриз двухлетней давности охлаждает двигатель все менее и менее эффективно. Это крайне небезопасно. Давайте рассмотрим, как производится замена охлаждающей жидкости на автомобиле ВАЗ-2110. Эта информация будет полезна всем начинающим автовладельцам.

Ресурс охлаждающей жидкости

Многие убеждены, что современные охлаждающие жидкости нуждаются в замене после 100 тыс. км пробега. На самом деле это не так.

Производитель в инструкции к автомобилю рекомендует замену антифриза каждые 2 года эксплуатации автомобиля или каждые 45 тыс. км. Но в продаже есть и более ресурсная охлаждающая жидкость (ВАЗ-2110). Как его заменить? Делается это достаточно просто.

Когда менять антифриз

Если изменился цвет охлаждающей жидкости в расширительном бачке, если антифриз стал ржавым, а на поверхности бачка заметна масляная пленка, это говорит о необходимости замены охлаждающей жидкости. Также одним из признаков того, что на ВАЗ-2110 нужна охлаждающая жидкость, является частый беспричинный перегрев двигателя. Но надо помнить, что ВАЗ-2110 рассчитан на езду на относительно высоких скоростях. Если автомобиль будет эксплуатироваться на малой скорости, антифриз может закипеть и от этого.

Антифриз также восприимчив к тосолу, который теряет свои свойства. Но проблема может быть в датчике. Иногда помогает решить эту проблему замена датчика охлаждающей жидкости. ВАЗ-2110 также имеет датчик охлаждающей жидкости, который показывает степень перегрева на панели приборов.

Еще одной причиной, из-за которой необходимо заменить тосол, являются протечки. На этих моделях автомобилей (имеется в виду все «десятое» семейство) это нормальная и довольно распространенная ситуация. Но простой замены недостаточно. Необходимо тщательно осмотреть всю систему охлаждения, чтобы устранить проблему. Иногда эти утечки настолько незначительны, что их трудно обнаружить. Тосол может кипеть и испаряться по неизвестному для хозяина пути. Практика обслуживания систем охлаждения отечественных автомобилей показывает, что эти утечки могут быть и в хомутах.Проблема решается заменой элементов.

Если антифриз закипает, но находится на нормальном уровне, его цвет не изменился, то это свидетельствует о появлении пузырьков воздуха в системе.

Какую охлаждающую жидкость выбрать?

Первым делом нужно понять, сколько необходимо для замены антифриза. По паспортным данным заправочный уровень тосола на ВАЗ-2210 составляет 7,8 литра. А вот слить из системы можно только 7 — больше нельзя.Поэтому для замены охлаждающей жидкости на ВАЗ-2110 необходимо приобрести 7 литров антифриза.

При выборе жидкости следует руководствоваться некоторыми правилами. Лучше всего приобретать антифриз, который подходит для конкретной модели автомобиля. Не смешивайте разные типы жидкостей разных цветов. Лучше всего приобрести тот же антифриз, который был залит в систему перед заменой. Никто не знает, как поведет себя «коктейль» из двух разных охлаждающих жидкостей. Бывали случаи, когда такой антифриз начинал пениться.Машина быстро закипает от этого. Антифриз

– это не только готовый продукт, он также может продаваться в виде концентратов, которые автовладелец разбавляет самостоятельно дистиллированной водой. На это также необходимо обратить внимание.

Процесс замены

Рассмотрим, как работает охлаждающая жидкость. ВАЗ-2110 (инжектор) — очень простой автомобиль, поэтому с этой операцией справятся даже девушки. Но делать все нужно правильно и строго по инструкции.

Работу по замене антифриза лучше всего выполнять, предварительно позаботившись о собственной безопасности: защитите глаза и руки.Не откручивайте расширительный бачок, если антифриз уже начал кипеть.

Машина должна быть установлена ​​на плоской поверхности. Затем автомобиль обесточивается. Для этого просто снимите клеммы с «минуса» на аккумуляторе. Снимите и модуль зажигания вместе с кронштейном. Так вы сможете получить более удобный доступ к блоку двигателя. Затем под сливную пробку поставить любую емкость, куда будет стекать охлаждающая жидкость из системы. Сначала откручиваем пробку расширительного бачка, затем сливаем.Необходимо дождаться, пока вся жидкость уйдет и истечение не прекратится.

Далее подставляется таз или любая другая емкость под радиатор — его пробка также должна быть откручена. Необходимо слить как можно больше жидкости (но чем больше, тем лучше). Когда весь антифриз залит, сливные отверстия нужно тщательно протереть, как и сами пробки. Также не лишним будет проверить состояние всех форсунок. Если антифриз часто закипает, то это не лучшим образом сказывается на состоянии резиновых деталей.Проверьте их плотность. «Дубовые» трубы необходимо заменить на мягкие новые.

Чтобы замена охлаждающей жидкости ВАЗ-2110 прошла действительно успешно, необходимо учесть еще несколько моментов. На форсунке снимаем шланг, где он соединяется с форсункой подогрева дроссельной заслонки. Далее смотрим, сколько жидкости удалось слить, и примерно столько же заливаем через расширительный бачок, до полного заполнения системы.

Осталось только плотно закрутить крышку расширительного бачка, вернуть заливной шланг, установить модуль зажигания на место, подключить провода и запустить мотор.Необходимо дать двигателю поработать некоторое время на холостых оборотах. Иногда бывает, что уровень жидкости через какое-то время падает (хотя было залито 7 литров). Это указывает на то, что в системе была шлюзовая камера, и она «растворилась». В этом случае рекомендуется долить антифриз до нужного уровня. Если антифриз закончился, можно дополнить объем дистиллированной водой.

Замена других частей системы охлаждения

Иногда проблемы, связанные с работой системы охлаждения, можно решить простой заменой охлаждающей жидкости.Его неудовлетворительная работа может быть связана с неисправностью или выходом из строя различных элементов системы. Чаще всего из строя выходит водяной насос («помпа»), датчики температуры охлаждающей жидкости. Иногда может потребоваться замена трубы подачи охлаждающей жидкости.

ВАЗ-2110 — автомобиль, за которым нужно внимательно следить. Легче устранить неисправность, чем полностью менять систему охлаждения.

водяной насос

Если водяной насос выйдет из строя, это может вызвать серьезные проблемы.Двигатель перегревается и может заглохнуть.

Среди признаков, определяющих, что помпа вышла из строя, можно выделить следующие:

  • Течь антифриза из помпы.
  • Шум при работе устройства.
  • Плохое давление в системе.
  • Слабая циркуляция теплоносителя по контурам.
  • Высокая температура двигателя.
  • Уменьшение объема антифриза.

Диагностика помпы на автомобиле ВАЗ-2110

Для проверки работоспособности помпы прогреть мотор до рабочей температуры, а затем сжать верхний патрубок радиатора.При этом рукой нужно чувствовать, что теплоноситель движется по системе. Если так, то все в порядке. Также при диагностике обращайте внимание на звуки работы помпы. Если есть гул, значит вышел из строя подшипник. В этом случае на ВАЗ-2110 заменяют насос охлаждающей жидкости.

Если при диагностике этими методами проблема не выявлена, то осмотрите кожух ремня ГРМ. Может быть влага. Помпа находится прямо под крышкой. Если где-то есть источник протечки, то на поддоне вы увидите капли антифриза.

Датчики

Иногда проблема не в жидкости и даже не в насосе. У владельцев автомобилей много хлопот с датчиками температуры.

Они периодически выходят из строя. Лечится заменой датчика температуры охлаждающей жидкости.

ВАЗ-2110 — автомобиль, на котором установлена ​​система охлаждающей жидкости закрытого типа. Основным его компонентом является антифриз.

Схема подключения вентилятора охлаждения ВАЗ

. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор

Каждый водитель знает, что перегрев двигателя – это очень плохо.Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Характеристика

Пояснение

Местоположение

Датчик находится в радиаторе отопителя.Определить, что перед вами именно он, несложно, так как в радиаторе это единственный элемент, к которому подсоединяются провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепления.

Температура срабатывания

Датчики

могут иметь разные пределы температуры. А вот у ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового счетчика ориентируйтесь на тот, который вышел из строя, или приобретите с индикатором включения и выключения 102 и 87 градусов соответственно

Принцип действия

Внутри датчика находится специальная контактная группа.При нагреве охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение достигает определенного предела, контакты замыкаются, они передают сигнал в проводку и включается вентилятор

Причины отказа вентилятора

Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.

К причинам выхода из строя вентилятора относятся:

  1. Вентилятор неисправен.Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
  2. Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Тест датчика

Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.

Для проверки потребуется определенный набор инструментов и материалов, в который входит:

  • Емкость;
  • Вода;
  • Охлаждающая жидкость;
  • Термометр;
  • Мультиметр.

Начнем проверку.

  1. Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
  2. Опустите в него датчик резьбовой частью.
  3. Подсоедините клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
  4. Поместите термометр в жидкость.
  5. Нагрейте воду.
  6. Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
  7. Если этого не произошло, то датчик действительно не работает и его нужно менять.

Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.

Замена

На инжекторном двигателе, который буквально напичкан всевозможными датчиками, иногда нужно обратить внимание на регулятор включения вентилятора.Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

Для работы потребуется всего несколько инструментов и материалов:

  • Накидной ключ на 30 миллиметров;
  • Емкость для слива охлаждающей жидкости;
  • Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее.При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.

  1. Для замены не нужна смотровая яма или эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
  2. Отсоедините от отрицательной клеммы аккумуляторной батареи.
  3. Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
  4. Снимите крышку с расширительного бачка системы охлаждения вашего инжекторного двигателя.
  5. Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается руками.
  6. Под сливное отверстие подставьте заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
  7. Хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
  8. Закрутите пробку обратно.
  9. Отсоедините контакты от датчика вентилятора.
  10. Ключом на 30 мм откручивается регулятор.
  11. Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
  12. Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

  1. Переустановите проводку управления вентилятором.
  2. Залить в расширительный бачок антифриз или заранее слить антифриз.
  3. Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
  4. Замените отрицательную клемму аккумуляторной батареи.
  5. Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
  6. Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива охлаждающей жидкости.

Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.

  • Ключом на 30 начинайте откручивать старый датчик, но не до конца.
  • Подготовьте новый датчик.
  • Одной рукой выкрутите старый регулятор до конца, а другой быстро вставьте новый.
  • В этом случае вытечет определенная часть антифриза, но это не страшно.
  • После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
  • Проверьте наличие утечек после установки нового устройства.

После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости.Но подключение происходит не напрямую, а через реле. Защитите эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то сбрасываем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала.В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь установленный предохранитель.

Для проверки второго предохранителя придется снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить, чтобы проверить средний. И опять же, если он сгорел, нужно искать причину этого явления.При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или вы не умеете им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле.Ну а если вентилятор при прямом подключении работать не будет, то неисправность придется искать в себе.

Вентилятор может не работать из-за отказа датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем методом его замены. Только не надо путать вентилятор на датчике с датчиком, работающим на указателе температуры охлаждающей жидкости.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ.различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно.Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

  1. Вентилятор радиатора
  2. датчик температуры (расположен снизу радиатора)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик запуска двигателя;
  2. двигатель вентилятора
  3. ;
  4. реле запуска двигателя;
  5. основной блок предохранителей;
  6. замок зажигания;
  7. дополнительный блок предохранителей;
  8. генератор
  9. ;
  10. Аккумуляторная батарея
  11. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747.После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей . Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. замок зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных мобилах отличается.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

Схема на ваз 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов.Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода вентилятора постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичных.Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала двигателя с рабочим колесом, 2500 — 2800 об/мин.
  • Потребляемый ток электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегорел предохранитель;
  • неисправен термостат;
  • вышел из строя датчик температуры включения кулера;
  • неисправно реле ВО;
  • обрыв электропроводки;
  • неисправна крышка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка производится с помощью автомобильного тестера, включенного в пробный режим.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных автомобилей прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины.В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Откройте капот, отсоедините минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
  5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините жгут проводов от разъема вентилятора.
  9. Осторожно снимите кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
  13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация цепи управления

Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.

В кабине установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, включен всегда, включается автоматически с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать там провода сечением не менее 2 мм, иначе провод тоньше не выдержит и сгорит.

Видео — подключение и проверка ВО

При желании владельца ВАЗ-2114 может быть оборудован кондиционером, что позволяет каждому чувствовать себя комфортно в эти жаркие летние дни в салоне этого легкового автомобиля.Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, какой бы ни была температура охлаждающей жидкости. Потому что так устроена схема включения, если есть кондиционер.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже при непрогретом двигателе, то водителю нужно будет решить эту проблему.

В начале нужно проверить целостность изоляции проводов, ведущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он, естественно, включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работу вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если контакты этого реле залипнут, то вентилятор включится и сработает сразу после поворота ключа в зажигании.

Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправным термостатом, который отказывается открыть его клапан для циркуляции жидкости по большому кругу (через радиатор). Проверить это достаточно легко.Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.

Как сделать принудительное включение вентилятора на ваз. Принудительный запуск вентилятора на ноутбуке. Почему не работает электровентилятор

Наверное, многие замечали, что температура включения вентилятора на двигателях последнего поколения ВАЗ 2110 -2112 (100-105 С) завышена до нормальной рабочей температуры двигателя (85-90 С).

В первую очередь это введение связано с борьбой производителя за более чистый выхлоп из трубы вашего автомобиля (требования современных норм евро 3 и выше). При заданной температуре происходит более полное сгорание топлива и его компонентов.

Но надо заметить, что, как всегда, эта положительная сторона для одного аспекта приносит что-то отрицательное для другого. Так, при незначительном, но все же перегреве двигателя и головки в металле происходят необратимые физико-химические процессы, что в конечном итоге сказывается на общей итоговой работе моточасов силового агрегата…Помимо того, что в случае выхода из строя электрических компонентов, влияющих на включение вентилятора, время заметить это при завышенной температуре штатного включения в 105 С до перегрева в 125 С будет значительно меньше, чем от нормальной работы до перегрева.

Для более равномерной и контролируемой работы двигателя предлагается выполнить параллельную схему включения вентилятора. К одному из контактов вентилятора всегда подключается плюсовой контакт, а для второго минусового контакта предлагается параллельное соединение с выключателем согласно рис.1.

Рисунок 1 Схема электрическая подключения вентилятора радиатора ВАЗ 2110 2111 2112

Рисунок 2 Место подключения провода в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

Рисунок 3 Альтернативное место установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации данного решения остается лишь упомянуть о дополнительных возможностях контроля рабочей температуры силового агрегата со всеми последующими положительными аргументами, приведенными выше.

PS У многих, в силу сложившихся консервативных взглядов, может возникнуть мысль, что в электрической схеме для включения вентилятора охлаждения требуется реле. Я против лишнего и могу сказать, что для того, чтобы схема заработала, достаточно мощного выключателя, рассчитанного на ток не менее 20 А на 12 Вольт, то есть 240 Вт (такие выключатели есть в продаже — например, 220 Вольт 16 А, как на рисунке 3, то есть 3520 Вт) Данная схема успешно работает на автомобиле ВАЗ 21102, 2001 года выпуска, уже 3 года.Кроме того, следует отметить, что данный способ не является заменой штатной работы вентилятора радиатора в автомобиле и предназначен лишь как альтернативное решение для работы двигателя на более низкие температуры, контролируемые непосредственно водителем.

В любом случае при перегреве двигателя, даже если вы реализовали описанный выше принцип, все равно проверьте систему охлаждения и убедитесь в ее полной исправности.

Аварийные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но облака пара из-под капота не выходят, включите максимальный режим обогрева салона. Это необходимо для того, чтобы понизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно подъехать к краю проезжей части и остановиться как можно правее на обочине, по возможности вне проезжей части.Дайте двигателю поработать пару минут на нормальных оборотах холостого хода с включенным на полную мощность отопителем, не глушите двигатель сразу. Откройте капот и осмотрите моторный отсек.

После остановки перегретого двигателя начинается локальный перегрев охлаждающей жидкости в местах контакта с наиболее теплонапряженными деталями двигателя и образование повышенных местных перегревов. Кроме того, через 2-3 минуты лучше завести машину на 10 секунд, чтобы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда идет пар, если он есть. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны, чтобы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под панель приборов со стороны переднего пассажира в салоне и выясните, нет ли под ней течи или следов вытекания охлаждающей жидкости из радиатора отопителя.

При обнаружении течи охлаждающей жидкости лопнувший шланг можно временно заделать с помощью изоленты или липкой ленты из аптечки.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и внимательно следить за показателем температуры во время движения, периодически восстанавливая уровень в система охлаждения.

Двигатель может перегреться при выходе из строя термостата, регулирующего поступление жидкости в систему охлаждения через радиатор или снаружи (для ускорения прогрева холодного двигателя).Для проверки термостата необходимо проверить на ощупь температуру шланга, соединяющего корпус термостата с радиатором на прогретом двигателе. Если шланг холодный, неисправен термостат, нет циркуляции через радиатор.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электровентилятором, является выход из строя вентилятора. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор охлаждения при перегреве двигателя.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле ВКЛ, перегорел двигатель или неисправна проводка.

Проверить целостность проводки, надежность соединения электрических разъемов.

Если проводка в порядке, проверьте предохранитель и замените его, если он неисправен.

Если предохранитель исправен, попробуйте заменить реле вентилятора.

Если вентилятор по-прежнему не включается, проверьте двигатель. Для этого возьмите два дополнительных провода и подайте на него питание напрямую от аккумулятора… Провода должны быть надежно закреплены и изолированы.

Если электродвигатель начинает работать, неисправна проводка; в противном случае проводка или сам двигатель также неисправны. Реле и двигатель ремонту не подлежат, замените их целиком.

При активном использовании ноутбуков, особенно в жаркое время года, пользователи часто сталкиваются с сильным нагревом. Систематический перегрев приводит не только к замедлению работы ОС и периодическому самоотключению ПК, но и к преждевременному выходу из строя процессора, материнской платы или других элементов конструкции.Для снижения температуры ноутбука можно принудительно включить вентилятор, входящий в систему охлаждения ноутбука, программным образом изменив некоторые его настройки.

Способы управления работой кулера на ноутбуке

В ноутбуках за нормальную работу системы охлаждения отвечает BIOS. При этом заводские настройки предусматривают работу вентилятора только на 50% его максимальной мощности … Это сделано для того, чтобы при работе кулер не сильно гудел и не потреблял много электроэнергии.

Практически на всех материнских платах предусмотрена возможность программного контроля исправности системы охлаждения. Принудительно включить вентилятор на ноутбуке можно несколькими способами:

  1. Через БИОС.
  2. С помощью специального программного обеспечения.

Изменение настроек кулера может привести к неприятному шуму при его работе, а также к ускоренной разрядке аккумулятора. Поэтому, прежде чем приступать к радикальным мерам, следует разобрать ноутбук, а затем почистить вентилятор и материнскую плату от пыли, ведь она снижает теплоотдачу и, соответственно, приводит к повышению температуры ПК.

Принудительный запуск вентилятора через BIOS

Чтобы кулер вашего ноутбука работал более эффективно, вы можете изменить его обороты и установить температуру процессора, которую он должен поддерживать. Для этого выполните следующие действия:

Программная оболочка вкладки Hardware Monitor в разных сборках BIOS может отличаться. Однако, если знать, какие параметры нужно изменить, можно легко переключить вентилятор в нужный режим работы:


В интеллектуальном режиме кулер может работать со следующими параметрами:

  • Бесшумный — упор делается на бесшумность работа системы и экономия заряда батареи;
  • Стандарт — вентилятор будет работать на половину своей мощности;
  • Performance and Turbo — производится максимальный разгон вентилятора (в этом случае немного снизится автономность ноутбука, так как кулер будет потреблять много энергии).

Принудительное включение вентилятора с помощью программы SpeedFan

Еще одним способом повышения производительности кулера является использование специального программного обеспечения, к которому относится бесплатная утилита SpeedFan. Для разгона вентилятора с помощью этого приложения необходимо:


Существуют и другие программы для принудительного включения вентилятора на вашем ноутбуке. Итак, с помощью утилиты AMD OverDrive можно внести изменения в работу кулера ПК на базе процессора AMD. Приложение Riva Tunes разработано для процессоров Intel.

От вентилятора охлаждения радиатора ВАЗ 2114 зависит работоспособность двигателя при движении в жаркую погоду, с нагрузкой и, особенно, в пробках. Иногда не работает термостат вентилятора и двигатель перегревается.

Устранить такую ​​поломку на месте сложно, поэтому лучше предварительно установить кнопку принудительного включения вентилятора, с помощью которой можно при необходимости включить охлаждение радиатора для предотвращения перегрева двигателя.

Что нужно для установки кнопки включения вентилятора ВАЗ 2114

Перед тем, как сделать кнопку на вентилятор ВАЗ 2114, необходимо подготовить следующие комплектующие:

  • четырехконтактное реле;
  • кнопка на приборной панели;
  • контактные площадки для реле и кнопок питания;
  • 5 метров провода сечением 0.75 мм кв.

Схема подключения кнопки

Для возможности включения вентилятора вручную кнопка включения вентилятора ВАЗ 2114 установлена ​​в бортовой сети параллельно термореле, срабатывающему при повышении температуры охлаждающей жидкости. Есть два варианта подключения кнопки: напрямую или с помощью электромагнитного реле.


В первом случае через контакты кнопки прорываются слишком большим током и быстро выходят из строя. Поэтому правильное подключение вентилятора должно производиться только через реле.В этом случае через кнопку, управляющую электромагнитом реле, будет протекать лишь небольшой ток.
К выводам контактов реле (те, которые разомкнуты при отсутствии питания на электромагнит) подключается пара проводов: один от выхода теплового реле, другой от входа. В этом случае при подаче напряжения на электромагнит реле включится вентилятор радиатора. «Массу» реле можно подключить к ближайшему болту, а «плюс» — от блока предохранителей.Причем подключать его лучше к выводу предохранителя, который обесточивается при выключенном зажигании. Например предохранитель F10. В этом случае, даже если вы забудете выключить вентилятор, он перестанет работать при выключении зажигания. В противном случае есть риск сажать аккумулятор «в ноль», оставляя машину на стоянке с включенным вентилятором.

Установка принудительного выключателя на вентилятор ВАЗ 2114

Работу следует начинать с отключения клеммы «масса» от аккумуляторной батареи, чтобы не произошло короткого замыкания при подключении электрической цепи.
Порядок установки кнопки следующий:

  1. Подготовить колодку, к которой будет подключаться кнопка принудительного включения вентилятора ВАЗ 2114. Для этого нужно оставить 4 клеммы с проводами на ней: две центральные кнопки для подсветки и две угловые для управления цепью питания электромагнитного реле.
  2. Подсоедините два провода с наконечниками к проводам питания электровентилятора, которые идут на реле К1 (клеммы 30 и 87). Для этого нужно зачистить часть изоляции на проводах, подходящих к реле, и прикрутить к ним куски проводов, которые пойдут на реле.В идеале соединение лучше спаять, но можно обойтись и просто тугой скруткой. Стыки необходимо тщательно изолировать.
  3. Подсоедините наконечники подключенных проводов к гнезду реле к контактам 30 и 87.
  4. Подсоедините провод управления от блока кнопок к выводу 85 реле, а вывод 86 соедините проводом с массой автомобиля.
    Установите кнопку выключателя вентилятора в свободный слот на приборной панели после извлечения заглушки.
  5. Установите реле в удобном месте, например, под приборной панелью автомобиля, и закрепите.
  6. Подключить «массу» к аккумулятору.
  7. Включите зажигание и нажмите кнопку вентилятора. Реле должно щелкнуть, и двигатель вентилятора должен включиться.

На этом установка выключателя принудительного вентилятора на ВАЗ 2114 завершена.

ВАЗ 2107 оборудован электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя вне зависимости от температуры воздуха и режима движения.

Но есть одна проблема. Иногда обрывается реле (датчик) включения вентилятора и не запускается вентилятор радиатора ВАЗ 2107 . В результате двигатель перегревается и дело в лучшем случае ограничивается кипением и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Чтобы избежать проблем, можно улучшить конструкцию, организовав принудительный обдув радиатора. Сделать это можно двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало чем отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимуществом этого решения является его надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит в пробке в жаркий день. Но при этом эффективность обдува на малых скоростях снижается по сравнению с электрообдувом.Зимой проявляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что несколько замедляет его прогрев. То, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии, что термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 с возможностью доработки :

  • Установить диффузор для направления потока воздуха через соты радиатора.Это повысит эффективность охлаждения.
  • Сдвиньте радиатор немного назад, ближе к крыльчатке. Для этого можно откинуть его верхнюю часть, используя для крепления полосы из жесткой стали. Планки необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом, вы сможете защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не доставила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с крыльчаткой, надетой на шкив помпы.Для этого достаточно предусмотреть на вентиляторе резервный выключатель с кнопкой. Вам потребуются следующие детали и материалы:

Также потребуется новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или прозвонкой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Сначала нужно уменьшить ток, проходящий через контакты термореле, управляющего включением вентилятора.Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он питался не напрямую от датчика, а через дополнительное реле. В этом случае не будут гореть контакты датчика вентилятора (теплового реле), а в случае выхода из строя дополнительного реле последнее заменить будет намного проще.

Так же необходимо подключить кнопку включения вентилятора, чтобы при включении она дублировала датчик, подающий напряжение на катушку реле при включении. В этом случае при поломке датчика можно будет вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подходят вентиляторы от «калины» или «приоры». Особенно мощный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если она этого не делает, то дело не в неэффективном штатном аккумуляторе, а в забитых ячейках радиатора или отсутствии охлаждающей жидкости в системе.Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить их).

принцип работы, устройство, схема и замена

Величина электрического напряжения, вырабатываемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала. Для его стабилизации разработан специальный регулятор. Об этом мы и поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения?

Регулятор служит для поддержания напряжения в сети машины в заданных пределах, независимо от частоты вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети по схеме ниже.

Принцип работы регулятора напряжения (РН) такой же, как у реле. Другими словами, он размыкает и замыкает электрическую цепь. Поэтому устройство еще называют реле-регулятором. Срабатывает при изменении заданного значения напряжения от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства изготавливаются на основе полупроводников. Они отличаются небольшими габаритами, а кроме того, работают намного точнее и эффективнее.Некоторые из них даже оборудованы специальной сигнализацией, позволяющей водителю следить за их работоспособностью.

Регулятор напряжения ВАЗ-2110

РН «Десятка» также имеет полупроводниковую структуру. Он встроен в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходе устройства.

Шток регулятора «десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей «Самар».

На новых модификациях регулятора ВАЗ-2110 напряжение может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, позволяющей значительно снизить потери мощности на выходе. Кроме того, эти устройства более надежны и устойчивы к перегреву.

Технические характеристики ВАЗ-2110 LV

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

0 0

Диапазон рабочих температур, Около от

0 0

допустимый срок воздействия высокого напряжения, В

Контрольное напряжение с аккумулятором при температуре 25 около С и нагрузке до 3А, В

14.4 ± 2

Управление напряжением с батареей при температуре 25 около и нагрузки более 3 а, B

14,4 ± 0.15

-45 … + 100

-45 … + 100

Максимальное значение тока выходной цепи: стандартные / согласованные с производителем,

5/8

18

Допустимое воздействие высокого напряжения до 5 мин., В

25

Симптомы неисправности LV

В автомобилях ВАЗ-2110 регулятор напряжения выходит из строя довольно редко, но если это происходит, то признаки его неисправности могут быть:

    подсветка панели управления.
  • Превышение напряжения заряда аккумулятора.
  • Недостаточное напряжение батареи.

При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорание предохранителей, отвечающих за сохранность цепи питания панели приборов.Если лампы подсветки не загораются при включении зажигания, есть вероятность, что в этом виноват РН.

То же самое можно предположить и тогда, когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, т.е. показывает большее или меньшее напряжение.

Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом грозит закипанием электролита и разрушением пластин аккумулятора.

Как проверить НН на ВАЗ-2110 не снимая

Обнаружив хотя бы одну из перечисленных характеристик, не поленитесь проверить на своем ВАЗ-2110 регулятор напряжения. Эта процедура не займет более 10 минут. Для этого понадобится вольтметр или мультиметр, включенный в его режим, а также помощник. Порядок проверки следующий:

  1. Заводим двигатель машины и прогреваем до рабочей температуры.
  2. Не выключая мотор, подключаем один щуп вольтметра к выводу «В+» генератора, а второй — к «массе» прибора.
  3. Просим помощника включить ближний свет фар и нажать на педаль акселератора, удерживая обороты на уровне 2000-2500 тыс. об/мин.
  4. Прибором измеряем напряжение.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2-14,7 В. Это норма. Если показания вольтметра отличаются от приведенных, следует продолжить диагностические мероприятия.

Проверка снятого регулятора напряжения

Чтобы убедиться, что вышел из строя РН, а не сам генератор, его следует проверить отдельно.Для этого его необходимо отключить от основного блока. Порядок действий следующий:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Находим место крепления РН к генератору. Откручиваем 2 винта его крепления.
  3. Отсоедините желтый провод от регулятора к генератору.
  4. Разбираем РН.

Для диагностики прибора необходим блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов.Алгоритм проверки следующий:

  1. Собираем «управление» из лампы и проводов и подключаем к щеткам регулятора.
  2. Напряжение на блоке питания выставляем на уровне 12 В.
  3. К выводу «D+» регулятора подводим «плюс» от блока питания, а к его «массе» — «минус» .
  4. Смотрим на лампу: она должна гореть.
  5. Увеличить напряжение на блоке питания до 15-16 В. Если регулятор исправен, лампа должна погаснуть.Если этого не происходит, РН необходимо заменить.

Замена РН

Процесс замены регулятора напряжения особой сложностью не отличается. Все, что вам нужно сделать, это купить новое устройство, проверить его вышеописанным способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

Регулятор напряжения трехступенчатый ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и решив заменить его, не спешите покупать стоковый аппарат.У него есть хорошая альтернатива — трехуровневый контроллер. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

Переключение режимов осуществляется тумблером в следующих диапазонах:

  • 13,6 В (минимум) — для работы при температуре выше +20 о С;
  • 14,2 В (норма) — от 0 о С до +20 о С;
  • 14.7 В (максимум) — для работы при температурах ниже 0 о С.

Регулятор напряжения трехступенчатый ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
