Какой масляный фильтр выбрать для змз 406 | Hi-Tech

Какой масляный фильтр подходит для двигателей ЗМЗ на УАЗ, размеры, перепускной и обратный клапаны фильтра, сроки замены

Масляный фильтр системы смазки двигателя ЗМЗ предназначен для очистки моторного масла от механических примесей.

Для этого в нем есть фильтрующий элемент, или как его еще называют — штора, обычно изготовленный из специальной толстой фильтровальной бумаги.

Чтобы придать ей жесткость, механическую прочность и необходимые физико-химические свойства, бумагу пропитывают сложным составом, чаще всего на основе фенолформальдегидных смол.

Второе назначение масляного фильтра, это сохранить некоторое количество масла в масляных магистралях после остановки двигателя. Для этой цели в нем устанавливают так называемый противодренажный клапан, чаще всего это широкая резиновая манжета сложной формы.

Какой масляный фильтр подходит для двигателей ЗМЗ-409 и ЗМЗ-5143 установленных на УАЗ

Согласно руководству по эксплуатации, в системе смазки бензиновых двигателей ЗМЗ-409, ЗМЗ-4091, ЗМЗ-40904, ЗМЗ-40905 и ЗМЗ-40911 устанавливаемых на автомобили УАЗ, должен применяться масляный фильтр 2101С-1012005-НК-2 и 2105С-1012005-НК-2 фирмы КОЛАН или 406. 1012005-02 и 409.1012005 фирмы БИГ-фильтр.

На дизельном двигателе ЗМЗ-5143 — масляный фильтр КОЛАН 2101С-1012005-НК-2 или БИГ-фильтр 406.1012005-02, а на дизельном двигателе ЗМЗ-51432 CRS — масляный фильтр КОЛАН 2101С-1012005-НК-2 или MANN+HUMMEL W930/21 для автомобилей УАЗ-315148 Хантер, или КОЛАН 560-1012005 и MANN+HUMMEL W940 для автомобилей УАЗ-31638 Патриот, УАЗ-23638 Пикап, УАЗ-23608 Карго.

Кроме указанных выше масляных фильтров, на двигатели ЗМЗ завод допускает установку любых других фильтров высотой не менее 90 мм и диаметром в 95-100 мм с соответствующими присоединительными размерами и резьбой, снабженных фильтрующим элементом перепускного клапана, снижающим вероятность попадания не очищенного масла в систему смазки при запуске холодного двигателя или предельном загрязнении основного фильтрующего элемента.

Размеры масляного фильтра подходящего на двигатели ЗМЗ установленные на УАЗ

Присоединительные установочные размеры показаны ниже на примере масляного фильтра MANN+HUMMEL W920/21, который также подходит на бензиновые двигатели ЗМЗ-409, ЗМЗ-4091, ЗМЗ-40904, ЗМЗ-40905 и ЗМЗ-40911.

— Диаметр корпуса, A — 93 мм — Диаметр уплотнения внутренний, B : 62 мм — Диаметр уплотнения наружный, C : 71 мм — Размер резьбового отверствия, G : 3/4-16 UNF — Высота корпуса фильтра, H : 95 мм — Перепускной клапан : есть

— Обратный запорный клапан : есть

Другие характеристики масляного фильтра для семейства двигателей ЗМЗ-409

— Пропускная способность : не менее 1000 литров в час. — Давление начала открытия перепускного клапана масляного фильтра : 0.6-0.75 кгс/см2. — Тонкость фильтрации : не более 40 мкм.

— Площадь фильтрации : не менее 0.25 м2.

Принцип работы масляного фильтра системы смазки двигателей ЗМЗ установленных на УАЗ

Фильтр очистки масла, на примере 2101С-1012005-НК-2, 560-1012005 и 406.1012005-02, работает следующим образом.

Моторное масло под давлением через периферически расположенные отверстия в крышке фильтра попадает в полость между наружной поверхностью основного фильтрующего элемента и корпусом, проходит через фильтрующую штору основного фильтрующего элемента, очищается и попадает через центральное отверстие крышки в центральную масляную магистраль.

При предельном загрязнении основного фильтрующего элемента или при холодном запуске двигателя, когда моторное масло очень густое и не может пройти через основной фильтрующий элемент, открывается перепускной клапан и масло в двигатель проходит, очищаясь более грубым фильтрующим элементом перепускного клапана. Противодренажный клапан масляного фильтра препятствует вытеканию масла из фильтра при неработающем двигателе и последующему масляному голоданию при запуске.

Давление при котором открывается перепускной клапан масляного фильтра для двигателей ЗМЗ-409

При использования на двигателе ЗМЗ-409 масляных фильтров предназначенных для автомобилей с другими двигателями, необходимо учитывать, что совпадение присоединительных размеров и резьбы, способа уплотнения и количества встроенных клапанов не может гарантировать такие фильтры как равноценную замену.

Так например, для двигателей ЗМЗ-409 перепускной клапан масляного фильтра, его еще иногда еще называют предохранительным, обводным или байпасным, должен открываться при перепаде давления на фильтрующем элементе между грязным и очищенным маслом, а не общем давлении в системе смазки, в пределах 0. 6 — 0.8 кгс/см2.

Тем самым он обеспечивает гарантированную подачу моторного масла в систему смазки двигателя в тех случаях, когда оно не может пройти через фильтрующий элемент при его сильном засорении, или при слишком большой вязкости масла во время запуска двигателя при низких температурах воздуха.

Если же давление открытия перепускного клапана масляного фильтра будет выше, например 2.0 — 2.

5 кгс/см2, то при очень грязном фильтрующем элементе или при запуске двигателя в сильный мороз, когда моторное масло очень вязкое, это может стать причиной масляного голодания двигателя, так как фильтрующий элемент будет пропускать недостаточное количество загустевшего масла к трущимся поверхностям, а перепускной клапан откроется не сразу.

Кроме того, перепускной клапан служит для защиты масляного фильтра, в тех случаях, когда по причине неисправности или частичной неработоспособности редукционного клапана масляного насоса, давление в системе смазки двигателя ЗМЗ-409 превысит максимально допустимое.

Моторное масло в системе смазки двигателя ЗМЗ-409, от масляного насоса подается сначала на масляный фильтр, и только затем поступает в зоны смазки.

Давление масла ограничивается редукционным клапаном избыточного давления, конструктивно входящем в масляный насос. Редукционный клапан ограничивает давление в системе смазки до величины в 4.

6 кгс/см2, при большем давлении он открывается и перепускает масло обратно в зону всасывания насоса, благодаря чему рост давления в системе смазки уменьшается.

Если редукционный клапан по какой то причине не срабатывает, то в случае повышения давления масла выше 4.6 кгс/см2, возникает опасность выдавливания прокладок и сальников с мест установки или их разрушения. В частности, может деформировать прокладку или корпус масляного фильтра, и масло начнет из-за этого подтекать.

Внешние проявления неисправности в работе противодренажного клапана масляного фильтра

Кроме перепускного, в конструкции масляного фильтра предусмотрен противодренажный клапан, задача которого препятствовать стеканию масла из корпуса фильтра в поддон двигателя после его остановки и уменьшение эффекта масляного голодания двигателя при его последующем запуске.

В тот момент, когда двигатель только что заглушен и масляный насос перестает качать масло, противодренажный, а по сути обычный обратный клапан закроет входные отверстия, тем самым не давая маслу покинуть фильтр. При следующем запуске двигателя это сократит промежуток времени, при котором двигатель будет работать без полноценного поступления масла из картера.

Поэтому, в идеале, сигнальная лампа аварийного давления масла на приборной панели, должна гаснуть в течении одной секунды после запуска двигателя. Если же время работы лампы до того как она погаснет, исчисляется несколькими секундами, то скорее всего противодренажный клапан масляного фильтра неисправен или отсутствует в фильтре вообще.

Сроки и периодичность замены масляного фильтра на двигателях ЗМЗ-409 и ЗМЗ-5143

На дизельных двигателях ЗМЗ масляный фильтр подлежит замене при проведении очередного технического обслуживания или через каждые 7 500 километров пробега автомобиля одновременно со сменой масла для ЗМЗ-51432 CRS и 10 000 километров для ЗМЗ-5143. На бензиновых двигателях ЗМЗ-409 масляный фильтр подлежит замене при проведении очередного технического обслуживания или через каждые 10 000-15 000 километров пробега автомобиля одновременно со сменой моторного масла.

Однако следует иметь в виду, что тяжелые условия эксплуатации автомобиля, в том числе и городские : частые запуски и остановки не полностью прогретого двигателя, его продолжительная работа на холостом ходу, высокая запыленность воздуха, низкое качество топлива и тому подобное, сокращают срок службы моторного масла и масляного фильтра. Поэтому более частая, в разумных пределах, замена масла и фильтра только положительно скажется на общем ресурсе двигателя.

Перед установкой масляного фильтра необходимо смазать моторным маслом его резиновую прокладку, затем навернуть масляный фильтр на штуцер до касания прокладкой посадочной поверхности и затем довернуть рукой еще на 3/4 оборота. На бензиновых двигателях ЗМЗ, при смене масляного фильтра надо дополнительно проверить затяжку штуцера термоклапана и при необходимости подтянуть его.

Образование воздушных пробок в системе смазки двигателя

При замене моторного масла, в системе смазки иногда возможно образование воздушных пробок. Они препятствуют созданию нормального рабочего давления в системе смазки.

Поэтому, если после замены масла и фильтра, сигнальная лампа аварийного давления масла продолжительное время не гаснет после запуска двигателя, то следует его заглушить, отвернуть масляный фильтр до ослабления резинового уплотнение и кратковременно прокрутить двигатель стартером до тех пор, пока из-под резинового уплотнения не появится масло, затем вновь завернуть фильтр и устранить подтеки масла.

Экспертиза масляных фильтров для»волги». фильтр нон грата — журнал за рулем

Архивная статья

ЛААЗ появился в списке допущенных к «телу» не так давно: раньше на его месте был «Колан». И именно его каталожный номер стоял в «волговском» руководстве по эксплуатации напротив графы «масляный фильтр». Строго говоря, выходит, что двигатель ЗМЗ сохранит гарантию только с установленной маркой фильтра и, соответственно, только фильтры этой марки должны ставить в фирменных сервис-центрах ГАЗ.

На сервисных станциях об этом, конечно, знают, но всерьез рекомендации ЗМЗ не воспринимают: мол, надо будет еще доказать, что именно фильтр послужил причиной отказа двигателя. На ЗМЗ между тем нам сказали, что, если в период гарантийного срока на двигатель был установлен нерегламентируемый масляный фильтр, с гарантией можно и распрощаться…

В идеале, конечно, должно быть так: если уважаемый производитель двигателей настаивает на использовании только определенного масляного фильтра, то именно он должен быть наиболее качественным и надежным.

Честно говоря, не хотелось бы разбираться, с какой стати завод навязывает только определенную марку. Мы же взялись проверить, насколько эти «баловни судьбы» лучше других, себе подобных. Неужто и вправду больше нигде не умеют делать масляные фильтры?

Помимо названных выше двух марок, в крупных московских магазинах мы легко нашли: «Цитрон», CHAMP, Consol, «Невский фильтр» и FRAM.

А что вообще скрывается под крашеным металлическим корпусом с эмблемой? Устройство фильтра только на первый взгляд кажется простым. Внутри металлического корпуса уложена в виде многолучевой звезды фильтровальная бумага, еще есть противодренажный и перепускной клапаны.

Масло попадает внутрь фильтра через первый, а второй служит для того, чтобы не прошедшее через фильтр могло свободно уйти дальше, иначе движку грозит масляное «голодание». Это особенно важно зимой, когда при холодном пуске 90% смазки не проходит сквозь фильтровальную бумагу — слишком высока вязкость.

Получается, что масло, прошедшее через перепускной клапан, не очищается. Но выход, оказывается, есть: например, в «Колане» нашлось место для двух фильтрующих элементов — основного и дополнительного. Последний изготовлен из нетканого материала и находится перед перепускным клапаном.

Изделие марки CHAMP тоже имеет свой секрет — сетчатый стаканчик. Он установлен внутри фильтра после перепускного клапана.

Теперь подробнее об экспертизе, которую провели для нас эксперты НАМИ. Изделия испытывали по 11 параметрам. Три из них — основные оценочные: тонкость отсева, полнота отсева и площадь фильтрующей шторы.

Следуя методике, изложенной в ОСТе, 10 литров моторного масла с температурой около 20°С трижды прокачивали через фильтр, всякий раз предварительно добавляя по три грамма стандартного загрязнителя — кварцевой пыли. После каждого из трех испытаний фиксировали показатели.

Затем в установке меняли масло и те же самые манипуляции проводили со следующим фильтром. Значения основных параметров вы найдете в таблице, а на графике — результаты замеров концентрации загрязнителя в масле после прохода через фильтры.

Расположенные в алфавитном порядке фото протестированных нами изделий снабжены нашим резюме.

Обобщив их, можно сделать «неожиданный» вывод: по результатам испытаний все представленные фильтры удовлетворяют ОСТу и не принесут никакого вреда вашей «Волге».

Знают ли об этом на ЗМЗ? Вопрос риторический.

Кстати, по неофициальным сведениям, прописку на заволжских моторах скоро получит совсем другой фильтр — но это уже несколько иная история…

ЭКСПЕРТИЗА масляных фильтров для»Волги». Фильтр нон грата

Подпишитесь на автоновости на нашем канале в  Яндекс Дзен

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Фильтр масляный ЗМЗ 405, 406, 409: OP5808 — FILTRON

  • Главная /
  • Бренды /
  • Filtron /

Чтобы оформить заказ и купить товар Фильтр масляный ЗМЗ 405, 406, 409 с каталожным номером OP5808 торговой марки FILTRON, выберите устраивающие Вас цену и срок поставки из списка предложений наших поставщиков, представленного выше и нажмите кнопку В корзину. Белле подробная информация в разделе Как сделать заказ.

Чем отличается оригинал от аналога

Покупая Фильтр масляный ЗМЗ 405, 406, 409, важно выбрать производителя, так как все детали можно разделить на оригиналы и аналоги. Оригинальные запчасти производятся заводом, с которым подписан контракт поставки на конвейер автозавода.

Список производителей оригиналов может время от времени меняться, в зависимости от договорных отношений, но в любом случае применяются жесткие условия отбора и унифицированные утвержденные технологии.

Оригинальные запасные части заклеймены фирменной маркировкой, уложены в фирменной упаковке бренда с указанием каталожного номера, который совпадает с тем, что указан в официальном каталоге автозавода. Для ремонта или технического обслуживания в сервисном центре, при использовании оригинальных запчастей предоставляется гарантия от завода производителя.

Оригинальные запасные части обеспечивают полную совместимость со всеми системами автомобиля, это обещает максимальную безопасность. Если вам необходимо выполнить сложный ремонт узла, который влияет на многие соседние системы, лучше купить оригинальные запчасти. Чтобы не отменить гарантию на автомобиль, при ремонте или ТО, используются только оригинальные детали.

Не оригинальные запчасти, далее аналоги, производятся сторонними заводами, использующими персональные технологии производства. Аналоги полностью законны, имеют сертификат качества и продаются под торговой маркой производителя. Цена аналога обычно в пополам ниже оригинальных запчастей, это объясняется отсутствием затрат на рекламу и прочий маркетинг.

Аналоги не используются во время сборки на автозаводе, так же они не продаются в официальных сервисных центрах, купить их можно только в интернет-магазинах. Большое количество заводов, производящих аналоги, выпускают в свет товары высокого класса, по этому правильный выбор аналогичной детали сопутствует длительному сроку службы, не меньше срока указного производителем оригинальных запчастей.

Как работает наша система

По заранее известному или определенному каталожному номеру товара, например, OP5808 производителя FILTRON система сформирует перечень предложений наших поставщиков, которые на текущий момент имеют в наличии нужный товар: Фильтр масляный ЗМЗ 405, 406, 409. Информации о товарных предложения актуальна со складов по всему миру.

При необходимости нажимайте на ссылку «Показать все предложения». Чтобы купить интересующую позицию, подберите оптимальное предложение, так как каждый поставщик имеет определенный набор параметров по срокам поставки, цене и статистики отгрузок.

При покупке OP5808 Фильтр масляный ЗМЗ 405, 406, 409 можно учитывать следующие критерии: • качество выдачи поставщика; • стоимость товара;  • количество наличия позиций; •  сроки поставки до нашего центрального склада;  • выбор между оригинальным производителем и его аналогом.

Актуальность информации по каждой позиции OP5808 Фильтр масляный ЗМЗ 405, 406, 409 обновляется в режиме реального времени, чтобы наши покупатели опирались только на актуальные данные. При необходимости получить уточняющую консультацию, используйте указанные контакты.

Больше сведений о производителе FILTRON можно получить, если нажать на ссылку с его названием. В процессе сотрудничества с нашими поставщиками, покупателям предоставляются специальные скидки.  Каждый поставщик, который размещает товарные предложения, проверяется по документам, чтобы исключить факт продажи подделок.

Если рядом с номером склада есть надпись «ОД» (официальный дилер), можно с уверенностью делать покупку. Такой отметкой помечаются склады производителей и официальные дилеры от производителей. Делая заказ со складов официальных дилеров, качество товара вам гарантированно стопроцентно.

Реализуем OP5808 Фильтр масляный ЗМЗ 405, 406, 409 FILTRON оптом и в розницу

В интернет магазине «Юрбел», Вы без сомнения, сможете купитьФильтр масляный ЗМЗ 405, 406, 409 под каталожным номером OP5808 или аналоги. Мы предлагаем конкурентные цены и большой выбор автозапчастей производителя FILTRON.

 Наш интернет магазин занимается оптово-розничной продажей и предлагает ознакомиться с широкой гаммой, представленного ассортимента, включающего в себя продукцию ведущих мировых производителей. Реализация налажена таким образом, что заказы поступают к покупателю в кратчайшие сроки после их размещения.

Персонал интернет магазина уверенно ориентируется и досконально знает всю номенклатуру, благодаря чему вы получаете именно то, что нужно. Мы предлагаем купить товар Фильтр масляный ЗМЗ 405, 406, 409 OP5808 и продукцию более миллиона наименований по приемлемой цене со складов по всему миру.

 Многочисленные артикулы и огромный выбор систематизированы таким образом, что подбор существляется при помощи современных баз данных и новейшего программного обеспечения. Интернет магазин нашей компании способен организовать поставку Фильтр масляный ЗМЗ 405, 406, 409, в независимости, есть ли в наличие на складе или необходимо привезти под заказ.

При заказе по телефону сообщите менеджеру артикул: OP5808.

Фильтр очистки масла ГАЗ

Полнопоточный неразборний фильтр. Применение: очистка масла двигателей ЗМЗ 406.10 ГАЗ объемом до 2500 см3.Срок работы: не менее 10 000 км, или 250 часов работы двигателя.Подробная характеристикаПолно поточный фильтр очистки масла был разработан на основе фильтра очистки масла 2108-1012005-010 автомобилей ВАЗ и предназначен для очистки масла двигателей ЗМЗ 406.10 автомобилей ГАЗ с объемом двигателя до 2500см3. Технические испытания фильтр проходил на «Заволжском моторном заводе» и получив положительный результат был одобрен к применению на двигатель ЗМЗ 406.10.Имеет ряд технических преимуществ и отличительных особенностей :
  1. Перепускной клапан оригинальной конструкции обеспечивает постоянный пропуск масла через фильтр, когда фильтрующий элемент забит или масло застыло на сильном морозе, что исключает «масляное голодание» двигателя. Конструктивно он расположен близко к входным отверстиям, поэтому при его открытии масляный поток не смывает накопленную грязь в магистраль. Благодаря специальной регулировке, открытие перепускного клапана устанавливается в пределах давления 0,8-1,0кгс/см2. На предприятии имеются специальные стенды, где осуществляется 100% контроль герметичности перепускных клапанов. Изготовление перепускного клапана процесс трудоёмкий и затратный, но оправдывает конечную цель – обеспечить надёжность работы фильтра и двигателя в целом.
  2. Антидренажный клапан не позволяет стекать маслу из фильтра и блока цилиндров, чтобы при последующем запуске двигателя масло сразу начало поступать в магистраль, не затрачивая времени на заполнение объемов фильтра и блока цилиндров. Испытаниями установлено, что основная доля износа двигателя приходится именно на момент запуска и последующие несколько минут работы, пока давление в системе смазки не восстановится и масло не начнет поступать к трущимся деталям. В нашем фильтре применяется антидренажный клапан пружинной конструкции, что гарантирует его работоспособность в течении всего срока эксплуатации. Некоторые производители применяют в качестве клапана конструкции из формованной резины с принципом действия, основанном на упругости резины, что менее надежно при эксплуатации, так как через короткий отрезок времени резина теряет свои эластичные свойства.
  3. Штора фильтрующего элемента фильтра изготавливается из специальной фильтровальной бумаги с оригинальной «М» образной складкой. Применение шторы оригинальной конструкции позволяет увеличить площадь фильтрующей поверхности до 180 000 мм² при сравнительно небольших габаритах фильтра. Штора укладывается в металлические крышки, которые не деформируются в течении всего срока эксплуатации фильтра и обеспечивают 100% герметичность фильтрующего элемента.
  4. Усилитель изготавливается из стали толщиной 2,5 мм, что исключает его деформацию в процессе эксплуатации и позволяет нанести 3 полных витка резьбы присоединительного отверстия. Резьба присоединительного отверстия производится на специальном оборудовании накатным способом. Это обеспечивает безупречную геометрию и перпендикулярность относительно блока двигателя, а так же повышает прочность резьбы.
  5. Качество изготавливаемых фильтров очистки масла проверяется на специальном контрольном конвейере. Каждое изделие проходит технический контроль: визуальный контроль внешнего вида (100%), герметичность закатного шва с помощью сжатого воздуха (100%), качество резьбы с помощью резьбовых калибров (100%).
Это позволяет нашему предприятию выпускать продукцию гарантированного высокого качества.Ресурс фильтра составляет – от 10 до 15 тыс. км или около 300 часов непрерывной работы двигателя. Постоянное применение фильтра 406-1012005 значительно увеличивает ресурс двигателя Вашего автомобиля и позволяет экономить Ваши деньги на его техническом обслуживании.Заказать сейчас

Как Проверить Масляный Насос Змз 406

Пропало давление масла в движке ЗМЗ 406, как быть, что делать?

Всем хорошего денька. В нынешней статье мы рассматриваем типовую делему – пропало давление масла в движке ЗМЗ 406. К огорчению это достаточно всераспространенная неувязка и типовых обстоятельств достаточно много в статье мы разберем все предпосылки и то, как они появляются.

Начнем с описания конструкции системы смазки ЗМЗ 406:

Масляный насос приводится в действие от промежного вала через шестигранник. На масляном насосе установлен редукционный клапан, который сбрасывает излишнее давление масла назад в картер.

Из масляного насоса масло через фильтр подается в главную масляную магистраль, из которой смазываются шеи коленчатого вала, и втулки промежного вала привода ГРМ. Так же от главной магистрали идет канал в ГБЦ и к гидронатяжителям.

В ГБЦ в свою очередь просверлены 2 масляных канала параллельно распределительным валам. По этим каналам масло подается к каждой шее распределительного вал и к каждому из 16 гидрокомпенсаторов.

Самые проблемные места в системе смазки – редукционный клапан, втулки промежного вала и гидронатяжители цепей, но обо всем по порядку…

Внезапно пропало давление масла в ЗМЗ 406

Обстоятельств в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Смотрится он вот так:

Происходит это, обычно, из-за попадания грязищи под редукционный клапан. Даже мельчайшая крошка клинит клапан и он до конца не запирается.

2-ая типовая причина – поломка привода маслонасоса.

Смотрится привод вот так:

Нужно отметить, что две эти неисправности случаются очень изредка и происходят они при несоблюдении интервала подмены масла и при эксплуатации на масле не соответственном климату.

Давление масла в двигателе пропадало постепенно

Это самая типовая неувязка, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло стремительно темнеет и в нем появляется куча грязищи которая забивает фильтр. При эксплуатации на газе такая неувязка не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в главном толика карбюраторных версий 406 мотора (при порыве мембраны бензонасоса бензин безизбежно попадает в масло), да и на инжекторном движке с бегущей форсункой это полностью вероятный сценарий.

Вследствие износа, равномерно, растут все зазоры в парах трения.

Дифектовка маленого насоса змз 406

стань партнером перейди по ссылке. http://join.air.io/zadorozhnyy.

Как выбрать масло насос на газель

при установки насоса 514 привод шестигранника нужно сточить на 6 мм либо подсунуть под крышку про ставку

  • Основное место где пропадает давление – промежный вал. Многие не меняют опорные втулки промежного вала даже при полном ремонте, но конкретно в этих втулках и пропадает большая часть давления.
  • 2-ое по популярности место – изношенные гидронатяжители цепей.
  • Третье место – износ ГБЦ и износ распределительных валов Дело в том что на 406 движке постели распределительных валов размещены в теле ГБЦ и при мельчайшем «уводе» плоскости износ постели возрастает в разы – результат утрата давления. При износе самого вала возрастает зазор в паре трения и так же пропадает давление.
  • 4-ое место – износ масляного насоса. При износе насос не будет нагнетать довольно масла в систему смазки мотора и давления масла не будет. Биться с этим можно переборкой насоса с выводом его плоскостей либо подменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
  • 5-ое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при огромных пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, обычно, превосходит срок службы ГБЦ.

Четвертая причина пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он раскрывается при высочайшем давлении масла. Дело в том что со временем пружины клапана слабеют и часть давления масла пропадает на этом клапане. Нет ничего ужасного если вы положите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор

На неких модификациях ЗМЗ 406 установлен радиатор для остывания масла, но на самом деле эта конструкция фактически не употребляется потому что понижает давление и без того разжиженного масла и обладает некачественными кранами которые повсевременно бегут.

Относительно хорошо маслорадиатор реализован на ЗМЗ 405 (употребляется термоклапан) да и там его эффективность непонятна.

В большинстве случаев целенаправлено заглушить масляный радиатор и использовать более термостабильное масло (испытано на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации

  • Более частая подмена масляного фильтра.
  • Подмена масляного насоса на насос от ЗМЗ 514 номер детали 514 1011010
  • Отключение масляного радиатора либо подмена его на теплообменник.
  • Замена масла на более густое и высококачественное, принципиальна конкретно вязкость при высочайшей температуре.
  • Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в движке есть несколько мест, где пропадает сильно много давления, и для роста срока службы мотора при полном ремонте имеет смысл заглушить некие каналы в системе смазки жиклерами от карбюратора! Хорошим вариантом оказались жиклеры рассверленные сверлом 2 мм.

Так вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что неувязка пропавшего давления масла в 406 движке больше никогда вас не потревожит.

Что делать, если пропало давление масла в двигателе


От исправности двигателя зависит стабильность функционирования всех систем автомобиля. Пропало давление масла в двигателе — это наиболее распространенный сбой в его работе. Если загорается лампочка давления масла при работающем двигателе, необходимо остановить автомобиль и заглушить мотор. Определение причины возникновения данной проблемы поможет устранить поломку и восстановить низкое давление масла в двигателе.

Причины, вызывающие резкое снижение напора моторной смазки

Многие автовладельцы задаются вопросом, почему упало давление масла в прогретом моторе. Недостаточное давление масла может возникнуть вследствие различных причин как связанных, так и не связанных с поломкой самого двигателя:

  1. Необходимость смены моторного масла, т. к. его полезные свойства утрачены и снизилась вязкость смазки.
  2. Засорение масляного фильтра.
  3. Неисправности масляного насоса, плохо справляющегося с нагнетанием смазочного вещества.
  4. Поломка редукционного клапана, вызывающая слабое давление в системе смазки.
  5. Увеличение зазоров в рабочих узлах, которые вызывают падение давления машинного масла.
  6. Дефекты трубки маслоприемника.
  7. Утечки смазочного материала через трещины в поддоне картера двигателя.
  8. Поломки в электрической проводке автомобиля.
  9. Неисправность датчика, при которой начинает загораться лампа.

При несоблюдении обязательного правила регулярной замены смазочных материалов снижается вязкость масла. Масляный насос не в состоянии обеспечить нужное давление при нагнетании смазочной жидкости низкого качества в систему. Возникает ситуация, когда падает давление масла на прогретом двигателе. Замена масла должна производиться через 8–15 тысяч километров пробега автомобиля.

При износе элементов двигателя и интенсивном засорении масляного фильтра и сетки насоса также может пропадать напор в системе смазки.

Срабатывание зубьев в шестернях масляного насоса, большие зазоры, поломка клапана могут быть причиной проведения разборки и последующего капитального ремонта силового агрегата.

Нарушение герметичности поддона приводит к протеканию смазочных веществ. В результате утечек трубка маслоприемника не в состоянии захватывать необходимое количество смазки для подачи в систему.

Трещины на трубке маслоприемника, образовавшиеся вследствие повышенных вибраций, препятствуют нормальному забору смазочной жидкости, при таких дефектах детали давление смазки может упасть.

Целостность электропроводки и исправность датчика давления необходимо проверить в первую очередь.

Для дополнительной проверки давления, датчик демонтируют, а на его место устанавливают манометр. Замер напора смазки производится при холостых оборотах двигателя. Показания манометра, равные 0,6–0,8 бар свидетельствуют о нормальной работе силового агрегата. Данные, выходящие за оговоренные пределы в любую сторону, служат основанием для последующего ремонта мотора.

Узлы, влияющие на работу системы смазки

Но как уже отмечалось, другие узлы и механизмы могут повлиять на функционирование этой системы.

К таким механизмам в первую очередь относится КШМ. Если двигатель отработал значительный ресурс без капитального ремонта, то износ элементов этого механизма негативно скажется на работу системы смазки в целом.

Из-за больших зазоров между вкладышами и шейками коленчатого вала происходит сильная потеря давления масла, из-за чего и срабатывает лампа. В этом случае решить проблему можно только капитальным ремонтом.

Усугубить проблему износа узлов может сам смазочный материал. Исчерпание ресурса или несоответствие марки масла может стать причиной того, что после разогрева оно становиться очень жидким, из-за чего насос не может создать давление. Обратить внимание на состояние масла следует, если лампа постоянно срабатывает после прогрева мотора.

Отдалить проведение капитального ремонта или устранить срабатывание сигнала «на горячую» позволяет заливка более густого масла, но эта мера временная – в конечном итоге ремонтировать двигатель придется.

Возможные последствия игнорирования тревожных сигналов контрольной лампочки

Опытные специалисты не рекомендуют оставлять без внимания проблему, состоящую в том, что напор смазочного вещества начал снижаться. Если нет давления масла в двигателе, то это может стать началом «масляного голодания» и появления серьезных поломок силового агрегата.

Недостаточное количество смазки на трущихся металлических поверхностях рабочих элементов двигателя вызывает их нагревание до сверхвысоких температур, что может увеличить силы трения. Детали начинают с огромной силой давить друг на друга, что приводит к заклиниванию мотора.

МЕРЫ ПРИ АВАРИЙНОЙ СИТУАЦИИ

Итак, лампа давления масла на приборной панели загорелась во время движения. Как уже отмечено, сразу следует остановиться и заглушить мотор. Поскольку, находясь в пути, возможности точно установить причину проблемы нет, то единственный способ диагностики — визуальный осмотр.

После остановки двигателя следует:

В зависимости от результатов осмотра и проверки уровня, принимаем дальнейшие действия. Если обнаружена несильная утечка, а щуп показывает количество смазки ниже о — движение к месту ремонта можно продолжить, но предварительно восполнив потери масла и проверив, не загорается ли контрольная лампа. Для доливки следует использовать такой же смазочный материал, что и залит (не зря рекомендуется возить с собой всегда масло на доливку) или приобрести аналогичное. В процессе движение следует периодически делать остановки, и восполнять уровень.

Так же поступаем и в случае, когда подтеков не обнаружено, но уровень – ниже нормы. Просто доливаем смазку, удостоверяемся, что контролька не загорается и продолжаем путь, периодически останавливаясь и проверяя щуп. Если подтеков нет и уровень масла – в норме, возможно, что датчик давления «барахлит». Удостовериться в этом поможет повторный запуск двигателя после небольшой паузы (времени, которое уйдет на осмотр мотора и оценку количества смазочного материала).

Если же лампа загорается и при повторном запуске, лучше не экспериментировать, а вызывать помощь для транспортировки авто к месту ремонта. Эксплуатировать машину категорически нельзя, если щуп показал уровень выше нормы или на нем есть вспененный белесый налет – эмульсия (дополнительно можно проверить наличие эмульсии на крышке маслозаливной горловины).

Это указывает на то, что в поддон просачиваются другие технические жидкости – антифриз или топливо. Чрезмерный уровень масла (смеси жидкостей) в поддоне несет сильный негативный эффект, как и его недостаток.

Диагностируется проблема не характерным цветом моторного масла и дыма из выхлопной трубы.

Это и все меры, которые можно принять при аварийной ситуации – когда лампа загорелась во время движения и для более детального поиска причины нет необходимого оснащения и инструментов.

Что нужно сделать, чтобы повысить давление масла в силовом агрегате

Как поднять давление масла в двигателе? Для того чтобы обеспечить повышение напора смазочной жидкости, необходимо провести следующие мероприятия:

  • замена смазочного материала;
  • снятие старого масляного фильтра и установка нового экземпляра;
  • демонтировать датчик давления, установить манометр, запустить силовой агрегат на холостых оборотах, зафиксировать показания прибора.

При образовании протечек смазки необходимо выявить места образования трещин в поддоне картера двигателя. Устранение дефектов производится при помощи специальных герметиков или холодной сварки. Использование герметизирующих материалов производится после полного сливания смазочного вещества, очищения и высушивания заделываемой поверхности.

Масляные жидкости имеют обыкновение постепенно испаряться при эксплуатации силового агрегата. Учитывая это, необходимо проверять уровень масла и добавлять его по мере уменьшения объема.

Если вышеперечисленные операции не принесли успеха, то поднимать показатели давления придется при помощи капитального ремонта движка.

Оптимальные показатели давление масла на холостых оборотах на горячую сколько должно быть


В различных условиях оптимальный уровень давления масла зависит от марки автомобиля и особенностей конструкции двигателя. Но в целом при холостой работе двигателя давление масла будет на 5 тыс. ниже, чем при работе агрегата в интенсивном техническом режиме.

  1. Для двигателя ВАЗ-2106 оптимальное давление масла на холостых оборотах должно быть минимум 0,2 бара. Если увеличить обороты прогретого двигателя до 4,5 тыс. в минуту оно должно увеличиться до отметки 4,5 бар. Таким образом, существует прямая зависимость уровня давления от числа оборотов двигателя.
  2. На дизельных двигателях этот принцип действует немного по-другому. Рассмотрим детально работу дизельного агрегата автомобиля «Мерседес Вито» объемом 2,2 литра. На холостом ходу должно находиться на уровне 0,3 бара. В диапазоне зеленой шкалы этот показатель возрастает до 3-3,4 бар.
  3. На силовых агрегатах ЗМЗ ситуация с давлением достаточно похожая. Так двигатель 405 на холостых оборотах должен держать давление масла 0,4 бара, а на прогретом двигателе – 2 и более бар.
  4. Автомобиль Шевроле Лачетти с объемом двигателя 1,4 литра имеет на холостом ходу – 0,6 бар, а при увеличении оборотов прогретого двигателя до 3-3,4 тыс. оборотов давление должно возрасти до 3 бар.
  5. Автомобили Приора и ВАЗ-2109 с 16-и клапанным мотором имеют такие показатели: холостой ход – 1 бар., прогретый двигатель на 5 тыс. оборотов – 6-6,4 бар.
  6. Рено Логан 8-и клапанный выходит с конвейера с такими показателями: холостой ход – 0,3 бар., прогретый двигатель при 5 тыс. оборотов – 4-4,6 бар.

Устранение протечки масла


Явные признаки подтекания моторной мазки
Если протечка несильная, то можно воспользоваться обычным герметиком, приобретенным в любом автомагазине. Если же протечка значительная, то герметиком здесь уже не обойтись, придется демонтировать двигатель и заменять устаревшие, деформированные элементы. Некоторые водители уверены, что протечку можно устранить, просто заменив масло на более вязкое. Но это не так. Более вязкое масло не будет вытекать так стремительно, но если проблема есть, ее необходимо решать.

Если воспользоваться этим самым простым и необременительным методом, то через 2 недели произойдет реальное ухудшение смазки мотора и повышение износа силового агрегата, а также приближающийся выход его из строя. Особенно это серьезно, если выработался вал и по цепной реакции сальник дает течь. Если не заменить вовремя сам вал, а лишь сменить тип масла, то от силы трения в деталях образуется щель, которую уже не залить никаким герметиком.

И последнее. Порой, даже заменив все детали и прокладки, водитель отмечает, что мотор все равно продолжает подтекать. Что может давать такой сбой теперь? Причина, как правило, кроется в поддоне картера. Он неровен и рвет прокладку. Для устранения изъяна следует только выровнять поддон. Двигатель — сложное устройство, в котором каждая, даже самая незначительная с виду деталь может являться причиной сбоя.


Так, протекать могут трамблер, клапанная крышка, бензонасос и прочие детали. В новых моторах такие неприятности не наблюдаются, а вот в агрегатах с пробегом — обычная история. Случается так, что запотевает крышка клапанов. Что нужно делать в таком случае?

Все просто. Нужно снять крышку, хорошо прочистить и обработать герметиком резину. После этой процедуры крышка ставится на место. Обработать герметиком желательно и шайбы, крепящие крышку. Затягивая гайки, не перестарайтесь: резьба здесь очень хрупкая, при малейшем лишнем нажиме резьба срывается.

С простыми деталями все проще. Но гораздо больше труда вынуждает приложить деформированный датчик. Его уже нельзя отремонтировать, так как это слишком тонкое, сложное устройство. Он подлежит замене. Если упустить этот момент, то течь может настолько усилиться, что за несколько минут вытечет все масло.

Из всех вопросов, связанных с протечкой, самый простой — это протечка масляного фильтра. Тут не придется маскировать проблему герметиком и тратить долгие часы в гараже за ремонтом. Нужно лишь подтянуть фильтр или заменить его на новый.

Теперь вы знаете, что нужно делать, если пропало давление масла. Для отечественных моторов это распространенная проблема, но если предупреждать ее своевременными проверками и контролем за ситуацией, то такая проблема, как низкое давление масла, больше не потревожит.

ВОЗМОЖНЫЕ ПРИЧИНЫ НА ВАЗ 2106, 2108, ЗМЗ 406, 405

Но есть и причины, которые могут проявиться на конкретных авто, поскольку существует еще один фактор, влияющий на возникновение проблемы – конструктивные особенности двигателя. К примеру, на карбюраторных моторах того же ВАЗ-2106 или 2108, топливо может проникать в поддон через бензонасос. Этот узел на таких двигателях имеет механический привод от ГРМ.

И из-за повреждения мембран насоса, топливо будет проникать внутрь мотора и смешиваться с маслом, разжижая его и повышая уровень. А вот на двигателе ЗМЗ-406 причиной падения давления, помимо описанных, может стать повреждение привода масляного насоса. Из-за этого узел попросту не будет нормально функционировать, что скажется на работоспособности системы смазки.

Не стоит сбрасывать со счетов и механические поломки внутри двигателя, в результате чего оказывается влияние на работу системы смазки. К примеру, обрыв башмака натяжителя цепи привода ГРМ, к примеру, на том же ВАЗ-2106, приведет к тому, что оторванная деталь начнет биться о прилегающие поверхности, выбивая мелкие куски металла. Образовываемая в результате такой поломки стружка попадет в систему смазки, а затем осядет в фильтре, приведет к падению в ней давления. Или на том же ЗМЗ-405, привод насоса осуществляется через промежуточный вал, который приводится в действие от цепи ГРМ. При обрыве звездочки этого вала (она сможет вращаться отдельно от него), насос прекратит работу.

И таких нюансов – хватает. Но в любом случае, не устранив причину неисправности, использовать авто не стоит, чтобы потом «не попасть» на дорогостоящий ремонт.

замена датчика давления масла на автомобиле «Газель»

Двигатель рядный четырехцилиндровый, оборудован комплексной микропроцессорной
системой управления впрыском топлива и зажиганием (КМСУД).

Вид двигателя мод. 4062 с левой стороны:

1 – сливная пробка;
2 – масляный картер;
3 – выпускной коллектор;
4 – кронштейн опоры двигателя;
5 – кран слива охлаждающей жидости;
6 – водяной насос;
7 – датчик лампы перегрева охлаждающей
жидкости;
8 – датчик указателя температуры охлаждающей
жидкости;
9 – датчик темпера;
10 – термостат;
11 – датчик лампы аварийного
давления масла;
12 – датчик указателя давления
масла;
13 – шланг вентиляции картера;
14 – указатель (щуп) уровня масла;
15 – катушка зажигания;
16 – датчик фазы;
17 – теплоизоляционный экран
Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для
охлаждающей жидкости. Цилиндры выполнены без вставных гильз. В нижней части блока
находятся пять опор коренных подшипников коленчатого вала. Крышки коренных
подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами. Крышки
подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами.
На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.
Крышка третьего подшипника совместно с блоком обработана по торцам для установки
полушайб упорного подшипника. К торцам блока болтами привернуты крышка цепи и
сальникодержатель с манжетами коленвала. Снизу к блоку крепится масляный картер.
Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого
сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр
установлены по четыре клапана, два впускных и два выпускных. Впускные клапаны
расположены с правой стороны головки, а выпускные — с левой. Привод клапанов
осуществляется двумя распределительными валами через гидравлические толкатели.
Применение гидротолкателей исключает необходимость регулировки зазоров в приводе
клапанов, так как они автоматически компенсируют зазор между кулачками
распределительных валов и стержнями клапанов. Снаружи на корпусе гидротолкателя
имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной
магистрали.

Вид двигателя мод. 4062 с правой стороны:

1 – диск синхронизации;
2 – датчик частоты вращения и синхронизации;
3 – масляный фильтр;
4 – стартер;
5 – датчик детонации;
6 – трубка слива охлаждающей жидкости;
7 – датчик температуры воздуха;
8 – впускная труба;
9 – ресивер;
10 – катушка зажигания;
11 – регулятор холостого хода;
12 – дроссель;
13 – гидронатяжитель цепи;
14 – генератор
Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая
втулка. Во втулке установлен компенсатор с поршнем. Компенсатор удерживается во
втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная
пружина. Поршень упирается в донышко корпуса гидротолкателя. Одновременно
пружина поджимает корпус обратного шарикового клапана. Когда кулачок
распределительного вала не нажимает на гидротолкатель, пружина прижимает через
поршень корпус гидротолкателя к цилиндрической части кулачка распределительного
вала, а компенсатор — к стержню клапана, выбирая при этом зазоры в приводе
клапанов. Шариковый клапан в этом положении открыт, и масло поступает в
гидротолкатель. Как только кулачок распределительного вала повернется и нажмет на
корпус толкателя, корпус опустится вниз и шариковый клапан закроется. Масло,
находящееся между поршнем и компенсатором, начинает работать как твердое тело.
Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан.
Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под
действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл
повторяется снова.

Поперечный разрез двигателя мод. 4062

1 – масляный картер;
2 – приемник масляного насоса;

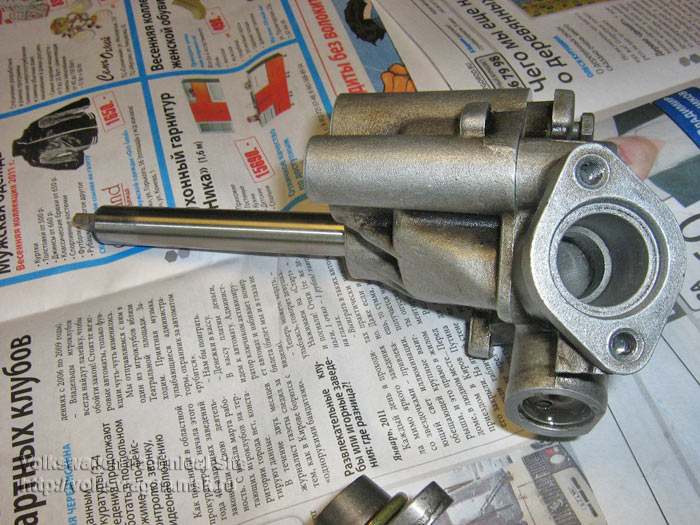

3 – масляный насос;
4 – привод масляного насоса;
5 – шестерня промежуточного вала;
6 – блок цилиндров;
7 – впускная труба;
8 – ресивер;
9 – распределительный вал впускных
клапанов;
10 – впускной клапан;
11 – крышка клапанов;
12 – распределительный вал выпускных
клапанов;
13 – указатель уровня масла;
14 – гидравлический толкатель клапана;
15 – наружная пружина клапана;
16 – направляющая втулка клапана;
17 – выпускной клапан;
18 – головка блока цилиндров;
19 – выпускной коллектор;
20 – поршень;
21 – поршневой палец;
22 – шатун;
23 – коленчатый вал;
24 – крышка шатуна;
25 – крышка коренного подшипника;
26 – сливная пробка;
27 – корпус толкателя;
28 – направляющая втулка;
29 – корпус компенсатора;
30 – стопорное кольцо;
31 – поршень компенсатора;
32 – шариковый клапан;
33 – пружина шарикового клапана;
34 – корпус шарикового клапана;
35 – разжимная пружина
В головке блока с большим натягом установлены седла и направляющие втулки
клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней –
расположены опоры распределительных валов. На опорах установлены алюминиевые
крышки. Передняя крышка является общей для опор впускного и выпускного
распределительных валов. В этой крышке установлены пластмассовые упорные
фланцы, которые входят в проточки на шейках распределительных валов. Крышки
растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На
всех крышках, кроме передней, выбиты порядковые номера.

Схема установки крышек распределительных валов

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного
валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что
при работе двигателя заставляет их вращаться. Это уменьшает износ поверхности
гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой,
отлитой из алюминиевого сплава. Поршни также отлиты из алюминиевого сплава. На
донышке поршня выполнены четыре углубления под клапаны, которые предотвращают
удары поршня по клапанам при нарушении фаз газораспределения. Для правильной
установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита
надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была
обращена к передней части двигателя.
На каждом поршне установлены два компрессионных и одно маслосъемное кольца.
Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего
кольца покрыта слоем пористого хрома, что улучшает приработку кольца. Рабочая
поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего
кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой
вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух
стальных дисков и расширителя. Поршень крепится к шатуну с помощью поршневого
пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне. От
перемещения палец удерживается двумя пружинными стопорными кольцами, которые
установлены в канавках бобышек поршней. Шатуны стальные кованые, со стержнем
двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.
Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных
болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.
Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя
переставлять с одного шатуна на другой. На шатунах и крышках шатунов выбиты номера
цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке
выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться
более чем на 10 г для разных цилиндров. В нижнюю головку шатуна устанавливают
тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.
Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные
полушайбы, установленные на средней шейке. К заднему концу коленчатого вала
прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник
первичного вала коробки передач.
На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища
поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса
поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных
цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные
вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь
противовесов. От осевого перемещения его удерживают упорные полушайбы,
установленные на средней шейке. К заднему концу коленчатого вала прикреплен
маховик. В отверстие маховика вставлены распорная втулка и подшипник первичного
вала коробки передач.

В двигателе ЗМЗ-406 применена комбинированная система смазки: путем разбрызгивания и давлением.

Система´ смазки включает в себя: картер для масла 2, насос масляный 3 с´ приемным´ патрубком, защищенным сеткой, и´ редукционным´ клапаном,´ привод насоса, каналы для масла выполненные в блоке, коленчатом валу и головке цилиндров, полнопоточный фильтр масла 4, указатель уровня масла стержневой 6(щуп), крышку горловины заливки масла 5, датчики´ давления´ масла 8 и 7.
Масло циркулирует таким образом: масляным насосом из картера масло засасывается и через канал, выполненный в блоке оно подводится к´ полнопоточному´ фильтру; от фильтра происходит поступление масла в главную´ масляную´ магистраль и по каналам, выполненным в блоке производится смазывание коренных´ подшипников, подшипников промежуточного´ вала, верхнего подшипника´ валика привода масляного насоса и подвод масла к гидронатяжителю цепи 1-й ступени´ привода распредвалов. После коренных подшипников по каналам в коленчатом валу масло поступает на шатунные подшипники и далее, по отверстиям в шатунах, к пальцам поршней. С верхнего подшипника валика привода´ масляного´ насоса по поперечным сверлениям и через внутреннюю´ полость´ валика масло подается на нижний подшипник´ валика и торцовую поверхность ведомой´ шестерни´ привода. Смазывание шестерней привода маслонасоса осуществляется масляным потоком´ через´ сверление´ диаметром 2 миллиметра в главной магистрали масла.
С целью понижения температуры поршня, из отверстия´ в верхней головке шатуна, происходит разбрызгивание масла по днищю поршня.
Масло из главной магистрали, по вертикальному каналу´ в´ блоке, поднимается к головке блока´ цилиндров и смазывает опоры распредвалов затем подводится к´ гидронатяжителю´ цепи второй ступени привода распредвалов, к´ датчикам давления масла и гидротолкателям. Просачиваясь из´ зазоров и затем, стекая´ в´ картер через переднюю часть головки´ блока´ цилиндров,´ масло смазывает цепи, звездочки и башмаки привода распредвалов.
Система смазки имеет емкость 6 литров. Заливка масла в´ двигатель производится через горловину, которая расположена в´ крышке´ клапанов и закрывается крышкой с резиновой уплотнительной прокладкой. Контроль уровня масла производится по меткам «О» и «П» на стержне щупа. Уровень нужно поддерживать рядом с меткой «П» и не превышать ее.

Система смазки ЗМЗ-406 состоит из указателя уровня масла, масляного насоса с маслоприемником, масляных каналов, масляного фильтра, редукционного клапана, фильтра очистки масла, масляного картера, крышки горловины для заправки масла, масляного радиатора, предохранительного клапана и запорного крана.

Система смазки двигателя ЗМЗ-406 — комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, поршневые пальцы, опоры распределительных валов, подшипники промежуточного вала и валика привода масляного насоса, гидротолкатели и винтовые шестерни. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от промежуточного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр. На указателе уровня масла имеются метки: высшего уровня «П» и низшего уровня «О». Уровень масла должен находится вблизи метки «П», не превышая ее.

К рабочим поверхностям масло может подаваться под давлением, разбрызгиванием и самотеком. Выбор способа подачи масла к той или иной детали зависит от условий ее работы и удобства подвода смазки. В автомобильных двигателях применяют комбинированную систему смазки, при которой к наиболее нагруженным деталям смазка подается под давлением, а к остальным деталям — разбрызгиванием и самотеком.

Путь масла от насоса к клапанному узлу ГРМ

Масляный насос шестеренчатого типа установлен внутри масляного картера и крепится к блоку цилиндров двумя шпильками. Корпус насоса изготовлен из алюминиевого сплава, крышка насоса из чугуна, шестерни насоса из металлокерамики. Ведущая шестерня закреплена на валу штифтом, ведомая вращается свободно на оси, запрессованной в корпус насоса.

Уплотняющая картонная прокладка толщиной 0.3 мм обеспечивает необходимый зазор между торцами шестерен и крышкой. К крышке крепится литой из алюминиевого сплава маслоприемник с сеткой. В корпусе насоса помещается редукционный клапан. Масло из насоса по каналам в блоке цилиндров и наружной трубке с левой стороны блока подводится к масляному фильтру.

Из масляного фильтра по каналам в блоке масло подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала, от коренных подшипников коленчатого вала по каналам в коленчатом валу масло подается к шатунным подшипникам, а от подшипников распределительного вала по каналам в головку цилиндров для смазки коромысел клапанов и верхних наконечников штанг.

Редукционный клапан плунжерного типа расположен в корпусе масляного насоса и отрегулирован на заводе установкой тарировочной пружины. Менять регулировку в эксплуатации не следует. Давление масла определяется указателем, датчик которого ввернут в масляную магистраль блока цилиндров.

Кроме того, система снабжена указателем аварийного давления масла, датчик которого ввернут в нижнюю часть корпуса масляного фильтра. Сигнализатор аварийного давления масла загорается при давлении 0.4…0.8 кгс/см 2 .

Привод масляного насоса осуществляется от распределительного вала парой винтовых шестерен. Ведущая шестерня — стальная, залитая в тело распределительного вала, ведомая — стальная, нитроцементированная, закреплена штифтом на валу, вращающемся в чугунном корпусе. На верхний конец вала надета и закреплена штифтом втулка, имеющая прорезь, смещенную на 1.5 мм в сторону для привода датчика распределителя зажигания. К нижнему концу вала шарнирно присоединен промежуточный шестигранный вал, нижний конец которого входит в шестигранное отверстие вала масляного насоса.

Вал в корпусе привода смазывается маслом, которое разбрызгивается движущимися деталями двигателя. Разбрызгиваемое масло, стекая по стенкам блока, попадает в прорезь — ловушку на нижнем конце хвостовика корпуса и через отверстие поступает на поверхность вала.

Отверстие под вал в корпусе имеет винтовую канавку, благодаря которой масло при вращении вала равномерно распределяется по всей его длине. Излишки масла из верхней полости корпуса привода по каналу в корпусе стекают обратно в картер. Шестерни привода смазываются струей масла, вытекающей из отверстия диаметром 2 мм в блоке цилиндров и соединенного с четвертой опорой распределительного вала, имеющей кольцевую канавку.

Фильтр очистки масла — полнопоточный, с картонным сменным элементом, расположен с левой стороны двигателя. Через фильтр проходит все масло, нагнетаемое насосом в систему. Фильтр состоит из корпуса, крышки, центрального стержня и фильтрующего элемента.

В верхней части центрального стержня расположен перепускной клапан, который при засорении фильтрующего элемента пропускает масло, минуя его, в масляную магистраль. Сопротивление чистого фильтрующего элемента 0.1…0.2 кгс/см2, перепускной клапан начинает перепускать масло при увеличении сопротивления в результате засорения фильтра до 0.6…0.7 кгс/см 2 .

Масляный радиатор служит для дополнительного охлаждения масла при эксплуатации автомобиля летом, а также при длительном движении на скоростях выше 100-110 км/ч. Масляный радиатор соединен с масляной магистралью двигателя при помощи резинового шланга через запорный кран и предохранительный клапан, которые установлены с левой стороны двигателя.

Положение ручки крана вдоль шланга соответствует открытому положению крана, поперек — закрытому.

Предохранительный клапан открывает проход масла в радиатор при давлении выше 0.7…0.9 кгс/см 2 . Масло из радиатора сливается по шлангу через крышку распределительных шестерен (с правой стороны двигателя) в картер.

Вентиляция картера двигателя закрытая, принудительная, действующая в результате разрежения во впускном трубопроводе и в воздушном фильтре. При работе двигателя на холостом ходу и на частичных нагрузках газы из картера отсасываются во впускную трубу, на полных нагрузках — в воздушный фильтр и впускную трубу.

Схема смазки на поперечном разрезе двигателя

Рисунок 7 — Поперечный разрез двигателя ЗМЗ 406 (схема смазки)

1 — масляный насос; 2 — масляный картер; 3 — перепускной клапан масляного насоса;

4 — термоклапан; 5 — центральная масляная магистраль; 6 — масляный фильтр;

7, 8, 10, 11, 12, 14, 17, 18, 19 — каналы подачи масла; 9 — штуцер термоклапана отвода масла в радиатор; 13 — крышка маслоналивного патрубка; 15 — рукоятка указателя уровня масла;

16 — датчик сигнализатора аварийного давления масла; 20 — коленчатый вал;

21 — стержневой указатель уровня масла; 22 — отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 — пробка слива масла

Наиболее полно оценить состояние масляного насоса 406.1011010-03 двигателя ЗМЗ-40524 автомобилей Газель и Соболь, позволяет проверка его на специальном стенде.

При низком в системе двигателя ЗМЗ-40524, возможной причиной которого могла послужить неисправность масляного насоса, насос необходимо разобрать и проверить техническое состояние его деталей. При проверке редукционного клапана убедиться, что его плунжер перемещается в отверстии приемного патрубка свободно, без заеданий, а пружина находится в исправном состоянии.

Затем проверить наличие дефектов на рабочей поверхности плунжера и отверстия приемного патрубка насоса, которые могут привести к падению давления в системе смазки и заеданию плунжера. При необходимости мелкие дефекты поверхности отверстия приемного патрубка устранить шлифованием мелкозернистой шкуркой, не допуская увеличения диаметра. Износ отверстия приемного патрубка под плунжер свыше размера диаметром 13,1 мм и плунжера менее размера наружного диаметра 12,92 мм не допускается.

В дальнейшем проверить ослабление пружины. Длина пружины редукционного клапана в свободном состоянии должна быть 50 мм. Усилие сжатия пружины до длины 40 мм должно быть 45+-2,94 Н (4,6+-0,3 кгс). При меньшем усилии пружина подлежит бракованию.

Если на плоскости перегородки имеется значительная выработка от шестерен, необходимо прошлифовать ее до устранения следов выработки, но до размера высоты перегородки не менее 5,8 мм. При значительных износах корпуса, шестерен, запрессованной в корпус насоса оси и других деталей следует заменить изношенную деталь или масляный насос 406.1011010-03 в сборе.

Размеры и зазоры сопрягаемых деталей масляного насоса 406.1011010-03, редукционного клапана и привода масляного насоса системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.
Порядок разборки масляного насоса 406.1011010-03 системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.

— Отогнуть усы каркаса сетки, снять каркас и сетку.
— Отвернуть три винта, снять приемный патрубок и перегородку.
— Вынуть из корпуса ведомую шестерню и валик с ведущей шестерней в сборе.
— Вынуть шайбу, пружину и плунжер редукционного клапана из приемного патрубка, предварительно сняв шплинт.
— Промыть детали и продуть сжатым воздухом.

Сборка масляного насоса 406.1011010-03 системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.

— Установить плунжер, пружину, шайбу редукционного клапана в отверстие в приемном патрубке и закрепить шплинтом. Шайбу следует устанавливать, снятую при разборке насоса, так как она является регулировочной.
— Установить в корпус масляного насоса валик в сборе с ведущей шестерней и проверить легкость его вращения.
— Установить в корпус ведомую шестерню и проверить легкость вращения обеих шестерен.
— Установить перегородку, приемный патрубок и привернуть к корпусу тремя винтами с шайбами.
— Установить сетку, каркас сетки и завальцевать усы каркаса на края приемника масляного насоса.

Двигатели ЗМЗ-4061, ЗМЗ-4063 карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием. Поперечный разрез — двигателя показан на рис.

Рис.

Основными конструктивными особенностями двигателя являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырёх клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным положением свечи. Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Блок цилиндров

Отливается из серого чугуна и составляет одно целое с цилиндрами и с верхней частью картера. Между цилиндрами имеются протоки для охлаждающей жидкости.

На верхней плоскости блока расположены десять резьбовых отверстий М14X1,5 для крепления головки блока цилиндров. В нижней части блока расположены, пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя болтами М 12×1,25. Торцы третьей крышки обрабатываются совместно с блоком для установки полушайб упорного подшипника. Крышки подшипников растачиваются в сборе с блоком, и поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме третьей, выбиты их порядковые номера («1», «2», «4», «5»)

К переднему торцу блока через паронитовые прокладки (левую и правую) крепится отлитая из алюминиевого сплава крышка цепей привода распределительных валов с резиновым сальником для уплотнения носка коленчатого вала.

К заднему торцу блока крепятся: шестью болтами Мб крышка с резиновым сальником для уплотнения заднего конца коленчатого вала.

Головка блока цилиндров

Отлита из алюминиевого сплава (общая для всех цилиндров). Впускные и выпускные каналы выполнены раздельно для каждого из шестнадцати клапанов и расположены: впускные — с правой, выпускные -с левой стороны головки.

Гнезда для клапанов расположены в два ряда относительно продольной оси двигателя. Каждый цилиндр имеет два впускных и два выпускных клапана. Стержни клапанов имеют наклон к продольной вертикальной плоскости головки цилиндров: впускные -17°, выпускные — 18°.

Седла и направляющие втулки всех клапанов вставные. Седла изготовлены из жаропрочного чугуна, направляющие втулки — из серого чугуна. Благодаря большому натягу при посадке седла в гнездо и направляющей втулки в отверстие головки, обеспечивается их надежная посадка.

Головка блока цилиндров крепится к блоку десятью болтами М14X1,5, Под головки болтов поставлены плоские стальные термоупрочненные шайбы. Между головкой и блоком в сборе с крышкой цепей устанавливается прокладка из асбестового полотна, армированного металлическим каркасом, покрытая графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

В верхней части головки блока цилиндров расположены два ряда опор под шейки распределительных валов — впускного и выпускного, в каждом ряду по пять опор. Опоры образованы головкой блока цилиндров и съемными алюминиевыми крышками. Передняя крышка является общей для передних опор впускного и выпускного распределительных валов, крепится к головке четырьмя, остальные крышки — двумя болтами М8. Правильное положение передней крышки обеспечивается двумя установочными штифтами-втулками, запрессованными в головку блока цилиндров.

Крышки опор растачиваются в сборе с головкой, и поэтому при ремонте их надо устанавливать на свои места.

Кривошипно-шатунный механизм

Поршни отлиты из высококремнистого алюминиевого сплава и термически обработаны. Головка поршня цилиндрическая. Днище поршня плоское с четырьмя цековками под клапаны, которые предотвращают касание (удары) о днище поршня тарелок клапанов при нарушении фаз газораспределения, вызванном, например, обрывом цепи привода распределительных валов.

В верхней части цилиндрической поверхности поршней проточены три канавки: в двух верхних установлены компрессионные кольца, а в нижней маслосъемное.

Поршневые кольца. Компрессионные кольца отлиты из чугуна. Верхнее кольцо имеет бочкообразную рабочую поверхность для улучшения приработки и покрыто слоем пористого хрома; рабочая поверхность нижнего кольца покрыта слоем олова толщиной 0,006—0,012 мм или имеет фосфатное покрытие, которое нанесено на всю поверхность, толщиной 0,002-0,006 мм. На внутренней поверхности нижнего компрессионного кольца имеется выточка. Это кольцо должно быть установлено на поршень выточкой вверх, к днищу поршня. Нарушение этого условия вызывает резкое возрастание расхода масла и дымление двигателя.

Маслосъемное кольцо сборное, трехэлементное, состоит из двух стальных кольцевых дисков и одного двухфункционального расширителя, выполняющего функции радиального и осевого расширителей. Рабочая поверхность кольцевых дисков покрыта слоем хрома.

Шатуны — стальные, кованые со стержнем двутаврового сечения. В поршневую головку шатуна запрессована тонкостенная втулка из оловянистой бронзы. Кривошипная головка шатуна разъемная.

Крышка кривошипной головки крепится к шатуну двумя болтами со шлифованной посадочной частью. Болты крепления крышек и гайки шатунных болтов изготовлены из легированной стали и термически обработаны. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов нельзя переставлять с одного шатуна на другой. Для предотвращения возможной ошибки на шатуне и на крышке (на бобышке под болт) выбиты порядковые номера цилиндров. Они должны быть расположены с одной стороны. Кроме того, пазы для фиксирующих выступов вкладышей в шатуне и крышке также должны находиться с одной стороны.

Вкладыши. Коренные и шатунные подшипники коленчатого вала состоят из тонкостенных вкладышей, изготовленных из малоуглеродистой стальной ленты, залитой тонким слоем антифрикционного высокооловянистого алюминиевого сплава. для шатунных подшипников.

Рис.

1 — звездочка коленчатого вала; 2 — гидронатяжитель нижней цепи; 3 — шумоизолирующая резиновая шайба; 4 -пробка; 5 — башмак гидронатяжителя нижней цепи; 6 — нижняя цепь; 7 -ведомая звездочка промежуточного вала: — ведущая звездочка промежуточного вала; 9 — башмак гидронатяжителя верхней цепи; 10 — гидронатяжитель верх ней цепи; 11 — верхняя цепь; 12 -установочная метка на звездочке; 13 — установочный штифт; 14 — звездочка распределительного вала впускных клапанов; 15 -верхний успокоитель цепи; 16 — звездочка распределительного вала выпускных клапанов; 17 — верхняя плоскость головки блока цилиндров; 18 — средний успокоитель цепи; 19 нижний успокоитель цепи; 20 — крышка цепи; М1 и М2 — установочные метки на блоке цилиндров.

В выпускной газопровод ввернут штуцер для подвода части отработавших газов к клапану рециркуляции.

Распределительные валы отлиты из чугуна. Двигатель имеет два распределительных вала: для впускных и выпускных клапанов. Профили кулачков распределительных валов одинаковые. Для достижения высокой износостойкости рабочая поверхность кулачков отбелена до высокой твердости при отливке распределительного вала.

Каждый вал имеет пять опорных шеек. Первая шейка имеет диаметр 42 мм, остальные — 35 мм. Валы вращаются в опорах, образованных алюминиевой головкой и алюминиевыми крышками, расточенных в сборе.

Кулачки по ширине смещены на 1 мм относительно оси гидравлических толкателей, что при работе двигателя придает толкателю вращательное движение. В результате этого уменьшается износ торца толкателя и отверстия под толкатель и делает его равномерным.

От осевых перемещений каждый распределительный вал удерживается упорным стальным термоупрочненным или пластмассовым фланцем, который входит в выточку крышки передней опоры в проточку на передней опорной шейке распределительного вала

Привод распределительных валов (рис) цепной, двухступенчатый. Первая ступень — от коленчатого вала на промежуточный вал, вторая ступень — от промежуточного вала на распределительные валы. Приводная цепь первой ступени (нижняя) имеет 70 звеньев, второй ступени (верхняя) — 90зеньев. Цепь втулочная, двухрядная с шагом 525 мм, На коленчатом валу находится звездочка из высокопрочного чугуна с 23-мя зубьями. На промежуточном валу находится ведомая звездочка первой ступени также из высокопрочного чугуна с 38-ю зубьями и ведущая стальная звездочка второй ступени с 19-ю зубьями. На распределительных валах установлены звездочки 14 и 16з высокопрочного чугуна с 23-мя зубьями. Звездочка на распределительном валу устанавливается на передний фланец и установочный штифт крепится центральным болтом М 12×1,25. Распределительные валы вращаются в два раза медленнее коленчатого. На торцах звездочки коленчатого вала ведомой.звездочки промежуточного вала и звездочках; распределительных валов имеются установочные метки, служащие для правильной установки распределительных валов и обеспечения заданных фаз газораспределения. Натяжение каждой цепи (нижней 6 и верхней1) производится автоматически гидронатяжителями 2 и 10. Гидронатяжители установлены в расточенные отверстия: нижний — в крышке цепи 20,чний — в головке блока цилиндров — и закрыты алюминиевыми крышками, закрепленными на крышке цепи и к головке цилиндров двумя болтами М 8 через паронитовые прокладки. Корпус гидронатяжителя через шумоизолирующую резиновую шайбу 3 упирается в крышку, а плунжер через башмак действует на не рабочую ветвь цепи.

Рабочие ветви цепей проходят через успокоители 15, 18и 19, изготовленные из пластмассы и закупленные двумя болтами М8 каждый: нижний 19 на переднем торце блока цилиндров, верхний 15 средний 18 — на переднем торце головки блока цилиндров.

Рис.

1 — клапан в сборе; 2 — запорное кольцо; 3 — плунжер; 4 — корпус; 5 — пружина; 6 — стопорное кольцо.

Гидротолкатель устанавливается на двигатель в «заряженном» состоянии, когда плунжер 3 удерживается в корпусе 4 с помощью стопорного кольца 6.

В рабочем состоянии гидронатяжитель «разряжен», когда стопорное кольцо 6 выведено из канавки в корпусе и не удерживает плунжер.


Рис.

1 — болт; 2 — стопорная пластина; 3 — ведущая звездочка; 4 — ведомая звездочка; 5 — передняя втулка вала; 6 -промежуточный вал; 7 — труба промежуточного вала; 8 — ведомая шестерня привода масляного насоса; 9 — гайка; 1С — ведущая шестерня привода масляного насоса; 11 — задняя втулка вала; 12 — блок цилиндров; 13 — фланец промежуточного вала; 14 -штифт.

Промежуточный вал (рис.) — стальной, двухопорный, установлен в приливах блока цилиндров, справа. Наружная поверхность вала углеродоазотирована на глубину 0,2—0,7 мм и термообработана.

Промежуточный вал вращается во втулках, запрессованных в отверстия в приливах блока цилиндров. Передняя 5 и задняя 10 втулки сталеалюминевые.

От осевых перемещений промежуточный вал удерживается стальным фланцем 13, который расположен между торцом передней шейки вала и ступицей ведомой звездочки 4с зазором 0,05— 0,2 мм и закреплен двумя болтами М8 к переднему торцу блока цилиндров.

Осевой зазор обеспечивается разницей размеров между длиной уступа на валу и толщиной фланца. Для повышения износостойкости фланец закален, а для улучшения приработки торцовые поверхности фланца шлифованы и фосфатированы.

На передний цилиндрический выступ вала установлена ведомая звездочка 4. Ведущая звездочка 3 цилиндрическим выступом устанавливается в отверстие ведомой звездочки 4, а ее угловое положение фиксируется штифтом 14, запрессованным в ступицу ведомой звездочки 4. Обе звездочки «напроход» крепятся двумя болтами 1 (М8) к промежуточному валу. Болты контрятся отгибом на их грани углов стопорной пластины 2.

На хвостовике промежуточного вала с помощью шпонки и гайки 9 закреплена ведущая винтовая шестерня 10 привода масляного насоса.

Свободная поверхность промежуточного вала (между опорными шейками) герметично закрыта тонкостенной стальной трубой 7, запрессованной в приливы блока цилиндров.

Клапаны приводятся от распределительных валов непосредственно через гидравлические толкатели 8 (рис), для которых выполнены направляющие отверстия в головке блока цилиндров.

Рис.

1 — впускной клапан; 2 — головка цилиндров; 3 — распределительный вал впускных клапанов; 4 — тарелка пружин клапана; 5 — маслоотражательный колпачок; 6 наружная пружина клапана; 7 — распределительный вал выпускных клапанов; 8 — гидротолкатель; 9 — сухарь клапана; 10 — выпускной клапан; 11 -внутренняя пружина клапана; 12 — опорная шайба пружин клапана.

Привод клапанов закрыт сверху крышкой, отлитой из алюминиевого сплава, с закрепленным с внутренней стороны лабиринтным маслоотражателем с тремя маслоотводящими резиновыми трубками. Крышка клапанов через резиновую прокладку и резиновые уплотнители свечных колодцев крепится к головке блока цилиндров восемью болтами диаметром 8 мм.

Сверху на крышке клапанов устанавливаются крышка маслоналивного отверстия и две катушки зажигания.

Клапаны изготовлены из жаропрочных сталей: впускной клапан — из хромокремнистой, выпускной изготовлен из хромоникельмарганцовистой стали и азотирован. На рабочую фаску выпускного клапана дополнительно наплавлен жаростойкий хромоникелевый сплав.

Диаметр стержня клапанов 8 мм. Тарелка впускного клапана имеет диаметр 37 мм, а выпускного 31,5 мм. Угол рабочей фаски обоих клапанов 45 30″. На конце стержня клапана выполнены выточки для сухарей 9 (см. рис 4.3.10) тарелки 4 пружин клапана. Тарелки пружин клапанов и сухари изготовлены из малоуглеродистой стали и подвергнуты поверхностному нитроцементированию.

На каждый клапан устанавливается по две пружины: наружная 6 с правой навивкой и внутренняя 11 — с левой. Пружины изготовлены из термически обработанной высокопрочной проволоки 1 подвергнуты дробеструйной обработке. Под пружины устанавливается опорная стальная шайба 12 Клапаны 1 и 10 работают в направляющих втулках, изготовленных из серого чугуна. Внутреннее отверстие втулок окончательно обрабатывается:осле их запрессовки в головку. Втулки клапанов снабжены стопорными кольцами, препятствующими самопроизвольному перемещению втулок в готовке.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем клапана, на верхние концы всех втулок напрессованы маслоотражательные колпачки 5, изготовленные из маслостойкой резины.

Детали клапанного механизма: клапаны, пружины, тарелки, сухари, опорные шайбы и маслоотражательные колпачки — взаимозаменяемы с аналогичными деталями двигателя автомобиля ВАЗ-21083.

Гидротолкатель стальной, его корпус выполнен в виде цилиндрического стакана, внутри которого размещен компенсатор с обратным шариковым клапаном. На наружной поверхности корпуса выполнена канавка и отверстие для подвода масла внутрь толкателя из магистрали головки цилиндров. Для повышения износостойкости наружная поверхность и торец корпуса толкателя нитроцементированы.

Гидротолкатели устанавливаются в расточенные в головке цилиндров отверстия диаметром 35 мм между торцами клапанов и кулачками распределительных валов.

Компенсатор размещен в направляющей втулке установленной и приваренной внутри корпуса гидротолкателя, и удерживается стопорным кольцом. Компенсатор состоит из поршня, опирающегося изнутри на донышко корпуса гидротолкателя, корпуса, который опирается на торец клапана. Между поршнем и корпусом компенсатора установлена пружина, раздвигающая их и тем самым выбирающая возникающий зазор. Одновременно пружина прижимает колпачок обратного шарикового клапана, размещенного в поршне. Обратный шариковый клапан пропускает масло из полости корпуса гидротолкателя в полость компенсатора и запирает эту полость при нажатии кулачка распределительного вала на корпус гидротолкателя.

Гидротолкатели автоматически обеспечивают беззазорный контакт кулачков распределительных валов с клапанами, компенсируя износы сопрягаемых деталей: кулачков, торцов корпуса гидротолкателя, корпуса компенсатора, клапана, фасок седел и тарелок клапанов.

Система смазки двигателя

Система смазки двигателя (рис.) — комбинированная: под давлением и разбрызгиванием. Система смазки включает: масляный картер 2, масляный насос 3 с приемным патрубком с сеткой и редукционным клапаном, привод маслонасоса, масляные каналы в блоке, головке цилиндров и в коленчатом валу, полнопоточный масляный фильтр 4, стержневой указатель 6 уровня масла, крышку 5 маслоналивной горловины, датчики давления масла 7 и 8.

Рис. 4.3.12.

1 — пробка сливного отверстия масляного картера; 2 -масляный картер; 3 — масляный насос; 4 — масляный фильтр; 5 — крышка маслоналивной горловины; 6 — стержневой указатель уровня масла; 7 — датчик указателя давления масла; 8 -датчик сигнализатора аварийного давления масла; I — к гидронатяжителю цепи привода распределительных валов.

Масляный насос шестеренчатого типа, установлен внутри масляного картера. Насос прикреплен к блоку цилиндров двумя болтами и держателем к крышке третьего коренного подшипника. Точность установки насоса обеспечивается посадкой корпуса в отверстие блока. Корпус 2 (рис.) насоса отлит из алюминиевого сплава, шестерни 7 и 5 имеют прямые зубья, изготовлены из металлокерамики (спеченного металлопорошка). Ведущая шестерня 1 закреплена на валике 3 штифтом. На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса. Ведомая шестерня 5 свободно вращается на оси 4, запрессованной в корпус насоса.

Рис.

1 — ведущая шестерня; 2 -корпус; 3 — валик; 4 — ось; 5 — ведомая шестерня; 6 — перегородка; 7 — приемный патрубок с сеткой.

Перегородка 6 насоса изготовлена из серого чугуна и вместе с приемным патрубком 7 крепится к насосу четырьмя болтами. Приемный патрубок отлит из алюминиевого сплава, в нем расположен редукционный клапан. На приемной части патрубка завальцована сетка.

Рис.

1 — валик привода масляного насоса; 2 — валик; 3 -:гдомая шестерня; 4 — прокладка; 5 — втулка; 6 — крышка; 7 — шпонка; 8 — ведущая шестерня; 9 — промежуточный вал.

На промежуточном валу с помощью шпонки 7 установлена и закреплена фланцевой гайкой ведущая шестерня 8. Ведомая шестерня 3 напрессована на валик 2, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни спрессована втулка 5, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 1, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы.

Сверху привод масляного насоса закрыт крышей 6, закрепленной через прокладку 4 четырьмя болтами.

Фильтр очистки масла. На двигателе устанавливается неразборный масляный фильтр 2101С-1012005-НК-2 (рис.) производства ПНТП «КОЛАН» (Суперфильтр).

При применении этих фильтров достигается высокое качество очистки масла, поэтому использование масляных фильтров других марок, в т. ч. и зарубежных, не предусмотрено.

Все основные отличия, для удобства сравнения, внесем в таблицу

Корпусные детали

Блок цилиндров

Чугунный

Алюминиевый с распределительным валом

Головка блока цилиндров

Шестнадцатиклапанная с распределительными валами для впускных и выпускных клапанов

Восмиклапанная

Газораспределительный механизм

Цепной привод, двухрядный, клапаны приводятся непосредственно от распредвала через гидротолкатели

Шестерёнчатый привод распределительного вала, клапаны приводятся через штанги

Система смазки двигателя

Комбинированная — под давлением и разбрызгиванием

Шестеренчатого типа

Шестеренчатого типа

Осуществляется парой винтовых шестерен от промежуточного вала

Парой винтовых шестерен от распределительного вала

замена датчика давления масла на автомобиле «Газель»

Система смазки ЗМЗ-406 состоит из указателя уровня масла, масляного насоса с маслоприемником, масляных каналов, масляного фильтра, редукционного клапана, фильтра очистки масла, масляного картера, крышки горловины для заправки масла, масляного радиатора, предохранительного клапана и запорного крана.

Система смазки двигателя ЗМЗ-406 — комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, поршневые пальцы, опоры распределительных валов, подшипники промежуточного вала и валика привода масляного насоса, гидротолкатели и винтовые шестерни. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от промежуточного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр. На указателе уровня масла имеются метки: высшего уровня «П» и низшего уровня «О». Уровень масла должен находится вблизи метки «П», не превышая ее.

К рабочим поверхностям масло может подаваться под давлением, разбрызгиванием и самотеком. Выбор способа подачи масла к той или иной детали зависит от условий ее работы и удобства подвода смазки. В автомобильных двигателях применяют комбинированную систему смазки, при которой к наиболее нагруженным деталям смазка подается под давлением, а к остальным деталям — разбрызгиванием и самотеком.

Путь масла от насоса к клапанному узлу ГРМ

Масляный насос шестеренчатого типа установлен внутри масляного картера и крепится к блоку цилиндров двумя шпильками. Корпус насоса изготовлен из алюминиевого сплава, крышка насоса из чугуна, шестерни насоса из металлокерамики. Ведущая шестерня закреплена на валу штифтом, ведомая вращается свободно на оси, запрессованной в корпус насоса.

Уплотняющая картонная прокладка толщиной 0.3 мм обеспечивает необходимый зазор между торцами шестерен и крышкой. К крышке крепится литой из алюминиевого сплава маслоприемник с сеткой. В корпусе насоса помещается редукционный клапан. Масло из насоса по каналам в блоке цилиндров и наружной трубке с левой стороны блока подводится к масляному фильтру.

Из масляного фильтра по каналам в блоке масло подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала, от коренных подшипников коленчатого вала по каналам в коленчатом валу масло подается к шатунным подшипникам, а от подшипников распределительного вала по каналам в головку цилиндров для смазки коромысел клапанов и верхних наконечников штанг.

Редукционный клапан плунжерного типа расположен в корпусе масляного насоса и отрегулирован на заводе установкой тарировочной пружины. Менять регулировку в эксплуатации не следует. Давление масла определяется указателем, датчик которого ввернут в масляную магистраль блока цилиндров.

Кроме того, система снабжена указателем аварийного давления масла, датчик которого ввернут в нижнюю часть корпуса масляного фильтра. Сигнализатор аварийного давления масла загорается при давлении 0.4…0.8 кгс/см 2 .

Привод масляного насоса осуществляется от распределительного вала парой винтовых шестерен. Ведущая шестерня — стальная, залитая в тело распределительного вала, ведомая — стальная, нитроцементированная, закреплена штифтом на валу, вращающемся в чугунном корпусе. На верхний конец вала надета и закреплена штифтом втулка, имеющая прорезь, смещенную на 1.5 мм в сторону для привода датчика распределителя зажигания. К нижнему концу вала шарнирно присоединен промежуточный шестигранный вал, нижний конец которого входит в шестигранное отверстие вала масляного насоса.

Вал в корпусе привода смазывается маслом, которое разбрызгивается движущимися деталями двигателя. Разбрызгиваемое масло, стекая по стенкам блока, попадает в прорезь — ловушку на нижнем конце хвостовика корпуса и через отверстие поступает на поверхность вала.

Отверстие под вал в корпусе имеет винтовую канавку, благодаря которой масло при вращении вала равномерно распределяется по всей его длине. Излишки масла из верхней полости корпуса привода по каналу в корпусе стекают обратно в картер. Шестерни привода смазываются струей масла, вытекающей из отверстия диаметром 2 мм в блоке цилиндров и соединенного с четвертой опорой распределительного вала, имеющей кольцевую канавку.

Фильтр очистки масла — полнопоточный, с картонным сменным элементом, расположен с левой стороны двигателя. Через фильтр проходит все масло, нагнетаемое насосом в систему. Фильтр состоит из корпуса, крышки, центрального стержня и фильтрующего элемента.

В верхней части центрального стержня расположен перепускной клапан, который при засорении фильтрующего элемента пропускает масло, минуя его, в масляную магистраль. Сопротивление чистого фильтрующего элемента 0.1…0.2 кгс/см2, перепускной клапан начинает перепускать масло при увеличении сопротивления в результате засорения фильтра до 0.6…0.7 кгс/см 2 .

Масляный радиатор служит для дополнительного охлаждения масла при эксплуатации автомобиля летом, а также при длительном движении на скоростях выше 100-110 км/ч. Масляный радиатор соединен с масляной магистралью двигателя при помощи резинового шланга через запорный кран и предохранительный клапан, которые установлены с левой стороны двигателя.

Положение ручки крана вдоль шланга соответствует открытому положению крана, поперек — закрытому.

Предохранительный клапан открывает проход масла в радиатор при давлении выше 0.7…0.9 кгс/см 2 . Масло из радиатора сливается по шлангу через крышку распределительных шестерен (с правой стороны двигателя) в картер.

Вентиляция картера двигателя закрытая, принудительная, действующая в результате разрежения во впускном трубопроводе и в воздушном фильтре. При работе двигателя на холостом ходу и на частичных нагрузках газы из картера отсасываются во впускную трубу, на полных нагрузках — в воздушный фильтр и впускную трубу.

Схема смазки на поперечном разрезе двигателя

Рисунок 7 — Поперечный разрез двигателя ЗМЗ 406 (схема смазки)

1 — масляный насос; 2 — масляный картер; 3 — перепускной клапан масляного насоса;

4 — термоклапан; 5 — центральная масляная магистраль; 6 — масляный фильтр;

7, 8, 10, 11, 12, 14, 17, 18, 19 — каналы подачи масла; 9 — штуцер термоклапана отвода масла в радиатор; 13 — крышка маслоналивного патрубка; 15 — рукоятка указателя уровня масла;

16 — датчик сигнализатора аварийного давления масла; 20 — коленчатый вал;

21 — стержневой указатель уровня масла; 22 — отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 — пробка слива масла

Наиболее полно оценить состояние масляного насоса 406.1011010-03 двигателя ЗМЗ-40524 автомобилей Газель и Соболь, позволяет проверка его на специальном стенде.

При низком в системе двигателя ЗМЗ-40524, возможной причиной которого могла послужить неисправность масляного насоса, насос необходимо разобрать и проверить техническое состояние его деталей. При проверке редукционного клапана убедиться, что его плунжер перемещается в отверстии приемного патрубка свободно, без заеданий, а пружина находится в исправном состоянии.

Затем проверить наличие дефектов на рабочей поверхности плунжера и отверстия приемного патрубка насоса, которые могут привести к падению давления в системе смазки и заеданию плунжера. При необходимости мелкие дефекты поверхности отверстия приемного патрубка устранить шлифованием мелкозернистой шкуркой, не допуская увеличения диаметра. Износ отверстия приемного патрубка под плунжер свыше размера диаметром 13,1 мм и плунжера менее размера наружного диаметра 12,92 мм не допускается.

В дальнейшем проверить ослабление пружины. Длина пружины редукционного клапана в свободном состоянии должна быть 50 мм. Усилие сжатия пружины до длины 40 мм должно быть 45+-2,94 Н (4,6+-0,3 кгс). При меньшем усилии пружина подлежит бракованию.

Если на плоскости перегородки имеется значительная выработка от шестерен, необходимо прошлифовать ее до устранения следов выработки, но до размера высоты перегородки не менее 5,8 мм. При значительных износах корпуса, шестерен, запрессованной в корпус насоса оси и других деталей следует заменить изношенную деталь или масляный насос 406.1011010-03 в сборе.

Размеры и зазоры сопрягаемых деталей масляного насоса 406.1011010-03, редукционного клапана и привода масляного насоса системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.
Порядок разборки масляного насоса 406.1011010-03 системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.

— Отогнуть усы каркаса сетки, снять каркас и сетку.
— Отвернуть три винта, снять приемный патрубок и перегородку.
— Вынуть из корпуса ведомую шестерню и валик с ведущей шестерней в сборе.
— Вынуть шайбу, пружину и плунжер редукционного клапана из приемного патрубка, предварительно сняв шплинт.
— Промыть детали и продуть сжатым воздухом.

Сборка масляного насоса 406.1011010-03 системы смазки двигателя ЗМЗ-40524 автомобилей Газель и Соболь.

— Установить плунжер, пружину, шайбу редукционного клапана в отверстие в приемном патрубке и закрепить шплинтом. Шайбу следует устанавливать, снятую при разборке насоса, так как она является регулировочной.
— Установить в корпус масляного насоса валик в сборе с ведущей шестерней и проверить легкость его вращения.
— Установить в корпус ведомую шестерню и проверить легкость вращения обеих шестерен.
— Установить перегородку, приемный патрубок и привернуть к корпусу тремя винтами с шайбами.
— Установить сетку, каркас сетки и завальцевать усы каркаса на края приемника масляного насоса.

Система смазки включает: масляный картер, масляный насос с приемным патрубком и редукционным клапаном, привод масляного насоса, масляные каналы в блоке цилиндров, головке цилиндров и коленчатом валу, полнопоточный масляный фильтр, стержневой указатель уровня масла, термоклапан, крышку маслоналивного патрубка, пробку слива масла, датчик аварийного давления масла и масляный радиатор.

Циркуляция масла происходит следующим образом. Насос 1 засасывает масло из картера 2 и по каналу блока цилиндров подводит его к термоклапану 4.

При давлении масла 4,6 кгс/см 2 происходит открытие редукционного клапана 3 масляного насоса и перепуск масла обратно в зону всасывания насоса, благодаря чему уменьшается рост давления в системе смазки.

Максимальное давление масла в системе смазки — 6,0 кгс/см 2 .

При давлении масла выше 0,7-0,9 кгс/см 2 и температуре выше 79-83 °С термоклапан начинает открывать проход потоку масла в радиатор, отводимый

через штуцер 9. Температура полного открытия канала термоклапана — 104-114 °С. Охлажденное масло из радиатора возвращается в масляный картер через отверстие 22. После термоклапана масло поступает к полнопоточному масляному фильтру 6.

Очищенное масло из фильтра поступает в центральную масляную магистраль 5 блока цилиндров, откуда через каналы 18 подводится к коренным подшипникам коленчатого вала, через каналы 8 — к подшипникам промежуточного вала, через канал 7 — к верхнему подшипнику валика привода масляного насоса и также подводится к гидронатяжителю нижней цепи привода распределительных валов.

От коренных подшипников масло через внутренние каналы 19 коленчатого вала 20 подводится к шатунным подшипникам и от них через каналы 17 в шатунах подается для смазки поршневых пальцев. Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.

От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода (см. рис. 1.21). Шестерни привода масляного насоса смазываются струей масла, разбрызгиваемой через отверстие в центральной масляной магистрали.

Рис. 1.18. Схема системы смазки: 1 — масляный насос; 2 — масляный картер;

3 — редукционный клапан масляного насоса; 4 — термоклапан; 5 — центральная масляная магистраль; 6 — масляный фильтр; 7, 8, 10, 11, 12, 14, 17, 18, 19 — каналы подачи масла; 9 — штуцер термоклапана отвода масла в радиатор; 13 — крышка маслоналивного патрубка; 15 — рукоятка указателя уровня масла; 16 — датчик сигнализатора аварийного давления масла; 20 — коленчатый вал; 21 — стержневой указатель уровня масла; 22 — отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 — пробка слива масла

Из центральной масляной магистрали масло через канал 10 блока цилиндров поступает в головку цилиндров, где по каналам 12 подводится к опорам распределительных валов, по каналам 14 — к гидротолкателям, по каналу 11 — к гидронатяжителю верхней цепи привода распределительных валов.

Вытекая из зазоров и стекая в масляный картер в передней части головки цилиндров, масло попадает на цепи, рычаги натяжных устройств и звездочки привода распределительных валов.

В задней части головки цилиндров масло стекает в масляный картер по отверстию головки через отверстие в приливе блока цилиндров.

Заливка масла в двигатель осуществляется через маслоналивной патрубок крышки клапанов, закрываемый крышкой 13 с уплотнительной резиновой прокладкой. Уровень масла контролируется по нанесенным на указателе 21 уровня масла меткам: верхнего уровня — «MAX» и нижнего — «MIN». Слив масла производится через отверстие в масляном картере, закрываемое сливной пробкой 23 с уплотнительной прокладкой.

Очистка масла осуществляется сеткой, установленной на приемном парубке масляного насоса, фильтрующими элементами полнопоточного масляного фильтра, а также центрифугированием в каналах коленчатого вала.

Контроль за давлением масла осуществляется по сигнализатору аварийного давления масла (контрольная лампа на панели приборов), датчик 16 которого установлен в головке цилиндров. Сигнализатор аварийного давления масла загорается при снижении давления масла ниже 40-80 кПа (0,4-0,8 кгс/см 2 ).

Ведущая шестерня 1 неподвижно закреплена на валике 3 с помощью штифта, а ведомая 5 свободно вращается на оси 4, запрессованной в корпусе 2 насоса. На верхнем конце валика 3 сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса.

Центрирование ведущего валика насоса осуществляется благодаря посадке цилиндрического выступа корпуса насоса в отверстии блока цилиндров.

Корпус насоса отлит из алюминиевого сплава, перегородка 6 и шестерни изготовлены из металлокерамики. К корпусу тремя винтами крепится литой из алюминиевого сплава приемный патрубок 7 с сеткой, в котором установлен редукционный клапан.

Рис. 1.19. Масляный насос: 1 — ведущая шестерня; 2 — корпус; 3 — валик; 4 — ось; 5 — ведомая шестерня; 6 — перегородка; 7 — приемный патрубок с сеткой и редукционным клапаном.

Редукционный клапан отрегулирован на заводе подбором шайб 3 определенной толщины. Менять регулировку клапана в эксплуатации не рекомендуется.

Рис. 1.20. Редукционный клапан: 1 — плунжер; 2 — пружина; 3 — шайба; 4 — шплинт

На промежуточном валу с помощью сегментной шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2. Ведомая шестерня 7 напрессована на валик 8, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована стальная втулка 6, имеющая

внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Сверху привод масляного насоса закрыт крышкой 4, закрепленной через прокладку 5 четырьмя болтами. Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.

Рис. 1.21. Привод масляного насоса: 1 — промежуточный вал; 2 — ведущая шестерня;

3 — шпонка; 4 — крышка; 5 — прокладка; 6 — втулка; 7 — ведомая шестерня; 8 — валик: 9 — шестигранный валик привода масляного насоса

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы для улучшения их износостойкости. Шестигранный валик изготовлен из легированной стали и углеродоазотирован. Валик привода

8 стальной, с местной закалкой опорных поверхностей токами высокой частоты.

ф.«Автоагрегат», г.Ливны или 406.1012005-02 ф.«БИГ-фильтр», г.С-Петербург.

Для установки на двигатель использовать только указанные масляные фильтры, которые обеспечивают высокое качество фильтрации масла.

Фильтры 2101С-1012005-НК-2 и 406.1012005-02 снабжены фильтрующим элементом перепускного клапана, снижающего вероятность попадания неочищенного масла в систему смазки при пуске холодного двигателя и предельном загрязнении основного фильтрующего элемента.


Рис. 1.22. Масляный фильтр: 1 — пружина; 2 — корпус; 3 — фильтрующий элемент перепускного клапана; 4 — перепускной клапан; 5 — основной фильтрующий элемент; 6 — противодренажный клапан; 7 — крышка; 8 — прокладка

Фильтры очистки масла 2101С-1012005-НК-2 и 406.1012005-02 работают следующим образом: масло через отверстия в крышке 7 под давлением подается в полость между наружной поверхностью основного фильтрующего элемента 5 и корпусом 2, проходит через фильтрующую штору элемента 5, очищается и попадает через центральное отверстие крышки 7 в центральную масляную магистраль.

При предельном загрязнении основного фильтрующего элемента или холодном пуске, когда масло очень густое и с трудом проходит через основной фильтрующий элемент, открывается перепускной клапан 4 и масло в двигатель проходит, очищаясь фильтрующим элементом 3 перепускного клапана.

Противодренажный клапан 6 препятствует вытеканию масла из фильтра при стоянке автомобиля и последующему «масляному голоданию» при пуске.

Фильтр 406.1012005-01 устроен аналогично представленным выше масляным фильтрам, но не содержит фильтрующего элемента 3 перепускного клапана.

Масляный фильтр подлежит замене при ТО-1 (каждые 10 000 км пробега) одновременно со сменой масла.

Предприятием-изготовителем на двигатели устанавливается масляный фильтр уменьшенного объема, который должен быть заменен при проведении технического обслуживания после пробега первой 1000 км на один из вышеуказанных фильтров.

давления. На двигателе термоклапан установлен между блоком цилиндров и масляным фильтром.

Термоклапан состоит из корпуса 3, отлитого из алюминиевого сплава, двух клапанов: предохранительного, состоящего из шарика 4 и пружины 5, и перепускного, состоящего из плунжера 1, управляемого термосиловым датчиком 2, и пружины 10; резьбовых пробок 7 и 8 с прокладками 6 и 9. Шланг подачи масла в радиатор подсоединяется к штуцеру 11.

Рис. 1.23. Термоклапан: 1 — плунжер; 2 — термосиловой датчик; 3 — корпус термоклапана; 4 — шарик; 5 — пружина шарикового клапана; 6 — прокладка; 7, 8 — пробка; 9 — прокладка; 10 — пружина плунжера; 11 — штуцер

От масляного насоса масло подается под давлением в полость А термоклапана. При давлении масла выше 0,7-0,9 кгс/см 2 шариковый клапан открывается и масло поступает в канал Б корпуса термоклапана Б к плунжеру 1. При достижении температуры масла 79-83 °С поршень термосилового элемента 2, омываемого потоком горячего масла, начинает перемещать плунжер 10, открывая путь потоку масла из канала Б к масляному радиатору.

Шариковый клапан предохраняет трущиеся детали двигателя от излишнего падения давления масла в системе смазки.

Страница 2 из 2

Редукционный клапан — плунжерного типа, расположен в приемном патрубке масляного насоса. Плунжер клапана стальной, для увеличения твердости и износостойкости наружной рабочей поверхности подвергнут нитроцементации.

Редукционный клапан отрегулирован на заводе подбором шайб 3 определенной толщины. Менять регулировку клапана в эксплуатации не рекомендуется.

Привод масляного насоса — осуществляется парой винтовых шестерен от промежуточного вала 1 привода распределительных валов.

На промежуточном валу с помощью сегментной шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2.

В верхнюю часть ведомой шестерни запрессована стальная втулка 6, имеющая внутреннее шестигранное отверстие.

В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Сверху привод масляного насоса закрыт крышкой 4, закрепленной через прокладку 5 четырьмя болтами.

Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы для улучшения их износостойкости.

Шестигранный валик изготовлен из легированной стали, и углеродоазотирован. Валик привода 8 стальной, с местной закалкой опорных поверхностей токами высокой частоты.

Масляный фильтр — на двигатель устанавливаются полнопоточные масляные фильтры однократного использования неразборной конструкции.

Фильтры 2101С-1012005-НК-2 и 406.1012005-02 снабжены фильтрующим элементом перепускного клапана, снижающего вероятность попадания неочищенного масла в систему смазки при пуске холодного двигателя и предельном загрязнении основного фильтрующего элемента.

Фильтры очистки масла 2101С-1012005-НК-2 и 406.1012005-02 работают следующим образом: масло через отверстия в крышке 7 под давлением подается в полость между наружной поверхностью основного фильтрующего элемента 5 и корпусом 2, проходит через фильтрующую штору элемента 5, очищается и попадает через центральное отверстие крышки 7 в центральную масляную магистраль.

При предельном загрязнении основного фильтрующего элемента или холодном пуске, когда масло очень густое и с трудом проходит через основной фильтрующий элемент, открывается перепускной клапан 4 и масло в двигатель проходит, очищаясь фильтрующим элементом 3 перепускного клапана.

Противодренажный клапан 6 препятствует вытеканию масла из фильтра при стоянке автомобиля и последующему «масляному голоданию» при пуске.

Фильтр 406.1012005-01 устроен аналогично представленным выше масляным фильтрам, но не содержит фильтрующего элемента 3 перепускного клапана.

Масляный фильтр подлежит замене при ТО-1 (каждые 10 000 км пробега) одновременно со сменой масла.

Термоклапан — предназначен для автоматического регулирования подачи

масла в масляный радиатор в зависимости от температуры масла и его давления. На двигателе термоклапан установлен между блоком цилиндров и масляным фильтром.

Термоклапан состоит из корпуса 3, отлитого из алюминиевого сплава, двух клапанов: предохранительного, состоящего из шарика 4 и пружины 5, и перепускного, состоящего из плунжера 1, управляемого термосиловым датчиком 2, и пружины 10; резьбовых пробок 7 и 8 с прокладками 6 и 9. Шланг подачи масла в радиатор подсоединяется к штуцеру 11.

От масляного насоса масло подается под давлением в полость термоклапана А. При давлении масла выше 0,7… 0,9 кгс/см шариковый клапан открывается, и масло поступает в канал корпуса термоклапана Б к плунжеру 1.

При достижении температуры масла 81 ± 2°C поршень термосилового элемента 2, омываемого потоком горячего масла, начинает перемещать плунжер 10, открывая путь потоку масла из канала Б к масляному радиатору.

Шариковый клапан предохраняет трущиеся детали двигателя от излишнего падения давления масла в системе смазки.

Двигатели ЗМЗ-4061, ЗМЗ-4063 карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием. Поперечный разрез — двигателя показан на рис.

Рис.

Основными конструктивными особенностями двигателя являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырёх клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным положением свечи. Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Блок цилиндров

Отливается из серого чугуна и составляет одно целое с цилиндрами и с верхней частью картера. Между цилиндрами имеются протоки для охлаждающей жидкости.

На верхней плоскости блока расположены десять резьбовых отверстий М14X1,5 для крепления головки блока цилиндров. В нижней части блока расположены, пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя болтами М 12×1,25. Торцы третьей крышки обрабатываются совместно с блоком для установки полушайб упорного подшипника. Крышки подшипников растачиваются в сборе с блоком, и поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме третьей, выбиты их порядковые номера («1», «2», «4», «5»)

К переднему торцу блока через паронитовые прокладки (левую и правую) крепится отлитая из алюминиевого сплава крышка цепей привода распределительных валов с резиновым сальником для уплотнения носка коленчатого вала.

К заднему торцу блока крепятся: шестью болтами Мб крышка с резиновым сальником для уплотнения заднего конца коленчатого вала.

Головка блока цилиндров

Отлита из алюминиевого сплава (общая для всех цилиндров). Впускные и выпускные каналы выполнены раздельно для каждого из шестнадцати клапанов и расположены: впускные — с правой, выпускные -с левой стороны головки.

Гнезда для клапанов расположены в два ряда относительно продольной оси двигателя. Каждый цилиндр имеет два впускных и два выпускных клапана. Стержни клапанов имеют наклон к продольной вертикальной плоскости головки цилиндров: впускные -17°, выпускные — 18°.

Седла и направляющие втулки всех клапанов вставные. Седла изготовлены из жаропрочного чугуна, направляющие втулки — из серого чугуна. Благодаря большому натягу при посадке седла в гнездо и направляющей втулки в отверстие головки, обеспечивается их надежная посадка.

Головка блока цилиндров крепится к блоку десятью болтами М14X1,5, Под головки болтов поставлены плоские стальные термоупрочненные шайбы. Между головкой и блоком в сборе с крышкой цепей устанавливается прокладка из асбестового полотна, армированного металлическим каркасом, покрытая графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

В верхней части головки блока цилиндров расположены два ряда опор под шейки распределительных валов — впускного и выпускного, в каждом ряду по пять опор. Опоры образованы головкой блока цилиндров и съемными алюминиевыми крышками. Передняя крышка является общей для передних опор впускного и выпускного распределительных валов, крепится к головке четырьмя, остальные крышки — двумя болтами М8. Правильное положение передней крышки обеспечивается двумя установочными штифтами-втулками, запрессованными в головку блока цилиндров.

Крышки опор растачиваются в сборе с головкой, и поэтому при ремонте их надо устанавливать на свои места.

Кривошипно-шатунный механизм

Поршни отлиты из высококремнистого алюминиевого сплава и термически обработаны. Головка поршня цилиндрическая. Днище поршня плоское с четырьмя цековками под клапаны, которые предотвращают касание (удары) о днище поршня тарелок клапанов при нарушении фаз газораспределения, вызванном, например, обрывом цепи привода распределительных валов.

В верхней части цилиндрической поверхности поршней проточены три канавки: в двух верхних установлены компрессионные кольца, а в нижней маслосъемное.

Поршневые кольца. Компрессионные кольца отлиты из чугуна. Верхнее кольцо имеет бочкообразную рабочую поверхность для улучшения приработки и покрыто слоем пористого хрома; рабочая поверхность нижнего кольца покрыта слоем олова толщиной 0,006—0,012 мм или имеет фосфатное покрытие, которое нанесено на всю поверхность, толщиной 0,002-0,006 мм. На внутренней поверхности нижнего компрессионного кольца имеется выточка. Это кольцо должно быть установлено на поршень выточкой вверх, к днищу поршня. Нарушение этого условия вызывает резкое возрастание расхода масла и дымление двигателя.

Маслосъемное кольцо сборное, трехэлементное, состоит из двух стальных кольцевых дисков и одного двухфункционального расширителя, выполняющего функции радиального и осевого расширителей. Рабочая поверхность кольцевых дисков покрыта слоем хрома.

Шатуны — стальные, кованые со стержнем двутаврового сечения. В поршневую головку шатуна запрессована тонкостенная втулка из оловянистой бронзы. Кривошипная головка шатуна разъемная.

Крышка кривошипной головки крепится к шатуну двумя болтами со шлифованной посадочной частью. Болты крепления крышек и гайки шатунных болтов изготовлены из легированной стали и термически обработаны. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов нельзя переставлять с одного шатуна на другой. Для предотвращения возможной ошибки на шатуне и на крышке (на бобышке под болт) выбиты порядковые номера цилиндров. Они должны быть расположены с одной стороны. Кроме того, пазы для фиксирующих выступов вкладышей в шатуне и крышке также должны находиться с одной стороны.

Вкладыши. Коренные и шатунные подшипники коленчатого вала состоят из тонкостенных вкладышей, изготовленных из малоуглеродистой стальной ленты, залитой тонким слоем антифрикционного высокооловянистого алюминиевого сплава. для шатунных подшипников.

Рис.

1 — звездочка коленчатого вала; 2 — гидронатяжитель нижней цепи; 3 — шумоизолирующая резиновая шайба; 4 -пробка; 5 — башмак гидронатяжителя нижней цепи; 6 — нижняя цепь; 7 -ведомая звездочка промежуточного вала: — ведущая звездочка промежуточного вала; 9 — башмак гидронатяжителя верхней цепи; 10 — гидронатяжитель верх ней цепи; 11 — верхняя цепь; 12 -установочная метка на звездочке; 13 — установочный штифт; 14 — звездочка распределительного вала впускных клапанов; 15 -верхний успокоитель цепи; 16 — звездочка распределительного вала выпускных клапанов; 17 — верхняя плоскость головки блока цилиндров; 18 — средний успокоитель цепи; 19 нижний успокоитель цепи; 20 — крышка цепи; М1 и М2 — установочные метки на блоке цилиндров.

В выпускной газопровод ввернут штуцер для подвода части отработавших газов к клапану рециркуляции.

Распределительные валы отлиты из чугуна. Двигатель имеет два распределительных вала: для впускных и выпускных клапанов. Профили кулачков распределительных валов одинаковые. Для достижения высокой износостойкости рабочая поверхность кулачков отбелена до высокой твердости при отливке распределительного вала.

Каждый вал имеет пять опорных шеек. Первая шейка имеет диаметр 42 мм, остальные — 35 мм. Валы вращаются в опорах, образованных алюминиевой головкой и алюминиевыми крышками, расточенных в сборе.

Кулачки по ширине смещены на 1 мм относительно оси гидравлических толкателей, что при работе двигателя придает толкателю вращательное движение. В результате этого уменьшается износ торца толкателя и отверстия под толкатель и делает его равномерным.

От осевых перемещений каждый распределительный вал удерживается упорным стальным термоупрочненным или пластмассовым фланцем, который входит в выточку крышки передней опоры в проточку на передней опорной шейке распределительного вала

Привод распределительных валов (рис) цепной, двухступенчатый. Первая ступень — от коленчатого вала на промежуточный вал, вторая ступень — от промежуточного вала на распределительные валы. Приводная цепь первой ступени (нижняя) имеет 70 звеньев, второй ступени (верхняя) — 90зеньев. Цепь втулочная, двухрядная с шагом 525 мм, На коленчатом валу находится звездочка из высокопрочного чугуна с 23-мя зубьями. На промежуточном валу находится ведомая звездочка первой ступени также из высокопрочного чугуна с 38-ю зубьями и ведущая стальная звездочка второй ступени с 19-ю зубьями. На распределительных валах установлены звездочки 14 и 16з высокопрочного чугуна с 23-мя зубьями. Звездочка на распределительном валу устанавливается на передний фланец и установочный штифт крепится центральным болтом М 12×1,25. Распределительные валы вращаются в два раза медленнее коленчатого. На торцах звездочки коленчатого вала ведомой.звездочки промежуточного вала и звездочках; распределительных валов имеются установочные метки, служащие для правильной установки распределительных валов и обеспечения заданных фаз газораспределения. Натяжение каждой цепи (нижней 6 и верхней1) производится автоматически гидронатяжителями 2 и 10. Гидронатяжители установлены в расточенные отверстия: нижний — в крышке цепи 20,чний — в головке блока цилиндров — и закрыты алюминиевыми крышками, закрепленными на крышке цепи и к головке цилиндров двумя болтами М 8 через паронитовые прокладки. Корпус гидронатяжителя через шумоизолирующую резиновую шайбу 3 упирается в крышку, а плунжер через башмак действует на не рабочую ветвь цепи.

Рабочие ветви цепей проходят через успокоители 15, 18и 19, изготовленные из пластмассы и закупленные двумя болтами М8 каждый: нижний 19 на переднем торце блока цилиндров, верхний 15 средний 18 — на переднем торце головки блока цилиндров.

Рис.

1 — клапан в сборе; 2 — запорное кольцо; 3 — плунжер; 4 — корпус; 5 — пружина; 6 — стопорное кольцо.

Гидротолкатель устанавливается на двигатель в «заряженном» состоянии, когда плунжер 3 удерживается в корпусе 4 с помощью стопорного кольца 6.

В рабочем состоянии гидронатяжитель «разряжен», когда стопорное кольцо 6 выведено из канавки в корпусе и не удерживает плунжер.


Рис.

1 — болт; 2 — стопорная пластина; 3 — ведущая звездочка; 4 — ведомая звездочка; 5 — передняя втулка вала; 6 -промежуточный вал; 7 — труба промежуточного вала; 8 — ведомая шестерня привода масляного насоса; 9 — гайка; 1С — ведущая шестерня привода масляного насоса; 11 — задняя втулка вала; 12 — блок цилиндров; 13 — фланец промежуточного вала; 14 -штифт.

Промежуточный вал (рис.) — стальной, двухопорный, установлен в приливах блока цилиндров, справа. Наружная поверхность вала углеродоазотирована на глубину 0,2—0,7 мм и термообработана.

Промежуточный вал вращается во втулках, запрессованных в отверстия в приливах блока цилиндров. Передняя 5 и задняя 10 втулки сталеалюминевые.

От осевых перемещений промежуточный вал удерживается стальным фланцем 13, который расположен между торцом передней шейки вала и ступицей ведомой звездочки 4с зазором 0,05— 0,2 мм и закреплен двумя болтами М8 к переднему торцу блока цилиндров.

Осевой зазор обеспечивается разницей размеров между длиной уступа на валу и толщиной фланца. Для повышения износостойкости фланец закален, а для улучшения приработки торцовые поверхности фланца шлифованы и фосфатированы.

На передний цилиндрический выступ вала установлена ведомая звездочка 4. Ведущая звездочка 3 цилиндрическим выступом устанавливается в отверстие ведомой звездочки 4, а ее угловое положение фиксируется штифтом 14, запрессованным в ступицу ведомой звездочки 4. Обе звездочки «напроход» крепятся двумя болтами 1 (М8) к промежуточному валу. Болты контрятся отгибом на их грани углов стопорной пластины 2.

На хвостовике промежуточного вала с помощью шпонки и гайки 9 закреплена ведущая винтовая шестерня 10 привода масляного насоса.

Свободная поверхность промежуточного вала (между опорными шейками) герметично закрыта тонкостенной стальной трубой 7, запрессованной в приливы блока цилиндров.

Клапаны приводятся от распределительных валов непосредственно через гидравлические толкатели 8 (рис), для которых выполнены направляющие отверстия в головке блока цилиндров.

Рис.

1 — впускной клапан; 2 — головка цилиндров; 3 — распределительный вал впускных клапанов; 4 — тарелка пружин клапана; 5 — маслоотражательный колпачок; 6 наружная пружина клапана; 7 — распределительный вал выпускных клапанов; 8 — гидротолкатель; 9 — сухарь клапана; 10 — выпускной клапан; 11 -внутренняя пружина клапана; 12 — опорная шайба пружин клапана.

Привод клапанов закрыт сверху крышкой, отлитой из алюминиевого сплава, с закрепленным с внутренней стороны лабиринтным маслоотражателем с тремя маслоотводящими резиновыми трубками. Крышка клапанов через резиновую прокладку и резиновые уплотнители свечных колодцев крепится к головке блока цилиндров восемью болтами диаметром 8 мм.

Сверху на крышке клапанов устанавливаются крышка маслоналивного отверстия и две катушки зажигания.

Клапаны изготовлены из жаропрочных сталей: впускной клапан — из хромокремнистой, выпускной изготовлен из хромоникельмарганцовистой стали и азотирован. На рабочую фаску выпускного клапана дополнительно наплавлен жаростойкий хромоникелевый сплав.

Диаметр стержня клапанов 8 мм. Тарелка впускного клапана имеет диаметр 37 мм, а выпускного 31,5 мм. Угол рабочей фаски обоих клапанов 45 30″. На конце стержня клапана выполнены выточки для сухарей 9 (см. рис 4.3.10) тарелки 4 пружин клапана. Тарелки пружин клапанов и сухари изготовлены из малоуглеродистой стали и подвергнуты поверхностному нитроцементированию.

На каждый клапан устанавливается по две пружины: наружная 6 с правой навивкой и внутренняя 11 — с левой. Пружины изготовлены из термически обработанной высокопрочной проволоки 1 подвергнуты дробеструйной обработке. Под пружины устанавливается опорная стальная шайба 12 Клапаны 1 и 10 работают в направляющих втулках, изготовленных из серого чугуна. Внутреннее отверстие втулок окончательно обрабатывается:осле их запрессовки в головку. Втулки клапанов снабжены стопорными кольцами, препятствующими самопроизвольному перемещению втулок в готовке.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем клапана, на верхние концы всех втулок напрессованы маслоотражательные колпачки 5, изготовленные из маслостойкой резины.

Детали клапанного механизма: клапаны, пружины, тарелки, сухари, опорные шайбы и маслоотражательные колпачки — взаимозаменяемы с аналогичными деталями двигателя автомобиля ВАЗ-21083.

Гидротолкатель стальной, его корпус выполнен в виде цилиндрического стакана, внутри которого размещен компенсатор с обратным шариковым клапаном. На наружной поверхности корпуса выполнена канавка и отверстие для подвода масла внутрь толкателя из магистрали головки цилиндров. Для повышения износостойкости наружная поверхность и торец корпуса толкателя нитроцементированы.

Гидротолкатели устанавливаются в расточенные в головке цилиндров отверстия диаметром 35 мм между торцами клапанов и кулачками распределительных валов.

Компенсатор размещен в направляющей втулке установленной и приваренной внутри корпуса гидротолкателя, и удерживается стопорным кольцом. Компенсатор состоит из поршня, опирающегося изнутри на донышко корпуса гидротолкателя, корпуса, который опирается на торец клапана. Между поршнем и корпусом компенсатора установлена пружина, раздвигающая их и тем самым выбирающая возникающий зазор. Одновременно пружина прижимает колпачок обратного шарикового клапана, размещенного в поршне. Обратный шариковый клапан пропускает масло из полости корпуса гидротолкателя в полость компенсатора и запирает эту полость при нажатии кулачка распределительного вала на корпус гидротолкателя.

Гидротолкатели автоматически обеспечивают беззазорный контакт кулачков распределительных валов с клапанами, компенсируя износы сопрягаемых деталей: кулачков, торцов корпуса гидротолкателя, корпуса компенсатора, клапана, фасок седел и тарелок клапанов.

Система смазки двигателя

Система смазки двигателя (рис.) — комбинированная: под давлением и разбрызгиванием. Система смазки включает: масляный картер 2, масляный насос 3 с приемным патрубком с сеткой и редукционным клапаном, привод маслонасоса, масляные каналы в блоке, головке цилиндров и в коленчатом валу, полнопоточный масляный фильтр 4, стержневой указатель 6 уровня масла, крышку 5 маслоналивной горловины, датчики давления масла 7 и 8.

Рис. 4.3.12.

1 — пробка сливного отверстия масляного картера; 2 -масляный картер; 3 — масляный насос; 4 — масляный фильтр; 5 — крышка маслоналивной горловины; 6 — стержневой указатель уровня масла; 7 — датчик указателя давления масла; 8 -датчик сигнализатора аварийного давления масла; I — к гидронатяжителю цепи привода распределительных валов.

Масляный насос шестеренчатого типа, установлен внутри масляного картера. Насос прикреплен к блоку цилиндров двумя болтами и держателем к крышке третьего коренного подшипника. Точность установки насоса обеспечивается посадкой корпуса в отверстие блока. Корпус 2 (рис.) насоса отлит из алюминиевого сплава, шестерни 7 и 5 имеют прямые зубья, изготовлены из металлокерамики (спеченного металлопорошка). Ведущая шестерня 1 закреплена на валике 3 штифтом. На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса. Ведомая шестерня 5 свободно вращается на оси 4, запрессованной в корпус насоса.

Рис.

1 — ведущая шестерня; 2 -корпус; 3 — валик; 4 — ось; 5 — ведомая шестерня; 6 — перегородка; 7 — приемный патрубок с сеткой.

Перегородка 6 насоса изготовлена из серого чугуна и вместе с приемным патрубком 7 крепится к насосу четырьмя болтами. Приемный патрубок отлит из алюминиевого сплава, в нем расположен редукционный клапан. На приемной части патрубка завальцована сетка.

Рис.

1 — валик привода масляного насоса; 2 — валик; 3 -:гдомая шестерня; 4 — прокладка; 5 — втулка; 6 — крышка; 7 — шпонка; 8 — ведущая шестерня; 9 — промежуточный вал.

На промежуточном валу с помощью шпонки 7 установлена и закреплена фланцевой гайкой ведущая шестерня 8. Ведомая шестерня 3 напрессована на валик 2, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни спрессована втулка 5, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 1, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы.

Сверху привод масляного насоса закрыт крышей 6, закрепленной через прокладку 4 четырьмя болтами.

Фильтр очистки масла. На двигателе устанавливается неразборный масляный фильтр 2101С-1012005-НК-2 (рис.) производства ПНТП «КОЛАН» (Суперфильтр).

При применении этих фильтров достигается высокое качество очистки масла, поэтому использование масляных фильтров других марок, в т. ч. и зарубежных, не предусмотрено.

Все основные отличия, для удобства сравнения, внесем в таблицу

Корпусные детали

Блок цилиндров

Чугунный

Алюминиевый с распределительным валом

Головка блока цилиндров

Шестнадцатиклапанная с распределительными валами для впускных и выпускных клапанов

Восмиклапанная

Газораспределительный механизм

Цепной привод, двухрядный, клапаны приводятся непосредственно от распредвала через гидротолкатели

Шестерёнчатый привод распределительного вала, клапаны приводятся через штанги

Система смазки двигателя

Комбинированная — под давлением и разбрызгиванием

Шестеренчатого типа

Шестеренчатого типа

Осуществляется парой винтовых шестерен от промежуточного вала

Парой винтовых шестерен от распределительного вала

Страница не найдена – Stephenson Equipment

Hoffer Paving (Джо и Джоуи Хоффер) со своим асфальтоукладчиком «Stars & Stripes»

Оборудование Stephenson и асфальтоукладчик LeeBoy’s Stars & Stripes Themed 8520B поднимает более 25 тысяч для кампании экстренной боевой службы Фонда Гэри Синиза COVID-19

Четверг, 16 июля 2020 г., в штаб-квартиру Stephenson Equipment в Гаррисберге, штат Пенсильвания, компания Hoffer Paving получила асфальтоукладчик Stars & Stripes и пожертвование в размере 25 150 долларов США.00 был представлен в поддержку Фонда Гэри Синиза.

Проведено небольшое социально дистанцированное мероприятие, в котором приняли участие друзья и члены семьи Stephenson Equipment, которые сделали возможным первый в истории асфальтоукладчик LeeBoy в стиле Stars & Stripes. Вместе с лидерами отрасли собрались службы экстренного реагирования, ветераны, медицинские работники, пожарные и полиция. «Мы хотели собрать вместе героев нашего сообщества, — сказал Чарли Уолш, исполнительный вице-президент по продажам и маркетингу компании Stephenson Equipment. «Поскольку наше пожертвование предназначено для поддержки кампании по оказанию экстренной помощи COVID-19 Фонда Синиз, мы хотели провести это небольшое мероприятие не только в ознаменование доставки асфальтоукладчика и пожертвования, но и дать возможность первым ответчикам рассказать о том, как это произошло. пандемия влияет на их ежедневный рабочий день.

Конгрессмен США и бригадный генерал Национальной гвардии в отставке Скотт Перри получил известие о доставке и хотел присутствовать на мероприятии. Перри сказал на мероприятии: «Если вы меня знаете, вы знаете, что я люблю оборудование, обычно, когда вы видите асфальтоукладчик, он покрыт асфальтом, это прекрасная возможность увидеть этот красивый асфальтоукладчик чистым». «Мы ценим лидерство Стивенсона, тяжелую работу Hoffer Paving и Фонда Гэри Синиза».

Компания Hoffer Paving из Аннвилля, штат Пенсильвания, впервые услышала об асфальтоукладчике «Stars & Stripes» от Скотта Шаца, территориального менеджера Стивенсона в их регионе.На мероприятии присутствовала тротуарная плитка Hoffer, и Линда Хоффер, выступая на мероприятии, упомянула своего мужа Джо, который начал бизнес в 2002 году, их сына Джоуи, второе поколение бизнеса и их сотрудников, «чья самоотверженность и тяжелая работа сделали Hoffer Paving то, что есть сегодня». Она также добавила: «Для нас большая честь, что компания Stephenson Equipment предложила нам асфальтоукладчик LeeBoy Stars & Stripes, мы были основаны в 2002 году, и Стивенсон был нашей компанией по производству оборудования с самого начала, а LeeBoy был нашим предпочтительным асфальтоукладчиком.

Стивенсон был дилером LeeBoy почти 30 лет, и два лидера отрасли уже объединялись таким образом, еще в 2016 году они вместе собрали и пожертвовали 100 000 долларов США Американскому онкологическому обществу в рамках своего «Проекта Pink Paver». Кристи Харрис, директор по маркетингу LeeBoy, присутствовала на мероприятии вместе с менеджером LeeBoy по северо-восточному региону Джимом Харкинсом. Кристи это отметила; «Когда Стивенсон обратился к нам с предложением об этом начинании, мы с гордостью сказали «да».

Еще не поздно сделать пожертвование. Если вы или ваша компания хотели бы стать частью этого захватывающего проекта асфальтоукладчика «Звезды и полосы», посетите страницу пожертвований и внесите свой вклад, чтобы общая сумма росла!
Чтобы сделать пожертвование, перейдите по ссылке: https://donate.garysinisefoundation.org/StephensonandLeeBoy. Подарки можно сделать в честь/памяти человека или организации, установив флажок посвящения в процессе онлайн-пожертвования.
В связи с продолжающимся распространением коронавируса (COVID-19) по стране Фонд Гэри Синиза предоставляет гранты лицам, оказывающим первую помощь, нуждающимся в средствах индивидуальной защиты, при ответе на вызовы службы поддержки COVID-19. Фонд также оказывает финансовую помощь медицинским работникам, военнослужащим, ветеранам, службам экстренного реагирования и их семьям, пострадавшим от нового коронавируса.

Слева направо Скотт Шац, территориальный менеджер SEI, и его жена Алисса Шац, врач-ассистент. для UPMC Pinnacle Health, Джо Хоффер, Линда Хоффер и Джоуи Хоффер из Hoffer Paving, Аннвилл, Пенсильвания, а крайний справа Чарли Уолш, исполнительный вице-президент по продажам и маркетингу компании Stephenson Equipment, держит чек на пожертвование в фонд Гэри Синиза, представленный на мероприятии. Ронни Хоффман (слева) менеджер по обслуживанию асфальтобетонного оборудования Stephenson Equipment вместе с Джо и Линдой Хоффер из Hoffer Paving. Ронни — специалист по LeeBoy и давний сотрудник SEI, который работал с Hoffer, когда они приобрели свой первый асфальтоукладчик LeeBoy в 2002 году.Чарли Уолш, исполнительный вице-президент по продажам и маркетингу компании Stephenson Equipment, нашел время, чтобы сфотографироваться с офицером полиции Механиксберга Джастином Шаттом и его партнером по K9 Марком на мероприятии. Была группа первых респондентов, чтобы отметить доставку и пожертвование. Мероприятие по доставке и пожертвованию асфальтоукладчика Stars & Stripes, проведенное в штаб-квартире Стивенсона в Гаррисберге, штат Пенсильвания, способствовало профилактике и распространению COVID-19 благодаря социальному дистанцированию и ношению масок. , а также в честь героев нашего сообщества, находящихся на переднем крае борьбы с этой пандемией.Конгрессмен США и бригадный генерал Национальной гвардии в отставке Скотт Перри (слева) обсуждает силу и важность семейных строительных предприятий, таких как Hoffer Paving, с сотрудниками SEI Скоттом Шацем (в центре слева) и Кайлом Хоффманом (в центре справа), а также с женой Скотта и медицинским работником Алиссой. Шац (крайний справа). На мероприятии присутствовали местные пожарные роты, подразделения скорой помощи и полиции.

Волга ГАЗ 31105 Крайслер Технические характеристики. Технические характеристики двигателя «Крайслер

»

05.04.2017

ГАЗ 31105 Волга, представитель российских автомобилей D класса. Автомобиль выпускался в 2004 — 2009 годах. Этот автомобиль по сути представляет собой рестайлинг ГАЗ 3110 и упрощенную версию ГАЗ 3102. С 2009 года выпуск данного автомобиля прекратился, в связи с тем, что современные реалии требуют серьезных изменений, и выпуск моделей не внесение каких-либо существенных изменений не допускается. По этой причине на рынке появилась Volga Siber, а не очередной рестайлинг старых моделей. Разобраться, какие двигатели и с какими характеристиками устанавливались на ГАЗ 31105 Волга, поможет наш сайт.

Двигатель Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 является преемником ЗМЗ-402. Его можно назвать совершенно новым двигателем, хотя разработчики ориентировались при его создании на SAAB B-234. У двигателя 16 клапанов, новый чугунный блок и верхнее расположение распределительных валов. Для двигателя характерно наличие гидрокомпенсаторов, что избавляет от необходимости регулировки клапанов. Цепь ГРМ, с необходимостью своевременной замены и регулярного контроля ее состояния, так как цепь ненадежна.Однако по сравнению с двигателем 402-М 406 двигатель можно считать прогрессом. Двигатель периодически модифицировался. В частности, это: ЗМЗ 4061.10 и ЗМЗ 4063.10, модификации карбюраторного типа, под 76 и 92 бензин соответственно. Кроме того, существует основная модификация, инжекторного типа для Волг и Газелей — ЗМЗ 4062.10.


Недостатки двигателя

В первую очередь необходимо отметить ненадежность цепи ГРМ, а именно натяжителей.Из-за проблем с натяжителями цепь периодически клинит. Из-за проблем с термостатом и карбюратором часто происходит перегрев двигателя. Значительный расход масла, еще одна проблема этих двигателей. Обращать внимание при этом следует на масляные кольца, сальники клапанов и лабиринтный отражатель. Нередки у двигателя и проблемы с тягой, причина чаще всего в катушках зажигания. Даже для двигателя характерны такие проблемы, как дифферент, стук двигателя, проблемы с электроникой и датчиками.Наконец, двигатель просто некачественной сборки, что тоже свойственно всему отечественному автопрому.

Возможности настройки двигателя

Атмосферный тюнинг, первое что можно попробовать на двигателе. Впуск, установка холодного впуска, ресивер с большим объемом, распил ГБЦ, доработка камер сгорания. Далее необходимо сделать увеличение диаметра каналов, отшлифовать, поставить соответствующий клапан. Кроме того, необходимо будет поставить приобретение соответствующих пружин и валов.Далее приобретение и установка кованых поршней, легких шатунов, облегченного коленвала, балансировка. В результате таких доработок можно добиться ориентировочной мощности в 200 л.с.

Второй вариант — установка турбины или компрессора. Здесь следует знать, что для уверенной переносимости высокого давления требуется усиленная клеящаяся поршневая группа для низкой степени сжатия. Турбина и компрессор позволят двигателю развивать мощность свыше 400 л.с.

Двигатель Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 можно смело назвать одним из самых массовых двигателей Волжского Автопрома.Помимо алюминиевого блока, двигатель отличается мокрыми чугунными гильзами и нижним расположением распределительного вала. Масляный насос и выпускной коллектор, а также ряд других элементов двигателя были доработаны. Двигатель ЗМЗ-402 можно назвать потолком в развитии двигателя газ 21, спроектированного еще в 50-х годах.

Со временем двигатель модифицировали путем создания новых модификаций.

  1. ЗМЗ 402.10, базовый и самый распространенный вариант.
  2. ЗМЗ 4021.10, двигатель с меньшей, по сравнению с базовым вариантом, степенью сжатия.
  3. ЗМЗ 4022.10, вариация с форкамейм-факельным зажиганием, другим ССС и модифицированным карбюратором. Конструкцию усложнили для повышения технических характеристик, экономичности и снижения токсичности. Однако полученный результат не совсем удовлетворил требованиям, и с 1992 года такие двигатели перестали выпускать.
  4. ЗМЗ 4025.10, модификация аналогична ЗМЗ 4021.10, для использования на автомобилях семейства Газель. 5. ЗМЗ 4026.10, модификация аналогична ЗМЗ 402.10, для использования на автомобилях семейства Газель.

Недостатки двигателя

Чаще всего на двигателе ЗМЗ-402 возникает проблема с задним сальником коленчатого вала. Он быстро изнашивается и теряет свои свойства, после чего необходимо менять сальниковую прокладку. Двигатель дергается и вибрирует на холостых. Кроме того, двигатель стучит, чтобы избежать периодической регулировки клапанов, проверки распредвалов и шатунных вкладышей. Наконец, двигатель подвержен перегреву из-за проблем с термостатом, помпой или воздушной пробкой в ​​системе охлаждения.Это далеко не все, но самые распространенные проблемы двигателя.

При этом движок довольно живой и простой. Хорошо переносит ремонт двигатель, детали для которого широко представлены на рынке.

Возможности настройки двигателя

Для получения большой мощности, не снижающей моторесурс, необходимо увеличение диффузора карбюратора до 26/30 мм, установка распредвала и прямоточного выхлопа с одинаковым диаметром по всей длине.Так можно получить около 130 л.с. Фрезеровка головки блока цилиндров до 93 миллиметров под повышенную степень сжатия добавит мощности.

Следующим вариантом является установка турбины или компрессора, однако, несмотря на эффективность этого способа, изрядно потраченный.

Есть и третий способ, это установка 1JZ-GTE. Двигатель 1JZ-GE/1JZ-GTE Самый распространенный вариант свапа для Волги. С установкой проблем не возникнет, только потребуется соответствующий сервис.Этот вариант отличается не только увеличением мощности, но и экономичностью, бесшумностью и надежностью работы.

Двигатель Волга/Газель ЗМЗ-405

Двигатель ЗМЗ-405 разработан на базе 406-го двигателя. Отличия двух двигателей в диаметре поршня, толщине межцилиндровых перемычек, щелях охлаждения. Да и в целом двигатели во многом похожи. Доработки привели к увеличению мощности и крутящего момента и соответствию стандарту Евро-3.

Периодически двигатель модифицировался, в результате появилось несколько вариаций.

  1. ЗМЗ 4052.10, базовая вариация, используемая на Волгах и Газелях.
  2. ЗМЗ 40522.10, вариация аналогична 4052.10, под нормы Евро-2, применяется для газелей и Волг.
  3. ЗМЗ 40524.10, Модификация аналогична 40522.10, под нормы Евро-3, ставится на Волгу.
  4. ЗМЗ 40525.10, аналог 40522.10, под нормы Евро-3. Ставьте на грузовые газели.
  5. ЗМЗ 4054.10, турбированный агрегат 405-й версии, со стальным коленвалом, клеевым поршнем и интеркулером. В общем дорогой одностерик, этот вариант не пользовался популярностью, да и проигрыш Тойоте 1JZ/2JZ проверен.

Недостатки двигателя

Проблемы двигателя ЗМЗ-405 аналогичны проблеме двигателя ЗМЗ-406, и описаны выше.

Возможности настройки двигателя

Тюнинг ЗМЗ-405 также аналогичен вариантам ЗМЗ-406. Следует отметить, что серьезный атмосферный тюнинг на таких двигателях не очень хорош с точки зрения соотношения цена/результат.Поэтому предпочтение лучше отдать тюнингу с помощью турбины.

Двигатель

Волга/Газель ЗМЗ-406

Волга/Газель ЗМЗ-402

Волга/Газель ЗМЗ-405

Производство

Марка двигателя

Годы выпуска

2000

Материал блока цилиндров

алюминий

Система снабжения

инжектор/карбюратор

карбюратор

инжектор

Количество цилиндров

Клапаны на цилиндр

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Объем двигателя, куб.см

Мощность двигателя, л.с./об. Мин.

100/4500
110/4500
145/5200

100/4500
90/4500

Крутящий момент, Нм/об.мин

177/3500
186/3500
201/4000

182/2500
172/2500

Экологические нормы

Масса двигателя, кг

185
185
187

Расход топлива, л/100 км
— город
— Русс
— Смешанный.

13,5

13,5

13,5
8,8
11,0

Расход масла, гр. / 1000 км

Моторное масло

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

5W-30
5W-40
10W-30
10W-40
15W-40

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

Сколько моторного масла

При замене лить, л

Замена масла проведена, км

10000
(выше 5000)

Рабочая температура двигателя, град.

Ресурс двигателя, тыс. км
— По данным завода
— По практике

150
200+

200
~200

150
250+

Тюнинг
— Потенциал
— без потери ресурса

600+
до 200.

~200
~120-130

Н.Д.
до 200.

Установлен двигатель

ГАЗ 3102.
ГАЗ 31029.
ГАЗ 3110.
ГАЗ 31105.
Газ Газель
ГАЗ Соболь

ГАЗ 2410.
ГАЗ 3102.
ГАЗ 31029.
ГАЗ 3110.
ГАЗ 31105.
Газ Газель
ГАЗ Соболь

ГАЗ 3102.
ГАЗ 31105.
Газ Газель
ГАЗ Соболь

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

На автосалоне во Франкфурте производитель Audi показал свой инновационный автомобиль с искусственным интеллектом: Trail Quattro.Концепт электромобиля не планируется запускать в серийное производство, а в остальном машина будет предназначена для туристических поездок, а одной из особенностей станет дрон вместо фар.

Автомобиль получил более четырех метров в длину, а ширина чуть больше двух метров при высоте 1,7 метра. По параметрам концепт уступает кроссоверу Q2, но превосходит конкурента по высоте и ширине. Модель оснащалась колесными дисками на 22 мм, а дорожный просвет составляет 340 мм.Технические характеристики позволяют машине без проблем проходить броды глубиной до 0,5 метра.

Вес концепта достигает 1,75 тонны, а каркас изготовлен из алюминия с использованием углеродного волокна и стали. У каждого колеса появился электродвигатель и аккумуляторная батарея к нему. Суммарная мощность достигает 320 л.с. и 1000 Нм крутящего момента. Максимальная скорость модели остановится на отметке 130 км/ч, а на электропробке она сможет проехать до 500 километров по асфальту или 250 километров по бездорожью.

Пять светодиодных матричных дронов будут выполнять функции фар, освещая автомобиль со всех сторон. Дополнительно внедорожник оснащен Audi Light Companion, фонарем для навигации и освещения салона в темное время суток.

7-кратный чемпион Формулы-1 Михаэль Шумахер покинул Францию ​​сразу после того, как они прошли курс лечения во французской больнице.

Об этом в эфире телеканала BFMTV рассказал корреспондент Le Parisien Жан-Мишель Декьежи.

«Шумахер был доставлен во Францию ​​9 сентября. На следующий день после этого он прошел курс лечения, а в ночь с 11 на 12 сентября его вывезли из Франции», — подчеркнул журналист.

По его предположениям, водители немецких автомобилей делали переливание крови с добавлением в нее стволовых клеток. Официальных комментариев относительно терапевтического курса нет.

Следует подчеркнуть, что в 2013 году Шумахер получил травму головы, в результате поездки на лыжах в Альпах.Повреждение было настолько серьезным, что из комы знаменитого автогонщика вывели только через полгода.

В настоящее время о состоянии Шумахера почти ничего неизвестно — в большинстве случаев это только слухи, так как члены семьи Рейнджеров отказываются от комментариев и никому не разрешают фотографировать.

В начале августа изменилось наказание для автомобилистов в случае, если они не уступят дорогу транспорту со спецсигналами. Тем не менее, в пробках иногда водители просто физически не могут пропустить скорую помощь, за что потом вынуждены платить штрафы.В ГИБДД объяснили, как действовать в таких ситуациях.

В соответствии с законом. Согласно изменениям в ч. 2 ст. 12.17 КоАП России ужесточается наказание для водителей, которые не проедут по дороге «скорой помощи», вместо штрафа в 500 рублей придется отдать 5000, а в ряде случаев это не лишение прав на один год, а не на три месяца, как это было раньше. В связи с тем, что за рулем часто возникают спорные ситуации, пояснили в ГИБДД.как именно действовать в некоторых случаях.

Почти три года (с 2006 по 2009 год) Горьковский автозавод выпускал модификацию автомобиля ГАЗ-31105 «Волга» с американским 2,4-литровым двигателем. Мотор Даймлер Крайслер. Об этом двигателе, его характеристиках и особенностях, а также об отдельной детали — коленчатом вале — рассказано в этой статье.

Общий вид Автомобили Волга с двигателем Крайслер

В начале 90-х годов прошлого века компания «Газ» проводила опыты по оснащению своих автомобилей двигателями иностранного производства, но они оказались не очень успешными, и в серию такие автомобили не пошли.И только спустя полтора десятилетия завод выпустил первую полноценную модель с зарубежным силовым агрегатом – в 2006 году ею стала «Волга» ГАЗ 31105, на которую устанавливался американский 2,4-литровый инжекторный двигатель от Daimler Chrysler.

Внешне обе машины практически не имели отличий, так как американский двигатель по габаритам мало чем отличался от «родного» ЗМЗ-406 (именно такие двигатели устанавливались в то время на ГАЗ-31105). поэтому новый Motor Easy стоял в моторном отсеке (правда, пришлось убрать одно из ребер жесткости) и требовал минимальных доработок автомобиля.

Из существенных изменений можно выделить установку нового сцепления (хотя коробка передач осталась такой же 5-ступенчатой, как на других «Волгах» и «Газелях»), изменение передаточных отношений в главной передаче и дифференциала ведущего моста, модернизация различных приводов под новый Мотор, изменение подвески двигателя, установка топливного насоса погружного типа и нового топливопровода, установка под КПП шумоизолирующего экрана и т.д. .Также модернизированная «Волга» получила новую приборную панель, однако на работе автомобиля это никак не сказалось.

ГАЗ-31105 с двигателем Крайслер выпускался до 2009 года, когда этот автомобиль был полностью снят с производства. Это была последняя модель легкового автомобиля, серийно выпускавшегося ОАО «ГАЗ», с тех пор новые «Волги» заводом не выпускаются, и планов по возобновлению их производства нет.

Интересно отметить, что «Волга» с двигателем Chrysler получила не слишком широкое распространение в нашей стране и за рубежом (автомобиль экспортировался в ряд ближневосточных стран, с которыми Россия традиционно «дружит»).Все дело в том, что ГАЗ-31105 с американским мотором был ненамного лучше модификаций с моторами ЗМЗ. Из преимуществ модификации с двигателем Chrysler можно выделить лучшие динамические характеристики и лучшую экономичность. Также американские моторы, особенно выпуска после середины 2007 года, обладают большей надежностью и ресурсом, но их цена несколько превышала цену силовых агрегатов СМЗ.

По остальным показателям, особенно по комфорту, удобству и безопасности, «Волга» с двигателем Chrysler осталась все той же старой Волгой.Поэтому покупатели не видели особого смысла переплачивать за российскую машину с американским мотором и сомнительными преимуществами.

Характеристики двигателя Chrysler установленного на ГАЗ-31105

Для модернизации автомобиля, ГАЗ выбрал проверенный временем и зарекомендовавший себя с лучшей стороны двигатель Chrysler 2.4L EDZ. Этот бензиновый мотор Daimler Chrysler выпускается с 1995 года, и почти за два десятилетия он использовался в качестве силовой установки на моделях Cirrus, Sebring и Pt Cruiser, моделях Dodge на моделях Chrysler, Dodge Stratus и Caravan, моделях Jeep Liberty и Wrangler, и модели Plymouth Voyager и Breeze.

Chrysler 2.4L EDZ — 4-цилиндровый рядный двигатель с системой многоточечного впрыска (впрыск), комплектуется двумя распределительными треями, расположенными в головке блока цилиндров (DOHC), и 16-ю клапанами (по 4 клапана на цилиндр). Рабочий объем двигателя – 2429 куб. см, мощность — 150 л.с.

Двигатель имеет ряд конструктивных особенностей. В частности, он комплектуется тонкостенным блоком цилиндров из чугуна и алюминиевой ГБЦ. Такое решение обеспечивает приемлемую массу двигателя при достаточно большом объеме — 179 кг (Мотор ЗМЗ-406 объемом 2280 куб.См. почти на десять кг тяжелее).

Из других особенностей необходимо выделить широкое использование пластиковых деталей (клапанная крышка, впускной коллектор и др.), наличие двух чугунных балансировочных валов, расположенных в нижней части двигателя, и ряд других решений. снижающие вибрации и уровень шума силового агрегата. Также для борьбы с резонансными явлениями в двигателе применен двухмассовый маховик, снабженный гасителем колебаний. Ту же задачу решает картер из двухслойной стали.

Привод валов осуществляется с помощью зубчатого ремня. Привод балансирных валов — с помощью цепи. Также двигатель рассчитан на установку насоса ГУР и компрессора кондиционера.

Работа двигателя обеспечивается электронным блоком управления. При поставке мотора на газ его оригинальный ЭБУ был перепрограммирован для достижения оптимальных для эксплуатации в России характеристик. Также двигатель подвергся ряду других изменений под российские условия, в том числе был установлен «газовский» топливный фильтр (хотя воздушный фильтр остался оригинальным) и другие комплектующие отечественного производства.

Интересно отметить, что, несмотря на свое американское происхождение, двигатель по современным меркам уже нельзя назвать экологически чистым — он изначально удовлетворял требованиям экологических норм Евро-2, а позже, с использованием каталитического нейтрализатора и некоторых других доработка, была «подогнана» под требования «Евро-3». Сегодня такие моторы устанавливаются лишь на некоторые трактора и дорожную технику.

Рассмотрим одну из самых ответственных частей. Крайслер двигатель 2.4Л ЭДЗ — коленвал, его особенности и сопутствующие проблемы.

Коленчатый вал 2,4-литрового двигателя Крайслер

Двигатель Chrysler 2.4L EDZ оснащен сложным коленчатым валом, конструкция которого обусловлена ​​как особенностями системы впрыска топлива, так и теми мерами, которые приняты для снижения вибраций и резонансных явлений. Конструкция коленчатого вала традиционна: он состоит из четырех шатунных и пяти родных шеек, соединенных между собой щеками. Родные шейки расположены на одной (центральной) оси, а на этой же оси находятся соединительные шарнирные шейки 1-го и 4-го цилиндров и шатунные шейки 2-го и 3-го цилиндров, их оси расположены под углом 180° относительно каждого разное.То есть конструктивно это стандартный коленчатый вал обычного четырехцилиндрового двигателя.

Однако вал имеет ряд особенностей. Во-первых, его щеки с противоположных сторон бортов имеют удлинители, играющие роль противовесов (всего восемь штук) — такое решение обеспечивает балансировку вала, компенсирующую массу шатуна. Во-вторых, во всех соединительных лепешках имеются масляные грязеотводы, закрытые пробками — они обеспечивают очистку масла от механических примесей под действием центробежных сил.В-третьих, все шейки подвержены простегиванию, что положительно сказывается на прочности голенища.

Со стороны фланца, к которому крепится маховик, на валу имеется демпфер (диск с квадратными зубьями и выемками), необходимый для работы датчика положения коленчатого вала (ДПКВ). С обратной стороны (у хвостовика) установлена ​​звездочка приводных агрегатов двигателя. Демпфер и звездочка съемные, при необходимости их можно демонтировать и заменить.

Коленчатые валы для Chrysler 2.Двигатель 4L EDZ производится американской компанией MOPAR, которая является подразделением Chrysler Group LLC. Оригинальные коленчатые валы имеют каталожный номер 4781643AA.

Неисправности коленчатого вала двигателя Chrysler

Конструктивно коленчатый вал «Крайслер» мало чем отличается от других валов, поэтому возникают те же неисправности, которые характерны для коленчатых валов вообще.

Чаще всего приходится бороться с износом шатунных и коренных шеек — в этом случае происходит притирка шеек (при которой устраняются глубокие борозды и восстанавливается геометрия шейки), и компенсировать при уменьшении диаметра используются вставки определенного ремонтного размера.Допустимое уменьшение диаметра шкива при шлифовании — 0,305 мм. При достижении максимально возможного ремонтного размера, а также при появлении трещин и других поломок коленчатый вал подлежит полной замене.

Также часто возникают проблемы, вызванные износом деталей, контактирующих с коленчатым валом. В частности, упорные полукольца подвергаются интенсивному износу, в результате чего увеличивается осевое смещение вала (осевой люфт). Осевое смещение также увеличивается из-за износа упорных поверхностей на коленчатом валу (упорный подшипник расположен на третьей коренной шейке, в центре вала).При чрезмерном износе упорные поверхности коленчатого вала заменяются.

Важно отметить, что наиболее остро проблема осевого смещения коленчатого вала находится у двигателей Chrysler 2.4L EDZ, выпущенных ориентировочно до середины 2007 года. Дело в том, что двигатель проектировался для совместной работы с АКПП, а при работе с МКПП вал испытывал постоянные осевые удары и смещения, что приводило к его интенсивному износу. В результате ресурс коленчатого вала без регулярной проверки и регулировки осевого смещения составил менее 100 тыс. км пробега, что для этой детали слишком мало.

В двигателях, устанавливаемых на «Волги» с середины 2007 по 2009 год, такой проблемы нет – их коленчатые валы Обладают значительным ресурсом и не доставляют проблем автовладельцу.

В целом двигатели Chrysler и их коленчатые валы обладают высокой надежностью и приемлемой ремонтопригодностью, поэтому оснащенные ими автомобили ГАЗ 31105 «Волга» надолго займут свое место на дорогах России.

«Прибывая в Нижний Новгород Из Мексики, мы уже рассказывали (СМ, 2006, № 1).5). Пришло время попробовать машину в деле. Но сначала мы еще раз остановимся на его самых важных отличиях.

«От лица» автомобиля не отличить. Только комбинация приборов более современная и симпатичная — выдает модификацию с импортным блоком. Такие же скоро появятся и на машинах с отечественными моторами. Правда, наполнение комбинаций для автомобилей с ЗМЗ-406 и Крайслер все равно будет разным.

Выбирая импортное «сердце», специалисты ГАЗ искали конструктивно и по размерам аналог ЗМЗ-406.Chrysler-DCC 2.4 L DOHC с нейтрализатором, легко закладываемый в Евро II, а в дальнейшем — и в Евро III, требовал минимум переделок. Максимальная унификация моделей выгодна производителям. Что ж, потребителю также не помешает «лишняя» версия, многие детали к которой подходят от базовой машины.

Конечно, мексиканский мотор не двойник заволжского даже по размерам. «американец» — выше. Поэтому с «изнутри» капота пришлось убрать среднюю часть ребра жесткости, а также поменять балку передней подвески.Первый — мелочь: новый капот, конечно, можно поставить на любую «Волгу», которая сойдет на конвейер. А вот модернизированная балка значительно уменьшила дорожный просвет: со 156 до 136 мм. Для «Волги», которая сейчас далеко не только городская — светская, а зачастую и загородная машина, это не очень хорошо. Ставил радовался балкам всех модификаций, пока не решил.

Все навесное оборудование Двигатель (стартер, генератор и т.д.), а также фильтры, блоки и датчики системы управления — оригинал.Погружной топливный насос — конструктивный аналог применяемого на машинах от 406-го, но развивает заметно большее давление: 400 кПа вместо 300. Конечно, изменилась и система градуировки, но резонатор и глушитель остались прежними.

Пока востребована, «Волга» будет продлевать жизнь модернизациям. Маленькое или серьезное, как установка двигателя Chrysler. Думаю, этот шаг способен сохранить поклонников нижегородских автомобилей, а может быть, даже увеличить их количество.

Волга ГАЗ 31105 с двигателем ЗМЗ-406 — много машин, увы, не очень современных, за небольшие деньги.

Низкая цена, конструкторские проработки, доступность запчастей и услуг.

Шумный двигатель, посредственная эластичность, ненадежность отечественных элементов системы управления двигателем.

«Волга» ГАЗ 31105 с двигателем «Крайслер» — шурша, тише, экономичнее.

Высокая динамика разгона, хорошая эластичность, более легкая педаль сцепления.

Малый дорожный просвет, непривычная ремонтникам конструкция.

Модель автомобиля Волга ГАЗ 31105.
Двигатель Крайслер 2,4 л.
Максимальная скорость, км/ч 178

Контроль расхода топлива * л/100 км:

При скорости 90 км/ч

При скорости 120 км/ч

Под городским циклом

Наименьший дорожный просвет, мм 136
Модель Крайслер 2,4L-DOHC
Тип А Бензин, четырехтактный впрыск
Количество и расположение цилиндров 4-рядный;
Диаметр цилиндров и ход поршня, мм 87,5/101
Рабочие цилиндры, л 2 429
Степень сжатия 9,47
Порядок цилиндров 1-3-4-2
Масса двигателя в сборе (с маховиком) 173.51
Мощность номинальная, кВт (л.с.), нетто по ГОСТ 14846 101 (137)
Максимальный крутящий момент, Дан\’М (кгс\’м), нетто по ГОСТ 14846 21 (21,5)
Топливо Бензин неэтилированный обычный 92, обычный 91
Направление вращения коленчатого вала (смотрим за шкивом) справа
Экологические нормы Евро 2, Евро 3

Особенности конструкции двигателя

Конструктивно DCC 2.Двигатель 4L DOHC близок к двигателям семейства ЗМЗ 406, что позволило адаптировать его для серийных автомобилей ГАЗ-31105/3102 «Волга», а также для автомобилей «Соболь/Газель». Однако по сравнению с двигателями ЗМЗ есть ряд отличий.

Двигатель имеет меньшую массу за счет применения чугунного тонкостенного блока цилиндров. При этом в конструкции блока предусмотрена замыкающая пластина-опорная плита, обеспечивающая повышенную жесткость агрегата, долговечность двигателя в целом и сводящая включение силового агрегата к возникновению резонансных колебаний в двигателе. диапазон рабочих частот.

Вопросам оптимизации конструкции двигателя, как источника вибраций и шума, уделяется очень большое внимание. Для снижения виброактивности в конструкции двигателя применены специальные уравновешивающие валы, которые уменьшают бесстрастность кривошипно-соединительного механизма, а также снижают вибрационную нагрузку на узел и опору двигателя, кронштейны навесного оборудования, впускной и выпускной коллекторов и устранить резонансные явления в трансмиссии от неуравновешенных сил инерции второго порядка, что повышает уровень комфорта автомобиля.

С этой же целью применен двухмасочный маховик со встроенным мощным гасителем колебаний, позволяющий свести к минимуму колебания и «рывки» в трансмиссии (что особенно неудобно для пассажиров при малой скорости движения автомобиля — например, маневрирование, разгон и торможение двигателем при движении в плотном городском транспортном потоке). Масляный поддон двигателя выполнен из двухслойной листовой стали, эффективно гасящей излучение механического шума двигателя.

Также в конструкции автомобиля применена новая более эффективная система отвода отработавших газов с каталитическим нейтрализатором и новые резиновые элементы в подвеске SVAC. Кроме того, под коробкой передач автомобиля применяется эффективный шумоизолирующий экран.

Для снижения внутренних потерь, увеличения долговечности, снижения массы двигателя используются поршни с уменьшенной высотой юбки и оптимизированной конфигурацией поршневых колец, пластиковый впускной трубопровод с гладкими впускными каналами, тонкостенный выпускной коллектор, пластиковая крышка клапана и другие современные решения.

Управление впрыском топлива и зажиганием осуществляется электронным блоком управления, с оптимизированным для условий эксплуатации алгоритмом управления, учитывающим температуру наружного воздуха, температуру аккумуляторной батареи и режим работы климатической установки автомобиля. Двигатель в составе автомобиля с запасом обеспечивает выполнение норм «Евро-2».

Для установки двигателя DaimlerChrySler 2.4l DOHC и двигателя Волги в двигатель Волги внесены некоторые изменения, в том числе:

  • — Изменена начальная конфигурация масляного поддона двигателя
  • — Изменение конфигурации ригеля No.2 («балки») подвески автомобиля
  • — поменять карданный вал редуктора
  • — Изменение расположения креплений на «Тележке» сцепления (для крепления сцепления на маховике двигателя)
  • — замена ведомого диска сцепления
  • — уменьшена жесткость диафрагменной пружины сцепления (для уменьшения усилия на педали сцепления)
  • — Применил новый картер сцепления и освободил Подшипник сцепления «плавающего» типа
  • — изменена подвеска двигателя
  • — Новые приемные и промежуточные трубы системы выпуска отработавших газов новый привод акселератора
  • — Введен новый жгут проводов двигателя к бортовой сети автомобиля
  • — топливный насос (погружного типа) с измененными характеристиками расхода и давления и регулятором давления в насосном модуле
  • — новая имитация топливной магистрали (без сливной магистрали) новая комбинация комбинации приборов с электронными устройствами.

Совместно с компанией «ДаймлерКрайслер» провели перекалибровку блока управления для использования в автомобиле Волга и создали оригинальную программу управления двигателем.

Газ Волга – настоящий долгожитель российского автопрома, ведь даже ГАЗ 31105 – это глубокая модернизация 24-й модели. Это именно та машина, которая до сих пор несет в себе советский дух за счет стран бывшего СССР. Старые Волги являются таким же символом СССР, как и . Проблема этого автомобиля в том, что реалии современных мегаполисов далеки от идеальных для его использования, а в глубинке и в небольших городах, где городской трафик не такой интенсивный, качественный бензин есть не везде, а ремонтопригодность важнее, чем наметившаяся управляемость Волги по-прежнему востребована.Волга ГАЗ 31105 выпускается с 2004 года и является модернизацией предыдущей Волги модели 3110. Сто пятую Волгу несколько раз собирались снять с производства, так как производство этого автомобиля не приносит ощутимой прибыли, Газель продает в шесть раз лучше! Когда ГидГаз. он заявил о прекращении выпуска ГАЗ 31105, на завод был составлен комплект писем, в которых говорилось, что «Волгу» нельзя снимать с производства. Руководство завода пошло навстречу народу и двигатель получил двигатель в рамках модернизации ВолгаКрайслер 2.4 литра — это был настоящий подарок для тех, кто хотел купить российский бизнес-седан. Оригинальные американские двигатели собирали в мексиканском городе Сальтильо, откуда на силовые установки они поставлялись на сборочные мощности газовых. Автомобили Craisler получили индекс 31105-501. Последняя существенная модернизация Волги произошла в 2007 году, рестайлинг в основном коснулся салона, но по меркам Газа масштаб обновлений весьма значителен! В этом обзоре мы рассмотрим технические характеристики различных модификаций ГАЗ 31105, нововведения внедренные в российский автомобиль в ходе обновлений, а так же рассмотрим данные обновления на фото.Важность последней модернизации «Волги» подчеркивает слоган «Разработано в Германии» — об этом ниже.

Внешний обзор ГАЗ 31105

Выпускается ГАЗ 31105 Волга в кузове седан, интересно, но российский бизнес-седан по габаритам вплотную приближается к представителям представительского класса, россиянка не сильно уступает по габаритам и превосходит ранее флагман — , то есть некоторые издатели и журналисты принадлежат к представительному классу.Мало кому известно, но кроме обычного 31105 существует его длинномерная модификация. База российского седана увеличена на целых 300мм. Задние двери удлинены на 150мм, что облегчает посадку. Удлиненная Волга получила обозначение ГАЗ 311055. От своего предшественника 31105 для него характерны так называемые каплевидные фары, придраться к ним можно за то, что сам рассеиватель фар сделан из прозрачного пластика, а не из стекла, пластик более податлив и быстрее схватывается.После того, как правительство России обязало автопроизводителей выпускать автомобили, соответствующие экологическим нормам Евро-2, Гасовы переделали выхлопную систему и программу управления двигателем. Внешне отличить «зеленую» Волгу сложно, но знаток модели увидит, что патрубок выхлопной системы диаметром 63мм больше, чем патрубок диаметром 53мм – что было использовано для ужесточения норм по экологии. Сразу отметим, что после экологической Модернизации Выхлопной Системы ГАЗ 31105.она удвоилась, что улучшило продувку в камерах сгорания, уменьшило сопротивление при выхлопе выхлопных газов и снизило токсичность. В 2007г.Газ. получил новую решетку радиатора, а также новые задние фонари с круглыми линзами, смотрите на фото, сверху фото дорестайлинговой машины (на автомобили выпущенные до 2007 года можно без проблем установить задние фонари с линзами). Сегодня пропорции тела россиянки, длинный капот и багажник стали классическими, для поворота Волги понадобится круг с минимальным диаметром 11.6м, это его минимальный радиус разворота. Волга с завода Обувь в Размерность шин: 195/65R15. Высокий профиль колеса положительно влияет на плавность хода и продлевает жизнь деталям подвески.

Салон и газовое оборудование

Комплектация и оснащение, а также удобство посадки за руль, у ГАЗ 31105 2004 года выпуска и ГАЗ 31105 2007г. года выпуска очень существенно отличаются. Если в Газ. первых годов выпуска, водитель ростом чуть выше 180см почти упирается головой в потолок, руль держится на коленях, а посадка и высадка неудобна из-за высоко поднятого кресла и в результате поисков посадочное отверстие, то в обновленной Волге, в обновленной Волге совсем другая ситуация.После 2007 года передние сиденья в Газ. были опущены ниже, что облегчило посадку, руль в газ. 2007 год можно настроить за угол и на вылет! Есть новая торпеда и карты дверей. Над элементами салона работали немецкие специалисты из организаций Edag и Horman Rawna. Насколько хорошо поработали немцы, можно посмотреть на фото салона, сверху фото дорестайлингового салона ГАЗ. Пластик мягкий и не скрипит. На руле Газ. было представлено управление штатной аудиосистемой Bloupunct.Аварийная кнопка находится на рулевой колонке перед приборами, последние тоже обновились и стали более читабельными, загляните. Газ. получил электропривод всех стекол, электрорегулировку и обогрев наружных зеркал. Возможна установка кондиционера. В нижней части центральной консоли есть два выдвижных подстаканника. Ручной тормоз можно затянуть прямо из салона, что очень удобно, так как позволяет владельцу не лезть под днище.В 2007г.Газ. получил общий ключ и для замков дверей с багажником и для замка зажигания. В новых дверных картах предусмотрена ниша для пластиковой бутылки. В целях улучшения эргономики рычаг КПП был сдвинут назад на 79 мм, вниз на 27 мм и оставлен на 86 мм. Переключатели передач стали более понятными и удобными. Можем назвать педали газа и тормоза, которые по-прежнему расположены на разной высоте. Задний диван широкий и соответствует стандартам бизнес-класса. Разработчики поработали над курением пассажиров заднего дивана, а в торец переднего подлокотника вмонтировали прикуриватель и пепельницу.Багажник на 500 литров поначалу может показаться вместительным, но на самом деле запаска, которая лежит на специальной подставке, не позволяет эффективно использовать объем багажника, однако, как показывает практика владельцев Волг, и даже водителей багажника такси достаточно.

Техническая часть и характеристики ГАЗ 31105

Chrysler 2. 4 L имеет маркировку EDZ. Мотор выпускается с 1994 года, затем четырехцилиндровый американский агрегат устанавливался на Dodge Caravan, Ghrysler Voyager и другие автомобили из штатов.На тонкостенном чугунном блоке установлена ​​алюминиевая головка с двумя распределительными валами и четырьмя клапанами на цилиндр. В нижней части моторного блока установлены два балансировочных вала, балансировочные валы приводятся в движение цепью, а привод ГРМ Chrysler осуществляется ремнем. Положительным моментом является то, что картер американского двигателя выполнен из двухлинейной стали — а это значит, что пробить его будет не так просто даже без защиты. Вопросы по надежности и долговечности могут вызвать клапанная крышка и впускной коллектор, обе детали выполнены из пластика, повторюсь — речь идет об американском двигателе.Распределительный впрыск также играет на увеличение мощности,137 лошадиных сил, что дает американский мотор, сравнимый с двигателем российского жеребца ЗМЗ. 406, но мотор американский более ходовой — 210н. Миномет. На Волгу с американским мотором ставится такой же топливный фильтр, как и на остальные, а вот масляный и воздушный фильтр уже другой, особенно для этого двигателя. Еще одним преимуществом американского агрегата, а точнее автомобиля с ним является то, что Волга с двигателем Chrysler комплектуется двухголовым маховиком, что способствует снижению вибраций.УстановкаЭДЗ. он не оборудован датчиком детонации, поэтому автомобиль не умеет самостоятельно регулировать угол зажигания, лучше лить 95-й бензин. Степень сжатия 9,47:1 теоретически позволяет 92-й, но при резком смешивании педалью газа слышен звонкий звук детонации. Набор в сто километров с американским двигателем Волга осуществляется за 12,8С, максимальная скорость ГАЗ 31105 с Chrysler Motor – 173 км.

Российский мотор ПВП 406. с инжекторной подачей топлива.Мощность — 135л.с, максимальная тяга — 198н.м, объем -2.3Литра, степень сжатия ниже чем у американского агрегата — 9.3:1. Также выпускался карбюраторный мотор объемом 2,5л – ЗМЗ 4021. Небольшой серией выпускался дизель газ 560.

Газ. с американским двигателем оснащается более длинной и быстроходной главной парой — 3,58, тогда как на ГАЗ 31105. с мотором ЗМЗ. 406 Передаточное число главной пары — 3,9.

Преимущество ГАЗ 31105 это беспомощная подвеска, которую больше не нужно шприцевать каждый месяц.Шкворневая подвеска более изношена, но по времени работы уступает подвеске с шаровыми опорами. ГАЗ 31105. получил стабилизаторы задней подвески, что также положительно сказалось на управляемости и курсовой устойчивости. Особенность американского мотора в том, что он сильнее выкладывается из моторного отсека, поэтому пришлось убрать среднюю кромку жесткости на крышке капота. Топливные насосы устанавливаются на Газ. с американскими моторами трясет бензин с большой силой, давление прокачки — 400 баллов, а не 300 баллов как на других модификациях.Максимальная скорость Волга с мотором Крайслер развивает на четвертой передаче, пятая предусмотрена для понижения оборотов при движении по трассе. ГрузоподъемностьГаз. Волга — 590кг. Дорожный просвет Волги с американским силовым агрегатом меньше, чем у других модификаций – 136мм, тогда как с мотором ЗМЗ 406 – 156мм.

Обратим внимание на технические характеристики ГАЗ 31105 Волга с двигателем 2.4ЭДЗ Крайслер.

Технические характеристики:

Двигатель: 2.4 бензин

Объем: 2429куб

Мощность: 137л.с.

Крутящий момент: 210 Нм

Количество клапанов: 16в.

Операционные индикаторы:

Ускорение 0–100 км: 12,8 с

Микропроцессорное зажигание (мпсз) вместо трамблера. Ремонт и техническое обслуживание автомобилей, двигателей и автоматических коробок передач Регулировка зажигания на двигателе 406

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, не нарушались фазы газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снимите крышку заливной горловины 1.

Снимите наконечники свечей зажигания 2 с прокладками 3 высоковольтных проводов и проводов.

Отсоединить шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Отвернуть болты 3 и снять пластиковый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.

Для этого проверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке.

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в вм.т. не проворачивать распредвалы, коленвал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

Что для иностранца смерть, то для русского находка. В любом ремонте есть определенные стандарты, которых придерживаются многие, но для тех, кто много делает своими руками, эти стандарты не писаны.Все дело в высокой стоимости соответствия этим стандартам. Покажу как можно подогнать подушки распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить подушки распредвала с одной головки на другую, так как они либо будут зажимать распредвал, либо распредвал будет в них болтаться. Этот метод можно применить к любой головке блока, где есть подушки распредвала, например, в двигателях ВАЗ.

Вот и пришлось немного повыпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя.Хозяин ездил на Газели и попросил заменить головку блока, на другую, которую купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно настроить, нужно только знать, как это сделать. В родной головке 406 двигателя была микротрещина из-за которой газы утекали в систему охлаждения.

Установка подушек распредвала

В первую очередь, перед установкой головки на двигатель, нужно проверить, как распредвалы прилегают к головке.Распредвал может защемить подушку, а может и ослабнуть, что приведет к ударам и стуку распредвала.

Уложить распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или люфт удобно закручивать болты звездочки. Только распределительные валы должны быть установлены без манжет клапанов (компенсаторов). Встаньте на подушки распредвала, попробуйте провернуть распредвал. Крутится уже хорошо, потом крутите подушки одну за другой, крутите подушку, проверяйте на вращение.

Таким способом можно узнать какая подушка прижимная а какая нет, если подушка заклинила распредвал, ослабьте ее, проверьте остальные. После этой процедуры вы знаете, какая подушка зажимает, а какая нет. Осталось поднять прижимную площадку распредвала и опустить ослабленную. Мне повезло, зажата была только одна подушка, самая первая и с одной стороны.

Фото. Ставим распредвалы в головку

Для того, чтобы освободить застрявшую подушку, нужна обычная бумага или металлический лист, с бумагой меньше проблем, так как она легко режется.

Фото. Распределительные валы прикручены болтами к головке со вставленной шпонкой для проверки вращения.

Ослабляем прижимную подушку, готовим бумажную подложку, кладем под подушку. Подтягиваем подушку и проверяем на герметичность, если распредвал начал вращаться, то все в порядке, но если опять зажимает, добавляем еще слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для размещения под подушкой.

После этой процедуры вы знаете, что под эту подушку нужно три листа бумажной подложки, а их кладете, когда будете ставить голову на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Лист бумаги, вставленный под накладку распределительного вала.

Итак, с прижимными подушками разобрались, теперь нужно проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, вырежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку.Если распредвал зажат, зазор отличный, если он легко вращается или бумага легко двигается вперед-назад, то придется опустить подушку до нужного зазора.

Фото. Проверьте люфт распределительного вала с помощью бумажной полоски.

Осталось опустить площадку распредвала, это можно сделать точильным камнем или разложив на ровной поверхности наждачную бумагу. На фото ниже показано, как опустить подушку ниже. Круговыми движениями в разные стороны можно шлифовать подушку о камень или наждачную бумагу, тем самым опуская ее.Натерли подушку, проверили и так до нужного зазора.

Фото. Опускаем подушку на точильный камень.

После установки головки на двигатель обязательно проверьте распредвалы на проворачивание, на всякий случай, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить не снимая головку с двигателя, такая необходимость бывает если в колодках распредвалов большой выход, распредвалы болтаются и стучат.Подушки придется подкладывать сюда.

Фото. Головка двигателя 406 снабжена ключом для проверки вращения распредвала, подложенным под подушку бумагой.

После проверки обрежьте лишнюю бумагу ножом.

Как видите, даже из таких несоответствий можно сделать хорошую головку, чтобы распредвалы работали как новые тихо и приятно.

Как установить установочные метки 406 двигатель

Метки ГРМ на 406 двигателе можно выставить двумя способами, первый по заводской инструкции, но у него сложнее и можно легко ошибиться.Так как метки на звездах нужно расположить по внешнему радиусу звезд.

Мой способ проще, показан на картинке ниже. Расположите метки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки находятся рядом, хорошо видна точность их совпадения.

В этот момент по ходу вращения коленвала цепь должна быть натянута, проверить можно так, после установки цепи по меткам провернуть коленвал против часовой стрелки на десять градусов.Распредвалы также поворачиваются против часовой стрелки до тех пор, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение меток звездочки.

Изображение. Метки ГРМ 406 двигатель

Что делать сорвана резьба под болт подушки?

Что делать, плакать можно, но слезами это не исправишь, можно нить нарезать покрупнее, а можно углубить нить и поглубже обрезать, этот вариант мне больше нравится, но тоже надо возьмите более длинный болт.Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубите отверстие под болт.

В головке 406 есть особенность, что отверстие ближе к центру можно просверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, то можно повредить маслонапорный канал. Или обрежьте резьбу в крайних отверстиях. Штатная резьба стандартная М8.

Фото. Похлопывания по голове.

Сборка 406 ЗМЗ, ремонт головки.Видео.

Горобинский С.В.

Чтобы двигатель работал в штатном режиме на автомобиле Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода может использоваться цепь или ремень. Достоинств и недостатков у каждого вида много, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Конструктивные особенности

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учитывать особенности этого двигателя.

Всего выделяют четыре фазы, в которых функционирует система газораспределения:

  1. Поступление топливной смеси в камеру сгорания.
  2. Цикл сжатия.
  3. Рабочий ход поршня — движение от верхней мертвой точки вниз.
  4. Выпуск выхлопных газов.

Для обеспечения максимальной эффективности и предотвращения повреждения клапана необходимо использовать привод.Металлическая цепь применяется на моторах ЗМЗ-406 и им подобных.

Но обязательно, чтобы распредвалы и коленвалы устанавливались по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подающими топливную смесь и выбрасывающими продукты сгорания в атмосферу.

Где находится цепь?

На двигателях ЗМЗ-406 метки есть на коленчатом и распределительном валах… Вращение от шкива коленчатого вала передается на шкивы распределительных валов. В конструкции привода есть специальный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубцов.

В результате нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит намного быстрее. Цепь приводит в движение насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания.От состояния цепи привода зависит функционирование сразу нескольких систем.

Признаки поломки газораспределительного механизма

К основным признакам неисправностей газораспределительного механизма относятся:

  • значительное падение мощности двигателя;
  • появление хлопков во впускном и выпускном коллекторах;
  • снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв. см).

Если неисправна цепь, то она начнет издавать характерный шум.Причиной поломки может быть неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. При этом происходит сильный износ шестерни на коленвале и распредвалах.В итоге придется ремонтировать мотор, заменять большинство элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно впрыскивая топливо и выпуская продукты сгорания. Старайтесь производить своевременно, следите за его состоянием. Периодичность технического обслуживания не реже одного раза в 80 тыс. км.пробег.

Чем дольше эксплуатируется автомобиль, тем сильнее растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. пробег. Если вдруг появились симптомы поломок, нужно отремонтировать систему газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

  1. Головки и трещотка.
  2. Накидные и рожковые ключи.
  3. Шестиугольники.
  4. Динамометрический ключ.
  5. Зубило и молоток.
  6. Съемники с двумя или тремя захватами.

Обязательно все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой — это позволит намного быстрее разобрать узлы.

Слив антифриза из системы

Сначала подготовьте емкости для слива жидкости. В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров.Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень сильное, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Для того, чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, повысив давление в системе.

Начальный этап разборки

  1. Снимите передний фартук и решетку радиатора.В том случае, если работы проводятся на Газель-Бизнес, необходимо открутить крепления по бокам и по центру.
  2. Демонтируйте все трубы, ослабив крепежные хомуты.
  3. При наличии гидравлического усилителя рулевого управления снимите ремень привода насоса.
  4. Снять ремень привода генератора, гидронасоса. Перед этим нужно снять его напряжение.
  5. Снимите клапанную крышку, отвернув все болты крепления. Обязательно складывайте их отдельно, чтобы не потерять при сборке.Обязательно держите крышку в чистом месте – недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
  6. Отвернуть крепления муфты привода крыльчатки вентилятора.
  7. Снимите рабочее колесо и муфту.
  8. Снимите жидкостный насос.
  9. Отсоедините и демонтируйте датчик на коленчатом валу.
  10. Поддон тоже снять.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепного привода ГРМ на двигателе Газель выглядят так:

  1. Откручиваем крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Они снимаются одинаково.
  2. Снимите корпус натяжителя.
  3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Будьте осторожны, чтобы не повредить сальник на коленчатом валу и прокладку головки блока цилиндров.
  4. После откручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Отвернуть болты крепления шестерни к фланцу распредвала (на двигателе ЗМЗ-406 их два).
  7. Отогнуть стопорную пластину, при этом необходимо удерживать от проворачивания промежуточный вал системы зажигания.
  8. Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.

При возникновении затруднений нужно снять резиновый уплотнитель, который находится между втулкой и шестерней.Демонтаж второй шестерни производится только двухстоечным съемником.

После снятия привода

После снятия цепи и вынимания ее нужно промыть. Лучше всего для этого использовать бензин. После избавления от загрязнения необходимо провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Этого увеличения длины более чем достаточно, чтобы нарушить синхронизацию клапанов.

Также необходимо обратить внимание на:

  1. Состояние втулки — при наличии износа, трещин и задиров необходимо заменить.
  2. Шестерни — если есть механические повреждения, сколы, то их тоже необходимо менять.
  3. Демпфер цепи — устанавливайте новые элементы при малейших повреждениях.
  4. Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.

Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сборка

Перед началом сборки нужно правильно выставить фазы.Для этого потребуется выполнить следующие манипуляции:

  1. Провернуть коленчатый вал, пока он не окажется в верхнем положении первой насечки.
  2. Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке.
  3. Установите демпфер, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни — коленвал и ведомую.
  6. Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Часть цепи рядом с демпфером должна быть натянута.
  8. Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

При ремонте обязательно используйте динамометрический ключ. Предельное усилие затяжки болтов 22/2,5 Н*м.

Обязательно согните стопорную пластину, чтобы предотвратить ослабление болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне.После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.

Установочные метки и затяжка

Для вращения распределительного вала необходимо использовать квадратный ключ. Вращая его по часовой стрелке, натяните цепь. При этом обязательно зафиксируйте положение коленвала и промежуточного вала – их вращение невозможно. Убедитесь, что метки на шкиве совмещены. Затем проделайте следующие манипуляции:

  1. Снимите шестерню с выпускного распредвала.
  2. Наденьте на него цепь.
  3. Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
  4. Убедитесь, что штифты вошли в отверстие на шестерне.
  5. Поверните распределительный вал по часовой стрелке, чтобы поддерживать правильное натяжение цепи.
  6. Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
  7. Установить шкив коленчатого вала и гидронатяжители . Момент затяжки резьбового соединения шкива коленчатого вала 105..129 Н*м. Чтобы облегчить затяжку, потребуется поставить автомобиль на ручник и включить пятую передачу.
  8. Затяните храповик.
  9. Установите крышку головки. На него также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производят с моментом 12 Н*м.
  10. Подсоединение выхода картерных газов.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, правильно выставлены метки ГРМ ЗМЗ-406, вы избавитесь от проблем с двигателем.Улучшится его приемистость, увеличится мощность, исчезнут посторонние звуки при работе.

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, не нарушались фазы газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять крышку маслозаливной горловины 1. Снять торцевые крышки свечей зажигания 2 с прокладками 3 высоковольтных проводов и проводов.Отсоедините шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Отвернуть болты 3 и снять пластиковый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.Для этого поверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке. При этом…

Метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в вм.т. не проворачивайте распределительные валы, коленвал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно мой старый знакомый на своей любимой ГАЗ 31105. посторонние шумы со стороны ГРМ, а так же повышенный расход и плохая приемистость, ругает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для мытья деталей.Я видел чистый двигатель только на новой Волге. Недаром говорят: «Если Волга не течет маслом, то ее нет». Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название.Он должен включать следующие ингредиенты:

  1. Два натяжителя цепи.
  2. Два гидравлических натяжителя цепи.
  3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
  4. Три направляющие цепи.
  5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
  6. Звездочки коленчатого и распределительного валов, вала промежуточного, ведомые и ведомые с фиксирующей пластиной.

Выглядит так.

А вот и сам пациент.

Под капотом действительно стоит двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Убираем жгут проводов в сторону.Запомните или зарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов крепления клапанной крышки и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.

Ослабляем болт на 13, натяжной ролик и откручиваем болт на 10, ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 под болт шкива проворачиваем коленвал по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка распредвала впускных клапанов должна быть заподлицо с верхней кромкой головки блока цилиндров.

Аналогично для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки.Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабляем хомуты патрубков насоса.

Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.

Снимаем кожух и сам гидронатяжитель.

То же самое и с нижним.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается.Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку ГРМ.

Открутите шестигранником винты верхнего демпфера и снимите его.

Аналогично со вторым. Он будет удален вместе с цепью.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки.Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Шестигранником открутить крепление натяжителя цепи и снять его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Лучше всего для этого подходит двулапый съемник.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет к новым звездочкам и наоборот.

Теперь, когда все, что нам мешало, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Приступаем к сборке

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижний демпфер, натяжитель и одеваем новую цепь.

Ставим звездочку на промежуточный вал, ставим метку. Согните края стопорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая сторона цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Ставим натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута, а метка звездочки находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой убеждаемся, что он разряжен.После разряда он вытолкнет отвертку и затянет цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно наденьте переднюю крышку, предварительно смазав прокладки и все прилегающие поверхности герметиком. Надеть чехол непросто, так как нужно держать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию.Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео много интересных моментов показано. Удачи на дороге. Не гвоздь, не палка.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили Газель — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки малогабаритных грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию.В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но в работе первой и второй камеры, отсечки, холостого хода, а также обогащения для режима холостого хода проблем не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для двигателя 406 совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения. чек об оплате.Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зуба.

Газораспределительная система.

В 406-й модификации двигатель выглядит так: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпускные клапаны, а левый распредвал — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой.Распределительные валы приводятся в движение коленчатым валом с помощью двух втулочных цепей.

Вид на правильную сборку в ВМТ такта сжатия с положением поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с линией на звездочке коленчатого вала (2 ), горизонтально расположенные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью головки блока цилиндров.

2. Метка установки (M2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Два недостающих углубления являются источником номеров зубов (15), причем нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь приступим к диагностике системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных блоков и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием каждого из цилиндров и датчика детонации.При повреждении датчиков блок моментально реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него работа двигателя невозможна.


Электронный блок управления (ЭБУ) Микас 5.4

МАР устанавливается на панель двигателя автомобиля — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 от Bosch), и подключается к дроссельному пространству во впуске коллектор двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению.Этот датчик выглядит как электронное дистанционное интегральное устройство с рабочей камерой из кремния и специального порошка, внутри которого находится образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально их механическому расположению. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления в пределах от 0,2 до 1,05 атмосфер и подключается с помощью трехштырьковой вилки к жгуту проводов.Изменение баланса тензометрического моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (МАД)

Для определения температуры двигателя на автомобиле устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также регулирует (РОС) в соответствии с измеренным значением температуры.Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на наружной оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.


Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма установлен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.3847 производства России или модель 0261210113 немецкой фирмы Bosch, которая подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления зазор между зубьями диска и датчиком составляет от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а количество циклового наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя. Эти угловые значения имеют дополнительную поправку в зависимости от температуры теплоносителя.Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания из-за каких-либо факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления произведет коррекцию SPE. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями.Кроме того, помимо управления зажиганием, в функции блока входит управление электромагнитным клапаном экономайзера принудительно-холостого хода, который при торможении автомобиля двигателем отключает подачу топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12.Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднестатистического» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для замеров может быть достаточно обычного осциллографа и мультиметра, но тем не менее диагностическим тестером можно будет выставить коррекцию УЗИП и проверить приводы.

Двигатель ЗМЗ 406

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

%PDF-1.5 % 2 0 объект /ModDate (D:20170718124638) /Creator (Adobe InDesign CC 2015 \(Windows\)) /Заголовок () >> эндообъект 4 0 объект > эндообъект 28 0 объект > /Цветное пространство > /XОбъект > /Свойства > /ProcSet [/PDF /текст /ImageC /ImageI] /ExtGState > >> эндообъект 5 0 объект > эндообъект 55 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > >> эндообъект 6 0 объект > эндообъект 57 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /C2_0 62 0 Р /TT1 41 0 Р /TT2 63 0 Р >> >> эндообъект 7 0 объект > эндообъект 64 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /T1_0 72 0 Р /TT2 73 0 Р >> >> эндообъект 8 0 объект > эндообъект 74 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /C2_0 62 0 Р /TT1 41 0 Р /TT2 40 0 ​​Р /TT3 63 0 Р >> >> эндообъект 9 0 объект > эндообъект 82 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > >> >> эндообъект 10 0 объект > эндообъект 87 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /TT2 38 0 Р >> >> эндообъект 11 0 объект > эндообъект 93 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /TT2 38 0 Р /ТТ0 > >> >> эндообъект 12 0 объект > эндообъект 96 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /TT2 40 0 ​​Р /ТТ0 > >> >> эндообъект 13 0 объект > эндообъект 101 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /TT2 38 0 Р /ТТ0 > >> >> эндообъект 14 0 объект > эндообъект 106 0 объект > /TT2 40 0 ​​Р /C2_0 108 0 Р /ТТ0 > >> /Цветное пространство > /XОбъект > /Свойства > /ProcSet[/PDF/текст/ImageC] /ExtGState > >> эндообъект 15 0 объект > эндообъект 112 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ0 > >> >> эндообъект 16 0 объект > эндообъект 118 0 объект > /C2_0 86 0 Р /ТТ1 > /TT2 134 0 Р >> /Цветное пространство > /Затенение > /Свойства > /ProcSet[/PDF/текст] /ExtGState > >> эндообъект 17 0 объект > эндообъект 139 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /C2_0 > /ТТ1 > /TT2 71 0 Р >> >> эндообъект 18 0 объект > эндообъект 169 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /ТТ2 > /ТТ0 > >> >> эндообъект 19 0 объект > эндообъект 176 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /ТТ2 > /ТТ0 > >> >> эндообъект 20 0 объект > эндообъект 180 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /ТТ2 > /ТТ0 > >> >> эндообъект 21 0 объект > эндообъект 182 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /ТТ2 > /ТТ0 > >> >> эндообъект 22 0 объект > эндообъект 184 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ0 > >> >> эндообъект 23 0 объект > эндообъект 186 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ0 > >> >> эндообъект 24 0 объект > эндообъект 188 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ1 > /TT2 38 0 Р /ТТ0 > >> >> эндообъект 25 0 объект > эндообъект 191 0 объект > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /ТТ0 > >> >> эндообъект 26 0 объект > эндообъект 193 0 объект > /Цветное пространство > /ExtGState > /ProcSet[/PDF/текст] /Шрифт > /C2_0 202 0 Р /TT0 41 0 Р >> >> эндообъект 194 0 объект > /Прямо [139.20000 120,85998 204,30000 131,09998 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 195 0 объект > /прямо [228.63000 120.85998 294.33000 131.09998 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 196 0 объект > /прямо [175.23000 111.85998 257.82999 122.09998 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 197 0 объект > /Rect [173.36000 44.35998 259.77000 54.59998 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 198 0 объект > /Rect [376.12000 101.53003 534.31999 118.53003 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 75 0 объект > /Прямо[203.16000 80,10000 287,26000 91,25000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 140 0 объект > /Rect [410.17001 696.74003 518.87001 709.28003 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 141 0 объект > /прямо [410.17001 668.84000 518.87001 681.38000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 142 0 объект > /прямо [410.17001 641.34000 518.87001 653.88000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 143 0 объект > /прямо [410.19000 558.83000 518.89000 571.37000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 144 0 объект > /Прямо [410.19000 531,33000 518,89000 543,87000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 145 0 объект > /прямо [410.19000 503.75004 518.89000 516.29004 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 146 0 объект > /Rect [444.00000 421.24000 518. 433.78000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 147 0 объект > /Rect [158.12000 696.74998 235.31999 709.28998 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 148 0 объект > /Rect [158.12000 668.85001 235.31999 681.39001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 149 0 объект > /Прямо [158.12000 641,35001 266,81999 653,89001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 150 0 объект > /Rect [158.12000 613.84000 266.81999 626.38000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 151 0 объект > /прямо [158.14000 586.34000 266.84000 598.88000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 152 0 объект > /прямо [158.14000 558.83000 266.84000 571.37000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 153 0 объект > /прямо [158.14000 531.33000 266.84000 543.87000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 154 0 объект > /Прямо [158.14000 503,75004 266,84000 516,29004 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 155 0 объект > /прямо [158.14000 476.25001 235.34000 488.79001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 156 0 объект > /Rect [158.14999 448.75001 235.34999 461.29001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 157 0 объект > /Rect [158.14999 421.25001 266.84999 433.79001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 158 0 объект > /Rect [158.14999 393.75001 266.84999 406.29001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 159 0 объект > /Прямо [158.14999 366,24000 266,84999 378,78000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 160 0 объект > /Rect [158.14999 338.74000 235.34999 351.28000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 161 0 объект > /прямо [158.17000 311.24000 235.37000 323.78000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 162 0 объект > /прямо [191.97000 283.74000 266.88000 296.28000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 163 0 объект > /прямо [158.17000 228.73002 235.37000 241.27002 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 164 0 объект > /Прямо [158.17000 201.23002 235.37000 213.77002 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 165 0 объект > /Rect [158.19000 173.72001 235.39000 186.26001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 119 0 объект > /Rect [457.51999 465.85999 534.71999 478.39999 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 120 0 объект > /Rect [457.51999 437.96000 534.71999 450.50000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 121 0 объект > /Rect [457.51999 410.46000 566.21999 423.00000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 122 0 объект > /Прямо [457.51999 382,96000 566,21999 395,50000 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 123 0 объект > /Rect [457.54001 355.44999 566.24001 367.98999 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 124 0 объект > /Rect [457.54001 327.94999 534.74001 340.48999 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 125 0 объект > /Rect [457.54001 300.44001 534.74001 312.98001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 126 0 объект > /прямо [491.34000 245.36002 566.25000 257.

] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 127 0 объект > /Прямо[491.35001 217,86002 566,26001 230,40002 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 128 0 объект > /Rect [457.54999 190.36997 534.74998 202.

] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 129 0 объект > /Rect [457.54999 162.86002 534.74998 175.40002 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 130 0 объект > /Rect [491.35001 135.36002 566.26001 147.

] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 131 0 объект > /Rect [457.54999 107.85001 566.24998 120.39001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 132 0 объект > /Прямо [457.57001 80.35001 566.27000 92.89001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 177 0 объект > /Rect [176.25000 718.39001 264.66000 731.14001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 178 0 объект > /Rect [429.95001 718.39001 518.36002 731.14001 ] /Граница [0 0 0 ] /Тип /Аннот >> эндообъект 38 0 объект > эндообъект 203 0 объект > эндообъект 205 0 объект > поток [email protected]ڔh3GK{2utLNk=~!X[Iw}{f)ҢLTVϙe\qnIBӝIȝ͘fxC

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
