Настроить сабвуфер: Как правильно настроить сабвуфер, статья. Портал «www.hifinews.ru»

Содержание

Как настроить сабвуфер на максимальную мощность?

Как настроить сабвуфер на максимальную мощность? Рекомендации от Presonus.

Добавление сабвуфера к вашей звуковой системе позволяет ей работать более эффективно, поскольку низкочастотный контент воспроизводится сабвуфером, а не полно диапазонной системой. Однако, если сабвуфер не настроен должным образом, общий звук становится мутным и нечетким. PreSonus собрали эту статью, чтобы охватить некоторые простые и эффективные советы по настройке и микшированию, которые помогут вам получить наиболее большую производительность и эффективное воспроизведение звука.

Настройка сабвуфера Aux-fed.
Большинство сабвуферов, включая сабвуферы PreSonus, обеспечивают пропускную способность для подключения полно диапазонных систем. Эта простая установка идеально подходит для мобильных DJ-приложений, потому что музыка уже в значительной степени оптимизирована для трехполосной звуковой системы. Но при добавлении большего микса и более чем пары живых микрофонов становится все более важным создать специальный микс только для вашего сабвуфера.

Причина этого проста: не каждый инструмент на сцене работает в диапазоне частот суббаса, который воспроизводится вашими сабвуферами. Это означает, что любой сигнал, воспроизводимый сабвуфером, является просто нежелательным шумом.

Возьмем, к примеру, вокальный микрофон. Типичный диапазон человеческого голоса составляет от 100 Гц до 3 кГц для основной гармоники, с высокими гармониками до 17 кГц. Очевидно, этот диапазон сужается для вокалистов мужского и женского пола; однако этот диапазон находится в пределах частотной характеристики хорошо спроектированной двусторонней АС. Другими словами, вам не нужен сабвуфер для воспроизведения любого сигнала, производимого человеческим вокалом.

PreSonus ULT18, например, воспроизводит частоты от 42 Гц до 150 Гц. Даже в самом верхнем диапазоне он будет воспроизводить только самые низкие вокальные частоты. Эти же частоты легко воспроизводятся двухполосной системой. Например, 12-дюймовый PreSonus ULT12 имеет диапазон от 55 Гц до 18 кГц.

Но живой микрофон улавливает не только предполагаемый сигнал. Обработка шума, взрывных звуков и утечки из низкочастотных инструментов, таких как бас-бочки и басовые усилители, — все это попадет в сабвуфер, если вокальный микрофон находится в миксе сабвуфера. Проблема в том, что эти нежелательные шумы искажают четкость суб-баса и делают микс мутным, снижая четкость и разборчивость.

Решение состоит в том, чтобы подключить ваши сабвуферы к выходу, отдельному от ваших основных фронтальных полно диапазонных колонок, чтобы обеспечить наиболее эффективное воспроизведение суббасов и низких частот. Пост-фейдерный выход микса Aux идеально подходит для этого, поскольку он обеспечивает независимый контроль уровня в системе сабвуфера и большую гибкость в отношении содержания басов в вашем миксе, при этом следуя приглушениям основного микса.

Создание микса aux для вашей системы сабвуфера аналогично созданию микса aux для напольного монитора, только вместо того, чтобы создавать микс для музыканта, вы будете создавать микс, используя инструменты, которые обеспечивают субэнергетический контент. Еще одно преимущество использования вспомогательного микса состоит в том, что если, например, вы хотите, чтобы бас-бочка работала громче в сабвуфере, вы можете повысить ее уровень только в сабвуфере.

Цифровые микшеры StudioLive Series III упрощают создание субмиксов, обеспечивая до 32 микшеров FlexMix. FlexMix можно настроить как вспомогательные миксы, подгруппы или матричные миксы. На экране настроек вашего субмикса просто включите Post, чтобы уровни отправки в субмикс соответствовали движениям основного фейдера.

StudioLive 64S делает еще один шаг вперед, предоставляя выделенную шину Main Mono с отдельными канальными отправками. Это не только позволяет вам создать свой собственный вспомогательный микс с подачей Aux, потому что выходные фейдеры Mono и Main Stereo сгруппированы, повышение или понижение мастер-фейдера управляет всей вашей фронтальной системой.

Стерео сети, моно сабвуферы.
Большинство сабвуферов по сути являются всенаправленными.

Это означает, что они излучают звук по всему кабинету, в том числе на сцене. Энергия сабвуфера может вызвать обратную связь на сцене и затруднить мониторинг. Кроме того, когда два сабвуфера расположены на каждой стороне сцены в традиционной стереофонической конфигурации, может происходить накопление энергии. В результате получается «переулок мощности», который создается за счет одновременного поступления энергии от каждого сабвуфера в фазе друг к другу. К сожалению, двигаясь влево или вправо от этого центрального суммирования, можно найти «переулки отмены».

По этой причине, независимо от того, используете ли вы один или семь сабвуферов, обычно рекомендуется использовать сабвуферы в монофоническом режиме, даже если ваша основная полно диапазонная система стерео или LCR. Это не только упрощает ваш суб-микс с дополнительным питанием, но также гарантирует, что один и тот же субчастотный контент воспроизводится одинаково.

Массивы сабвуферов.
При использовании более одного сабвуфера можно спроектировать систему, формирующую более направленную диаграмму направленности, которая удерживает энергию вне сцены и в аудитории, где она требуется больше.

Кардиоидная матрица с наземным стеком.
Для небольших помещений создание массива сабвуферов, уложенных на землю, — простой способ сфокусировать сабвуфер на аудиторию. Чтобы построить кардиоидную решетку, уложенную на землю, установите два сабвуфера — один поверх другого — так, чтобы верхний сабвуфер был направлен от аудитории к сцене.

Некоторые сабвуферы, такие как PreSonus AIR15s и AIR18s, предлагают предустановки, которые делают создание кардиоидной матрицы таким же простым, как выбор предустановки Cardioid на устройстве, обращенном в сторону от аудитории. Это меняет полярность и регулирует задержку таким образом, чтобы два сабвуфера серии AIR излучали по направленной кардиоидной диаграмме, что позволяет лучше контролировать низкочастотную энергию.

Кардиоидная матрица Endfire.


Массив endfire создается, когда сабвуферы устанавливаются в ряд спереди назад. Это фокусирует звук в направлении, обращенном к переднему динамику. Кардиоидные массивы сабвуферов Endfire обеспечивают шумоподавление за массивом примерно на 20 дБ больше, чем массив с заземлением, что делает их идеальными для ситуаций, когда требуется большая часть энергии сабвуфера, направляемой от сцены.

Сабвуферы серии PreSonus AIR также имеют предустановку для создания простого кардиоидного массива конечного разряда с двумя сабвуферами серии AIR. Для этого сначала разместите два AIR15 или два AIR18 вдоль оси, на которую вы хотите направить энергию сабвуфера, расположив их так, чтобы расстояние от решетки переднего сабвуфера до решетки заднего сабвуфера составляло 1.5 метра.

На заднем кабинете выберите предустановку Endfire. Ваши два сабвуфера серии AIR теперь будут излучать по направленной кардиоидной диаграмме направленности, что позволит вам лучше контролировать низкочастотную энергию с лучшим отклонением от оси.

Настройка вашего микса на успех.
Итак, вы создали Aux-fed саб-микс и, возможно, даже массив кардиоидных сабвуферов, но ваш микс все еще нечеткий. Как и все в аудио, даже самые звучащие акустические системы не смогут полностью реализовать свой потенциал, если микс будет неправильным.

Цифровые микшеры StudioLive Series III предоставляют несколько полезных инструментов, которые сделают ваш суб-басовый контент серьезным.

Сайдчейн компрессора.
Сайдчейн позволяет снизить уровень одного источника входного сигнала, чтобы освободить место для другого. Например, в некоторых случаях синтезаторная басовая линия или загруженная партия бас-гитары мешают присутствию бас-бочки в миксе. В этом приложении вы примените компрессор к бас-каналу, используя канал бас-бочки в качестве ключевого источника. Теперь каждый раз, когда звучит бочка, канал баса будет сжиматься, уменьшая динамический диапазон и позволяя бочке пробивать басовую линию. Цифровые микшеры StudioLive Series III позволяют использовать любой входной канал в качестве сайдчейна для компрессора, гейта или обоих для максимальной звуковой эффективности.


Параллельная обработка.
Параллельная обработка — еще один полезный инструмент для лучшего моделирования звука инструмента, который не прорезает микс должным образом. Цифровые микшеры StudioLive Series III оснащены надежной цифровой матрицей коммутации, которая позволяет подключать любой вход к любому каналу.
В этом примере давайте подключим наш канал бас-бочки к двум отдельным каналам.

Популярным методом параллельной обработки является обработка одного канала для сустейна и высоких-низких частот, а другого для атаки и панча.

На канале 1 включите медленную атаку на компрессор с быстрым релизом. Это позволит начальному переходному процессу оставаться несжатым, подчеркнув атаку бочки, чтобы она могла пробить микс. Это подавит низкочастотный резонанс бас-бочки и сделает ее звучание тоньше и слабее, чем обычно требуется от бас-бочки. Но это нормально; мы вернем это через минуту. Используйте шумоподавитель и эквалайзер, чтобы сосредоточиться на частотном диапазоне этой начальной атаки, чтобы сделать ее как можно более узкой.

На канале 2 используйте быструю атаку на компрессор и настройте релиз по вкусу. Это увеличит полноту бочки, но смягчит атаку. Используйте свой эквалайзер для усиления низких частот.

Теперь смешайте два канала вместе, смешав мощную атаку на канале 1 с жирными низами на канале 2, создав идеальный звук бочки.

Хроники Магнитолы — Полезные советы. Секреты музыкального баса. Пособие по настройке сабвуфера для начинающих

Про автомобильные сабвуферы в нашем журнале рассказано уже немало — и как выбрать подходящий динамик, и как сделать для него правильный корпус. Но один важный вопрос упоминался лишь вскользь — это настройка. К нам нередко приходят письма вроде «я все сделал, а оно все равно как надо не играет». Итак, давайте разберемся, что нужно переключить и подкрутить, чтобы саб заиграл как надо.

Что такое бас вообще?

Но перед тем, как сразу же кидаться крутить ручки и щелкать переключателями, давайте немного проясним, а что же вообще представляет собой бас как таковой. Динамик своим колеблющимся диффузором создает чередование сжатий и разрежений воздуха. Принято считать, что среднестатистический человек воспринимает такие воздушные колебания именно как звук, если они происходят с частотами от 16-20 раз в секунду до 14-18 тысяч раз в секунду. То есть, от 16-20 герц до 14-18 килогерц. Так вот, басом считается самый нижний диапазон этих звуковых колебаний — примерно от 20 до 150 Гц. Именно с такими частотами колеблются диффузоры сабвуферов и мидбасовых динамиков. Обычно говорят, что колебания до 50 Гц — низкий бас, 50-100 — средний бас, а 100-150 — верхний бас (хотя деление это весьма условное и приблизительное).

ПОМНИТЕ, ЧТО ЗАДАЧА САБВУФЕРА — НЕ ПЕТЬ ГОЛОСОМ, А ВОСПРОИЗВЕСТИ ЛИШЬ САМЫЕ НИЗКИЕ ЧАСТОТЫ. МУЗЫКУ ДОЛЖНЫ ИГРАТЬ ОСНОВНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ (ФРОНТАЛЬНЫЕ ИЛИ ВМЕСТЕ С ТЫЛОВЫМИ), А САБ — ЛИШЬ ПРИДАВАТЬ ЗВУКУ НЕОБХОДИМУЮ МАССИВНОСТЬ И ОСНОВАТЕЛЬНОСТЬ

КСТАТИ
Настраивая бас, полезно знать, какая область частот в звуке за что отвечает. Для примера возьмем ударную установку: область частот в районе 40 Гц определяет глубину и мягкость удара, в районе 63 Гц — увесистость, тяжесть удара, область около 80 Гц — твердость удара. В звуке бас-гитары или контрабаса частоты в области 40 —50 Гц определяют массивность инструмента, а в области 100 Гц — плотность, упругость баса.

Что мы слушаем?

Но физика процесса, давайте теперь посмотрим на все это дело с музыкальной стороны. Для начала возьмем рэп, хип-хоп или дабстеп. Чернокожие парни особенно любят низкий, утробный бас на грани инфразвука, заставляющий вибрировать все потроха. Так вот, такой „кишкотряс» — это звуки с частотами в районе 30-50 Гц. Возможно, вы удивитесь, но это, пожалуй, единственные жанры, которые требуют полноценного воспроизведения столь низких частот, во всех остальных музыкальных жанрах такой глубокий бас не несет какой-то серьезной информативности.
Например, если взять музыку с „живыми» инструментами, то в ней практически вся информативная составляющая и энергетика баса сосредоточена в области частот выше 40 Гц. К примеру, бас-гитара. Звук ее струн состоит не только из основных тонов, но и из обертонов — гармоник от основного тона, которые имеют более высокие частоты. Именно по их характеру мы и отличаем звучание, например, бас-гитары Маркуса Миллера от, скажем, бас-гитары Клиффа Бертона, даже если они попытались бы наиграть одну и ту же мелодию в одинаковой тональности. Именно обертона имеют в звуке большинства инструментов самую высокую информативность. Или взять, к примеру, динамичную электронную музыку — бодрый клубнячок. Классика хауса и транса — это звук драм-машин Roland TR-909 и TR-808, и их частотный спектр тоже лежит отнюдь не в самой глубокой басовой области — 40-100 Гц.

ЕСЛИ САБВУФЕР БУДЕТ ПЛОХО СОГЛАСОВАН С МИДБАСОМ, ПРОИЗОЙДЕТ „РАСЛОЕНИЕ» БАСА, ЗВУЧАНИЕ ПОТЕРЯЕТ И ДРАЙВ, СОЧНОСТЬ, ЭМОЦИОНАЛЬНОСТЬ. ЕСЛИ ЭТО „ЖИВОЙ» ИНСТРУМЕНТ, ТО ПОСТРАДАЕТ НАТУРАЛЬНОСТЬ ЕГО ЗВУЧАНИЯ. В ЭЛЕКТРОННОЙ МУЗЫКЕ МЫ ПОЛУЧИМ НЕ ПЛОТНЫЙ БАСОВЫЙ РИТМ, А ЛИБО ВЯЛОЕ УХАНЬЕ, ЛИБО НАПРОТИВ — ГУЛКУЮ КОЛОТУШКУ, ОТ КОТОРОЙ ЧЕРЕЗ 10 МИНУТ НАЧНЕТ БОЛЕТЬ ГОЛОВА. В ХУДШЕМ СЛУЧАЕ САБ БУДЕТ ВОСПРИНИМАТЬСЯ ВООБЩЕ ИГРАЮЩИМ ОТДЕЛЬНО, КАК БЫ САМ ПО СЕБЕ.

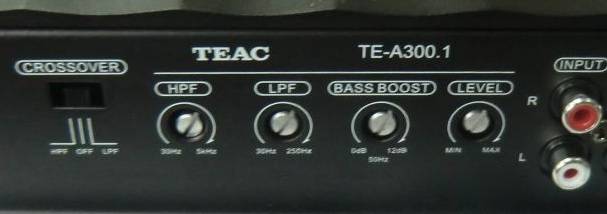

Первый этап: включаем фильтр нижних частот

Итак, нам нужно в сигнале сабвуфера ослабить средние и высокие частоты, и оставить лишь низкие. Это умеет делать частотный фильтр, в данном случае — фильтр нижних частот (ФНЧ, он же Low Pass Filter, обозна чается как LPF или просто LP). Он пропускает все, что ниже частоты настройки и ослабляет все, что выше. Таким фильтром может быть оснащено, к примеру, головное устройство, усилитель, или же он может быть и там, и там одновременно.

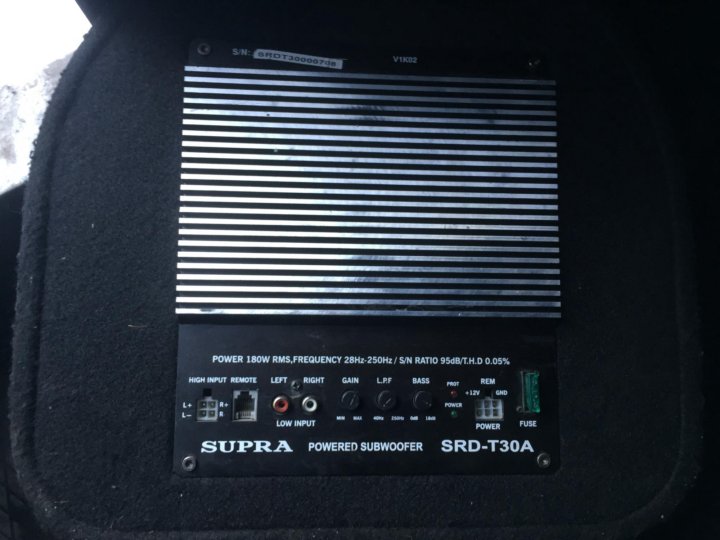

Второй этап: выставляем предварительную частоту настройки и громкость сабвуфера
Теперь найдите регулятор, отвечающий за частоту настройки фильтра. В усилителе — это обычная „крутилка», обозначается как Frequency или что-то в этом роде. Выставьте ее пока на частоту 80 Гц. При такой настройке на сабвуфер беспрепятственно будут проходить только низкие частоты, а все что выше 80 Гц, будет заметно ослабляться. Отыщите другую „крутилку» — чувствительности (может обозначаться как Level или Gain), отрегулируйте ей громкость сабвуфера относительно основных динамиков. Не переборщите с уровнем, саб не должен перекрикивать все остальное!

ЕСЛИ УРОВЕНЬ САБА БУДЕТ СЛИШКОМ ВЕЛИК, ТО БАС ПОТЕРЯЕТ В СВОЕЙ НАТУРАЛЬНОСТИ (ВАЖНО ДЛЯ „ЖИВЫХ» МУЗЫКАЛЬНЫХ ЖАНРОВ), ЧЕТКОСТИ И УПРУГОСТИ (ВАЖНО ДЛЯ ЛЮБОЙ МУЗЫКИ). ДАЖЕ ЕСЛИ ВЫ БОЛЬШОЙ ЛЮБИТЕЛЬ „КИШКОТРЯСНОЙ» И „ВОЛОСОШЕВЕЛИТЕЛЬНОЙ» ЭЛЕКТРОНИКИ, ВСЕ РАВНО » УМЕРЬТЕ СВОЙ ПЫЛ, МНОГО ПЛОХОГО БАСА — ЭТО ХУЖЕ, ЧEM В МЕРУ ХОРОШЕГО.

Третий этап: подбираем полярность включения сабвуфера

Существует распространенное, но ошибочное мнение, что динамики можно подключать только строго соблюдая полярность, обозначенную на усилителе, мол, плюс к плюсу и минус к минусу. Иначе они будут работать якобы „не в ту сторону» и быстро выйдут из строя. На самом же деле диффузор динамика всегда ходит одинаково и в „плюс», и в „минус» относительно своего положения покоя, а полярностью подключения всего лишь определяется, в какую сторону он пойдет „сначала», а в какую „потом». Это, понятное дело, никак не сказывается на самочувствии динамика, но зато сказывается на его звучании. Так что на этом этапе мы будем определять правильную полярность включения сабвуфера.
Поставьте музыку, в которой есть хорошо различимые низкочастотные инструменты и постарайтесь выбрать такой вариант подключения саба, при котором он будет максимально сливаться своим звучанием с основной акустикой, будет максимально четким и собранным. Поскольку звуковая картина с передних и задних сидений будет отличаться, вам придется побегать: поменяли на сабвуфере полярность — сели за руль послушали, потом опять к багажнику: поменяли, послушали, выбрали лучший вариант. Помните, что слушать нужно при закрытых дверях.
В идеале не должно быть слышно, что бас идет сзади. Когда вы сидите впереди, должно создаваться впечатление, что басят передние, основные динамики. Если добиться такого цельного и слитного звучания не получается, то, возможно, вы немного перестарались с громкостью сабвуфера (в этом случае просто убавьте чувствительность на усилителе), допустили какие-то промахи при изготовлении корпуса (он издает паразитные призвуки) или у вас просто что-то дребезжит в багажнике (эти звуки, кстати, не обязательно должно быть отчетливо слышны, они могут успешно маскироваться сабвуфером).

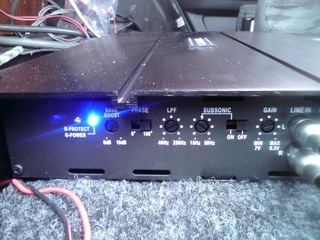

Четвертый этап: регулируем сабсоник

Многие басовые усилители оснащены так называемым „подтональным фильтром», сабсоником. Это на самом деле обычный фильтр верхних частот, который ослабляет в сигнале все, что ниже частоты его настройки, то есть убирает самые-самые низкие частоты. Вот тут, наверняка, может возникнуть вопрос — зачем он нужен, разве ж саб не предназначен для того, чтобы воспроизводить нижние частоты?
Просто все дело в том, что чем ниже частота, тем выше ход у динамика, и на сверхнизких частотах он может оказаться настолько большим, что там недалеко и до порванного подвеса, изломанного диффузора или заклинившей звуковой катушки. Мне нередко приходилось наблюдать ситуацию, когда диффузор сабвуфера ходит ходуном, а бас при этом вялый и гулкий. И напротив, действительно громкий, сочный и упругий бас зачастую может издавать сабвуфер, диффузор которого вроде бы едва шевелится. А ведь мы уже говорили, что в реальной-то музыке частот ниже 30 Гц практически нет, причем даже в самом забойном гангста-рэпе. А посему мы можем ослабить малоинформативные сверхнизкие частоты абсолютно без ущерба для музыки. Будучи же освобожденными от них, сабвуфер заиграет гораздо лучше — он будет басить четче иупруже, повысится предел максимальной громкости. Настройте сабсоник на частоту около 20 Гц. Если вы любите очень громкий бас, то можете поднять его настройку до 30, а в экстремальных случаях и вовсе до 40 Гц. Не переживайте, вы при этом нисколько не потеряете в сочности и мясистости баса, зато сохраните динамик целым. Кстати, если у вас сабвуфер в корпусе с фазоинвертором, то сабсоник вообще из разряда must have. Дело в том, что в закрытом корпусе объем воздуха, заключенный внутри, придерживает динамик и не дает ему слишком разбалтываться. А вот в фазоинверторном это происходит только выше частоты настройки порта, а на более низких частотах диффузор болтается практически ничем не сдерживаемый, и очень быстро доходит до своих физических пределов хода со всеми, как говорится, вытекающими.

Пятый этап: „сращиваем» звучание сабвуфера с звучанием мидбасовых динамиков более тщательно
На этом этапе настройки вам предстоит найти оптимальную частоту настройки фильтра нижних частот (ФНЧ, LPF, LP) и громкость сабвуфера. Эти две регулировки всегда нужно выставлять в комплексе. Принцип примерно такой:

  • Если мы уменьшаем частоту среза LP и одновременно увеличиваем громкость, то бас при этом становится более мягким и глубоким. Но если перестараться, то может получиться эффект, когда фронт басового удара отделится от самого низкочастотного наполнения — саб будет звучать как бы сам по себе.
  • Если увеличиваем частоту среза LP, то бас становится жестче, приобретает большую ударность. При этом громкость нужно убавлять, иначе можно получить чрезмерную „колотушечность», и это будет уже не бас, а долбежный гулкий звук как палкой по пустой бочке, этого нам тоже никак не нужно. В хорошо настроенной системе сабвуфер не должен восприниматься играющим отдельно. Он должен сливаться с звучанием основной акустики так, будто это басит она. Старайтесь добиться, чтобы инструменты звучали наиболее естественно. И тогда вы сможете с уверенностью сказать: „Да, у меня в машине очень хороший качественный бас».
Если есть возможность выбрать крутизну ФНЧ, обозначается как Slope (это могут делать некоторые головные устройства и усилиптели), попробуйте разные варианты. Наиболее опти-мальные значения — от 12 до 24 дБ/ октава. Выберите наилучший из доступных вариантов, ориентир — опять же лучшая „слитность» звучания басового диапазона, чтобы саб не слышался играющим отдельно. Кстати, при невысокой крутизне (скажем, 12 дБ/октава) частоту настройки фильтра лучше выставлять пониже.
ЧТО ДАЕТ ВКЛЮЧЕНИЕ ФИЛЬТРА ВЕРХНИХ ЧАСТОТ В ОСНОВНЫХ КАНАЛАХ?
Если вы просто добавляете сабвуфер в штатную систему, то все, чем вы располагаете для настройки — это лишь регулировки на нем самом (точнее, на сабвуферном усилителе). Если же у вас более развитая система, в которой от усилителя работают и основные каналы, то наверняка кое-какие регулировки есть и в нем.
В данном случае нам нужен фильтр верхних частот (ФВЧ, Low Pass Filter, LPF, LP). Работает он, как вы наверное уже поняли, прямо противоположно фильтру нижних частот — пропускает все, что выше частоты настройки и ослабляет все, что ниже.
Если вы его включите, то ослабите в сигнале для основных динамиков самый низкий бас. И неважно, что небольшие 6,5-дюймовые мидбасы (или какие у вас там) и без того низкий бас толком не воспроизводят, будучи освобожденными от низкочастотных сигналов, динамики заиграют намного легче, в звуке появятся упругость и четкость, уйдет гудение и призвуки двери, срастить звучание мидбасов с сабом станет намного легче.
Если вам доступна настройка ФВЧ в основных каналах, то настройте сначала этот фильтр, не включая сабвуфер. Слишком высокая частота настройки лишает звук основательности, весомости, а при слишком низкой ходу диффузора может быть слишком большим. Найдите компромисс, при котором диффузоры динамиков будут иметь небольшой ход, но при этом еще не пропадет басовитость. После этого приступайте к настройке сабвуфера.

ЕСЛИ ДИФФУЗОР ХОДИТ ХОДУНОМ, ЧУТЬ ЛИ НЕ ВЫПРЫГИВАЯ ИЗ ДИНАМИКА, ТО ЭТО, ВООБЩЕ-ТО, ЕЩЕ НЕ ПРИЗНАК КРУТОСТИ. ЧАСТО КАК РАЗ С ТОЧНОСТЬЮ ДО НАОБОРОТ.

Многие усилители оснащены фазовращателем. Он нужен для более точного согласования звучания сабвуфера и мидбасовых динамиков. На этапе номер 3 мы подобрали наилучшую полярность включения простым перекидыванием проводов на клеммах сабвуферного динамика. Это, по сути, соответствует крайним положениям фазовращателя, которые обозначаются как «0» и «180 градусов». Сам же фазовращатель позволяет выставлять еще и промежуточные значения. Вы можете воспользоваться им при финишной настройке системы.

ЧАСТАЯ ОШИБКА
Многие ставят сзади одновременно овальные динамики и сабвуфер, наивно полагая, что, мол, чем больше, тем лучше. Это ошибочное суждение. Овалы, если их грамотно установить, сами по себе достаточно басовиты, так что получается, что они будут воспроизводить одновременно с сабом один и тот же участок звукового спектра. Но делать то они это будут по-разному (не станем сейчас вникать в детали, виной тому в разнице фазовых, импульсных характеристик), и в итоге получится как в той поговорке: кто в лес, кто по дрова. Получите ли вы при этом нормальный бас? Конечно же, нет.

ЭТО ИНТЕРЕСНО

Из реальных, неэлектронных ударных инструментов самый глубокий бас дают японские барабаны Тайко. Тайко по-японски означает „большой барабан, который наполняет воздух ударами, похожими на раскаты грома и нежное журчание ручейка одновременно». Не лишено романтизма, однако. Самый глубокий бас вообще из всех реальных инструментов может дать орган. Этот инструмент может звучать не просто в слышимом диапазоне, но и даже в инфразвуке.
КАКУЮ МУЗЫКУ МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ НАСТРОЙКИ САБВУФЕРА?

Для настройки подберите музыку с хорошо записанным басом. Но это должен быть не электронный бас, а какие-нибудь „живые» инструменты. Когда вы будете их слушать, вам будет легче представить их, а это значит, что вы сможете настроить систему точнее. Один из самых каверзных и сложных инструментов для любой аудиосистемы — это контрабас. Даже если вы не слушаете такую музыку, настроив систему по записям контрабаса, вы можете быть уверенными, что все остальное уж точно отыграет как надо. Хороший пример — диски Superbass и Superbass II, записанные студией Telarc.

Источник: журнал «Тюнинг автомобилей» (при участии Car&Music), апрель 2012

как правильно настроить беспроводное подключение сабвуфера REL – Barnsly Sound Blog

В рубрике «Территория баса» мы продолжаем публикацию переводов материалов из блога Джона Хантера, владельца и главного разработчика британской компании REL – всемирно известного производителя сабвуферных систем.

Системы REL для беспроводного подключения сабвуферов к усилителям или ресиверам пользуются высоким авторитетом среди ценителей качественного звука во всём мире. Британская компания стала первой, разработавшей и выпустившей на рынок в 2010 году высокоскоростную беспроводную систему с нулевым сжатием. Как добиться максимальной отдачи от беспроводной системы подключения REL?

Тогда – как, впрочем, и до сих пор, – большинство пользователей довольствовались беспроводными решениями Bluetooth, приемлемыми для среднего сотового телефона. Качество связи, которое они обеспечивают, не особенно высокое. Те, ранние системы имели задержку порядка 120 миллисекунд.

Недалеко от них ушли и средние беспроводные сабвуферные системы последнего десятилетия. Попробуйте взять свой сабвуфер с беспроводным подключением и отнести его к соседу, который живет в квартире напротив. Затем включите саб и послушайте, сидя у себя в гостиной. Неудивительно, что звучание будет ужасным. Хуже того, из-за использования схем цифрового сжатия звук становится худосочным и сдавленным.

Между тем, уже тогда наши беспроводные системы имели задержку 16 – 20 мс. Это почти на 85% меньше!

Задержка возникает в процессе приёма аналогового аудиосигнала, прохождения его через схемы кодирования A-D, беспроводной передачи сигнала и, наконец, его обратного преобразования в аналоговый сигнал.

Беспроводные системы REL разработаны командой инженеров и музыкантов для воспроизведения сигналов во всём диапазоне частот. При отстройке звука REL мы используем не только бас, но и все другие музыкальные инструменты.

Цифровая трансляция осуществляется без какой-либо компрессии.

Таким образом, вместо того, чтобы предлагать вам инертный бас, отстающий от музыкантов чуть ли не на 2 доли, будто играет пьяный ударник, мы установили сабвуфер не в квартире вашего соседа, у вас в гостиной на оптимальном расстоянии – 4-5 метров от места прослушивания. А поскольку мы никогда не соглашались использовать компрессию, вся богатая взрывная динамика передается так же, как если бы ваш сабвуфер REL был подключён кабелем.

И вот тут кроется своего рода проблема. Видите ли, за десять с лишним лет, прошедших с тех пор, как мы революционизировали беспроводную передачу сигнала на сабвуфер, мир помешался на беспроводных устройствах. Зачастую, их даже не считают беспроводными. Их использование настолько удобно и безопасно, что устройства, вроде Alexa, вероятно, уже и не воспринимаются как беспроводные.

Согласно прогнозу журнала «RCR Wireless News», к 2023 году в мире будет насчитываться около 22 миллиардов беспроводных устройств.

В США в 2020 году на одно домохозяйство приходилось около 11 беспроводных устройств, а к следующему году их число возрастет до 14. Великобритания и Европа не сильно отстают. И это ведет к «беспроводному хаосу».

Любое беспроводное устройство по своей сути является цифровым. Однако с точки зрения беспроводной функциональности оно не сильно отличается от старого доброго FM-тюнера. А радиопередатчики, как известно, – «шумные» устройства. Впрочем, для этого они, собственно, и предназначены.

Таким образом, невозможно установить беспроводное устройство REL рядом с другим беспроводным устройством. И надеяться, что оно не будет вызывать помех.

Высокоскоростная связь без компрессии данных означает, что для снижения вредного воздействия одного беспроводного устройства на другое они должны находиться на расстоянии не менее 90 см друг от друга.

«Да неужели?», – недоумённо спросите вы. Ведь ваш широкополосный модем расположен прямо рядом с домашней точкой Wi-Fi. Рядом с ними бодро звучат колонки Alexa, ещё в трех комнатах вашего дома работают спутниковые приставки. Слева от вашего компьютера радостно гудит передатчик Sonos Bridge. А YouTube, айфоны, айпады и другие беспроводные Bluetooth-устройства всего вашего семейства, транслирующие музыку и видео!.. Но в отличие от наших беспроводных передатчиков, эти устройства предназначены для выполнения совершенно других функций.

Наша задача – точно попадать в долю. Укладываться в темп с музыкальной системой, компоненты которой (почти во всех случаях) имеют кабельные соединения.

И реальность такова, что у нас нет чудесной возможности сэмплировать и ресэмплировать данные. Поместить их в буфер и анализировать до бесконечности. Пока, наконец, компьютер не решит, что поток данных идеален. Нет. Звон тарелок через основные колонки (с проводным подключением) мы слышим ПРЯМО СЕЙЧАС. И сабвуфер REL должен передать мягкий удар войлочной колотушки по напольному тому прямо СЕЙЧАС. Но как преодолеть хаос из радиосигналов Wi-Fi, носящихся по всей комнате, в которой расположена ваша музыкальная система?

Легко. Следует остановиться и осознать, что любой «беспроводной» сигнал начинается с кабеля, идущего к беспроводному передатчику. Это означает, что беспроводная система REL фактически является гибридом кабельной и беспроводной связи. И здесь кроется решение проблемы. Используя кабельный вход передатчика REL (будь то канал LFE/.1 или высокоуровневое соединение), следует понимать, что этот кабель обеспечивает значительную гибкость размещения беспроводного передатчика REL.

Есть ещё одна особенность: тело человека состоит преимущественно из воды. Это делает нас препятствием для прохождения беспроводных сигналов. Вода поглощает Wi-Fi и любой другой беспроводной сигнал. Поэтому люди, стоящие на пути сигнала, являют собой реальную проблему.

Вот пример из реальной жизни: один мой приятель приобрёл пару небольших сабвуферов REL. И обратился ко мне за советом по поводу их подключения. Его система располагалась во встроенном шкафу. А сабвуферы должны были находиться на другой стороне комнаты.
Задав несколько вопросов, я предложил ему использовать вместо входящих в комплект 10-метровых кабелей высокого уровня 3-метровые. И купить в магазине Ikea пару небольших полок без металлических креплений. Установленные в верхней части шкафа, они располагались на высоте выше человеческого роста. Помещённые на них передатчики могли беспрепятственно передавать низкочастотный сигнал на сабвуферы REL, размещённые напротив.

Представьте себе: вы пригласили друзей или соседей, и когда те вошли в комнату, чтобы оценить предмет вашей гордости, басы вдруг начинают куда-то проваливаться. Совсем иное дело, когда передатчики расположены над головами людей. Таким образом обеспечивается беспрепятственный путь прохождения сигнала. Достаточно лишь установить передатчик на верхней полке встроенного шкафа.

Итак, наши сверхбыстрые беспроводные устройства сталкиваются с проблемами, которых просто не существует для обычного Wi-Fi. Мы не можем полагаться на буферизацию: музыка звучит в реальном темпе, который не может быть замедлен или прерван для обработки данных.

К тому же, большинство компонентов системы имеет кабельное подключение. Чтобы сохранить высокое качество звучания, беспроводная передача должна быть такой же быстрой, как и проводная!


John Hunter,

REL Owner & Design Director

Как настроить сабвуфер

Советы по настройке, чтобы получить максимальную отдачу от вашего REL

Дункан Тейлор

Когда я учился плавать в детстве, меня никогда не бросало в глубокий конец. Вместо этого мои родители заплатили очень милой даме за то, чтобы она терпеливо помогите мне в процессе обучения оставаться на плаву; хотя я все еще могу помню, как я ненавидел уроки в холодном бассейне моего инструктора на заднем дворе.

Возможно, существует эквивалентное изображение аудиофильских «глубоководных ныряльщиков», обсуждающих, как идеальное расположение их сабвуферов помогло поднять их звуковые впечатления до невообразимого уровня.Каким бы ни был ваш путь, я рад, что вы делаете решительный шаг.

Итак, с чего начать? Прежде всего, я хочу прояснить, что я не мастер размещения сабвуферов, и я еще не прошел курс MASTERS Джона Хантера.

Я музыкант, инженер звукозаписи и мастеринга, дизайнер акустических систем, меломан и гик, который любит басы и нуждается все, чтобы звучать реально и правильно. И как техник-испытатель для крупнейшего подержанный высококачественный аудиобизнес в мире (моя основная работа), я слышу тонн различных сабвуферов, а также всего, что вы можете себе представить.

Итак, когда вы готовы углубиться в позиционирование сабвуфера, REL.net станет идеальным источником информации. Это ваш низкочастотный онлайн-оракул с рекомендациями по настройке, подключением и рекомендациями для пациентов в этом процессе. Я лично полагался на ряд их видео для получения подробной информации при поиске сабвуфера в своей повседневной работе и даже искал совета с помощью видео для моей домашней системы.

А канал REL на YouTube достоин того, чтобы добавить его в закладки или подписаться, пока вы на нем.Серия «Как настроить» станет для вас бесценным ресурсом в этом процессе, а прямой переход на YouTube позволит вам «запоем посмотреть» и быстро усвоить информацию, прежде чем приступить к работе.



Занятие позиции

Ниже 80 Гц, в так называемой суббасовой области, звук становится всенаправленным. Попробуйте представить, как ваш сабвуфер создает вокруг себя буквально звуковой шар.

Если подумать и добавить, что полы и некоторые стены действительно хорошо отражают басовые волны, вы можете себе представить, какой эффект физические границы вокруг сабвуфера могут повлиять на конечный звук.

Угол — это место, наиболее отражающее басы в наших домах. по этой причине, и вы можете ожидать, что в качестве последнего места отдыха сабвуфера дюймы ближе к единице общая громкость баса должна увеличиваться.

Я обнаружил, что размещение сабвуфера в углу иногда может пожертвовать немного чистотой верхних басов и общей «быстротой» — никогда бесплатный обед в аудио, как говорится. Но я также установил его в углу много раз по нескольким причинам, в том числе в тех случаях, когда необходимо создать давление в огромном пространстве или заполнить пространство, которое оказалось слишком маленьким для мой обычный метод настройки.

В средних и больших комнатах, моя предпочтительная отправная точка для размещение сабвуфера где-то на окружности круга, созданного динамики, со слушателем в мертвой точке. Обычно я размещаю свои подписки на слева или справа от каждого динамика и немного впереди. Может быть, 6 дюймов внутри фактической дуги динамика.

Если я не слышу хорошего сабвуфера, я работаю с ним немного больше, начиная рассматривать возможность использования угла как часть установки. Однако в моем доме у меня есть большое пространство, которое легко подвергается давлению, когда сабвуферы находятся вдали от углов.

Я обращаю внимание на левую и правую границы стен, и с двумя сабвуферами я стараюсь убедиться, что расстояние от каждого сабвуфера до ближайшего стены разные. Асимметрия в настройке сабвуфера — друг слушателя, потому что последнее, что вы хотите сделать, это позволить вашей комнате убить басы отбрасывая большие волны одинаковой длины прямо друг на друга.

Из этих начальных положений я немного перемещаю каждый сабвуфер на несколько дюймов, внимательно прислушиваясь. Я сосредотачиваюсь на каждом из них и слышу, когда он попадает в нужное место для большей части басового диапазона.Когда я доволен позициями, я получаю более подробную информацию о настройках кроссовера и уровня и начинаю управлять кабелями и приводить их в порядок.

Говоря о кабелях REL Acoustics AirShip Wireless

Кстати, знаете ли вы, что вам, скорее всего, вообще не понадобится кабель для подключения сигнала? Компания REL разработала беспроводную связь во многих своих сабвуферах, и это поможет только вам, как новому владельцу или потенциальному владельцу REL. Я объясню почему.

Благодаря исследованиям и разработкам REL бас, передаваемый по беспроводной сети, положительно равен проводному звуку.Итак, REL берет на себя самую сложную задачу пытаясь правильно разместить сабвуфер — сохраняя домашний покой среди ужасных видимых проводов — и решает это, одновременно создавая великолепный продукт, который может раствориться в любом хорошо спроектированном доме.

REL заложил основу, чтобы вы могли сосредоточиться на звук и поместите сабвуфер или сабвуферы туда, где они будут извлекать наилучшие результаты. вне вашей системы.

Сделайте это для меня, если вы проходите процесс «Настройка глубокого погружения».Поищите на REL.net и их канале на YouTube и получите все возможные советы. Поэкспериментируйте сами, а потом не бойтесь протянуть руку, когда застрянете. Эта компания, к их чести, инвестирует в ваш успех, и они готовы и желают направлять везде, где могут.

Удачи и счастливого плавания!


30 января 2020 г. — Опубликовано в: Настройка глубокого погружения

Простая настройка сабвуфера – PS Audio

Очень немногие громкоговорители имеют полный диапазон.Да, почти все произносят выше , чем мы, люди, можем услышать, но редко так, как ниже .

Гуру по настройке звука Джим Смит в своей продолжающейся серии статей о сабвуферах подробно рассказывает о том, зачем вам нужен сабвуфер и что необходимо для его настройки. Для остальных из нас полезно начать с самого начала, сохраняя простоту.

Почему громкоговорители измеряют одно, а звучат по-другому

Хотя широкополосные громкоговорители могут рекламировать свою низкочастотную характеристику как 30 Гц или даже 20 Гц, они редко достигают этого в вашей комнате .

Когда производители динамиков измеряют отклик своей продукции, микрофон помещают в нескольких футах от динамика (точнее, на 1 метр). На таком близком расстоянии динамики могут воспроизводить очень низкие частоты, но эти низкие ноты не обязательно достигают места прослушивания — там, где это имеет значение. Таким образом, при измерениях ближнего поля производители динамиков больше полагаются на рекламу и брошюры, чем на слушателей. Это одна из причин, по которой большинство динамиков не могут воспроизвести низкий бас в обычном помещении.

Этому есть две основные причины: слишком маленький низкочастотный динамик для эффективной передачи воздуха в вашей комнате и расположение.Именно на последний вопрос мы сосредоточим нашу колонку основ сабвуфера.

Бас воспроизводится по-разному в вашей комнате

Бас неравномерен в вашей комнате. В зависимости от того, где находятся ваши динамики, по сравнению с и , басы могут сильно отличаться. Вот эксперимент, который вы можете легко провести. Найдите трек с хорошим басом. Мне нравится «Вуд» Брайана Бромберга. Это отличная запись, и она должна иметь глубокий бас с великолепным присутствием. Пока играет Бромберг, пройдитесь по комнате и обратите внимание на то, насколько сильно различаются по силе басовые ноты.Убедитесь, что вы ходите в углы комнаты тоже. Заметили что-нибудь? Конечно, бас накапливается в углах. Вы также можете заметить, что в середине вашей комнаты, вероятно, очень мало басов. Тем не менее, встаньте у задней стены, передняя стена, углы, и басы будут сильнее.

Все, что мы слышим, на самом деле является изменением звукового давления: давлением воздуха, которое приходит волнами. Высокие частоты имеют короткие волны (часто измеряемые с шагом в дюйм), в то время как низкие частоты имеют длинные волны (часто измеряемые многими футами).Басовая нота 20 Гц имеет длину примерно 50 футов! Волны давления воздуха такой длины собираются на границах вашей комнаты, например, на стенах и углах.

Вам нужен сабвуфер?

Если ваш громкоговоритель не имеет встроенного сабвуфера, велики шансы, что ваша система выиграет от добавления вторичного сабвуфера.

Куда вы его поместите?

Первое, что мы хотели бы сделать, это разместить новый сабвуфер на том же месте, что и наш существующий полнодиапазонный динамик.Обычно это именно то место, где вы не хотите этого быть. И вот почему.

Лучшее место для изображения и воспроизведения средних и высоких частот из громкоговорителя почти и никогда не лучшее место для создания баса. Что еще хуже, это почти никогда не происходит там, где вы сидите.

Теперь, когда мы понимаем, что сабвуфер, скорее всего, , а не , будет размещен там, где сейчас наши динамики, возникает очевидный вопрос: где его разместить?

Простой способ размещения

Поскольку мы знаем наилучшее воспроизведение басов в вашей комнате, скорее всего, не там, где находятся динамики, и не там, где находится ваша позиция для прослушивания, мы должны найти правильное место для размещения нашего нового сабвуфера, чтобы получить идеальные басы в позиции прослушивания.

Вот в чем хитрость. Поместите сабвуфер там, где находится ваше кресло для прослушивания, включите музыку, а затем идите за основными громкоговорителями, пока не найдете место, где бас звучит идеально. Бинго!

Теперь переместите сабвуфер именно в это место, за громкоговорителем, и когда вы снова начнете проигрывать музыку, басы в месте прослушивания будут звучать идентично.

Это так просто.

Получение правильных настроек сабвуфера для домашнего кинотеатра

Управление басами — это термин, который часто встречается на онлайн-форумах и в технических руководствах пользователя.На самом деле мы говорим здесь о настройке вашего AV-ресивера для правильной работы с сабвуфером. Есть настройки на вашем ресивере объемного звучания, и есть настройки на вашем сабвуфере. Получение правильных настроек сабвуфера для домашнего кинотеатра означает правильную настройку и понимание того и другого.

Это пошаговое руководство поможет вам сделать это. После настройки основных параметров вы можете углубиться в свою систему. Это поможет вам сделать еще более конкретные настройки и корректировки. Правильные настройки сабвуфера почти всегда влияют на всю вашу систему.Это того стоит для тех, кто хочет получить наилучшие впечатления от просмотра фильмов или прослушивания музыки.

Определение терминов

Прежде чем мы начнем, давайте определим некоторые важные термины, которые вам необходимо знать:

  • Кроссовер нижних частот: Частота, ниже которой ваш сабвуфер будет работать. Выше этой частоты ваши основные динамики воспроизводят частоты для всего, что отправляется на LFE или дополнительный канал. Кроссовер нижних частот обычно варьируется от 40 Гц до примерно 160–200 Гц.
  • Кроссовер верхних частот: Частота, выше которой ваши динамики будут работать. Эта настройка чаще всего ассоциируется с сабвуфером, имеющим выходы уровня динамиков для подключения сателлитных динамиков. Кроссовер верхних частот обычно фиксируется на сабвуферах, которые имеют эту функцию.
  • Большие динамики: Это действительно широкополосные динамики, воспроизводящие звук до 20 Гц.
  • Маленькие динамики: это любые динамики, которые не снижают частоту до 20 Гц.
  • LFE: это расшифровывается как Low Frequency Effect и является выделенным каналом «.1» в миксе объемного звучания 5.1 или 7.1. С каналом LFE связана определенная информация, которая усиливает музыку, взрывы и научно-фантастическую среду.
  • Оба или LFE+Main: Большинство систем имеют режим, при котором низкие частоты ниже точки кроссовера AV-ресивера отправляются как на сабвуфер, так и на основные динамики. Вы можете смело экспериментировать с этим режимом. По моему опыту, это дает неожиданные результаты, и его следует избегать.

Настройки сабвуфера для домашнего кинотеатра: общая картина

Ресиверы объемного звучания различаются по способу управления басами. Как правило, они предоставляют либо глобальную настройку для настройки частоты нижних частот, либо настройку нижних частот для каждого канала. Идея в том, что вы хотите дополнить свои колонки сабвуфером. Это относится к частотам, которые они не могут воспроизвести — или не могут воспроизвести с достаточным авторитетом.

Сабвуфер по своей конструкции обрабатывает частоты, которые заставят ваши основные динамики оплакивать свою маму.Чтобы правильно настроить сабвуфер для домашнего кинотеатра, необходимо правильно настроить каждый компонент. Им нужно работать друг с другом, а не друг против друга.

Если вы не настроите управление басами должным образом, вы обнаружите, что ваши низкие частоты могут быть грязными. Это действительно приводит к созданию некачественного звука. Я был в комнатах, где сабвуфер воспроизводил такие высокие частоты, что можно было услышать диалоги, исходящие из 10-дюймового вуфера! Это НЕ то, как вы хотите настроить свой сабвуфер.

Если не считать мутного звука, неправильная настройка кроссовера не позволяет сабвуферу увеличивать громкость так, как он задуман.Но это также делает что-то еще. Если ваши динамики настроены неправильно, они будут принимать частоты, для которых они никогда не были предназначены. То, что они не могут воспроизвести 20 Гц, не означает, что они не стараются изо всех сил!

Это приводит к мутному звучанию во всем диапазоне частот, для которых они лучше подходят. Просто везде плохо. Из-за этого мы хотим быть уверены и оптимизировать наши настройки.

Как кроссовер помогает правильно настроить сабвуфер

Кроссовер встроен в каждый двухполосный или более мощный громкоговоритель.Он контролирует, какие частоты идут к какому драйверу. Без кроссовера твитер будет получать тот же сигнал, что и низкочастотный динамик, и наоборот. Всегда лучше, когда каждый драйвер получает тот диапазон частот, на который он рассчитан. Теперь, если вы возьмете этот принцип и примените его к сабвуферу, вы получите то же самое. Сабвуфер похож на низкочастотный динамик для ваших основных динамиков — только тот, который отделен сам по себе.

Установите частоту кроссовера на частоте, при которой ваши основные динамики могут комфортно воспроизводить звук выше точки кроссовера.Сабвуфер позаботится обо всем, что ниже этой точки. THX рекомендует 80 Гц для большинства систем. Однако некоторые сателлитные динамики не могут воспроизводить очень низкие частоты. И наоборот, некоторые (конечно, не все) более крупные напольные громкоговорители воспроизводят почти полнодиапазонный звук. Для этого могут потребоваться пользовательские настройки.

Работа с разными динамиками

Некоторые системы упрощают настройку кроссовера, поскольку все ваши динамики совпадают и имеют одинаковую частотную характеристику. В других системах настройка кроссовера будет более сложной, потому что ваши основные динамики будут играть ниже, чем окружающие.В этих системах мы рекомендуем установить кроссовер на частоту, необходимую для самого маленького динамика в системе. Это означает, что один динамик играет не так низко, как другие.

Есть исключение, однако мы не рекомендуем устанавливать кроссовер выше 100–120 Гц независимо от ваших динамиков. На таких высоких частотах ваш сабвуфер, скорее всего, просто будет издавать приглушенный звук. Если у вас есть более хорошие основные динамики, но вы используете пару сателлитов в качестве окружающего звучания, рассмотрите возможность использования более крупных динамиков.Это может оставить некоторые пробелы в объемном звучании, но я склонен отдавать приоритет тому, откуда исходит большая часть моего звука — и это впереди.

Проверка вашей работы

Одним из лучших инструментов для проверки вашей работы при наборе настроек сабвуфера для домашнего кинотеатра является развертка низких частот. Это тон, который начинается с более высокой частоты и опускается ниже, показывая вам, как именно ваша система обрабатывает переход от основного динамика к сабвуферу.

Вы можете найти похожие тона на любом фильме, сертифицированном THX.Просто найдите логотип THX на передней панели, вставьте фильм и найдите приложение THX Optimizer в разделе «Дополнительно» системы меню. Если при выполнении этого теста происходит значительное падение частот, возможно, вам придется либо изменить частоту кроссовера, чтобы она была выше. Возможно, вам даже придется немного переместить сабвуфер. Это может помочь вам увидеть, изменяет ли это акустические эффекты на низких частотах.

Вам нужен плавный переход от начальной частоты 200 Гц к конечной частоте 20 Гц.У вас никогда не будет идеально плавного перехода, но вы хотите приблизиться к нему как можно ближе. Используйте этот тест, чтобы установить кроссовер в оптимальное положение.

Настройки кроссовера оптимизатора THX

Для правильной настройки сабвуфера необходимо знать размер динамика. Мы определили Большие и Маленькие динамики выше, однако это стоит повторить, потому что… ну, честно говоря, никто не хочет меня слушать. Меня не волнует, если ваши динамики 6 футов в высоту — если они не могут воспроизводить звук до 20 Гц, вы должны установить для них значение «Маленький».Таким образом, настройка размера динамика на самом деле не соответствует размеру динамика. Это относится к частотному расширению, особенно в нижней части.

Экранное меню настройки динамиков Yamaha

Когда вы устанавливаете для динамика значение Small, вы позволяете сабвуферу выполнять свою работу. И это хорошо. Это снижает нагрузку на динамик при воссоздании самых низких частот (которые двигают динамик больше, чем высокие частоты, хотя и с меньшей скоростью). В конечном итоге это дает вашим основным динамикам новую жизнь.Теперь они могут воспроизводить частоты, к которым у них есть наибольшая близость и возможности. И ваш сабвуфер тоже «счастлив», потому что он затмевает всех на низких басах. Это действительно беспроигрышный вариант, как ни посмотри.

Как работает канал LFE

Таким образом, установка для динамика значения Small дает вашему сабвуферу возможность делать что-то помимо воспроизведения этого выделенного канала LFE (помните это?). LFE жестко закодирован в звуковую дорожку 5.1 или 7.1, но настройки управления басами добавляют к обязанностям сабвуфера — подачу им тех надоедливых частот, которые потерялись бы в ваших основных динамиках.

И мы не предлагаем вам не экспериментировать с некоторыми из этих настроек, но важно понимать, что происходит и как управление басом повлияет на вывод ваших низких частот. Вы хотите услышать все, и вы хотите услышать это наилучшим образом.

Перенаправление низкочастотной информации на мощный сабвуфер — отличный способ убедиться, что дозвуковые удары и глубокие басовые ноты получат надлежащее звучание, которого они заслуживают. У меня были динамики в корпусе Tower, которые снижали частоту до 32 Гц, и я все равно устанавливал их на Small.В то время это казалось нелепым, но в итоге звук стал намного лучше, а основные динамики воспроизводили средние частоты и выше.

На самом сабвуфере

Если у вас есть мощный AV-ресивер с адекватными регуляторами управления басами (кроссовер), всегда устанавливайте низкочастотный кроссовер сабвуфера на максимальное значение. Таким образом, кроссовер сабвуфера не совпадет с кроссовером вашего AV-ресивера. Если вы когда-нибудь заметите огромный пик в точке кроссовера — который вы не сможете устранить, немного переместив сабвуфер, — тогда не стесняйтесь отрегулировать кроссовер, чтобы посмотреть, сможете ли вы его немного сузить.Но в целом вы хотите убедиться, что сабвуфер свободен и может воспроизводить все, что ему дается.

На сабвуфере также есть регуляторы фазы. У некоторых есть переключатель, который находится в положении 0 (в фазе) или 180 (в противофазе), в то время как у других сабвуферов есть вращающийся диск. Если вы не можете добиться плавного отклика сабвуфера и не можете переместить его в новое место, поэкспериментируйте с этим переключателем. Регулировка фазы сабвуфера очень похожа на то, что происходит, когда вы перемещаете его вдоль стены. Он немного регулирует форму волны, а это, в свою очередь, меняет места пиков в комнате.Мы всегда пытаемся получить наилучший звук при настройке 0, но управление фазой может спасти жизнь, когда ничего не помогает.

При настройке громкости сабвуфера я обычно начинаю с более низкой настройки, пока не пойму, насколько громким будет звук при воспроизведении фильмов и музыки. Как только вы узнаете, что вас не сдует, вы обычно можете установить его на среднюю настройку и идти оттуда. После настройки AV-ресивер будет управлять громкостью с этого момента. Эти особые настройки сабвуфера для использования в домашнем кинотеатре гарантируют, что вы используете весь потенциал каждого компонента.

Приступайте к экспериментам!

Надеюсь, этой информации вам достаточно, чтобы попрактиковаться. С небольшой практикой получение правильных настроек сабвуфера займет очень мало времени. Что вам действительно нужно, так это система, которая играет красиво и громко, красиво и тихо, но без искажений. Используйте эти основные принципы, и вы будете на пути к превосходному звуку домашнего кинотеатра, который заставит ваших соседей завидовать… или очень, очень злиться в зависимости от того, пригласите ли вы их послушать вместе с вами!

Есть ли какие-либо другие предложения по получению наилучших басов или настройке сабвуфера? Дайте нам знать в комментариях ниже.

Можете ли вы поставить сабвуфер позади себя?

Новички в звуке знают, что существует множество тонких нюансов того, как звук распространяется в пространстве, независимо от того, большое это пространство, маленькое, широкое или длинное. Например, то, как вы настраиваете динамики, имеет большое значение. Размещение динамиков имеет решающее значение с точки зрения того, как все будет звучать для уха слушателя, и частый вопрос, который задают новички в домашнем кинотеатре, заключается в том, где должен располагаться сабвуфер, и многие задаются вопросом, можно ли сидеть позади вас.

Вы можете разместить сабвуфер позади себя или предмета мебели, однако это может быть не лучшим местом для размещения сабвуфера, если вы хотите наслаждаться четкими и четкими басами с эффектом погружения. На это есть несколько причин, о которых вы, вероятно, должны знать.

Хотя может показаться, что это не имеет значения, важно понимать, как работают сабвуферы, потому что тогда у вас будет лучшее представление о том, как разместить динамики для оптимальной производительности, а также как защитить их, что мы исследовали ранее. .Акустические системы, особенно с сабвуферами, имеют разные блоки для разных частотных диапазонов, и эти частотные диапазоны важны для получения наилучшего звучания вашей системы.

Как работают сабвуферы?

Целью сабвуфера, такого как Skar Audio Dual 10″ от Amazon, является воспроизведение более низких частот, для воспроизведения которых обычный динамик не предназначен. Эти частоты, басы и суб-басы находятся в диапазоне от 20 до 200 Гц для потребительских моделей, однако профессиональные компоненты имеют частоту 100 Гц и ниже для воспроизведения мощных басов, за исключением живых концертов.

Сабвуферы воспроизводят звук благодаря своей конструкции. Он не деформируется из-за давления воздуха, необходимого для воспроизведения более низких частот. В отличие от низкочастотных и высокочастотных динамиков, которые часто изготавливаются из пластика, сабвуферы часто размещают в деревянных корпусах, ящиках или других прочных материалах, поскольку дерево является отличным проводником звука.

Вы не можете использовать сабвуферы без вуферов. Если вы разместите внешний сабвуфер где-нибудь отдельно, вы услышите только бас и сабвуфер. В большинстве домашних звуковых систем это не проблема.Сабвуфер обычно монтируется в корпус динамика или звуковую панель, так как его проще настроить для системы объемного звучания. Все компоненты содержатся в одном блоке.

Типы сабвуферов

Существует два типа сабвуферов: активные и пассивные. Разница между ними в усилителе. Активные сабвуферы, такие как Edifier R1280TS от Amazon, поставляются с усилителями, а для пассивных требуется внешний усилитель. Проще говоря, вам понадобится какой-то усилитель, если вы хотите, чтобы сабвуфер работал правильно.Усилитель — это всего лишь компонент, который питает сабвуфер.

  1. Стоячие волны возникают, когда слишком много баса ударяется о стены. Эффект — это звук, которому не хватает четкости. Вместо полного спектра низких частот вы слышите только одну ноту.
  2. Нулевые басы — это именно то, на что это похоже. В звуке есть пробелы, приводящие к «мертвым точкам».

Место размещения сабвуфера определяет качество звука, а его расположение влияет на его звучание.Например, можно разместить сабвуфер на боку, но есть несколько нежелательных причин, о которых мы говорили ранее. Вы не хотите, чтобы звук отражался по комнате. Это создаст один из двух эффектов, когда звуковые волны сталкиваются друг с другом.

Как следует размещать сабвуферы

Расположение сабвуфера определяет качество звука, а то, как вы его расположите, влияет на его звучание. Например, можно разместить сабвуфер на боку, но есть несколько нежелательных причин, о которых мы говорили ранее.Вы не хотите, чтобы звук отражался по комнате. Это создаст один из двух эффектов, когда звуковые волны сталкиваются друг с другом.

  1. Стоячие волны возникают, когда слишком много баса ударяется о стены. Эффект — это звук, которому не хватает четкости. Вместо полного спектра низких частот вы слышите только одну ноту.
  2. Нулевые басы — это именно то, на что это похоже. В звуке есть пробелы, приводящие к «мертвым точкам».

Чтобы избежать этих проблем со звуком, необходимо обратить внимание на размеры комнаты и расстановку мебели.Некоторые частоты намного громче и сильнее, чем другие, например, низкие частоты или суббасовые частоты очень гулкие. Это, вероятно, фавориты среднего человека, потому что они несут ответственность за сотрясение комнат и автомобилей.

Установите сабвуфер там, где он звучит лучше всего

Если нет ограничений на размещение сабвуфера, вам не придется беспокоиться о стоячих волнах и нулях басов. Вместо этого вы можете использовать «метод проб и ошибок». Вы разместите динамик в определенном месте и будете перемещаться по комнате.Послушайте места, где звук звучит лучше всего, и отметьте их мелом или скотчем. Поиск лучшего места может занять некоторое время, но оно того стоит, когда вы услышите звук.

Поставьте сабвуфер позади себя

Разместив сабвуфер за диваном или вашим любимым креслом, вы получите потрясающие басы. Звук ровный и четкий, с глубокими, глухими басами. Хотя звук с вашей точки зрения является исключительным, он не одинаков для всех в комнате. У них могут быть звуковые помехи из-за звуковых волн, отражающихся от мебели и стен.

Поставьте сабвуфер перед собой

Это своего рода неофициальное правило размещения сабвуфера. Если вы сомневаетесь, поставьте сабвуфер перед комнатой. Некоторые аудиофилы считают, что если сабвуфер находится в нескольких футах от стены, качество звука улучшится. Это снижает риск возникновения стоячих волн и нулей, помогая обеспечить отличное качество басов.

Поставьте сабвуфер в угол

Ставить сабвуфер в угол — не лучший вариант.Всегда существует риск возникновения нулей и стоячих волн, и это просто не очень хорошее положение для динамика, потому что оно препятствует потоку низких частот. Если это ваш единственный вариант, есть шаг, который вы можете предпринять, чтобы свести к минимуму любые проблемы с качеством звука.

Если сабвуфер находится в шкафу, ближе к задней части, вы можете заблокировать отверстие свернутыми носками или новыми теннисными мячиками. Некоторые производители динамиков также предлагают заглушки, которые предотвращают отражение звуковых волн от стен.Другой вариант — отодвинуть сабвуфер от угла на несколько дюймов или больше, насколько это возможно.

Поместите сабвуфер под диван или стол

В качестве последнего варианта вы можете разместить сабвуфер под стулом, диваном или столом. Однако, если ваш сабвуфер не поддерживает частоты 120 Гц и выше, вы услышите пробелы в звуке. Низко висящая поверхность, наряду с задней, будет влиять на звуковые волны и на воспроизведение звука.

Размещение нескольких сабвуферов

Если у вас несколько сабвуферов, басы и сабвуферы могут звучать потрясающе, если компоненты находятся в правильных местах.Все большее число потребителей предпочитают устанавливать 4 сабвуфера вместо одного или двух. Использование нескольких сабвуферов снижает ваши шансы столкнуться с проблемами со звуком, в первую очередь с задержкой звука, также называемой задержкой.

Задержка звука возникает, когда звуковые волны от сабвуферов не достигают центра комнаты одновременно. Вместо того, чтобы смешивать все низкие частоты, вы слышите только одну или две за раз. Иногда задержка не так заметна. Однако бывают случаи, когда звук будет звучать «отключено», искажено или приглушено.Размещение сабвуферов в соответствии с размерами комнаты поможет предотвратить эту и другие проблемы.

Существует три способа размещения сабвуферов. Все они обеспечивают плавный, ровный звук, если вы будете следовать нескольким рекомендациям. Три пути,

Как разместить несколько сабвуферов

  1. Угловое размещение . Сабвуферы расставлены в каждом углу комнаты. Оптимально два сабвуфера спереди и два сзади.
  2. ½ размещения. Вместо углов сабвуферы размещены посередине каждой стены. Сабвуфер есть спереди, сзади и по бокам.
  3. ¼ размещения . Сабвуферы расположены на ¼ от каждого угла. В то время как звук насыщенный и полный с меньшим количеством настроек, не все хотят, чтобы их аудиокомпоненты были на виду.

Независимо от того, какой вариант размещения вы выберете, скорее всего, вам все равно придется внести некоторые коррективы для оптимального качества звука.

Как оптимизировать качество звука

Даже если сабвуферы равномерно распределены по комнате, звуковые волны могут отражаться от стен, что приводит к задержкам звука. Эти простые рекомендации гарантируют, что низкие частоты всегда будут звучать ровно, насыщенно и чисто.

  • Передний и задний сабвуферы должны иметь одинаковую фазовую характеристику, иначе будут временные задержки.
  • Вы хотите убедиться, что передний и задний сабвуферы расположены симметрично друг другу.Таким образом, сабвуферы воспроизводят зеркальные отражения доходящих до них звуковых волн, в результате чего получаются полные и плавные низкие частоты.
  • После размещения сабвуферов отрегулируйте уровни так, чтобы передние и задние совпадали. Если у вас есть сабвуферы по сторонам комнаты, отрегулируйте их уровни частот, пока они не будут одинаковыми.
  • Отрегулируйте задержку сабвуферов позади вас для компенсации у стены. Это гарантирует, что звук достигнет вас, а не будет бродить по комнате.

Если вы будете следовать этим рекомендациям, сабвуферы позади вас будут звучать так же великолепно, как и аудиокомпоненты впереди.

Последствия размещения сабвуфера позади себя

Иногда единственным вариантом является размещение сабвуфера позади вас, и звук все равно может звучать великолепно. Однако другие варианты размещения могут улучшить качество звука для всех в комнате. Если вы хотите добиться наилучшего звучания на низких частотах, попробуйте установить несколько сабвуферов по комнате.

Четыре сабвуфера дадут вам захватывающий звук, а установить компоненты несложно. Возможно, вам придется немного подрегулировать, но когда вы закончите, басы будут глубокими и чистыми во всей зоне вашего домашнего кинотеатра. Просто убедитесь, что вы делаете немного проб и ошибок, чтобы найти приятные моменты.

Размещение сабвуфера — 6 основных советов по настройке сабвуфера

Вы сделали это. Вы наконец-то решились и купили сабвуфер. И теперь вы можете превратить свою скромную стереосистему в звуковую систему, достойную богов.Единственная проблема заключается в том, что после того, как вы достали сабвуфер из коробки и готовы к настройке, куда вы его поставите?

Оказывается, размещение сабвуфера в наилучшем положении  не так просто, как кажется большинству людей. Это зависит от размеров и формы вашей комнаты. А также то, что еще есть в вашей комнате, и, что особенно важно, тип и количество динамиков, с которыми вы собираетесь соединить сабвуфер.

Поэтому я решил подробно обсудить размещение сабвуфера и предложить наилучшую схему в зависимости от вашей системы.

Что такое сабвуфер?

Прежде чем мы зайдем слишком далеко от себя, давайте поговорим о сабвуфере и о том, что он должен делать в вашей стереосистеме.

В то время как киты и слоны общаются на сверхнизких частотах, человеческое ухо может обнаруживать и различать звуки на частотах от 20 до 20 000 Гц. Однако, когда мы становимся старше, мы все начинаем терять высокие частоты. Вообще говоря, сабвуферы работают с самыми низкими частотами от 20 до 200 Гц.

Это означает тяжелые ударные звуки музыки с тяжелыми басами, бочки, бас-гитары и других низких музыкальных инструментов, взрывов и других звуковых эффектов в фильмах и многого другого.Сабвуфер помогает расширить динамический диапазон любой записи, чтобы вы услышали (и почувствовали!) весь спектр звуков, задуманных производителем.

И это еще не все…

Добавление сабвуфера к вашей звуковой системе даст еще одно большое преимущество. Это позволяет меньше нагружать другие динамики. Используете ли вы звуковую панель, напольные или полочные колонки, их вуферы справляются со всеми низкими частотами.

С сабвуфером им не нужно играть, и их можно использовать, чтобы сосредоточиться на более высоких низких и средних частотах.Итак, куда поставить сабвуфер ?

Основные советы по размещению сабвуфера

  1. Устанавливайте сабвуфер в угол только в том случае, если он соединен с большими мощными динамиками.
  2. Разместите сабвуфер с передним приводом перед собой, а сабвуфер с нижним приводом — рядом с местом для сидения.
  3. Никогда не ставьте сабвуфер в шкаф.
  4. Поместите сабвуфер по центру или сбоку, если он подключен к звуковой панели.
  5. При использовании динамиков большего размера держите сабвуфер в стороне, но в пределах 4-5 футов от одного из динамиков.
  6. Держите переходники с задними или боковыми отверстиями вдали от стен на расстоянии не менее чем в два раза больше диаметра отверстия.

Теперь давайте более подробно рассмотрим особенности вашей комнаты, динамиков и сабвуфера…

Куда угодно

Одной из теорий размещения сабвуфера является старая философия «все хорошо». Действительно? Что ж, поначалу это звучит хоть как-то разумно. В конце концов, басовые звуки гораздо более рассеяны, чем средние и низкие. У них более длинные волны, и они распространяются по любой комнате скорее с грохотом, чем с пронзительным направленным криком.

Проблема в том, что именно свойства сабвуфера делают его правильное расположение очень важным. Если вы этого не сделаете, вы обнаружите, что получаете вялый, чрезмерно рассеянный звук или наоборот — слишком много басов, мутных и бесцельных.

Ладно, ну, куда ни шло…

Саб в углу

Существуют разные мнения о размещении сабвуфера в углу комнаты, так же как и разные теории о том, как наказывать непослушных детей.Ваш сабвуфер не был непослушным — возможно, он просто работает не лучшим образом. Хм, это очень похоже на детей, на самом деле!

Каков эффект размещения сабвуфера в углу?

С одной стороны, вы получаете намного больше отражения звука от обеих стен, и это дает вам усиление басов. Это может привести к лучшему звуку в целом или большей мощности от более дешевого и слабого динамика.

С другой стороны,  преимущество размещения сабвуфера в углу  состоит в том, что он фокусирует внимание на нем как на точке звука.Это особенно верно, если он находится довольно далеко от других ваших динамиков. Громкий бас будет выделяться, а не сливаться с общим звуковым ландшафтом.

Это может дать интересный эффект, но это будет не что иное, как отвлечение, когда вы слушаете музыку и фильмы. С более крупными динамиками сабвуфер может не так сильно выделяться. Но в сочетании с динамиками меньшего размера, особенно менее шести дюймов, вы обнаружите, что он выделяется как совершенно другой и конкурирующий источник звука.

Различные конструкции сабвуферов

Что ж, действительно, это нужно учитывать. Разные сабвуферы сконструированы по-разному, поэтому при поиске наилучшего места для сабвуферов вам следует обратить внимание.

Большинство сабвуферов объединяют два элемента в один квадратный корпус. Во-первых, вы получаете драйвер, большой диффузор динамика, который обычно может иметь диаметр от 8 до 12 или даже 14 дюймов. Этот драйвер соединен со звуковым портом, который за неимением лучшего объяснения представляет собой дыру в корпусе.

Звуковой порт позволяет сжатому басами воздуху выходить из корпуса и возвращаться обратно, высвобождая большую часть мощного гулкого звука сабвуфера.

Порты спереди, сзади и обращенные вниз

Фронтальные сабвуферы имеют драйверы на передней поверхности шкафов. Их звуковые порты могут быть внизу, как у Polk Audio PSSW111, или сзади, как у Klipsch R-12SW.

Сабвуферы с задним портом должны быть вдали от стен, чтобы издавать звук, на расстоянии не менее двух диаметров порта.Например, если порт имеет диаметр шесть дюймов, вам понадобится не менее 12 дюймов от стены.

У подводных лодок, стреляющих вниз или снизу, драйверы направлены вниз, в пол. Их порты обычно также находятся внизу, как в Acoustic Audio PSW-10, или сбоку корпуса.

В чем разница между сабвуферами, направленными вперед и вниз?

По качеству звука особой разницы нет. Вы получаете плотный, глубокий, всенаправленный бас из обоих.Однако подводные лодки, стреляющие вперед, толкают воздух вперед. Поэтому их можно расположить перед слушателем, например, возле вашего пульта.

Сабвуферы с направленным вниз звуком уходят в пол. Таким образом, они привыкли к гораздо лучшему эффекту, когда они находятся близко к слушателю. Там они могут урчать вам в животе и трясти пол, не слишком рассеивая звук.

Лучшее размещение сабвуфера на звуковой панели

К настоящему моменту вы, надеюсь, получили хорошее представление о том, как работают сабвуферы, и о некоторых их ограничениях.Теперь мы рассмотрим лучшие варианты размещения сабвуферов в сочетании с разными динамиками.

Сочетание сабвуфера со звуковой панелью

Саундбар — это полосообразный динамик, предназначенный для размещения под телевизором примерно такой же ширины. Обычно звуковая панель содержит левый и правый пары высокочастотных и низкочастотных динамиков для создания 2-полосной или даже 3-полосной акустической системы.

В сочетании с сабвуфером получается так называемый звук 2.1 или 3.1. Первое число — это количество типов драйверов; число после точки — это количество сабвуферов.

Многие производители уже продают комплекты звуковая панель + сабвуфер, такие как Klipsch Cinema 600 и Samsung HW-Q60T. Идея состоит в том, что вы поместите звуковую панель под телевизор, а затем разместите сабвуфер на полу либо под тумбой/подставкой для телевизора, либо сбоку от него.

Позиционирование по-прежнему важно

Чтобы звук исходил из единого фронтального положения, лучше не размещать сабвуфер на расстоянии более четырех-пяти футов от звуковой панели.По крайней мере, для сабвуфера с передним приводом — сабвуферы с нижним приводом могут быть дальше и ближе к зоне сидения.

Не рекомендуется размещать сам сабвуфер в шкафу. Это заглушит звук и превратит ваш бум в хныканье. Он также может привносить и усиливать непривлекательные погремушки из-за неплотных соединений в мебели.

Лучшее размещение сабвуфера с парой динамиков

Вместо звуковой панели во многих стереосистемах до сих пор используются либо напольные динамики, такие как Sony SSCS3, либо полочные динамики, такие как Klipsch RP-600M.В обоих случаях разделение этих двух основных динамиков имеет решающее значение. Они должны быть настроены в соответствии с идеальными предложениями производителя.

После того, как это положение установлено, пришло время найти наилучшее место для вашего сабвуфера. Форма и размеры комнаты могут иметь большое значение. Если у вас длинная и узкая комната, лучшим выбором будет размещение сабвуфера в центре консоли. Между двумя другими динамиками или даже под телевизором, если это ваша основная задача.

Если у вас короткая и широкая комната

Скорее всего, вы получите лучший звук, если разместите сабвуфер по обе стороны от фокуса комнаты.Это уберет басовый звук назад и позволит ему лучше рассеиваться и сливаться. Не уходите слишком далеко — опять же, четыре-пять футов от ближайшего динамика — это хороший предел, чтобы обеспечить хорошее сочетание звука.

В обоих случаях, если у вас есть сабвуфер, направленный вниз, вам нужно, чтобы он находился рядом с зоной отдыха. Тем не менее, он почти наверняка должен быть смещен в ту или иную сторону. Никто не хочет использовать корпус сабвуфера в качестве журнального столика. А наличие сабвуфера позади вас создаст путаницу в источниках звука, что отвлечет вас от прослушивания.

Ищете отличный сабвуфер или другие динамики?

У нас есть хороший выбор, чтобы помочь вам найти то, что вам нужно. Ознакомьтесь с нашим подробным обзором Klipsch Sub-12HG, нашим обзором Klipsch R-10B, нашим обзором HiFi серии Fluance Signature, нашим обзором звуковой панели Sony HT-S350, нашим обзором Cerwin-Vega SL-28 и нашим обзором Polk Audio TSi500 для удивительные предметы в настоящее время доступны.

Кроме того, ознакомьтесь с нашими исчерпывающими обзорами лучших сабвуферов PA, лучших активных динамиков, лучших полочных динамиков стоимостью менее 500 долларов, лучших беспроводных динамиков для телевизора и лучших динамиков для домашнего кинотеатра высокого класса, которые вы можете купить в 2022 году.

И не пропустите наши полезные руководства «Разница между активным и пассивным сабвуфером», «Почему у некоторых сабвуферов есть левый и правый входы» и «Как подключить динамики к телевизору» для получения дополнительной полезной информации.

Размещение сабвуфера – Заключительные мысли

Приобретя отличный сабвуфер, вы сможете вывести свою звуковую систему на новый уровень. Однако даже самый лучший в мире сабвуфер разочарует, если он окажется в неправильном положении.

Чтобы избежать вялых, чрезмерно рассеянных басов или грязных, властных штанг, следуйте нашим главным советам о том, как разместить сабвуфер в идеальном месте .Не бойтесь экспериментировать и перемещать вещи, пока не найдете самое лучшее место. Как только у вас появится эта приятная точка, ваш опыт прослушивания уже никогда не будет прежним.

Итак, до следующего раза пусть играет музыка.

КАК ТОЧНО НАСТРОИТЬ САБВУФЕР

Низкие частоты необходимы для хорошего звука. Каждый из нас стремится сделать их правильно, но лишь немногие из нас знают, как это сделать. Отличная статья Боба Катца поможет вам интегрировать сабвуфер в вашу систему без необходимости иметь какие-либо специальные инструменты — все, что вам нужно, это уши, тестовые диски и время.


Точная настройка сабвуфера с (почти) отсутствием контрольно-измерительных приборов

Боб Кац — значок мастеринга. Вместе с Дэвидом Чески он основал Chesky Records как аудиофильский лейбл, сегодня он управляет собственной студией мастеринга Digital Domain. Боб — неустанный пропагандист высококачественного звука и участник группы Turn Me Up! инициатива, которая хочет восстановить естественную динамику в записанной музыке. В отличие от многих мастеринг-инженеров, он не готов идти на компромисс, когда речь идет о качестве мастеринга.Таким образом, всегда можно быть уверенным, что его каталог имеет торговую марку perfectionsim. Аудиодром с большим удовольствием представляет свою статью вниманию наших читателей.

Редактор: Если есть какие-то слишком сложные режимы комнаты или установки, то может быть полезно использовать дополнительные измерения. Некоторые сабвуферы (Bowers & Wilkins, Velodyne) уже имеют встроенную процедуру измерения.

Низкие частоты чрезвычайно важны для воспроизведения звука.Все заинтересованы в том, чтобы получить правильный бас, но большинство людей понятия не имеют, как это сделать. Эта статья поможет наладить процесс интеграции активного сабвуфера с существующей «сателлитной» системой. Если ваша комната и динамики в порядке, вам понадобятся только два тестовых компакт-диска и ваши уши, чтобы настроить сабвуфер. Если ваша комната не так хороша или вы хотите еще больше улучшить звук, мы обсудим лучший способ интегрировать измерения тестового оборудования с вашим слухом. Простой тест на прослушивание также покажет, есть ли проблемы в вашей комнате и не пора ли нанять акустика.
Давайте рассмотрим основные требования для плавного, расширенного баса.

Завоевание комнаты

Многие люди гордятся «идеальными размерами» своей комнаты для прослушивания. В целом, чем больше помещение, тем меньше слышимых проблем с низкочастотными стоячими волнами (узлами и пучностями). Для получения плавного и ровного баса требуются потолки высотой более 10 футов, шириной более 12 футов и длиной более 25 футов (30 или более для глубокого баса). Размеры (включая диагонали) не должны быть кратны одинаковым длинам волн, чтобы избежать раскачки на октавных резонансах.Конечно, в больших комнатах может потребоваться поглощение, чтобы уменьшить время реверберации, но стоячие волны не имеют тенденции неуклюже накапливаться в больших комнатах. Также важно использовать поглощение, чтобы время затухания на низких частотах было примерно таким же, как на средних и высоких частотах. Это называется «нейтральная комната».


Легкие, гибкие стенки действуют как диафрагмальные поглотители, благодаря чему некоторые басовые частоты уходят сквозь стены и никогда не возвращаются. На мой взгляд, идеальной является сплошная бетонная (блочная) стена, но правильное строительство с помощью токарного станка из гипса, дерева и / или двойного гипсокартона может дать аналогичные результаты.Но сплошные стены сами по себе создают проблемы; помещение мирового класса обычно требует некоторого поглощения и/или рассеивания для борьбы с резонансами и эхом. Следите за полостями в стенах, которые могут вызвать резонанс. Создание большой комнаты с хорошим басовым откликом, внутренней акустикой и внешней изоляцией — задача профессионального акустика. В этой статье мы поделимся некоторыми секретами тонкой настройки систем в хороших комнатах; не мечтайте построить комнату с нуля, не наняв акустика.

Крепление динамика — шипы или изоляторы?

Монтаж на потолке включает в себя встраивание громкоговорителей в полость в стене так, чтобы край громкоговорителя находился заподлицо со стеной. Монтаж софита требует опыта опытного акустика и выходит за рамки этой статьи. Основные громкоговорители должны быть отделены от пола. Тяжелые, жесткие стойки должны иметь верхнюю часть не больше нижней части громкоговорителя, чтобы избежать дифракции (разновидность гребенчатой ​​фильтрации). Я имел большой успех, протыкая стойки динамиков (используя шипы или «цыпочки») через отверстия в ковре.Некоторые специалисты рекомендуют вместо шипов подкладывать под тяжелый полнодиапазонный динамик демпфирующую прокладку. Какой бы ни был метод монтажа, цель состоит в том, чтобы уменьшить резонансные вибрации или бегущие волны в шкафах, полу и стенах. Резонансная частота коробки и подставки должна быть крайне низкой. Ударьте по ящику кулаком и подтвердите, что он не имеет резонансного характера; проведите синусоидальную волну по системе и прислушайтесь к вибрациям. Я добился большого успеха с очень тонким изолятором (Dr. Scholl) между динамиком и подставкой, который почти полностью сжимается под весом динамика.

Позиция слушателя

Если вы сидите в пучности, на этой частоте всегда будет провал, и никакая эквализация не исправит акустическую проблему.

Положение динамика

По иронии судьбы сплошные стены ухудшают взаимодействие положения громкоговорителя и частотной характеристики. Чем ближе динамик к стенам и особенно к углам, тем выше уровень басов. У вас могут быть самые «гладкие» и самые точные сателлитные (основные) громкоговорители в мире, но они должны быть расположены так, чтобы избежать отражения от боковых стен, и должны быть расположены достаточно далеко от всех стен, чтобы уменьшить резонанс.

Мониторинг ближнего поля?

С мониторами ближнего поля я бы не осилил, но смешаю с ними. Мониторинг ближнего поля был разработан, чтобы уменьшить влияние неблагоприятной акустики помещения, но если акустика вашего помещения хорошая, то «Среднее поле» или «Дальнее поле» обеспечит более точную глубину и пространственное изображение. Между мониторами и слушателем должен быть свободный путь. Что является самым большим препятствием для хорошего воспроизведения звука в студии звукозаписи? Консоль.Независимо от того, как вы расположите мониторы, поверхность консоли отражает звук обратно к вашим ушам, что вызывает гребенчатую фильтрацию, тот же эффект туннеля, который вы получаете, если подносите руку к лицу и говорите в нее. Или если вы носите широкополую шляпу, которая создает неравномерный провал около 2 кГц. Меня поражает, что некоторые инженеры не знают об ухудшении состояния, вызванном простыми полями шляпы! Точно так же я вздрагиваю, когда вижу профессиональный громкоговоритель, стоящий на полке в нескольких дюймах от края, что ухудшает качество воспроизведения.Акустический компромисс консоли может быть сведен к минимуму, а не устранен, путем размещения громкоговорителей и консоли таким образом, чтобы увеличить соотношение прямого и отраженного пути. Правило Лу Берроуза «3 к 1» можно применять как к акустическим отражениям, так и к микрофонам, а это означает, что путь отражения до уха в идеале должен быть как минимум в 3 раза больше прямого пути.

Что насчет измерений?

Разве мы не можем просто измерить, отрегулировать кроссоверы и положение динамиков для максимально ровного отклика, а затем сесть и наслаждаться? Что ж, поскольку ни одна комната или громкоговоритель не идеальны, измерения открыты для интерпретации, а измерения частотной характеристики всегда будут полны пиков и провалов, некоторые из которых более важны для слуха, чем другие.Какие из этих многочисленных пиков и спадов на дисплее важны, а какие следует игнорировать?
Я обнаружил, что ухо лучше всех определяет, что важно, особенно в области басов. Ухо обнаружит проблему с низкими частотами быстрее, чем любой измерительный прибор. Измерительный прибор поможет определить конкретные проблемные частоты, будь то пики или провалы, и, предоставив числа, поможет внести изменения. Весь процесс очень утомительный, и он вдохновил меня на поиск методов настройки и тестирования, использующих слух.Идеальная настройка по-прежнему требует многоступенчатого процесса: слушайте, измеряйте, настраивайте, слушайте снова и повторяйте, пока не будете удовлетворены, но этот процесс можно упростить. Вот тест прослушивания для настройки кроссовера сабвуфера, в котором используются простые, легкодоступные и дешевые тестовые материалы, и в целом он столь же точен, как и большинство более формальных методов измерения! Если вы настраиваете постоянную систему, посвятите этому процессу целый день; даже легкое не дается легко. Некоторые марки усилителей для сабвуферов имеют все необходимые элементы управления или разъемы; возможно, вам придется адаптировать процесс, описанный ниже, к вашей конкретной системе низкочастотных динамиков.

Полярность не соответствует фазе

Это все еще запутанная тема, возможно, потому, что люди слишком робки, чтобы говорить о полярности, когда они это имеют в виду. Полярность громкоговорителя относится к тому, движется ли драйвер наружу или внутрь с положительным сигналом, и может быть скорректирована простым изменением направления провода. Помните, что фаза означает относительное время; фазовый сдвиг на самом деле является временной задержкой. Так называемые фазовые переключатели на консолях на самом деле являются переключателями полярности, они не влияют на время сигнала! Иногда это называют абсолютной фазой, но я рекомендую избегать использования термина фаза, когда вы действительно имеете в виду полярность.Если два громкоговорителя работают вместе, их полярность должна быть одинаковой. Если они разделены пространством или задействован кроссовер, между ними может быть разность фаз, измеряемая во времени или градусах (на определенной частоте). У меня есть пара сабвуферов Genesis с отдельными сервоусилителями. На кроссовере/усилителе есть три элемента управления: громкость (усиление), фаза (от 0 до 180 градусов) и частота кроссовера нижних частот (от 35 Гц до более 200 Гц). Обратите внимание, что нет регулировки верхних частот.Естественный подход к нирване сабвуфера предполагает, что ваши (маленькие) сателлитные громкоговорители имеют чистый, плавный отклик вплоть до некоторой басовой частоты и постепенно снижаются ниже этой частоты. Логично использовать естественный спад басов сателлитов в качестве высокочастотной части системы и избегать добавления дополнительной электроники, которая будет влиять на деликатные средние частоты. Поэтому мы используем комбинацию регулировки кроссовера нижних частот и расположения сабвуфера для точной настройки системы.


Хороший кроссовер/усилитель сабвуфера обычно обеспечивает более одного метода соединения со спутниковой системой.Лучшим является тот, который оказывает наименьшее влияние на звук критической основной системы. Я предпочитаю не мешать соединениям линейного уровня с (основным) усилителем мощности, питающим сателлиты. Если у вашего предварительного усилителя нет запасной пары буферизованных выходов, я рекомендую использовать выходы основного усилителя мощности на уровне динамиков. Genesis имеет высокоимпедансные симметричные входы с трансформаторной связью на разъемах типа «банан», предназначенные для приема сигналов уровня громкоговорителей. Подключите выход основного усилителя мощности к входу вспомогательного усилителя с помощью простого шнура на молнии с бананами на каждом конце.Никакой реальный ток не потребляется, поэтому сечение провода не должно быть большим. Двойные бананы позволяют легко изменить полярность сабвуфера, что является важной частью процедуры тестирования. Некоторые сабвуферы используют кроссовер 12 дБ на октаву, другие 18 и более. Интересно, что по причинам, которые мы здесь не будем обсуждать, крутизна кроссовера 12 дБ требует подключения низкочастотных динамиков в противоположной полярности к основной системе. Мой новый саб-кроссовер использует крутизну нижних частот 24 дБ, что также требует изменения полярности, но, чтобы облегчить работу безмозглых, внутренние соединения перевернуты, и вы должны подключить «горячее к горячему» между основным усилителем мощности и НЧ усилитель.Не оставляйте никаких сомнений — мы должны подтвердить правильную полярность. Крутые наклоны, такие как 18 и 24 дБ, являются хорошим выбором для того, чтобы заставить сабвуфер снизиться до того, как он повлияет на среднечастотный отклик.


Вы должны сесть в «золотую середину» для прослушивания. Если ваши сабвуферы имеют встроенный усилитель, вам понадобится помощник, чтобы внести коррективы. Поскольку усилитель Genesis физически отделен, я смог переместить усилители сабвуфера на пол перед точкой наилучшего восприятия и внести свои собственные коррективы.Вот два тестовых диска:


Справочный диск The Mix, Deluxe Edition, MRD2A . Поскольку этот диск больше не издается, редактор Mix Джордж Петерсен любезно разрешил мне разместить тестовые звуки на нашем сайте, чтобы вы могли сделать свой собственный тестовый компакт-диск для сабвуфера. Вы также можете распечатать лоток из файла PDF, который я предоставил. Вы также можете использовать любой источник розового шума с фильтром 1/3 октавы.


Rebecca Pidgeon, The Raven , Chesky JD115, можно приобрести в музыкальных магазинах, магазинах высококачественной стереосистемы или на Chesky Records.
Я записал диск Ребекки в 1994 году. Трек 12 — это Испанский Гарлем, в котором есть медленная, продуманная акустическая басовая партия, которая позволяет легко идентифицировать ноты, которые «торчат» слишком далеко и охватывают большую часть басового спектра. Эта запись никогда не переставала выявлять аномалии различных комнат и громкоговорителей за несколько лет использования в качестве музыкального эталона. Ухо лучше с мгновенными сравнениями, чем с абсолютными суждениями, и этот тест основан на способности нашего уха делать сравнения. Все музыкальные инструменты и преобразователи воспроизводят как гармоники, так и основные тона.В меру нашей способности различать мы будем концентрироваться на основных тонах в этом музыкальном произведении. Если ваши громкоговорители имеют значительные гармонические искажения, они могут усложнить или запутать тест. Многие студийные громкоговорители рассчитаны на работу с большой мощностью за счет тональной точности или искажений. Этот тест не для них. Если вам нужен точный бас, пора заменить динамики и, возможно, нанять акустика с анализатором искажений.


Начните с оценки спутниковой системы с отключенными сабвуферами.Слушайте бас на среднем уровне, равном или немного громче, чем естественный уровень акустического баса. Прислушайтесь к гармоническим искажениям: если это не похоже на «прозрачный» акустический бас, сначала устраните проблему с сателлитами. Прислушайтесь к неровным нотам. Если нижняя(ые) нота(и) гаммы последовательно мягче по уровню, чем более высокие ноты, то у вас есть идеальный кандидат на сабвуфер. Если промежуточные басовые ноты слабые или сильные (неравномерный бас), возможно, громкоговорители-сателлиты расположены слишком близко к углам, в узле или пучности, позиция прослушивания может находиться в стоячей волне, или сами сателлиты плохо спроектированы.Возможно, пора пригласить акустика. Но если сателлитный бас ровный, можно переходить к следующему шагу, регулировке сабвуферов.
Испанский Гарлем , в тональности G, использует классическую последовательность 1, 4, 5. Вот частоты основных нот баса. Если ваш громкоговоритель имеет достаточно низкие гармонические искажения, это не повлияет на вашу оценку мощности басовых нот, на которые уже влияют естественные гармоники инструмента.


49 62 73 65 82 98 73 93 110



Как видите, это покрывает большую часть критического диапазона низких частот.Если самая низкая нота (ноты) слабее остальных, то вы кандидат на сабвуфер. Мои сателлиты ведут себя классически, самая нижняя нота (соль, 49 Гц) немного занижена по уровню, но остальные ложатся в сбалансированную линию. Я был в небольших комнатах, где одна или несколько промежуточных нот были подчеркнуты или слабы, что предполагает проблемы со стоячими волнами. Перестановка спутников может помочь. Избегайте эквалайзера, который является неприятным пластырем… правильная акустическая обработка помещения — это лекарство. Возможно, вы могли бы добавить сабвуфер в противофазе на рассматриваемых частотах, но этот метод должен оставаться конфиденциальным между вами и вашим аналитиком.Сначала устраните проблемы с акустикой, и будет вам счастье.


Если ваша сателлитная система прошла первичную проверку, следующим шагом будет определение начального (приблизительного) расположения сабвуфера. Система сателлит-сабвуфер обладает огромной гибкостью, теоретически предлагая лучшее из двух миров. Сателлиты можно размещать на жестких подставках на уровне ушей, вдали от углов и боковых стен, что снижает отражения от пола и стен и гребенчатую фильтрацию в средней полосе. А сабвуферы могут быть размещены на полу, в положении, которое дает наиболее удовлетворительный басовый отклик, интегрированный с сателлитами.Если у вас есть только один (моно) сабвуфер, начните с размещения его посередине между стереодинамиками. Вопреки распространенному мнению, стереофонические сабвуферы важны, они могут улучшить ощущение «обволакивания», реализм концертного зала, что басовые волны проходят мимо вас. Мнения экспертов расходятся во мнениях относительно того, какой режим сабвуфера — монофонический или стереофонический — более снисходителен к комнатным режимам. Я предпочитаю звук стереофонических сабвуферов. Полное обсуждение того, как разместить сателлиты, потребует отдельной статьи, но давайте начнем с того, что вам, возможно, придется иметь дело с отражениями от боковых стен, размещая поглотители в критических местах.Посоветуйтесь с компетентным акустиком.


Предполагая, что ваша спутниковая система прошла тест прослушивания, пришло время найти правильную частоту кроссовера, фазу и амплитуду вуфера, которые просто дополнят нижние ноты гаммы. Начните с размещения сабвуферов рядом и немного впереди сателлитов. Сначала мы должны определить правильную полярность для сабвуферов. Если в вашей системе используются входные разъемы XLR, для этой части теста соберите адаптер для смены полярности.Это проще, если воспроизводится только один канал. Включите MRCD с полным розовым шумом, на умеренном уровне (70-80 дБ SPL). Настройте кроссовер на максимальную частоту, фазу на 0 и увеличивайте усиление сабвуфера до тех пор, пока не убедитесь, что вы слышите его вклад. Поменяйте полярность сабвуфера. Полярность, обеспечивающая самый громкий бас, является правильной полярностью. Отметьте его на пробках и не забудьте!


Далее следует итеративный процесс («намылить, промыть, повторять до очистки»).Вот краткое изложение четырех шагов: (1, 2 и 3) Используя отфильтрованный розовый шум, мы определим точную фазу, амплитуду и положение регулятора кроссовера для любой частоты кроссовера. (4) Затем мы вернем Ребекку и посмотрим, все ли басовые ноты теперь звучат одинаково громко. Если не одинаково громко, то мы вернемся к отфильтрованному розовому шуму и попробуем другую частоту кроссовера. Мы продолжаем повторять эту тестовую последовательность до тех пор, пока нижняя нота (ноты) не станет «ровной», не затрагивая остальные. С практикой вы можете сделать это менее чем за полчаса.Настраивайте каждый сабвуфер индивидуально, воспроизводя по одному каналу за раз.


А теперь подробно:



Частота кроссовера (нижние частоты)
Воспроизведение отфильтрованного розового шума (или мультичастоты Mix CD) с максимальной частотой кроссовера, скажем, 63 или 80 Гц. Обратите внимание, что сигнал имеет центр основного тона или доминирующее качество основного тона. Если сабвуфер неправильно отрегулирован, добавление сабвуфера к сателлитам приведет к смещению центра высоты тона сигнала сателлита. Поменяйте полярность сабвуфера (установите неправильную полярность).С сабвуфером на среднем уровне, начните с самой низкой частоты и повышайте частоту, пока не услышите, что доминирующая высота тона начинает расти (буквально, центральная «нота» розового шума становится резкой, если использовать музыкальные термины). . Слегка уменьшите его (до точки чуть ниже, где затрагивается высота тона), и вы правильно установите кроссовер на эту частоту. Перепроверьте свои настройки. Вот и все.

Фаза
Сабвуфер всегда должен находиться на одной линии со спутником или немного впереди него.Если низкочастотный динамик находится немного впереди сателлитов, фазу, как правило, необходимо установить больше 0 градусов. Верните сабвуферу правильную полярность. Воспроизведите ту же частоту отфильтрованного шума и увеличивайте количество «фазы», ​​пока не услышите повышение доминирующей высоты тона. Слегка отодвиньте его, перепроверьте настройки, и все.

Амплитуда
Настройки сабвуфера точно правильные, когда его амплитуда идентична амплитуде сателлита на частоте кроссовера.Усиление сабвуфера настроить проще всего, потому что будет четкая центральная точка, как при фокусировке камеры. Воспроизведите отфильтрованный шум и обнаружите, что высота звука правильная только при определенном усилении, выше которого высота звука повышается (диез), а немного ниже этого уровня снижается (бемоль). «Сфокусируйте» усиление для центрального шага, который будет соответствовать шагу сателлитов без сабвуфера. Перепроверьте свою работу, отключив и снова подключив саб. Высота тона не должна меняться при повторном подключении сабвуфера, иначе усиление будет неправильным.Чтобы быть предельно точным, увеличивайте усиление небольшими приращениями, пока не найдете точку, в которой высота тона повышается при подключении сабвуфера, а затем уменьшайте усиление на последнее приращение. Этот процесс чрезвычайно чувствителен.

Ребекка
Сыграйте Испанский Гарлем еще раз. Если все уровни басовых нот равны, вы завершили шаги 1-4. Если вы слышите подъем уровня ниже какой-то низкой ноты, значит, частота кроссовера слишком высока, и наоборот. Не пытайтесь исправить проблему с усилением сабвуфера, потому что оно было откалибровано с помощью этой процедуры, которая не оставляет никаких сомнений, кроме выбора частоты кроссовера.Вернитесь к первому шагу и повторите попытку. Как только все ноты будут ровными, ваш кроссовер идеально отрегулирован. Запишите эту частоту. Затем для полной уверенности проверьте ближайшую частоту вверху и внизу (вернитесь к шагам 1-4), доказав, что сделали правильный выбор. Этот тестовый музыкальный фрагмент достаточно полезен, так как будет четкая разница между каждым выбором частоты 1/3 октавы, и будет сравнительно легко определить победителя. Хитрость заключается не в том, чтобы полагаться на нашу ошибочную акустическую память, а на способность уха проводить относительные сравнения.

Подробнее Уточнение

Тонкая настройка стереофонического разделения (промежуток между низкочастотными динамиками)

Если у вас есть стереофонические сабвуферы, необходимо отрегулировать их разделение слева и справа. Играйте в испанский Гарлем. Слушайте звук баса с выключенными сабвуферами. Он должен быть точно отцентрован как фантомное изображение, а его видимое расстояние от слушателя должно проходить по линии между спутниками. Если он не идеально отцентрирован или его изображение расплывчато, спутники находятся слишком далеко друг от друга. Теперь добавьте сабвуферы.Бас не должен двигаться вперед или назад, а его образ не должен становиться шире или расплывчатее. Отрегулируйте физическое разделение сабвуферов так, чтобы ширина басового изображения не нарушалась при их включении. Это «интегрирует» систему. Вернитесь к первому шагу, еще раз проверьте настройки амплитуды и фазы для нового положения низкочастотного динамика. Теперь все на месте.
Поздравляем, вы только что установили систему воспроизводства мирового класса! Сабвуфер не должен привлекать к себе внимание ни расположением, ни амплитудой.Когда вы воспроизводите музыку, комбинация сабвуфера и сети будет звучать как единый источник.
Теперь, после регистрации настроек, расслабьтесь, слушайте и наслаждайтесь. Вы заслужили отпуск. Не позволяйте никому прикасаться к этим с трудом заработанным корректировкам, потому что вы можете быть уверены, что они настолько хороши, насколько это возможно. Воспроизведите несколько ваших любимых записей и послушайте бас. Бас на лучших записях будет приемлемым для вашей эталонной системы; в худших записях будет слишком много или слишком мало баса.Теперь вы можете быть уверены, что проблема в записи, а не в вашей комнате или низкочастотных динамиках. Какое приятное чувство!

Как работает метод определения шага

Сигнал розового шума 1/3 октавы (или многотональный тестовый сигнал) содержит узкую полосу частот, преобладающий уровень которой находится в центре полосы. Таким образом, вы воспринимаете «тональность» сигнала. Когда вы добавляете второй драйвер громкоговорителя (сабвуфер), управляемый тем же сигналом, если выходной сигнал низкочастотного динамика не совсем соответствует уровню и распределению частот, воспроизводимому основным громкоговорителем, произойдет сдвиг в доминировании мультичастот, либо к верхнему концу полосы или нижнему концу, что воспринимается как сдвиг высоты тона.Когда два сигнала хорошо согласованы по уровню, частотному распределению и фазе, вы услышите легкое повышение уровня, но не изменение высоты тона. Путем простого сравнительного прослушивания, включающего и отключающего низкочастотный динамик, вы подтверждаете, что ваши драйверы согласованы на частоте кроссовера и что волновые фронты ваших основных динамиков и сабвуферов выровнены на критической частоте кроссовера.


Конечно, мы делаем определенные предположения… что:

  • Ваша спутниковая система хорошо спроектирована, линейна и имеет спад ниже определенной частоты.
  • ваша система сабвуфера является линейной и спадает выше определенной частоты.
  • наклоны двух скатов совместимы и будут интегрироваться.
Что делать, если результаты не идеальны

При интерпретации Испанский Гарлем не слишком зацикливайтесь на небольших «провалах» уровня. Провалы менее неприятны для слуха, чем пики. Сначала приступайте к проблемам с резонансными нотами, а затем смотрите на провалы. Все может быть не так радужно с первого раза.Предположим, что сабвуфер помог с нижней нотой (нотами), что означает, что кроссовер находится на правильной частоте, но была затронута какая-то верхняя нота в последовательности. Это означает, что положение сабвуфера не оптимизировано, или сабвуфер имеет некоторую аномалию частотной характеристики. По мере того, как сабвуфер приближается к углам комнаты, низкие частоты усиливаются, а предыдущие провалы становятся пиками. Между сабвуферами и сателлитами есть аннулирование/усиление, которое сложно меняется при перемещении сабвуфера. Таким образом, регулировка положения сабвуфера является мощным методом выравнивания басов, но этот тип проб и ошибок слишком сложен без тестового оборудования.Вы можете слегка сдвинуть низкочастотный динамик, отрегулировать кроссовер, как указано выше, послушать, переместить его снова, отрегулировать и снова послушать, но наша акустическая память слишком коротка, чтобы сказать, когда мы попали в идеальное место.

Передовые методы

Интеграция инструментов с ушами

Здесь все становится сложнее. Если у вас возникли проблемы с неравномерным басом, мы больше не можем полагаться исключительно на наши уши. Если вы знакомы с измерительными приборами, то давайте продолжим. Во-первых, послушайте Ребекку и отметьте проблемную частоту или частоты, будь то пики или провалы.Вы будете использовать это знание, когда будете использовать большие пушки, 1/3-октавный анализатор. Хорошо, что Ребекка уже рассказала вам, где проблемы, так что вы будете знать, как отделить лес от деревьев на дисплее 1/3 октавы. Я использовал Spectrafoo (отличная программа анализа для Mac) в режиме передаточной функции с широкополосным розовым шумом как на сателлиты, так и на сабвуферы (по одному каналу за раз). Время Spectrafoo выравнивает стимул и реакцию, что помогает отделить прямой звук от отраженного, более точно представляя то, что слышит ухо.Spectrafoo выявил усиление отклика в моей комнате ниже 40 Гц и, что более важно, небольшой провал в комбинированном отклике около 63 Гц, что соответствовало моему восприятию этой ноты, возможно, немного слабой. Слегка перемещая сабвуфер и наблюдая за дисплеем, я смог заменить слабость на избыток, не усугубляя другие пики.


Сила этого метода в том, что мы постоянно объединяем наши мощные (почти объективные) суждения слушателей с «сверхмощным» инструментом анализа.Мы используем анализатор общих трендов, а не абсолютных амплитуд; вот что я имею в виду, когда отделяю лес от деревьев. Положение тестового микрофона должно точно соответствовать положению слушателя. Носите затычки для ушей, чтобы ваши уши были свежими, когда вам не нужно слушать. После перемещения низкочастотного динамика не забудьте отрегулировать усиление кроссовера и фазу с помощью нашей техники прослушивания.
Если все пойдет хорошо, Испанский Гарлем будет еще лучше настроен, и мы можем быть уверены, что наша система действительно действительно настроена.Теперь расслабьтесь и наслаждайтесь. Ой, ваша работа никогда не сделана. Теперь, когда вы настроили свою систему, я открою вам еще один секрет: сервоусилители имеют внутреннюю регулировку, которая влияет на демпфирование вуфера, делая басы «плотнее» или «слабее». но это другая история.



Copyright: Digital Domain, Inc., Bob Katz V.2010, оригинал можно найти здесь. Перепечатано с любезного разрешения.



Související články:

Подвесной сабвуфер

Velodyne SPL-800 Ultra — Recenze

Velodyne DD-12 Plus — Recenze

Bowers & Wilkins DB-1 — Recenze

Как настроить сабвуфер (или сабвуферы) для домашнего кинотеатра: BigPictureBigSound

Как настроить сабвуфер (или сабвуферы) для домашнего кинотеатра

Крис Бойлан

Возможно, самая трудная задача в получении наилучшего звучания от системы домашнего кинотеатра — правильно интегрировать сабвуфер в основную акустическую систему.Независимо от того, устанавливаете ли вы домашний кинотеатр за 500 долларов в коробке или компонентную систему за 50 000 долларов, одни и те же основные принципы применяются к настройке и установке сабвуфера.

В этом руководстве рассматриваются основы настройки сабвуфера, чтобы вы могли максимально эффективно использовать громкоговорители для домашнего кинотеатра. Итак, подключите линейный выход сабвуфера ресивера или процессора к линейному входу сабвуфера (гнездо типа RCA), включите сабвуфер и приступайте.

Необходимые инструменты:

  • Измеритель звукового давления Radio Shack
  • Тестовый диск с калибровочными тонами (рекомендую «Авиагид по домашнему кинотеатру»)
  • Беруши
  • Помощник (для помощи в перемещении тяжелого сабвуфера и для регулировки кроссовера и фазы, пока вы находитесь в «золотой зоне»)
  • Ручка и бумага

Элементы управления сабвуфера (не все из них присутствуют на всех моделях):

Управление сабвуфером на сабвуфере Hsu Research STF2.


  • Переключатель управления фазой (обычно 0 или 180 градусов, но некоторые модели имеют бесступенчатую регулировку фазы)
  • Регулятор громкости или уровня (обычно диск)
  • Частота кроссовера (ступенчатая или переменная — обычно циферблат)
  • Питание (обычно три положения: вкл, выкл и автовкл) автовкл) и выкл, вкл, положения: три (обычно >
  • Обход кроссовера — позволяет выбрать встроенный в сабвуфер регулятор кроссовера или обойти его и использовать регулятор кроссовера, встроенный в процессор или ресивер вашего домашнего кинотеатра

Элементы управления на ресивере или процессоре в меню настройки (не все элементы управления присутствуют на всех моделях):

  • Генератор тестового тона с индивидуальной регулировкой громкости динамика
  • Конфигурация динамиков (обычно «маленький», «большой» или «выкл.»)
  • Регулировка кроссовера

Берегите свои уши!

Что хорошего в хорошем басе, если ты его не слышишь? Безопасная настройка сабвуфера означает использование берушей для прослушивания громких звуков.Я знаю, что может показаться нелогичным настраивать аудиоустройство без использования ваших ушей, но это требуется только для тех частей установки, которые используют измеритель SPL. Хорошие сабвуферы могут воспроизводить звук в самой низкой слышимой октаве — от 20 до 40 Гц — и, хотя вы можете не замечать звукового давления на слух, оно все же может привести к усталости слушателя и даже повредить ваш слух, если воспроизвести его на чрезмерных уровнях.

Кроме того, когда вы экспериментируете с правильной регулировкой фазы, используя нисходящие басовые трели, вы можете испытывать более низкие уровни давления в диапазоне от 40 Гц до 100 Гц (из-за подавления фазы), но затем чрезвычайно высокие уровни звукового давления в самых глубоких басах.Так что будьте осторожны: если сомневаетесь, вставьте беруши и убедитесь, что дети, супруги, домашние животные и помощники также носят беруши или находятся вне дома. Что касается того, чтобы заставить вашу кошку носить затычки для ушей, ну, тут вы сами.

Какая частота, Кеннет?

Проще говоря, частота кроссовера — это точка, в которой выходной сигнал одного динамика падает, а другой берет верх. Большие напольные громкоговорители могут воспроизводить низкие частоты вплоть до 40 или 50 Гц, в то время как небольшие сателлитные громкоговорители могут воспроизводить басы на частотах 80, 100 или даже 120 Гц.Нахождение наилучшего места для сабвуфера так же важно, как и определение наилучшей частоты (или частот) кроссовера для сопряжения сабвуфера с основными динамиками. Если все ваши основные динамики идентичны из согласованной системы, то это, как правило, проще, потому что настройка кроссовера будет одинаковой для всех динамиков. Но если ваша система сочетает в себе динамики разных производителей или разного размера, найти лучшие настройки кроссовера может быть непросто.

Если ваш ресивер или процессор домашнего кинотеатра позволяет вам независимо регулировать настройки кроссовера для ваших динамиков, то, вообще говоря, вы должны использовать настройки кроссовера в вашем ресивере или процессоре и установить собственный регулятор «обход кроссовера» сабвуфера на «обход» ( при условии, что он есть).

Как низко ты можешь пасть?

Чтобы найти идеальную частоту кроссовера для ваших динамиков, вам нужно определить, насколько низко могут работать ваши основные динамики с пригодным для использования басовым выходом. Обычно это означает, что вы хотите найти точку «-3 дБ» ваших динамиков. Изучив руководство по эксплуатации динамика или веб-сайт производителя, вы сможете найти этот пункт. Если вы видите, что номинальная частотная характеристика ваших динамиков составляет «от 50 Гц до 20 000 Гц +/- 3 дБ», то это означает, что ваша точка -3 дБ, вероятно, составляет около 50 Гц, и именно здесь вы должны установить кроссовер.Имейте в виду, что некоторые производители слишком щедры в своих номинальных характеристиках, поэтому используйте номинальную частотную характеристику в качестве отправной точки, когда вы начинаете детальную калибровку.

Если вы не можете найти номинальную частотную характеристику или ищете общие рекомендации, рассмотрите следующую таблицу: таблица: следуйте рекомендациям по рассмотрению, общие для поиска или отклика, частотная характеристика не может быть найдена>

Размер/описание динамика
Кроссовер

Башенный громкоговоритель с одним низкочастотным динамиком 10 дюймов или больше или двумя низкочастотными динамиками 8 дюймов или больше

40 Гц

Маленькая башня или большая полочная колонка с одним 8-дюймовым или двумя 6-дюймовыми вуферами

60 Гц

Полочный громкоговоритель с одним 6-дюймовым или двумя 5-дюймовыми вуферами

80 Гц

Полочный громкоговоритель с одним 5-дюймовым или двумя 4-дюймовыми низкочастотными динамиками

100 Гц

Динамик-сателлит с одним 4-дюймовым низкочастотным динамиком (или меньше)

120 Гц



Вышеизложенное можно использовать в качестве общего эмпирического правила или отправной точки, с которой можно начинать фактические измерения.

Чтобы узнать реальную точку -3 дБ ваших колонок в вашей комнате, вы можете сделать это с помощью измерителя SPL и тестового диска Avia. Для этого теста наденьте беруши, выключите сабвуфер и войдите в меню настройки ресивера или процессора. Найдите настройку «конфигурация динамиков» и укажите «большой» параметр для всех динамиков. Кроме того, найдите в этом меню настройку сабвуфера и убедитесь, что она установлена ​​в положение OFF (да, правильно — «OFF» — вы снова включите его позже). Теперь вам понадобится низкочастотная развертка для всех ваших каналов.На диске Avia это находится в «Advanced Avia» (Глава 7). Выберите «Проверка/Оценка», затем выберите тоны «Низкочастотная развертка», начиная с левого переднего и циклически проходя по всем 5 основным каналам (см. скриншоты ниже).

Глава 7 на Avia Disc содержит тоны для калибровки звука. Выберите «Проверка/Оценка»


Тест Low Frequency Sweep — это то, что вам нужно для определения расширения басов.


Установите громкость ресивера или предусилителя на достаточно высокий уровень громкости, чтобы тоны регистрировались на измерителе звукового давления с настройкой «70» или «80» дБ, со взвешиванием «C» и «медленным» откликом.Направьте измеритель SPL на потолок, удерживая его как можно ближе к тому месту, где ваши уши находились бы в «зоне наилучшего восприятия» — обычном положении для прослушивания. По мере того, как басовые трели снижаются, в конечном итоге вы увидите, что показатель SPL значительно падает где-то между 20 Гц и 120 Гц. Когда вы увидите, как это происходит, посмотрите на экран телевизора, чтобы увидеть, на какой частоте это происходит. Запишите это для каждого динамика (передний LR, центральный и объемный), так как это будут настройки кроссовера в меню конфигурации динамиков вашего ресивера или процессора.Если ваш ресивер или процессор не имеет настраиваемых настроек кроссовера для каждого набора динамиков (многие имеют только одну настройку), возьмите самую высокую частоту, которую вы записали в этом тесте, и используйте ее в качестве отправной точки.

Лечить или не лечить?

Весьма вероятно, что ваша комната для прослушивания или домашний кинотеатр состоит из параллельных стен, геометрически приятных для глаз, но несовместимых с хорошим звуком, особенно с хорошими басами.Низкие частоты любят отражаться от параллельных стен и возвращаться друг к другу, что, в зависимости от длины комнаты и длины звуковой волны, может вызывать либо стоячие волны (комнатные моды), либо басовые нули, либо и то, и другое — ни одно из этих условий не является идеальным. . Один указывает на избыток определенной басовой частоты, другой на ее нехватку. Один из способов справиться с этим (кроме сноса стены, как рекомендует Pink Floyd) — нанести на стены звукопоглощающие покрытия, особенно в углах, где басовые частоты имеют тенденцию усиливаться.Обработка помещений может предотвратить раскачивание басовых звуковых волн вперед и назад, тем самым минимизируя комнатные моды и нули.

Существует множество производителей звуковых панелей и «ловушек», а также некоторые самодельные подходы, которые могут иметь разную степень успеха. Если вы не можете получить ровную частотную характеристику от вашего сабвуфера, вы можете подумать о том, чтобы применить эти методы обработки помещения к стенам и / или потолкам вашей комнаты для прослушивания. Старайтесь не тратить на уход за помещением больше, чем вы потратили на всю акустическую систему (некоторые из них стоят недешево)!

Приступаем к делу

Хорошо, предположим, что вы определились с наилучшей догадкой о настройке кроссовера, теперь пришло время перейти к реальной калибровке и позиционированию.Во-первых, вернитесь в меню настройки динамиков вашего ресивера или процессора и выберите «Small» для всех динамиков — это активирует элементы управления кроссовером ресивера или процессора и управление басами. Снова включите сабвуфер (как в меню, так и с помощью переключателя на самом сабвуфере) и установите частоту или частоты кроссовера на уровни, которые вы записали на предыдущем шаге. Теперь выберите знакомые вам музыкальные или кинодорожки, установите регулятор громкости сабвуфера на уровень, который хорошо сочетается с основными динамиками, и давайте найдем подходящее место для сабвуфера.

Местоположение, Местоположение, Местоположение

Правильное размещение сабвуфера в комнате для прослушивания может создать или разрушить домашний кинотеатр. Различия в расположении в несколько футов или даже в несколько дюймов могут оказать огромное влияние на качество звука. К сожалению, во многих комнатах выбор размещения ограничен — может быть, у вас небольшая комната без большого свободного места на полу, или, может быть, вы не хотите, чтобы на полу были видны провода, — но если вы проявите творческий подход, вы сможете найти хорошее место для вашей суб.Многие сабвуферы на самом деле представляют собой сносные торцевые столики, и, эй, вы должны куда-то поставить свой напиток.

Как правило, размещение сабвуфера близко к стене (или в углу, рядом с двумя стенами) дает больше басов, но не обязательно дает наилучшие басы. Стены усиливают выход басов, но они также могут подчеркивать определенные средние частоты, поэтому они могут добавить басу немного «гулкости». Если вы работаете с относительно небольшим сабвуфером (10-дюймовый драйвер или меньше), иногда размещение в углу звучит лучше, так как это может увеличить полезную мощность на несколько герц, давая вам более четкие низкие частоты.Но более крупные сабвуферы обычно не нуждаются в дополнительной привлекательности угла и обычно лучше работают на расстоянии от 6 до 12 дюймов от одной стены. Кроме того, в целом, несмотря на то, что низкие басы не являются направленными, хорошей идеей будет разместить сабвуфер в передней половине комнаты, не слишком далеко от основных динамиков, чтобы избежать временных задержек и помочь свести к минимуму проблемы фазовой компенсации. .

Будь сабвуфером, Дэнни

Обычный прием в поиске хорошей отправной точки для размещения вашего сабвуфера заключается в том, чтобы поставить сабвуфер там, где вы обычно сидите, а затем перемещать его по комнате, пока бас не станет не только громким, но и ровным (равномерно распределенным по своей частотной характеристике).Если вы очень терпеливы, вы можете включить те же самые низкие частоты (описанные ранее) и перемещаться по комнате с помощью измерителя SPL в поисках места с наиболее равномерным откликом. Но вы всегда можете выполнить детальную калибровку позже. Как только вы найдете вероятное местоположение, переместите сабвуфер в это положение, а затем плюхнитесь обратно в золотую середину, чтобы начать окончательную калибровку.

Теперь пришло время снова разбить эти тестовые сигналы на тестовом диске Avia. Выберите ту же серию тонов, описанную выше (Низкочастотная развертка), которая понижается от 200 Гц до 20 Гц.Установите на измерителе SPL взвешивание «C» и «медленный» отклик, вставьте затычки для ушей и увеличьте громкость приемника до достаточной высоты, чтобы тон 200 Гц читался где-то между -2 и +2 на измерителе SPL, установите либо на 70, либо на 80 дБ.

По мере снижения частоты низких частот обратите внимание на показания измерителя SPL. Вы должны увидеть только небольшие изменения выходного звукового давления во всем диапазоне низких частот. Большие различия в уровне означают, что что-то не так в конструкции или настройке сабвуфера.Сильно ли падает уровень звукового давления на частоте 80 Гц, чтобы снова подняться на частоте 60 Гц? Это может указывать на то, что вы установили слишком низкую частоту кроссовера, и ни сабвуфер, ни основные динамики не воспроизводят достаточно звука в этом частотном диапазоне. В этом случае увеличьте настройку кроссовера и повторите тембры. Вы видите огромный пик в басах на частоте 100 Гц? Это может быть признаком того, что кроссовер слишком высок, и сабвуфер и основные динамики воспроизводят басы на этой частоте, создавая чрезмерный бас.В этом случае уменьшите частоту кроссовера, повторите тестовые сигналы и посмотрите, есть ли улучшение. Это также может означать, что вы забыли установить переключатель обхода кроссовера на самом сабвуфере. Помните, что вы можете использовать либо регулятор кроссовера на сабвуфере, либо встроенный в меню настройки ресивера или процессора, но не оба сразу.


Пики и впадины отклика на определенных частотах могут быть признаком фазового взаимодействия между основными динамиками и сабвуфером или комнатными модами и стоячими волнами, которые могут усугубляться из-за расположения сабвуфера.Фазовое взаимодействие обычно вызывает падение или «высасывание» низких частот вблизи частоты кроссовера, где основные динамики и сабвуфер перекрывают выходной сигнал. Если вы видите такое поведение, попробуйте изменить настройку фазы сабвуфера с 0 градусов на 180 градусов и измерьте выходной сигнал низких частот в обеих настройках. Не существует «правильной» настройки фазы — используйте любую настройку, обеспечивающую наилучшие измерения и наиболее полное и богатое качество басов. Если у вас все еще есть необъяснимые пики или провалы в характеристиках на определенных частотах, попробуйте переместить сабвуфер на шесть дюймов в любом направлении, повторите частотные тесты и отметьте результаты.

Стремитесь к высокому, но не ждите совершенства

После всех ваших возни вы можете обнаружить, что у вас все еще есть некоторые пики и/или провалы в воспроизведении баса. Это не идеально, но этого следовало ожидать. Низкие частоты труднее всего контролировать и прогнозировать, и труднее всего правильно подобрать, особенно в доступных акустических системах. Компактный «домашний кинотеатр в коробке» за 500 долларов просто не даст действительно низких басов. Но даже более дорогие системы могут страдать от неравномерной низкочастотной характеристики, несмотря на самые лучшие намерения их владельцев.В этих случаях обработка комнаты (описанная выше) может очень помочь приручить проблемную комнату. Но некоторым людям не особенно нравится, когда по комнате висят странные панели.

Другой передовой метод заключается в использовании одного или нескольких параметрических эквалайзеров (EQ), которые могут дать вам доступ к определенным басовым частотам, чтобы вы могли напрямую компенсировать определенные пики или провалы в частотной характеристике. Эти дополнительные устройства обычно располагаются между ресивером или предусилителем и активным сабвуфером (ами) и предлагают опытному пользователю широкие возможности управления.

Поскольку взаимодействие фаз, басовые моды и стоячие волны создают разные частотные характеристики в разных частях комнаты, вы можете обнаружить, что у вас идеальный звук в зоне наилучшего восприятия, но слишком много (или слишком мало) басов в других местах прослушивания. Это также нормально, особенно для системы с одним сабвуфером. Возможно, вам действительно придется пойти на компромисс, отрегулировав басы так, чтобы они были немного менее совершенными в основной позиции прослушивания, чтобы вы по-прежнему получали достойный отклик в других позициях прослушивания.

Одним из способов преодоления этого неравномерного качества басов в разных частях комнаты является использование нескольких сабвуферов (от 2 до 4). Поскольку каждый сабвуфер взаимодействует с комнатой по-разному, каждый из них может компенсировать другие, позволяя получить плавный отклик практически в любом месте комнаты.

По этому вопросу было написано множество исследований, мнений и технических документов, в том числе один Тодд Велти из Harman International. Велти предполагает, что идеальное количество сабвуферов для комнаты нормальной формы с параллельными стенами должно быть четыре, размещенных посередине каждой стены или в каждом углу.Тодд также предполагает, что почти такие же хорошие результаты можно получить с двумя сабвуферами, расположенными посередине передней и задней стен. Конечно, ваш пробег может варьироваться, и особенности вашей комнаты могут не соответствовать теоретическим идеалам Тодда. Но подход с несколькими сабвуферами подходит для тех, у кого есть ресурсы, время для экспериментов и неутолимая жажда «Mo Better Bass!»

Последний шаг — расслабьтесь и наслаждайтесь МОЩНЫМ ЗВУКОМ!

После всех этих скучных и повторяющихся тестовых звуков и мелких настроек лучше всего сделать перерыв, прогуляться и вернуться через некоторое время, чтобы послушать любимую музыку и фильмы.Я перечислил несколько моих любимых DVD-дисков для проверки вашего баса, но у вас может быть и свой собственный. Если сабвуфер настроен правильно, вы обнаружите элементы фильмов и музыки, которые никогда раньше не замечали, и они будут просто «чувствоваться» правильно. На самом деле, это лучший признак хорошо настроенного сабвуфера — он чувствуется, но не слышен. Если вы закроете глаза, вы не сможете точно сказать, где находится сабвуфер, но если кто-то его выключит, вы обязательно заметите его отсутствие!

Когда вы начнете слушать знакомые треки, не бойтесь вносить некоторые коррективы в уровень и размещение.В конце концов, все дело в вашем удовольствии, а не в показаниях какого-то электронного счетчика. Вы даже можете обнаружить, что предпочитаете разные настройки уровня для фильмов и музыки. Не стесняйтесь настраивать и настраивать, как вам нравится. Просто запишите исходные настройки, чтобы вы всегда могли вернуться к тому, с чего начали.

Приложив немного усилий, подходящие инструменты и немного терпения, вы сможете выжать из сабвуфера все до последней капли и сделать свой бас предметом зависти окружающих.

Несколько моих любимых DVD для баса:

  • Властелин колец — Возвращение короля (расширенное издание) — «Битва за Пеленнорские поля», диск 2, глава 48, саундтрек DTS, саундтрек dts 48, глава 2, поля диска, ? пеленнор битвы ?the — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b000634dcw» alt=»»>
  • Матрица — Атака в лобби, глава 29 глава — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b00000k19e» alt=»» 29 атака, лобби>
  • Динозавр — Удар метеорита, глава 6 6 глава — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b00003cxhs» alt=»» удар, метеор>
  • Пятый элемент (полное издание) или (Сборник Супербит) — Примадонна, главы 21 и 22.и the border=»0-» src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b00005nrna» alt=»» 22. 21 глава дива,>
  • Патриот (Супербит) — любые боевые сцены, с обильным пушечным, ружейным и минометным огнем! с и битва — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b00005r23y» alt=»» много! огнестрельное минометное орудие, последовательности, любое>
  • Мастер и командир — дальняя сторона мира — как указано выше — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b0001di0fi» alt=»» выше as>
  • У-571 — Глубина заряжена, главы 15 и 16 и — border=»0″ src=»http:www.assoc-amazon.comir?t=websearchengi40-20&l=as2&o=1&a=b00003cxhj» alt=»» главы 16 15 заряжены, глубина >
  • Суперсемейка — Глава 9, остров Номанисан (борьба с роботом) глава — border=»0″ src=»http:www.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
