Водяная помпа / Система охлаждения / Автозапчасти / Технический центр «Гвардейский»

Система охлаждения двигателя внутреннего сгорания на большинстве современных легковых машин комбинированная, жидкостно-воздушная. То есть для поддержания оптимального рабочего температурного режима двигателя используется одновременно и охлаждающая жидкость, и атмосферный воздух. Охлаждающая жидкость циркулирует в замкнутом контуре принудительно. С этой целью ставится помпа (она же насос водяной).

Данный агрегат и его основные детали в процессе эксплуатации подвержены воздействию различных факторов, что в ряде случаев снижает эксплуатационные характеристики, а иногда приводит к выходу устройства из строя.

В результате необходима замена помпы, которую в Казани выполняют оперативно и качественно, на высоком профессиональном уровне квалифицированные автослесари технического центра «Гвардейский». Также в данном случае проводится целый комплекс сопутствующих работ.

Купить помпу для ее замены можно прямо в нашем автосервисе, где работает магазин, предлагающий широкий ассортимент комплектующих, расходных материалов и жидкостей, аксессуаров ко многим маркам и моделям автомобилей отечественного и иностранного производства. У нас на насос водяной цена одна из самых доступных, при неизменно высоком качестве оригинальных и неоригинальных агрегатов от ведущих производителей. В случае если какой-то позиции не окажется в наличии или на складе, возможна доставка помпы и других узлов, деталей под заказ.

Предназначение

Помпа предназначена для принудительной циркуляции промежуточного теплоносителя (имеется в виду охлаждающая жидкость, антифриз или реже вода) в замкнутом контуре

системы охлаждения с целью повышения эффективности ее работы и обеспечения оптимального температурного режима двигателя. Это главное предназначение.

Существуют второстепенные задачи, обусловленные конструкционными особенностями, которые имеет система охлаждения, насос водяной, двигатель, радиатор и другие агрегаты. Многое зависит от использования в ряде случаев управляющих устройств (датчиков), места установки и ряда других параметров. Наиболее часто помпа применяется также для обеспечения:

  • работы отопителя в системе отопления салона;
  • охлаждения турбонагнетателя, в случае установки турбированного или битурбированного мотора с одной или несколькими турбинами;
  • снижения температуры отработавших газов в системе рекуперации выхлопных газов.

При помощи насоса могут реализовываться и другие задачи.

Прайс-лист на запчасти от 15.02.2022

Принцип работы

Сразу отметим, что принцип работы отдельно взятого агрегата напрямую зависит от места его установки и конструкционных особенностей. Общая схема достаточно проста. Включается двигатель. Затем при помощи определенного вида привода, об этом ниже, запускается помпа и обеспечивает движение антифриза по замкнутому контуру.

Охлаждающая жидкость подается в рубашки охлаждения (систему каналов) ГБЦ и блока цилиндров, забирает тепловую энергию и идет дальше. А дальше на пути термостат, он либо направляет антифриз сразу на насос водяной и опять в рубашку охлаждения, либо на радиатор, а затем снова на помпу и круг повторяется. Это, конечно, упрощенная схема.

Что касается самого принципа работы, то тут все зависит от вида насоса. В преобладающем числе случаев ставится центробежная помпа. Есть привод, он запускает крыльчатку. Крыльчатка вращается и создает центробежную силу. Центробежная сила выталкивает антифриз в

патрубки. Таким образом и обеспечивается принудительная циркуляция промежуточного теплоносителя под определенным давлением в замкнутом контуре.

Причем учитывайте, что помпа может работать как постоянно, так и включаться по мере необходимости. Все опять упирается в используемый тип привода.

Конструкционные особенности

Раз уж акцентировали внимание на центробежном насосе как основном варианте, то рассмотрим его конструкцию подробнее. Сразу отметим, что помпа бывает разборной и неразборной.

Ее основные узлы это:

  • корпус, в котором предусмотрены каналы, где циркулирует охлаждающая жидкость;
  • крыльчатка, ее второе название рабочее колесо, по сути лопасти специальной формы;
  • вал, оборудованный приводным шкивом;
  • подшипники;
  • сальники.

Корпус, как правило, литой, изготавливают из алюминиевых, магниевых сплавов или чугуна. Те же материалы используются и для изготовления литых крыльчаток, хотя они еще могут производиться из термостойкой пластмассы. Существуют и другие варианты. Это нужно учитывать, когда необходимо купить помпу. Важно также где и как установлен агрегат, от этого зависит замена помпы, как правило, это блок цилиндров двигателя, но есть и другие решения.

Следующий момент. На насос водяной цена во многом зависит от используемого типа привода. Об этом уже упоминали выше. Тут основных вариантов два.

Первый классический – механический привод. Когда запускается двигатель, крутящий момент передается от коленчатого или распределительного вала на помпу в большинстве случаев при помощи ременной передачи. Такую схему используют давно и она доказала свою надежность.

Второй современный – электропривод. Это автономная система, которая работает вне зависимости от того запущен двигатель или нет. Принцип работы основан на использовании дополнительного электромотора, ЭБУ силового агрегата и целого ряда управляющих устройств. Принцип простой. Датчики передают информацию на ЭБУ, ЭБУ согласно заложенному алгоритму действия дает команду, включается электродвигатель и передает крутящий момент на помпу.

Отметим, что помп ставится иногда и несколько. Прежде всего все зависит от количества контуров, иногда для каждого контура устанавливается свой насос водяной. В некоторых ситуациях речь идет об основной и дополнительной помпе. Основная отвечает за контур охлаждения двигателя, дополнительная за охлаждение элементов вспомогательных систем, мы уже выше упоминали об отопителе, турбонагнетателе и выхлопных газах. Иногда дополнительная автономная помпа дублирует функции основной при выключенном двигателе.

Требуется замена помпы, других узлов и агрегатов системы охлаждения в Казани?

Нужно купить помпу?

Звоните!

Приезжайте, если неисправна помпа, лучше закажите в таком случае эвакуатор!

Режим работы технического центра «Гвардейский» – 7 дней в неделю (без выходных)


Действующие акции

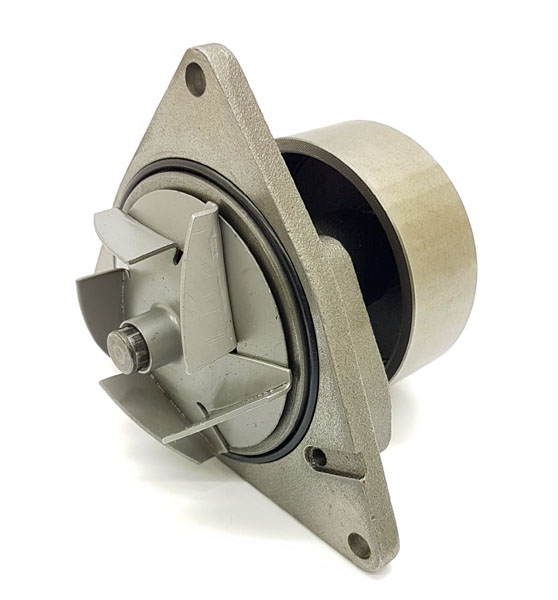

Насос водяной (помпа) Cummins M11 3803403 3882670 3068848 3803260 3800737 4955705

Насос (помпа) охлаждающей жидкости двигателя Cummins модели M11 Артикулы 3803403 3882670 3068848 3803260 3800737 4955705 Ref No Part Number Part Name Required Remarks WP2016-01 Water Pump Water Pump Single Loop Water Pump For use with low flow cooling engine with the low noise front end and with Compuchek. 3803403 Assembly, Water Pump 1 Recon equivalent 3803403 RX 1 3892095 Seal, O Ring 1 2 3027924 Gasket, Connection 1 3 S 16002 Bearing, Ball 1 4 3820791 Seal, O Ring 1 5 160586 Ring, Retaining 1 6 3071085 Seal, Water Pump 1 7 112302 Ring, Retaining 1 8 3019600 Seal, Oil 1 9 3035679 Impeller, Water Pump 1 10 3819632 Shaft, Water Pump 1 11 3038991 Gear, Water Pump 1 12 3882615 Body, Water Pump 1 13 3882774 Seal, O Ring 1 14 3335044 Screw, Hexagon Head Cap 3 M10 x 1. 50 x 25. 15 3008468 Plug, Pipe 1 1/2 NPT 16 3008470 Plug, Pipe 1 1 NPT 17 3821718 Connection, Water Transfer 1 18 3034836 Screw, Hexagon Head Cap 4 M10 x 1.50 x 30 19 3900631 Screw, Hex Flange Head Cap 2 M8 x 1.25 x 25 20 3054420 Cover, Water Pump 1 21 3042619 Nipple, Coupling 2 22 3037537 Seal, O Ring 1 $WATER PUMP REPAIR KIT 3803261 Kit, Water Pump Repair S 16002 Bearing, Ball 1 3820791 Seal, O Ring 1 160586 Ring, Retaining 1 3071085 Seal, Water Pump 1 112302 Ring, Retaining 1 3019600 Seal, Oil 1 3035679 Impeller, Water Pump 1 3882774 Seal, O Ring 1 Водяная помпа — это деталь, обеспечивающая циркуляцию жидкости в системе охлаждения автомобиля. При неисправности водяного насоса двигатель автомобиля быстро перегревается и закипает. Своевременное определение неисправностей помпы дает владельцу автомобиля возможность заранее подготовиться к ее «кончине» и приобрести запасную деталь. Перегрев двигателя автомобиля является одним из возможных показателей повреждения водяной помпы. Наряду с другими причинами, перегрев двигателя часто связан с неисправностью водяного насоса, дефектом его приводного ремня или повреждением крыльчатки. Водяные помпы постоянно совершенствуются в течение многих лет, однако из-за агрессивной рабочей среды двигателя водяную помпу, как правило, приходится заменять в течение срока службы транспортного средства. Обычно уплотнение подшипника, а в конце концов и сама помпа, преждевременно выходят из строя из-за нагрузки на ремень привода, создаваемой дополнительным оборудованием или натяжителем при приводе ремнем ГРМ. Двигатель Cummins серии ISM устанавливается на тяжелых грузовиках, автобусах класса «турист»: — Седельные тягачи: International 7600 / 9200 / 9800; Freightliner C112; MAN ERF ECS11.42MT; ТОНАР 5422 / 6428 / 6528; — Тягач SHAANXI SX1256NV504C (SHACMAN).

Водяная помпа: классификация, специфические особенности видов



Водяная помпа используется при необходимости перекачать большие объемы воды или создать напор при ее подаче. Устройство имеет несколько видов и применяется в разных сферах, например, в строительстве и сельском хозяйстве, на дачных участках и в коммунально-бытовом хозяйстве, в промышленности и пожаротушении.

По области применения такой механизм, как водяная помпа, делится на бытовую и промышленную.

Бытовая помпа применяется с целью перемещения водяного потока или создания напора воды в водоснабжении загородных домов, при осушении подвальных помещений, для смены воды в бассейне, полива садового участка. Повышение напора необходимо для подачи воды в многоэтажные строения, для нормальной работы бытовых агрегатов (стиральных и посудомоечных машин). Отличительной особенностью бытовой помпы считается необходимость подачи чистой воды и ее сравнительно невысокая производительность, которой бывает достаточно для удовлетворения нужд частного хозяйства.

Промышленный насос для откачки воды отличается повышенными техническими характеристиками. Его применяют для работы с водой разной степени загрязненности. Часто насос используют для работы с другими жидкостями, например, выпускают помпы для перекачки химически активных веществ, нефтепродуктов и фекальных масс.

Водяные насосы классифицируют по назначению, таким образом, различают:

1. Погружные насосы:

· скважинные;

· дренажные;

· фекальные;

· колодезные.

2. Поверхностные насосы:

· циркуляционные;

· напорные;

· насосные станции;

· универсальный водяной насос для дачи.

Погружные насосы

Свое название эта группа наосов получила из-за того, что их эксплуатация возможна только при погружении агрегата в воду на разную глубину.

Скважинные насосы обычно имеют цилиндрическую вытянутую форму корпуса. Небольшой диаметр облегчает процесс всасывания воды с достаточно большой (более 20 м) глубины. Это значительно расширяет область применения помпы и делает возможным ее эксплуатацию в узких скважинах. Насосы такого типа отличаются высокой мощностью.

Колодезные насосы используют для подъема малозагрязненной воды из колодцев. При высокой производительности такие насосы отличаются относительно небольшим шумом, что делает возможным их применение для подачи воды на дачах или в коттеджах.

Дренажные насосы откачивают загрязненную воду, насыщенную илом и песком, другими веществами, частицы которых не превышают в диаметре 30 мм, из котлованов и ям, траншей и подвалов.

Фекальные насосы используют для откачки сильно загрязненных вод, в которых присутствуют различные примеси и длинноволокнистые включения. Нормальное функционирование агрегата обеспечивается наличием в механизме помпы специального режущего устройства.

Водяная помпа: поверхностные насосы

Данная категория насосов не требует погружения в воду, их устанавливают вблизи водоемов, при этом забор воды производят с помощью специального шланга. Водяная помпа такого типа обеспечивает подъем воды из скважин и колодцев для полива насаждений, для осушения подвального помещения, для дачного водоснабжения, для обеспечения нормальной подачи воды при пожаротушении.

Особенностью поверхностных насосов является их способность закачивать воду только с небольших глубин, в связи с этим их используют в местах удобного доступа к воде. Водяная помпа поверхностного типа имеет небольшие габариты, ее очень легко использовать, она характеризуется компактностью и мобильностью.

Садовые насосы (помпы для дачи) применяют для полива участков, ими удобно откачивать воду из бассейнов.

Напорные насосы применяются с целью повышения напора в системе.

Насосные станции имеют дополнительный резервуар для воды, их выпускают со специальным блоком управления. Они имеют особенно высокую мощность и повышенный эксплуатационный ресурс.

Absolute Water Pumps — Водяные насосы и аксессуары

Absolute Water Pumps — Водяные насосы и аксессуары

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.



Быстрые фильтры

Тип топлива По типу топливаВоздушныйДизельный ЭлектрическийБензиновыйРучной гидравлическийПьедесталPTOPНасосный комплект, без двигателяSAE

Тип насоса По типу насосаВодяной насосНасос ANSI Центробежный технологический насосХимический насосПрямой центробежный насосНасос охлаждающей жидкостиНасос для обезвоживанияНасос для перекачки дизельного топливаНасос с двойной диафрагмойВзрывозащищенный моторный насосРамочный насос для измельченияНасос высокого давленияВстроенный циркуляционный насосМногоступенчатый бустерный насосНасос для питьевой водыВращающийся барабанный насосЦентробежный насос SAEСамовсасывающий насос для сточных водСамовсасывающий насосПолумусорный насосСточные воды и мусорный насос НасосНасос для измельчения сточных водНасос для неглубоких скважинСдвоенный вертикальный линейный насос с разъемным соединениемНасос опрыскивателя-мойкиПрямой центробежный насосОтстойный насосАэратор для поверхностного опрыскиванияПерекачивающий насосНасос для мусора

Стиль насоса По типу насосаМембранный насосЭлектроцентробежный насосЭлектроцентробежный насосЦентробежный насосДвигатель центробежный насосРучной насос Центробежный насос SAEЭлектропогружной насосАэратор

Входной диаметр По входному диаметру1/4″3/8″1/2″3/4″1″1. 25 дюймов, 1,5 дюйма, 1,5 дюйма и 2 дюйма, 12 дюймов, 2 дюйма, 2,5 дюйма, 3 дюйма, 4 дюйма, 3 дюйма, 4 дюйма, VIC5, 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов, добавить на кассе

.

Насос Насос ГПМ По насосу ГПМ0 — 14001400 — 28002800 — 42004200 — 56005600 — 7000

Марка насоса По бренду насосаAll-FloAMT by Gorman-RuppApacheApexBanjoBarmesaBerkeleyCETGeneracGorman-RuppIPT by Gorman-RuppJGBMultiquipMyersPacer PumpsThompson Pump

ПОЛУЧИТЬ СОВЕТЫ И СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ


Загрузка…

© 2021 Абсолютные водяные насосы.Все права защищены.

5 вещей, которые нужно знать о водяных насосах

Водяной насос играет важную роль в системе охлаждения автомобиля. Без исправной водяной помпы двигатель будет перегреваться. Вот почему всегда важно знать кое-что о водяных насосах. Ниже приведен список из пяти фактов, которые вам необходимо знать о водяных насосах.

1. Отказ водяного насоса не всегда очевиден

Отказ водяного насоса — тихий убийца. Хотя симптомы есть, они не очевидны, пока не становится слишком поздно.Некоторые из симптомов включают ослабленный шкив водяного насоса, утечку охлаждающей жидкости и накопление ржавчины в водяном насосе. Обычный водитель не замечает этих симптомов до тех пор, пока двигатель не перегреется.

Часто водители ежедневно эксплуатируют свои автомобили, не зная, что что-то не так с водяным насосом, системой охлаждения или даже двигателем. И когда двигатель, наконец, перегревается настолько, что это может заметить водитель, владелец начинает задаваться вопросом, что не так. Даже в этом случае водитель, скорее всего, не придет к выводу, что виноват водяной насос.

Вот почему важно визуально осматривать систему охлаждения во время регулярного технического обслуживания. Если вы проверите шкив водяного насоса, поищите утечки и убедитесь, что охлаждающая жидкость все еще чистая, вы сможете диагностировать неисправный водяной насос до того, как двигатель получит серьезные повреждения.

2. Подшипник — это сердце и душа каждого механического водяного насоса

Подшипник внутри водяного насоса играет большую роль в бесперебойной работе насоса. На самом деле плохой подшипник приводит к новой водяной помпе.Но если водяной насос установлен правильно и система охлаждения обслуживается должным образом, есть большая вероятность, что подшипник прослужит в течение всего срока службы двигателя. Однако, если техническое обслуживание системы охлаждения не проводится, уплотнение, защищающее подшипник, может выйти из строя. Если уплотнение выйдет из строя, сам подшипник выйдет из строя. Точно так же, если производитель водяного насоса неправильно проектирует или производит насосы, подшипник может выйти из строя преждевременно.

Чтобы помочь вашим клиентам предотвратить выход из строя подшипников водяного насоса в их автомобилях:

  • Установка запасных водяных насосов, изготовленных известным производителем
  • Поговорите со своими клиентами о важности обслуживания их систем охлаждения (это может помочь предоставить им график обслуживания или временные рамки)

3.

Чтобы сэкономить время и избежать проблем, замените неисправный водяной насос во время работы с другими связанными деталями

Хотя водяные насосы могут служить всю жизнь, разумно заменять их при выполнении других работ по техническому обслуживанию. Это потому, что неудачи могут быть невероятно дорогими. Не только с точки зрения количества труда, необходимого для снятия и замены водяного насоса, но и с точки зрения «сопутствующего ущерба», который может возникнуть в случае отказа насоса.

Многие техники заменяют водяной насос и ремень ГРМ одновременно по перечисленным здесь причинам.Водяные насосы и ремни ГРМ рассчитаны на одинаковый срок службы, поэтому, как только ремень ГРМ уходит, водяной насос не сильно отстает (или наоборот).

Даже если вы не заменяете ремень ГРМ, всегда полезно уделить несколько минут проверке водяного насоса, когда у вас есть к нему доступ. Астрономически лучше выявить неисправность водяного насоса в зачаточном состоянии и заменить водяной насос, чем разбираться с последствиями полного отказа водяного насоса. Если вам нужно знать признаки неисправности водяного насоса, вот список для вас.

4. Проектирование и производство водяных насосов сложное

Водяные насосы — довольно простые детали. Они состоят из нескольких важных частей, включая корпус, подшипник, уплотнение подшипника, рабочее колесо, вал рабочего колеса и шкив. Тем не менее, они должны работать правильно, чтобы быть эффективными. Водяной насос должен:

  • Достаточное количество охлаждающей жидкости при любых заданных оборотах
  • Надежная работа в течение многих лет
  • Работа без шума и снижения эффективности двигателя

Вот почему дизайн и качество чрезвычайно важны, когда речь идет о замене водяного насоса.В GMB мы проектируем и производим одни из лучших водяных насосов на рынке. На самом деле, некоторые производители автомобилей заключают с нами контракты на производство водяных насосов OEM и других деталей для них. Когда дело доходит до поиска качественных сменных водяных насосов, вы не ошибетесь с GMB.

5. В электромобилях тоже есть водяные насосы

Многие люди не знают, что в электромобилях есть водяные насосы. Хотя водяной насос в электромобиле не похож на механический водяной насос, он по-прежнему выполняет ту же функцию — прокачивает охлаждающую жидкость через систему охлаждения.

Электрические насосы охлаждающей жидкости сложны, как и водяные насосы в обычных старых бензиновых и дизельных двигателях. Всякий раз, когда вы обслуживаете электромобиль, не забудьте также проверить водяной насос!

6 фактов о насосах питательной воды котлов

Автор: Карвер Памп

Знаете ли вы, что в США 4,7 миллиона коммерческих зданий? Двенадцать процентов 1 этих зданий (581 000, если быть точным) обслуживаются котельными. Бойлеры представляют собой резервуары под давлением, используемые для нагрева и превращения воды в пар.Пар, производимый котлами, может использоваться для многих целей, включая отопление зданий, санитарные процессы и производство электроэнергии. Для производства пара котлам требуется «питательная» вода; следовательно, необходимы питательные насосы котла. Вот шесть интересных фактов, которые вы должны знать о насосах питательной воды котла.

1. Питательные насосы котла используются для подачи свежей воды в котел. Конденсат, образующийся в котельных системах, обычно рециркулируется и возвращается в котел с помощью насосов возврата конденсата.

2. Обычно вместе выбираются три компонента: котел, насосы питательной воды и деаэратор. Деаэратор удаляет кислород и углекислый газ из питательной воды, поэтому чистая вода поступает в котел. Необходимо использовать деаэратор для удаления примесей из питательной воды, так как эти элементы могут сократить срок службы котла.

3. Котлы бывают двух типов: жаротрубные и водотрубные. Жаротрубный котел работает, когда горячий газ от огня проходит по трубам, проходящим через герметичный сосуд с водой.Теплота газа передается через стенки труб за счет теплопроводности, нагревая воду для создания пара 2 . В водотрубном котле вода циркулирует в трубах, нагреваемых снаружи огнем. Топливо сжигается внутри топки, образуя горячий газ, который нагревает воду в парообразующих трубах 3 . Для водотрубных котлов обычно требуется более высокое давление и больший расход от насосов питательной воды котла, чем для жаротрубных котлов.

4. Для перекачивания питательной воды котла обычно требуется высокое давление из-за высоких температур питательной воды.Вода переходит в газообразное состояние при 212 градусах по Фаренгейту при атмосферном давлении. Тем не менее, температура питательной воды котла находится в диапазоне от 225 до 250 градусов по Фаренгейту, а температура некоторых может достигать 350 градусов по Фаренгейту. поддерживать давление выше давления водяного пара.

5. Есть два типа насосов, которые чаще всего используются для питательной воды котлов: штампованные вертикальные многоступенчатые линейные насосы из нержавеющей стали и многоступенчатые горизонтальные насосы кольцевой секции. Вертикальные встроенные насосы можно использовать, если требования к давлению составляют менее 1000 футов напора, но для требований к давлению более 1000 футов обычно требуется насос кольцевой секции для тяжелых условий эксплуатации — все действительно зависит от требуемой производительности по давлению в фунтах в час и других требований котла. выбрано.

6. Понимание качества воды также имеет решающее значение для выбора правильных материалов конструкции насоса питательной воды котла. Большинство технических инженеров должны спросить о добавках; знать, какой тип добавки будет добавлен в воду, необходимо для выбора нержавеющей стали или ковкого чугуна, чтобы избежать коррозии, износа и т. д.При выборе питательного насоса важно обсудить состав питательной воды котла.

На изображении выше показаны два 4-ступенчатых насоса Carver RS-D размера 6x3x8 в полностью дуплексной конструкции из нержавеющей стали (CD4MCu). В этой модели используются радиально-упорные шарикоподшипники с масляной смазкой и водяным охлаждением на обоих концах вала. В соответствии со спецификацией насосы были оснащены картриджными уплотнениями John Crane Type 5611 как на всасывании, так и на нагнетании. Промывка Plan 23 использовалась для охлаждения и смазки поверхностей уплотнения.Эти насосы продавались в сборе со стальными опорными плитами, распорными муфтами и электродвигателями мощностью 300 л.с., 3500 об/мин. Насосы будут питать вспомогательный котел электростанции с комбинированным циклом в Пенсильвании, работающей на чистом газе электростанции с заявленной мощностью 925 мегаватт.

Если у вас есть какие-либо вопросы о том, как выбрать насос питательной воды котла, задайте их, используя раздел комментариев ниже.

О насосе Carver

С тех пор, как мы построили наши первые насосы в 1938 году, компания Carver Pump стала признанной одной из ведущих компаний по производству центробежных насосов, производящих насосы в соответствии с самыми строгими техническими спецификациями и военными стандартами в мире. Мы были одной из первых американских насосных компаний, получивших сертификат ISO 9001 — самый признанный стандарт качества в мире. Эта сертификация является вашей гарантией того, что наша приверженность качеству включает не только наше оборудование, но и превосходное обслуживание клиентов, передовые исследования и разработки и постоянное совершенствование всего, что мы делаем. Независимо от того, идет ли речь о заправке истребителей на палубе авианосца, поставке краски на автосборочную линию или подаче воды к фонтану в городском парке, мы каждый день ставим на карту нашу репутацию с каждым насосом, который мы строим.Узнайте больше на  www.carverpump.com .

19 Области применения, в которых можно использовать насос с кольцевой секцией

Каталожные номера:

  1 Характеристика населения промышленных/коммерческих котлов США; https://www.energy.gov/sites/prod/files/2013/11/f4/characterization_industrial_commerical_boiler_population. pdf

2 https://en.wikipedia.org/wiki/Водотрубный_бойлер

3 https://en.wikipedia.org/wiki/Fire-tube_boiler

Насосы для ирригационной воды — Публикации

Сердцем большинства ирригационных систем является насос. Чтобы сделать ирригационную систему максимально эффективной, насос должен быть выбран в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

Насосы, используемые для орошения, включают центробежные, глубинные турбинные, погружные и пропеллерные насосы.Собственно, турбинные, погружные и пропеллерные насосы являются особыми формами центробежного насоса. Тем не менее, их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

Прежде чем выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. Инвентаризация должна включать:

  • Источник воды (колодец, река, пруд и т.п.))
  • Требуемый расход насоса
  • Общая высота всасывания
  • Общий динамический напор

Обычно у вас нет выбора относительно источника воды; это либо поверхностная вода, либо колодезная вода, и местные геологические и гидрологические условия будут определять доступность. Однако тип ирригационной системы, расстояние от источника воды и размер системы трубопроводов будут определять скорость потока и общий динамический напор.

Основные рабочие характеристики насоса

Термин «напор» обычно используется в отношении насосов.Напор относится к высоте вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в ирригации, поскольку столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов напоров, которые помогают определить рабочие характеристики насоса.

Общая динамическая головка

Общий динамический напор насоса представляет собой сумму полного статического напора, напора, напора на трение и скоростного напора.Объяснение этих терминов приведено ниже и показано графически на Рисунок 1 .

Рис. 1. Общий динамический напор (TDH) представляет собой сумму полного статического напора, полного напора на трение и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

Полный статический напор

Общий статический напор — это вертикальное расстояние, на которое насос должен поднять воду. При откачивании из колодца это будет расстояние от уровня откачиваемой воды в колодце до поверхности земли плюс вертикальное расстояние, на которое вода поднимается от поверхности земли до точки сброса.При откачивании с открытой поверхности воды это будет общее расстояние по вертикали от поверхности воды до точки нагнетания.

Напорная головка

Для работы дождевальных систем и систем капельного орошения требуется давление. Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где находится манометр, можно преобразовать из фунтов на квадратный дюйм в футы напора путем умножения на 2,31.

Например, 20 PSI равно 20 умножить на 2.31 или 46,2 фута головы. Большинство городских систем водоснабжения работают при давлении от 50 до 60 фунтов на квадратный дюйм, что, как показано в таблице 1 , объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

Таблица 1. Фунты на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

Фрикционная головка

Напор трения – это потеря энергии или снижение давления из-за трения при протекании воды по трубопроводным сетям. Скорость воды оказывает значительное влияние на потери на трение.

Потеря напора из-за трения происходит, когда вода течет по прямым участкам трубы, фитингам или клапанам; по углам; и где трубы увеличиваются или уменьшаются в размерах. Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Головка трения для трубопроводной системы представляет собой сумму всех потерь на трение.

Скоростной напор

Скоростной напор – это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, которым обычно можно пренебречь при расчете потерь в ирригационной системе.

Всасывающая головка

Насос, работающий над поверхностью воды, работает с напором всасывания. Высота всасывания включает не только вертикальную высоту всасывания, но и потери на трение в трубе, коленах, донных клапанах и других фитингах на стороне всасывания насоса. Допустимый предел напора на всасывании насоса и чистый положительный напор на всасывании (NPSH) насоса устанавливают этот предел.

Теоретическая максимальная высота, на которую можно поднять воду с помощью всасывания, составляет около 33 футов.С помощью контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

При определенном расходе NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос. Например, если для насоса требуется минимальный кавитационный запас 20 футов, максимальная высота всасывания насоса будет 13 футов.

Однако из-за потерь на трение всасывающего трубопровода насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднимать воду только на 10 футов.Для минимизации потерь на трение всасывающего трубопровода всасывающий трубопровод должен иметь больший диаметр, чем нагнетательный.

Эксплуатация насоса с высотой всасывания большей, чем он рассчитан, или в условиях избыточного вакуума в какой-либо точке рабочего колеса может вызвать кавитацию. Кавитация представляет собой схлопывание пузырьков воздуха и водяного пара и создает очень отчетливый шум
, такой как гравий в насосе. Взрыв многочисленных пузырьков разъедает крыльчатку, и в конце концов она будет заполнена дырами.

Требования к питанию насоса

Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:

куда:

WHP = водяная лошадиная сила
Q = расход в галлонах в минуту (GPM)
TDH = общий динамический напор (футы)

Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не обладают 100-процентной эффективностью. Мощность, необходимая на валу насоса для перекачивания заданного расхода при заданном TDH, равна тормозной мощности (BHP), которая рассчитывается по следующей формуле:

BHP – тормозная мощность (постоянная номинальная мощность силового агрегата)

Эффективность насоса – КПД насоса обычно считывается из кривой насоса и имеет значение от 0 до 1

Привод Эфф. – КПД привода между источником питания и насосом. Для прямого подключения это значение равно 1; для прямоугольных приводов значение равно 0,95; для ременных передач может варьироваться от 0,7 до 0,85

Влияние изменения скорости на производительность насоса

Производительность насоса зависит от скорости вращения рабочего колеса. Теоретически изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:

где:

RPM1 = начальное значение числа оборотов в минуту
RPM2 = новое значение числа оборотов в минуту
GPM = галлонов в минуту (индексы те же, что и для RPM)
TDH = общий динамический напор (индексы такие же, как для RPM)
BHP = тормозная мощность (индексы те же как для об/мин)

Например, если число оборотов увеличить на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1.5 ÷ 1)2,
или в 2,25 раза, а требуемый BHP увеличится в (1,5 ÷ 1)3, или 3,38 раза, требуемый при более низкой скорости. Очевидно, что с увеличением скорости требования к забойному давлению насоса будут увеличиваться быстрее, чем изменяются напор и расход.

Эффективность насоса

Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насосов, обычно называемых «кривыми насосов». Типичная кривая насоса показана на рис. 2 .

Рис. 2. Типичная характеристика горизонтального центробежного насоса. NPSH — это чистый положительный напор на всасывании, требуемый насосом, а TDSL — это общая доступная динамическая высота всасывания (оба на уровне моря).

Все кривые насоса построены с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые Рисунок 2  представлены для центробежного насоса, испытанного при разных оборотах.

Каждая кривая показывает соотношение GPM и TDH при испытанном числе оборотов в минуту. Кроме того, были добавлены линии эффективности насоса, и везде, где
линия эффективности пересекает линии кривой насоса, это число соответствует эффективности в этой точке.

Также были добавлены кривые тормозной мощности (BHP)

; они наклонены слева направо. Кривые забойного давления рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится в верхней части диаграммы, а ее шкала — в правой части диаграммы.

Чтение характеристики насоса

Когда вы знаете требуемый расход и TDH, вы можете использовать эти кривые для выбора насоса.Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

В качестве примера того, как использовать характеристическую кривую насоса, давайте используем кривую насоса в Рисунок 2 , чтобы определить мощность и эффективность этого насоса при нагнетании 900 галлонов в минуту (GPM) и 120 футов TDH.

Решение: Следуйте пунктирной вертикальной линии от 900 гал/мин, пока она не пересечет пунктирную горизонтальную линию от 120 футов TDH.В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об/мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку забойного давления можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, забойное давление будет [900 x 120] ÷ 3960, или 27,3, а из уравнения 2 забойное давление будет равно 27,3 ÷ 0,72, или 37,9, предполагая, что КПД привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части графика.Обратите внимание, что для
длина TDSL при скорости 1400 галлонов в минуту составляет 10 футов, а при скорости 900 галлонов в минуту длина TDSL превышает 25 футов.

Изменение скорости насоса

Теперь предположим, что этот насос подключен к дизельному двигателю. Изменяя число оборотов двигателя, мы можем изменять расход, требования к TDH и BHP этого насоса. В качестве примера давайте изменим скорость двигателя с 1600 об/мин до 1700 об/мин. Как это влияет на GPM, TDH и BHP насоса?

Решение: Мы будем использовать уравнения 3, 4 и 5 для расчета изменения.Используя уравнение 3, изменение галлонов в минуту будет (1700 ÷ 1600) x 900, что равняется 956 галлонам в минуту. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600)2 x 120, что равняется 135,5 футам TDH. Используя уравнение 5, изменение BHP будет (1700 ÷ 1600)3 x 37,9, что равняется 45,5 BHP. Эта точка изображена на рис. 2 в виде окружности с точкой посередине. Обратите внимание, что новая рабочая точка находится вверху и справа от старой точки, а эффективность насоса осталась прежней.

При выборе насоса для ирригационной установки установщик должен предоставить копию характеристики насоса.Кроме того, установщик должен предоставить информацию о том, была ли подрезана крыльчатка или крыльчатки. Эта информация будет ценной в будущем, особенно если вам предстоит делать ремонт.

Центробежные насосы

Центробежные насосы применяются для откачки воды из водоемов, озер, ручьев и неглубоких колодцев. Они также используются в качестве подпорных насосов в ирригационных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «залиты», прежде чем они смогут работать.

Всасывающая линия, а также насос должны быть заполнены водой и не содержать воздуха.На всасывающей трубе крайне важны воздухонепроницаемые стыки и соединения. Заполнение насоса может производиться с помощью ручных вакуумных насосов, вакуумных двигателей внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающую трубу водой.

Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальный центробежный двигатель имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на рис. 3 .

 Рис. 3.Горизонтальный центробежный насос.

Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они дешевле, требуют меньшего обслуживания, их проще установить и они более доступны для осмотра и обслуживания, чем вертикальные центробежные. Имеются самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются в ирригационных системах.

Вертикальные центробежные насосы могут быть установлены таким образом, чтобы рабочее колесо все время находилось под водой. (См. плавучий насос на обложке.) Это делает заливку ненужной, что делает вертикальный центробежный насос желательным для плавающих применений. Кроме того, функция самовсасывания очень желательна в районах с частыми перебоями в подаче электроэнергии или снижением цен на электроэнергию в непиковые часы.

Самовсасывание также подходит для новых панелей управления для центральных кругов, где автоматический перезапуск является программируемой функцией.

Внимание:

Поскольку подшипники постоянно находятся под водой, эти насосы могут требовать более высокого уровня обслуживания.

Глубинные турбинные насосы

Глубинные турбинные насосы приспособлены для использования в обсаженных скважинах или там, где поверхность воды ниже практических пределов для центробежных насосов. Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не является проблемой. Эффективность турбинного насоса сравнима с эффективностью большинства центробежных насосов или превышает ее. Обычно они дороже центробежных насосов, их сложнее осматривать и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и стойки и узла чаши насоса, как показано на рис. 4 . Головка обычно изготавливается из чугуна и предназначена для установки на фундамент. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также будет поддерживать электродвигатель, прямоугольную или ременную передачу.

Рис. 4. Погружной турбинный насос.

Вал и колонна в сборе обеспечивают соединение между головкой и чашами насоса.Линейный вал передает мощность от двигателя на крыльчатки, а колонна выносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если есть возможность перекачивать мелкий песок, выберите насос с масляной смазкой, так как он не позволит песку попасть в подшипники.

Если вода предназначена для бытовых или животноводческих нужд, она не должна содержать масла и должен использоваться насос с водяной смазкой. В некоторых штатах, таких как Миннесота, у вас нет выбора; насосы с водяной смазкой требуются во всех новых оросительных скважин.

Подшипники линейных валов

обычно размещаются с межцентровым расстоянием 10 футов для насосов с водяной смазкой, работающих на скоростях ниже 2200 об/мин, и с межцентровым расстоянием 5 футов для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на центрах с шагом 5 футов.

Стакан насоса закрывает рабочее колесо. Из-за ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве глубинных турбинных установок несколько чаш устанавливаются последовательно одна над другой. Это называется постановкой. Четырехступенчатая чаша в сборе содержит четыре рабочих колеса, прикрепленных к общему валу, и будет работать с напором, в четыре раза превышающим напор одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на рис. 5 .Лопасти полуоткрытых рабочих колес открыты снизу и вращаются с малым допуском ко дну стакана насоса.

 Рис. 5. Вид в разрезе двух закрытых рабочих колес внутри чаш насосов.

Допуск имеет решающее значение и должен быть скорректирован, когда насос новый. Во время начального периода обкатки муфты линейных валов затягиваются; поэтому примерно через 100 часов работы следует проверить регулировку крыльчатки.После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут привести к неэффективной работе насоса, если они не отрегулированы должным образом. Механические повреждения могут возникнуть, если полуоткрытые рабочие колеса установлены слишком низко и лопасти будут тереться о дно чаш. Регулировка закрытых крыльчаток не так критична; однако их все же необходимо проверить и отрегулировать.

Регулировка крыльчатки осуществляется путем затягивания или ослабления гайки в верхней части узла головки.Регулировка рабочих колес обычно выполняется путем опускания рабочих колес на дно чаш и их регулировки вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время накачки. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

Производитель насоса часто предоставляет надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубоководных турбин описана в публикации EC 81-760 Кооперативной службы поддержки штата Небраска, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности.

Рабочие характеристики

Испытания определяют рабочие характеристики погружных турбинных насосов. Характеристики во многом зависят от конструкции чаши, типа рабочего колеса и скорости вращения вала рабочего колеса. Расход, TDH, BHP, эффективность и число оборотов аналогичны значениям, указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенное число оборотов.

Кривая вертикального турбинного насоса показана на рис. 6 . Эта кривая насоса аналогична кривой центробежного насоса, за исключением того, что вместо кривых для различных оборотов в минуту кривые относятся к рабочим колесам разного диаметра.

Рис. 6. Кривая насоса глубоководной турбины. Тормозная мощность и общий напор указаны для одной ступени. Если насос имеет пять ступеней, умножьте мощность тормоза и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от того, сколько ступеней добавлено.

Уменьшение диаметра крыльчаток называется «обрезкой». Производители обрезают крыльчатки до нужного размера, чтобы они соответствовали требованиям к TDH и скорости потока конкретной ирригационной установки.

Насосные характеристики для турбинных насосов обычно показаны для одной ступени, поэтому полученное значение TDH будет определяться путем умножения указанного напора на характеристике насоса на количество ступеней. Требуемая тормозная мощность также должна быть умножена на количество ступеней. Обратите внимание, что скорость потока не изменится, сколько бы ступеней ни было добавлено.

Использование кривой насоса

В качестве примера предположим, что кривая насоса на рисунке 6 относится к пятиступенчатому насосу с 7.13-дюймовое рабочее колесо, обеспечивающее 800 галлонов в минуту. Какими будут значения TDH и BHP?

Решение: Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до места, где она пересекается с кривой 7,13-дюймового рабочего колеса в верхней части диаграммы
. Следуйте пунктирной горизонтальной линии влево, где она показывает 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем следуйте по пунктирной вертикальной линии от 800 галлонов в минуту до кривой забойного давления 7,13-дюймового рабочего колеса в нижней части диаграммы, а затем по горизонтальной пунктирной линии влево, где она показывает 6.5 л.с. Умножение 6,5 л.с. на 5 (пять ступеней) дает для этого насоса требуемую мощность 32,5 л. с. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При этой эффективности расчетное BHP (уравнения 1 и 2) составляет 32,8.

Установка вертикальных турбинных насосов

Глубинные турбинные насосы должны иметь правильную центровку между насосом и силовым агрегатом. Использование узла головки, соответствующего узлу двигателя и колонки/насоса, упрощает правильное выравнивание.

Очень важно, чтобы колодец был прямым и вертикальным. Насосная колонна в сборе должна быть выровнена по вертикали, чтобы ни одна часть не касалась обсадной колонны скважины. Распорки обычно прикрепляются к колонне насоса, чтобы предотвратить касание узла насоса обсадной колонны.

Если колонна насоса касается обсадной колонны скважины, вибрация изнашивает отверстия в обсадной колонне. Насосная колонна, не выровненная по вертикали, также может вызвать чрезмерный износ подшипников.

Головка в сборе должна быть установлена ​​на прочном основании на высоте не менее 12 дюймов над поверхностью земли. Бетонный фундамент ( Рисунок 7 ) обеспечивает постоянную и бесперебойную установку. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить головку в сборе.

Рис. 7. Рекомендуемое бетонное основание с патрубком для измерения уровня воды и хлорирования.

Фундамент должен иметь не менее 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой 12-дюймовый зазор измеряется от внешнего края гравийной набивки.

Труба доступа к скважине диаметром не менее 1,5 дюймов должна проходить через фундамент в обсадную трубу скважины. Входная труба служит двум целям. Первый заключается в измерении статического и насосного уровней воды в скважине, а второй — в разрешении хлорирования скважины.

Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в трубу доступа и доходящая до уровня насоса, значительно облегчит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

Дополнительную информацию о техническом обслуживании колодцев можно найти в публикации NDSU «Уход и техническое обслуживание ирригационных колодцев».

Погружные насосы

Погружной насос представляет собой турбинный насос, соединенный с погружным электродвигателем, как показано на рис. 8 . И насос, и двигатель подвешены в воде, что позволяет отказаться от длинного приводного вала и держателей подшипников, необходимых для глубоководного турбинного насоса. Поскольку насос находится над двигателем, вода попадает в насос через экран между насосом и двигателем.

Рис. 8. Погружной насос, установленный в скважине.

В погружном насосе используются закрытые рабочие колеса, поскольку вал электродвигателя расширяется при нагревании и давит на рабочие колеса. Если бы использовались полуоткрытые рабочие колеса, насос потерял бы эффективность. Кривая насоса для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей.Из-за меньшего диаметра они имеют более низкий КПД, чем двигатели, используемые для центробежных или глубинных турбинных насосов.

Погружные двигатели обычно называют сухими или мокрыми двигателями. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью, чтобы исключить попадание воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

Если циркуляция воды вокруг двигателя ограничена или недостаточна, двигатель может перегреться и сгореть.Следовательно, длина стояка должна быть достаточной для того, чтобы чаша в сборе и двигатель всегда были полностью погружены в воду. Кроме того, обсадная труба скважины должна быть достаточно большой, чтобы вода могла беспрепятственно протекать мимо двигателя.

Небольшие погружные насосы (мощностью менее 5 л. с.) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электропитание. Электропроводка от насоса до поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонки через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонки.

Напряжение на выводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения, указанного на паспортной табличке двигателя. Если в кабеле погружного насоса происходит падение напряжения на 5 процентов, напряжение на поверхности не должно быть меньше 95 процентов от номинального напряжения.

Поскольку насос находится в колодце, к блоку управления должна быть подключена молниезащита. Удары молнии в колодцы с погружными насосами являются основной причиной выхода насосов из строя.

Вы можете выбрать погружные насосы, обеспечивающие широкий диапазон комбинаций расхода и TDH.Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что двигатели стоят дороже.

Многие производители производят погружные бустерные насосы. Эти насосы обычно устанавливаются горизонтально в трубопроводе. Преимуществом использования погружного насоса вместо центробежного является снижение уровня шума. Это желательный атрибут в жилых помещениях и рядом с полями для гольфа.

Погружные насосы

также использовались в качестве бустерных насосов во всасывающих линиях центробежных насосов.Это приложение используется в ситуациях, когда уровень воды будет значительно колебаться в течение сезона. Наличие погружного насоса во всасывающей линии изменит напор на входе в центробежный насос с всасывающего на положительный.

Пропеллерные насосы

Пропеллерные насосы

используются в условиях низкого подъема и высокой скорости потока. Они бывают двух типов: с осевым потоком и со смешанным потоком. Разница между ними заключается в типе рабочего колеса. В осевом насосе используется крыльчатка, которая выглядит как обычный винт лодочного мотора и, по сути, представляет собой насос с очень низким напором.

Одноступенчатый пропеллерный насос обычно поднимает воду не более чем на 20 футов. При добавлении еще одной ступени можно получить напор от 30 до 40 футов. В насосе смешанного типа используются полуоткрытые или закрытые рабочие колеса, аналогичные турбинным насосам.

В стационарных установках пропеллерные насосы устанавливаются вертикально, как показано на рис. 9 . Для переносных насосных платформ они устанавливаются на прицепы или на понтоны для использования в качестве плавучих водозаборников.

Рисунок 9а.Пропеллерный насос с приводом от отбора мощности (ВОМ), используемый для перемещения больших объемов воды в условиях малой подъемной силы.

Рисунок 9b. Пропеллерный насос.

Переносные пропеллерные насосы обычно монтируются почти в горизонтальном положении (под малым углом), чтобы их можно было легко перекачивать в трубопроводы, а также подводить к источнику воды. Переносные пропеллерные насосы обычно приводятся в действие коробкой отбора мощности (ВОМ) тракторов. На многих фермах пропеллерные насосы используются для откачки лагун для хранения отходов.

Требования к мощности пропеллерного насоса увеличиваются непосредственно с увеличением TDH, поэтому необходимо обеспечить достаточную мощность для привода насоса на максимальную высоту подъема. Пропеллерные насосы не подходят в условиях, когда нагнетание должно быть дросселировано для снижения расхода. Важно точно определить максимальную TDH, с которой будет работать этот тип насоса.

Пропеллерные насосы не подходят для высоты всасывания. Рабочее колесо должно быть погружено в воду, а насос должен работать на надлежащей глубине погружения.Глубина погружения зависит от рекомендаций различных производителей, но, как правило, чем больше диаметр насоса, тем глубже погружение.

Соблюдение рекомендуемой глубины погружения гарантирует, что скорость потока не уменьшится из-за завихрений. Также несоблюдение требуемой глубины погружения может привести к сильным механическим вибрациям и быстрому износу лопастей гребного винта.

Критерии выбора насоса

Выбор насоса для поливной воды почти полностью основан на соотношении между эффективностью насоса и TDH, который насос будет обеспечивать при определенном расходе.Как было показано ранее, эти параметры также являются основой характеристики насоса. Используйте таблицу 2 , чтобы сузить выбор типа насоса для широкого диапазона скоростей потока и общих динамических напоров.

Один элемент, не включенный в значения TDH в таблице 2 , — это высота всасывания. Если в вашем приложении необходимо поднять воду к насосу, вам придется использовать центробежный насос.

Таблица 2. Диаграмма, показывающая наиболее предпочтительные типы насосов для использования в заданном диапазоне скоростей потока и общего динамического напора.

Дополнительные источники информации

«Уход и техническое обслуживание ирригационных колодцев», доступна дополнительная публикация NDSU.

«Конструкция центральной оси», Ирригационная ассоциация, Фолс-Черч, Вирджиния,

MWPS-30, Спринклерные ирригационные системы, MWPS, Университет штата Айова, Эймс.

Фотографии Томаса Шерера



Generac Power Systems — Насос для чистой воды 1,5 дюйма

При написании отзыва соблюдайте следующие правила:

  • Перед обзором ознакомьтесь с документацией по продукту, чтобы убедиться, что устройство используется и обслуживается надлежащим образом
  • Упоминание о проблемах, возникших в результате небрежного обслуживания или неправильного использования, аннулирует отправку отзывов
  • Сосредоточьтесь на своем опыте работы с продуктом и его функциями
  • Предоставьте подробную информацию о том, почему вам понравился или не понравился продукт
  • Отзывы, представленные для продуктов, отличных от перечисленных, будут немедленно отклонены
  • Любые обзоры продуктов, в которых упоминаются имена независимых авторизованных дилеров, поставщиков услуг или розничных продавцов, НЕ Публикуются. (отзывы дилеров можно посмотреть здесь)
  • Все отправленные отзывы регулируются условиями, изложенными в наших Условиях использования

Мы оставляем за собой право не публиковать ваш отзыв, если он содержит какой-либо из следующих типов контента или нарушает другие правила:

  • Нецензурные выражения, дискриминационные выражения или другие выражения, не подходящие для публичного форума
  • Реклама, «спам» или ссылки на другие продукты, предложения или веб-сайты
  • Адреса электронной почты, URL-адреса, номера телефонов, серийные номера продуктов, физические адреса или другие формы контактной информации
  • Критические или злобные комментарии к другим отзывам, размещенным на странице, или их авторам

Если вы хотите поделиться с нами своим отзывом о выборе продукта, ценах, заказе, доставке или других проблемах обслуживания клиентов, не отправляйте этот отзыв через обзор продукта.Вместо этого свяжитесь с нами напрямую.

Приятного просмотра!

Оценка 3 из 5 к 66Ragger из насосы хорошо не долговечны у меня этот насос уже год. Всегда обслуживается, осушается и хранится в EOY. В этом году качает нормально, но потом порвался трос, а вместе с ним и возвратная пружина. Достать эту часть не так-то просто. Этот насос был бы лучше, если бы он имел только старомодную обертку и ручной стартер, так как это, похоже, неудача, о которой говорили другие.Насос и двигатель в порядке, но без пускового троса он полезен как курица.

Дата публикации: 06.07.2020

Рейтинг 5 из 5 к PETE7794 от Продукт — рабочая лошадка. Помпа для меня рабочая лошадка. Моя собственность получает много воды от дождей и соседских, что прям стекают воду из своей собственности в мою. Насос легко заправляется и обычно начинается после 4-5 рывков. Водяной насос у меня чуть больше года, и единственное предложение, которое у меня есть, — это лучше спроектировать подъемную ручку. Мой ручка подъемника проржавела, и служба поддержки клиентов присылает мне замена один. У меня другая проблема с газом. крышка бака, ее нелегко надеть, а иногда становится неплотно при работающем насосе.

Дата публикации: 2020-02-14

Оценка 1 из 5 к JJJSR из Этот насос выглядит хорошо, но… Этот насос выглядит хорошо, имеет хорошие характеристики и приемлемую цену, но… после года или двух использования все портится.Отдача блокируется — вы просто не можете потянуть за шнур, чтобы запустить его. Мне также пришлось заменить струну, потому что она начала изнашиваться и в конце концов порвалась. Масло жрёт много — приходится постоянно проверять масло — при каждом запуске. На помповой части (не на двигателе) прямо из коробки потекли сальники. И в итоге после двух лет использования его просто не завести. Итак, мой окончательный вывод: поначалу эта помпа выглядит великолепно, имеет отличные характеристики, легкий запуск, приемлемую цену и т. д. Но после того, как вы отработаете на ней 100 часов, у вас больше не будет помпы, которая работает должным образом, и вы, вероятно, выиграете. t быть в состоянии получить это началось.В конце концов, этот насос не рассчитан на длительное время.

Дата публикации: 06.09.2019

Оценка 4 из 5 к папанасос из Этот насос работал очень хорошо этот насос работал очень хорошо, легко заводился и быстро качал воду

Дата публикации: 04.06.2019

Рейтинг 5 из 5 к Джон из Отличный насос по цене, справляется с проблемами весеннего паводка Насос легко настроить, легко запустить.Быстро справляется с водой. Единственное, хотелось бы, чтобы было управление дроссельной заслонкой для высоких и низких оборотов холостого хода.

Дата публикации: 28.03.2019

Рейтинг 5 из 5 к Чарли из Легкий и простой в использовании. Куплен насос для устранения проблем с родниковой водой. Простой в использовании запуск Инструкции. Насос заправляется быстро и работает тихо. Прекрасно работает!!!

Дата публикации: 22 марта 2019 г.

CW15K-6821 имеет рейтинг 3.8 из 5 по 6.

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом. Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода доставляется в каждый дом по соседству. Все, что вам нужно знать, это как открыть кран на раковине.

Переехав на несколько миль за город, картина может измениться. В то время как внутренние работы все еще — к счастью — невидимы, ваше водоснабжение не зависит от соседа вниз по дороге.У каждого дома есть своя скважина, из которой можно черпать воду. Более того, в каждом доме есть своя электромеханическая система подачи воды из колодца в дом. В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные насосы и погружные насосы.

Типы скважин

Во многих районах страны найти питьевую воду так же просто, как взять лопату и выкопать яму в земле.Ладно, может быть, «легко» — не то слово, но там, где уровень грунтовых вод находится всего в нескольких футах от поверхности земли, часть битвы может быть уже окончена. В такой ситуации с неглубоким колодцем поднять воду к дому будет немного легче, хотя бы потому, что расстояние, на которое вам нужно ее переместить, скромное.

Если в вашем районе нет высокого уровня грунтовых вод или отсутствует стабильный запас питьевой воды вблизи поверхности, вы должны копать глубже, чтобы добиться того же результата.И поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии ее перемещения меняются.

Насосы для мелководья

В настоящее время наиболее распространенным насосом для неглубокой скважины является струйный насос. Струйные насосы устанавливаются над колодцем в доме или в колодце и забирают воду из колодца за счет всасывания (см. схему системы однокапельного струйного насоса на следующей странице). Поскольку задействовано всасывание, атмосферное давление — это то, что действительно делает работу.Думайте о системе как о длинной соломинке. Когда вы сосете соломинку, вы создаете вакуум в соломинке над водой. Как только возникает вакуум, вес воздуха или атмосферное давление выталкивает воду вверх по соломинке. Следовательно, высота, на которую вы можете поднять воду с помощью мелководного струйного насоса, связана с весом воздуха. Хотя атмосферное давление меняется в зависимости от высоты, обычно глубина неглубокой скважины с струйным насосом ограничивается примерно 25 футами.

Струйные насосы

создают всасывание довольно новым способом.Насос приводится в действие электродвигателем, который приводит в движение рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или жиклер, установленный в корпусе перед рабочим колесом. Это сужение струи приводит к увеличению скорости движущейся воды, подобно насадке садового шланга. По мере выхода воды из струи создается частичный вакуум, засасывающий дополнительную воду из скважины. Непосредственно за струей находится трубка Вентури, диаметр которой увеличивается.Его функция заключается в замедлении движения воды и повышении давления. Перекачиваемая вода — новая вода, забираемая из колодца за счет всасывания струи, — затем соединяется с приводной водой и сбрасывается в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их, как правило, необходимо заправить водой, прежде чем они начнут работать. Чтобы вода из насоса и водопроводной системы не стекала обратно в колодец, на линии подачи к насосу установлен одноходовой обратный клапан.

Преодоление барьера глубины

К сожалению, вам, возможно, придется забраться на глубину более 25 футов. Удивительно, но вы все еще можете сделать это с помощью струйного насоса. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и опускание узла струи в воду (см. схему системы двухкапельного струйного насоса). В типичной конфигурации глубоководного струйного насоса одна труба, прикрепленная к корпусу крыльчатки, направляет воду в корпус струи, расположенный на расстоянии от 10 до 20 футов.ниже минимального уровня воды в колодце. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

В струе увеличение скорости воды создает частичный вакуум, который втягивает стоячую колодезную воду во вторую трубу, а затем обратно в насос и водопроводную систему. Глубоководные струйные насосы используют как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Во избежание перекачивания скважины глубинная струйная насосная установка может включать в себя 35-фут.- длинная выхлопная труба. Он соединен с впускным концом корпуса форсунки и проходит вниз в скважину. Если уровень воды опускается ниже уровня корпуса форсунки, насос работает так же, как насос для неглубокой скважины. В то время как скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса форсунки — предел для мелководного насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана. Конечно, высота струи над уровнем воды влияет на производительность.Чем дальше он находится, тем менее эффективной становится прокачка.

Как и в системах с неглубокой скважиной, струйный насос в системе с глубокими скважинами необходимо заправить для работы. Донный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя и более рабочими колесами называются многоступенчатыми.

Переход к источнику

В то время как струйный насос может надежно справиться со скважиной глубиной в несколько сотен футов, более эффективным решением является перемещение насоса вниз в скважину, чтобы он не поднимал воду, а выталкивал ее вверх.Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной колонны. Нижняя половина состоит из герметичного двигателя насоса, который подключен к наземному источнику питания и управляется проводами. Половина насосной установки состоит из набора рабочих колес, разделенных диффузором, которые направляют воду вверх по трубе в водопроводную систему.

В современных установках корпус колодца снаружи дома соединяется с водопроводной системой трубой, которая проходит под землей в подвал (см. схему системы погружных насосов).Эта горизонтальная труба соединяется с трубой скважины в соединителе, называемом переходником без приямка. Функция адаптера состоит в том, чтобы обеспечить доступ к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

В то время как погружные насосы более эффективны, чем струйные насосы, в подаче большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют извлечения устройства из обсадной трубы — работу, которую лучше доверить профессионалу. Однако подводные аппараты известны своей надежностью и часто выполняют свою роль 20-25 лет без обслуживания.Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.

Насосы не предназначены для непрерывной работы, и они не запускаются каждый раз, когда вы открываете кран или спускаете воду в унитазе. Чтобы обеспечить постоянный напор воды в приборах, насос сначала подает воду в накопительный бак.Внутри современного бака находится воздушная камера, которая сжимается по мере закачки воды. Давление в баке — это то, что перемещает воду по бытовой водопроводной системе.

Когда давление достигает заданного уровня, который может составлять от 40 до 60 фунтов на квадратный дюйм, переключатель останавливает насос. По мере того, как в доме используется вода, давление начинает снижаться до тех пор, пока после падения примерно на 20 фунтов на квадратный дюйм переключатель не включает насос, и цикл повторяется. Вы найдете манометр, установленный на баке с проводами, ведущими к переключателю, который управляет насосом.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Водяные насосы — Appropedia: Вики по устойчивому развитию

Водяной насос — любое устройство для перемещения воды.Водяной насос является одним из старейших и наиболее распространенных механизмов и существует в огромном разнообразии стилей. Известно, что очень примитивный насос shaduf или shadoof W (ведро на рычаге с противовесом) существовал примерно с 2000 г. до н.э.

Некоторые виды использования водяных насосов включают:

  • Получение воды из подземных колодцев для питья, приготовления пищи и других целей.
  • Движущаяся вода в системах активного солнечного отопления.

Насосы могут питаться от

Рисунок 1: Ветряной насос Kitjito.Используется для откачки грунтовых вод в регионе Бхел в Туркане для кочевников-скотоводов (авторское лево «Практическое действие»)

Ветряной насос — это ветряная мельница, используемая для перекачивания воды либо в качестве источника пресной воды из колодцев, либо для осушения низменных участков земли. Ветряные насосы, которые когда-то были обычным приспособлением на фермах в полузасушливых районах, до сих пор используются там, где электроэнергия недоступна или слишком дорога.

В первой половине 20-х годов произошло дальнейшее развитие, в частности переход к ветряным двигателям пропеллерного типа для производства электроэнергии.К 1920-м годам только в США использовалось 6 миллионов ветряных насосов, и их производство и использование стали обычным явлением на всех континентах. Но слава ветряных насосов была недолгой. С появлением дешевого ископаемого топлива в 1950-х и 1960-х годах и развитием насосных технологий ветряные насосы в США почти устарели.

В настоящее время в нескольких развивающихся странах есть производители, производящие ветряные насосы. Однако внедрение ветряных машин для перекачки воды в целом происходит очень медленно, хотя технология хорошо подходит для нужд многих регионов Африки, Азии и Латинской Америки.Педальный насос демонстрируется в Малави.

Педальный насос — это насос с приводом от человека, предназначенный для подъема воды с глубины семи метров или менее. Педаль W представляет собой рычажное устройство, нажимаемое ногой для привода машины, в данном случае насоса. Педальный насос может выполнять большую часть работы моторизованного насоса, но стоит значительно меньше (75%). Поскольку ему не требуется ископаемое топливо (он приводится в движение весом тела оператора и мышцами ног, он также может стоить меньше (50%) в эксплуатации, чем моторизованный насос. Он может поднимать от пяти до семи кубических метров воды в час из колодцев и скважин W глубиной до семи метров, а также может использоваться для забора воды из водных источников, таких как озера и реки. Многие педальные насосы производятся на месте, но их стабильное производство может быть затруднительным без высококвалифицированных сварщиков и производственного оборудования.

По сравнению с ковшовым орошением педальный насос может значительно увеличить доход, который фермеры получают от своей земли, за счет увеличения количества вегетационных сезонов, расширения типов культур, которые можно выращивать, и улучшения качества выращиваемых культур.

Стандартные ножевые насосы — это всасывающие насосы, которые были впервые разработаны в начале 1980-х годов в Бангладеш и стали популярными благодаря компании IDE. С тех пор напорные насосы, модификация оригинальной конструкции, которая означает, что вода выталкивается из насоса под давлением, также были разработаны и широко используются в Восточной Африке через KickStart. Напорные педальные насосы позволяют фермерам распылять воду и запускать разбрызгиватели, избавляя от необходимости в приподнятом резервуаре для хранения воды и системе всасывающих насосов.

Многие неправительственные организации (IDE W , KickStart W , Практические действия, IDEI) принимали активное участие в разработке и продвижении педальных насосов, а также студенческие и исследовательские группы в университетах.

Гидравлический поршневой насос, гидрам или просто поршневой насос — это автоматическое насосное устройство, способное перекачивать воду выше ее первоначального источника без использования электричества или любого другого источника энергии. В нем используются всего две движущиеся части, и поэтому он механически очень прост. Это дает ему очень высокую надежность, минимальные требования к техническому обслуживанию и долгий срок службы.

Рис. 1: Гидравлический поршневой насос [1] LifewaterInternational Гидравлический поршневой насос, Hydram или просто поршневой насос — это насос, в котором используется эффект гидравлического удара W от повышенного давления воды. Используя это давление, создаваемое источником воды над насосом, он может поднимать воду на высоту выше, чем насос. Используя всего две движущиеся части, простую гидромеханику и энергию воды, гидравлический поршневой насос может работать без электричества или любого другого источника энергии.

Насос Papa Ram[править | править источник]

Насос гидравлического цилиндра Papa 2 дюйма Плунжерный насос Papa представляет собой версию традиционных гидравлических поршневых насосов 21-го века (водяные насосы, приводимые в действие не чем иным, как потоком воды), он меньше, легче, дешевле и эффективнее.

Ассортимент гидроподъемников велик и разнообразен, что затрудняет выбор подходящего устройства. В Америке и Европе в 19 веке конструкция ручных насосов массового производства развивалась методом проб и ошибок, а не путем научных исследований и разработок. В настоящее время существует большое количество адекватных, а не оптимальных конструкций, разработанных местными производителями, и трудно определить, какой насос лучше всего подходит для каждого применения. В этом кратком обзоре представлен обзор доступных типов водоподъемников с приводом от человека, подходящих для них областей применения и их сравнительных преимуществ.

Водоподъемные устройства можно разделить на следующие категории:

  • Подземные воды (насосы для открытых, неглубоких и глубинных скважин)
  • Поверхностные воды (шадуф, дхон, цепь и шайба и винт Архимеда)
Схема канатного насоса.

Промышленные ручные насосы, такие как Indian Mark II, для коммунальных колодцев, переданные в дар проектам развития, часто выходят из строя через два года. Если расходы на техническое обслуживание ложатся на плечи пользователей, то эти расходы будут слишком высокими, когда ремонт окажется необходимым и насос останется неработоспособным.

Альтернативный надежный ручной насос необходим для коммунального и частного использования для подачи чистой питьевой воды и орошения. Эти насосы поднимут уровень жизни, если они будут недорогими, надежными и эффективно перекачивают воду. Эффективность имеет решающее значение для орошения сада в засушливый сезон из-за относительно большого количества воды. Такие сады дают пищу и увеличивают доход.

Доступность по цене на месте, техническое обслуживание и высокая эффективность насоса являются обязательными характеристиками. Местная доступность означает снижение стоимости в 20–100 раз по сравнению с импортными промышленными товарами.Местное техническое обслуживание возможно только при наличии местных ресурсов и навыков.

Насосная система должна предотвращать загрязнение питьевой воды, позволяя герметизировать колодец. Особенно это касается коммунальных колодцев. Промышленные насосы необходимо прикрепить болтами к бетонной плите, расположенной над колодцем. Однако это делает воду недоступной при поломке насоса. Немедленное техническое обслуживание насоса или доступ к колодцу через аварийный люк обеспечивает непрерывный доступ к живительной воде.Змеевиковый насос; обратите внимание, что этот змеевиковый насос является базовым и не включает спиралевидный рисунок; этот может быть включен Змеевиковый насос представляет собой насос с низким подъемом, который состоит из трубы, имеющей форму змеевика и установленной на вращающейся оси, приводимой в действие двигателем или животным, способным быстро вращать ось.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
