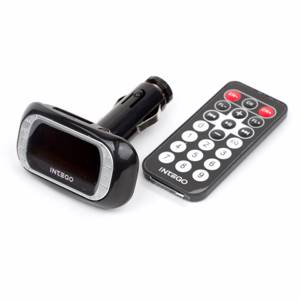

ФМ модулятор

ОСТШ 0 шт. ЛЕСК 5 шт. Интернет 9 шт.4 шт. Интернет 5 шт. org/Product»>Код товара: 520444

ФМ модулятор AVS F-901 Bluetooth

Артикул: F-901 Производитель AVS A07157S

5 шт. ОСТШ 2 шт. ЛЕСК 6 шт. Интернет 5 шт.5 шт. Интернет 7 шт.

Код товара: 497334

ФМ модулятор ACV FMT-112

Артикул: ACV FMT-112 Производитель ACV ACV FMT-112

МКАД 0 шт. ОСТШ 2 шт. ЛЕСК 2 шт. Интернет 0 шт.

850 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

Интернет: нет в наличии

1 575 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

1 575 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 504806

ФМ модулятор AVS F-462

Артикул: F-462 Производитель AVS A78554S

МКАД 4 шт. ОСТШ 2 шт. ЛЕСК 6 шт. Интернет
4 шт.

715 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

МКАД 12 шт. ОСТШ 9 шт. ЛЕСК 7 шт. Интернет 12 шт.

1 355 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

550 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

825 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

1 155 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Fm — Автозвук — OLX.

ua

Обычные объявления

Найдено 660 объявлений

Найдено 660 объявлений

Хотите продавать быстрее? Узнать как

Умань Сегодня 11:00

FM модулятор (трансмиттер) автомобильный Forever TR-330 с Bluetooth, двумя USB и громкой связью

Слушайте, заряжайте, отвечайте

Forever TR-330 – устройство, которое станет вашим лучшим другом во время поездок на автомобиле. Оно совмещает 3 незаменимые в дороге функции: FM-модулятор, зарядка в прикуриватель и громкая связь.

Сам себе радио

В вашей машине не самая современная магнитола и приходится все время слушать радио? Однообразная музыка и постоянная реклама быстро надоедают. И на трассе радио плохо берет. Встроенный FM-модулятор избавит вас от этой проблемы. Вставьте его в прикуриватель, установите на модуляторе и FM-приемнике автомобиля одну и ту же частоту – и наслаждайтесь любимыми треками. Вы можете воспроизводить музыку двумя способами: 1. По Bluetooth Включите FM-модулятор. На смартфоне включите Bluetooth, найдите новое устройство и подключитесь к нему. Готово! Дальность работы – до 10 м. 2. С карты памяти MicroSD Вставьте в слот MicroSD карту памяти с любимыми треками. Это особенно удобно, если машиной управляют разные члены семьи с разными музыкальными вкусами. Никаких конфликтов. Просто каждый приходит со своей картой памяти.

Зарядное на 2 USB

Forever TR-330 – это еще и зарядное. У него 2 USB-выхода. Сила выходного тока – до 3.1А. Этого достаточно для зарядки даже планшета или двух телефонов одновременно. Зарядное автоматически распознает устройство и определяет необходимый ток зарядки.

Громкая связь

У модулятора встроенный микрофон. Он отлично улавливает голос на расстоянии до 2 м – оптимально для автомобиля. Для ответа на звонок или отклонения вызова  на корпусе есть универсальная кнопка.  Подключите телефон по Bluetooth к трансмиттеру – и сможете отвечать на звонки с нажатием кнопки. Голос собеседника выводится через динамики авто. А телефон при этом может лежать хоть в бардачке, хоть на заднем сиденье.

О дизайне

Зарядное сделано из ABS-пластика. Это пластик повышенной прочности, устойчивый к любым температурам. Не бойтесь оставлять FM-модулятор в бардачке – с ним ничего не случится. Есть экран, на котором цифрами с подсветкой отображается выбранная частота. Корпус классический, черный. Не привлекает лишнего внимания и уместно смотрится в интерьере любого авто.

О производителе: Мы поставляем в Беларусь товары польской марки Forever уже на протяжении 8 лет. Аксессуары этого производителя отличаются прекрасным качеством. Компания выпускает широкий ассортимент аксессуаров: аккумуляторы, держатели, кабели, чехлы и т.д.

FM-модуляторы на OnlineCarStereo.com

Автомобильные FM-модуляторы

Чтобы использовать новейшие аудиотехнологии в автомобиле, вам нужен приемник, способный принимать от него сигнал. Однако не каждый может позволить себе купить дорогой ресивер, встроенный в приборную панель, особенно если они потратили большую часть своего бюджета на развлечения на этот новый MP3-плеер или музыкальную подписку.

Автомобильный стереомодулятор FM позволяет воспроизводить звук с различных устройств с помощью заводского радиоприемника. Просто подключите портативный медиаплеер или тюнер к входу на модуляторе и выберите канал FM-радио, который не используется местной радиостанцией.Модулятор отправляет аудиосигнал на эту станцию, чтобы вы могли слушать через стереосистему.

Портативная музыка в проводном или беспроводном исполнении

Получите доступ к своей любимой музыке даже на древнем приемнике, купив автомобильный FM-передатчик на сайте OnlineCarStereo.com. У нас есть как проводные, так и беспроводные FM-модуляторы для ваших нужд. Проводной модулятор подключается непосредственно к антенному кабелю автомобиля в старых системах или через USB-порт в новых приемниках. Затем они транслируют звук с помощью RCA или 3.Стереовходы 5 мм. Современные Bluetooth FM-передатчики питаются от гнезда прикуривателя, и после сопряжения с вашим устройством они отправляют низкочастотный радиосигнал на FM-тюнер. Некоторые модуляторы имеют изолятор контура заземления, металлический корпус и другие функции, блокирующие нежелательные частоты для более четкого звукового сигнала.

Perfect Harmony для всех ваших устройств

Какой бы тип FM-модулятора вы ни выбрали, вы услышите то, что хотите, без дорогостоящих и трудоемких обновлений ресивера и стереосистемы.Эти передатчики работают с портативными музыкальными плеерами, смартфонами, DVD-плеерами, тюнерами спутникового радио, игровыми консолями и многими другими устройствами. Беспроводное использование модулятора со смартфоном также позволяет совершать звонки в режиме громкой связи для более безопасного вождения. Воспользуйтесь нашим Руководством по установке автомобиля, чтобы найти передатчик, соответствующий вашей заводской настройке, или позвоните нам в рабочее время для получения экспертной поддержки. Мы предлагаем 60-дневную гарантию, чтобы вы могли покупать с уверенностью.

Проводной FM-модулятор — поколение TJ

Один из моих хороших друзей недавно получил один из этих аккуратных маленьких айподов. Он сделал мне сделку на свой не очень старый MP3-плеер Creative Labs Zen Xtra на 30 ГБ, от которого я просто не смог отказаться. Я всегда хотел портативный MP3-плеер, который мог бы выполнять двойную функцию источника музыки в TJ. Время в пути до Моава и Калифорнии ускорится, если в машине будут играть некоторые из моих любимых мелодий. Поскольку у моего заводского радиоприемника нет входных аудиоразъемов, я решил попробовать FM-модулятор и посмотреть, смогу ли я запустить свой MP3-плеер в TJ. И вот начались поиски.

Потратив несколько часов на чтение отзывов пользователей о различных FM-модуляторах, я решил попробовать устройство Scosche FM-Mod01. Я получил его по адресу Buy.com чуть более 25 долларов США (включая доставку).

Модулятор Scosche не является беспроводным устройством, как многие FM-модуляторы. Антенный кабель автомобиля отсоединен, а два антенных разъема модулятора подключены к автомобильной антенне и радио. +12 В и заземление — это все, что требуется для питания устройства и выполнения монтажной проводки.

Модулятор поставляется с коротким соединительным стереокабелем (около 3 футов). Пара разъемов RCA на модуляторе принимает аудиосигнал. Соединительный кабель в виде стандартного стереоразъема 1/8″ для подключения к вашему MP3-плееру.

При включении FM-сигнал, который теперь передает музыку MP3-плеера, подается непосредственно на порт антенны радиоприемника. В результате получается довольно неплохо звучащий сигнал. Я сравнил его с несколькими местными FM-станциями здесь, в районе Феникса. Музыка с моего MP3-плеера звучала не так хорошо, как с FM-станции, которую я обычно слушаю.Тем не менее, она звучала лучше, чем несколько других «менее популярных» станций в этом районе. По сравнению с некоторыми обзорами, которые я читал о других FM-модуляторах, я бы сказал, что этот занимает довольно высокое место. Включение питания занимает около 5 секунд после включения выключателя питания. Кажется, это единственная серьезная проблема, на которую жаловались некоторые люди. В ожидании включения передатчика вы слышите статические помехи из радиоприемника автомобиля.

Я снял бардачок с приборной панели, чтобы добраться до кабеля антенны.Он расположен рядом с блоком предохранителей, и у меня на нем была пенопластовая втулка (это легко заметить). Отключив антенный кабель, я подключил соответствующие разъемы на модуляторе к антенным разъемам TJ. Это легко сделать, и я уже наполовину закончил установку!

Я обжал кольцевую клемму на заземляющем проводе и нашел винт, под который можно было вставить клемму. Я использовал переключаемый провод зажигания (включается и выключается ключом зажигания) для подачи питания на блок.Поскольку у меня был неиспользуемый переключатель на центральной консоли , я решил направить питание модулятора через этот переключатель. (Я кинул переключатель, который был подключен к модулятору).

Для крепления модулятора использовалась пара стяжек. Я подключил стереофонические аудиоразъемы к двум разъемам RCA и проложил кабель через приборную панель так, чтобы он выходил на центральной консоли для подключения к MP3-плееру.

С включенным питанием и MP3-плеером, подключенным к аудиокабелю, я настроил FM-радио TJ на одну из двух частот, на которых работает модулятор.Меня угостили звуком одной из моих любимых песен. Звук был немного низким, поэтому я отрегулировал регулятор уровня (на модуляторе) маленькой отверткой. Это подняло звук так, что он был примерно вровень со звуком на других радиостанциях. У меня был MP3-плеер примерно на 3/4 громкости.

BradW, мой хороший друг, зашел на следующий день, чтобы взглянуть на другой проект, над которым я работал. Брэд в значительной степени увлечен миром аудио (ламповые усилители и все такое). Он слушал MP3-плеер и думал, что он звучит очень хорошо.Учитывая критический слух Брэда, я воспринял это как хороший показатель того, что установка работает нормально. Он ушел и вернулся чуть позже со своим айподом в руке. Прежде чем заказать один, он хотел услышать, как он звучит, когда его iPod подключен к модулятору. Он никогда раньше не видел проводного модулятора и был впечатлен производительностью и устойчивым сигналом, который он подавал на радиоприемник TJ. Я передал необходимую информацию, чтобы он мог заказать один для своего Рубикона.

Как я упоминал ранее, я изучил модуляторы нескольких различных марок и, без сомнения, получил очень хорошие отзывы, особенно если учесть низкую стоимость устройства.Если повезет, это даст несколько лет хорошей работы. Если это произойдет, это будет сделка наверняка.

Добавьте к своему заводскому FM-радио беспроводное и статическое подключение по Bluetooth примерно за 50 долларов США

После многих лет поисков Lexus LS400 с фейслифтингом до 1998 года в отличном оригинальном состоянии я нашел этот Coach Edition 1997 года в цвете Silver Jade Metallic и купил его. Это удивительная машина, которой почти 20 лет и она совершенно безпроблемная, но была одна проблема: заводская аудиосистема звучала отлично, но воспроизводила только кассеты и компакт-диски.В то время как кассеты были хороши в свое время, я предпочитаю воспроизводить музыкальные файлы в цифровом формате из 100 гигабайт MP3 на своем смартфоне. Даже мой крутой Civic 1992 года имеет Bluetooth-подключение к своей сваленной на свалку аудиосистеме… но я не хотел нарушать оригинальность моего Lexus, не заменяя радио и , уж точно , не просверливая дырки в приборной панели. Вот как я решил проблему дешево и без каких-либо доработок более серьезных, чем сращивание нескольких проводов.

Предупреждение: Не пытайтесь выполнить какую-либо часть этого проекта, если вы уже не знаете, как работать с автомобильной проводкой, не читаете схемы и не используете инструменты безопасным образом. Испорченные вещи могут привести к печали, страданиям, травмам, смерти или худшему.

Bluetooth-ключ MIL-BTREC не имеет элементов управления; он включается и ищет соединения, как только получает 12 вольт постоянного тока.

Мурили Мартин

Беспроводные FM-модуляторы

— отстой, и мы больше не будем о них говорить.Что вам нужно, если вам нужно подавать качественный аудиосигнал на автомобильное FM-радио, у которого нет разъема AUX (т. Е. Почти каждое заводское радио, сделанное до конца 2000-х годов), — это проводной FM-модулятор . Это устройство устанавливается между антенной автомобиля и его радиоприемником и подает сигнал на заданной частоте, когда оно включено; Я обнаружил, что устройство Scosche FM-MOD01 за 20,35 долларов отлично справляется со своей задачей. Это устройство сделано с парой RCA-разъемов «мама», но аудиокабель идет от телефона к модулятору.Вот тут-то и пригодится морской Bluetooth-ключ MIL-BTREC; у него нет никаких элементов управления, и, следовательно, нет сводящих с ума маленьких кнопок, которые нужно нажимать. Он загружается, когда на него подается питание, ищет сопряженные устройства Bluetooth и передает полученный звук в кабели RCA. Соедините их так, чтобы они получали питание от одной и той же цепи, подключите выход ключа к входу модулятора, и весь беспорядок можно будет спрятать под приборной панелью и с глаз долой.

Я понятия не имею, какой дополнительный переключатель Toyota могла поместить в это отверстие под панелью приборов, но это идеальное место для моих аудиоустройств

Мурили Мартин

Поскольку я не хотел сверлить или вырезать какие-либо отверстия в своем Lexus, мне пришлось найти существующее место для переключателя. На большинстве автомобилей вы найдете множество заблокированных или закрытых отверстий в приборной панели и под ней, где должны были жить опции, не купленные для этой машины, поэтому я охотился за ними. Вы идете на свалку, находите переключатель, предназначенный для пустого отверстия в вашей машине, и он тут же вставляется. У LS400 было немного опций, поскольку это был роскошный автомобиль высокого класса, но я нашел это отверстие под приборной панелью, рядом с переключателем. разъем данных и кнопочный переключатель, который включает и выключает звуковой сигнал дверного замка. Небольшое расследование показало, что переключатель звукового сигнала использует такое же отверстие, поэтому я отправился на свалку за покупками.

LS400 1995-1997 годов только начинают появляться в больших магазинах самообслуживания, так что я смог найти этот.

Мурили Мартин

Ранние LS400 являются обычным явлением на больших авторазборках, которые я часто посещаю, но большинство запчастей от автомобилей 1990-1994 годов не подходят к моим 97-м годам, а списанные автомобили 1995-1997 годов найти гораздо труднее. К счастью, этот довольно полный LS400 95-го года ждал меня во дворе рядом с моим домом.

Небольшое поддевание отверткой с плоским жалом, немного перерезания проводов, и я получил выключатель дверного замка и звукового сигнала от этой машины. Кассир на свалке только рассмеялся, когда я попытался заплатить за него. Цена: бесплатно.

Оригинальный выключатель дверного замка и звукового сигнала находится слева. Мой новый переключатель справа.

Мурили Мартин

Я припаял несколько длинных проводов к проводам переключателя и вставил переключатель в отверстие под приборной панелью.Похоже, это должно было быть там.

Я не хотел, чтобы силовая антенна торчала, когда я использовал источник Bluetooth для радио, поэтому мне пришлось получить реле SPDT для схемы отключения антенны.

Мурили Мартин

Одна небольшая проблема с использованием радиоприемника LS400 для моего аудиосигнала заключалась в том, что силовая антенна разворачивалась автоматически при включении радиоприемника. Поскольку я не хотел, чтобы антенна торчала и могла быть повреждена, когда она не нужна, я решил использовать реле, чтобы прервать сигнальный провод срабатывания антенны между радио и антенной.Вы можете пойти на любую свалку и найти сотни реле Bosch SPDT в европейских автомобилях (я предпочитаю реле Bosch, потому что у большинства из них электрическая схема напечатана на корпусе), или вы можете заплатить 3,65 доллара и заказать новое.

Вот схема, которую я нарисовал, чтобы помочь себе с проводкой.

Мурили Мартин

Само собой разумеется, что вам нужны заводские электрические схемы вашего автомобиля, чтобы сделать любой из этого; иногда вы можете найти их в Интернете, иногда вам нужно купить подержанное заводское руководство по ремонту на eBay.Что я хотел сделать с моим реле, так это подключить контакт 87a реле к контакту 30 (это стандартные номера контактов реле, использующие DIN 72552), когда FM-модулятор и ключ Bluetooth были включены , а не , и для этого Соединение 30-к-87а прерывалось при подаче питания на реле (через ту же цепь, что питала модулятор и ключ). На моей грубой схеме выше вы можете видеть, что вспомогательное питание автомобиля (через переключатель свалки) питает катушку реле (контакт 85), а также FM-модулятор и Bluetooth-ключ.

Веселье с проводкой!

Мурили Мартин

Я занялся проводом и обжимным инструментом, воссоздавая свою схему в реальной проводке и разъемах.

Всегда предохраняйте электрооборудование в автомобиле. Огонь = плохо.

Мурили Мартин

Несмотря на то, что вспомогательная цепь, которую я буду использовать для питания своих новых устройств, защищена предохранителем, я не верил, что этот предохранитель перегорит, если один из тонких проводов, питающих эти устройства, по ошибке заземлится.Итак, я порылся в своем тайнике со случайными электрическими деталями и нашел этот держатель предохранителя (если вам не хочется хватать держатель предохранителя и предохранитель на свалке, вы можете потратить 3,39 доллара на новую сборку). Предохранителя на 7,5 А должно хватить для FM-модулятора, Bluetooth-ключа и катушки реле Bosch. Я подключил предохранитель к силовой цепи этих трех устройств. Всегда добавляйте предохранитель к любым новым электрическим цепям, которые вы устанавливаете в приборной панели вашего автомобиля. — испытав пару автомобильных пожаров, вызванных плохой проводкой, я говорю это с убеждением.

Теперь выходит радио.

Мурили Мартин

А теперь самое страшное с таким красивым автомобилем: снять обшивку приборной панели и добраться до жгута проводов за магнитолой. В LS400 много красивого дерева и скрытых застежек, так что эта работа заняла у меня некоторое время. Если вы идете в рывок, просто воткните туда монтировку и займитесь делом.

Пришлось перерезать два провода в жгуте магнитолы.

Мурили Мартин

Используя заводскую схему подключения моей машины, я нашел два провода в жгуте проводов магнитолы: провод, который активирует силовую антенну, и провод, который обеспечивает питание в положениях AUX или IGN выключателя зажигания. Я проложил провода от контактов 30 и 87а своего реле Bosch к проводам питания антенны, чтобы ток на антенну прерывался при срабатывании катушки реле. Затем я подключился к проводу питания, который только что перерезал, чтобы FM-модулятор, ключ Bluetooth и реле получали питание только тогда, когда питание подается на радио.

Эти провода являются единственными реальными модификациями автомобиля, а жгут радиоприемника LS400 представляет собой заглушку, которую при необходимости можно заменить позже.

Мурили Мартин

Некоторые работают с стыковыми разъемами и обжимным инструментом, и все это подключено. Оригинальность автомобиля была скомпрометирована лишь немного.

Здесь нет ничего постоянного, только застежки-молнии, удерживающие компоненты вне места под приборной панелью.

Мурили Мартин

После того, как вся проводка была на месте (включая разъемы антенны Motorola на модуляторе и задней панели радио), я взял FM-модулятор, адаптер Bluetooth, реле и держатель предохранителя и соединил их стяжками. Целая куча деталей ушла вверх и скрылась из виду под приборной панелью, с дополнительными стяжками, удерживающими ее на месте. Я подключил заземляющие провода от устройств и прикрепил их к кольцевому разъему, прикрученному к удобной заземляющей застежке под приборной панелью.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Отлично работает! Когда кнопочный переключатель под приборной панелью находится в положении OFF, радио и силовая антенна работают нормально. Когда я нажимаю кнопку в положение ON, силовая антенна убирается, FM-модулятор включается мгновенно, и вскоре после этого подключается Bluetooth-ключ (который я уже подключил к своему смартфону).Вся последовательность, от нажатия кнопки до воспроизведения музыки с телефона через радио, занимает около пяти секунд, а качество звука превосходное.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Bluetooth Автомобильное зарядное устройство FM-модулятор MP3-аудиоплеер Беспроводной FM-передатчик Автомобильный комплект Handsfree, FM-передатчик Автомобильный Bluetooth-передатчик Автомобильное зарядное устройство


Выходной ток USB: 5 В постоянного тока 3.5A
Поддержка музыкального формата: MP3/WMA
Частота: 87,5–108 МГц
TF-карта: 2–32 ГБ
SNR: 85 дБА
Дальность передачи: 10 м
Рабочая температура: 0–60°C
Размер: 180*70 мм
Версия Bluetooth: V3.0 + EDR A2DP

Инструкции по эксплуатации:
1. Режим Bluetooth
(1) поместите этот продукт в прикуриватель и синхронизируйте его частоту с частотой автомобильного FM-радио. Подключите этот продукт к мобильному телефону через Bluetooth.
(2) Включены операции телефонных вызовов в режиме громкой связи: во время воспроизведения аудио нажмите кнопку один раз, чтобы ответить на входящий вызов, нажмите эту кнопку еще раз, чтобы завершить вызов, нажмите эту кнопку дважды, чтобы позвонить по последнему набранному номеру телефона. время.
При поступлении входящего вызова на ЖК-дисплее отображается номер телефона, а также голосовая подсказка с указанием номера телефона вызывающего абонента.
(3) Через автомобильную аудиосистему вы можете слышать звуковую отдачу от сотового телефона, TF, USB-накопителя и электронных устройств через дополнительный вход. Вы также можете слышать телефонные разговоры через автомобильную аудиосистему, а также звуковые сообщения в приложениях автомобильной GPS-навигации мобильного телефона. .

2. Режим воспроизведения звука
(1)При вставке TF активируется воспроизведение звука из TF.
(2) При подключении USB-накопителя активируется воспроизведение звука с USB-накопителя.
(3) Когда к данному изделию подключен мобильный телефон или другие электронные устройства, начинается воспроизведение звука с этих устройств.
(4) Громкость можно регулировать как с помощью кнопок на этом изделии, так и с помощью кнопок автомобильной аудиосистемы.

3. Диапазон частот FM
87,5–108,0 МГц, когда изделие включено, на ЖК-дисплее отображается частота.
Для оптимизации качества звука установите автомобильное FM-радио на свободную частоту и синхронизируйте с ней частоту данного изделия, чтобы автомобильное FM-радио было успешно сопряжено с данным изделием.
4. Двойная зарядка через USB
Этот продукт поддерживает функцию зарядки мобильного телефона и другого электронного оборудования. Вы можете воспроизводить электронную музыку через USB или заряжать 2 устройства.

Как реализовать FM-модуляцию — Аналоговые — Технические статьи

Другие детали, обсуждаемые в сообщении: LMX2571

Для большинства людей прослушивание радио с частотной модуляцией (FM) является частью их жизни. Но что такое FM? Это просто популярная схема модуляции, используемая для встраивания информации в высокочастотную радионесущую.Требования к оборудованию для реализации FM невелики. Тем не менее, существует несколько методов реализации FM, каждый со своими характеристиками.

Реализация FM

Как правило, FM можно реализовать как аналоговым, так и цифровым способом. Независимо от метода вам понадобится синтезатор частот (рис. 1) для генерации высокочастотной несущей.

Рисунок 1: Упрощенная блок-схема синтезатора частоты

Синтезатор частоты представляет собой замкнутую систему, состоящую из чистого и стабильного низкочастотного опорного тактового генератора (RefClk), микросхемы фазовой автоподстройки частоты (ФАПЧ), контурного фильтра, определяющего полосу пропускания замкнутого контура, и высокочастотного -частотный генератор, управляемый напряжением (VCO).VCO будет отслеживать RefClk. Его частота равна N x RefClk, где N — число, большее или равное 1. Отклик контурного фильтра является фильтром нижних частот для RefClk и PLL. То есть выходы RefClk и PLL будут проходить фильтрацию нижних частот перед подачей на ГУН. Однако отклик петлевого фильтра на ГУН проходит фильтрацию верхних частот.

В зависимости от метода реализации FM сигнал модуляции (информация, которую вы хотите внедрить в высокочастотную несущую) применяется для модуляции RefClk, VCO или PLL.Результатом модуляции является непрерывное смещение несущей частоты. Величина сдвига частоты называется девиацией частоты. На рис. 2 показан ЧМ-сигнал во временной области и в области модуляции.

Рисунок 2: FM-модуляция

Реализация FM – аналоговая техника

В аналоговом подходе сигнал модуляции применяется либо к RefClk, либо к VCO. Преимущества этого метода в том, что аппаратное обеспечение очень простое и легко реализуемое.Недостатки этого метода заключаются в том, что характеристики непостоянны или требуют особого внимания, чтобы сделать их согласованными для разных VCO и частот модуляции.

Например, предположим, что RefClk = 20 МГц и VCO = 480 МГц. Поскольку VCO = N x RefClk, N = 24. Если сигнал модуляции 1Vpp подается на RefClk и вызывает девиацию частоты ±100 Гц на выходе RefClk, то девиация частоты на выходе VCO становится ±2,4 кГц. Чтобы добиться такой же девиации частоты VCO для VCO = 960 МГц, вы должны отрегулировать силу сигнала модуляции, так как N стало 48.К сожалению, эта корректировка не обязательно может быть линейной. Другими словами, сигнал модуляции 0,5 В пик-пик не может возвращать девиацию частоты ±50 Гц. Это верно, даже если сигнал модуляции подается на ГУН. Коэффициент усиления VCO (Kvco) изменяется в зависимости от частоты VCO. Kvco относится к изменению частоты VCO в зависимости от управляющего напряжения. Если Kvco не является линейным во всем диапазоне работы ГУН, то один и тот же уровень сигнала модуляции, применяемый к ГУН, приведет к различным девиациям частоты при изменении частоты ГУН.

Кроме того, полоса пропускания контура (LBW) будет определять используемую частоту модуляции. Если модуляция применяется к RefClk, максимальная частота модуляции будет меньше, чем LBW, потому что петлевой фильтр фильтрует низкие частоты по отношению к RefClk. Фактически, минимальная частота модуляции должна быть больше, чем LBW, если модуляция применяется к VCO. В некоторых случаях использования, требующих ровной характеристики, сигнал модуляции будет одновременно подаваться как на RefClk, так и на VCO.На рис. 3 показан отклик контурного фильтра на RefClk и VCO.

Рис. 3. Аналоговый метод реализации

Внедрение ЧМ – цифровая техника

Вы можете преодолеть недостатки аналоговой техники путем цифрового синтеза модуляции FM через PLL. Если VCO = N x RefClk, путем непрерывного и точного изменения значения N можно синтезировать форму волны представления области модуляции, как показано на рисунке 2.Преимущества этого метода заключаются в том, что девиация частоты больше не зависит от Kvco и частоты VCO. Кроме того, если LBW достаточно широк, частотная характеристика модуляции будет плоской. Компромисс заключается в том, что этот метод требует от логики более высокой вычислительной мощности, поскольку PLL требует непрерывного программирования. Кроме того, скорость синтеза (или частота дискретизации) должна быть выше частоты модуляции, чтобы уменьшить боковые полосы, создаваемые дискретизацией. Дополнительные сведения об этом методе см. в отчете о приложении «Частотная манипуляция с LMX2571.На рис. 4 показано, как желаемая форма сигнала сэмплируется и синтезируется с помощью LMX2571.

Рис. 4. Метод цифровой реализации

Какая техника лучше?

В аналоговой системе FM-радиовещания аналоговая техника будет лучше. Это связано с тем, что несущая обычно фиксируется на определенной частоте. Недостатков у этой техники не бывает вовсе.

В приложениях с несколькими несущими каналами, например, двусторонней радиосвязи, цифровой метод будет лучше аналогового.

В целом обе методики имеют свои плюсы и минусы. Принятие будет зависеть от потребностей приложения, возможностей системы, индекса производительности и стоимости.

Дополнительные ресурсы

VR3 VRFM8BLN Автомобильный флеш-накопитель MP3/WMA-плеер и FM-модулятор с памятью станций, памятью песен и функциями воспроизведения в случайном порядке, черный, воспроизводит все ваши аудиоустройства без проводов через автомобильную стереосистему FM-радио, двойные функциональные кнопки: воспроизведение в случайном порядке/канале, воспроизведение /P

VR3 VRFM8BLN Автомобильный флэш-накопитель MP3/WMA-плеер и FM-модулятор с памятью станций, памятью песен и функциями воспроизведения в случайном порядке, черный, воспроизведение Все ваши аудиоустройства без проводов через автомобильные стереосистемы FM-радио, двойное Функциональные кнопки: Shuffle/Channel, Play/Pause, Volume/Track Selection, Plug ‘N Воспроизведение файлов MP3 и WMA без проводов с USB-накопителя, разъем аудиовхода для использования с проигрывателями MP3, CD и DVD, стандартный USB-порт, шестипозиционный гибкий Шарнир для простоты использования, большой, легко читаемый ЖК-дисплей показывает предустановленные FM-станции, воспроизведение, Регуляторы остановки, громкости и выбора трека, 3.футов. Аудиокабель, 3,5 мм стерео Вход, 12 В, беспроводная передача


Общая информация

Производитель

ВР3

Номер детали производителя

ВРФМ8БЛН

Название продукта

Автомобильный флэш-накопитель MP3/WMA-плеер и FM Модулятор с памятью станций, памятью песен и функциями случайного воспроизведения, черный

Маркетинговая информация

Этот FM-модулятор преобразует ваш автомобиль существующую 12-вольтовую розетку (прикуриватель) в проигрыватель MP3/WMA, который передает на FM-радио вашего автомобиля.Вставьте флешку в USB порта, и VR3 будет воспроизводить любой файл MP3/WMA.

Эта модель также перемешивает музыку, запоминает последнюю станцию ​​и запоминает последнюю сыгранную вами песню. Он также имеет ЖК-экран, который показывает, на какую станцию ​​вы настроены. Вы можете использовать стандартный дисковод с вашей любимой музыкой или подключите iPod, CD/DVD-плеер, Ноутбук или любой другой компьютер со стандартным выходом для наушников. с помощью входящего в комплект 3-футового аудиокабеля.

Удобная конструкция обеспечивает легкий доступ к элементам управления, что позволяет вы можете изменить используемую частоту, а также перемещаться по музыку на флешке. С 12 предустановленными станциями у вас есть универсальность, необходимая для поиска станции, которая свободна в вашем районе.

Данное устройство поддерживает файлы MP3 и WMA без DRM.

Особенности

  • Воспроизводит все ваши аудиоустройства Беспроводная связь через автомобильную стереосистему FM-радио
  • Двойные функциональные кнопки: Перемешивание/Канал, Воспроизведение/Пауза, Громкость/Выбор трека
  • Plug ‘N Play MP3 и WMA Без проводов с USB-накопителя
  • Разъем аудиовхода для использования с MP3, CD- и DVD-плееры
  • Стандартный порт USB
  • Шестипозиционное гибкое соединение для Простота использования.
  • Большие, легко читаемые ЖК-дисплеи Предустановленные FM-станции
  • Воспроизведение, остановка, громкость и трек Элементы управления выбором
  • 3 фута Аудиокабель
  • Стерео вход 3,5 мм
  • Беспроводная передача 12 В
  • Двуязычная упаковка и инструкция; в Английский и испанский

Комплект поставки

  • FM-передатчик MP3/WMA-плеер
  • Аудиокабель длиной 3 фута (2.5 мм мужской к стандартный разъем для наушников 1/8 дюйма)
  • Дополнительный предохранитель
  • Руководство

Фотографии

А-200

-1064-130-Е

*Этот товар СОВЕРШЕННО НОВЫЙ — не отремонтированный. Он поставляется со всеми аксессуарами, поставляемыми производителем, и полностью гарантия производителя США.

Проектирование и анализ частотного модулятора и демодулятора

Объектив

  • Чтобы понять теоретические основы угловой модуляции, а также частотной модуляции (FM) и демодуляции
  • Для реализации моделей Simulink для FM, включая базовую синусоиду и мультимедийный файл (музыку) для анализа каждого сигнала во временной и частотной областях с использованием временной области и анализатора спектра
  • Чтобы изучить эффекты аддитивного гауссовского канала (AWGN) в Simulink для FM
  • Для наблюдения за передачей музыки в режиме реального времени для FM-модулированного музыкального файла через приемопередатчик USRP

1.Теоретическая основа

Амплитудная модуляция была первым типом модуляции, который рассматривался в аналоговых системах связи. Амплитудная модуляция имеет очевидное преимущество в том, что она проста и относительно эффективна в использовании полосы пропускания. Недостатками амплитудной модуляции являются [1]:

  • Поскольку сообщение встроено в амплитуду несущего сигнала, стоимость, производительность и размер линейных усилителей трудно обеспечить для получения удовлетворительных характеристик в системах AM.
  • Когда сообщение проходит через период молчания в двухполосных (DSB) или однополосных (SSB) системах, передаются очень слабые сигналы несущей. Отсутствие сигнала усиливает шум.
  • Ширина полосы пропускания мала по сравнению с другими схемами модуляции, т. е. FM, сотовой связью, Wi-Fi и т. д.

Угловая модуляция

В первом эксперименте мы анализировали влияние изменения амплитуды синусоидальной несущей в соответствии с полосой модулирующих частот (информационным) сигналом.Значительное улучшение характеристик передачи достигается с угловой модуляцией . В этом типе модуляции амплитуда несущей поддерживается постоянной. Угловая модуляция обеспечивает улучшенные шумовые характеристики.

Фазовая модуляция и Частотная модуляция — оба метода модуляции проанализированы в угловой модуляции. В этом втором эксперименте мы рассмотрим наиболее распространенную в повседневной жизни схему модуляции, а именно частотную модуляцию, или ЧМ.

Пожалуйста, обратитесь к разделу Fundamentals of Analog Communications , как обсуждалось в первом эксперименте, в качестве справки.

Частотная модуляция

Сигнал с угловой модуляцией, описанный во временной области:

$s(t)=A_c cos[2πf_c t+θ(t)]=Re\{Aexp(jϕ(t)\}$, где $A_c$ — амплитуда, тогда
Мгновенная фаза: $$ϕ_i=2πf_c t+θ(t) $$

Мгновенная частота модулированного сигнала:

$ f_i (t)=\frac{1}{2π} \frac{d}{dt} [2πf_c t+ θ(t)]=f_c+\frac{1}{2π} \frac{d[θ(t) ]}{dt}$     где    $\frac{d[θ(t)]}{dt}$ называется отклонением фазы.t m(λ)dλ\Big]$$

Правило Карсона используется для определения ширины полосы FM-волны. По правилу Карсона пропускная способность равна:

$B_t=2 W(1+D)$, где W — ширина полосы информационного сигнала, а D — девиация частоты, которая определяется как для ЧМ:

$$D=\frac{K_f}{2πW} max|m(t)|$$

Частотная демодуляция

  1. Демодуляция с использованием дифференцирования

  2. Дискриминатор частоты теоретически извлекает сообщение из принятого FM-сигнала.{j(2πf_c t+θ_FM (t))} $$

    Комплексный принятый сигнал является входом для двух блоков.{-j[(2πf_c t+θ(t)-(2πf_c (t-τ)+θ_FM (t-τ))] } $$

    Следовательно, аргумент находится как:

    $$ S∠s_{pd}=-(2πf_c t+θ(t)-(2πf_c (t-τ)+θ_{FM} (t-τ)) $$ $$ =-(2πf_c t-2πf_c (t-τ)+θ_{FM} (t)-θ_{FM} (t-τ)) $$

    τ считается очень малым значением, его можно рассматривать как оператор дифференциатора.

    $$ s_d=∠s_{pd}=-\bigg[\frac{d}{dt} (2πf_c t)+\frac{d}{dt} θ_{FM} (t)\bigg]=-\Big [2πf_c t+2πK_f m(t)\Big] $$

    Вы можете легко понять, что этот результат очень похож на сигнал при демодуляции с использованием метода дифференциатора.

    Этот метод часто называют FM-AM. Он в основном преобразует изменения частоты в изменения амплитуды.

    Вывод в единицах дискретного времени:

    $$ s_d=∠\Big\{(s_{ip} [n]-s_{qp} [n])×(s_{ip} [n-1]+s_{qp} [n-1])\ Большой\} $$

    Во время эксперимента USRP в ЧМ мы будем использовать структуру некогерентного демодулятора.

    Для получения дополнительной информации см. [3].

  3. Демодуляция ФАПЧ

  4. PLL демодулирует FM-сигнал, используя обратную связь, заставляющую генератор, управляемый напряжением (VCO), оставаться в фазе с несущей входящего сигнала.Сообщение восстанавливается как управляющий вход ГУН [4]. В эксперименте по моделированию (раздел 2) мы использовали ГУН для демодуляции информационного сигнала, чтобы упростить жизнь.

2   Построение Simulink модели частотной модуляции и демодуляции

Структуры частотного модулятора и демодулятора описаны ниже. В первой модели вам предоставляется FM-структура, очень похожая на теоретическую основу этого эксперимента.Во второй модели вы будете наблюдать изменения частоты по отношению к форме волны входного сигнала. В этом случае вы будете использовать блоки модулятора и демодулятора, предоставленные Simulink.

Модель-1

Частотная модуляция

Модель Simulink для модулятора FM:

Рис. 1. Блок-схемы FM-модулятора.

Параметры блоков описаны ниже:


Рисунок 2: Параметры блоков для ЧМ модулятора

Отрегулируйте время моделирования примерно на 0.2 с для точного наблюдения за осциллограммами.

Результат по времени будет:

Рисунок 3: Область времени

Частотный модулятор и демодулятор

Далее показана модель Simulink полного модулятора и демодулятора FM:

Рисунок 4: FM модулятор и демодулятор

Вам необходимо изменить фильтр и параметры VCO, как показано на скриншотах:


Рисунок 5: Параметры блока

Запустите симуляцию и наблюдайте за сигналами во временной области:

Рисунок 6: Временная шкала для модели-1

Как видите, синусоида с ЧМ-модуляцией восстанавливается при демодуляции.

Модель-2

В модели-1 вы уже изучили теоретические основы FM. Во второй модели, вместо использования сложной структуры модулятора и демодулятора, мы будем реализовывать систему FM, используя прямые блоки модулятора и демодулятора, определенные в Simulink. Вход в этом случае имеет три различных формы: синусоида, прямоугольная последовательность импульсов и треугольные волны. Следовательно, мы сможем наблюдать за изменениями частоты, используя различные входные данные.Модель-2 выражается как:

Рисунок 7: FM Модель-2

Блок генератора сигналов представляет собой просто аналоговый вход. Чтобы использовать этот блок в качестве входа FM-модулятора, нам нужно его оцифровать. Блок перехода скорости (удержание нулевого порядка или ZOH) будет производить выборку аналоговой информации в соответствии с периодом выборки (пожалуйста, см. Руководство по обзору для процесса выборки). в этом случае $T_S$ равно $1/100e3$.

Возьмите частоту входного сигнала 5 Гц (используйте синусоиду) и установите девиацию частоты для модулятора и демодулятора на 100 Гц соответственно.Кроме того, отрегулируйте масштаб времени как три вертикальных макета, чтобы проанализировать $m(t)$ по сравнению с модулированным $m(t)$.

Результирующий диапазон времени будет:

Рисунок 8: Временная шкала для модели-2

Точно так же полностью восстанавливается $m(t)$.

3. Построение модели Simulink для передачи музыки с использованием FM-модулятора и демодулятора (основной диапазон)

Здесь мы реализуем модулятор и демодулятор FM, используя музыкальный файл в качестве источника.В этом случае, поскольку источником является мультимедийный файл, а не чистая синусоида, нам нужна обработка DSP, то есть передискретизация и фильтрация. Вы не будете нести ответственность за процессы DSP. Тем не менее, вы можете найти их очень полезными при понимании частоты дискретизации, преобразования частоты, конечной импульсной характеристики (FIR), децимации и интерполяции и т. д. Вы также можете проверить следующий ресурс:
Глава 3, Разложение сигнала с несколькими разрешениями, Али Н. Акансу, Хаддат.

Модель показана ниже.

Рисунок 9: Модель Simulink для передачи музыки с использованием модулятора FM и демодулятора
Рисунок 10: Блок повторной выборки и фильтрации Рисунок 11: Блок FM-модулятора Рисунок 12: Блок некогерентного ЧМ демодулятора

4.   Передача и получение мультимедийного файла с использованием FM через USRP

Теперь мы сделаем еще один шаг, чтобы передать музыкальный файл, а затем получить его через оборудование USRP.В этом случае передача осуществляется в реальном времени, поэтому, в отличие от симуляций, вы будете наблюдать за передачей по воздуху, а также за шумом.

Модель выражается как:

Передатчик (TX)

Рис. 13. Проект Simulink® для передачи мультимедийного файла с использованием FM-модуляции Блоки

Resampling и Filtering аналогичны симуляции музыки, а также модулятору основной полосы частот.

Рисунок 14: Передатчик USRP

Приемник (RX)

Рисунок 15a: Приемник — блок-схема верхнего уровня
Рисунок 15b: Блок приемника
Рисунок 15c: Блок демодуляции

5.   Предварительные лабораторные инструкции

Ответьте на следующий вопрос:

Предположим, что сигнал $m(t)$ является ЧМ-модулированным, и результирующий принятый сигнал (входной сигнал приемника) имеет следующую форму волны:

$$s(t)=cos\bigg[2πf_c t-\frac{1}{2π100} K_f cos⁡(2πf_m t)\bigg]$$
  1. Найти $m(t)$
  2. Постройте график $|M(f)|$ и найдите энергию $m(t) (f_m=100 Гц)$
  3. Найдите ширину полосы ЧМ сигнала $(f_m=100 Гц,K_f=1000)$

6.Лабораторные задачи

  1. Выполните следующие задачи:
    1. Сборка модели-1 (рис. 1). Объясните часть модуляции, как показано на рисунке 1, описывая каждый шаг с помощью $m(t),K_f$ и т. д.
    2. Завершите модель 1, добавив демодулятор, как показано на рис. 4. Затем объясните, как происходят модуляция и демодуляция.
  2. Добавьте канал Additive White Gaussian Noise (AWGN) в 1-a. Поиграйте со значениями дисперсии. Что происходит с вашим модулированным сигналом, когда вы увеличиваете мощность зашумленного канала?
  3. Соберите модель-2, как показано на рисунке 7..
    1. Объясните, как происходят модуляция и демодуляция, комментируя временной осциллограф и анализаторы спектра.
    2. В этом случае мы хотели бы иметь периодическую последовательность импульсов, поэтому нам нужно изменить источник, изменив его величину и сдвинув по вертикальной оси. В начале необходимо выполнить следующие шаги:
  • Переключите форму волны генератора сигналов на прямоугольную волну с амплитудой 0.5
  • Подключить блок Добавить к источнику и добавить константу со значением 0,5
Запустите симуляцию, затем объясните изменения частоты по отношению к входному сигналу. Наконец, выполните шаги в 2).
  • Откройте файл FM_Music_Simulation.slx на своем компьютере. Объясните шаги в файле моделирования музыки FM. Затем выполните шаги задачи-2.
  • Откройте и запустите файл AM_Music_Simulation на своем компьютере.Сравните качество для AM и FM. Как вы думаете, какой из них лучше?
  • шага: USRP
    1. Попросите инструктора открыть и запустить файл TX_FM_Music.slx. Проверьте блок-схемы передатчика (вы не найдете разницы, кроме имитации музыки, кроме передатчика). Обратите внимание на центральную частоту передатчика.
    2. Откройте файл RX_FM_Music.slx на своем компьютере. Установите центральную частоту такой же, как у передатчика, а затем запустите файл.Наблюдайте за передачей в реальном времени по воздуху.

    7.   Инструкции по лабораторному отчету

    См. инструкции на веб-сайте курса.

    8.   Ссылки

    [1] М. П. Фитц, Основы систем связи, стр. 7.1-7.7, 2007, McGraw-Hill

    [2] Хвей П. Хсу, Очерки теории и проблем сигналов и систем Шаума, стр. 1-5, 1995, McGraw-Hill

    [3] Роберт В.Стюарт, Кеннет В. Барли, Дейл С.В. Аткинсон и Луиза Х. Крокетт, Программно определяемое радио с использованием MATLAB, Simulink и RTL-SDR, стр. 355–358 и рисунок 9.17, Strathclyde Academic Media, 2015 г.

    [4] MathWorks®, Осциллятор, управляемый напряжением, по состоянию на 26 июня 2016 г.

    [5] MathWorks®, FM Modulator, по состоянию на 19 июля 2016 г.

    [6] Роберт В. Стюарт, Кеннет В. Барли, Дейл С.В. Аткинсон и Луиза Х.Крокетт, Программно определяемое радио с использованием MATLAB, Simulink и RTL-SDR, стр. 370–375, Strathclyde Academic Media, 2015 г.

    [7] MathWorks®, FM-стереоприемник с аппаратным обеспечением USRP®, по состоянию на 1 августа 2016 г.
