Камера покрасочная размеры: Покрасочная камера NORDBERG STANDART, размеры внутренние: 6900х3900х2650 мм, полностью решетчатый пол

Содержание

Покрасочная камера NORDBERG STANDART, размеры внутренние: 6900х3900х2650 мм, полностью решетчатый пол

Скоро начало шиномонтажного сезона, готовься всесте с нами. У нас уже действуют сезонные АКЦИИ. В наличии разные варианты шиномонтажных комплектов по выгодным ценам.

полное описание

инструкции

отзывы

рекомендуемые товары

дополнительная информация

Окрасочная камера Нордберг Стандарт изготовлена из прочных сэндвич панелей, толщиной 50мм, наполнитель — пенополистерол. Основание — профилированный металл. номинальная нагрузка на пол составляет 600 кг на отпечаток колеса. ОСК Нордберг возможно установить на ровный пола или в бетонный приямок.

Камера Нордберг Стандарпт поставляется с приточно-вытяжной агрегатной группой. Электромотор притока выполнен по технологии «Siemens», оcевой мотор передает вращение непоcредcтвенно на лопаcти вентилятора, за cчет этого малошумен, имеет выcокую производительноcть и долговечен, т.

к. нет лишних ременных передач. Электромотор  имеет пониженный уровнь шума, для снижения пусковых токовиспрользована схема старта электродвигателей — «звезда-треугольник».

Основание — профилированный металл. Выдерживает номинальную нагрузку на пол 600 кг на отпечаток колеса. Имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм. Напольные решетки — по всему периметру основания 5 рядов — 30 шт.

Теплогенераторный блок — в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер. Изготовлен из профилированного металла, стенки – сэндвич панель.

Технические характеристики:



Наружные габариты, мм 7000х5600х3400
Внутренние габариты, мм 6900х3900х2650
3-х створчатые ворота, мм 3200х2650
Рамки напольных фильтров с сеткой 5 рядов, шт 30
Потолочные Светильники под углом 60° PhiLiPs 8 шт. по 4 лампы 36 вт. Итого 32 лампы 1152 вт.
Настенные Светильники PhiLiPs плоская рамка 8 мм 8 шт. по 2 лампы 18 вт. Итого 16 ламп 288 вт.
Горелка производство Италия. Расход дизельного топлива 8 — 17 кг/час. Тепловая мощность 95 — 202 кВт Riello F40 (опционально можно установить горелку на природном газе или отработанном топливе)
Освещенность (в люксах) 1100 Лк
Мощность теплообменника (не горелки)  210 кВт
Скорость воздухопотока в пустой камере 0,206 м/с
Уровень шума 80 Дб
Макс. мощность потребления 16,5 кВт.



Покрасочная камера для автомобилей — размеры, вентиляция, устройство и принцип работы

При строительстве даже небольших зданий встают вопросы об использовании материалов и технологий строительства. Производственные помещения последнее время все чаще строятся с использованием легких либо стальных тонкостенных (ЛСТК), либо металлических конструкций (ЛМК). Идею сборки окрасочно-сушильных камер для автомобилей из колонн, балок и ферм, выполненных в виде стальных профилей, можно назвать как продуктивной, так и крайне выгодной.

Внутреннее устройство

Автомобили окрашивают не только из эстетических соображений. Краска защищает металлические поверхности техники от коррозии. Без ее тонкой пленки, покрывающей как внутреннюю, так и внешнюю сторону, детали кузова быстро бы проржавели и пришли в негодность. Чтобы слой получился чистым, прочным и хорошо сцепился с металлом, покраску необходимо производить в закрытом помещении с определенным микроклиматом и оснащенным специальным оборудованием.

Поэтому помимо собственно каркаса и облицовки, операционная камера должна быть отделена от внешней среды герметичными панелями, иметь мощные системы вентиляции и обогрева, располагать инструментами, которые позволят быстро и четко выполнять работу персоналу.

Чтобы в помещение попадал свежий воздух, используются фильтры и нагнетающие вентиляторы. Для правильного движения приходящего потока вертикально сверху вниз, оборудование, работающее на вдув, ставят под потолком, а в подпольном пространстве организуют стек высасывающих помп. Вентиляционная техника обязательно снабжается регуляторами мощности, что позволяет создавать в покрасочной камере необходимое давление, обычно большее, чем снаружи для затруднения проникновения пыли.

Важнейшим является наличие нагревателей. Несмотря на появление низкотемпературных красок, сохраняется потребность в постоянстве температуры на протяжении отдельных стадий процесса. Такой стабильности без дизельных или газовых горелок, электронагревателей или паротеплообменников не добиться.

Для освещения подходят лампы, дающие спектр близкий к дневному – так удается правильно подобрать и нанести краску. Это особенно важно если производится декоративная дизайн покраска в рамках тюнинга. Количество источников света должно быть такое, чтобы поверхность автомобиля просматривалась без труда. Для защиты от краски лампы закрывают плафонами. Источники света, согласно наиболее популярной схеме, располагают с наклоном вдоль стен помещения под потолком и вертикально на уровне серединной лини транспортного средства.

Из инструмента, который должен присутствовать обязательно, можно отметить подъемники. Эти гидравлические или электрические устройства с различными видами приводов сильно облегчат труд, что непременно отразиться на результате в лучшую сторону.

В условиях массового производства используется конвейерная окраска автомобилей, о которой можно прочитать в отдельной статье.

Принцип работы

При правильной организации рабочего процесса на покраску и сушку в специализированном помещении уходит до двух часов времени, если не считать подготовительный этап. А применение самой передовой техники ускоряет процесс в еще большей степени. Как бы то ни было, окраска автомобиля кропотливый труд, требующий внимательности и аккуратности. Поэтапно процесс выглядит так:

  • создается дизайн-проект и подбираются подходящие краски;
  • снимаются кузовные детали, препятствующие прямому распылению;
  • поверхность автомобиля очищается от старой краски и ржавчины;
  • металл покрывается грунтом и шпаклюется;
  • послойно наносятся краска и лак;
  • проводится просушка и полировка.

Механически снимать предыдущие слои краски лучше вне камеры. Иначе для удаления грязи и пыли придется делать генеральную уборку. Краска наносится краскопультом на корпус и, по отдельности, на демонтированные элементы, в труднодоступных местах – кистью вручную. Сушка проходит в камере.

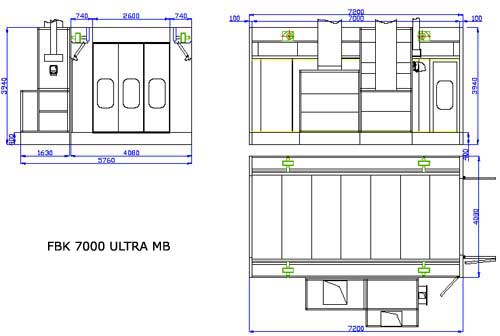

Размеры

Габариты постройки из ЛСТК или ЛМК зависят от того планируется ли окрашивать легковой или грузовой транспорт. Для машин вплоть до микроавтобусов можно обойтись помещением 7х4х3 метров, а формфакторам: джип, седан, минивэн, купэ или хатчбэк подойдут и меньшие объемы. Покрасочная камера для грузовых автомобилей имеет свои особенности.

Помещение будет  более компактным, если вынести наружу под защитные кожухи и в дополнительные внешние отсеки вентиляционное и тепловое оборудование. Впрочем, для легковых авто стоимость сооружения будет совершенно невысока и на площади можно не экономить.

Установка и монтаж

Существует два метода возведения зданий из легких металлоконструкций. При первом – сборка происходит из готовых блоков, а во втором случае каркас из профиля устанавливается на месте и затем к нему крепятся фермы. Но в целом, оба варианта гарантируют минимальные сроки строительства, и предполагают схожие операции.

  • Готовится площадка: зона застройки разравнивается, выделяется место, подвозится и выгружается стройматериал.
  • Закладывается фундамент: либо заливается неглубокий ленточный, либо выкладывается из готовых бетонных блоков. Свайно-ростверковые или винтовые решения для небольших зданий используют редко.
  • К фундаменту анкерами крепят колоны, к которым, в свою очередь – балки и фермы. Или, если строят из блоков, отдельные модули ставят прямо на фундамент, сразу формируя стены.
  • Когда вертикальный периметр строения завершен приступают к обшивке. Если смотреть на формируемое перекрытие в торец и считать со стороны улицы слои будут располагаться так: профнастил, мембрана-пароизолятор, утеплитель, термопрокладка, профиль, финишная герметизирующая облицовка.
    При желании сделать фасад красивым, можно облицевать постройку и с внешней стороны.
  • Кровлю организуют в виде обрешетки, крытой ветрогидроизоляцией и усиленной оцинковкой. Затем кладется утеплитель и кровельный материал.

Построенное здание из ЛСТК или ЛМК будет отличаться высокой прочностью и сможет прослужить десятилетия. Конструкция отличается высокой сейсмостойкостью и максимально пожаробезопасна. Кроме того, эксплуатация при правильно организованной теплоизоляции обещает минимальные теплопотери, а использованный материал экологически нейтрален. При необходимости ничто не мешает быстро разобрать объект и возвести на новом месте, или даже повторно задействовать металлоконструкции в другом проекте.

Сравнительная таблица преимуществ использования легких стальных тонкостенных и легких металлоконструкций.

Использование ЛСТК

Сборка из ЛМК

Монтаж с минимальным использованием спецтехники, но стоимость работ выше.

Профиль тяжелее и может понадобиться кран.

Ферма доставляется в разобранном виде.

Блок чаще всего уже собран на заводе.

Всегда присутствуют горизонтальные тяжи и распорки в фермах

В дополнительных элементах, увеличивающих прочность нет необходимости.

Элементы конструкции тоньше, но шире, ребра жесткости занимают больше места.

Объем помещения получается больше, за счет повышенной компактности профилей.

Колонны должны быть выше.

Колонны могут быть уменьшены

Площадь ограждающих покрытий больше

Площадь стен, перегородок, кровли меньше

Используется оцинкованный прокат

Применяются полимерные порошковые покрытия

Срок эксплуатации до проведения первых ремонтных работ более 10 лет

В стандартных условиях конструкции без дополнительного окрашивания также прослужат более 10 лет

В случае повреждения оцинковка восстанавливается только качественной циклонаполненной краской

Сколы и царапины прокрашиваются полимерной краской без труда

Вес конструкций ниже, но количество конструкций необходимо больше

Обратная ситуация

Конструкции не выдерживают пиковых высоких температур

Хорошая огнестойкость

Нормативная база в России отсутствует, прохождение экспертизы для больших зданий (свыше 1,5 тыс. м2) проектной документации обязательно

В России есть вся необходимая документация и ГОСТы.

Какой бы не была технология строительства, на этапе установки оборудования важно правильно подобрать климатическую и тепловую технику и обустроить согласно общепринятым нормативам. Немного подробнее об этих ключевых компонентах.

Вентиляция

Как уже говорилось выше, система забора и отвода воздуха покрасочной камеры для автомобилей состоит из двух частей. Отдел, работающий на вдув, оснащают такими вентиляторами:

  • равномощными машинами, не создающими внутри избыточного давления;
  • нагнетающими, создающими положительную разницу между давлением в помещении и снаружи.

Последний вариант предпочтительнее, так как исключает возможность проникновения пыли. На выдув работают вентиляторы высасывающие, они создают разряжение. Регулировкой мощности каждой из подсистем можно добиваться произвольных значений давления в покрасочной камере. Согласно требованиям, климатическое оборудование должно быть достаточной мощности, чтобы обеспечивать 99 процентную степень очистки воздуха.

Фильтры применяют: ячейковые карманные, лабиринтные и кассетные. Потолочные – должны соответствовать классу очистки EU5 европейского стандарта DIN EN 779. Обычно используют – рулонные матовые, устанавливая в приточные воздухораздаточные панели. А напольные фильтры размещаются под напольной решеткой. К ним предъявляются менее жесткие требования – EU3. Этого достаточно чтобы не выпускать наружу краску. Также применяют и предварительные фильтры, увеличивающие степень очистки воздуха и продляющие срок эксплуатации основных фильтрующих элементов.

Температура в покрасочной камере

Тепловое оборудование стоит планировать мощностью от 20 до 1000 КВт. Типовая схема нагревательного контура выглядит так:

  • теплообменник воздушный;
  • вентиляторы;
  • горелка и камера сгорания.

Пропорции энергопотребления следующие: до 400 КВт идет на работу генератора тепла, и примерно столько же забирают вентиляторы и теплообменник. Горелки могут быть на природном газе, дизтопливе или отработанном масле. Расчет температурного режима делается по формуле:

воздушный поток в м3/ч х требуемая температура х 0,0003336 (коэффициент).

Для небольшой покрасочной камеры с габаритами 7 х 5 х 4 метра и потоком воздуха в 20 тысяч кубометров в час и максимальной температурой, свойственной работе с некоторыми видам красок в 80 °C, примерно понадобится количество тепла равное 533 КВт. Для низкотемпературных красок затраты будут еще меньшими – в районе 150 КВт. Отличные показатели для небольшого частного предприятия.

Покраска машины процесс трудоемкий и ответственный. Трудно представить реализацию бизнес-идеи без постройки быстровозводимых и малометаллоемких строений. Применение технологий ЛСТК или ЛМК – оптимальный вариант, запускающий целую цепочку экономически выгодных решений: от минимизации затрат при реализации проекта до малозатратной эксплуатации. При этом главным условием успеха является проработанный проект и его профессиональная реализация.

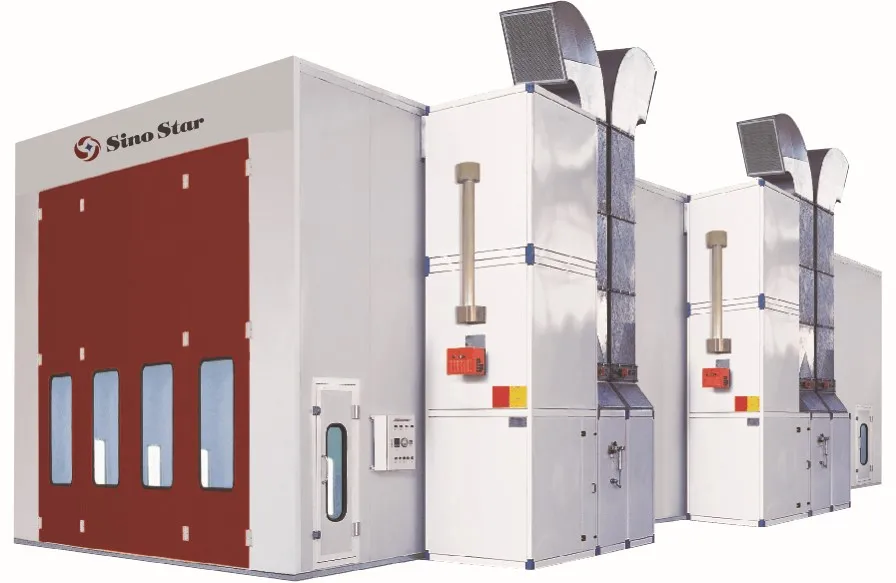

Покрасочная камера для кранов и сварных металлоконструкций SPK-32.7.5

Покрасочная камера для кранов и сварных металлоконструкций SPK-32.7.5
Размеры
Внутренние размеры камеры 32000x7000x5000 мм
Внешние размеры 32144x9550x5600 мм
Направление воздушного потока Исходит сверху вниз
Вытяжка Стены камеры
Боковая вытяжка
Каналы Два
Колич-во решеток 2 ряда
Конструкция решеток плоские полосы из стали со скрученной стальной арматурой толщиной 10 мм
Покрытие решеток Оцинкованное покрытие
Кабина камеры
Материал Сталь
Стенные панели
Толщина стали в панелях (мм) 0. 5
Наполнитель Вата минеральная
Толщина Панели (мм) 70
Сервисная дверь в кабине
Габариты  двери (ШхВ), мм 800х2000
Расположение Справа
Число дверей две
Структура окон Герметизация резиновыми уплотнителями, окна имеют овальную форму
Основная дверь камеры
Структура Распашные ворота
Размеры (ШхВ) 5000х5000 мм
Материал Сталь оцинкованная
Разделение камеры Рольставни 1
Крыша
Материал панелей EPS
Конструкция потолка каркас стальной (D8)
Структура крыши Силовой каркас
Потолочные фильтры Модель SP-600G
Осветительная система камеры
Освещение верхнее 40 плафонов* 4 лампы, всего 160 ламп по 36 Вт
Нижнее освещение 34 плафона по 4 лампы, всего 136 ламп по 36 Вт
Действие выпрямителя для двух ламп 1 действие
Каркас крепления Из стали
Общая мощность (Вт) 10. 656
Группы притока/ вытяжки (воздухообмен 120 крат/час)
Размещение генераторов Справа
Материал каркаса групп EPS панели
Регулировка воздушных потоков Пневматическая заслонка
Колич-во генераторных групп вытяжки По 4 генератора
Центробежный  2-ной вентилятор в приточной группе
Модель Siemens 4.5M
Производит-ность (в м³/ч) 134 000 м³/ч+ существующая система
Мощ-сть 2*5.5 кВт
Давление 780Па
Центробежный  2-ной вентилятор с ручной заслонкой в вытяжной группе
Модель Siemens-710-H
Производит-ность (в м³/ч) 133 000 м3/ч
Мощ-сть 1х7,5кВт
Давление Давление 726 Па.
Система фильтрации камеры
Состав фильтра притока Потолочный и основной фильтры
Вытяжной фильтр включает в состав Фильтры: угольный, стекловолоконный
Тепловая система
Способ подогрева Газовая/ дизельная горелка, паровой теплообменник, либо водяной теплообменник с догревом
Модель R5
Количество 4 теплообменника
Производительность,  кКал/час 260.000 *4
Структура теплообменника Антивзрывчатое отверстие и Мультицикл
Система контроля технологических режимов
Панель управления оборудуется: — Окрашивание; — возрастающее температурное распыление; — выключатель освещения; — сушка до 80-и градусов, — регулировка времени сушки; — индикатор отказа; — метр часов; — термостат; — чрезвычайная остановка — выключатель питания;
Управление при помощи Реле

Покрасочная камера DF по низкой цене, описание с техническими характеристиками, видео работы.

Интервесп
    Поставщик: Россия
    Внешние габариты, мм. Длина 2600 3100 4100 4400
    Ширина 2000 2000 2000 2000
    Высота 3200 3200 3200 3200

    Внешние габариты, мм. Длина 4600
    Ширина 2000
    Высота 3200

Общая информация о покрасочной камере с водяной завесой DF

Предназначены для окраски поверхностей мебельных заготовок на мелко и средне серийных производствах. Применение покрасочных камер с водяной завесой позволяет повысить качество отделки и исключить влияние вредных веществ на человека и окружающую среду, что обуславливается различными факторами, связанными с размерами окрашиваемых изделий, объёмом и видом распыляемого материала, длительностью использования покрасочных камер, требованиями по охране окружающей среды, рабочими затратами. Для всех случаев можно подобрать соответствующую покрасочную камеру с фронтальной системой всасывания с водяной фильтрацией, обеспечивающей осаждение твердых частиц. При этом изделие должно находиться между оператором и активной завесой камеры. При выборе стенда необходимо оценить размеры окрашиваемого продукта и необходимость использования кабины для одновременной работы нескольких операторов.

Преимущества

  • Камера является лидером по продажам в России в этом сегменте, занимая более 40% рынка.
  • Обладая всеми необходимыми техническими параметрами, покрасочные камеры имеют цену на 15-20% ниже аналогов.
  • Имеют все необходимые сертификаты для применения в РФ.
  • Долгий опыт эксплуатации этого оборудования в РФ (первые поставки осуществлены более около 10 лет назад) говорят о высоком качестве металла и низком уровне коррозии е составных элементов.
  • Оптимальная конструкция камеры позволяет в будущем агрегировать ее с системами нагнетания и фильтрации воздуха для модернизации ее в камеру избыточного давления.
  • Постоянное наличие оборудования на складе и всех необходимых запасных частей позволяет сразу же приступить к эксплуатации этого вида оборудования и минимизировать риски связанные с его простоем.
  • Широкий ассортиментный ряд позволяет наиболее оптимально подобрать ее в зависимости от ширины обрабатываемого изделия либо (если изделие гораздо меньше ширины камеры) использовать ее одновременно при работе с несколькими операторами.
  • Для автоматизации процесса покраски покрасочная камера может поставляться с автоматическим конвейером подачи заготовок (опция), что приводит к увеличению производительности в 2-3 раза.
  • м


    Опции, описания

    Технические характеристики DF-2.5 DF-3 DF-4 DF 4,3 DF 4,5
    Внешние габариты:
    Длина, мм
    Ширина, мм
    Высота, мм
    2 600
    2 000
    3 200
    3 100
    2 000
    3 200
    4 100
    2 000
    3 200

    4 400
    2 000
    3 200

    4 600
    2 000
    3 200
    Рабочая высота, мм 2370 2370 2370 2370 2370
    Производительность вытяжки, м3/час 6 500 8 500 12 000 12000 12000
    Необходимо вентиляторов, шт. 1 1 1 1 1
    Мощность вентиляторов, кВт 2,2 2,2 3 4 4
    Габариты камеры в разобранном виде для транспортировки, мм: 2600мм
    1500мм
    1500мм
    3100мм
    1500мм
    1500мм
    4100мм
    1500мм
    1500мм
    4400мм
    1500мм
    1500мм
    4600мм
    1500мм
    1500мм
    Габариты вентилятора, м 1,2х1,2х1,2 м 1,2х1,2х1,2 м 1,2х1,2х1,2 м 1,2х1,2х1,2 м 1,2х1,2х1,2 м





    • Задняя стенка каскадного типа – максимальное растекание воды, т. е. отсутствие разбрызгивания.
    • Возможность адаптации к габаритам помещения и нестандартное исполнение.
    • Быстрый срок поставки – не более месяца.
    • Постоянное наличие на складе всех комплектующих – мгновенная замена в случае выхода из строя – повышенная гарантия.
    • Лучшие цены на рынке.
    Удобная и быстрая смена сухих фильтров, расположенных над водяной завесой. Необходимо:
    1. Открутить 2 болта
    2. Снять крышку.
    3. Вынуть использованный фильтр.
    4. Вставить новый фильтр.
    5. Установить крышку обратно и закрутить 2 болта.
    Процесс занимает не более 2х минут.
    Возможность оперативно чистить камеру, легкодоступным образом, так как задняя нижняя часть открывается наподобие капота автомобиля.
    Специальный насос дренажного типа в специальном исполнении, позволяющий работать даже с водой с большими сгустками краски.
    Мощный взрывобезопасный вентилятор, т.е. можно работать на удалении 0,5 метра от рабочей зоны кабины, 100% улавливание всех паров краски, предотвращение попадание водяной пыли на изделие, оператор может работать даже без маски. Даже если распылять краску соплом вниз с метровой высоты краска до пола не долетает и полностью улавливается водяным стендом

    Винтовые компрессоры

    Винтовой компрессор серии GSE -компактный энергоэффективный компрессор на горизонтальном ресивере 500 л со встроенным рефрижераторным осушителем. Данный компрессор можно использовать как полностью автономный агрегат. Благодаря низкому уровню шума компрессор можно использовать поблизости от места применения.

    Передвижной винтовой компрессор с дизельным приводом PORTA 3 предназначен для проведения дорожных, ремонтных и строительных работ.

    Поршневые компрессоры

    Установки нагнетания и разогрева воздуха

    Запчаcти других производителей

    Продажа покрасочной камеры с водяной завесой – пожалуйста, уточняйте наличие товара на складе. Информация о покрасочной камере с водяной завесой размещенная на этом сайте не является публичной офертой.

    Производитель оставляет за собой право изменять технические характеристики оборудования


    Автор — ИНТЕРВЕСП,
    дата публикации 25.06.2013 11:18, дата последнего изменения 07.05.2020 11:29.
    intervesp-stanki.ru © 2002-2021, Все права защищены.
    Публикация разрешена с письменного разрешения автора.

    Задать вопрос менеджеру

    устройсвто, размеры, конструкция, схемы, чертежи



    Содержание:

    1. Типовые конструкции и принцип работы камеры
    2. Фильтрация и распределение потоков воздуха
    3. Режим сушки
    4. Материалы для покрасочной камеры


    В большинстве случаев поиск информации об устройстве покрасочной камеры начинается, когда в профессиональном помещении возникает необходимость, т. е. когда человек уже работает с автоэмалями, но текущее положение дел его не устраивает. В таком случае принцип работы вентиляции и очистки воздуха в общих чертах ясен, но для реализации идеи своими руками требуются конкретные чертежи и схемы. Нюансов и ловушек в этом деле не счесть, но главным остается понимание процессов сушки и окраски, знание основных требований к температурным режимам.

    Ни в коем случае не стоит ограничивать себя готовыми решениями: рассмотрев несколько типовых проектов, можно выделить элементы, отказаться от которых не получится, добавить к проекту свои детали и пр. Важно понимать, что действительно необходимо в конкретном случае, и что можно получить на выделенные средства. От некоторых элементов придется, вероятно, отказаться, но при понимании основных процессов, возможность сэкономить имеется всегда.

    Типовые конструкции и принцип работы камеры

    Основное требование к камере – чистый воздух нужной температуры. Идея проста, но добиться ее реализации, учитывая коммерческий характер конструкции, довольно проблематично. Первое, что нужно учесть при проектировании – требуемую скорость облуживания. Проектирование должно предусматривать развитие бизнеса, что в первую очередь относится к возможности дополнить помещение собственной колерной (или отдельной мастерской) и установки оборудования помощнее. На фото этой камеры видно, что у маляров имеется возможность передвигаться на подъемниках, однако прежде всего стоит обратить внимание на грамотную комбинацию светильников и решетки вентиляции.

    Пристроить к камере мастерскую или выделить помещение для колеровки сложно, но не менее сложным может оказаться перевести оборудование на собственные генераторы энергии. Последнее условие напрямую касается проводки, но потребоваться может и место для сварочного аппарата (компрессора). В плане объема покраски выделяют два вида покрасочной камеры:

    1. Промышленная – в наличии или в теории рельсы и аппараты для поднятия машины и автоматизации передвижения, гидравлические корзины и мощные сварочные аппараты.
    2. Коммерческая – бокс из листового железа или кирпичный блок, запуск оборудования от стандартной электросети (в редком случае применяются сварочные электростанции), размер редко покидает достаточные для покраски легковых авто пределы 5х10м.

    Покрасочные процедуры должны проводиться в полностью очищенной от пыли и насекомых атмосфере. Начинающим малярам приходится очищать помещение от пыли своими руками при помощи тряпок и искусственной водной завесы. Однако проект камеры должен включать три этапа вентилирования, реализация которых без автоматизации невозможна:

    1. Первоначальный забор воздуха, фильтрация и прогрев помещения до комнатной температуры.
    2. Этап покраски – непрерывное нагнетание воздуха и прогрев до 25-30 ˚C.
    3. Сушка – циркуляция прогретого до 30-60 ˚C воздуха.

    Прогрев воздуха, вентиляция и теплоизоляция – части уравнения, напрямую влияющие друг на друга. Невозможно изменить один из этих элементов без изменения двух оставшихся. Неправильно устроенная изоляция на этапе сушки потребует устранения непрерывно образующегося конденсата. Поэтому рассчитывать вентиляцию нужно для обоих, обозначенных на этой схеме этапов покраски.

    Фильтрация и распределение потоков воздуха

    В правильном покрасочном боксе должно производиться непрерывное полное обновление воздуха. Поэтому логичнее располагать вытяжку внизу, а приточный вентилятор в верхней части. Неправильно располагать отверстия вывода воздуха только над областью покраски, однако использование правильно ориентированного приточного пленума, принцип использования которого изображен на этом чертеже, позволит грамотнее распорядиться пространством.

    Для обогрева воздуха может использоваться регулируемая газовая горелка, подключаемая на этапе сушки. Нагревающий элемент находится после фильтра и вентилятора, иногда снаружи трубы. В любом случае проект покрасочной комнаты должен предусматривать надежную изоляцию нагревателя от взрывоопасных газов, поэтому воздух через обогреватель должен двигаться строго в одном направлении, а через чердачное пространство (трубы, пленумы) продуваться с такой скоростью, чтобы исключить обратное движение. При отключении вентилятора функционирование нагревателя должно прекращаться незамедлительно. Расположение фильтра по основной площади потолка предполагает равномерное распределение воздуха по площади, однако при слабом вентиляторе его может просто не хватить – предварительный расчет важен для определения площади решеток (пленумов) и их расположения без образования зон турбулентности.

    Очистка входящего воздуха осуществляется несколькими фильтрами, при этом фильтр грубой очистки должен находиться до вентилятора, а фильтр тонкой очистки непосредственно на границе бокса. В качестве последних часто используются хлопковые фильтры, представляющие собой листовой (рулонный) материал, кладущийся поверх решетки вентиляции. Наибольшим сроком службы обладают карманные (ячеистые) фильтры, соответствующие стандарту DIN 53438 (предварительная фильтрация) европейского норматива EN779 и DIN EN 779 (внутренний фильтр класса F5). На приведенном чертеже проекта фильтр первичной очистки обозначен цифрой 2, а забор воздуха цифрой 1.

    Режим сушки

    Безопасность – основное условие при разработке и сборке своими руками конструкции покрасочной камеры. Поэтому вентиляция выполняет сразу две функции: устранение токсичных газов и очистку воздуха от пыли. Непосредственно после окончания процедуры покраски происходит максимальное выделение паров растворителя. Все типы эмалей имеют свое распределение по временной шкале интенсивности испарений, но в целом полная очистка воздуха требуется только 10-20 минут (в противном случае на поверхности эмали образуется матовый слой).

    После окончания покрасочной процедуры камера вентилируется еще некоторое время в стандартном режиме, но после этого прямой необходимости в чистом воздухе нет. Ввиду этого факта и затратности обогрева помещения используется система рециркуляции воздуха во время сушки, экономящая 40-50% энергии. Для этого приточная и вытяжная вентиляция соединяются клапаном, пропускающим 70-85% воздуха обратно. Принцип действия демонстрирует этот чертеж, при этом нужно иметь ввиду, что обновление на каждом цикле 15-20% потока необходимо даже на момент окончания сушки.

    Материалы для покрасочной камеры

    Частое решение вопроса – переоборудование в камеру бытового вагона, однако в таком варианте сложно организовать правильную вытяжную вентиляцию. Устройство бокса под покраску еще на этапе проектирования должно предусматривать подпольную вытяжку (второй пол, траншеи) и чердачное пространство для организации распределения воздуха. Предусмотрев такую возможность при закладке бетонного основания в дальнейшем легко можно трансформировать вытяжку и приток своими руками уже за пределами помещения для покрасочной работы.

    Если решетка потолочной вентиляции занимает меньше 2/3 потолка, то потолок в обязательном порядке должен иметь скаты по краям, для устранения мертвых зон. Чаще всего эти скаты объединяются с боковыми светильниками. Вытяжная вентиляция должна обладать меньшей мощностью, поэтому решетка может занимать весь пол или большую его часть, как видно на фото этой покрасочной камеры.

    Большинству любителей приходится равняться на стандартные размеры гаража «6×4», однако следует учесть, что от потолка придется сразу же «отрезать» 20-40 см, для обустройства приточной вентиляции. Стены обшиваются листовым железом, в промежуток между стеной и оцинкованной сталью закладывается минеральная вата или другой негорючий утеплитель (минимум мин. ваты – 60 см толщины). При наличии в проекте исходной кирпичной кладки можно ограничиться панелями из ПВХ, однако правильным будет использование оцинкованных листов, предлагающихся в устройстве любых профессиональных покрасочных боксов.

    Размеры покрасочной камеры Основные элементы дизайна

    Серия

    Введение

    Имея на выбор так много вариантов окрасочных камер, некоторые компании могут выбрать «что-то близкое» к тому, что они хотят. Это может быть дорогостоящей ошибкой. Каждый тип покрасочной камеры предназначен для удовлетворения определенных потребностей. Разнообразие доступных размеров необходимо для соответствия уникальным размерам деталей, интерфейсам инструментов и ориентации деталей. Выбор конструкции воздушного потока (нисходящий или поперечный поток) влияет на качество отделки детали.Расположение распылительного оборудования определяет, сколько операторов могут выполнять покраску в любой момент времени. Эти важные опции делают покрасочную камеру «идеальной» для конкретного применения, если конструктивные особенности будут приняты во внимание до того, как камера будет спроектирована и изготовлена.



    Потратив время на определение «идеальной» конструкции покрасочной камеры, оборудование сможет безукоризненно выполнять свои основные функции:

    • Защита сотрудников и объектов
    • Производство высококачественной окраски
    • Сократить эксплуатационные расходы



    В этой серии статей мы анализируем дизайнерские решения для окрасочных камер с точки зрения этих ключевых функций.Размер — это ранний выбор дизайна, который мы обсудим здесь.



    Проклейка покрасочных камер

    Размер окрасочной камеры напрямую зависит от ее эксплуатационных расходов. Имейте в виду, что вентиляторы и двигатели, используемые для подачи и вытяжки, являются самыми большими эксплуатационными расходами окрасочной камеры, которые имеют ряд вариантов конструкции, которые следует учитывать. Этот воздух, смешанный с распыленной краской, проходит через одно измерение покрасочной камеры. Чем больше размеры камеры, тем больше необходимо нагнетать приточный/вытяжной воздух.Например, кабина длиной 20 футов, шириной 10 футов и высотой 10 футов может иметь два разных размера для принудительного прохождения воздуха. Конструкция поперечного воздушного потока будет использовать поперечное сечение 10 на 10 для воздушного потока. В конструкции с нисходящим потоком воздуха будет использоваться поперечное сечение 20 на 10. Для одной и той же детали потребуется в два раза больше впускного/вытяжного воздуха, что соответственно увеличит эксплуатационные расходы.



    Однако эксплуатационные расходы — не единственный элемент дизайна. В то время как небольшие покрасочные камеры лучше с точки зрения эффективности, для безопасности требуется определенный размер.Небольшая покрасочная камера может не иметь достаточного количества фильтров для эффективной фильтрации избыточного распыления выхлопных газов. Таким образом, оборудование за пределами покрасочной камеры может быть загрязнено, а затраты на очистку, скорее всего, сведут на нет экономию на эксплуатации меньшей камеры.



    Покрасочная камера также предназначена для высококачественной окраски. Некоторые производители могут покрыть более высокие эксплуатационные расходы версии с нисходящим потоком для обеспечения более высокого качества. Это зависит от части, которую нужно закончить.



    Размер детали и конфигурация

    Например, начиная с изделия длиной 5 футов, шириной 10 футов и высотой 5 футов, проектировщик и производитель кабины должны добавить пространство с каждой стороны, чтобы рабочие могли перемещаться и приспосабливаться к детали. Некоторые приспособления для удержания деталей также могут быть большими, и их следует учитывать. Правильно спроектированная покрасочная камера должна вмещать это оборудование и обрабатываемую деталь, но она должна быть настолько велика, насколько это необходимо для снижения эксплуатационных расходов.



    Ориентация детали также влияет на размер кабины. Изделие размером 5 на 10 на 5 футов может фактически иметь размеры 5 на 5 на 10 футов, если оно правильно ориентировано для нанесения краски. «Правильная» ориентация зависит от части окрашиваемой детали, а также от размеров. Окрашиваемая сторона должна находиться прямо напротив того места, где всасываемый воздух проходит через покрасочную камеру. Если деталь не может быть легко переориентирована, изготовителям кабин, возможно, придется рассмотреть различные конструкции воздушного потока и дополнительное оборудование для распыления.На нашей исходной части (5 на 10 на 5) система нисходящего потока нарисовала бы лицо размером 5 на 10 футов (длина и ширина). Однако система поперечной тяги будет предназначена для рисования лица размером 5 на 5 футов. Распылительное оборудование также может быть изменено для распыления с одной или двух сторон. Однако дополнительное оборудование для распыления требует дополнительного помещения, особенно для нанесения порошка. Определение того, какие поверхности необходимо покрасить, и ориентация детали в покрасочной камере влияет на размер и, следовательно, на эксплуатационные расходы.



    Использование в будущем

    Эффективная в эксплуатации покрасочная камера должна быть спроектирована и изготовлена ​​таким образом, чтобы она прослужила долгие годы.Поэтому следует учитывать любые предстоящие изменения конструкции детали. Новый дизайн всего на 2 фута длиннее в одном измерении не может использоваться в той же покрасочной камере, в зависимости от требуемых инструментов и ориентации. Увеличение объемов производства также может сделать кабину неэффективной, если увеличение объемов не будет учтено в процессе проектирования. Имея информацию о будущих деталях, проектировщики покрасочных камер могут выбрать покрасочную камеру, которая будет работать в далеком будущем.



    Заключение

    «Идеальная» покрасочная камера оптимизирована для выполняемой работы.Он достаточно большой, чтобы разместить деталь в правильной ориентации и учитывать будущие изменения конструкции. Покрасочная камера также настолько мала, насколько это возможно для оптимизации эксплуатационных расходов, но не настолько, чтобы снижалась эффективность фильтров. Компания Spray Systems может помочь вам выбрать камеру для распыления краски подходящего размера, необходимую для ваших операций, что является первым шагом к проектированию «идеальной» камеры.

    Наша команда опытных специалистов готова ответить на любые вопросы и помочь вам рассмотреть все варианты дизайна покрасочной камеры, подходящей для вашего проекта.Принимая во внимание другие аспекты проектирования, включая интеграцию в производственные процессы, качество распыления и отделку, соответствие нормам безопасности и эксплуатационные расходы, вы найдете партнера в команде Spray Systems, поскольку мы работаем вместе, чтобы разработать «идеальную» покрасочную камеру для вашего заявление.











    Автомобильная покрасочная камера BZB-8000EUN | Автомобильная покрасочная камера

    Автомобильная покрасочная камера BZB-8000EUN (стандарт Северной Европы)

    Запрос

    Основные параметры покрасочной камеры для автомобилей

    • Внутренние размеры (мм): 6900×4000×2650
    • Внешние размеры (мм): 7000×5660×3480
    • Размер ворот (мм): 3000×2600 (Ш×В)
    • Размер двери оператора: (мм): 800×2000 мм (Ш×В)

    Система корпуса стенда

    Настенная панель
    Стеновая панель автопокрасочной камеры имеет композитную структуру. Он состоит из плиты из минеральной ваты, рамы из алюминиевого сплава и огнеупорного изоляционного слоя. Соединение «шип-паз» делает автомобильную покрасочную камеру достаточно прочной для использования. Панель крыши изготовлена ​​из оцинкованной стали с порошковым покрытием.

    Подвал
    Построенный с тремя пандусами шириной 900 мм, основание кабины для окраски автомобилей имеет высоту 330 мм. Помимо решеток, в подвале также используется оцинкованный стальной лист и квадратная стальная труба для обеспечения хорошей прочности.

    Генератор
    Генератор изготовлен из квадратной стальной рамы и стали с покрытием. Подача и вытяжка воздуха осуществляется с задней стороны генератора.

    Система очистки воздуха
    Система очистки воздуха автомобильной покрасочной камеры состоит из предварительного фильтра G3, потолочного фильтра EU5/F5, напольного фильтра из стекловолокна или G3, карманного фильтра или фильтра из зеленого стекловолокна M и фильтра вытяжного вентилятора с активированным углем.
    Разработанный с двойной структурой фильтрации, предварительный фильтр автоматического оборудования для нанесения покрытий способен улавливать гранулы размером более 10 мкм, а потолочный фильтр установлен для улавливания гранул размером более 4 мкм.Обладая мощной фильтрующей способностью, система очистки воздуха обеспечивает скорость фильтрации до 98%. По показаниям дифференциального манометра TSP можно регулировать в пределах 1,4 мг/м 3 .

    Система отопления
    Система отопления покрасочной камеры автомобиля производится с помощью итальянской дизельной горелки Riello RG5S, обеспечивающей теплотворную способность до 260000 ккал/ч. Пневматический демпфер, импортированный из Швейцарии, помогает реализовать автоматическое переключение между распылением и отверждением.Теплообменник изготовлен из нержавеющей стали SUS304, обработанной по технологии аргонно-дуговой сварки. При максимальной температуре 80°С время нагревания составляет от 6 до 8 минут (20-60°С). Расход топлива варьируется от 6-8кг на единицу.

    В частности, система рекуперации тепла помогает реализовать повторное использование и экономию энергии. Коэффициент рекуперации тепла составляет 30%.

    Система освещения с прочным балластом
    Потолочное освещение: 8 комплектов x 4 шт. = 32 шт. 18 Вт светодиодная лампа
    Нижний свет: 16шт 18Вт светодиодная лампа
    Интенсивность света: 1100 люкс

    Блок управления
    Под управлением программы микрокомпьютера блок управления 22.Автомобильная покрасочная камера мощностью 5 кВт оснащена кнопкой освещения, переключателем режима распыления, переключателем отверждения, регулятором температуры отверждения, настройкой времени, индикатором отказа, регулятором температуры, регулятором ограничения температуры, аварийным выключателем, аварийной сигнализацией и так далее.

    Система циркуляции воздуха
    Система впуска Модель: двигатель Сименс Выхлопная система Модель: двигатель Сименс
    Производительность воздуходувки: 25000 м 3 Производительность воздуходувки: 25000 м 3
    Давление: Па Давление: Па
    Скорость вращения: 970 об/мин Скорость вращения: 970 об/мин
    Мощность: 7. 5кВт Мощность: 7,5 кВт
    Количество: 1 комплект Количество: 1 комплект
    Запасные части
    • Тройная калитка из закаленного стекла
    • Дверная петля
    • Дверная защелка
    • Пневматический демпфер

    Преференциальный режим

      Для компании жизненно важно поддерживать дружеские отношения с дистрибьюторами и дилерами, чтобы обеспечить внимательное послепродажное обслуживание своего клиента.Поэтому мы особенно предлагаем следующие услуги дистрибьюторам.
    • Для каждой покрасочной камеры автомобиля мы поставим 2 лампы, 2 выпрямителя, 10 винтов, 3-5 листов вместе с продуктом, доп.
    • Для специальных винтов, вешалок, световых коробов и некоторых других мелких аксессуаров, которые легко потерять во время установки, наш работник склада доставит еще 1-2 шт. в качестве запасных частей.
    • Что касается заказов на 3-4 комплекта стандартных автомобильных покрасочных камер, JINGZHONGJING предоставит нашему клиенту 1 шт. стандартных стеновых панелей.
    • 1 комплект дверных уплотнителей для стеновых панелей толщиной 50 мм и 10 штук электронного выпрямителя для дистрибьюторов, которые ежеквартально заказывают у нас более 6 комплектов оборудования для покраски автомобилей.
    • Для дистрибьюторов, которые приобретут у нас более 12 комплектов промышленных покрасочных камер в течение двух кварталов, мы предложим 1 комплект болтов для передней двери, 1 блок управления программой, 5 шт. петель и 5 шт. ручек.
    • 1 комплект привода, 2 комплекта дверных болтов, 10 шт. петель, 5 шт. ручки и датчик температуры с индуктивным датчиком для клиентов, заказавших у нас 20 комплектов покрасочных камер для автомобилей в течение 3 кварталов.
    • В частности, для заказов с продажной ценой
    • на 10% выше минимальной цены мы бесплатно предоставим рулон стекловолокна 1×20м. Что касается заказа на покупку более 3 комплектов камер для термической покраски с нормой прибыли более 10%, мы предоставим 1 комплект фильтровальной ваты для крыши.
    • Мы будем связываться с нашими дистрибьюторами с годовой суммой закупок до 2 миллионов юаней по электронной почте ежеквартально, чтобы подтвердить, нужна ли какая-либо поддержка быстроизнашивающихся деталей для автомобильной покрасочной камеры, таких как центробежный вентилятор мощностью 4 кВт, дверной болт и некоторые другие.
    • Для VIP-клиентов мы подарим подарок нашему клиенту на день рождения или Рождество.
    • Регулярный повторный визит к VIP-клиенту позволяет нам понять желаемое послепродажное обслуживание и своевременно предоставить соответствующее решение.

    Мы являемся мировым лидером в области коммерческого и промышленного окрасочного, пескоструйного и подготовительного оборудования. В частности, мы предлагаем отличные решения для автомобильной, грузовой, транспортной, аэрокосмической, военной и крупногабаритной техники, а также для деревообрабатывающей промышленности.

    Открытая или закрытая: выбор покрасочной камеры

    При выборе покрасочной камеры у столяров есть два основных варианта: открытая или закрытая покрасочная камера. Вот несколько вещей, которые следует учитывать.

    Качество отделки продукта
    Трудно контролировать загрязнение в открытых покрасочных камерах, особенно в более широких камерах. Чтобы уменьшить загрязнение, столяры стараются не проводить предварительную отделку в покрасочной камере. Тем не менее, загрязняющие вещества неизбежны в открытой покрасочной камере, так как нефильтрованный воздух втягивается в покрасочную камеру вытяжным вентилятором.

    Открытые покрасочные камеры доступны только с поперечным потоком воздуха; однако закрытые покрасочные камеры доступны в нескольких стилях воздушного потока, включая поперечный, боковой и нисходящий потоки. Стиль воздушного потока может оказать существенное влияние на качество окраски.

    При поперечном воздушном потоке воздух поступает в передней части окрасочной камеры, затем проходит горизонтально через покрасочную камеру, над продуктом и в блок фильтров в задней части покрасочной камеры. При распылении одного продукта избыточное распыление может распространяться на продукты ниже по потоку, что влияет на качество покраски.

    Боковой нисходящий поток воздуха обеспечивает равномерный поток с каждого конца покрасочной камеры. Это связано с фильтрующим потолком и вытяжными камерами, которые проходят по обеим сторонам покрасочной камеры. Воздух течет вниз, над продуктом и к камерам на уровне пола, не допуская попадания избыточного распыления на окрашиваемый продукт.

    Подобно покрасочным камерам с боковым нисходящим потоком, закрытые покрасочные камеры с нисходящим потоком воздуха обеспечивают равномерный поток воздуха через фильтрующий потолок и вытяжную яму по всей длине.Под действием силы тяжести избыточное распыление попадает в выхлопную яму, что делает нисходящий поток воздуха оптимальным способом контроля избыточного распыления и загрязнения.

    Размер покрасочной камеры
    Работа с деталями в покрасочной камере для деревообработки может быть сложной, если покрасочная камера не очень широкая. Открытые покрасочные камеры, пожалуй, наиболее привлекательны для столяров из-за гибкости их размеров. В то время как традиционные автомобильные и грузовые покрасочные камеры, как правило, глубже, чем их ширина, стандартные открытые покрасочные камеры могут иметь ширину от 6 до 20 футов и могут быть приобретены с глубиной 6 или 8 футов.

    Мастера по дереву, работающие с закрытыми покрасочными камерами, часто выбирают модели меньшего размера из-за дополнительных расходов на дверцы с фильтрами. Кроме того, добавление дверей требует дополнительного пространства, в том числе места на полу для открывания дверей.

    Вопросы цены
    Открытые покрасочные камеры являются более экономичным вариантом, чем закрытые покрасочные камеры. Мало того, что первоначальная стоимость ниже, но они также требуют меньшего количества вентиляторов и меньшего количества фильтров, поскольку они не имеют входной фильтрации.По сравнению с покрасочными камерами эквивалентного размера с поперечным потоком воздуха, закрытые покрасочные камеры с нисходящим потоком воздуха стоят примерно на 25% дороже.

    Текущие эксплуатационные расходы также выше для закрытых покрасочных камер, чем для открытых покрасочных камер. Закрытые покрасочные камеры с нисходящей тягой требуют значительно большего объема воздуха — примерно на 20–40 процентов больше — по сравнению с открытыми покрасочными камерами с поперечной тягой.

    Столяры, которые хотят уменьшить загрязнение, но не хотят платить дополнительные расходы за закрытую покрасочную камеру, могут подумать о размещении штор на открытой покрасочной камере.

    Источник: Global Finishing Solutions (GFS). Для получения информации звоните по телефону 800-848-8738 или посетите сайт GlobalFinishing.com.

    GFS Отделка грузовых автомобилей и крупного оборудования | Оборудование для автомобильной и промышленной отделки, ремонта и ремонта после столкновений

    GFS Покрасочная камера для грузовиков и крупного оборудования


    « Все автомобильные и промышленные покрасочные камеры и расходные материалы

    Покрасочные камеры Downdraft-Premium
    Покрасочные камеры для грузовиков и крупного оборудования спроектированы, спроектированы и изготовлены для удовлетворения потребностей транспорта, отдыха, сельского хозяйства, строительства, крупного оборудования и грузовых автомобилей. Они также идеально подходят для коммерческого транспорта.


    Покрасочная камера для грузовиков и крупного оборудования Особенности:
    • Нисходящий поток воздуха
    • Точная температура
    • Управление потоком воздуха
    • Контроль загрязнения
    • Мультифильтрованный воздух
    • Высокопроизводительная среда
    • Доступно рециркуляционное отверждение или принудительное отверждение воздухом
    • Отделка камеры с предварительным покрытием
    • Освещение на 30 % больше
    • Высококачественная отделка
    • Соответствует коду


    Качественная конструкция:

    • Панели из оцинкованной стали G-90 белого цвета с предварительным покрытием
    • Конструктивные компоненты из стали калибра от 11 до 14
    • Изолированная конструкция снижает уровень шума и тепла снаружи кабины, самоуплотняющиеся воздухонепроницаемые панели
    • Конструкция без сварки устраняет участки, подверженные ржавчине
    • Точные допуски
    • Настенные 6-ламповые люминесцентные светильники, включенные в список ETL Класса 1, Раздела 2, с трубками T-8 с цветовой коррекцией
    • Установка оборудования сертифицированным специалистом

    Гибкая модульная конструкция:

    • Несколько комбинаций ширины и длины позволяют увеличивать длину от 24 футов до неограниченной длины


    Покрасочная камера для грузовиков и крупного оборудования Размеры:

    Стандарт (доступны модификации)

    Высота:
    12 футов, 14 футов — 8 дюймов, 16 футов — 8 дюймов, 18 футов — 8 дюймов и 20 футов — 8 дюймов
    Глубина:
    24 фута — 84 фута с шагом 3 фута, 9 Конструкционные модули длиной ‘ или 12’
    Ширина:
    14′, 16′, 18′ и 20′

    Системы балансировки воздуха (дополнительно)

    Ключом к достижению чистой окраски является правильное давление в покрасочной камере. Система автоматической балансировки, которая обеспечивает надлежащее давление в кабине, предназначена для автоматического поддержания баланса кабинки во время работы. Эта система состоит из преобразователя частоты. Привод (VFD), который управляет двигателем вытяжного вентилятора, дифференциальным манометром и измерительными датчиками. Система отслеживает давление внутри кабины и регулирует скорость вращения вытяжного вентилятора в соответствии с объемом вытяжного воздуха в зависимости от поступающего воздуха. скорость всасываемого воздуха. В результате камера автоматически уравновешивается и остается в равновесии, когда фильтры загружаются избытком краски.Эта система увеличивает полезный срок службы фильтра, обеспечивает постоянный поток воздуха через камеру и автоматически контролировать давление в камере.

    Преимущества:

    • Значительно улучшенное управление технологическим процессом
    • Контролирует и направляет избыточное распыление в системы фильтрации
    • Контролирует и удаляет летучие органические соединения с рабочего места
    • Увеличивает эффективность использования сухого фильтра до 50 %
    • Снижает затраты на электроэнергию до 40 % по сравнению с демпфером системы
    • Очищает систему и лакокрасочное покрытие
    • Экономит расходы на коммунальные услуги

    Раздельная кабина (дополнительно)

    40% всех кабин GFS Truck продаются с раздельной кабиной. Это позволяет разделить основную кабину покрасочной камеры с помощью двустворчатой ​​двери или раздвижной двери на две отдельные зоны распыления, что позволяет распылять компоненты из разных грузовиков. одновременно.

    Панель управления

    Все панели управления GFS для грузовиков и крупногабаритного оборудования производятся на собственном современном электрическом предприятии GFS. GFS не полагается на покупку готовых панелей управления, модифицированных в соответствии с приложением, а скорее проектирует и изготавливает каждую панели для удовлетворения потребностей, необходимых для каждого отдельного приложения.

    Стандартные панели управления

    Включение вентилятора, двигателя и освещения. Корпус панели включает в себя панельный разъединитель, магнитный стабилизатор двигателя с защитой от перегрузок, ответвления цепей с предохранителями, панели управления и трансформатор освещения на базе панели.

    Панели управления Deluxe

    Эти панели управления предназначены для таких приложений, как кабины с блоками подпитки воздуха, многокамерные операции или кабины с автоматическими системами балансировки воздуха. Каждая панель управления рассчитана на одноточечное подключение проводки. Все провода управления пронумерованы для облегчения идентификации проводов. Все компоненты промаркированы в соответствии с электрической схемой. Включает в себя клеммную колодку для полевой проводки.

    Подробнее

    Лучшие продукты для автомобильных покрасочных камер

    Лучшие продукты для автомобильных покрасочных камер | Аккудрафт Автомобильные покрасочные камеры

    созданы для высокой производительности. Соответствие нормам, безопасность и надлежащая вентиляция являются основой для необходимости, однако отделка автомобилей требует гораздо большей мощности, производительности воздушного потока и чистоты, чтобы воспроизвести заводскую отделку.

    Покрасочная камера Titan с нисходящим потоком

    Accudraft Titan™ — это совершенная технология окрасочных камер и высокоскоростного финишного производства. Воздушный поток и условия рабочего пространства спроектированы и оптимизированы для новейших красок с низким содержанием летучих органических соединений и водорастворимых красок, представленных сегодня на рынке.

    Узнать больше

    ИТАЛИЯ Покрасочная камера с нисходящей тягой

    Флагманская покрасочная камера Accudraft с нисходящей тягой, предназначенная для высокой производительности. Обладая 40-летней репутацией в области скорости и долговечности, ITALIA продолжает оставаться золотым стандартом для окраски автомобилей.

    Узнать больше

    Покрасочная камера с нисходящей тягой Alto

    Accudraft Italia Alto обладает всеми теми же высококачественными характеристиками, что и Italia, но при этом кабина спроектирована для автомобилей Ford Transit и Amazon с внутренним клиренсом высотой 12 футов. Превосходное качество, долговечность и скорость, которые олицетворяют бренд Accudraft.

    Узнать больше

    Покрасочная камера SS Space Saver

    Accudraft SS — это компактная высокопроизводительная покрасочная камера, которая позволяет пользователю распылять, промывать, отверждать и охлаждать для увеличения производительности. Небольшая занимаемая площадь и встроенная воздушная механика экономят ценное пространство в магазине.

    Узнать больше

    Покрасочные камеры серии MX

    Покрасочные камеры Accudraft серии MX

    обеспечивают максимальное количество вариантов и гибкость при принятии решения о том, что лучше всего подходит для вашего цеха. Покрасочные камеры серии MX доступны в конфигурациях с полунисходящей, боковой и нисходящей тягой.

    Узнать больше

    Покрасочные камеры серии PRO

    Экономичные покрасочные камеры и отделочные решения различных конфигураций.Без подогрева или добавить тепла, если вам это нужно. Доступен в оцинкованном или белом исполнении.

    Узнать больше

    Качественные автомобильные покрасочные камеры

    Покрасочные камеры Accudraft серии MX

    обеспечивают максимальное количество вариантов и гибкость при принятии решения о том, что лучше всего подходит для вашего цеха. Покрасочные камеры серии MX доступны в конфигурациях с полунисходящей, боковой и нисходящей тягой. Одностенная или двухслойная конструкция, а также множество конфигураций воздухообрабатывающих устройств позволяют вам построить покрасочную камеру, которая имеет именно то, что вам нужно, в форме и размере, которые лучше всего подходят для вас.

    Поперечная тяга

    Покрасочная камера с поперечным потоком, также известная как покрасочная камера с поперечным потоком, пропускает поток воздуха непосредственно через окрашиваемый автомобиль от передних дверей к задней стенке покрасочной камеры.

    Полунисходящий

    Покрасочная камера с полунисходящей тягой работает так же, как покрасочная камера с поперечным или поперечным потоком, потому что входящий воздух направляется к передней части покрасочной камеры, а выпуск по-прежнему осуществляется через заднюю часть камеры.

    Боковая тяга

    Покрасочная камера с боковой тягой работает за счет подачи отфильтрованного воздуха через потолок и выпуска его через боковые стены рабочего пространства.

    Нисходящий поток

    Покрасочная камера с нисходящей тягой создает черновой рисунок, который проходит прямо от потолка к полу и является наиболее эффективным и чистым вариантом, доступным для покрасочных камер.

    Аккудрафт

    Налог на доставку и налог с продаж (если применимо) будут взиматься до отгрузки Отклонить

    Покрасочные камеры для грузовиков Товары для продажи

    Покрасочная камера для грузовых автомобилей с двойными стенками или двойными стенками изготовлена ​​из изолированных панелей с двумя «обшивками», представляющими собой внутренние и внешние стальные листы.Изоляция представляет собой негорючий камень или минеральную вату, которые должны быть одобрены и сертифицированы для использования в конструкции покрасочной камеры. Покрасочная камера для грузовиков должна соответствовать стандартам NFPA 33 и многим другим.

    Покрасочные камеры для грузовых автомобилей с двойной обшивкой изолированы, чтобы удерживать тепло внутри кабины по нескольким причинам, таким как энергоэффективность и охлаждение пространства цеха снаружи покрасочной камеры для грузовых автомобилей. В летние месяцы, особенно в теплом климате, технические специалисты, работающие рядом или рядом со стендом, будут подвергаться воздействию высоких температур, если он не изолирован, что делает его очень неудобным.У наружных покрасочных камер для грузовиков такой проблемы нет. Однако, поскольку стены покрасочной камеры будут подвергаться воздействию температуры наружного воздуха, наружные покрасочные камеры грузовиков должны быть изолированы, чтобы максимизировать энергоэффективность.

    Еще одним преимуществом изолированной платформы TX Double-Wall является ее прочная конструкция и возможность добавления встроенных трехосных подъемников для людей. Никто не задумывается об этом, но грузовики очень высокие и громоздкие, чтобы передвигаться, когда вы пытаетесь их перекрасить. Большинство процессов покраски и отделки включают использование лестницы или подъемника.Перемещение лестниц вручную или с помощью ножничных подъемников может занять очень много времени. Получить правильный угол досягаемости при использовании обычных средств получения наддува сложно. Если ваш угол досягаемости для шлифовки, мытья, маскировки или покраски изменяется, вам нужно спуститься, передвинуть лестницу или ножничный подъемник и изменить положение. Покрасочные камеры Accudraft TX со встроенными подъемниками позволяют пользователю легко перемещаться с помощью 3 джойстиков со специальной осью. Если они хотят двигаться в одном направлении и продолжать работу, подъемник фиксируется на месте по двум другим осям, а движение по одной оси безопасно на любой скорости или расстоянии, которое они хотят.Путешествуйте вверх, вниз, влево, вправо, внутрь и наружу одним нажатием рычага. Выполняйте тот же объем работы за меньшее время, поскольку все перемещения и перестановки лестниц и подмостей исключаются.

    Кроме того, подъемные системы встроены прямо в конструкцию покрасочной камеры. Это уменьшает общую площадь подъема и подъемной корзины и позволяет корзине полностью убраться с пути, когда она полностью втянута. При использовании лестниц или подмостей требуется гораздо больше места, что приводит к необходимости в большей кабине, большем количестве кубических футов в минуту, больших эксплуатационных расходах и т. д.

    При использовании лестниц или ножничных подъемников существуют неотъемлемые риски безопасности, такие как травмы людей или повреждение кабины или окрашиваемого продукта. Встроенные подъемники для людей устраняют опасность столкновения со стенами покрасочной камеры или окрашиваемой деталью. Лифты находятся на выделенных путях и имеют заранее установленные ограничения и конечные упоры, поэтому нет никакой возможности повредить саму будку. Гораздо более безопасный и быстрый способ просто приступить к работе и быстро перемещаться по ней. Двухстенные покрасочные камеры для грузовиков Accudraft TX можно приобрести вместе с подъемными системами в виде пакета или просто приобрести покрасочную камеру, предварительно спроектированную для установки подъемников в будущем.Когда вы будете готовы добавить их, подъемные системы просто прикрутятся болтами, и вы будете готовы выйти на новый уровень производительности.

    Узнать больше

    Магазин — Покрасочные камеры — Покрасочные камеры для жидкой краски — Покрасочные камеры с открытым передним столом

    Разработанный как для серийных, так и для конвейерных производственных систем, открытый фронтальный стенд Col-Met предлагает безопасную и чистую среду для любого типа отделочных операций. Являясь конструктивным вариантом нашего открытого переднего стенда, открытые передние стендовые стенды Col-Met также подходят как для периодических, так и для автоматизированных производственных систем.Воздушный поток всасывается через открытую переднюю часть, проходит через маляр и покрываемые детали, а затем выпускается через блок фильтров в задней части кабины. Наши открытые передние и открытые передние скамейки спроектированы с учетом универсальности, высокой эффективности и дополнительного удобства. Проходные отверстия конвейера могут занимать до 25 % площади открытой передней части камеры, не требуя дополнительной мощности вытяжного вентилятора. Специально разработанные корпуса могут быть разработаны в соответствии с вашими требованиями.

    Характеристики кабины

    • Тяжелая конструкция: Кабины изготовлены из высококачественной оцинкованной стали 18 калибра и имеют соответствующую опорную конструкцию в соответствии с размерами кабины.Все панели и опорные элементы имеют прецизионную перфорацию для легкой сборки с помощью гаек и болтов.
    • Вытяжная камера
    • : Осевой трубчатый вытяжной вентилятор, разработанный специально для использования в покрасочных камерах, обеспечивает подачу воздуха через камеру и вытяжную трубу. Все вытяжные вентиляторы имеют искробезопасную конструкцию, а моторный привод и подшипники изолированы от воздушного потока выхлопных газов. Двигатели поставляются с каждой единицей.
    • Лучшее в отрасли освещение: освещенные кабины обеспечивают яркое полное освещение кабины с помощью четырехтрубных люминесцентных светильников длиной 48 дюймов и мощностью 32 Вт.Светильники Col-Met внесены в список ETL (класс 1, раздел 2) и поставляются с балластами для различных напряжений, позволяющими принимать любое напряжение от 120 до 277 В. Лампы включены.
    • Эффективные вентиляторы и двигатели: качественные трубные осевые вентиляторы и двигатели
    • Воздушный электромагнитный клапан: сблокирован с вытяжным вентилятором и подачей воздуха для оборудования для распыления
    • Соответствует стандартам качества: окрасочные камеры производства Col-Met соответствуют и/или превосходят все применимые правила OSHA и NFPA
    Размеры и характеристики
    Номер модели Внутренние размеры Внешние размеры Кол-во
    Фары
    Кол-во
    Фильтры
    Вентилятор
    Диаметр
    Вентилятор HP SCFM
    @ 1/2″ SP
    Ширина Высота Длина Ширина Высота Длина
    ИББ-04-07-02-00-С 4′-0″ 4′-0″ 2′-0″ 4′-4″ 7′-2″ 4′-2″ 0 4 18 дюймов 0.75 л.с. 2000
    ИББ-05-07-03-00-С 5′-0″ 4′-0″ 3′-0″ 5 футов-4 дюйма 7′-2″ 5 футов-2 дюйма 1 4 18 дюймов 0,75 л.с. 2 500
    ИББ-06-07-03-00-С 6′-0″ 4′-0″ 3′-0″ 6 футов-4 дюйма 7′-2″ 5 футов-2 дюйма 1 6 18 дюймов 0.75 л.с. 3000
    ИББ-08-07-03-00-С 8′-0″ 4′-0″ 3′-0″ 8 футов-4 дюйма 7′-2″ 5 футов-2 дюйма 1 8 18 дюймов 1,0 л.с. 4000
    ИББ-10-07-03-00-С 10′-0″ 4′-0″ 3′-0″ 10 футов-4 дюйма 7′-2″ 5 футов-2 дюйма 2 10 18 дюймов 1.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    2022 © Все права защищены.
