Как проверить рхх: Проверка и чистка регулятор холостого хода (РХХ)

Содержание

Ремонт ВАЗ 2108-1118-2170 в Одессе

Убедитесь в надежном соединении разъема к регулятору хх. Контакты в разъеме должны быть чистые (без ржавчины и окислов). При необходимости подогните контакты.

Проверка сопротивления регулятора.

1. Находите устройство и демонтируйте колодку с проводами. Выкручивайте два фиксатора, удерживающих дроссель с ресивером, а раздвигайте устройства друг от друга на один сантиметр.

2. С помощью тестера проверяйте цепочку датчика. На данном этапе стоит определиться, что на устройстве есть напряжение. Берите прибор для измерений и касайтесь щупами выводов A и D (эти обозначения можно увидеть на колодке).

Дальше включайте зажигание и фиксируйте результаты. Оптимальное напряжение — около 12 Вольт. Если же ниже, то можно говорить о разрядке АКБ. В случае, когда питание отсутствует вовсе, то высок риск неисправности самого ЭБУ. После проверки отключайте зажигание.

3. Убедитесь в наличии цепи в самом датчике. Для этого проверьте устройство с помощью того же тестера.

Возьмите щупы и прикоснитесь ими к точкам А и В, а после — C и D. В этом случае уровень сопротивления должен находиться на уровне 53 Ом.

После выполняйте аналогичные действия, но уже с другими парами, к примеру, B и D, а также A и C. В этом случае сопротивление должно быть на уровне бесконечности.

Если же все подключено правильно, но показатели омметра не соответствуют норме, то это будет лишь дополнительным поводом для срочной замены регулятора холостого хода на вашей Калине.

Интересный факт! Нашу любимую «Ладу Калина» знает весь мир, но далеко не везде именно под этим именем. Для финского рынка это авто было переименовано на «Лада 119». А все потому, что мелодичное слово «Кalina» в переводе с финского означает «грохот», «шум», что могло стать не самой лучше ассоциацией с автомобилем.

Понравился материал? Поделись ссылкой с друзьями…

Как проверить и отрегулировать датчик (регулятор холостого хода автомобиля).

Как заменить регулятор холостого хода. Замена регулятора холостого хода.

Датчик холостого хода в автомобиле отвечает за стабилизацию оборотов мотора на холостом ходу. Может появиться вопрос, почему важно данное устройство, можно ли обойтись без него, как диагностировать проблему, и что нужно делать в случае неисправности. Суть в том, что поломка регулятора воздействует на работу мотора в целом. Чтобы понять, почему нужно постоянно следить за его корректной регулировкой, разберем особенности работы двигателя.

Регулятор холостого хода, какую роль играет в стабильной работе двигателя

Для стабильной работы силового агрегата нужно строго дозированное сочетание воздуха и топлива, иначе «горение» не будет происходить, а если даже и будет, то некорректно. Так вот данный регулятор и отвечает за подачу воздуха в условиях холостого хода, обходя дроссельную заслонку, которая начинает открываться лишь при нажатии на педаль газа.

В принципе, данный шаговый электродвигатель, оснащенный конусной иглой с пружиной, выполняет регулировку количества воздуха в меньшую либо большую стороны. Он работает вместе с ДМРВ и зависимо от получения требуемых данных регулирует процесс.

Режим работы двигателя на низких оборотах

Как бы странно это не звучало, однако для мотора наиболее «утомительным» и тяжелым является режим функционирования на низких оборотах. Происходит это по нескольким причинам:

  1. Топливо холодное и силовому агрегату нужно прогреться для нормального функционирования.
  2. Разница давления между впускным и выпускным коллекторами влечет за собой вбрасывание продуктов сгорания обратно в цилиндры. Как результат, происходит существенное уменьшение «коэффициента полезного действия» мотора. Детали сильнее и быстрее изнашиваются. Помимо этого, в выхлопах увеличивается процент углекислого газа.

Какие проблемы и сложности возникают на низких оборотах

Все это происходит из-за того, что на данном этапе воздушно-топливная смесь в систему выпуска подается очень медленно. В итоге она плохо смешивается, что снижает ее эффективность.

Довольно часто можно услышать такое мнение, что конструкторы при создании транспортных средств делают такие расчеты и разработки, чтобы датчик холостого хода работал в течение всего периода «жизни» силового агрегата. Но реалии таковы, что регулятор выходит из строя достаточно часто. Как правило, это обусловлено неполадками, которые связаны с проводкой.

Во избежание проблем и чтобы гарантировать оптимальную работу двигателя на холостых оборотах применяются разные устройства, как вариант — монтируют механический регулятор холостого хода, что дает возможность существенно уменьшить токсичность выхлопов.

Признаки неисправности регулятора холостого хода

Давайте разберем, какие отклонения работы мотора заставляют задуматься. Но при этом необходимо учитывать, что некоторые из них характерны и иным неполадкам, к примеру, плохому качеству применяемого топлива или выходу из строя датчика дроссельной заслонки. Однако есть и специфичные особенности.

  • Обороты нестабильны (произвольно повышаются или снижаются). Возникают «танцующие» звуки.
  • При выключении передачи двигатель полностью глохнет. Особенно заметной данная проблема становится на светофоре.
  • На холостом ходу мотор работает неустойчиво. Это отлично слышно: становятся явными перепады оборотов. Вдобавок может появляться вибрация силового агрегата, что крайне отрицательно воздействует на его работу. Как результат, уменьшается временной ресурс его службы.
  • После запуска двигатель отказывается функционировать на повышенных оборотах (вы нажимаете на газовую педаль, а реакции нет).
  • При включении некоторых электроприборов: кондиционера, печки, противотуманных фар или фар дальнего вида, происходит снижение оборотов мотора.

Данные неполадки в комплексе появляются, если ситуация запущена. Даже когда возникла одна из перечисленных, нужно принимать меры.

Причины возможных неисправностей регулятора холостого хода

Вне зависимости от того, что стало поводом поломки, не стоит тянуть с диагностикой и заменой, поскольку этот тип неисправности существенно воздействует на работу силового агрегата, который не зря считают «железным сердцем» транспортного средства. Итак, причин может быть две:

  1. Оборвался провод внутри датчика.
  2. Стерлись направляющие иглы.

Способы обнаружения неисправностей

Когда появляются перечисленные выше проблемы, в первую очередь нужно поставить правильный «диагноз», так как некоторые отклонения работы силового агрегата также могут быть свойственны для поломки датчика дроссельной заслонки. Именно поэтому следует рассматривать симптомы комплексно и отсеивать несвойственные для данного вида поломки симптомы. При этом есть два метода, которые мы рассмотрим:

  • Первый вариант. Тут вам потребуется помощник. Необходимо провести демонтаж датчика (как это сделать, читайте ниже). Однако при этом после снятия снова подключите четырехконтактный разъем. Далее положите палец на конец иглы регулятора, не прилагая при этом никаких усилий. Затем необходимо, чтобы ваш помощник включил зажигание. В это время регулятор должен выдвинуть иглу. Если этого не произошло, проблема в датчике холостого хода.
    Если же датчик выдвинул иглу, значит с ним все нормально. В таком случае рекомендовано проверить датчик положения дроссельной заслонки, так как признаки неисправности достаточно похожи.
  • Второй вариант. Демонтируем датчик и при помощи мультиметра меряем величину сопротивления обмоток регулятора. Между контактами A-B и C-D показатель должен располагаться в диапазоне 40-80 Ом. Если все нормально, выполните дополнительные перекрестные замеры между B-C и A-D. Если устройство показывает знак бесконечности (разрыв цепи), проблем с ним нет.

Техника безопасности

Ранее настройка холостого хода в карбюраторных автомобилях делалась вручную, для чего были предусмотрены специальные регулировочные винты карбюратора. Данное мероприятие сложное и требовало определенных навыков, еще были нужны дополнительные приборы: газоанализатор и тахометр. Однако такие автомобили становятся все большей редкостью на дорогах.

На сегодняшний же день процесс замены регулятора больших сложностей не представляет. Однако при этом нужно соблюдать корректную и наиболее целесообразную последовательность работ. Стоит отметить, что все работы можно проводить лишь на выключенном моторе — это требование безопасности.

Инструменты, приспособления, расходные материалы

  • Новый датчик холостого хода.
  • Ветошь.
  • Ключ на 13.
  • Универсальная крестовидная отвертка.
  • WD-40.

Демонтаж неисправного регулятора холостого хода (пошагово)

  1. Снимаем клемму с аккумулятора.
  2. Отсоединяем четырехконтактный разъем датчика.
  3. Откручиваем монтажные болты (2 штуки).
  4. Демонтируем старый датчик холостого хода.

Монтаж нового регулятора холостого хода

Установка нового регулятора производится в обратном порядке:

  1. Ставим регулятор на место.
  2. Тщательно закручиваем болты. Датчик должен быть закреплен плотно и не должен «болтаться». Учтите, что расстояние между датчиком и монтажным фланцем не должно превышать 23 миллиметра.
  3. Подсоединяем четырехконтактный разъем.
  4. Включаем на десять секунд зажигание, однако мотор не нужно заводить. В это время электронный блок управления выполняет калибровку регулятора холостого хода.
  5. Теперь можно завести силовой агрегат и спокойно эксплуатировать его.

Советы профи: особенности монтажа и регулировки регулятора холостого хода

Стоит отметить, что датчик холостого хода является цельным узлом, который нельзя отремонтировать. Однако в некоторых случаях, поможет его внешняя чистка специальным средством WD-40 или химией, предназначенной для чистки карбюратора. В данном случае нужно после снятия обработать регулятор одним из предложенных выше средств при помощи ватной палочки. Запрещено заливать его химией либо сильно тереть, так как это высокоточное устройство.

Если вы заметили, что двигатель на холостом ходу функционирует нестабильно, с рывками, не стоит надеяться, что все пройдет само по себе. Нужно внимательно изучить симптомы поломки. Как видите, не сложно сделать диагностику и замену датчика холостого хода, да и времени этого много не занимает. Но зато вы обеспечите силовому агрегату правильную подпитку во время наиболее сложного режима работы.

Как проверить мультиметром рхх ВАЗ 2110

Поврежденное кольцо заменяем.

Как проверить датчик холостого хода ваз 2110 инжектор.

Схема для проверки щеток ваз 21093.

куда ставиться регулятор холостого хода на лада 21074.

Глохнет ВАЗ 2109 на холостых оборотах.

В магазине купил только разъем.

Как проверить рхх ваз 2110.

Схема регулятора холостого хода.

Как проверить датчик холостого хода ваз 2110.

проверка регулятора холостого хода ВАЗ 2112.

Проверка регулятора холостого хода ВАЗ-2112.

Как проверить датчик холостого хода ваз 2110.

Руководства для ВАЗ.

Регулятор холостого хода.

Дополнительно сделайте попарную проверку.

Система холостого хода.Проверка регулятора добавочного воздуха.

Схема замены ремня генератора матиз Автомобиля ваз 2107 схема системы о нео…

Регулятор холостого хода — проверка и замена.

Какое напряжение должно быть ваз 2115.

Схема подключения рхх.

Ремонт рхх ваз 2110.

Проверка с помощью мультиметра.

Тестер РХХ+МЗ+КЗ.

Капитальный ремонт двигателя ваз…

Регулятор холостого хода — проверка и замена.

Узнаем как проверить регулятор холостого хода. Признаки поломки и типичные неисправности

Регулятор холостого хода является одним из основных механизмов в системе управления любым инжекторным двигателем. От того, насколько корректно он работает, зависит стабильность работы двигателя на холостом ходу. Также от РХХ зависит расход топлива и внезапные остановки ДВС. Давайте посмотрим, как устроен и работает данный датчик-регулятор, как проверить регулятор холостого хода, если он неисправен. Поломки его случаются достаточно часто. А ресурс его невелик ввиду того, что он находится в работе постоянно.

Где находится РХХ, его функции

Данное устройство необходимо для решения четырех основных функций. Первостепенная задача – это поддержка определенного количества оборотов холостого хода. Также регулятор обеспечивает запуск двигателя в мороз. Устройство умеет повышать обороты для ускоренного прогрева. По мере того как антифриз в двигателе нагревается, прогревочные обороты постепенно падают. Если этого не произошло, то это говорит о поломке датчика. Нужно понимать, как проверить регулятор холостого хода.

РХХ также поддерживает минимально допустимые обороты холостого хода, когда педаль газа отпущена. РХХ отвечает за создание смеси топлива с воздухом с правильной стехиометрией. За счет этого обеспечивается оптимальный расход топлива и стабильная работа мотора. Найти регулятор холостого хода можно на дроссельном узле. На большинстве бензиновых моторов он находится вблизи датчика положения дроссельной заслонки.

Устройство и принцип действия

Перед тем как проверить регулятор холостого хода, нужно хотя бы приблизительно узнать, как устроено и по какому принципу работает данное устройство.

Можно выделить две схемы, по которым работает данное устройство. Первая схема – это непосредственная регулировка дроссельной заслонки. Вторая – это регулирование пропускной способности обходного канала холостого хода дроссельной заслонки.

На большинстве двигателей в качестве исполнительного устройства РХХ применяют шаговые двигатели. Они имеют массу преимуществ в сравнении с другими типами приводов. Это повышенная точность, малый ток потребления, возможность управления работой в импульсном режиме.

Когда дроссельная заслонка полностью закрыта, двигатель может поддерживать обороты холостого хода за счет частичной подачи топлива через обходной канал ХХ. РХХ оснащен запорной иглой, которая двигается по командам от ЭБУ. Двигаясь, игла регулирует ширину канала для поступления воздуха, от количества которого и зависит холостой ход.

Для каждого типа ДВС производителем устанавливается оптимальная частота оборотов на ХХ. Диапазон составляет от 600 до 1000 об./мин.

РХХ, которые непосредственно регулируют дроссельную заслонку, оставляют небольшую щель для доступа минимального количества воздуха во впускной коллектор двигателя. За счет этого обеспечивается поддержание холостых оборотов. При нажатии на педаль газа РХХ отключается и остается в том положении, в котором был до нажатия на педаль. Таким образом снижается нагрузка на привод механизма.

Признаки неисправности

Первый признак – это неустойчивая работа двигателя в режиме холостого хода. Это можно легко услышать. Перепады оборотов будут отчетливо слышны. Кроме того, двигатель при такой работе обязательно будет вибрировать.

Когда водитель переходит в нейтральную передачу, двигатель тут же глохнет. Это часто можно наблюдать перед светофорами. Также о неисправности РХХ можно судить по нестабильным оборотам.

Как еще проверяют регулятор холостого хода 2110? Бывает и так, что непосредственно после запуска двигателя он не работает на повышенных оборотах. При нажатии на педаль акселератора реакции двигателя нет. Задуматься о замене регулятора можно и тогда, когда при включении электрических приборов падают обороты двигателя.

Такие неисправности могут быть по отдельности или в комплексе. Но когда они появляются все сразу, это говорит о запущенной ситуации. Владелец автомобиля должен знать, как проверить регулятор холостого хода, потому что устройство может подвести в любой момент.

Причины неисправностей РХХ

Вне зависимости от того, что стало поводом для выхода датчика из строя, затягивать время диагностики и замены не стоит. Поломка РХХ сильно влияет на работу мотора. Среди причин можно выделить износ направляющих иглы, а также обрыв внутри датчика.

Типичные поломки

Чтобы знать, как проверить регулятор холостого хода ВАЗа, нужно ориентироваться в типичных для данного устройства неисправностях.

Среди частых проблем можно выделить проблемы с проводкой – например, часто случается обрыв питания. В разъемах датчика могут окислиться электрические контакты. Проблема усугубляется и тем, что трудно проводить диагностику из-за ненадежных соединений. Неисправность может проявляться лишь иногда.

Еще одна типичная поломка для данного устройства – это шаговый электромоторчик. Причина неисправностей — его загрязнение. В основном страдает шток, порой разрушается уплотнительное кольцо. Иногда в ходе диагностики выявляется износ самого штока. Загрязнение видно визуально – достаточно снять и осмотреть устройство.

Как быстро выявить поломку?

Работа РХХ напрямую не связана с электронным блоком управления в автомобиле. ЭБУ двигателя устанавливает только вылет штока РХХ. На шаговый двигатель подается определенный ток. Но электроника не может определить, в каком положении находится шток – значения не фиксируются. Если имеются проблемы с РХХ, загорится лампа “Проверьте двигатель”.

Как проверить регулятор холостого хода ВАЗ-2114 с помощью диагностического сканера? Подключив его, нужно считать ошибки. Среди типичных можно выделить:

  • P0505 – неисправность в цепи управления.
  • P0506 – блокировка датчика.
  • P1509 – перегрузка цепи.
  • P1513 – КЗ в управляющей цепи.
  • P1514 – обрыв.

Проверка РХХ с мультиметром

В отличие от сканера, мультиметр в данном случае гораздо эффективнее. В данном способе подразумевается измерения тока на разъеме датчика. Если питания нет при включенном зажигании, то можно констатировать обрыв. Также проверяют напряжения на обмотке статора. Давайте посмотрим, как проверить регулятор холостого хода мультиметром, так как шаговый двигатель имеет две обмотки и легко ошибиться.

Первым делом проверяют, если напряжение на датчике. Щупами касаются контактов «А» и «B», а затем «C» и «D» в режиме сопротивления – тестер должен показать примерно 53 ОМ. Далее то же самое проделывают с парами «B» и «D» и «A» и «C». Здесь сопротивление должно двигаться к бесконечности. В противном случае датчик неисправен и требует замены.

Как проверить и заменить регулятор холостого хода на «Лада Калина»?

В автомобиле нет ненужных деталей, но все же, среди них есть более сложные механизмы, от которых зависит исправность всего автомобиля. Регулятор холостого хода — одна из таких деталей. Проблемы датчика холостого хода отражаются на качестве работы двигателя, а любая неполадка связанная с этим крошечным механизмом требует срочного вмешательства.

Признаки неисправности регулятора холостого ходаКак проверить регулятор на КалинеЧто потребуется для замены, выбираем запчасти и инструментПошаговая инструкция по заменеСнятие регулятораУстановка нового регулятора на Ладу Калину

Признаки неисправности регулятора холостого хода

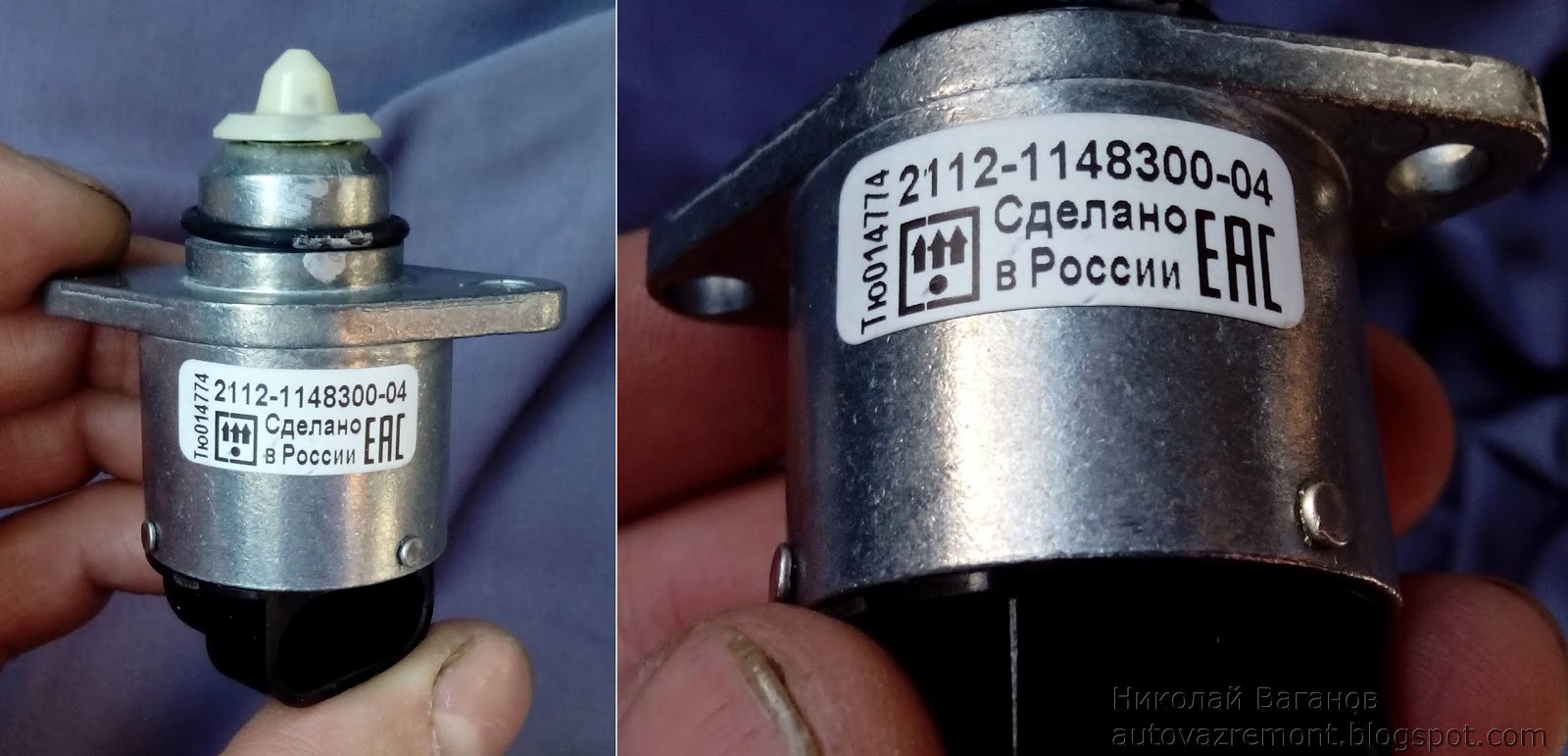

Регулятор холостого хода (датчик ХХ), это деталь размером с куриное яйцо. Но не смотря на свой небольшой размер, он выполняет важную функцию — стабилизирует работу двигателя. А если быть точнее, датчик ХХ регулирует подачу воздуха к мотору. Это нужно для поддержания оптимального соотношения топлива и воздуха, что очень важно для устойчивой работы двигателя на холостом ходу.

Первыми признаками, которые должны насторожить владельца автомобиля и заставить задуматься о проверке указанного датчика, являются: «плавающее» количество оборотов (то больше, то меньше, сохраняя все тот же режим работы двигателя)резкий сбой количества оборотов при переключении с одной передачи на другуюпрекращение работы мотора в режиме холостого хода и при включенной педали газасталость количества оборотов при переключении двигателя на холостой ходИ хоть причины возникновения этих неполадок могут быть разными, самые распространенные из них это износ иглы и обрыв контактов датчика.

Интересно! Лада Калина стала предметом многих анекдотов и шуток, но это не помешало ей стать одним из самых востребованных автомобилей.

Перед тем как обратиться в автомастерскую или приступить в замене датчика собственными силами, необходимо подтвердить или опровергнуть свои опасения. Но как проверить регулятор холостого хода?

Как проверить регулятор на Калине

Диагностика регулятора холостого хода на Лада Калина не многим отличается от проверки работы авто любого другого производства. Перед тем как начать осмотр, нужно зафиксировать автомобиль в неподвижном положении. Для этого затяните ручник и убедитесь в том что автомобиль защищен от самопроизвольного движения (установлены упоры или стояночные тормоза).

Важно! Перед началом работы не забывайте о правилах безопасности при работе с двигателем.

Поднимаем крышку капота, где и находится клапан холостого хода на Лада Калина, и приступаем к техосмотру. Берем вольтметр, пару отрезков проводов.Достаем фиксатор колодки жгутаОтключаем колодки от датчика ХХПри помощи щупа вольтметра со знаком минус, подсоединяемся к «массе» двигателяВключаем зажиганиеСледим за уровнем напряжения (нормой считается показатель от 12В). Если вольтметр показывает 11В и меньше, это говорит о разряжённостиаккумулятора, нарушении работы ЭБУ или неисправности цепи питания. На этом проверка ХХ на Калине заканчивается. Если в ходе техосмотра был установлен факт нарушения работы двигателя в режиме холостого хода, то необходимо срочно приступить к устранению неполадки.

Что потребуется для замены, выбираем запчасти и инструмент

Как вы уже поняли, датчик холостого хода не подлежит ремонту. В случае его неполадки необходимо заменить изношенную деталь на новую. Для проведения данной процедуры вам понадобятся:универсальная крестовидная отверткаключ на 13ветошьновый датчик холостого хода на Калина

Внимание! Перед покупкой нового регулятора убедитесь в том что длина иглы датчика не превышает 23 мм.

В процессе замены датчика может пригодится «вэдэшка» (WD-40), предназначеннаядля обработки крепежей и расшатывания «вросших» гаек. Это средство есть у каждого, кто хоть раз имел дело со сложными механизмами. А если у вас его нет, то вот вам повод обзавестись универсальным очистителем!

Пошаговая инструкция по замене

Замена РХХ на Калине не столько сложный, сколько кропотливый процесс, требующий точности и внимания. Первое с чего нужно начать это…

Снятие регулятора

Запомните! Процедура снятия датчика ХХ производится только с выключенным двигателем.

Регулятор холостого хода находится на стенке дроссельной заслонки. Для того чтобы снять его оттуда нужно взять крестовидную отвертку и выкрутить крепежи. Если болты не поддаются, то их можно обработать вэдэшкой и немного прочистить поверхность ненужной тряпкой. После этого регулятор «свободен» и его можно снять.

Болты и отверстия для них тоже протрите ветошью смоченной очистителем. При помощи омметра вычисляем уровень сопротивления между выводами А, В, С и D. Полученное число должно находится в диапазоне от 40 до 80 ОМ. Но будьте внимательнее, на полученные данные будет влиять последовательность подключения выводов (сначала А и В, затем С и D).

Если же все подключено правильно, но показатели омметра не соответствуют норме, то это будет лишь дополнительным поводом для срочной замены датчика холостого хода на вашей Калине.

Интересный факт! Нашу любимую «Ладу Калина» знает весь мир, но далеко не везде именно под этим именем. Для финского рынка это авто было переименовано на «Лада 119». А все потому, что мелодичное слово «Кalina» в переводе с финского означает «грохот», «шум», что могло стать не самой лучше ассоциацией с автомобилем.

Установка нового регулятора на Ладу Калину

Монтаж нового РХХ производится в обратном порядке. Смазанные и очищенные болты снова крепятся к стенке дроссельной заслонки. Крепежи должны быть хорошо закручены, чтобы датчик холостого хода не вибрировал при включенном двигателе. Затем подключаем разъемы.

После монтажа датчика нужно обязательно провести процедуру калибровки установленного механизма. Для этого включите зажигание, не заводя мотор. И только по завершению этой процедуры автомобиль готов к эксплуатации.

Не забывайте периодически устраивать проверки для твоего авто на исправность работы механизмов Лада Калина, наблюдайте за работой датчика холостого хода и поддерживайте чистоту в том месте где он находится. При первых «тревожных звоночках» проводите более глубокий техосмотр и тогда ваше авто будет работать точно как швейцарские часы.
