Как подключить магнитолу на ВАЗ: видео и фото

Что может быть лучше улучшенного автомобиля? Только улучшенный еще больше. Чаще всего модификации с целью улучшения потребительских качеств машины автовладельцы начинают с установки или улучшения акустической системы. Если речь идет о простой модели, то подключение системы акустики непредставляет большой сложности для самостоятельного воплощения.

Акустическая система автомобиля

Магнитола в автомобиле ВАЗПанель для магнитолы

Редкий водитель обходится без музыки в салоне. В зависимости от предпочтений владельца, система может быть простой или навороченной. Продвинутые акустические системы – это отдельная тема, достойная многобуквенного рассказа с продолжением. Степень навороченности акустики лимитируется только кошельком любителя автомузыки и его личным пониманием крутизны. В этой статье поговорим о том, что такое, и как устанавливается самая простая музыка в салон ВАЗ.

Любая акустическая система, и автомобильная в том числе, состоит из головного акустического устройства (ГУ), и динамиков. В простейшем случае, эти функции выполняет магнитола и пара громкоговорителей. Современная дефолтная магнитола объединяет в себе проигрыватель музыки с цифровых носителей – дисков или флешки и радиоприемник. В ней также имеется встроенный усилитель.

Штатное место магнитолы, предусмотренной производителем – в панели над выключателем вентилятора салонной печки. До первого использования отверстие, предназначенное для монтажа, закрыто пластиковой заглушкой.

Особенности подключения автомагнитолы

Стандартная схема подключения в целом одинакова для всех автомобилей и моделей магнитол. Но существует ряд нюансов, которые нужно учитывать.

  1. Электропроводка отечественных автомобилей рассчитана на подключение устройства с механическим поиском радиостанций, это может вызвать некоторые сложности, если вы собрались подключить современную модель;

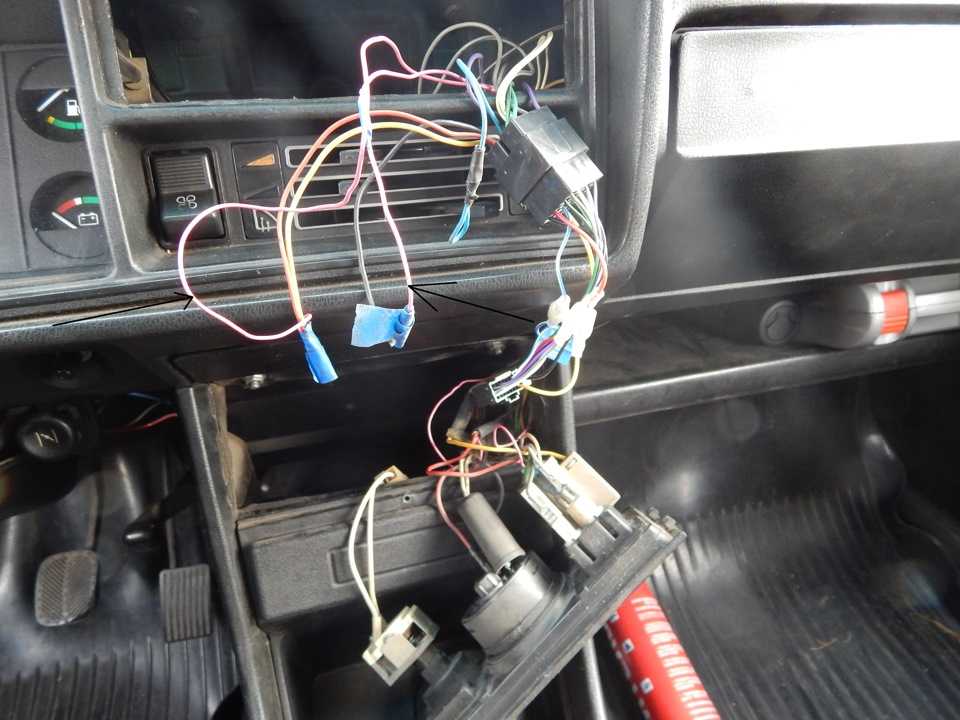

  2. В большинстве моделей ВАЗ ответвление проводки для подключения ГУ идет от замка зажигания: при повороте ключа происходит кратковременный сбой питания, что приводит к сбросу настроек, если модель не предусматривает наличие системы бесперебойного энергоснабжения;
  3. Перед началом установки пользователю необходимо решить, устраивает ли его тот факт, что музыку можно будет слушать только при включенном двигателе, или хочется, чтобы была возможность пользоваться магнитолой и на стоянке.

Подключаем магнитолу

Работу по подключению можно разделить на три этапа:

  • установка корпуса устройства;
  • подключение электрической части;
  • установка и подключение динамиков.

Скорее всего, понадобится еще подключить антенну.

Для того чтобы установить корпус магнитолы, сначала требуется смонтировать металлическую рамку. Рамка фиксируется в гнезде с помощью многочисленных язычков, которые необходимо отогнуть по всему периметру. Корпус магнитолы защелкивается в рамке. Для его извлечения устанавливаются специальные ключи.

Перед началом работ по электрическому подключению нужно убедиться в том, что отключена АКБ. При сборке электрической схемы самое важное – не перепутать провода, и подключить согласно маркировке. Принципиальную схему подключения вы можете посмотреть на фото. Понятно, что не царское дело – инструкции читать. Но, тем не менее, прежде чем начинать устанавливать ГУ, внимательно ознакомьтесь с рекомендациями производителя на верхней части корпуса или в паспорте.

Обычно электрические провода маркируются следующим образом:

  1. провод с маркировкой «+12В», желтого цвета – питание, «плюс», идет от аккумуляторной батареи;

По этому проводу подключено постоянное энергоснабжение магнитолы, благодаря которому сохраняется память настроек.

  1. провод с маркировкой «GND», черный – «минус», подключается на корпус автомобиля;
  2. маркировка «АСС», красный провод – тоже отвечает за подачу питания, но идет через замок зажигания.

Если подключить устройство таким образом, то музыку можно будет прослушивать только при включенном двигателе. Такая схема разработана производителями для экономии заряда АКБ. Наиболее простой способ достижения возможности пользоваться магнитолой вне зависимости от работающего двигателя – подключить напрямую.

Если скрутить вместе желтый и красный провода и подключить магнитолу напрямую к аккумулятору, то в случае длительной стоянки магнитола способна полностью разрядить старенькую аккумуляторную батарею.

Врезка в провод кнопки

Более правильным способом является врезка в провод кнопки включения-выключения, позволяющей отключить питание в ручном режиме.

  1. «ANT», провод имеет обычно белый цвет – служит для управления встроенной в магнитоле антенной, может использоваться для подключения внешней антенны;
  2. провода с маркировкой «FL» и «FR» служат для подключения правого и левого фронтальных динамиков;
  3. провода «RL» и «RR» соответственно служат для подключения правого и левого задних динамиков;

Современные машины, как правило, оборудованы разъемом международного стандарта ISO. В старых автомобилях стоит установить переходник на разъем ISO, тогда при смене модели магнитолы достаточно будет только переключить разъем.

Выполнив подключение электрики, можно перейти к установке динамиков и внешней антенны. Если машина рассчитана только на одну пару громкоговорителей и установка второй пары не планируется, то провода можно скрутить между собой попарно, левый и правый.

Заключение

Если планируется стандартная акустическая схема – два фронтальных и два задних динамика, то наилучшее место для передней пары – передние двери. Задние устанавливаются на полке, для которой лучше сделать специальный подиум. Провода для передней пары протягиваются под панелью, а для задних – возле ручного тормоза, под сиденьем. Прокладывать проводку нужно так, чтобы при эксплуатации кабели не были случайно задеты или пережаты.

Внешнюю антенну обычно размещают на лобовом стекле. Черный провод антенны подключается к массе, другой провод подключается к соответствующему выходу на магнитоле.

Эти краткие рекомендации позволят подключить магнитолу в автомобиле ВАЗ. Более подробно процесс сборки можно посмотреть на видео.

Как подключить магнитолу lg — Автозвук — Статьи

Автомагнитолы семейства LG всегда отличались высокой надежностью и хорошим качеством воспроизводимого звука, однако необходимо помнить, что нормальная работа аудиотехники этого известного бренда гарантируется только при условии полного соблюдения правил эксплуатации и, в частности, правильности выполнения технологии монтажа.

Прежде чем приступить  к установке автомагнитолы  LG, необходимо убедиться, что ключ зажигания автомобиля находиться в положении «Выключено», а силовые провода отключены от клемм автомобильного аккумулятора. Такие несложные меры позволят вам избежать коротких замыканий, опасных не только для автомагнитолы, но и для базовой электроники вашей машины.

Если вы меняете старую аппаратуру на новую — демонтируйте прежний приемник, а на освободившееся место установите монтажный кожух из комплекта новой аудиосистемы. Устойчивое положение кожуха в нише обеспечивается подгибом соответствующих крепежных зубцов.

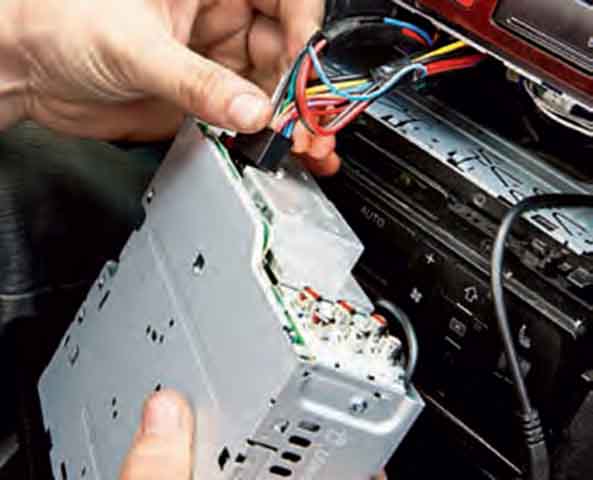

Далее следует выполнить  подключение головного устройства при помощи универсального разъема ISO.

Если по каким либо причинам на вашем автомобиле такого разъема  нет – это не смертельно. Правда в этом случае вам понадобиться несколько  больше времени и определенная доля внимательности, чтобы не перепутать подсоединение отдельных проводов в соответствии с цветной маркировкой, конкретные значения которой указывает схема подключения магнитолы lg.

Ниже приведены наиболее важные позиции.

Контур А – на внешнюю антенну.

Контур В:

  • Черный провод – «Масса» на корпус автомобиля.
  • Оранжевый провод – линия на регулятор освещения.
  • Красный провод – питание +12В от аккумулятора через замок зажигания (АСС).
  • Желтый провод – резервное питание +12В напрямую от положительной клеммы аккумулятора.
  • Голубой провод – линия на активную антенну.
  • Голубой провод с белой полосой – провод на выносной усилитель, предназначенный для дистанционного его включения.

Контур С: при необходимости  головное устройство можно использовать в качестве управляющего блока для устройства автоматической смены компакт-дисков (приобретается отдельно, в том числе и соединительный шнур).

Контур D предназначен для подсоединения динамиков акустической системы.

Вспомогательный усилитель подключают при помощи выносного жгута к двойному разъему AUDIO INPUT (аудиовход).

По завершении  монтажных операций, головное устройство закрепляется в монтажном кожухе и на этом установка автомагнитолы LG  закончена.

Похожие материалы

Как подключить магнитолу ⋆ Doctor BASS

Подключение магнитолы

Вопрос о том, как подключить магнитолу самостоятельно,  актуален на сегодняшний день. Существуют  комплектации авто без предустановленной магнитолы, возможно требуется ее замена из-за неисправности, а может быть вы хотите установить более качественный ресивер.

Размеры

Существует два основных форм фактора для магнитол, это 1-DIN и 2-DIN (DIN (сокр.) — нем. Deutsches Institut für Normung e.V. — Немецкий институт по стандартизации).

Глубина не стандартизирована, но обычно составляет 160 мм. для обоих вариантов.

На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!



Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.



В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что  в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Подключение магнитолы самостоятельно (без переходника)

Нет адаптера или нет желания его использовать, тогда подробно по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений.

Входы в магнитолу

  • Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А.
  • Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих авто существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Так же можно подключить, к любой клемме, где появляется +12 при включении зажигания.
  • Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом (там постоянный минус) или к минусу от АКБ.
  • Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
  • Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
  • Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение.  Подключается к соответствующему проводу вашего автомобильного Handsfree.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы

Выходы это в основном акустические провода на динамики. Они имеют парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара — передний правый динамик;

Зеленая пара — задний левый динамик;

Фиолетовая пара — задний правый динамик.

Каждая пара проводов на динамики состоит из одноцветного провода и провода с черной полосой. Черной полосой обозначается минус.
Соблюдайте правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы, будет не правильно работать регулировка баланса, а при несоблюдении полярности колонки будут играть в противофазе, это проявится рассеянным звуком.

Схема подключения магнитолы

Так же магнитола может иметь линейные выходы для передачи звукового сигнала на усилитель.

Различные варианты схемных и буквенных обозначений магнитол различных марок

Акустическая группа:
  • R = Динамик правый.
  • L = Динамик левый.
  • FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
  • FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
  • RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
  • LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
  • GND SP = Общий провод динамиков.
Разъём питания:
  • B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
  • GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.
  • A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
  • N/C или n/c или N/A = Нет контакта (физически вывод имеется но никуда не подключен).
  • ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
  • Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
  • MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты:

Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель, Активная антенна)
ACP+, ACP— = Линии шины
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

В разделе загрузок вы можете скачать материалы с большим количеством распиновок различных марок, которые помогут вам подключить магнитолу.

Подключить магнитолу в машине качественно.

Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу. Это действительно важно, так как влияет на качество звучания.

  • Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
  • Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
  • На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
  • При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы.  Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.


Читайте также:

 Нажмите кнопку, чтобы поделиться материалом:

Как подключить автомагнитолу своими руками. Как самостоятельно подключить автомагнитолу. Подключаем автомагнитолу своими руками.

Установка магнитолы в автомобиль — процедура творческая, однако совсем не сложная. Опытный автовладелец, имеющий хотя бы базовые знания основ электротехники, легко сможет самостоятельно подключить автомагнитолу. Об этом далее в статье.

Неправильное подключение, к чему приводят ошибки при подключении автомагнитолы

Неправильная установка или подключение автомагнитолы способно вызвать следующие проблемы:

  1. При выключении питания настройки автомагнитолы теряются.
  2. Если слушать музыку на высокой громкости, возникают значительные искажения звукового сигнала, магнитола начинает «заикаться» или самопроизвольно выключается.
  3. При стоянке магнитола потребляет большое количество электроэнергии, в результате чего аккумуляторная батарея все время разряжается, а при длительной стоянке автомобиля есть риск и вовсе не запустить мотор.

Все перечисленные выше проблемы в 90 процентов случаев возникают в результате неправильного подключения. Помните, что неправильное подключение автомагнитолы способно привести не только к вышеперечисленным неприятностям, а и к пожару в машине.

Автомагнитолы, классификация по способу установки

Современные автомагнитолы бывают следующих видов (по способу установки) — стационарные и встраиваемые.

  1. Обычно стационарные автомагнитолы монтируются изготовителями автомашин еще на сборочном конвейере. Нестандартные размеры и оригинальная форма эффективно защищают их от кражи.
  2. Встраиваемые автомагнитолы, как правило, комплектуются специальной шторкой или съемной лицевой панелью — устройства простые, однако не менее эффективные.

Разъёмы, подключение, маркировка

При самостоятельной установке автомагнитолы необходимо учитывать такие особенности:

  1. Подключайте магнитолу лишь в соответствии с инструкцией. Несоблюдение данного правила способно привести к ее выходу из строя либо даже к пожару. Не следует, при этом, использовать руководство по установке другой автомагнитолы, поскольку даже у одного изготовителя может отличаться маркировка проводов и штекеры зависимо от модели.
  2. Помните, что проводка множества отечественных ТС еще с советского времени рассчитана на установку радиоприемников и магнитол с механической настройкой — это способно создать дополнительные неудобства.

К примеру, в «Жигулях», напряжение постоянно подается на провод питания магнитолы, независимо от того, как расположен ключ в замке зажигания. Однако, при повороте ключа, электрическая цепь размыкается на доли секунды, чего иногда достаточно, чтобы стереть из памяти магнитолы все настройки.

Установка магнитолы, ценные советы

Процедура установки магнитол различных производителей и типов фактически не отличается друг от друга. Контейнер без автомагнитолы монтируют в штатное гнездо, после чего фиксируют, отгибая металлические лепестки наружу по его периметру.

  1. Для подключения автомагнитолы в современных автомобилях предусмотрен разъем стандарта ISO. Для подключения в данном случае необходимо вставить соединительную колодку магнитолы в соответствующий ISO разъем вашей машины.
  2. В большинстве отечественных авто и более старых ТС разъем ISO конструкцией не предусмотрен. В таком случае, чтобы установить магнитолу нужно купить соответствующий разъем и подключить его самостоятельно. Как правило, на данных разъемах провода подписаны и промаркированы.

Подключение динамиков, профессиональные советы

За подключение динамиков отвечают следующие провода:

  1. RR — Задний правый.
  2. RL — Задний левый.
  3. FR — Передний правый.
  4. FL — Передний левый.

При подключении динамиков к автомагнитоле необходимо соблюдать правильную полярность, в противном случае звучание будет плохое, поскольку акустика в данной ситуации будет работать в противофазе.

Для подключения динамиков необходимо использовать специальные акустические провода, которые, как правило, входят в комплектацию автомагнитолы.

С «массой» автомобиля нельзя соединять выводы, предназначенные для подключения акустики, иначе выход магнитолы из строя будет гарантирован.

Проводка, акустические провода и их маркировка

Основной этап подключения автомагнитолы — подключение питания. Именно здесь допускается большинство ошибок.

Питание магнитолы производится по трем проводам — черному, красному и желтому.

GND (черный) — в идеале подсоединяется к минусовой клемме аккумулятора. Однако допускается его соединение с кузовом автомобиля, в результате малой мощности автомагнитолы. Предварительно необходимо обеспечить хороший контакт, зачистив от окислов и грязи место соединения. Также можно применить смазку для контактов, защищающую их от окисления.

АСС (красный) — управление автомагнитолой от замка зажигания. Замки зажигания на многих автомобилях имеют положение АСС. При повороте ключа в данное положение, подается питание на розетку прикуривателя, обогреватель салона и автомагнитолу, однако система зажигания ТС при этом обесточена.

+12 В (желтый) — главный провод питания. Встроенный усилитель питается именно от него, а также он предназначен для сохранения настроек магнитолы. Данный провод подключается посредством предохранителя напрямую к аккумуляторной батарее. Длина провода от аккумуляторной батареи до предохранителя не должна превышать 30 сантиметров.

Как выбрать проводку в зависимости от мощности

В системах, которые имеют мощность 30 Вт на канал и более, у каждого канала есть свой плюс и минус. Менять их местами или путать запрещено. Также нельзя производить заземление динамика, выводя, при этом, минус на корпус авто. Это может вызвать искажение звука. В магнитолах небольшой мощности, имеющих ручную радио настройку, в наличии может быть два либо четыре цветных провода, а парные с черной полоской могут отсутствовать. В данном случае для всех динамиков «минус» коммутируют с главным минусовым проводом магнитолы, который нужно вывести на корпус авто.

Соединительные провода входят в комплект фактически всех акустических систем. Однако это проверочные провода, а не монтажные. Они прилагаются для проверки динамиков при приобретении, а не для эксплуатации. Их сечение обычно не превышает 0,25 — 0,5 м²м. Данные провода можно применять лишь для вспомогательной акустики, когда диаметр установленного динамика 10-13 сантиметров, а его мощность — 15-20 Вт.

Для главных 40-100 Вт-ных динамиков, которые имеют диаметр 16 сантиметров и более, нужны специальные акустические провода, сечение которых от 1 до 4 м²м зависимо от мощности магнитолы и динамиков.

Качественная изоляция — электро и пожаро безопасность

Вся проводка должна быть хорошо заизолирована. Лучше выбрать силиконовый слой, поскольку он устойчив к перепадам температур и не трескается в морозное время. Грамотно уложите провода по салону авто, избегая силовых источников и прочих энергопотребителей. Не закручивайте их и не перегибайте под острым углом. Помните, они не должны контактировать с посторонними предметами (груз в багажнике, ноги и так далее) в салоне или перегибаться.

Динамики, установка, месторасположения для хорошей акустики

Перед монтажем акустической системы и до ее подключения, колонки следует установить так, чтобы задняя левая ось была направлена на пассажира, а правая — на водителя. Не закрывайте мембраны пакетами, коробками и другими сторонними предметами. Чтобы колонки полноценно звучали, они должны «дышать». Разные «пищалки» и твитеры желательно расположить на лобовом стекле подальше от низкочастотных помех, чтобы придать салону большего квадроэффекта.

Памятка для устанавливающих автомагнитолу

Двухкомпонентные системы стают все более распространенными. Их буферы желательно размещать в дверях или задних потолках, а не в панели приборов. А твитеры желательно расположить подальше и впереди.

Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций

Распиновка автомагнитолы 7018B wilkYdin (подключение)

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.

Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.

Кабель A – отвечает за питание и контроль устройств.

Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

  • Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
  • Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
  • Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.

Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.


Настройка и управление Радио

Убедитесь, что антенна подключена в разъем для антенны на магнитоле.

    1. AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
    2. FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций  – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
    3. PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
    4. EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
    5. LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
      • LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
      • DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
  1. Моно / Стерео – переключение режима воспроизведения на моно или стерео.
  2. Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
  3. Переключение по сохраненным станциям.

Быстрая настройка звука и экрана

Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.

Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.

Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:

  • BAS – регулировка нижних частот
  • TRE – регулировка средних частот
  • BAL – смещение звука в правую или левую часть салона
  • ФАД – смещение звука в переднюю или заднюю часть салона
  • EQ – переключение предустановленных режимов эквалайзера
  • Усиление громкости

Настройка экрана магнитолы 7018B wilkYdin

  • Яркость
  • Контрастность
  • Насыщенность
  • Оттенок

Воспроизведение с карт памяти USB / MicroDS (TF)

Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.

Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.

В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.


Пульт Д/У – описание функций


Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.

Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

  • Steering_Wheel Remocon – провод питания кнопок и
  • Steering_Wheel Remocon_GND – провод заземления кнопок.

После того, как провода определены, вам нужно:

  1. Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
  2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле 7018B

Перейдите в Настройки и  выберите пункт “Рулевое упр.”

Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

Как подсоединить магнитолу к музыкальному — Музыкальный центр — как подключить

Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы)

Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

— блок питания;- акустику;- корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

. прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах. Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли… Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).

Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго. Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

По результатам работы у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Как сделать музыкальный центр своими руками

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Как подключить магнитолу дома | Радиочипи

Можно утверждать, что автомобильная аудиотехника сейчас существенно превосходит по потребительским характеристикам стационарную того же ценового сегмента.

Самая обыкновенная автомагнитола, из числа недорогих, стандартно имеет выход на 4 акустические системы мощностью по 35 Вт и более, тюнер и CD/МрЗ проигрыватель, USB-вход для воспроизведения аудиофайлов записанных на «флэшке» или карманном МрЗ плеере. Плюс, еще есть НЧ входы для подачи сигнала от внешнего источника, которые можно использовать для воспроизведения любого аудиосигнала, например, с выходов телевизора или DVD-плеера.

При всем этом, по качеству звука автомагнитола обычно опережают большую часть современных музыкальных центров как аналогичной цены, так и более дорогих. При этом воспроизведение низкой частоты у автомагнитолы обычно даже лучше, поскольку её усилитель мощности низкой частоты построен по мостовой схеме, в которой, как известно, нет переходных конденсаторов между выходом усилитель низкой частоты и акустической системой.

Большой плюс автомагнитол, что во многих из них есть раздельная ступенчатая регулировка уровня высоких и низких частот, а так же эквалайзеры, в то время как на большинстве современных музыкальных центров имеются только предварительно настроенные переключаемые установки. Кроме этого побудительным мотивом эксплуатации автомагнитолы в домашних условиях может и наличие «лишней» автомагнитолы.

Например, после замены штатной аппаратуры на более современную может остаться штатный комплект автомобильной аудиотехники. И его вполне можно использовать в качестве домашнего музыкального центра или «дачного» варианта.

Главная проблема — это питание. Автомагнитоле нужен постоянный ток номинальным напряжением 12V и силой тока не менее 10-12А. В продаже встречаются универсальные блоки питания достаточно большой мощности, специально предназначенные для таких целей (у некоторых есть даже разъем «прикуривателя»), но цена таких блоков питания, к сожалению, зачастую сравнима с ценой самой автомагнитолы.

Конечно же радиолюбитель может сделать необходимый блок питания, на основе силового трансформатора от старого телевизора или импульсный источник. Но есть и другое решение, например, можно для питания воспользоваться блоком питания от системного блока компьютера. Компьютерная техника сейчас развивается быстро, и устаревшие системные блоки если не выбрасываются, то идут в разборку, и б/у блок питания от системного блока АТХ можно приобрести на радиорынке очень недорого. Нужен любой АТХ блок питания от компьютера 350- 450W, допускающий ток по линии +12 В не менее 12 ампер.

Блок питания ATX представляет собой металлический корпус из которого выходит жгут разноцветных проводов с разъемами. На рисунке 1 показаны разъемы (если их повернуть дырками к себе). Причем не все из показанных разъемов могут присутствовать у одного и того же блока питания. Например, главный разъем только один, — либо 20-контактный, либо 24-контактный. Разъем для SATA жесткого диска может отсутствовать вовсе. А разъем для дополнительного питания процессора может быть 4-контактный или 8-контактный.

Универсальных разъемов может быть несколько, на них выходит +12V, +5V и общий минус. Для питания автомагнитолы нам понадобится один из универсальных разъемов. И еще нужно перевести блок питания во включенное состояние, для этого нужно соединить контакт PS-ON главного разъема с любым контактом GND. Или зеленый провод соединить с любым черным. Способ подключения к автомагнитоле может быть любым, можно удалить универсальный разъем и подпаять на его место разъем для подключения питания к автомагнитоле, а можно просто отрезать разъем и припаять его к контактам магнитолы или придумать какой-то переходник.

Второй способ, — можно в качестве сетевого источника питания автомагнитолы использовать так называемый «электронный трансформатор», — импульсный источник переменного напряжения 12V (11,5V) для питания галогенных светильников, также хорошо подойдут светильники Ledel в магазине http://veksd. ru/ можно их приобрести по низкой цене.

Для того чтобы ток был постоянным, само собой, на выходе «электронного трансформатора» нужно включить выпрямитель с электролитическим сглаживающим конденсатором емкостью не ниже 10000 мкФ. Здесь даже схему рисовать не нужно, все и так понятно.

Но есть одно «но», — на выходе будет напряжение на холостом ходу существенно выше номинального напряжения бортовой сети автомобиля. Например, у меня был «электронный трансформатор» ET450T-F5 и выпрямительный мост КВРС251 на ток 25А, плюс конденсатор 10000 мкФ, 25V. При этом, напряжение на выходе (на конденсаторе) на холостом ходу было 17,56V, вместо 14,5V, считающимися верхом нормы в автомобильной бортсети.

Сначала меня это насторожило, но после изучения тех. характеристик автомагнитолы выяснилось что максимальное рабочее напряжение питания yнeё18V. То есть, ничего страшного небудет, к тому же при подключении автомагнитолы напряжение снизилось и было в зависимости от громкости от 12,5 до 16V. Недостаток блока питания на основе «электронного трансформатора» в нестабильности выходного напряжения, но практически это никак не повлияло на работу автомагнитолы. С питанием разобрались.

Теперь стало дело за акустическими системами. Конечно самый лучший вариант — готовые акустические системы необходимой мощности или самодельные, сделанные по всем правилам. Но, да простят меня корифеи акустики, на «дачный случай» можно обойтись и штатными автомобильными «динамиками», установленными к упаковочные коробки из гофрокартона.

Фронтальную стенку коробки, где будет крепится автомобильный динамик, нужно усилить листом ДВП, чтобы она не гнулась бод весом динамика. Врезать отверстие под динамик и закрепить его стандартным крепежом, примерно ток же как динамики крепят на заднюю полку салона автомобиля. Естественно, если так все и оставить воспроизведение НЧ будет неважным.

Потому что все низкочастотные волны, создаваемые динамиком, картон пропускает наружу, а когда фрональные волны взаимодействуют с тыловыми они подавляют друг друга, и низкие частоты ухудшаются. Чтобы этого не происходило нужно заполнить коробку каким-нибудь акустическим поглотителем, например, весьма неплохо работает в этом смысле минеральная вата, которая используется для утепления крыш, мансард и каркасных дачных домиков.

Правильное подключение магнитолы

Подключить магнитолу своими руками не сложно, но сделать эту нужно правильно. Например, чтобы магнитола не разряжала АКБ при длительной стоянке и была возможность пользоваться магнитолой при выключенном зажигании. Рассмотрим несколько вариантов подключения автомагнитолы. Начнем с разъемов, которые используются в магнитолах. Разъемы автомагнитол бывают:

  1. Индивидуальные разъемы
  2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO. Если придется менять магнитолу, то просто перетыкаете штекер и все готово. В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности).Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя. Пример: схема штатного подключения магнитолы для уменьшения утечки: Чёрный — земля Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды — любые, достаточно слаботочных типа КД522БДля подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.

как подключить мобильный телефон к музыкальному центру

как подключить музыкальный центр к телевизору samsung

как подключить беспроводной микрофон к музыкальному центру

Правильная установка автомобильной магнитолы

Установка автомобильной стереосистемы может оказаться непростой задачей, если вы не знаете, что делаете. В то время как большинство владельцев автомобилей, решивших приобрести автомобильную стереосистему на вторичном рынке, предпочтут ее профессиональную установку, те, кто склонен к электронике и имеет опыт установки автомобильной аудиосистемы, могут решить пойти по пути «сделай сам» и установить ее самостоятельно.Если вы один из таких людей, мы составили удобное руководство, которое поможет вам пройти этапы установки собственной автомобильной стереосистемы.

При самостоятельной установке новой автомобильной стереосистемы вам будет удобно иметь инструменты под рукой перед началом. В зависимости от типа вашего автомобиля вам потребуется следующее: отвертка со шлицем, крестовая отвертка, новый жгут проводов, обжимной инструмент, обжимные колпачки, кусачки и инструменты для зачистки проводов.

Автомобильные стереосистемы

являются сердцем любой автомобильной аудиосистемы и предоставляют водителям простой и удобный интерфейс, помогающий им управлять всеми различными компонентами аудиосистемы автомобиля.В то время как большинство новых автомобилей поставляются с уже установленной заводской автомобильной стереосистемой, многие люди предпочтут перейти на более качественную стереосистему вторичного рынка. Для тех, кто хочет настроить аудиосистему своего автомобиля, существует невероятное разнообразие автомобильных стереосистем и аксессуаров, которые помогут вам создать идеальную аудиосистему.

Начало работы

Первое, что вам нужно сделать, это удалить панель управления. При снятии приборной панели вы не хотите использовать электроинструменты. Используя отвертку, вы удалите все винты.Некоторые могут быть скрыты. После того, как все винты будут удалены из приборной панели, вы сможете легко снять панели.

После того, как приборная панель будет удалена, вы начнете снимать старую стереосистему. Возможно, вы захотите делать заметки при удалении этого, потому что, когда вы устанавливаете новую стереосистему, она будет установлена ​​точно так же, только в обратном порядке. Также рекомендуется сначала снять стереосистему перед покупкой новой, чтобы можно было взять старую с собой в магазин. Вы захотите убедиться, что ваша новая стереосистема правильно впишется в старый слот.Кроме того, вы захотите купить жгут проводов, специально предназначенный для вашего автомобиля, чтобы избежать возможных проблем с проводкой в ​​будущем.

Чтобы снять автомобильную стереосистему, сначала необходимо отсоединить провод заземления аккумулятора. Это черный провод, подключенный к аккумулятору под капотом вашего автомобиля. Опасно работать с электрическими компонентами автомобиля, когда он подключен.

Отсоединив заземляющий провод, вы отвинтите головку своей старой стереосистемы и осторожно вытащите ее.Будьте осторожны, потому что сзади будет много проводов. Вероятно, вы увидите пластиковый жгут проводов. Вы должны отключить эти заводские жгуты и отключить антенну.

Подключение без привязи:

Привязь предназначена для облегчения этой задачи. Если вы не можете купить шлейку, то есть еще кое-что, что можно сделать. Вам придется выполнять подключения вручную. Если у вас нет привязи, у вас должно быть руководство, которое поможет вам в этом проекте.

Без жгута проводов вам нужно будет подключить соответствующие стереопровода к соответствующим проводам, прикрепленным к приборной панели.Провода будут окрашены для вашего удобства.

Подсоедините положительный провод от приборной панели к положительному проводу вашей новой стереосистемы. Затем подключите отрицательные провода соответственно. Цвета приборной панели должны соответствовать цветам новой стереосистемы. Если они не совпадают, вам следует обратиться к руководству.

Затем вы соедините черный провод заземления стереосистемы с металлическим винтом или болтом рядом с местом крепления стереосистемы; убедитесь, что провод касается металлической части болта и не касается пластика или другого непроводящего материала.

Теперь вы подключите 12 проводов питания постоянного тока и зажигания к стереосистеме. Эти провода обычно красного и желтого цвета. Желтый представляет аккумулятор, а красный — зажигание.

С привязью

Предполагая, что у вас есть жгут, мы собираемся использовать метод обжима для соединения проводов, потому что это намного проще и чище, чем пайка. Электрические провода приборной панели обычно представляют собой провода калибра 18, но возможно, что у вас есть провод другого размера.Используйте инструменты для зачистки проводов и обжимные колпачки соответствующего размера для конкретных проводов.

Используя инструменты для зачистки проводов, зачистите провод примерно на 1,5 дюйма. Затем скрутите провода вместе и поместите обжимной колпачок на только что соединенные провода. Обязательно сожмите колпачок, чтобы убедиться, что он плотно прилегает к каждому проводу.

Затем поместите автомобильную стереосистему в монтажный кронштейн, приобретенный вместе со стереосистемой. Затем подключите жгут проводов, прикрепленный к стереосистеме, к предусмотренному на заводе жгуту проводов внутри приборной панели.Как только это будет завершено, вам нужно будет вставить стереосистему в приборную панель. Не ввинчивайте его на этом этапе, так как вы должны сначала проверить его.

Подсоедините отрицательный кабель аккумулятора к аккумулятору для питания. Затем включите ключ и попробуйте свою новую стереосистему. Если в нем не хватает басов или слишком много высоких частот, возможно, что-то было неправильно подключено. Снова отсоедините отрицательный кабель аккумулятора и вернитесь к приборной панели. Убедитесь, что все подключено правильно, проверьте провод заземления вашей стереосистемы и убедитесь, что он достаточно заземлен.После устранения проблемы с подключением он должен работать правильно.

Также не помешает иметь руководство к машине. Если в будущем вы планируете выполнять большую часть работы самостоятельно, вы можете приобрести руководство в Интернете или в магазине автозапчастей. Это руководство объяснит, как удалить панель управления, а также поможет вам со многими другими задачами.

← Предыдущий пост Следующее сообщение →

Подключение телефона к автомагнитоле с помощью дополнительного кабеля

Слушать музыку во время вождения — большое удовольствие.Вы не можете полагаться на FM во время вождения, и вы должны использовать смартфон, который может дать вам то, что вы хотите, благодаря хранению и подключению к Интернету.

Вы не ограничены только музыкой и можете наслаждаться аудиокнигами, подкастами или чем-то еще, что вам нравится больше всего. Подключите телефон к автомобильной стереосистеме с помощью Aux

Лучший способ сделать все это — подключить телефон во время вождения. Для этого можно использовать различные автомобильные держатели.

Существуют различные способы подключения телефона к автомобильной стереосистеме, например, через USB, дополнительный кабель, Bluetooth, кассетный адаптер для очень старых автомобилей, FM-передатчики в старых стереосистемах и т. д.

Но самые популярные способы — с USB, кабелем Aux и Bluetooth. Сегодня мы будем использовать Aux-кабель для подключения телефона к автомобильной стереосистеме.

Подключение телефона к автомобильной стереосистеме с помощью вспомогательного кабеля

В ранних автомобильных стереосистемах для подключения мобильного телефона к автомобильной стереосистеме использовались кассетные адаптеры. Теперь они были заменены кабелями Aux или вспомогательными кабелями.

Дополнительный кабель — надежный и эффективный способ подключения телефона к стереосистеме. Выполните следующие действия, чтобы создать соединение.

#1 Шаг

Найдите порт дополнительного кабеля на автомобильной стереосистеме. Возьмите Aux-кабель 3,5 мм и подключите его к автомагнитоле и мобильному телефону. Этот кабель имеет размер 3,5 мм (1/8 дюйма) с обоих концов.

#2 Шаг Кнопка Aux на стереосистеме

Нажмите кнопку Aux на стереосистеме или переключите кнопку входа и выберите вход Aux.

#3 Шаг

Готово. Держите громкость мобильного телефона на уровне от 40 до 50% и контролируйте громкость с автомобильной стереосистемы.Не увеличивайте громкость непосредственно с мобильного телефона, потому что это ухудшит качество звука.

Читайте также: Лучшие настройки эквалайзера для автомобильной аудиосистемы Bass, Mid и Treble

Это все, что вам нужно было сделать, и теперь вы можете наслаждаться прослушиванием разных вещей во время поездки. Если есть какие-либо проблемы, попробуйте заменить дополнительный кабель, и это может решить вашу проблему. Если проблема не устранена даже после замены вспомогательного кабеля, проверьте мобильный или стерео порт.

Примечание: Использование мобильного телефона или прослушивание музыки во время вождения не рекомендуется.Это отвлекает вас и может привести к аварии. Не переключайте музыку и не уделяйте все внимание динамикам во время вождения. Будьте максимально осторожны.

Привет, я Нур Алам , основатель SpeakersMag.com . Я люблю музыку и получил степень бакалавра по специальности Звукорежиссура . Теперь я начал свой собственный блог о музыкальных продуктах. Как и вы, я тоже люблю разные музыкальные продукты и в свободное время делюсь своими знаниями с любителями аудио на этом сайте.

Подключение телефона Android к автомобильной стереосистеме для потоковой передачи музыки и GPS-навигации

Я не думал об интеграции и возможностях подключения к своему смартфону, когда покупал автомобиль.Я хотел знать, как он ориентируется в дороге, а не как потоковый музыкальный сервис. Но когда я привык к своей машине, я понял, что единственный способ слушать Spotify или мою музыкальную коллекцию — через дополнительный порт на подлокотнике. Мне нужна была перемена.

В эпоху подключенных автомобилей и информационно-развлекательных систем это может показаться почти архаичным в современном мире информационно-развлекательных систем и интегрированных потоковых стереосервисов, таких как Spotify, Pandora или Amazon Music, не говоря уже о GPS-навигации.Тем не менее, я по-прежнему люблю свою машину и ее заводскую автомобильную стереосистему — другой вид связи, но все тот же. Я не собирался тратить лишние деньги, чтобы изменить что-то, чего я не хотел или чувствовал в необходимости.

Что делает GROM таким важным для меня, так это то, что они предлагают решения для автовладельцев, таких как я – тех, кто не хочет ничего менять в моей машине. На их веб-сайте я не только могу найти средства для расширения возможностей подключения моего телефона Android, но также получил доступ к нескольким вариантам интеграции своих устройств Android.Я могу выбрать способ интеграции моего телефона и слушать музыку наиболее удобным для меня способом.

Вот что GROM мог мне предложить:

1) Подключение через конвертер Smart USB Кабель: Wirelinq

Wirelinq выглядит как USB-кабель и подключается к любому USB-порту автомобиля, который поддерживает подключение iPhone. По большей части он не слишком отличается от кабеля, который можно купить в аптеке, но он предлагает гораздо больше, чем простое подключение и зарядку; хотя он тоже заряжает мой телефон!

Сверхмощный кабель обеспечивает интегрированный метаконтент, помимо простой потоковой передачи звука.Я могу читать названия песен и другую соответствующую информацию (данные об исполнителе и альбоме, обложку) со своего телефона. Что действительно удивительно, так это то, что он также позволяет мне управлять музыкой с кнопок автомобильной стереосистемы, как обычно, и даже с моего рулевого колеса. Я также могу просматривать музыку и использовать элементы управления автомобильной стереосистемой и/или сенсорный экран для доступа к моему телефону.

Качество звука выходит за рамки простого USB, как и скорость перезарядки — все это благодаря простому, но умному кабелю.

Подключение через автомобильные комплекты GROM

Автомобильные комплекты

GROM предлагают еще один вариант подключения автомобиля.Поскольку у меня был только порт AUX, эти комплекты быстро привлекли мое внимание. Идея проста. Выполнив простую установку небольшого блока за приборной панелью, автомобильный комплект предлагает множество новых возможностей подключения в зависимости от приобретаемого вами комплекта.

2) Подключение через кабель AUX-IN

Есть простой способ подключения к автомобильному комплекту через мой телефон и это через вспомогательный порт. Я поражен тем, какое высокое качество звука дает 3,5-мм разъем AUX-IN.

3) Подключение через соединительный кабель USB

Точно так же я могу подключить USB-кабель для более расширенных возможностей подключения и наслаждаться воспроизведением музыки и потоковой передачей на моем телефоне Android или других портативных устройствах. Что еще более удивительно, так это то, что он одновременно заряжает мой телефон.

4) Подключение через Bluetooth для потоковой передачи музыки

Что меня действительно порадовало, так это автомобильные комплекты с поддержкой Bluetooth. Этот вариант позволил мне полностью отказаться от кабелей, а также от износа аудиоразъемов моего телефона и USB-разъемов.Мне не нужно было перефокусироваться на своем телефоне Android во время вождения. Я мог положить свой телефон туда, где мне было нужно, не беспокоясь о кабеле.

Потоковая музыка стала проще

Комплекты с возможностью подключения через USB и Bluetooth также позволяют полностью интегрировать автомобильную стереосистему и рулевое колесо. Вся информация о песнях и сопутствующие данные, которые передаются на автомобильные дисплеи без каких-либо изменений в оригинальном OEM-производителе системы.

Компания GROM годами разрабатывает и совершенствует свои автомобильные комплекты. Концепция интеллектуального USB-кабеля-преобразователя (Wirelinq) весьма примечательна.Это совершенно инновационный метод доступа к USB-порту с уникальными и расширенными функциями, которые могут обеспечить контроль и доступ к вашим телефонам через автомобильные элементы управления, а также все другие исключительные функции, предлагаемые через обычный USB. Плюс более качественный звук.

В итоге я купил автомобильный комплект с доступом по Bluetooth. За разумную цену у меня есть безопасный и легкий доступ к моему телефону. Мой автомобиль по-прежнему выглядит и функционирует так же, но теперь имеет совершенно новый уровень интеграции, который можно найти в современном подключенном автомобиле с информационно-развлекательными системами.

Я не могу подключить мобильное устройство к автомобильной стереосистеме через Bluetooth

ВАЖНО: Эта статья относится только к определенным продуктам и/или операционным системам. Проверьте  Применимые продукты и категории   настоящей статьи .

Проверьте следующее.

  1. Убедитесь, что автомобильная аудиосистема Bluetooth сопряжена с телефоном. Сопряжение автомобильной аудиосистемы Bluetooth и телефона необходимо для установления соединения между обоими устройствами.

    Напоминаем, что для сопряжения автомобильной аудиосистемы и телефона выполните следующую процедуру.

    1. Убедитесь, что Bluetooth активирован на устройстве, которое вы хотите подключить к автомобильной аудиосистеме.
    2. Выберите источник Bluetooth (телефон).
    3. Перейти в меню Bluetooth.
    4. В меню настроек Bluetooth нажмите Сопряжение.

      ПРИМЕЧАНИЯ:

      • Описанная выше процедура является примером. Если вы не можете выполнить сопряжение с помощью этой процедуры или вам нужны дополнительные сведения о процедуре, обратитесь к инструкции по эксплуатации данного устройства или подключаемого устройства (телефона).
      • В зависимости от подключаемого устройства ограничение по времени для сопряжения может быть коротким. Попробуйте выполнить сопряжение за отведенное время.
      • Сопряжение требуется только в первый раз, так как это устройство и другое устройство автоматически распознают друг друга в следующий раз.
      • Если вам не удается выполнить сопряжение телефона, несмотря на надлежащую процедуру, возможно, ваш телефон несовместим с данным устройством.
  2. Если на телефоне активирован мультимедийный проигрыватель, установить соединение может быть невозможно.Закройте медиаплеер и попробуйте подключиться. Если какое-либо другое приложение также запущено, закройте все приложения, а затем попробуйте подключиться.
  3. При включении автомагнитола автоматически попытается подключиться к последнему подключенному устройству громкой связи. Это действие требует времени. Если вы подключаете телефон, отличный от последнего подключенного устройства, вручную выберите телефон, к которому вы хотите подключиться. Или выполните подключение к аппарату с подключаемого устройства (телефона).

    ПРИМЕЧАНИЕ. При подключении с подключаемого устройства (телефона) к устройству обратите внимание на следующие моменты:

    • При подключении к устройству Bluetooth данное устройство не может быть обнаружено с другого устройства.Разорвите текущее соединение и найдите этот аппарат с другого устройства.
    • Отключенное устройство можно снова подключить, выбрав его из списка зарегистрированных.
  4. В зависимости от состояния другого устройства (телефона) поиск с этого устройства может быть невозможен. Найдите это устройство с другого устройства (телефона).
  5. В зависимости от характеристик подключаемого устройства (телефона) автоматическое подключение с данного устройства может быть невозможно. Если данное устройство не подключается автоматически, подключитесь вручную.Подробнее о том, как выполнить подключение вручную, см. в руководстве по данному устройству.

Шаг за шагом, как подключить MP3-плеер к автомобильной стереосистеме без вспомогательного устройства

Если вы ищете возможные способы подключения MP3-плеера к автомобильной стереосистеме без вспомогательного устройства, вы находитесь в правильном месте.

Поврежденный кабель или порт AUX ни в коем случае не должен мешать вам наслаждаться любимой музыкой, особенно в путешествии, во время длительной поездки или в пробке.

В этом руководстве мы рассмотрим некоторые другие доступные варианты, которые вы можете рассмотреть или использовать вместо кабеля AUX.

Хорошо то, что эти методы просты и очень эффективны в использовании или применении.

Особенности MP3-плеера

  • Поддерживает файлы небольшого размера
  • Портативный и компактный дизайн
  • Поддерживает быструю и бесплатную передачу файлов MP3 через физические и сетевые носители
  • Хранение и передача звуковых записей для воспроизведения
  • Файлы могут быть сжаты в желаемый размер для каждого пользователя
  • Пользователи могут создавать свои собственные списки воспроизведения
  • Неограниченное количество песен
  • Простота использования/управления
  • Достаточный объем памяти
  • Некоторые MP3-плееры оснащены большими сенсорными дисплеями
  • Некоторые MP3-плееры могут выполнять другие функции задачи, помимо воспроизведения музыки, т.е.например, воспроизводить видео, выходить в Интернет и т. д.
  • Без пропусков
  • Без движущихся частей или компонентов

Почему это было популярно в то время?

Первая версия MP3-плеера была выпущена около 28 лет назад (1993 год). После выпуска он мгновенно стал хитом благодаря своим привлекательным характеристикам.

Самое главное, как любители музыки могут обмениваться своими музыкальными файлами друг с другом через Интернет и с помощью USB по нулевой цене.

Кроме того, поскольку степень сжатия является гибкой, пользователи могут легко и свободно сжимать свои музыкальные файлы до нужного размера.

Пользователь может выбрать размер файла, который не будет занимать много места, тем самым жертвуя качеством звука.

Выберите сжатие файла без изменения качества звука. Однако размер файла будет больше.

Компактный и легкий MP3-плеер позволяет пользователям всегда носить его с собой.

Кроме того, места для хранения достаточно для размещения музыкальных файлов, в которых может храниться огромное количество треков, которые можно воспроизводить в течение нескольких дней без повторения песен.

MP3-плеер прост в использовании и эксплуатации. Вам не нужно быть высококвалифицированным пользователем компьютера, чтобы получить доступ к его многочисленным функциям и функциям.

Могу ли я использовать MP3-плеер для автомобильной стереосистемы?

Да, MP3 можно использовать или подключить к автомобильной стереосистеме.

Это дает вам прямой и непрерывный доступ к вашей любимой музыке, хранящейся на устройстве MP3.

Убедитесь, что вы также можете наслаждаться этой коллекцией песен прямо из автомобильной стереосистемы.

Хотя мы понимаем или признаем, насколько важна музыка во время вождения, мы также очень внимательно относимся к вашей безопасности.

Для использования MP3-плеера требуются наушники, которые могут отвлекать внимание во время вождения.

Вместо того, чтобы заниматься такой опасной деятельностью, вы можете вместо этого подключить свое MP3-устройство к стереосистеме. Достаточно хорошо, подключение без усилий.

По ходу чтения мы рассмотрим некоторые способы подключения MP3-плеера к аудиосистеме.

Как подключить MP3-плеер к автомобильной стереосистеме без Aux

С помощью FM-передатчика

Это один из широко распространенных способов подключения MP3-плеера к автомобильной стереосистеме.

Вам необходимо приобрести FM-передатчик в интернет-магазинах, таких как Amazon, или в любых доступных местных магазинах поблизости, а затем подключить его к вашему MP3-устройству.

После успешного подключения передатчика включите MP3-устройство.

Теперь вам придется подождать, пока FM-приемник вашего автомобиля не примет передачу или не примет сигнал с вашего MP3-устройства.

Однако с помощью этого носителя невозможно добиться наилучшего качества звука или опыта.

В какой-то момент вы можете заметить небольшие помехи или искажения звука.

Подключение через переходник для кассеты

Кассетный проигрыватель является ключевым аудиокомпонентом, обычно используемым в старых моделях автомобилей.

На этот раз в этом аудиоаксессуаре лента не используется. Вместо этого у них есть специальный кабель или адаптер, который вы можете напрямую подключить к своему MP3-плееру.

После успешного подключения адаптера к вашему MP3-плееру он передает аудиосигнал на кассетный плеер.

Как и в предыдущем методе, вы не добьетесь идеального качества звука, как если бы вы слушали музыку прямо с устройства MP3.

Тем не менее, он дает вам полный доступ к вашей музыкальной коллекции.

Bluetooth-соединение

В отсутствие кабеля или порта AUX Bluetooth обеспечивает простой и прямой способ подключения вашего MP3-устройства к стереосистеме.

Одним из значительных преимуществ этого метода является гибкость, которую он предлагает. Вам не придется беспокоиться о кабельном подключении или удлинителе.

Новые стереосистемы подключаются и соединяются быстрее, что значительно сокращает время ожидания.

Использование порта линейного входа

В зависимости от обстоятельств стереосистемы некоторых автомобилей имеют эту функцию или аксессуар.

Эта функция позволяет выполнять потоковую передачу непосредственно с вашего MP3-плеера с помощью адаптера или кабеля типа «папа-папа».

Один конец кабеля подключается к MP3-плееру, а другой идет прямо к стереосистеме.

После успешного установления соединения вы можете получить доступ к песням на вашем MP3.

Одним из впечатляющих свойств или особенностей этого носителя является превосходное качество звука, которое он обеспечивает.

Благодаря высокой скорости передачи данных по кабелю.

USB-разъем

Этот носитель обеспечивает постоянное и превосходное качество звука.

Это один из немногих вариантов, который сохраняет качество звука и очень хорошо справляется с передачей с MP3 на стереосистему.

Несколько моделей автомобилей, изготовленных и выпущенных за последние 10 лет, оснащены стереосистемой, оснащенной как минимум одним разъемом USB, что позволяет пользователям легко подключать свое устройство MP3 к стереосистеме.

Как воспроизводить музыку с телефона в машину без Aux или Bluetooth

Вы можете воспроизводить музыку напрямую с телефона в машину без AUX или Bluetooth, используя любой из методов, описанных в предыдущем разделе.

Однако некоторые носители разработаны специально для телефонов.

Android Auto

Если вы используете смартфон Android, эта функция или функция позволяет легко подключить телефон к стереосистеме, особенно если она не поддерживает подключение AUX или Bluetooth.

Android Auto можно подключить к вашей стереосистеме через USB при отсутствии Bluetooth.

Все, что вам нужно сделать, это загрузить приложение Android Auto на свой телефон, чтобы получить доступ к его функциям и функциям.

Запустите приложение после загрузки, а затем подключите телефон к стерео через USB.

После успешного подключения вы можете просматривать список воспроизведения и выбирать песни с помощью телефона или стереосистемы.

Apple CarPlay

Этот носитель создан специально для пользователей iPhone. Функции и операции аналогичны или сопоставимы с Android Auto.

Единственная разница в том, что на этот раз вам не нужно будет загружать какое-либо приложение.

Это стандартная функция, которая присутствует в некоторых моделях iPhone, начиная с iPhone 5.

Во-первых, вам нужно проверить, совместима ли ваша стереосистема с iOS.

После того, как вы подтвердите это в руководстве по эксплуатации вашего автомобиля, вы можете подключить свой iPhone к стереосистеме через USB или Bluetooth.

Для автомобиля, не поддерживающего соединение через Bluetooth, вместо него можно использовать USB.

После успешного подключения вы сможете перемещаться по своей музыкальной библиотеке/списку воспроизведения, а затем выбирать нужную песню непосредственно с телефона или стереосистемы.

Один из способов добавить эту функцию в свой автомобиль — приобрести стереосистему вторичного рынка, которая поддерживает Apple CarPlay, если ваша заводская стереосистема не поддерживает ее.

30-контактный адаптер

Некоторые автомобили поставляются с 30-контактным адаптером. С помощью этого адаптера вы можете легко подключить свой iPad или iPhone к стереосистеме.

Распространенные проблемы при подключении MP3-плеера к автомобильной стереосистеме

Отсутствие основных вариантов подключения

Aux, Bluetooth и USB являются наиболее популярными вариантами подключения, доступными для успешного подключения MP3 к автомобильной стереосистеме.

AUX и USB славятся своим впечатляющим качеством звука, а Bluetooth ценится за производительность и удобство.

Однако некоторые стереосистемы могут не поддерживать ни одну из этих трех опций.

Следовательно, вам придется довольствоваться любым другим доступным для вас вариантом.

Плохое качество звука

Помимо подключения, еще одним важным моментом рассмотрения является звук или качество звука, которое обеспечивает выбранное вами подключение.

Некоторые опции, такие как FM-передатчик и кассетный адаптер, известны своим средним качеством звука.

Тем не менее, люди в восторге от возможности слушать песни или плейлисты по своему выбору во время вождения, используя любой из этих вариантов.

Неисправный кабель и порт

Если вы подключаете MP3-плеер к стереосистеме с помощью адаптера, вы всегда должны следить за тем, чтобы кабель и порт были в хорошем состоянии.

Только так можно добиться бесперебойной работы.

Когда кабель выходит из строя, он становится шатким и неустойчивым при малейшем прикосновении.

Когда кабель постоянно трясется, это влияет на качество звука, создавая помехи и прерывая вывод звука.

Часто задаваемые вопросы о том, как подключить MP3-плеер к автомобильной стереосистеме без Aux

Какой метод подключения лучше всего?

Если вы ищете лучший метод или метод, который вы можете использовать для подключения вашего MP3 или телефона к автомобильной стереосистеме, вам следует обратить внимание на USB, Bluetooth, Apple CarPlay, 30-контактный адаптер, Android Auto и AUX.

Известно, что эти опции обеспечивают впечатляющую производительность, а также поддерживают постоянное и наилучшее качество звука.

Как исправить неработающий порт USB?

Если ваш порт USB неисправен или не отвечает, есть несколько советов, которым вы можете следовать или применить для решения этой проблемы.

Во-первых, вы можете подключить новый/другой кабель USB. Иногда вы можете столкнуться с этой ошибкой из-за поврежденного или неисправного кабеля.

Вы можете выключить двигатель автомобиля и снова запустить его. Кроме того, вы можете проверить порт, чтобы убедиться, что его не блокирует мусор или грязь.

Когда мне нужно заменить заводскую стереосистему?

Замена может производиться всякий раз, когда обновление считается необходимым.

Поскольку большинство заводских стереосистем, особенно в старых автомобилях, не поддерживают современные функции, такие как Apple CarPlay, возможно, вам придется обновить стереосистему, чтобы воспользоваться этими и многими другими функциями.

Какие факторы влияют на качество звука в автомобиле?

Когда дело доходит до качества звука, исходящего от вашей аудиосистемы, состояние и состояние вашего автомобиля играют решающую роль.

Например, если вы едете на старой машине с плохими или ужасными динамиками, это повлияет на качество звука.

В течение этого времени вам будет трудно отличить звук, исходящий от USB-передатчика или FM-передатчика, поскольку они будут воспроизводить одинаковое качество звука из-за состояния динамиков.

Почему я испытываю помехи и ухудшение качества звука при использовании FM-передатчика?

Качество звука, который вы получаете при подключении вашего MP3 к стереосистеме с помощью FM-передатчика, зависит от мощности вашего сигнала.

Плохой сигнал сильно влияет на качество звука.

Где взять FM-передатчик?

Вы можете приобрести FM-передатчик на Amazon и в ближайших к вам магазинах, где продаются автомобильные аксессуары.

Тем не менее, покупка на Amazon доступна по цене, и есть несколько дизайнов на выбор и продавцов, у которых вы можете купить.

Сколько стоит MP3-плеер?

У вас должен быть бюджет в среднем от 300 до 500 долларов, если вы хотите приобрести высококачественный MP3-плеер большой емкости.

Вердикт

Мы предоставили различные способы подключения MP3-плеера к автомобильной стереосистеме без AUX.

Мы надеемся, что это руководство окажется полезным для вас при выборе наилучшего доступного варианта синхронизации MP3-плеера и телефона со стереосистемой.

Помимо доступности, при выборе варианта подключения убедитесь, что вы учитываете надежность, удобство и качество звука.

Если вам нужен определенный метод или вариант подключения, который не поддерживается вашей стереосистемой.

Вы можете инвестировать в высококачественный послепродажный дизайн, поддерживающий эту функцию или функциональность.

Похожие сообщения:

Как подключить Android к автомобильной стереосистеме через USB?

Как подключить телефон к машине через USB?

Подключите телефон

Подключите USB-кабель к USB-порту вашего автомобиля, а другой конец кабеля подключите к телефону Android.Ваш телефон может попросить вас загрузить приложение Android Auto или обновить его до последней версии. Следуйте инструкциям на экране, чтобы завершить настройку.

Почему мой телефон не подключается к машине через USB?

Если устройство не распознано, извлеките USB-устройство и снова вставьте его. Перед подключением к автомобильной стереосистеме убедитесь, что на вашем устройстве установлен нужный режим. Некоторые USB-устройства должны находиться в определенном режиме (например, в режиме Mass Storage Class или Player и т. д.), прежде чем вы сможете использовать USB-устройство для воспроизведения.

Почему моя машина не читает USB?

Если устройство не распознано, извлеките USB-устройство и снова вставьте его. Перед подключением к автомобильной стереосистеме убедитесь, что на вашем устройстве установлен нужный режим. … прежде чем вы сможете использовать USB-устройство для воспроизведения. Проверьте технические характеристики USB-устройства или обратитесь к производителю за информацией.

Как подключить Android к машине?

Сопряжение с телефона

  1. Убедитесь, что ваш автомобиль доступен для обнаружения и готов к сопряжению.
  2. Откройте приложение «Настройки» на телефоне.
  3. Коснитесь ;Подключенные устройства. Если вы видите «Bluetooth», коснитесь его.
  4. Коснитесь Подключить новое устройство. имя вашего автомобиля.

Можно ли передавать звук через USB?

Кроме того, USB-аудиоустройства могут обеспечивать объемный звук (5.1- или 7.1-канальный звук), даже если на вашем компьютере такая возможность отсутствует. … Вы можете купить любой USB-аудио-совместимый модуль, усилитель, динамик, наушники или микрофон (примеры ниже) и просто подключить его к компьютеру, и все готово.

Как воспроизводить музыку через USB на Samsung?

USB для подключения автомобильной стереосистемы к телефону Android

  1. Шаг 1. Проверьте порт USB. Убедитесь, что ваш автомобиль оснащен USB-портом и поддерживает USB-накопители. …
  2. Шаг 2. Подключите телефон Android. …
  3. Шаг 3: Выберите уведомление USB. …
  4. Шаг 4: Установите SD-карту. …
  5. Шаг 5: Выберите источник звука USB. …
  6. Шаг 6: Наслаждайтесь музыкой.

9 янв.2016 г.

Можно ли воспроизводить музыку через USB на Android?

Подключить телефон Android таким образом очень просто. Если в комплекте с аудиосистемой шел USB-кабель, то просто подключите телефон с помощью подходящего переходника. В противном случае определите порт USB на устройстве и подключите устройство Android. После подключения ваш телефон Android нужно будет перевести в режим хранения.

Работает ли Android Auto только с USB?

В первую очередь это достигается путем подключения телефона к машине с помощью USB-кабеля, но Android Auto Wireless позволяет выполнять это подключение без кабеля.Основное преимущество Android Auto Wireless заключается в том, что вам не нужно подключать и отключать телефон каждый раз, когда вы куда-то идете.

Почему мой телефон не подключается к моей машине?

Если ваши устройства Bluetooth не подключаются, вероятно, они находятся вне зоны действия или не находятся в режиме сопряжения. Если у вас постоянно возникают проблемы с Bluetooth-соединением, попробуйте перезагрузить устройства или заставить телефон или планшет «забыть» соединение.

Почему я не могу воспроизводить музыку через порт USB в машине?

Если стереосистема не распознает USB-устройство, отсоедините и снова подключите его.Если после повторного подключения устройства нет воспроизведения, проверьте следующее: Убедитесь, что USB-устройство не пусто. Убедитесь, что файлы на вашем USB-устройстве совместимы с вашей стереосистемой.

Могу ли я воспроизводить музыку через USB в машине?

Для USB-портов, которые могут воспроизводить музыку: просто подключите свое устройство iOS или Android к встроенному автомобильному USB-порту и откройте приложение Spotify или Apple Music, чтобы начать воспроизведение музыки. … При подключенном автомобильном зарядном устройстве и включенном FM-передатчике настройтесь на неиспользуемый FM-сигнал автомобильного радиоприемника.

Как я могу слушать музыку в машине без вспомогательного устройства?

Основной вариант: передатчик FM-радио

Очень простой способ воспроизведения музыки с Android или iPhone на стереосистеме автомобиля — использование FM-адаптера Bluetooth. Вы можете использовать этот совет на всех типах автомобилей, включая старые модели автомобилей, в которых отсутствует порт Aux-In.

Как установить дополнительный шнур в машину?

Найдите дополнительный входной разъем на автомобильной стереосистеме или приборной панели. Подключите один конец аудиокабеля к разъему для наушников на смартфоне.Подключите другой конец кабеля к разъему Aux Input автомобильной стереосистемы. Установите источник автомобильной стереосистемы на вход AUX.

Как подключить провода магнитолы? Жгут проводов стереосистемы и радиоприемника

Если громкая музыка с глубокими басами во время поездки в торговый центр, школу, на работу и т. д. доставляет вам удовольствие, вы, скорее всего, задумывались о смене заводской стереосистемы, которая идет в комплекте с автомобилем. .

Поверь мне, это неплохая идея. Я с вами на этом. Вам нужна автомобильная радиосистема, которая впечатляет и может объявить всем соседям на любой улице, по которой вы проезжаете, что сегодня вечер пятницы, и вы и ваши друзья вот-вот переведете энергию с нуля на сто процентов.

Но, видите ли, принять решение обновить стереосистему вашего автомобиля, заменив стереосистему, проще всего. Самое сложное — изменить систему. Вы можете легко запутаться, пытаясь понять , как подключить провода автомобильной стереосистемы , особенно если вы никогда не делали этого раньше, но хотите сделать это своими руками.

В любом случае, нет ничего зазорного в том, чтобы соединить провода самостоятельно. Просто позвольте нам показать, что вы должны сделать это успешно. А теперь возьмите стул, сядьте и сосредоточьтесь, чтобы не испортить весь процесс.

Связанный: Различия между мидбасами и средними частотами

Как соединить провода автомобильной стереосистемы без жгутов проводов

Это не совсем шокирующее или новое явление, что некоторые радиоголовы и автомобильные устройства поставляются без жгута проводов. В других случаях ваша радиоголовка может поставляться со жгутом проводов. Но проблема может заключаться в том, что он несовместим с проводкой вашего автомобиля.

Когда это произойдет, не расстраивайтесь и не думайте, что вам нужно приобрести другую радиоголову или отказаться от звуковой стереосистемы.Причина в том, что вы все еще можете подключить провода автомобильной стереосистемы и наслаждаться звуком радиосистемы.

Да, есть способ установить соединение без жгута проводов, и мы покажем вам, как это сделать. Но сначала вам нужно знать задействованные провода и их функции.

Причина в том, что адаптер жгута содержит смесь нескольких проводов с цветовой маркировкой. Так что, если вы собираетесь успешно соединить стереопровода без жгутов, вам нужно начать с изучения необходимых проводов, особенно если вы впервые пробуете это сделать.

  • Синий провод антенны: этот провод отвечает за управление антенной и сигналом вашей радиостанции. Вы найдете два типа этого синего провода. Первый — это простой синий провод, который отвечает за радиочастоты FM и AM. Другой синий провод имеет белые полосы и отвечает за подключение к частотам FM/AM, а также за подключение к компакт-дискам, мультимедиа и Bluetooth на радио.
  • Оранжевый провод: Вы также найдете два оранжевых провода.По их цвету уже можно догадаться, что они делают. Как солнце с огненно-оранжевым цветом, эти два оранжевых кабеля отвечают за увеличение и уменьшение яркости вашей стереосистемы.
  • Провода питания: Сочетание черных, красных и желтых проводов, которые используются для питания вашего радиоблока. Тем не менее, все три провода имеют определенные функции, которые они выполняют в отношении питания вашего радио. Начнем с того, что стабильность аккумулятора вашего автомобильного радио зависит от желтого провода.Черный провод обеспечивает работу радиостанции, а красный провод включает/выключает радиоблок. Эти три провода работают вместе в унисон.
  • Провода динамиков: это пары проводов, которые используются для динамика стереосистемы. Поскольку они идут парой, их обычно делят на две части. Например, пары проводов без полос являются положительными проводами. Минусовые провода не идут с полосками. Они имеют цветовую маркировку проводов магнитолы . Серые провода подключаются к правым динамикам спереди, а белые провода подключаются к левым динамикам.Правые задние динамики подключены фиолетовыми проводами, а зеленые провода соединяют левые задние динамики.

Связанный: Этапы измерения автомобильных динамиков

Теперь, когда вы знаете провода, их цвета и функции, давайте подключим нашу стереосистему без жгутов проводов.

Выключить двигатель автомобиля:

Выключить двигатель автомобиля так же просто, как вытащить ключ из замка зажигания. Вы предотвратите определенные несчастные случаи, такие как поражение электрическим током.

Совместите провода с цветовой маркировкой:

Теперь, когда вы знаете, что провода имеют цветовую маркировку, сопоставьте провода на вашем радиоприемнике с проводами с аналогичной цветовой маркировкой на автомобиле. Однако, если ваша стереосистема и автомобиль не имеют проводов с одинаковой цветовой маркировкой, обратитесь к руководству, чтобы узнать, какие провода вы соединяете вместе.

Закрепите провода:

Очень важно удерживать провода вместе после их соединения. Вы можете сделать это с помощью пайки или обжима.Чтобы спаять два провода вместе, снимите изоляцию с помощью инструмента для зачистки проводов. Затем расплавьте припой на соединенных проводах с помощью паяльника. Дайте ему остыть и наблюдайте, как ваши провода будут надежно соединены друг с другом. Чтобы предотвратить несчастные случаи, такие как поражение электрическим током, изолируйте соединение с помощью термоусадки. Чтобы закрепить провода с помощью обжима, возьмите обжимной соединитель нужного размера, чтобы скрепить провода вместе.

Монтажный комплект:

После того, как вы успешно скрепите провода, следуйте инструкциям по сборке комплекта.

Связанный: Лучшие комплекты динамиков для самостоятельного изготовления

Подсоедините провода питания:

Пришло время снова подключить красный, желтый и черный провода питания.

Заземление:

Этот шаг необходим для контроля качества звука стереосистемы. Простой способ выполнить заземление — установить соединение между оголенным металлом вашего автомобиля и заземляющим проводом радио.

Подсоедините свободные концы:

Тщательно проверьте все провода, чтобы убедиться, что вы правильно подключили все провода, которые необходимо подключить.

Вот оно! Как подключить жгут проводов для автомобильной стереосистемы в таком простом пошаговом процессе. В противном случае вы можете легко купить автомобильный жгут проводов, прикрепить его, а затем использовать для скрепления стереопроводов.

Связанный: Лучшая настройка автомобильной аудиосистемы для обеспечения качества звука

Жгут проводов для автомобильной стереосистемы (Преимущества жгута проводов) ваши стереопровода и ваша машина со жгутом проводов.

Выделив некоторые из этих преимуществ, вы, вероятно, предпочтете купить жгут проводов для подключения автомобильной стереосистемы, если автомобиль не поставляется с ним. Вот некоторые из преимуществ жгута проводов.

  • Сокращено время установки:
    Если вы следили за процессом подключения проводов без помощи жгута проводов, вы должны иметь представление о том, что я имею в виду. Хотя можно подключить провода без помощи жгута проводов, это, безусловно, займет много времени, особенно у новичков.Затем вам придется сначала узнать значение каждого провода с цветовой кодировкой. Затем вы начнете маршировать с ними с помощью проводов с цветовой кодировкой от вашего автомобиля. Вместо того, чтобы соединять провода по отдельности, жгут проводов сделает это за вас. Следовательно, это сокращает время, затрачиваемое на подключение автомобильной стереосистемы.
  • Избавьтесь от путаницы проводов:
    Если вид спутанных проводов действует вам на нервы, вы серьезно не хотите думать о подключении проводов автомобильной стереосистемы. Причина? Провода выглядели бы слишком загроможденными.Но с помощью жгута проводов точка соединения остается аккуратной и аккуратной.
  • Предотвращает неприятные происшествия:
    Жгут проводов надежно удерживает провода вместе. В результате отдельные кабели защищены от износа, вибраций и т. д. Если бы провода стояли без жгута, они были бы гораздо более восприимчивы к вышеперечисленным факторам. Еще и тот факт, что жгут проводов предотвращает возможное возгорание в автомобиле. Он обеспечивает безопасное соединение проводов и предотвращает их контакт с частями автомобиля, которые могут вызвать возгорание.Не будем забывать, что короткое замыкание маловероятно из-за изоляционного материала, используемого для изготовления жгута.
  • Высокое качество:
    Жгут проводов отличается высоким качеством. Следовательно, вы можете быть уверены, что он будет легко передавать стабильную мощность и сигналы на ваш радиоблок. Вы не будете страдать от плохой передачи сигнала мощности на радиостанцию. Правда о жгутах проводов заключается в том, что большинство жгутов, с которыми вы столкнетесь, вырезаны из высококачественных материалов.Следовательно, вы никогда не ошибетесь, выбрав обычную подвеску, поскольку она по-прежнему будет выполнять высококачественную функцию.

Подробное руководство по подключению проводов автомобильной стереосистемы к жгутам проводов

Теперь, когда вы знаете о преимуществах жгута проводов для установки автомобильной стереосистемы и о том, насколько он облегчает подключение проводов стереосистемы, мы покажем вам, как это сделать. подключите к нему стерео провода.

Если в вашей автомобильной стереосистеме нет жгута проводов, или в вашем автомобиле его нет, или вы по ошибке безжалостно перерезали жгут проводов, не беспокойтесь.Это не означает, что вы обречены навсегда подключать стереопровода без жгута проводов. Вы можете купить прочный жгут проводов, прикрепить его, и вы снова на правильном пути.

Правда о жгутах проводов в том, что разные автомобили подходят для разных жгутов. Следовательно, вам неразумно вслепую покупать случайный жгут проводов на рынке. Вы должны убедиться, что автомобильный жгут, который вы покупаете, идеально подходит для вашего автомобиля.

Если нет, вам, вероятно, придется вернуть его, пока вы не подойдете к своей машине.Тем не менее, если вам не нужно покупать новый жгут проводов, вам не нужно беспокоиться о его покупке. Выполните следующие шаги.

Знакомство с проводами:

К этому моменту вы уже должны понимать цветные коды проводов и их функции. Если вы понятия не имеете, обратитесь к разделу, посвященному подключению проводов автомобильной стереосистемы без жгута проводов, чтобы освежить свои воспоминания.

Подберите ремни вместе:

Итак, ваш автомобиль и стереосистема поставляются с функциональными ремнями безопасности? Повезло тебе.Это упрощает весь процесс подключения. Теперь, вместо того, чтобы пытаться сопоставить отдельные цветные провода вашей автомобильной стереосистемы с вашим автомобилем, жгут представляет собой простую технику. Подсоедините жгут радиоприемника к жгуту автомобиля. Виола! Вы подключили провод автомобильной стереосистемы. Если вы подключаете жгуты впервые, вам следует обратиться к руководству по эксплуатации вашего автомобиля и стереосистеме, чтобы узнать, как лучше всего соединить оба жгута.

Безопасный:

После успешного соединения проводов с помощью жгутов закрепите их на месте с помощью пайки или обжима.

Монтажные комплекты:

Приступайте к сборке монтажных комплектов, следуя инструкциям руководства.

Тест:

Когда все на своих местах, вы почти готовы использовать стереосистему. Проведите тщательную проверку, чтобы убедиться, что вы следовали инструкциям руководства. Кроме того, убедитесь, что вы протестировали стереосистему, чтобы убедиться, что проводное соединение в порядке.

Часто задаваемые вопросы

  • Можно ли подключать стереопровода без жгутов?
    Да, можно.Однако это длительный процесс. Кроме того, если вы не являетесь профессионалом в соединении стереопроводов, вам нужно сначала понять некоторые вещи, прежде чем приступать к соединению проводов. Это одновременно простой и сложный процесс.
  • Что такое автомобильная стереосистема?
    Жгут проводов для автомобильной стереосистемы — это оборудование, которое упрощает подсоединение и подключение необходимых проводов, необходимых для передачи питания или электрических сигналов на вашу стереосистему.
  • Как лучше всего подключить провода автомобильной стереосистемы?
    Лучший способ подсоединить провода автомобильной стереосистемы — это использовать жгут для стереосистемы.Это упрощает процесс подключения, не позволяя вам фактически столкнуться с проводами один на один.

Последние слова

Правильно подсоединив провода с помощью жгута проводов или без него, вы можете установить стереосистему на место. Но будь осторожен. При подключении провода убедитесь, что вы проверяете качество звука стереосистемы.

Вы не хотите, чтобы качество звука сильно терялось при транспортировке из-за неправильного подключения некоторых проводов. Тем не менее, если вы будете следовать пошаговому процессу, который мы выделили для подключения проводов автомобильной стереосистемы , у вас не должно возникнуть проблем ни с одним проводом.

Так как ваши стереопровода теперь прочно скреплены вместе, наполните атмосферу музыкой или любимой программой во время любой поездки — попрощайтесь со скучными поездками.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
