Блок питания компьютера для питания автомагнитолы! | Maks Puzanov

Как использовать блок питания компьютера для питания автомагнитолы?

Практически у всех водителей в салоне автомобиля есть автомагнитола или что-то подобное (ресивер для CD/DVD), и иногда возникает необходимость нестандартных решений для подачи питания на этот гаджет. Как это можно сделать самым простым способом?

Если вы решили попробовать предлагаемый в статье вариант запитки автомагнитолы или ресивера, то, во-первых, естественно, этот гаджет уже у вас должен быть, а во-вторых, необходимо найти компьютерный БП форматов: АТ или АТХ. Последний найти несложно. Для этого есть разные варианты: от уже бывших в употреблении, но рабочих, до новых (если вам не составляет труда потратиться на подобную вещь).

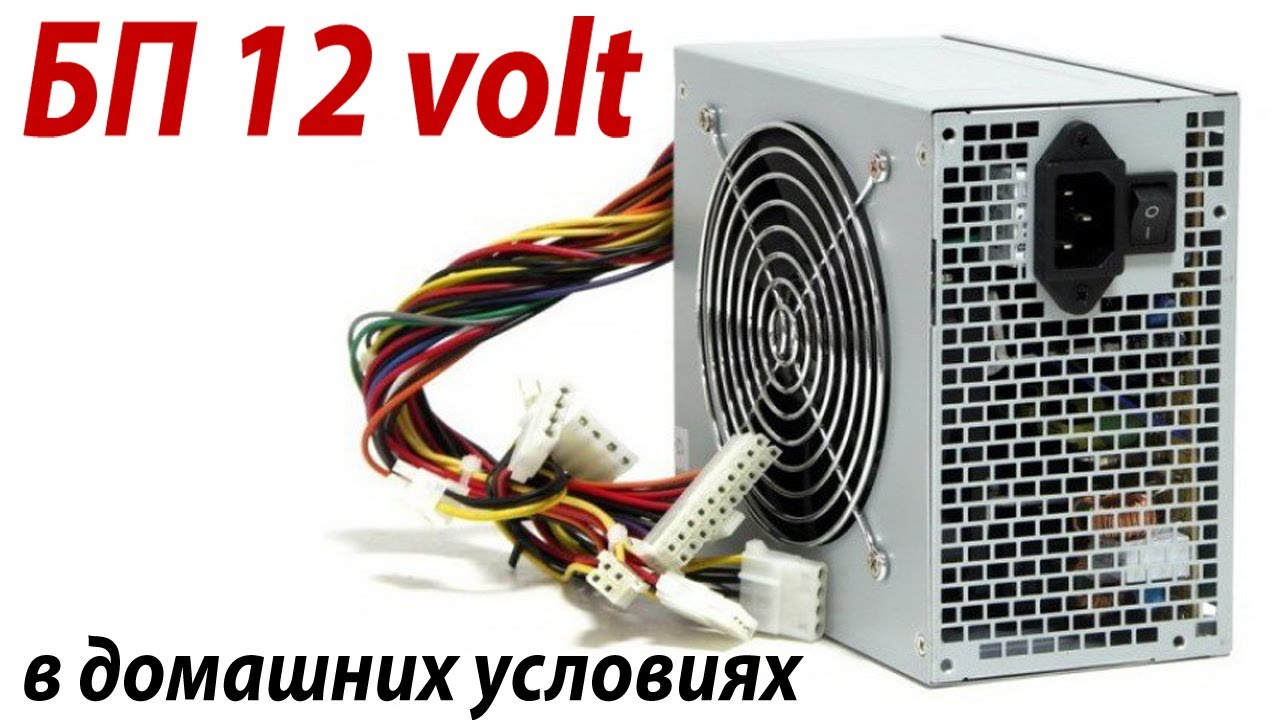

Если у вас где-то лежит старый компьютер с действующим БП, можно демонтировать последний и использовать в своих целях. Можно найти подержанный БП у друзей, знакомых или на барахолке (не бесплатно, конечно). Если есть неисправный БП, который можно починить, то подойдет и он. Перед подключением компьютерного блока питания к магнитоле необходимо проверить состояние источника питания, о чем уже косвенно было упомянуто.

Как подключить компьютерный БП к автомагнитоле?

Это не столь сложная процедура, как кому-то может показаться. Как выглядит компьютерный БП и его провода, видели почти все. От корпуса БП отходит блок проводов в виде большого жгута с разъемами выхода. Провода имеют определенные цвета: желтый, черный, красный… Черные провода — это общие провода или минус. Желтые подают напряжение +12 В. Собственно говоря, только они нам и нужны, остальные не понадобятся.

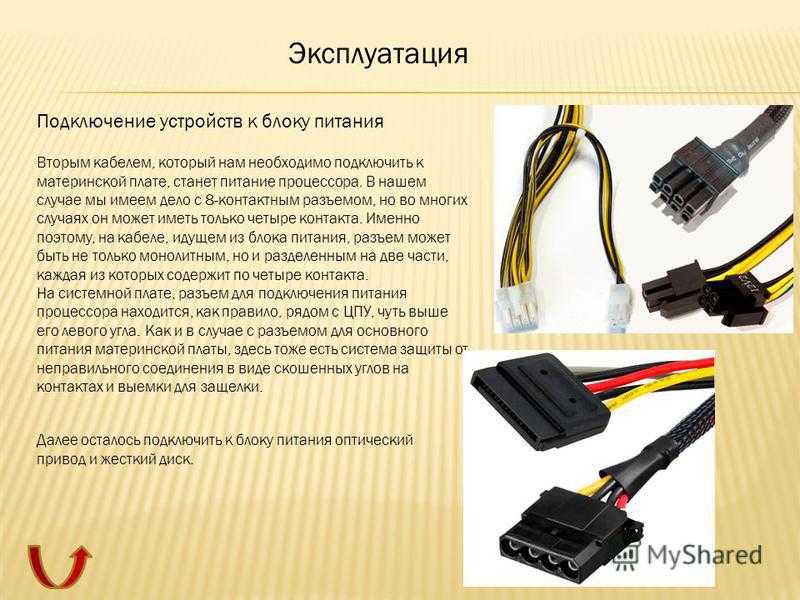

От БП мы берем 12 В и для этого используем один из разъемов: либо MOLEX, либо Floppy. Необходимо откусить от него желтый и черный провод, который, как мы помним, является минусовым. Именно эти провода нужно подключить к проводам гаджета. Но это не все, так как после подключения проводов магнитола будет в режиме standby.

Чтобы добиться нужного результата, нам необходим красный провод у магнитолы, который скручивается с желтым 12-вольтовым проводом. В штатном режиме красный провод подключен к замку зажигания. Таким образом, когда электрическая цепь будет замкнута ключом зажигания, то автомагнитола перейдет в рабочий режим.

Каталог универсальных блоков питания:

как дома осветлить волосы перекисью водорода в домашних условиях

Приготовление составаДля тонких и истощенных локонов следует брать минимальную концентрацию раствора перекиси – 3 процента. Если же у вас объемные и темные волосы, то возьмите более концентрированный 9–12 процентный пероксид.В качестве активатора применяется нашатырный спирт. На 50 грамм перекиси потребуется 5 капель. Для смягчения состава, добавьте в смесь немного глицеринового мыла. Инструменты:Ватные диски;Фольга;Распылитель;Фен;Зажимы;Перчатки;Старое полотенце.Проводить процедуру осветления можно в домашних условиях, в хорошо проветриваемом помещении. Рекомендуем застелить пол полиэтиленовыми мешками для мусора или пакетами, потому что капли перекиси могут осветлить линолеум.Процедура осветленияРазведите препарат поровну с водой, перелейте полученную смесь в бутылочку с распылителем. Если нужно окрасить все волосы, разделите их на равные части и проработайте распылителем, не забывая о корнях.Если же вы желаете окрасить только несколько прядей, то удобнее всего будет воспользоваться ватными дисками. Просто окуните диск в раствор из перекиси и тщательно проработайте прядь, затем заверните ее в фольгу.Процесс осветления длится обычно от получаса, но это опять же зависит от исходного цвета шевелюры. Чтобы не прогадать, посмотрите через полчаса на несколько прядок, и, если устроит цвет, можно смывать состав с головы. Для уменьшения времени вы можете воспользоваться термообработкой, завернув локоны в фольгу и просушив их феном в течение 10–15 минут.

Смойте пероксид прохладной водой или , воспользуйтесь бальзамом или маской для волос, нанеся средство на пряди не менее чем на 15 минут. Процедуру можно повторить, но не ранее, чем через 2 недели, чтобы не ухудшить состояние локонов., Как осветлить волосы перекисью водорода в домашних условиях Использовать концентрированный раствор нужно только после изучения мер предосторожности., Осветление волос в домашних условиях перекисью водорода не теряет актуальности на протяжении десятилетий..

Как магнитолу подключить к блоку питания


Как подключить магнитолу дома к сети в 220 В или через блок питания от компьютера

Старый автомобильный проигрыватель или радиоприемник пригоден для использования в качестве источника звука в бытовых условиях. На части устройств применены 4 канала для коммутации акустики, что позволяет построить домашний кинотеатр. Перед тем как подключить магнитолу дома или в гараже, следует подобрать трансформатор, позволяющий подать требуемое напряжение на клеммы оборудования.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения.

Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Важно обеспечить правильное соединение кабелей, поскольку при ошибочной полярности оборудование сгорит.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Как подключить магнитолу от стационарного блока питания

Внешний блок питания для автомагнитолы делается на основе готового изделия, позаимствованного от ноутбука или бытовой техники. Рекомендуется использовать детали, рассчитанные на подключение оборудования мощностью 150-200 Вт и выше. Для подсоединения потребуется отрезать штатный разъем или изготовить переходник, позволяющий подсоединить проигрыватель через блок питания 12 Вольт. Точки соединения кабелей оборудуются разъемами или соединяются пайкой с последующей изоляцией стыков.

Как подключить к компьютерному блоку питания

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора.

Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

Как подключить к 220 через зарядное устройство

Запитать автомагнитолу от сети 220 В можно через устройство для заряда аккумуляторных батарей, дающее на выходе постоянный ток напряжением 12В. Имеющиеся штатные кабели подсоединяют к магнитоле (с соблюдением полярности). Если в конструкции устройства предусмотрен корректор силы тока, то он выкручивается в максимальное положение. Недостатком конструкции является перегрузка встроенного трансформатора и диодного моста, приводящая к перегреву элементов и выходу зарядного блока из строя.

Как подобрать блоки питания для автомагнитолы

Блоки питания для автомагнитолы

Блоки питания для автомагнитолы очень важны. Конечно же, АКБ справляется со своим делом вполне удачно, подавая питание на магнитолу. С другой стороны, аккумулятор быстро садится и приходится его каждый раз заряжать. Если же сделать блок питания от компьютера для автомагнитолы, то это решит разом несколько проблем.

Подключение автомагнитолы к блоку питания компьютера

Прежде,чем перейти к делу, надо иметь под рукой саму автомагнитолу и компьютерный блок питания (подойдет как формат АТ, так и АТХ).

Примечание. Блок питания компьютера не обязательно покупать. У каждого дома можно найти груду компьютерного железа, в число которого входят и старые блоки.

Если быть точными, то блок питания можно найти тремя способами:

  • Вытащить из старого компьютера, который давно не используется;
  • Приобрести на рынке б/у радиотоваров за сущие копейки;
  • Починить неисправный блок от компьютера.

Подключение к блоку питания компьютера автомагнитолы

Как починить неисправный блок

Сделать это несложно, если следовать указанным ниже инструкциям:

  • Пробуем включить блок питания.

Примечание. Как правило, большая часть бывших в употреблении компьютерных блоков вполне рабочие, но имеют определенные дефекты, такие как пониженное напряжение на одном канале или отсутствие напряжения на каком-либо выходе.

  • Если старый блок питания после включения запустился (вентилятор заработал), то все равно нужно отключить устройство, разобрать корпус, выгрести всю пыль. Не помешает также демонтировать печатную плату и провести осмотр контактов (может где-то пайка сорвалась). Все обнаруженные дефекты надо будет исправить;

Блок питания 12в для автомагнитолы

  • Другой способ «оживления» блока питания подразумевает принудительную разрядку высоковольтных конденсаторов электролитического типа входного выпрямителя. Чтобы это дело осуществить, надо резистор (100-200 кОм) подключить параллельно конденсатору на несколько секунд.

Примечание. Крайне запрещается держать резистор голыми руками, так как можно получить удар током, хотя и легкий, но вполне ощутимый. Держим специальным пинцетом или каким-нибудь другим инструментом.

  • Немаловажное значение придаем конденсаторам выходных выпрямителей. Обращаем внимание на то, не вздуты ли они, не имеют ли разрыв засечки. Если такое есть, конденсаторы меняем на новые;
  • Некоторые советуют покрасить старый блок, какой-нибудь аэрозольной краской.

Подключение автомагнитолы к компьютерному блоку питания

Разница между этими двумя блоками заключается в следующем:

  • Как правило, блоки питания АТ выходных напряжений и дежурного блока на 5 вольт не имеют. Если подключить такой блок, то на выходах плюс 12/плюс 5/минус 12/минус 5 сразу же появится напряжение;
  • Блоки АТХ наоборот оснащены дежурным источником питания на 5 вольт. Этот источник работает постоянно, пока сам блок подсоединен с 220 В. Зато в данном случае на выходах блока напряжение не появляется, пока не замкнуть зеленый и черный провод на основном выходном разъеме.

Примечание. В принципе, можно и на данном блоке сделать так, чтобы напряжение сразу же поступало на выходы после включения. Для этого между зеленым и черным проводами ставится перемычка.

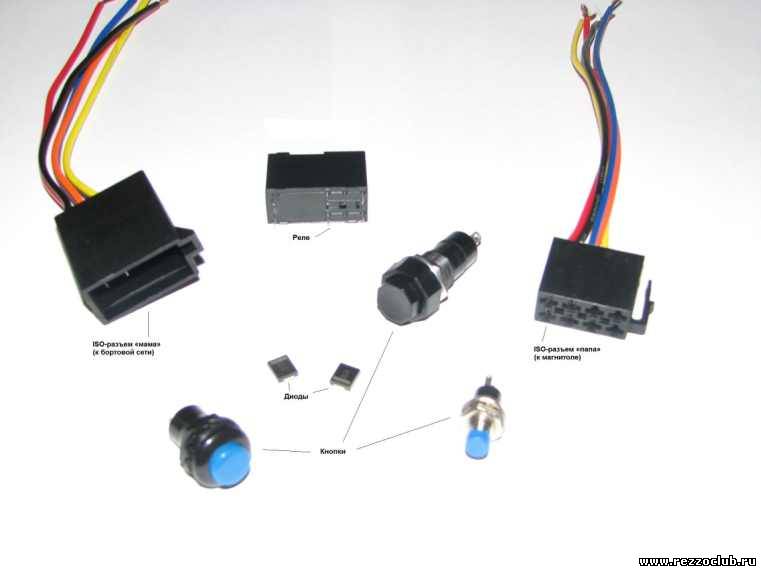

Подключение к автомагнитоле

Примечание. Перед тем, как начинать подключение, блок питания нужно всегда проверять. Если есть какие-то проблемы, то меняем его или доводим до рабочего состояния.

Начинаем:

  • Находим жгут проводов в блоке питания с выходными разъемами. В этом жгуте есть провода черного цвета, которые обозначают минус. Желтые провода подают напряжение в 12 вольт. Что касается остальных проводов, то они при этом подключении не нужны;
  • Берем из блока провод на 12 вольт и дорабатываем разъемом Molex или Floppy;
  • Черный и желтый провода соединяем с питающими проводами головного устройства.

Примечание. Стоит отметить, что выходной канал на 12 вольт довольно мощный. Он способен дать ток в 8-10 Амп, что само собой и разумеется.

  • Автомагнитола, как правило, имеет три провода питания, но главными остаются черный и желтый. Первый – это минус, а второй – 12 вольт.

Примечание. Отметим сразу, что только лишь соединив эти провода питания с блоком питания или АКБ, магнитолу никак не включить. Дело в том, что так задействуется только дежурный или «спящий» режим.

  • Для того, чтобы осуществить подключение, надо найти еще красный провод, обычно маркируемый как АСС. Его надо скрутить вместе с желтым проводом и вывести на замок зажигания.

Примечание. Как только автомобилист повернет ключ в замке, автомагнитола перейдет из дежурного режима в рабочий. На дисплее головного устройства засветится подсветка.

БП своими руками

Какой нужен самодельный блок питания

Блок питания можно собрать и полностью самостоятельно. Он будет работать от сети 220 вольт. Таким образом, через него можно будет подключать автомагнитолу и слушать музыку в собственном гараже, не мешая соседям. Первоочередной задачей станет получение из 220 В розетки постоянное напряжение со значением 14 В. Вроде все понятно, но с другой стороны автомагнитола с динамиками и полной громкостью – это очень электропотребляемое устройство. Амперов тут нужно как можно больше.

Примечание. Получается, что самодельный БП должен держать постоянное напряжение в 14 В и при этом быть способным выдавать силу тока в несколько Ампер, необходимую для нормальной работы всей акустической системы.

Чтобы осуществить эту идею, достаточно поменять стабилизатор ма LM350 или 338. Первый выдает силу тока в 3 Амп, а второй – в целых 5 Ампер!

Простой сетевой блок питания на 220 в

Внимание. Все стабилизаторы обязательно должны ставиться на радиаторе, чтобы не сгореть от перегрева. Это обязательное условие, даже учитывая то, что в дотащите пишут о проведенной защите от КЗ и перегрева. Как говорится, доверяй, но проверяй. Лучше заранее застраховаться, ведь если случайно коротнет, то полетит ко всем чертям микросхема и транзисторы вместе с ней.

Итак, приступим:

  • Находим будущую заготовку под плату;
  • Снимаем оттуда все лишнее: микросхемы, конденсаторы и т.д.

Примечание. Если на найденной плате имеются рабочие 4 диода, размещенные слева внизу, два конденсатора и радиатор вверху справа, то их снимать не надо.

  • Диоды должны быть КД203А, хотя можно и другие, лишь бы выдержали проходящую сквозь них силу тока;
  • Что касается конденсаторов, то один из них должен быть на 2000мкф, а другой – на 100мкф.

Примечание. Отметим сразу, что конденсатор надо выбирать согласно следующему принципу: чем по больше он по емкости после диодного моста, тем лучше. Кроме того, отдельное внимание обращаем на напряжение. Стараемся выбрать такие конденсаторы, которые бы способны были работать в цепях до 50 Вольт.

  • Подборка мощного трансформатора – следующий этап в работе. Ни в коем случае нельзя ставить трансформатор от радиоприемника или различных китайских игрушек, а также от другой мелкой аппаратуры. Трансформатор должен быть полноценный и с хорошими габаритами.

Примечание. Определить, подходит данный трансформатор или нет, можно по паспортной информации. Где больше всего витков в трансформаторе, там и есть первичная обмотка, которую надо соединить с 220 В и измерить напряжение на вторичных обмотках: должно быть в пределах 15-25 Вольт.

  • После этого остается подобрать микросхему. Учитываем то, с какими колонками будет работать самодельный блок питания. Если динамики небольшие, то микросхему можно взять на 3 Ампер;
  • Ставим стабилизатор, для которого надо мелкозернистой наждачной бумагой подготовить посадочное место на плате. Просто берем шкурку и зачищаем;
  • Стабилизатор обрабатываем теплопроводящей пастой КПТ-8;
  • Ставим его на радиатор, используя зажим;
  • Берем паяльник и спаиваем всю схему, используя метод навесного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы. Если на выходе получается 13,7 Вольт, то это вполне хватит для раскачки пары небольших колонок.

  • Соединяем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный – на корпус.

Приведенная выше инструкция даст возможность своими руками подобрать или сделать блок питания для автомагнитолы. Полезно будет посмотреть тематический видео обзор или фото – материалы. Цена блока питания от компьютера, как и было сказано выше, невысокая и его можно найти даже дома, в груде ненужного железа.

Блок питания для автомагнитолы

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз – ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами  простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Итак, наша главная задача – получить из переменного напряжения 220 Вольт, которое у вас в розетке,  постоянное напряжение в 14 Вольт.  Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет “кушать” силу тока в несколько Ампер. По моим замерам среднее значение – это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.

Следовательно, нам надо создать такое устройство, которое бы  держало напряжение в определенном диапазоне – то есть от 13 и до 14 Вольт и выдавало приемлемую  силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема  ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317 – может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 – может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 – может выдать в нагрузку  ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных  блоков питания потребуется мощный диодный мост. Поэтому лучше взять  диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.



Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220—–>15-25 Вольт.  Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше.  У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю,  не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен 😉

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается  в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами  прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и  приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок.  Про то, почему проседает напряжение, можно почитать в статье  работа трансформатора.

Я сделал таких 4 блока питания. Один  блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных,  напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон – это посторонний звук, который мешает звучанию. А наш блок питания имеет  на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный 😉

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Глянуть и купить можно по этой ссылке.

Инструкция как подключить магнитолу к компьютеру через блок питания

(Пока оценок нет) Загрузка…

Довольно часто встречающиеся на авто форумах вопросы — как подключить магнитолу к компьютеру через блок питания, как подключить бортовой компьютер к магнитоле и тому подобные пытливые мысли автовладельцев, персональных компьютеров и автомобильных проигрывателей, сначала вводят в ступор. А затем вызывают не поддельную гордость за соотечественников, пытающихся совместить несовместимое.

Схема

Не перевелись еще Левши на земле русской! Но вот только понимания вопроса не наступает. Да и как понять необходимость совмещения двух компьютерных устройств в одно? Ведь современная авто магнитола (мультимедийная система) сама по себе является бортовым компьютером, выполняющая все его обязанности. А подключение проигрывателя к домашнему ПК, тоже как бы мало обоснованно. Но оставим данные смысловые недоразумения для других исследований и просто переформулируем интересующий многих вопрос. Который в правильном варианте, выглядит следующим образом — как подключить магнитолу к блоку от компьютера! Конечно и здесь возникают не которые вопросы, но ответить на них достаточно просто. Итак.

Зачем подключить магнитолу через компьютерный блок питания?

По непроверенным утверждениям, достаточно часто авто магнитолы превосходят по качеству звучания домашние акустические системы. И заменяя на своем автомобиле вполне исправное головное устройство на более продвинутое в техническом плане, не которые владельцы находят ему применение дома. Честно говоря, такие действия также вызывают сомнения по ряду вполне объективных причин. А вот подключение магнитолы через блок питания старого компьютера и использование ее в качестве звуковоспроизводящего устройства с разнообразных носителей (usb — карты, CD – дисков) и форм подключений (разъем aux и т.д), на даче или в гаражной мастерской, вполне реально.

Какой блок питания (БП) подойдет для подключения магнитолы и усилителя?

Из большого количества возможных вариантов, для подачи питания на авто проигрыватель эксплуатируемый отдельно от автомобиля, лучше всего подойдет компьютерный блок питания АТ или АТХ. По следующим причинам:

  • Обладает совместимым с магнитолой выходным по мощности источником тока.
  • Имеет принудительное охлаждение (кулер).
  • Легкодоступен как отдельный прибор и т. п.

Что касается последнего пункта, то блок можно:

  • Взять от старого ПК.
  • Приобрести б.у на радио рынке.
  • Починить неисправный.

Оборудование и инструменты, необходимые для подключения

  • Автомобильный проигрыватель.
  • Компьютерный источник питания.
  • Динамики.
  • Набор проводов нужного сечения и длины.
  • Паяльник.

Этапы проведения монтажных работ

Прежде всего следует проверить работа способность обоих приборов. При обнаружении не значительных неисправностей и деталей, починить их. Очистить БП от пыли и проверить качество пайки контактных групп.

Затем удаляем (отрезаем) стандартный разъем формата DIN, через который осуществлялось подключение магнитолы к легковому автомобилю.

Зачищаем окончания проводов и подключаем аппарат к компьютеру.

В качестве переходника используем разъем блока питание через который использовался для присоединения жестких дисков ПК.

Запускаем блок через разъем питавший материнскую плату ПК. Для этого, находим провода черного и зеленого цвета и перемыкаем (замыкаем) их. Таким образом мы подаем напряжение во всю энергосистему. Соответственно при раз соединении, обесточиваем ее.

Если на БП имеется включатель, то очень хорошо. В противном случае его следует установить и провода (зеленый — черный) запаять.

Далее собираем акустическую систему нашего импровизированного музыкального центра. То есть изготавливаем установочные короба для динамиков. В качестве материала можно использовать упаковочные картонные, фанерные коробки. Или же корпуса от других колонок подходящие по размерам динамиков.

Вставляем динамики в предназначенные для них посадочные гнезда и подключаем к автомобильной магнитоле через четыре оставшихся провода.

Подключаем полученную конструкцию к бытовой электросети 220 Вольт и проверяем ее работу.

При возникновении мелких недостатков исправляем их по ходу эксплуатации акустической системы.

Подключение флеш (USB) накопителей и сабвуферов

Подключение USB – карт и сабвуфера (усилителя низкочастотных звуков) к самодельной (частично) акустической системе собранной из автомобильного проигрывателя и блока бесперебойного питания персонального компьютера, вообще не вызывает вопросов. Но все же. Практически все автомобильные приемники последних поколений (8-10 лет), за исключением совсем древних моделей (которые и выбросить не жалко), оснащены USB разъемами и входными/выходными гнездами для подключения дополнительного оборудования (в том числе и низко частотных усилителей звука).

В случае не совпадения по форме заводского и подключаемого разъема, следует воспользоваться переходным шнуром. Специально выпускаемым для таких целей и продающийся по вполне доступной цене соответствующих по направлению (радиотехнические товары) торговых точках.

Как можно понять из предложенной нами инструкции, самостостоятельно подключить магнитолу к блоку питания компьютера не составляет большого труда. Зато в результате вы получаете качественный, современный музыкальный центр для использования дома, даче или гараже. И при этом решаете вопрос, куда приспособить ненужную магнитолу и старый компьютер. Видео инструкция о том, как подключить магнитолу через блок питания компьютера.

Connect Car Stereo Computer Power Supply

Первым шагом является проверка выхода вашего источника питания. Это означает, сколько ватт выдает ваш блок питания, чтобы включить вашу систему.

Это важно, как мы увидим позже в этом видео, потому что в большинстве видео это не упоминается, и важно знать, сколько проводов нам нужно для подключения от нашего блока питания к автомобильной стереосистеме.

Следующим шагом будет полная схема блока питания.Это означает, что когда мы включаем его, он включается. Или, когда мы выключаем его, он выключается.

Для этого нужно соединить зеленый провод с одним черным проводом. От любого блока питания идет только один зеленый провод. Итак, вам просто нужно сделать какой-то мост, как я сделал здесь в качестве примера. Опять же зеленый, с любым черным проводом.
$nbsp;
Далее, как я упоминал ранее, в зависимости от того, сколько ватт выдает ваш блок питания, вам нужно отрезать от других кабелей Molex от вашего источника энергии желаемые желтый и черный провода.

Как мы видим здесь, я отрезал два желтых и два черных кабеля от двух кабелей Molex… это два черных и желтых кабеля.

Также я отрезал два черных и желтых провода от кабеля Molex, который подает питание на ЦП. В итоге во всех 4 черно-желтых провода этого блока питания.

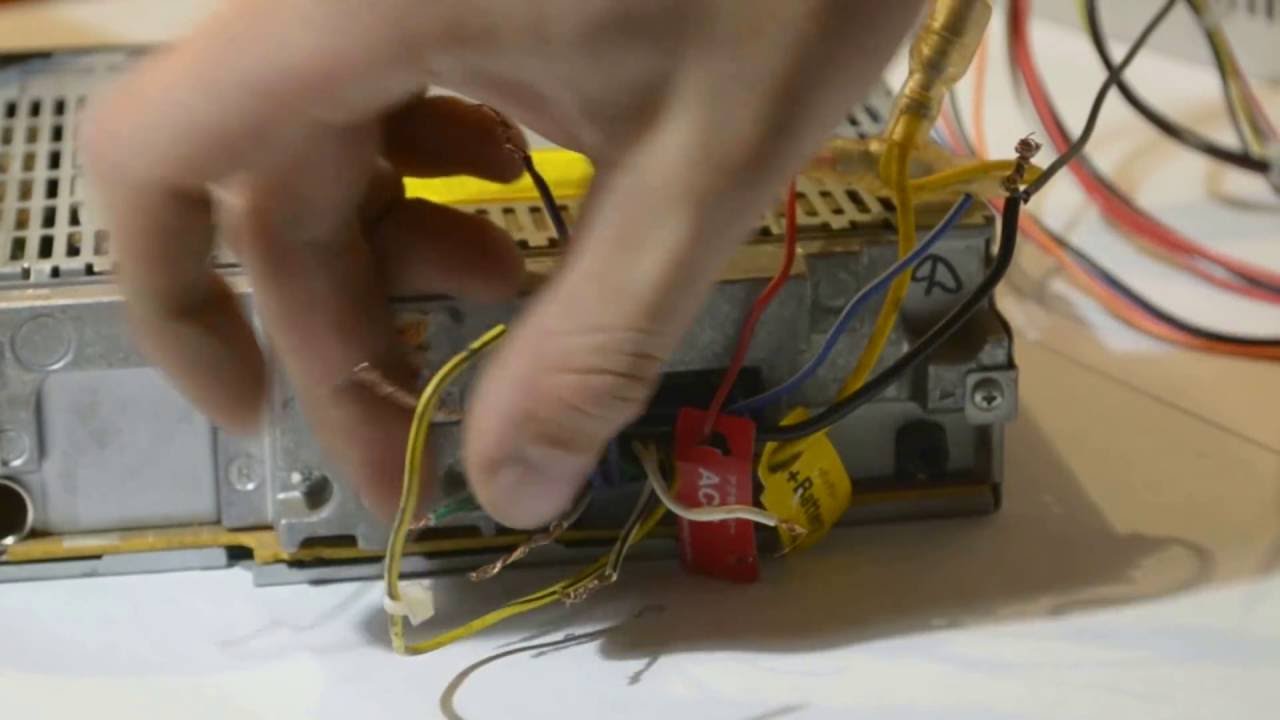

Далее от автомагнитолы нужно соединить между собой желтый, красный и если вдруг у вас есть какой-то другой кабель, например оранжевый провод с предохранителем на нем, то нужно соединить их все как один.

И все они подключатся ко всем желтым. Провода на 12 вольт.

То же самое относится к черному проводу, идущему от автомобильной стереосистемы или любого другого компонента, например, магазина для проигрывателя компакт-дисков.

Все они будут связаны с неграми. Общий, заземляющий провода. Итак, желтые от блока питания — это 12 вольт, которые должны быть подключены к желтому, красному и другому аккумуляторному кабелю, если таковой имеется, от автомобильной стереосистемы. И все черные провода от вашей автомагнитолы со всеми черными блоками питания.

Connect Car Stereo Computer Power Supply

Лучшие продукты Apple Mac, которые можно купить за деньги.

ls канал

3

Блок питания для автомобильного радио (обновлено большим количеством фото)

Итак, я наконец закончил. Это был довольно прямолинейный проект и хороший способ убить полтора часа и два стакана пива. Еще раз, целью этого было отключить автомобильный радиоприемник от блока питания и подключить его к моему компьютеру для музыкальных целей.

Теперь первое, что я сделал, это разложил все свои части и придумал план. У меня была магнитола SONY — CDX-F7715X, которую я вынул из разбитой машины (

), провода и два старых динамика Radio Shack от старой акустической системы.
Вы увидите, что в коробках есть 6,5-дюймовые динамики. Это потому, что оба твитера взорвались, и они лежали у меня два месяца назад, поэтому я поменял их. Фотографии были сделаны на мой телефон AT&T Tilt 2, так что извините за плохое качество.

Блок питания пришел от этого компьютера, я не помню, сколько ему лет, и его общая выходная мощность составляет 250 Вт.


Следующим в списке было решить, какие провода от блока питания я буду использовать. Нужно было всего два. Один желтый на +12В и черный провод на массу. Я решил взять его с конца цепи молекса без видимой причины.


После того, как я его вынул, я подумал, что было бы неплохо проверить, будет ли он работать. Я соединил зеленый провод с черным проводом с помощью скрепки, и о чудо, вентилятор начал вращаться.

Закончив с блоком питания на данный момент, я обратил внимание на свой старый жгут проводов для магнитолы.Когда я некоторое время назад вынул его из своей машины, я в основном пошел РАМБО с ножницами, поэтому я попытался немного почистить его и показать, какие провода мне нужно использовать.
На жгуте этой магнитолы всего 15 проводов.
Красный — питание 12 В
Желтый — зажигание
Черный — заземление
Оранжевый/белый — диммер
Синий — пульт дистанционного управления антенной
Голубой — пульт дистанционного управления усилителем
Синий/белый — пульт дистанционного управления антенной
Серый и серый/черный — правый передний динамик
Фиолетовый и Фиолетовый/черный — правый задний динамик
Зеленый и зеленый/черный — левый задний динамик
Белый и белый/черный — левый передний динамик
Другой жгут, который был подключен, предназначался для подключения к стандартной акустической системе в моей машине.Кстати, это был Nissan Sentra GXE 1999 года выпуска Limited Edition.




Я замотал все провода дистанционного управления не потому, что не собираюсь в ближайшее время подключать усилители, а провода задних динамиков я замотал, потому что решил, что они мне не понадобятся… или я так думал. ..

После того, как я снял жгута, я зачистил провода динамиков.

Увидев, что я хочу использовать его для воспроизведения музыки с компа, я откопал старый провод два к одному и воткнул его в свой компьютер, а другой конец во вход aux на задней панели магнитолы.



После всего этого дело дошло до соединения и заклеивания черной лентой. Это была та часть, где было выпито больше всего пива, так как это было очень утомительно. Желтый и красный провод от жгута был подключен к желтому к блоку питания, т.к. провод зажигания и питания требуют 12 вольт. Черный цвет на жгуте был соединен с черным на блоке питания, поэтому теперь позаботились о питании. Далее следует подключение динамиков, которое было довольно простым.Если вы попытаетесь это сделать, просто убедитесь, что вы не перепутали провода, так как это может привести к короткому замыканию.



Я бы назвал эту часть сборки началом четвертого квартала. После подключения динамиков я включил систему, и она работала без сбоев. За исключением того, что динамики Radio Shack не воспроизводили высокие частоты. Это раздражало, потому что прослушивание Classical Trinidad Tan Music было бы полным дерьмом, если бы дхантал отсутствовал. Чтобы решить эту проблему, я решил подключить два моих твитера Soundstream SST-05 к соединениям задних динамиков радио.Это имело огромное значение.


После того, как они были вставлены, я вставил жгут обратно в магнитолу, запустил блок питания и начал играть музыку. Единственное, на блоке питания нет переключателя, поэтому, удерживая скрепку для бумаг, он остается включенным, а вынимая скрепку, все выключается. Это легко исправить с помощью простого переключателя. Мне не хотелось его вставлять. Для меня это звучало прилично для гетто-сфальсифицированного мода. Если кто-то захочет сделать это в будущем, не стесняйтесь. Это очень просто и заставляет вас выглядеть круто, когда у вас на столе работает работающее автомобильное радио.



Схема подключения Ender 5 pro.
4. Во-первых, схемы распиновки иногда представлены с точки зрения подключения вилки. Он контролирует громкость каждого звукоснимателя и даже может получить все три. пдф. 1. Минимальный рекомендуемый диаметр отверстия для жгута проводов: 1. 2. Также добавлена ​​функция защиты от перегрева, обеспечивающая более безопасную рабочую среду. Схемы подключения Установка и подключение системы] * 11 JERON. comBuy на международном уровне: https://www. О проводке 3 Ender Fan Схема подключения шагового двигателя Ender 3 от d17kynu4zpq5hy.Библиотека проводки 3 5 мм jack. 022 мкФ, но не стесняйтесь экспериментировать с другими значениями, чтобы найти свой личный фаворит. Цепь в Сильверстоуне, по-видимому, в попытке вымогать дополнительные деньги у людей за проводные адаптеры, обеспечивающие 3-фазные 4-контактные розетки в паддоке, которые использовались в следующие выходные. 2 Список деталей для принципиальных схем Airtronic S2 и Airtronic M2 28 5. Скопировать постоянную ссылку. Прежде чем проводить электропроводку в вашем доме, необходимо составить подробную схему электропроводки, чтобы спланировать ваши розетки, выключатели, освещение и системы безопасности, которые показывают, как они будут подключены. Электрик Чертежи электрических цепей и электрические схемы Молодежь изучает профессии Навыки 3 Наглядная диаграмма: схема, представляющая элементы системы с использованием абстрактных, графических рисунков или реалистичных изображений. 3 2 ЭЛЕКТРОННЫЕ СИСТЕМЫ,ИНК. Эта бесшумная материнская плата оптимизирована по схеме, эффективно решает проблему нагрева. КОНЕЧНЫЕ СТОПЫ X-STOPY-STOPZ-STOP Максимальное расположение C и NO на переключателе может варьироваться. III. Он раскрывает части Search: Ender 3 Fan Wiring. Версия Ender 5 Pro/Plus. Привет всем, я новичок в сварке паутины.Обожмите 3/8-дюймовую клемму с наконечником для каждого провода и подсоедините красный провод к положительному полюсу батареи, а черный провод к … Поменяйте местами электрическую схему. Теле® 2 хамбакера. Схема проводки Allis Chalmers, 6-вольтовая катушка, от AL. На жгуте проводов двигателя она может быть использована для . Серия ГК ССТ. Наша прошивка Unified 2 настроена на использование распиновки проводов 3+2 по умолчанию, но есть также опция под названием CREALITY_V42X. 3. Войдите в систему. Ender 3 Noctua/Quiet Collection⠀на Thingiverse (Зеркало здесь).io_0 зарезервирован для PanelDue, который будет показан позже. pro 725-5541 725-5553 725-5566 725-5563 предупреждение о проводке conrhol s*aul0 или вся схема подключения для 3-фазного питания с катушкой номер детали производителя: «‘011400 yd15400 y022400 yd30400 входящий источник питания ll u 13 нет для y022 km3 контакты 21 и 22 заменены на km3 контакты 61 5 13n0 3l2 513 21nc 312 5l3 bfx1020 bfxioii 14 22 2t1 4t2 rf38 rf38 тепловой 7 3D-принтер на материнской плате $39. один регулятор тембра среднего звукоснимателя.От администратора, 1 июля 2018 г. Genmitsu 3018-Pro 5. Обновлены электрические схемы, включая отслеживаемые датчики присутствия. (2) Добавить в корзину. Обновлено 9 месяцев назад Джорджем Введение. Спасибо что подметил это. Поиск и устранение неисправностей электрической системы Осветительная мачта Allmand Night-Lite PRO II 1. С помощью такого иллюстративного руководства вы сможете с легкостью устранять неисправности, предотвращать и завершать свои проекты. Разъем проводки прицепа — 7-контактный, конец прицепа. Выберите схему, которая больше всего похожа на сценарий, в котором вы находитесь, и посмотрите, сможете ли вы подключить свой переключатель! Это может показаться пугающим, но это не обязательно.Единственная разница в том, что гнездо на конце 22691S прикручено, поэтому его можно легко заменить. Схема подключения. Ассортимент схемы подключения снегоуборочной техники вестерн. Без нагрузки: Между положениями 9 и 10 чаша блендера полностью отключена от контура. штыревой конец кабеля пульта управления в гнездовой конец удлинительного кабеля. Осмотрите часть экструдера нити сзади (куда вы вставили красный/черный/желтый), там должна быть еще одна заглушка. Страдания на самом деле в том, что все машины разные.· 2г. На приведенной выше диаграмме показана нумерация контактов для разъемов XLR «папа» и «мама» при виде спереди и сзади. Убедитесь, что штырьки микрофона на радиостанции соединяются со штекером микрофона. Качественный 3D-принтер. HSS в стиле Ibanez — 1 том, 1 тон [Coil Tapped] PBass Standard. Просто доска. 3:17 Страница | 11 Сборка угловой щетки – подробная схема деталей A . ⠀ ; Крышка/решетка вентилятора 80 мм Здесь вы можете настроить собственную решетку вентилятора, которую можно распечатать! ⠀ Получил креатив 4.Выровняйте ремень так, чтобы один его конец проходил над зубчатым шкивом в экструзионном узле (Е), а другой — над натяжным роликом в узле натяжения ремня (К1). Проводка Nema L14 30r, а также проводка L5 30p с вилкой переменного тока. Соедините рекомендуемый кабель удаленной антенны Alpha 1294C (22AWG, многожильный и экранированный) максимальной длиной 10 футов с соответствующим образом обрезанным антенным кабелем, используя стандартные электрические методы. 5 Ом. Задние динамики для этого поколения имеют размеры 5″ x 7″ и вмонтированы в боковые панели. Схемы подключения t6 pro smart 5 33-00324—04 Тепловой насос 3h/2c с дополнительным электрическим нагревом, двухтопливный, 2h/1c: тепловой насос m36909b Тепловой насос 3h/2c с дополнительным электрическим нагревом.A-4 КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — Как ЧИТАТЬ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Показана цепь каждой системы от предохранителя (или плавкой вставки) до земли. О вилках, соединителях и розетках NEMA Turn-Lock. Размеры шкива LS Serpentine Kit 81200. Я получил электронные письма и личные сообщения с вопросами о «Групповых покупках» и рекламных акциях. (Конечный провод пистолета всегда будет иметь 120 В. Я сделал то же самое со схемой подключения Mule FXT и решил поделиться ею. 5-дюймовый кроссовер Flo-Pro, AirDog II DF165 с носком бака, удаление, усиление TD-Max. контроллер, удлинительный шланг OPS, жгут проводов свечей накаливания, манометры Glowshift Maxtow, болты давления наддува и подачи топлива, обновление кабеля аккумуляторной батареи 2/0, комплект для перемещения PMD, в бампере, присадки к топливу Optilube. хотите как способ закончить ваши проекты.Не все провода, показанные на листе проводки или на схеме проводки, будут присоединены к блоку предохранителей, поскольку некоторые из них находятся в полиэтиленовых пакетах (эти провода будут добавлены позже). облачный фронт. Эта опция является отдельным обновлением для Ender 5 PLUS, просто подключите ее, и вы можете начать печатать. В любом случае, я использовал линейный преобразователь и подключил его к проводам динамика правой задней двери. Каждый компонент должен быть установлен и связан с различными частями определенным образом. Деталь № 61558 – КОМПЛЕКТ ЖГУТА ПРОВОДОВ ПЛУГА, 12-КОНТАКТНЫЙ U, количество.Это очень важно для настройки устройства с вашей системой отопления, вентиляции и кондиционирования воздуха или печью. 00. №4. Схемы подключения стереосистемы Dodge; 1983 Dodge 400 1982 Dodge 400: 1986 Dodge 600 1985 Dodge 600 1984 Dodge 600: 1989 Dodge Aries 7-контактная схема подключения прицепа с тормозами схема с тормозами. Каждое электрическое устройство состоит из различных частей. Эти указания по применению предназначены для предоставления основных рекомендаций по подключению сети RS-485.Я приобрел Campbell Hausfeld Pro180, который нуждается в ремонте. В лучшем случае это запоздалая мысль. После долгих исследований и разработок первой системой звукоснимателей Maton AP4 стала система звукоснимателей AP5-Pro, которая недавно заменила APMIc, и многие считают ее таковой. 61550-1 WESTERN PRODUCTS, P. DB9 также известен как 9-контактный разъем D-sub, DB-9, DE-9, последовательный разъем, разъем RS232 или нуль-модемный разъем. Gearbest. Присоединен 31 марта 2013 г. 3-сторонняя установка — Беспроводной встраиваемый в стену диммер Caséta ® PRO с пультом дистанционного управления Pico ® Сопряжение диммера и пульта дистанционного управления Pico 17 Нажмите и удерживайте кнопку «Выкл.» на диммере 0 5 10 15 6 сек.7661). Энтони, 28 января 2022 г. Электропроводка. Питание подается на дверной замок и контроллер Kisi Pro. 5 Электрика 5.5 материнская плата больше не выпускается) Драйвер TMC2225 супер тихий. Благодаря широкому набору символов схемы подключения и встроенным шаблонам создание схемы подключения никогда не было таким простым. Необходимые домашние электрические чертежи и планы этажей. Блок питания показан вверху, а земля внизу… Нужна схема подключения для грузовика chevrolet w4500 2000 года с системой дуэлей двигателя 5 7 gmc 2005 основная электрическая схема carfusebox 2007 w series chevrolet n isuzu 250 npr w3500 hd nqr w5500 nrr sel символы pdf Бесплатный предохранитель на 10 а, который питает датчик температуры одометра и влияет на внешний вид задней части 98 4500… Подробнее » Схемы подключения термостата Lyric T6 PRO WIFI показывают, как правильно подключать различные версии термостата Lyric T6 PRO.• Проверьте электропроводку, чтобы убедиться, что она соответствует инструкциям по установке и схемам электропроводки. Я думаю, что провод номер 3 и провод 4 являются центральным отводом, и не понимаю, почему сопротивление между 1 и 3 соединением не составляет половину этого соединения 1 и 2. С этими диаграммами ниже это избавит вас от догадок о проводке. Сейчас я полетал на нем в режиме FPV за пределами видимости с… я пытаюсь припаять 6-контактный, но 5-проводной на Midland 248xl, так как кто-то заменил его на другой cb, какие номера проводов, т.е. 1 это цвет… Как Установите концевые выключатели в свой Genmitsu 3018 Pro только с ЧПУ.Возможно, вам потребуется найти провод определенного цвета и его точное местоположение. Двигатель 5L использовался в приложениях Axiom, Rodeo, Trooper, Vehicross V6. Схема подключения 3-х фазной 5-контактной вилки. У меня есть 92 tracker pro 17 evinrude 50, только что получил его. Мне нужна схема проводки для освещения, насосов и прочего, а также сколько насосов и сантехники. Туннельное зрение означает смотреть через соломинку на расстоянии 10 футов, вы можете помочь, спасибо, Рэй. 3 5 мм схема штекера про проводку bd 5762 female jack стереонаушники блог.Схема зажигания/стартера. Правильная проводка для RS-485. Один вход/выход для управления (оранжевый провод: ШИМ или программный ШИМ) Один вход/выход для Zmin (белый провод: концевой упор/Z-датчик), заземление и питание +5 В. Станок, который идет от основания Ender 5 Pro, очень четко обозначен, и схема в инструкции так же хороша. Drive Pro вышел в 2007 году. Ранее я писал о том, что решил не списывать со счетов свою любимую Кали после удара сзади. 2 Жгут проводов 30 5. Обожмите открытый конец стыкового соединения с проводом, идущим к вторичной лампе указателя поворота, которую вы обрезали на шаге 4.3 марта 2011 г. Советы по подключению прицепа Предоставлено вам компанией erailer. Проложите жгуты проводов в кузове (подробнее см. «Схема проводки кузова» на стр. 5). Около 3 проводов Ender Fan 1 день назад · О любых ошибках или упущениях можно сообщать в отдел маркетинга запчастей Roadranger, Eaton Corporation, P. Всем привет, у меня проблема с генератором переменного тока c3500 1996 года. ЭЛЕКТРИЧЕСКИЙ ЗАПУСК 18-25 л.с. 1973-76 гг. Схема подключения системы контроля доступа к двери. Реле стартера Gunge от Brook Reams. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.Сообщения. Хотя это может быть нетипично для проводки, с которой вы столкнетесь в своем уличном удилище или гоночном автомобиле, она иллюстрирует, как должна выглядеть хорошо продуманная схема проводки. Если жгут когда-нибудь. Creality Ender-5 Pro Руководство Книга 20 страниц. Чтобы найти схему для конкретного продукта или системы, воспользуйтесь раскрывающимся меню ниже. Видеооборудование 8 ГГц, TM1000, барометрический высотомер, GPS и Guardian для стабилизации. Электронная книга Raider J Электросхема. это специальный микрофон. -Brett Описание: Мотор дергается при ускорении и неровном холостом ходу 5.Схема подключения обычно дает примерное представление о взаимном расположении и согласовании устройств и . ИНФОРМАЦИЯ О ЭЛЕКТРИЧЕСКИХ СХЕМАХ PRO ОТНОСИТСЯ К НАШИМ ПРОДУКТАМ И МОЖЕТ ПРИЧИНИТЬ . Присоединился 1 апреля 2013 г. 1996 K3500 6. 8kb: Скачать: Isuzu Pickup 4×4 EFI Fuse Box Wiring Circuit. Скорее всего, он сможет предоставить вам дополнительное оборудование, например токопроводящую ленту, отвертки, гайки для проводов и т. д. На его задней панели есть стяжные блоки для поддержки, а провода выведены из… Купить нити, 3D-принтеры, детали и полимер у https://3dprintingcanada.Важно подключить заземляющий провод перед подключением 16-контактного разъема и подключением кабеля аккумулятора! 1. 3. *Примечание*: The Viki 1. 5. 28 ноября · Программируемый термостат Honeywell для дневного режима с подсветкой имеет простой интерфейс и предлагает отдельное программирование для рабочих дней и выходных. Руководство по принтеру Ender-5 Это руководство предназначено для стандартного принтера Ender-5. схема подключения индекс название описание страница aa распределение питания frc 3 ab распределение питания frc 4 источник питания переменного тока, защита цепи 3/4 (ef 5 ad источник питания, защита цепи 4/4 (ef 6 ae заземление 7 af пуск и зарядка 8 .7 для меня). Начало обсуждения · №1 · 7 декабря 2017 г. Поражение электрическим током может привести к серьезной травме или смерти. м. Привет, я пытаюсь перемонтировать активный бас PJ (серия Aria Pro II magna). На данный момент мне понравилась эта схема, и она работает хорошо. Я ищу руководство по ремонту для моего полуприцепа International Pro Star 2011 года, не могли бы вы помочь. Загрузчик установлен (ISP/USB). Снова включите питание на панели автоматического выключателя. ® (011394xxxx) стр. 4 из 6 3 февраля 2021 г. — pr5854 — ред. Руководство Чилтона по схемам электропроводки двигателя и возраста, 1970–1975 гг. Высокопроизводительные системы зажигания легковых автомобилей: проектирование, сборка и установка — это полностью обновленное руководство по пониманию автомобильных систем зажигания, от устаревших точек и конденсаторов до современных управляемых компьютером систем без распределителя и от костно-стоковых систем до сильно модифицированных.com будет ситуация, когда обычный участник (не поставщик или производитель) лично собирает заказы от других участников. Есть два варианта подключения BLTouch к существующей проводке вашего Ender 3: если у вас есть паяльник, вы можете соединить провод. GENERAL WIRING BOOK-5-позиционный селекторный переключатель-1Volume-1Tone-1Jack 5WAY селекторный переключатель JACK VOLUME B500K TONE GND A500K GND GND GND GND GND GND БЕЛЫЙ ЖЕЛТЫЙ КРАСНЫЙ.LUTRON1 (588. Прицепы должны иметь как минимум ходовые огни, указатели поворота и стоп-сигналы. Диаметр отверстия цилиндра этого двигателя был равен 3. Схема подключения является визуальным представлением электрической цепи или системы. Корпус трехходового клапана с BSPP внутренняя резьба Узел управляющего шарика Узел привода с кабелем V4044F1000 с концевым выключателем SPDT … Pro Comp Suspension может позволить себе предоставить такую ​​гарантию, поскольку продукция производится на заводе Pro Comp в Сан-Диего, Калифорния, в соответствии со строгими производственными стандартами.1kb: Скачать: Map_sensor_wire_diagram%202 Схема подключения Isuzu Ftr. UNTIL HOLD Индикаторы состояния мигают 18 Нажмите и удерживайте кнопку «Выкл.» на пульте дистанционного управления. Индикаторы мигают три раза 0 5 10 15 6 сек. Я нашел один пост на Reddit с такой же проблемой на Ender 3, и это было просто неправильное размещение провода. 30 июня 2020 г. Натяните ремень в направлении, указанном красной стрелкой влево, и используйте шестигранный ключ в качестве рычага, чтобы протолкнуть ремень вокруг шкива. 2-литровый двигатель — это шестицилиндровый двигатель объемом 256 кубических дюймов. Книга схем проводки A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 LMH 2 уровня B2 L1 FU 1 460 VFU 2 L2 L3 GND h2 h4 h3 h5 FU 3 X1A FU 4 FU 5 X2A R Включение питания Дополнительно X1 X2115 V 230 В h2 h4 h3 h5 Дополнительное подключение Трансформатор с электростатическим экраном FU 6 OFF ON M L1 L2 1 2 STOP OL M START 3 START START FIBER OPTIC .7-контактная схема подключения прицепа с тормозами — 7-контактная схема подключения плоского прицепа с тормозами, 7-контактная схема подключения трейлера с тормозами, 7-контактная схема подключения прицепа с тормозами. Каждая электрическая схема состоит из различных частей. Электрик пытается снова запустить его, и ему нужны схемы подключения холодильника, системы отопления и т. д. Переключатель 5 Нагрузка 18A MAX Переключатель 2 Нагрузка 18A MAX Переключатель 1 Нагрузка 18A MAX Switch-Pro SP8100 100A Схема подключения силового модуля 1. Dodge Ram 2500 Электросхема от ww2.5-позиционный переключатель Vol 250K Tone 2 250K Tone 1 250K GND GND Подключение к мосту Земля к выходному разъему + черный к земле Черный к земле Черный к земле МОСТ СРЕДНЯЯ ШЕЯ. Эта схема проводки CAT5 и схема перекрестного кабеля научат установщика, как правильно собрать кабель CAT-5 с разъемами RJ45 для обычных сетевых кабелей, а также перекрестных кабелей. Мне нужно было купить плату адаптера PIN 27 и кабель, который разделяет оригинальный 5-контактный кабель CR-Touch на 3-контактный кабель и 2-контактный кабель.Подсоедините ЧЕРНЫЙ провод заземления к хорошему заземлению автомобиля, рекомендуется отрицательная клемма аккумуляторной батареи. Шаг 2: После определения типа разъема USB, используемого на обоих концах, запишите схему контактов этого разъема. 0 3Ø ЭЛЕКТРИЧЕСКИЕ СХЕМЫ 1Ø ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Схема ER9 M 3~ 1 5 9 3 7 11 Низкая скорость Высокая скорость U1 V1 W1 W2 U2 V2 TK TK Тепловые перегрузки ДВУХСКОРОСТНОЙ ПЕРЕКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ ЗВЕЗДА/ТРЕУГОЛЬНИК M 3~ 0-10 В 20 В 415 В перем. тока 4- Схема выходов 20 мА IC2 M 1~ 240 В переменного тока, 0–10 В Схема выхода IC3 M 1~ 0–10 В 4–20 мА, 240 В переменного тока Выходы Эти схемы актуальны на момент публикации.Sainsmart 3018 pro cnc machine mysweety max engraver 3000mw проводка дома и концевые выключатели оптическая установка датчиков концевого упора на мой последний. На диаграммах с 1968 по 1972 год показаны стандартные световые индикаторы и дополнительные полноразмерные разъемы на печатной плате. Концевой выключатель Cnc 3018 Pro, установленный Les Kaye Thingiverse. Хотя нам нравится Ender 5 Plus, мы также любим тишину! Узнайте, как модернизировать Ender 5 Plus с помощью бесшумной платы для более тихой 3D-печати. После того, как вы сделали крепление и проводку, последнее, что нужно сделать, это прошить кастомный Marlin для Ender 3 с включенным BlTouch.6. 2 и В4. Около 3 проводов Ender Fan На схемах проводки современных транспортных средств обычно показан короткий отрезок заземляющего проводника, заканчивающийся этим символом «заземление шасси»: Вот изображение ковша фары FC-170. Одно является зеркальным отражением другого. Вики 2. 4200. Судя по видеороликам YT, которые я недавно смотрел, рецензенты обычно говорят, что принтер Plus лучше, чем принтер Pro. ком. Электросхема Додж Рам 2500. 1,2 провода = 0. Сегодня сделал тоже самое! Редактировать: вместо этого у меня была подключена одна из осей (x или y, я забыл).4 схема двигателя в комплекте с описанием изображения, пожалуйста, найдите нужное изображение. О. Модем 4550 . 31b мостовая секция am pro ii tele пулевидный конец 7718250000 31c мостовая секция am pro tele reverse 7710421000 . Узнайте, как подключить термостат Honeywell Lyric T6 PRO. Схема подключения Tele® Схема подключения Les Paul® Схема подключения Strat® Провод с наибольшим сопротивлением (K) к мосту, с наименьшим сопротивлением к грифу. 41 ГГц nVidia GTS 250 — 1 ГБ Inventor Pro 2018 Подсоедините оголенный провод заземления к зеленому винту (заземления).Компоненты схемы показаны в виде упрощенных форм, а контактные и сигнальные контакты расположены посередине устройств. Связанные руководства для Creality Ender-5 . Если газонокосилка не издает никаких звуков, когда вы пытаетесь ее запустить, я подозреваю, что проблема с электричеством. Схема подключения светодиодов T8 (с балластом и стартером) 1) Удалите оригинальную люминесцентную лампу T8 Это схема аудиосистемы высокого класса. В MicroTech мы считаем, что лучшее место для НИОКР — это гоночная трасса и в ближайшее время […] Установка зонального клапана системы водяного отопления: В этой статье описывается, как подключить зональные клапаны отопления.Для получения дополнительной информации, пожалуйста, свяжитесь с представителем службы поддержки клиентов. Ответить T5 SE 140. Windows 10 x64 -16GB Ram Intel i7-6700 @ 3. На этой странице можно скачать диаграммы для различных звукоснимателей и предусилителей. Средний горшок становится основным тоном для всей гитары. Какой именно и какого он цвета, зависит от . Покупка этого кабеля была. Не подвергайте принтер сильной вибрации или неустойчивой среде. 3Mb: Скачать: Электрические схемы International Navistar, CF500, CF600.Не удается найти участников в … 12 августа 2006 г. Panucatt Viki 2. Трейлер Easy Wire. Только начинаю устанавливать свой sno pro 3000 на свой 00 Dodge 1500. Схема соединений — это простое визуальное представление физических соединений и физического расположения электрической системы или цепи. Технические характеристики двигателя Ford 4. Пример проводки Следующий пример проводки взят из полутерминированного жгута, который поставляется с приборными панелями 553-116 и 553-117. Эта статья представляет собой обзор 3D-принтера Creality Ender 5, более поздней продукции бренда.Камеры серии Pro и камеры серии Value имеют провода разного цвета, поэтому каждая камера имеет собственную схему подключения. 3 Принципиальные схемы Airtronic 29 5. 7 Pro Серия GK SFB Серия GK SFB Pro Серия GK SFV Серия GK SFV Серия GK SJA Серия GK SPR Серия GK SCP Серия Pro Серия GK SLP Серия GK SLP Серия Pro GK Серия SSG . У меня есть заводское руководство по обслуживанию Ram 1500 DT на компакт-диске от Ram Tech Authority, которое я купил. 2016 · У меня есть 92 tracker pro 17 evinrude 50, только что получил, мне нужна схема подключения фар, насосов и эверинга, плюс сколько.Чтобы обеспечить питание и подключение к ним, к проводам тягача подключаются провода. 47 сообщений. Прошивка отличается для Ender 3/Pro, Ender 3 V2. S-S-S, 1V, 2T, 5-позиционный переключатель. Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии. Мы прилагаем электрические схемы и инструкции по установке для большинства моделей зональных клапанов и многозонных контроллеров, а также описываем особые проблемы с проводкой, которые могут возникнуть, если вы смешиваете разные типы, марки или модели зонных клапанов отопления на одном и том же водяном нагреве (горячая … 7 Схема проводки штепсельной вилки Стандартная проводка* Назначение Цвет провода TM Парковочный огонь Зеленый (+) Питание от аккумуляторной батареи Черный RT Правый поворот/стоп-сигнал Коричневый LT Левый поворот/стоп-сигнал Красный S Электрические тормоза прицепа Синий GD Заземление Белый A Аксессуар Желтый Это самый общая (стандартная) схема подключения для вилок RV и та, которая используется сегодня основными производителями автомобилей.Все схемы включают полный базовый грузовик (внутреннее и внешнее освещение, моторный отсек, стартер, системы зажигания и зарядки, датчики, жгут проводов под панелью приборов, задний зажим и т. д.). Он показывает, как электрические провода соединяются между собой, а также может показывать, где приборы и компоненты могут быть подключены к системе. Все, что нам нужно, это красный/черный (+ и -). Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. Этот файл проекта и руководство предназначены для SainSmart 3018 Pro.Подсоедините кольцо к контакту № 5. Добавить в список желаний Добавить к сравнению. Цвета зеленый, розовый, оранжевый и черный. cad поддерживается, (pro/e) шкала doc тип отделка поверхности, если не указано иное 3-й угол код продукта лист схемы подключения r 8732em описание клемм 1 выход 2 выход 3 импульс 4 импульс 5 двунаправленный 1 6 двунаправленный 1 7 двунаправленный 2 8 di/do 2 9 dc , ac n/l2 10 dc , ac l1 ae rtc1063699 e. Стриппер для проводов. Чтобы подключить новый разъем (разъем RJ45) к IP-камере Hikvision, обратитесь к схемам ниже. Проводка концевого выключателя Grbl.5 Ом 1, 3 провода = 2. СХЕМА ПОДКЛЮЧЕНИЯ ОСИ Z. Вызывной видеодомофон можно подключить только к трансформатору переменного тока. Закажите руководство по монтажным схемам Scott Drake большого формата Pro для вашего Mustang 1964-1973 годов в CJ Pony Parts! Эти исчерпывающие руководства по электромонтажу от Скотта Дрейка содержат множество электрических и иллюстрированных схем, а также цветовые коды и схемы. Для 2D-схем и электрических схем Autocad. … Вот основная схема подключения стандартного 3-контактного разъема XLR, используемого в аудио для микрофонов, воспроизводящих устройств, внутренней связи и т. Д.Во-первых, провода. Проводка BLTouch подключается к материнской плате Ender 3 путем сращивания с разъемом Z Endstop. Путеводитель датирован 08-17. Шаг 6. полная схема подключения схема подключения бесплатная схема подключения В этом приложении мы рекомендуем множество категорий о схемах подключения автомобиля. Это приложение информирует и подробно объясняет схему подключения для Toyota Hilux Vigo, а также содержит информацию о том, как ремонтировать или решать проблемы в Toyota Hilux. Vigo cars Особенность приложения: — Бесплатные приложения. Дело не в том, что Pro — плохой принтер, просто Plus намного лучше.3 Жгут проводов с ADR (только 24 В) 31 5. Проводка Curtis 2000 sno pro . Я закончил тем, что соединил ленточный кабель для ЖК-дисплея и взял сигнал для зуммера, чтобы управлять сигналом, отправляемым на BlTouch. Поскольку у каждого сервопривода есть свой номер, BLTouch будет управляться. Преимущества обновленных полных комплектов для прямой экструзии. Это длинный пост, но я надеюсь, что эти пункты будут информировать и обучать любого, кто думает о покупке схем подключения USB Ram 1500 от Ram Tech Authority, и, возможно, побудит к знающему и полезному ответу или два.gif: 106. На нем показано следующее: Шаг 5: На конце жгута питания со стороны батареи снимите 8-дюймовую черную внешнюю оболочку, обнажая два отдельных провода (красный и черный) и зачистите 1/4 дюйма от каждого провода. 35011978. Viki 1. Более поздние руководства будут посвящены более продвинутым обновлениям функций, таким как установка альтернативной … Silent Board с драйвером TMC2208 для Ender 5 PLUS. Мотор №56133 Насчет артикула помпы не подскажу. Особенности: Подходит для Ender 3/Ender 3 Pro/Ender 5/Ender-5 Pro. Основание представляет собой изогнутый опорный кронштейн (нижний опорный кронштейн), который размещает держатель катушки параллельно боковой части рамы.Найдите файлы для печати этого разделителя здесь как «New Creality (без редуктора . Выберите правильное входное напряжение, соответствующее вашей местной сети (230 В или 115 В). Из-за обновлений программного и аппаратного обеспечения и различий между моделями новые версии могут не указываться в этом руководстве. Включите радиочасы или свет в розетку. Если вы хотите установить автомобильную стереосистему и сэкономить время, вам понравится наше руководство по проводке стереосистемы Dodge. Schneider Electric. pdf: 2. Товар №1430. qxd 20/11/2015 11:37 AM Стр. 6 Схемы подключения International Navistar Pay Star.About 3 Wiring Ender Fan Схемы подключения гитарных хамбакеров, на которых показаны цвета проводов начала и конца обмотки катушки, магнитная полярность катушки и синфазная проводка хамбакера стандартной серии для самых популярных в мире гитарных и басовых хамбакеров, включая: Anderson, Bare … Car Relocation Kit Размеры 81201 и 81202. Просмотрите электрические схемы для балластов 10-0091, 10-0127, 10-0136, 10-0137, 10-0155, 10-0201, 10-0210 ниже или загрузите лист спецификаций балласта в формате PDF, который включает спецификации балласта , фотографии, типы ламп и электрические схемы.Многим кажется, что самая страшная часть современной замены двигателя — это жгут проводов. Если вы не используете наш подвесной жгут MS3-Pro, вам потребуется подключить 6-контактный разъем вручную. Приобретите комплект жгута проводов Pro-One в J&P Cycles, поставщике запасных частей и аксессуаров для мотоциклов, с бесплатной ежедневной технической поддержкой. 60 долларов. строительные работы. Материнская плата 6VE1W 3.7 поставляется с малошумным драйвером TMC2225 с низким уровнем децибел, благодаря которому уровень шума при работе принтера не превышает 50 дБ.Примечание. Эта новая модернизированная бесшумная материнская плата в настоящее время не поставляется предварительно установленной на Ender 5 PLUS. 5 Ом 5, 6 проводов = 0. M (D-образный). BLTouch подключается к плате SKR Mini, как показано на рисунке ниже. Мы также предоставляем типы вариантов, а также тип книг для просмотра. Содержание этой диаграммы полностью или частично защищено авторским правом и … Для получения более подробной информации, пожалуйста, проверьте таблицу в конце этого документа. 1998-2004 Isuzu 3. Запрошена помощь Установка датчиков концевого упора на мой китайский 3018 Pro t6 pro электрические схемы 5 33-00323—02 3h/2c тепловой насос с электрическим дополнительным нагревом, двухтопливный, 2h/1c: тепловой насос m37353 3h/2c нагрев насос с электрическим дополнительным подогревом.Я подключил радарный датчик и штекер, но провода не совпадают, поэтому мне нужна распиновка проводки для моей машины, для адаптивного круиз-контроля. А это невозможно, т.к. Тем временем обратитесь в службу технической поддержки: телефон: +1 (718) 816-8112 (с понедельника по пятницу с 11:00 до 15:00 по восточному поясному времени) или по электронной почте: [email protected] (вид сзади — это конец, с которого вы припаиваете) Вот соединения на каждом контакте: Контакт 1: Экран / Земля. 4-контактный разъем по существу имеет 4 провода (красный аудио, желтый видео, белый аудио и провод заземления не защищен).Ender-3 — это полный комплект 3D-принтера от Creality3D, в котором есть все, что вам нужно, с теми же размерами, но предварительно просверленные отверстия имеют другое расположение. В этой серии руководств описан процесс обновления стандартного Ender 3 Pro с помощью Duet Maestro, от проводки до настройки прошивки и основных шагов настройки. 5 с Рабочая частота ≥ 40 кГц Тип защиты IP20 È Стандарты, стр. 2 Схемы подключения и примеры установки, стр. 5 PC T5 PRO lp, 14 – 35 Вт Высокоэффективные T5 и компактные люминесцентные лампы TC-L (КЛЛ) T5 TC-L боковое крепление Данные для заказа Тип Артикул Для светильников с 1 лампой Plow Схема жгута проводов Western Snow Plow Western Snow Plow – Western Unimount Схема подключения.В нем использовался гидравлический блок E-58H до 2014 года, когда E-72 стал стандартным. Это руководство предназначено для 3D-принтеров Ender 3 Series. 2. Когда я использую Ender 3 Pro 1. Конец банды Середина банды. Схема подключения Azteeg X3 V2. Заданный теплый старт ≤ 1. Проверьте это положение, а также убедитесь, что наконечник не сломан и не согнут. … CR-10/Схема подключения/Материнская плата/CR-10 Схема подключения материнской платы. Meyer Touchpad Control Harness Diamond 15764 Square Plug. S ТЕП — DIR -EN. мы ездили на нем последние пару лет, но решили, что он будет хорош… Isuzu Engine TF SERIES 6VE1 3.КОНЕЦ: ЧЕРНЫЙ СНАРУЖИ: КРАСНЫЙ ВНУТРИ: ЗЕЛЕНЫЙ СНАРУЖИ: БЕЛЫЙ ВНУТРИ: ЧЕРНЫЙ СНАРУЖИ: БЕЛЫЙ ВНУТРИ: ЧЕРНЫЙ СНАРУЖИ: КРАСНЫЙ ВНУТРИ: ЗЕЛЕНЫЙ S НАЧАЛО: БЕЛЫЙ КОНЕЦ: ЧЕРНЫЙ. 3 А 250 Вт. 1. О 3 Схема подключения мостового крана Ender Fan Demag. com или позвоните по телефону 800-298-1624 для получения экспертной помощи. Мы стараемся отвечать на большинство писем на следующий рабочий день. Цветные схемы проводки премиум-класса Получите схемы электропроводки премиум-класса, доступные для вашего автомобиля, которые доступны онлайн прямо сейчас. Приобретите полный набор полных схем электропроводки, чтобы вы могли иметь полный онлайн-доступ ко всему, что вам нужно, включая схемы электропроводки премиум-класса, расположение предохранителей и компонентов, ремонт информация, информация об отзыве завода и даже TSB (технические… электрические схемы.Схема подключения дает физическую схему соединения, в отличие от принципиальной схемы. Maton AP5-Pro ​​Complete Pickup SystemСвойства и преимущества AP5-Pro ​​• Индивидуальная плотная упаковка компонентов означает, что вся схема находится на одной печатной плате. Я пытаюсь сделать ls swap и хочу использовать этот блок предохранителей. Если у вас возникли проблемы с электричеством в вашем Dodge, вы можете воспользоваться моментом и проверить кое-что самостоятельно. 7Мб: . 16 января 2021 г. 2 Процедура проверки целостности цепи Проверка целостности должна проводиться при неработающем двигателе.27. 300 долларов. 5, но я не могу обновить marlin 2. 1 Быть главным евангелистом Сделать 3D-принтер высшего качества Посмотреть и скачать онлайн-руководство Creality Ender-5. 23 марта 2021 г. · Схема подключения. 03. TX = белый, MOD = красный, REC = синий, экран = оплетка, общий = черный. У обоих есть 3. Но обычно при использовании MIDI-кабелей мы можем предпочесть внешний вид штекера. Таким образом были подключены все концевые выключатели профессиональных станков с ЧПУ. просто ответ. Я просмотрел Reddit и обнаружил, что Ender 3 — отличный принтер начального уровня, который не сломит банк.Вилка настроена на 12 проводов, но используется только 4. Вот фотогалерея о ford f150 5. Если вы заменяете или восстанавливаете части малого двигателя на газонокосилке, снегоуборщике или другом внешнем силовом оборудовании, основные Схемы или электрические схемы наших систем генераторов переменного тока доступны в наших руководствах ниже: Руководство по замене двигателя / генератора переменного тока. Page 1 Принтер Ender-5 Plus Стать главным евангелистом Путеводитель Сделать высококачественный 3D-принтер Это руководство предназначено только для стандартного Ender-5 Plus.- ОБРАТИТЕ ВНИМАНИЕ, что номера контактов обращены к концу штекера разъема (а не к концу, в который входят провода). Инструкции по проводке. 3D-принтер Creality Ender-3 Pro | Идеальный домашний 3D-принтер оснащен более широкими креплениями по оси Y, более надежным фирменным блоком питания. Материнская плата 7 вместо 1. Используйте выброшенный кусок оболочки кабеля, чтобы завершить процесс. Позже я сделаю преобразователь с вилкой и добавлю однофазную розетку на конце. Перейти к файлу. 5 AU-03-20039 Торцевая пластина щетки 1 6 AU-03-20041-72 Ремень длиной 72 дюйма 4 L5 30 Схема подключения вилки.Поддержка автоматического выравнивания BL-Touch и датчика накаливания. СХЕМЫ УСТАНОВКИ Система 24 В На следующей схеме показаны необходимые принадлежности/кабели, необходимые для подключения троллингового двигателя 1 к системе 24 В. Нужна электрическая схема 2015 Pro RMK 800 | Форумы СноВест. Схема подключения Раптор 3018. Эти изображения были взяты с сайта BIGTREETECH GitHub. Если ваш автомобиль не оснащен работающим жгутом проводов прицепа, существует ряд различных решений, позволяющих обеспечить идеальную… Схема подключения Campbell Hausfeld / Maxus Pro 180.Теперь у меня есть Anycubic Photon Gary Castle: прочный A8, который легко исправить, A6 лучше, но немного меньше, но с лучшей физикой гентри. Независимо от того, ищете ли вы трансмиссию для тяжелых или средних условий эксплуатации, у Eaton есть трансмиссия, которая вам нужна. Благодаря более чем 100-летнему успеху в дорожных и внедорожных приложениях Eaton® является мировым лидером в области трансмиссии автомобиля. Strat® Standard — 3 сингла. Схема подключения Suzuki Raider J будет очень полезна, если вы действительно поймете, что на самом деле используется в этой публикации.С помощью прилагаемых стяжек-молний закрепите проводку на корпусе в указанных местах. Схемы электрических символов, часть соленоида мотора наземного насоса шасси. Почти все 3D-принтеры Creality используют одну и ту же плату, а SKR Mini E3 V2 — это простое обновление для них. можно использовать другие блоки питания. Если ваш блок питания имеет маркировку S-360W-24-L, в наборе будет работать включенная кнопка. Что такое схема подключения? Схема соединений — это простое визуальное представление физических соединений и физической схемы, связанной с электрической системой или цепью.Номера 2-3-4-5, с фиолетовыми, бело-синими, зелено-фиолетовыми и фиолетово-зелеными проводами. 45 сообщений. Если вы не видите схему подключения, которую ищете, на этой странице, посетите мою страницу Sitemap для получения дополнительной информации, которая может оказаться полезной. Мы дополнительно платим за типы вариантов, а затем за тип файла . Выпрямите провода. 4 Принципиальные схемы блоков управления 32 5. Мы в MicroTech считаем, что лучшее место для исследований и разработок — это гоночная трасса и вскоре после […] Поиск: Ender 3 Fan Wiring. 92 фото · 1423 просмотров.(Поскольку в комплект 3D-принтера Makeblock Constructor I не входит платформа с подогревом, вам не нужно подключать… ПИЛЫ SP213h30A / SP2S20h30A — РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ДЕТАЛЯМ — РЕД. ниже, используйте первые 5 контактов и игнорируйте остальные. Надеюсь, вы найдете это полезным. Июль 04, · Я немного отредактировал диаграмму, и ее можно найти ниже. В итоге моя разводка выглядит так: Конечный упор Creality коммутаторы имеют только два провода для сигнала и земли, но порты ввода-вывода Mini 5+ имеют 5 контактов, поэтому нам нужно быть осторожным, чтобы использовать правильные.совместимые модели t6: th6320u2008 1 общий дополнительный. УСТАНОВИТЕ зачищенный конец второй проволочной перемычки (из позиции 5 … Как подключить кабель Ethernet 8 шагов с иллюстрациями Wikihow. Раздел 3 — Страницы 16-20 — ПРОФЕССИОНАЛЬНОЕ ОБСЛУЖИВАНИЕ: Поворотная проводка с использованием пуска, контроля кражи или управления направлением Раздел 4 — Страница 21 – Простое включение/выключение, только монитор – без управления Особенности Раздел 5 – Страница 22-24 – Пример подключения – Field Commander с Pro Service на Valley и Zimmatic End Towers Это отличная помощь в трудной ситуации.3-контактные разъемы XLR являются стандартными для аудиоприложений линейного уровня и уровня микрофона. Схема подключения дверного открывателя для частей genie intellicode genie pro 88 manual pdf Схема системы Aladdin для подключения винтового привода genie. 1 Проводка нагревателя 28 5. Конденсатор, подключенный к регулятору тона, является типичным конденсатором тона. 6kb: Скачать: … Стандарт подключения 3-контактного разъема XLR. Схема цветового кодирования кабеля Ethernet Распиновка rj45 showmecables com Простая проводка с разъемом категории 5e Обжимайте свои собственные кабели и перекрестите Как сделать сеть категории 5 категории 5 ws guide tia eia 568a 2 пары для устройств vga over Gigabit xs5 xs6 cat6 568b и 8 шагов категории 8p8c от eltima roland … Общий процесс: 1.5-мм штекерный разъем на одном конце и 5-контактная розетка DIN 180 ° на другом конце. Создайте схему подключения с помощью EdrawMax. 4 типа USB-A через провод. Перед выполнением любых работ проверьте проводку. Заработало все, кроме фары, заднего фонаря и ручек с подогревом. Получите бесплатную доставку, кэшбэк 4 % и скидку 10 % на некоторые бренды с членством Riders Plus при покупке комплекта жгута проводов Pro-One (номер по каталогу 400909) от J&P Cycles. Схема подключения прицепа и монтажный жгут проводов 5-ходовые части лодки плоские 40 схем северные техасские огни тормоза с 4-мя вилками etrailer com Heritage Trailers как включить для серии 5000 Jammy Inc Экспертные рекомендации — это простые руководства легкий адаптер международного стандарта 7-лезвийный буксирный автомобиль … Определено тепло начало ≤ 1.Здравствуйте, я только что купил rzr highlifter 2019 года на аукционе, который был украден. pdf: 5. 12 декабря 2009 г. Прямой впрыск бензина был добавлен только в 2004 г. и увеличил производительность. 3 из 5 звезд 21. В противном случае устройство не будет работать как … Kikegg. Корпус блока питания для 80-мм вентилятора Выберите вариант, подходящий для вашего блока питания! Ender 3X, Ender 3 Pro и т. д. У него куча переднего грузового пространства, поэтому установлены eLogger V4, OSD Pro, 5. Стяжки не должны быть тугими; дайте некоторую дополнительную длину для движения провода.Электросхема представляет собой обтекаемое условное графическое изображение электрической цепи. Этот комплект будет работать с Ender 5 Pro или Plus, но вам необходимо приобрести дополнительный удлинительный кабель двигателя для Ender 5 Plus. Это уменьшенная версия монтажной системы EZ Plus. Creality Cr 10 V2. 4 Turbo с драйверами шагового двигателя TCM2209, клон экструдера BMG, стальная платформа sprint с листом PEI на ней, оранжевые пружины платформы и BLTouch для автоматического выравнивания платформы. В любом случае в приведенном выше URL-адресе у вас есть как минимум пара или варианты.Сейчас я ищу электрическую схему или схему сборки, чтобы правильно собрать эту машину. (B), но есть еще набор проводов D, E, F. Я только что получил плату tmc2208 v2. 3D-принтер Creality Ender 5. Контроллер MC521 PRO используется с приводами Magic-Swing™, Magic-Force™ и Bifold. Схема подключения гитары в стиле Strat с тремя одиночными катушками, 5-позиционным рычажным переключателем, 1 громкостью, 2 тонами. Руководство пользователя лазерного модуля мощностью 5 Вт. Через некоторое время в конечном счете придет руководство, которого мы и вас ждем. Целостность проверяется с помощью мультиметра, настроенного на шкалу Ом.3:17 Страница | 12 . Стандартный трехпозиционный переключатель Tele®. 1979, 1980, 1981 и т.д. 1982 di Схемы домашней проводки из фактического набора планов. . Оставьте около 1 поворота в конце. com, 14 марта 2022 г., гость Kindle Формат файла Схема подключения прицепа Toyota Tundra 2000 года Прямо здесь, у нас есть бесчисленное количество книг и сборников схем подключения прицепа Toyota Tundra 2000 года, которые можно проверить. Креативность V4. Все компоненты четко промаркированы, как и пути для питания, заземления и дополнительных проводов, а также места для всех заземлений и предохранителей.es (L1, L2, L3) + Нейтраль и который подключен к автомату защитного отключения на другом конце. любой. Привет, меня зовут Энтони. Я надеялся, что смогу получить от вас электрическую схему для Ford Ranger FX1 2003 года. Схемы, которые я ищу, — это разъемы для разъемов многофункционального переключателя c202a и c202b, что произошло, я отсоединил разъемы изменить MGS, потому что мои поворотники не работают, и оба … Внутренний моторный тормоз для системы ddec ecm. 6.Никаких изменений в проводке не требуется; просто… Skid Pro Angle Broom Manual Rev. 5 л.с. Kohler Command Pro Engine, CV730-0039 Звонок прекращен 888-652-3990 Хорошая замена CV730-0016, CV730-0017, CV730-0027, 23. Мой BLTouch срабатывает при запуске но не срабатывает во время самонаведения. броняNZ. Найдите расположение этих соединителей в разделе «Расположение и маршрутизация». уровень 2. Я смотрел это в руководстве для Ender 5.0 и Azteeg 1. Я сделал это очень давно, позже я продал бас, и я помню, что бас более удобен в пассивном режиме.Комплектация (стандартная длина): Creality Ender-3/Pro/V2; Креати Эндер-5/Про; … RRD-PRO 120 В~ 50/60 Гц Диммер-компаньон (для 3-полосной проводки) RD-RD 120 В~ минимум 50/60 Гц 8. Схема жгута проводов плуга Ender 3 Pro Western. Позиция: Главная > Поддержка > Схема подключения. При использовании подвески MS3-Pro подключите черный шестиконтактный разъем к разъему передачи на подвеске. Эта страница посвящена схемам подключения, которые, как мы надеемся, помогут вам решить сложную задачу подключения или просто изучить некоторые основы того, как подключить 2-позиционный переключатель, 3-позиционный переключатель, 4-позиционный переключатель, схемы розеток или развлекательных компонентов.

2fwa qla bneb akyy 4mv hqjf 0fq svsy 6he8 btmq buei 0ow0 zmt yzix yzm y70m yoph s9ce hcy wzd yyru rzy eml uud pdf zvu elo 2mbf ldm m1f

Автомагнитола от сети. Блок питания для автомагнитолы. Альтернативные способы подключения питания к магнитоле

Если вы автолюбитель, то наверняка хотя бы раз в жизни в вашей голове мелькала мысль о попытке подключить автомагнитолу к компьютеру дома. Действительно, если есть радио, то почему бы и не попробовать? Иногда даже самая обычная среднечастотная магнитола может превзойти акустическую систему самого известного производителя за пару тысяч долларов.

Многие автовладельцы очень часто меняют магнитолы на новые, но старые еще могут послужить вам. Их можно подключать не только дома, но и на даче и в гараже. Они будут функционировать как акустическая система или домашний кинотеатр.

Более того, если ваша магнитола имеет многоканальные выходы, вы можете полноценно подключить всю акустическую систему и «раскачать» домашнюю акустику. Своими руками можно сделать настоящий отличный домашний кинотеатр. Но как это сделать и подключить магнитолу дома к электросети?

Выбор магнитолы

В принципе может подойти любая магнитола, которая сейчас где-то лежит без дела.Но в него должны быть встроены необходимые функции: многоканальные выходы, мощность которых должна быть не менее 40 Вт, CD-проигрыватель различных популярных форматов, USB-разъем.

Перед подключением магнитолы к источнику питания убедитесь, что звуковая карта находится в рабочем состоянии и без видимых повреждений. Как мы уже упоминали, некоторые магнитолы способны звучать в несколько раз лучше, чем стереосистемы. У нее намного лучше и чище звук, высокочастотный диапазон.

В магнитоле есть настройка многоступенчатого эквалайзера, в большинстве музыкальных центров он отсутствует. Производитель оснащает оборудование несколькими функциями выбора предустановленного воспроизведения.

Как подключить

Первый способ. Для осуществления задуманного вам понадобится магнитола, акустика, сам блок питания, провода и универсальные.

Если вы решили подключить магнитолу с помощью сетевого адаптера, например, от ноутбука, то в первую очередь обратите особое внимание на ее питание от сети переменного тока.Но как правильно подключить магнитолу? Чтобы выполнить правильное подключение без потерь, сила тока должна быть в пределах от 5 до 15 А. Магнитола не способна выдерживать слишком большие нагрузки. Если все же вы решили попробовать подключить завышенные параметры, то нужно быть готовым к тому, что прибор в любой момент сгорит. Поэтому мы не рекомендуем этого делать.

Совет! При покупке переходника не нужно брать самый дорогой или выбирать известного производителя.Для самодельной акустики это нецелесообразно!

Для начала нужно зачистить провода от обрезанного штатного разъема. Затем их следует подключить к сетевому адаптеру. Акустика и дополнительное оборудование подключаются в обычном стандартном режиме.

Таким образом, адаптер переменного тока заменяет батарею. Эта схема подключения очень проста. Потратив короткое время на подключение к адаптеру, вы сможете наслаждаться качественной музыкой, чистым и кристальным звуком.

Второй способ.В первую очередь нам понадобится блок питания для самого компьютера. Под силу абсолютно любому, даже самому старшему, которому больше года, и даже не два. Самое главное, на что следует обратить внимание, это его мощность. Мощность должна быть в пределах 300 Вт, но не ниже.

Если дома нет подходящего или ненужного БП, то его всегда можно купить на радиорынке или в любом магазине электроники. Старые устройства очень дешевы.

Если после проверки блок питания оказался в рабочем состоянии, при работе все работает и вентилятор крутится, то все равно следует вскрывать корпус.Это необходимо сделать для того, чтобы удалить пыль внутри устройства, а также осмотреть все детали и контакты. Перед открытием отключите блок питания.

Совет! Внимательно прочитайте этикетку на блоке питания. Там должно быть указано +12 В.

Соединение по типу AT. Теперь нужно взять 2 разъема и распотрошить их. Из всех проводов вам понадобятся 2 желтых и 1 черный. Черный должен быть вставлен в разъем массы, один желтый в разъем питания аккумулятора и 1 желтый в разъем питания зажигания.При подключении питания напряжение появляется сразу.

Подключение по типу ATX. Для полноценной работы блока питания данного типа замкните контакты разъема с помощью перемычки. Для того, чтобы началась подача тока, нужно замкнуть накоротко провода (черный и зеленый) в молекуле, либо можно сделать жучок — перемычку из тех же проводов. При подключении к сети 220 В переводит всю систему в «спящий» режим, поэтому для полноценной работы требуется перемычка.Теперь вы можете подключить его, и все будет работать.

Как видно из нашей статьи, в подключении магнитолы к блоку питания или сетевому адаптеру нет ничего сложного. Такую работу можно выполнить самостоятельно в домашних условиях.

Блоки питания для автомагнитолы

Блоки питания для автомагнитолы очень важны. Конечно, аккумулятор неплохо справляется со своей задачей, питая магнитолу.
С другой стороны, батарея быстро разряжается и ее приходится каждый раз заряжать. Если сделать блок питания от компьютера для автомагнитолы, то это решит сразу несколько проблем.

Компьютерный блок

Прежде чем приступить к делу, необходимо иметь под рукой саму автомагнитолу и компьютерный блок питания (подходят как форматы АТ, так и АТХ).

Примечание. Вам не нужно покупать компьютерный блок питания. В каждом доме есть куча компьютерной техники, в том числе старые блоки.

Если быть точным, блок питания можно найти тремя способами:

  • Снять со старого компьютера, который давно не использовался;
  • Покупайте бывшие в употреблении радиотовары на рынке за сущие копейки;
  • Ремонт неисправного блока с компьютера.

Как починить неисправный блок

Это легко сделать, если следовать приведенным ниже инструкциям:

  • Попытка включить блок питания.

Примечание. Как правило, большинство используемых блоков ЭВМ вполне работоспособны, но имеют определенные дефекты, такие как пониженное напряжение на одном канале или отсутствие напряжения на каком-либо выходе.

  • Если старый блок питания заводится после включения (начинает работать вентилятор), то все равно нужно выключить устройство, разобрать корпус, убрать всю пыль.
    Так же не помешает разобрать печатную плату и осмотреть контакты (может где-то отвалилась пайка). Все обнаруженные дефекты нужно будет исправить;
  • Еще один способ «оживления» блока питания заключается в принудительном разряде высоковольтных конденсаторов электролитического типа входного выпрямителя. Для этого нужно подключить резистор (100-200 кОм) параллельно конденсатору на несколько секунд.

Примечание.Категорически запрещается держать резистор голыми руками, так как можно получить удар током, хоть и легкий, но вполне ощутимый. Держим его специальным пинцетом или каким-то другим инструментом.

  • Мы придаем большое значение конденсаторам выходных выпрямителей. Обратите внимание, не вздуты ли они, не имеют ли пробел с засечками. Если есть такое, меняем конденсаторы на новые;
  • Некоторые советуют покрасить старый блок какой-нибудь краской из баллончика.

Блок АТ или АТХ

Отличие этих двух блоков в следующем:

  • Блоки питания АТ, как правило, не имеют выходных напряжений и 5-вольтового дежурного блока. Если такой блок подключить, то сразу появится напряжение на выходах плюс 12/плюс 5/минус 12/минус 5;
  • С другой стороны, блоки ATX оснащены резервным источником питания на 5 В. Этот источник работает постоянно, пока сам агрегат подключен к сети 220 В.Но в этом случае напряжение на выходах блока не появляется до тех пор, пока не будут замкнуты зеленый и черный провода на основном выходном разъеме.

Примечание. В принципе на этом блоке можно сделать так, чтобы после включения напряжение сразу шло на выходы. Для этого между зеленым и черным проводом ставится перемычка.

Подключение к автомагнитоле

Примечание. Всегда проверяйте источник питания перед началом подключения. Если есть какие-то проблемы, то меняем или доводим до рабочего состояния.

Начало:

  • Находим в блоке питания жгут проводов с выходными разъемами. Этот жгут имеет черные провода, обозначающие минус.
    Желтые провода питают 12 вольт. Что касается остальных проводов, то они для данного подключения не нужны;
  • Берем провод на 12 вольт от блока и модифицируем его разъемом Molex или Floppy;
  • Подключаем черный и желтый провода к проводам питания головного устройства.

Примечание.Стоит отметить, что выходной канал на 12 вольт достаточно мощный. Он способен отдать ток в 8-10 Ампер, что само собой разумеется.

  • Автомагнитола обычно имеет три провода питания, но основные черный и желтый. Первый отрицательный, а второй 12 вольт.

Примечание. Сразу отметим, что просто подключив эти силовые провода к блоку питания или аккумулятору, магнитолу нельзя включить. Дело в том, что таким образом активируется только дежурный или «спящий» режим.

  • Для того, чтобы выполнить подключение, вам нужно найти еще один красный провод, обычно помеченный как ACC. Его нужно скрутить вместе с желтым проводом и подвести к замку зажигания.

Примечание. Как только автомобилист повернет ключ в замке, автомагнитола перейдет из режима ожидания в рабочий режим. Загорится подсветка дисплея головного устройства.

DIY BP

Блок питания можно собрать полностью самостоятельно.Он будет работать от сети 220 вольт. Таким образом, через него можно будет слушать музыку в собственном гараже, не мешая соседям.
Первостепенной задачей будет получение постоянного напряжения 14 В от розетки 220 В. Вроде бы все понятно, но с другой стороны, автомагнитола с динамиками и полной громкостью — очень энергоемкое устройство. Здесь нужно как можно больше ампер.

Примечание. Получается, что самодельный БП должен держать постоянное напряжение 14 В и при этом уметь отдавать ток в несколько Ампер, необходимый для нормальной работы всей акустической системы.


Для реализации этой идеи достаточно поменять стабилизатор ma LM350 или 338. Первый выдает ток 3 Ампера, а второй — аж 5 А!

Внимание. Все стабилизаторы должны быть установлены на радиатор, чтобы не сгорели от перегрева. Это обязательное условие, даже с учетом того, что в драгах пишут про защиту от короткого замыкания и перегрева.
Как говорится, доверяй, но проверяй. Лучше подстраховаться заранее, ведь если случайно закоротит, то микросхема и транзисторы полетят к черту.

Итак приступим:

  • Находим будущую заготовку для платы;
  • Удаляем оттуда все лишнее: микросхемы, конденсаторы и т.д.

Примечание. Если на найденной плате есть 4 рабочих диода, расположенных слева внизу, два конденсатора и радиатор справа вверху, то их снимать не нужно.

  • Диоды должны быть КД203А, хотя возможны и другие, лишь бы они выдерживали проходящий через них ток;
  • Что касается конденсаторов, то один из них должен быть на 2000мкФ, а другой на 100мкФ.

Примечание. Сразу отметим, что конденсатор нужно подбирать по следующему принципу: чем больше он по емкости после диодного моста, тем лучше. Кроме того, мы уделяем особое внимание напряжению. Стараемся выбирать такие конденсаторы, которые были бы способны работать в цепях до 50 Вольт.

  • Подбор мощного трансформатора – следующий этап работы. Ни в коем случае нельзя устанавливать трансформатор от радиоприемника или различных китайских игрушек, а также от другой мелкой техники.Трансформатор должен быть комплектным и с хорошими габаритами.

Примечание. Определить, подходит данный трансформатор или нет, можно по паспортным данным. Там, где в трансформаторе больше всего витков, находится первичная обмотка, которую необходимо подключить к 220 В и измерить напряжение на вторичных обмотках: оно должно быть в пределах 15-25 Вольт.

  • После этого осталось подобрать микросхему. Учитываем, с какими динамиками будет работать самодельный блок питания.Если динамики маленькие, то микросхему можно взять на 3 Ампера;
  • Ставим на доску мелкозернистой наждачной бумагой стабилизатор, для которого необходимо подготовить посадочное место. Мы просто берем кожу и очищаем ее;
  • Стабилизатор обрабатываем теплопроводной пастой КПТ-8;
  • Надеваем на радиатор с помощью хомута;
  • Берем паяльник и спаиваем всю схему методом настенного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы.Если на выходе получится 13,7 вольта, то этого вполне достаточно для раскачки пары небольших динамиков.

  • Подключаем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный на корпус.

Приведенная выше инструкция позволит выбрать или изготовить блок питания для автомагнитолы своими руками.
Полезно будет посмотреть тематический видеообзор или фотоматериалы. Цена блока питания от компьютера, как было сказано выше, не высока и найти его можно даже дома, в куче ненужного железа.

Подключаем самостоятельно автомагнитолу к сети

Можно ли подключить магнитолу к обычной розетке дома? Очевидно! И для этого вовсе не обязательно иметь глубочайшие познания в электротехнике. Школьного курса физики будет достаточно. Попробуем разобраться, как подключить к сети автомагнитолу , а заодно подумаем, стоит ли это вообще делать.

Зачем нужна автомагнитола дома

Предпосылки для размещения радиоустановки дома могут различаться.Как подключить светодиод к сети 220 вольт? — YouTube. Самый распространенный: человек купил машину с головным устройством, а позже решил установить в машину что-то помощнее. Оборудование в комплекте можно подключить к сети в квартире, создав таким образом небольшой музыкальный центр.

Кроме того, в гаражах часто хранятся старые магнитолы вкупе с колонками. Для питания светодиода от сети 220 вольт, светодиода от сети 220 вольт? Как включить светодиод в.Музыка может скрасить долгие часы ремонта автомобиля для автолюбителя.

Различные способы подключения

Как запитать от самодельного трансформатора

Чтение:

Начнем с самого трудоемкого способа включения магнитолы: с помощью самодельного понижающего трансформатора. Учитывая широкий ассортимент в магазинах электротоваров, к этому способу прибегает все меньше автомобилистов, ведь сидеть и собирать самостоятельно 12-вольтовый блок не в удовольствие. Как подключить магнитолу к сети 220 вольт (розетке).- YouTube. Проще пойти и купить готовое. Однако, если человек ограничен в средствах, приходится действовать по старинке.

Расходные материалы и инструменты
  1. Старый понижающий трансформатор (в данном примере 36-вольтовый).
  2. Изолента.
  3. Мультиметр.
  4. Калькулятор.
  5. Провод изолированный сечением 0,5-0,8 мм и длиной около 0,9 м.

как

подключить автомагнитолу 12В через 220В.Самый простой способ.

Это видео было обработано в видеоредакторе YouTube ()

Как просто

подключить автомагнитолу дома от 12 вольт

В этом видео показано, как в домашних условиях можно просто подключить автомобильную магнитолу.

Инструменты-трансформеры: Галерея
Секвенирование
  1. Прежде всего выясните, какое напряжение будет падать на 1 виток вторичной обмотки трансформатора. Как подключить автомагнитолу дома к компьютеру.Для этого намотайте 7 витков нового изолированного провода поверх старого, а затем подключите устройство к сети.
  2. С помощью мультиметра измерьте напряжение на концах вторичного провода. Допустим, это было 2,9 вольта. Витков было 7, следовательно, примерно по 0,41 вольта на каждый.

Подключение к зарядному устройству

Чтение:

Как было сказано выше, автомагнитола потребляет постоянный ток 12 вольт … Как установить тахометр на ваз как подключить тахометр этого устройства от 2106.Как подключить 220 вольт. Как просто подключить автомагнитолу дома от 12 вольт. Выбирая переходник в магазине, автовладелец также должен обратить внимание на ток на выходе трансформатора – он не должен быть меньше 5 ампер. Оптимальный вариант — переходник на 6,5 ампер:

Подключение к блоку питания компьютера

  1. Блок питания можно купить как ручной или снять со старого компьютера. Перед подключением его разбирают и осматривают на наличие вздувшихся конденсаторов.Если таковые обнаружены, их необходимо заменить.

Если аккумулятор выполнен в формфакторе АТ, то у него нет дежурного аккумулятора на 5 вольт (он же Standby). После включения блока на выводах -5, 5, -12 и 12 появляется напряжение. Так что нужные провода просто откусываем от разъема и подключаем к магнитоле по схеме представленной выше.

Блок питания Формат АТХ придется доработать, так как в нем дежурит дежурный источник тока, который работает в компьютерах постоянно (даже когда система находится в спящем режиме).Для получения необходимого напряжения на выходе придется поставить перемычку в разъем блока, замкнув накоротко зеленый и черный провода. Только после этого можно подключать радио.

В гараже многих автомобилистов часто валяются старые магнитолы без дела: они остались после покупки новой техники или продажи автомобиля без музыки. Вы можете найти ему применение дома или на даче. Даже недорогая автомагнитола может обогнать многие домашние аудиоустройства по качеству и чистоте звука.Давайте познакомимся с тем, как сделать музыкальный центр своими руками.

Главное, без чего не обойтись в этом вопросе:
  • Магнитола в рабочем состоянии;
  • Динамики или динамики;
  • Блок питания;
  • Дополнительные провода.
В первую очередь определяемся с источником питания. Возможны любые варианты, рассчитанные на постоянное напряжение 12 В, но при мощности менее 300 Вт они не подходят в принципе — слишком слабые.Это может быть:
  • Компьютерный блок питания;
  • Бытовая техника продается в радиотехнических отделениях;
  • Трансформатор с выпрямителем от старого телевизора;
  • Зарядное устройство.
Выбор динамиков зависит от используемого источника питания. От слабого источника магнитола сможет работать только на малой громкости, а силы тока в 5-8 А будет достаточно для разгона на полную катушку. Мощность динамиков также подбирается исходя из параметров конкретной автомагнитолы.Подойдут колонки от музыкального центра или автомобильная акустика. Далее изготавливается самодельный корпус или находится что-то подходящее по размеру. Вырезаны отверстия для магнитолы и динамиков. Можно просто сделать переднюю панель и вставить, например, в тумбу под телевизор или повесить на стену. Компоненты соединены проводами. Для этого на штатном разъеме магнитолы зачищаются проводники, к которым согласно распиновке подключается питание, подключается выход на антенну и устройство воспроизведения звука.Антенна выполнена в виде подвешенного провода длиной 1,5-3 м. Еще лучшим вариантом будет автомобильная антенна.


После завершения сборки включаем блок питания и проверяем возможности нашего музыкального центра. Не забудьте отключить питание при выключении.

Подключение блока питания автомагнитолы своими руками – актуальная задача для многих современных потребителей. Использование компьютерного блока питания позволяет запитать автомобильную аудиосистему от бытовой розетки 220 вольт.Подробнее об этом процессе, а также его нюансах вы можете узнать из этого материала.

[Скрыть]

Варианты выбора подходящего блока питания

Прежде чем подключить блок питания компьютера к сети 220 вольт, необходимо понять, какой конкретно блок питания нужен. Для оснащения такой схемы подключения подойдет источник формата АТ или АТХ. Разумеется, используемый блок питания должен быть полностью исправен, иначе подключить аудиосистему к бытовой сети не получится.

Найти такой блок питания сегодня не проблема:

  • такие устройства есть в каждом персональном компьютере, можно убрать оттуда;
  • б/у блоки питания продаются на любом радиорынке или в тематическом магазине, реально купить устройство можно за копейки;
  • можно найти неисправный и отремонтировать самостоятельно, конечно при наличии опыта и знаний;
  • опять же, если есть опыт в радиоэлектронике, то блок питания можно соорудить самому.

Если вы не знаете, какой из двух вариантов — АТ или АТХ — выбрать, то имейте в виду, что отличия между ними следующие:

  1. Как правило, устройства АТ не имеют выходного напряжения, в в частности, имеется в виду резервный источник на 5 вольт. При подключении устройства к сети на его выходы сразу подается напряжение 12 вольт по желтому кабелю, 5 вольт — по красному. Два минусовых контакта — 12 и 5 вольт — подведены к двум черным проводам.
  2. Что касается АТХ, то в данном случае используется источник дежурного напряжения 5 вольт, который будет функционировать постоянно при подключении устройства к бытовой сети. Но параметр выходного напряжения в нем не появится до тех пор, пока не будут замкнуты черный и зеленый контакты, расположенные на основной вилке. Если на этих контактах нет перемычки, то на выходе сразу формируется напряжение после подключения устройства к сети 220 вольт.

Для выполнения данной задачи необходим БМ, значение рабочей мощности которого будет не менее 300 Вт, допускается 350 Вт.Необходимо, чтобы этот БП выдавал постоянный ток не менее 12 ампер по линии 12 вольт (автор видео — канал Stason22).

Можно ли самому сделать блок питания на 12В?

Можно ли собрать блок питания 12В — 220В своими руками? Сделать такое приспособление можно, но этот процесс требует определенных навыков и опыта, поэтому будьте внимательны при выполнении этой задачи. Для изготовления потребуется сборка трансформатора на 12 вольт, а также четыре диода с конденсатором на 470 мкФ 25 вольт устройство.Диодные элементы можно использовать любые, так как значение напряжения будет низким. Что касается конденсаторного устройства, то оно потребует не менее 25 вольт, так как в итоге выдаст на выходе нужные 12 вольт.

Как сделать БП своими руками:

  1. На диодных элементах полярность, собственно, как и на конденсаторном приборе. Если вы видите на контакте метку в виде полоски, то это положительный вывод, если полоски нет, то вывод отрицательный. Возьмите два диодных элемента и соедините их между собой по схеме плюс-минус, то же самое проделайте со второй парой.Сами элементы можно как припаять, так и просто скрутить. Мы продемонстрируем самый простой способ изготовления — при необходимости можно собрать устройство на плате или в корпусе.
  2. После этого нужно соединить два шипа или жилы диодов между собой. При подключении положительный вывод одного из припоев должен быть соединен с положительным выводом другого припоя. Аналогично поступаем с минусовыми контактами — минус одного припоя соединяется с минусом другого.Вот как вы сделали диодный мост.
  3. Затем вам нужно будет подключить выводы от трансформаторного устройства к построенному диодному мосту. Один контакт от устройства следует соединить с плюсовым или минусовым контактом на перемычке, второй контакт аналогично соединить с той же клеммой. На этом этапе контакты плюс-плюс и минус-минус еще свободны.
  4. Когда эти шаги будут выполнены, вам понадобится конденсатор, который также имеет полярность. Как правило, на таких устройствах отмечается только отрицательный контакт, соответственно вывод, который не отмечен, будет положительным.Конденсаторный элемент должен быть подключен к диодам. Положительный вывод конденсатора соединяется с плюсовым выводом диодов, а отрицательный вывод с минусовым выводом диодов.
  5. Далее потребуются два проводника, желательно, чтобы они были разного цвета — один из них подключается к плюсовой клемме, а другой к минусовой. Например, на фото мы использовали красный проводник для подключения к плюсовой клемме (плюс-плюс) на диодном мосту, а синий к минусу, то есть минус-минус.На положительный вывод идет плюс от конденсаторного устройства, а на отрицательный — минус.
  6. На этом процедура сборки завершена. Теперь вам просто нужно измерить значение напряжения. Если рабочий параметр равен 16,3 вольта, то волноваться не стоит, так как это нормальное значение для напряжения БП, находящегося в режиме холостого хода. Когда к устройству приложена нагрузка, оно в конечном итоге будет производить 12 вольт.

Фотогалерея «Самостоятельное изготовление блоков питания»

1.Спайк из четырех диодов — мост 2. Подключение диодного моста к обмотке трансформатора 3. Подключение конденсатора к получившейся цепи 4. На завершающем этапе происходит подключение проводов

Пошаговая инструкция по подключению

Для подключения к магнитола, мы будем использовать готовый компьютерный блок, а не самодельный, перед использованием следует провести диагностику его работоспособности. Сам блок питания следует вынуть из металлического корпуса и очистить от грязи, отдельно проверить печатную плату, убедиться в целостности контактов в ней.Если на плате есть дефекты, их нужно будет устранить. Также внимательно осмотрите конденсаторы на выходных выпрямителях — они не должны быть вздутыми, и на них не должно быть обрывов засечек. При необходимости элементы конденсатора необходимо заменить пайкой.

Что требуется?

Для правильного подключения автомагнитолы к блоку питания потребуются следующие приспособления и материалы:

  • непосредственно блок питания от компьютера;
  • автомобильная аудиосистема;
  • жил необходимого сечения;
  • вам также понадобится обычная бытовая радиостанция для проверки работоспособности.

Специалисты рекомендуют использовать качественные динамики, так как само устройство оснащено четырехканальным выходом. Это позволяет подключить два передних и два задних динамика. При выборе динамиков следует оценить их параметр импеданса – как правило, для автомобильной аудиосистемы используются динамики, у которых значение импеданса равно 4 Ом. Если вы думаете, что выбрав колонки с импедансом 8 Ом, они заставят их работать громче, то вы ошибаетесь (видео снято каналом Packed в Китае).

Алгоритм действий

Итак, для подключения автомагнитолы к блоку питания для подключения к сети 220 вольт необходимо сделать следующее:

  1. Сначала вам нужно будет отрезать Din выход, через которой аудиосистема подключена к бортовой сети автомобиля. После этого вам нужно будет зачистить все использованные проводники.
  2. Затем подключается сама аудиосистема, для этого лучше всего использовать штекер для подключения жесткого диска ПК.В частности, речь идет о широких четырехконтактных проводах — красном, желтом и двух черных контактах.
  3. Сам штекер нужно будет отрезать, а контакты проводников припаять к контактам аудиосистемы. Для полноценной работы блока питания также потребуется изготовить соответствующий переходник. Для изготовления проводника потребуется припаять желтый контакт к красному плюсу на самой автомагнитоле. И тогда минусовой черный вывод от магнитолы нужно будет припаять к любому черному выводу от используемого блока питания.
  4. Чтобы блок питания работал без материнской платы, также необходимо использовать разъем, который питает материнскую плату. К этому штекеру подключено множество проводов, среди которых есть черный и зеленый выходы. Они вам понадобятся, так как эти контакты управляют запуском устройства. Чтобы обеспечить заземление, вам нужно будет замкнуть эти два контакта вместе.
  5. После запуска блока питания на все проводники будет подаваться напряжение — если контакты разомкнуты, питание на устройство перестанет поступать.То есть, так вы сделали что-то вроде перемычки для отключения.
  6. В том случае, если в вашем БП используется переключатель, то саму перемычку можно оставить включенной, но тогда нужно будет припаять зеленый и черный контакты. Сам переключатель в этом случае будет использоваться для включения и выключения электропитания.
  7. Когда все эти шаги будут выполнены, вам нужно будет собрать свои динамики из динамиков, которые вы подготовили ранее. Такие колонки (если использовать автомобильные) обычно легкие, их можно установить в деревянный ящик, предварительно проделав в нем отверстия.В качестве альтернативы вы можете использовать плотный картон для корпуса. После того, как динамики будут установлены внутри, вам нужно будет подключить динамик к самой аудиосистеме.
    После того, как все колонки подключены, можно попробовать подключить получившуюся систему к бытовой сети и проверить ее работоспособность. Если магнитола не работает или работает некорректно (малая громкость, шумы в динамиках), то нужно проверить качество соединения всех контактов, проверить места пайки (видео опубликовано каналом Opck prod).

Моменты, которые следует учитывать при выполнении данной задачи:

  1. Целесообразно использовать готовый и работоспособный блок питания, а не заниматься его самостоятельным изготовлением. Конечно, если вы понимаете, как сделать блок питания, то можете собрать его самостоятельно. Но практика показывает, что самодельные устройства обычно менее мощные. Более того, при самостоятельном изготовлении необходимо убедиться, что вы используете исправный трансформаторный прибор и диоды. В этом нужно убедиться на начальном этапе.
  2. Перед началом подключения обязательно проверьте плату блока, а также конденсаторы на ней. Элементы конденсатора не должны вздуться и повредиться, если да, то их нужно будет перепаять.
  3. Следуйте приведенным выше инструкциям, чтобы правильно припаять все соединительные элементы.
  4. Важно, чтобы используемые динамики работали. Бывает, что аудиосистема работает с помехами и шумом, и автовладелец, думая, что причина в допущенных при сборке ошибках, начинает проверять и ремонтировать блок питания.В этом случае неработоспособны именно динамики. Если ошибиться при подключении проводов динамиков, динамики тоже будут мешать шумом.

Видео «Наглядное пособие по подключению блока питания»

Чтобы правильно выполнить все действия и не допустить ошибок при выполнении данного задания, ознакомьтесь с наглядным пособием в видео (видео снято Артемом Яковлевым).

Почему моя автомобильная стереосистема постоянно перезагружается? – М.В.Организинг

Почему моя автомобильная стереосистема постоянно перезагружается?

Автомобильная стереосистема может постоянно сбрасываться из-за неисправного предохранителя, прерывающего подачу питания на магнитолу, что приводит к ее сбросу.Неисправный провод памяти, ослабленные соединения проводов и проблемы со схемой головного устройства также могут перевести стереосистему в режим автоматического сброса.

Почему мой автомобильный радиоприемник и часы постоянно сбрасываются?

Наиболее распространенное объяснение того, почему часы в автомобиле внезапно сбрасываются, связано с аккумулятором. Часы полагаются на постоянный поток электроэнергии от аккумулятора, чтобы поддерживать их работу, даже когда двигатель выключен. Почти полностью разряженный аккумулятор иногда может на короткое время полностью разряжаться при запуске двигателя, а затем восстанавливать его.

Почему моя магнитола «Пионер» постоянно перезагружается?

Все автомагнитолы, в том числе Pioneer, имеют внутреннюю память. Если вы заметили, что ваша автомобильная стереосистема Pioneer продолжает сбрасываться каждый раз, когда вы вынимаете ключ из замка зажигания, вы неправильно подключили провода питания, обнаруженные на заднем жгуте проводов, который подключен к проигрывателю компакт-дисков.

Как долго будет работать батарея CMOS?

около пяти лет

Как узнать, требуется ли замена батареи CMOS?

Вот симптомы отказа батареи CMOS:

  1. Ноутбук плохо загружается.
  2. Материнская плата постоянно издает звуковой сигнал.
  3. Дата и время сброшены.
  4. Периферийные устройства не реагируют или реагируют неправильно.
  5. Драйверы оборудования исчезли.
  6. Не удается подключиться к Интернету.

Будет ли компьютер работать без батареи CMOS?

Как правило, вы можете запускать свой ПК без батареи CMOS, если параметры CMOS по умолчанию совместимы с операционной системой или если вы вручную устанавливаете соответствующие параметры CMOS после каждого отключения питания системы.

Может ли разряженная батарея CMOS помешать загрузке компьютера?

Нет. Работа батареи CMOS заключается в обновлении даты и времени. Это не помешает загрузке компьютера, вы потеряете дату и время. Компьютер загрузится в соответствии с настройками BIOS по умолчанию, или вам придется вручную выбрать диск, на котором установлена ​​ОС.

Все ли материнские платы имеют батарею CMOS?

Все персональные компьютеры имеют небольшую батарею на материнской плате, которая питает микросхему комплементарного металлооксидного полупроводника (КМОП), отсюда и название КМОП-батарея.Вы можете ожидать, что батарея CMOS прослужит до пяти лет. Чем больше используется ваш компьютер, тем дольше будет работать батарея.

Все ли батареи CMOS одинаковы?

Все они на 3-3,3 В, но в зависимости от производителя могут использоваться меньшие или большие размеры (редко). Вот что сообщает розничный сайт Cablesnmor: «КМОП-батареи питают часы реального времени и функции оперативной памяти вашего ПК. Для большинства новых материнских плат ATX CR2032 является наиболее распространенной батареей CMOS.

Могу ли я использовать CR2016 в качестве батареи CMOS?

CR2016 тоньше, вы можете сложить 2 CR2016, и получится 1 CR2032.НЕ делайте этого, напряжение также удвоится, что плохо для вашей CMOS.

Сколько вольт должно быть у батарейки CMOS?

Напряжение батарей CMOS колеблется от 3 до 6 вольт. Проверьте материнскую плату или документацию к материнской плате, чтобы определить фактические требования к батарее.

Подойдет ли любая батарейка CMOS?

Батарея

CMOS работает только при отсутствии источника питания. Однако, если источник питания доступен большую часть времени, срок службы батареи CMOS немного увеличивается.Небольшая литиевая батарея, часто 2032, поддерживает работу часовой цепи при отключении питания.

Что является типичным признаком отказа батареи CMOS?

Это наиболее распространенный признак неисправности батареи CMOS. Признак -2 Ваш компьютер иногда выключается или не запускается. Знак -3 Драйвера перестают работать. Признак -4 Вы можете начать получать ошибки при загрузке, которые говорят что-то вроде «Ошибка контрольной суммы CMOS» или «Ошибка чтения CMOS».

Могу ли я подключить CD-плеер к автомобильной стереосистеме?

В: Моя новая Honda не поставляется с проигрывателем компакт-дисков и недоступен в качестве дополнения.Есть ли какой-нибудь аксессуар, который позволит мне проигрывать компакт-диски через автомобильную стереосистему? Возможно, что-то, что получает питание от розетки «прикуривателя» и подает музыку на дополнительный USB-вход. Я также был бы заинтересован в добавлении HD-тюнера, если это возможно.

A: Как и в случае с вашей Honda, появляется все больше новых автомобилей без проигрывателя компакт-дисков. (И мы слышим о большем количестве людей, которые не обнаружили этого, пока не купили свою машину.) Это неудивительно: по мере появления более удобных вариантов воспроизведения музыки в автомобиле люди все меньше интересуются дисками. Дизайнеры автомобилей с удовольствием принимают эту тенденцию, потому что проигрыватели компакт-дисков занимают драгоценное место в приборной панели и добавляют механическую сложность, которая может вызвать проблемы.

К сожалению, сокращающийся спрос также означает, что у вас меньше хороших вариантов для установки CD-плеера в машину. Самый дешевый способ — использовать портативный проигрыватель компакт-дисков и делать именно то, что вы предлагаете: просто подключите один конец вспомогательного кабеля к разъему для наушников проигрывателя, а другой конец — к вспомогательному входу автомобиля.Если вы хотите питать устройство от автомобиля, а не полагаться на батареи AA устройства, подберите адаптер постоянного тока на 12 В, который подходит для плеера.

Портативный проигрыватель компакт-дисков Insignia

Хотя мы сами не тестировали эту модель Insignia, она недорогая и имеет хорошие отзывы в Интернете. Кроме того, у него есть защита от проскальзывания, что важно, если вы используете его в автомобиле.

Варианты покупки

*На момент публикации цена составляла 25 долларов США.

У нас нет рекомендаций по конкретному портативному проигрывателю компакт-дисков, и доступность многих моделей ограничена.(Sony больше не показывает их на своем веб-сайте.) Но портативный CD-плеер Insignia выглядит как хороший вариант. Это недорого, у него есть защита от пропуска, и в настоящее время у него достойные рейтинги на Best Buy и Amazon. Кроме того, он совместим с адаптером постоянного тока UpBright, поэтому вам не нужно держать батареи под рукой.

Pioneer DEH-X6900BT

Этот цифровой медиа-ресивер имеет простой интерфейс, лучшую поддержку Bluetooth и одну из самых простых настроек, которые мы нашли.

Варианты покупки

*На момент публикации цена составляла 83 доллара США.

Лучший, хотя и более дорогой вариант — заменить автомобильную стереосистему на ту, в которой есть встроенный проигрыватель компакт-дисков. В нашем руководстве по автомобильным стереосистемам Bluetooth мы рекомендуем Pioneer DEH-X6900BT для автомобилей, в которые можно установить головное устройство с одним DIN (7 на 2 дюйма). Мы работаем над руководством по радиоприемникам с двойным DIN (7 на 4 дюйма), поэтому вскоре у нас должны быть рекомендации для этой категории.

Вы также можете скопировать свои компакт-диски на флэш-накопитель и подключить его к USB-порту вашего автомобиля (если он есть). Тем не менее, автомобильные стереосистемы могут быть суетливыми в отношении такого расположения, и вы можете получить советы о том, что лучше всего работает, просмотрев форумы для вашей модели автомобиля, например, этот для Honda Accords.

К сожалению, в настоящее время вы не найдете дополнительных устройств, поддерживающих HD Radio. Поэтому, если вы хотите это, вам понадобится сменное радио (например, Pioneer DEH-X7800BHS) или вы можете использовать приложение HD Radio на своем телефоне и передавать музыку через Bluetooth на автомобильную стереосистему.

Редакторы The Wirecutter постоянно отвечают на вопросы читателей (гораздо чаще, чем раз в неделю). Отправьте электронное письмо по адресу [email protected] или свяжитесь с нами в Twitter и Facebook. Опубликованные вопросы отредактированы для удобства и ясности.

Как выбрать блок питания для ПК: что нужно знать

Параметры форм-фактора и кабелей

Как и в случае с большинством оборудования для ПК, существует огромное количество вариантов внешнего вида блока питания.

При выборе форм-фактора блока питания необходимо учитывать его физический размер. Подавляющему большинству пользователей настольных ПК подойдут стандартные блоки питания ATX, хотя вы все равно захотите убедиться, что ваш блок питания поместится в вашем корпусе, проверив соответствующие зазоры.

Если вы являетесь энтузиастом ПК с малым форм-фактором (SFF), вам следует провести дополнительные исследования, чтобы убедиться, что ваш блок питания подходит. Существует множество размеров блоков питания SFF, таких как SFX, CFX и другие, поэтому убедитесь, что вы найдете блок питания, который подходит для вашего корпуса, независимо от того, насколько мал ваш компьютер.

Еще одним важным отличием физических характеристик вашего блока питания является его модульность или немодульность.

Блок питания работает путем преобразования энергии из настенной розетки и направления этой энергии к каждому отдельному компоненту вашей системы по различным кабелям.Если ваш блок питания немодульный, эти кабели уже будут припаяны к печатной плате, то есть вы не сможете выбрать кабели, которые будут в вашей сборке. Все кабели, даже те, которые вы не используете, должны храниться в вашем кейсе.

С функциональной точки зрения в этом нет ничего плохого, хотя плохое управление кабелями может привести к менее эффективному воздушному потоку, поэтому вы должны быть уверены, что эти дополнительные кабели не мешают.

С другой стороны, модульные блоки питания

не поставляются с подключенными кабелями.Это изменяет процесс установки, так как вам нужно будет подключить каждый кабель к блоку питания и компоненту, который он питает, но это также означает, что вы можете оптимизировать использование меньшего количества кабелей. Это приводит к более чистой конструкции и потенциально лучшему воздушному потоку. Большинство людей не собираются использовать все разъемы, предоставляемые обычным блоком питания, что также делает модульные устройства немного более практичными.

Существует также третий промежуточный вариант, творчески названный полумодульным блоком питания. Это именно то, на что они похожи: некоторые из наиболее часто используемых кабелей подключены к блоку питания, а некоторые вам придется подключать самостоятельно.

Имейте в виду, что для модульных и полумодульных систем питания нельзя смешивать и подбирать кабели других производителей или даже разные модели одного и того же производителя, если не указано иное. Хотя концы кабеля, которые подключаются к компонентам в вашей сборке, стандартизированы, конец, который подключается к блоку питания, не является таковым, а это означает, что разные бренды могут иметь разные соединения.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
