Газ 53 давление в колесах: Давление в шинах ГАЗ 53, 66, 3110

Содержание

«ГАЗон-Next» с увеличенной грузоподъемностью – Страница 2 из 9 – Рейс.РФ

Горьковский автомобильный завод осваивает выпуск более тяжелых версий грузовиков, чем выпускавшиеся ранее. Один из таких автомобилей – ​«ГАЗон-Next» с увеличенной грузоподъемностью, полной массой 10 тонн

Под большую массу

Первое, что бросается в глаза при осмотре 10-тонного «ГАЗон-Next» – ​он стал более приземистым, как бы более широким. И это действительно так. Дополнительные 1,3 тонны, которые делают «ГАЗон-Next» сопоставимым по грузоподъемности с советским ЗИЛ‑130, обеспечены целым рядом конструктивных и технологических мероприятий. Это не просто взяли и подсунули в рессоры еще по одному листу… Здесь все сложнее. У  «ГАЗон-Next 10» увеличенная колея передних колес – ​применен другой передний мост, с новой балкой большего размера двутавра, с увеличенным диаметром шкворня – ​на «ГАЗон-Next 8.7» диаметр был 35 мм, а на десятитоннике – ​40мм. Применены оригинальные цапфы – ​во многом из-за дисковых тормозов.

При этом ступичные подшипники  – ​ одинаковые для «8,7» и для «10»: наружний подшипник 35 мм х 80 мм, внутренний – ​50 мм х 110 мм. Кроме того, на «ГАЗон-Next 10» используются низкопрофильные бескамерныешины 265/70R 19,5. Раньше, на «ГАЗон-Next 8,7 City» также применялись шины с посадкой на 19,5 дюймов, но они были более узкими – ​245 мм. И если на более легком «ГАЗон-Next» возможно применение и традиционных шин с посадкой на 20 дюймов, и широкопрофильных на 19,5 дюйма, то десятитонник собирают только на широких колесах. Поэтому новый грузовик действительно шире стоит на дороге – ​переднее колесо идет по колее вровень с наружным задним колесом. И под такую широкую колею пришлось изготавливать новые расширители на крылья кабины. Собственно говоря, передний мост «ГАЗон-Next 10»  – ​это мост нового павловского автобуса «Вектор Next», который собирается на общем шасси с «ГАЗон-Next». Если вспомнить историю ПАЗиков, начиная с ПАЗ‑672, то на них стояла более прочная «ЗИЛовская» передняя балка.
Раньше, «газоновский» передний мост семейства ГАЗ‑53/ГАЗ‑3307 был ориентирован на нагрузку в 2,5 т, теперь новый мост выдерживает 3,5 тонны. Причем все эти изменения по мосту обеспечивают и больший угол поворота колес, соответственно, при прочих равных условиях – ​меньший радиус разворота.
Но есть еще несколько положительных моментов от увеличенной ширины колеи и большей несущей способности передней оси. Во-первых, изменилась развесовка по осям – ​эти дополнительные 1,3 тонны в большей степени «легли» на переднюю ось. Во-вторых, задняя ось не стоит теперь по середине длины кузова, а сдвинута назад на 635 мм дальше. То есть здесь применена удлиненная колесная база: раньше на ГАЗ‑3307 и «иже с ними» это было 3770 мм, потом 4515 мм, и теперь база составляет 5150 миллиметров. Надо помнить, что длиннобазовая машина лучше держит дорогу на гололеде, в дождь. В третьих – ​на бортовых версиях «ГАЗон-Next 10» или на фургонах на его шасси устанавливают кузова с шириной максимальной по габаритам – ​2550 мм, а не 2400 миллиметров, как было ранее.
Тем самым в увеличенной бортовой платформе можно разместить 12 европаллет. Есть возможность установки еще большей грузовой платформы – ​на 17 паллет или 45 м3. То есть такой «ГАЗон» перевозит объем, почти как половина фуры на автопоезде длинной 16,5 метра! А дополнительная грузоподъемность, площадь платформы или объем кузова – ​это весомый приработок для перевозчика.
Кроме того, на «ГАЗон- Next 10» впервые для нижегородских серийных грузовиков применена задняя пневматическая подвеска. Для среднетоннажного развозного грузовика «пневматика» обеспечивает невиданную ранее плавность хода – ​что важно для сохранности груза, а также появляется возможность регулировки погрузочной высоты – ​так проще пристроиться к эстакаде или дебаркадеру. Управляется пневмоподвеска пультом, который размещен слева у сиденья водителя. Можно опустить подвеску в нижнее положение на 100 мм или поднять на столько же. Но если заглушив автомобиль в таком адаптированном разгрузочном состоянии, а потом завести двигатель – ​задняя подвеска автоматически возвращается в транспортное положение.

Конструктивно пневмоподвеска «ГАЗон-Next 10» сделана двухбаллонной и это разработка инженеров «Группы ГАЗ», хотя что-то подобное для горьковских среднетоннажников ранее предлагала компания «РОСТАР» из Набережных Челнов. Если на больших грузовиках-иномарках, то есть – ​на седельных тягачах, обычно применяют Z-образные полурессоры, то здесь используют кованные стальные рычаги – ​продольные реактивные штанги двутаврового профиля. Штанги должны быть надежнее полурессор. Под новую подвеску изготовлены оригинальные передние кронштейны, используются необслуживаемые сайлентблоки, импортные пневмоподушки. Плюс есть поперечная тяга, держащая мост – ​тяга Панара, она стоит сзади оси. Датчиков уровня – ​два, они установлены на раме и связаны с продольными реактивными штангами, сигналы от датчиков подается на электронный блок управления уровнем «кузова». Такую же подвеску впервые показали на прототипе седельного тягача «ГАЗон-Next», который показали года три назад на выставке «КОМТРАНС». Эту же пневмоподвеску используют и на новом павловском автобусе «Вектор Next».
Унификация – ​великая вещь в автомобильной промышленности, очень полезная и для наших перевозчиков! Но в интернете уже можно найти первые отзывы по эксплуатации «ГАЗон-Next» с пневмоподвеской. Конечно же, все только «за» увеличение грузоподъемности и лучшую плавность хода, однако отмечают, что на груженой машине возможно проседание подвески ниже заданного транспортного положения. И почему-то с ностальгией вспоминают рессоры. Скорее всего, виной проседания – ​ очень большой перегруз, неправильное размещение груза или уменьшение давления воздуха в пневмосистеме. Если дальнейшая эксплуатация новых «ГАЗонов» и «ПАЗиков» покажет, что проблема есть, то, возможно, одним из способов ее решения заводом будет установка пневмоподушек большего диаметра (сейчас диаметр 272 мм, баллоны фирмы Сontitech) или увеличение давления до 10 атм. Между тем, «ГАЗон-Next 10» не является полной заменой обычному «ГАЗон-Next», он скорее дополняет рессорную машину, но повторимся – ​которая полной массой 8,7 тонны. Поэтому выбор – ​за перевозчиком.

8.3. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Колёса и шины. Техническое обслуживание и неисправности — «ВАЖНО ВСЕМ»

ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66





КОЛЁСА И ШИНЫ



Колёса автомобиля ГАЗ-53А дисковые, имеют уширенный обод с коническими полками размером 6,0Б — 20. Бортовое кольцо разрезное, одновременно выполняющее функцию замочного кольца.
Конструкция колеса показана на рис. 86. Кольцо на одном из концов имеет вырез для снятия его с обода. Бортовое кольцо крепят на ободе при помощи внутреннего кольцевого выступа, входящего в канавку замочной части обода.



Рис. 86. Конструкция колеса с шиной в сборе автомобиля ГАЗ-53А:

1 — покрышка; 2 — камера; 3 — ободная лента; 4 — бортовое кольцо; 5 — обод с диском в сборе.


Колёса ГАЗ-66 дисковые, с разъёмным ободом и распорным кольцом размером 8,00СУ — 18. Конструкция колеса показана на рис. 87.



Рис. 87. Конструкция колеса с шиной в сборе автомобиля ГАЗ-66;

1 — диск; 2 — гайка крепления бортового кольца; 3 — бортовое кольцо; 4 — покрышка; 5 — камера; 6 — обод; 7 — распорное кольцо; 8 — направляющая вентиля; 9 — болт обода колеса


Наличие разъёмного обода и распорного кольца позволяет надежно закрепить шину на ободе колеса, чем устраняется возможное её проворачивание во время движения в тяжелых дорожных условиях при пониженном давлении воздуха в шинах.




ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОЛЁС И ШИН



Осмотреть шины, и если имеются повреждения, сдать в ремонт, так как даже незначительные повреждения служат началом дальнейшего разрушения шин.
Если автомобиль не будет работать более 10 дней, то его поставить на подставки, чтобы разгрузить шины.
Нельзя устанавливать шины с разным рисунком протектора.

Шины с рисунком протектора повышенной проходимости на передних и задних колёсах должны быть установлены так, что если смотреть на шину сверху, то остриё «ёлки» (рисунка протектора) должно быть направлено вперед, а если смотреть на отпечаток шины на земле, то остриё «ёлки» должно быть направлено назад.
Во избежание повышенного износа шин не следует резко тормозить автомобиль, допускать его перегрузку, рывки и пробуксовку колёс при трогании с места и переходе с низших передач на высшие.
Груз надо располагать равномерно по всей плоскости платформы. Тяжелый, но малый по габаритным размерам груз укладывать ближе к кабине.
Переставлять шины вместе с колёсами в последовательности, показанной для ГАЗ-53А на рис. 88 и ГАЗ-66 на рис. 89.
Запасная шина участвует в перестановке, если износ её не отличается от износа остальных.
Следить за надёжностью крепления колёс.
При установке колёс на ступицы смазать солидолом резьбу колесных шпилек, опорные сферы гаек, наружную резьбу и сферу внутренних гаек.



Рис. 88. Последовательность перестановки шин автомобиля ГАЗ-53А



Рис.89. Последовательность перестановки шин автомобиля ГАЗ-66



НЕИСПРАВНОСТИ КОЛЁС И СПОСОБЫ ИХ УСТРАНЕНИЯ



Наиболее характерными неисправностями колёс являются:

  • увеличенное биение;
  • разработка отверстий для гаек крепления колёс;
  • погнутость обода и бортового кольца;
  • срыв резьбы болтов крепления съёмного борта (ГАЗ-66).

Радиальное и боковое биение колеса автомобиля ГАЗ-5ЗА не должно превышать 3 мм и ГА3-66 — 2 мм. Если биение больше, то необходимо заменить колесо. Увеличенное биение может приводить к повреждениям подшипников ступиц, а также к преждевременному износу шин.
Отверстия в колёсах разрабатываются в результате несвоевременной и слабой затяжке гаек. Помятое бортовое кольцо или обод должны быть исправлены или заменены новыми. Срыв резьбы болтов крепления съёмного борта ГАЗ-66 может произойти при завёртывании и отвёртывании гаек. Во избежание этого необходимо:

  • гайки затягивать равномерно, перед затяжкой резьбу болтов смазать солидолом;
  • прежде чем отвёртывать гайки очистить резьбу болтов от грязи, ржавчины, а забитую резьбу исправить.

Похожие статьи:

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 5.4. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Шасси. Система регулирования давления воздуха в шинах. Техническое обслуживание

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 5.3. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Шасси. Передняя оси, колёса(ступицы), шины.

МАЗ. Ремонт, обслуживание и эксплуатация автомобилей семейства МАЗ → 4.5. Ходовая часть автомобилей МАЗ. Колёса и шины. Устройство и техническое обслуживание

ГАЗ. Эксплуатация, обслуживание и ремонт, автомобилей произвоства ГАЗ → 8.3.1. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Ремонт колёс и шин

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 5.3.2. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Шасси. Техническое обслуживание передней оси, колёс(ступицы), шин.


КО-503Б ассенизационная машина для закачки-выкачки и перевозки жидких отходов на шасси ГАЗ-53-14 — Каталог К.В.Х.

 Отраслевая классификация и порядок нумерации неоднократно менялись. До 1970-х годов аббревиатуры типа АСМ, АНМ и АНИ использовали как обозначение типа модели. Далее следовал порядковый индекс модели или модели базового шасси. С 1968 года отраслевой нормалью был принят префикс КО (коммунальное оборудование), а машинам для очистки и содержания канализационных сетей присваивался трехзначный цифровой индекс, начинавшийся на цифру 5 (КО-503, КО-520). Современными требованиями жестко оговаривается только сертификация типа транспортного средства.

 Машина КО-503Б и её модификации предназначены для механизированного забора, транспортирования и выгрузки жидких отходов, не содержащих горючих, агрессивных и взрывоопасных веществ. Машина эксплуатируется в районах с умеренным климатом на открытом воздухе при температуре окружающего воздуха от минус 20С до плюс 40С или с тропическим климатом при температуре окружающего воздуха от 0°С до плюс 45°С.

 Принцип работы вакуумной машины прост – вакуумный насос запускается в действие от работающего двигателя автомобиля. За счет насоса создается необходимый вакуум в цистерне, и через трубопровод происходит захват жидкости. Цистерна наполняется до тех пор, пока не будет достигнут максимальный уровень. При достижении уровня подается звуковой сигнал, и насос автоматически останавливается. Автоматическую остановку обеспечивает сигнально-предохранительное устройство – в бочке есть специальный датчик уровня. Слив содержимого бочки происходит самотеком. Заборный рукав соединяется с системой (приемным лючком) с помощью накидной гайки, на другом конце шланга присутствует металлический наконечник, который опускается в водоем или выгребную яму. С помощью ассенизаторской машины очищают ассенизационные емкости, выгребают отстой с автомоек, забирают бытовые отходы.

 Цистерна вакуумная КО-503 используется для перевозки и хранения канализационных отходов. Ассенизаторская бочка  КО-503 применяется на вакуумных машинах на шасси ГАЗ. Заполнение цистерны вакуумной КО-503 осуществляется при помощи вакуумного насоса КО-503. Бочка ассенизаторская применяется коммунальными службами для очистки населенных пунктов от жидких отходов.

 При этом модель базового шасси менялась в соответствии с изменениями модельного ряда ГАЗа. На смену ГАЗ-53-02 в 1983 году пришло шасси ГАЗ-53-14 с теми же особенностями. Эти шасси предназначались для выпуска самосвалов и других специализированных автомобилей. Стоит отметить, что ГАЗ-53-12 в бортовом исполнении сразу сходили с конвейера с повышенной по отношению к ГАЗ-53-02 на 500 кг грузоподъемностью, но при этом все шасси грузовиков этого семейства, предназначенное для монтажа различных надстроек сторонними организациями, первоначально выпускались в так называемом переходном исполнении с прежней величиной полезной нагрузки – в расчете на монтаж тех же самых надстроек, которыми ранее комплектовались шасси ГАЗ-53-02. Переходные самосвальные шасси получили обозначение ГАЗ-53-14. И лишь в феврале 1983 года были утверждены технические условия на шасси ГАЗ-53-14-01 с увеличенной на 500 кг полной массой под соответствующим образом модернизированные надстройки. Все эти шасси — и переходные, и с увеличенной грузоподъемностью — выпускались параллельно до 1985 года включительно, после чего производство переходных модификаций было свернуто. Выпуск шасси с увеличенной грузоподъемностью продолжался в течение всего срока выпуска базового ГАЗ-53-12. Шасси ГАЗ-53-14-01 (усиленное, грузоподъёмностью 4500 кг) предназначалось для выпуска самосвалов ГАЗ-САЗ-53Б, ГАЗ-САЗ-3507, ГАЗ-САЗ-3507-02, САЗ-3502, ГАЗ-САЗ-3508 и других специализированных автомобилей.

 Конструкция специального оборудования цистерны для перевозки воды АВВ-3,6 полностью унифицирована с ассенизационной машиной АНМ-53. Отличия заключались в наличии поилок для скота и иной комплектации шлангами.

Список производителей ассенизаторских вакуумных машин из России, Украины

 86 Механический завод-филиал ФГУП ПЭУ МО РФ, Энгельс, Россия

Карловский механический завод ОАО (КМЗ), Карловка, Полтавская обл. Украина «КОММАШ» Арзамасский завод ОАО, Арзамас, Россия «КОММАШ»

Мценский завод ОАО, Мценск, Россия

Кургандормаш ОАО (Курганский завод дорожных машин ОАО), Курган, Россия

Урало-Сибирская пожарно-техническая компания ООО (ООО УСПТК), Челябинск, Россия Уральский завод спецтехники ООО, Миасс, Челябинская обл. Россия

Общие данные

Тип автомобиля — двухосный грузовой автомобиль с приводом на заднюю ось.

Грузоподъемность, кг — 4500.

Наибольшая полная масса прицепа*, кг — 3500.

Полная масса автомобиля, кг — 7850.

Масса автомобиля в снаряженном состоянии, кг — 3200.

Габаритные размеры автомобиля, мм:

длина — 6395. ширина — 2380. высота (по кабине без нагрузки) — 2220. База, мм — 3700.

Колея передних колес (на плоскости дороги), мм — 1630.

Колея задних колес (между серединами двойных скатов), мм — 1690.

Дорожный просвет автомобиля (под картером заднего моста), мм — 265.

Радиус поворота по колее наружного переднего колеса, м — 8.

Наибольшая скорость с полной нагрузкой на горизонтальных участках шоссе, км/ч — 90.

Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче, с постоянной скоростью 60 км/ч по сухой ровной дороге с усовершенствованным покрытием и короткими подъемами, не превышающими 0,5°, л/100 км — 19,6**.

Путь торможения автомобиля с полной нагрузкой, без прицепа, движущегося со скоростью 50 км/ч на горизонтальном участке сухой дороги с усовершенствованным покрытием, при приложении усилия к тормозной педали в 70 даН (70 кгс), м — 25.

Углы свеса (с нагрузкой), град: передний — 41. задний 25.

Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, проц. — 25.

Погрузочная высота платформы, мм — 1350.

Двигатель

Тип — 4-тактный, карбюраторный, бензиновый.

Число и расположение цилиндров — 8, V-образное.

Диаметр цилиндров, мм — 92. Ход поршня, мм — 80. Рабочий объем, л — 4,25.

Степень сжатия — 7,6.

Номинальная мощность (с ограничителем) при 3200 об/мин., кВт (л. с.) — 92 (120/125).

Максимальный крутящий момент при 2000-2500 об/мин., даН*м (кгс*м) — 294 (30).

Порядок работы цилиндров — 1-5-4-2-6-3-7-8.

Направление вращения коленчатого вала — Правое.

Подогрев рабочей смеси — Жидкостной.

Система смазки — Комбинированная.

Охлаждение — Жидкостное, принудительное, с центробежным насосом. В системе охлаждения имеется термостат.

Карбюратор — К-135, двухкамерный, балансированный, с падающим потоком.

Ограничитель частоты вращения — Пневмоцентробежного типа.

Трансмиссия

Сцепление — Однодисковое, сухое. Коробка передач — Трехходовая, 4-ступенчатая.

Передаточные числа — 1 передача — 6,55, 2 передача — 3,09, 3 передача — 1,71, 4 передача — 1,0, задний ход — 7,77.

Карданная передача — Открытого типа. Имеет два вала и три карданных шарнира с игольчатыми подшипниками. Снабжена промежуточной опорой.

Главная передача — Коническая, гипоидного типа. Передаточное число 6,17.

Дифференциал — Конический, шестеренчатый.

Полуоси — Полностью разгруженные.

Ходовая часть

Колеса — Дисковое, с ободом 6,0Б-20 (152Б-508) с разрезным бортовым кольцом.

Шины — Пневматические радиальные размером 8,25R20 (240R508) и диагональные размером 8,25-20 (240-508).

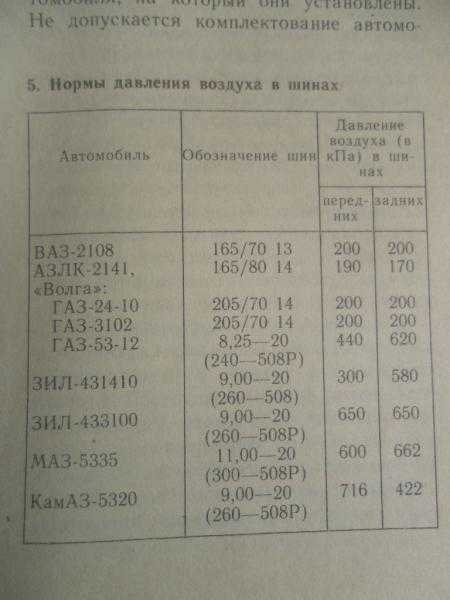

Давление воздуха в шинах, кПа (кгс/см2):

Радиальных: передних колес — 390 (4,0). задних колес — 620 (6,3).

Диагональных: передних колес — 280 (2,8). задних колес — 500 (5,0).

Установка передних колес — Угол развала колес 1°. Угол бокового наклона шкворня 8°. Угол наклона нижнего конца шкворня вперед 2°30′. Схождение колес 0-3 мм.

Рессоры — Четыре — продольные, полуэллиптические. Задняя подвеска состоит из основных и дополнительных рессор.

Амортизаторы — Гидравлические, телескопические, двухстороннего действия. Установлены на передней оси автомобиля.

Рулевое управление

Тип рулевого механизма — Глобоидный червяк с трехгребневым роликом.

Передаточное число — 21,3 (среднее).

Рулевые тяги — Трубчатые, шарниры нерегулируемой конструкции.

Тормозное управление

Рабочая тормозная система — Двухконтурная с гидравлическим приводом и гидровакуумным усилителем в каждом контуре. Тормозные механизмы — колодочные, барабанного типа.

Запасная тормозная система — Каждый контур рабочей тормозной системы.

Стояночная тормозная система — С механическим приводом к тормозному механизму, расположенному на трансмиссии.

Электрооборудование

Система проводки — Однопроводная, минус соединен с корпусом.

Номинальное напряжение в сети, В — 12.

Генератор — Г250-Г2.

Регулятор напряжение — 22.3702.

Аккумуляторная батарея — 6СТ-75.

Стартер — СТ230-А1.

Катушка зажигания — Б116.

Датчик-распределитель — 24.3706.

Свечи зажигания — А11-30.

Транзисторный коммутатор — 13.3734-01.

Добавочный резистор — 14.3729.

Стеклоочиститель — СЛ100.

Фара — ФГ122БВ или 522.3711. Передние фонари — ПФ130, Задние фонари — ФП130, ФП130Б

Техническая характеристика автомобилей ГАЗ-3309 и ГАЗ-3307

4.1. Общие данные


Модель автомобиля ГАЗ-3309 (с двигателем Д-245.7 ЕЗ)   ГАЗ-3307
(с двигателем ЗМЗ-5231)
Тип автомобиля Двухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
 — с платформой без тента   4500
 — с платформой и с тентом   4350
Полная масса автомобиля, кг 8180   7850
Масса автомобиля в снаряженном состоянии, кг:
 — с платформой без тента 3530   3200
 — с платформой и тентом 3680   3350
Габаритные размеры, мм:
 — длина 6436   6330
 — ширина (по зеркалам)   2700
 — высота (по кабине без нагрузки)   2350
 — высота (по тенту без нагрузки)   2905
База, мм   3770
Колея передних колес, мм   1630
Колея задних колес (между серединами двойных скатов), мм   1690
Дорожный просвет автомобиля с полной нагрузкой, мм   265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м   8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч 95   90
Расход топлива* при движении с постоянной скоростью, л/100 км
 — 60 км/ч 14,5   19,6
 — 80 км/ч 19,3   26,4
Угол свеса (с полной нагрузкой), град. :
 — передний   38
 — задний   25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.) 25 (14)
Погрузочная высота платформы, мм 1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

4.2. Двигатель и его системы


Модель Д-245.7 у3 ЗМЗ-5231
Тип Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров 4, вертикальное в ряд 8, V-образное
Порядок рaботы цилиндров 1–3–4–2 1–5–4–2–6–3–7–8
Направление вращения коленчатого вала Правое
Диаметр цилиндра и ход поршня, мм 110×125 92×88
Рабочий объем, л 4,75 4,67
Степень сжатия 17 7,6
Номинальная мощность нетто, кВт (л. с.), не менее
при частоте вращения коленчатого вала 2400 мин-1 87,5 (119)
при частоте вращения коленчатого вала 3200 мин-1 83 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1 413 (42)
при частоте вращения коленчатого вала 2000–2500 мин-1 294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1 800 600
Система вентиляции Закрытая
Топливный насос высокого давления (ТНВД) СРЗ (CRS-Bosch) или рядный 4-плунжерный 833. 1111005.01 (ЯЗДА) с подкачивающим насосом
Топливоподкачивающий насос Плунжерного типа для ручной (с ТНВД «833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

Форсунки В 445 121 481 (CRS-Bosch),
455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.).
Давление начала впрыска:
СРЗ.З — переменное, запрограммировано в электронном блоке управления
833.1111005.01 — 27,0+1,2 МПа

Карбюратор К-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения Пневмоцентробежного типа
Подогрев рабочей смеси Жидкостный
Топливные фильтры:
 — грубой очистки Фильтр-отстойник* с сетчатым фильтрующим элементом Фильтр-отстойник с щелевым фильтрующим элементом
 — тонкой очистки Со сменным бумажным фильтрующим элементом
Воздушный фильтр Сухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренности Сухого типа, с бумажным сменным фильтрующим элементом
Система смазки Комбинированная; под давлением и разбрызгиванием
Масляный радиатор Встроен в двигатель Неполнопоточный, отключаемый
Масляный фильтр Неразборный с бумажным фильтрующим элементом Полнопоточный, со сменным фильтрующим элементом
Система охлаждения Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ. З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:   С управлением по разрежению от карбюратора через термовакуумный включатель
 — система рециркуляции отработавших газов С управлением от электронного блока (для двигателей с ТНВД ЯЗДА «833»)
 — система вентиляции масляного картера Закрытая Закрытая с принуди тельным отсосом картерных газов
Система наддува Газотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания 11720720 ф. АЕТ, Словения или СН-07–23 Уфа

4.

3. Трансмиссия
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Сцепление Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
  С диафрагменной нажимной пружиной С периферийными нажимными пружинами
Коробка передач Механическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
 — передаточные числа
I передача 6,55
II передача 3,933
III передача 2,376
IV передача 1,442
V передача 1,000
Задний ход 5,735
Карданная передача Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главнаяпередача Коническая, гипоидного типа
 — передаточное число 4,556 6,17
Дифференциал Конический, шестеренчатый
Полуоси Полностью разгруженные

4.

4. Ходовая часть
Рама Штампованная, клепаная
Колеса Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины Пневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
 — угол развала колес
 — угол бокового наклона шкворня
 — угол наклона нижнего конца шкворня вперед 2°30′
 — схождение колес 0—3 мм
Рессоры Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы Гидравлические, телескопические, двустороннего действия. Установлены на передней оси
автомобиля

4.

5. Рулевое управление
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Тип рулевого механизма Винт-шариковая гайка Глобоидный червяк с трехгребневым роликом
 — передаточное число 23,09) (и среднем положении) 21,3 (в среднем положении)
Усилитель рулевого привода Гидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном

4.6. Тормозное управление


Рабочая тормозная система С пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к задним колесным тормозным механизмам

4.

7. Электрооборудование
Модель автомобиля ГАЗ-3309 ГАЗ-3307
Система проводки Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В 24 12
Генератор Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето» Переменного тока, со встроенным выпрямительным блоком
 — марка 51.3701–01 или ГГ273В1–3 Г287
Регулятор напряжения 2702.3702
(с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея Четыре (6СТ-55А или 6СТ-55АЗ) Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер 7402. 3708 или AZJ/3381 «Искра» СТ230-А1
Свечи накаливания 11720720
Фары 62.3711–19 62.3711–18
Указатели поворота 511.3726–10 51.3726–10
Передние фонари ПФ130АБ—01 ПФ130А—01
Передние габаритные фонари 264.3712 265.3712
Задние фонари 355.3716—левый 357.3716—левый
  354.3716—правый 356.3716—правый
Задние габаритные фонари 441.3712 44.3712
Задний противотумапный фонарь 2462.3716 2452.3716
Фонарь боковой габаритный 4802. 3731–03 4802.3731–02
Фонарь заднего хода ФП135–3716-Г или 2112.3711–02 ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар ЭМКФ04–01 ЭМКФ04
Выключатель приборов и стартера 1902.3704000 или 2101–3704000–11
Стеклоочиститель 711.5205100 20.5205 или 71.5205
Стеклоомыватель 123.5208000 122.5208000
Блок управления двигателем МИКАС 11V8
Датчик абсолютною давления 45.3829 или ЛГФИ.406231.004
Реле 85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода 25. 368889
Блок управления двигателем (система управлениия ф. «Bosch») 0281В04121

4.8. Кабина и платформа


Кабина Металлическая, двухместная, двухдверная
Отопитель Жидкостный, с радиатором, включенным в систему охлаждения двигателя
Сиденья Раздельные — водителя и пассажира
Оперение Металлическое, с капотом аллигаторного типа
Платформа С металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
 — длина 3490
 — ширина 2170
 — высота бортов 510

4.

9. Основные данные для регулировок и контроля
Модель автомобиля ГАЗ-3309   ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
 — впускных 0,25+0,05-0,10   0,20—0,30 (0,15–0,20)*
 — выпускных 0,45+0,05-0,10   0,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
 — при номинальной частоте вращения коленчатого вала 2400 мин-1; 250–350 (2,5–3,5)
 — при движении на прямой передаче со скоростью 60 км/ч;   250–350 (2,11 8,6)
 — на минимальных оборотах холостого хода 80 (0,8)   90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С   80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 800   600
Зазор между электродами свечей, мм   0,85–1,0
Номинальное напряжение генератора, В 28   14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм 12–17   10–15
Свободный ход педали сцепления, мм ю-зо   40–55
Полный ход педали сцепления, мм   190–200
Свободный ход педали тормоза, мм   3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более 10   10

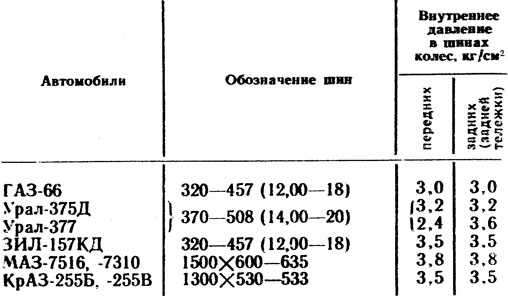

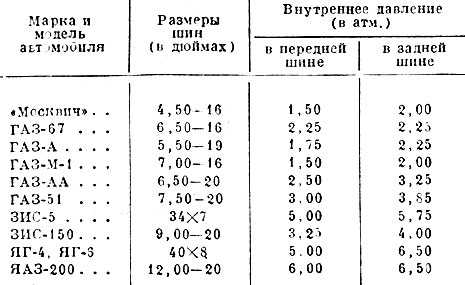

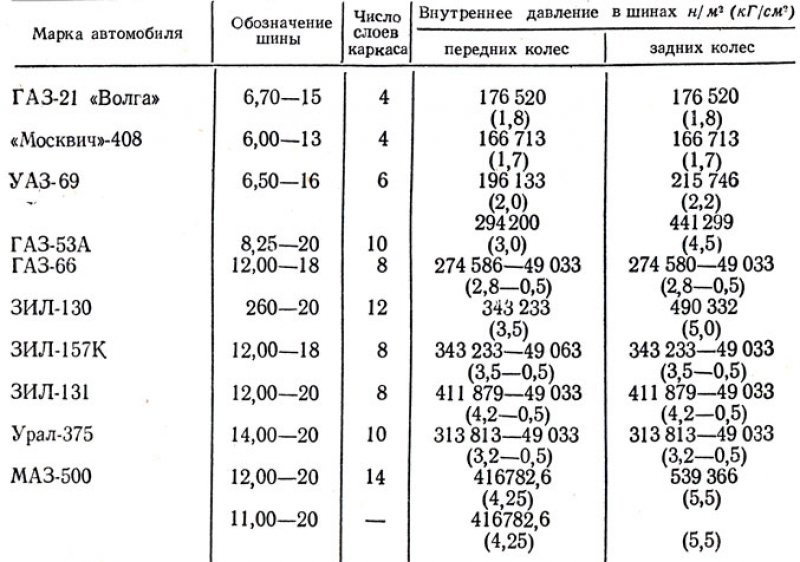

Давление воздуха в шинах, КПа (кгс/см2)
 — передних колес   380–400 (3,9–4,1)
 — задних колес   610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)   15–20 зубьев

Газ 53 задние колеса не тормозят. Другие рефераты на тему «Транспорт»


цилиндр тормозной главный старого образца газ-53

Описание

ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ Обслуживание и ремонт деталей тормозной системы ГАЗ-53

Главный тормозной цилиндр ГАЗ-53

Наиболее вероятными неисправностями главного тормозного цилиндра ГАЗ-53 могут быть: изнашивание манжет, резиновых уплотнительных колец, поршней, головок поршней, задиры и изнашивание рабочей поверхности первичного и вторичного картеров.

Отсоединяют от главного тормозного цилиндра ГАЗ-53 шланги и выливают жидкость в чистый сосуд. Отсоединяют от соединительных муфт две трубки, идущие от главного цилиндра. Заглушают трубки колпачками от клапанов прокачки.

Отсоединяют провода от включателей сигнала «Стоп». Отсоединяют шток главного цилиндра от тормозной педали. Отсоединяют главный цилиндр от кронштейна педалей, а поддерживающий кронштейн — сначала от лонжерона рамы, затем от цилиндра.

Разборка тормозного цилиндра ГАЗ-53

Очищают наружную поверхность цилиндров. Отсоединяют муфты с медными прокладками. Выливают из цилиндра жидкость, а затем, нажав несколько раз на поршень, сливают в сосуд остатки тормозной жидкости.

Отвертывают два штуцера подвода жидкости из бачка главного цилиндра и вынимают клапаны избыточного давления с пружинами.

Снимают защитный резиновый чехол с корпусаглавного тормозного цилиндра и вынимают толкатель поршня главного цилиндра.

Отвертывают два болта, соединяющие корпуса главного цилиндра, снимают с вторичного корпуса резиновые уплотнительные кольца, вынимают возвратную пружину 4 первичного поршня.

Устанавливают вторичный корпус главного тормозного ГАЗ-53 цилиндра в тиски и отвертывают упорный болт вторичного поршня. Вынимают вторичный поршень с возвратной пружиной, снимают уплотнительную манжету с головки поршня и резиновые кольца с поршня.

Устанавливают первичный корпус цилиндра в тиски, отвертывают упорный болт, вынимают поршень, снимают уплотнительную манжету с головки поршня и резиновое кольцо с поршня.

Выпрессовывают упорные стержни из поршней с помощью приспособления. Вынимают уплотнительное кольцо из головки поршня. При дефектах на рабочих поверхностях цилиндров или односторонних износах их заменяют новыми.

Резиновые манжеты, уплотнительные кольца заменяют новыми при каждой разборке главного цилиндра. Номинальные и ремонтные размеры деталей цилиндров колесных тормозных механизмов даны в инструкции по эксплуатации автомобиля.

Ремонт деталей главного тормозного цилиндра ГАЗ-53

Промывают все детали главного цилиндра в спирте или чистой тормозной жидкости и протирают. Данные предельно допустимых размеров деталей главного цилиндра указаны в инструкции по эксплуатации автомобиля..

Проверяют, нет ли задиров, рисок, коррозии на рабочих поверхностях картеров главного тормозного цилиндра.

Если на поверхности имеются задиры, коррозия и изнашивание, цилиндр хонингуют до диаметра не более 32,12 мм. В этом случае устанавливают новые манжеты номинального размера.

Если хонингованием не удается вывести дефекты с рабочей поверхности цилиндра, то цилиндр растачивают, а затем хонингуют под ремонтный размер, устанавливают соответствующего размера поршни, головки поршней и манжеты.

Поршни и головки поршней главного тормозного цилиндра ГАЗ-53 проверяют, на наличие задиров, изнашивания, царапин, вмятин на торцовых поверхностях в месте установки торцового уплотнения.

При установке изношенных поршней и головок в изношенные корпуса обеспечивают между ними диаметральный зазор не более 0,2 мм, чтобы гарантировать надежную работу уплотнительных элементов.

Манжеты, уплотнительные кольца должны быть эластичными, с острыми кромками, без изъянов, а диаметр рабочих кромок должен соответствовать нужным размерам.

Клапаны избыточного давления должны быть эластичными, без изъянов на внутренней и наружной поверхностях, внутренние кромки отверстия клапана плотно прижиматься к сферической поверхности пластины.

Сборка главного тормозного цилиндра ГАЗ-53

Перед сборкой все детали промывают в чистом спирте или тормозной жидкости и обдувают сжатым воздухом. Манжеты, поршни, головки и рабочие поверхности корпусов смазывают тонким слоем касторового масла.

Сборку главного тормозного цилиндра проводят в следующем порядке:

Устанавливают на головки поршней уплотнительные манжеты и торцовые уплотнительные кольца. Проверяют, чтобы рабочая кромка уплотнительного кольца равномерно выступала на 0,2 — 0,6 мм над торцовой поверхностью головки.

Надевают на упорные стержни поршней пружины, головки и запрессовывают стержни в поршни. После запрессовки упорных стержней оттягивают головку от поршня и проверяют торцовый зазор между ними, который должен быть 1,1 — 1,4 мм.

Зазор проверяют двумя щупами, вставляя их одновременно с диаметрально противоположных сторон.

Надевают на поршни уплотнительные резиновые кольца и возвратные пружины. Зажимают фланец вторичного картера тормозного цилиндра в тиски.

Устанавливают вторичный поршень с пружиной в корпус так, чтобы пазы поршня располагались напротив боковых отверстий корпуса, а затем, продвинув поршень внутрь, завертывают упорный болт, установив под его головку новую медную прокладку.

Устанавливают первичный поршень в картер цилиндра и завертывают упорный болт с медной прокладкой. На вторичный картер цилиндра устанавливают уплотнительные резиновые кольца и соединяют корпуса между собой.

Устанавливают в картеры клапаны избыточного давления и завертывают штуцера, болты с надетыми на них муфтами с медными прокладками. Вставляют толкатель с защитным чехлом.

Колесный цилиндр тормоза ГАЗ-53

Колесный цилиндр тормоза ГАЗ-53 снимают в следующем порядке: снимают колесо, тормозной барабан; разводят тормозные колодки, сняв стягивающую их пружину; отсоединяют муфту и тормозной трубопровод от тормозного цилиндра или шланг; снимают цилиндр с тормозного щита.

Порядок разборки колесного тормозного цилиндра: снимают резиновые колпаки с концов тормозного цилиндра; вынимают поршни, манжеты, распорные чашки с пружиной; снимают резиновые колпаки с поршней; вывертывают перепускной клапан из цилиндра; промывают детали тормозного цилиндра в чистом спирте или тормозной жидкости.

Колесный цилиндр промывают в спирте и протирают чистой салфеткой. Если на рабочей поверхности цилиндра имеются коррозия, царапины, задиры или диаметр цилиндра переднего тормозного механизма изношен более 35,08 мм, то цилиндр заменяют или хонингуют его до диаметра не более 35,12 мм.

Для цилиндра заднего тормозного механизма ГАЗ-53 размеры соответственно 38,08 и 38,12 мм. После хонингования ставят новые манжеты.

Если же дефект не устранился или имеется течь жидкости из собранного цилиндра, то цилиндр растачивают, а затем хонингуют под ремонтный размер. При этом устанавливают поршни, манжеты ремонтного размера.

Поршень колесного цилиндра тормоза не должен иметь коррозии, задиров или изнашивания. При изнашивании поршня переднего тормозного механизма до 34,85 мм, а поршня заднего тормозного механизма до 37,85 мм, а также при наличии задиров и коррозии поршень заменяют.

Манжета цилиндра тормоза должна быть эластичной с острой рабочей кромкой без дефектов, а ее диаметр должен быть не менее чем на 0,6 мм больше диаметра цилиндра, в который она устанавливается. Пружина не должна иметь коррозии. Под нагрузкой в (12±1)Н пружина должна сжиматься до высоты 25 мм.

Распорные чашки манжет не должны иметь вмятин и забоин. При установке в цилиндр они должны равномерно прилегать к уплотнительным кромкам манжет, не касаясь их донышка.

Перепускной клапан должен иметь хорошую поверхность уплотняющего корпуса, а продольное и поперечное отверстия быть чистыми.

Сборка рабочего цилиндра тормоза ГАЗ-53

Перед сборкой все детали колесных тормозных цилиндров ГАЗ-53 промывают в чистом спирте или тормозной жидкости и обдувают сжатым воздухом.

Манжеты и рабочую поверхность цилиндра смазывают касторовым маслом или тормозной жидкостью. Температура масла и тормозной жидкости не должна быть ниже +15 °С.

Сборку колесного цилиндра тормоза проводят в такой последовательности:

Собирают возвратную пружину с распорными чашками;

Надевают на поршни защитные резиновые колпаки;

Устанавливают в колесный цилиндр пружину с чашками, манжеты, поршни с колпаками;

Надевают резиновые колпаки на концы цилиндров;

Ввертывают перепускной клапан;

При отвернутом перепускном клапане воздух должен энергично выходить из его отверстия. При завернутом клапане выхода воздуха не должно быть. Надевают резиновый колпачок на перепускной клапан.

Вставляют колесный цилиндр тормоза в отверстие на щитах тормозов. Закрепляют его на щите тормоза двумя болтами и пружинными шайбами.

Ввертывают муфту или шланг с новыми медными прокладками в колесный цилиндр. Присоединяют трубопровод к муфте. Устанавливают стяжную пружину колодок.

Вакуумный усилитель тормозов ГАЗ-53

Усилитель тормозов ГАЗ-53 снимают с автомобиля только при следующих неисправностях:

Разбухание манжет из-за заливки в систему жидкости минерального происхождения или тормозной жидкости, не предусмотренной руководством по эксплуатации;

Изнашивание манжет штока, поршня силового цилиндра;

Не герметичность шарикового клапана поршня или изнашивание штока, поршня, цилиндра.

Во всех остальных случаях, связанных с заменой диафрагмы, изношенных манжет или поршня клапана управления, клапанов вакуумного и атмосферного, пружин, производят ремонт без снятия усилителя с автомобиля.

Очищают вакуумный усилитель и трубопроводы, присоединенные к нему, от пыли и грязи. Отсоединяют две гидравлические и одну воздушную трубки, резиновый шланг вакуумного трубопровода.

Сливают в сосуд тормозную жидкость из усилителя. Снимают усилитель в сборе с кронштейнами. Снимают муфту с болтом и медными прокладками гидравлического трубопровода.

Разборка вакуумного усилителя ГАЗ-53

Отсоединяют резиновый шланг 63 (рис.1) от задней половины корпуса камеры усилителя, а затем отвертывают его вместе со штуцером 31 от корпуса клапана управления.

Делают метки на корпусах 1 и 13 для обеспечения последующей правильной их сборки, а также на гидравлическом цилиндре 47 и корпусе 13, прилегающем к нему. Снимают два хомута с корпуса усилителя.


Рис.1. Вакуумный усилитель тормоза ГАЗ-53 в разобранном виде

1 — задний корпус; 2, 59, 62 — гайки; 3, 40, 61 — пружинные шайбы; 4 — малая тарелка; 5, 34 — диафрагмы; 6 — распорная втулка; 7 — большая тарелка; 8, 25, 28, 57 — пружины; 9 — винт; 10 — хомут; 11, 19 — резиновые кольца; 12, 16 — шайбы; 13 — передний корпус; 14,41 — прокладки;15 — стопорные кольца; 17 — манжета штока; 18 — корпус уплотнительный; 20 — упорная шайба; 21-толкатель (шток) поршня; 22 — толкатель клапана поршня; 23, 27, 37 — поршни; 24 — шариковый клапан; 26 — клапан; 29 — крышка клапана управления; 30, 39 — болты; 31-штуцер; 32, 33- шайбы; 35 — клапан управления; 36, 56 — манжеты; 38 — клапан управлений в сборе; 42 — корпус клапана управления; 44, 48 — уплотнительные прокладки; 45 — перепускной клапан; 46 — колпачок; 47 — цилиндр усилителя; 49 — пробка; 50 — соединительная муфта; 51 — болт соединительной муфты; 52 — кронштейн крепления вакуумного усилителя ГАЗ-53; 54 — зубчатая шайба; 55 — колпачок манжеты поршня; 58, 65 — шплинты; 60 — штифт; 63 — шланг; 64 — стяжная лента; 66 — пряжка

Удерживая рукой диафрагму, отвертывают гайку толкателя. Снимают последовательно пружинную шайбу гайки, малую тарелку 4 (см. рис.1) диафрагмы, диафрагму 5, распорную втулку 6, большую тарелку 7 диафрагмы, пружину 8.

Осторожно снимают резиновое кольцо 11 вместе с шайбой 12 толкателя 21. Снимают переднюю половину корпуса 13, картонную прокладку 14.

Отвертывают торцовую пробку 49 и снимают медную прокладку 48. Открывают корпус уплотнителей 18 Вынимают манжеты 17из корпуса уплотнителей и снимают резиновое кольцо 19.

Вынимают поршень с толкателем из цилиндра в сторону, а затем расшплинтовывают поршень, снимают колпак55 (см. рис.1) манжеты, вынимают из поршня пружину 57, шариковый клапан 24, снимают манжету 56 с поршня.

Выпрессовывают из поршня штифт. Вынимают толкатель (шток) 21 поршня 23 и пластинчатый толкатель 22 шарикового клапана. Легким нажимом вынимают из цилиндра упорную шайбу 20 поршня, вывертывают перепускной клапан 45 с колпачком 46 из цилиндра 47 усилителя и штуцер 43 с медной прокладкой 44.

Снимают крышку 29 корпуса 42 клапана управления с прокладкой 41. Снимают корпус 42 клапана управления и вынимают из цилиндра клапан управления 38. Вынимают пружину 25 из корпуса клапана, клапаны 26 и их пружину.25.

Снимают плоскую фигурную шайбу 32 с клапана управления, шайбу 33 диафрагмы и диафрагму 34. Снимают уплотнительную манжету 36 с нижнего конца поршня 37 клапана управления. В случае плохого состояния уплотнительной манжеты верхнего конца поршня клапана его выпрессовывают. Снимают манжету поршня.

Сборка вакуумного усилителя ГАЗ-53

Перед сборкой вакуумного усилителя тормозов детали промывают. Манжеты погружают в теплое масло или в тормозную жидкость температурой не менее +15 °С. Внутреннюю полость цилиндра смазывают маслом или тормозной жидкостью.

Собирают вакуумный усилитель в порядке, обратном разборке. При сборке поршень с толкателем (штоком) устанавливают в цилиндр усилителя.

Не продвигают поршень в цилиндр усилителя более 100 мм от края цилиндра, чтобы не, повредить манжету поршня. Манжеты устанавливают в корпус уплотнителей.

При сборке переднего корпуса камеры с цилиндром обеспечивают совмещение отверстий в корпусе, прокладке и цилиндре.

При сборке заднего корпуса совмещают на корпусах метки, сделанные при разборке. Под гайки, болты которых используются для крепления усилителей, шайбы не ставят.

Инструкции по эксплуатации и техобслуживанию грузовых автомобилей

Другие статьи

Грузовой автомобиль ГАЗ 53 и его тормозная система

Регистратор-зеркало заднего вида 5 в 1 со скидкой! Пишет в FullHD качестве.

ГАЗ 53 — это старый труженик, который бороздит по нашим дорогам очень длительное время. Хотя не выпускают его уже добрых 25 лет, но машин этих все еще достаточно. Особенно они актуальны в деревнях, где дороги отсутствуют как таковые, а весной такое бездорожье начинается, что проехать по ним не сможет ни один крутой джип. Грузовик достаточно вместительный, но он требует постоянного ухода за свои 30 с горкой лет, расход этого автомобиля приближается к 20 литрам на 100 километров дороги, а коробка передач с двойным выжимом и отсутствие усилителя руля требует определенного умения водить машину. Нередко водители, которые никогда не ездили на таких машинах не справлялись с управлением и имели проблемы потом. К тому же включение передач без двойного выжима чревато крайне быстрой поломкой КПП. Но при должном уходе автомобиль крайне надежен и может выдержать большую нагрузку.

Устройство тормозов

Тормозная система ГАЗ 53 также является представителем позапрошлых поколений автомобилестроения и не может похвастаться минимальным тормозным путем или сверх эффективным торможением. Как правило, резко остановить этот автомобиль, вообще, не получается, но, равносильно этому факту, он и не разгоняется до слишком больших скоростей. Но тем, кто все еще эксплуатирует этот автомобиль все равно как-то приходиться следить за его техническим состоянием тормозной системы. Вот об этом мы сегодня и поговорим.

Тормозная система автомобиля предназначена для генерации тормозного усилия, что будет противодействовать силе вращения колеса в том самом месте, где колесо соприкасается с дорогой. Конечно, если бы колесо моментально замирало, то это бы приводил к тому, что резина стиралась бы об асфальт, поэтому колесо продолжает вращаться замедляя свой ход до полной остановки машины, если он требуется. Тормозной путь автомобиля зависит от конструкции всей тормозной системы, конечно, у ГАЗ 53 с полной загрузкой и на большой скорости он будет очень большим. Как правило, водители этого грузовика просто не разгоняются до очень больших скоростей, чтобы в случае чего иметь возможность остановиться.

Итак, на подопытный грузовик имеет две подсистемы в своем распоряжении:


Любопытная конструкция у стояночной тормозной системы. Обычно, как это делается сегодня, стояночная система обеспечивается за счет штатных тормозных механизмов, которые просто зажимают задние колеса. Здесь же инженерами было сконструировано более интересное устройство. Когда водитель изменяет положение рычага стояночного тормоза и приводит его в действие, специальный механизм обжимает колодками карданный вал автомобиля сразу после коробки переключения передач. Это приводит к тому, что задние колеса не могут вращаться, так как для этого карданный вал должен вращаться. Однако в экстренной ситуации, при отказе рабочей системы остановить машину стояночным тормозом будет затруднительно ввиду как раз такой конструкции. Рабочая же система имеет стандартный вид для того времени и является обычной, гидравлического типа. Он приводится в действие нажатием педали тормоза и используется водителем постоянно при езде автомобиля. К слову, нередко при большом уклоне чтобы тронуться без отката даже опытные водителя ГАЗ 53 трогаются с ручника. И такая конструкция стояночного тормоза значительно им упрощает эту операцию.


Принцип торможения ГАЗ 53

Тормозная система газ 53 включает в себя исполнительные механизмы и механизмы, что приводят в действие исполнительные. То есть сам механизм располагается на колесе автомобиля и занимается тем, что в нужный момент, когда этого желает водитель замедляет вращение колеса. Привод же тянется по всей машине и является способом контроля за механизмом. Сначала мы обсудим то, как работает именно он. Привод включает в себя:

  • Педаль тормоза.
  • Главный тормозной цилиндр.
  • Гидровакуумный усилитель.
  • Контуры и соединительные патрубки.

Педаль располагается в салоне машины между педалями акселератора и сцепления, именно на нее жмет водитель, когда хочет замедлить ход машины. Когда водитель жмет на нее создается усилие, которое воспринимает главный тормозной цилиндр. Цилиндр имеет одноименную форму и в нем находится небольшой поршень с клапаном. При нажатии на педаль клапан в цилиндре перекрывается и жидкость в контуре не может выйти из него, так как контуры тормозного механизма полностью герметичны. Поршень с закрытым клапаном начинает двигаться вниз и нагнетает давление жидкости в системе. Контуры от главного тормозного идут на каждое колесо каждой оси, соответственно здесь два тормозных контура. Это было сделано скорее из соображений безопасности, чем с технической стороны. С технической как раз проще было сделать один, но так при разгерметизации всего контура остановить «газон» будет невозможно. А вот если выйдет из строя только один, то нажатием на педаль ситуацию изменить все же как-то, но можно будет. Также здесь установлен и гидровакуумный усилитель, который создает дополнительное давление на поршень главного тормозного, с целью увеличить давление в системе на больший показатель, чем этого можно достичь одним нажатием ногой на педаль. Усиление создаётся за счет разряжения, что появляется во впускном коллекторе двигателя. Вакуумный усилитель перенаправляет его часть на тормозной цилиндр, что создает дополнительное давление. За состоянием гидровакуумного усилителя нужно постоянно следить, потому что при его разгерметизации воздух будет сочиться во впускной коллектор и этот как минимум приведет к тому, что машину заглохнет. Как максимум это может привести к выходу из строя мотора.

Сам механизм же имеет довольно простую конструкцию в виде применения тормозных барабанов на всех колесах машины. Барабаны здесь действительно и на передней, и на задней оси, с той лишь разницей, что спереди они более меньшего размера. Задние же имеют защитные экраны, которые предотвращают выход из строя тормозного механизма. В качестве подвижной части здесь берется сам корпус барабана, который плотно прикручен к колесу и вращается вместе с ним. Внутри же стоят две колодки с пружинами и рабочие цилиндры. Пружины необходимы чтобы сдерживаться колодки от самопроизвольного нажатия и возвращают их в исходное положение, когда водитель отпускает педаль. При нажатии на педаль давление в контурах давит на рабочие цилиндры, и они прижимают колодки к горизонтальной поверхности корпуса барабана. На колодках установлены специальные фрикционные накладки, которые предотвращают их быстрое стирание об барабан. На грузовиках тормоза барабанного типа показывают довольно неплохие результаты до сих пор, так что при поддержании их в достаточно хорошем состоянии работать они могут достаточно долго.

Тормозная система автомобиля ГАЗ 53 — Кулибинск клуб

Тормозная система автомобиля ГАЗ 53


Тормозная система автомобиля ГАЗ-53-12

Эта тормозная система с гидроприводом и вакуумным усилителем. Действует она так. Когда с небольшим усилием нажимают на педаль 6 (рис. 1), перемещаемый ею поршень 11 вытесняет жидкость из главного цилиндра 10 в колесные цилиндры 3 через цилиндр 8 вакуумного усилителя. Давлением жидкости поршни 2 прижимают колодки 1 к барабанам с силой, пропорциональной усилию, приложенному к педали.

Для более интенсивного торможения на педаль нажимают сильнее. В этом случае автоматически вступает в работу вауумный усилитель 7, который создает в колесных цилиндрах дополнительное давление. В результате колодки прижимаются к барабанам с большей силой. Когда педаль отпускают, давление на поршни 2 прекращается, пружины

Рис. 1 Схема рабочей тормозной системы с гидравлическим приводом и вакуумным усилителем:


1, 5 – тормозные колодки; 2 – поршни; 3 – колесный тормозной цилиндр;

4 – трубопровод; 6 – тормозная педаль; 7 – вакуумный усилитель;

8 – цилиндр усилителя; 9, 12 – пружины; 10 – главный тормозной цилиндр;

11 – поршень главного тормозного цилиндра

отводят колодки от барабана – происходит растормаживание. Одновременно сближающимися поршнями жидкость вытесняется из колесных цилиндров, и возвращается в главный цилиндр вслед за перемещающимся вперед поршнем 11.

В системах с гидроприводом применяют тормозные жидкости марок ГТЖ-22м, «Нева» (обе – желтоватого цвета) и БСК (красного или зеленого цвета). Эти жидкости могут работать при низких и высоких температурах, не разрушают металлических и резиновых деталей, обладают смазывающими свойствами. Смешивать их или разбавлять водой нельзя, так как они расслаиваются и образуются сгустки. Все тормозные жидкости ядовиты, а жидкость «Нева» еще и огнеопасна. Использованную жидкость нельзя выливать на землю, в канализацию и водоемы. Ее разводят в десятикратном объеме воды и выливают в глубокую яму. Жидкость марки «Нева» сжигают.

Колесные тормоза устроены одинаково, лишь передние меньше по размерам. Барабан каждого тормоза закреплен на
ступице колеса. В барабане на щите 6 (рис. 2, а), прикрепленном к фланцу поворотного кулака или заднего моста,

смонтированы колодки ^ 1 с фрикционными накладками. 3 прикреплен к щиту. В тщательно обработанной расточке его корпуса 16 (рис. 25, б) с обеих сторон вставлены резиновые манжеты 12 с сухарями 15. Пружина 11, помещенная между манжетами, постоянно прижимает сухари к ребрам колодок. Резиновые колпаки 14, надетые на торцах цилиндров, защищают детали от пыли и воды. В нижнее резьбовое отверстие ввинчен штуцер трубопровода, по которому нагнетается жидкость в полость цилиндра, а в верхнее – перепускной клапан 9 для удаления воздуха при заполнении системы.

Рис. 2 Колесный тормоз (а) и колесный тормозной цилиндр (б) автомобиля ГАЗ-53-12:


1 — колодка; 2, 11 — пружины; 3 — колесный тормозной цилиндр;

4 — регулировочный эксцентрик; 5 — скоба; б — тормозной щит; 7 — палец;

8 — эксцентриковая втулка; 9 — перепускной клапан; 10, 14 — резиновые

колпаки; 12 — манжета; 13 — поршень; 15 — сухарь; 16 — корпус

Рис. 3 Главный тормозной цилиндр автомобиля ГАЗ-53-12:


1 — корпус; 2 — впускной клапан; 3 — пружина; 4 — шайба-держатель; 5, 7 — манжеты;

6 — поршень; 8 — стопорное кольцо; 9 — резиновый чехол;

10 – шток; 11 – тяга; 12 – оттяжная пружина; 13 – рычаг педали;

14 – пластинчатый клапан; 15 – пробка; 16 – пружина; 17 – крышка;

18 – выпускной клапан

Главный цилиндр выполнен в общей отливке с резервуаром для тормозной жидкости. 10 перемещает поршень 6 назад (на рисунке – вправо). Как только манжета 5 перекроет перепускное отверстие Е, возрастающим давлением открывается впускной клапан 2 и жидкость из главного цилиндра вытесняется в систему – происходит торможение. Когда педаль опускают, пружина 3 перемещает поршень вперед и жидкость, вытесняемая поршнями колесных цилиндров, возвращается в главный цилиндр. При этом она преодолевает сопротивление выпускного клапана 18, благодаря чему в системе поддерживается повышенное давление, и этим предотвращается подсос воздуха через неплотности.

Жидкость возвращается в цилиндр медленнее, чем это необходимо для заполнения пространства, освобождаемого быстро перемещающимся поршнем. Чтобы в полости А не создавалось разрежение (пока не открыто отверстие Е), она пополняется из полости В через продольные сверления Б в поршне и канавки на переднем пояске манжеты. Пластинчатый клапан 14 обеспечивает зазор между торцами поршня и манжеты, необходимый для прохода жидкости. После того как поршень дойдет до упора, остатки жидкости, вытесняемой из системы, перепускаются через отверстие Е в резервуар. 3 (рис. 4), цилиндр 17 с поршнем и клапаны. Камера образована двумя штампованными половинами, которые вместе с за-ложенной между ними диафрагмой стянуты двумя хомутами.

Цилиндр 17 фланцем прикреплен к вакуумной камере. В его тщательно обработанную расточку вставлен поршень 18 с шариковым клапаном 19, уплотненный резиновой манжетой 20. В паз поршня заложен плоский толкатель 21, а затем вставлен шток 6 и соединен штифтом. Шток 6, называемый толкателем поршня, пропущен сквозь уплотнительный корпус 23 и с помощью тарелки соединен с диафрагмой 4. Пространство Е цилиндра сообщается с тщательно обработанным сверлением, куда вставлен поршень 14, уплотненный двумя резиновыми

Рис. 4 Вакуумный усилитель тормозной системы автомобиля ГАЗ-53-12:


1 – впускная труба; 2 – шланг; 3 – вакуумная камера; 4 – диафрагма;

5 – пружина; 6 – шток; 7 – вакуумный клапан; 8 – крышка; 9 – воздушный

клапан; 10 – пружина вакуумного и воздушного клапанов; 11 – пружина

клапана управления; 12 – корпус; 13 – клапан управления; 14 – поршень

клапана управления; 15 – воздушный фильтр; 16 – перепускной клапан;

17 – цилиндр усилителя; 18 – поршень; 19 – клапан поршня; 20 – манжета;

21 – толкатель; 22 – шайба; 23 – уплотнительный корпус;

24 – главный тормозной цилиндр; 25 – педаль; 26 – запорный клапан

Манжетами. 13 с диафрагмой, зажатой между корпусами цилиндра и клапана. Над клапаном управления на общем стержне установлены вакуумный 7 и воздушный 9 клапаны, отжимаемые пружиной 11 вниз.

Полость Б камеры через запорный клапан 26 постоянно соединена с впускной трубой 1 двигателя, поэтому при его работе в полости создается разрежение. В расторможенном состоянии такое же разрежение создается и в полости А, так как воздух из нее по шлангу 2 отсасывается в полость Б через сверления В и Г и зазор между отжатым вниз клапаном 13 управления и вакуумным клапаном 7. Вследствие равенства давлений в полостях А и Б на диафрагму действует лишь пружина 5 и прогибает ее до положения, при котором поршень 18 доходит до шайбы 22. Еще раньше в эту шайбу упирается толкатель 21, так как он немного выступает из паза, куда вставлен. Поэтому в конце перемещения поршня толкатель 21 своим острым выступом отжимает шарик клапана 19. В результате полости Б и Д оказываются соединенными между собой.

Когда для притормаживания автомобиля слегка нажимают на педаль, жидкость из главного цилиндра через отверстие в поршне проходит в колесные цилиндры. Когда же на педаль нажимают с большим усилием, возрастающим давлением жидкости в полости Е поршень 14 вместе с клапаном управления 13 перемещается вверх, прижимает его к вакуумному клапану 7, разобщая тем самым полости А и Б, а затем открывает воздушный клапан 9. Атмосферный воздух через фильтр 15 устремляется в полость А, прогибает диафрагму 4, и она через шток 6 перемещает поршень 18 вправо. В начале хода плоский толкатель 21, отжимаемый пружиной клапана 19, отстает от поршня до момента, когда клапан 19 закроет отверстие в поршне и этим разобщит полости Е и Д. Теперь жидкостью, вытесняемой из главного цилиндра, в полости Е поддерживается лишь давление, необходимое для удержания клапана управления, а давление в полости Д будет пропорционально силе, передаваемой от диафрагмы 4 поршню.

По мере поступления воздуха в полость А увеличивается и сила давления его на диафрагму клапана управления, а следовательно, возрастает и усилие на педали, необходимое для удержания его в верхнем положении. 11 сместит клапан управления вниз. В результате сначала закрывается воздушный клапан 9, а затем, когда клапан управления отойдет от вакуумного клапана 7, воздух быстро отсасывается из полости А. Пружина 5 прогибает диафрагму 4, в результате через шток 6 поршень 18 движется влево, вытесняя жидкость из полости Е в главный цилиндр, а когда отмоется клапан 19, туда же будет уходить и жидкость из полости Д – происходит растормаживание автомобиля.

Тормозная система с двухконтурным гидравлическим приводом

Рабочие тормозные системы многих современных автомобилей имеют привод с двумя, а то и большим числом независимых контуров. В случае повреждения одного из них остальные продолжают действовать и, хотя менее эффективно, но все же обеспечивают торможение автомобиля.

Двухконтурный привод применяют и в рабочей тормозной системе выпускаемых сейчас автомобилей ГАЗ-53-12. По существу это две независимые системы: одна тормозит передние, а другая – задние колеса. Резервуаром для тормозной жидкости служит пополнительный бачок 7 (рис. 12 — колесный цилиндр

Колесные тормозные механизмы, колесные цилиндры и вакуумные усилители 1 такие же, как в ранее рассмотренной системе. Главный цилиндр образован корпусами 2 и 12 (рис. 6), соединенными фланцами. Стык корпусов уплотнен резино-выми кольцами 15. В тщательно обработанных расточках корпусов помещены поршни 3 и 8, уплотненные резиновыми кольцами 14, а также головки 17и 6 поршней, уплотненные манжетами 11. Уплотнительные кольца 7 вставлены в торцовые

Рис. 6 Главный цилиндр двухконтурного гидропривода тормозной системы:


1 – клапан избыточного давления; 2, 12 – корпуса; 3, 8 – поршни;

4, 20 – возвратные пружины поршней; 5, 13, 19, 21 – упорные стержни;

6, 17 – головки поршней; 7, 14, 15 – уплотнительные кольца; 9 – толкатель;

10, 16 – упорные болты; 11 – манжеты; 18, 22 – пружины

расточки головок поршней. В поршни вставлены стержни 5 и 19, в бурты которых с одной стороны упираются пружины 4 и 20, а с другой – пружины 18. 8 движется, не испытывая противодавления до тех пор, пока стержень 5 не упрется в стержень 19. После этого оба поршня перемещаются вместе, создавая давление жидкости в полости А, и происходит торможение только передних колес.

Если поврежден только контур передних колес, а значит, жидкость вытекла из полости А, то в начале торможения давление в полости Б нарастает незначительно и определяется сопротивлением пружины 20, сжимаемой перемещающимся поршнем 3. Так продолжается до упора стержня 19 в стержень 21, после чего движется лишь поршень 8, создавая давление в контуре задних колес, которые затормаживаются. Таким образом, при повреждении одного из контуров значительно увеличивается свободный ход тормозной педали и ухудшается интенсивность торможения. Поэтому автомобиль надо вести особо осторожно и лишь до места, где повреждение можно устранить.

Сигнализатор неисправности гидропривода – это переключатель золотникового типа. В поперечном канале его корпуса 1 (рис. 7) установлены поршни 2 и 3, уплотненные резиновыми кольцами. Когда оба контура исправны, при торможении жидкость проходит через сигнализатор (как показано стрелками), обтекая хвостовики поршней.

Если один контур поврежден, то при торможении под действием давления жидкости из полости исправного контура оба поршня смещаются в сторону поврежденного, так как в нем не создается противодавления. При этом шарик 4, преодолевая сопротивление пружины, выдавливается из проточки поршня 3, через шток замыкает контакты датчика 5 и на щитке приборов загорается сигнальная лампа.

После устранения неисправности удаляют воздух из поврежденного контура, после чего, отвинтив на 1,5. 2 оборота клапан прокачки неповрежденного контура, плавно нажимают на педаль до момента погасания сигнальной лампы и, удерживая ее в этом положении, завинчивают клапан.

Рис. 7 Сигнализатор неисправности привода тормозной системы автомобиля ГАЗ-53-12:

1 – корпус; 2, 3 – поршни; 4 – шарик; 5 – датчик

Механик Тормозная система автомобиля ГАЗ-53А

Автомобиль ГАЗ-53А – Тормоза барабанного типа с гидравлическим тормозным приводом и гидровакуумным усилителем. Стояночный тормоз барабанный с механическим (ручным) управлением.

Гидравлический тормозной привод (рис. а) включает главный и соединенные с ним колесные цилиндры.

Корпус 3 главного цилиндра объединен с резервуаром рабочей жидкости. Крышка 2 корпуса имеет отверстие для заливки жидкости и пробку 1. В пробке сделано отверстие для сообщения полости резервуара с атмосферой и предусмотрен отражатель для предупреждения выплескивания жидкости.

В цилиндре помещен поршень 6 с уплотнительными манжетами, наружной 14 и внутренней 18, выпускной 22 и впускной 21 клапаны. Между поршнем 6 и манжетой 18 установлена шайба 17, зафиксированная стопорным кольцом 12. Возвратная пружина 5 прижимает поршень 6 к манжетам 14 и 18 и упорной шайбе 17. С противоположной стороны пружина поджимает к седлу впускной клапан 21, обеспечивая этим постоянное избыточное давление в гидравлической системе. Компенсационное отверстие 19 соединяет резервуар с рабочей полостью цилиндра, а перепускным отверстием 16 резервуар сообщается с полостью цилиндра, заключенной между манжетами 14 и 18. Колпак 7 защищает главный цилиндр от попадания в него пыли и влаги. С колесными цилиндрами главный цилиндр соединен трубопроводами — стальными трубками, гибкими шлангами и арматурой (штуцеры. муфты, тройники).

Колесный цилиндр (рис. 1, в) преобразует давление жидкости в механическое усилие на колодках тормоза. В корпусе 3 цилиндра помещены два поршня 1, уплотнительные манжеты 4 и пружина 2. С торцов цилиндр защищен колпачками 6. В поршни запрессованы сухари 5, в прорези которых заходят торцы тормозных колодок 5 (рис. б).

При нажатии на педаль рычага 10 (рис. 1, а) толкатель 8 перемещает поршень, который манжетой 18 перекрывает компенсационное отверстие 19, разобщая полость главного цилиндра с полостью резервуара. При последующем движении поршня открывается выпускной клапан 22, жидкость поступает из магистрали к колесным цилиндрам в полость, заключенную между манжетами 4 (рис. в) в корпусе 3, перемещает поршни 1 в направлении стрелок, и сухари 5 прижимают колодки 5 (рис. б) к тормозным барабанам.

При отпускании педали поршень под усилием пружин 5 и 9 (рис. а) возвращается в исходное положение. Под действием стяжных пружин 2 (рис. б) тормозных колодок 5 открывается впускной клапан 21 (рис. а) и жидкость поступает в главный цилиндр — давление в системе плавно уменьшается. При снижении давления до 0,08-0,12 МПа впускной клапан под воздействием пружины 5 закрывается и перетекание жидкости прекращается.

При обратном ходе поршня (оттормаживании) в рабочей полости главного тормозного цилиндра создается некоторое разрежение. Оно обусловлено тем, что заполнение цилиндра отстает от перемещения поршня вследствие слабого напора жидкости. Кроме того, трубопроводы системы и впускной клапан создают определенное гидравлическое сопротивление движению жидкости. В результате жидкость из резервуара через перепускное отверстие 16 (рис. а) и отверстие 15 в поршне просачивается в рабочую полость цилиндра, отжимая шайбу 17 и кромку внутренней манжеты 18. По мере перетекания жидкости из системы ее излишек в рабочей полости главного цилиндра поступает в резервуар через компенсационное отверстие 19.

На автомобилях и тракторах наиболее распространены тормозные механизмы барабанного типа (рис. б). Тормоз состоит из тормозного диска 6 с колесным цилиндром 1, двух колодок 5 с опорными пальцами 3, стяжной пружиной 2 и тормозного барабана.

Тормозные диски передних колес прикрепляются к фланцам цапф, а задних — к фланцам полуосевых рукавов моста. На диске установлены вверху колесный цилиндр 1, внизу — опорные пальцы 3 с бронзовыми эксцентриками 4, на которых размещены тормозные колодки 5.

Верхние концы ребер колодок входят в прорези толкателей поршней колесного цилиндра 1.

Колодки опираются на регулировочные эксцентрики 10 и прижимаются к ним пружиной 2. Проворачиванию эксцентриков препятствуют пружины 11. Скобы 8 с пластинчатыми пружинами 9, установленные на диске, удерживают колодки от боковых смещений. Эксцентрики 10 и 4 центрируют колодки относительно тормозного барабана.

Для обеспечения большей безопасности движения применяют колесные тормоза с раздельным гидравлическим приводом — двумя параллельно действующими контурами, причем при выходе из строя одного контура второй обеспечивает работоспособность системы.

Раздельный независимый привод для тормозов передних и задних колес включает главный тормозной цилиндр тандемного типа, два бачка для рабочей жидкости, приводы передних и задних тормозов, регулятор силы торможения задних колес с механическим приводом, педаль, трубопроводы и арматуру для подвода жидкости к тормозам. Устройство главного тормозного цилиндра привода таково, что при выходе из строя контура привода тормозов задних колес эффективность действия передних тормозов полностью сохраняется, и наоборот.

Рис. Тормозная система с гидравлическим приводом:

А — гидравлический привод — 1 — пробка; 2 — крышка корпуса; 3 — корпус; 4 — трубка; 5 — возвратная пружина; 6 — поршень; 7 — защитный колпак; 8 — толкатель; 9-пружина педали тормоза; 10 – рычаг педали; 11-вилка; 12 — стопорное кольцо; 13 — упорная шайба; 14- наружная манжета поршня; 15-отвепстие поршня; 16-перепускное отверстие; 17 — шайба; 18-внутренняя манжета поршня; 19 — компенсационное отверстие; 20 — пружин выпускного клапана; 21-впускной клапан; 22 — выпускной клапан;

б — тормозной механизм: 1- колесный цилиндр; 2, 9, 11-пружины; 3 – палец; 4, 10-эксцентрики;5-колодки; 6-тормозной диск; 7 — накладка; 8 – скоба;

в — тормозной цилиндр: 1-поршень; 2-пружина; 3- корпус; 4 — манжета; 5 – сухарь; 6 — колпачок.

Тормозная система автомобиля ГАЗ-53А — 4.5 out of 5 based on 2 votes

Главный тормозной цилиндр ГАЗ-53

Наиболее вероятными неисправностями главного тормозного цилиндра ГАЗ-53 могут быть: изнашивание манжет, резиновых уплотнительных колец, поршней, головок поршней, задиры и изнашивание рабочей поверхности первичного и вторичного картеров.

Отсоединяют от главного тормозного цилиндра ГАЗ-53 шланги и выливают жидкость в чистый сосуд. Отсоединяют от соединительных муфт две трубки, идущие от главного цилиндра. Заглушают трубки колпачками от клапанов прокачки.

Отсоединяют провода от включателей сигнала «Стоп». Отсоединяют шток главного цилиндра от тормозной педали. Отсоединяют главный цилиндр от кронштейна педалей, а поддерживающий кронштейн — сначала от лонжерона рамы, затем от цилиндра.

Разборка тормозного цилиндра ГАЗ-53

Очищают наружную поверхность цилиндров. Отсоединяют муфты с медными прокладками. Выливают из цилиндра жидкость, а затем, нажав несколько раз на поршень, сливают в сосуд остатки тормозной жидкости.

Отвертывают два штуцера подвода жидкости из бачка главного цилиндра и вынимают клапаны избыточного давления с пружинами.

Снимают защитный резиновый чехол с корпусаглавного тормозного цилиндра и вынимают толкатель поршня главного цилиндра.

Отвертывают два болта, соединяющие корпуса главного цилиндра, снимают с вторичного корпуса резиновые уплотнительные кольца, вынимают возвратную пружину 4 первичного поршня.

Устанавливают вторичный корпус главного тормозного ГАЗ-53 цилиндра в тиски и отвертывают упорный болт вторичного поршня. Вынимают вторичный поршень с возвратной пружиной, снимают уплотнительную манжету с головки поршня и резиновые кольца с поршня.

Устанавливают первичный корпус цилиндра в тиски, отвертывают упорный болт, вынимают поршень, снимают уплотнительную манжету с головки поршня и резиновое кольцо с поршня.

Выпрессовывают упорные стержни из поршней с помощью приспособления. Вынимают уплотнительное кольцо из головки поршня. При дефектах на рабочих поверхностях цилиндров или односторонних износах их заменяют новыми.

Резиновые манжеты, уплотнительные кольца заменяют новыми при каждой разборке главного цилиндра. Номинальные и ремонтные размеры деталей цилиндров колесных тормозных механизмов даны в инструкции по эксплуатации автомобиля.

Ремонт деталей главного тормозного цилиндра ГАЗ-53

Промывают все детали главного цилиндра в спирте или чистой тормозной жидкости и протирают. Данные предельно допустимых размеров деталей главного цилиндра указаны в инструкции по эксплуатации автомобиля..

Проверяют, нет ли задиров, рисок, коррозии на рабочих поверхностях картеров главного тормозного цилиндра.

Если на поверхности имеются задиры, коррозия и изнашивание, цилиндр хонингуют до диаметра не более 32,12 мм. В этом случае устанавливают новые манжеты номинального размера.

Если хонингованием не удается вывести дефекты с рабочей поверхности цилиндра, то цилиндр растачивают, а затем хонингуют под ремонтный размер, устанавливают соответствующего размера поршни, головки поршней и манжеты.

Поршни и головки поршней главного тормозного цилиндра ГАЗ-53 проверяют, на наличие задиров, изнашивания, царапин, вмятин на торцовых поверхностях в месте установки торцового уплотнения.

При установке изношенных поршней и головок в изношенные корпуса обеспечивают между ними диаметральный зазор не более 0,2 мм, чтобы гарантировать надежную работу уплотнительных элементов.

Манжеты, уплотнительные кольца должны быть эластичными, с острыми кромками, без изъянов, а диаметр рабочих кромок должен соответствовать нужным размерам.

Клапаны избыточного давления должны быть эластичными, без изъянов на внутренней и наружной поверхностях, внутренние кромки отверстия клапана плотно прижиматься к сферической поверхности пластины.

Сборка главного тормозного цилиндра ГАЗ-53

Перед сборкой все детали промывают в чистом спирте или тормозной жидкости и обдувают сжатым воздухом. Манжеты, поршни, головки и рабочие поверхности корпусов смазывают тонким слоем касторового масла.

Сборку главного тормозного цилиндра проводят в следующем порядке:

Устанавливают на головки поршней уплотнительные манжеты и торцовые уплотнительные кольца. Проверяют, чтобы рабочая кромка уплотнительного кольца равномерно выступала на 0,2 — 0,6 мм над торцовой поверхностью головки.

Надевают на упорные стержни поршней пружины, головки и запрессовывают стержни в поршни. После запрессовки упорных стержней оттягивают головку от поршня и проверяют торцовый зазор между ними, который должен быть 1,1 — 1,4 мм.

Зазор проверяют двумя щупами, вставляя их одновременно с диаметрально противоположных сторон.

Надевают на поршни уплотнительные резиновые кольца и возвратные пружины. Зажимают фланец вторичного картера тормозного цилиндра в тиски.

Устанавливают вторичный поршень с пружиной в корпус так, чтобы пазы поршня располагались напротив боковых отверстий корпуса, а затем, продвинув поршень внутрь, завертывают упорный болт, установив под его головку новую медную прокладку.

Устанавливают первичный поршень в картер цилиндра и завертывают упорный болт с медной прокладкой. На вторичный картер цилиндра устанавливают уплотнительные резиновые кольца и соединяют корпуса между собой.

Устанавливают в картеры клапаны избыточного давления и завертывают штуцера, болты с надетыми на них муфтами с медными прокладками. Вставляют толкатель с защитным чехлом.

Колесный цилиндр тормоза ГАЗ-53

Колесный цилиндр тормоза ГАЗ-53 снимают в следующем порядке: снимают колесо, тормозной барабан; разводят тормозные колодки, сняв стягивающую их пружину; отсоединяют муфту и тормозной трубопровод от тормозного цилиндра или шланг; снимают цилиндр с тормозного щита.

Порядок разборки колесного тормозного цилиндра: снимают резиновые колпаки с концов тормозного цилиндра; вынимают поршни, манжеты, распорные чашки с пружиной; снимают резиновые колпаки с поршней; вывертывают перепускной клапан из цилиндра; промывают детали тормозного цилиндра в чистом спирте или тормозной жидкости.

Колесный цилиндр промывают в спирте и протирают чистой салфеткой. Если на рабочей поверхности цилиндра имеются коррозия, царапины, задиры или диаметр цилиндра переднего тормозного механизма изношен более 35,08 мм, то цилиндр заменяют или хонингуют его до диаметра не более 35,12 мм.

Для цилиндра заднего тормозного механизма ГАЗ-53 размеры соответственно 38,08 и 38,12 мм. После хонингования ставят новые манжеты.

Если же дефект не устранился или имеется течь жидкости из собранного цилиндра, то цилиндр растачивают, а затем хонингуют под ремонтный размер. При этом устанавливают поршни, манжеты ремонтного размера.

Поршень колесного цилиндра тормоза не должен иметь коррозии, задиров или изнашивания. При изнашивании поршня переднего тормозного механизма до 34,85 мм, а поршня заднего тормозного механизма до 37,85 мм, а также при наличии задиров и коррозии поршень заменяют.

Манжета цилиндра тормоза должна быть эластичной с острой рабочей кромкой без дефектов, а ее диаметр должен быть не менее чем на 0,6 мм больше диаметра цилиндра, в который она устанавливается. Пружина не должна иметь коррозии. Под нагрузкой в (12±1)Н пружина должна сжиматься до высоты 25 мм.

Распорные чашки манжет не должны иметь вмятин и забоин. При установке в цилиндр они должны равномерно прилегать к уплотнительным кромкам манжет, не касаясь их донышка.

Перепускной клапан должен иметь хорошую поверхность уплотняющего корпуса, а продольное и поперечное отверстия быть чистыми.

Сборка рабочего цилиндра тормоза ГАЗ-53

Перед сборкой все детали колесных тормозных цилиндров ГАЗ-53 промывают в чистом спирте или тормозной жидкости и обдувают сжатым воздухом.

Манжеты и рабочую поверхность цилиндра смазывают касторовым маслом или тормозной жидкостью. Температура масла и тормозной жидкости не должна быть ниже +15 °С.

Сборку колесного цилиндра тормоза проводят в такой последовательности:

Собирают возвратную пружину с распорными чашками;

Автомобиль ГАЗ-53 оборудован тремя тормозными системами: рабочей, действующей на тормозные механизмы всех колес автомобиля: запасной, являющейся частью рабочей тормозной системы и действующей на тормозные механизмы передних или задних колес; стояночной, действующей на трансмиссию автомобиля.

Контроль за уровнем тормозной жидкости в главном тормозном цилиндре осуществляется с помощью прозрачного бачка. Контроль за износом накладок колесных тормозных механизмов — через отверстия на щитах, которые закрываются съемными резиновыми заглушками; система сигнализации неисправности гидропривода, которая при срабатывании включает красный сигнализатор на панели приборов.

Рабочая тормозная система ГАЗ-53 выполнена с раздельным торможением осей (с двумя независимыми контурами), при этом каждый контур выполняет функции запасной тормозной системы. Рабочие тормоза состоят из тормозных механизмов передних 1 и задних 9 колес и привода к ним (рис.1).

Рис.1. Схема привода тормозной системы ГАЗ-53

1,9 — соответственно передний и задний тормозные механизмы; 2 — впускная труба двигателя; 3 — запорный клапан; 4 — лампа сигнализатора; 5 — сигнализатор неисправности гидропривода; 6 — главный цилиндр; 7 дополнительный бачок; 8- воздушный фильтр; 10, 11 -соответственно гидровакуумные усилители задних и передних тормозов

Тормоза ГАЗ-53 передних и задних колес одинаковы по конструкции и отличаются размерностью отдельных входящих деталей. Тормозные механизмы передних колес имеют цилиндры с поршнями 35 мм и накладки шириной 80 мм. Тормозные механизмы ГАЗ-53 задних колес имеют цилиндры с поршнями 38 мм и накладки шириной 100 мм.


Рис.2. Тормоз колеса ГАЗ-53

1 — тормозная колодка; 2 — колесный цилиндр; 3 — экран колесного цилиндра; 4 — возвратная пружина колодок; 5 — направляющая скоба колодок; 6 — тормозной щит; 7 — пружинная шайба; 8 — ганка; 9 — стопорный палец тормозной колодки; 10 — эксцентрики опорных пальцев; 11 — пластина опорных пальцев; 12 — метки; 13 — болт регулировочного эксцентрика; 14 — шайба; 15 — смотровой люк; 16 — регулировочный эксцентрик

Тормоз колеса (рис.2) с одной заклинивающей и одной отжимной колодками состоит из тормозного щита 6, колесного цилиндра 2 с экраном 3. Положение колодок 1 в механизме регулируется с помощью латунных эксцентриков 10 опорных пальцев 9 и регулировочными эксцентриками 16.

Колодки тормоза ГАЗ-53 прижимаются к регулировочным эксцентрикам стяжной пружиной 4. Каждая колодка центрируется независимо одна от другой. На наружном торце каждого опорного пальца сделана метка 12 (углубление 2 мм), показывающая положение наибольшего эксцентриситета эксцентрика опорного пальца.

При правильной установке колодок метки 12 должны быть обращены одна к другой, как показано на рис.2. Допускается отклонение поворота меток от указанного положения в пределах 40°.


Рис.3. Главный тормозной цилиндр ГАЗ-53

I, II — полости; 1 — клапан избыточного давления; 2, 12 — соответственно вторичный и первичный картеры; 3, 8 — соответственно вторичный и первичный поршни; 4 — возвратная пружина поршня; 5 — упорный стержень; 6- головка поршня, 7 — уплотнительное торцовое кольцо; 9 — толкатель; 10 — упорный болт; 11 — манжета; 13 — уплотнительное кольцо поршня; 14 — уплотнительное кольцо корпуса; 15 — пружина головки поршня; 16 — пружина клапана избыточного давления

Главный тормозной цилиндр ГАЗ-53 (рис.3) снабжен двумя последовательно расположенными поршнями 3 и 8 с прозрачным двухсекционным бачком для тормозной жидкости, который установлен под капотом автомобиля.

На первичном 8 и вторичном 3 поршнях установлены подвижные головки 6 с уплотнительными торцовыми кольцами 1 и манжетами 11. Головки удерживаются на поршнях с помощью упорных стержней 5, которые впрессовываются в поршни.

Головки поджимаются к поршням пружинами 15, а поршни в сборе с головками и уплотнителями прижимаются к упорным болтам 10 возвратными пружинами 4. Суммарный рабочий ход поршней 38 мм.

При этом ход первичного поршня 21 мм, ход вторичного поршня 17 мм. В верхних частях первичного 12 и вторичного 2 картеров установлены клапаны избыточного давления 1 с пружинами 16.

Главный цилиндр тормоза через толкатель 9 соединяется с тормозной педалью. В расторможенном положении поршни 3 главного цилиндра через головки упираются в упорные болты 10, в результате чего между поршнем и головкой образуется зазор для прохода жидкости из бачка в рабочие полости цилиндра.

При торможении толкатель 9 перемещает первичный поршень 8. При этом головка под действием пружины 15 прижимается через уплотнитель 7 к поршню, разобщая жидкость в бачке от жидкости первичной рабочей полости цилиндра.

При движении поршня жидкость из рабочей полости цилиндра проходит через отверстия в пластине клапана избыточного давления 1 и, обжимая резиновый поясок клапана от пластины, поступает в трубопровод, идущий к колесным цилиндрам задних тормозных механизмов ГАЗ-53.

Одновременно жидкость, находящаяся в первичной рабочей полости цилиндра, действует на вторичный поршень 3, который в свою очередь вытесняет жидкость в трубопровод, идущий к передним тормозным механизмам.

При растормаживании поршни 3 и 8 под действием возвратных пружине перемещаются к исходному положению до упора головок 6 в болты 10. Если педаль тормоза освобождается резко, поршни главного тормозного цилиндра ГАЗ-53 возвращаются быстрее, чем жидкость из колесных цилиндров.

В этом случае в рабочих полостях главного цилиндра создается разрежение, под действием которого головки отходят от поршней, образуя торцовый зазор, и жидкость из бачка заполняет рабочие полости цилиндров.

При упоре поршней в болты 10 избыток жидкости через торцовый зазор возвращается обратно в бачок главного цилиндра. Система расторможена и готова к последующему торможению.

Выход из строя одного из контуров тормозного привода сопровождается увеличением хода тормозной педали. Однако запаса хода педали при этом достаточно для создания в исправном контуре давления тормозной жидкости, необходимого для торможения.

Вакуумный усилитель тормоза ГАЗ-53 — диафрагменного типа служит для увеличения давления в тормозном приводе, чем снижает усилие на тормозной педали.

При выходе из строя вакуумного усилителя тормоза или нарушении герметичности вакуумного трубопровода резко снижается эффективность торможения.

Принцип действия усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

Вакуумный усилитель тормозов автомобиля ГАЗ-53 состоит из камеры усилителя, гидравлического цилиндра и клапана управления. Камера усилителя образуется из двух корпусов.

Передний корпус через вакуумный трубопровод и запорный клапан соединен с впускной трубой двигателя, а задний корпус с помощью резинового шланга — с корпусом клапана управления.

Между корпусами установлена резиновая диафрагма, которая удерживается между ними с помощью двух хомутов. Внутренней частью диафрагма крепится на толкателе (штоке) с помощью тарелки, шайбы и гайки. На тарелку действует возвратная пружина.

В корпусе гидравлического цилиндра находится поршень, который через штифт соединен с толкателем штока. Между поршнем и штоком расположен пластинчатый толкатель клапана, который воздействует на шарик клапана.

На поршне установлена уплотнительная резиновая манжета. Поршень упирается в упорную шайбу. В цилиндре имеется корпус уплотнителей с резиновыми манжетами, в котором перемещается шток.

Клапан управления усилителя тормоза состоит из корпуса, крышки, поршня с манжетами и диафрагмой, которая крепится на клапане с помощью плоской зубчатой шайбы. В корпусе расположены возвратная пружина клапана, вакуумный и атмосферный клапаны, посаженные на общий стержень.

Атмосферный клапан прижимается к седлу пружиной. Крышка клапана через воздушный трубопровод соединена с воздушным фильтром (см. рис.1) усилителя.

При работе двигателя во впускной трубе создается разрежение, которое через вакуумный трубопровод и запорный клапан передается в полость первичной камеры усилителя и затем через Г-образное отверстие в цилиндре-в полость V клапана управления.

Рис.5. Запорный клапан ГАЗ-53

1 – корпус, 2 — пружина; 3-резиновый клапан;

Запорный клапан ГАЗ-53 (рис.5) состоит из корпуса 1, штуцера 5, резинового клапана 3 и пружины 2. Под действием разрежения, возникающего во впускном коллекторе двигателя, резиновый клапан отходит от седла и разрежение поступает в вакуумные усилители.

В случае снижения разрежения в двигателе резиновый клапан под действием пружины прижимается к седлу и обеспечивает сохранение наибольшего разрежения в вакуумных усилителях.

Рис.6. Сигнализатор неисправности гидропривода ГАЗ-53

Сигнализатор неисправности гидропривода тормозов (рис.6) соединен с полостями главного тормозного цилиндра. Он состоит из корпуса 5, поршней 1 и 2 с уплотнительными резиновыми кольцами, шарика 3 и датчика 4.

В случае выхода из строя одного из контуров раздельного привода тормозов под действием разности давления при первом же нажатии на тормозную педаль поршни перемещаются в сторону меньшего давления.

Шарик 3 выходит из канавки, и контакты датчика 4 замыкаются. На панели приборов при этом загорается красная контрольная лампа. После обнаружения и устранения неисправности прокачивают поврежденный контур.

Стояночная тормозная система ГАЗ-53

Стояночная тормозная система ГАЗ-53 (рис.7) имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач.


Рис.7. Стояночная тормозная система ГАЗ-53

1 — регулировочный винт; 2 — опоры колодок; 3 — сухарь; 4 — корпус регулировочного механизма; 5 — толкатель разжимного механизма; 6 — шарики; 7 — корпус разжимного механизма; 8 — разжимной стержень; 9 — тормозной рычаг; 10 — тяга отключения; 11 — зубчатый сектор; 12 — защелка; 13 — тяга; 14 — контргайка; 15 — барабан; 16 — рычаг; 17 — вилка; 18 — колодка; 19, 21 — пружины; 20 — щит

Тормозной механизм ГАЗ-53 колодочный, барабанного типа состоит из щита 20, на котором крепятся разжимной и регулировочный механизмы, а также тормозные колодки 18.

В корпусе 7 разжимного механизма расположен корпус шариков 6, которые связаны с наклонными поверхностями толкателей 5, а последние — с колодками. Регулировочный механизм состоит из корпуса 4, в котором имеется регулировочный винт 1, воздействующий на сухарь 5.

Регулировочный винт стопорится от проворачивания пластинчатой пружиной. При заворачивании регулировочного винта сухарь перемещается и раздвигает опоры 2 колодок. Колодки стояночного тормоза ГАЗ-53 прижимаются к толкателям 5 и опорам 2 пружинами 19 и 21.

При этом пружины 21, окрашенные в красный или серый цвет, первичной колодки по нагрузке уступают пружинам 19, окрашенным в черный цвет, вторичной колодки, что при движении автомобиля обеспечивает включение сначала первичной колодки, а затем вторичной.

Включение стояночной тормозной системы происходит при перемещении рукой рычага привода. При этом через тягу 13 и рычаг 16 усилие передается на корпус шариков, которые через толкатели 5 прижимают колодки 18 к тормозному барабану 15.

Фиксация привода осуществляется автоматически защелкой 12, которая постоянно прижимается к сектору 11 пружиной, расположенной в верхней части рычага и воздействующей на тягу 10.

Регулировка стояночной тормозной системы ГАЗ-53

По мере изнашивания фрикционных тормозных накладок колодок стояночного тормоза зазор между накладками и тормозным барабаном восстанавливают вращением регулировочного винта 1 (см. рис.7).

Последовательность регулировки стояночного тормоза ГАЗ-53:

Вывешивают с помощью домкрата задние колеса автомобиля, рычаг переключения передач ставят в нейтральное положение.

Ставят рычаг 9 в крайнее переднее положение; завертывают регулировочный винт 1 так, чтобы тормозной барабан 15 от усилия рук не проворачивался;

Регулируют длину тяги 13 регулировочной вилкой 17 до совпадения отверстия в вилке с отверстием в рычаге, выбрав все зазоры в соединениях;

Увеличивают длину тяги, отвернув регулировочную вилку на 1 — 2 оборота; затягивают контргайку вилки, вставляют палец (головкой вверх), зашплинтовывают;

Отпускают регулировочный винт настолько, чтобы барабан свободно вращался. При приложении усилия 60 кгс на рукоятку рычага 9 защелка 12 должна переместиться на 3 — 4 зуба сектора 11. Опускают задние колеса автомобиля.

Стояночный тормоз ГАЗ-53

В стояночной тормозной системе ГАЗ-53 (см. рис.7) подлежат ремонту тормозной механизм и барабан. Привод тормозной системы, как правило, ремонту не подвергают.

Разборка стояночного тормоза ГАЗ-53

Отпускают регулировочный винт 1 настолько, чтобы концы колодок 18 упирались в корпус 4 регулировочного механизма. Отвертывают передний конец карданного вала и тягу 13 привода от разжимного рычага 16 тормоза.

Снимают барабан тормоза. Отвертывают болты крепления тормозного механизма к коробке передач. Осторожно снимают отражатели масла и грязи.

Снимают колодки, для чего отсоединяют пружины, стягивающие колодки, от корпусов регулировочного и разжимного механизмов. Снимают разжимной механизм и вынимают из него толкатели колодок, шарики и корпус шариков.

Снимают регулировочный механизм и вынимают из него опоры колодок. При необходимости вынимают заглушку из корпуса, а затем вынимают разжимной сухарь 3 и отвертывают регулировочный винт 1.

Тормозной барабан ГАЗ-53 на рабочей поверхности не должен иметь задиров, глубоких рисок от изнашивания, выступающего цилиндрического пояска.

Выступающий цилиндрический поясок удаляют шабером. При наличии задиров, глубоких рисок барабан растачивают. Диаметр расточки не более 221,5 мм. Барабаны с диаметром рабочей поверхности более 223 мм к эксплуатации не допускают из-за возможного разрушения.

Фрикционные накладки колодок ГАЗ-53 должны быть чистыми, без масляных пятен и глубоких рисок. При необходимости их зачищают шкуркой. Толщина фрикционных накладок не должна быть менее 0,5 мм до головок заклепок в наиболее изношенной части.

При необходимости заменяют колодки вместе с фрикционными накладками или приклепывают к колодкам новые накладки. После приклепки шлифуют наружную поверхность накладок так, чтобы их радиус был на 0,2 — 0,3 мм меньше радиуса барабана для ускорения приработки. Обе колодки заменяют одновременно.

Корпуса регулировочного и разжимного механизмов тормоза, а также входящие в них детали очищают от коррозии и грязи. Образованные на скосах толкателей вмятины глубиной до 0,15 мм удаляют шлифовкой скосов или заменяют толкатели.

Если шарики покрылись коррозией или имеют граненность, их заменяют. Диаметр шарика 11,9 мм. Пружина на регулировочном болте должна надежно удерживаться заклепкой и при повороте фиксироваться в пазах болта.

Сборка стояночного тормоза ГАЗ-53

Сборку стояночного тормоза ведут в последовательности, обратной разборке. При сборке толкатели, шарики, корпус шариков разжимного механизма, а также опоры колодок регулировочного механизма и опорные поверхности концов колодок смазывают тонким слоем Литола-24 или жировым смазочным материалом. Следят, чтобы смазочный материал не попал на фрикционные накладки колодок.

На первичную тормозную колодку стояночного тормоза устанавливают более слабые пружины, окрашенные в красный или серый цвет, а на вторичную — пружины, окрашенные в черный цвет.

Регулировка тормозной системы автомобиля ГАЗ-53

Надежность работы тормозной системы автомобиля ГАЗ-53 зависит от состояния ее узлов и технического обслуживания. В процессе эксплуатации автомобиля периодически проверяется (ежедневное обслуживание) уровень тормозной жидкости в бачке главного тормозного цилиндра, герметичность гидравлического привода тормозов, а также исправность рабочей тормозной системы и работоспособность стояночной.

Регулировка зазора между толкателем и поршнем главного цилиндра тормоза ГАЗ-53

С целью предотвращения самопроизвольного притормаживания автомобиля необходимо, чтобы между толкателем и поршнем главного цилиндра тормозов был зазор 1,5 — 2,5 мм, что соответствует свободному ходу тормозной педали 8 — 14 мм.


Рис.8. Регулировка свободного хода педали тормоза ГАЗ-53

При регулировке свободного хода педали разъединяют тормозную педаль 6 (рис.1) с тягой 4, расшплинтовав и вынув соединяющий их палец. Проверяют положение педали.

Под действием стяжной пружины 5 педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины автомобиля.

Отворачивают контргайку 3, ввертывают тягу 4 педали в толкатель 2 поршня главного тормозного цилиндра 1 таким образом, чтобы при крайнем переднем положении поршня ось отверстия тяги была смещена назад и не доходила до оси отверстия педали на 1,5 — 2,5 мм.

Не нарушая этого положения, надежно стопорят соединительную тягу 4 педали в толкателе 2 контргайкой 3. Совмещают отверстия педали и соединительной тяги, вставляют палец и зашплинтовывают его.

Заполнение гидропривода рабочей тормозной системы ГАЗ-53 жидкостью (прокачка)

Тормозную систему ГАЗ-53 прокачивают при замене жидкости или при попадании в гидравлическую систему воздуха вследствие замены изношенной детали или узла, вызывающего разгерметизацию системы.

Гидравлическая тормозная система имеет два независимых контура, которые прокачивают отдельно, когда двигатель не работает и в усилителях отсутствует разрежение. Во время прокачки поддерживают необходимый уровень тормозной жидкости в главном цилиндре, не допуская «сухого дна».

Перед прокачкой тормозной системы отвертывают крышку бачка главного цилиндра и заливают тормозную жидкость. Нажимают несколько раз на тормозную педаль, чтобы заполнить тормозной жидкостью полости главного цилиндра. Снимают с клапанов прокачки защитные колпачки.

В тормозной системе автомобиля имеется шесть точек прокачки. Начинают прокачку системы с узлов заднего контура: сначала вакуумный усилитель, а затем колесные цилиндры тормозных механизмов.

При этом прокачивают сначала правый, а затем левый тормоз. Прокачку узлов переднего контура ведут в той же последовательности, что и заднего контура.

Во время прокачки в контурах гидропривода возникает разность давлений, под действием которой перемещаются поршни сигнализатора, и при включенном зажигании на панели приборов загорается красная лампа. Чтобы погасить красную лампу, возвращают поршни сигнализатора в исходное положение.

При прокачке тормозной системы ГАЗ-53, а также при неисправности гидропривода, вызывающей утечку тормозной жидкости, или при образовании паровых пробок в одном из контуров раздельного привода срабатывает сигнализатор и на панели приборов загорается красная лампа.

После устранения неисправности и прокачки неисправного контура контрольную лампу гасят. Для этого при включенном выключателе зажигания снимают колпачок с клапана прокачки (колесного цилиндра или вакуумного усилителя) контура, который был исправным, и надевают на клапан прокачки резиновый шланг, опустив свободный конец в сосуд.

Вывертывают на 1,5 — 2 оборота клапан прокачки и плавно нажимают на тормозную педаль до тех пор, пока не погаснет контрольная лампа на панели приборов. Удерживая педаль в этом положении, завертывают клапан прокачки.

Для возвращения поршней сигнализатора в исходное положение, когда прокачивают всю систему, начиная ее с заднего контура, отворачивают клапан прокачки заднего контура.

Регулировка зазора между колодками и тормозными барабанами ГАЗ-53

Зазор регулируют при остывших барабанах и правильно отрегулированных подшипниках колес. Существуют две регулировки тормозов: текущая и полная.

Текущую регулировку тормозов ГАЗ-53 осуществляют эксцентриками при вращении колеса рукой. При регулировке передних колодок тормозных механизмов вращают колеса вперед, а при регулировке задних колодок тормозных механизмов — назад.

Для регулировки тормозов вывешивают колесо с помощью домкрата. Вращая колесо, слегка поворачивают эксцентрик колодки пока колодка не затормозит колесо.

Постепенно опуская эксцентрик, вращают колесо рукой в ту же сторону до тех пор, пока оно не станет вращаться свободно. Устанавливают вторую колодку так же, как и первую. После регулировки всех тормозов проверяют их действие на дороге.

______________________________________________________________________________________________________

Автомобиль ГАЗ-53А – Тормоза барабанного типа с гидравлическим тормозным приводом и гидровакуумным усилителем. Стояночный тормоз барабанный с механическим (ручным) управлением.

Гидравлический тормозной привод (рис. а) включает главный и соединенные с ним колесные цилиндры.

Корпус 3 главного цилиндра объединен с резервуаром рабочей жидкости. Крышка 2 корпуса имеет отверстие для заливки жидкости и пробку 1. В пробке сделано отверстие для сообщения полости резервуара с атмосферой и предусмотрен отражатель для предупреждения выплескивания жидкости.

В цилиндре помещен поршень 6 с уплотнительными манжетами, наружной 14 и внутренней 18, выпускной 22 и впускной 21 клапаны. Между поршнем 6 и манжетой 18 установлена шайба 17, зафиксированная стопорным кольцом 12. Возвратная пружина 5 прижимает поршень 6 к манжетам 14 и 18 и упорной шайбе 17. С противоположной стороны пружина поджимает к седлу впускной клапан 21, обеспечивая этим постоянное избыточное давление в гидравлической системе. Компенсационное отверстие 19 соединяет резервуар с рабочей полостью цилиндра, а перепускным отверстием 16 резервуар сообщается с полостью цилиндра, заключенной между манжетами 14 и 18. Колпак 7 защищает главный цилиндр от попадания в него пыли и влаги. С колесными цилиндрами главный цилиндр соединен трубопроводами — стальными трубками, гибкими шлангами и арматурой (штуцеры, муфты, тройники).

Колесный цилиндр (рис. 1, в) преобразует давление жидкости в механическое усилие на колодках тормоза. В корпусе 3 цилиндра помещены два поршня 1, уплотнительные манжеты 4 и пружина 2. С торцов цилиндр защищен колпачками 6. В поршни запрессованы сухари 5, в прорези которых заходят торцы тормозных колодок 5 (рис. б).

При нажатии на педаль рычага 10 (рис. 1, а) толкатель 8 перемещает поршень, который манжетой 18 перекрывает компенсационное отверстие 19, разобщая полость главного цилиндра с полостью резервуара. При последующем движении поршня открывается выпускной клапан 22, жидкость поступает из магистрали к колесным цилиндрам в полость, заключенную между манжетами 4 (рис. в) в корпусе 3, перемещает поршни 1 в направлении стрелок, и сухари 5 прижимают колодки 5 (рис. б) к тормозным барабанам.

При отпускании педали поршень под усилием пружин 5 и 9 (рис. а) возвращается в исходное положение. Под действием стяжных пружин 2 (рис. б) тормозных колодок 5 открывается впускной клапан 21 (рис. а) и жидкость поступает в главный цилиндр — давление в системе плавно уменьшается. При снижении давления до 0,08-0,12 МПа впускной клапан под воздействием пружины 5 закрывается и перетекание жидкости прекращается.

При обратном ходе поршня (оттормаживании) в рабочей полости главного тормозного цилиндра создается некоторое разрежение. Оно обусловлено тем, что заполнение цилиндра отстает от перемещения поршня вследствие слабого напора жидкости. Кроме того, трубопроводы системы и впускной клапан создают определенное гидравлическое сопротивление движению жидкости. В результате жидкость из резервуара через перепускное отверстие 16 (рис. а) и отверстие 15 в поршне просачивается в рабочую полость цилиндра, отжимая шайбу 17 и кромку внутренней манжеты 18. По мере перетекания жидкости из системы ее излишек в рабочей полости главного цилиндра поступает в резервуар через компенсационное отверстие 19.

На автомобилях и тракторах наиболее распространены тормозные механизмы барабанного типа (рис. б). Тормоз состоит из тормозного диска 6 с колесным цилиндром 1, двух колодок 5 с опорными пальцами 3, стяжной пружиной 2 и тормозного барабана.

Тормозные диски передних колес прикрепляются к фланцам цапф, а задних — к фланцам полуосевых рукавов моста. На диске установлены вверху колесный цилиндр 1, внизу — опорные пальцы 3 с бронзовыми эксцентриками 4, на которых размещены тормозные колодки 5.

Верхние концы ребер колодок входят в прорези толкателей поршней колесного цилиндра 1.

Колодки опираются на регулировочные эксцентрики 10 и прижимаются к ним пружиной 2. Проворачиванию эксцентриков препятствуют пружины 11. Скобы 8 с пластинчатыми пружинами 9, установленные на диске, удерживают колодки от боковых смещений. Эксцентрики 10 и 4 центрируют колодки относительно тормозного барабана.

Для обеспечения большей безопасности движения применяют колесные тормоза с раздельным гидравлическим приводом — двумя параллельно действующими контурами, причем при выходе из строя одного контура второй обеспечивает работоспособность системы.

Раздельный независимый привод для тормозов передних и задних колес включает главный тормозной цилиндр тандемного типа, два бачка для рабочей жидкости, приводы передних и задних тормозов, регулятор силы торможения задних колес с механическим приводом, педаль, трубопроводы и арматуру для подвода жидкости к тормозам. Устройство главного тормозного цилиндра привода таково, что при выходе из строя контура привода тормозов задних колес эффективность действия передних тормозов полностью сохраняется, и наоборот.

Рис. Тормозная система с гидравлическим приводом:

Based on 2 votes

Тормозная система автомобиля ГАЗ-53-12

Эта тормозная система с гидроприводом и вакуумным усилителем. Действует она так. Когда с небольшим усилием нажимают на педаль 6 (рис. 1), перемещаемый ею поршень 11 вытесняет жидкость из главного цилиндра 10 в колесные цилиндры 3 через цилиндр 8 вакуумного усилителя. Давлением жидкости поршни 2 прижимают колодки 1 к барабанам с силой, пропорциональной усилию, приложенному к педали.

Для более интенсивного торможения на педаль нажимают сильнее. В этом случае автоматически вступает в работу вауумный усилитель 7, который создает в колесных цилиндрах дополнительное давление. В результате колодки прижимаются к барабанам с большей силой. Когда педаль отпускают, давление на поршни 2 прекращается, пружины

Рис. 1 Схема рабочей тормозной системы с гидравлическим приводом и вакуумным усилителем:


1, 5 – тормозные колодки; 2 – поршни; 3 – колесный тормозной цилиндр;

4 – трубопровод; 6 – тормозная педаль; 7 – вакуумный усилитель;

8 – цилиндр усилителя; 9, 12 – пружины; 10 – главный тормозной цилиндр;

11 – поршень главного тормозного цилиндра

Отводят колодки от барабана – происходит растормаживание. Одновременно сближающимися поршнями жидкость вытесняется из колесных цилиндров, и возвращается в главный цилиндр вслед за перемещающимся вперед поршнем 11.

В системах с гидроприводом применяют тормозные жидкости марок ГТЖ-22м, «Нева» (обе – желтоватого цвета) и БСК (красного или зеленого цвета). 3 прикреплен к щиту. В тщательно обработанной расточке его корпуса 16 (рис. 25, б) с обеих сторон вставлены резиновые манжеты 12 с сухарями 15. Пружина 11, помещенная между манжетами, постоянно прижимает сухари к ребрам колодок. Резиновые колпаки 14, надетые на торцах цилиндров, защищают детали от пыли и воды. В нижнее резьбовое отверстие ввинчен штуцер трубопровода, по которому нагнетается жидкость в полость цилиндра, а в верхнее – перепускной клапан 9 для удаления воздуха при заполнении системы.

Рис. 2 Колесный тормоз (а) и колесный тормозной цилиндр (б) автомобиля ГАЗ-53-12:


1 — колодка; 2, 11 — пружины; 3 — колесный тормозной цилиндр;

4 — регулировочный эксцентрик; 5 — скоба; б — тормозной щит; 7 — палец;

8 — эксцентриковая втулка; 9 — перепускной клапан; 10, 14 — резиновые

Колпаки; 12 — манжета; 13 — поршень; 15 — сухарь; 16 — корпус

Рис. 3 Главный тормозной цилиндр автомобиля ГАЗ-53-12:


1 — корпус; 2 — впускной клапан; 3 — пружина; 4 — шайба-держатель; 5, 7 — манжеты;

6 — поршень; 8 — стопорное кольцо; 9 — резиновый чехол;

10 – шток; 11 – тяга; 12 – оттяжная пружина; 13 – рычаг педали;

14 – пластинчатый клапан; 15 – пробка; 16 – пружина; 17 – крышка;

18 – выпускной клапан

Главный цилиндр выполнен в общей отливке с резервуаром для тормозной жидкости. 10 перемещает поршень 6 назад (на рисунке – вправо). Как только манжета 5 перекроет перепускное отверстие Е, возрастающим давлением открывается впускной клапан 2 и жидкость из главного цилиндра вытесняется в систему – происходит торможение. Когда педаль опускают, пружина 3 перемещает поршень вперед и жидкость, вытесняемая поршнями колесных цилиндров, возвращается в главный цилиндр. При этом она преодолевает сопротивление выпускного клапана 18, благодаря чему в системе поддерживается повышенное давление, и этим предотвращается подсос воздуха через неплотности.

Жидкость возвращается в цилиндр медленнее, чем это необходимо для заполнения пространства, освобождаемого быстро перемещающимся поршнем. Чтобы в полости А не создавалось разрежение (пока не открыто отверстие Е), она пополняется из полости В через продольные сверления Б в поршне и канавки на переднем пояске манжеты. Пластинчатый клапан 14 обеспечивает зазор между торцами поршня и манжеты, необходимый для прохода жидкости. После того как поршень дойдет до упора, остатки жидкости, вытесняемой из системы, перепускаются через отверстие Е в резервуар. 3 (рис. 4), цилиндр 17 с поршнем и клапаны. Камера образована двумя штампованными половинами, которые вместе с за-ложенной между ними диафрагмой стянуты двумя хомутами.

Цилиндр 17 фланцем прикреплен к вакуумной камере. В его тщательно обработанную расточку вставлен поршень 18 с шариковым клапаном 19, уплотненный резиновой манжетой 20. В паз поршня заложен плоский толкатель 21, а затем вставлен шток 6 и соединен штифтом. Шток 6, называемый толкателем поршня, пропущен сквозь уплотнительный корпус 23 и с помощью тарелки соединен с диафрагмой 4. Пространство Е цилиндра сообщается с тщательно обработанным сверлением, куда вставлен поршень 14, уплотненный двумя резиновыми

Рис. 4 Вакуумный усилитель тормозной системы автомобиля ГАЗ-53-12:


1 – впускная труба; 2 – шланг; 3 – вакуумная камера; 4 – диафрагма;

5 – пружина; 6 – шток; 7 – вакуумный клапан; 8 – крышка; 9 – воздушный

Клапан; 10 – пружина вакуумного и воздушного клапанов; 11 – пружина

Клапана управления; 12 – корпус; 13 – клапан управления; 14 – поршень

Клапана управления; 15 – воздушный фильтр; 16 – перепускной клапан;

17 – цилиндр усилителя; 18 – поршень; 19 – клапан поршня; 20 – манжета;

21 – толкатель; 22 – шайба; 23 – уплотнительный корпус;

24 – главный тормозной цилиндр; 25 – педаль; 26 – запорный клапан

Манжетами. 13 с диафрагмой, зажатой между корпусами цилиндра и клапана. Над клапаном управления на общем стержне установлены вакуумный 7 и воздушный 9 клапаны, отжимаемые пружиной 11 вниз.

Полость Б камеры через запорный клапан 26 постоянно соединена с впускной трубой 1 двигателя, поэтому при его работе в полости создается разрежение. В расторможенном состоянии такое же разрежение создается и в полости А, так как воздух из нее по шлангу 2 отсасывается в полость Б через сверления В и Г и зазор между отжатым вниз клапаном 13 управления и вакуумным клапаном 7. Вследствие равенства давлений в полостях А и Б на диафрагму действует лишь пружина 5 и прогибает ее до положения, при котором поршень 18 доходит до шайбы 22. Еще раньше в эту шайбу упирается толкатель 21, так как он немного выступает из паза, куда вставлен. Поэтому в конце перемещения поршня толкатель 21 своим острым выступом отжимает шарик клапана 19. В результате полости Б и Д оказываются соединенными между собой.

Когда для притормаживания автомобиля слегка нажимают на педаль, жидкость из главного цилиндра через отверстие в поршне проходит в колесные цилиндры. Когда же на педаль нажимают с большим усилием, возрастающим давлением жидкости в полости Е поршень 14 вместе с клапаном управления 13 перемещается вверх, прижимает его к вакуумному клапану 7, разобщая тем самым полости А и Б, а затем открывает воздушный клапан 9. Атмосферный воздух через фильтр 15 устремляется в полость А, прогибает диафрагму 4, и она через шток 6 перемещает поршень 18 вправо. В начале хода плоский толкатель 21, отжимаемый пружиной клапана 19, отстает от поршня до момента, когда клапан 19 закроет отверстие в поршне и этим разобщит полости Е и Д. Теперь жидкостью, вытесняемой из главного цилиндра, в полости Е поддерживается лишь давление, необходимое для удержания клапана управления, а давление в полости Д будет пропорционально силе, передаваемой от диафрагмы 4 поршню.

По мере поступления воздуха в полость А увеличивается и сила давления его на диафрагму клапана управления, а следовательно, возрастает и усилие на педали, необходимое для удержания его в верхнем положении. 11 сместит клапан управления вниз. В результате сначала закрывается воздушный клапан 9, а затем, когда клапан управления отойдет от вакуумного клапана 7, воздух быстро отсасывается из полости А. Пружина 5 прогибает диафрагму 4, в результате через шток 6 поршень 18 движется влево, вытесняя жидкость из полости Е в главный цилиндр, а когда отмоется клапан 19, туда же будет уходить и жидкость из полости Д – происходит растормаживание автомобиля.

Тормозная система с двухконтурным гидравлическим приводом

Рабочие тормозные системы многих современных автомобилей имеют привод с двумя, а то и большим числом независимых контуров. В случае повреждения одного из них остальные продолжают действовать и, хотя менее эффективно, но все же обеспечивают торможение автомобиля.

Двухконтурный привод применяют и в рабочей тормозной системе выпускаемых сейчас автомобилей ГАЗ-53-12. По существу это две независимые системы: одна тормозит передние, а другая – задние колеса. Резервуаром для тормозной жидкости служит пополнительный бачок 7 (рис. 12 — колесный цилиндр

Колесные тормозные механизмы, колесные цилиндры и вакуумные усилители 1 такие же, как в ранее рассмотренной системе. Главный цилиндр образован корпусами 2 и 12 (рис. 6), соединенными фланцами. Стык корпусов уплотнен резино-выми кольцами 15. В тщательно обработанных расточках корпусов помещены поршни 3 и 8, уплотненные резиновыми кольцами 14, а также головки 17и 6 поршней, уплотненные манжетами 11. Уплотнительные кольца 7 вставлены в торцовые

Рис. 6 Главный цилиндр двухконтурного гидропривода тормозной системы:


1 – клапан избыточного давления; 2, 12 – корпуса; 3, 8 – поршни;

4, 20 – возвратные пружины поршней; 5, 13, 19, 21 – упорные стержни;

6, 17 – головки поршней; 7, 14, 15 – уплотнительные кольца; 9 – толкатель;

10, 16 – упорные болты; 11 – манжеты; 18, 22 – пружины

Расточки головок поршней. В поршни вставлены стержни 5 и 19, в бурты которых с одной стороны упираются пружины 4 и 20, а с другой – пружины 18. 8 движется, не испытывая противодавления до тех пор, пока стержень 5 не упрется в стержень 19. После этого оба поршня перемещаются вместе, создавая давление жидкости в полости А, и происходит торможение только передних колес.

Если поврежден только контур передних колес, а значит, жидкость вытекла из полости А, то в начале торможения давление в полости Б нарастает незначительно и определяется сопротивлением пружины 20, сжимаемой перемещающимся поршнем 3. Так продолжается до упора стержня 19 в стержень 21, после чего движется лишь поршень 8, создавая давление в контуре задних колес, которые затормаживаются. Таким образом, при повреждении одного из контуров значительно увеличивается свободный ход тормозной педали и ухудшается интенсивность торможения. Поэтому автомобиль надо вести особо осторожно и лишь до места, где повреждение можно устранить.

Сигнализатор неисправности гидропривода – это переключатель золотникового типа. В поперечном канале его корпуса 1 (рис. 7) установлены поршни 2 и 3, уплотненные резиновыми кольцами. Когда оба контура исправны, при торможении жидкость проходит через сигнализатор (как показано стрелками), обтекая хвостовики поршней.

Если один контур поврежден, то при торможении под действием давления жидкости из полости исправного контура оба поршня смещаются в сторону поврежденного, так как в нем не создается противодавления. При этом шарик 4, преодолевая сопротивление пружины, выдавливается из проточки поршня 3, через шток замыкает контакты датчика 5 и на щитке приборов загорается сигнальная лампа.

После устранения неисправности удаляют воздух из поврежденного контура, после чего, отвинтив на 1,5 … 2 оборота клапан прокачки неповрежденного контура, плавно нажимают на педаль до момента погасания сигнальной лампы и, удерживая ее в этом положении, завинчивают клапан.

Рис. 7 Сигнализатор неисправности привода тормозной системы автомобиля ГАЗ-53-12:

1 – корпус; 2, 3 – поршни; 4 – шарик; 5 – датчик

Как повысить давление двигателя на газ 53

» Система смазки двигателя ГАЗ-53

Система смазки автомобиля ГАЗ 53 комбинированная, в которой масло подается в двигатель под давлением, путем разбрызгивания и самотеком. Моторное масло, находящееся в масляном поддоне двигателя, при помощи маслоприемника засасывается в масляный насос . Далее масло под давлением поступает по каналам в блоке цилиндров в масляный фильтр полнопоточной очистки, а затем в главную масляную магистраль двигателя. После этого, масло по каналам в блоке подается к опорам распредвала и коренным подшипникам коленвала. Через сверления в коленчатом валу, масло от коренных подшипников подается в полости шатунных шеек и через отверстия в шатунных шейках — к подшипникам шатунов. За счет центробежных сил, масло подвергается дополнительной очистке в полостях шатунных шеек.

От второй и четвертой опор распредвала, моторное масло по каналам в головках и блоке подается к осям коромысел. Из внутренней части оси коромысел масло по отверстиям подается к подшипникам коромысел. Затем по канавкам на втулках коромысел, отверстиям в коромыслах и регулировочных винтах — масло поступает к верхним наконечникам штанг. Стекая по штангам толкателей, масло подается к нижним наконечникам и сквозь отверстия в толкателях сливается в масляный поддон, смазывая направляющие толкателей и их торцевые части.

Схема системы мазки ГАЗ-53: 1 — масляный радиатор; 2 — полость оси коромысел; 3 — канал в головке цилиндров; 4 —масляный фильтр; 5 — канал в блоке цилиндров; 6 — главная масляная магистраль; 7 — отверстие в корпусе привода распределителя; 8 — полость; 9 — масляный насос; 10 — редукционный клапан; 11 — четвертая шейка распределительного вала; 12 — маслоприемник; 13 — предохранительный клапан; 14 — краник масляного радиатора; 15 — вторая шейка распределительного вала.

Упорный фланец распредвала смазывается посредством лыски и отверстия в передней опоре распредвала. Шестерни привода смазываются через трубку из главной масляной магистрали. Привод масляного насоса и его шестерни смазываются маслом, которое подается из полости, находящейся между заглушкой в блоке цилиндров и пятой опорной шейкой распредвала. Остальные детали, нуждающиеся в смазке, получают масло подаваемое самотеком или разбрызгиванием.

Давление масла в системе смазки газ 53 должно быть не менее 250 кПа при движении автомобиля со скоростью 55 км/ч на прямой передаче на хорошо прогретом двигателе и выключенном масляном радиаторе. Во время запуска и прогрева двигателя давление масло может достигать 500-550 кПа.

Если масло в масляной магистрали двигателя падает до 40-80 кПа на щитке приборов загорится лампочка аварийного давления масла. Допускается загорание сигнальной лампы при малых оборотах коленвала в режиме холостого хода. При исправной системе смазки с увеличением частоты вращения контрольная лампа потухнет. Если лампочка загорается на средних или увеличенных оборотах, то это сигнализирует о наличии какой-либо неисправности в системе смазки.

Если температура окружающего воздуха составляет более 20º C и при эксплуатации автомобиля в тяжелых дорожных условиях, необходимо включать масляный радиатор, путем открытия крана, который находится на левой стороне двигателя. При включенном радиаторе ручка краника находится вдоль оси шланга. Масло подается в радиатор только при открытом кранике через предохранительный клапан. Клапан открывается при достижении давления в системе смазки около 100 кПа. Пройдя через радиатор, моторное масло сливается в поддон двигателя.

Масляный картер автомобиля ГАЗ-53

Картер штампуется из листовой стали и при помощи шпилек крепится к нижней части блока цилиндров. Фланец картера уплотняется при помощи пробковой прокладки. В нижней части поддона находится сливная пробка, уплотненная металлоасбестовой прокладкой. Маслоприемник картера — сетчатый, не плавающего типа.

Масляный радиатор

Радиатор изготавливается из толстостенной алюминиевой трубки, сформированной в змеевик с пятью прямолинейными участками. Прямолинейные участки масляного радиатора имеют ребра для охлаждения масла. С двигателем радиатор соединяется при помощи резиновых шлангов.

Есть техника, автомобили, которые становятся символом времени. Когда люди старшего поколения вспоминают позднее советское время, то вспоминают также этот автомобиль, Газ 53. Выпускался он на Горьковском автомобильном заводе.

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время.
История Газ 53 богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Технические характеристики

Газ 53 весит 3 тонны 250 кг. и имеет такие параметры:

  • от переднего бампера до заднего борта – 6 м. 40 см.;
  • от левого борта до правого борта – 2 м. 38 см.;
  • высота – 2 м. 22 см;
  • может брать груз 4 тонны;
  • просвет от днища до почвы – 26,5 см.;
  • дистанция между передними и задними колёсами – 3,7 метра;
  • стальные диски колёс;
  • между передними колёсами расстояние – 1 метр 63 см.;
  • бак вмещает 90 литров бензина;
  • сухое дисковое сцепление, приводится в движение рычагом.

Машина имеет тормоза барабанного типа с гидравлическим усилителем.

Характеристика двигателя Газ 53

На эту машину ставились две марки моторов. На более поздних – движители помощнее. На базовую машину с 1966 года устанавливали двигатель ЗМЗ 53, имеющий такие параметры:

  • бензиновый, карбюраторный тип;
  • шестицилиндровый, четырёхтактный;
  • объём двигателя Газ 53 – 4,25 л.;
  • вес – 265 кг.;
  • используется бензин марки А-76;
  • степень сжатия – 7,6;
  • запас масла – 10 литров;
  • мощность двигателя Газ 53 – 115 л.с.;

Технические характеристики двигателя ЗМЗ 53 могут несколько отличаться у разных моделей. Отличие незначительно. Марка двигателя Газ 53 могла повлиять лишь на грузоперевозку и немного на скорость. Клапана расположены сверху. Блок цилиндров, головка блока выполнены из алюминиевых сплавов. Фото двигателя Газ 53:

Кабина

Кабина просторная. Кроме водителя, может уместиться ещё 2 человека. Цельное сиденье во всю ширину кабины имеет мягкую спинку. Металлический каркас кабины с двумя дверцами – слева и справа.

Расход топлива

На 100 км. пути тратится бензина приблизительно от 27 до 30 литров, в зависимости от нагрузки.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.

Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Преимущества и недостатки

Грузовик имеет много положительных характеристик. Легкая в управлении и надёжная машина. Ремонтировать можно в любых условиях. Запчасти к машине доступны. Грузовик может пробегать до 400 тысяч км. без капитального ремонта. Есть и минусы. Слабое место – тормоза, узел сцепления. Выходят из строя чаще других узлов. Распределитель, кардан, вал – места их соединения могут выйти из строя. В моторе, в коренном подшипнике может пропускать сальник.

В СССР самой распространенной моделью грузовых автомобилей стал ГАЗ-53 и его модификации. За более чем тридцать лет, с момента выпуска первой машины, с конвейеров сошло свыше 4 миллионов экземпляров.

Выпускался автомобиль с 1961 по 1992 годы на мощностях Горьковского автозавода.

Двигатель ГАЗ-53

На автомобили ГАЗ-53 устанавливались две основные модели силовых агрегатов: шестицилиндровый ГАЗ-11 и восьмицилиндровый ЗМЗ-53. Второй мотор имел несколько различных модификаций, однако особой разницы в их конструкции нет.


Несмотря на высокое качество сборки и надежность, двигатель ГАЗ-53 со временем требует проведения ремонтных работ.

Обслуживание мотора

Двигатели внутреннего сгорания, относящиеся к семейству ЗМЗ-53, отличаются неплохим рабочим ресурсом и надежностью, однако, как и любые другие силовые агрегаты, требуют проведения регулярного технического обслуживания. К числу подобных профилактических мер можно отнести:

Чтобы двигатель ГАЗ-53 работал как можно больше без неисправностей, необходимо регулярно проводить его диагностику, вовремя устранять неполадки и заливать только качественное моторное масло.

Двигатель ГАЗ-53: технические характеристики

Транспортные средства данной марки комплектуются несколькими модификациями силовых агрегатов. Начиная с 1966 года, на автомобили ГАЗ производилась установка двигателя ГАЗ-53. Модель комплектовалась карбюратором К-126Б и имела верхнее расположение клапанов. Нескольким позднее характеристика двигателя ГАЗ-53 изменилась, поскольку карбюратор был заменен на К-135.


У этого мотора небольшой ход поршня и объем цилиндров. Многие придерживаются мнения, что детали других ДВС из одной линейки можно установить на двигатель ГАЗ-53. Технические характеристики этих моторов несколько разные, поэтому их элементы не являются взаимозаменяемыми. Отличаются не только блоки цилиндров, но и ГБЦ, поршневая группа и коленчатый вал.

Диагностика двигателя

Регулярная проверка необходима для блока цилиндров. Если его крепления ослабевают, подтягивают гайки. Прежде чем проводить такие работы, из системы сливается вся охлаждающая жидкость и ослабевается крепление впускной трубы — это позволяет не допускать воздействия подтяжки одной головки цилиндра на остальные.

После проведения таких процедур динамометрическим ключом закручиваются гайки. Такую работу производитель рекомендует осуществлять первые три технических обслуживания, затем ее частоту можно сократить до каждого второго.


Двигатель ГАЗ-53 не требует проведения ремонта при условии использования смазочных материалов и топлива высокого качества. В таком случае образующийся на поршнях и внутри камеры сгорания нагар будет небольшим и не станет оказывать никакого влияния на работу мотора.

Несоблюдение банальных правил может привести к детонации, увеличению расхода и понижению мощности.

Удаление нагара

Двигатель ГАЗ-53 очень просто избавляется от нагара. Для этого необходимо провести чистку стенок камеры сгорания и днища поршней. Нагар содержит большое количество вредных веществ, поэтому при проведении такой процедуры желательно защитить дыхательные пути. С этой целью его нередко промазывают керосином.

Смена деталей коленчатого вала

С целью повышения потенциала двигателя желательно регулярно производить замену вкладышей коленчатого вала и поршневых колец.

Основной причиной обновления вкладышей является резкое снижение давления масла. Если возникает необходимость, замене подлежат и шатунные вкладыши.

Замена поршневых колец

Главным признаком того, что пришла пора менять поршневые кольца, становится увеличение расхода смазочного материала. В норме он составляет 400 г на 100 километров пробега. В комплект поршневых колец входят стальные диски и компрессионное кольцо из чугуна.

С гильз цилиндров во время замены удаляют неизношенный участок пояска, а ГБЦ очищаются от нагара.

Газораспределительный механизм также требует регулярной диагностики. Зазоры клапанов проверяются только при работающем вхолостую двигателе и опущенном до упора толкателе.

Возможные неисправности ДВС ГАЗ-53

У силового агрегата встречаются поломки и неисправности, характерные для любого другого мотора. Для их устранения производится полная разборка и сборка двигателя ГАЗ-53. Причины появления поломок могут быть различными:

  • Появление стука латунных вкладышей. Является самой серьезной неисправностью. Приводит к ней низкий уровень масла, износ всех деталей либо сниженное или полностью отсутствующее давление в системе.
  • Повышенный расход смазочного материала. Масло может либо протекать через сальники и соединения, либо через поршневые кольца. Также причиной этого может быть забивка сапуна.


  • Стуки втулок или поршней шатуна. Для поршней характерно перегорание днища либо выход из строя перегородок между кольцами. Основная причина этого — перегрев двигателя.
  • Прогорание выпускных клапанов. Сами по себе они не прогорают, но зачастую можно столкнуться с износом направляющих втулок. Причин этого может быть несколько: попадание моторного масла, низкое качество топлива или отсутствие в клапанах зазора.
  • Прогорание прокладок блока цилиндров. Причина — перегрев двигателя, который может привести к искривлению поверхности головок.

Капитальный ремонт двигателя

Мотор ГАЗ-53 при должном уходе крайне редко нуждается в капитальном ремонте, но если это все же случается, то причинами могут быть следующие неисправности:

  • Увеличение расхода смазочного материала, причем с заменой колец проблема осталась актуальной.
  • Низкое давление в смазочной системе и появление стуков в двигателе.
  • Износ всего силового агрегата с исчерпыванием его рабочего ресурса.
  • Заклинивание мотора из-за коленчатого вала.

Ремонт двигателя может производиться самостоятельно — производителем выпускается полное руководство по эксплуатации, в котором все действия по смене деталей и возможные неисправности и методы их устранения подробно описаны.

Несмотря ни на что, двигатели, устанавливаемые на ГАЗ-53, отличаются неплохой выносливостью. Учитывая различные «доработки» ДВС и масла, которые порой в него заливают, остается только удивляться его работоспособности. Нередко такой движок может спокойно функционировать годами даже при условии наличия непонятных стуков.

Я перекачал шины. Это плохо?

Итак, вы отвлеклись, пока накачивали шины, и случайно добавили слишком много воздуха. Или, возможно, друг сказал вам, что перекачанные шины могут уменьшить расход топлива. Правда в том, что по какой бы причине это ни было, езда на перекачанных шинах может быть опасной для вашего автомобиля и нанести вред вашему автомобилю. Вот что происходит, когда вы накачиваете слишком много воздуха в шины, и что вы можете сделать, чтобы восстановить надлежащее давление в шинах.Исправить быстро и легко!

В чем вред чрезмерного накачивания шин?

Скомпрометированная безопасность

Существует множество проблем, которые могут возникнуть, если вы ездите на перекачанных шинах. Самое серьезное, что чрезмерно накачанные шины подвергаются большему риску разрыва. Прорыв шины может привести к тому, что вы потеряете контроль над автомобилем и отрицательно повлияете на тормозной путь, подвергая опасности себя и других на дороге.

Кроме того, многие функции безопасности вашего автомобиля, такие как антиблокировочная тормозная система, предназначены для работы, когда шины заполнены в соответствии с рекомендациями производителя автомобиля. Перекачанные шины могут поставить под угрозу некоторые функции помощи водителю вашего автомобиля.

Повреждение и износ шин

Чрезмерное давление в шинах может сделать их более уязвимыми к повреждениям. Подобно переполненному воздушному шару, шины, заполненные до максимума, более жесткие и негибкие, что делает их более восприимчивыми к повреждениям от выбоин, бордюров или мусора.Кроме того, будучи водителем или пассажиром, вы будете ощущать каждую неровность дороги, а это не сделает поездку приятной.

Чрезмерное давление воздуха также может деформировать форму шины, что приведет к снижению сцепления с дорогой и повышенному износу центральной части шины. В зависимости от обстоятельств повторно накачанные шины могут изнашиваться быстрее.

Шина выпячивается в центре протектора при чрезмерном накачивании.Единственная часть шины, соприкасающаяся с дорогой, — это небольшое тонкое пятно посередине. Теоретически «это должно означать меньшее сопротивление качению и увеличенный пробег», отмечает Popular Mechanics. Но на самом деле? Это означает износ центральной части протектора, неудобную езду и повышенный риск разрыва.

Обратите внимание, что давление в шинах, превышающее рекомендованное на несколько фунтов на квадратный дюйм, как правило, не поставит вас в опасную зону. Ведь давление в шинах колеблется в зависимости от температуры наружного воздуха. Ваша цель — оставаться на рекомендованном производителем автомобиля давлении в холодных шинах.

Как исправить перекачанные шины?

Итак, что произойдет, если вы обнаружите, что перекачали шины? Не волнуйтесь — решить эту проблему с давлением воздуха несложно. Чтобы получить наиболее точные показания давления и накачки в шинах, выполните следующие действия, когда ваши шины «холодные», утром или после того, как машина простояла несколько часов. Доливка теплых шин может привести к чрезмерному накачиванию. Точно так же проверка давления в теплых шинах может ошибочно предположить, что шины уже перекачаны.

  1. Найдите шток клапана на шине. Открутите колпачок, и вы обнаружите металлический штифт.
  2. Если вы посмотрите на заднюю часть инструмента для измерения давления воздуха, то увидите небольшой штуцер, предназначенный для сброса давления воздуха. Используйте этот или аналогичный инструмент, чтобы сильно надавить на штифт. Это позволит выпустить воздух из шины.
  3. При выпуске воздуха периодически проверяйте давление в шинах, пока не достигнете рекомендованного PSI (фунтов на квадратный дюйм).
  4. Имейте в виду, что важно регулярно проверять давление в шинах, так как давление в шинах снижается при ежедневном использовании. Не забудьте также проверить запасное колесо!
  5. Многие автомобили оснащены системами контроля давления в шинах, которые предупредят вас с помощью индикатора на приборной панели TPMS, когда произойдет значительное недостаточное давление. Однако значок тире загорается только тогда, когда давление в шинах падает на 25% или более ниже рекомендуемого производителем уровня.

    Какое рекомендуемое давление в шинах?

    Рекомендуемое давление в шинах можно найти в нескольких местах:

    • В руководстве по эксплуатации вашего автомобиля
    • На наклейке, размещенной на двери водителя, перчаточном ящике или лючке топливного бака
    • Онлайн, используя наш инструмент для измерения давления в шинах

    Рекомендуемое давление в шинах — это оптимальное давление в шинах вашего автомобиля.Он рассчитывается производителем с учетом общего веса и габаритов вашего автомобиля, его тяговой и грузоподъемности, а также рекомендуемого размера шин. Придерживаясь этого числа, вы сможете добиться наилучших результатов от ваших шин и продлить срок их службы.

    Не стоит недооценивать важность правильного накачивания шин. Поддержание в шинах рекомендуемого производителем давления в шинах является ключом к обеспечению вашей безопасности на дороге и получению прибыли от ваших шин.

    Помните, для нас нет мелочей! Посетите местный сервисный центр Firestone Complete Auto Care, чтобы бесплатно проверить давление в шинах. Мы поможем вам накачать (или спустить!) шины.

    Правильное давление в шинах жизненно важно для безопасной поездки

    Nissan предупреждает о перекачанных шинах

    Правильное давление воздуха важно для экономии топлива и безопасности.

    Mark Phelan Detroit Free Press

    • Правильное давление воздуха экономит топливо, повышает безопасность и продлевает срок службы шин.Поддержание правильного давления в шинах улучшает экономию топлива и снижает вероятность поломок и даже несчастных случаев.

      Согласно данным Национального агентства по безопасности дорожного движения, вероятность аварии в шине на 25 % ниже рекомендуемого в три раза выше, а в шине с давлением на 25 % в два раза выше, чем в правильно накачанной шине.

      «Воздух в ваших шинах — это то, что на самом деле несет вес вашего автомобиля», — говорит Вуди Роджерс, специалист по информации о продуктах интернет-магазина шин Tire Rack.«Правильная накачка придает вашим шинам структурную целостность, позволяющую безопасно доставить вас из пункта А в пункт Б».

      Недостаточное давление оказывает слишком большое давление на боковины шины. Они как бы выпирают наружу.

      «Износ шин увеличивается, а вместе с ним и расход топлива, потому что требуется больше энергии, чтобы катить по дороге недостаточно накачанную шину», — говорит Роджерс. Недостаточное давление также увеличивает повреждение шин, создавая слабые места, которые могут выйти из строя позже, даже после того, как в шинах снова будет правильное давление.

      С перекачанными шинами тоже беда. Это может привести к выбросам при длительных поездках, перевозке тяжелых грузов или при очень высоких температурах. Они также ухудшают управляемость, потому что чрезмерное давление означает, что меньшая часть поверхности шины соприкасается с дорогой, чем предполагал производитель.

      «Вы никогда не должны превышать верхний предел давления, указанный на шине», — говорит Роджерс.

      Датчики давления в шинах требуются для всех новых автомобилей в США, начиная с 2008 модельного года.Они предупреждают водителя о низком давлении, но раз в месяц все равно следует проверять шины. Это предупредит вас о низком давлении до того, как оно станет достаточно плохим, чтобы отключить монитор и приблизить вас к шинам, где вы можете заметить износ или повреждение, прежде чем они станут выбросом, который затянет вас на шоссе.

      Пару лет назад компания Nissan добавила морщинку в свой датчик давления в шинах. Звуковой сигнал подается, когда вы достигаете правильного давления, и снова подается звуковой сигнал в качестве предупреждения, если вы превысите его на 5 фунтов.

      Правильное давление должно быть указано на боковинах шин и на наклейке внутри двери водителя. Вы можете купить манометр за несколько долларов на заправке, в магазине автозапчастей или в аптеке.

      — Проверяйте давление в шинах каждый месяц и перед любой дальней поездкой, — сказал Роджерс.

      Свяжитесь с Марком Феланом: 313-222-6731 или [email protected] Подпишитесь на него в Твиттере @mark_phelan.

      2019 Mercedes Benz AMG GT 53 Давление в шинах

      2019 Mercedes Benz AMG GT 53 давление в шинах с рекомендуемым давлением в шинах, комплектациями, комплектами размеров шин оригинальной комплектации, давлением в зимних шинах, индексом нагрузки на шины, рейтингом скорости шин и другой информацией.

      Для шин Mercedes Benz AMG GT 53 2019 года необходимо поддерживать правильное давление в шинах. Низкое давление в шинах и недостаточно накачанные шины могут привести к неравномерному и чрезмерному износу шин, плохой управляемости и снижению расхода топлива. Высокое давление в шинах и перекачанные шины могут привести к снижению сцепления с дорогой, плохому замедлению и даже могут стать причиной разрыва шины. Регулярно проверяйте давление в шинах и поддерживайте правильное давление в шинах для Mercedes Benz AMG GT 53 2019 года, чтобы наслаждаться безопасной и комфортной ездой, экономить на бензине и снизить расходы на автострахование.

      Рекомендуемое давление в шинах для Mercedes Benz AMG GT 53 2019 года контролируется автопроизводителем в зависимости от его качеств и размеров шин уникального оборудования. Вы можете узнать о рекомендуемом давлении в шинах Mercedes Benz AMG GT 53 2019 года в руководстве по эксплуатации или в бюллетене по шинам на стороне двери водителя или дверного косяка. Накачивание шин Mercedes Benz AMG GT 53 2019 года будет регистрироваться в фунтах на квадратный дюйм (фунтах на квадратный дюйм), барах или кПа (килопаскалях). Помните, что давление в шинах, указанное на боковине шины, — это максимальное давление воздуха, которое шина может выдержать, чтобы передать свою самую экстремальную нагрузку, а не рекомендуемое давление в шинах для Mercedes Benz AMG GT 53 2019 года.Mercedes Benz AMG GT 53 2019 года может иметь различные рекомендуемые настройки давления в шинах для передних и задних шин, особенно если они оснащены шинами, расположенными в шахматном порядке.

      Чтобы проверить давление в шинах Mercedes Benz AMG GT 53 2019 года, вы должны знать рекомендуемое давление в шинах и меру давления в шинах. Проверяйте давление в шинах, когда шины холодные и если они не использовались в течение как минимум 3 часов. Измените давление в шинах Mercedes Benz AMG GT 53 2019 года на рекомендуемые уровни давления в шинах по мере необходимости, добавив воздух с помощью насоса для накачивания шин.

      Если вы заменяете шины оригинальной комплектации Mercedes Benz AMG GT 53 2019 года на дополнительные шины или шины большего размера, обязательно выполните шаги по применению таблиц накачки шин при замене шин Mercedes Benz AMG GT 53 2019 года, чтобы определить действительное давление в шинах. для новых шин. Постоянно обращайтесь к руководству по эксплуатации Mercedes Benz AMG GT 53 2019 года, чтобы получить какие-либо конкретные рекомендации по безопасности, касающиеся замены шин.

      2019 Mercedes Benz AMG GT 53 Давление в шинах зависит от температуры погоды, поэтому при понижении температуры давление воздуха в шинах может снижаться примерно на 1 фунт/кв. дюйм на каждые 10 градусов по Фаренгейту понижения температуры.В течение зимнего сезона шины Mercedes Benz AMG GT 53 2019 года можно накачивать на 3–5 фунтов на квадратный дюйм выше рекомендуемых настроек давления в шинах, чтобы компенсировать более низкие температуры. Никогда не перекачивайте давление выше, чем указано на боковине шины. Старайтесь регулярно проверять давление в шинах в холодное время года, чтобы шины были накачаны надлежащим образом для безопасной езды по снегу и морозным улицам. Рекомендуемое давление в зимних шинах для Mercedes Benz AMG GT 53 2019 года смотрите в руководстве по эксплуатации.

      Mercedes Benz AMG GT 53 2019 года должен быть оснащен системой контроля давления в шинах (TPMS), которая использует датчики давления в шинах, чтобы предупредить водителя о низком давлении в шинах.В тот момент, когда загорается сигнальная лампа низкого давления в шинах Mercedes Benz AMG GT 53 2019 года, обязательно проверьте все шины на предмет низкого давления воздуха и при необходимости накачайте их. Обратитесь к руководству пользователя, чтобы узнать о наиболее эффективном методе сброса системы контроля давления в шинах Mercedes Benz AMG GT 53 2019 года.

      Советы по правильному накачиванию шин этой зимой

      С наступлением холодов вы можете заметить, что на приборной панели вашего автомобиля загорается сигнальная лампа. Хотя есть много предупреждающих сигналов, на которые следует обратить внимание, есть один, который, как правило, загорается в это время года.Свет, о котором я говорю, предназначен для вашей системы контроля давления в шинах (TPMS). На каждые 10 градусов по Фаренгейту давление в шинах может колебаться от одного до двух фунтов на квадратный дюйм (PSI).

      В то время как шины моей машины обычно в порядке, шина на других наших автомобилях стала ежегодной традицией, когда температура падает ниже рекомендуемого PSI. В этом году со мной снова случилось. Я получил безумное сообщение от моей дочери, спрашивающей, что означает свет.

      Если не принять меры, низкое давление в шинах может быть опасным.Много ездит на наших шинах. Не только вес автомобиля, но и наша безопасность. Низкое давление в шинах может вызвать следующие проблемы:

      • Снижение управляемости автомобиля. Недостаточное давление в шинах может привести к плохому прохождению поворотов и торможению, а также к снижению сцепления с дорогой.
      • Уменьшенный расход бензина. Расход бензина имеет тенденцию к уменьшению в зимние месяцы. Недостаточно накачанные шины могут вызвать повышенное сопротивление, что может еще больше снизить расход топлива.
      • Сокращенный срок службы шины. Делать ненужный ремонт не весело. Низкое давление в шинах может привести к взрыву, который может быть пугающим, особенно при движении на высокой скорости. Это также вызывает неравномерный износ, что приводит к преждевременной замене.
      • Снижение общей целостности шины. Вождение с недостаточно накачанными шинами может сделать их более восприимчивыми к проколам. Если вы живете в холодном климате, вы знаете, что с наступлением зимы выбоины становятся проблемой. Попадание в выбоину может быть пугающим, если вы этого не ожидаете.В результате лопнувшая шина может быть неприятной.
      Вот несколько советов, как подготовиться к низкому давлению в шинах и справиться с ним этой зимой:

      1. Если вы за рулем, остановитесь. Если ваш свет загорается во время движения, остановитесь. Это может указывать на более серьезную проблему, например, на проколотую шину. Когда станет безопасно, выйдите из машины и осмотритесь. Вы сможете определить, полностью ли спущена шина. Если один из них плоский, позвоните в службу помощи на дороге, если она у вас есть, или обратитесь за помощью к члену семьи.Замена спущенной шины на обочине дороги может быть трудной и опасной.

      2. Знайте рекомендуемые значения давления в шинах для вашего автомобиля. В более технологичных автомобилях на экране отображается давление каждой шины. Это позволяет легко следить за ними. Если ваш автомобиль не показывает вас, полезно знать, где вы можете найти эту информацию. Рекомендуемое давление в холодных шинах (PSI) можно найти на табличке на дверном косяке со стороны водителя. Иногда требования к давлению в передних и задних шинах различаются, поэтому обязательно прочитайте всю карту.

      3. Держите в машине шинный манометр. Карандашные шинные манометры просты в использовании и доступны по цене. Лучше всего иметь его в машине независимо от времени года.

      4. Практика. Если вы никогда раньше не проверяли свои шины, потренируйтесь получать показания в безопасности вашего гаража. Снять колпачок штока клапана очень просто. Немного сложная часть возникает при прикреплении манометра к штоку клапана. Если он не надвинут равномерно, воздух будет вытекать из штока клапана, что еще больше снизит давление в шине.Практика в безопасной среде поможет предотвратить это, если это произойдет вдали от вашего дома.

      Пришло время более регулярно проверять шины. Если вы полагаетесь на то, что ваш механик будет проверять давление в шинах только при замене масла или перестановке шин, вы можете подвергнуть себя и свою семью риску.

      Есть ли у вас какие-либо советы или информация, которой вы хотели бы поделиться? Я хотел бы услышать их; пожалуйста, поделитесь ими в поле ниже.

      Отбросьте стук: точное измерение давления в шинах стоит больше, чем время, затраченное на это

      110 фунтов на квадратный дюйм является наиболее общепринятым давлением для управляемой оси с грузоподъемностью 12 000 фунтов.рейтинг. Давление в шинах привода и прицепа различается, и большинство водителей выбирают около 85 фунтов на квадратный дюйм.

      Эта сцена повторяется бесчисленное количество раз в день: водитель грузовика забирается в кабину и крутит машину. Пока большой дизель прогревается, он залезает за сиденье или в багажное отделение в двери и вытаскивает тяжелую деревянную дубинку. Он вылезает и обходит свою установку, стуча по каждой шине по пути, чтобы убедиться, что в них есть надлежащее давление воздуха.

      По мнению отраслевых экспертов, он напрасно тратит время.

      «Когда я вижу, как водитель грузовика стучит по шинам, я говорю им, что они могут взять палку и ударить по капоту своего грузовика, чтобы узнать, не нужно ли ему масло», — говорит Харви Бродски, управляющий директор Ассоциации восстановленных шин. . «Вот насколько точен ударник по шинам».

      Уильям Эступинан, вице-президент по техническому обслуживанию компании Giti Tire USA, которая занимается продвижением и продажей коммерческих шин GT Radial в Северной Америке, несколько более щедро обсуждает удары по шинам, но столь же сомнительно, как и Бродский.

       «Если вы считаете, что у вас «хорошо откалиброванное» ухо, постукивание по шинам может дать вам представление о разнице в давлении между одной и другой шинами, но оно никогда не скажет вам фактическое давление воздуха», — говорит он. . «И типичный звук шины при определенном давлении будет другим, если шина более горячая».

      Если давление в шинах ниже всего на 10 процентов, это может снизить расход топлива на 1 процент.

      Кроме того, говорит Эступинан, не требуется больших отклонений от оптимального давления, чтобы вызвать серьезные проблемы.Рассмотрим:

      • Разница всего в 10 процентов в давлении воздуха между сдвоенными шинами может привести к достаточному изменению диаметра, что приведет к неравномерному износу обеих шин.
      • На каждые 10 % недостаточной инфляции приходится 1 % снижения экономии топлива. Хотя это может показаться низким, это складывается, если учесть положение шин и пробег в год.
      • Эксплуатация шины, постоянно недокачанной на 20 процентов, сократит срок службы протектора на 30 процентов.
      • Эксплуатация при 40-процентном недостаточном давлении сократит срок службы шин на 50 процентов.

      «Не говоря уже о таких факторах, как неравномерный износ, более высокая термическая и механическая усталость корпуса, более низкая способность к восстановлению и даже преждевременный выход из строя», — говорит Эступинан.

      Таким образом, даже если удар близок, этого недостаточно, чтобы определить, достаточно ли безопасно накачана шина для перевозки груза. По словам Бродски, единственный приемлемый и надежный способ проверить давление в шинах — использовать откалиброванный шинный манометр хотя бы раз в неделю.

      КАК ПОЛЬЗОВАТЬСЯ КАЛИБРОВАННЫМ ПРИБОРОМ:

      • КУПИТЕ ПРАВИЛЬНЫЙ МАНОМЕТР.Откалиброванный манометр будет стоить примерно в два раза дороже, чем низкокачественный манометр за 10 долларов.
      • НАЙТИ МАСТЕР. В большинстве магазинов шин есть эталонные манометры, и водители грузовиков могут бесплатно сверить с ним свои калиброванные манометры, что дешевле, чем купить эталонный манометр за 100 долларов. Чтобы найти дилера с эталонным калибром, свяжитесь с организацией Retread Tire Organization по бесплатному телефону 888-810-8861, чтобы получить пакет информации о том, как и где купить калиброванные калибры, а также как и где проверить их точность.Пакет бесплатный для водителей грузовиков.
      • ПРОВЕРЬТЕ ПОКАЗАНИЯ КАЛИБРОВАННОГО ДАТЧИКА. Если оно отличается от значения на эталонном манометре, используйте регулировочный винт калиброванного манометра, чтобы отрегулировать показания давления в соответствии с эталонным манометром.

      Привычка надевать манометр на шток стоимостей может оказаться трудной задачей для занятых дальнобойщиков.

      «Учитывая старую поговорку о том, что время – деньги, время, сэкономленное за счет отсутствия проверки шин, около 20–30 минут, с помощью манометра, а скорее с помощью удара, будет более чем потеряно в денежном выражении из-за неравномерного износа, сокращения срока службы. и даже потерю шины, если потеря воздуха вызвана проколом», — говорит Эступинан.

      После того, как водитель привык регулярно проверять давление воздуха в шинах, его следующей целью должно быть определение оптимального давления, необходимого для его работы.

      Давление в шинах рулевого управления имеет решающее значение, говорит Гай Валенга, технический директор Bridgestone/Firestone по коммерческим продуктам и технологиям. Валенга и Дуг Джонс из Michelin Americas Truck Tyres предлагают следующие советы:

      КАК СОЗДАТЬ ИДЕАЛЬНОЕ ДАВЛЕНИЕ

      • УСТАНОВИТЕ ДАВЛЕНИЕ В ШИНАХ РУЛЕВЫХ УПРАВЛЕНИЙ на 110 фунтов на квадратный дюйм на передней оси весом 12 000 фунтов.
      • УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ ПРИВОДА И ПРИЦЕПА в более широком допустимом диапазоне. Допустимая нагрузка для этих шин составляет всего 75 фунтов на квадратный дюйм. Большинство дальнобойщиков устанавливают давление в диапазоне от 85 до 105 фунтов на квадратный дюйм, причем наиболее распространенным является значение 95 фунтов на квадратный дюйм. Эти нагрузки значительно превышают допустимые нормы нагрузки.
      • НЕ ПРЕДУПРЕЖДАЙТЕ ТЕМПЕРАТУРУ. Изменения температуры редко создают проблемы для правильно накачанных шин. Падение на 30 градусов обычно вызывает падение давления в шинах всего на 2 фунта на квадратный дюйм. Если вы начинаете поездку в Майами, где 80 градусов, и направляетесь в Миннесоту, где 10 градусов ниже нуля, потеря 6 фунтов на квадратный дюйм не является проблемой, если вы начинаете с хорошего уровня инфляции.
      • НЕ ПРИМЕНЯЙТЕ ИЗБЫТОЧНОЙ КОМПЕНСАЦИИ ПРИ ИЗМЕНЕНИИ ПОЛНОЙ МАССЫ АВТОМОБИЛЯ. Взять или доставить груз, даже если он весит 80 000 фунтов, не должно вызывать беспокойства. Выход за пределы 80 000 фунтов может потребовать большего давления. При необходимости проверьте таблицы нагрузки и накачки производителя шин на его веб-сайте, в его справочнике или руководстве по обслуживанию.
      • ПОНИМАНИЕ ОПАСНЫХ ДОРОЖНЫХ УСЛОВИЙ. Столкнувшись с непредвиденной дорожной ситуацией — обычно снегом, льдом, грязью или песком — может потребоваться снизить давление воздуха, чтобы увеличить пятно контакта шины и увеличить сцепление с дорогой.Увеличьте давление в шинах до предпочтительных значений, как только аварийная ситуация минует.

      Оптимизация массового расхода воздуха и давления в системе расширения диапазона топливных элементов PEM

      https://doi.org/10.1016/j.ijhydene.2020.07.176Получить права и содержание эффективность системы выше при высоком давлении воздуха и низком массовом расходе.

      При низких нагрузках эффективность системы выше при низком давлении воздуха и высоком массовом расходе.

      Максимальная эффективность системы составляет 55,21 % при самой низкой точке постоянной нагрузки.

      Максимальный КПД системы составляет 43,74 % при максимальной продолжительной нагрузке.

      Abstract

      Для устранения местных выбросов CO 2 от транспортных средств и борьбы с связанными с этим изменениями климата классический двигатель внутреннего сгорания может быть заменен электродвигателем. Двумя наиболее выгодными вариантами необходимого хранения электроэнергии в транспортном средстве в настоящее время являются чисто электрохимическое хранение в батареях и химическое хранение в водороде с последующим преобразованием в электрическую энергию с помощью батареи топливных элементов.Два варианта также могут быть объединены в аккумуляторном электромобиле с удлинителем запаса хода на топливных элементах, так что автомобиль можно заправлять либо чисто электрически, либо водородом. Воздушный компрессор, ключевой компонент системы топливных элементов PEM, может работать при различных коэффициентах избытка воздуха и давления, которые влияют на блок, а также на эффективность системы. Для оценки стационарного поведения системы удлинителя диапазона топливных элементов PEM был разработан системный испытательный стенд с использованием коммерчески доступного блока мощностью 30 кВт (96 элементов, 409 см 2 ячеек).Влияние рабочих параметров (коэффициент избытка воздуха от 1,3 до 1,7, температура дымовой трубы 20–60 °C, степень сжатия воздушного компрессора до 1,67, точка нагрузки от 122 мА/см 2 до 978 мА/см 2 ) на уровне напряжения батареи топливных элементов (постоянная относительная влажность окружающей среды 45%) и соответствующую эффективность системы измеряли с использованием датчиков тока, напряжения, массового расхода, температуры и давления. Была представлена ​​модель стека топливных элементов, которая тесно коррелирует с экспериментальными данными (0.относительная ошибка 861%). Компоненты подачи воздуха были смоделированы с использованием поверхностной подгонки. Впоследствии эффективность системы проверенной модели была оптимизирована путем изменения массового расхода воздуха и давления воздуха. Показано, что более высокое давление воздуха и более низкий коэффициент избытка воздуха повышают эффективность системы при высоких нагрузках. Максимально достигнутый КПД системы составляет 55,21 % при самой низкой точке постоянной нагрузки и 43,74 % при самой высокой точке постоянной нагрузки. В будущих работах можно использовать испытательный стенд или проверенную модель для изучения дизайна компонентов, чтобы еще больше повысить эффективность системы.

      Ключевые слова

      Ключевые слова

      Ключевые слова Топливный клетки

      Диапазон PEM

      Диапазон

      Система подачи воздуха

      Топливная ячейка

      Топливный сотовый Параметр

      Топливный клетки Расположенный параметром

      Топливный воздушный компрессор

      Рекомендуемая продукция Статьи (0)

      © 2020 Авторы . Опубликовано Elsevier Ltd от имени Hydrogen Energy Publications LLC.

      Рекомендуемые статьи

      Цитирующие статьи

      Пол Маккартни играет в Нью-Джерси в июне

      11 апреля 1969 года «Битлз» выпустили песню «Get Back.(Это также название документального фильма о группе в прошлом году.) 53 года, 2 месяца и 5 дней спустя вы можете увидеть тур сэра Пола Маккартни «Got Back» в Нью-Джерси. Мы видим, что ты там сделал, Пол.

      Это тур из 14 концертов, который начнется 28 апреля в Спокане, штат Вашингтон, и завершится на стадионе MetLife в Ист-Резерфорде 16 июня. Он обещает быть потрясающим, поскольку это последний вечер тура, а также всего за два дня до его дня рождения. . Это обязательно принесет энергию.

      Говоря об энергии: Да, ему исполняется 80.Но я слышал, что эта живая легенда абсолютно все еще имеет его. И я предполагаю, что он достаточно шоумен, чтобы ограничить тур 14 концертами, потому что он хочет дать каждому все. Вы можете поспорить, что он будет. Я видел Пола Маккартни, когда ему было за шестьдесят. Это было во дворце в Оберн-Хиллз, штат Мичиган.

      Я не знал, чего ожидать от стареющего Битла. Ему вообще крышу снесло. Он потрясающий рассказчик. Каждую песню он делал так, как будто она была совершенно новой. Любовь и энергия, которые у него были для выступления, были впечатляющими.И когда он добрался до «Live And Let Die», и эти огненные пушки стреляли с каждым крещендо, я говорю вам, это был 1973 год, и он был 30-летним рок-богом.

      36-я ежегодная церемония введения в Зал славы рок-н-ролла — внутри

      Getty Images for The Rock and Ro

      Так что да, мои деньги на большие вещи.

      Билеты теперь доступны у всех обычных подозреваемых. Ticketmaster, SeatGeek, StubHub, места Vivid и т. д. В статье на NJ.com говорится, что самые дешевые места на верхней палубе стоили 95 долларов плюс сборы, но это быстро меняется.

      Я помню, как 15 лет назад платил около 500 долларов за место.

      Стоит ли своих денег? Если вы можете себе это позволить без вреда для себя, то да. Он получил 18 премий Грэмми и почти все другие крупные музыкальные награды, которые существуют. Он возглавляет список 100 лучших исполнителей журнала Rolling Stone и список 500 лучших альбомов журнала Rolling Stone. Он был награжден премией Гершвина американским президентом. И он был посвящен в рыцари. Если не настоящая королевская семья, то он определенно рок-королевская особа.

      И, честно говоря, это лучший вид

      Мнения, высказанные в посте выше, принадлежат Нью-Джерси 101.Только ведущий ток-шоу 5 Джефф Демински.

      Теперь вы можете слушать Deminski & Doyle — On Demand! Слушайте любимую дневную радиопередачу Нью-Джерси в любой день недели. Загрузите шоу Демински и Дойла, где бы вы ни получали подкасты, в нашем бесплатном приложении или послушайте прямо сейчас:

      UP NEXT: Узнайте, сколько стоил бензин в год, когда вы начали водить машину

      ПРОДОЛЖАЙТЕ ЧИТАТЬ: вот 50 ваших любимые розничные сети, которых больше не существует

      Известные люди Нью-Джерси от А до Я (почти)

      .

Добавить комментарий

Ваш адрес email не будет опубликован.

*
