Распиновка монтажных блоков автомобилей ваз. Монтажный блок Распиновка предохранителей ваз 2109

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что он защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3 10А Задние фары стоп-сигнала, лампочки подсветки салона
F4 20А Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722
Реле

Приведем в таблице номера реле и их функции:

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света фар
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12 Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле
  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.
Строение схемы нового блока
  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.
Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.


Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
    повредить, а если их повредите, придется паять.
  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Различные неисправности в работе системы электрооборудования – это проблема, знакомая практически всем автовладельцам. Конечно же, можно воспользоваться услугами специализированных сервис-центров или СТО, но подобное решение влечёт за собой серьёзные финансовые вложения. Именно поэтому, мы сегодня и поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

  • Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
  • Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
  • Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Замена блока предохранителей


Как вы видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность блока. В этом случае, следует просто-напросто заменить его на новый образец . Рассмотрим пошагово, как это сделать:

  • Открываем капот, отключаем минусовую клемму от верхнюю защитную крышку, отщёлкнув удерживающие её пластиковые фиксаторы;
  • Снимаем резиновый кожух колодки с проводами, после чего отключаем штекер, который находится в её задней части и отсоединяем непосредственно саму колодку;
  • Используя торцевой ключ, отворачиваем две крепёжные гайки, соединяющие агрегат с кузовом. Поднимаем блок на максимально возможную высоту так, чтобы снизу были видны все остальные штекеры и последовательно их отключаем;
  • Вытаскиваем блок. На этом процедуру демонтажа можно считать завершённой;
  • Производим замену агрегата на новый образец и устанавливаем его на место, выполняя монтаж в обратной очерёдности. Стоит быть особо внимательным на данном этапе – штекеры питания следует подключить именно так, как они были расположены ранее.


Подводя итоги


Как вы могли убедиться сами, схема ремонта блока предохранителей и его замены не отличается особой сложностью. Здесь очень важно не спешить, проявлять внимательность и терпение, а также в точности следовать тем рекомендациям, которые предлагает завод-изготовитель. Ваши усилия будут вознаграждены не только успешным решением возникшей проблемы, но и значительной финансовой экономией.

Давно уже мучаюсь со старым блоком…и глох, и все приборы вырубались и т.д. и т.п. И вот недавно — поездка на дальняк…Заранее разобрал блок, проверил дорожки, почистил контакты, собрал, проверил — все в норме, даже у дворников появилось 3 рабочих положения)))И вот поехали. Шел сильный ливень, скорость 140,полный салон пассажиров и крутой спуск, все путем и вдруг дворники замирают в одном положении…я в ах.е)))Слава богу все обошлось — спустился на аварийке и ушел в право.Потыркал провода — заработало!Доехали нормально.Собираемся обратно — не работает щиток приборов, поворотники, стелоподъемники, и вентиляторы…Мучился час — снова снял блок, все прочистил и норм. как ни в чем не бывало…После этого я решил сменить блок…У знакомого взял монтажный блок типа 2114–3722010–60.
Отличия старого от нового — постоянно работает вентилятор системы охлаждения ДВС(нет реле)

старый блок


новый блок(реле вентилятора нет)

После долгих поисков нормальной схемы подключения реле на глаза попалась вот эта, решил и делать по ней…



Из переделок: изолируем черный с белым провод с датчика вентилятора(он нам не нужен), изолируем черный провод массы с штекера ответного к вентилятору.Толстые провода должны быть такой толщины, как провода к вентилятору. Стрелочка — нужно провод от реле соединить с клеммой, идущей к колодке вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ЗАИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно всунуть клеммы в колодки, тогда клеммы должны быть с фиксаторами.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.

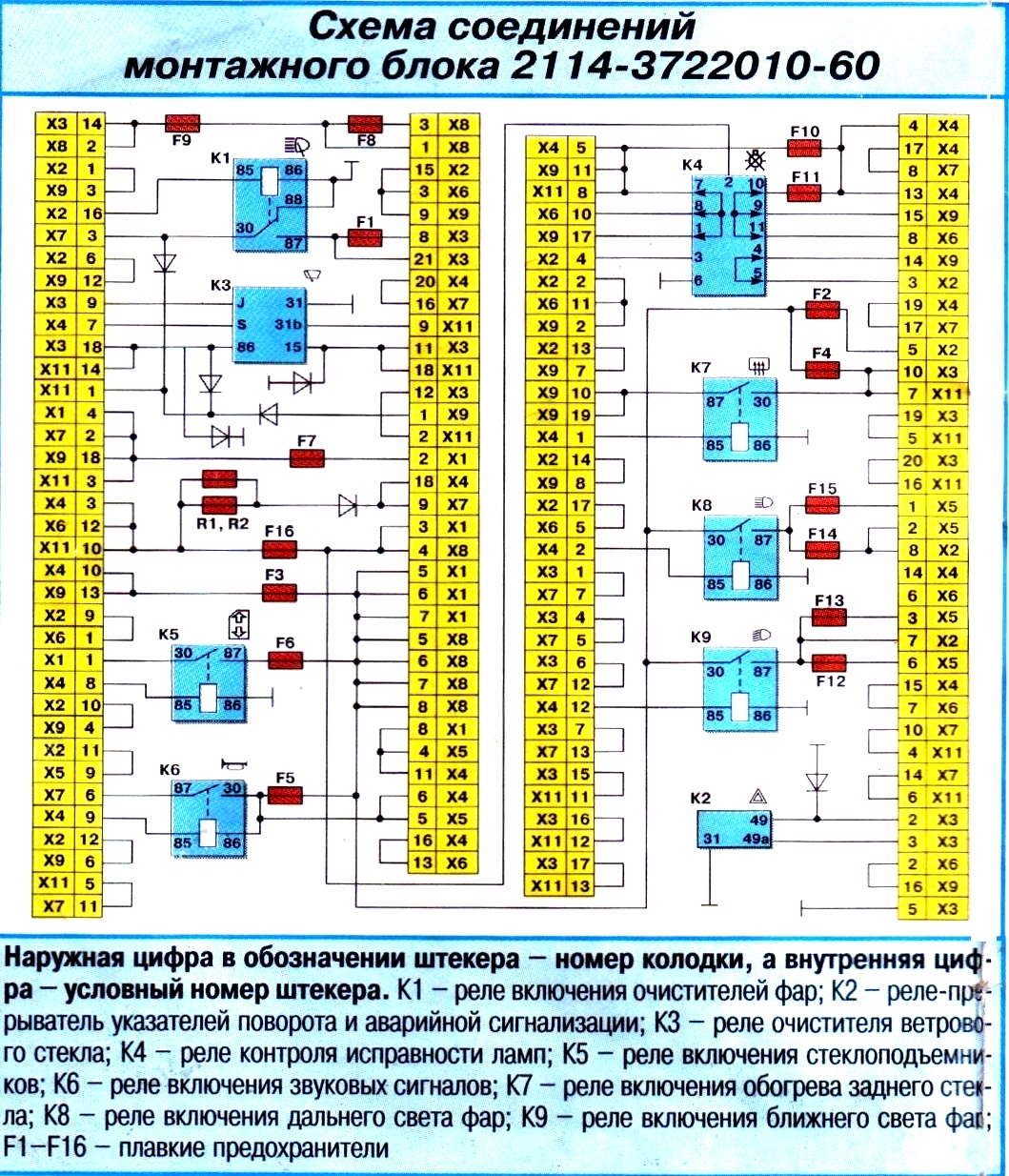

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.


Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17. 3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

схема расположения и обозначения на крышке, описание с фото и видео (карбюратор и инжектор)

Плавкие вставки представляют собой коммутационный блок, защищающий электрооборудование автомобиля от короткого замыкания. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, подающих к ним питание. Блок предохранителей ВАЗ 2109 старого образца и нового установлен в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится БП и его электросхема

Монтажный блок с предохранителями и реле располагается под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было сконструировано три разновидности таких устройств. Между собой они различались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старого образца

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на машины, выпускавшиеся до 1998 года. Монтажный узел имел 11 электромагнитных реле, 16 плавких вставок и получил маркировку 17.3722.

На фото — старый блок предохранителей

Коробка предохранителей представляет собой пластиковый корпус, который закрывает прозрачная крышка. На ней нанесены символы, уточняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому будет легко узнать, где может быть размещён тот или иной защитный прибор.

Все комплектующие блока помещены на двух печатных платах, установленных и соединённых между собой в два этажа. Такая конструктивная особенность узла сильно усложняла его ремонт, так как панель с печатной платой по разным причинам часто выходила из строя. Старый блок обслуживал электрооборудование автомобилей, в системе питания которых стоял карбюратор. В дальнейшем была проведена модернизация этого элемента, сконструирован и изготовлен новый блок предохранителей ВАЗ 2109.

№ предохранителя/сила тока

Защищаемые цепи

F1

(10A)

Резервный
F2

(10A)

Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников
F3

(10A)

Плафон подсветки салона, задние фары стоп-огней
F4

(20А)

Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна
F5

(20А)

Клаксон
F6

(30А)

Резервный
F7

(30А)

Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки
F8

(7.5А)

Резервный
F9

(7.5А)

Резервный
F10

(7.5А)

Габаритная левая фара
F11

(7.5А)

Габаритная правая фара
F12

(7.5А)

Фара ближнего света правая
F13

(7.5А)

Фара ближнего света левая
F14

(7.5А)

Фара дальнего света левая, контрольная лампочка активации дальнего света
F15

(7.5А)

Фара дальнего света правая
F16

(15А)

Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников

Также полезно будет узнать расшифровку реле.

НомерПредназначение
1Отвечает за функционирование элементов очистки передних фар.
2Это реле определяет работоспособность движка для омывания заднего стекла.
3Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4Защищает от поломки моторчик дворников лобового стекла.
5При помощи этих перемычек можно определить, работает ли лампа или нет.
6Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
7Лампы фары дальнего света.
8Лампы фар ближнего света.
9Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
10Отвечает за работу клаксона.

Нового образца

Выпускаемые ВАЗом девятки и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличается от старого блока. Внимательное изучение нового блока покажет заметные изменения его конструкции. Установлено всего 9 реле, число предохранителей осталось прежним. Новый блок предохранителей ВАЗ 2109 оказался надёжным и практичным в работе и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки плавких вставок, их конструкция. Они стали ножевыми, что обеспечивает надёжный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, обслуживать которую стало легче. Новый блок получил маркировку 2114-3722010-60. Эти БП также были модернизированы. В первой конструкции нового БП реле К1 включало очистители фар, во второй разработке реле К1 подключает вентилятор. Такие блоки были предназначены для девяток с электронной педалью газа.

№ предохранителя/сила тока

Защищаемые цепи

F1 (8А)Резервный
F2 (8А)Резервный
F3 (8А)Резервный
F4 (16А)Электроцепь электромотора и переключателя печки, реле вентилятора радиатора
F5 (3А)Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки
F6 (8А)Плафон подсветки салона и выключатель стоп-сигнала
F7 (8А)Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров
F8 (16А)Электромотор вентилятора радиатора, клаксон
F9 (8А)Лампочка левых габаритов, лампочка задних левых габаритов
F10 (8А)Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок
F11 (8А)Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки
F12 (16А)Розетка для переноски лампы, прикуриватель
F13 (8А)Дальний свет правой фары
F14 (8А)Дальний свет (левая фара), контрольная лампочка дальней оптики
F15 (8А)Ближний свет правой фары
F16 (8А)Ближний свет левой фары

Значения реле на блоках нового образца.

НомерЗа что отвечает
К1Без этого компонента невозможна работа движка омывателя заднего стекла.
К2Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3Отвечает за работу движка очистителя лобового стекла.
К4Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5Этот компонент обеспечивает работоспособность ламп дальнего света.
К6Эта деталь обеспечивает работу устройства омывателя фар.
К7Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8Клаксон.
К9Защищает от перенапряжения вентилятор охладительной системы.
К10Обеспечивает работоспособность устройства подогрева заднего стекла.
К11Лампы ближнего света.

Инжектор

Выбор блока предохранителей не зависит от применяемой системы питания, ориентироваться следует на год выпуска транспортного средства.

На девятках с инжектором кроме стандартного БП с маркировкой 2114-3722010-60 установлен еще один вспомогательный. Найти его можно под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) устанавливают новой конструкции.

Схема расположения реле на инжекторном ВАЗ 2109

В БП установлены три предохранителя и три электромагнитных реле.

НомерЗа что отвечает
1 (15А)Главное реле
2 (15А)Цепь питания системы впрыска (вход неотключаемого напряжения)
3 (15А)Бензонасос
К1Главное реле
К2Реле электробензонасоса
К3Реле электровентилятора системы охлаждения

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

  1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
  2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
  3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
  4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
  5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке. При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

Если произошёл отказ какого-либо элемента электрооборудования автомобиля, в первую очередь проверяют исправность плавкой вставки или электромагнитного реле. Для этого снимают защитную крышку БП. Она легко отсоединяется после отжатия двух фиксаторов по бокам блока. На обратной стороне крышки можно найти необходимые сведения о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключённой аккумуляторной батарее.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда можно обнаружить неисправность защитного прибора. Перед установкой новой плавкой вставки следует проверить цепи на наличие короткого замыкания. Если его не устранить, все предохранители будут перегорать.

Порядок проверки исправности предохранителей будет таков:

  1. Вынимают перегоревшую плавкую вставку.
  2. Измерительный прибор устанавливают в положение измерения сопротивления.
  3. Щупы прибора прикладывают к ножкам предохранителя и производят замеры.
  4. Сопротивление исправной детали должно быть близко к нулю.
  5. Если показания прибора указывают на бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен цилиндрическими предохранителями. Извлекать их можно пальцами, но лучше это сделать щипцами, чтобы не получить ожоги. В комплектации блоков новой конструкции пинцет уже предусмотрен.

Цилиндрические предохранители старых блоков устанавливаются в гнёзда с пружинными фиксаторами. Эти фиксаторы часто окисляются, поэтому будет нелишним их почистить. Для этих целей хорошо подходит школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно поджать фиксаторы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет с предохранителем
Замена предохранителя

В БП новой конструкции устанавливают ножевые плавкие вставки. Они имеют на корпусе цифровое обозначение номинального тока, а также цветовую раскраску, что облегчает поиск и замену неисправного прибора. Для замены пинцетом охватывают неисправный прибор и раскачивают из стороны в сторону, одновременно вытягивая предохранитель вверх. После нескольких попыток это удастся сделать.

 Загрузка …

Видео

Посмотрите видео от канала «Механика» о снятии блока предохранителей ВАЗ 2109

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Все реле ваз 2109 карбюратор

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.


БП 17.3722

Отличия между старыми и обновленными версиями следующие:

  • Элементы монтажного блока по-разному маркируются.
  • Отличается номинал у предохранителей.
  • У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь Сила тока Номер предохранителя
Резервный 10А F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников 10А F2
Плафон подсветки салона, задние фары стоп-огней 10А F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна 20А F4
Клаксон 20А F5
Резервный 30А F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки 30А F7
Резервный 7.5А F8
Резервный 7.5А F9
Габаритная левая фара 7.5А F10
Габаритная правая фара 7.5А F11
Фара ближнего света правая 7.5А F12
Фара ближнего света левая 7.5А F13
Фара дальнего света левая, контрольная лампочка активации дальнего света 7.5А F14
Фара дальнего света правая 7.5А F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Защищаемая цепь Номинальный ток Номер предохранителя
Резервный 1
Резервный 2
Резервный 3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки 5
Плафон подсветки салона и выключатель стоп-сигнала 6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров 7
Электромотор вентилятора радиатора, клаксон 16А 8
Лампочка левых габаритов, лампочка задних левых габаритов 9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок 10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки 11
Розетка для переноски лампы, прикуриватель 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампочка дальней оптики 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:


Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировке реле разъёмов и предохранителей;
  • отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

  • год выпуска ВАЗ 2109;
  • тип двигателя;
  • тип панели приборов;
  • вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

  • жёлтый — габариты;
  • красный — стоп-сигнал;
  • голубой — задний ход;
  • оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправный предохранитель;
  • отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

Задние фары стоп-сигнала, плафон подсветки салона

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель клаксона

Резервный предохранитель

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

Резервный предохранитель

Резервный предохранитель

Левая габаритная фара

Правая габаритная фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа включения дальнего света

Правая фара дальнего света

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

Работоспособность элементов очистки передней оптики

Работоспособность двигателя омывателя заднего стекла

Защита от поломки лампы поворотных сигналов и световой сигнализации

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

Позволяет определить работоспособность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы дальних фар

Лампы ближних фар

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него двигатель омывателя заднего стекла работать не будет

Отвечает за работу ламп поворотников и световую сигнализацию

Обеспечивает работы стеклоочистителя лобового стекла

Защищает лампы стоп сигналов и габариты автомобиля

Обеспечивает работу фонарей дальнего света

Гарантирует работу устройства омывателя оптики

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя Расшифровка
K1
К2
К3 Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16 Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя Расшифровка
K1 Реле включения очистителей фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъемников
К6 Реле включения звуковых сигналов
К7 Реле включения электро-обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 Реле включения ближнего света фар
F1-F16 Плавкие предохранители
F1-F20 Запасные предохранители

Монтажный блок предохранителей 17.3722

№ реле/ предохранителя Расшифровка
1 (К6) Реле включения очистителей фар
2 (К1)
3 (К2) Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3) Реле стеклоочистителя
5 Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7 Запасной предохранитель
8 (К5) Реле включения дальнего света фар
9 (К11) Реле включения ближнего света фар
10 Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 A), F8 (7,5 A) Левая противотуманная фара
3 (8 A), F1 (10 A) Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A) Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A) Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A) Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A) Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A) Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A) Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A) Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A) Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A) Правая фара (дальний свет)
14 (8 A), F14 (7.5) Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A) Левая фара (ближний свет)
16 (8 A), F12 (7,5 A) Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя Расшифровка
K1 Реле времени омывателя заднего стекла
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5 Реле включения дальнего света фар
К6 Реле включения фаро-очистителей
К7 Реле питания стеклоподъемников
К8 Реле включения звукового сигнала
К9 Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10 Реле включения обогрева заднего стекла
К11 Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя Расшифровка
K1 Реле включения очистителей фар
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп
К5 Реле включения стеклоподъемников
К6 Реле включения звуковых сигналов
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 Реле включения ближнего света фар
F1-F20 Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя Защищаемые цепи
F1 (8A)(10A) Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A) Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A) Резервный
F4 (8A)(10A) Резервный
F5 (16A)(20A) Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A) Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A) Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A) Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A) Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A) Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A) Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A) Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A) Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A) Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A) Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1 (10A) Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A) Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A) Резервный.
F4 (10A) Резервный.
F5 (20A) Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A) Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A) Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A) Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A) Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A) Дальний свет фар(правая блок-фара).
F13 (10A) Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A) Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A) Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A) Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A) Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём Контакт Цвет провода Назначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ
6 ГБ дверь левая передняя
7 ОБ
8 34 контрольная лампа дальнего света
9
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 СГ указатель давления масла
17
18 Р
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1
2 3
3 ГЧ указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная лампа
6
7
8 КЧ подкапотная лампа
9 Б
10 эл.двигатель стеклоочистителя ветрового окна
11
12 СО датчик аварийного давления масла
13
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1(5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A) Левая фара(ближний свет)
F3(10A) Левая фара(дальний свет)
F4(10A) Правая противотуманная фара
F5(30A) Электродвигатели стеклоподъёмников дверей
F6(15A) Переносная лампа
F7(20A) Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A) Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A) Резервный
F11(5A) Лампы габаритного света правого борта
F12(7.5A) Правая фара(ближний свет)
F13(10A) Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A) Левая противотуманная фара
F15(20A) Электрообогрев сидений.Блокировка замка багажника
F16(10A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A) Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A) Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А) Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A) Лампы задних противотуманных фонарей


Схема комбинации приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2 10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 7.5 Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 20 Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 7.5 Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Лампы габаритного света по правому борту
F12 7,5 Правая фара (ближний сеет)
F13 7,5 Левая фара (ближний свет)
F14 7,5 Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 7,5 Правая фара (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Электрическая схема ВАЗ 2109, размещение оборудования


Дата публикации Июл 10, 2014, Рубрики Автомобили ВАЗ |

Электрическая схема ВАЗ 2109 относится к электрооборудованию однопроводного типа, где все отрицательные выводы приборов потребляющих электрическую энергию и источники подсоединяются к автомобильному кузову, который, собственно, и функционирует, как второй провод. Необходимо помнить, что при проведении любого вида обслуживания, замены, или ремонта деталей и прочих компонентов электрического оборудования автомобиля ВАЗ, включая его электрическую схему в первую очередь, требуется обязательное отключение от автомобиля его аккумуляторной батареи.

В целях не допустить перегорания отдельных элементов и обеспечить нормальное функционирование автомобиля, электрическая схема ВАЗ 2109 исключает применение предохранителей (вставок плавких), не предусмотренных в транспортном средстве конструктивно, а также, при проверке любых устройств электрооборудования, замыкать их контакты на массу, с целью проверки наличия “искры”. Такой способ проверки выведет из строя токоведущие дорожки монтажного блока, и автомобиль придется отправлять в ремонтный сервис для проведения дорогостоящего ремонта.

Меняя компоненты электросхемы ВАЗ 2109 в монтажном блоке, такие, как: реле, предохранители, не разрешается использование металлических предметов, в частности отверток, во избежание короткого замыкания электрической цепи и в целях обеспечения сохранности печатных плат электросхемы в монтажном блоке автомобиля. Не стоит упускать из внимания, что большинство электрических приборов автомобиля работает только тогда, когда ключ в замке зажигания находится в включенном положении. Электросхема ВАЗ 2109 предусматривает работу при выключенном зажигании следующих устройств: индивидуальная подсветка, освещение салона, стоп-сигнал, аварийная и звуковая сигнализации, штепсель для переносных устройств, дальний свет фар, часы, двигатель вентилятора охлаждения. Практически все цепи электросхемы ВАЗ защищены предохранителями, за исключением цепи зажигания и запуска силового агрегата, аккумулятора и генератора (исключая обмотку возбуждения).

Related posts:

  1. Электросхема ВАЗ 2109 2110 инжектор
  2. Блок предохранителей ВАЗ 2109
  3. Схема предохранителей Приоры
  4. Монтажный блок ВАЗ 2109
  5. Электросхема ВАЗ 2107 21074 инжектор
Еще по теме
  • Нет связанных постов

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Блок предохранителей ваз 2109 инжектор расшифровка

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировке реле разъёмов и предохранителей;
  • отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

  • год выпуска ВАЗ 2109;
  • тип двигателя;
  • тип панели приборов;
  • вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

  • жёлтый — габариты;
  • красный — стоп-сигнал;
  • голубой — задний ход;
  • оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправный предохранитель;
  • отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.


Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Правая противотуманная фара
F8 Левая противотуманная фара
F1 Омыватель для фар
F7 Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16 Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3 Задние фары, свет в салоне.
F6 Стеклоподъемники
F10 Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5 Звуковой сигнал
F11 Габарит правого заднего фонаря
F2 Аварийная ситуация
F4 Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15 Фара правая
F14 Фара левая
F13 Ближний свет фары левой
F12 Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

  • Цепи зажигания.
  • Генератора(см.).
  • Пуска двигателя.
  • Реле блокировки дверей.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
  • Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
  • Пинцетом захватывается предохранитель и вытаскивается.

  • Запасные предохранители установлены впереди блока.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
  • С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

  • Отсоединяется аккумуляторная батарея.
  • Разбирается в салоне «бардачок».
  • Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
  • В подкапотной части авто снимается крышка монтажного блока.
  • Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
  • Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

  • Монтажный блок вынимается.
  • Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

  • Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

  • Отыскивается сгоревшая дорожка.
  • Вырезается участок, пришедший в негодность.
  • Окисленные места протираются бензином.
  • Припаивается новая проволока.
  • Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

Блок предохранителей ваз 2110 | Схема, распиновка, ремонт блока предохранителей ваз 2110

Любое транспортное средство является чудом инженерной мысли, сочетанием механики и электроники. Действующие модели в целях безопасного вождения и лучшей функциональности снабжаются электротехническими устройствами. Порой отказ определенного узла приводит к полной или частичной потере работоспособности автомобиля.

Восстановление эксплуатационных способностей возможно при установлении причинно-следственной связи и устранения аварийного источника. Как и на любом автомобиле, проверку следует начинать с предохранителей, так как они являются ключевыми субъектами электросистемы.

В ВАЗовской «десятке» имеется 2 типа монтажных блоков. Схема блока предохранителей основного блока содержит значительную часть предохранителей и коммутационных реле. В последних моделях число реле выросло до 8. Схематично блок предохранителей демонстрирует комплект из двадцати предохранителей, расположенных в 2 ряда. Каждый компонент в блоке имеет свою позицию, на которой выгравирован номинал. Монтажное расположение снабжается графическим символом, обозначающим запитываемый электроприемник.

Дополнительный блок располагает элементами по защите силовых цепей питания двигателя. В его составе 3 предохранителя и 3 реле, отвечающие за зажигание и исправную работу электродвигателей вентилятора и топливного насоса. Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла.

Если установлен на ваз 2110 карбюратор, то даже при нерабочем блоке предохранителей автомобиль способен работать. Функционирование других узлов в полном объеме не гарантируется. В инжекторных моделях отдельная линия отвечает за бесперебойную работу инжектора, что обеспечивает своевременное поступление топлива в систему.

С целью удобства обслуживания конструкторы ВАЗ 2110 определили нахождение устройства под рулевой колонкой. Кнопка, открывающая спецпанель ВАЗ-2110, расположена ниже регулятора управления фар. Ниже кнопки автокорректора фар находится кнопка, открывающая доступ к специальной панели, за которой располагается основной блок.

Левая сторона консоли в приборной панели служит для размещения дополнительного блока. Доступ к нему закрыт пластиковой крышкой. Особняком располагается предохранитель центрального замка, упрятанный в нише монтажного блока. Найти его можно за блоком предохранителей в пластмассовой коробке. В первых модификациях ВАЗ-2110 предохранитель противотуманных фар находился за блоком и не был обеспечен креплением. Свободное состояние его поддерживалось жгутом из проводов. Спустя время разработчики определили ему местонахождение среди остальных предохранителей.

ВАЗовский блок предохранителей защищает основных потребителей электросхемы. Конструктивно каждая плавкая вставка исполнена в виде небольшой прозрачной пластины, на котором отмечено значение номинального тока. Изделие оборудовано двумя ножками, посредством которых контактирует с печатной платой. Внутри находится легкоплавкая нить, которая при превышении допустимых нагрузок разрывает питающую цепь.

ЭлементНаправление защиты
F1Обеспечение освещения приборного щитка, номерного знака, багажного отделения и габаритов по левой стороне.
F2Обеспечение ближнего света по левой стороне.
F3Обеспечение дальнего света по левой стороне.
F4Функционал противотуманной фары по правой передней стороне.
F5Подача электричества на двигатели стеклоподъемников дверей
F6Подача электричества на портативную лампочку (розетку)
F7Запитывание вентилятора, охлаждающего двигатель. Обеспечение звуковой сигнализации.
F8Электрообогрев тыльного стекла с подключением контактов соответствующего реле.
F9Энергогообеспечение очистителей и омывателей лобового стекла и фар. Подключение на обмотку реле, отвечающего за подогрев заднего стекла. Контроль клапана рециркуляции.
F10Резерв.
F11Включение габаритов по правой стороне.
F12Обеспечение ближнего света по правой стороне.
F13Обеспечение дальнего света по правой стороне. Включение контрольки на дальний свет.
F14Функционал противотуманной фары по левому передней стороне.
F15Подача питания для электрообогрева сидений. Ответственность за блокировку замка багажного отделения.
F16Подключение на обмотку реле-прерывателя поворотных указателей. Включение контрольки на аварийную сигнализацию.
F17Обеспечение салонного и стоп-сигнального освещения, в том числе индивидуального подсвечивания выключателя зажигания. Работоспособность электрочасов, а на других моделях маршрутного компьютера.
F18Обеспечение освещения бардачка. Защита силовых цепей контроллера отопителя и прикуривателя.
F19Обеспечение блокировки дверных замков. Подключение к реле, контролирующему рабочее состояние габаритных и стоп-сигнальных ламп. Указатели поворота с контрольными лампами. Обеспечение освещения при заднем ходе. Контроль обмотки возбуждения генератора, индикации бортовой системы.
F20Функционал противотуманных фар по заднему борту.

Элементы с маркировкой F1, F11 имеют номинал 5А. Элементы с маркировкой F2, F12, F17, F20имеют номинал 7,5А. Элементы с маркировкой F3, F4, F13, F14, F16, F19имеют номинал 10А. Элементы с маркировкой F6 имеет номинал 15А. Элементы с маркировкой F7, F8, F9, F10, F15имеют номинал 20А. Элемент с маркировкой F18имеет номинал 25А. Элемент с маркировкой F5 имеет номинал 30А.

Предохранители дополнительного блока находятся в категории номиналов 15 А.

Первый элемент встраивается в силовую цепь модуля зажигания и попутно обеспечивает работу электронной системы управления мотора. Второй элемент отвечает за работу датчиков скорости, подогрева, расхода воздуха и корректной работы адсорбера. Третий элемент контролирует режим работы форсунок и отвечает за бензонасос.

Причин потерь работоспособности плавких вставок всего две:

  • производственный брак от недобросовестных производителей,
  • функциональные сбои в работе некоторых узлов.

Сам предохранитель является неразборной конструкцией и ремонту не подлежит.

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой». В случае замены реле необходимо принимать во внимание электрические параметры.

Внезапное перегорание плавкой вставки происходит по причинам:

  • короткое замыкание в электрической проводке,
  • резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов. При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой.

Последовательность демонтажа блока следующая:

  • откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
  • откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
  • освобождается устройство от удерживающей защелки,
  • отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Отремонтированный блок подлежит установке в обратной последовательности. После проведенных процедур необходима проверка пропускной способности защитного узла. Это производится пробным запуском двигателя.

Описание блока предохранителей ваз 2109: характеристики, фото и видео

Где найти блок предохранителей на ВАЗ 2109 и его замена

Плавкие вставки представляют собой коммутационный блок, защищающий электрооборудование автомобиля от короткого замыкания. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, подающих к ним питание. Блок предохранителей ВАЗ 2109 старого образца и нового установлен в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.

Где находится БП и его электросхема

Как снять и заменить блок

Снятие и замена предохранителей

Комментарии и Отзывы

Где находится БП и его электросхема

Монтажный блок с предохранителями и реле располагается под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было сконструировано три разновидности таких устройств. Между собой они различались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старого образца

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на машины, выпускавшиеся до 1998 года. Монтажный узел имел 11 электромагнитных реле, 16 плавких вставок и получил маркировку 17.3722.

На фото — старый блок предохранителей

Коробка предохранителей представляет собой пластиковый корпус, который закрывает прозрачная крышка. На ней нанесены символы, уточняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому будет легко узнать, где может быть размещён тот или иной защитный прибор.

Все комплектующие блока помещены на двух печатных платах, установленных и соединённых между собой в два этажа. Такая конструктивная особенность узла сильно усложняла его ремонт, так как панель с печатной платой по разным причинам часто выходила из строя. Старый блок обслуживал электрооборудование автомобилей, в системе питания которых стоял карбюратор. В дальнейшем была проведена модернизация этого элемента, сконструирован и изготовлен новый блок предохранителей ВАЗ 2109.

Также полезно будет узнать расшифровку реле.

Нового образца

Выпускаемые ВАЗом девятки и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличается от старого блока. Внимательное изучение нового блока покажет заметные изменения его конструкции. Установлено всего 9 реле, число предохранителей осталось прежним. Новый блок предохранителей ВАЗ 2109 оказался надёжным и практичным в работе и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки плавких вставок, их конструкция. Они стали ножевыми, что обеспечивает надёжный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, обслуживать которую стало легче. Новый блок получил маркировку 2114-3722010-60. Эти БП также были модернизированы. В первой конструкции нового БП реле К1 включало очистители фар, во второй разработке реле К1 подключает вентилятор. Такие блоки были предназначены для девяток с электронной педалью газа.

Значения реле на блоках нового образца.

Выбор блока предохранителей не зависит от применяемой системы питания, ориентироваться следует на год выпуска транспортного средства.

На девятках с инжектором кроме стандартного БП с маркировкой 2114-3722010-60 установлен еще один вспомогательный. Найти его можно под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) устанавливают новой конструкции.

Схема расположения реле на инжекторном ВАЗ 2109

В БП установлены три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

  1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
  2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
  3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
  4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
  5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке. При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

Если произошёл отказ какого-либо элемента электрооборудования автомобиля, в первую очередь проверяют исправность плавкой вставки или электромагнитного реле. Для этого снимают защитную крышку БП. Она легко отсоединяется после отжатия двух фиксаторов по бокам блока. На обратной стороне крышки можно найти необходимые сведения о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключённой аккумуляторной батарее.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда можно обнаружить неисправность защитного прибора. Перед установкой новой плавкой вставки следует проверить цепи на наличие короткого замыкания. Если его не устранить, все предохранители будут перегорать.

Порядок проверки исправности предохранителей будет таков:

  1. Вынимают перегоревшую плавкую вставку.
  2. Измерительный прибор устанавливают в положение измерения сопротивления.
  3. Щупы прибора прикладывают к ножкам предохранителя и производят замеры.
  4. Сопротивление исправной детали должно быть близко к нулю.
  5. Если показания прибора указывают на бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен цилиндрическими предохранителями. Извлекать их можно пальцами, но лучше это сделать щипцами, чтобы не получить ожоги. В комплектации блоков новой конструкции пинцет уже предусмотрен.

Цилиндрические предохранители старых блоков устанавливаются в гнёзда с пружинными фиксаторами. Эти фиксаторы часто окисляются, поэтому будет нелишним их почистить. Для этих целей хорошо подходит школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно поджать фиксаторы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

В БП новой конструкции устанавливают ножевые плавкие вставки. Они имеют на корпусе цифровое обозначение номинального тока, а также цветовую раскраску, что облегчает поиск и замену неисправного прибора. Для замены пинцетом охватывают неисправный прибор и раскачивают из стороны в сторону, одновременно вытягивая предохранитель вверх. После нескольких попыток это удастся сделать.

Посмотрите видео от канала «Механика» о снятии блока предохранителей ВАЗ 2109

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.


Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1 — Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Блок предохранителей ВАЗ 2109.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Предохранители и защищаемые ими цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

К11 — реле включения ближнего света фар.

5 — место установки реле контроля исправности ламп (или перемычки).

Еще пять статей по электрооборудованию автомобилей ВАЗ

Блок предохранителей ВАЗ 2109.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Блок предохранителей ваз 2109, блок предохранителей ваз 2109 Карбюратор, блок предохранителей ваз 2109 инжектор, блок предохранителей ваз 2109 старый, блок предохранителей ваз 2109, замена блока предохранителей ваз 2109. Расшифровка блока предохранителей ваз 2109 старого образца и новый образец. Установка блока предохранителей ваз 2109, расшифровка. Замена предохранителей.

Защищенная цепь Номинальный ток Номер предохранителя
Запасной 8А. 1
Запасной 8А. 2
Запасной 8А. 3
Электроплита и выключатель печки, реле вентилятора радиатора 16А. 4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворот Поворот Контрольные и сигнальные лампочки, переключатель, переключатель поворотного сигнала 3А. 5
Зажим подсветки салона и выключатель стоп-сигнала 8А. 6
Лампа и выключатель стрелочного света, световой проблеск, лампочка освещения прикуривателя и отопителя, контрольная лампа габаритов, лампочки освещения 8А. 7
Электродвигатель вентилятора радиатора, Klaxon 16А. 8
Лампа левого габарита, лампочка заднего левого габарита 8А. 9
Лампа правого габарита, лампа заднего правого габарита, выключатели контрольной лампы и противотуманок 8А. 10
Лампы указателей поворотов, прерыватель и switter switter, чек лампочка в аварийном режиме 8А. 11
Гнездо для переноски лампы, прикуривателя 16А. 12
Дальний свет (правая фара) 8А. 13
Дальний свет (левая фара), Дальний свет управления оптикой 8А. 14
Ближний свет (правая фара) 8А. 15
Ближний свет (левая фара) 8А. 16

предохранители. Цепь предохранителя ВАЗ 2106

На автомобилях ВАЗ-2106 используется предохранитель старого образца, цилиндрический. Они защищают электрические цепи, но у конструкции много недостатков.Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, у которого монтажный блок расположен в моторном отсеке, то преимущество у шестерки очевидно. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

На основном (верхнем) и дополнительном (нижнем) предохранителях расположены:

  1. F1, рассчитан на максимальный ток 16 А, необходим для защиты цепей питания прикуривателя, аудио сигнал, внутреннее освещение, часы, стоп-сигнал, световая сигнализация открытых дверей.
  2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электродвигатель омывателя и отопителя.
  3. F3, 8 ампер, защищает цепь питания левого дальнего света и лампу управления его включением.
  4. F4, ток 8 А, фара правая (дальняя).
  5. F5, F6, 8 Ампер — левая и правая фары (ближний свет) соответственно.
  6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинация приборов, прикуриватель.Номинальный ток 8 А.
  7. F8 — габаритные огни (левый задний и правый передний), лампочки под капотом и панель управления на приборной панели.
  8. F9 — предназначены для защиты силовых цепей индикаторов давления грунта, температуры жидкости, уровня бензина, лампы резерва. От него снимается контрольная лампа питания, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, лампы заднего хода, освещение бардачка, реле обогрева заднего стекла, также питаются от этого предохранителя.
  9. Предохранитель F10 подает питание на регулятор напряжения. Номинал 8 ампер.
  10. F11, F12, F13 зарезервированы.

Дополнительный блок предохранителей

  1. F14 — предохранитель защиты цепи питания обогревателя заднего стекла. Номинальный рабочий ток 16 А.
  2. F15 — электродвигатель воздухоохладителя. Ток 16 А.
  3. F16 — сигнализация и указатели поворотов.

При подключении нового блока обязательно используйте цепь предохранителя ВАЗ-2106.Это не позволит перепутать элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь управления электромагнитными реле. Одним из основных является реле стеклоочистителей, оно питается через предохранитель F2. С ним дворники работают не постоянно, а с перерывами. Гораздо эффективнее вести контроль слаботочных цепей, а не силовых. Реле находится под приборной панелью, с левой стороны автомобиля. Замена производится в следующем порядке:

  1. Снять уплотнитель на фланце двери водителя.
  2. Подденьте обивку и снимите ее.
  3. Снимите держатели, установленные сбоку. Держатели должны быть установлены во время установки.
  4. Разогните изоляцию.
  5. Отсоедините клеммную колодку с проводами реле от основного жгута проводов. Разъем расположен в нижней части приборной панели.
  6. Выверните два винта, которыми корпус реле крепится к кузову.

После удаления старого реле замените его новым.Работа выполняется в обратном порядке. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогает, то обязательно проверьте целостность проводов и реле.

Указатели поворотов и аварийки

Один недостаток в машине имеется — в салоне есть предохранители ВАЗ-2106, но реле разбросаны по всему моторному отсеку. Прерыватель, отвечающий за указатели поворотов, расположен на перегородке в моторном отсеке напротив приборной панели.Основные неисправности сигнализации:

  1. Неисправен предохранитель F16. Проверьте его мультиметром, при необходимости замените.
  2. Частое срабатывание контрольной лампы свидетельствует о неисправности одного из повторителей или указателей.
  3. Выход из строя реле приводит к полному выходу из строя системы оповещения.
  4. Тревожная кнопка при поломке не позволяет включать указатели.

Для замены необходимо снять приборную панель, затем головкой на 10 открутить гайку.После этого отсоедините жгут проводов и снимите реле. Установите новый в обратном порядке.

Включение фар

Для включения ближнего и ближнего света используются два реле, которые установлены в моторном отсеке, над правым брызговиком. Реле снимается очень просто — достаточно отсоединить от него все провода и крестовой отверткой открутить винт. Вместе с кронштейном к корпусу крепится винтом и наконечник из проволочной массы.

Обязательно пометьте расположение проводов, прежде чем отсоединять их от электромагнитного реле.Можно отсоединять по одному проводу, потом сразу устанавливать их на новое реле. Процедура замены проста, поэтому ее можно выполнить за несколько минут. Если на реле не поступает напряжение, то необходимо менять плавкие вставки. В схеме предохранителя ВАЗ-2106 элементы Ф3-Ф7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле индикатора заряда аккумуляторной батареи

Это реле расположено в подкарьерном пространстве, над правым брызговиком. С его помощью включается лампа в приборной панели, если произошел обрыв в цепи зарядки аккумулятора.При включении зажигания эта лампа горит (зарядки нет). Как только двигатель будет запущен, лампа должна погаснуть (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или на половину свечения.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз находится проволока массы. Провода желательно отсоединять по одному, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке.Если на электромагнитное реле не подается питание, следует искать неисправность в предохранителе F9. О том, какие предохранители на ВАЗ-2106 защищают ту или иную цепь, было рассказано в начале.

Недостатки старого блока предохранителей

Владельцы шестерок знают, как неудобны контакты, в которых зажимаются предохранители. Очень часто элементы выпадают при езде по неровностям. Гораздо лучше смотрятся блоки с евровентиляторами. Самое главное, что такие плавкие вставки доступны каждому, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (да и старый блок это позволяет). Например, монета номиналом 2 рубля легко сплавляется. Вот только ставить опасно — плавкая вставка зря не горит. Это свидетельствует о коротком замыкании в цепи питания или превышении допустимой нагрузки. Установка жучков может привести к возгоранию проводов.

Установка нового блока

Для использования нового образца на предохранителях ВАЗ-2106 необходимо заменить старый на новый.Сделать это несложно, достаточно следовать советам.

Порядок следующий:

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Аккуратно ключом открутите старый блок. Не отсоединяйте провода.
  3. Переместите устройство вниз.
  4. Установите провода и перемычки согласно схеме.
  5. Обратите внимание, перемычки устанавливаются только на те провода, которые идут из моторного отсека с напряжением.
  6. Перемычки устанавливаются между клеммами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
  7. После этого поочередно снимаем провода со старого блока и устанавливаем их на новый.
  8. Убедитесь, что все соединения выполнены правильно.

Обязательно убедитесь, что предохранители защищают те цепи, которые должны. Например, при снятии F5 должна перестать гореть левая фара (ближний свет). Если соединение неправильное, проверьте соединения и перемычки.

р>>

Реле в салон ваз 21099. Как заменить предохранитель отдельный или весь блок

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый сингл)

Блок монтажный нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и предохранителей «ножевые», которые хорошо держат.Имеют 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. Оба встречаются с прозрачной редкой крышкой.
Блок имеет плату нового образца, проще ремонтировать и паять.

Характеристики:
Габариты: На габариты идут три предохранителя (7, 9 и 10), а питаются они от ш5/4, ш5/13 и ш4/13 через кнопку и переключатель ротора, а это сделано для функции «Парковочный свет»: потянув за ключ повернуть поворотный переключатель Левый или правый габариты, при этом подсветка номера и приборов не включилась.И кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы с датчика на ш6/9 реле К9 (если зажигание включено) и плюс подавался на вентилятор ш5/5.

Фароокомитеты: При включении света на Ш4/8 появился плюс, далее на предохранитель 3, от него на реле Фароокомитетов К6.При включении омывателя лобового стекла у меня включается реле, а при включении фар на ш7/3 плюс на моторы.

При наличии кнопки фарточиторов вместо реле была поставлена ​​перемычка на контакты 30 и 87 (питание шло на реле в моторном отсеке), Включалось кнопкой через контакты ш6/7 и ш5/15.

Зарядка генератора: Эти блоки могут отличаться. На блоке старого образца питание обмотки возбуждения генератора (ш7/9) подавалось через лампочку заряда от ш5/18 и резисторы 100 Ом 2 Вт на зажигание.На блоке нового образца резисторов может и не быть, а значит на холостом ходу генератор не будет заряжаться, а может быть и так, что ш7/9 соединены только с ш7/4, которые никуда не подключались (видимо что-то в проводке был один, и мы ничего об этом не знали). Значит, если возникнет такой момент, нужно подключить генератор к щитку приборов и поставить резисторы…

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что толкаем рычаг от себя до упора на доли секунды, а вода еще течет секунд пять.Чтобы мы не отвлекались на дорогу помыть заднее стекло.

Задние противотуманные фонари.
От кнопок Габаритов зеленый провод шел к предохранителю (болтался рядом с кнопкой, питание появлялось если включить фары ближнего или дальнего), от него к кнопке, от кнопки к ш 2/10 и на задние фонари.

Ш4/21 соединен с ш21/17, почему не понятно. И почему Ш20 тоже не понятно.
Ну и есть какие-то аномалии, где дырка под реле исправность ламп К4 имеется, а контактов нет, Т.е перемычки не нужны, все подключено напрямую в блоке.
Реле:
К1 — реле времени омывателя заднего стекла

К3 — реле стеклоочистителя
К4 — реле управления лампами (или перемычкой, или ничего)
К5 — реле света боли
К6 — реле Phamp Purifiers
К7 — реле питания стеклоподъемники
К8 — Реле включения звука
К9 — включение питания вентилятора электродвигателя охлаждения
К10 — Реле обогрева заднего стекла
К11 — Реле включения ближнего света фар
Автоматические выключатели:
1 (8А) Правая противотуманка свет, включение указателя поворота
2 (8А) Левая противотуманная фара
3 (8А) Голова Фармацевта (на момент включения) .Lell на очистители фар (Контакты). Выключатель омывателя Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (намотка). Электроотор вентилятора отопителя. Избиратель омывателя омывателя. Замедлитель мотора очистителя заднего стекла. Время работы омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Неисправная лампа обогрева заднего стекла. Освещение разгрузочной коробки
5 (8А) указателей поворота и реле поворота и сигнализации (в режиме индикации поворота).Лампа указателя постоянного вращения. Задние фонари (свет лампы заднего хода).Маторедуктор и реле включения омывателя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Возрождения. Машинный компьютер. Электростеклоподъемники и обогрев сидений (обмотка).
6 (8A) Задние фонари (стоп-сигналы). Осветительные приборы салона. Электростеклоподъемники передних дверей. Электростеклоподъемники (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа.Фонарик освещения приборов. Continated лампы наружного освещения.
8 (16А) Мотор вентилятора охлаждения двигателя и силовое реле (контакты). Реле звукового сигнала и его включения
9 (8А) Фара левая (Габаритный свет). Задний фонарь (габаритный свет)
10 (8A) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8A) Указатели поворота и переключатель реле сигнализации (в режиме сигнализации). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Highten гнездо для переносной лампы. Частный компьютер. Машинный компьютер. Замки Ski.Rel и мотор-редуктора
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Лампа включения дальнего света
15 (8А) Левая фара (ближний свет)
16 (8А) Правая фара (ближний свет)
Предохранитель задних противотуманных фонарей (8а) при таком типе крепления блоков находится рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Отличаются между собой только расположением реле и предохранителей.
От блоков с 11 реле отличаются подключением некоторых цепей, количеством реле (9 шт, нет реле задержки омывателя заднего стекла и стоек или реле фартурных очистителей, или вентилятора), количеством предохранителей на размеры и сами предохранители маркируются по-разному.Разъем ш21 находится вверху.
Блок что на верхнем фото состоит из одной платы, ремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) есть 2 вида:

Первый тип блоков с 9-ю реле: К1 — Реле Фароциллары
Имеют:
Вентилятор: На ш5/5 плюс подается напрямую, а вентилятор включается путем соединения его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно вырезать реле.

Габариты: Проскальзывая со снятием габаритных огней было решено поставить 2 предохранителя (F10 и F11), и на них повесить габариты и подсветку, а питались они только от ш5/4, которые шли на кнопку.
Итак: габаритного огня не будет.

Сработавший предохранитель выкинули в окна (которые в этих блоках F6), на блоке с 11 реле запитали от предохранителя салонного освещения и стоп-сигналов.
Фароокомитеры: Тоже питались, но реле включало плюсовую подачу (от кнопки) на ш3/16.
Генераторная зарядка: Ш7/9 (на геноме) и ш5/18 (приборка) всегда подключены вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, где резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, льется водитель.

Задние туманки
Здесь 2 варианта проводки панели приборов:
— Кнопка с фиксацией: При включении света фар питание перешло на ш4/8 на предохранитель 1. От него на реле фартур и через ш4/21 на кнопку. От кнопки на ш3/10 до фонарей.
— Кнопка без фиксации: Есть реле задних туманок, питается от болтающегося рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется подачей минуса с кнопки, подает питание ш3/10 на заднюю пятнадцать.

На автомобилях с е-газом (с 2011 г.), на ш4/21 постоянная мощность для электроблока. Он управляет блокировкой дверей и задними противотуманками. Этот вариант использует кнопку без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитеры: Их реле заменило реле вентилятора, поэтому ш3/16 (плюс от кнопки) шло сразу к ш7/3 к стирка под капотом, в которую входят автомобилисты.А на ш4/21 подавал постоянный плюс на иммобилайзер (точнее блок электро, там же реле задних туманок) и центральный замок.
Вентилятор: Размыкающий контакт Ш4/8 (был плюс от света) и ш4/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут на проводку форсунки, и они включил релюшку К1, а на ш5/5 Плюс подал на любителя.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда и вовсе не работает.Надо переподключать, или ставить перемычку и брать реле.
Остальное тоже вроде шестерка оксид.
Ну а когда на АвтоВАЗе поняли, что уже несколько десятков лет у людей ошибка по ошибке вместо первой (потому что были рядом), стали применять ш6/1, его подключали к выключателю фонарей заднего хода, а на ш 2/ 9 (на семнадцатом соединенном с Ш21/19) появился плюс сделать иммобилайзер-блок электроблока пилота при включении задней передачи. Это в основном на автомобилях с электронной педалью газа.
Реле:
К1 — Реле включения очистителей лобового стекла
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-газ)
К2 — Реле указателей хода и сигнализации экскаватора
К3 — Реле очистителя лобового стекла
К4 — Реле управления лампами стоп Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
К5 — Реле включения стеклоподъемников
К6 — Реле включения звука поворота
К7 — Реле выхода заднего датчика
К8 — Реле включения дальнего света фар
К9 — Боль Реле света Фаза Свет
Автоматические выключатели:
F1 (10A) Очистители коллектора (на момент включения) .Выберите очистители фар (Контакты). Реле включения омывателя Phamp
ИЛИ
F1 (20a), лампы и сигнализатор задних противотуманных фонарей. Блок управления дверным замком. Мотор-Детские Двери Замка (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ О РАДИО И AUCTIVE Тревога (в режиме тревоги). Светильник Континант и выключатель аварийной сигнализации
Ф3 (10А) Освещение плафона салона. Прампа индивидуального освещения кабины. СВЕТ УМЕНЬШЕНИЯ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20A) Прикуриватель. Рельеф обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Розетка Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле включения (контакты). Сигнал крышки и включение
F6 (30A) Выключатели электростеклоподъемников. Электропроводные окна. Старший включение электростеклоподъемников (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Избиратель шайбы. Электробор омывателя заднего стекла.Элексипрод омывателя заднего стекла. СООТВЕТСТВУЮЩИЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочной коробки. Регистраторы фар (в рабочем состоянии).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5А) Правая противотуманная фара
F9 (7,5А) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Лампы напольного освещения. Непрерывная лампа наружного освещения.
Е-газ дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (габаритный свет)
F12 (7,5 А) Правая фара (ближний свет)
F13 (7,5 А) Левая фара (ближний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света
F15 (7,5А) Фара правая (Дальний свет)
F16 (15А) Перезапуск указателей поворота и аварийной сигнализации (в режиме указателей поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя ветрового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. RELAGE OF POWER Электростеклоподъемники и обогрев сидений (обмотка). Работодатель сигнализации anvaria
Усовершенствованный электрический блок управления E-gas, выключатель стоп-сигнала, выключатель и индикатор обогрева заднего ветрового стекла
Запасные предохранители F17-F20

На все карбюраторные автомобили семейства «Самара 1» и часть карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются два типа блоков предохранителей, старого и нового образца.Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку имеют реле принуждения слаботочных цепей. С помощью монтажного узла также осуществляется управление реле сильноточной и дополнительной цепей – стартера, противотуманок, обогрева сидений и других. Расположение обоих блоков одинаковое, разница небольшая, разные разъемы и разное расположение элементов и другой дизайн корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старого образца 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащите, из-за чего ресурс устройства ниже в разы.

Ведь монтажный узел расположен в нише помпового пространства, куда часто попадает дождевая вода или моющая жидкость. В новом монтажном узле отсутствуют омыватели заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в другие места.

Еще одно отличие — другой тип предохранителей, более устойчивый к сырости в новой модели монтажного блока.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по каким-то причинам вы не можете прочитать текст на крышке, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые различия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • Цепь
  • из-за загрязнения.

Находясь внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая растекается по нижней или верхней части печатной платы.Неисправности монтажного узла часто очень похожи на поломки других электрических систем автомобиля, поэтому устанавливать причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить навесной блок, если наблюдаются следующие неисправности:

  • или произвольное включение/выключение/режим переключения;
  • проблемы с радио;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или мойщиков;
  • работа нечеткого звукового сигнала;
  • некорректная или нечеткая работа указателей поворота.

Видео — появление КЗ

Как снять и установить навесной блок предохранителей ваз

Основные действия по снятию монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите вспомогательную клемму аккумулятора.
  • Открутить две гайки по бокам блока (он находится со стороны водителя над ветровым стеклом).
  • Поднимите блок насколько возможно и вытащите все разъемы внизу.
  • Установка в обратном порядке. Сначала вставьте все разъемы, затем закрутите гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатать фото установки предохранителей и реле, а также отметить или записать, где какие реле установлены, т. крышка не всегда помогает.

  • Снимите крышку. Для этого на старой колодке блока вы снимете по одной защелке с каждой стороны, на новой модели вы снимете по две защелки с каждой колодки.
  • Вытащите все реле и предохранители. В новой модели есть специальный пинцет, который помогает вытащить предохранители, он находится рядом с реле указателя ротора.
  • После этого открутите винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое днище. А бывает наоборот, ведь блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно прижмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, после чего повторите сборку.Затем закрепите половинки туловища саморезами.

Ремонт

Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, увлажните ее жидкостью для снятия лака и кисточек. Следите за тем, чтобы лак не растворялся кистью. После удаления всей грязи тщательно протрите дорожку спиртом и высушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

Основной задачей БП является предотвращение поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветки — выпущенные до 1998 года и выпускаемые после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного борта.Контакты проводов, предохранителей и реле припаяны.

Более новые версии девяток, начало выпуска которых приходится на 1998 год, то БП имеют маркировку 2114-3722010-60. Здесь мы наблюдаем уже запалы.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет ни карбюратор, ни инжектор. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

Искомый узел крепления тоже везде одинаков — в роторном пространстве напротив места водителя, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно. Они следующие:

  • Детали монтажного блока маркируются по-разному;
  • Номиналы предохранителей разные;
  • Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109.Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Мощность тока

Цепь защищает

Резервный предохранитель

Указатели поворотников, прерыватель аварийной сигнализации (в аварийном режиме), аварийная контрольная лампа

Фары задние стоп-сигнала, освещение кабины

Элемент обогрева заднего стекла, контакт обогрева заднего стекла, розетка для переноски, прикуриватель

Звук (Cluson), переключатель Classone

Резервный предохранитель

Электродвигатель вентилятора вентилятора, электродвигатель омывателя ветрового стекла, выключатель электровентилятора электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, освещение Бардачка

Резервный предохранитель

Резервный предохранитель

Фара габаритная левая

Фара габаритная правая

Правая фара ближнего света

Левая фара

Левая фара, контрольная лампа дальнего света

Правая фара Фара

Указатели поворотников и прерывателя цепи (в режиме индикации поворотников), контрольные лампы указателей поворотов, фонарей заднего хода, мотора дедуктора и включения стеклоочистителей, лампа проверки давления масла, контрольная лампа ручных тормозов, указатель температуры охлаждающей жидкости , указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Рабочие элементы очистки передней оптики

Работа двигателя омывателя заднего стекла

Защита от поломки ламп поворотных сигналов и световой сигнализации

Защита двигателя лобового стекла от лобового стекла

Позволяет определить производительность лампы

Защита от перенапряжения системы обогрева заднего стекла

Дальние лампы

Лампы средней фары

Отвечает за работу вентилятора охлаждения двигателя.При отказе этого реле возрастает риск перегрева двигателя

Работа Класона

ВР нового образца

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Обмотка реле вентилятора радиатора, цепь переключателя электрической цепи и электродвигатель

Поворотный поворотный сигнальный переключатель, режим поворотной скорости, поворотный сигнальный переключатель, лампа поворота, лампа поворота поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, гидравлический выключатель тормозной системы, выключатель ручного тормоза

Выключатель стоп сигнала и лампочки подсветки салона Paul

Лампы освещения салона, Габаритная поворотная лампа, Лампа ручки отопителя и прикуривателя, Зажим подсветки бардачка, Лампа подсветки выключателя и приборной панели

Claxon, переключатель Claxon, электродвигатель вентилятора радиатора

Лампа левого габарита, лампа левого заднего габарита

Правый габаритный фонарь, правый задний затемняющий фонарь, противотуманный выключатель, противотуманная фара

Переключатель и указатели поворота, указатели поворота, контрольная лампа аварийного режима

Прикуриватель, розетка для ношения лампы

Дальний свет Правая фара

Дальний свет Левая фара, Контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет Левая фара

Реле

Что касается реле в монтажном узле нового образца для ВАЗ 2109, то распиновка следующая.

Номер реле

Его черты лица

Без него двигатель омывателя заднего стекла не будет работать

Отвечает за работу ламп указателей поворота и световой сигнализации

Обеспечивает работу стеклоочистителей

Защищает лампы стоп сигналов и габаритов автомобиля

Обеспечивает работу длинномерных фонарей

Гарантирует работу устройства омывателя оптики

Защищает электродвигатель стеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клик на

Защищает от высокого напряжения вентилятор охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Включает лампы ближнего света

Нужно не просто понимать расположение предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас произошел сбой, необходимо предварительно проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить неподходящий предохранитель или реле несложно. Для этого вам нужно:

  • Поднять бленду и отключить минус от аккумуляторной батареи. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением автомобиля в этот момент быть не должно;
  • Найдите монтажный блок.Он расположен в лобовом пространстве напротив сиденья водителя прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы снять его, достаточно нажать на фиксаторы по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Есть электромолоток, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за оснащение объекта по таблицам выше;
  • Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Вручную удалять предохранители не рекомендуется. Реле снимаются небольшими качаниями вверх-вниз;
  • Замените неисправный компонент.

Неисправность предохранителя определяется расплавленной нитью. Это гибкие элементы, которые оплавляются и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с аккумулятора и проверить работоспособность оборудования.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основная задача БП – предотвратить электрооборудование, установленное в автомобиле.

Монтажные блоки предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где находится

Нужный блок находится под капотом напротив водительского места фактически под лобовым стеклом.

Блоки предохранителей ваз 2109 (выпуск до 1998 года) и ваз 2109 (выпуск после 1998 года), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса.Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь уже смотрим предохранители.


БП 17.3722.

Различия между старой и обновленной версиями следующие:

  • Элементы монтажного блока маркируются по-разному.
  • Разное количество предохранителей.
  • В новом блоке нет реле времени омывателя заднего стекла и реле двигателя вентилятора системы охлаждения.

Установка блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь Ток Мощность Номер предохранителя
Запасной 10А. Ф1
Контрольная лампа аварийки, прерыватель сигнализации, указатели поворотов 10А. Ф2.
Зажим подсветки салона, стоп-сигналы Задние фары 10А. Ф3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, компонент обогрева заднего стекла 20А. Ф4.
Клаксон 20А. Ф5.
Запасной 30А. F6.
Короб бандативной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки 30А. F7.
Запасной 7,5А. F8.
Запасной 7,5А. F9.
Фара габаритная левая 7,5А. Ф10
Фара габаритная правая 7,5А. Ф11
Фара среднего света 7,5А. Ф12.
Фара левая левая 7,5А. Ф13
Фара дальнего света, сигнальная лампа дальнего света 7,5А. Ф14
Фара дальнего света правая 7,5А. Ф15
Вольтметр, контрольная лампа запаса топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампочки стояночного тормоза, давления масла, указатели поворотов, реле включения лобовых стекол, фонари заднего хода, реле обрыва, указатели поворотников 15А. Ф16.

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый BP
Защищенная цепь Номинальный ток Номер предохранителя
Запасной 8А. 1
Запасной 8А. 2
Запасной 8А. 3
Электроплита и выключатель печки, реле вентилятора радиатора 16А. 4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворот Поворот Контрольные и сигнальные лампочки, переключатель, переключатель поворотного сигнала 3А. 5
Зажим подсветки салона и выключатель стоп-сигнала 8А. 6
Лампа и выключатель стрелочного света, световой проблеск, лампочка освещения прикуривателя и отопителя, контрольная лампа габаритов, лампочки освещения 8А. 7
Электродвигатель вентилятора радиатора, Klaxon 16А. 8
Лампа левого габарита, лампочка заднего левого габарита 8А. 9
Лампа правого габарита, лампа заднего правого габарита, выключатели контрольной лампы и противотуманок 8А. 10
Лампы указателей поворотов, прерыватель и switter switter, чек лампочка в аварийном режиме 8А. 11
Гнездо для переноски лампы, прикуривателя 16А. 12
Дальний свет (правая фара) 8А. 13
Дальний свет (левая фара), Дальний свет управления оптикой 8А. 14
Ближний свет (правая фара) 8А. 15
Ближний свет (левая фара) 8А. 16

Монтажный блок реле ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, закрытой блоком.

Как понять, что предохранитель заблокирован

Выход предохранителя можно определить по расплавленной нити — элементу предохранителя, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Безопасность на растяжение

Обязательно отключите минусовую клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ работ:


Добрый день.Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине были скачки электричества, а после этого перестали работать щетки дворников, поворотники, задние противотуманки. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаю подробную схему предохранителей в монтажном блоке.

Артикул:

Установка блока предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей 2 ВАЗ8 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подобрать предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя можно найти предохранитель задних противотуманных фар.

За какие предохранители в ваз 2108, 2109, 21099 отвечают сборщики.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Что отвечает:

Противотуманная фара с правой стороны

Противотуманные фары с левой стороны

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в перчаточном ящике

Поворот
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Рант
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Чек»
Открытие дверей

Освещение салона
Фонари задние

Электрические стеклоподъемники

Номерной знак
Подкаст лампы
Осветительные приборы
Габарит.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый Газовый

Избегание

Нагревательный элемент обогрева заднего стекла
Заднее включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Ближний свет Левая фара

Ближний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в перчаточном ящике

Давление масла
Воздушная заслонка карбюратора
Рант
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Подкаст лампы
Осветительные приборы
Габарит.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Задний левый габрит

Правый задний габрит

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Фары дальнего света левые

Ближний свет Левая фара

Ближний свет правой фары

Лада Нива — схема блока предохранителей

Лада Нива — схема блока предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов, слева от рулевой колонки.

Лада Нива – схема блока предохранителей

А
Защищенные цепи
1 16 Лампы освещения салона,
Звуковые сигналы,
Патрон для контрольных ламп,
Прикуриватель,
Лампы стоп-сигналов
2 8 Стеклоочиститель и его реле,
Электродвигатель отопителя,
Электродвигатель омывателя лобового стекла,
Реле очистителя и омывателя фар (при ненажатой кнопке выключателя стеклоочистителя и омывателя фар),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3 8 л.H. фара (дальний свет) и ее контрольная лампа
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8 Левый габаритный фонарь (габаритный фонарь),
Сигнальная лампа габаритного огня,
Правый задний фонарь (габаритный фонарь),
Правый фонарь номерного знака
8 8 р.Правый габаритный фонарь (габаритный свет),
Левый фонарь номерного знака,
Лампа прикуривателя,
Левый задний фонарь (габаритный фонарь),
Лампы приборов
9 8 Указатель давления масла и контрольная лампа,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение дроссельной заслонки карбюратора лампа,
Сигнальная лампа разрядки аккумуляторной батареи,
Запорный клапан карбюратора,
Тахометр,
Задние фонари (фонарь заднего хода),
Сигнальная лампа блокировки дифференциала
10 8 Регулятор напряжения,
Обмотка возбуждения генератора
11
12 8 Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатель очистителя фар при запуске и при прохождении щетками стеклоочистителя исходного положения.
13
14
15
16 8 Выключатель сигналов бедствия и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Предохранители

.Схема предохранителей ВАЗ 2106

На автомобилях ВАЗ-2106 использовались предохранители старого образца, цилиндрические. Они защищают электрические цепи, но у конструкции много недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, у которого монтажный блок находится в моторном отсеке, то у шестерки есть явное преимущество. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока


На основном (верхнем) и вторичном (нижнем) предохранителях расположены:

  1. F1, рассчитан на максимальный ток 16 А, необходим для защиты прикуривателя силовые цепи, звуковой сигнал, освещение салона, часы, стоп-сигнал, световое оповещение об открытых дверях.
  2. F2, рабочий ток 8 А, позволяет защитить цепь стеклоочистителя и его реле, электродвигатель омывателя и отопителя.
  3. F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы управления ее включением.
  4. F4, ток 8 А, фара правая (дальняя).
  5. F5, F6, 8 Ампер — левая и правая фары (ближний свет) соответственно.
  6. F7 — габаритные огни (правый задний и левый передний), свет в багажнике, подсветка номера, комбинация приборов, прикуриватель.Номинальный ток 8 А.
  7. F8 — габаритные огни (левый задний и правый передний), лампы под капотом и регулятор на приборной панели.
  8. F9 — предназначены для защиты цепей питания указателей давления масла, температуры жидкости, уровня бензина, лампы резерва. От него берет питание контрольная лампа, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, фонари заднего хода, освещение бардачка, реле обогревателя заднего стекла, также питаются от этого предохранителя.
  9. Через предохранитель F10 подается питание на регулятор напряжения. Номинал — 8 Ампер.
  10. F11, F12, F13 — режим ожидания.

Дополнительный блок предохранителей

  1. F14 — предохранитель защиты цепи питания обогревателя заднего стекла. Номинальный рабочий ток 16 А.
  2. F15 — электродвигатель охлаждения радиатора охлаждения. Ток 16 А.
  3. F16 — Сигнализация и указатели поворотов.

При подключении нового блока обязательно используйте цепь предохранителя ВАЗ-2106.Это не позволит перепутать элементы.





Реле и предохранитель стеклоочистителей

Предохранители ВАЗ-2106 защищают силовые цепи, управляя электромагнитными реле. Одним из основных является реле стеклоочистителя, питающееся от предохранителя F2. С ним дворники работают не постоянно, а с перерывами. Гораздо эффективнее управлять слаботочными цепями, чем силовыми. Реле находится под приборной панелью, с левой стороны автомобиля. Замена производится в следующем порядке:

  1. Снять уплотнитель на фланце стойки двери водителя.
  2. Подденьте обивку и снимите ее.
  3. Снимите держатели, установленные сбоку. Держатели необходимо устанавливать при установке новых.
  4. Отогнуть звукоизоляцию.
  5. Отсоедините колодку с проводами реле от основного жгута. Разъем расположен в нижней части приборной панели.
  6. Открутите два винта, которыми корпус реле крепится к кузову.

Сняв старое реле, установите на его место новое. Работа выполняется в обратном порядке.Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогла, обязательно проверьте целостность проводов и реле.

Указатели поворотов и аварийка


В машине есть один недостаток — предохранители ВАЗ-2106 расположены в салоне, а вот реле разбросаны по всему моторному отсеку. Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив приборной панели.Основные поломки сигнализации:



  1. Неисправен предохранитель F16. Проверьте его мультиметром, при необходимости замените.
  2. Частое включение контрольной лампы свидетельствует о неисправности одного из повторителей или индикаторов.
  3. Отказ реле приводит к полному выходу из строя системы оповещения.
  4. Кнопка аварийной сигнализации не позволяет включить индикаторы.

Для замены необходимо снять панель приборов, затем открутить гайку с головкой на 10.После этого отсоединяем колодку проводки и снимаем реле. Установите новый в обратном порядке.

Фары на

Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке, над правым брызговиком. Реле снимается очень просто — достаточно отсоединить от него все провода и крестовой отверткой открутить саморез. Вместе с кронштейном наконечник заземляющего провода крепится к корпусу саморезом.


Обязательно пометьте расположение проводов перед отсоединением их от электромагнитного реле. Можно отсоединять по одному проводу, сразу устанавливать их на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут. Если на реле не поступает напряжение, то нужно менять плавкие вставки. В цепи предохранителя ВАЗ-2106 для защиты силовых цепей ламп ближнего и дальнего света используются элементы Ф3-Ф7.

Реле зарядки аккумуляторной батареи

Это реле расположено в моторном отсеке над правым брызговиком.С его помощью включается лампа в приборной панели, если в цепи зарядки аккумулятора появляется пробой. При включении зажигания эта лампа горит (нет заряда). Как только двигатель будет запущен, лампа должна погаснуть (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или наполовину.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз находится массовый провод. Провода желательно отсоединять по одному, сразу ставить на новое реле.Установка нового элемента происходит в обратном порядке. Если питание на электромагнитное реле не подается, то нужно искать неисправность в предохранителе F9. О том, какие предохранители на ВАЗ-2106 защищают те или иные цепи, было рассказано в начале.

Недостатки блока предохранителей старого образца

Владельцы шестерок знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто элементы выпадают при проезде неровностей. Блоки с европредохранителями выглядят гораздо лучше.Самое главное, что такие плавкие вставки есть у всех, в любом магазине, так что при необходимости можно быстро найти замену.


Старайтесь использовать только предохранители. Ставить баги на их место нельзя (да и старый блок позволяет это сделать). Например, монета номиналом 2 рубля легко служит запалом. Настраивать просто опасно — блок предохранителей сгорает зря. Это свидетельствует о коротком замыкании в цепи питания или превышении допустимой нагрузки.Установка жучков может вызвать возгорание проводов.

Установка нового блока

Для использования на ВАЗ-2106 предохранителей нового типа необходимо установить новый блок вместо старого. Сделать это несложно, просто следуйте советам.


Порядок следующий:

  1. Отсоедините отрицательный кабель от аккумуляторной батареи.
  2. Осторожно открутите старый блок ключом на 10. Не отсоединяйте провода.
  3. Снимите блок.
  4. Установите провода и перемычки в соответствии со схемой.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
