Блок предохранителей (инжектор) на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115нового образца, производство: Калуга, каталожный номер: 367.3722; (1 шт.). Блок предохранителей монтажный 367.3722 предназначен для установки на автомобилях ВАЗ 2108 – 2115 с инжекторным впрыском. Подключение блока выполняется штыревыми колодками 6,3 и 2,8 мм. Номинальное напряжение сети 12 В. На передней панели блока размещаются 16 предохранителей и 9 электронных и электромеханических реле. Блок крепится с помощью двух винтов М6. Блок монтажный облегчает обслуживание системы электрооборудования и предназначен для коммутации и защиты электрических цепей автомобиля. Данная модификация имеет повышенную надежность и герметичность со степенью защиты IP66.





ОАО «Калужский завод автомобильного электрооборудования» («КЗАЭ») специализируется на конструировании и производстве электрооборудования и приборов для автомобильной техники и тракторов, а также средств автоматики.

Занимаемая площадь — более 150 000 м2. Количество сотрудников — 1500 чел.

На предприятии внедрена и действует система обеспечения качества, соответствующая международным и Российским стандартам серии ГОСТ Р ИСО 9001-2001.

ОАО «КЗАЭ» изготавливает более 150 видов наименований изделий автомобильного электрооборудования.

Основные виды выпускаемой продукции:

-электродвигатели;

-электровентиляторы;

-приводы стеклоочистителей, стеклоочистители;

-моторедукторы;

-стеклоомыватели, мотонасосы омывателей;

-электростеклоподьемники;

-выключатели зажигания;

-выключатели конечные малогабаритные, выключатели конечные бесконтактные.

ОАО «КЗАЭ» имеет производственные мощности по изготовлению:

-коллекторов электродвигателей;

-деталей сложной конфигурации из пластмасс и алюминиевых сплавов;

-деталей сложной конфигурации, получаемых методом последовательной вытяжки из стального листа и алюминиевых заготовок;

-деталей из латуни, получаемых методом горячей штамповки.

Предприятием накоплен опыт разработки и производства современных комплектующих для автомобильной промышленности. Номенклатура и направления разработок постоянно расширяются, ведутся научно-исследовательские и опытно-конструкторские разработки.

В последние годы предприятие принимало активное участие в локализации продукции иностранных компаний, создающих сборочные производства в России. Вскоре начнутся поставки привода стеклоочистителей на «Ижмашавто» для КИА «Спектра».



Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367.3722М (№ 367.3722М)

Монтажный блок  производится в России,завод Авар(Псков)

Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!

Представленный монтажный блок предохранителей предназначен для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!

То есть, если у вас инжекторный двигатель,то блок подойдёт полностью без изменений.

Просто снял старый,поставил новый-и всё будет работать.

Вы спросите а для карбюраторных двигателей разве не подойдёт?

Отвечаем:подойдёт!Но есть одно маленькое но…

Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить,а вентилятор

постоянно вращаться)

Почему такое происходит?

На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя(ЭБУ)На фото видно ,что вместо

реле вентилятора  и реле сигнала стоит металлическая перемычка.

Заменив перемычку сигнала на реле сигнала  (например со старого блока) сигнал начнёт у вас работать полноценно после нажатия кнопки на руле.

А вот с реле вентилятора прийдётся немножко повозиться(просто поставив реле вместо перемычки ничего не получится)

Прийдётся ставить выносное реле вентилятора. Обсуждать подробно не будем,всё же  у нас интернет магазин ,а не форум.

В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных схем подсоединения,чтоб вентилятор заработал!

Поэтому перед покупкой этого блока 367.3722М если у вас не инжектор,а карбюратор ,то взвесьте все за и против и примите решение,набравшись либо информации на просторах интернета на соответствующих форумах,либо обратившись к автоэлектрику(уж они то установят реле вентилятора за 5 минут)

Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109,с европредохранителями,заводской оригинал,Авар,367.3722М,заводской номер 2115-3722010-40

На вашем старом блоке предохранителей могут быть также такие номера(этот блок полностью идентичен)

2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18

Блоки монтажные (блоки предохранителей) ВАЗ 21099

Блок предохранителей 21099

Купить блок предохранителей на ВАЗ 21099 (инжектор) быстро, оперативно и без лишней суеты можно в интернет-магазине “AZON”. Мы уже продолжительное время сотрудничаем с представляемыми нами брендами, поэтому в том, что они отлично проработают и будут выполнять свою функцию корректно точно в этом уверенны.

Выбрать монтажный блок ВАЗ 21099 (карбюратор), цена и качество которого подходят под все технические характеристики, выдвигаемые конструкцией автомобиля, можно в «АЗОН». Наш интернет-магазин делает все возможное, чтобы нашим посетителям было легко найти необходимые для них авто компоненты при помощи нашего удобного поисковика.

Купить блок предохранителей ВАЗ 21099 (карбюратор) старого образца, цена и гарантийный срок которого устроят даже самого требовательного водителя, можно у нас. Ведь никто не поспорит, что отличная работа этого элемента, является важной составляющей корректного функционирования и отличного управления автомобиля не только его отдельных частей, но и в целом.

Заказать блок предохранителей ВАЗ 21099 (инжектор) нового образца, цена доставки которого будет совершенно идентичной для всех направлений отправки, можно в интернет-магазине “AZON”.

Состав блока очень прост и включает в себя:

  • корпус пластиковый;
  • некоторое количество плат, которые включают в себя все основные составляющие;
  • разъемы;
  • реле включения цепей;
  • предохранители.

Как Вы видите, купить монтажный блок предохранителей ВАЗ 21099 в нашем интернет-магазине очень просто. Особенно если оплатить заказа в до 15.00, он отправится со склада в тот же день, что невероятно ускоряет доставку.

Монтажный блок является тем компонентом системы современного автомобиля, без которого его сложно представить. Некоторые автовладельцы отмечают не совсем удобное расположение этой детали в составе автомобиля этой модели. Они упоминают в этом случаях, что данное место выбранное производителем серьезно подвергает систему к неэффективной работе.

При возникновении вопросов к функционированию электрики, реле или других контактов автомобиля опытный водитель сразу посмотрит на блок предохранителей ведь его функция заключается в сбережении соединений в полном порядке.

Одной из довольно распространенных причин замены данного узла, является неэффективно работающие токопроводящие дорожки. Решить эту задачу поможет хороший, специализирующийся на этой работе электрик. Бывает, что в некоторых случаях уже и специалист не сможет помочь, в этом случае необходимо просто приобрести монтажный блок предохранителей и таким образом избавится от вопросов к работе элемента на долгое время.

Порой неисправная работа заключается в загрязнении контактов. Если это произошло, то тогда необходимо аккуратно их прочистить. Очень важно в такой тонкой работе не обломать контакты и их соединения, ведь в этом случае пайки могут и не помочь, а придется приобрести новый блок.

Иногда перегоревшие предохранители, также могут стать причиной неработающих деталей системы. В этом случае, рекомендуется их заменить, если и это не помогло, то возможно Вам предстоит замена старого узла на новый.

Для еще более подробной информации о детали, переходите в карточку товара нашего интернет-магазина “AZON”.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Где находится предохранитель на печку ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот . Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.


Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

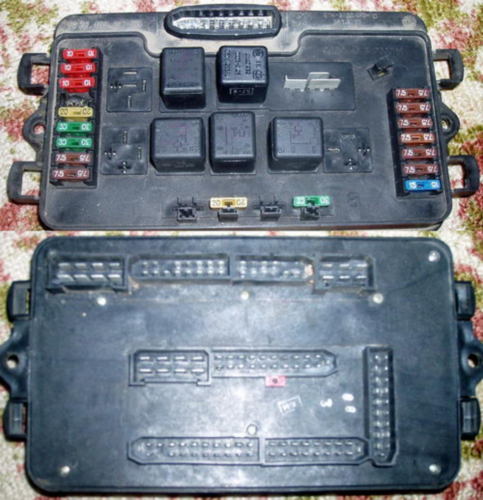

Монтажный блок старого образца 17.3722


Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона

F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109


1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Блок предохранителей ВАЗ 2109 стоит в левой части автомобиля, под капотом, перед ветровым стеклом. Добраться до него очень просто. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров в конкретном участке сети автомобиля, плавкий предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.

Однако, не стоит забывать, что прежде чем сменить сгоревший предохранитель в блоке предохранителей ВАЗ 23109 сначала нужно узнать, по какой причине он сгорел, отремонтировать это неисправность и только потом, ставить новый предохранитель. Если же мы сразу установим новый предохранитель, без выяснения причины, в лучшем случае сгорит и новый «пред», а в худшем можем устроить и пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на различную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе, если не будет соблюден «ампераж», может электрооборудование автомобиля выйти из строя.

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них было разное. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 имели уже предохранители ножевого типа и различались между собой расположение на плате предохранителей.

Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым мы суживаем область поиска неисправности.

Номер предохранителя* Защищаемые эл. цепи
1(8А) F9(7,5A) Правая противотуманная фара
2(8А) F8(7,5A) Левая противотуманная фара
3(8А) F1(10A) Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4(16А) F7(30A) Очистители фар(в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель омывателя стекол. Моторедуктор очистителя залнего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогерева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5(8А) F16(15A) Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6(8А) F3(10A) Задние фонари (лампы стоп-сигнала). Палафон освещения
6(8А) F6(30A) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7(8А) F10(7,5A) Фонари освещения номерного знака. Подкапотная лампа. Лампыосвещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8(16А) F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9(8А) F10(7,5A) Левая фара(габаритный свет). Левый задний фонарь(габаритный свет)
10(8А) F11(7,5A) Правая фара(габаритный свет). Правый задний фонарь(габаритный свет)
11(8А) F2(10A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12(16А) F4(20A) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13(8А) F15(7,5A) Правая фара (дальний свет)
14(8А) F14(7,5A) Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
15(8А) F13(7,5A) Левая фара (ближний свет)
16(8А) F12(7,5A) Правая фара (ближний свет)
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722

Рассказывая о блоке предохранителей ВАЗ 2109 необходимо еще и упомянуть о реле, которые также установлены в монтажном блоке автомобиля.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.


Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

Амперы

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты). Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя. Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов). Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

Как защитить монтажный блок от воды

У многих, если не у всех владельцев «Самар» рано или поздно возникают проблемы с монтажным блоком, или «черным ящиком». Проблемы заключаются в неадекватной работе электрики автомобиля — внезапное включение дворников, мигание или отключение освещения и тому подобное. Зачастую это связано с тем, что дорожки на печатной плате блока и разъемы, подключенные к нему окисляются из-за попадания влаги, и электрический контакт нарушается (либо создается новый из-за попадания воды, как в случае с дворниками). А все из-за того, что место для расположения монтажного блока выбрано крайне неудачно — справа в коробке воздухопритока, еще называемой «болотом» по известной причине — в сырую и дождливую погоду там действительно настоящее болото. По этой причине данный узел подлежит дополнительной защите от воды.

Для начала вкратце о типах монтажных блоков, устатанливаемых на ВАЗ 2109, и прочие «Самары».

С 1998 вместо монтажного блока старого типа (рис. а) стали устанавливать блоки нового образца (рис б,в). Отличие от старого блока — иное обозначение разъемов (Х вместо Ш), другими номиналами и типом предохранителей (ножевые вместо обычных цилиндрических), отсутствует реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (радиатора). т.к. на новых автомобилях стоит другой датчик его включения с контактами, рассчитанными на больший ток, и необходимость в реле отпала. Для отличия блока 2114-3722010-60 для семейства ВАЗ 2109 от внешне похожего блока на ВАЗ 2115 около разъема X11 есть белая метка.

Итак, что можно сделать, чтобы защитить «черный ящик» от попадания воды и связанных с этим проблем.

1.Держать чистым сливное отверстие рядом с блоком. Оно часто забивается листьями и прочей шелухой с улицы и препятствует сливу воды из пространства рядом с монтажным блоком.

2.Посадить на герметик или иным образом уплотнить пластиковую гребенку забора воздуха. Над монтажным блоком она сплошная, но вода проникает в щель между ней и корпусом авто.

3. Посадить на герметик сам монтажный блок, затянуть крепления.

4. Покрыть печатную плату специальным лаком (УР 237). Он двухкомпонентный, сушить его надо при температуре 60 градусов. Правда, если в блоке постоянно будет вода, то и это не поможет. Поэтому основной упор — на защиту от попадания воды.

5.Вырезать по размеру кусок автомобильной камеры и накрыть им блок (пожалуй, самый известный и старинный способ).

6.Разрезать вдоль 5-литровую бутылку из-под незамерзайки и половинкой накрыть монтажный блок. Так будет накрыт и разъем, который торчит вверх, и половинка банки сидит там достаточно плотно.



Если же плата окислилась значительно и ничего не помогает то придется менять блок целиком. При удовлетворительном состоянии разъемов это не составит большого труда. Новый блок можно обработать по пункту 4. Также не забываем о том, что блоки бывают разных типов (см. начало статьи). Только не надо впадать в крайность и заматывать  весь блок целиком. Если так сделать, то влага, попавшая внутрь блока не сможет испаряться, что также приведет к коррозии токопроводящих дорожек и контактов, только еще быстрее. Надеюсь эта статья поможет вам справиться с проблемами, связанными с «черным ящиком» на Самаре!

Оцените статью: Поделитесь с друзьями!

Блоки монтажный ВАЗ

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Блок монтажный ВАЗ-2105 Н/О АВАР
модели группы
ВАЗ-2105 Блок монтажный посмотреть

Код товара: 012128

Блок монтажный ВАЗ-2105 Н/О АВАР

Артикул: 2105-3722010-02 Производитель АВАР ОАО г.Псков 402.3722

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

4 829 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 458840

Блок монтажный ВАЗ-2105-07 АВАР

Артикул: 2105-3722010-32 Производитель АВАР ОАО г.Псков 405.3722

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

4 320 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 337427

Блок монтажный ВАЗ-2107 инжектор Н/О ТОЧМАШ

Артикул: 21073-3722020 Производитель Точмаш 521.3722

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.

5 610 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 012893

Блок монтажный ВАЗ-2107 Н/О АВАР

Артикул: 2105-3722010-22 Производитель АВАР ОАО г.Псков 404.3722

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.

4 986 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 000160

Блок монтажный ВАЗ-21083 АВАР

Артикул: 21083-3722020-10 Производитель АВАР ОАО г.Псков 173.3722-01M

МКАД 4 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 4 шт.

7 716 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 004308

Блок монтажный ВАЗ-21083 Н/О АВАР

Артикул: 2115-3722010-40 Производитель АВАР ОАО г.Псков 36.3722-07М

МКАД 4 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 4 шт.

6 847 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 004656

Блок монтажный ВАЗ-2110 с реле контроля ламп АВАР

Артикул: 2110-3722010-02 Производитель АВАР ОАО г.Псков 391.3722М

МКАД 5 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 5 шт.

6 342 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 102816

Блок монтажный ВАЗ-2110,2123 без реле контроля ламп АВАР ОАО г.Псков

Артикул: 2123-3722010-12 Производитель АВАР ОАО г.Псков 392.3722М

МКАД 4 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 4 шт.

4 609 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Распиновка монтажных блоков автомобилей ваз. Блок монтажный Где находится предохранитель прикуривателя ваз 2109

Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены.Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (а на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Назначение
1
10

Клапан омывателя фар
2
10
3
10

Плафон внутреннего освещения
4
20
Обогрев заднего стекла
Реле (контакты) включения обогрева заднего стекла

Прикуриватель

5
20
6
30
Стеклоподъемники передних дверей
Реле стеклоподъемников
7
30
Очистители фар (в рабочем состоянии)
Реле очистителя фар (катушка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны омывателя лобового и заднего стекол
Реле (обмотка) включения электровентилятор системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7.5
Левая противотуманная фара
9
7,5
Правая противотуманная фара
10
7,5

Лампа освещения моторного отсека
Лампы освещения приборов
Контрольная лампа наружного освещения

Лампа прикуривателя
Фара левая (габаритный свет)

11
7,5
Фара правая (габаритный свет)
12
7.5
Фара правая (ближний свет)
13
7,5
Левая фара (ближний свет)
14
7,5
Левая фара (дальний свет)
15
7,5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота)
Контрольная лампа указателей поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Карбюратор контрольная лампа воздушной заслонки
контрольная лампа стояночного тормоза
лампа светового табло «СТОП»
указатель температуры охлаждающей жидкости
указатель уровня топлива с контрольной лампой резерва
вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и сигнализации
К3
Реле стеклоочистителя
К4
Реле контроля исправности ламп
К5
Реле стеклоподъемника
К6
Реле включения звуковых сигналов
К7
Реле обогрева заднего стекла
К8
Реле дальнего света фар
К9
Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан омывателя фар
4
16
Электродвигатель омывателя фар
Реле очистителя фар (катушка)
Электродвигатель отопителя
Электродвигатель омывателя лобового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывания заднего стекла
Клапан омывателя лобового и заднего стекол
Катушка реле включения электровентилятора система охлаждения
Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа вещевого ящика
5
8
Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
Задние фонари (фонари заднего хода)
Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и индикатор заряда аккумулятора
Мотор-редуктор и реле включения стеклоочиститель
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «СТОП»
Указатель температуры охлаждающей жидкости и уровня топлива
6
8
Фонари задние (стоп-сигналы)
Внутреннее освещение кузова
Стеклоподъемники и реле стеклоподъемников
7
8
Подсветка номерного знака
Подсветка моторного отсека
Контрольная лампа включения габаритного освещения
Лампа приборной панели и лампа прикуривателя
Индикация подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Фара левая (габаритный свет)
Фонарь задний левый (габаритный свет)
10
8
Фара правая (габаритный свет)
Фонарь задний правый (габаритный свет)
11
8
Указатели поворота и аварийное реле-прерыватель (в режиме тревоги)
Сигнальная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле обогрева
Прикуриватель
Розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Фара левая (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Фара правая (ближний свет)
Реле
К1
Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3
Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4
Контактные перемычки вместо реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5
Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
К9
Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10
Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11
Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые.Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Монтажный блок старого образца артикул 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства ниже в разы.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением проводки автомобиля и установкой этих реле в другом месте.

Еще одно отличие заключается в том, что в новой модели монтажного блока используется предохранитель другого типа, более устойчивый к влаге.Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы

Несмотря на некоторые различия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • короткое замыкание из-за загрязнения.

При попадании воды внутрь корпуса монтажного блока вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электрических систем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

  • или произвольное включение/выключение/переключение режимов;
  • проблемы с радио;
  • прерывистое зажигание;
  • нечеткая работа стеклоочистителей или омывателей;
  • нечеткая работа звукового сигнала;
  • неправильная или невнятная работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите отрицательную клемму аккумулятора.
  • Открутите две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
  • Поднимите устройство как можно выше и вытащите все разъемы снизу.
  • Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите где какие реле установлены, т.к. описание деталей что присутствует на внутренней стороне крышки не всегда помогает.

  • Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
  • Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
  • После этого откручиваем саморезы, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. На большинстве новых внизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ.С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте на другую половину и аккуратно сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, а затем соберите обратно.Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Посмотрите внимательно на дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Убедитесь, что лак не растворяет кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

Заменить в случае загрязнения или окисления.Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) износились или ослабли. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит к вашему устройству, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Там же изображена условная схема подключения каждого из предохранителей и их номинал (указанный в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации блока питания с П-образными предохранителями.


принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, расположена на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти местонахождение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем для переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения идентична. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой.При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то при малейшем превышении его номинала он просто сгорит.Если поставить его с высоким номиналом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортных средств.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но только внутри салона размещены реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили эталоном на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снимите минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • поставить новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя 5-копеечную монету (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно прозвонить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там они идентичны.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

  • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон салона;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
  • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать, если это необходимо.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары.Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:
Блок предохранителей монтажный — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Открываем капот.Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.


Внутри есть специальный пинцет для замены предохранителей.


Подцепляем предохранитель и меняем.


Блок предохранителей со снятой крышкой.


С левой стороны от водителя под приборной панелью находится предохранитель заднего противотуманного фонаря.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?


Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №.

Ампер

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Сигналы поворота
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие двери

Освещение салона
Фонари задние

Стеклоподъемники

Номерной знак
Подсветка моторного отсека
Подсветка приборов
Габаритные размеры (редактирование)
Подсветка приборной панели
Прикуриватель

Звуковой сигнал

Фонарь задний правый габарит

Аварийный

Элемент обогрева заднего стекла
Реле обогрева заднего стекла (контакты)
Переносной держатель лампы
Прикуриватель

Фара правая

Фара левая

Левая фара ближнего света

Ближний свет, правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Дроссель карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие двери

Задние тормоза
Внутреннее освещение

Номерной знак
Подсветка моторного отсека
Подсветка приборов
Габаритные размеры (редактирование)
Подсветка приборной панели
Прикуриватель

Вентилятор радиатора

Левая задняя дверь

Правая задняя дверь

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет, правая фара

Дальний свет левой фары

Левая фара ближнего света

Ближний свет, правая фара

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: минусовые выводы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, выполняющими функцию второго провода .Бортовая сеть постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронный регулятор напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номиналы предохранителей и защищаемые ими цепи указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.
При выходе из строя монтажного блока возможна замена печатной платы или припайки проводов вместо сгоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, на детали автомобилей устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (а на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема Х11 .

Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), который состоит из контактной части и механического противоугонного устройства. Шток блокировки противоугонного устройства выдвигается при установке ключа в положение «Стоянка» и извлечении из замка. После этого поверните руль так, чтобы шток вошел в паз на рулевом валу, заблокировав его. Стопорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено».Замок зажигания также снабжен механическим блокирующим устройством от ошибочного пуска стартера при работающем двигателе. Для повторного включения стартера поверните ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, фонаря, гнезда для переносного фонаря.

На автомобилях с двигателем ВАЗ-2111 установлен жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась).Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электрические схемы автомобилей приведены в приложениях.

При ремонте электросистемы отсоединить клемму «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители большого размера или самодельные предохранители: это может привести к перегоранию дорожек печатной платы и, возможно, к пожару.

Из-за опасности короткого замыкания не вскрывать предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки



а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар
;
К9 — реле включения ближнего света фар;
F1 – F16 — предохранители;
б — монтажный блок 17.3722;
в — блок монтажный 2114-3722010-60.

Цепи, защищенные предохранителями

№ предохранителя *

Защищенные цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 (8 А)
F1 (10 А)
Очиститель фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем состоянии).
Реле включения очистителей фар (обмотка).
Двигатель вентилятора отопителя.
Электродвигатель омывателя ветрового стекла.
Электродвигатель стеклоочистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны омывателя ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота).
Контрольная лампа для указателей поворота.
Фонари задние (лампы фонарей заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при запуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник настольный «СТОР».
Указатель температуры охлаждающей жидкости.
Индикатор уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Фонари задние (стоп-сигналы).
Плафон освещения салона
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемников
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Лампа моторного отсека.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Плата подсветки рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле для его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Фонарь задний правый (габаритный фонарь)
11 (8 А)
F2 (10 А)
Указатели поворотов и аварийное реле-прерыватель (в режиме сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой Ф относятся к предохранителям монтажного блока 2114-3722010-60, без буквы Ф — к предохранителям монтажного блока 17.3722.

Распиновка монтажных блоков автомобилей ВАЗ. Монтажный блок Какие реле стоят на ваз 2109

Поговорим о расположении всей электрики на схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете, где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме того, мы приведем примеры устранения неполадок электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗ 2108, 2109, 21099 проста и неприхотлива.Запчасти, комплектующие и сами предохранители стоят копейки, так что не переживайте, если они выйдут из строя. Купить предохранители на модель ВАЗ «зубило» несложно, они кстати есть везде и опасности дефицита этих запчастей нет.

В случае поломки компонента автомобиля, за который отвечает электрик, сразу выяснять, в чем проблема. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками.Замену можно произвести без инструментов, следуя только инструкции.

На приведенной ниже схеме показано, как найти блок предохранителей.

Блок предохранителей под ветровым стеклом

Крышка снимается одновременным нажатием на 2 защелки, как показано на рисунке ниже.

Возьмите пластмассовый пинцет, маленькие плоскогубцы с узкими концами.

Аккуратно, но крепко возьмите предохранитель щипцами и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фар находится отдельно от блока и находится под панелью слева от водителя.

Перейдем к номиналам каждого из предохранителей. Мы рассмотрели эту тему в таблице ниже.

Снятие и замена лампы повторителя поворотов своими руками ВАЗ 2108, 2109, 21099

Таблица номиналов предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапана и очистители фар
F7 30 Работа очистителей фар, насоса омывателя, омывателя, очистителя и обогрева заднего стекла, отопителя и вентилятора радиатора, подсветки вещевого ящика
F16 15 Стеклоочистители, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, дроссельная заслонка карбюратора, датчики температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, задние фонари
F6 30 Электрические стеклоподъемники
F10 7,5 Подсветка номерного знака, лампа освещения моторного отсека, подсветка приборов, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный фонарь задний правый
F2 10 Тревога
F4 10 Реле, контакты выключателя и обогрев заднего стекла, прикуриватель
F15 7,5 дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы.То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования позволяет избежать установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменных частей. Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов.Они помогают нам в этом. Далее представляем электрические схемы МБ автомобилей ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя Защищенные цепи
Ф1(8А)(10А) фонари задние (свет заднего хода).Мотор отопителя.Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2(8А)(10А) Электродвигатели стеклоочистителя и омывателя лобового стекла. Электродвигатели стеклоочистителя и омывателя фар.Реле стеклоочистителя. Реле стеклоочистителя и омывателя фар (контакты)
Ф3(8А)(10А) Запасной
Ф4(8А)(10А) Запасной
F5(16А)(20А) Элемент обогрева заднего стекла и реле обогрева (контакты)
F6(8А)(10А) Прикуриватель. Розетка для переносной лампы
F7(16А)(20А) Звуковые сигналы и реле звуковых сигналов
F8(8А)(10А) Указатели поворотов в режиме тревоги Выключатель и реле-прерыватель указателей поворотов и сигнализации в режиме тревоги
F9(8А)(10А) Регулятор напряжения генератора (для автомобилей с генератором Г-222)
Ф10(8А)(10А) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Комбинация приборов. Вольтметр. Электропневматическая система управления клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
Ф11(8А)(10А) Фонари задние (стоп-сигналы).
Ф12(8А)(10А) Фара правая(дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
Ф13(8А)(10А) Левая фара (дальний свет).
Ф14(8А)(10А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа моторного отсека. Контрольная лампа включения габаритного освещения
Ф15(8А)(10А) Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
Ф16(8А)(10А) Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете)
Ф17(8А)(10А) Левая фара (ближний свет)

Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074

Цепи, защищенные предохранителями

№ предохранителя Защищенные цепи
Ф1(10А) Фонари заднего хода. Мотор отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
Ф2 (10А) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты).
Ф3 (10А) Запасной.
Ф4 (10А) Запасной.
Ф5(20А) Элемент обогрева заднего стекла.Реле обогрева заднего стекла (контакты).
F6 (10А) Прикуриватель. Часы.
F7(20А) Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10А) Указатели поворота (в режиме тревоги). Индикатор поворотников (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель сигнализации с контрольной лампой.
F9 (7,5 А) Задние противотуманные фонари. Сигнализатор включения ламп задних противотуманных фар.
Ф10 (10А) Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Индикатор указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Индикатор стояночного тормоза. сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы.Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
Ф11 (10А) Светильники для внутреннего освещения. Стоп-сигналы. Лампы освещения багажного отделения.
Ф12 (10А) Фары дальнего света (правая блок-фара).
Ф13 (10А) Фары дальнего света (левая фара). Сигнализатор дальнего света.
Ф14 (10А) Передний габаритный фонарь (левая фара).Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнализатор включения габаритных огней.
Ф15 (10А) Передний габаритный фонарь (правая фара). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Подсветка перчаточного ящика. Часы(лампа освещения).
Ф16(10А) Фары ближнего света (правая блок-фара). Реле омывателя фар (катушка реле).
Ф17(10А) Ближний свет фар (левая блок-фара).

Распиновка монтажного блока 2108

Вот новый строительный блок. Для блока старого образца схема в целом одинакова, но некоторые контакты (менее 5%) могут не совпадать.

принципиальная схема монтажного блока LADA Samara(ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.

Генератор Генератор
разъем Связаться с Цвет провода Цель
Х1 (Ш1) 1 Б электростеклоподъемники
2 Г Замок зажигания (Кл.15/2)
3 ГП
4 ДЖГ Выключатель электродвигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР Замок зажигания (кл. 30)
7 дверной замок
8 Р выключатель зажигания (Кл. 50)
Х2 (Ш2) 1 БГ переключатель стеклоочистителя заднего стекла
2 Г Выключатель указателя поворота (правый)
3 РП выключатель стоп-сигнала
4 Б Лампа индикатора целостности
5 ЕСЛИ
6 ГБ дверь передняя левая
7 О
8 34 контрольная лампа дальнего света
9
10 4 выключатель заднего противотуманного фонаря
11 середина сигнальная лампа резерва топлива
12 ЕСЛИ контрольная лампа уровня топлива
13 боеголовка плафон
14 кг контрольная лампа ручного тормоза
15 мс Переключатель указателей поворота (левый)
16 Электродвигатель очистителя фар
17
Х3 (Ш4) 1 скважина датчик скорости
2 ЧП выключатель сигнализации
3 ГП Переключатель указателя поворота
4 Сб контрольная лампа уровня масла
5 Х вес
6 РБ Контрольная лампа уровня омывающей жидкости
7 RO Контрольная лампа износа тормозных накладок
8 3 в выключатель фар
9 ЖЗ переключатель стеклоочистителя
10 ПГ переносной патрон для лампы
11 Замок зажигания (Кл.15)
12 РФ выключатель омывателя заднего стекла
13
14 скважина контрольная лампа противотуманных фар
15
16 СГ датчик давления масла
17
18 Р
19 СО переключатель стеклоочистителей
20 ИЗ переключатель стеклоочистителей
21 О выключатель заднего противотуманного фонаря
Х4 (Ш5) 1 Запрос предложений Вкл и контрольная лампа обогрева заднего стекла
2 ГБ Переключатель света фар (дальний свет)
3 О стеклоочиститель
4 боеголовка выключатель наружного освещения
5 ДО Реостат освещения приборов
6 Р батарея
7 БВ переключатель стеклоочистителя и омывателя
8 О колодка Ш4 монтажного блока клемм 3
9 МФ выключатель звукового сигнала
10 БП выключатель стоп-сигнала
11 Р батарея
12 совместное предприятие Переключатель света фар (ближний свет)
13 сигнальная лампа
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумулятора
19 ЖЧ выключатель противотуманных фар
20 РЗ Контрольная лампа уровня охлаждающей жидкости
21 Ф тахометр
Х5 (W5) 1 3 дальний свет (правый)
2 3 часа дальний свет (левый)
3 МФ ближний свет (левый)
4 Р стартер (Кл.50)
5 ПБ Вентилятор охлаждения радиатора
6 ИЗ ближний свет (правый)
Х6 (Ш6) 1
2 3
3 МС указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный фонарь (правый передний)
9 боеголовка термостат электровентилятора
10 ЖЧ габаритный фонарь (левый передний)
11 Г указатель поворота (правый передний)
12 выключатель света заднего хода
13 РГ Датчик уровня тормозной жидкости
Х7 (W7) 1
2 ДЖГ Электродвигатель очистителя фар
3 Б Электродвигатель очистителя фар
4
5 Сб датчик уровня масла
6 МФ звуковые сигналы
7 ИЗ датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 Р насос омывателя ветрового стекла
11 боеголовка Выключатель подкапотного освещения
12 РБ Датчик уровня омывающей жидкости
13 РФ тормозные колодки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ДЖБ Реле противотуманных фар
Х8 (Ш8) 1 ЖП Реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ф противотуманная фара (правая)
4 ГП катушка зажигания
5 Р (кл.30)
6 Р генератор (кл. 30)
7
С РФ Реле противотуманных фар
Х9 (Ш9) 1 РФ
2 Г указатель поворота (правый задний)
3 БГ el очиститель заднего стекла двигателя
4 ОС задние противотуманные фары
5 МФ задняя дверь
6 ЕСЛИ дверь передняя правая
7 боеголовка плафон
8 кг датчик ручного тормоза
9 боеголовка кнопки тревоги открытой двери
10
11 ИЗ подсветка номерного знака
12 ГБ дверь передняя левая
13 Б плафон
14 Р стоп-сигналы
15 Ф габаритный фонарь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный фонарь (левый задний)
18 ДЖГ очиститель заднего стекла
19 Элементы обогрева заднего стекла
Х11 (Ш11) 1 Ф насос
2 РФ Клапан омывателя заднего стекла
3
4 Ф насос
5 боеголовка Лампа моторного отсека
6
7
8 КЧ Лампа моторного отсека
9 Б
10 электродвигатель стеклоочистителя
11
12 СО аварийный датчик давления масла
13
14 Р Клапан омывателя ветрового стекла
15 СО электродвигатель стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 ДЖБ электродвигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с колодками жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются блоки крепления аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

Предохранитель №’ Защищенные цепи
1 (8А) F9 (7.5А) Правая противотуманная фара
2 (8А) F8 (7,5А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (при включении). Реле включения очистителей фар
(контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем состоянии). Реле включения очистителей фар
(обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла.Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Подсветка перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).
Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А) Фонари задние (стоп-сигналы). Купол внутреннего освещения
6(8А) F6(30А) Электростеклоподъемники передних дверей.Реле стеклоподъемника
7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет).Фонарь задний левый (габаритный фонарь)
10 (8А) F11 (7,5А) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8 А) F2 (10 А) Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8А) F15(7.5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8А) F12 (7,5А) Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

№ предохранителя Защищенные цепи
Ф1(5А) Лампы освещения номерного знака. Лампы приборной панели. Контрольная лампа габаритных огней. Лампа багажника. Габаритные фонари
F2 (7,5 А) Левая фара (ближний свет)
Ф3(10А) Левая фара (дальний свет)
Ф4(10А) Правая противотуманная фара
Ф5(30А) Двигатели стеклоподъемника двери
Ф6(15А) переносная лампа
F7(20А) Электродвигатель вентилятора охлаждения двигателя.Рог
F8(20А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Ф9(20А) Клапан рециркуляции. Очистители и омыватели лобового, заднего стекла и фар.
Ф10(20А) Запасной
Ф11(5А) Лампы габаритных огней правого борта
F12 (7,5 А) Правая фара (ближний свет)
Ф13(10А) Правая фара (дальний свет).
Ф14(10А) Левая противотуманная фара
Ф15(20А) Обогрев сиденья. Замок замка багажника
Ф16(10А) Реле-прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации
F17(7,5А) Лампа освещения салона. Лампа индивидуального освещения. Лампа подсветки замка зажигания.
Ф18(25А) Лампа перчаточного ящика. Контроллер отопителя.Зажигалка
Ф19(10А) Блокировка дверных замков. Реле контроля исправности стоп-сигнала и ламп габаритного света. Блок индикации бортовой системы управления. Приборный щиток. Часы (или маршрутный компьютер)
F20(7,5А) Задние противотуманные фонари


Схема комбинации приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров соединительных колодок монтажного блока ВАЗ 2113, 2114, 2115

Блок монтажный новой модели ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1-реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — предохранители;
Х11 — клеммы колодки жгута проводов

Таблица цепей защищаемых предохранителями на ВАЗ 2114

Номер предохранителя Сила тока, А Цепи, защищенные предохранителем
F1 20 Реле включения задних противотуманных фонарей.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фонарей
F2 10 Указатели поворотов, указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 7,5 Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа освещения выключателя зажигания Лампа контроля системы управления двигателем. Тормозные фонари.Бортовой компьютер (если установлен)
F4 20 Картридж для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 20 Звуковой сигнал. Реле включения звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора.
F6 30 Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя.Предохранитель печки ваз 2114, ваз 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (во время работы) Предохранитель прикуривателя. Подсветка перчаточного ящика. Реле включения обогрева заднего стекла (обмотка)
F8 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
F9 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
Ф10 7,5 Лампы габаритного света по левому борту.Контрольная лампа включения габаритного света. Освещение номерного знака. Лампа моторного отсека Выключатель освещения приборов. Предохранитель подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (низкая)
Ф13 7,5 Фара левая (ближний свет)
F14 7,5 Левая фара (дальний свет).Контрольная лампа дальнего света
Ф15 7,5 Правая фара (дальний свет)
Ф16 15 Указатели поворотов, реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы управления. Комбинация инструментов. Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала).Контрольная лампа уровня тормозной жидкости. Индикатор низкого заряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Передний дворник. Регулятор обогрева сидений.

Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2).Схемы зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


НО
Назначение
1
10

Клапан омывателя фар
2
10
3
10

Плафон внутреннего освещения
4
20
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла

Прикуриватель

5
20
6
30
Передние электрические стеклоподъемники
Реле электрического стеклоподъемника
7
30
Очистители фар (в рабочем состоянии)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омывателя ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7.5
Левая противотуманная фара
9
7,5
Правая противотуманная фара
10
7,5

Лампа освещения моторного отсека
Лампы освещения приборов
Контрольная лампа наружного освещения

Лампа прикуривателя
Фара левая (габаритный свет)

11
7,5
Фара правая (габаритный свет)
12
7.5
Фара правая (ближний свет)
13
7,5
Левая фара (ближний свет)
14
7,5
Левая фара (дальний свет)
15
7,5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указания поворота)
Лампа указателя поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Парковка контрольная лампа тормозной системы
Лампа светового табло «СТОП»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель для указателей поворота и сигнализации
К3
Реле стеклоочистителя
К4
Реле контроля ламп
К5
Реле стеклоподъемника
К6
Реле звукового сигнала
К7
Реле обогрева заднего стекла
К8
Реле дальнего света
К9
Реле включения ближнего света

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем №15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.


НО
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (при включении)
Реле включения очистителей фар (контакты)
Клапан омывателя фар
4
16
Мотор омывателя фар
Реле омывателя фар (катушка)
Мотор отопителя
Мотор омывателя лобового стекла
Мотор омывателя заднего стекла
Реле времени омывателя заднего стекла
Клапан включения омывателя лобового и заднего стекол
Катушка реле включения электровентилятор системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа вещевого ящика
5
8
Указатели поворота в режиме указателей поворота и соответствующая контрольная лампа
Задние фонари (фонари заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумулятора
Мотор-редуктор и реле стеклоочистителя
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «СТОП»
Указатель температуры охлаждающей жидкости и топлива
6
8
Фонари задние (стоп-сигналы)
Плафон внутреннего освещения кузова
Стеклоподъемники и реле стеклоподъемников
7
8
Подсветка номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа приборная и лампа прикуривателя
Панель освещения рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левая задняя фара (габаритный свет)
10
8
Фара правая (габаритный свет)
Фонарь задний правый (габаритный свет)
11
8
Реле указателей поворота и прерывателя аварийной сигнализации (в аварийном режиме)
Сигнальная лампа
12
16
Элемент обогрева заднего стекла и реле обогрева
Прикуриватель
Розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Фара левая (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Фара правая (ближний свет)
Реле
К1
Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747/2108-3747710)
К4
Контактные перемычки вместо реле контроля исправности ламп
Реле непрерывности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5
Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11
Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Где находится блок предохранителей карбюратора ваз 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой.Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне. Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей на ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер.Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы.В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снимите минусовую клемму с аккумулятора.Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • установить новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих и тем более путем их замены на проводники сторонних производителей.Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно проверить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

  • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
  • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное найти неисправный элемент. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Всем привет, сегодня хочу рассмотреть блок предохранителей старых и новых моделей на автомобиле ВАЗ 2109 в простонародье просто девятка.Если у вас вышла из строя девятка как либо элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. Вернее, предохранитель, возможно, он перегорел, и его следует заменить. Напоминаем, что при замене предохранителя на новый необходимо всегда соблюдать силу тока.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.
Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

Монтажный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (монтажный блок старого образца)

F1 10A Предохранитель резервного питания
F2 10A Указатели поворотов, прерыватель аварийной сигнализации (в аварийном режиме), аварийная сигнальная лампа
F3 10A Задние стоп-сигналы, внутренний плафон
F4 20A Обогрев элемента заднего стекла, подогрев контактов заднего стекла, гнездо для переноски, сигарета прикуриватель
F5 20А Звуковой сигнал (гудок), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электродвигатель вентилятора отопителя, электродвигатель омывателя ветрового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения на обогрев заднего стекла, плафон освещения бардачка
F8 7.5 А Дополнительный предохранитель
F9 7,5 А Дополнительный предохранитель
F10 7,5 А Левая фара
F11 7,5 А Правая фара
F12 7,5 А Правая фара ближнего света
F13 7,5 А Левая фара ближнего света
F14 7,5 А Левая фара дальнего света, дальний свет Лампа контрольная
F15 Фара дальнего света правая
F16 15A Реле-прерыватель указателей поворотов и аварийной мигания (в режиме индикации указателей поворота), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, сигнализатор стояночного тормоза лампа, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Исполнение очистителей передней оптики

2- Работоспособность электродвигателя омывателя заднего стекла

3- Защита от поломки лампы поворотника и световой сигнализации

4- Защита от выхода из строя электродвигателя стеклоочистителя

5- Позволяет определить исправность лампы

6- Защита от перенапряжения для обогрева заднего стекла

8- Лампы дальнего света

9- Лампы ближнего света

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, возрастает риск перегрева двигателя.

12- Клаксон рабочий

Блок предохранителей новой модели ВАЗ 2109


1. Предохранитель резервный 8А
2. Предохранитель резервный 8А
3. Предохранитель резервный 8А
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. 3А Аварийка в режиме поворотников, прерыватель поворотников, переключатель указателей поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийная лампа масла датчик давления, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза
6.8А Лампы выключателя и стоп-сигнала, плафона
7. 8А Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон освещения бардачка, выключатель и лампа освещение приборной панели
8. 16A Звуковой сигнал, выключатель звукового сигнала, двигатель вентилятора радиатора
9. 8A Левый фонарь, левый задний фонарь
10. 8A Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар
11. 8А Выключатель и прерыватель указателей поворотов, ламп указателей поворотов, контрольной лампы аварийного режима
12.16А Гнездо прикуривателя для переносной лампы
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары фара

Расшифровка реле в блоке предохранителей новой модели ВАЗ 2109

K1 Без него не будет работать мотор омывателя заднего стекла.
K2 Отвечает за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K5 работа устройства омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он есть на вашем автомобиле
K8 Звуковой сигнал или просто звуковой сигнал
K9 Защищает от перенапряжения на вентилятор охлаждения двигателя
K11 Отвечает за работу устройство обогрева заднего стекла
K12 Обеспечивает ближний свет фар

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109.Также хочу отметить, что в большинстве случаев схема предохранителей и реле почти всегда есть на корпусе или на крышке монтажного блока, так что разобраться в этом вопросе думаю не составит труда. Все пока.

Какой предохранитель на прикуриватель ваз 21099. Процесс снятия и замены

фото, схема и инструкция как снять

Довольно часто проблема неработающего электрооборудования может встречаться в автомобилях отечественного производства.В этом случае первым делом необходимо проверить состояние блока предохранителей (далее — БП). Наш сайт поможет вам разобраться, где находится блок предохранителей карбюратора ВАЗ 21099, как выглядит схема старого образца и как заменить устройство.

[ Раскрыть]

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по его электрической цепи могут быть двух типов: старого и нового образца. Модели старого образца имеют маркировку 17.3722, имеют пальчиковые предохранители (далее ПП) цилиндрической формы и устанавливались на автомобили, выпущенные до 1998 года.Монтажный узел нового типа имеет П-образные элементы БП и начал устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Автомобиль ВАЗ 21099.

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение узлов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные автомобили имеют устройства с разным электрическим ходом.Это не совсем так, так как и карбюраторные, и инжекторные автомобили могут оснащаться БП нового типа.

В любом случае БП будет располагаться в моторном отсеке: Он находится со стороны водителя лобового стекла.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.


Блок питания старого образца, устанавливался на автомобили выпуска до 1998 г.

Ниже рассмотрим назначение реле.

помещение Назначение
1 Обеспечивает включение передних фароочистителей.
2 Отвечает за работоспособность мотора омывателя заднего стекла.
3 Без этого реле будет невозможен функционал ламп, отвечающих за включение поворотных сигналов и «аварии».
4 Отвечает за функционирование дворников лобового стекла.
5 Специальные перемычки, позволяющие определить рабочие характеристики лампочек.
6 Отвечает за работоспособность устройства обогрева заднего стекла.
7 Запасной ПП.
8 Отвечает за работу лампочек дальнего света.
9 Обеспечивает производительность Middle Lights.
10 Один из пп.
11 Обеспечивает работу двигателя вентилятора системы охлаждения. При выходе из строя этого реле возможен перегрев двигателя.
12 Отвечает за работу рулевого сигнала.

Так же рассмотрим назначение каждой части БП.

Описание составных частей БП Старого Образца
Схема БП Нового Типа

Также следует рассмотреть электрику и назначение составных частей БП нового типа ВАЗ 21099.Не забывайте, что карбюраторы и форсунки могут комплектоваться БП по такой схеме.


Электросхема БП нового образца, устанавливаемая на автомобили выпуска после 1998 года
номер Назначение
К1. Это реле обеспечивает работу электродвигателя омывателя заднего стекла.
К2. Компонент управления лампами поворотных сигналов и «аварии».
К3. Обеспечивает работоспособность стеклоочистителя.
К4. Этот пункт отвечает за работу ламп стоп-сигналов, а также габариты автомобиля.
К5. Без этой детали работа ламп дальнего света будет невозможна.
К6. Без этого реле не будет работать механизм очистки фар.
К7. Отвечает за функционирование электростеклоподъемников, если они были установлены производителем.
К8. Отвечает за звуковой сигнал руля.
К9. Отвечает за эффективность работы системы охлаждения двигателя.
К11. Обеспечивает обогрев заднего стекла.
K12 Отвечает за функционирование Middle Lights.

Ниже будет рассмотрено назначение плавких элементов БП.

Описание комплектующих нового образца

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП на старые и новые типы ВАЗ 21099.Как было сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуск до 1998 г.
  1. Откройте капот и отсоедините минусовую клемму аккумулятора.
  2. Найдите свой БП, который находится под лобовым стеклом напротив сиденья водителя. Нажмите на защелки, фиксирующие крышку устройства. Убери это.
  3. На обратной стороне защитной крышки видна схема, на которой указано расположение РР и реле в блоке.Также отмечается, какой элемент за что отвечает.
  4. Если вам нужно заменить реле, то найдите нужное и покачав туда-сюда, демонтируйте его с посадки. Заменить сгоревший элемент на реле с такой же маркировкой. Соответственно соблюдайте расположение контактов.
  5. Если вам необходимо заменить ПП, то для начала следует узнать причину его выхода из строя. Если дело в элементе, то это намного лучше, чем если бы проблема была непосредственно в проводке.В любом случае, если вы решили поменять ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть номер, указанный на корпусе ПП, должен совпадать в обоих случаях. Также не пытайтесь установить самодельный элемент в посадочное гнездо.
  6. Закройте крышку БП и подключите аккумулятор.
Загрузка…
Выпуск после 1998 года

Как было сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099. выключен.

  • Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую нужно снять, чтобы добраться до элементов. Фиксирующие защелки устанавливаются сбоку, ближе к крылу автомобиля.
  • Очистите крышку. На его обратной стороне нанесена схема с расположением реле и РР. Определите, какой элемент не смог заменить его. Если требуется замена реле, то вытащите компонент, двигая его из стороны в сторону.
  • Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда с помощью специальных клещей. Кстати, щипцы стали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  • Производите настройку реле и РР в обратной последовательности. Не забудьте подключить аккумулятор обратно.
  • Видео от Стаса Алексеева «Как определить горящий ПП»

    avtozam.com.

    расположение и схема замены, видео о том как снять и поменять своими руками

    Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря использованию таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье мы разберем назначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс Замена устройства.

    [Раскрыть]

    Описание бп

    Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ могут использоваться два типа щитков — новые и старые. Устройство, относящееся к категории старого образца, имеет маркировку 17.3722. Эти устройства снабжены механизмами защиты пальцев, выполненными в цилиндрическом корпусе. Их устанавливали инженеры на автомобили 1997 года и раннего производства.Что касается блоков нового образца, то их ставят на автомобили, выпущенные после 1998 года. Эти изделия оснащены П-образными предохранительными элементами.

    Блоки нового образца на ВАЗ 21099 1999 года выпуска и старше могут иметь маркировку:

    • 2114-3722010-60;
    • 2114-3722010-10;
    • 2114-3722010-18.

    Где находятся БП и какова их схема?

    Вне зависимости от схемы электрооборудования на автомобилях с двигателем 8 или 16 клапанов устройства крепления находятся не в кабине, а в моторном отсеке машины, в районе лобового стекла.Автомобили с разной топливной системой (инжекторный или карбюраторный двигатель) могут комплектоваться блоками предохранителей ВАЗ 21099 нового образца.

    Схема БП старого типа

    Сначала необходимо показать электрическую схему устройства и рассказать об обозначениях предохранительных деталей в изделиях старого типа.


    Схема устройства старого образца

    Значения реле на схеме.

    номер Расшифровка
    1 Используется для активации механизмов очистки передней оптики
    2 Устройство, контролирующее работу системы омывания заднего стекла
    3 Деталь для защиты электрочашек источников освещения аварийной «сигнализации» и поворотных огней
    4 Стеклоочистители ветрового стекла
    5 Перемычки, установленные в источниках службы управления реле воспроизведения
    6 Этот компонент служит для обеспечения рабочего состояния системы обогрева заднего стекла.
    7 Реле резерва
    8 Устройство, обеспечивающее рабочее состояние источников света дальнего освещения
    9 Средняя оптика
    10 Элемент безопасности
    11 Реле контроля рабочего состояния устройства вентиляции системы охлаждения. Повреждение этого компонента приведет к перегреву двигателя автомобиля
    12 Обеспечивает рабочее состояние рулевого сигнала — Clason

    Описание назначения предохранительных устройств в БП Старого Типа

    БП нового образца

    Коробка нового типа характеризуется несколько иной схемой.Тем не менее, он также содержит все элементы для защиты электрических систем и устройств, включая прикуриватель и плиту. Ниже мы разберем, какой предохранитель за что отвечает.

    Что нужно знать о техническом обслуживании и ремонте БП?

    В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого откройте крышку блока, расположенную в специальном отсеке за перегородкой, отделяющей салон машины от подкапотного пространства.В случае обнаружения отличающихся компонентов, эти детали подлежат замене. Если для этого нет в наличии целого устройства, то необходимо его приобрести. Установка вместо предохранителя куска провода не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

    Устройство находится в таком месте, где во время дождя может собираться влага. Вода, стекающая через лобовое стекло автомобиля, попадает в отсек, в котором установлен блок.В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать попадания влаги на БП.

    При плохой герметизации устройства жидкость может разрушить внутренний блок устройства, что приведет к необходимости выполнения ремонта.

    Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

    1. Открыть крышку изделия, выключив зажигание и сбросив клемму аккумулятора автоматом.
    2. Снять поочередно все детали и реле, установленные в блоке.Запомните их расположение или сфотографируйте БП, чтобы можно было запутаться при установке. Учитывайте предохранители 5 и на 15-амперных аппаратах их менять нельзя.
    3. Открутить болты крепления блока к кузову автомобиля. Механизм можно дополнительно зафиксировать с помощью герметика. В этом случае необходимо удалить его остатки канцелярским ножом.
    4. Открутив болты, снимите блок с места посадки. Для этого нужно отключить все штекеры с подсоединенными к нему проводами.
    5. Когда блок в руке, визуально оцените состояние его доски. Длительное воздействие влаги может привести к образованию плесени на диаграмме. Нужно попробовать очистить блок блока сухой тряпкой или специальным средством, которое можно приобрести в магазине. Поврежденные от влаги контакты подлежат ремонту. Для этого потребуется паяльник с канифолью и олово. После перепайки контактов блок монтируется на место. Оцените состояние штекеров на кабелях, подключенных к устройству.Если влага повредила контакты, их меняют.
    6. После установки устройства на посадочное место складываем все детали, подключаем аккумулятор и проверяем работу отремонтированного изделия.

    Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

    Процесс снятия и замены предохранителей

    Ниже представлена ​​подробная инструкция На тему, как менять предохранительные устройства в разных блоках.

    Ваз 21099 выпуска до 1998 года

    Процедура замены выполняется так:

    1. Выключаем зажигание в машине, открываем капот и ослабляем болт крепления минусовой клеммы АКБ. После этого контакт от аккумулятора отключается.
    2. Найдите место крепления. Снимите крышку, нажав на замки, которые ее крепят.
    3. На оборотную сторону пластиковой облицовки агрегата нанесена схема, где отмечено расположение предохранительных деталей.За него можно понять, почему отвечают конкретные детали.
    4. Сменить реле, снять элемент не удалось, покачивая его вниз-вверх. Удалите деформированную часть и установите новое реле. При замене обязательно следите за местом установки контактов.
    5. При необходимости замены предохранительного устройства рекомендуем предварительно определить причину его поломки. В случае, когда предмет отработал свой срок службы, снимите его с места посадки. Иногда причина в скачках напряжения в бортовой сети.Например, если вы установили тройник или разветвитель в прикуриватель, то при подключении нескольких устройств, потребляющих большой ток, может возникнуть перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
    6. Установите на место крышку предохранительного блока, подсоедините минусовую клемму аккумулятора. Проверить работоспособность оборудования.
    ВАЗ 21099 выпуска после 1998 года

    Порядок замены приборов на новых версиях блока следующий:

    1. Отсоедините клеммы от аккумуляторной батареи для предотвращения замыканий в процессе исполнения.
    2. Найти место установки БП. Монтируется там же, в моторном отсеке девяносто девятой модели. Снимите черную крышку, чтобы получить доступ к элементам. Сами крепления расположены сбоку, рядом с крылом автомобиля.
    3. На обратной стороне крышки также есть схема. Осмотрите его и определите сломанный элемент, чтобы заменить его новым. Для удаления используйте щипцы, находящиеся под крышкой БП в аппаратах нового типа. Процесс снятия реле производится так же, как и в случае с блоком старого образца.Нужно извлечь потревоженную часть, покачивая ее в разные стороны. Будьте осторожны, чтобы не повредить контакты устройства.
    4. Поставить новую деталь в гнездо.
    5. Подсоедините аккумуляторы и проверьте работу всех устройств и устройств.
    Идет загрузка…

    Руководство по замене блока старого образца на новый

    Саму процедуру замены описывать не будем, так как она идентична той, что производится при ремонте БП. Необходимо просто демонтировать устройство старого образца, вытащив заранее все детали и элементы.Если вы решили поменять устройство старого образца на новый, то следует учесть, что в блоках нового типа отсутствует реле включения вентилятора охлаждения двигателя.

    Поскольку вентилятор системы охлаждения при замене устройства будет работать всегда, следует выполнить несколько действий, чтобы он включался только в случае необходимости:

    1. Отсоедините минусовую клемму от аккумуляторной батареи.
    2. Найдите вентиляционное устройство. Он расположен в районе крыльчатки.
    3. Снимите вентилятор вентилятора с разъема вентилятора, изолируйте его.
    4. К вентилятору подключен датчик, который отправляет команды на его активацию. От этого контроллера необходимо отсоединить провод черного и белого цвета и также заизолировать.
    5. На контроллере останутся две клеммы. Их нужно подключить к разъему питания аппарата ИВЛ с помощью провода.
    6. Заменить кабель с контактом от аккумулятора. Эти действия позволят активировать вентилятор при необходимости.

    Видео «Как отремонтировать блок, если не работает прикуриватель?»

    Канал Цена/Качество предлагает в Вашем видео ознакомиться с порядком ремонта узла крепления в автомобиле ВАЗ 21099 в случае, когда причиной нерабочего состояния сигаретной комнаты является устройство.

    autodvig.com.

    Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

    1. Схемы
    2. БП старого образца
    3. БП нового образца
    4. Разборка и замена

    Блоки предохранителей, устанавливаемые на старые и обновленные модификации автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

    Основной задачей БП является предотвращение поломки электрооборудования, установленного в автомобиле.

    Схемы

    Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви — выпущенные до 1998 года и изготовленные после 1998 года.

    Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного борта. Контакты проводов, предохранителей и реле припаяны.

    Более новые версии девяток, начало выпуска которых приходится на 1998 год, то БП имеет маркировку 2114-3722010-60.Здесь мы наблюдаем уже запалы.

    Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет ни карбюратор, ни инжектор. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

    Нужный узел крепления тоже везде одинаковый — на открытом пространстве напротив водительского места почти под самым лобовым стеклом.

    Местоположение

    Отличие

    Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

    • Детали монтажного блока маркируются по-разному;
    • Номинальные предохранители разные;
    • Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

    БП старого образца

    Рассмотрим первым делом БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

    Номер предохранителя

    Ток Мощность

    Цепь защищает

    Резервный предохранитель

    Указатели поворотников, прерыватель аварийной сигнализации (в аварийном режиме), аварийная контрольная лампа

    Фары задние стоп сигнала, освещение кабины

    Элемент обогрева заднего стекла, контакт обогрева заднего стекла, розетка для переноски, прикуриватель

    Звук (Cluson), переключатель Classone

    Резервный предохранитель

    Электродвигатель вентилятора вентилятора, электродвигатель омывателя лобового стекла, выключатель электровентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, освещение Бардачка

    Резервный предохранитель

    Резервный предохранитель

    Фара габаритная левая

    Фара габаритная правая

    Фара правая ближнего света

    Фара левая

    Левая фара, контрольная лампа дальнего света

    Правая фара Фара

    Указатели поворотников и прерыватель цепи (в режиме индикации поворотников), контрольные лампы указателей поворотов, фонари задние заднего хода, Мотор и Моторное Стекло Схема Выходного Реле, Лампа Давления Масла, Контрольная Лампа ручных тормозов, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

    БП 17.3722

    Реле

    Кроме обозначений предохранителей вам не нужно будет знать какой номер реле в монтажном блоке за какие функции отвечает.

    Номер реле

    Элементы очистки передней оптики

    Работа двигателя омывателя заднего стекла

    Защита от поломки ламп поворотных сигналов и световой сигнализации

    Защита от лобового стекла Мотор лобового стекла

    Позволяет определить производительность лампы

    Защита от перенапряжения системы обогрева заднего стекла

    Лампа дальняя Дальняя

    Лампы средних фар

    Отвечает за работу вентилятора охлаждения двигателя.При выходе из строя этого реле возрастает риск перегрева двигателя

    Работа Класона

    Старый БП

    БП нового образца

    Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток модернизированы версии.

    Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

    Номер предохранителя

    Номинальный ток

    Электрическая цепь, за которую отвечает

    Резервный предохранитель

    Резервный предохранитель

    Резервный предохранитель

    Обмотка реле вентилятора радиатора, переключатель электрической цепи Цепь и электродвигатель

    Поворотный поворотный сигнальный переключатель, режим поворотной скорости, поворотный сигнальный переключатель, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийный датчик давления масла, аварийная лампа тормозов, гидравлический выключатель тормозной системы, выключатель ручного тормоза

    Выключатель стоп сигнала и лампочки, подсветка салона Пол

    Лампы освещения салона, габаритная поворотная лампа, лампа ручки отопителя и прикуривателя, хомут подсветки бардачка, лампа подсветки выключателя и приборной панели

    Claxon, переключатель Claxon, электродвигатель вентилятора радиатора

    Фонарь левого габарита, фонарь левого заднего габарита

    Правый габаритный фонарь, правый задний затемненный фонарь, противотуманный выключатель, противотуманная фара

    Выключатель и стрелочные указатели поворота, указатели поворота, контрольная лампа аварийного режима

    Прикуриватель, розетка для ношения лампы

    Фары дальнего света правые

    Дальний свет Левая фара, контрольная лампа дальней оптики

    Ближний свет правой фары

    Ближний свет Левая фара

    Новый БП

    Реле

    Что касается реле в монтажном узле нового образца для ВАЗ 2109, то распиновка следующая.

    Номер реле

    Его черты

    Без него двигатель омывателя заднего стекла не будет работать

    Отвечает за работу ламп поворотников и световой сигнализации

    Обеспечивает работу стеклоочистителей

    Защищает лампы Стоп-сигналы и габариты автомобиля

    Обеспечивает работу выносных фонарей

    Гарантирует работу устройства омывателя оптики

    Защищает электродвигатель стеклоподъемников, если таковые установлены на вашем автомобиле

    Звуковой сигнал или просто щелчок

    Защищает от высокого напряжения вентилятор охлаждения двигателя

    Отвечает за работу устройства обогрева заднего стекла

    Оснащен лампами ближнего света

    Нужно не просто понимать расположение предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

    Демонтаж и замена

    При выходе из строя необходимо сначала проверить состояние отвечающего за него предохранителя.

    На практике снять и удалить неподходящий предохранитель или реле несложно. Для этого нужно:

    • Поднять капот и отключить минус от аккумулятора. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением автомобиля в этот момент быть не должно;
    • Найдите монтажный блок.Он расположен в лобовом пространстве напротив сиденья водителя прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы снять его, достаточно нажать на фиксаторы по бокам;
    • Снимите крышку и посмотрите на ее заднюю часть. Есть электромолоток, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за оснащение объекта по таблицам выше;
    • Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Вручную удалять предохранители не рекомендуется. Реле снимаются небольшими качаниями вверх-вниз;
    • Замените неисправный компонент.

    Выход из строя предохранителя определяется расплавленной нитью. Это гибкие элементы, которые оплавляются и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

    Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с аккумулятора и проверить работоспособность оборудования.

    описание, Схемы, Проблемы и методы их устранения, фото и видео

    Где находится блок предохранителей схемы карбюратора ваз 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (боковые).Однако в «девятке» есть второй блок, который находится уже в машине. Вот те самые предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим узлам.

    Схема блока предохранителей в ВАЗ 21099

    В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, были установлены новые вариации БП с П-образными предохранителями. Принцип работы тот же, но элементы не взаимозаменяемы.Этот аспект целесообразно учитывать при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочашек. В автомобилях старого образца эта цепь отсутствовала. В некоторых машинах он был переведен в подушку (индикатор срабатывания).

    Схема монтажного узла (рис. 1), который находится под капотом, находится на крышке с внутренней стороны.Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. На нем можно найти расположение любой из цепочек электрики, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем лампы переносного освещения.

    Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там идентичная схема подключения. Единственным исключением является то, что некоторые цепочки не будут закрыты, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного узла.


    Изображение 1. Схема монтажного узла.

    Несколько слов о самих предохранителях

    Предохранитель представляет собой просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.При преодолении указанного диапазона — его внутренняя часть просто оплетается, а электрическая цепь разрывается, препятствуя проводке (и ее изоляции).

    В автомобиле для каждой из электрических цепей установлены их предельные значения по действующей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перенапряжение.Если поставить с большим номиналом, то при превышении допустимого значения произойдет электропроводка. Поэтому это так недопустимо и считается нарушением элементарных норм безопасности эксплуатации автомобиля.

    Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасной. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — точно так же, но там внутри салона сделаны только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (как и магнитолы).

    Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электроподъемники стекол. Там максимальная сила тока может быть 30 ампер. В блоках нового образца он был заменен на стандартный на 20 ампер.

    Как заменить предохранители? Для этого вам потребуется:

    • выключить мотор;
    • снять минусовую клемму с аккумулятора. Желательно выждать несколько минут для устранения остаточного напряжения;
    • снять крышку предохранителя 2109;
    • с помощью мультиметра найти предохранитель не удалось;
    • проверить цепь на наличие короткого замыкания;
    • поставить новый предохранитель
    • ;
    • подать напряжение на цепь и убедиться, что повторной перегрузки не произошло.

    Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих и тем более заменой их на проводники сторонних производителей. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечную монету (это можно выполнить на «девятке» старого образца). Делая это, вы должны осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической цепи?

    Для того, чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить трансверсию каждой из цепей мультиметром.

    В моторных вариациях карбюратор устроен предельно просто, так как контакты блока полностью разомкнуты. Если обнаружатся множественные поломки, то дешевле и проще будет заменить весь блок. Подходит новый образец, да еще и от 2114 — они там используются идентичные.

    Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующего правила:

    • если не работает схема питания печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, который разносит внутрь салона теплый воздух;
    • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
    • для омывателей, патрона переносной лампы и щеток заднего стекла соответствует реле F7;
    • При неисправности бензонасоса «виновником» является предохранитель платы, который находится с левой стороны руля (в автомобиле).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Помните с блоком предохранителей в карбюраторе ВАЗ 21099 довольно просто. Самое сложное – это поиск неисправного элемента. Но устранить проблему несложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно восстанавливать их при необходимости.

    корчим.ру.

    Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

    Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099.Из статьи вы узнаете, где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме того, мы приведем примеры устранения неполадок электрики и замены предохранителей своими руками.

    Надо сказать, что электрика в переднеприводных ваз 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители копейки, так что не переживайте, если выйдут из строя. Купить предохранители на модель «Долото» несложно, они есть везде, кстати и дефицит этих деталей не грозит.

    При поломке агрегата автомобиля ответственность несет электрик, немедленно устраняет проблему. Воспользовавшись нашими рекомендациями, схемами предохранителей и их номиналом вы легко сможете заменить предохранители своими руками. Заменить можно без инструментов, выполняя только инструкции.

    На приведенной ниже схеме показано, как найти блок с предохранителями.


    Сразу под блоком лобового стекла с предохранителями

    Крышка снимается одновременно нажатием на 2 защелки замка как на рисунке ниже.


    Как открыть блок предохранителей

    Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.


    Используйте щипцы или плоскогубцы для извлечения предохранителя

    Осторожно, но сильно потяните предохранитель и извлеките его вертикальным движением вверх.


    Извлечение предохранителя из блока

    На фото ниже показан внешний вид блока без крышки.


    Блок с предохранителями вид сверху

    Предохранитель задних противотуманных фар расположен отдельно от блока и находится под панелью слева от водителя.


    Предохранитель задних противотуманных фар

    Обратимся к номиналам каждого из предохранителей. В таблице ниже мы раскрыли тему.

    Таблица номиналов предохранителей ВАЗ 2108, 2109, 21099.
    Предохранитель № Сила тока, ампер Значения
    F9. 7,5 Правая противотуманная фара
    F8. 7,5 Левая противотуманная фара
    F1 10 Реле, клапан и включение очистителей фар
    F7. 30 Работа фармацевта по уборке, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатор, свет в перчатке
    F16 15 Стеклоочистители лобового стекла, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, клапаны карбюратора, датчики температуры охлаждающей жидкости, уровня топлива и вольтметр
    Ф3. 10 Освещение салона автомобиля, задний фонарь
    Ф6. 30 Электрические стеклоподъемники
    F10 7,5 Подсветка знаков номерного знака, лампа освещения освещения приборной панели, габаритные огни, подсветка прикуривателя
    Ф5. 20 Клаксон
    F11 7,5 Габаритный фонарь задний правый
    Ф2. 10 Тревога
    Ф4. 10 Реле, контактные контакты и нагревательный элемент обогрева заднего стекла, прикуриватель
    F15 7,5 Фары дальнего света правые
    F14 7,5 Фары дальнего света левые
    F13 7,5 Ближний свет Левая фара
    F12. 7,5 Ближний свет правой фары

    Релейные значения \ U200b \ U200Bin Block:

    • K1 — очистители фар
    • K2 — поворотные сигналы и сигнализации
    • K3 — Windshield Wivers
    • K4 — контроль здоровья ламп
    • K5 — Windows
    • K5 — Windows
    • K5 — Windows
    • K5 — Windows
    • K5 — Windows
    • K5 — Windows
    • K6 — Claxson
    • K7 — Обогрев заднего стекла
    • K8 — Фары дальнего света
    • K9 — Фары ближнего света

    Вы также можете скачать полную схему Электрооборудования ВАЗ-2108 и ВАЗ-2109 здесь

    автомат.RU.

    Монтажный блок ВАЗ 21099: неисправности, методы устранения

    Электрооборудование в любом автомобиле устроено так, что все важные элементы взаимосвязаны и объединены в одну цепь. Основными звеньями в этой цепи являются аккумулятор, генератор и монтажный узел. Более того, сборочная единица ВАЗ 21099 служит протектором всей электрочашки.

    Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-дуктора (омыватели лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими биметаллическими предохранителями многоразового использования.Инжекторный контур системы впрыска (двигатель 2111) защищен плавкой вставкой из провода жилого уменьшенного сечения (1 мм2). Не беречь цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), Пуск двигателя, цепь «Генератор — замок зажигания — монтажный узел». Через реле подключаются мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрооборудование и т.д.).

    Блок реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

    Блок предохранителей монтажный 2114-3722010-18

    Реле/Предохранитель Расшифровка
    К1.
    К2.
    К3. Окно Реле стеклоочистителя
    К4.
    К5.
    К6.
    К7.
    К8.
    К9.
    Ф1-Ф16. Флисовые предохранители

    Блок предохранителей монтажный 2114-3722010-60

    Реле/Предохранитель Расшифровка
    К1. Реле, включая очистители персонала
    К2. Реле-прерыватель направления вращения и сигнализации
    К3.
    К4. Реле контроля исправности ламп стоп-сигнала и габаритных огней
    К5. Силовые переключающие реле
    К6. Реле поворота звукового сигнала
    К7. Реле включения электрообогрева заднего стекла
    К8. Дальний свет Реле дальнего света
    К9. Реле ближнего света фар
    Ф1-Ф16. Флисовые предохранители
    F1-F20. Запасные предохранители

    Монтажный блок предохранителей 17.3722

    Реле/предохранитель Расшифровка
    1 (K6) Реле, включая очистители персонала
    2 (К1)
    3 (К2) Реле-прерыватель направления вращения и сигнализации
    4 (K3) Реле стеклоочистителя
    5 Контактные перемычки на месте реле управления
    6 (К10)
    7 Запасной предохранитель
    8 (K5) Реле дальнего света
    9 (K11) Реле ближнего света фар
    10 Предохранитель
    11 (К9)
    12 (К8)

    Расшифровка предохранителей монтажного узла ВАЗ 2109, 2108, 21099

    F1-F16 — Монтажный узел 2114-3722010-60, 2114-3722010-1114-3722010-1010-1010

    Цифры с 1 по 16 — Установочный блок старого образца 17.3722

    Предохранитель N Расшифровка
    1 (8 А), F9 (7,5 А) Фара противотуманная правая
    2 (8 А), F8 (7,5 А) Левая противотуманная фара
    3 (8 А), F1 (10 А) Очистители фар (на момент включения).

    Реле включения очистителей фар (контакты).Аптека Omock Аптечный клапан

    4 (16 А), F7 (30 А) Очистители фар (рабочий режим).

    Реле включения очистителей фар (обмотка).

    Электродвигатель вентилятора отопителя — предохранитель плиты

    Электродвигатель стеклоомывателя.

    Мотор очистителя заднего стекла.

    Реле времени заднего уровня.

    Клапаны включения омывателя ветрового и заднего стекол.

    Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

    Реле (обмотка) включения обогрева заднего стекла.

    Контрольная лампа обогрева заднего стекла.

    Лампа подсветки бейджа

    5 (8 а), F16 (15 А) Указатели поворота и реле-выключатель указателей поворота и сигнализации (в режиме индикации поворота). Контрольная лампа поворотников.

    Задние фонари (фонари заднего хода).

    Реле переключения двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

    Лампа для проверки давления масла.

    Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

    Светильник Табло «Стоп».

    Указатель температуры охлаждающей жидкости.

    Указатель уровня топлива с контрольной лампой резерва. Вольтметр

    6 (8 А), F3 (10 А) Фонари задние (стоп-сигналы).

    Планшет освещения салона

    6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

    Включение стеклоподъемников

    7 (8 А), F10 (7,5 А) Подсветка знака кредита. Подкаст лампа.

    Приборы осветительные лампы.

    Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя

    8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

    Звуковой сигнал и реле его включения

    9 (8 А), F10 (7.5 А) Фара левая (габаритный свет).

    Фонарь задний левый (габаритный свет)

    10 (8 А), F11 (7,5 А) Фара правая (габаритная посевная).

    Фонарь задний правый (габаритный свет)

    11 (8 A), F2 (10 A) Указатели поворота и этикетка реле сигнализации (в режиме сигнализации).

    Контрольная лампа сигнализации

    12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

    Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета

    13 (8 А), F15 (7,5 А) Фара правая (дальний свет)
    14 (8 А), F14 (7,5) Фара левая (Дальний свет).

    Контрольная лампа включения дальнего света

    15 (8 А), F13 (7,5 А) Левая фара (ближний свет)
    16 (8 А), F12 (7,5 А) Правая фара (ближний свет)

    Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

    (внешняя цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер вилки)

    Реле/Предохранитель Расшифровка
    К1. Реле времени владельца заднего стекла
    К2. Реле-прерыватель направления вращения и сигнализации
    К3. Реле стеклоочистителя
    К4. Лампы управления реле (внутри контактных перемычек, которые устанавливаются вместо реле)
    К5. Дальний свет Реле дальнего света
    К6. Включение фароочистителей
    К7. Реле питания стеклоподъемников
    К8. Реле звукового сигнала
    К9. Реле питания вентилятора охлаждения двигателя
    K10 Заднее включение обогрева заднего стекла
    К11. Реле ближнего света фар

    Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

    Реле 51 / Предохранитель 51 Расшифровка
    К1. Реле, включая очистители персонала
    К2. Реле-прерыватель направления вращения и сигнализации
    К3. Реле очистителя ветрового стекла
    К4. Лампы управления реле
    К5. Силовые переключающие реле
    К6. Реле поворота звукового сигнала
    К7. Заднее включение обогрева заднего стекла
    К8. Дальний свет Реле дальнего света
    К9. Реле ближнего света фар
    F1-F20. Флисовые предохранители

    Условная нумерация штекеров в колодках монтажного узла ВАЗ 2109-09-099 для подключения проводов в салоне:

    Ш9 — колодка соединительная с задним жгутом проводов;

    Ш2-ш5 — колодки, соединяющие жгут проводов панели приборов.

    На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

    Первый тип — монтажный блок с 11 реле, есть два варианта:

    Установочный блок старого образца (самый сингл)

    Блок монтажный нового образца (аналог первого)

    Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и предохранители «ножевые», которые хорошо держат.Имеют 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. Оба встречаются с прозрачной редкой крышкой.
    Блок имеет плату нового образца, проще ремонтировать и паять.

    Характеристики:
    Габариты: На габариты идут три предохранителя (7, 9 и 10), а питаются они от ш5/4, ш5/13 и ш4/13 через кнопку и поворотный переключатель, а это сделано для функции «Парковщик»: выдергиванием ключа можно включить ключ-выключатель левого или правого габаритов, при этом подсветка номера и приборов не включилась.И кнопка включала все габариты и подсветку.
    После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

    Вентилятор: При подаче массы с датчика на ш6/9 реле К9 (если зажигание включено) и плюс подавался на вентилятор ш5/5.

    Фароокомитет: При включении света на Ш4/8 появился плюс, далее на предохранитель 3, от него на реле Фароокомитета К6.Если включить омыватель лобового стекла, то реле включилось, а если включить фары, ш7/3 подавался плюс на моторы.

    Если кнопка фартохор ушла, то вместо реле перемычку ставили на контакты 30 и 87 (питание переходило на реле в моторном отсеке), и он включался кнопкой через контакты ш6/7 и ш5/15.

    Зарядка генератора: Эти блоки могут различаться.На блоке старого образца питание обмотки возбуждения генератора (ш7/9) подавалось через лампочку заряда от ш5/18 и резисторы 100 Ом 2 Вт на зажигание. На блоке нового образца резисторов может и не быть, а значит на холостом ходу генератор не будет заряжаться, а может быть и так, что ш7/9 соединены только с ш7/4, которые никуда не подключались (видимо что-то в проводке был один, и мы ничего об этом не знали). То есть, если возникнет такой момент, нужно подключить генератор к приборной панели и поставить резисторы…

    Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что отжимаем рычаг от себя до упора на доли секунды, а вода еще течет секунд пять. Чтобы мы не отвлекались на дорогу помыть заднее стекло.

    Задние противотуманные фонари.
    От кнопок Габаритов зеленый провод шел к предохранителю (болтался рядом с кнопкой, питание появлялось если включить фары ближнего или дальнего), от него к кнопке, от кнопки к ш 2/10 и на задние фонари.

    Ш4/21 соединен с ш21/17, почему не понятно. И почему Ш20 тоже не понятно.
    Ну и есть какие-то аномалии, где дырка под реле исправность ламп К4 имеется, а контактов нет, Т.е перемычки не нужны, все подключено напрямую в блоке.
    Реле:
    К1 — реле времени омывателя заднего стекла

    К3 — реле стеклоочистителя
    К4 — реле управления лампами (или перемычка, или ничего)
    К5 — реле света боли
    К6 — реле Phamp Purifiers
    К7 — реле питания стеклоподъемники
    К8 — Реле включения звука
    К9 — включение питания вентилятора электродвигателя охлаждения
    К10 — Реле обогрева заднего стекла
    К11 — Реле включения ближнего света фар
    Автоматические выключатели:
    1 (8А) Противотуманки правые свет, индикатор включения
    2 (8А) Левая противотуманная фара
    3 (8А) Головной Фармацевт (на момент включения) .Lell на очистители фар (Контакты). Выключатель омывателя Phamp
    4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (намотка). Электроотор вентилятора отопителя. Избиратель омывателя омывателя. Замедлитель мотора очистителя заднего стекла. Время работы омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Неисправная лампа обогрева заднего стекла. Освещение разгрузочной коробки
    5 (8А) указателей поворота и реле поворота и сигнализации (в режиме индикации поворота).Лампа указателя постоянного вращения. Задние фонари (лампа заднего хода). Мотор и включение омывателя ветрового стекла. Обмотка возбуждения генератора (при запуске двигателя). Возрождения. Машинный компьютер. Электростеклоподъёмники и обогрев сидений (обмотка).
    6 (8A) Задние фонари (стоп-сигналы). Осветительные приборы салона. Электростеклоподъемники передних дверей. Электростеклоподъемники (контакты)
    7 (8А) Подсветка номерного знака. Популярная лампа. Фонарик освещения приборов.Continated лампы наружного освещения.
    8 (16А) Мотор вентилятора системы охлаждения двигателя и реле включения (контакты). Токовый сигнал и его включение
    9 (8А) Фара левая (Габаритный свет). Задний фонарь (габаритный свет)
    10 (8A) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
    11 (8A) Указатели поворота и переключатель реле сигнализации (в режиме сигнализации). Лампа аварийной сигнализации с включением
    12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Highten гнездо для переносной лампы. Частный компьютер. Машинный компьютер. Замок Ski.Rel и мотор-редуктора
    13 (8A) Правая фара (дальний свет)
    14 (8A) Левая фара (дальний свет). Лампа включения дальнего света
    15 (8А) Левая фара (ближний свет)
    16 (8А) Правая фара (ближний свет)
    Предохранитель задних противотуманных фонарей (8а) при таком типе крепления блоков расположен рядом с их переключателем.

    Второй тип — монтажный блок с 9 реле, есть два варианта:
    старого образца и нового образца.

    Самый популярный блок, поставляемый с EUROPANLEL

    второй вариант

    Отличаются между собой только расположением реле и предохранителей.
    От блоков с 11 реле отличаются подключением некоторых цепей, количеством реле (9 шт, нет реле задержки омывателя заднего стекла и стоек или реле фартурных очистителей, или вентилятора), количеством предохранителей на размеры и сами предохранители маркируются по-разному.Разъем ш21 находится вверху.
    Блок что на верхнем фото состоит из одной платы, ремонтировать проще.

    Блоки с 9 реле (и первый на фото и второй на фото) бывают 2 видов:

    Блоки первого типа с 9 реле: К1 — Реле фароциллары
    Имеют:
    Вентилятор: На ш5/5 плюс подается напрямую, а вентилятор включается путем соединения его с массой датчик или помеченный инжектор, управляемый мозгом.
    Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно вырезать реле.

    Габариты: Проскальзывая со снятием габаритных огней было решено поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, а питались они только от ш5/4, которые шли на кнопку.
    Итак: габаритного огня не будет.

    Сработавший предохранитель кинули в окна (которые в этих блоках F6), на блоке с 11 реле питали от предохранителя салонного освещения и стоп-сигналов.
    Фароокомитеры: Тоже питались, но реле включало плюсовую подачу (от кнопки) на ш3/16.
    Зарядка генератора: Ш7/9 (на геноме) и ш5/18 (приборка) всегда подключены вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, где резисторы в приборке.
    Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, льется водитель.

    Задние туманки
    Здесь 2 варианта проводки панели приборов:
    — Кнопка с фиксацией: При включении света фар питание перешло на ш4/8 на предохранитель 1. От него на реле фартуков и через ш4/21 на кнопку. От кнопки на ш3/10 до фонарей.
    — Кнопка без фиксации: Есть реле задних туманок, питается от болтающегося рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется подачей минуса с кнопки, подает питание ш3/10 на заднюю пятнадцать.

    На автомобилях с е-газом (с 2011 г.), на ш4/21 постоянная мощность для электроблока. Он управляет блокировкой дверей и задними противотуманками. Этот вариант использует кнопку без фиксации.

    Второй вид блоков с 9 реле: К1 — реле вентилятора:
    для электронной педали газа
    Фароокомитеры: Их реле заменило реле вентилятора, поэтому ш3/16 (плюс от кнопки) шло сразу к ш7/3 к стирка под капотом, в которую входят автомобилисты.А на ш4/21 подавал постоянный плюс на иммобилайзер (точнее блок электро, там же реле задних туманок) и центральный замок.
    Вентилятор: Размыкающий контакт Ш4/8 (был плюс от света) и ш4/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут на проводку форсунки, и они включил релюшку К1, а на ш5/5 Плюс подал на любителя.

    Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда и вовсе не работает.Надо переподключать, или ставить перемычку и брать реле.
    Остальное тоже вроде шестерка оксид.
    Ну а когда на АвтоВАЗе поняли, что уже несколько десятков лет у людей ошибка по ошибке вместо первой (потому что они были рядом), стали применять ш6/1, его подключали к выключателю фонарей заднего хода, а на ш 2/ 9 (на семнадцатом соединенном с Ш21/19) появился плюс сделать иммобилайзер-блок электроблока пилота при включении задней передачи. В основном это на автомате с электронной педалью газа.
    Реле:
    К1 — Реле включения очистителей лобового стекла
    ИЛИ
    К1 — Реле включения вентилятора двигателя (Е-газ)
    К2 — Реле работы экскаватора и указателей аварийной сигнализации
    К3 — Реле очистителя ветрового стекла
    К4 — Реле управления светом стоп-сигнала Свет и габаритные огни
    Или перемычки при отсутствии реле
    К5 — Реле включения стеклоподъемников
    К6 — Реле включения звука поворота
    К7 — Реле выхода заднего датчика
    К8 — Реле включения дальнего света фар
    К9 — Свет боли Реле фазного освещения
    Автоматические выключатели:
    F1 (10A) Очистители коллектора (на момент включения) .Подобрать на очистители фар (Контакты)
    ИЛИ
    F1 (20а) реле, лампы и сигнализатор задних противотуманных фонарей. Блок управления дверным замком. Мотор-Детские Двери Замка (E-Gas)
    F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ О РАДИО И AUCTIVE Тревога (в режиме тревоги). Светильник Континант и выключатель аварийной сигнализации
    Ф3 (10А) Освещение плафона салона. Прампа индивидуального освещения кабины. СВЕТ УМЕНЬШЕНИЯ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер. Мужской пробег. Сумки БСК.Свет багажника
    F4 (20А) Прикуриватель. Рельеф обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Розетка Highten для переносной лампы
    F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле включения (контакты). Сигнал крышки и включение
    F6 (30А) Выключатели электростеклоподъемников. Электропроводные окна. Старший включение электростеклоподъемников (контакты)
    F7 (20А) Электродвигатель вентилятора отопителя. Избиратель шайбы. Электробор омывателя заднего стекла.Элексипрод омывателя заднего стекла. СООТВЕТСТВУЮЩИЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочной коробки. Регистраторы фар (в рабочем состоянии).
    Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
    F8 (7,5А) Правая противотуманная фара
    F9 (7,5А) Левая противотуманная фара.
    F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Лампы напольного освещения. Непрерывная лампа наружного освещения.
    Е-газ дополнительно блок управления электропакетом
    F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (габаритный свет)
    F12 (7,5А) Правая фара (ближний свет)
    F13 (7,5А) Левая фара (ближний свет)
    F14 (7,5А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света
    F15 (7,5А) Фара правая (Дальний свет)
    F16 (15А) Перезапуск указателей поворота и сигнализации (в режиме указателей поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя ветрового стекла. Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. RELAGE OF POWER Электростеклоподъемники и обогрев сидений (обмотка). Работодатель сигнализации anvaria
    Усовершенствованный электрический блок управления E-gas, выключатель стоп-сигнала, выключатель и индикатор обогрева заднего ветрового стекла
    Запасные предохранители F17-F20

    Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

    Основной задачей БП является предотвращение поломки электрооборудования, установленного в автомобиле.

    Схемы

    Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветки — выпущенные до 1998 года и выпускаемые после 1998 года.

    Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного борта. Контакты проводов, предохранителей и реле припаяны.

    Более новые версии девяток, начало выпуска которых произошло с 1998 года, то БП имеет маркировку 2114-3722010-60.Здесь мы наблюдаем уже запалы.

    Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет ни карбюратор, ни инжектор. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

    Искомый узел крепления тоже везде одинаков — в роторном пространстве напротив места водителя, почти под лобовым стеклом.

    Разница

    Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

    • Детали монтажного блока маркируются по-разному;
    • Номинальные предохранители разные;
    • В новом БП нет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

    БП старого образца

    Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

    Номер предохранителя

    Мощность тока

    Цепь защищает

    Резервный предохранитель

    Указатели поворотников, прерыватель аварийной сигнализации (в аварийном режиме), аварийный свет

    Фары задние стоп сигнала, освещение салона

    Элемент обогрева заднего стекла, контакт обогрева заднего стекла, розетка для переноски, прикуриватель

    Звук (Cluson), переключатель Classone

    Резервный предохранитель

    Электродвигатель вентилятора вентилятора, электродвигатель омывателя ветрового стекла, выключатель электровентилятора электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, освещение Бардачка

    Резервный предохранитель

    Резервный предохранитель

    Фара габаритная левая

    Фара габаритная правая

    Правая фара ближнего света

    Фара левая

    Левая фара, контрольная лампа дальнего света

    Правая фара Фара

    Указатели поворотников и выключатель цепи (в режиме индикации поворотников), контрольные лампы указателей поворотов, фонарей заднего хода, детектор мотора и выключатели стеклоочистителей, лампа проверки давления масла, лампа контроля ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

    Реле

    Кроме обозначений предохранителей вам не нужно будет знать какой номер реле в монтажном блоке за какие функции отвечает.

    Номер реле

    Функции

    Элементы производительности очистки передней оптики

    Работоспособность двигателя омывателя заднего стекла

    Защита от поломки ламп поворотных сигналов и световой сигнализации

    Защита двигателя лобового стекла от лобового стекла

    Позволяет определить производительность лампы

    Защита от перенапряжения системы обогрева заднего стекла

    Дальние лампы

    Лампы средней фары

    Отвечает за работу вентилятора охлаждения двигателя.При выходе из строя этого реле возрастает риск перегрева двигателя

    Работа Класона

    БП нового образца

    Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток — это модернизированные версии.

    Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

    Номер предохранителя

    Номинальный ток

    Электрическая цепь, за которую отвечает

    Резервный предохранитель

    Резервный предохранитель

    Резервный предохранитель

    Обмотка реле вентилятора радиатора, цепь переключателя электрической цепи и электродвигатель

    Поворотный поворотный сигнальный переключатель, поворотный режим скорости, поворотный сигнальный переключатель, лампа поворота, лампа поворота поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидравлического тормоза, выключатель ручного тормоза

    Выключатель стоп сигнала и лампочки, подсветка салона Пол

    Лампы освещения салона, Габаритная поворотная лампа, Лампа ручки отопителя и прикуривателя, Зажим подсветки бардачка, Лампа подсветки выключателя и приборной панели

    Claxon, переключатель Claxon, электродвигатель вентилятора радиатора

    Лампа левого габарита, лампа левого заднего габарита

    Правый габаритный фонарь, Правый задний затемняющий фонарь, Выключатель противотуманной фары, Противотуманная фара

    Переключатель и указатели поворота, указатели поворота, контрольная лампа аварийного режима

    Прикуриватель, розетка для ношения лампы

    Фары дальнего света правые

    Дальний свет Левая фара, Контрольная лампа дальней оптики

    Ближний свет правой фары

    Ближний свет Левая фара

    Реле

    Что касается реле в монтажном узле нового образца для ВАЗ 2109, то распиновка следующая.

    Номер реле

    Его черты лица

    Без него не будет работать двигатель омывателя заднего стекла

    Отвечает за работу поворотников и световой сигнализации

    Обеспечивает работу стеклоочистителей

    Защищает лампы стоп сигналов и габаритов автомобиля

    Обеспечивает работу длинномерных фонарей

    Гарантирует работу омывателя оптики

    Защищает электродвигатель стеклоподъемников, если таковые установлены на вашем автомобиле

    Звуковой сигнал или просто клик на

    Защищает от высокого напряжения вентилятор охлаждения двигателя

    Отвечает за работу устройства обогрева заднего стекла

    Оснащен лампами ближнего света

    Нужно не просто понимать расположение предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

    Демонтаж и замена

    Если у вас произошел сбой, необходимо сначала проверить состояние отвечающего за него предохранителя.

    На практике снять и удалить неподходящий предохранитель или реле несложно. Для этого вам нужно:

    • Поднимите капот и отключите минус от аккумулятора. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением автомобиля в этот момент быть не должно;
    • Найдите монтажный блок.Он расположен в лобовом пространстве напротив сиденья водителя прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы снять его, достаточно нажать на фиксаторы по бокам;
    • Снимите крышку и посмотрите на ее заднюю часть. Есть электромолоток, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за оснащение объекта по таблицам выше;
    • Выньте предохранитель. Во всех монтажных блоках есть специальные щипцы.Вручную удалять предохранители не рекомендуется. Реле снимаются небольшими качаниями вверх-вниз;
    • Замените неисправный компонент.

    Выход из строя предохранителя определяется расплавленной нитью. Это гибкие элементы, которые оплавляются и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

    Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с аккумулятора и проверить работоспособность оборудования.

    Чаще всего при повседневной эксплуатации автомобиля ВАЗ 21099 возникают неисправности электрооборудования. По объективным причинам ремонт электрооборудования должен производиться квалифицированными специалистами автосервиса.

    Если заблокировался предохранитель ВАЗ 21099 — замените его, повторное перегорание этого же предохранителя служит сигналом для немедленного обращения в автосервис.

    Для облегчения поиска неисправности приобретите электрическую схему ВАЗ 21099.

    Если неисправность электрооборудования произойдет раньше, чем вы успеете купить блок питания, вы можете устранить мелкие неисправности самостоятельно, что вам поможет.

    Типы и расположение ламп на ВАЗ 21099

    Блоки монтажные ВАЗ 21099

    На автомобилях семейства ВАЗ 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114-3722010-60. Основное отличие заключается в использовании предохранителей нового типа: ножевых вместо цилиндрических и новых малогабаритных реле.

    ВАЗ 21099 Монтажный блок предохранителей и реле типа 17.3722 (старый образец)

    Схема монтажного блока ВАЗ 21099: 1.Реле включают очистители фар (К6). 2. Реле времени заднего уровня (К1). 3. Реле-барьер поворота и сигнальные индикаторы (К2). 4. Реле очистителя ветрового стекла (К3). 5. Контактные перемычки на месте реле контроля разрядности. 6. Реле включения обогрева заднего стекла (К10). 7. Предохранитель. 8. Реле включения дальнего света фар (К5). 9. Реле фаз среднего света (К11). 10. Предохранитель. 11. Реле включения вентилятора системы охлаждения двигателя (К9). 12. Реле включения звукового сигнала (К8).

    Блок монтажный ВАЗ 21099 Реле и предохранители типа 2114-3722010-60 (новый образец)

    Схема монтажного блока ВАЗ 21099 нового образца: К1.Реле включают очистители фар. К2. Реле-прерыватель направления вращения и сигнализация. К3. Реле омывателя лобового стекла. К4. Лампы управления реле. К5. Реле питания. К6. Реле звуковой сигнализации. К7. Реле включения обогрева заднего стекла. К8. Реле включения дальнего света фар. К9. Реле включения ближнего света фар ВАЗ 21099. F1-F16. Плавкие предохранители. Ф17-Ф20. Запасные предохранители.

    Цепи, защищенные предохранителями

    Номер предохранителя в узле крепления ВАЗ 21099

    Защищенные цепи

    2114–3722010–60

    Правая противотуманная фара
    Левая противотуманная фара
    Очистители фар (на момент включения).Реле включают очистители фар (контакты). Переключающий клапан омывателя Phamp
    Очистители фар (режим работы). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекла. Мотор омывателя заднего стекла. Реле времени заднего слоя. Поворотные краны ветрового и заднего омывателей лобового стекла. Реле (обмотка) включения электродвигателя вентилятора охлаждения двигателя вентилятора. Реле (обмотка) включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла. Лампа освещения бейджа
    Стрелки поворота и реле-выключатель указателей поворота и сигнализации (в режиме индикации поворота). Контрольная лампа поворотников. Задние фонари (лампы заднего хода). Реле включения мотора и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа стояночного тормоза. Ламповое световое табло «STOR». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
    Фонари задние (стоп-сигналы). Пландер освещения салона
    Электростеклоподъемники передних дверей. Включение стеклоподъемников
    Подсветка знака ссуды. Подкаст лампа. Устройства осветительные лампы.Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
    Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения
    Фара левая (габаритный свет). Фонарь задний левый (габаритный свет)
    Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
    Указатели вращения и метка реле сигнализации (в режиме сигнализации).Контрольная лампа сигнализации
    Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
    Правая фара (дальний свет)
    Левая фара (дальний свет). Контрольная лампа включения дальнего света
    Левая фара (ближний свет)
    Правая фара (ближний свет)

    Реле специализированные ВАЗ 21099

    Обозначение

    Назначение

    Маркировка

    Блок 17.3722.

    Блок 2114-3722010-60

    Реле времени владельца заднего стекла
    Поворотные указатели поворота и сигнализация
    Реле очистителя ветрового стекла
    Контрольные лампы реле

    Электросхемы ВАЗ 21099.

    Для ремонтных работ По предыдущим разделам можно использовать толковые электромолоты ВАЗ 21099.

    Электрическая цепь бесконтактной системы зажигания ВАЗ 21099: 1. Бесконтактный датчик. 2. Датчик распределителя зажигания. 3. Свечи зажигания. 4. Переключатель. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Замок зажигания 21099.

    Система управления электромагнитным клапаном карбюратора ВАЗ 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный узел. 4. Замок зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания ВАЗ 21099. А. К выводу генератора «30». B. Нумерация штекеров в блоке управления.

    Схема соединений генератора ВАЗ 21099: 1. Генератор. 2. Отрицательный клапан.3. Дополнительный диод. 4. Положительный клапан. 5. Контрольная лампа разряда аккумуляторной батареи. 6. Комбинация устройств. 7. Вольтметр. 8. Монтажный узел. 9. Дополнительные резисторы на 100 Ом, 2 Вт. 10. Реле зажигания. 11. Замок зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения ВАЗ 21099.

    Двигатель Двигатель Система включения двигателя 21099 Системы охлаждения двигателя на автомобилях с монтажным блоком Тип 17.3722: 1. Электродвигатель вентилятора. 2.Датчик мощности двигателя. 3. Монтажный блок. 4. Замок зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу генератора «30».

    Схема Стартера ВАЗ 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Замок зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. но. Втягивающая обмотка. б. Удерживающая обмотка.

    Цепь электродвигателя вентилятора охлаждения двигателя на автомобилях ВАЗ 21099 с узлом крепления типа 2114-3722010-60: 1.Электровентилятор. 2. ДАННЫЕ 66.3710 Включение электродвигателя. 3.мм блок. А. К выводу «30» Генератор ВАЗ 21099.

    Где находится предохранитель генератора ваз 21099.

    Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Там же изображена условная схема подключения каждого из предохранителей и их номинал (указанный в допустимом диапазоне тока, то есть в амперах).Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

    Схема блока предохранителей в ВАЗ 21099

    В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации блока питания с П-образными предохранителями.


    принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

    Схема монтажного блока (РИСУНОК 1), который находится под капотом, расположена на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти местонахождение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем для переносной лампы освещения.

    Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения идентична. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей установлены свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель меньшего номинала, то при малейшем превышении его номинала он просто сгорит. Если поставить его с высоким номиналом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортных средств.

    Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но только внутри салона размещены реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

    Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили эталоном на 20 Ампер.

    Как правильно заменить предохранители? Для этого вам понадобится:

    • выключить двигатель;
    • снимите минусовую клемму с аккумулятора.Желательно подождать еще несколько минут для устранения остаточного напряжения;
    • снять крышку блока предохранителей 2109;
    • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
    • проверить цепь на короткое замыкание;
    • поставить новый предохранитель;
    • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

    Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя 5-копеечную монету (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической цепи?

    Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно прозвонить мультиметром каждую из цепей.

    В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там они идентичны.

    Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

    • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон салона;
    • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
    • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
    • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать, если это необходимо.

    Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

    С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями.Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя. (на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

    Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


    А
    Назначение
    1
    10

    Клапан омывателя фар
    2
    10
    3
    10

    Плафон внутреннего освещения
    4
    20
    Обогрев заднего стекла
    Реле (контакты) включения обогрева заднего стекла

    Прикуриватель

    5
    20
    6
    30
    Стеклоподъемники передних дверей
    Реле стеклоподъемников
    7
    30
    Очистители фар (в рабочем состоянии)
    Реле очистителя фар (катушка)
    Электродвигатель вентилятора отопителя
    Электродвигатель омывателя ветрового стекла
    Электродвигатель очистителя заднего стекла
    Реле времени омывателя заднего стекла
    Клапаны омывателя лобового и заднего стекол
    Реле (обмотка) включения электровентилятор системы охлаждения двигателя
    Реле (обмотка) включения обогрева заднего стекла
    Контрольная лампа обогрева заднего стекла
    8
    7.5
    Левая противотуманная фара
    9
    7,5
    Правая противотуманная фара
    10
    7,5

    Лампа освещения моторного отсека
    Лампы освещения приборов
    Контрольная лампа наружного освещения

    Лампа прикуривателя
    Фара левая (габаритный свет)

    11
    7,5
    Фара правая (габаритный свет)
    12
    7.5
    Фара правая (ближний свет)
    13
    7,5
    Левая фара (ближний свет)
    14
    7,5
    Левая фара (дальний свет)
    15
    7,5
    Правая фара (дальний свет)
    16
    15
    Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота)
    Контрольная лампа указателей поворота

    Обмотка возбуждения генератора (при запуске двигателя)
    Контрольная лампа уровня тормозной жидкости
    Контрольная лампа давления масла
    Карбюратор контрольная лампа воздушной заслонки
    контрольная лампа стояночного тормоза
    лампа светового табло «СТОП»
    указатель температуры охлаждающей жидкости
    указатель уровня топлива с контрольной лампой резерва
    вольтметр

    17

    Запасной
    18

    Запасной
    19

    Запасной
    20

    Запасной
    Реле
    К1
    Реле включения очистителей фар
    К2
    Реле-прерыватель указателей поворота и сигнализации
    К3
    Реле стеклоочистителя
    К4
    Реле контроля исправности ламп
    К5
    Реле стеклоподъемника
    К6
    Реле включения звуковых сигналов
    К7
    Реле обогрева заднего стекла
    К8
    Реле дальнего света фар
    К9
    Реле ближнего света фар

    Блок предохранителей 17.3722

    До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.


    А
    Назначение
    1
    8
    Правая противотуманная фара
    2
    8
    Левая противотуманная фара
    3
    8
    Очистители фар (в момент включения)
    Реле включения очистителей фар (контакты)
    Клапан омывателя фар
    4
    16
    Электродвигатель омывателя фар
    Реле очистителя фар (катушка)
    Электродвигатель отопителя
    Электродвигатель омывателя лобового стекла
    Электродвигатель очистителя заднего стекла
    Реле времени омывания заднего стекла
    Клапан омывателя лобового и заднего стекол
    Катушка реле включения электровентилятора система охлаждения
    Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
    Лампа вещевого ящика
    5
    8
    Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
    Задние фонари (фонари заднего хода)
    Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
    Вольтметр и индикатор заряда аккумулятора
    Мотор-редуктор и реле включения стеклоочиститель
    Обмотка возбуждения генератора (при пуске)
    Лампа светового табло «СТОП»
    Указатель температуры охлаждающей жидкости и уровня топлива
    6
    8
    Фонари задние (стоп-сигналы)
    Внутреннее освещение кузова
    Стеклоподъемники и реле стеклоподъемников
    7
    8
    Подсветка номерного знака
    Подсветка моторного отсека
    Контрольная лампа включения габаритного освещения
    Лампа приборной панели и лампа прикуривателя
    Индикация подсветки рычагов отопителя
    8
    16
    Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
    Звуковой сигнал и реле его включения
    9
    8
    Фара левая (габаритный свет)
    Фонарь задний левый (габаритный свет)
    10
    8
    Фара правая (габаритный свет)
    Фонарь задний правый (габаритный свет)
    11
    8
    Указатели поворота и аварийное реле-прерыватель (в режиме тревоги)
    Сигнальная лампа аварийной сигнализации
    12
    16
    Элемент обогрева заднего стекла и реле обогрева
    Прикуриватель
    Розетка для переносной лампы
    13
    8
    Правая фара (дальний свет)
    14
    8
    Фара левая (дальний свет)
    Контрольная лампа включения дальнего света фар
    15
    8
    Левая фара (ближний свет)
    16
    8
    Фара правая (ближний свет)
    Реле
    К1
    Реле времени омывателя заднего стекла (451.3747/2108-3747110, 2108-3747110-06)
    К2
    Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
    К3
    Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
    К4
    Контактные перемычки вместо реле контроля исправности ламп
    Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
    К5
    Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
    К6
    Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
    К7
    Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
    К8
    Реле включения звуковых сигналов (13.3747/2105-3747210-10, 2105-3747210-12)
    К9
    Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
    К10
    Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
    К11
    Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

    Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

    Блок реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

    Блок крепления предохранителей 2114-3722010-18

    № реле/предохранителя Расшифровка
    К1
    К2
    K3 Реле стеклоочистителя
    К4
    К5
    К6
    К7
    К8
    К9
    F1-F16 Предохранители

    Блок крепления предохранителей 2114-3722010-60

    № реле/предохранителя Расшифровка
    K1 Реле включения очистителей фар
    K2 Реле-прерыватель указателей поворота и сигнализации
    К3
    К4 Реле контроля исправности стоп-сигналов и габаритных огней
    K5 Реле электрического стеклоподъемника
    K6 Реле включения сирены
    К7 Реле включения электрообогрева заднего стекла
    K8 Реле дальнего света фар
    K9 Реле ближнего света фар
    F1-F16 Предохранители
    F1-F20 Запасные предохранители

    Блок крепления предохранителей 17.3722

    Реле/предохранитель №. Расшифровка
    1 (К6) Реле включения очистителей фар
    2 (К1)
    3 (К2) Реле-прерыватель указателей поворота и сигнализации
    4 (K3) Реле стеклоочистителя
    5 Контактные перемычки вместо реле контроля исправности ламп
    6 (К10)
    7 Запасной предохранитель
    8 (K5) Реле дальнего света фар
    9 (K11) Реле ближнего света фар
    10 Предохранитель
    11 (К9)
    12 (К8)

    Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

    F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18

    Номера от 1 до 16 — монтажный блок старого образца 17.3722

    Предохранитель N Расшифровка
    1 (8 А), F9 (7,5 А) Правая противотуманная фара
    2 (8 А), F8 (7,5 А) Левая противотуманная фара
    3 (8 А), F1 (10 А) Очистители фар (на момент включения).

    Реле включения очистителей фар (контакты).Клапан омывателя фар

    4 (16 А), F7 (30 А) Очистители фар (в работе).

    Реле включения очистителей фар (обмотка).

    Электродвигатель вентилятора отопителя — предохранитель печки

    Электродвигатель омывателя ветрового стекла.

    Электродвигатель стеклоочистителя заднего стекла.

    Реле времени омывателя заднего стекла.

    Клапаны включения омывателей ветрового и заднего стекол.

    Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

    Реле (обмотка) включения обогрева заднего стекла.

    Контрольная лампа обогрева заднего стекла.

    Лампа вещевого ящика

    5 (8 А), F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота.

    Задние фонари (лампы заднего хода).

    Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

    Контрольная лампа давления масла.

    Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

    Лампа светового табло «СТОП».

    Указатель температуры охлаждающей жидкости.

    Индикатор уровня топлива с контрольной лампой резерва. Вольтметр

    6 (8 А), F3 (10 А) Фонари задние (стоп-сигналы).

    Плафон внутреннего освещения

    6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

    Реле стеклоподъемника

    7 (8 А), F10 (7,5 А) Фонари освещения номерного знака. Лампа моторного отсека.

    Лампы освещения приборов.

    Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя

    8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

    Звуковой сигнал и реле для включения

    9 (8 А), F10 (7.5 А) Левая фара (габаритный свет).

    Задний фонарь левый (габаритный фонарь)

    10 (8 А), F11 (7,5 А) Фара правая (габаритный свет).

    Фонарь задний правый (габаритный фонарь)

    11 (8 А), F2 (10 А) Указатели поворота и аварийное реле-прерыватель (в режиме тревоги).

    Сигнальная лампа

    12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

    Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель

    13 (8 А), F15 (7,5 А) Фара правая (дальний свет)
    14 (8 А), F14 (7,5) Левая фара (дальний свет).

    Контрольная лампа включения дальнего света фар

    15 (8 А), F13 (7,5 А) Фара левая (ближний свет)
    16 (8 А), F12 (7,5 А) Фара правая (ближний свет)

    Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

    (наружный номер в обозначении конца провода — номер колодки, а внутренний — условный номер штекера)

    Реле/предохранитель № Расшифровка
    K1 Реле времени омывателя заднего стекла
    K2 Реле-прерыватель указателей поворота и сигнализации
    K3 Реле стеклоочистителя
    К4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
    K5 Реле дальнего света
    K6 Реле включения фар
    K7 Реле электрического стеклоподъемника
    K8 Реле звукового сигнала
    К9 Реле включения электродвигателя вентилятора системы охлаждения двигателя
    K10 Реле обогрева заднего стекла
    K11 Реле ближнего света фар

    Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

    № реле/предохранителя Расшифровка
    K1 Реле включения очистителей фар
    K2 Реле-прерыватель указателей поворота и сигнализации
    K3 Реле стеклоочистителя
    К4 Реле контроля исправности ламп
    K5 Реле электрического стеклоподъемника
    K6 Реле включения сирены
    K7 Реле обогрева заднего стекла
    K8 Реле дальнего света фар
    K9 Реле ближнего света фар
    F1-F20 Предохранители

    Условная нумерация штекеров в колодках ВАЗ 2109-09-099 монтажного блока подключения проводов в салоне:

    Ш9 — колодка подключения к заднему жгуту проводов;

    Ш1-Ш4 — колодки, соединяющие жгут проводов панели приборов.

    Практически все участки электрических цепей объединены благодаря монтажному блоку. Этот блок также обеспечивает все важные зоны необходимыми предохранителями и реле. Монтажный блок позволяет производить ремонт и сборку цепей намного быстрее и проще за счет близкого расположения проводов и реле друг к другу. В случае электрической неисправности ток в узле увеличивается, поэтому происходит короткое замыкание.

    Для сохранения целостности прибора перегоревший провод, пропуская через себя ток, оплавляют, при этом следят за отключением всего прибора.Таким образом, основной функцией предохранителей является защита основных деталей от перегорания при коротком замыкании. Часто сегодня на автомобилях встречаются устройства, пригодные для многоразового использования. При нагреве они разгибаются и размыкают контакт, а при возвращении к исходной температуре принимают первоначальный вид. За счет этого значительно увеличивается срок службы предохранителя, что позволяет не приобретать новый после каждого замыкания. Бывает и так, что эти предохранители не принимают первоначальный вид, поэтому водитель автомобиля должен самостоятельно исправить ситуацию и нажать кнопку после обнаружения источников проблемы короткого замыкания.

    Символом F обозначены предохранители с порядковым номером, буквой К — сами устройства. Схема обозначения следующая:

    Предохранитель F16 (15 А) многофункциональный:

    1. Указатель поворота.
    2. Контроль уровня тормозной жидкости.
    3. Датчик масла.
    4. Контроль датчика охлаждения.
    5. Обеспечение автоматического открывания дверей.

    Замена предохранителей или всего блока

    Чтобы поменять предохранители, нужно запомнить их расположение.Диаграмма, которая должна быть показана на крышке устройства, должна помочь. Прежде всего, решив поменять предохранители, стоит скинуть массу. В черной коробке должен быть пинцет, который предназначен для замены предохранителей. С его помощью становится намного проще доставать и зацеплять мелкие детали.

    Чтобы понять, какой предохранитель нужно заменить, стоит взглянуть на схему, изображенную на крышке блока. При полной замене блока необходимо полностью открутить старую коробку и снять с нее кронштейны.В этом случае нужно изучить, куда и как подключаются провода, чтобы потом их тоже можно было подключить к новому устройству.

    Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

    Артикул:

    Блок крепления предохранителей — 2114-3722010

    Инструменты:

    Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется

    8 Схема и расположение предохранителей ВАЗ 2 :

    Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

    Внутри можно найти специальный пинцет для замены предохранителей.

    Следующим шагом будет подобрать предохранитель и заменить его.

    Блок предохранителей со снятой крышкой.

    Под приборной панелью с левой стороны от водителя находится предохранитель заднего противотуманного фонаря.

    За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

    Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

    № предохранителя

    За что отвечает:

    Противотуманная фара с правой стороны

    Противотуманная фара с левой стороны

    омыватель фар

    Вентилятор отопителя
    Насос омывателя
    Щетка заднего стекла
    Омыватель заднего стекла
    Вентилятор радиатора
    Обогрев заднего стекла
    Лампа в бардачке

    Сигналы поворота
    Задние фонари
    Щетки ветрового стекла
    Генератор
    Уровень тормозной жидкости

    Давление масла
    Ручной тормоз
    Охлаждающая жидкость
    Уровень топлива в баке
    Лампа «чек»
    Открытие двери

    Освещение салона
    Фонари задние

    Стеклоподъемники

    Номерной знак
    Подсветка моторного отсека
    Освещение приборной панели
    Габаритные размеры (редактирование)
    Освещение приборной панели
    Прикуриватель

    Звуковой сигнал

    Фонарь задний правый габарит

    Аварийный

    Элемент обогрева заднего стекла
    Реле обогрева заднего стекла (контакты)
    Переносной держатель лампы
    Прикуриватель

    Фара правая

    Фара левая

    Левая фара ближнего света

    Ближний свет, правая фара

    Запасной

    Запасной

    омыватель фар

    Вентилятор отопителя
    Насос омывателя
    Щетка заднего стекла
    Омыватель заднего стекла
    Вентилятор радиатора
    Обогрев заднего стекла
    Лампа в бардачке

    Давление масла
    Дроссель карбюратора
    Ручной тормоз
    Охлаждающая жидкость
    Уровень топлива в баке
    Лампа «чек»
    Открытие двери

    Задние тормоза
    Внутреннее освещение

    Номерной знак
    Подсветка моторного отсека
    Освещение приборной панели
    Габаритные размеры (редактирование)
    Освещение приборной панели
    Прикуриватель

    Вентилятор радиатора

    Левая задняя дверь

    Правая задняя дверь

    Аварийный сигнал

    Прикуриватель
    Обогрев заднего стекла

    Дальний свет, правая фара

    Дальний свет левой фары

    Левая фара ближнего света

    Ближний свет, правая фара

    Монтажный блок.Распиновка монтажных блоков автомобилей ВАЗ Предохранитель на ноги ваз 2109

    Здравствуйте, сегодня мы покажем где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что означает каждый из них. Часто на машине выходит из строя какая-то электрика, не работают дворники, фары, габариты и т.д. В первую очередь в такой ситуации нужно проверить предохранители.

    Блок предохранителей находится под капотом возле лобового стекла.

    Нажав на 2 защелки, снимите крышку с блока предохранителей

    Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то используем пассатижи или плоскую отвертку

    Вот таблица обозначений предохранителей и реле:

    Предохранитель № Защищенные цепи
    1 (8А) F9 (7,5А) Правая противотуманная фара
    2 (8А) F8 (7,5А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (при включении). Реле включения очистителей фар
    (контакты). Клапан омывателя фар
    4 (16 А) F7 (30 А) Очистители фар (в рабочем состоянии). Реле включения очистителей фар
    (обмотка).Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор-редуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
    Подсветка перчаточного ящика
    5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота).Контрольная лампа указателей поворота. Задние фонари (лампочки заднего хода).
    Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
    6 (8 А) ФЗ (10 А) Фонари задние (стоп-сигналы).Купол внутреннего освещения
    6(8А) F6(30А) Электростеклоподъемники передних дверей. Реле стеклоподъемника
    7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле его включения
    9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
    10 (8А) F11 (7,5А) Правая фара (габаритный свет). Фонарь задний правый (габарит)
    11 (8 А) F2 (10 А) Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
    12 (16 А) F4 (20 А) Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
    Прикуриватель
    13 (8А) F15(7,5А) Правая фара (дальний свет)
    14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
    15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
    16 (8А) F12 (7,5А) Правая фара (ближний свет)

    К1 — Реле включения очистителей фар;
    К2 — реле-выключатель указателей поворотов и сигнализации;
    КЗ — реле стеклоочистителя;
    К4 — реле управления лампами;
    К5 — реле включения стеклоподъемников;
    Кб — реле включения звуковых сигналов;
    К7 -реле включения обогрева заднего стекла;
    К8 — реле включения дальнего света фар;
    К9 — Реле включения ближнего света фар;

    Предохранитель задних противотуманных фар находится под панелью приборов со стороны водителя.

    Где находится блок предохранителей карбюратора ВАЗ 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне.Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

    Схема блока предохранителей на ВАЗ 21099

    В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


    Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

    Схема монтажного блока (РИСУНОК 1), то что находится под капотом находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

    Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей установлены свои ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки.Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

    Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

    Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники.Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

    Как правильно заменить предохранители? Для этого вам понадобится:

    • выключить двигатель;
    • снимите минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
    • снять крышку блока предохранителей 2109;
    • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
    • проверить цепь на короткое замыкание;
    • установить новый предохранитель;
    • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

    Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих и тем более путем их замены на проводники сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической цепи?

    Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно проверить мультиметром каждую из цепей.

    В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

    Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

    • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
    • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
    • реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
    • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти бракованный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

    Плавкие вставки представляют собой коммутационный узел, защищающий электрооборудование автомобиля от коротких замыканий.Наличие такого элемента обеспечивает стабильную работу электрических потребителей машины и проводов, питающих их. Блок предохранителей ВАЗ 2109 старого образца и нового устанавливается в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.

    [ Скрыть ]

    Где находится БП и схема его подключения

    Монтажный блок с предохранителями и реле расположен под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения.За весь период производства девяток было спроектировано три типа таких устройств. Между собой они отличались количеством и расположением предохранителей и реле.

    Расположение монтажного блока в ВАЗ 2109

    старого образца

    Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили, выпущенные до 1998 года. Монтажный узел имел 11 электромагнитных реле, 16 плавких вставок и был отмечен 17,3722.


    На фото — старый блок предохранителей

    Блок предохранителей представляет собой пластиковый корпус с прозрачной крышкой.Он содержит условные обозначения, поясняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому будет легко узнать, где можно разместить то или иное защитное устройство.

    Все компоненты блока размещены на двух печатных платах, установленных и соединенных между собой в два этажа. Такая конструктивная особенность узла сильно усложняла его ремонт, так как панель с печатной платой часто выходила из строя по разным причинам.Старый агрегат обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Впоследствии этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.

    Защищенные цепи

    F1 Запасной F2 Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота F3 Плафон, задние стоп-сигналы F4 Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла F5 Клаксон F6 Запасной F7 Освещение вещевого ящика, контрольная лампа, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки F8 Запасной F9 Запасной F10 Фара габаритная левая F11 Фара габаритная правая F12 Фара ближнего света правая F13 Фара ближнего света левая F14 Левая фара дальнего света, контрольная лампа включения дальнего света F15 Фара дальнего света правая F16 Вольтметр, сигнализатор резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов

    Также будет полезно знать расшифровку реле.

    Номер назначение
    1 Отвечает за работу элементов очистки фар.
    2 Это реле определяет работу электродвигателя омывателя заднего стекла.
    3 Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации.
    4 Защищает электродвигатель стеклоочистителя от повреждений.
    5 С помощью этих перемычек можно определить, работает лампа или нет.
    6 Этот компонент защищает обогрев заднего стекла от перенапряжения.
    7 Лампы дальнего света.
    8 Фары ближнего света.
    9 Без этого устройства работа вентилятора охлаждения двигателя будет невозможна. При поломке этого устройства есть вероятность перегрева мотора.
    10 Отвечает за работу звукового сигнала.

    новый образец

    Девятки производства ВАЗ и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. Внимательное изучение нового блока покажет заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 показал себя надежным и практичным в эксплуатации и обслуживании.


    На фото — новый блок предохранителей ВАЗ 2109

    Изменилось место установки плавких вставок, их конструкция. Они стали ножевидными, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, что стало проще в обслуживании. Новый агрегат получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы.В первой конструкции нового БП реле К1 включало очистители фар, во второй конструкции реле К1 подключало вентилятор. Такие блоки предназначались для девяток с электронной педалью газа.

    № предохранителя/сила тока

    Защищенные цепи

    F1 (8A) Запасной
    F2 (8A) Запасной
    F3 (8A) Запасной
    F4 (16А) Цепь включения электродвигателя и печки, реле вентилятора радиатора
    F5 (3A) Выключатель стояночного тормоза и гидравлической тормозной системы, сигнализатор тормозной системы, датчик температуры, указатель температуры охлаждающей жидкости, сигнализатор уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворотов и сигнальные лампы, переключатель указателей поворота и прерыватель, аварийный выключатель
    F6 (8A) Выключатель освещения салона и стоп-сигнала
    F7 (8A) Выключатель ламп и подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа управления включением габаритов, лампы освещения салона
    F8 (16A) Двигатель вентилятора радиатора, звуковой сигнал
    F9 (8A) Левый габаритный фонарь, задний левый габаритный фонарь
    F10 (8A) Правый габаритный огонь, правый габаритный фонарь, выключатель контрольной лампы и противотуманных фар
    F11 (8A) Лампы указателей поворотов, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима
    F12 (16A) Гнездо для ношения лампы, прикуривателя
    F13 (8A) Дальний свет правой фары
    F14 (8A) Дальний свет (левая фара), сигнализатор дальнего света
    F15 (8A) Ближний свет правой фары
    F16 (8A) Ближний свет левой фары

    Релейные значения на блоках нового образца.

    Номер За что отвечает
    K1 Без этого компонента работа двигателя омывателя заднего стекла невозможна.
    К2 Отвечает за работу лампочек поворотников, а также световой сигнализации.
    K3 Отвечает за работу двигателя стеклоочистителя.
    К4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
    K5 Этот компонент обеспечивает работу фар дальнего света.
    К6 Деталь обеспечивает работу омывателя фар.
    K7 Это реле защищает от выхода из строя электродвигателя стеклоподъемника. Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
    К8 Клаксон.
    K9 Защищает вентилятор системы охлаждения от перенапряжения.
    К10 Обеспечивает работу устройства обогрева заднего стекла.
    K11 Лампы ближнего света.

    Форсунка

    Выбор блока предохранителей не зависит от используемой системы электропитания; следует ориентироваться на год выпуска автомобиля.

    На девятках с инжектором помимо штатного блока питания с маркировкой 2114-3722010-60 устанавливается еще один вспомогательный.Его можно найти под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

    Схема реле впрыска ВАЗ 2109

    В БП три предохранителя и три электромагнитных реле.

    Как снять и заменить блок

    Такая операция может понадобиться при необходимости ремонта БП или его замены на новый блок. С этим справится даже начинающий водитель. Вам понадобится ключ на 10 (лучше всего использовать головку или торцевую головку).Перед снятием БП откройте капот подкапотного пространства автомобиля.

    Процедура снятия блока питания:

    1. Отсоедините клеммы от аккумулятора. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
    2. Для удобства снимите защитную пластиковую верхнюю крышку блока питания.
    3. Блок крепится к корпусу двумя винтами (выворачиваются ключом).
    4. Отсоедините разъемы проводов. Один из них расположен в моторном отсеке на широкой стороне блока ближе к лобовому стеклу.Сначала снимите резиновый защитный кожух, а затем, покачивая, разъедините разъем из стороны в сторону.
    5. Остальные разъемы находятся в нижней части блока питания. Чтобы добраться до них, снимаем два крайних реле, окрашенных в черный цвет. После этого корпус БП поднимается вверх и отсоединяются остальные разъемы.

    Блок вынимается из моторного отсека для ремонта или замены. Установка его на место осуществляется в обратном порядке. При этом обратите внимание на резиновую прокладку между БП и кузовом автомобиля.Он должен быть целым, без трещин и разрывов, иначе его меняют на новый. Прокладка нужна для защиты БП от влаги, которая может вызвать короткое замыкание в электросхеме автомобиля.

    Посмотреть видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

    Снятие и замена предохранителей

    При выходе из строя любого элемента электрооборудования автомобиля в первую очередь проверяется исправность плавкой вставки или электромагнитного реле . Для этого снимите защитную крышку БП.Он легко снимается после нажатия на две защелки по бокам устройства. На обратной стороне крышки можно найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключенном аккумуляторе.

    Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства. Перед установкой новой плавкой вставки проверьте электрические цепи на предмет короткого замыкания.Если не удалить, все предохранители сгорят.

    Порядок проверки исправности предохранителей будет следующим:

    1. Вынуть перегоревшую плавкую вставку.
    2. Измерительный прибор установлен в положение измерения сопротивления.
    3. Щупы прибора прикладывают к ножкам взрывателя и производят измерения.
    4. Сопротивление исправной детали должно быть близко к нулю.
    5. Если показания счетчика указывают на бесконечность, элемент неисправен.

    Конструкция предохранителей старого блока и нового образца отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Снимать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцеты уже предусмотрены в комплектации блоков новой конструкции.

    Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому рекомендуется их чистить.Для этих целей хорошо подойдет школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно подтянуть защелки, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

    Пинцет предохранительный Замена предохранителя

    В БП новой конструкции установлены ножевые плавкие вставки. Имеют цифровое обозначение номинального тока на корпусе, а также цветовую схему, что облегчает поиск и замену неисправного устройства.Для замены накрывают неисправный прибор пинцетом и раскачивают его из стороны в сторону, при этом вытягивая предохранитель вверх. После нескольких попыток это сработает.


    Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выходит из строя шайба из жести – она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью напряжение поступает на центральный контакт прикуривателя.Чтобы исправить это, вам нужно будет удалить часть, которая пришла в негодность. Здесь главное действовать очень аккуратно, чтобы не испортить фарфоровую основу – она достаточно хрупкая. Без этой шайбы прикуриватель будет нормально функционировать.

    Для восстановления работоспособности также иногда необходимо удалить полупроводниковую пластину. Здесь вам придется действовать в следующем порядке:

    • перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет собрать все без ошибок с первого раза;
    • откручивается фиксирующая гайка, удерживающая розетку на панели;
    • внутри пластина из слюды — ее нужно вытащить;
    • , то коннектор собирается полностью, но без указанной выше детали.

    Кроме того, довольно часто происходит потеря контакта из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъёмов и разъёмов. Оксиды удаляются обычной студенческой резинкой.

    Разрыв обнаружен осмотром. Чтобы не запутаться, проверяемый провод лучше чем-нибудь пометить. Быстрее будет проверить мультиметром, настроенным на омы.В целом их не так уж и много, и проверка проводится достаточно быстро. Все поврежденные вены необходимо заменить новыми.

    Работая с электросистемой автомобиля, необходимо всегда соблюдать технику безопасности. Не думайте, что 12 вольт совсем безобидны — как известно, убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно обычному человеку для серьезной травмы.

    электрооборудование

    Общая информация

    Электрооборудование выполнено по однопроводной схеме: минусовые выводы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, выполняющими роль второго провода.Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При выключенном двигателе питание всех потребителей осуществляется от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

    Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Схемы зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

    Большинство предохранителей и реле расположены в монтажном блоке, номиналы предохранителей и защищаемые ими цепи указаны в таблице.До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
    При выходе из строя монтажного блока возможна замена печатной платы или припайки проводов взамен сгоревших токоведущих дорожек.

    С 1998 года вместо блока 17.3722, на детали автомобилей устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета рядом с разъемом X11.

    Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства. Запирающий стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого поверните колесо так, чтобы тяга вошла в канавку на рулевом валу, заблокировав его. Стопорный стержень втягивается (освобождает вал), когда ключ поворачивается из положения «Парковка» в положение «Выкл.». Замок зажигания также оснащен механической блокировкой от ошибочного включения стартера при работающем двигателе.Для повторного включения стартера поверните ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

    Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, плафона, штепсельной розетки переносного фонаря.

    На автомобилях с двигателем ВАЗ-2111 установлен жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранилась).Реле и предохранители системы впрыска расположены рядом с контроллером, под магазинной полкой панели приборов.

    Схемы электрооборудования автомобилей приведены в Приложениях.

    При ремонте электросистемы отсоединить клемму «-» аккумуляторной батареи (при выключенном зажигании).

    Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину перегоревшего предохранителя.

    Не используйте предохранители слишком большого размера или самодельные, так как это может привести к перегоранию дорожек печатной платы и, возможно, даже к возгоранию.

    Из-за риска короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

    Монтажные блоки



    а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
    К1 — реле включения очистителей фар;
    К2 — реле-прерыватель указателей поворотов и сигнализации;
    К3 — реле стеклоочистителя;
    К4 — реле контроля исправности ламп;
    К5 — реле стеклоподъемников;
    К6 — реле включения звуковых сигналов;

    К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света
    фар;
    К9 — реле включения ближнего света фар;
    F1–F16 — предохранители;
    б — монтажный блок 17.3722;
    в — блок монтажный 2114-3722010-60.

    Цепи, защищенные предохранителями

    номер предохранителя*

    Защищенные цепи
    1 (8 А)
    F9 (7,5 А)
    Правая противотуманная фара
    2 (8 А)
    F8 (7,5 А)
    Левая противотуманная фара
    3 (8 А)
    F1 (10 А)
    Очиститель фар (при включении).
    Реле включения очистителей фар (контакты).
    Клапан омывателя фар
    4 (16 А)
    F7 (30 А)
    Очистители фар (в рабочем режиме).
    Реле включения очистителей фар (обмотка).
    Двигатель вентилятора отопителя.
    Электродвигатель омывателя ветрового стекла.
    Моторизованный очиститель заднего стекла.
    Реле времени омывателя заднего стекла.
    Клапаны включения омывателя лобового и заднего стекол.
    Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
    Реле (обмотка) включения обогрева заднего стекла.
    Контрольная лампа обогрева заднего стекла.
    Лампа перчаточного ящика
    5 (8 А)
    F16 (15 А)
    Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота).
    Контрольная лампа указателей поворота.
    Фонари задние (фонари заднего хода).
    Мотор-редуктор и реле включения стеклоочистителя.
    Обмотка возбуждения генератора (при запуске двигателя).
    Контрольная лампа уровня тормозной жидкости.
    Контрольная лампа давления масла.
    Контрольная лампа дроссельной заслонки карбюратора.
    Контрольная лампа стояночного тормоза.
    Лампа светового табло «СТОР».
    Указатель температуры охлаждающей жидкости.
    Указатель уровня топлива с сигнальной лампой резерва.
    Вольтметр
    6 (8 А)
    F3 (10 А)
    Фонари задние (стоп-сигналы).
    Плафон внутреннего освещения
    6 (8 А)
    F6 (30 А)
    Электростеклоподъемники передних дверей.
    Реле стеклоподъемника
    7 (8 А)
    F10 (7,5 А)
    Подсветка номерного знака.
    Фонарь капота.
    Лампы освещения приборов.
    Контрольная лампа наружного освещения.
    Панель освещения рычагов отопителя.
    Лампа прикуривателя
    8 (16 А)
    F5 (20 А)
    Электродвигатель вентилятора системы охлаждения двигателя.
    и реле его включения (контакты).
    Звуковой сигнал и реле его включения
    9 (8 А)
    F10 (7,5 А)
    Фара левая (габаритный свет).
    Фонарь задний левый (габаритный)
    10 (8 А)
    F11 (7,5 А)
    Фара правая (габаритный свет).
    Фонарь задний правый (габаритный фонарь)
    11 (8 А)
    F2 (10 А)
    Реле указателей поворотов и аварийного выключателя (в режиме сигнализации).
    Контрольная лампа
    12 (16 А)
    F4 (20 А)
    Элемент обогрева заднего стекла.
    Реле (контакты) включения обогрева заднего стекла.
    Розетка для переносной лампы.
    прикуриватель
    13 (8 А)
    F15 (7,5 А)
    Правая фара (дальний свет)
    14 (8 А)
    F14 (7,5)
    Левая фара (дальний свет).
    Контрольная лампа включения дальнего света фар
    15 (8 А)
    F13 (7,5 А)
    Левая фара (ближний свет)
    16 (8 А)
    F12 (7,5 А)
    Правая фара (ближний свет)
    * Номера с буквой Ф относятся к предохранителям монтажного блока 2114-3722010-60, без буквы Ф — к предохранителям монтажного блока 17.3722.


    Блок монтажный ваз 2109 низкая панель. Распиновка монтажных блоков автомобилей ВАЗ

    Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

    Основной задачей БП является предотвращение поломок электрооборудования, установленного в автомобиле.

    Схемы

    Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветки — выпуска до 1998 года и выпуска после 1998 года.

    Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.

    Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

    Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля.Поэтому монтажные блоки для карбюратора и инжектора одинаковые.

    Искомый монтажный блок тоже везде одинаково расположен — в моторном отсеке напротив места водителя, почти под самым лобовым стеклом.

    Отличия

    Есть ли отличия между старой и новой версиями БП? Конечно. Они следующие:

    • Детали монтажного блока имеют другую маркировку;
    • Номинал предохранителя другой;
    • В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

    БП старого образца

    Рассмотрим сначала БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

    Номер предохранителя

    Сила тока

    Цепь, которую он защищает

    Резервный предохранитель

    Индикаторы указателей поворота, прерыватель аварийной сигнализации (в аварийном режиме), сигнальная лампа аварийной сигнализации

    Задние стоп-сигналы, плафон

    Элемент обогрева заднего стекла, контакты обогрева заднего стекла, гнездо для переноски, прикуриватель

    Звуковой сигнал (гудок), переключатель звукового сигнала

    Резервный предохранитель

    Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, электровентилятор радиатора на реле, обогрев заднего стекла на реле, обогрев заднего стекла на контрольной лампе, освещение перчаточного ящика

    Резервный предохранитель

    Резервный предохранитель

    Левая фара

    Правая фара

    Правая фара ближнего света

    Левая фара ближнего света

    Левая фара дальнего света, контрольная лампа дальнего света

    Правая фара дальнего света

    Указатели поворотов и аварийное реле-прерыватель (в режиме индикации поворотников), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

    Реле

    Помимо обозначений предохранителей, Вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

    Номер реле

    Функции

    Выполнение очистки элементов передней оптики

    Исправность электродвигателя омывателя заднего стекла

    Защита от поломки лампы поворотника и световой сигнализации

    Защита от выхода из строя электродвигателя стеклоочистителя

    Позволяет определить исправность лампы

    Защита от перенапряжения для обогрева заднего стекла

    Лампы дальнего света

    Лампы ближнего света

    Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, возрастает риск перегрева двигателя.

    Клаксон рабочий

    БП нового образца

    Здесь схема монтажного блока устроена несколько иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших в эксплуатации до наших дней девяток являются модернизированными версиями.

    Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

    Номер предохранителя

    Номинальный ток

    Электрическая цепь, для которой

    Резервный предохранитель

    Резервный предохранитель

    Резервный предохранитель

    Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки

    Выключатель аварийки в режиме указателя поворота, прерыватель поворотника, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза

    Выключатель и лампы стоп-сигналов, плафон

    Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручек прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов

    Звуковой сигнал, переключатель звукового сигнала, двигатель вентилятора радиатора

    Левый габаритный фонарь, левый боковой задний фонарь

    Правый габаритный фонарь, правый задний фонарь, выключатель противотуманных фар, индикатор противотуманных фар

    Выключатель указателей поворота и прерыватель, лампы указателей поворотов, контрольная лампа аварийного режима

    Прикуриватель, гнездо для переноски лампы

    Дальний свет правой фары

    Дальний свет левой фары, контрольная лампа дальней оптики

    Ближний свет правой фары

    Ближний свет левой фары

    Реле

    Что касается реле в монтажном блоке новой модели на ВАЗ 2109, то распиновка следующая.

    Номер реле

    Его функции

    Без него не будет работать моторчик омывателя заднего стекла.

    Отвечает за работу ламп поворотников и световой сигнализации

    Обеспечивает работу стеклоочистителей

    Защищает стоп-сигналы и габариты автомобиля

    Обеспечивает работу дальнего света фар

    Гарантирует работу омывателя оптики

    Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле

    Рог или просто рожок

    Защищает от перенапряжения вентилятор охлаждения двигателя

    Отвечает за работу устройства обогрева заднего стекла

    Обеспечивает ближний свет фар

    Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

    Демонтаж и замена

    При выходе из строя того или иного оборудования необходимо в первую очередь проверить состояние отвечающего за него предохранителя.

    На практике снять и удалить предохранитель или реле, которые уже не подходят, несложно. Для этого вам нужно:

    • Поднимите капот и отсоедините минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
    • Найдите монтажный блок.Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Блок сверху закрыт пластиковой крышкой. Чтобы снять его, просто нажмите на защелки по бокам;
    • Снимите крышку и посмотрите на ее заднюю часть. Есть схема подключения, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
    • Снимите предохранитель. Все монтажные блоки снабжены специальными клещами.Ручное извлечение предохранителей не рекомендуется. Реле снимаются легкими покачиваниями вверх-вниз;
    • Замените неисправный компонент.

    Неисправность предохранителя определяется по оплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

    Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.

    Где находится блок предохранителей карбюратора ВАЗ 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне.Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

    Схема блока предохранителей на ВАЗ 21099

    В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


    Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

    Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

    Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей установлены свои ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки.Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

    Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

    Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники.Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

    Как правильно заменить предохранители? Для этого вам понадобится:

    • выключить двигатель;
    • снимите минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
    • снять крышку блока предохранителей 2109;
    • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
    • проверить цепь на короткое замыкание;
    • установить новый предохранитель;
    • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

    Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих и тем более путем их замены на проводники сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической цепи?

    Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно проверить мультиметром каждую из цепей.

    В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

    Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

    • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
    • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
    • реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
    • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти бракованный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

    Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с колодками жгута проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

    На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке используются плавкие предохранители ножевого типа. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.


    Взаимозаменяемость разъемов штекеров жгута проводов идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже


    На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение к радиатору.
    Расположение заглушек монтажного блока показано ниже.

    Ниже перечислены номиналы предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60

    № предохранителя’ Защищенные цепи
    1 (8А) F9 (7,5А) Правая противотуманная фара
    2 (8А) F8 (7,5А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (при включении). Реле включения очистителей фар
    (контакты). Клапан омывателя фар
    4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме).Реле включения очистителей фар
    (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
    Подсветка перчаточного ящика
    5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота).Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).
    Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
    6 (8 А) ФЗ (10 А) Фонари задние (стоп-сигналы).Купол внутреннего освещения
    6(8A) F6(30A) Электрические стеклоподъемники передних дверей. Реле стеклоподъемника
    7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле его включения
    9 (8 А) F10 (7,5 А) Фара левая (габаритный свет). Фонарь задний левый (габаритный фонарь)
    10 (8А) F11 (7,5А) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
    11 (8 А) F2 (10 А) Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
    12 (16 А) F4 (20 А) Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
    Прикуриватель
    13 (8А) F15(7,5А) Фара правая (дальний свет)
    14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
    15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
    16 (8А) F12 (7,5А) Фара правая (ближний свет)
    админ 06.10.2011

    «Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

    (далее — БП) необходим для того, чтобы объединить все провода электропроводки, а также предотвратить выход из строя электрооборудования.В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

    [ Скрыть ]

    Расположение и схема подключения

    На более старых моделях (выпуск до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет дно и крышку, а также инженерную плату. Именно к этой плате припаиваются контакты проводов, устанавливаются предохранители и реле.

    Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то в них БП маркируются номерами 2114-3722010-60. В них устанавливаются предохранители (далее — ПП) и эти блоки отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и схема подключения БП будет зависеть от года выпуска, а не от типа подачи топлива.

    Мы сообщаем об этом, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство агрегата зависит от системы подачи топлива, но уверяем вас, что это не так.

    Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив места водителя, под лобовым стеклом.

    Основным отличием этих двух типов БП является:

    • разное обозначение частей устройства;
    • различные номиналы предохранителей;
    • Кроме того, производитель решил, что при разработке нового блока питания необходимо убрать реле двигателя вентилятора системы охлаждения, а также реле времени устройства.

    Маркировка 17.3722

    В свою очередь рассмотрим схему подключения блока питания старого образца, а также назначение предохранителей. Как мы говорили в начале статьи, блок питания с такой схемой можно встретить на ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

    Если вы владелец и, например, вышел из строя предохранитель печки или предохранитель бензонасоса, то вам будет полезно знать назначение деталей блока.

    Назначение компонентов БП старого типа

    Кроме того, вам будет полезна информация о назначении реле. Он представлен ниже.

    Номер назначение
    1 Отвечает за работу элементов очистки фар.
    2 Это реле определяет работу электродвигателя омывателя заднего стекла.
    3 Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации.
    4 Защищает электродвигатель стеклоочистителя от повреждений.
    5 С помощью этих перемычек можно определить, работает лампа или нет.
    6 Этот компонент защищает обогрев заднего стекла от перенапряжения.
    8 Лампы дальнего света.
    9 Фары ближнего света.
    11 Без этого устройства работа вентилятора охлаждения двигателя будет невозможна.При поломке этого устройства есть вероятность перегрева мотора.
    12 Отвечает за работу звукового сигнала.

    Маркировка 2114-3722010-60

    Теперь рассмотрим схему подключения и назначение деталей блока нового образца. Как было сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных двигателей внутреннего сгорания.


    Схема подключения нового типа БП на ВАЗ 2109 с 1998 года.

    Ниже приведена таблица с описанием каждой части устройства.

    Описание назначения компонентов БП нового типа

    Также рассмотрим назначение реле.

    Номер За что отвечает
    K1 Без этого компонента работа двигателя омывателя заднего стекла невозможна.
    К2 Отвечает за работу лампочек поворотников, а также световой сигнализации.
    K3 Отвечает за работу двигателя стеклоочистителя.
    К4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
    K5 Этот компонент обеспечивает работу ламп.
    K6 Эта деталь обеспечивает работу устройства.
    K7 Это реле защищает от выхода из строя электродвигателя стеклоподъемника.Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
    К8 Клаксон.
    K9 Защищает вентилятор системы охлаждения от перенапряжения.
    К11 Обеспечивает работу устройства обогрева заднего стекла.
    K12 Лампы ближнего света.

    Процесс снятия и замены

    На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печка или бензонасос.Если в нерабочем состоянии электрооборудования виновато именно программное обеспечение, то следует заменить его. В принципе, процесс изменений ничем не отличается. Отличие заключается только в схеме питания и другом корпусе самого ПП.

    Для карбюраторных и инжекторных двигателей

    1. В первую очередь необходимо открыть капот и отсоединить минусовую клемму от аккумулятора. Помните, что все ремонтные работы, связанные с БП, необходимо проводить при выключенном аккумуляторе.
    2. Под лобовым стеклом возле места водителя найдите БП. Он защищен пластиковой крышкой. Отожмите защелки по бокам, чтобы демонтировать крышку.
    3. Снимите крышку и на обратной стороне вы увидите электрическую схему, на которой указано расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашей инструкцией. После этого снимите ПП руками или специальными клещами.Если вы меняете реле, то демонтируйте его, покачивая вверх-вниз.
    4. Замените сгоревшую деталь новой соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумулятора.
    С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлен весь софт и реле. Снимите крышку, нажав на выступы сбоку.

    Что делать если не включается вентилятор на ваз 21099

    Если ваш «девяносто девятый» греется и закипает, проверьте сначала электрическую цепь включения вентилятора охлаждения двигателя, возможно, все дело в этом. Понять это не сложно.

    ВАЗ 21099

    Для ремонта отечественного ВАЗ 21099 совершенно не нужно быть квалифицированным автомехаником. Автомобили российского производства всегда были просты в эксплуатации и обслуживании.

    ВАЗ 21099 относится к семейству Лада «Спутник».Серийно выпускался на Волжском автомобильном заводе с 1990 по 2004 год. Такие автомобили комплектовались карбюраторными двигателями ВАЗ 2108 (1,3 л), ВАЗ 21083 (1,5 л) и инжекторными ВАЗ 2111 (1,5 л).

    Не включается вентилятор охлаждения двигателя в автомобиле

    Итак, вы столкнулись с проблемой — в машине перестал включаться вентилятор охлаждения. В этой ситуации не отчаивайтесь, все вполне поправимо. Ваши действия будут целиком и полностью зависеть от того, какой двигатель установлен на ВАЗ 21099, так как на карбюраторных и инжекторных агрегатах принцип включения вентилятора немного отличается.

    Принципиальный вентилятор

    Дело в том, что на двигателях ВАЗ 2108 и 21083 электровентилятор включается благодаря датчику, установленному в правой части радиатора охлаждения. Вентилятор включается непосредственно при замыкании его контактов при температуре 99°С. На автомобилях, выпущенных до 1998 года, датчик управляет вентилятором через специальное реле 113.3747, расположенное в монтажном блоке. А на инжекторном моторе ВАЗ 2111 вентилятор охлаждения работает только через реле по сигналу блока управления.

    Устранение неисправностей двигателей ВАЗ 2108 и ВАЗ 21083

    Таким образом, чтобы устранить неисправность на карбюраторном моторе, необходимо в первую очередь проверить целостность предохранителей в монтажном блоке. Сгоревшие предохранители легко увидеть невооруженным глазом. На машинах до 1998 года следует проверять реле включения электровентилятора. Если обнаружено, что между клеммами «с» и «b» есть электрический контакт или между «c» и «d» нет контакта, реле необходимо заменить.

    Также не исключен выход из строя датчика, установленного в радиаторе автомобиля, а также самого электровентилятора. Для того, чтобы проверить их на работоспособность, достаточно снять контакты с датчика и замкнуть их между собой. Если вентилятор охлаждения работает — все дело в датчике, нет — проблема кроется в электродвигателе вентилятора.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
