ВАЗ 2107 ремонт печки своими руками, замена печки ВАЗ 2107. Как отремонтировать печку на ВАЗ 2107 своими руками. Самостоятельно ремонтируем печку ВАЗ 2107. Модернизация отопителя.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Устройство печки отопителя ВАЗ 2107

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

  • Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
  • Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
  • Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Печка отопителя ВАЗ 2107, принцип работы

Функционирует система отопления следующим образом:

В коробку воздухопритока, которая находится в двигательном отсеке возле ветрового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня либо дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать отопитель в любую погоду, однако пока не нагреется радиатор, воздух, попадающий в салон во время дождя, будет сырым.

Поток воздуха устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется при помощи крана, регулирующего количество проходящей ОЖ. Управление краном выполняется посредством гибкой тяги, которая присоединена к рычагу управления.

При движении поток воздуха поступает под капот и воздух самостоятельно попадает в отопитель. При остановке или небольшой скорости езды применяется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается посредством включения электромотора через резистор, который уменьшает напряжение на обмотке мотора.

После радиатора воздух поступает в воздухопроводы, а выходит посредством дефлекторов, которые позволяют менять направление потока.

Печка в салоне автомобиля, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

  1. Грязный радиатор
  2. Течь крана, радиатора, патрубков либо соединений между ними.
  3. Поломка переключателя режимов работы электровентилятора.
  4. Повредились провода устройства или окислились их соединения.
  5. Сломался электровентилятор.

Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и работает шумно. Поэтому не редко она подвергается модернизации. Советов по усовершенствованию этого устройства в интернете множество. Много автомобилистов пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получалось.

Например, самостоятельно можно:

  • перераспределить воздушные потоки;
  • выполнить уплотнение стыков воздуховодов с соплами.

Однако в целом температура в салоне останется на том же уровне. Чтобы в автомобиле стало уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема заключается в заводском вентиляторе отопителя, который слишком маленький и не создает требуемого воздушного потока. Поэтому нужно заменить вентилятор. При этом его замену лучше выполнять на аналогичное изделие из отечественной «восьмерки», так как у таких вентиляторов более высокая частота вращения и низкий уровень потребления энергии.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

  1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
  2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
  3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
  4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.
  5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
  6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
  7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум.
    Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
  8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

  1. Комплект торцевых и рожковых ключей.
  2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Порядок работ:

  1. Ослабьте крепежные хомуты шлангов отопителя, которые находятся в двигательном отсеке.
  2. Далее снимите шланги из патрубков радиатора. При этом возможна несущественная утечка антифриза.
  3. Открутите саморезы, которые фиксируют резиновый уплотнитель.
  4. Демонтируйте уплотнитель.

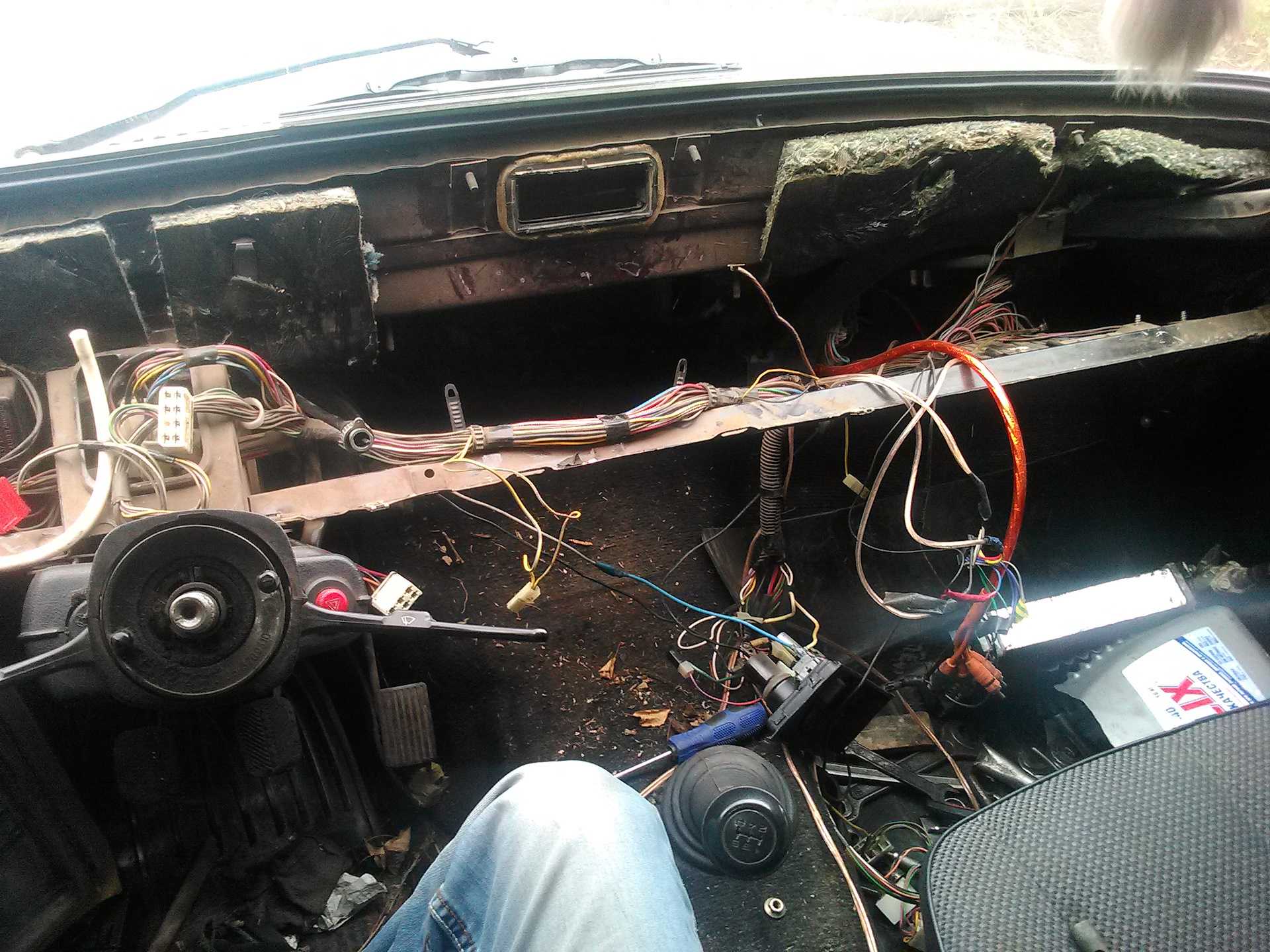

  5. Открутите панель магнитолы.
  6. Отсоедините трос от крана отопителя.
  7. Демонтируйте скобы кожуха вентилятора.
  8. Отпустите вниз кожух.
  9. Извлеките радиатор печки.
  10. Установите новый радиатор.
  11. Сборка выполняется в обратном порядке.

Как заменить кран отопителя ВАЗ 2107

Порядок работ:

  1. Сначала необходимо разжать хомуты на шлангах отопителя.
  2. Далее снимите шланги из патрубков.
  3. Открутите два самореза, фиксирующих уплотнитель, и демонтируйте его.
  4. Демонтируйте корпус бардачка.
  5. Открутите на кронштейне воздухоотвода гайку на десять, что даст возможность демонтировать защелки на корпусе отопителя и снять правый воздухоотводящий компонент.
  6. Высвободите трос и удалите его.
  7. Выкрутите две гайки, крепящие кран печки, и демонтируйте его.
  8. Сборка выполняется в обратном порядке.

Как поменять радиатор печки ВАЗ 2101?

Радиаторы отопителя

Одними из главных признаков поломки радиатора печки являются запах тосола, присутствующий в салоне, и влажный ковер под ногами пассажира — как раз возле него и находится радиатор отопителя.

Может иметь место и другая ситуация, предусматривающая замену радиатора, он не течет, но практически не отдает тепло. Чаще всего причиной этого становится то, что со временем радиатор забивается разнообразной грязью и покрывается ржавчиной, поэтому его теплоотдача существенно уменьшается.

Расскажем подробно, как снять радиатор печки ВАЗ 2101, кстати, в остальных заднеприводных автомобилях марки ВАЗ этот процесс происходит аналогичным образом. Рекомендуем вместе с радиатором заодно поменять и кран печки, потому как  придется все равно его демонтировать. Для корректной замены радиатора отопителя Вам будут нужны:

  • отвертка плоская;

  • ключи “на 10”, “на 7”;

  • тосол;

  • новый радиатор отопителя.

Кроме того, советуем подложить что-нибудь со стороны салона под радиатор печки, чтобы тосол не испачкал ковролин. Далее можно приступать к процессу замены!

 1. Отверткой ослабьте затяжку хомутов на шлангах отопительного радиатора. После этого скиньте шланги с радиаторных патрубков, можете подставить бутылку под шланги, чтобы в нее собрать, стекающий тосол.
 2. Далее два болта, прикрепляющих уплотнитель к щитку, выкрутите ключом или же головкой “на 7”. Снимите уплотнитель.


 3. Отсоедините от крана печки тягу привода и демонтируйте кожух вентилятора отопителя.


4. Выведите из отверстий моторного щитка патрубки радиатора отопителя и снимите его. Отверните ключом “на 10” болты, прикрепляющие отводящий патрубок, и отсоедините его от радиатора. Радиатор отопителя можно спокойно демонтировать, его больше ничего не удерживает.



Установка нового радиатора печки ВАЗ 2101 проходит в обратной последовательности. Закончив его установку, налейте тосол до максимальной отметки в расширительном бачке. Далее нужно будет из охлаждающей системы выгнать воздух, прогрейте для этого до рабочей температуры двигатель и погазуйте.

Надеемся, что ответили на Ваш вопрос: “Как заменить радиатор печки ВАЗ 2101?”. Желаем удачной замены!

Возврат к списку

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2106, ВАЗ-2107 — замена радиатора отопителя ВАЗ, снять радиатор печки ВАЗ : Самодельные п — 10 Октября 2015

Автомобилисты о радиаторе печки ( отопителя ), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье  будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

  1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки.  Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
  2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

  1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
  2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
  3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
  4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
  5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.

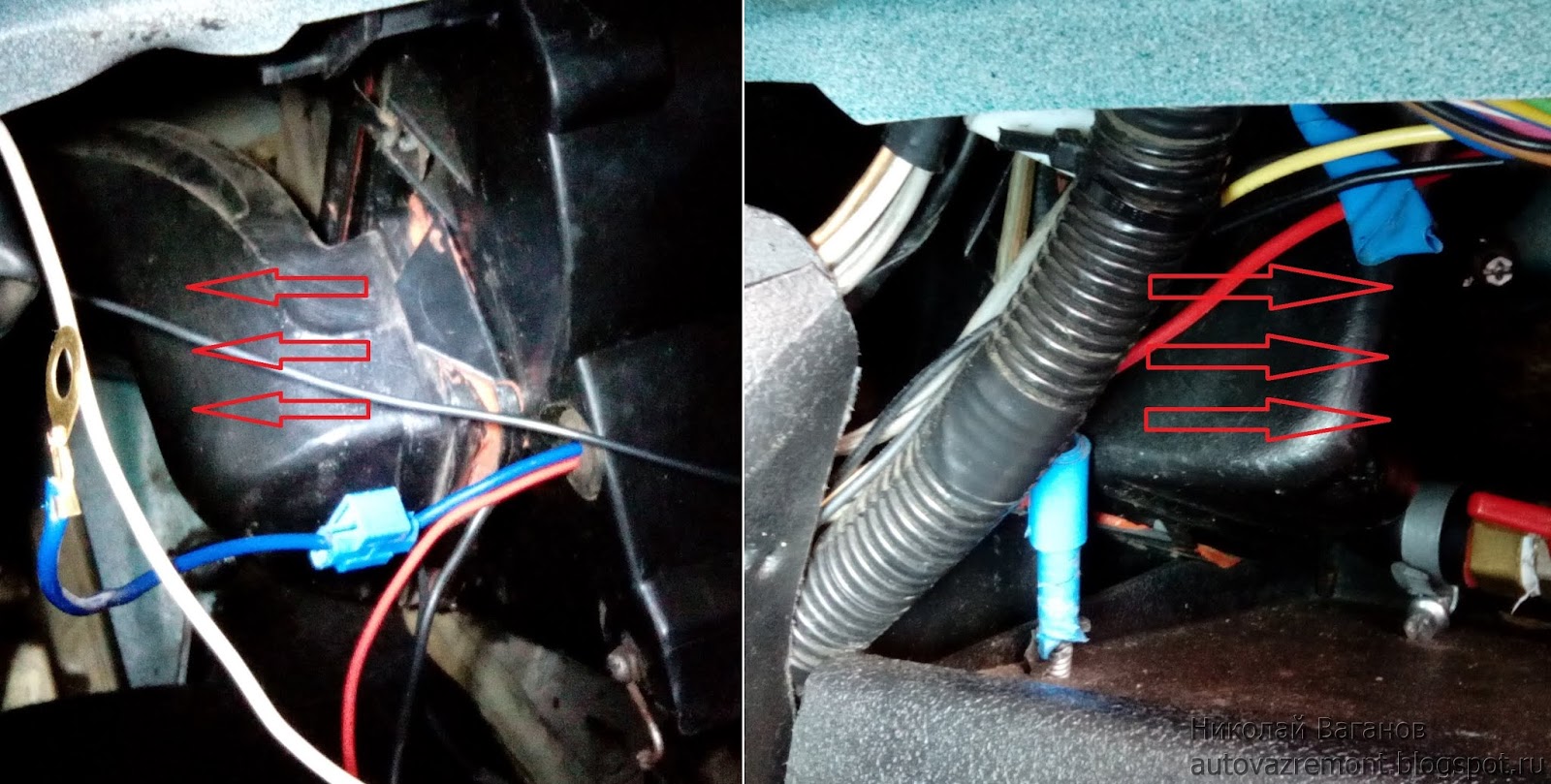

  6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
  7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
  8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические  трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав  прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком  смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор (при необходимости), заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.

При использование статьи или фотографий активная гиперссылка на сайт avtorem.info обязательна!

Снятие радиатора отопителя ваз 2107. Меняем радиатор отопления на классике ВАЗ

Вам понадобится

  • — две новые резиновые прокладки;
  • — два новых червячных хомута;
  • — охлаждающая жидкость;
  • — емкость для сбора охлаждающей жидкости;
  • — ключи гаечные

Инструкция

Попробуйте примерить крепление нового зеркала . Оно может неточно подходить под штатное место. Вам нужно приобрести специальный переходник или подогнать крепление по размеру. Лучше всего сделать небольшую подставку между зеркалом и местом на двери. Она должна быть из прочного материала, например, из пластика . Нужно выбирать пластик с добавление резины , чтобы при отрицательной температуре он не лопнул.

Видео по теме

Источники:

  • как поменять зеркало на ваз

Зимой ночью бывают сильные морозы. Вследствие чего на утро автомобиль может не завестись. Сразу же паниковать и прибегать к помощи техслужб необязательно. Вы можете справиться своими силами.

Инструкция

Зачастую зимой автомобилисты попадают в такую неприятную ситуацию: нужно срочно куда-либо ехать, а машина не заводится . Вероятнее всего, ночью были сильные морозы. Вследствие чего разрядился аккумулятор . Не стоит паниковать. Вызывать автопогрузчик и везти «семерку » в автосервис на дорогостоящий ремонт не торопитесь. Можно обойтись и без автомехаников.

Первое — загляните под капот. Снимите клеммы с аккумулятора и посмотрите уровень его заряда. Индикатор должен гореть ярко (или хотя бы тускло). В противном случае вам завести автомобиль не удастся.

Попросите проезжающих мимо автомобилистов от их аккумуляторов зарядить ваш. Если машин поблизости нет, обратитесь за помощью к прохожим. Пусть вас подтолкнут. Вы в это время выдавите педаль сцепления до упора, после чего переключитесь с первой передачи на вторую. Автомобиль начнет немного трясти, но вскоре он заведется. Вы спокойно сможете доехать до автосервиса и подзарядить аккумулятор.

В случае если индикатор заряда аккумулятора горит ярко, значит, дело в свечах зажигания. Зачастую зимой ночью бывают сильные морозы. Вероятно, масло просочилось на свечи. В этом случае вам нужно выкрутить их и прочистить.

Вначале снимите трубки со свечей зажигания. Пометьте их цифрами один, два, три и четыре, чтобы затем в таком же порядке надеть обратно. Затем выкрутите свечи по одной. Просушите их на огне, протрите насухо и почистите. Зазор должен быть примерно один-два миллиметра, не больше, иначе свеча не будет выдавать достаточной искры для завода. После проделанной работы ваш автомобиль заведется без труда.

Видео по теме

Обратите внимание

После того как вас подтолкнули, и вы завели автомобиль, вы сможете доехать до нужного места. Но не забывайте, что аккумулятор разряжен. Если мотор заглушить, больше вы его подобным способом не заведете.

Источники:

  • Как завести машину зимой

В зимнее время автовладельцам приходится периодически оставлять свою машину на морозе на 2-3 часа, а иногда и на целый день. Поэтому возникает необходимость предварительно прогревать двигатель . Чтобы избежать лишних расходов топлива и охлаждения двигателя, необходимо его утеплить.

Вам понадобится

  • Кусок войлока или старое одеяло, поролон с фольгой, бензин, клей, ножницы, «намордник» на радиатор.

Инструкция

Утепление двигателя ВАЗ 2107 можно проводить подручными средствами. Возьмите старое одеяло или большой кусок войлока и просто накройте двигатель сверху. Этот способ не является довольно эффективным, но все же часть тепла он помогает сохранить.

Более качественными являются специальные утеплители капота. Они изготавливаются для всех автомобилей, в том числе и для ВАЗ 2107. Поспрашивайте на авторынках города, и если вам повезет, то приобретете хороший утеплитель. Он очень прост в установке, легко крепится на капот и так же легко снимается.

Если в продаже вам не удалось найти готового утеплителя — обратитесь в специальные сервисные центры. Здесь вам предложат два типа утепления — полностью на весь автомобиль или только на подкапотное пространство. Если вы не собираетесь дополнительно устанавливать шумо- и виброизоляцию, тогда выбирайте простое утепление капота.

Лучше всего сохранить тепло, которое поднимается от двигателя вверх, помогут различные вспененные материалы. Купите поролон, который с одной стороны оклеен фольгой. Подложите его под капот. Этот материал в своих порах будет задерживать теплый воздух, а фольга послужит эффективным отражателем тепла. Двигатель снизу таким образом вы не сможете изолировать, поэтому частичная потеря тепла, все же будет происходить. Но ваша машина будет остывать значительно медленнее.

Перед началом утепления тщательно очистите внутреннюю сторону капота, вымойте, затем протрите обезжиривающими средствами, можно использовать бензин. Дайте хорошо просохнуть.

После этого сделайте выкройку из того материала, которым вы решили утеплить ВАЗ 2107. Аккуратно смажьте клеем и приложите к крышке капота. Оставьте крышку на пару часов открытой до полного высыхания клея.

Чтобы утеплить радиатор, возьмите обычную картонку и вставьте ее спереди, предварительно подогнав по размеру. Эстетичней смотрятся специальные «намордники», которые продаются на авторынках. Утепление радиатора особенно эффективно при езде за городом и при длительном движении по морозу.

Видео по теме

Зимой как никогда становится актуальной проблема обогрева салона автомобиля, и, если радиатор системы отопления у вашего авто забит грязью, на обогрев требуется все больше и больше времени. Чтобы обеспечить хороший доступ теплого воздуха, необходимо промыть печку в машине , и удобнее всего это сделать, не разбирая всю панель управления.

Вам понадобится

  • — два шланга;
  • — хомуты и лента ФУМ;
  • — компрессор;
  • — пылесос;
  • — насос;
  • — емкость для слива жидкости;
  • — кислота, антинакипин, специальные средства для прочистки радиатора и т.д.

Инструкция

Загляните в подкапотное пространство своего автомобиля и найдите два шланга, выходящие от). Выдуйте компрессором или пылесосом (если есть такая функция) остатки воды.

Существует несколько режимов вентиляции салона в автомобилях ВАЗ. Она может осуществляться естественным путем, за счет напора встречного ветра при движении автомобиля. Вентиляция также имеет принудительный режим работы, при котором работают нагнетательные вентиляторы. В зимнее время года для обогрева салона используется тепло двигателя, которое отводится от него через систему охлаждения. В разных моделях автомобилей ВАЗ органы включения и настройки температуры отличаются, хотя устройство печки остаются почти идентичными.

Обогрев салона на классике

В моделях ВАЗ от первого до седьмого поколения установлен наиболее простой и неприхотливый в обслуживании механизм отопительной системы. Для включения вентилятора используется тумблер-переключатель, расположенный в левой части панели управления отопителем. Установка режима вентиляции и отопления салона производится тремя рычагами: верхний регулирует температуру, средним можно включить или отключить приток наружного воздуха, нижний устанавливает распределение тепла по салону. На боковой части разделителя лицевой панели с водительской стороны установлен рычаг управления воздухораспределительной крышкой.

Включение и настройка печки на автомобилях ВАЗ восьмого и девятого поколения

Устройство печки в автомобилях ВАЗ 2108 и ВАЗ 2109 считается более совершенным, нежели в ранних моделях. Включение вентилятора производится поворотом рукоятки регулирования скорости, которая имеет четыре положения. Режим вентиляции устанавливается двумя рычагами: левым можно включить приток теплого воздуха в область ног, правый же устанавливает распределение между лобовым стеклом и дефлекторами салона. Выбор температуры осуществляется вручную при помощи нижнего рычага. Сам блок управления расположен в центральной части лицевой панели, между водительским и пассажирским сиденьями.

Работа отопительной системы в новейших авто

В самых поздних моделях автомобилей ВАЗ система отопления имеет автоматический режим работы, который регулируется датчиком воздуха, расположенным в салоне, термостатом печки и электронным блоком управления. В зависимости от температурных параметров, контроллер регулирует скорость вращения приточного вентилятора и положение заслонок нагревательной и вентиляционной системы. Панель управления отопителем расположена посередине лицевой панели, сразу под двумя центральными дефлекторами. Включение печки осуществляется поворотом правой рукоятки из нулевого положения в любое из четырех других: автоматическое или три предустановленные скорости. Выбор температуры производится левой рукояткой: она имеет семь положений от 16 до 30 градусов с шагом в 2 градуса и регулирует температуру воздуха в салоне. Выбор режима циркуляции осуществляется кнопками с соответствующими мнемоническими обозначениями.

Полезный совет

Важные моменты при сборке отопителя старого образца в обратном порядке: Нужно правильно установить пластиковый корпус вентилятора печки, чтобы педалька попала в нужный паз. Также не должно оставаться лишних болтов, все должно плотно прилегать. 🙂 В противном случае микромоторедуктор не будет перемещать заслонки печки, то есть печка не будет греть.

Источники:

  • как поменять радиатор 2110

Источники:

  • Снятие и ремонт радиатора печки ВАЗ 2101, 2105, 2106, 2107
  • Замена радиатора печки на ваз 2105, 2106, 2107

Автомобилисты о радиаторе печки (отопителя) , зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки , только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант — образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102 ). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей » — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 — несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

  1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки . Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать — почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки . Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
  2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина — нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран — его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном — как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент — пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

  1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
  2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
  3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
  4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
  5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
  6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
  7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
  8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор (при необходимости), заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.







При использование статьи или фотографий активная прямая гиперссылка на сайт www.!

Замена радиатора печки на ваз 2107 одна из самых простых, но достаточно важных процедур в ходе обслуживания машины. Как известно, система отопления на классике далеко не совершенна. Для комфорта и уюта в салоне транспортного средства, особенно в зимнее время — требуется исправная работа отопителя. В связи с этим большая часть владельцев ваз 2107 задумывается о модернизации системы отопления. Замена радиатора печки, процедура несложная, но сможет в большей степени увеличить комфортабельность салона вашей машины. Проблемы со старым отопителем могут привести к нежелательным последствиям. Поэтому во избежание неприятных ситуаций в зимнее время года, рекомендуется производить плановую проверку совокупности отопления летом. При повышенном износе компонентов, их желательно заменить на исправные не дожидаясь полного выхода из строя.

Нередко, причинами замены радиатора печки ваз становятся следы жидкости или антифриза под ковриком в салоне. Как правило, к данным симптомам приводит нарушение герметичности радиатора. Для того чтобы проверить состояние радиатора печки 2107 придётся его демонтировать. После того как элемент отопительной совокупности успешно демонтирован необходимо приступить к визуальной диагностике. Если при проверке элемента были обнаружены механические повреждения, которые привели к нарушению герметичности, значит устройство подлежит обязательной замене.

  • Негодный элемент отопления в результате возникновения коррозии.
  • Нарушение функции крана печки.
  • Нарушенное движение ОЖ в результате неисправности элемента отопительной совокупности.

Указанные причины, неизбежно влекут за собой неправильную работу печки. В результате климат в салоне нарушается и автолюбитель начинает чувствовать дискомфорт. К счастью проблема решается достаточно просто – заменой радиатора печки ваз 2107.

Замена осуществляется только после полного удаления рабочей смеси из охлаждающей системы!

1. После этого, используя соответствующие инструменты откручиваем держатели проводников.

2. Следующим шагом, демонтируем резиновый уплотнитель. Перед установкой нового устройства, расходные элементы рекомендуется заменить на новые.

3. Теперь, демонтируем панель на которой установлена магнитола. Для этого необходимо выкрутить два самореза.

5. Теперь, необходимо демонтировать вентилятор отопления, и снять привод отопительного крана.

7. Следующим этапом, вытаскиваем проводники из двигательной системы и откручиваем фиксатор выводного патрубка системы.

8. Снимаем отопительные кран и уплотнительный элемент. Демонтируем радиатор 2107.

9. Установка исправного радиатора производится в обратной последовательности. В ходе проведения работ, необходимо сменить все шланги и патрубки, а также уплотнительные элементы.

10. После того как новый компонент успешно установлен в необходимое положение, следует проверить всю систему отопления на герметичность. Также, для увеличения производительности отопительной системы рекомендуется заменить кран, который фиксируется двумя держателями.

Замена крана не потребует много времени, но позволит добиться улучшения климата в салоне.

Замена радиатора на ваз 2107 завершена!

Таким образом мы обеспечили должный уровень отопления салона классической модели ВАЗ. Замена элемента отопления достаточно простая, но при этом продуктивная процедура. С заменой рассматриваемого элемента справиться каждый владелец классики при достаточном количестве желания и внимания.

Модернизируем и меняем печку на Семерке своими руками.

Модернизируем и меняем печку на «Семерке» своими руками ваз 2107 отопление салона

С наступлением холодов каждый автовладелец проводит профилактический осмотр автомобиля и устраняет возможные неисправности. Как правило, антифриз, масло, шины заменяются на зимние. Особого внимания требует и печка, так как она является одним из основных узлов автомобиля, обеспечивающим комфорт в холодную погоду.

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются инеем или потом, в результате чего ухудшается видимость.

Чтобы самостоятельно отремонтировать печь, нужно знать ее устройство.

Система отопления включает следующие компоненты:

  • Нагреватель. Его задача нагревать воздух. Основным элементом отопителя является радиатор, по которому циркулирует охлаждающая жидкость.
  • Вентилятор, направляющий нагретый воздух в салон. Вентилятор закреплен в корпусе на упругих подушках, гасящих вибрацию.
  • Система управления печкой, включающая в себя кнопку вентилятора, а также заслонки и ручки управления отоплением.

Печка печка ВАЗ 2107, принцип работы

Система отопления работает следующим образом:

В короб воздухозаборника, который находится в моторном отсеке возле лобового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня или дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность пользоваться отопителем в любую погоду, но пока радиатор не нагреется, воздух, поступающий в салон во время дождя, будет влажным.

Воздушный поток устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется клапаном, который регулирует количество проходящего теплоносителя. Кран управляется с помощью гибкой тяги, которая соединена с рычагом управления.

При движении поток воздуха поступает под капот и воздух поступает в отопитель самостоятельно. При остановке или движении на малой скорости используется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается включением электродвигателя через резистор, уменьшающий напряжение на обмотке двигателя

После радиатора воздух поступает в воздуховоды, а выходит через дефлекторы, позволяющие менять направление потока.

Печка в машине, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

  1. Грязный радиатор
  2. Течь крана, радиатора, труб или соединений между ними.
  3. Поломка переключателя режимов работы электровентилятора.
  4. Повреждены провода устройства или окислились их соединения.
  5. Электровентилятор сломан.

Как улучшить работу печки ваз 2107 за счет увеличения объема горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и шумно работает.Поэтому не редко он подвергается модернизации. В интернете есть много советов, как улучшить это устройство. Многие автолюбители пытались улучшить работу отопителя самостоятельно. Но нужного эффекта не получилось.

Например, самостоятельно вы можете:

  • перераспределяют воздушные потоки;
  • герметик стыков воздуховодов с патрубками.

Однако в целом температура в салоне останется на прежнем уровне.Чтобы в машине было уютно и тепло, необходимо увеличить количество тепла, подводимого радиатором. Проблема кроется в штатном вентиляторе отопителя, который слишком мал и не создает необходимого потока воздуха. Значит вентилятор надо заменить. При этом его лучше заменить на аналогичный продукт от отечественной «восьмерки», так как такие вентиляторы имеют более высокую скорость вращения и низкий уровень энергопотребления.

Как заменить вентилятор на более мощный (подробно)

Заказ на работу:


Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

  1. Набор торцевых и рожковых ключей.
  2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Заказ на работу:


Как заменить клапан отопителя ВАЗ 2107

Заказ на работу:


На сегодняшний день наличие исправно работающей печки является определяющим фактором при покупке любого автомобиля. К сожалению, продукция отечественного автопрома не всегда радует исправно работающей печкой. Особенно это касается старых моделей автомобилей ВАЗ советского образца, где со временем часто выходит из строя печка.Если печка ВАЗ плохо греет машину, то разберите ее и очистите от листьев и мусора, попавших в радиатор. Вы заберете, что результат предпринятых действий вас порадует, а печка будет работать намного лучше, обогревая водителя и пассажиров в холодное время года.

Инструкция

Если в результате проделанных действий ничего не изменилось, нужно сделать следующее: полностью снять все и вырезать переборки, чтобы потом можно было вставить новые, но под другим углом.Такие действия изменят направление потока воздуха, а произведенный печкой не будет потрачен впустую. Для ремонта вазы прочтите инструкцию по эксплуатации и используйте качественные столярные инструменты. Также в некоторых случаях используйте газовую горелку, с помощью которой вы будете резать переборки. В некоторых моделях ВАЗ их можно открутить гаечным ключом. Вставляйте новые переборки с особой осторожностью и вниманием, рассчитав перед этим наиболее оптимальный угол их наклона.

В некоторых моделях автомобилей ВАЗ вентилятор печки подключается к диммеру посредством переключения.панель приборов. Вставьте в него специальную перемычку и вентилятор будет управляться этим естественным резистором. Все это займет у вас максимум 15 минут. Однако этот способ при неправильном выполнении может серьезно повредить электронную систему освещения приборной панели. Так что сто раз подумайте, прежде чем увеличивать интенсивность печи таким образом.

Обогрев салона ВАЗ классика это хорошо, но модификация печки ВАЗ 2107 своими руками преследует только одну цель, а именно сделать ее еще лучше.Для автовладельцев, проживающих в южных регионах, этот вопрос не так актуален. Но в этом больше заинтересованы жители северных регионов. Они гораздо чаще сталкиваются с сильными морозами и стужей внутри автомобиля. О том, что доработка идет, свидетельствуют «семерки» на зимниках, водители которых хорошо чувствуют себя на зимниках без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет увеличить теплоотдачу в автомобиле, а значит, повышается комфорт пребывания в машине в холодное время года не только для водителя, но и для пассажиров.Особого труда при выполнении такой работы не предвидится, а значит, она может быть выполнена самостоятельно владельцами данной модели ВАЗ.

Несколько слов о недостатках обогрева семерки

Их немного, но они есть. К ним относятся следующие проблемы:

  • Отсутствие теплого воздуха в районе заднего сиденья;
  • Слабый поток воздуха от левого дефлектора;
  • Шумная работа двигателя отопителя;
  • Частые протечки крана.
Как видно из списка, недостатки вполне устранимы самостоятельно, о чем мы и поговорим в этой статье. В нем будут рассмотрены следующие вопросы:.
  • Как меняется обычный печной кран;
  • Дефектовка радиатора
  • Модернизация левого дефлектора

Замена штатного крана отопителя

Данный блок устанавливается в салоне в районе ног переднего пассажира.Многие владельцы не подозревают о ее существовании, пока не произойдет утечка охлаждающей жидкости в салон. Для салона с ковровым покрытием это не очень хорошо. Проблем с его чисткой и сушкой много, особенно в холодное время года.

Установка нового крана решает проблему, но иногда ненадолго. Это заставляет владельцев придумывать что-то новое, что они и делают. Вместо стандартного крана устанавливается изогнутая трубка. Утечки устраняются, но появляются другие проблемы. Отсутствие крана в системе не даст возможности регулировать подачу охлаждающей жидкости к радиатору печки.Это приведет к тому, что в теплое время года в машине будет слишком жарко.

Авторы этой идеи предлагают на лето отключать подачу жидкости к радиатору печки, а в холодную погоду возобновлять. Это не очень удобно, так как даже летом могут возникнуть ситуации, когда нужно подать в салон теплый воздух. Например, исключить.

Поэтому лучшим выходом в такой ситуации будет установка водоразборного крана в подкапотном пространстве автомобилей.Это тоже не лишено недостатков, так как каждый раз, чтобы отрегулировать подачу жидкости к радиатору печки, приходится останавливаться и лезть в подкапотное пространство.

Как избавиться от проблем с радиатором печки?

Специалисты утверждают, что более 30% всех проблем с отоплением салона связаны с радиаторами. На семерки могут устанавливаться различные радиаторы, медные или алюминиевые. Они имеют свои особенности работы и несколько отличаются.Общие размеры. Чаще всего причиной их неудовлетворительной работы является засорение ячеек радиатора, которые необходимо очистить.

Чтобы уменьшить проблемы с засорением, вам необходимо использовать качественную охлаждающую жидкость, старайтесь не использовать порошкообразные герметики для устранения утечек, Избегайте использования воды в качестве охлаждающей жидкости. Способствует быстрому разрушению тонких стенок алюминиевых трубок радиаторов. «Левый» антифриз, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ деталей системы охлаждения и обогрева.

В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного агрегата не получится, нужна некоторая работа по его доработке. Чаще всего при переделке используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этой сборки имеет более высокие обороты, менее шумный, более экономичный.

О порядке такой замены

Работу можно производить примерно в такой последовательности:

  • В снятом пластиковом кожухе печки нужно срезать скорлупу в нижней части кожуха.Это связано с тем, что вентилятор «восьмерки» несколько длиннее стандартного устройства;
  • Необходимо срезать гребенку, подающую воздух на пол машины;
  • Следующим шагом будет установка нового узла вместо штатного вентилятора и его надежное крепление;
  • Подключить устройство к бортовой сети автомобиля. В данном случае кнопка и добавочные резисторы от ВАЗ 2108 .
После такой доработки в салоне станет заметно теплее.

Модернизация переднего левого дефлектора

Как отмечалось ранее, одним из недостатков системы отопления данной модели ВАЗ является слабый поток воздуха из левого переднего дефлектора. Это доставляет неудобство водителю во время движения, так как запотевает боковые стекла. Это ухудшает обзор, что может привести к аварийной ситуации. Народные умельцы нашли выход из этой ситуации.

Для увеличения подачи теплого воздуха в дефлектор установлены малогабаритные вентиляторы. Компьютерные устройства отлично справляются с этой задачей, они маленькие и экономичные.Для их установки нужно снять дефлектор и подготовить в нем место для вентилятора. При подключении его к бортовой сети должен быть предусмотрен отдельный выключатель.

Как видите, есть много возможностей для улучшения. Доработка печки ВАЗ 2107 своими руками в домашних условиях выполнима. Все зависит от ваших навыков и умений, а также финансовых возможностей на покупку тех или иных материалов и инструментов.

К сожалению, недостатков у наших ВАЗов предостаточно, но это не мешает нам любить их меньше, 🙂 к тому же их популярность с годами не снижается.Одни просто живут с этими недостатками инструкторов и инженеров, другие исправляют все недостатки своими руками, с каждым разом делая свою машину все совершеннее.

Мы не ищем легких путей и предпочитаем второй путь, поэтому еще раз продолжаем тему, в этот раз будем улучшать печку ВАЗ 2107. В этой статье вы узнаете, как выжать максимум из вашей обычной печки: как улучшить обдув боковыми соплами, уменьшить шум вентилятора печки, а также как сделать грелки для ног.

Для выполнения задуманного нам понадобятся:

  1. «Улитка» из , благодаря которой мы добьемся снижения шума и увеличения притока воздуха.
  2. Оргстекло толщиной 3 мм, из которого будет создан корпус нашей модернизированной печи.
  3. Промышленная сушилка для гибкого плексигласа.
  4. Шурупы + алюминиевые или любые другие уголки для соединения корпуса печки.

Доработка печки ВАЗ 2107 своими руками — пошаговый фото отчет

1.В первую очередь нужно сделать корпус для крепления «улитки». Для этого нужно разрезать оргстекло.

2. Используя фен, аккуратно согните, чтобы получить эту форму.

3. В процессе работы была спилена заглушка «улитка» с целью уменьшения габаритов конструкции примерно на 3см.

4. Боковые стенки решил сделать из дюралюминия толщиной 1,5 мм.

6. Самое сложное, на мой взгляд, работа с каналами подачи воздушных потоков к отверстиям воздуховодов.Было решено сделать их разборными из того же материала.

7. Для уменьшения сопротивления и устранения турбулентности сделал плавные повороты из дюралюминия.

9. Необязательный пункт, но я все же решил сделать для себя — вместо резистора яркости подсветки поставил переменный резистор для регулировки скорости улитки.

Теперь о результатах доработки печки ВАЗ 2107…

Все получилось даже лучше, чем я ожидал.Печка работает на малых оборотах вообще бесшумно, поток воздуха из боковых щелей вполне приличный, несмотря на множественные изгибы и изгибы конструкции. Во все стороны идет равномерный поток воздуха, который быстро и мягко прогревает весь салон. На второй и третьей скорости поток просто «сумасшедший», поэтому включаю только в экстренных случаях, например, когда нужно быстро прогреться. Более того, заметил, что после модернизации печки пропал неприятный эффект под названием запотевание стекол, в машине сухо и комфортно.

Какой бы вы хотели видеть работу системы отопления? Во-первых, он почти бесшумный, так что через боковые сопла в салон поступает достаточно свежего воздуха и, конечно же, теплый воздух согревает ноги. Все это поможет вам получить самостоятельную настройку, которую следует проводить поэтапно. Печка не дает в ВАЗ-2107 должного эффекта из-за не совсем доработанного вентилятора. Самостоятельно изготавливать новый элемент не стоит, а вот пополнить арсенал вентилятором, который используется в системе отопления ВАЗ-2108, весьма необходимо.

Анализируемая модель вентилятора имеет более высокую скорость вращения и при этом требует меньших затрат.

Процесс модернизации печки ВАЗ-2107 осуществляется в следующей последовательности:

  • изнутри осторожно снимается защитная оболочка с днища автомобильной печки, на которой находится работающий вентилятор;
  • использованный элемент удален из своего «гнезда»;
  • аккуратно отсоединяется так называемая гребенка, отвечающая за подачу воздуха к ногам;
  • вентилятор с двумя лопастями заменен на модель с пятью.Перед установкой нового элемента нужно проверить его емкость;
  • рабочий вентилятор устанавливается на место старого, надежно фиксируя его качественным крепежом;
  • замена резистора, который подходит и от ВАЗ-2108, поможет снизить шумность системы;
  • Тюнинг
  • не будет полностью закончен, если старые кнопки включения и регулировки не заменить на новые, более совершенные.

На этом процесс модернизации печки можно считать завершенным.Благодаря самостоятельному, правильно выполненному тюнингу печки водители непременно почувствуют, что комфорт внутри салона повысится в несколько раз.

Как правильно слить охлаждающую жидкость из блока цилиндров. Слив тосола или тосола из системы охлаждения и блока двигателя Почему тосол не сливается полностью

Ремонт и обслуживание автомобиля может понадобиться любому начинающему автолюбителю. Если вы стали владельцем автомобиля, у вас, конечно же, могут возникнуть вопросы, как правильно выполнять те или иные операции по техническому обслуживанию автомобиля.Как слить охлаждающую жидкость, если вы заметили, что система кондиционирования работает неправильно? Ответ на этот вопрос вы найдете в этой статье.

В каких случаях следует работать над обновлением радиатора или системы охлаждения? Время работы системы охлаждения ограничено тем, что очень часто требуется замена охлаждающей жидкости. Чаще всего такая замена становится необходимой, когда приходится заменить радиатор, термостат или пришло время замены по истечении максимально допустимого пробега автомобиля.

Следующие причины, из-за которых придется столкнуться с этим вопросом, это снижение теплоотдачи, появление пены, или другими словами, выработка свойств теплоносителя с течением времени. Чтобы двигатель работал в правильном режиме, такую ​​жидкость необходимо менять.

Срок службы охлаждающей жидкости зависит от ее состава. Простой антифриз, который разработан на основе силикатных присадок, работает 2-3 года. Карбоксилатные жидкости могут работать до 5 лет.Узнать состав того или иного вида антифриза можно на этикетке. Однако, несмотря на такие качества, антифриз следует менять каждые 45 000 километров пробега, особенно если вы предпочитаете езду по проселочным дорогам. Однако нет никакой гарантии, что вам не придется менять антифриз, даже не проехав положенный пробег. Ведь в Тосол могут попадать выхлопные газы и воздух, в таком случае профилактическая замена будет обязательной.

Если антифриз был смешан с водой, он может «состариться», и это также можно определить несколькими способами:


Как это сделать

Как и любая другая операция, связанная с работой двигателя или кондиционера, проще всего выполнять замену поэтапно.Выполняя шаги один за другим, вы сможете ускорить процесс замены, тем самым сэкономив свое личное время. Замена антифриза в радиаторе и в двигателе – это разные процессы.

Как слить охлаждающую жидкость из радиатора?

  1. Работая по правильной схеме, в первую очередь снимается защита двигателя.
  2. Далее открывается кран отопителя. Для этого регулятор печки переводят в крайнее правое положение. Для ясности, это самая высокая температура.
  3. Крышка расширительного бочка открывается на третьем этапе. В некоторых руководствах не рекомендуется открывать эту крышку, так как жидкость может вылиться. Как поступить — лучше решить самому.
  4. Бачок устанавливается под радиатор.
  5. Далее под капотом сливная пробка, но открывается осторожно. Иначе можно залить им генератор, что нежелательно.
  6. Через 10 минут можно приступать к замене «Тосола» в двигателе.

Как слить охлаждающую жидкость из двигателя?

  1. Первое, что нужно сделать, это защитить двигатель и грунт под ним от пролива Тосола.Для этого под двигатель подкладываем тазик.
  2. Далее находим сливную пробку, которая находится под блоком розжига. При необходимости можно снять весь модуль.
  3. Полностью слейте охлаждающую жидкость.
  4. Дав двигателю отстояться после слива, который не должен занимать более 10 минут, установите крышки и пробку на место, чтобы не потерять необходимые детали.
  5. Сливные отверстия протираются чистой тканью.
  6. Процесс завершен, можно переходить к любым другим операциям.

Видео «Замена охлаждающей жидкости своими руками»

В этом видео показан процесс самостоятельной замены антифриза.

5 лет назад

Добро пожаловать!
Охлаждающая жидкость — по своей сути, она играет очень важную роль в системе охлаждения вашего двигателя, ведь если ее нет, то автомобиль не сможет долго работать без остановки. А благодаря охлаждающей жидкости двигатель автомобиля постоянно охлаждается, тем самым продлевая срок службы двигателя вашего автомобиля.

Но со временем жидкость приходит в негодность, в связи с чем потребуется ее замена. Сегодня как раз таки рассмотрим процесс замены охлаждающей жидкости на автомобилях семейства «Классика».

Внимание!
Для замены потребуются следующие инструменты: Во-первых, необходимо будет взять с собой ключ «на 13», а также необходимо будет запастись пустой тарой «на 10 литров», а также рекомендуется взять с собой чистую тряпку!

Сводка:

Вопрос?
А какую охлаждающую жидкость вы предпочитаете заливать в двигатель своего автомобиля и почему? (напишите свой ответ в комментариях)

Когда следует менять охлаждающую жидкость?
Необходимо заменить, когда:

  • Проезд на автомобиле «60 тыс. км» или по прошествии 2 лет с момента заполнения.(в зависимости от того, что наступит раньше)
  • А также жидкость следует заменить, если она изменила свой цвет на любой другой. (В большинстве случаев меняет цвет на красноватый)

Как заменить охлаждающую жидкость на ВАЗ 2101-ВАЗ 2107?

Дренаж:
1) Сначала загнать машину на яму.

Внимание!
Автомобиль должен стоять ровно, иначе перед должен быть выше заднего, но не наоборот!

3) Далее отодвигаем до упора вправо рычаг открывающий подачу теплого воздуха в салон, у ВАЗ 2106 такой рычаг расположен сверху и на фото он отмечен буквой «А» .

5) Затем откручиваем заливную горловину радиатора, которая также указана стрелкой на фото ниже.

6) Теперь откручиваем сливную пробку, которая находится на блоке цилиндров.

Внимание!
После того, как вы открутите сливную пробку, расположенную на блоке цилиндров, немедленно подставьте под это отверстие бутылку и слейте в нее всю отработанную жидкость!

7) Затем открутите сливную пробку радиатора, и слейте всю отработанную жидкость из радиатора в бутыль.

8) Далее отстегнуть ремень, крепящий расширительный бачок, после чего поднять бачок вверх, в результате чего из него и из шланга, который к нему подсоединен, стечет остаток охлаждающей жидкости, которая будет стекать через сливное отверстие радиатора.

Заправка:
1) Сначала установите бачок радиатора на место, а также затяните сливную пробку блока цилиндров и сливную пробку радиатора.

2) Затем залейте новую охлаждающую жидкость в радиатор.

3) Затем залейте новую жидкость, в расширительный бачок радиатора.

Внимание!
Залейте новую охлаждающую жидкость в расширительный бачок, чуть выше метки MIN на 3-4 см!

5) Теперь заверните на место пробку радиатора и пробку расширительного бачка.

6) Затем завести автомобиль и дать ему поработать около 4-5 минут на холостом ходу, после 4-5 минут работы заглушить автомобиль и долить охлаждающую жидкость в расширительный бачок и радиатор до необходимого уровня.

Важно!

  1. Заменяйте охлаждающую жидкость только при холодном двигателе!
  2. Жидкость очень токсична, поэтому заменяйте ее только на улице или в хорошо проветриваемом помещении!
  3. По прошествии примерно трех суток после замены проверьте уровень жидкости, по возможности доведите его до требуемой нормы!

Дополнительный видеоролик:
Не знаете, где находится расширительный бачок? И тоже не понял, где находится сливная пробка на блоке цилиндров? Посмотрите видео ниже, чтобы получить ответы на все эти вопросы:

Антифриз — это название, которое используется для жидкостей, которые не могут замерзнуть при низких температурах.Собственно, этот термин применим к жидкостям, используемым в самых разных устройствах и отраслях.

Основные качества – достаточно высокая температура кипения, отсутствие агрессивного химического воздействия на детали системы охлаждения и, конечно же, низкая температура замерзания.

Также стоит отметить, что для правильной работы двигателя необходимо периодически менять охлаждающую жидкость.

Содержание статьи:

Процесс слива антифриза на всех автомобилях практически одинаков, но прочитать инструкцию для своей модели все же стоит.

Как слить антифриз. Общее руководство

1) . Подставляем бачок под отверстие для слива охлаждающей жидкости, куда будет сливаться старая жидкость.

2) . Откручиваем пробку расширительного бачка, а также радиатора (помните, это можно делать только на остывшей машине).

3) . Полностью открываем печку — переводим управление на максимально эффективную работу.

4) . Откручиваем болт, закрывающий отверстие для слива антифриза в двигателе.

5) . Откручиваем нижнюю пробку радиатора и сливаем жидкость из этого узла.

Если сливаемая из двигателя жидкость черного цвета или с различными примесями, то следует промыть систему охлаждения. Для этого вам понадобится специальная жидкость для промывки системы.

1) . Закручиваем все пробки и заливаем в систему необходимое количество жидкости.

2) . Заводим машину и даем прогреться до рабочей температуры.

3) . После этого дожидаемся, пока силовой агрегат остынет и сливаем техническую промывочную жидкость по предыдущему способу.

Как слить антифриз на Ладе Приоре?

1) . Загоняем машину на смотровую яму и ждем, пока она полностью остынет. Когда двигатель горячий, охлаждающая жидкость сильно нагревается. высокие температуры(около 90 градусов) и если слить такую ​​жидкость, то обожжешься.

3) . Лезем под днище автомобиля и откручиваем там все болты и гайки, которыми брызговик крепится к машине.Вместо брызговика еще может быть установлена ​​защита картера, в этом случае ее снимаем.

4) . Берем в руки гаечный ключ, находим в самом низу двигателя на блоке цилиндров сливную пробку рубашки охлаждения (см. фото 1) и откручиваем ее. Но перед этим не забудьте подставить сюда емкость, куда будет стекать жидкость.

5) . Точно такую ​​же операцию проводим с заглушкой от радиатора охлаждения (см. фото 2), но на этот раз ее можно будет открутить руками.Также предварительно подставляем под него емкость.

Как слить антифриз с ВАЗ 2114, 2115

1) . Ставим машину в такое положение, чтобы ее передняя часть была выше задней, или чтобы они были на одном уровне.

2) . Отсоединяем аккумулятор.

3) . Откройте клапан отопителя, переместив рычаг управления до упора вправо.

4) . Снимаем модуль зажигания, что позволит свободно подобраться к пробке сливного цилиндра.Он расположен в блоке двигателя.

5) . Полностью откручиваем крышку расширительного бачка, после чего снимаем его с автомобиля.

6) . Снова подходим к сливной пробке цилиндров, после чего полностью ее откручиваем. Не забудьте поставить под это место какую-нибудь емкость, куда будет стекать отработанный антифриз.

7) . После того, как вся отработанная жидкость будет слита, закручиваем сливную пробку блока цилиндров обратно и протираем блок от попавшей на него жидкости.

8) . Двигаемся к радиатору и откручиваем здесь сливную пробку. Также заранее подготавливаем емкость, куда будет стекать отработанная жидкость.

9) . После того, как отработанная жидкость слита, закручиваем сливную пробку обратно.

Видео

Как слить антифриз с Газели?

1) . Устанавливаем автомобиль на горизонтальную площадку.

2) . Откройте кран отопителя.

3) .Откручиваем пробку расширительного бачка (выполняем при остывшем двигателе).

4) . При необходимости, надев шланг подходящего размера на сливной кран радиатора, откройте кран и слейте жидкость в емкость объемом не менее 10 литров.

5) . Аналогично сливаем жидкость из блока цилиндров.

6) . Для облегчения доступа к шлангу системы отопления ослабьте хомут и снимите верхний шланг радиатора с патрубка крышки термостата.

7) . Ослабляем хомут и снимаем шланг системы отопления к патрубку насоса (с правой стороны двигателя) и направляем его в емкость и сливаем охлаждающую жидкость.

8) . Для удобства работы, открутив пять саморезов, снимаем обшивку на полу кабины водителя.

9) . Откручиваем два винта крепления кожуха автономного отопителя и снимаем кожух.

10) . Ослабьте хомут верхнего патрубка радиатора дополнительного отопителя.

11) . Зажав отверстие пальцем, снимите шланг.

12) . Вытягиваем шланг из-под сиденья, сливаем жидкость.

13) . Таким же образом снимаем нижний шланг с патрубка радиатора отопителя.

14) .Слейте жидкость из радиатора дополнительного отопителя.

15) . Подсоединяем все шланги и заливаем в систему свежий антифриз.

Как слить антифриз с ВАЗ 2110, 2111, 2112

1) . Автомобиль установлен на горизонтальной платформе.

2). С аккумулятора снять клемму «-».

3) . Снимаем модуль зажигания, так как он может мешать откручиванию сливной пробки блока цилиндров.

4) . Откручиваем пробку расширительного бачка (бачок открываем только при холодном двигателе).

5) . Ключом или накидным ключом откручиваем пробку на блоке двигателя, откуда будет течь отработанная жидкость.

6) . После того, как вся жидкость из блока слита, протираем двигатель автомобиля какой-то ненужной тряпкой, а именно протираем те места, куда попала жидкость во время слива.

7) . Заворачиваем эту пробку и переходим к пробке, расположенной на радиаторе и таким же образом полностью откручиваем пробку и сливаем в емкость всю оставшуюся в радиаторе жидкость.

8) . Заворачиваем все вывернутые штекеры обратно на свои места.

Как слить антифриз с Лада Калина?

1) . Загоняем машину на смотровую яму, чтобы она стояла ровно. В идеале, конечно, передняя часть автомобиля должна быть немного выше задней.

2) . Снимите клемму «-» с аккумулятора.

3) . Откручиваем пробку расширительного бачка (только при холодном двигателе).

4) . Подставляем какую-нибудь емкость под сливную пробку блока цилиндров и накидным ключом откручиваем эту пробку. Слейте всю жидкость из блока в заранее подготовленную емкость.

5) . Точно такую ​​же операцию проделываем с радиатором.Но здесь для того, чтобы выкрутить пробку, вовсе не обязательно пользоваться ключом, так как это можно сделать и руками.

6) . Заворачиваем обе пробки.

Видео

Как слить антифриз с Нивы Шевроле?

1) . Устанавливаем автомобиль на смотровую яму и фиксируем.

2) . Отвинтить крышку расширительного бачка (только на холодном автомобиле, иначе можно обжечься паром).

3) .Откручиваем пробку на сливном отверстии и сливаем всю жидкость. Как только весь отработанный антифриз слит, закручиваем пробку на место.

4) . Для исключения возможности засорения воздушной системы отсоедините шланг от штуцера дроссельного узла. Для этого ослабьте хомут на хомуте с помощью отвертки или пассатижей и отодвиньте его назад. Затем отсоедините шланг от штуцера дроссельного узла.

Видео

Как слить антифриз с Лады Гранты?

1) .Загоняем машину на смотровую яму и ждем, пока двигатель остынет.

2) . Снимите крышку с расширительного бачка.

3) . Устанавливаем пустую емкость под двигатель и откручиваем сливную пробку на блоке цилиндров. Для двигателей ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 для доступа к сливной пробке может потребоваться снять катушку зажигания вместе с кронштейном.

4) . Ждем, пока антифриз полностью не стечет.

5) . Устанавливаем емкость под радиатор двигателя и откручиваем сливную пробку на радиаторе.

6) . Дожидаемся полного слива жидкости из системы охлаждения.

7) . Заворачиваем сливную пробку на радиатор.

8) . Наматываем пробку на блок цилиндров.

Как слить антифриз на Рено Логан?

1) . Ставим автомобиль на ровную площадку, обеспечивая полный доступ ко всем элементам впереди автомобиля.

2) . Демонтируем защиту картера двигателя.

3) . Подготавливаем заранее подготовленную емкость у радиатора системы охлаждения.

4) . Ослабьте и отвинтите хомут на трубе, прикрепленной к радиатору.

5) . Откручиваем вентиль, расположенный на шланге выпускного штуцера, который предназначен для стравливания воздуха из системы.

6) . Ждем, пока весь антифриз стечет в емкость.Обратите внимание, что объем тары, используемой для этих целей, должен быть более 6 литров.

7) . После того, как весь старый антифриз удален, монтируем патрубок обратно на радиатор и фиксируем новым хомутом.

Как слить антифриз с Hyundai Accent?

1). Устанавливаем автомобиль на смотровую канаву.

2) . Снимаем расширительный бачок системы охлаждения двигателя, отсоединив от него шланг отвода пара радиатора.Сливаем с него жидкость и устанавливаем на место.

3) . Снимите брызговик двигателя.

4) . Снимите крышку заливной горловины радиатора, повернув ее на 90 градусов против часовой стрелки.

5) . Подставляем емкость под сливное отверстие радиатора системы охлаждения. Выворачиваем сливную пробку и сливаем охлаждающую жидкость из радиатора.

6) . Снимите воздушный фильтр.

7) .Сжимаем усики хомута, перемещаем его по шлангу (на фото выходной и входной шланги радиатора для наглядности сняты) и отсоединяем шланг, ведущий к водяному насосу, от штуцера корпуса термостата, и сливаем остатки охлаждающей жидкости из него в заранее подготовленную емкость.

8) . Подсоединяем шланг к патрубку и заворачиваем сливную пробку радиатора.

Как слить антифриз Форд Мондео?

1) .Глушим двигатель автомобиля и даем двигателю остыть.

2) . В целях безопасности отсоедините клемму «-» от аккумуляторной батареи.

3) . В системе охлаждения сбрасываем избыточное давление, что можно сделать, открутив пробку расширительного бачка. Только помните, это можно делать только после того, как двигатель остынет.

3) . Подставляем под пробку подготовленную емкость для сбора отработанного антифриза.Отвинтите крышку.

4) . Откручиваем заливную пробку, которая находится на расширительном бачке.

5) . Начнется процесс слива. Чтобы быстро слить расходник из системы, нужно демонтировать патрубок от штуцера, расположенного на дросселе.

Невозможно слить весь хладагент, но можно попытаться минимизировать его остатки в блоке питания системы охлаждения. Для этого берем домкрат и с его помощью поднимаем заднее правое колесо.

Как слить антифриз с фольксваген пассат б5

1) . Поднимите переднюю часть автомобиля и установите ее на подставки.

2) . Снимите нижний брызговик двигателя.

3) . Устанавливаем на радиатор соответствующую емкость.

Дизельные двигатели

1) . С помощью отвертки с широким жалом отверните резьбовую пробку для слива охлаждающей жидкости.

2) . Отсоедините нижний шланг охлаждающей жидкости от радиатора.Для этого снимите стопорную скобу, расположенную сбоку от муфты. Затем отсоедините шланг.

3) . Откручиваем пробку слива охлаждающей жидкости, расположенную на водяном насосе, и сливаем охлаждающую жидкость из блока цилиндров. На двигателе 1,6-я с кодом АГЛ из-за отсутствия резьбовой пробки необходимо открутить штуцер подключения термостата.

2) . Для слива охлаждающей жидкости из блока цилиндров отверните резьбовую пробку, расположенную в нижней левой части блока цилиндров.

Как слить антифриз с Шевроле Авео?

1) . Загоняем машину на смотровую яму или эстакаду. Откройте капот и открутите пробку расширительного бачка. Обратите внимание, что в бачке может быть повышенное давление, в результате чего при резком открытии крышки антифриз может выплеснуться. Поэтому это можно делать только при холодном двигателе.

2) . Залезаем под днище автомобиля и находим крышку сливного отверстия системы охлаждения.Ставим под нее старый тазик или любую другую емкость. Откручиваем пробку и ждем, пока весь антифриз стечет из системы.

3) . Если автомобиль стоит на ровной поверхности, то полностью слить охлаждающую жидкость не получится. Для этого необходимо под заднее левое колесо (относительно места водителя) подставить домкрат. Благодаря этому маневру удастся слить еще 500-700 грамм охлаждающей жидкости.

4) . Установите сливную крышку на место.

Видео

Как слить антифриз с Чери Амулет?

1) . Устанавливаем автомобиль на ровную горизонтальную площадку.

2) . Откручиваем пробку расширительного бачка.

3) . Подставляем емкость под выходной патрубок радиатора.

4) . Плоскогубцами прижимаем усики хомута к выходному патрубку радиатора и сдвигаем хомут по шлангу и снимаем шланг с патрубка, сливаем охлаждающую жидкость.

5) . Подсоедините выпускной шланг к шлангу радиатора.

В современном автомобиле используются многие технические жидкости, одни для смазки механических элементов двигателей или трансмиссий, другие используются для работы гидравлических систем автомобиля, третьи для систем охлаждения силового агрегата автомобиля и отопления салона. Но все эти жидкости необходимо менять по регламенту, т.к. Через определенное время сама жидкость загрязняется различными отходами, продуктами горения и различной металлической стружкой.Также со временем любая техническая жидкость теряет свои технические свойства и подлежит замене. Тосол или антифриз, используемые в системе охлаждения двигателя и отопления салона, не являются исключением из правил.

Также следует учитывать тот факт, что современные тосолы и тосолы – это не просто незамерзающая жидкость, обеспечивающая штатную работу системы охлаждения в любую погоду. Но и средство для смазки некоторых элементов (водяной насос, использующий антифриз вместо масла), а также для защиты металлических деталей от коррозии.Поэтому замену тосола или тосола необходимо проводить примерно раз в три года.

Обратите внимание, что в современном автомобиле недопустимо использование воды вместо охлаждающей жидкости. Так как насос смазывается антифризом и часто приводится в действие ремнем ГРМ, использование воды может привести к заклиниванию насоса и обрыву ремня или скачку зубьев на шестернях. В свою очередь, это может привести к тому, что поршни ударят по клапанам, что приведет к поломке всего, от двух клапанов до полного комплекта клапанов и поршней и некоторых других деталей.В любом случае ремонт обойдется дороже, чем регулярная замена антифриза или тосола на протяжении всего срока эксплуатации автомобиля.

Как слить отработанную охлаждающую жидкость

Как и отработанное моторное масло, отработанный антифриз и антифриз необходимо сливать в закрывающуюся емкость и утилизировать в соответствии с экологическими нормами, поскольку это довольно токсичное вещество.

Для слива охлаждающей жидкости желательно установить автомобиль на ровную горизонтальную поверхность, это обеспечит более эффективный слив жидкости со всех патрубков, радиатора и блока цилиндров.Практически во всех автомобилях предусмотрено специальное сливное отверстие, иногда оно располагается снизу радиатора, а иногда и на нижних патрубках. Иногда в конструкции системы охлаждения отсутствует необходимая заглушка для отработанной жидкости. В этом случае слив антифриза осуществляется путем отсоединения нижнего патрубка от радиатора автомобиля.

Также стоит соблюдать технику безопасности, сливать жидкость с горячего мотора категорически нельзя. Мало того, сама жидкость нагревается до 90-96 градусов Цельсия, и неаккуратному мастеру может нанести серьезные ожоги.Так еще при нагреве в системе образуется давление, которое препятствует закипанию жидкости, а открытие любой крышки с горячей жидкостью приведет к выбросу горячего антифриза или пара.

Сначала нужно дождаться, пока двигатель автомобиля остынет до температуры окружающей среды, после этого открыть пробку расширительного бачка, и подготавливается подходящая тара для отработанного тосола или тосола. После этого уже откручивается сливная пробка или отсоединяется один из нижних патрубков от радиатора.Таким способом сливается основная часть отработанного теплоносителя.

Также, если вы читали нашу статью о том, как промыть радиатор, то должны знать, что систему охлаждения необходимо промывать дистиллированной водой. Именно этот метод избавляет автовладельцев от риска несовместимости разного рода антифризов или антифризов разных производителей.

В другом случае остатки охлаждающей жидкости самостоятельно не удаляются из системы, и необходимо предпринять дополнительные действия для полного удаления всей жидкости.

Как полностью слить охлаждающую жидкость

Чтобы полностью удалить антифриз из блока двигателя и всех систем охлаждения автомобиля, нужно иметь минимальное представление об устройстве самой системы. В любой модели автомобиля. Существуют отдельные участки системы охлаждения, из которых жидкость не удаляется самотеком, антифриз может оставаться в отдельных небольших каналах блока цилиндров, расположенных под разными углами и имеющих острые углы поворота. По таким каналам жидкость движется с помощью давления, создаваемого насосом.

А именно, создав давление в системе, можно будет удалить все остатки антифриза, и заставить его уйти из тонких каналов. Для создания таких условий необходимо провести несколько действий:

После полного слива антифриза самотеком из специальной сливной пробки отверстие снова не закрывают. Вам нужно будет снова закрыть пробку расширительного бачка и включить печку на полную мощность (по температуре). А затем запускается двигатель.

Двигатель необходимо запускать на короткий промежуток времени, так как перегрев мотора может привести к критическим поломкам, а отсутствие тосола или тосола в системе способствует очень быстрому нагреву. Помните, что перегрев двигателя может привести к деформации цилиндров или заклиниванию двигателя или другим повреждениям, которые могут быть устранены только капитальным ремонтом двигателя или его заменой. Не стоит акцентировать внимание на вытекающей из сливного отверстия жидкости, двигатель не должен работать более нескольких минут.Если жидкость продолжала стекать, то необходимо заглушить двигатель и дать ему остыть в течение нескольких минут. Затем повторите процедуру.

Прекращение утечки жидкости при работающем двигателе означает полное удаление тосола или тосола из системы охлаждения. После этого сливную пробку или патрубки на радиатор возвращают на место.

Как залить охлаждающую жидкость

Последним этапом замены тосола или тосола является заправка системы новой жидкостью, в соответствии с техническими рекомендациями для вашего автомобиля.При этом также есть несколько специфических этапов:

Новый антифриз заливается в расширительный бачок, при этом следя за метками на нем. Жидкость необходимо заливать до максимальной отметки.

После этого расширительный бочка закрывается, и печка снова включается на максимум. После этого запускается двигатель автомобиля.


После запуска двигателя начинает свою работу водяной насос, который прогоняет жидкость по всем каналам. В которой. Уровень жидкости в бочке упадет, так как начнут заполняться все каналы и трубы, которые не удалось заполнить под действием силы тяжести.

После снижения уровня антифриза в расширительном бачке до минимальной отметки двигатель автомобиля останавливается и жидкость доливается. Эту процедуру проводят до тех пор, пока уровень антифриза не перестанет падать, и проверяют двигатель на предмет перегрева при длительном прогреве.


Покатавшись на машине пару дней. Стоит перепроверить уровень антифриза и при необходимости долить его.

Для долговременной и эффективной работы систем автомобиля, использующих жидкости, их необходимо периодически менять.В технической документации требования, когда и что необходимо заменить, не всегда указаны на автомобиле, вы сами должны понимать, что срок службы ограничен. При работе любой механической системы со временем образуются расслоения резины, микрочастицы металлической стружки и другой мусор. Вот почему вы должны время от времени менять все жидкости. Антифриз – жидкость для системы охлаждения двигателя, не исключение. Помимо поддержания температуры на необходимом уровне, этот вид жидкости принимает участие в обогреве радиатора системы отопления салона.При циркуляции по системе антифриз участвует в смазке деталей насоса системы охлаждения, а также препятствует образованию ржавчины.

Когда сливать антифриз из блока цилиндров

Замена тосола или тосола своими руками не составит проблемы для рядового автолюбителя. В таких случаях необходимо слить жидкость:

Данная система выполняется в 2 этапа, так как жидкость содержится в радиаторе и в системе охлаждения двигателя.

Как слить антифриз из блока цилиндров — шаг 1

Перед заливкой новой жидкости в систему охлаждения необходимо слить старую. Посмотрим, как сливается антифриз. Для слива рабочей жидкости Большинство автомобилей имеют сливную пробку в системе охлаждения. Устанавливается в самой нижней точке системы, на одном из нижних углов радиатора. На некоторых моделях автомобилей сливная пробка может отсутствовать. В таких случаях, чтобы слить старую жидкость, необходимо отсоединить один из патрубков системы охлаждения, подсоединенных к радиатору.

Обратите внимание, ни в коем случае нельзя сливать антифриз на горячем двигателе. При нагревании жидкость расширяется, а значит, давление внутри системы повышается. Зачем? Высокое давление препятствует испарению жидкости в системе. Если в такой ситуации снять шланг или открыть сливную пробку, то давление в системе сравняется с атмосферным, что приведет к образованию мощной струи пара.

Сливать жидкость можно только после полного остывания двигателя.Открутите пробку, расположенную на расширительном бачке системы охлаждения. Откройте сливную пробку или отсоедините штуцер. Подождите, пока не стечет весь антифриз. Обратите внимание, что некоторое количество жидкости находится ниже уровня сливного отверстия (радиатора отопления салона). Без выполнения дополнительных операций удалить эту жидкость из системы охлаждения не получится.


Как слить антифриз из блока цилиндров — этап 2

Чтобы слить остатки охлаждающей жидкости, выполните следующие действия:

  • С помощью гаечного ключа открутите сливную пробку, которая находится под блоком розжига.
  • Подождите около 10 минут, пока стечет антифриз.
  • Протрите пробку, оцените состояние уплотнителей. При необходимости замените и завинтите крышку.

Обратите внимание, что антифриз является активным химическим веществом. У него сладкий запах, который может привлечь домашних животных или детей! Его необходимо разлить в плотно закрытые емкости. Категорически не рекомендуется сливать просто на землю.


Заливка новой охлаждающей жидкости

Только после полного слива старого антифриза можно приступать к заливке нового.Производитель и марка вещества должны соответствовать рекомендациям производителя транспортного средства. Использование дополнительных присадок может негативно сказаться на образовании ржавчины в радиаторе или блоке цилиндров.


Уровень залитого антифриза должен быть между метками min и max на расширительном бачке. После замены антифриза могут образовываться воздушные пробки. Чтобы от них избавиться, нужно немного ослабить хомут трубы. Заливать охлаждающую жидкость нужно осторожно и постепенно.После завершения всех работ запустите двигатель и установите уровень печки на максимальный режим. Если тепла нет, значит, вы не избавились от всех воздушных пробок, которые вызывают перегрев двигателя.

Отопление

Отопление

Отопление

Основные средства Основные средства являются внеоборотными активами предприятия. То есть это средства организации, которые используются ею в своей деятельности не один год.Именно из этого основного критерия и надо исходить при отнесении экономических Подробнее Сущность консолидированной финансовой отчетности. Основные понятия и идеи Консолидированная (консолидированная) финансовая отчетность (CFR) — финансовая отчетность группы, представляемая как единая компания. Группа — совокупность материнской и всех ее дочерних компаний Подробнее Семейство гераниевых.Оно происходит от греческого «geranion», уменьшительного от «geranos» — журавль. Уже Диоскорид использовал это название для отдельных членов семейства и указывал на форму плода, напоминающую клюв журавля или аиста. Герань является одним из Подробнее Середина марта. А мост между Чекалиным и Суворовым уже успел затонуть и практически снова выйти из воды. Лед на Оке в этом году тронулся на целых 3 недели раньше среднего значения нормы.Да и зимы в этом году практически не было. После очередного Подробнее Птицам, прилетевшим в наши края, очень сложно перезимовать в самое холодное время года, чтобы найти себе хоть какую-то пищу. Все насекомые впадают в спячку. Растительная пища в виде фруктов и ягод, если и остается где-то еще, то обязательно засыпается снегом. Синхронизация между устройствами Фотография Ваши привычки теперь в облаке В iOS 11 Siri учится на ваших привычках и синхронизирует эти предпочтения на всех ваших устройствах Apple.Пугающе, очень пугающе, сразу вспоминаются выступления Илона Маска, которые Читать дальше 1. Имена и фамилии русского и иностранного происхождения, оканчивающиеся на согласную и принадлежащие мужскому полу, склоняются: Например: Знакомьтесь, Борис, Альберт; встретиться с Борисовым, Нейманом; но познакомься с Хелен, Николь; познакомьтесь с Линн Подробнее Можно ли кормящей маме чернику, и какие продукты противопоказаны при лактации? Всем известно, что грудное молоко содержит множество питательных веществ, в том числе белки, углеводы, полезные жиры, микроэлементы и ценные витамины.Конечно же, до Подробнее Улучшение настроения и добавление бодрости за счет входящих в состав углеводов и витаминов; Обладающий эффектом за счет входящего в состав кофеина. Таких энергетиков оценят люди, работающие в ночное время, а также студенты, готовящиеся Подробнее Этот урок посвящен теме «Дифференциация сложных функций.Задание из практики подготовки к ЕГЭ по математике. На этом уроке мы изучаем дифференцирование сложных функций. Составляется таблица производных сложной функции. Кроме того, считается Подробнее Чтобы придать вязаному полотну определенную форму, нужно убавлять петли. Так, например, провязыванием нескольких петель вместе получается пяточка и мысок при вязании носков, или верхняя часть варежки и паутина пальцев в процессе изготовления варежки, Подробнее С древних времен растение под названием «амарант» выращивали ацтеки и инки для ритуалов с жертвоприношением.Языческие обряды решили остановить испанцы – конкистадоры, прибывшие покорять Новый Свет. Называя цветок амаранта «дьявольским растением», они повсюду Читать дальше Елена Великанова – молодая актриса театра и кино, снявшаяся в музыкальном фильме «Попса», фарсовой комедии «Самый лучший фильм» и мелодраме «Ваня». Зрители знают артистку в первую очередь по ролям в сериалах «Время счастья», «Долго Подробнее Молитва перед учением Преблагой Господи, пошли нам благодать Святого Духа Твоего, даруя смысл и укрепляя нашу душевную силу, дабы, слушая преподанное нам учение, мы могли возрасти Тебе, Творцу нашему, во славу, родить Подробнее Портовое Крым Портовое (Сары-Булат), Раздольненский район, Северо-Западный Крым Крымский курортный поселок Портовое расположен в Раздольненском районе и входит в состав Чернышевского сельского совета.Средняя высота над уровнем моря составляет 4 метра. Ку Подробнее © ridmetal.ru — Сайт о сантехнике
Контакты

ВАЗ-2107. Выключатель вентилятора: установка, ремонт, замена

Большинство владельцев автомобилей ВАЗ-2107 сталкиваются с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора.Такая неисправность представляет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры охлаждающей жидкости до критических значений может привести к выходу из строя прокладок головки блока цилиндров, клапанной крышки, вызвать заклинивание подвижных частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъёмах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если потерял работоспособность датчик ВАЗ-2107 на переключателе вентилятора, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы во время управления автомобилем обнаружили, что стрелка на приборе, указывающая температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону повышения, лучше остановиться на обочине и немедленно выключить двигатель. Если этого не сделать, антифриз или антифриз просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно.Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее, по возможности, его необходимо устранить. А если это невозможно, отбуксировать автомобиль до ближайшего СТО.

Что не так с вентилятором?

Подозревается на перегрев неисправен радиатор вентиляторного охлаждения, сначала проверьте его на работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора.При этом не перепутайте полярность!

Если не работает вентилятор при прямом подключении — причину надо искать в приводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка должна проводиться по схеме «От простого к сложному». Диагностировать электропроводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация с реле. Проверить это самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это выдернуть аналогичное устройство из соседней розетки или другого автомобиля и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.

С проверкой предохранителей проблем не возникнет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным пробником из двух проводов и лампы, результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и автомобиля с регулируемым впрыском топлива он находится в разных местах. Тем более что у инжекторных машин ВАЗ-2107 датчика включения вентилятора как такового нет. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости).Рассмотрим подробнее устройство этих устройств в карбюраторных и инжекторных «семерках».

Где находится выключатель вентилятора?

На всех устаревших модификациях «классика» датчик расположен на корпусе кулера. Если быть точным, нижний правый. Внешне выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы ее обязательно увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается питание.В автомобилях с регулируемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, ЭБУ сам управляет всеми процессами. А где переключатель вентилятора на инжекторных «семерках»?

Как уже было сказано, такого устройства у них абсолютно нет. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

Теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его клемм. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, включится вентилятор.

Также может случиться так, что коммутационное устройство вентилятора неправильно реагирует на температуру.Другими словами, механизм замыкания контактов работает, но на большем значении. Так, для карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении температуры охлаждающей жидкости 92 градуса, а размыкать при 87 °С.

Для двигателей с регулируемым впрыском топлива процесс проверки несколько отличается. Поскольку на инжекторном авто ВАЗ-2107 нет выключателя вентилятора, необходимо проверить регулятор температуры. Но сначала следует осмотреть наличие напряжения на разъемах разъема.Возьмите тестер и включите его в режиме вольтметра. Минусовой провод прибора замкните на «массу», а плюсовой подключите к выводу «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12В. Если его значение снижено, проблему следует искать в блоке управления. Но если с напряжением все в порядке, открутите терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах.Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС — 3,5 кОм, 40 ºС — 1,5 кОм, 80 ºС — 340 Ом, 90 ºС — 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в бак с горячей водой. Температура выключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может быть 92-95°С. Его сопротивление близко к нулю.

Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейших неисправностей их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей в отдельности.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, приходится сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т.д.Но вы не можете этого сделать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно выльется немного охлаждающей жидкости, но ее количество будет ограничено 20-30 мл. Кроме того, под стык всегда можно подложить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и ключ для «тридцатки». Отсоедините провода от устройства. Аккуратно открутите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент.Не успейте потерять уплотнительное кольцо, надетое на резьбовую часть устройства. Вот, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена выключателя вентилятора: ВАЗ-2107 (инжектор)

В инжекторном моторе замена датчика слива ОЖ не нужна. Он расположен достаточно высоко, поэтому его отток будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19».Сначала отсоедините разъем, затем открутите старый контроллер и вкрутите его на заведомо исправное место. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Несколько полезных советов

Перед отключением питания датчиков, особенно «Семерки» с инжекторными двигателями, рекомендуется снять минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменной заводской продукции.После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

Салон ВАЗ-2107: описание, освещение, обогрев

В данном материале представлены способы улучшения салона ВАЗ-2107. Эта машина была выбрана для такого эксперимента из-за ее популярности и оптимальных качественных характеристик среди аналогов. Кузов автомобиля практически полностью копирует 5-ю модель, за исключением элементов заднего фонаря и конфигурации капота.Отдельного внимания требует салон рассматриваемого автомобиля, так как он был улучшен еще на заводе. Кроме того, есть ряд изменений, касающихся внутреннего освещения, вентиляции и отопления, по сравнению с предшественниками.



Приборная панель

Салон автомобиля ВАЗ-2107 оборудован приборной панелью, позволяющей водителю контролировать параметры движения, исправность основных агрегатов и выявлять аварийные поломки. Имеющиеся датчики и индикаторы позволяют не только следить за дорожным полотном, но и контролировать следующие моменты:

  • Скоростной режим.
  • Температура нагрева силового агрегата.
  • Количество топлива в топливном баке.
  • Такой же индикатор для масла.

Эта информация позволяет настроить основные параметры, необходимые для безопасности движения. Кроме того, у вас будет информация о запасах топлива и масла.



Описание

Все основные детали приборной панели находятся под защитным стеклом. Ниже фото и расшифровка к нему.



  1. Зарядка аккумулятора
  2. Спидометр.
  3. Учет пробега.
  4. Тахометр.
  5. Индикатор температуры двигателя.
  6. Указатель текущего расхода топлива.
  7. Дополнительные сигнальные устройства.
  8. Счетчик пробега со сбросом.
  9. Количество топлива в бензобаке.
  10. Индикатор уровня топлива.

Салон ВАЗ-2107: кратко о назначении элементов панели приборов

На панели приборов с правой стороны расположен спидометр, информирующий водителя о скорости движения.Шкала предусматривает градацию от 0 до 180 километров в час. Кроме того, этот прибор имеет два циферблата, которые дублируют пробег, пройденный автомобилем. Верхний указатель можно регулировать, а вот нижний аналог такой функции не имеет.

Тахометр в салоне ВАЗ-2107 расположен с левой стороны. Устройство служит для передачи владельцу информации о частоте вращения коленчатого вала по отношению к конкретной единице времени. Это устройство играет важную роль, несмотря на то, что многие владельцы не уделяют ему особого внимания.Прибор позволяет напрямую указать качество силового агрегата. Если стрелка находится максимально близко к красной зоне, то двигатель подвержен чрезмерной перегрузке. После пересечения стрелкой тахометра красной линии немедленно остановите автомобиль, так как двигатель работает в критическом режиме.

ЭКОНОМ Потребление. Этот указатель находится в верхнем углу панели приборов с левой стороны. Информирует водителя о расходе топлива в режиме мгновенной мощности при работающем двигателе.Если скорость превышает 90 км/ч, расход топлива увеличивается, а стрелка прибора попадает в желтую зону. Эта функция позволяет водителю контролировать расход топлива и его экономию.



Прочие индикаторы и схема

Датчик температуры показывает индикатор прогрева двигателя. Если стрелка перемещается в красный отсек, это свидетельствует о перегреве мотора, достигающем температуры свыше 100 градусов.

Индикатор уровня топлива позволяет понять, сколько топлива осталось в баке.Опция активируется с помощью электронного датчика и датчика уровня.

Контроль заряда батареи. Указывает на исправность элемента, попадание стрелки в красную зону указывает на необходимость подзарядки аккумулятора. Более подробная информация о компонентах дашборда представлена ​​на схеме ниже.



  1. Индикатор моторного масла.
  2. Датчик температуры двигателя.
  3. Переключающий монтажный блок.
  4. Указатель уровня топлива.
  5. Вариации поворотов.
  6. Наличие топлива в топливном баке.
  7. Тахометр.
  8. Температура хладагента.
  9. Зажигание выключено.
  10. Пусковое реле.

Освещение салона ВАЗ-2107

Для улучшения этого параметра многие владельцы используют следующую схему модернизации: устанавливают плафон освещения от Priora. Для этого потребуется полностью демонтировать козырек с помощью крестовой отвертки и ключа на «12». Проводя манипуляцию, помните, что некоторые козырьки изготовлены из цельного листового железа и при неосторожном обращении могут повредить оборудование салона.Оптимальное положение светильника можно определить, вырезав его контур на бумаге.

Необходимые инструменты:

  • Канцелярский или любой другой острый нож.
  • Лист плотной бумаги, клейкая лента, маркер.
  • Крестовая отвертка.
  • Разъемы и провода.
  • Ключ на «12».

Подключение

Дальнейший тюнинг ВАЗ-2107 в части освещения предполагает подключение дополнительной проводки. Лучше протянуть его через правую стойку, расположив провода на обшивке с последующим выводом в бардачок.


В рассматриваемых машинах проводка проходит в бардачке через блок питания штатного освещения салона с подключением плюсового конца. Минусовая часть подключается к кузову автомобиля. При желании можно активировать второй аналог, который включит крышку в случае открытия дверей. Перед подключением блока к торцам двери примерьте. Это даст возможность подогнать конструкцию по размеру, без дополнительной доработки.

Система вентиляции и отопления

Блок вентиляции и отопления салона позволяет создать комфортный микроклимат для водителя и пассажиров.Система работает за счет забора наружного воздуха, который поступает через решетчатые отверстия капота в приточный короб, расположенный в задней части блока цилиндров. Он изолирован от силового агрегата при помощи резинового уплотнителя, примыкающего к капоту. В этой камере происходит отделение конденсата и дождевой воды от воздушной смеси, после чего воздух поступает в отопительный агрегат.

При движении автомобиля часть воздуха направляется на специальные регуляторы диффузора, расположенные на приборной панели. Обогрев салона ВАЗ-2107 осуществляется с помощью отопителя, состоящего из кожуха радиатора с крышкой воздухозаборника, аналогичного вентиляторного элемента с воздухораспределительной крышкой.Элементы соединяются между собой с помощью пружинных скоб. Отопитель крепится четырьмя шпильками к усилителю перегородки моторного блока.

Устройство и управление

Нагреватель отделен от корпуса резиновым уплотнением. При необходимости салон ВАЗ-2107 обогревается за счет нагрева воздуха в жидкостном радиаторе, который расположен в кожухе. Входной и выходной патрубки направлены в моторный отсек и соединены с блоком охлаждения силового агрегата.

Выход уплотнен полимерным уплотнителем, закрепленным парой саморезов.На входе в радиатор установлен кран отопителя, позволяющий регулировать подачу хладагента. Этот элемент управляется гибкой тягой рычага узла системы вентиляции. Под радиатором в отопительном агрегате предусмотрен электрический вентилятор. Его крыльчатка двигателя расположена на паре упругих подушек в направляющем кожухе. Скорость вращения вентилятора регулируется с помощью дополнительного резистора, подключенного к цепи питания электродвигателя.



Особенности

Вентилятор включается с помощью трехпозиционного переключателя, расположенного на приборной панели в салоне автомобиля ВАЗ-2107.От кожуха этого элемента отходят воздуховоды, которые направляют поток к дефлекторам обдува боковых и лобового стекол. Управление воздушным потоком отопителя открытием и закрытием крышек воздушных заслонок

Положение этих элементов регулируется гибкими тягами от рычагов рукояток блока управления системой вентиляции. Крышка воздухораспределителя управляется расположенной на ней рукояткой.

Неисправности, наиболее часто встречающиеся в системе отопления и вентиляции машины ВАЗ-2107:

  • Течь в местах соединений крана, радиатора и патрубков.
  • Неисправность переключателя режима работы вентилятора.
  • Повреждены провода, их соединения окислились.
  • Сломался электровентилятор отопителя.


Тюнинг

При желании и определенных навыках доработку салона ВАЗ-2107 можно выполнить своими руками. Чаще всего умельцы модернизируют приборную панель, монтируют оригинальную диодную подсветку, а также устанавливают светящиеся стрелки.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
